Datablad
ChangeOver en NovoCon ChangeOver
– Gemotoriseerde 6-weg kogelafsluiters
Omschrijving
ChangeOver6 & NovoCon ChangeOver
6
De ChangeOver6 en NovoCon ChangeOver6
zijn gemotoriseerde 6-weg kogelafsluiters die
een omleidingsfunctie uitvoeren tussen twee
watercircuits in een 4-pijps omschakelsysteem.
Deze omleidingsfunctie maakt het mogelijk
de koel- en verwarmingscapaciteit van een
ventilatorconvector-unit te verhogen voor hetzelfde
compacte formaat vergeleken met een dubbel
convectormodel waarbij de verwarmings- en
koelwatercircuits elk hun eigen convector hebben.
De ChangeOver6 en NovoCon ChangeOver6 zijn
gemotoriseerde 6-weg kogelafsluiters en niet geschikt
voor debietregeling. Het debiet wordt geregeld
door de AB-QM drukgecompenseerde regelafsluiter,
die een constant debiet handhaaft en daardoor
verminderde efficiëntie van de warmteopwekker
of koelmachine voorkomt.
Typische toepassingen zijn:
• Klimaatplafond, aangesloten op een 4-pijps
systeem (verwarming aanvoer en retour
+ koeling aanvoer en retour)
• Fancoil-units, met enkelvoudige wisselaar,
aangesloten op een 4-pijps systeem (verwarming
aanvoer en retour + koeling aanvoer en retour)
Kenmerken (ChangeOver6):
• Geen vermenging tussen voedingscircuits
• Enkelvoudig aan/uit-stuursignaal naar wisselende
voedingscircuits
• Visuele indicatie van de stand van de afsluiter
• Stille en betrouwbare werking
• Onderhoudsvrij
• Teflon afdichting en gepolijste verchroomde
kogel om vervuiling en ‘vastzitten’ van de
afsluiter tegen te gaan
• Handbediening
NovoCon ChangeOver6:
De motor NovoCon ChangeOver6 is een unieke
gemotoriseerde kogelafsluiteroplossing met
6 poorten, die rechtstreeks wordt aangestuurd vanuit
NovoCon® S en een omleidingsfunctie uitvoert tussen
twee watercircuits in een 4-pijps ChangeOver6-systeem.
De NovoCon® S-busmotor regelt het debiet en
de gemotoriseerde 6-weg kogelafsluiter, schakelt
tussen verwarmen en koelen, gekenmerkt door:
• Er is slechts één enkele insteekkabel, met
busaansluiting en voeding op de NovoCon®
S-motor. Eén insteekkabel tussen de 6-poorts
motor NovoCon® S ChangeOver6 en de NovoCon®
S motor, die een 0-10 V-stuursignaal, terugkoppelingssignaal en voedingsaansluiting bevat.
• De NovoCon® S-motor detecteert, door
het 0-10 V-stuursignaal te vergelijken met
het terugkoppelingssignaal, of de 6-weg
motor handmatig wordt bediend of dat de
afsluiter is geblokkeerd (in dat geval volgt het
terugkoppelingssignaal niet het stuursignaal).
• In de onderhoudsmodus kan de 6-weg motor
de afsluiter volledig sluiten, om eventuele
lekkage te voorkomen.
Kenmerken (NovoCon ChangeOver6):
• Geen vermenging van het verwarmings-
en koelcircuit
• Eenvoudige aansluiting en regeling
• Indicatie van de actuele stand van de afsluiter
• Stille en betrouwbare werking
• Alarm
• Insteekkabel
• Snelle montage op motor
• Onderhoudsvrij
• Teflon afdichting en gepolijste verchroomde
kogel om vervuiling en ‘plakken’ van de afsluiter
tegen te gaan
• Handbediening
Bestellen
© Danfoss | 2022.02
Typ e
Motor ChangeOver
Motor NovoCon ChangeOver
Motor NovoCon ChangeOver6 Energy
Motor NovoCon ChangeOver6 Flexible
Typ e DN
ChangeOver6
afsluiter
6
6
k
VS
Aansluiting
(m3/h)
15 2,4 Rp ½ 003Z3150
20 4,0 Rp ¾ 0 03Z3151
Kabellengte
(m)
1,5 24 V AC Open einde 003Z 3152
5,0 24 V AC Open einde 003Z 3153
1,5 230 V AC Open einde 003Z3154
1,0 24 V AC/DC Insteek 003Z8520
1 / Oppervlaktetemperatuursensoren 1,5 24 V AC/DC Insteek 003Z8521
1,5 24 V AC/DC Open einde 003Z8522
Bestelnr.
Typ e DN
ChangeOver6isolatie
1)
Volgens DIN 4102
Voeding Aansluiting Bestelnr.
Brandbaarheidklasse1)Bestelnr.
15 B2 003Z3159
AI162886480177nl-000702 | 1
Datablad ChangeOver6 en NovoCon ChangeOver6
Bestellen (vervolg) Accessoire
Afbeelding Typ e Naar leiding Naar afsluiter Bestelnr.
Wartelaansluiting (1 st)
(C W617N )
Wartelaansluiting 1 ST
(C W617N )
Lange wartelaansluiting (1 s t)
(C W617N )
Lange wartelaansluiting (1 s t)
(C W617N )
Rp ½ DN 15 003Z0232
Rp ¾ DN 20 003Z0233
Rp ½ DN 15 003Z3161
Rp ¾ DN 20 003Z316 2

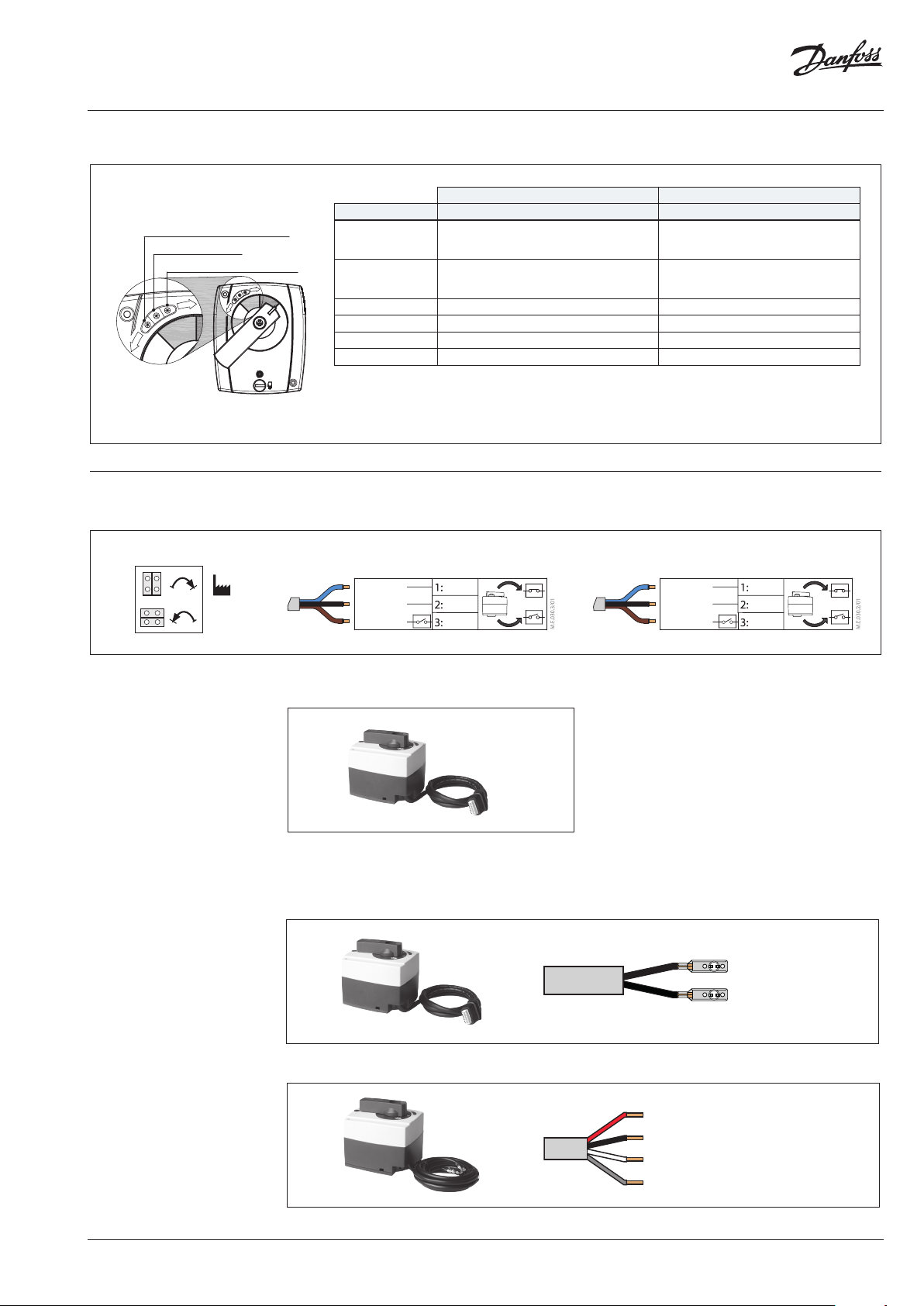

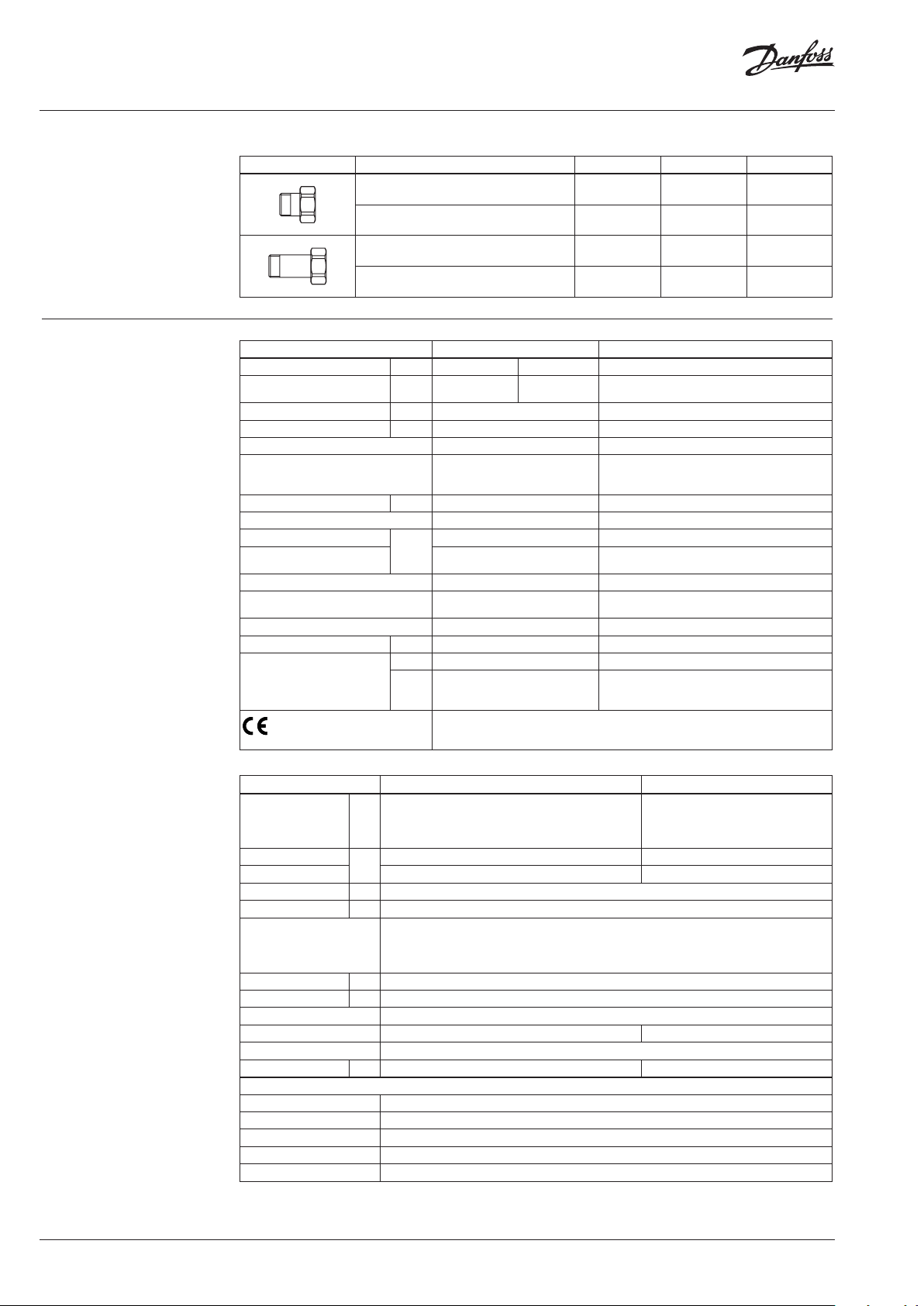

Technische gegevens
Motor ChangeOver
6
NovoCon ChangeOver
6
Voeding V 24 AC -10%; +15% 230 AC ± 10% 24 AC/DC ±25%
Energieverbruik VA
Bedrijf: 3 VA
Stand-by: 0,5 W
Bedrijf: 4 VA
Stand-by: 2,6 W
Bedrijf: 3,5 VA bij 24 V AC / 2,0 W bij 24 V DC
Stand-by: 0,5 W bij 24 V AC / 0,3 W bij 24 V DC
Frequentie Hz 50/60 50/60
Snelheid s/90° 120 120
Stuursignaal 2-punts Geregeld door NovoCon® S CO6, Energy, I/O
Kan niet bewegen, koelen, bewegen van koelen
Terugkoppelingssignaal /
naar verwarmen, afsluiten, bewegen
van verwarmen naar koelen, verwarmen
Draaimoment Nm 10 10
Draaihoek 90° 90°
Omgevingstemperatuur
Opslag- en
transporttemperatuur
°C
0 … 50 5 … 50
−20 … 70 -20 … 70
Omgevingsvochtigheid 95% RV, niet-condenserend 95% RV, niet-condenserend (volgens EN 60730-1)
Beschermingsklasse
III (voor 24 V-versie) /
II (voor 230 V-versie)
III veiligheid extra lage spanning
Behuizingsklasse IP53 volgens EN 60529 IP53 volgens EN 60529
Gewicht g 650 600
m 1,5 1,0
Aansluitkabel
mm
2
3×0,5 (halogeenvrij)
003Z8520: 5×0,32 (halogeenvrij)
003Z8521: 5×0,32 (halogeenvrij. Sensoren pvc)
003Z8522: 4×0,5 (halogeenvrij)
- markering in overeenstemming
met normen
Afsluiter
Toegepaste
normen:
EN 60730
Laagspanningsrichtlijn
EMC-richtlijn
RoHS II: 2011/65/EU
DN 15 20
Drukverschil
1)
0,7 (bij 200 l/h = 100% debiet van AB-QM DN15 LF)
kPa
7,3 (bij 650 l/h = 100% debiet van AB- QM DN15)
25,0 (bij 1200 l/h = 100% debiet van AB -QM DN15HF)
k
VS
kVS van één poort 3,4 5,65
m3/h
2,4 4,0
7,6 (bij 1100 l/h = 100% debiet
van AB-QM DN20)
22,6 (bij 1900 l/h = 100% debiet
van AB-QM DN20HF)
Nominale druk PN 16
Mediumtemperatuur °C 0 … 90
Water en watermengsel voor gesloten verwarmings- en koelsystemen,
Medium
Bij gebruik in een installatie van t ype II worden voor DIN EN 14868 adequate beschermende
volgens installatietype I voor DIN EN 14868.
maatregelen getroffen. De vereisten van VDI 2035, deel 1 + 2 moeten in acht worden genomen.
Max. draaimoment Nm 3,0
2)
Afsluiten
kPa 800
Afsluiterhals Snelkoppeling
Aansluiting Binnendraad: Rp ½" (ISO 7/1) Binnendraad: Rp ¾" (ISO 7/1)
Certificeringen en normen PED-richtlijn 2014/68/EU Art. 4§
Gewicht g 114 0 1750
Materialen
Kraanlichaam en aansluiting CW 602 N (DZR)
Kogel CW 614 N verchroomd
Spindel CW 614 N vernikkeld
Afdichtingen PTFE (TEFLON)
O-ring 70 EPDM 281
1)
drukver schil voor beide poor ten
2)
handmatige bediening (alleen voor onderhoudsdoeleinden)
2 | © Danfoss | 2022.02
AI162886480177nl-000702
Datablad ChangeOver6 en NovoCon ChangeOver6
Installatieposities
Toepassingsprincipes
ChangeOver
6
2 aansluitingen op de regelaar.
ChangeOver6 & NovoCon ChangeOver
6
AME 110NL
AO
DO
ChangeOver6 signaal
Stralings-
paneel
RUIMTEREGELAAR
Toepassingsprincipes
NovoCon ChangeOver
6
Afzonderlijke maximale
debietinstelling voor
koelen en verwarmen is
mogelijk bij de NovoCon® S.
Terugkoppelingssignaal en
alarmen zijn ook beschikbaar.
Slechts één aansluiting
op de regelaar.
AI162886480177nl-000702
T1 aanvoer
Stralings-
paneel
BUS
NovoCon®
ChangeOver6 signaal
ChangeOver6 signaal
DO
RUIMTEREGELAAR
T2 retour
© Danfoss | 2022.02 | 3
Datablad ChangeOver6 en NovoCon ChangeOver6
Toepassingsprincipes
ChangeOver
6
Vereisten voor anti-sticking:
Om het risico op ‘vastzitten’
van de kogel wegens een
slechte waterkwaliteit te
beperken, moet de kogel
minstens elke 7 dagen
gedeeltelijk worden
gedraaid. Eén beweging
minstens eenmaal per week,
om het risico op een hogere
koppelbelasting op de
motor te reduceren. Door
omkering van het stuursignaal
gedurende maximaal 60 s zal
de afsluiter 45 graden draaien
naar de neutrale positie,
zonder menging tussen
verwarmen en koelen.
De ChangeOver6 is een 6-weg kogelafsluiter met motor die omschakelt van verwarmen naar koelen.
Een AB-QM drukgecompenseerde regelafsluiter met motor wordt gebruikt voor het balanceren van
het systeem en het regelen van het debiet. Voor een modulerende regeling moet de AME 110NL motor
worden gebruikt. Voor veldbusregeling (BACnet of Modbus) moet de NovoCon® S worden gebruikt.
Koelen:
Draaien ca. 30°
Verwarmen:
Toepassingsprincipes
NovoCon ChangeOver
6
Vereisten voor anti-sticking:
Om het risico op ‘vastzitten’ van
de kogel wegens een slechte
waterkwaliteit te beperken,
moet de kogel minstens elke
7 dagen gedeeltelijk worden
gedraaid. Standaard wordt dit
afgehandeld door NovoCon® S.
Draaien ca. 30°
De ChangeOver6 is een 6-weg kogelafsluiter met motor die omschakelt van verwarmen naar koelen.
Een AB-QM drukgecompenseerde regelafsluiter met motor wordt gebruikt voor het balanceren
van het systeem en het regelen van het debiet. Bij gebruik van de NovoCon® S voor debietregeling
worden zowel NovoCon® S als de motor NovoCon® ChangeOver6 aangestuurd via één datapunt.
Koelen:
Draaien ca. 30°
Verwarmen:
4 | © Danfoss | 2022.02
Draaien ca. 30°
AI162886480177nl-000702
Datablad ChangeOver6 en NovoCon ChangeOver6

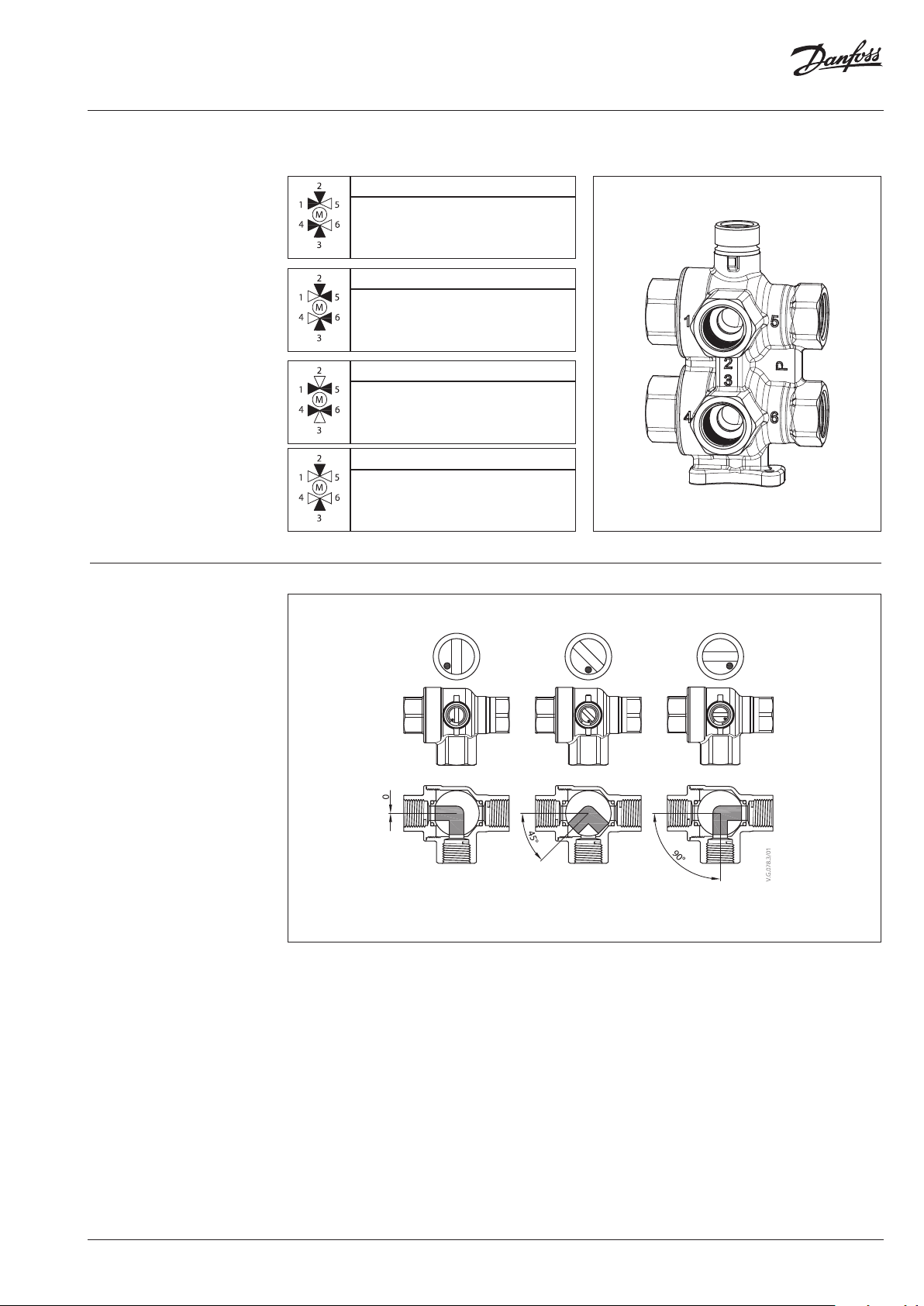

Markering
De 6 poorten van de ChangeOver6 afsluiter maken
de volgende stromingsrichtingen mogelijk.
Stuursignaal – 0 V AC (bruine draad):
Poort 1 naar poort 2 en poort 3 naar poort 4
Stuursignaal – 24 (230) V AC (bruine draad):
Poort 5 naar poort 2 en poort 3 naar poort 6
Verwarmings- of koelingsdistributieleidingen
Poort 1, 4, 5 en 6
Naar afgifte-unit
Poort 2 en 3
Geen menging
Bron 1 open Afsluiten Bron 2 ope n

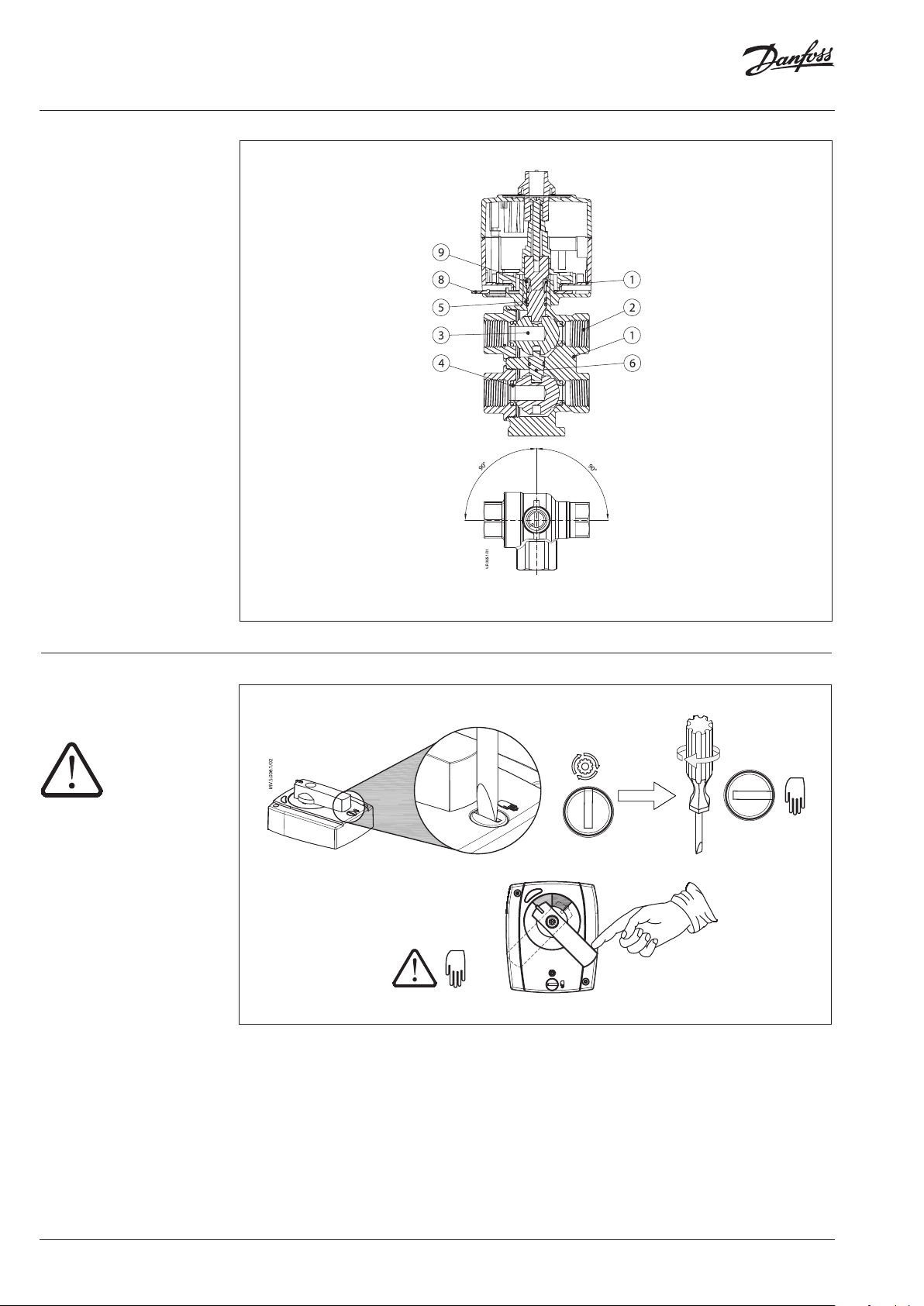

Afsluiting en handmatige bediening uitsluitend voor servicedoeleinden
CO6 is in tegenstelling tot andere kogelafsluiters voorzien van een afsluitfunctie. Deze functie
kan alleen tijdens onderhoud worden gebruikt en vervangt de noodzaak van vier kogelafsluiters.
AI162886480177nl-000702
© Danfoss | 2022.02 | 5
Datablad ChangeOver6 en NovoCon ChangeOver6
Ontwerpdebietinstelling
voor verwarmen en koelen
(bij gebrui k van slechts één
AB-QM zoals aangegeven
in bovenstaande afbeelding)
ChangeOver
6
Het benodigde ontwerpdebiet voor verwarmen is over het algemeen lager dan dat voor koelen.
Motor AME 110NL ondersteunt dit verschil door de stuurspanning proportioneel te begrenzen met
een lineaire karakteristiek. De NovoCon® S maakt het mogelijk verschillende ontwerpdebieten
in te stellen via veldbuscommunicatie. Zie onderstaand voorbeeld.
Voorbeeld:
AB-QM 4,0 DN15 fabrieksinstelling 100% = 650 l/h
Koelen: - ChangeOver6 ingesteld op koelen – stuursignaal 0 V
- PIBCV max. debietvraag naar eindunit ~585 l/h = 90% voorinstelling van AB-QM DN15
- Stuursignaal naar AME = 0-10 V
Verwarmen: - ChangeOver6 ingesteld op verwarmen – stuursignaal 24 V
- PIBCV max. debietvraag naar eindunit ~286 l/h (= 44% van AB-QM DN15 debiet),
- Stuursignaal naar AME = 0-5 V
voorinstelling van AB-QM DN15 identiek aan die voor koelen, benodigd ontwerpdebiet
bereikt door spanningsbegrenzing op AME
6
Koelen Verwarmen
stuursignaal
ChangeOver
Rotatie
Stuursignaal
NovoCon ChangeOver
stuursignaal
AB-QM PIBCV
Debiet
6
8,5 V
5,5 V
2,5 V
Koelen
Sluiten
8,5 V
Verwarmen
2,5 V
Bron 1 Bron 2 Rotatie
Koeling aangesloten op poort 1 en 4 Verwarming aangesloten op poort 5 en 6
Stuursignaal voor de motor NovoCon Changeover
Stop beweging Koelen Afsluiten Verwarmen
CO6-modus 1,0 V 2,5 V 5,5 V 8,5 V
Terugkoppelingssignaal vanuit de motor NovoCon Changeover
Bewegen niet
mogelijk
1,0 V 2,5 V 4,0 5,5 V 7,0 V 8,5 V
Koelen
Beweegrichting:
Koelen naar
verwarmen
6
Afsluiten
6
Beweegrichting:
Verwarmen naar
koelen
Verwarmen
Berekening
pompopvoerhoogte
6 | © Danfoss | 2022.02
De benodigde opvoerhoogte berekenen:
- bepaal het kritische circuit;
- bereken de pompopvoerhoogte zonder
ChangeOver6-oplossing (ChangeOver6 + AB-QM);
- startdruk voor ChangeOver6 DN15
oplossing is ~23,3kPa (ChangeOver6
7,3kPa + AB-QM DN15 16kPa);
- tel de startdruk op bij de pompopvoerhoogte.
AI162886480177nl-000702
Datablad ChangeOver6 en NovoCon ChangeOver6
Gemeen-
Bruin
Bruin
Gemeen-
Led-signalering
Bedrading
Onder afdekkap
Led oranje (roterend links)
Led rood/groen
Led oranje (roterend rechts)
1
0
1
0
NovoCon ChangeOver
Led-signaal Omschrijving van signaal Omschrijving van signaal
Links/CCW
brandt geel
Rechtsom/C W
brandt geel
Knippert groen Normaal bedrijf/ongeldig signaal ontvangen Brandt groen Normaal bedrijf Knippert rood Afsluiter zit vast Brandt rood Kabelbreuk/geen signaal -
Roterend CCW
Roterend CW
6
ChangeOver
Roterend CCW
Volledige helderheid = bezig met draaien
Halve helderheid = eindpositie bereikt
Roterend CW
Volledige helderheid = bezig met draaien
Halve helderheid = eindpositie bereikt
6
Er zijn combinaties van meer dan één led mogelijk. In dergelijke gevallen
is de daadwerkelijke conditie de som van alle aanwijzingen (bv. knippert rood,
brandt geel links, brandt groen = linksom draaiend, afsluiter zit vast)
Motor ChangeOver6 (003Z3152 & 0 03Z3153) Motor ChangeOver6 (003Z3154)
schappelijk
24 V AC
24 V AC
Blauw
Zwart
schappelijk
230 V AC
230 V AC
Blauw
Zwart
Motor NovoCon ChangeOver
6
• Insteekkabel naar NovoCon® S
Motor NovoCon ChangeOver6 Energy
• Insteekkabel inclusief 2 PT1000
oppervlaktetemperatuursensoren
naar NovoCon® S
Motor NovoCon® ChangeOver6 Flexible
De positie voor verwarmen en koelen kan
worden omgekeerd door de instellingen
in de NovoCon S-motoren te wijzigen.
Rood Voeding 24 V
Zwart GND
Wit CO6 stuursignaal
Grijs CO6 terugkoppelingssignaal
AI162886480177nl-000702
© Danfoss | 2022.02 | 7
Datablad ChangeOver6 en NovoCon ChangeOver6
Ontwerp
1. Afsluiterhuis
2. Aansluiting
3. Kogel met L-gat
4. Kogelafdichting met O-ring
5. Spindel met dubbele O-ring
6. Aansluitspindel met O-ring
7. Motor
8. Aansluitpen motor
9. Borgring
Handmatige bediening
(alleen voor
onderhoudsdoeleinden)
Waarschuwing:
Gebruik de handbediening
niet als de voedingsspanning
is aangesloten!
Als de handbediening
is gebruikt terwijl de
voeding is aangesloten,
keert de motor altijd terug
naar zijn eindpositie.
❶
ChangeOver6 & NovoCon ChangeOver
Verwarmen
❷
6
Koelen
8 | © Danfoss | 2022.02
AI162886480177nl-000702
Datablad ChangeOver6 en NovoCon ChangeOver6
Afmetingen
ChangeOver6 &
NovoCon ChangeOver
DN15/20
6
L
L4
H1
H
H2
L1
L5
L3
d
M
L2
L L1 L2 L3 L4 L5 H H1 H2 d M
DN
15
20 92 35 87 46
84
80 32 82
101
mm
38
~205
~22 5
~98
45
12 M5
60
AI162886480177nl-000702
© Danfoss | 2022.02 | 9
Datablad ChangeOver6 en NovoCon ChangeOver6
Bestektekst:
ChangeOver
6
Bestektekst:
NovoCon ChangeOver
De Danfoss ChangeOver6 is een gemotoriseerde 6-weg kogelafsluiter die wisselt tussen
een verwarmings- en koelwatercircuit in een 4-pijps systeem en elimineert vermenging.
Eén enkel digitaal signaal tussen verwarmen en koelen en debietregeling moet worden
uitgevoerd door een afzonderlijke drukgecompenseerde regelafsluiter die de debieten
kan aanpassen aan de verwarmings- en koelcircuits.
ChangeOver6-afsluiter:
- Drukverschil over de ChangeOver6-afsluiter:
- Drukverschil over afsluiter DN15 is < 7,3 kPa voor 650 l/h, KVS is vast ingesteld op 2,4 m³/h
- Drukverschil over afsluiter DN20 is < 7,6 kPa voor 1100 l/h, KVS is vast ingesteld op 4 m³/h
- Geen vermenging tussen de verwarmings- en koelcircuits
- Handmatige afsluiter tot 8 bar
- Ontzinkingsbestendig messing (DZR)
- Mediumtemperatuurbereik 0°C tot 90°C
ChangeOver6-motor:
- Voedingsspanning: 24 V AC ± 20% 50-60 Hz of 230 V AC ± 10% 50 Hz
- 2-punts stuuringang: 24 V AC of 230 V AC (afzonderlijke code)
- Handbediening
- Halogeenvrije kabel: 1,5 m of 5 m 24 V AC
- Draaihoek: 90 graden
- Draaimoment: 10 Nm
- IP-klasse: 53
Er is een afzonderlijke bestektekst beschikbaar voor de Danfoss AB-QM drukgecompenseerde
inregel- en regelafsluiter, de AME110NL 0-10V-motor en de NovoCon® S BACnet en ModBus motor.
6
In een 4-pijps ChangeOver6-systeem wordt het schakelen tussen verwarmings- en koelcircuits
uitgevoerd met een gemotoriseerde kogelafsluiter met 6 poorten, die rechtstreeks is aangesloten
op een digitale PIBCV-motor.
Debietregeling voor verwarmen en koelen wordt gerealiseerd door een aparte, drukonafhankelijke
regelafsluiter en modulerende motor.
1)
6-poorts kogelafsluiter:
- Drukverschil over afsluiter DN15 is < 7,3 kPa voor 650 l/h, KVS is vast ingesteld op 2,4 m³/h
- Drukverschil over afsluiter DN20 is < 7,6 kPa voor 1100 l/h, KVS is vast ingesteld op 4 m³/h
- Geen vermenging tussen de verwarmings- en koelcircuits tot 8 bar
- Ontzinkingsbestendig messing (DZR)
- Mediumtemperatuurbereik 0°C tot 90°C
- Nul-lekkage afsluitfunctie voor onderhoud
6-poorts kogelafsluiter motor:
- Voedingsspanning: 24 V AC/DC
- Handmatige afsluitfunctie en afsluitfunctie op afstand voor onderhoud
- Terugkoppelingssignaal voor afsluiterpositie
- Led-statusindicatie inclusief alarmen voor afsluiter geblokkeerd of ontbrekend signaal
- Insteekkabel, optioneel met 2 temperatuursensoren: 1 m open einde 2 m kabel
- Opgenomen vermogen < 4 VA tijdens bedrijf en 0,5 W stand-by
- Click-on montage
1)
Er is een afzonderlijke bestektekst beschikbaar voor de Danfoss AB-QM drukgecompenseerde
inregel- en regelafsluiter en NovoCon® S veldbusmotor.
10 | © Danfoss | 2022.02
AI162886480177nl-000702
Datablad ChangeOver6 en NovoCon ChangeOver6
AI162886480177nl-000702
© Danfoss | 2022.02 | 11
Datablad ChangeOver6 en NovoCon ChangeOver6
12 | © Danfoss | DCS-SGDPT/SI | 2022.02
AI162886480177nl-000702
Loading...
