Datablad
Termostatisk cirkulationsventil med flera funktioner
MTCV – blyfri mässing
Inledning
Figur 1
Grundversion – A
MTCV är en termostatisk balanserande ventil
med flera funktioner som används i installationer
med cirkulerande tappvarmvatten i bostäder.
MTCV skapar termisk balans i
tappvarmvatteninstallationer genom att hålla
en konstant temperatur i systemet och därmed
begränsa flödet i cirkulationsrören till den lägsta
nivå som krävs.
För att tillmötesgå allt högre krav på dricksvattenkvalitet är Danfoss MTCV-ventiler tillverkade
av korrosionsbeständiga och blyfria material:
Huvudfunktioner i MTCV • Termostatisk balansering av
tappvarmvattensystem inom
temperaturområdet 35–60 °C – version A.
• Automatisk (självverkande) termisk desinficering
vid temperaturer över 65 °C med säkerhetsskydd
av installationen för att förhindra att
temperaturen stiger över 75 °C
avstängning av cirkulationsflödet) – version B.
• Automatisk desinficeringsprocess, elektroniskt
reglerad, med möjlighet att programmera
desinficeringstemperaturen och -tiden – version C.
•
Automatisk spolning av systemet genom att
tillfälligt sänka temperaturinställningen för att
öppna MTCV-ventilen helt för ett maximalt flöde.
Figur 2*
Självverkande version med automatisk
desinficeringsfunktion – B
* Termometern är ett tillbehör
• Ventilhuset är tillverkat av rg5-bronsmaterial
• Komponenter är tillverkade av blyfri mässing
• Huvudkäglan är tillverkad av tekniskt
avancerad polymer POM-C.
Samtidigt kan MTCV utföra en desinficeringsprocess med hjälp av 2 funktioner:
• En automatisk (självverkande)
desinficeringsmodul – termoelement (figur 2).
• En elektronisk regulator med termiskt ställdon
TWA och temperaturgivare Pt 1000 (figur 3).
• Möjlighet att mäta temperaturen.
• Förhindrar oönskad manipulering.
• Konstant temperaturmätning och
övervakning – version C.
• Avstängningsfunktion för
cirkulationsstammen med tillvalskopplingar
(automatisk
med en inbyggd kulventil.
• Modulär uppgradering av MTCV-ventilen
under drift, under trycksatta förhållanden.
• Service – vid behov kan det kalibrerade
termoelementet bytas ut.
Figur 3
Version med elektroniskt
reglerad desinficeringsprocess – C
© Danfoss | 2019.04
VD.D3.L2.07 | 1
Datablad MTCV – blyfri mässing
Funktion
Figur 4 MTCV grundversion – A
MTCV är en termostatiskt självverkande,
proportionell ventil. Ett termoelement (figur 6,
pos. 4) är placerat i ventilkäglan (figur 6 pos. 3)
för att reagera på temperaturändringar.
När vattentemperaturen ökar över det inställda
börvärdet expanderar termoelementet och
ventilkäglan rör sig mot ventilsätet och därmed
minskar cirkulationsflödet.
När vattentemperaturen minskar under det
inställda börvärdet öppnar termoelementet
ventilen och medger ökat cirkulationsflöde.
Ventilen är i jämvikt (nominellt flöde = beräknat
flöde) när vattentemperaturen har uppnått det
värde som är inställt på ventilen.
Regulatorkarakteristik för MTCV visas i figur 13,
version A.
När vattentemperaturen är 5 °C högre än
börvärdet, upphör flödet genom ventilen.
En särskild tätning skyddar termoelementet
mot direkt kontakt med vatten, vilket förlänger
termoelementets livslängd och säkerställer
samtidigt exakt reglering.
En säkerhetsäder (figur 6, pos. 6)
skyddar termoelementet mot skador när
vattentemperaturen överskrider börvärdet.
Konstruktion
1. Ventilhus
2. Fjäder
3. Ventilkägla
4. Termoelement
5. O-ring
6. Säkerhetsäder
7. Inställningsring
8. Inställningsratt
9. Plugg som täcker
inställningen
10. Kägla för
desinficeringsmodulen
11. Säkerhetsäder
12. Plugg för termometer
13. Plugg för
desinficeringsmodulen
2 | © Danfoss | 2019.04
Figur 5 Exempel på MTCV/grundversion/placering i tappvarmvattensystem för bostäder
Figur 6 Konstruktion – grundversion – A
VD.D3.L2.07
Datablad MTCV – blyfri mässing
Funktion
Figur 7 Självverkande MTCV-version med automatisk
termisk desinficeringsfunktion – B
* Termometern är ett tillbehör
MTCV standardversion A kan enkelt och snabbt
uppgraderas till termisk desinficeringsfunktion
mot legionellabakterier i tappvarmvattensystem.
Efter borttagning av pluggen för desinficeringsmodulen (figur 6, pos. 13) – (detta kan utföras
under arbetsförhållanden, under
termostatiska desinficeringsmodulen
tryck) kan den
monteras
(figur 9 pos. 17).
Desinficeringsmodulen reglerar flödet enligt
dess regulatorkarakteristik, (figur 13 – version B)
och utför därvid en termisk desinficering av
tappvarmvatteninstallationen.
Den monterade desinficeringsmodulen öppnar
automatiskt en bypass på minst Kv = 0,15 m3/tim,
vilken medger flöde för desinficeringen. I
A-versionen av MTCV är denna bypass alltid stängd
för att undvika smuts- och kalkavlagringar. MTCV
kan därför uppgraderas med desinficeringsmodulen
även efter en lång tids drift i A-versionen utan risk
för att bypassen är blockerad.
Regulatormodulen i grundversion A arbetar inom
temperaturområdet 35–60 °C. När varmvattnets
temperatur stiger över 65 °C startar
desinficeringsprocessen – vilket betyder att
flödet genom MTCV-ventilens huvudsäte upphör
och bypassen öppnas för ”desinficeringsflödet”.
Regulatorfunktionen utförs nu av
desinficeringsmodulen, som öppnar bypassen
när temperaturen är högre än 65 °C.
Desinficeringsprocessen utförs tills temperaturen
70 °C har uppnåtts. När varmvattnets temperatur
stiger ytterligare, minskas flödet genom
desinficeringsbypassen (processen med termisk
balansering av installationen under desinficering)
och när temperaturen 75 °C uppnås, upphör flödet.
Detta för att skydda varmvatteninstallationen
mot korrosion och avlagring av kalk samt för att
minska risken för skållning.
En termometer kan som tillval monteras både
i version A och B för att mäta och kontrollera
det cirkulerande varmvattnets temperatur.
Konstruktion
1-13 Enligt beskrivning i figur 6
14 Bypass för desinficering
15 Termometer
16 Kopparpackning
17 Desinficeringsmodul
VD.D3.L2.07
Figur 8 Schema över en varmvatteninstallation med cirkulation – självverkande version.
Figur 9
Konstruktion – själv verkande MTCV-version med
automatisk värmedesinficeringsfunktion – B
© Danfoss | 2019.04 | 3
Datablad MTCV – blyfri mässing
Funktion
Figur 10 Version med elektroniskt reglerad
desinficeringsprocess – C
MTCV-versionerna A och B kan uppgraderas till
en elektroniskt reglerad desinficeringsprocess
(version C).
Efter borttagning av desinficeringspluggen
(figur 6, pos. 13) kan adaptern monteras (figur 12,
pos. 21) och termoställdonet TWA kan monteras.
B
En temperaturgivare Pt 1000 måste monteras
i termometerhuvudet (figur 12, pos. 19).
Termoställdonet och givaren ansluts till den
elektroniska regulatorn CCR2+ vilken medger en
ändamålsenlig och effektiv desinficeringsprocess
i varje cirkulationsstam. Huvudregulatormodulen
arbetar inom temperaturområdet
35–60 °C. När desinficeringsprocessen/termiska
vattenbehandlingen startar, reglerar CCR2+
flödet
genom MTCV via termoställdonen TWA.
Fördelarna
med en elektroniskt reglerad
desinficeringsprocess med CCR2+ är:
• Full kontroll över desinficeringsprocessen i
varje enskild stam.
• Optimering av den totala desinficeringstiden.
• Alternativt val av temperatur för desinficeringen.
• Alternativt val av tid för desinficeringen.
• Direkt mätning och övervakning av
vattentemperaturen i varje enskild stam.
• Gör det möjligt att ansluta till regulatorn i
värmeundercentralen eller pannrummet
(dvs. Danfoss ECL) eller till en BMS (Modbus).
Konstruktion
1-13 Enligt beskrivning i figur 6
18 Bypass (stängt läge)
19 Temperaturgivare (Pt 1000)
20 Kopparpackning
21 Adapter för anslutning av
termoställdon TWA
*
A
Fi gu r 11 – installationsschema för desinficering och temperaturregistrering
A) oberoende sys tem (endast givare S0 behövs)
B) beroen de system (givare S0 och anslutning t ill väderregulator eller a nnan regulator krävs)
4 | © Danfoss | 2019.04
Figur 12 Version med elektroniskt reglerad
desinficeringsprocess – C
VD.D3.L2.07
Datablad MTCV – blyfri mässing
Tekniska data Maxarbetstryck på ................................................10 bar
Maxarbetstryck.......................................................16 bar
Max. tilloppstemperatur .....................................100 °C
kVS vid 20 °C:
- DN20 .......................................................1,8 m3/tim
- DN15 .......................................................1,5 m3/tim
Hysteres .......................................................................1,5 K
Beställning
Ventil – grundversion – A Best.nr
DN 15
DN 20
003Z4 515
003Z4520
Tillbehör och reservdelar
Tillbehör Kommentarer
Termostatisk desinficeringsmodul – B DN 15/DN 20
Kopplingar med avstängningsventil
(kulventil för 5 mm insexnyckel), DN 15
Termometer med adapter DN 15/DN 20
Uttag för ESMB PT1000 DN 15/DN 20
Adapter för termomotor DN 15/DN 20
Material och delar i kontakt med vatten:
Ventilhus .......................................................................Rg5
Fjäderhus etc. .......... legeringen Cuphin (CW724R)
O-ringar .................................................................... EPDM
Fjäder, bypasskäglor ................................Rostfritt stål
Ventilkägla ............... POM-C (acetal homopolymer)
Best.nr
003 Z2021
G ½ × Rp ½
G ¾ × Rp ¾ 003 Z1028
003 Z1027
003 Z1023
003 Z1024
003 Z1022
CCR2+-regulator se även dokument VD.D3.K1.02 003 Z3851
CCR+ slavenhet se även dokument VD.D3.K1.02 003Z38 52
Temperaturgivare ESMB universal
Temperaturgivare ESMC-anliggning 08 7N 0011
Lödnipplar Cu 15 mm
Lödnipplar Cu 18 mm
Lödnipplar Cu 22 mm
Lödnipplar Cu 28 mm
Termomotor TWA-A/NC, 24 V se även dokument VD.57.U4.02
se även dokument VD.D3.K1.02
DN 15
Inv. gänga R 1/2”
DN 20
Inv. gänga R 3/4”
08 7B11 84
003Z1034
003Z1035
003Z1039
003 Z1040
088H3110
VD.D3.L2.07
© Danfoss | 2019.04 | 5
Datablad MTCV – blyfri mässing
25 35 45 55 65 75 85
K
vs
K
vmin
K
vdis
Normal
Desincering
Version
B
Version C
Temperatur °C
Förinställning 50 °C
öde
Regulatorkarakteristik
Figur 13 Regulatorkarakteristik för MTCV
Huvudfunktionsinställningar
• Grundversion A
• Version B:
Kvmin = 0,15 m3/tim – minimiflöde genom
bypass när huvudregulatormodulen är stängd.
*Kv
*Kv
= 0,60 m3/tim för DN 20,
des
= 0,50 m3/tim för DN 15 – maximiflöde
des
i desinficeringsprocessen
vid
temperaturen 70 °C.
1 Inställningsring
2 Ring med ett referensvärde
Plastlock – skydd mot
3
oönskad manipulering
4 Hål för skruvmejsel
Temperaturinställningsskruv
5
– insexnyckel 2,5 mm
Referenstemperaturens
6
inställningsvärde
4
Figur 14 Temperaturinställning för MTCV
Temperaturområde: 35–60 °C
MTCV är fabriksinställd på 50 °C
Temperaturinställningen kan göras efter borttagning
av plastlocket (3), genom att lyfta det med en
skruvmejsel i hålet (4). Temperaturinställningsskruven
(5) måste vridas med en insexnyckel så att den
önskade temperaturen matchar skalan med
referensvärdet. Plastlocket (3) måste tryckas
tillbaka på plats när inställningen har gjorts.
• Version C:
*Kv
= 0,60 m3/tim för DN 20 och DN 15 –
des
flöde genom MTCV när desinficeringsmodulen
är helt öppen (reglering vid termoställdonet
TWA-NC).
* Kv
– Kv under desinficeringsprocessen
des
3
1
5
Vi rekommenderar att den inställda
temperaturen regleras med en termometer.
Varmvattentemperaturen från det sista
tappstället på stammen måste mätas*. Skillnaden
mellan den uppmätta temperaturen vid det sista
tappstället och den temperatur som är inställd på
MTCV beror på värmeförluster i cirkulationsröret
mellan MTCV och tappstället.
* Om TVM-ventiler (termostatiska blandningsventiler) finns
installerade ska temperaturen mätas före TVM-ventilen.
2
6
6 | © Danfoss | 2019.04
VD.D3.L2.07
0
10
20
30
40
50
60
70
0 0,20 0,40 0,60 0,80 1,00 1,20 1,40 1,60
Tilloppstemperatur °C
Inställning
på 60 °C
Inställning
på 35 °C
Kv (m
3
/h)
Inställning på 50 °C
55
60
65
70
75
80
0
0,10 0,20 0,30 0,40 0,500 0,60
Tilloppstemperatur °C
Kv m3/tim
Version B
Version C
Datablad MTCV – blyfri mässing
Inställningsförfarande

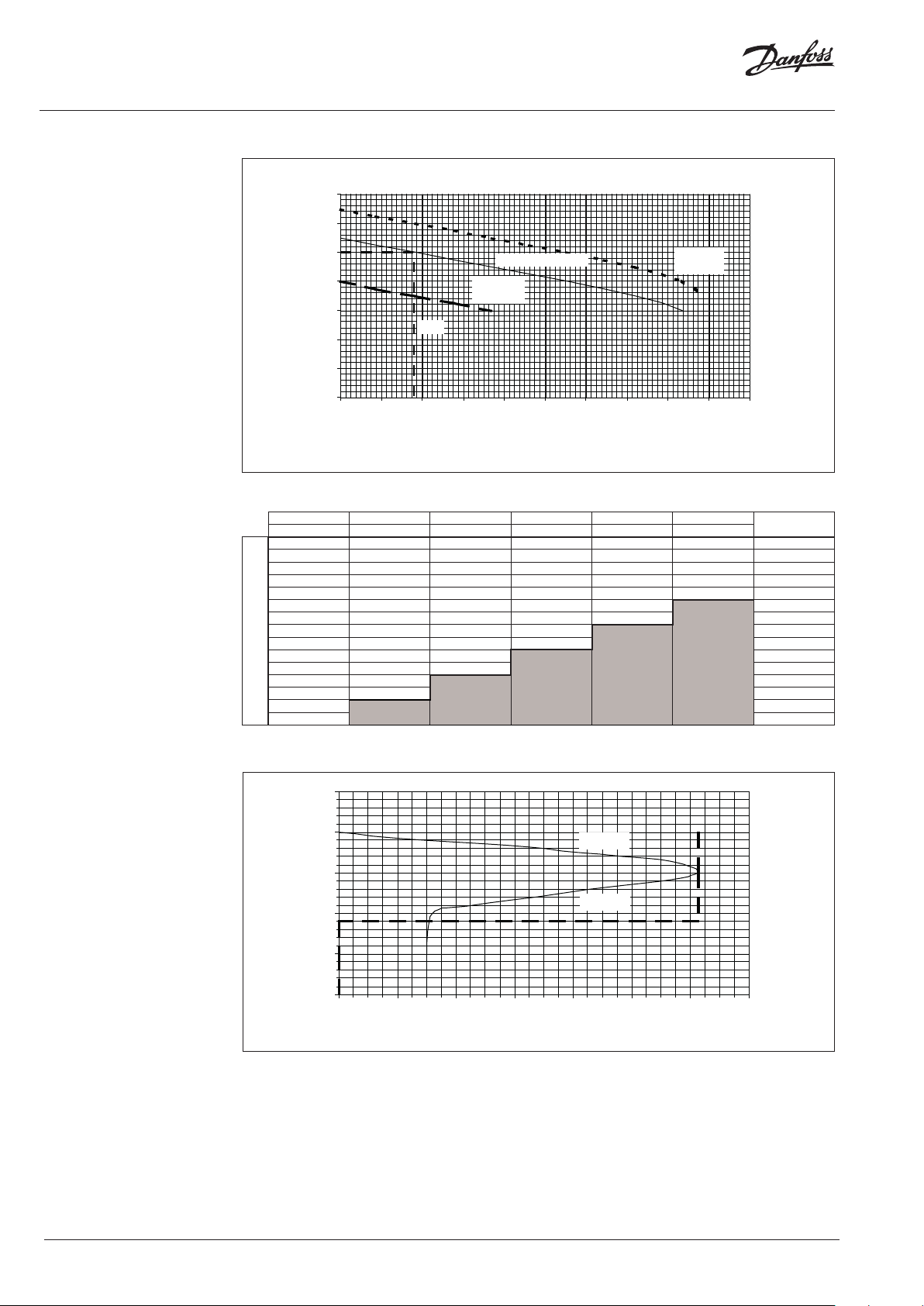

Tryck- och flödesdiagram
MTCV – DN 15
Den temperaturinställning som krävs på MTCV
beror på den temperatur som krävs vid det sista
tappstället och värmeförlusterna från tappstället
till MTCV i samma stam.
Exempel:
Temperatur som krävs vid det
sista tappstället: 48 °C
Värmeförluster från det sista
tappstället till MTCV: 3 K
Differenstryck 1 bar, DN 15
Krävs:
korrekt inställning av MTCV
Lösning:
korrekt inställning av MTCV: 48 - 3 = 45 °C
Obs!
Efter ny inställning används termometern för att
kontrollera om den temperatur som krävs vid
tappstället har uppnåtts och MTCV-inställningen
korrigeras därefter.
Figur 15
Tabell 1
Förinställning Förinställning Förinställning Förinställning Förinställning Förinställning
60 °C 55 °C 50 °C 45 °C 40 °C 35 °C
65 60 55 50 45 40 0,000
62,5 57,5 52,5 47,5 42,5 37,5 0,238
60 55 50 45 40 35 0,427
57,5 52,5 47,5 42,5 37,5 32,5 0,632
55 50 45 40 35 30 0,795
52,5 47,5 42,5 37,5 32,5 0,963
50 45 40 35 30 1,087
47,5 42,5 37,5 32,5 1,202
45 40 35 30 1,283
42,5 37,5 32,5 1,351
Tilloppstemperatur °C
40 35 30 1,394
37,5 32,5 1,437
35 30 1,469
32,5 1,500
30 1,500
kv
(m3/tim)
Differenstryck 1 bar, DN 15 – desinficeringsprocess
VD.D3.L2.07
Figur 16
© Danfoss | 2019.04 | 7
Datablad MTCV – blyfri mässing
/tim
Differenstryck 1 bar, DN 20Tryck- och flödesdiagram
MTCV – DN 20
70
60
50
40
30
20
Tilloppstemperatur °C
10
0
0 0,20 0,40 0,60 0,80 1,00 1,20 1,40 1,60 1,80 2,00
Ex. 1
0.366
Inställning på 50 °C
Inställning
på 35 °C
Kv (m
3
/tim)
Figur 17
Tabell 2
Förinställning Förinställning Förinställning Förinställning Förinställning Förinställning
60 °C 55 °C 50 °C 45 °C 40 °C 35 °C
65 60 55 50 45 40 0,00
62,5 57,5 52,5 47,5 42,5 37,5 0,251
60 55 50 45 40 35 0,442
57,5 52,5 47,5 42,5 37,5 32,5 0,645
55 50 45 40 35 30 0,828
52,5 47,5 42,5 37,5 32,5 1,000
50 45 40 35 30 1,164
47,5 42,5 37,5 32,5 1,322
45 40 35 30 1,462
42,5 37,5 32,5 1,577
Tilloppstemperatur °C
40 35 30 1,667
37,5 32,5 1,733
35 30 1,753
32,5 1,761
30 1,761
Inställning
på 60 °C
kv
(m3/tim)
Differenstryck 1 bar, DN 20 – desinficeringsprocess
80
75
70
65
Tilloppstemperatur °C
60
55
0
0,10 0,20 0,30 0,40 0,50 0,60 0,70
Figur 18
Kv m
Version B
VersionC
3
8 | © Danfoss | 2019.04
VD.D3.L2.07
Datablad MTCV – blyfri mässing
p
.
VV
+
Beräkningsexempel
Exempel:
Beräkningen utförs för en
3-våningsbyggnad med
8 stammar.
Följande antaganden gjordes
för att förenkla beräkningen:
• Värmeförluster per meter rör,
q1 =10 W/m (*)
* vid beräkning krävs att värmeförlusterna
beräknas enligt landsspecifika standarder.
Normalt beror värmeförlusterna på:
- Rörets dimension
- Isoleringsmaterialet
- Omgivande temperatur där röret är placerat
- Isoleringens effektivitet och tillstånd
Figur 19 Installationsschema
• Varmvattnets inloppstemperatur, T
= 55 °C
sup
• Temperaturfallet över systemet, T = 5 K
• Avståndet mellan stammar, L = 10 m
• Stammarnas höjd, I = 10 m
• Installationsschema såsom visas nedan:
I Normal drift
o
˙
V
Beräkning:
• Beräkning av värmeförluster i varje stam
(Qr) och samlingsrör (Qh)
Qr = l stam x q = (10 + 10) x 10 = 200 W
Qh = l horis. x q = 10 x 10= 100 W
• I tabell 3 visas resultatet av beräkningarna:
˙
V
c
&
V
=
c
˙
V
p
V
o
.o.
Tabell 3
Värmeförluster
I stammar I samlingsrör
Stam
Qr (W) Q h (W) Vo (l/tim) Vc (l/tim)
1 200 100 300 2400 36 412
2 200 100 300 2100 0,09 38 376
3 200 100 300 1800 0,1 40 339
4 200 100 300 1500 0,12 43 299
5 200 100 300 1200 0,14 47 256
6 200 100 300 900 0,18 52 210
7 200 100 300 600 0,25 63 157
8 200 100 300 300 0,4 94 94
Totalt
i varje del
(W)
ΣQ totalt
(W)
Stamfaktor
Flöde
i varje del
Totalt flöde
VD.D3.L2.07
© Danfoss | 2019.04 | 9
Datablad MTCV – blyfri mässing
V
&
V
&
Beräkningsexempel
(fortsättning)
• Det totala flödet i hetvattencirkulations-
systemet beräknas med hjälp av formeln:
&
=
V
ΣQ – totala värmeförluster i installationen, (kW)
alltså:
total
V
C
= 0,114 l/s = 412 l/tim
Det totala flödet i varmvattensystemet är:
412 l/tim – cirkulationspumpen ska
dimensioneras för detta flöde.
&
Q
∑
=
Δ
tcr
hww
4,2
518,41
××
• Flödet i varje stam beräknas med formeln:
Flödet i stam nummer 1:
Q
&&
VV
o
×=
co
QQ
+
po
alltså:
1
&
412V
0
200
×=
2100200
+
= 35,84 l/tim ≅ 36 l/tim
Flödet de övriga stammarna ska beräknas på
samma sätt.
• Tryckfall i systemet
Följande antaganden gjordes för att förenkla
beräkningen:
- Linjärt tryckfall, p
= 60 Pa/m(Det linjära
l
trycket är detsamma för alla rör)
- Lokalt tryckfall är lika med 33 % av totalt
linjärt tryckfall, pr = 0,33 p
alltså:
pr = 0,33 × 60 = 19,8 Pa/m ≅ 20 Pa/m
- Vid beräkningen användes
p
= pr + pl = 60 + 20 = 80 Pa/m
basic
- Lokalt tryckfall över MTCV beräknas med
utgångspunkt från:
⎛
⎜
=
Δp
MTCV
⎜
⎝
Kv
⎞
×
V0 1 ,0
0
⎟
⎟
⎠
,
2
&
där:
Kv – enligt figur 19, sidan 10 i detta fall
Kv = 0,366 m3/tim för förinställningen 50 °C
- flöde genom MTCV vid
0
flödestemperaturen 50 °C (l/tim)
• När det dimensionerande flödet har
beräknats, används figur 17 på sidan 9.
Obs!
Vid beräkning av tryckfallet över ventilen måste det
cirkulerande vattnets temperatur beaktas. MTCV –
Multifunction Thermostatic Circulation Valve
(termostatisk cirkulationsventil med flera funktioner)
har ett variabelt Kv-värde som är beroende av
två värden: den förinställda temperaturen och
tilloppstemperaturen.
När
och Kv är kända, beräknas tryckfallet över
0
MTCV med följande formel:
Δp
MTCV
⎛
⎜
=
⎜
⎝
Kv
2
&
⎞
×
V0 1 ,0
0
⎟
⎟
⎠
alltså:
Δp
∆p
⎛
=
⎜
MTCV
⎝
= (0,01 x 94/0,366 )2 = 6,59 kPa
MTCV
2
9401,0
×
⎞
⎟
366,0
⎠
kPa 6,59
=
• Differenstryck över pumpen:
*p
där:
p
l
- tryckfall i kritisk krets (tabell 4)
krets
*p
- omfattar tryckfallet över alla anordningar
pump
pump
= ∆p
krets
+ ∆p
MTCV
= 14,4 + 6,59 = 21 kPa
i cirkulationsinstallationen såsom panna,
filter etc.
10 | © Danfoss | 2019.04
Tabell 4
Tryckfall Över MTCV
Stam
I stammar
(kPa)
1 1,6 1,6 14,4 36 0,97
2 1,6 1,6 12,8 38 1,07
3 1,6 1,6 11,2 40 1,19
4 1,6 1,6 9,6 43 1,38
5 1,6 1,6 8,0 47 1,64
6 1,6 1,6 6,4 52 2,01
7 1,6 1,6 4,8 63 2,96
8 1,6 1,6 3,2 94 6,59
I samlingsrör
(kPa)
p
krets
(kPa)
V0-flöde
(l/tim)
∆mMTCV
tryckfall
(kPa)
Totalt tryck
pump
(kPa)
21
VD.D3.L2.07
Datablad MTCV – blyfri mässing
V
&
V
&
Beräkningsexempel
II Desinficering
Värmeförlusterna och tryckfallet bör beräknas
med hänsyn till nya förhållanden.
alltså:
Δp
MTCV
På grund av lägre flöden jämfört med normala
- Varmvattnets inloppstemperatur vid
desinficering T
- Omgivningstemperatur *T
(*T
– enligt obligatorisk standard och norm)
omg
= 70 °C
des
omg
= 20 °C
förhållanden (412 l/tim), ska tryckfallet i
installationen, p
Δp
1. Värmeförlusterna beräknas med formeln:
q1 = Kj x l x T1 → Kj x l = q1/T1
för normalprocess
där:
w – vattnets hastighet (m/s)
Genom att jämföra förhållandena under normal
drift och desinficering kan man uppskatta:
q2 = Kj x l x T2 → Kj x l = q2 /T2
för desinficeringsprocessen
alltså:
Δ
=
qq
12
Δ
⎛
T
2
⎜
=
q
1
⎜
T
1
⎝
⎞
−
TT
ambdis
⎟
⎟
−
TT
ambsup
⎠
för det givna fallet:
C 20C 70
°− °
=
2
⎜
⎝
⎛
(W/m) 10q
⎞
W/m 14,3
=
⎟
C 20C 55
°− °
⎠
Under desinficeringsprocessen ökar
värmeförlusterna med cirka 43 %.
2. Flöde som krävs
På grund av desinficeringsprocessekvensen
(steg för steg) ska endast den kritiska kretsen
beräknas.
För det givna fallet:
Q
= Qr + Qh
des
Q
= ((10+10) + (8 × 10)) × 14,3 W/m =
des
där:
- för första delen av installationen
Denna beräkning ska utföras för alla kritiska
+ 2,20 + 3,93 + 21,92 = 32,70 kPa
p
= 32,70 + 16,81 = 49,51 kPa
pp ×=
V
– desinficeringsflöde (l/tim)
des
VC – normalflöde (l/tim)
Alltså:
1
80p
dis
kretsar. I tabell 5 visas resultatet av beräkningen.
För den kritiska kretsen:
p
= 0,57 + 0,68 + 0,84 + 1,08 + 1,48
des(krets)
= p
despump
Pump ska väljas så att den omfattar båda kraven:
1430 W = 1,43 kW
• normal drift
Flödet:
1,43
&
V
=
dis
54 ,18
×
==
l/h 246l/s 0,0684
3. Det tryck som krävs
Det tryck som krävs under desinficeringsprocessen
ska kontrolleras
p
= p
despump
där:
=
Δp
MTCV
des(krets)
⎛
⎜
⎜
⎝
Kv
+ ∆p
×
MTCV
2
&
⎞
V0 1 ,0
0
⎟
⎟
⎠
Tabell 5
Tryckfall i kretsen under desinficeringsprocessen
Flöde (l/tim)
Normal
412 246 29 20 0,57
376 246 34 20 0,68
339 246 42 20 0,84
299 246 54 20 1,08
256 246 74 20 1,48
210 246 110 20 2,20
157 246 196 20 3,93
94 246 548 40 21,92
Desinficering
Nytt tryckfall
(Pa/m)
= 412 l/tim och p
0
• desinficeringsdrift
= 246 l/tim och P
0
Längd
(m)
2
2460,01
×
⎛
=
⎜
⎝
2
w
2
basicdis
246
⎛
×=
⎜
412
⎝
des(krets)
Tryckfall
∑ 32,70
⎞
=
⎟
0,6
⎠
beräknas på nytt.
krets
2
V
dis
2
V
c
2
⎞
Pa/m 29
=
⎟
⎠
+ p
MTCV
= 21 kPa
pump
= 49.51 kPa
pump
(kPa)
kPa 16,81
Totalt tryckfall i
kritisk krets
32,70
VD.D3.L2.07
© Danfoss | 2019.04 | 11
Datablad MTCV – blyfri mässing

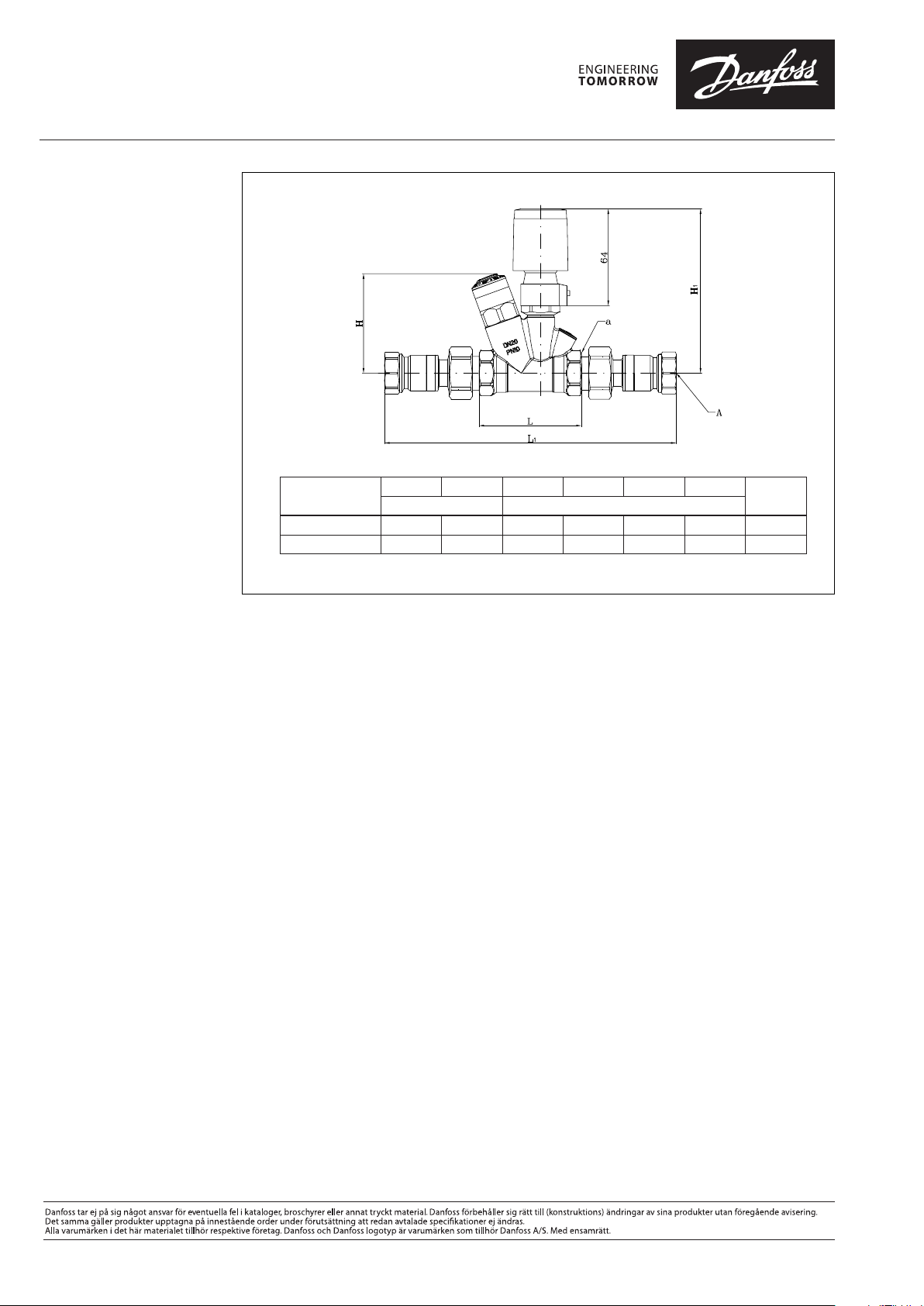

Mått
Inner-gänga
A a H H1 L L1
ISO 7/1 mm
DN 15 Rp ⁄ Rp ⁄ 79 129 75 215 0,56
DN 20 Rp ⁄ Rp ⁄ 92 129 80 230 0,63
Figur 20
Vikt
(kg)
Danfoss AB
Heating Segment • heating.danfoss.se • +46 13 25 85 00 • E-mail: kundservice.se@danfoss.com
12 | © Danfoss | DHS-SRMT/SI | 2019.04
VD.D3.L2.07
Loading...
