Tehnički podaci
Višefunkcijski termostatski ventil za cirkulaciju
MTCV - mesing bez olova
Uvod

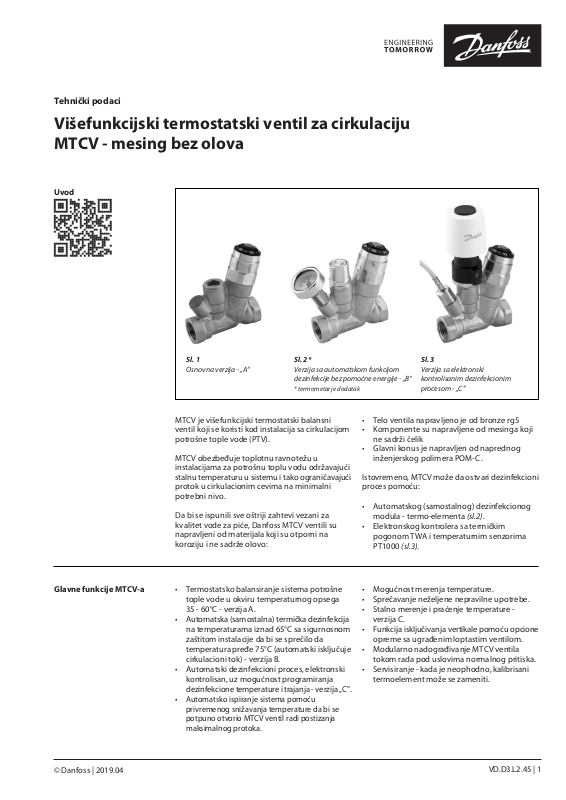

Sl. 1
Osnovna verzija - „A“
MTCV je višefunkcijski termostatski balansni
ventil koji se koristi kod instalacija sa cirkulacijom
potrošne tople vode (PTV).
MTCV obezbeđuje toplotnu ravnotežu u
instalacijama za potrošnu toplu vodu održavajući
stalnu temperaturu u sistemu i tako ograničavajući
protok u cirkulacionim cevima na minimalni
potrebni nivo.
Da bi se ispunili sve oštriji zahtevi vezani za
kvalitet vode za piće, Danfoss MTCV ventili su
napravljeni od materijala koji su otporni na
koroziju i ne sadrže olovo:
Glavne funkcije MTCV-a • Termostatsko balansiranje sistema potrošne
tople vode u okviru temperaturnog opsega
35 - 60°C - verzija A.
• Automatska (samostalna) termička dezinfekcija
na temperaturama iznad 65°C sa sigurnosnom
zaštitom instalacije da bi se sprečilo da
temperatura pređe 75°C (automatski isključuje
cirkulacioni tok) - verzija B.
• Automatski dezinfekcioni proces, elektronski
kontrolisan, uz mogućnost programiranja
dezinfekcione temperature i trajanja - verzija „C”.
•
Automatsko ispiranje sistema pomoću
privremenog snižavanja temperature da bi se
potpuno otvorio MTCV ventil radi postizanja
maksimalnog protoka.
Sl. 2*
Verzija sa automatskom funkcijom
dezinfekcije bez pomoćne energije - „B“
* termometar je dodatak
Sl. 3
Verzija sa elektronski
kontrolisanim dezinfekcionim
procesom - „C”
• Telo ventila napravljeno je od bronze rg5
• Komponente su napravljene od mesinga koji
ne sadrži čelik
• Glavni konus je napravljen od naprednog
inženjerskog polimera POM-C.
Istovremeno, MTCV može da ostvari dezinfekcioni
proces pomoću:
• Automatskog (samostalnog) dezinfekcionog
modula - termo-elementa (sl.2).
• Elektronskog kontrolera sa termičkim
pogonom TWA i temperaturnim senzorima
PT1000 (sl.3).
• Mogućnost merenja temperature.
• Sprečavanje neželjene nepravilne upotrebe.
• Stalno merenje i praćenje temperature verzija C.
• Funkcija isključivanja vertikale pomoću opcione
opreme sa ugrađenim loptastim ventilom.
• Modularno nadograđivanje MTCV ventila
tokom rada pod uslovima normalnog pritiska.
• Servisiranje - kada je neophodno, kalibrisani
termoelement može se zameniti.
© Danfoss | 2019.04
VD.D3.L2.45 | 1
Tehnički podaci MTCV - mesing bez olova
Funkcija
Sl. 4 MTCV osnovna verzija - A
MTCV - je termostatski automatski proporcionalni
ventil. Termoelement (sl. 6 elem. 4) se nalazi u
konusu ventila (sl. 6 elem. 3) kako bi reagovao
na temperaturne promene.
Kada temperatura vode pređe podešenu
vrednost, termoelement se širi i konus pomera
prema sedištu ventila, čime se smanjuje protok.
Kada temperatura vode padne ispod podešene
vrednosti, termoelement će otvoriti ventil i
dopustiti veći protok u cirkulacionoj cevi. Ventil je
u ravnoteži (nominalni protok = izračunati protok)
kada temperatura vode dostigne vrednost
podešenu na ventilu.
Regulaciona karakteristika MTCV-a prikazana je
na sl. 13, verzija A.
Kada je temperatura vode za 5°C viša od podešene
vrednosti, protok kroz ventil se zaustavlja.
Specijalno zaptivanje na termoelementu štiti ga
od direktnog kontakta s vodom, što produžava
trajnost termoelementa i istovremeno obezbeđuje
preciznu regulaciju.
Sigurnosna opruga (sl. 6 elem. 6) štiti termoelement
od oštećenja kada temperatura vode pređe
podešenu vrednost.
Konstrukcija
1. Telo ventila
2. Opruga
3. Konus
4. Termoelement
5. Zaptivni prstenovi
6. Sigurnosna opruga
7. Prsten za podešavanje
8. Dugme za podešavanje
9. Čep za zatvaranje sklopa
10. Konus za dezinfekcioni modul
11. Sigurnosna opruga
12. Čep termometra
13. Čep za dezinfekcioni modul
2 | © Danfoss | 2019.04
Sl. 5 Primer MTCV-a / osnovna verzija / položaj u sistemu potrošne tople vode
Sl. 6 Skica - osnovna verzija - A
VD.D3.L2.45
Tehnički podaci MTCV - mesing bez olova
Funkcija
Sl. 7 MTCV verzija sa automatskom funkcijom termičke
dezinfekcije - B
* termometar je dodatak
Standardnoj verziji MTCV - A jednostavno se
može dodati funkcija termičke dezinfekcije protiv
pojave bakterije Legionele u sistemima PTV.
Nakon uklanjanja čepa sa dezinfekcionog
priključka (sl. 6 elem. 13)-(što se može učiniti
u toku rada, pod pritiskom) može se montirati
termostatski dezinfekcioni modul (sl. 9 elem. 17).
Dezinfekcioni modul će regulisati protok u skladu
sa svojim regulacionim karakteristikama
13-verzija B), čime se vrši toplotna dezinfekcija
(sl.
u
instalacijama za pripremu potrošne tople vode.
Montirani dezinfekcioni modul automatski otvara
zaobilazni put od Kv min = 0,15 m3/h, što omogućava
vršenje dezinfekcije. U verziji MTCV-A ovaj
zaobilazni put se uvek zatvara da bi se sprečilo
taloženje prljavštine i kamenca. MTCV stoga
može da se nadogradi pomoću dezinfekcionog
modula čak i nakon dužeg perioda rada u A verziji
bez rizika od blokade zaobilaznog puta.
Regulacioni modul u osnovnoj verziji A radi u
okviru temperaturnog opsega od 35-60°C. Kada
temperatura tople vode pređe 65°C dezinfekcioni
proces započinje - što znači da se protok kroz
glavno sedište MTCV ventila zaustavlja i otvara se
zaobilazni put za „vršenje dezinfekcije". Sada
regulacionu funkciju obavlja dezinfekcioni modul
koji otvara zaobilazni put kada temperatura
iznosi više od 65°C.
Dezinfekcioni proces vrši se sve dok temperatura
ne dostigne 70°C. Kada temperatura tople vode i
dalje raste, protok kroz zaobilazni put za dezinfekciju
se sužava (proces termičke ravnoteže instalacije
tokom dezinfekcije), a kada dostigne 75°C, protok
se zaustavlja. Ovo služi zaštiti instalacije za toplu
vodu od pojave korozije i taloženja kamenca, kao
i radi smanjenja rizika od opekotina.
Termometar može, po izboru, da se montira u obe
verzije (A i B) da bi se izmerila i regulisala
temperatura tople vode.
Konstrukcija
1-13 Kako je prikazano na sl. 6
14 Zaobilazni put za dezinfekciju
15 Termometar
16 Zaptivni prsten Cu (bakar)
17 Dezinfekcioni modul
VD.D3.L2.45
Sl. 8 Šema instalacije za toplu vodu sa cirkulacijom - automatska verzija.
Sl. 9 Verzija bez pomoćne energije sa automatskom
funkcijom termalne dezinfekcije – B
© Danfoss | 2019.04 | 3
Tehnički podaci MTCV - mesing bez olova
Funkcija
Sl. 10 Verzija sa elektronski regulisanim dezinfekcionim
procesom - C
MTCV verzije A i B mogu se nadograditi do
elektronski regulisanog dezinfekcionog procesa
(verzija C).
Nakon uklanjanja dezinfekcionog priključka (sl. 6
elem. 13) može se postaviti adapter (sl. 12 elem.
21) a zatim i postaviti termo pogon TWA.
B
Temperaturni senzor PT 1000 mora se postaviti u
termometarsku glavu (sl. 12 elem. 19).
Termo pogon i senzor povezuju se sa elektronskim
regulatorom CCR2+, koji omogućava efikasan
dezinfekcioni proces u svakoj vertikali. Glavni
regulacioni modul radi unutar temperaturnog
opsega
35-60°C. Kada započinje dezinfekcioni proces/
tretman toplom vodom, CCR2+ kontroliše protok
kroz MTCV preko termo pogona TWA. Koristi od
elektronski regulisanog procesa sa CCR2+ su
sledeće:
• Obezbeđivanje potpune kontrole dezinfekcionog
procesa u svakoj pojedinačnoj vertikali.
• Optimizacija ukupnog vremena dezinfekcije.
• Opciono biranje temperature za dezinfekciju.
• Opciono biranje vremena za dezinfekciju.
• Direktno merenje i praćenje temperature vode
u svakoj pojedinačnoj vertikali.
• Mogućnost povezivanja sa regulatorom u
grejnoj podstanici ili kotlarnici (tj. Danfoss ECL)
ili sa BMS (Modbus).
Konstrukcija
1-13 Kako je prikazano na sl. 6
18 Zaobilazni put; (zatvoren
položaj)
19 Temperaturni senzor PT 1000
20 Zaptivni prsten Cu (bakar)
21 Adapter za povezivanje
termo pogona TWA
*
A
Sl. 11 – šema instalacije za dezinfekciju i registraciju temperature
A) ne zavisni sistem (potreban je sam o senzor S0)
B) nezavisni siste m (potrebni su senzor S0 i povezi vanje sa regulatorom prema spo ljnim vremenskim uslovim a ili drugim tipom
regulatora)
4 | © Danfoss | 2019.04
Sl.12 Verzija sa elektronski regulisanim dezinfekcionim
procesom - C
VD.D3.L2.45
Tehnički podaci MTCV - mesing bez olova
Tehnički podaci Maks. radni pritisak ...............................................10 bar
Probni pritisak ........................................................16 bar
Maks. polazna temperatura ...............................100 °C
kVS pri 20 °C:
- DN20 ............................................................1,8 m3/h
- DN15 ...........................................................1,5 m3/h
Histereza ......................................................................1,5 K
Naručivanje
Ventil - osnovna verzija A Kodni broj
DN 15 003Z4515
DN 20 003Z4520
Pribor i rezervni delovi
Dodatak Komentari
Termostatski dezinfekcioni modul - B DN 15/DN 20
Holender sa loptastom slavinom (za
šestougaoni inbus ključ 5 mm), DN 15
Termometar sa adapterom DN 15/DN 20
Utičnica za ESMB PT1000 DN 15/DN 20
Adapter za termo pogon DN 15/DN 20
Materijali delova u kontaktu sa vodom:
Telo ventila ..................................................................Rg5
Kućište opruge, itd. ...... od legure bakra bez olova
(CW724R)
Zaptivni prstenovi ................................................. EPDM
Opruga, bypass konusi .......................Nerđajući čelik
Konus .......................POM-C (acetalni homopolimer)
Kodni broj
003 Z2021
G ½ × Rp ½
G ¾ × Rp ¾ 003 Z1028
003 Z1027
003 Z1023
003 Z1024
003 Z1022
CCR2+ regulator takođe videti dodatak VD.D3.K1.02 003Z3851
CCR+ potčinjena jedinica takođe videti dodatak VD.D3.K1.02 003Z3852
Temperaturni senzor ESMB univerzalni
Temperaturni senzor ESMC nalegajući 08 7N 0011
Holender za lemljenje Cu 15mm
Holender za lemljenje Cu 18 mm
Holender za lemljenje Cu 22 mm
Holender za lemljenje Cu 28 mm
Termo aktuator TWA-A/NC, 24 V takođe videti dodatak VD.57.U4.02
takođe videti dodatak VD.D3.K1.02
DN 15
UN. R 1/2”
DN 20
UN. R 3/4”
08 7B11 84
003Z1034
003Z1035
003Z1039
003 Z1040
088H3110
VD.D3.L2.45
© Danfoss | 2019.04 | 5
Tehnički podaci MTCV - mesing bez olova
25 35 45 55 65 75 85
K
vs
K
vmin
K
vdis
osnovno
dezinfekcija
verzija
B
verzija
A
verzija
C
temperatura °C
početno podešavanje 50 °C
polazna
Regulacione karakteristike

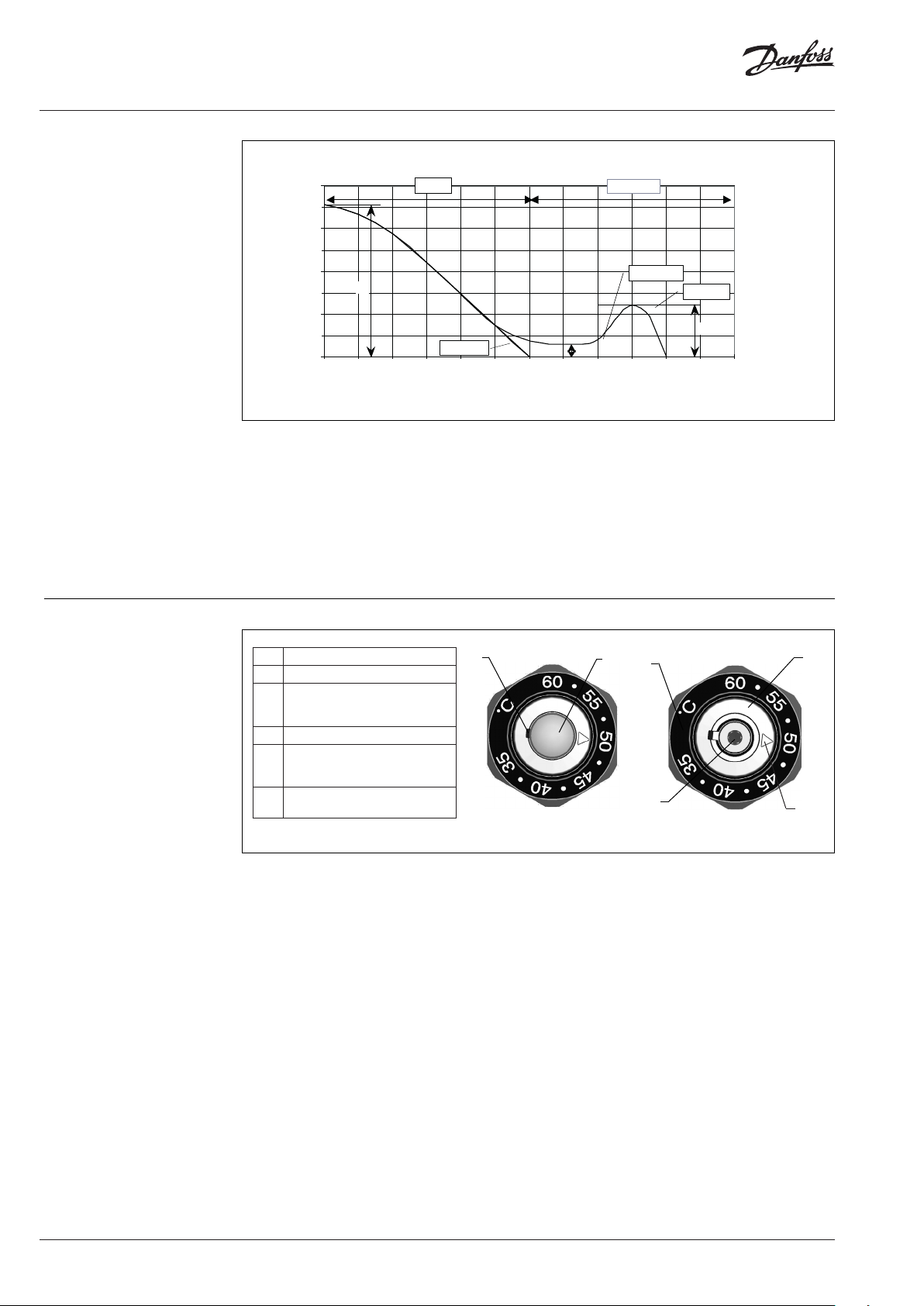

Sl. 13 MTCV regulacione karakteristike
Podešavanja glavnih
funkcija
• Osnovna verzija A
• Verzija B:
Kvmin = 0,15 m3/h - min. protok kroz zaobilazni
put kada se glavni regulacioni modul zatvori.
*Kv
= 0,60 m3/h za DN 20,
dis
*Kv
= 0,50 m3/h za DN 15 - maks. protok
dis
dezinfekcionog procesa po
temperaturi od 70 °C.
1 Prsten za podešavanje
2 Prsten sa referentnom tačkom
Plastični poklopac - zaštita
3
od neželjenog nepravilnog
rukovanja
4 Otvor za odvijač
Vijak za podešavanje
5
temperature - imbus ključ
2,5mm
Podešena vrednost referentne
6
temperature
4
Sl.14 MTCV podešavanje temperature
Temperaturni opseg: 35-60°C
Fabričko podešavanje MTCV 50°C
Temperatura se može podesiti nakon uklanjanja
plastičnog poklopca (3), koji se skida odvijačem
korišćenjem otvora (4). Vijak za podešavanje
temperature (5) mora se okrenuti pomoću imbus
ključa radi postizanja željene temperature na skali
sa referentnom tačkom. Plastični poklopac (3) se
mora gurnuti nazad na mesto nakon izvršenog
podešavanja.
• Verzija C:
*Kv
= 0,60 m3/h za DN 20 i DN 15 - protok
dis
kroz MTCV kada je dezinfekcioni modul u
potpunosti otvoren (regulacija na termo
pogonu TWA-NC).
* Kv
- Kv tokom dezinfekcionog procesa
dis
3
1
5
2
6
Preporučuje se kontrolisanje podešene temperature
termometrom. Temperatura potrošne tople vode
na poslednjem točećem mestu na vertikali mora
biti izmerena*. Razlika između izmerene
temperature na poslednjem točećem mestu i
temperature podešene na MTCV-u nastaje usled
gubitka toplote u cirkulacionoj cevi između
MTCV-a i točećeg mesta.
* gde su ugrađeni TVM ventili (termostatski mešajući ventili)
temperatura mora da se izmeri pre ugrađenog TVM ventila.
6 | © Danfoss | 2019.04
VD.D3.L2.45
0
10
20
30
40
50
60
70
0 0,20 0,40 0,60 0,80 1,00 1,20 1,40 1,60
Polazna temperatura °C
podešavanje
pri 60 °C
podešavanje pri 50 °C
podešavanje
pri 35 °C
Kv (m3/h)
55
60
65
70
75
80
0
0,10 0,20 0,30 0,40 0,500 0,60
Polazna temperatura °C
Kv (m3/h)
verzija B
verzija C
Tehnički podaci MTCV - mesing bez olova
Procedura podešavanja

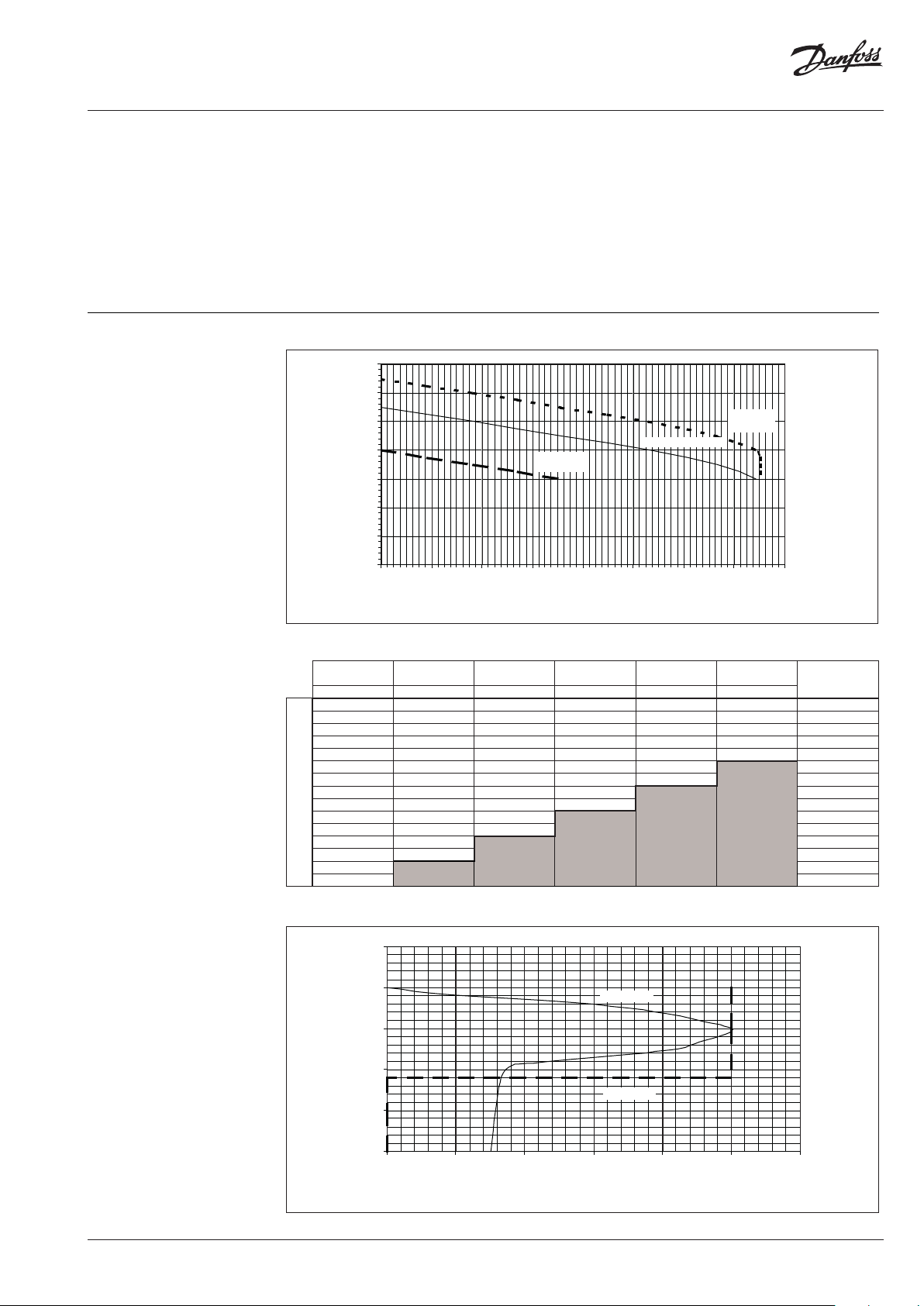

Prikaz pritiska i protoka
MTCV-a - DN 15
Potrebno podešavanje temperature MTCV-a
zavisi od potrebne temperature na poslednjem
točećem mestu i gubitaka toplote od tog točećeg
mesta do MTCV-a na istoj vertikali.
Primer:
Potrebna temperatura na
poslednjem točećem mestu: 48 °C
Gubitak toplote od poslednjeg
točećeg mesta do MTCV-a: 3 K
Diferencijalni pritisak 1 bar, DN 15
Potrebno:
tačno podešavanje MTCV-a
Rešenje:
Tačno podešavanje MTCV-a: 48 - 3 = 45 °C
Napomena:
Nakon novog podešavanja termometrom proveriti da li
je tražena temperatura na točećem mestu dostignuta i,
u skladu sa tim, da li je podešavanje MTCV-a tačno.
Sl. 15
Tabela 1
fabričko
podešavanje
60 °C 55 °C 50 °C 45 °C 40 °C 35 °C
65 60 55 50 45 40 0
62,5 57,5 52,5 47,5 42,5 37,5 0,238
60 55 50 45 40 35 0,427
57,5 52,5 47,5 42,5 37,5 32,5 0,632
55 50 45 40 35 30 0,795
52,5 47,5 42,5 37,5 32,5 0,963
50 45 40 35 30 1,087
47,5 42,5 37,5 32,5 1,202
45 40 35 30 1,283
42,5 37,5 32,5 1,351
40 35 30 1,394
37,5 32,5 1,437
Polazna temperatura °C
35 30 1,469
32,5 1,500
30 1,500
fabričko
podešavanje
fabričko
podešavanje
fabričko
podešavanje
fabričko
podešavanje
fabričko
podešavanje
kv
(m3/h)
Diferencijalni pritisak 1 bar, DN 15 - dezinfekcioni proces
VD.D3.L2.45
Sl. 16
© Danfoss | 2019.04 | 7
Tehnički podaci MTCV - mesing bez olova
Diferencijalni pritisak 1 bar, DN 20Prikaz pritiska i protoka
MTCV-a - DN 20
70
60
50
40
30
20
Polazna temperatura °C
10
0
0 0,20 0,40 0,60 0,80 1,00 1,20 1,40 1,60 1,80 2,00
Sl. 17
Tabela 2
fabričko
podešavanje
60 °C 55 °C 50 °C 45 °C 40 °C 35 °C
65 60 55 50 45 40 0,00
62,5 57,5 52,5 47,5 42,5 37,5 0,251
60 55 50 45 40 35 0,442
57,5 52,5 47,5 42,5 37,5 32,5 0,645
55 50 45 40 35 30 0,828
52,5 47,5 42,5 37,5 32,5 1,000
50 45 40 35 30 1,164
47,5 42,5 37,5 32,5 1,322
45 40 35 30 1,462
42,5 37,5 32,5 1,577
40 35 30 1,667
37,5 32,5 1,733
Temperatura medijuma °C
35 30 1,753
32,5 1,761
30 1,761
fabričko
podešavanje
Pr. 1
0.366
podešavanje
pri 35 °C
fabričko
podešavanje
podešavanje pri 50 °C
Kv (m
fabričko
podešavanje
3
/h)
fabričko
podešavanje
podešavanje
pri 60 °C
fabričko
podešavanje
kv
(m3/h)
Diferencijalni pritisak 1 bar, DN 20 - dezinfekcioni proces
80
75
70
65
Polazna temperatura °C
60
55
0
Sl. 18
0,10 0,20 0,30 0,40 0,50 0,60 0,70
Kv m
3
/h
verzija B
verzija C
8 | © Danfoss | 2019.04
VD.D3.L2.45
Tehnički podaci MTCV - mesing bez olova
p
.
VV
+
Primer proračuna
Primer:
Proračun se vrši za trospratnu
zgradu sa 8 vertikala.
U cilju pojednostavljenja proračuna,
korišćene su sledeće
pretpostavke:
• Toplotni gubici po metru cevi,
q1 =10 W/m *
* tokom proračuna zahteva se
izračunavanje toplotnih gubitaka
u skladu sa specifičnim državnim
standardima).
Obično izračunati gubici toplote zavise od:
- Dimenzije cevi
- Izolacionih materijala
- Temperature okruženja u kom se nalazi cev
- Efikasnosti i stanja izolacije
Sl. 19 Šema instalacije
I Osnovna operacija
Izračunavanje:
• izračunavanje gubitaka toplote u svakoj
vertikali
(Qr) i horizontalnoj cevi (Qh)
Qr = l
veertikale x q = ( 10 + 10 ) x 10 = 200 W
Qh = l horiz. x q = 10 x 10= 100 W
• Tabela 3 pokazuje rezultate izračunavanja:
• Temperatura tople vode na ulazu, T
sup
• Pad temperature kroz sistem,∆T= 5 K
• Rastojanje između vertikala, L = 10m
• Visina vertikala, l = 10m
• Šema instalacije kako je prikazana dole:
o
˙
V
˙
V
c
&
V
=
c
˙
V
p
V
o
.o.
= 55°C
Tabela 3
gubici toplote
vertikala
1 200 100 300 2400 36 412
2 200 100 300 2100 0,09 38 376
3 200 100 300 1800 0,1 40 339
4 200 100 300 1500 0,12 43 299
5 200 100 300 1200 0,14 47 256
6 200 100 300 900 0,18 52 210
7 200 100 300 600 0,25 63 157
8 200 100 300 300 0,4 94 94
U
vertikalama
Qr (W) Q h (W) Vo (l/h) Vc (l /h)
U
horizontalnoj
cevi
Ukupno u
svakom delu
(W)
ΣQ ukupno
(W)
Faktor
vertikale
Protok u
svakom delu
Ukupni
protok
VD.D3.L2.45
© Danfoss | 2019.04 | 9
Tehnički podaci MTCV - mesing bez olova
V
&
V
&
Primer proračuna (nastavak)
• Ukupni protok u sistemu za cirkulaciju vrele
vode se izračunava pomoću formule:
&
=
V
&
Q
∑
Δ
tcr
hww
ΣQ - ukupni gubici toplote u instalacijama, (kW)
stoga:
total
V
C
4,2
=
518,41
××
= 0,114 l/s = 412 l/h
Ukupan protok u cirkulacionom sistemu tople
vode je: 412 l/h - dimenzije cirkulacione
pumpe će biti prilagođene za ovaj protok.
•
Protok svake uzlazne cevi se izračunava
pomoću formule:
Protok u vertikali br. 1:
Q
&&
VV
o
×=
co
QQ
+
po
stoga:
1
&
412V
0
200
×=
2100200
+
= 35,84 l/h ≅ 36 l/h
Protok u preostalim vertikalama trebalo bi da
se izračuna na isti način.
• Pad pritiska u sistemu Radi pojednostavljenja
izračunavanja date su sledeće pretpostavke:
- Pad linearnog pritiska, p
= 60 Pa/m (Linearni
l
pritisak je isti za sve cevi)
- Pad lokalnog pritiska jednak je 33 % ukupnog
pada linearnog pritiska, pr = 0,33 p
stoga:
pr = 0,33 × 60 = 19,8 Pa/m ≅ 20 Pa/m
l
- Za dato izračunavanje
p
= pr + pl = 60 + 20 = 80 Pa/m
osnovno
- Pad lokalnog pritiska preko MTCV-a
izračunava se na osnovu:
⎛
⎜
=
Δp
MTCV
⎜
⎝
Kv
⎞
×
V01,0
0
⎟
⎟
⎠
2
&
gde je:
Kv - prema sl. 19 strana 10 u ovom slučaju
Kv = 0,366 m3/h za početno podešavanje 50°C
- protok kroz MTCV pri polaznoj
0
temperaturi od 50°C (l/h)
• Kada je projektovani protok izračunat,
pogledajte sl. 17 na strani 9.
Molimo obratite pažnju:
tokom izračunavanja pada pritiska preko ventila mora
se pratiti temperatura vode koja kruži u sistemu. MTCV
- Višefunkcijski termostatski cirkulacioni ventil ima
promenljivu Kv vrednost koja
fabrički podešena temperatura i protočna temperatura.
Kada su
se izračunava pomoću sledeće formule:
i Kv poznati, pad pritiska preko MTCV-a
0
⎛
×
V01,0
⎜
=
Δp
MTCV
⎜
Kv
⎝
stoga:
Δp
•
Diferencijalni pritisak na mestu pumpe:
=
MTCV
∆p
= (0,01 x 94 / 0,366 )2 = 6,59 kPa
MTCV
*p
9401,0
×
⎛
⎜
366,0
⎝
= ∆
pumpa
krug
= 14,4 + 6,59 = 21 kPa
Gde je:
∆p
- pad pritiska u kritičnom krugu (tabela 4)
krug
*p
- uključuje pad pritiska preko svih uređaja
pumpa
u cirkulacionoj instalaciji poput: kotla,
hvatača nečistoće itd.
zavisi od dve vrednosti:
2
&
⎞
0
⎟
⎟
⎠
2
⎞
=
⎟
⎠
+ ∆p
MTCV
kPa 6,59
10 | © Danfoss | 2019.04
Tabela 4
pad pritiska preko MTCV-a
uzlazna
cev
U uzlaznim
cevima
(kPa)
1 1,6 1,6 14,4 36 0,97
2 1,6 1,6 12,8 38 1,07
3 1,6 1,6 11,2 40 1,19
4 1,6 1,6 9,6 43 1,38
5 1,6 1,6 8,0 47 1,64
6 1,6 1,6 6,4 52 2,01
7 1,6 1,6 4,8 63 2,96
8 1,6 1,6 3,2 94 6,59
U sabirnoj cevi
(kPa)
p
kolo
(kPa)
V0-protok
(l/h)
∆mMTCV pad
pritiska
(kPa)
Ukupan
pritisak u
pumpi
(kPa)
21
VD.D3.L2.45
Tehnički podaci MTCV - mesing bez olova
V
&
V
&
Primer proračuna (nastavak)
II Dezinfekcija
Gubici toplote i pad pritiska treba da se
izračunavaju prema novim uslovima.
- temperatura tople vode na ulazu tokom
dezinfekcije T
- temperatura okruženja *T
(*T
- prema obaveznim standardima i
amb
= 70 °C
dis
amb
= 20°C
normama)
1. Gubici toplote se izračunavaju pomoću
formule:
q1 = Kj x l x ∆T1 → Kj x l = q1/∆T1
za osnovni proces
q2 = Kj x l x ∆T2 → Kj x l = q2 /∆T2
za dezinfekcioni proces
Stoga:
⎛
Δ
T
2
⎜
=
=
qq
q
12
1
⎜
Δ
T
1
⎝
⎞
−
TT
ambdis
⎟
⎟
−
TT
ambsup
⎠
za dati slučaj:
C 20C 70
°− °
=
2
⎜
⎝
⎛
(W/m) 10q
⎞
W/m 14,3
=
⎟
C 20C 55
°− °
⎠
U ovom slučaju tokom dezinfekcionog
procesa gubici toplote rastu za oko 43%.
2. Potreban protok
Usled uzastopnog dezinfekcionog procesa
(korak po korak) treba da se izračuna samo
kritični krug.
Za dati slučaj:
Q
= Qr + Qh
dis
Q
= ((10+10) + (8 × 10)) × 14,3 W/m =
dis
1430 W = 1,43 kW
stoga:
2
2460,01
×
0,6
⎞
⎟
⎠
kPa 16,81
=
Δp
⎛
=
⎜
MTCV
⎝
Usled nižeg protoka u poređenju sa osnovnim
stanjem (412 l/h), pad pritiska u instalaciji, p
krug
trebalo bi ponovo izračunati
2
w
Δp
2
gde je:
w - brzina vode (m/s)
Upoređivanjem uslova tokom osnovne
operacije i dezinfekcije treba proceniti:
2
V
dis
pp ×=
basicdis
2
V
c
gde je:
V
- protočna dezinfekcija (l/h)
dis
VC - osnovni protok (l/h)
Stoga:
- za prvi deo instalacije
2
246
⎞
1
dis
⎛
×=
80p
⎜
⎝
412
=
⎟
⎠
Pa/m 29
Ovo izračunavanje bi trebalo izvršiti za sve
kritične krugove. Tabela 5 pokazuje rezultat
izračunavanja.
Za kritični krug:
p
= 0,57 + 0,68 + 0,84 + 1,08 + 1,48
dis(krug)
+ 2,20 + 3,93 + 21,92 = 32,70 kPa
p
dispumpa
= p
dis(krug)
+ ∆p
MTCV
= 32,70 + 16,81 = 49,51 kPa
Pumpu treba tako izabrati da zadovolji oba
zahteva:
Protok:
1,43
&
V
=
dis
54 ,18
×
==
3. Potrebni pritisak
Potrebni pritisak tokom dezinfekcionog
l/h 246l/s 0,0684
• osnovna operacija,
= 412 l/h i p
0
• vršenje dezinfekcije
= 246 l/h i P
0
procesa treba proveriti
p
dispumpa
gde je:
Δp
MTCV
= p
=
dis(krug)
⎛
⎜
⎜
⎝
Kv
+ ∆p
&
×
V01,0
MTCV
2
⎞
0
⎟
⎟
⎠
Tabela 5
pad pritiska u krugu tokom dezinfekcionog procesa
protok (l/h)
osnovno dezinfekcija
412 246 29 20 0,57
376 246 34 20 0,68
339 246 42 20 0,84
299 246 54 20 1,08
256 246 74 20 1,48
210 246 110 20 2,20
157 246 196 20 3,93
94 246 548 40 21,92
novi pad pritiska
(Pa/m)
dužina
(m)
= 21 kPa
pumpa
= 49,51 kPa
pumpa
pad pritiska
(kPa)
∑ 32,70
Ukupan pad
pritiska u
kritičnom krugu
32,70
VD.D3.L2.45
© Danfoss | 2019.04 | 11
Tehnički podaci MTCV - mesing bez olova
Dimenzije
Unutrašnji
navoj
DN 15 Rp 1/2 Rp 1/2 79 129 75 215 0,56
DN 20 Rp 3/4 Rp 3/4 92 129 80 230 0,63
Sl. 20
A a H H1 L L1
ISO 7/1 mm
Težina
(kg)
12 | © Danfoss | DHS-SRMT/SI | 2019.04
VD.D3.L2.45
Loading...
