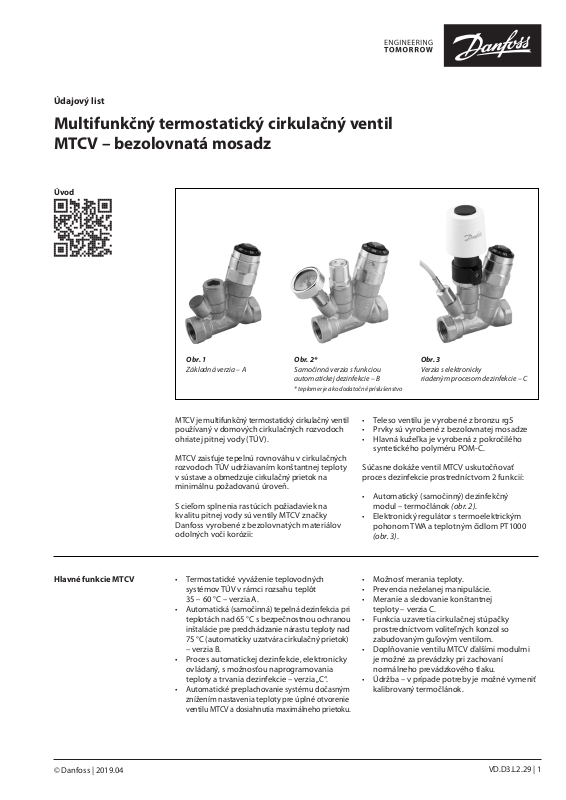

Danfoss MTCV Data sheet [sk]

Údajový list

Multifunkčný termostatický cirkulačný ventil
MTCV – bezolovnatá mosadz

Úvod

Hlavné funkcie MTCV

Obr. 1

Základná verzia – A

MTCV je multifunkčný termostatický cirkulačný ventil
používaný v domových cirkulačných rozvodoch
ohriatej pitnej vody (TÚV).

MTCV zaisťuje tepelnú rovnováhu v cirkulačných
rozvodoch TÚV udržiavaním konštantnej teploty
v sústave a obmedzuje cirkulačný prietok
minimálnu požadovanú úroveň.

S cieľom splnenia rastúcich požiadaviek na
kvalitu pitnej vody sú ventily MTCV značky
Danfoss vyrobené z bezolovnatých materiálov
odolných voči korózii:

• Termostatické vyváženie teplovodných
systémov TÚV v rámci rozsahu teplôt
35 – 60 °C – verzia A.

• Automatická (samočinná) tepelná dezinfekcia pri
teplotách nad 65 °C s bezpečnostnou ochranou
inštalácie pre predchádzanie nárastu teploty nad
75 °C (automaticky uzatvára cirkulačný prietok)
– verzia B.

• Proces automatickej dezinfekcie, elektronicky
ovládaný, s možnosťou naprogramovania
teploty a trvania dezinfekcie – verzia „C“.

•

Automatické preplachovanie systému dočasným
znížením nastavenia teploty pre úplné otvorenie
ventilu MTCV a dosiahnutia maximálneho prietoku

Obr. 2*

Samočinná verzia s funkciou
automatickej dezinfekcie – B

* teplomer je ako dodatočné príslušenstvo

na

Obr. 3

Verzia s elektronicky
riadeným procesom dezinfekcie – C

• Teleso ventilu je vyrobené z bronzu rg5

• Prvky sú vyrobené z bezolovnatej mosadze

• Hlavná kužeľka je vyrobená z pokročilého
syntetického polyméru POM-C.

Súčasne dokáže ventil MTCV uskutočňovať
proces dezinfekcie prostredníctvom 2 funkcií:

• Automatický (samočinný) dezinfekčný
modul – termočlánok (obr. 2).

• Elektronický regulátor s termoelektrickým
pohonom TWA a teplotným čidlom PT1000
(obr. 3).

• Možnosť merania teploty.

• Prevencia neželanej manipulácie.

• Meranie a sledovanie konštantnej
teploty – verzia C.

• Funkcia uzavretia cirkulačnej stúpačky
prostredníctvom voliteľných konzol so
zabudovaným guľovým ventilom.

• Doplňovanie ventilu MTCV ďalšími modulmi
je možné za prevádzky pri zachovaní
normálneho prevádzkového tlaku.

• Údržba – v prípade potreby je možné vymeniť
kalibrovaný termočlánok.

.

© Danfoss | 2019.04

VD.D3.L2.29 | 1

Údajový list MTCV – bezolovnatá mosadz

Funkcia

Obr. 4 Základná verzia ventilu MTCV – A

MTCV – je termostatický, priamočinný,
proporcionálny

4) sa nachádza
účelom reagovania

ventil. Termočlánok (obr. 6, prvok

v kuželi ventilu (obr. 6, prvok 3) za

na zmeny teplôt.

Akonáhle sa teplota vody zvýši nad stanovenú
hodnotu, termočlánok sa roztiahnei a kužeľ
ventilu sa posunie smerom k sedlu ventilu,
čím sa obmedzí cirkulačný prietok.

Akonáhle sa teplota vody zníži pod stanovenú
hodnotu, termočlánok otvorí ventil a umožní
v potrubnom okruhu väčší prietok. Ventil je
v rovnováhe (menovitý prietok = vypočítaný
prietok), ak teplota vody dosiahla hodnotu
nastavenú na ventile.

Charakteristiky regulácie ventilu MTCV sú
zobrazené

na obr. 13, verzia A.

Ak bude teplota vody o 5 °C vyššia ako stanovená
hodnota, prietok cez ventil sa zastaví.

Špeciálne tesnenie termočlánku ho chráni pred
priamym stykom s vodou, čo predlžuje životnosť
termočlánku a súčasne zabezpečuje presnú reguláciu.

Poistná pružina (obr. 6, prvok 6) chráni termočlánok
pred poškodením pri prekročení teploty vody nad
stanovenú hodnotu.

Konštrukcia

1. Telo ventilu

2. Pružina

3. Kužeľ

4. Termočlánok

5. O-krúžok

6. Poistná pružina

7. Nastavovací krúžok

8. Nastavovacia otočná hlavica

9. Krytka pre zakrytie nastavenia

10. Kužeľ pre dezinfekčný modul

11. Poistná pružina

12. Prípojka pre teplomer

13. Prípojka pre dezinfekčný modul

2 | © Danfoss | 2019.04

Obr. 5 Príklad ventilu MTCV/základná verzia/umiestnenie v domovom systéme ohriatej pitnej vody (TÚV)

Obr. 6 Konštrukcia – základná verzia – A

VD.D3.L2.29

Údajový list MTCV – bezolovnatá mosadz

Funkcia

Obr. 7 Samočinná verzia MTCV s funkciou automatickej
tepelnej dezinfekcie – B

* teplomer ako príslušenstvo

Štandardnú verziu MTCV – A je možné jednoducho
a rýchlo upraviť na funkciu tepelnej dezinfekcie proti
baktériám Legionella v teplovodných systémoch TÚV.

Po odmontovaní záslepky z dezinfekčnej prípojky
(obr. 6, prvok 13) – (dá sa to urobiť za pracovných
podmienok pod tlakom) je možné namontovať
termostatický dezinfekčný modul (obr. 9, prvok 17).

Dezinfekčný modul bude riadiť prietok na základe
regulačných charakteristík, (obr. 13 – verzia B),

čím

sa vykonáva tepelná dezinfekcia rozvodov TÚV.

Namontovaný dezinfekčný modul automaticky
otvára prietokový ventil pri Kv min = 0,15 m3/h,
čím sa umožní prietok pre dezinfekciu. Vo verzii
A ventilu MTCV je tento prietokový ventil za účelom
zabránenia usadzovania nečistôt a vápnika neustále
zatvorený. Ventil MTCV je teda možné takto vybaviť
dezinfekčným modulom aj po dlhej dobe práce vo
verzii A bez rizika zablokovania prietokového ventilu

Regulačný modul v základnej verzii A pracuje
v rozsahu teplôt 35 – 60 °C. Akonáhle vystúpi
teplota teplej vody nad 65 °C, spustí sa proces
dezinfekcie – znamená to, že sa prietok cez hlavné
sedlo ventilu MTCV zastaví a otvorí sa prietokový
ventil pre „dezinfekčný prietok“.
sa teraz vykonáva dezinfekčným

Regulačná funkcia

modulom, ktorý
otvorí prietokový ventil, akonáhle bude teplota
nad 65 °C.

Dezinfekčný proces sa vykonáva dovtedy, kým sa
nedosiahne teplota 70 °C. Ak teplota stúpa ďalej,
prietok cez dezinfekčný prietokový ventil sa zníži
(proces tepelného vyváženia rozvodov počas
dezinfekcie) a pri dosiahnutí teploty 75 °C sa
prietok zastaví. Je to kvôli ochrane teplovodnej
inštalácie pred koróziou a usadeninami vápnika
a rovnako aj kvôli zníženiu rizika popálenia.

Voliteľne je možné za účelom merania a kontroly
teploty cirkulujúcej teplej vody na obidve verzie
A aj B namontovať teplomer.

.

Konštrukcia

1-13 Podľa popisu na obr. 6

14 Obtok pre dezinfekciu
15 Teplomer
16 Tesnenie Cu
17 Dezinfekčný modul

VD.D3.L2.29

Obr. 8 Schéma teplovodnej inštalácie s cirkuláciou TÚV – samočinná verzia.

Obr. 9 Dizajn – Samočinná verzia s funkciou

automatickej tepelnej dezinfekcie – B

© Danfoss | 2019.04 | 3

Údajový list MTCV – bezolovnatá mosadz

Funkcia

Obr. 10 Verzia s elektronicky ovládaným procesom
dezinfekcie – C

Verzie A a B ventilu MTCV je možné rozšíriť na
elektronicky regulovaný proces dezinfekcie
(verzia C).

Po odmontovaní záslepky dezinfekčnej prípojky

(obr. 6, prvok 13)

je možné namontovať adaptér

(obr. 12, prvok 21) a termoelektrický pohon TWA.

B

Teplotné čidlo PT 1000 je nutné pripevniť do
hlavy teplomera (obr. 12, prvok 19).
Termoelektrický pohon a čidlo sú pripojené
k elektronickému

regulátoru CCR2+, čo umožňuje
účinný a efektívny proces dezinfekcie v každej
stúpačke cirkulácie. Hlavný regulačný modul
pracuje v rozsahu teplôt
spustí proces dezinfekcie/teplotná

35 – 60 °C. Keď sa

úprava vody,
CCR2+ kontroluje prietok cez ventil MTCV
prostredníctvom termoelektrického pohonu TWA.
Výhody elektronicky regulovaného procesu
dezinfekcie prostredníctvom CCR2+ sú nasledovné:

• Poskytovanie plnej kontroly nad procesom

dezinfekcie v každom jednotlivom
stúpačkovom potrubí.

• Optimalizácia celkového času dezinfekcie.

• Voliteľný výber teploty pre dezinfekciu.

• Voliteľný výber času pre dezinfekciu.

• Online meranie a sledovanie teploty vody

v každom jednotlivom stúpačkovom potrubí.

• Umožnenie pripojenia k regulátoru

výmenníkovej stanice alebo v kotolni
(t. j. Danfoss ECL) alebo k BMS (Modbus).

Konštrukcia

1-13 Podľa popisu na obr. 6
18 Obtok; (v zatvorenej pozícii)

19 Teplotný snímač PT 1000
20 Tesnenie Cu
21 Adaptér na pripojenie

termoelektrického pohonu TWA

*

A

Obr. 11 – schéma inštalácie pre dezinfekčnú a registračnú teplotu

A) samostatný systém ( potreba len snímača S0)
B) závi slý systém (potreba snímača S0 a p ripojenie k regulácii te ploty alebo inej)

4 | © Danfoss | 2019.04

Obr. 12 Verzia s elektronicky ovládaným procesom
dezinfekcie – C

VD.D3.L2.29

Údajový list MTCV – bezolovnatá mosadz

Technické údaje Maximálny prevádzkový tlak.............................10 bar

Skúšobný tlak ..........................................................16 bar

Maximálna teplota prietoku ..............................100 °C

kVS pri 20 °C:

- DN20 ............................................................1,8 m/h

- DN15 ............................................................1,5 m³/h

Hysteréza .....................................................................1,5 K

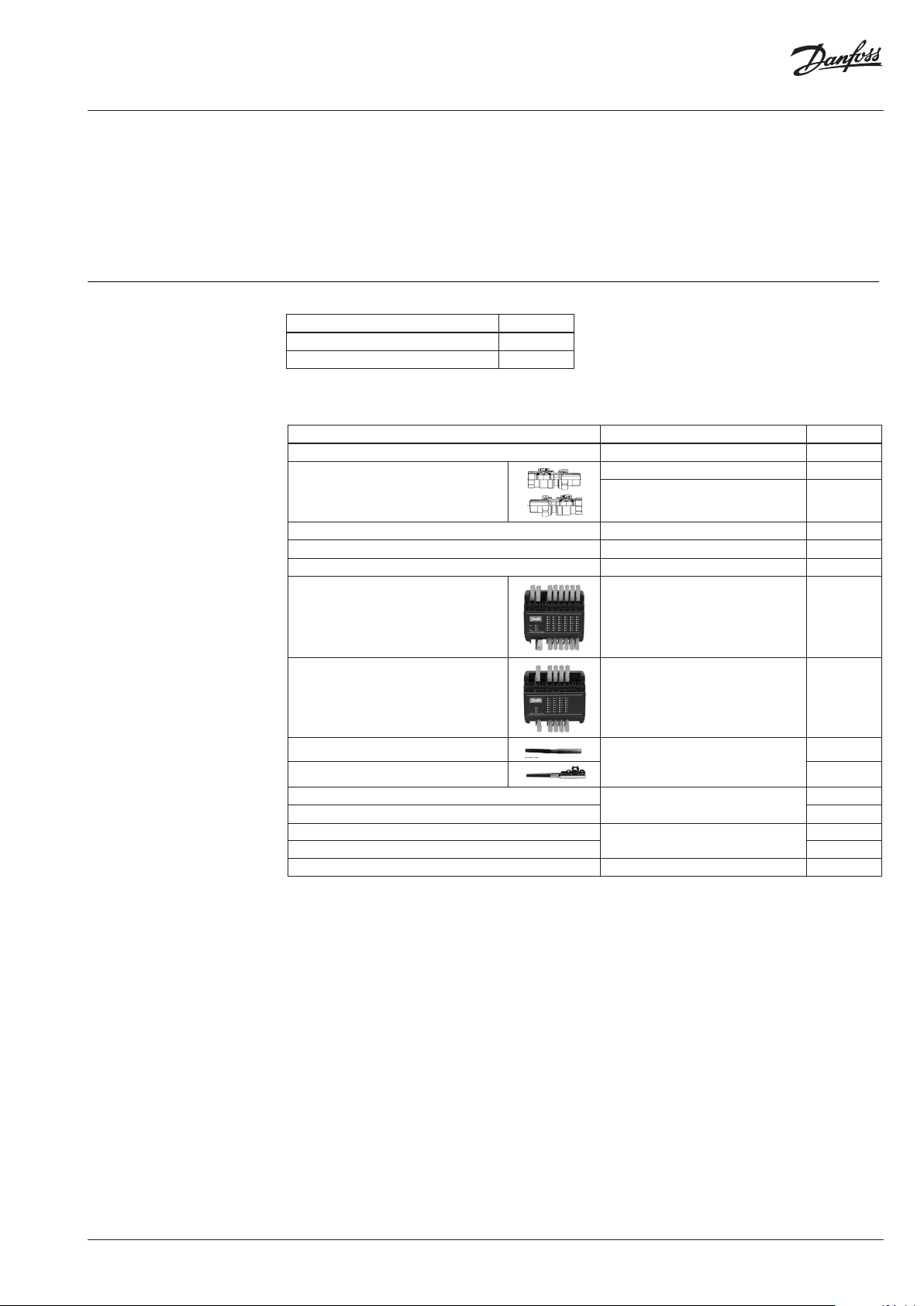

Objednávanie

Ventil – základná verzia A Obj. číslo

DN 15 003Z4515
DN 20 003Z4520

Príslušenstvo a náhradné diely

Príslušenstvo Poznámky

Termostatick ý dezinfekčný modul – B DN 15/DN 20

Spojky s uzatváracím guľovým ventilom (pre
imbusový kľúč 5 mm), DN 15

Teplomer s adaptérom DN 15/DN 20
Vsuvka pre ESMB PT1000 DN 15/DN 20
Adaptér pre termopohon DN 15/DN 20

Materiály dielov prichádzajúcich do kontaktu s vodou

Telo ventilu ...................................................................Rg5

Priestor pružiny atď. ..........Hliník Cuphin (CW724R)

O-krúžky ................................................................... EPDM

Pružina, obtok kuželiek .......................Nerezová oceľ

Kužeľka .................... POM-C (polyacetal kopolymér)

Obj. číslo

003 Z2021

G ½ × Rp ½

G ¾ × Rp ¾ 003 Z1028

003 Z1027

003 Z1023
003 Z1024
003 Z1022

Regulátor CCR2+ pozrite si tiež prílohu VD.D3.K1.02 003 Z3851

Podriadená jednotka CCR+ pozrite si tiež prílohu VD.D3.K1.02 003Z38 52

Teplotný snímač ESMB Universal

Teplotný snímač ESMC contact 08 7N 0011

Spojky pre vonkajší závit Cu 15 mm
Spojky pre vonkajší závit Cu 18 mm
Spojky pre vonkajší závit Cu 22 mm
Spojky pre vonkajší závit Cu 28 mm
Termopohon TWA-A/NC, 24 V pozrite si tiež prílohu VD.57.U4.02

pozrite si tiež prílohu VD.D3.K1.02

DN 15
int. R 1/2”

DN 20
int. R 3/4”

08 7B11 84

003Z1034
003Z1035
003Z1039
003 Z1040
088H3110

VD.D3.L2.29

© Danfoss | 2019.04 | 5

Údajový list MTCV – bezolovnatá mosadz

25 35 45 55 65 75 85

K

vs

K

vmin

K

vdis

základ

dezinfekcia

verzia B

verzia C

version A

teplota °C

prednastavenie 50 °C

prietok

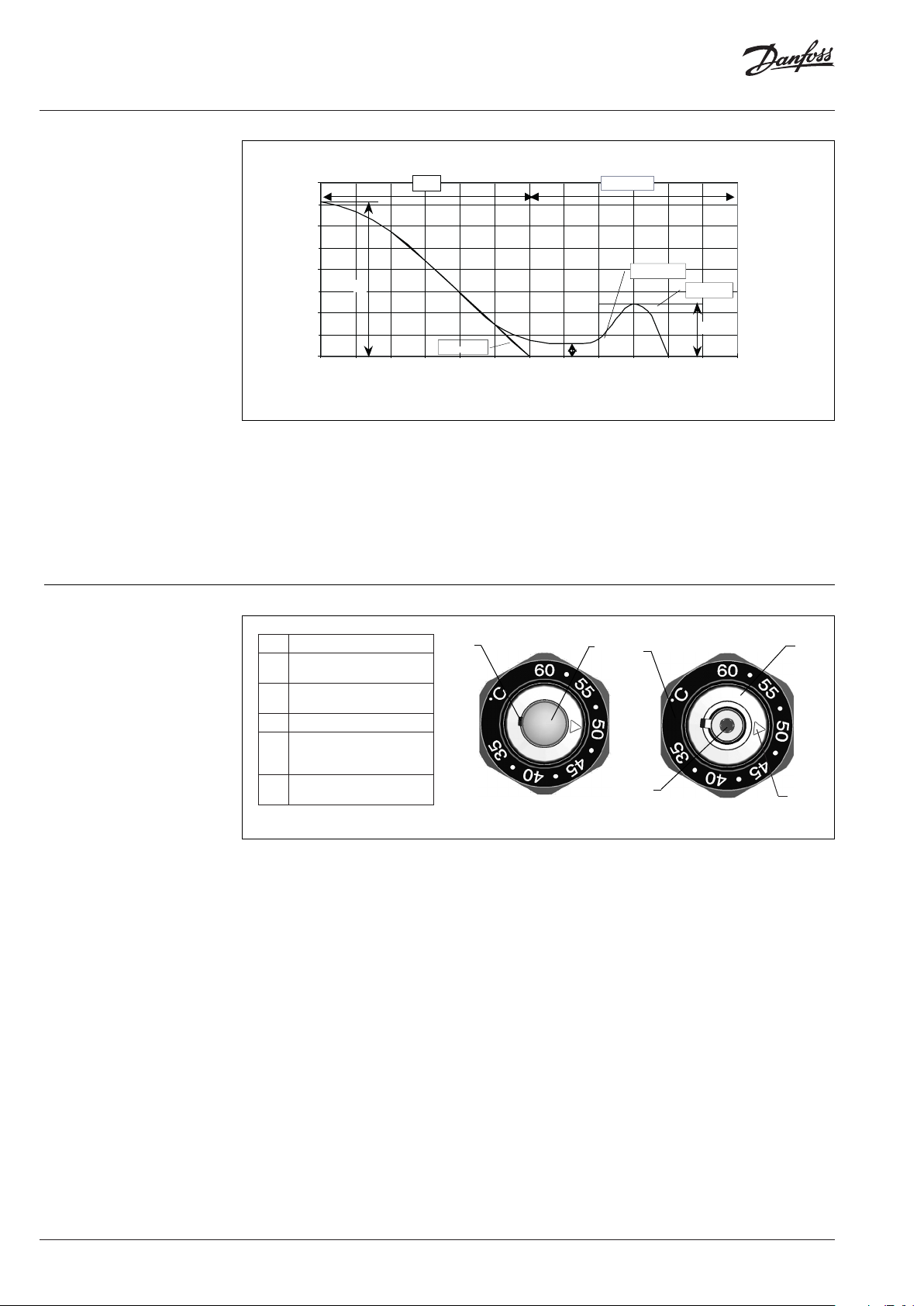

Regulačné charakteristiky

Obr. 13 Regulačné charakteristiky ventilu MTCV

Nastavenie hlavných funkcií

• Základná verzia A

• Verzia B:

• Kvmin = 0,15 m3/h – min. prietok cez obtok,
keď je hlavný regulačný modul zatvorený.

*Kv

= 0,60 m3/h pre DN 20,

dis

*Kv

= 0,50 m3/h pre DN 15 – max. prietok

dis

procesu dezinfekcie pri teplote 70 °C.

1 Nastavovací krúžok

Krúžok s referenčným

2

bodom
Plastický kryt – ochrana pred

3

neželanou manipuláciou

4 Otvor pre skrutkovač

Skrutka pre nastavovanie

5

teploty – imbusový kľúč
2,5 mm

Ukazovateľnastavenia

6

teploty

4

Obr. 14 Nastavenie teploty ventilu MTCV

Rozsah teplôt: 35 – 60 °C
prednastavenie ventilu MTCV od výroby: 50 °C

Nastavenie teploty je možné vykonať po odobraní
plastového krytu (3), jeho zdvihnutím pomocou
skrutkovača cez otvor (4). Skrutku pre nastavenie
teploty (5) je nutné otočiť pomocou imbusového
kľúča tak, aby predstavoval požadovanú teplotu
na mierke s orientačným bodom. Plastový kryt (3)
je nutné po vykonaní nastavenia zatlačiť naspäť
na svoje miesto.

• Verzia C:
*Kv

= 0,60 m3/h pre DN 20 a DN 15 – prietok

dis

cez MTCV, ak je dezinfekčný modul úplne otvorený
(regulácia termoelectrickým pohonom TWA-NC).

* Kv

– Kv počas procesu dezinfekcie

dis

3

1

5

Odporúča sa kontrolovat‘ nastavenú teplotu
pomocou teplomera. Je potrebné odmerať
teplotu teplej vody na poslednom odbernom
mieste stupačky*. Rozdiel medzi nameranou
teplotou na poslednom odbernom mieste
a teplotou nastavenou na ventile MTCV nastáva
kvôli stratám tepla v potrubí medzi ventilom
MTCV a odberným miestom.

* Tam, kde sú nainštalované ventily TVM (termostatické zmiešavacie

ventily), teplotu je nutné merať pred ventilom TVM.

2

6

6 | © Danfoss | 2019.04

VD.D3.L2.29

0

10

20

30

40

50

60

70

0 0,20 0,40 0,60 0,80 1,00 1,20 1,40 1,60

Prietoková teplota °C

nastavenie
pri 60 °C

nastavenie pri 50 °C

nastavenie
pri 35 °C

Kv (m3/h)















0,10

0,20

0,30

0,40 0,500

Prietoková teplota °C

.YPK

verzia B

verzia C

0,60

Údajový list MTCV – bezolovnatá mosadz

Postup nastavenia

Graf tlaku a prietoku ventilu
MTCV – DN 15

Požadované nastavenie teploty ventilu MTCV
MTCV závisí od teploty požadovanej na
poslednom odbernom mieste a od tepelných
strát úseku odberného miesta k ventilu MTCV
v rovnakom stupačkovom potrubí.

Príklad:

Požadovaná teplota na poslednom
odbernom mieste: 48 °C
Tepelné straty od posledného odberného
miesta k ventilu MTCV: 3 K

Diferenčný tlak 1 bar, DN 15

Požadované:

správne nastavenie ventilu MTCV

Riešenie:

Správne nastavenie ventilu MTCV: 48 - 3 = 45 °C

Poznámka:
Po novom nastavení použite teplomer na kontrolu,
či sa dosahuje požadovaná teplota na odbernom
mieste a podľa potreby opravte nastavenie ventilu MTCV.

Obr. 15

Tabuľka 1

prednastavenie prednastavenie prednastavenie prednastavenie prednastavenie prednastavenie

60 55 50 45 40 35
65 60 55 50 45 40 0

62,5 57,5 52,5 47,5 42,5 37,5 0,238

55 50 45 40 35 30 0,427

57,5 52,5 47,5 42,5 37,5 32,5 0,632

55 50 45 40 35 30 0,795

52,5 47,5 42,5 37,5 32,5 0,963

50 45 40 35 30 1,087

47,5 42,5 37,5 32,5 1,202

45 40 35 30 1,283

42,5 37,5 32,5 1,351

Prietoková teplota °C

40 35 30 1,394

37,5 32,5 1,437

35 30 1,469

32,5 1,500

30 1,500

Diferenčný tlak 1 bar, DN 15 – proces dezinfekcie

Obr. 16

kv

(m3/h)

VD.D3.L2.29

© Danfoss | 2019.04 | 7

Údajový list MTCV – bezolovnatá mosadz



Prietoková teplota °C



Prietoková teplota °C

Diferenčný tlak 1 bar, DN 20Graf tlaku a prietoku ventilu

MTCV – DN 20















0,20



Pr. 1



0,40 0,60 0,80 1,00

nastavenie pri 50 °C

nastavenie
pri 35 °C

.YPK

1,20

1,40 1,60

Obr. 17

Tabuľka 2

prednastavenie prednastavenie prednastavenie prednastavenie prednastavenie prednastavenie

60 °C 55 °C 50 °C 45 °C 40 °C 35 °C

65 60 55 50 45 40 0

62,5 57,5 52,5 47,5 42,5 37,5 0,251

60 55 50 45 40 35 0,442

57,5 52,5 47,5 42,5 37,5 32,5 0,645

55 50 45 40 35 30 0,828

52,5 47,5 42,5 37,5 32,5 1,000

50 45 40 35 30 1,164

47,5 42,5 37,5 32,5 1,322

45 40 35 30 1,462

42,5 37,5 32,5 1,577

Prietoková teplota °C

40 35 30 1,667

37,5 32,5 1,733

35 30 1,753

32,5 1,761

30 1,761

nastavenie
pri 60 °C

1,80 2,00

kv

(m3/h)

Diferenčný tlak 1 bar, DN 20 – proces dezinfekcie













0,10

0,20 0,30 0,40

Obr. 18

.YP

verzia B

verzia C



K

0,50

0,60 0,70

8 | © Danfoss | 2019.04

VD.D3.L2.29

Údajový list MTCV – bezolovnatá mosadz

p.o

.

VV

+

Príklad výpočtu

Príklad:

Výpočet je vykonaný pre 3-podlažnú
budovu s 8-mi stupačkovými
potrubiami.

Za účelom zjednodušenia výpočtu
boli použité nasledovné
predpoklady:

• Tepelné straty na meter
potrubia,
q1 =10 W/m *

* počas výpočtu sa požaduje, aby
sa počítali tepelné straty podľa
štandardov špecifických pre danú
krajinu).

Zvyčajne sú tepelné straty závislé od:

- rozmeru potrubia,

- materiálov použitých v izoláciách,

- okolitej teploty miesta, kde je umiestnené
potrubie,

- účinnosti a stavu izolácie.

Obr. 19 schéma inštalácie

• Teplota prívodu teplej vody, T

= 55 °C

sup

• Pokles teploty v systéme, ∆T= 5 K

• Vzdialenosť medzi stúpačkovými potrubiami,
L = 10 m

• Výška stúpačkových potrubí, l = 10 m

• Schéma inštalácie zobrazená nižšie:

I Základná prevádzka

o

˙

V

Výpočet:

• výpočet tepelných strát v každom
stúpačkovom potrubí (Qr) a zberač (Qh)
Qr = l stúpačka x q = (10 + 10) x 10 = 200 W
Qh = l horiz. x q = 10 x 10= 100 W

• Tabuľka č. 3 zobrazuje výsledky výpočtu:

˙

V

c

&

V

=

c

.

˙

V

p

V

o

Tabuľka 3

Tepelné straty

Stupačka

V stupačkových

potrubiach

Qr (W) Q h (W) Vo (l/h) Vc (l /h)

1 200 100 300 2400 36 412
2 200 100 300 2100 0,09 38 376
3 200 100 300 1800 0,1 40 339
4 200 100 300 1500 0,12 43 299
5 200 100 300 1200 0,14 47 256
6 200 100 300 900 0,18 52 210
7 200 100 300 600 0,25 63 157
8 200 100 300 300 0,4 94 94

V zberači

Celkom

v každej

časti

(W)

ΣQ celkom

(W)

Faktor

stupačkových

potrubí

Prietok

v každej

časti

Celkový

prietok

VD.D3.L2.29

© Danfoss | 2019.04 | 9

Údajový list MTCV – bezolovnatá mosadz

V

&

V

&

Príklad výpočtu

(pokračovanie)

• Celkový prietok v cirkulačnom systéme teplej

vody sa vypočítava pomocou vzorca:

&

Q

&

V

∑

=

Δ

tcr

hww

ΣQ – celkové tepelné straty v inštalácii, (kW)

teda:

total



V

C

4,2

=

518,41

××

= 0,114 l/s = 412 l/h
Celkový prietok v obehovom systéme teplej

vody je: 412 l/h – cirkulačné čerpadlo je nutné
dimenzovať na takýto prietok.

• Prietok v každom stúpačkovom potrubí sa

vypočítava pomocou vzorca:

Prietok v stúpačkovom potrubí číslo 1:

teda:

1

&

0

= 35,84 l/h ≅ 36 l/h

Prietok v zostávajúcich stúpačkových potrubiach

by mal byť kalkulovaný rovnakým spôsobom.

Q

o

&&

VV

×=

co

412V

×=

+

QQ

200

+

po

2100200

⎛
⎜

=

Δp

MTCV

⎜
⎝

Kv

⎞

×

V01.0

0

⎟
⎟
⎠

2

&

kde:
Kv – podľa obr. 19, str. 10 v tomto prípade
Kv = 0,366 m3/h pre prednastavených 50 °C

– prietok cez ventil MTCV pri prietokovej

0

50 °C (l/h)

• Pri návrhu bol vypočítaný prietok, použite obr.

17 na str. 9.

Poznámka:

Počas výpočtu poklesu tlaku cez ventil je nutné
sledovať teplotu cirkulujúcej vody. Multifunkčný
termostatický cirkulačný ventil MTCV má variabilnú
hodnotu Kv, ktorá je závislá na dvoch hodnotách:
predvolená teplota a hodnota prietokovej teploty.

Ak je známe
sa vypočíta pomocou nasledovného vzorca:

Δp

MTCV

a Kv, pokles tlaku cez ventil MTCV

0

2

&

⎛
⎜

=

⎜
⎝

Kv

⎞

×

V0 1 ,0

0

⎟
⎟
⎠

teda:

2

9401,0

×

⎞
⎟

366,0

⎠

kPa 6,59

=

Δp

p

⎛

=

⎜

MTCV

⎝

= (0,01 x 94/0,366)2 = 6,59 kPa

MTCV

• Diferenčný tlak čerpadla:

• Pokles tlaku v systéme

Za účelom zjednodušenia výpočtu boli prijaté

*p

čerpadlo

= ∆p

nasledovné predpoklady:

- Lineárny pokles tlaku, p

= 60 Pa/m(Lineárny

l

tlak je rovnaký pre všetky potrubia)

- Lokálny pokles tlaku sa rovná 33 % celkového

lineárneho poklesu tlaku, pr = 0,33 p

teda:

l

Kde:
∆p

– pokles tlaku v kritickom okruhu

okruh

(tabuľka 4)

*p

– zahŕňa pokles tlaku vo všetkých

čerpadlo

zariadeniach v inštalácii cirkulácie,
akými sú napríklad: kotol, filter atď.

pr = 0,33 × 60 = 19,8 Pa/m ≅ 20 Pa/m

- Pre výpočet použité

p

= pr + pl = 60 + 20 = 80 Pa/m

zákl.

- Lokálny pokles tlaku cez ventil MTCV

sa vypočítava na základe:

Tabuľka 4

pokles tlaku cez ventil MTCV

stúpačka

stúpačkových

potrubiach

(kPa)
1 1,6 1,6 14,4 36 0,97
2 1,6 1,6 12,8 38 1,07
3 1,6 1,6 11,2 40 1,19
4 1,6 1,6 9,6 43 1,38
5 1,6 1,6 8,0 47 1,64
6 1,6 1,6 6,4 52 2,01
7 1,6 1,6 4,8 63 2,96
8 1,6 1,6 3,2 94 6,59

V zberači

(kPa)

p

okruh

(kPa)

V0-prietok

(l/h)

okruh

+ p

MTCV

= 14,4 + 6,59 = 21 kPa

∆mMTCV

pokles tlaku

(kPa)

Celkový tlak

čerpadla

(kPa)

21

10 | © Danfoss | 2019.04

VD.D3.L2.29

Údajový list MTCV – bezolovnatá mosadz

V

&

V

&

Príklad výpočtu

(pokračovanie)

II Dezinfekcia

Tepelné straty a pokles tlaku by sa mali
vypočítavať podľa nových podmienok.

- teplota teplej vody v prívode počas
dezinfekcie T

- okolitá teplota *T

(*T

– podľa záväzkov voči štandardom a

okol

= 70 °C

dez

okol

= 20 °C

normám)

1. Tepelné straty sa vypočítavajú pomocou
vzorca:

q1 = Kj x l x T1 → Kj x l = q1/∆T1
pre základný proces

q2 = Kj x l x T2 → Kj x l = q2 /∆T2

pre proces dezinfekcie

Teda:

Δ

=

qq

12

Δ

⎛

T

2

⎜

=

q

1

⎜

T

1

⎝

⎞

−

TT

ambdis

⎟
⎟

−

TT

ambsup

⎠

pre daný prípad:

C 20C 70

°− °

=

2

⎜
⎝

⎛

(W/m) 10q

⎞

W/m 14,3

=

⎟

C 20C 55

°− °

⎠

V tomto prípade sa počas dezinfekcie zvýšia

tepelné straty na približne 43 %.

2. Požadovaný prietok
Kvôli procesu sekvenčnej dezinfekcie (krok za
krokom) by sa mal vypočítavať iba kritický okruh.

Pre daný prípad:

Q

= Qr + Qh

dez

Q

= ((10+10) + (8 × 10)) × 14,3 W/m =

dez

1430 W = 1,43 kW

teda:

2

2460,01

×

0,6

⎞
⎟

⎠

kPa 16,81

=

Δp

⎛

=

⎜

MTCV

⎝

Kvôli nižšiemu prietoku v porovnaní so
základným stavom (412 l/h) by sa mal znova
prepočítať pokles tlaku v inštalácii p

2



w



Δp

2

okruh

.

kde:

w – rýchlosť toku vody (m/s)

Porovnaním stavov počas základnej prevádzky
a dezinfekcie sa dá odhadnúť:

2

V

dis

pp ×=

basicdis

2

V

c

kde:

V

– prietok počas dezinfekcie (l/h)

dez

VC – základný prietok (l/h)

Teda:

- pre prvú časť inštalácie

2

246

⎞

1

dis

⎛

×=

80p

⎜
⎝

412

=

⎟
⎠

Pa/m 29

Tento výpočet by sa mal vykonať pre

celý kritický okruh. Tabuľka č. 5 zobrazuje
výsledky výpočtu.

Pre kritický okruh:
p

= 0,57 + 0,68 + 0,84 + 1,08 + 1,48

dez(okruh)

+ 2,20 + 3,93 + 21,92 = 32,70 kPa

p

dez (čerp.)

= p

dez(okruh)

+ ∆p

MTCV

= 32,70 + 16,81 = 49,51 kPa

Malo by byť zvolené čerpadlo pre pokrytie
oboch požiadaviek:

Prietok:

1,43

&

V

=

dis

54 ,18

×

l/h 246l/s 0,0684

==

3. Požadovaný tlak
Požadovaný tlak by sa mal počas procesu

• základná prevádzka,

= 412 l/h a p

0

• prevádzka počas dezinfekcie

= 246 l/h a P

0

dezinfekcie skontrolovať
p

dez. (čerpadlo)

kde:

Δp

MTCV

= p

⎛
⎜

=

⎜
⎝

dez(okruh)

&

×

V0 1 ,0

Kv

0

+ ∆p

2

⎞
⎟
⎟
⎠

MTCV

Tabuľka 5

pokles tlaku v okruhu počas procesu dezinfekcie

prietok (l/h)

základ dezinfekcia

412 246 29 20 0,57
376 246 34 20 0,68
339 246 42 20 0,84
299 246 54 20 1,08
256 246 74 20 1,48
210 246 110 20 2,20
157 246 196 20 3,93

94 246 548 40 21,92

nový pokles tlaku

(Pa/m)

dĺžka

(m)

= 21 kPa

čerpadlo

= 49,51 kPa

čerpadlo

pokles tlaku

(kPa)

∑ 32,70

Celkový pokles

tlaku v kritickom

okruhu

32,70

VD.D3.L2.29

© Danfoss | 2019.04 | 11

Údajový list MTCV – bezolovnatá mosadz

Rozmery

Vnútorný závit

DN 15 Rp ⁄ Rp ⁄ 79 129 75 215 0,56
DN 20 Rp ⁄ Rp ⁄ 92 129 80 230 0,63

Obr. 20

A a H H1 L L1

ISO 7/1 mm

Hmotnosť

(kg)

12 | © Danfoss | DHS-SRMT/SI | 2019.04

VD.D3.L2.29
