Danfoss MTCV Data sheet [cs]

Datový list

Multifunkční termostatický cirkulační ventil
MTCV z mosazi neobsahující olovo

Představení

Hlavní funkce ventilu MTCV

Obr. 1

Základní verze – A

MTCV je multifunkční termostatický vyvažovací
ventil používaný v domovních cirkulačních
rozvodech teplé (užitkové) vody.

MTCV zajišťuje tepelnou rovnováhu v rozvodech
teplé vody udržováním konstantní teploty v
soustavě, a to omezováním průtoku v oběhovém
potrubí až na minimum požadované úrovně.

Ventily Danfoss MTCV jsou vyrobeny z korozi­vzdorných a bezolovnatých materiálů, které splňují
rostoucí nároky týkající se kvality pitné vody:

• Tělo ventilu je vyrobeno z bronzu Rg5.

• Termostatická rovnováha v soustavách teplé
(užitkové) vody v rozsahu teplot 35–60 °C –
verze A.

• Automatická (samočinná) tepelná dezinfekce
při teplotách nad 65 °C s bezpečnostní ochranou
instalace, která zamezuje růstu teploty nad
75 °C (automaticky uzavírá oběh) – verze B.

• Automatický dezinfekční proces, elektronicky
řízený, s možností programování teploty a délky
trvání dezinfekce – verze C.

•

Automatické proplachování soustavy dočasným
snížením nastavení teploty pro plné otevření
ventilu MTCV a dosažení maximálního průtoku.

Obr. 2*
Samočinná verze ventilu s funkcí
automatické tepelné dezinfekce – B
* teploměr jako příslušenství

Obr. 3

Verze s elektronicky
řízeným dezinfekčním procesem – C

• Komponenty jsou vyrobeny z bezolovnaté
mosazi.

• Hlavní kuželka je vyrobena z velmi kvalitního
konstrukčního plastu POM-C.

Zároveň může MTCV pomocí dvou metod provádět
dezinfekční proces:

• Automatický (samočinný) dezinfekční modul –
termočlánek (obr. 2).

• Elektronický regulátor s termoelektrickým
pohonem TWA a teplotními čidly PT1000
(obr. 3).

• Možnost měření teploty.

• Prevence nechtěného poškození.

• Konstantní měření a monitoring teploty –
verze C.

• Funkce uzavírání oběhové stoupačky pomocí
armatur s vestavěným kulovým ventilem
(dodaných na přání).

• Doplňování ventilu MTCV dalšími moduly za
provozu, při zachování normálního provozního
tlaku.

• Servis – v případě potřeby lze kalibrovaný
termočlánek vyměnit.

© Danfoss | 2019.04

VD.D3.L2.48 | 1

Datový list MTCV z bezolovnaté mosazi

Funkce

Obr. 4 Základní verze MTCV – A

MTCV je termostatický samočinný proporcionální
ventil. Termočlánek (obr. 6- 4) je umístěn v kuželce
ventilu (obr. 6- 3) pro reakci na změny teplot.

Při zvýšení teploty vody nad nastavenou hodnotu
se termočlánek roztáhne, kuželka ventilu se posune
směrem k sedlu ventilu a tím omezí průtok v okruhu.

Pokud klesne teplota vody pod nastavenou
hodnotu, termočlánek otevře ventil a umožní
větší průtok v cirkulačním potrubí. Ventil je
v rovnovážné poloze (nominální průtok =
kalkulovaný průtok) tehdy, když teplota vody
dosahuje hodnoty nastavené na ventilu.

Regulační charakteristika MTCV je zobrazena
na obr. 13, verze A.

Pokud je teplota vody o 5 °C vyšší než nastavená
hodnota, průtok ventilem se zcela zastaví.

Speciální těsnění chrání termočlánek před
přímým stykem s vodou, což prodlužuje jeho
životnost a zároveň zajišťuje přesnou regulaci.

Pojistná pružina (obr. 6- 6) chrání termočlánek
před poškozením v případech, kdy teplota vody
překročí hodnotu nastavení.

Konstrukce

1. Tělo ventilu

2. Pružina

3. Kuželka

4. Termočlánek

5. O-kroužek

6. Pojistná pružina

7. Nastavovací kroužek

8. Nastavovací otočná hlavice

9. Krytka ukazatele teploty

10. Kuželka pro dezinfekční modul

11. Pojistná pružina

12. Konektor pro teploměr

13. Konektor pro dezinfekční

modul

Obr. 5 Příklad umístění základní verze MTCV v systému rozvodu teplé vody (užitkové)

Obr. 6 Konstrukce – základní verze – A

2 | © Danfoss | 2019.04

VD.D3.L2.48

Datový list MTCV z bezolovnaté mosazi

Funkce

Obr. 7 Samočinná verze MTCV s funkcí automatické
tepelné dezinfekce – B

* teploměr jako příslušenství

Standardní verze MTCV – A může být snadno
a rychle upravena pro funkci teplotní dezinfekce
proti výskytu bakterie Legionella v soustavách
teplé užitkové vody.

Po sejmutí krytu z dezinfekční kuželky (obr. 6- 13),
což lze provést za provozu pod tlakem, může být
namontován termostatický dezinfekční modul
(obr. 9- 17).

Dezinfekční modul řídí průtok dle svých regulačních
charakteristik, (obr. 13 – verze B), čímž provádí
tepelnou dezinfekci rozvodů teplé vody.

Namontovaný dezinfekční modul automaticky
otevře obtokový ventil o Kv min = 0,15 m3/h,
což umožňuje průtok pro dezinfekci. Ve verzi
MTCV A je tento obtokový ventil vždy uzavřen
pro prevenci usazování nečistot a vápníku.
MTCV lze takto vybavit dezinfekčním modulem
i po dlouhé době provozu ve verzi A bez rizika
ucpání obtoku.

Řídicí modul v základní verzi A pracuje v teplotním
rozsahu 35–60 °C. Pokud teplota teplé vody překročí
65 °C, spustí se dezinfekční proces – tj. průtok
hlavním ventilem MTCV se zastaví a otevře se
obtokový ventil pro „dezinfekční průtok“. Řídicí
funkce je nyní vykonávána dezinfekčním modulem,
který otevře obtokový ventil po vzestupu teploty
nad 65 °C.

Dezinfekční proces trvá, dokud není dosaženo
teploty 70 °C. Pokud je teplota vody dále zvyšována,
průtok dezinfekčním obtokem je snížen (proces
teplotního vyvážení rozvodů během dezinfekce)
a po dosažení 75 °C je průtok zastaven. Tato metoda
chrání rozvody teplé vody před korozí a vápenatými
usazeninami a snižuje i riziko opaření.

Na přání může být do verze A i B namontován
teploměr pro měření a kontrolu teploty cirkulující
teplé vody.

Konstrukce

1-13 Dle popisu na obr. 6

4 Obtok pro dezinfekci
15 Teploměr
16 Cu těsnění
17 Dezinfekční modul

VD.D3.L2.48

Obr. 8 Schéma rozvodu teplé (užitkové) vody s cirkulací – samočinná verze.

Obr. 9 Konstrukce – Přímočinná verze s funkcí

automatické tepelné dezinfekce – B

© Danfoss | 2019.04 | 3

Datový list MTCV z bezolovnaté mosazi

Funkce

Obr. 10 Verze s elektronicky řízeným dezinfekčním
procesem – C

Verze MTCV A i B lze rozšířit o elektronickou
regulaci dezinfekčního procesu (verze C).

Po sejmutí krytu z dezinfekční kuželky (obr. 6- 13)
lze namontovat adaptér (obr. 12- 21) a následně
i termoelektrický pohon TWA.

B

Do hlavice teploměru musí být namontováno čidlo
teploty PT 1000 (obr. 12- 19).
Termoelektrický pohon a čidlo teploty jsou
připojeny k elektronickému regulátoru CCR2+,
který umožňuje provádět v každé stoupačce
účinný a efektivní dezinfekční proces. Hlavní
regulační modul pracuje v teplotním rozsahu
35–60 °C. Když začne dezinfekční proces /
teplotní úprava vody, CCR2+ řídí průtok přes
MTCV pomocí termoelektrickéh+o pohonu TWA.
Výhody elektronické regulace dezinfekčního
procesu pomocí CCR2+:

• Zajišťování kompletní regulace dezinfekčního
procesu v každé jednotlivé stoupačce.

• Optimalizace celkové doby dezinfekce.

• Možnost volby teploty dezinfekce.

• Možnost volby času dezinfekce.

• Průběžné měření a monitorování teploty
vody v každé jednotlivé stoupačce.

• Možnost připojení k regulátoru předávací
stanice nebo kotelny (např. Danfoss ECL)
nebo k BMS (Modbus).

Konstrukce

1-13 Dle popisu na obr. 6
18 Obtok (v uzavřené poloze)

9 Teplotní čidlo PT 1000
20 Cu těsnění
21 Adaptér pro připojení

termoelektrického pohonu
TWA

*

A

Obr. 11 Schéma instalace pro dezinfekci a záznam teploty
A) nezávislý systém (je zapotřebí pouze čidlo S0)
B) závislý systém (je zapotřebí čidlo S0 a připojení k ekvitermnímu regulátoru nebo jinému řízení)

4 | © Danfoss | 2019.04

Obr. 12 Verze s elektronicky řízeným dezinfekčním
procesem – C

VD.D3.L2.48

Datový list MTCV z bezolovnaté mosazi

Technické údaje Max. pracovní tlak .................................................10 bar

Zkušební tlak ...........................................................16 bar

Max. teplota nosného média ............................100 °C

kVS při 20 °C:

- DN20 ............................................................1,8 m3/h

- DN15 ............................................................1,5 m³/h

Hystereze .....................................................................1,5 K

Objednávání

Ventil – základní verze A Kódové č.

DN 15 003Z4515
DN 20 003Z4520

Příslušenství a náhradní díly

Příslušenství Poznámka

Termostatick ý dezinfekční modul – B DN 15 / DN 20

Koncovky s uzavíracím kulovým ventilem
(inbus 5 mm), DN 15

Teploměr s adaptérem DN 15 / DN 20
Vsuvka pro ESMB PT1000 DN 15 / DN 20
Adaptér pro termoelektrický pohon DN 15 / DN 20

Materiál částí, které přicházejí do styku s vodou:

Tělo ventilu ..................................................................Rg5

Pouzdro pružiny atd. ........ slitina Cuphin (CW724R)

O-kroužky ................................................................. EPDM

Pružina, obtokové kuželky ................. Nerezová ocel

Kuželka ............... POM-C (acetalový homopolymer)

Obj. č.

003 Z2021

G ½ × Rp ½

G ¾ × Rp ¾ 003 Z1028

003 Z1027

003 Z1023

003 Z1024

003 Z1022

Regulátor CCR2+ viz též příloha VD.D3.K1.02 003 Z3851

Jednotka slave CCR+ viz též příloha VD.D3.K1.02 003Z38 52

Čidlo teploty ESMB Universal

Čidlo teploty ESMC – kontakt 08 7N 0011

Šroubení pro pájení Cu 15 mm
Šroubení pro pájení Cu 18 mm
Šroubení pro pájení Cu 22 mm
Šroubení pro pájení Cu 28 mm
Termoelektrický pohon TWA-A/NC, 24 V viz též příloha VD.57.U4.02 088H3110

viz též příloha VD.D3.K1.02

DN 15
vn. R 1/2”

DN 20
vn. R 3/4”

08 7B11 84

003Z1034

003Z1035

003Z1039

003 Z1040

VD.D3.L2.48

© Danfoss | 2019.04 | 5

Datový list MTCV z bezolovnaté mosazi

25 35 45 55 65 75 85

K

vs

K

vmin

K

vdis

základní

dezinfekce

nastavení – 50°C

průtok

teplota °C

verze A

verze B

verze C

Regulační charakteristiky

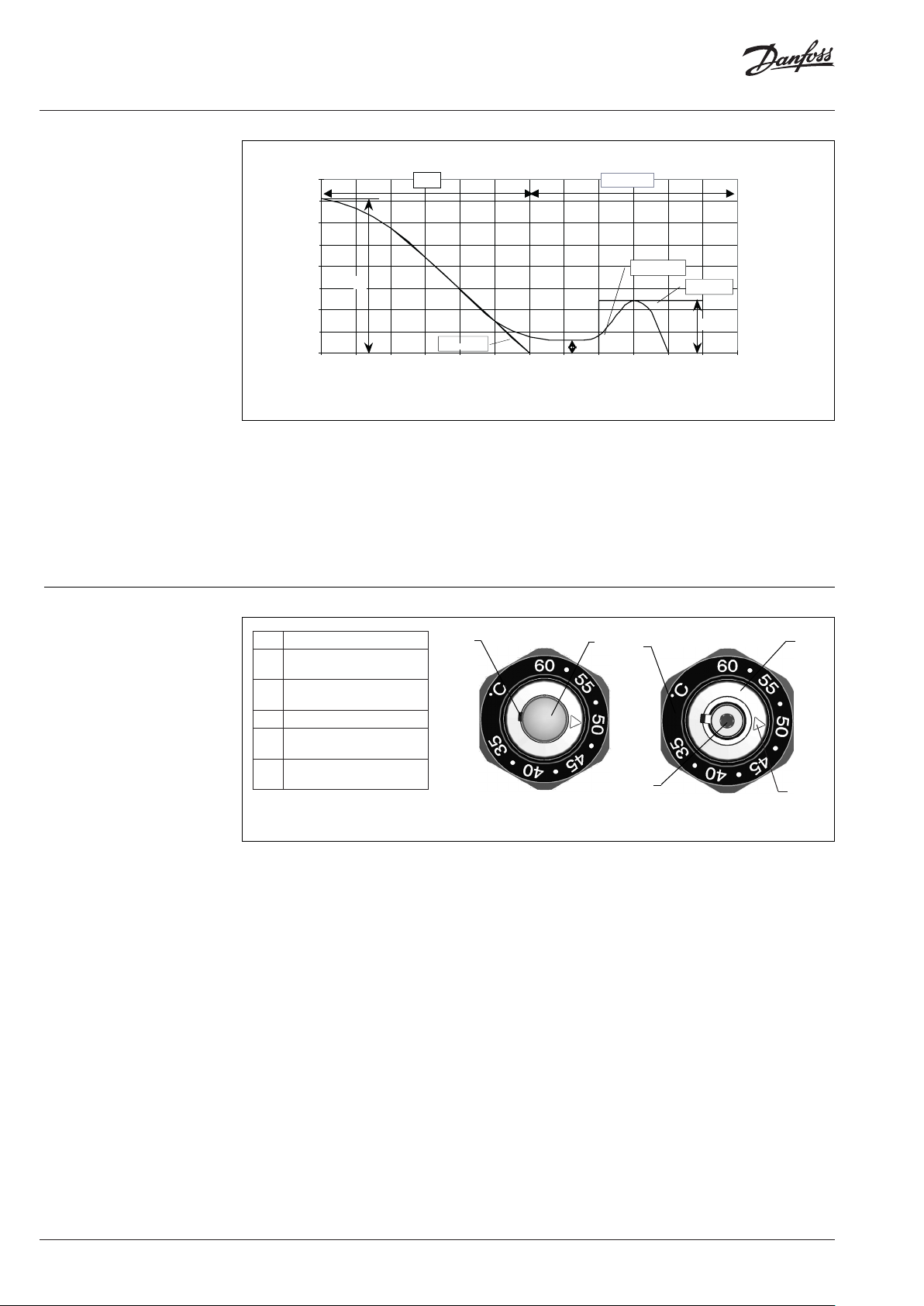

Obr. 13 Regulační charakteristika MTCV

Nastavení hlavních funkcí

• Základní verze A

• Verze B:
Kvmin = 0,15 m3/h – min. průtok obtokem,

když je hlavní regulační modul zavřený.

*Kv

= 0,60 m3/h pro DN 20,

dis

*Kv

= 0,50 m3/h pro DN 15 – max. průtok

dis

dezinfekčního procesu do teploty 70 °C.

1 Nastavovací kroužek

Kroužek s referenčním

2

bodem
Plastová krytka – ochrana

3

proti nechtěné manipulaci

4 Otvor pro šroubovák

Šroub na nastavení

5

teploty – inbus 2,5 mm
Bod nastavení referenční

6

teploty

4

Obr. 14 MTCV – nastavení teploty

Rozsah teplot: 35–60 °C
Výrobní nastavení MTCV je 50 °C

Nastavení teploty lze provést po sejmutí plastové
krytky (3), kterou nadzdvihnete šroubovákem
vloženým do otvoru (4). Šroub pro nastavení
teploty (5) musí být otočen pomocí inbusového
klíče tak, aby požadovaná teplota vyznačená na
stupnici odpovídala teplotě referenční. Po provedení
nastavení musí být plastová krytka (3) zatlačena
zpět na místo.

• Verze C:

*Kv

= 0,60 m3/h pro DN 20 a DN 15 – průtok

dis

přes MTCV při plně otevřeném dezinfekčním
modulu (regulace pomocí termoelektrického
pohonu TWA-NC).

* Kv

– Kv během dezinfekčního procesu

dis

3

1

5

2

6

Doporučujeme kontrolovat nastavenou teplotu
pomocí teploměru. Musí být měřena teplota teplé
vody na posledním odběrném místě stoupačky*.
Rozdíl mezi naměřenou teplotou na posledním
odběrném místě a teplotou nastavenou na MTCV
je způsoben tepelnou ztrátou v cirkulačním potrubí
mezi MTCV a odběrovým místem.

* při instalovaných ventilech TVM (termostatické směšovací

ventily) musí být teplota měřena před ventilem TVM.

6 | © Danfoss | 2019.04

VD.D3.L2.48

0

10

20

30

40

50

60

70

0

Kv (m3/h)

Teplota nosného média °C

nastavení při 50°C

nastavení
při 60°C

nastavení
při 35°C

0,20

0,40 0,60 0,80 1,00

1,20

1,40 1,60















0,10

0,20

0,30

0,40 0,500

Teplota nosného média °C

.YPK

verze B

verze C

0,60

Datový list MTCV z bezolovnaté mosazi

Postup nastavení

Tabulka tlaku a průtoku
MTCV – DN 15

Požadované nastavení teploty na MTCV závisí na
teplotě u posledního odběrného místa a tepelných
ztrátách úseku od odběrného místa k MTCV v téže
stoupačce.

Příklad:

Požadovaná teplota v posledním
odběrovém místě:

48 °C
Tepelné ztráty od posledního
odběrového místa k MTCV: 3 K

Diferenční tlak 1 bar, DN 15

Požadováno:

správné nastavení MTCV

Řešení:

Správné nastavení MTCV: 48 - 3 = 45 °C

Poznámka:
Po novém nastavení teploměrem zkontrolujte, zda
je dosažena požadovaná teplota vody v odběrovém
místě, a náležitě dle výsledku upravte nastavení MTCV.

Obr. 15

Tabulka 1

nastavení nastavení nastavení nastavení nastavení nastavení

60 °C 55 °C 50 °C 45 °C 40 °C 35 °C

65 60 55 50 45 40 0

62,5 57,5 52,5 47,5 42,5 37,5 0,238

60 55 50 45 40 35 0,427

57,5 52,5 47,5 42,5 37,5 32,5 0,632

55 50 45 40 35 30 0,795

52,5 47,5 42,5 37,5 32,5 0,963

50 45 40 35 30 1,087

47,5 42,5 37,5 32,5 1,202

45 40 35 30 1,283

42,5 37,5 32,5 1,351

40 35 30 1,394

37,5 32,5 1,437

Teplota nosného média °C

35 30 1,469

32,5 1,500

30 1,500

Diferenční tlak 1 bar, DN 15 – dezinfekční proces

Obr. 16

kv

(m3/h)

VD.D3.L2.48

© Danfoss | 2019.04 | 7

Datový list MTCV z bezolovnaté mosazi



Teplota nosného média °C



Teplota nosného média °C

Diferenční tlak 1 bar, DN 20Tabulka tlaku a průtoku

MTCV – DN 20















0,20



([ 



0,40 0,60 0,80 1,00

nastavení při 50 °C

nastavení
při 35 °C

.YP

1,20

1,40 1,60



K

Obr. 17

Tabulka 2

nastavení nastavení nastavení nastavení nastavení nastavení

60 °C 55 °C 50 °C 45 °C 40 °C 35 °C

65 60 55 50 45 40 0

62,5 57,5 52,5 47,5 42,5 37,5 0,251

60 55 50 45 40 35 0,442

57,5 52,5 47,5 42,5 37,5 32,5 0,645

55 50 45 40 35 30 0,828

52,5 47,5 42,5 37,5 32,5 1,000

50 45 40 35 30 1,164

47,5 42,5 37,5 32,5 1,322

45 40 35 30 1,462

42,5 37,5 32,5 1,577

40 35 30 1,667

37,5 32,5 1,733

Teplota nosného média °C

35 30 1,753

32,5 1,761

30 1,761

nastavení
při 60 °C

1,80 2,00

kv

(m3/h)

8 | © Danfoss | 2019.04

Diferenční tlak 1 bar, DN 20 – dezinfekční proces













0,10

0,20 0,30 0,40

Obr. 18

.Y P

verze B

verze C



K

0,50

0,60 0,70

VD.D3.L2.48

Datový list MTCV z bezolovnaté mosazi

p

.

VV

+

Příklad výpočtu

Příklad:

Výpočet se provádí pro třípatrovou
budovu s osmi stoupačkami.

Pro zjednodušení výpočtu byly
použity tyto předpoklady:

• Tepelné ztráty na metr potrubí,
q1 =10 W/m *

* při výpočtu je třeba kalkulovat
tepelnou ztrátu podle místně
specifických standardů.

Kalkulované tepelné ztráty obvykle závisí na:

- rozměru trubky

- materiálech použitých na izolaci

- teplotě prostředí, ve kterém jsou trubky

instalovány

- účinnosti a stavu izolace

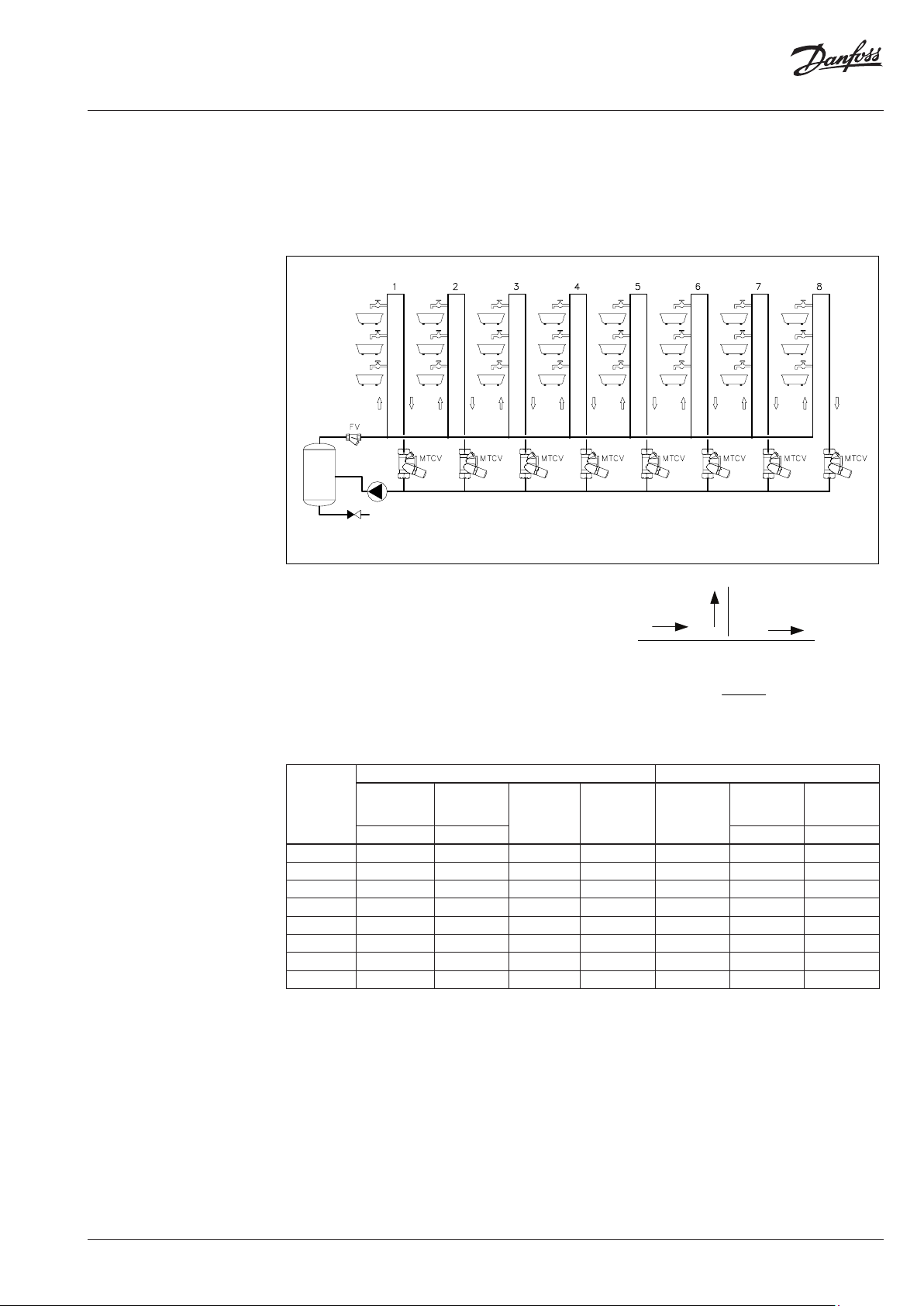

Obr. 19 Schéma instalace

I Základní provoz

Výpočet:

• výpočet tepelných ztrát v každé stoupačce

(Qr) a kolektoru (Qh)
Qr = l stoupačky x q = (10 + 10) x 10 = 200 W
Qh = l horiz. x q = 10 x 10 = 100 W

• Tabulka 3 ukazuje výsledky výpočtů:

• teplotě přívodní teplé vody, T

= 55 °C

sup

• poklesu teploty v soustavě, T= 5 K

• vzdálenosti mezi stoupačkami, L = 10 m

• výšce stoupaček, l = 10 m

• Instalační schéma, viz níže:

o

˙

V

˙

V

c

&

V

=

c

˙

V

p

V

o

.o.

Tabulka 3

tepelné ztráty

stoupačka

1 200 100 300 2400 36 412
2 200 100 300 2100 0,09 38 376
3 200 100 300 1800 0,1 40 339
4 200 100 300 1500 0,12 43 299
5 200 100 300 1200 0,14 47 256
6 200 100 300 900 0,18 52 210
7 200 100 300 600 0,25 63 157
8 200 100 300 300 0,4 94 94

ve

stoupačkách

Qr (W) Q h (W) Vo (l/h) Vc (l /h)

v kolektoru

celkem

v každé

části

(W)

ΣQ celkem

(W)

faktor

stoupaček

průtok

v každé

části

celkový

průtok

VD.D3.L2.48

© Danfoss | 2019.04 | 9

Datový list MTCV z bezolovnaté mosazi

V

&

V

&

Příklad výpočtu

(pokračování )

• Celkový průtok v cirkulačním systému teplé
vody se vypočítá podle vzorce:

&

=

V

&

Q

∑

Δ

tcr

hww

ΣQ – celkové tepelné ztráty v rozvodu, (kW)

tedy:

total



V

C

4,2

=

518,41

××

= 0,114 l/s = 412 l/h
Celkový průtok v systému cirkulace teplé

vody je: 412 l/h – cirkulační čerpadlo bude
dimenzováno pro tento průtok.

• Průtok v každé stoupačce se vypočítá podle
vzorce:

Průtok ve stoupačce č. 1:

Q

&&

VV

o

×=

co

QQ

+

po

tedy:

1

&

412V

0

200

×=

2100200

+

= 35,84 l/h ≅ 36 l/h

Průtok v ostatních stoupačkách by měl být

vypočítán stejným způsobem.

• Tlaková ztráta v systému
Pro zjednodušení výpočtu byly použity
následující předpoklady:

- Lineární tlaková ztráta, p

= 60 Pa/m

l

(Lineární tlak je stejný pro všechna potrubí)

- Místní tlaková ztráta se rovná 33 % z celkové

lineární tlakové ztráty, pr = 0,33 p

tedy:

pr = 0,33 × 60 = 19,8 Pa/m ≅ 20 Pa/m

- Pro výpočet použito

p

= pr + pl = 60 + 20 = 80 Pa/m

basic

- Místní tlaková ztráta napříč MTCV je

vypočtena na základě:

⎛
⎜

=

Δp

MTCV

⎜
⎝

Kv

⎞

×

V0 1 ,0

0

⎟
⎟
⎠

2

&

kde:
Kv – podle obr. 19 na str. 10 v tomto případě
Kv = 0,366 m3/h pro nastavení 50 °C

- průtok přes MTCV při teplotě nosného

0

média 50 °C (l/h)

• Po kalkulaci zamýšleného průtoku použijte
obr. 17 na straně 9.

Poznámka:

Při kalkulaci tlakové ztráty přes ventil musí být
sledována teplota cirkulující vody. MTCV –
multifunkční termostatický cirkulační ventil má
proměnnou hodnotu Kv, která závisí na dvou
hodnotách: nastavené teplotě a teplotě nosného
média.

Když jsou známy hodnoty
přes MTCV se vypočítá pomocí následujícího vzorce:

=

Δp

MTCV

&

⎛

×

V0 1 ,0

⎜
⎜

Kv

⎝

a Kv, tlaková ztráta

0

2

⎞

0

⎟
⎟
⎠

tedy:

Δp

∆p

⎛

=

⎜

MTCV

⎝

= (0,01 x 94 / 0,366 )2 = 6,59 kPa

MTCV

2

9401,0

×

⎞
⎟

366,0

⎠

kPa 6,59

=

• Diferenční tlak v čerpadle:

*p

pump

= ∆p

circuit

+ ∆p

= 14,4 + 6,59 = 21 kPa

MTCV

Kde:
∆p

- tlaková ztráta v kritickém okruhu

circuit

l

*p

(tabulka 4)

- zahrnuje tlakovou ztrátu ve všech

pump

zařízeních v cirkulační soustavě,
tedy v boileru, sítku apod.

10 | © Danfoss | 2019.04

Tabulka 4

tlaková ztráta v MTCV

stoupačka

1 1,6 1,6 14,4 36 0,97
2 1,6 1,6 12,8 38 1,07
3 1,6 1,6 11,2 40 1,19
4 1,6 1,6 9,6 43 1,38
5 1,6 1,6 8,0 47 1,64
6 1,6 1,6 6,4 52 2,01
7 1,6 1,6 4,8 63 2,96
8 1,6 1,6 3,2 94 6,59

ve

stoupačkách

(kPa)

v kolektoru

(kPa)

p

circuit

(kPa)

V0-průtok

(l/h)

mMTCV

tlaková ztráta

(kPa)

celkový tlak

čerpadla

(kPa)

21

VD.D3.L2.48

Datový list MTCV z bezolovnaté mosazi

V

&

V

&

Příklad výpočtu

(pokračování )

II Dezinfekce

Tepelné ztráty a tlaková ztráta by měly být
kalkulovány podle nových podmínek.

- teplota přívodní teplé vody při dezinfekci
T

= 70 °C

dis

- teplota prostředí *T

(*T

– podle standardu a závazné normy)

amb

amb

= 20 °C

1. Tepelné ztráty se vypočítají podle vzorce:

q1 = Kj x l x ∆T1 → Kj x l = q1/∆T1
pro základní proces

q2 = Kj x l x ∆T2 → Kj x l = q2 /∆T2

pro dezinfekční proces

Tedy:

Δ

=

qq

12

Δ

⎛

T

2

⎜

=

q

1

⎜

T

1

⎝

⎞

−

TT

ambdis

⎟
⎟

−

TT

ambsup

⎠

pro daný případ:

C 20C 70

°− °

=

2

⎜
⎝

⎛

(W/m) 10q

⎞

W/m 14,3

=

⎟

C 20C 55

°− °

⎠

V tomto případě se během dezinfekčního

procesu tepelné ztráty zvýší o přibližně 43 %.

2. Požadovaný průtok
Vzhledem k postupnému dezinfekčnímu
procesu (po krocích) může být vypočítán
pouze kritický okruh.

Pro daný případ:

Q

= Qr + Qh

dis

Q

= ((10+10) + (8 × 10)) × 14,3 W/m =

dis

1 430 W = 1,43 kW

tedy:

2

2460,01

×

0,6

⎞
⎟

⎠

kPa 16,81

=

Δp

⎛

=

⎜

MTCV

⎝

Díky nižšímu průtoku oproti základnímu
režimu (412 l/h), by tlaková ztráta v rozvodu
p

měla být přepočítána.

circuit

2



w



Δp

2

kde:

w – rychlost vody (m/s)

Porovnáním podmínek během základního
režimu a dezinfekce lze odhadnout:

2

V

dis

pp ×=

basicdis

2

V

c

kde:

V

– dezinfekční průtok (l/h)

dis

VC – základní průtok (l/h)

Tedy:

- pro první část rozvodu

2

246

⎞

1

dis

⎛

×=

80p

⎜
⎝

412

=

⎟
⎠

Pa/m 29

Tento výpočet by měl být proveden pro každý

kritický okruh. Tabulka 5 ukazuje výsledky výpočtu

Pro kritický okruh:
p

= 0,57 + 0,68 + 0,84 + 1,08 + 1,48

dis(circuit)

+ 2,20 + 3,93 + 21,92 = 32,70 kPa

p

dispump

= p

dis(circuit)

+ ∆p

MTCV

= 32,70 + 16,81 = 49,51 kPa

Čerpadlo by mělo být vybráno tak, aby
splňovalo oba požadavky:

.

Průtok:

1,43

&

V

=

dis

54 ,18

×

l/h 246l/s 0,0684

==

3. Požadovaný tlak
Během dezinfekčního procesu by měl být

• základní provoz
= 412 l/h a p

0

• dezinfekční provoz
= 246 l/h a P

0

sledován požadovaný tlak
p

= p

dispump

kde:

=

Δp

MTCV

dis(circuit)

⎛
⎜
⎜
⎝

Kv

+ ∆p

&

×

V0 1 ,0

MTCV

2

⎞

0

⎟
⎟
⎠

Tabulka 5

tlaková ztráta v okruhu během dezinfekčního procesu

průtok (l/h) nová tlaková

základní dezinfekce

412 246 29 20 0,57
376 246 34 20 0,68
339 246 42 20 0,84
299 246 54 20 1,08
256 246 74 20 1,48
210 246 110 20 2,20
157 246 196 20 3,93

94 246 548 40 21,92

ztráta

(Pa/m)

délka

(m)

= 21 kPa

pump

= 49,51 kPa

pump

tlaková ztráta

(kPa)

∑ 32,70

celková tlaková

ztráta v kritickém

okruhu

32,70

VD.D3.L2.48

© Danfoss | 2019.04 | 11

Datový list MTCV z bezolovnaté mosazi

Rozměry

Vnitřní závit

A a H H1 L L1

ISO 7/1 mm
DN 15 Rp ⁄ Rp ⁄ 79 129 75 215 0,56
DN 20 Rp ⁄ Rp ⁄ 92 129 80 230 0,63

Obr. 20

Hmotnost

(kg)

Danfoss s.r.o.

Heating Segment • heating.danfoss.cz • [phone] • E-mail: [e-mail]

Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalších tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozornění.
To se týká také výrobků již objednaných za předpokladu, že takové změny nevyžadují dodatečné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou
majetkem příslušných společností. Danfoss a všechny logotypy Danfoss jsou chráněnými obchodními značkami Danfoss A/S. Všechna práva vyhrazena.

12 | © Danfoss | DHS-SRMT/SI | 2019.04

VD.D3.L2.48
