Danfoss MTCV Data sheet [nl]

Datablad

Multifunctioneel thermostatisch circulatieventiel
MTCV - Loodvrij messing

Inleiding

Fig. 1

Basisversie - A

De MTCV is een multifunctioneel thermostatisch
circulatieventiel dat wordt gebruikt in
warmwaterin stallaties met circulatie.

De MTCV biedt een thermisch evenwicht in
warmwaterinstallaties door een constante
temperatuur in het systeem te handhaven en zo
de doorstroming in de circulatieleidingen tot het
minimum vereiste niveau te beperken.

Om tegemoet te komen aan de steeds hogere
eisen die worden gesteld aan de kwaliteit van
drinkwater zijn de MTCV-afsluiters van Danfoss
gemaakt van corrosiebestendige en loodvrije

Hoofdfuncties van de MTCV • Thermostatisch inregelventiel van warmwater-

systemen binnen het temperatuurbereik van
35 - 60 °C - versie A.

• Automatische (zelfwerkende) thermische
desinfectie bij temperaturen boven de
65°C met een veiligheidsbescherming van
de installatie om te voorkomen dat de
temperatuur stijgt tot >75°C (sluit automatisch
de circulatie af) - versie “B“.

• Automatisch desinfectieproces, elektronisch
geregeld, met de mogelijkheid om de
desinfectietemperatuur en -duur te
programmeren - versie “C“.

•

Automatisch spoelen van het systeem door het
tijdelijk verlagen van de temperatuurinstelling

Fig. 2*
Zelfwerkende versie met
automatische desinfectiefunctie - “B ”

* thermomete r is een accessoire

Fig. 3

Versie met elektronisch geregeld
desinfectieproces - “C”

materialen:

• Afsluiterhuis gemaakt van Rg5-brons

• Componenten gemaakt van loodvrij messing

• Hoofdzitting gemaakt van geavanceerd
technisch polymeer POM-C.

Tegelijkertijd kan de MTCV een desinfectieproces
realiseren door middel van twee functies:

• Een automatische (zelfwerkende)
desinfectiemodule - thermo-element (fig.2).

• Een elektronische regelaar met thermische
aandrijving TWA en temperatuursensoren
PT1000 (fig. 3).

door het volledig openen van de MTCV
regelafsluiter voor een maximale doorstroming.

• Temperatuurmeting mogelijk.

• Voorkomen van ongewenste manipulatie.

• Constante temperatuurmeting en -bewaking ­versie “C”.

• Afsluitfunctie van de circulatie-stijgleiding
door middel van optionele fittingen met een
ingebouwde kogelafsluiter.

• Modulair upgraden van de MTCV-afsluiter
tijdens bedrijf, onder druk.

• Onderhoud - indien nodig kan het
gekalibreerde thermo-element worden
vervangen.

© Danfoss | 2019.04

VD.D3.L2.11 | 1

Datablad MTCV – Loodvrij messing

Functie

Fig. 4 MTCV basisversie - A

De MTCV - is een thermostatisch, zelf-werkende,
proportionele regelafsluiter. Een thermo-element

(fig. 6 elem. 4) wordt geplaatst in de klepkegel (fig. 6
elem. 3) om te reageren op temperatuurwijzigingen.

Wanneer de watertemperatuur stijgt tot boven
de ingestelde waarde, dan zet het thermo­element uit en beweegt de klepkegel richting
de klepzitting en beperkt zo de doorstroming.

Wanneer de watertemperatuur daalt tot onder de
ingestelde waarde, dan zal het thermo-element
het ventiel openen en meer doorstroming in de
circulatieleiding toestaan. De afsluiter is in
evenwicht (nominale flow = berekende flow)
wanneer de watertemperatuur de waarde heeft
bereikt die is ingesteld op de regelafsluiter.

De regelkarakteristiek van de MTCV wordt
weergegeven in fig. 13, versie A.

Wanneer de watertemperatuur 5°C hoger is dan
het setpoint, dan stopt de doorstroming door de
regelafsluiter.

Een speciale afdichting van het thermo-element
beschermt het tegen direct contact met water,
hetgeen de levensduur van het thermo-element
verlengt en tegelijkertijd een nauwkeurige
regeling waarborgt.

Een veiligheidsveer (fig. 6 elem. 6) beschermt
het thermo-element tegen beschadiging door
het water wanneer de watertemperatuur het
setpoint overschrijdt.

Design

1. Afsluiterhuis

2. Veer

3. Kegel

4. Thermo-element

5. O-ring

6. Veiligheidsveer

7. Instelring

8. Instelknop

9. Plug voor het afdekken van
de instelling

10. Conus voor
desinfectiemodule

11. Veiligheidsveer

12 . Plug voor thermometer

13. Plug voor desinfectiemodule

2 | © Danfoss | 2019.04

Fig. 5 Voorbeeld van MTCV / basisversie / plaatsing in warmwatersysteem voor huishoudelijk gebruik

Fig. 6 Design - basisversie - A

VD.D3.L2.11

Datablad MTCV – Loodvrij messing

Functie

Fig. 7 MTCV zelfwerkende versie met automatische
desinfectiefunctie - B

* thermomete r is accessoire

De MTCV standaardversie - A kan gemakkelijk
en snel worden geüpgraded naar de thermische
desinfectiefunctie, om de Legionella bacterie in
warmwatersystemen tegen te gaan.

Na het verwijderen van de plug van de
desinfectieplug (fig. 6 elem. 13)-(dit kan worden
gedaan tijdens werkcondities, onder druk) kan
de thermostatische desinfectiemodule worden
gemonteerd (fig. 9 elem. 17).

De desinfectiemodule zal de flow regelen naar
gelang haar regelkarakteristieken, (fig. 13-versie
B) en zo een thermische desinfectie van de
warmwater-installatie uitvoeren.

De gemonteerde desinfectiemodule opent
automatisch een bypass met Kv min = 0,15 m3/h,
welke de flow voor de desinfectie mogelijk maakt.
In de A-versie van de MTCV is deze bypass altijd
gesloten om afzetting van vuil en kalk te
voorkomen. De MTCV kan zo worden geüpgraded
met de desinfectiemodule, zelfs na lange tijd
gebruik als A-versie, zonder het risico dat de bypass
wordt geblokkeerd.

De regelmodule in de basisversie A werkt binnen
het temperatuurbereik van 35-60 °C. Wanneer de
temperatuur van het warmwater toeneemt tot
boven de 65°C dan start het desinfectieproces

- hetgeen betekent dat de doorstroming door
de hoofdzitting van het MTCV-ventiel stopt
en de bypass opent voor de “desinfectie flow”.
De regelfunctie wordt nu uitgevoerd door de
desinfectiemodule, welke de bypass opent wanneer
de temperatuur boven de 65 °C is.

Het desinfectieproces wordt uitgevoerd tot een
temperatuur van 70 °C is bereikt. Wanneer de
warmwatertemperatuur verder wordt verhoogd,
dan wordt de flow door de desfinfectie bypass
gereduceerd (het proces van thermisch evenwicht
van de installatie tijdens de desinfectie) en wanneer
75 °C wordt bereikt dan stopt de flow. Dit dient om
de warmwater-installatie te beschermen tegen
corrosie en afzetting van kalk en voor een geringere
kans op brandwonden.

Er kan optioneel een thermometer worden
gemonteerd in zowel versie A als B voor het
meten en regelen van de temperatuur van het
circulerende warmwater.

Design

1-13 Zoals omschreven in fig. 6.

14 Bypass voor desinfectie
15 Thermometer
16 Pakking Cu
17 Desinfectiemodule

VD.D3.L2.11

Fig. 8 Schema van warmwaterinstallatie met circulatie - zelfwerkende versie.

Fig. 9 Ontwerp – zelfwerkende versie met automatische

thermische desinfectiefunctie – B

© Danfoss | 2019.04 | 3

Datablad MTCV – Loodvrij messing

Functie

Een temperatuursensor PT 1000 moet worden
gemonteerd in de thermometerkop (fig. 12 elem. 19).
Thermo-aandrijving en sensor kunnen aangesloten
worden op een GBS.

Fig . 10 Versie met elektronisch geregeld
desinfectieproces - C

De MTCV versies “A” en “B” kunnen worden
geüpgraded tot een elektronisch geregeld
desinfectieproces (versie C).

Na het verwijderen van de desinfectieplug (fig. 6
elem. 13) kunnen de adapter (fig. 12 elem. 21) en de
thermo-aandrijving TWA worden gemonteerd.

B

Design

1-13 Zoals omschreven in fig. 6.
18 Bypass; (positie gesloten)

19 Temperatuursensor PT 1000
20 Pakking Cu
21 Adapter voor aansluiten van

thermo-aandrijving TWA

*

A

Fi g. 11 – installatieschema voor desinfectie - en registratietemperatuur

A) onafhankelijk systeem (alleen S0-sensor nodig)
B) af hankelijk systeem (S0- sensor en aansluiting op weer- of an dere regeling nodig)

4 | © Danfoss | 2019.04

Fig. 12 Versie met elektronisch geregeld
desinfectieproces - C

VD.D3.L2.11

Datablad MTCV – Loodvrij messing

Technische gegevens Max. werkdruk ........................................................ 10 bar

Testdruk ....................................................................16 bar

Max. flowtemperatuur ........................................10 0 °C

kVS bij 20 °C:

- DN20 ............................................................ 1,8 m /h

DN15 ...............................................................1,5 m/h

Hysteresis .................................................................... 1,5 K

Bestellen

Ventiel - basisversie - A Bestelnr.

DN 15 003Z 4515
DN 20 003Z4520

Toebehoren en reserveonderdelen

Accessoire Opmerkingen

Thermostatische desinfectiemodule – B DN 15/DN 20

Raccord met kogelafsluiter (voor inbussleutel
5 mm), DN 15

Thermometer met adapter DN 15/DN 20

Aansluiting voor ESMB PT1000 DN 15/DN 20

Adapter voor thermomotor DN 15/DN 20

Materiaal van onderdelen die met water in
aanraking komen:

Afsluiterhuis ................................................................Rg5

Veerhuis, etc. .................. Cuphin legering (CW724R)

O-ringen ................................................................... EPDM

Veer, by-pass zittingen ........................ Roestvrij staal

Zitting ................... POM-C (acetaal homopolymeer)

Bestelnr.

003 Z2021

G ½ × Rp ½

G ¾ × Rp ¾ 003 Z1028

003 Z1027

003 Z1023

003 Z1024

003 Z1022

CCR2+ regelaar zie ook datablad VD.D3.K1.02 003 Z3851

CCR+ slave-eenheid zie ook datablad VD.D3.K1.02 003Z38 52

Temperatuurvoeler ESMB universeel

Temperatuurvoeler ESMC contact 08 7N 0011

Fittingen voor solderen Cu 15 mm

Fittingen voor solderen Cu 18 mm

Fittingen voor solderen Cu 22 mm

Fittingen voor solderen Cu 28 mm

Thermomotor TWA-NC, 24 V zie ook datablad VD.57.U4.02

zie ook datablad VD.D3.K1.02

DN 15
int. R 1/2

DN 20
int. R 3/4”

08 7B11 84

003Z1034

003Z1035

003Z1039

003 Z1040

088H3110

VD.D3.L2.11

© Danfoss | 2019.04 | 5

Datablad MTCV – Loodvrij messing

25 35 45 55 65 75 85

K

vs

K

vmin

K

vdis

basic

desinfectie

versie B

versie C

versie A

temperatuur °C

voorinstelling 50 °C

debiet

Regelkarakteristieken

Fig 13. De MTCV regelkarakteristieken

Hoofdfunctie instelling

• Basisversie A

• versie B:
Kvmin = 0,15 m3/h - min. flow door de bypass
wanneer de hoofdregelmodule gesloten is.

*Kv
*Kv

= 0,60 m3/h voor DN 20,

des

= 0,50 m3/h voor DN 15 - max. flow

des

van het desinfectieproces bij een
temperatuur van 70 °C.

1 Instelring
2 Ring met referentiepunt

Kunststof deksel -

3

bescherming tegen
ongewenste manipulatie

Gat voor

4

schroevendraaier
Temperatuurinstelstchroef

5

- inbussleutel 2,5 mm
Referentietemperatuur

6

instelpunt

Fig.14 MTCV instellen van de temperatuur

Temperatuurbereik: 35-60 °C
MTCV instelling af fabriek 50 °C

De temperatuurinstelling kan worden gemaakt
na het verwijderen van het kunststof deksel (3),
door het op te tillen met een schroevendraaier
waarbij gebruik wordt gemaakt van het gat (4).
Voor het instellen van de gewenste temperatuur
moet de temperatuurinstelschroef (5) worden
verdraaid m.b.v. een inbussleutel tot het
referentiepunt. Het kunststof deksel (3) moet
weer op zijn plek worden gedrukt nadat de
instelling is gemaakt.

• Versie C:
*Kv

= 0,60 m3/h voor DN 20 en DN 15 - flow

des

door de MTCV wanneer de desinfectiemodule
volledig geopend is (regeling bij thermo­aandrijving TWA-NC).

* Kv

4

- Kv tijdens desinfectieproces

des

3

1

5

2

6

Het wordt aanbevolen om de ingestelde
temperatuur te controleren m.b.v. een thermometer.
De temperatuur van het warme water van het
laatste tappunt op de stijgleiding moet worden
gemeten*. Het verschil tussen de gemeten
temperatuur bij het laatste tappunt en de
temperatuur die is ingesteld op de MTCV is te
wijten aan warmteverliezen in de circulatieleiding
tussen de MTCV en het tappunt.

* daar waa r TVM-kranen (thermos tatische mengkranen) zijn

geïnstallee rd, moet de temperatuur word en gemeten vóór de
TVM-kraan.

6 | © Danfoss | 2019.04

VD.D3.L2.11

0

10

20

30

40

50

60

70

0 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60

Flowtemperatuur °C

instelling
op 60 °C

instelling op 50 °C

instelling
op 35 °C

Kv (m

3

/h)

55

60

65

70

75

80

0 0.10 0.20 0.30 0.40 0.500 0.60

Flowtemperatuur °C

Kv (m3/h)

versie B

versie C

Datablad MTCV – Loodvrij messing

Instelprocedure

Druk- en flowgrafiek
MTCV - DN 15

De gewenste temperatuurinstelling van de MTCV
hangt af van de gewenste temperatuurinstelling op
de laatste kraan en de warmteverliezen van de kraan
naar de MTCV in dezelfde stijgleiding.

Voorbeeld:

Gewenste temperatuur bij de laatste kraan: 48 °C
Warmteverliezen van de laatste
kraan naar de MTCV: 3 K

Drukverschil 1 bar, DN 15

Benodigd:

corrigeer instelling van MTCV

Oplossing:

Corrigeer instelling van MTCV: 48 - 3 = 45 °C

Opmerking:
Gebruik na een nieuwe instelling de thermometer
om te controleren of de gewenste temperatuur bij
de kraan bereikt is en corrigeer de MTCV instelling
overeenkomstig.

Fig. 15

Tabel 1

voorinstelling voorinstelling voorinstelling voorinstelling voorinstelling voorinstelling

60 °C 55 °C 50 °C 45 °C 40 °C 35 °C

65 60 55 50 45 40 0

62,5 57,5 52,5 4 7,5 42, 5 37, 5 0,238

60 55 50 45 40 35 0,427

57, 5 52,5 4 7,5 42,5 37,5 32,5 0,632

55 50 45 40 35 30 0,795

52,5 4 7,5 42, 5 37, 5 32,5 0,963

50 45 40 35 30 1, 087

47, 5 42,5 3 7,5 32,5 1,202

45 40 35 30 1,28 3

42,5 37, 5 32,5 1,351

Flow-temperat uur °C

40 35 30 1,394

37, 5 32,5 1,437

35 30 1,469

32,5 1,500

30 1,500

Drukverschil 1 bar, DN 15 - desinfectieproces

Fig. 16

kv

(m3/h)

VD.D3.L2.11

© Danfoss | 2019.04 | 7

Datablad MTCV – Loodvrij messing

70

2.00

Flowtemperatuur °C

80

0.70

Flowtemperatuur °C

Drukverschil 1 bar, DN 20Druk- en flowgrafiek

MTCV - DN 20

60

50

40

30

20

10

0

0 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80

Voorbeeld 1

0.366

instelling op 50 °C

instelling
op 35 °C

Kv (m

3

/h)

Fi g. 17

Tabel 2

voorinstelling voorinstelling voorinstelling voorinstelling voorinstelling voorinstelling

60 °C 55 °C 50 °C 45 °C 40 °C 35 °C

65 60 55 50 45 40 0,00

62,5 5 7,5 52,5 47, 5 42,5 37, 5 0,2 51

60 55 50 45 40 35 0,442

57, 5 52,5 4 7,5 42,5 37,5 32,5 0,6 45

55 50 45 40 35 30 0,828

52,5 4 7,5 42, 5 37, 5 32,5 1,000

50 45 40 35 30 1,164

47, 5 42,5 3 7,5 32,5 1,32 2

45 40 35 30 1,46 2

42,5 37, 5 32,5 1,577

Flow-temperat uur °C

40 35 30 1,667

37, 5 32,5 1,733

35 30 1,753

32,5 1,761

30 1,761

instelling
op 60 °C

kv

(m3/h)

Drukverschil 1 bar, DN 20 - desinfectieproces

75

70

65

60

55

0 0.10 0.20 0.30 0.40 0.50 0.60

Fig . 18

versie B

versie C

Kv m3/h

8 | © Danfoss | 2019.04

VD.D3.L2.11

p.o

.

VV

Datablad MTCV – Loodvrij messing

Berekeningsvoorbeeld

Voorbeeld:

De berekening wordt uitgevoerd
voor een gebouw met 3
verdiepingen met 8
stijgleidingen.

De volgende aannames zijn
gedaan om de berekening
te vereenvoudigen:

• Warmteverliezen per meter
leiding,
q1 =10 W/m *

* tijdens de ber ekening is het vereist om
de warmteverlie zen te berekenen
overeenkomstig de lan dspecifieke
normen.

Doorgaans zijn de berekende warmteverliezen
afhankelijk van:

- De dimensies van de leiding

- De gebruikte isolatiematerialen

- De omgevingstemperatuur van de leiding

- De doelmatigheid en conditie van de isolatie

Fig. 19 Installatieschema

I Basisbedrijf

Berekening:

• berekening van warmteverliezen in elke
stijgleiding (Qr) en hoofdleiding (Qh)
Qr = l stijgleiding x q = ( 10 + 10 ) x 10 = 200 W
Qh = l horiz. x q = 10 x 10= 100 W

• Tabel 3 toont de uitkomsten van de

berekeningen:

• Inlaat van warmwater temperatuur, T

= 55 °C

sup

• Temperatuurval in het systeem, ∆T= 5 K

• Afstand tussen stijgleidingen, L = 10 m

• Hoogte van de stijgleidingen, I = 10 m

• Installatieschema zoals hieronder weergegeven:

o

˙

V

˙

V

c

&

V+=

c

.

˙

V

p

V

o

Tab e l 3

warmteverliezen

stijglei-

ding

1 200 100 300 2400 36 412
2 200 100 300 2100 0,09 38 376
3 200 100 300 180 0 0,1 40 339
4 200 100 300 150 0 0,12 43 299
5 200 100 300 12 0 0 0,14 47 256
6 200 100 300 900 0,18 52 210
7 200 100 300 600 0,25 63 157
8 200 100 300 300 0,4 94 94

In

stijgleidingen

Qr (W) Q h (W) Vo (l/h) Vc (l /h)

In

hoofdleiding

Totaal in

elk deel

(W)

ΣQ totaal

(W)

Factor

stijgleidingen

Flow in

elk deel

Tot ale

flow

VD.D3.L2.11

© Danfoss | 2019.04 | 9

V

&

V

&

Datablad MTCV – Loodvrij messing

Berekeningsvoorbeeld

(continu)

•

Het totale debiet in het
warmwatercirculatiesysteem wordt berekend
met de formule:

&

=

V

&

Q

∑

Δ

tcr

hww

ΣQ - totaal warmteverlies in de installatie, (kW)

dus:

totaal



V

C

4.2

=

518.41

××

= 0,114 l/s = 412 l/h
De totale flow in het warmwatercirculatiesysteem

is: 412 l/h - de circulatiepomp moet worden
gedimensioneerd voor deze flow.

• Het debiet in elke stijgleiding wordt berekend

met de formule:

Flow in de stijgleiding nummer 1:

Q

&&

VV

o

×=

co

QQ

+

po

dus:

1

&

412V

0

200

×=

2100200

+

= 35,84 l/h ≅36 l/h

Flow in de resterende stijgleidingen moeten

worden berekend op dezelfde manier.

• De drukval in het systeem

De volgende aannames zijn gedaan om de
berekening te vereenvoudigen:

- Lineaire drukval, p

= 60 Pa/m

l

(Lineaire drukval is hetzelfde voor alle
leidingen)

- Lokale drukval is gelijk aan 33 % van de

totale lineaire drukval, pr = 0,33 p

dus:

pr = 0,33 × 60 = 19,8 Pa/m ≅ 20 Pa/m

- Voor de berekening wordt gebruikt

p

= pr + pl = 60 + 20 = 80 Pa/m

basis

- Lokale drukval over de MTCV wordt

berekend op basis van:

⎛
⎜

=

Δp

MTCV

⎜
⎝

Kv

⎞

×

V01.0

0

⎟
⎟
⎠

2

&

waarbij:
Kv - overeenkomstig fig. 19 pagina 10 in

dit geval

Kv = 0,366 m3/h voor voorinstelling 50 °C

- flow door de MTCV bij de flow-

0

temperatuur 50 °C (l/h)

• Wanneer de design-flow is berekend, gebruik

dan fig. 17 op pagina 9.

Merk op:

tijdens de drukvalberekening over het ventiel moet
de temperatuur van het circulatiewater in de gaten
worden gehouden. MTCV - Het multifunctioneel
thermostatisch circulatieventiel heeft een variabele
Kv waarde, die afhankelijk is van twee waarden: de
vooringestelde temperatuur en de temperatuur van
de flow.

Wanneer de
drukval over de MTCV berekend aan de hand van
de volgende formule:

Δp

en Kv bekend zijn, dan wordt de

0

2

&

MTCV

⎛
⎜

=

⎜
⎝

Kv

⎞

×

V01.0

0

⎟
⎟
⎠

dus:

Δp

∆p

⎛

=

⎜

MTCV

⎝

MTCV

2

9401.0

×

⎞
⎟

366.0

⎠

kPa 6.59

=



= (0.01 x 94 / 0,366 )2 = 6,59 kPa

• Drukverschil over de pomp:

Waarbij:
∆p

l

*p

*p

pomp

= ∆p

circuit

+ ∆p

MTCV

= 14,4 + 6,59 = 21 kPa

- drukval in kritische circuit (tabel 4)

circuit

- omvat drukval over alle apparaten in

pomp

de circulatie-installatie, zoals ketel,
filter, etc.

10 | © Danfoss | 2019.04

Tab e l 4

drukval over de MTCV

stijglei-

ding

1 1,6 1,6 14,4 36 0,97
2 1,6 1,6 12,8 38 1,07
3 1,6 1,6 11 ,2 40 1,19
4 1,6 1,6 9,6 43 1,38
5 1,6 1,6 8,0 47 1,6 4
6 1,6 1,6 6,4 52 2,01
7 1,6 1,6 4,8 63 2,96
8 1,6 1,6 3,2 94 6,59

In

stijgleidingen

(kPa)

In

hoofdleiding

(kPa)

p

circuit

(kPa)

V0-flow

(l/h)

∆mMTCV

drukval

(kPa)

Totaal

drukpomp

(kPa)

21

VD.D3.L2.11

pp ×=

V

&

V

&

Datablad MTCV – Loodvrij messing

Berekeningsvoorbeeld

(continu)

II Desinfectie

De warmteverliezen en drukval moeten worden
berekend overeenkomstig de nieuwe condities.

- inlaat warmwater-temperatuur tijdens

desinfectie T

- omgevingstemperatuur *T

(*T

- overeenkomsting standaard en norm

omg

verplicht)

= 70 °C

dis

amb

= 20 °C

1. De warmteverliezen worden berekend met

de formule:
q1 = Kj x l x ∆T1 → Kj x l = q1/∆T1
voor basisproces

q2 = Kj x l x ∆T2 → Kj x l = q2 /∆T2

voor desinfectieproces

Dus :

Δ

=

qq

12

Δ

⎛

T

2

⎜

=

q

1

⎜

T

1

⎝

⎞

−

TT

ambdis

⎟
⎟

−

TT

ambsup

⎠

voor gegeven geval:

C 20C 70

°−°

=

2

⎜
⎝

⎛

(W/m) 10q

⎞

W/m 14.3

=

⎟

C 20C 55

°−°

⎠

In dit geval zullen tijdens het desinfectieproces

de warmteverliezen toenemen met ca. 43 %.

2. Benodigde flow

Vanwege de volgorde in het desinfectieproces
(stap voor stap) moet uitsluitend het kritische
circuit worden berekend.

Voor gegeven voorbeeld:

Q

= Qr + Qh

dis

Q

= ((10+10) + (8 × 10)) × 14,3 W/m =

dis

1430 W = 1,43 kW

dus:

Δp

⎛

=

⎜

MTCV

⎝

0.6

2

×

2460.01

⎞
⎟

⎠

kPa 16.81

=

Vanwege de lagere flow vergeleken met de
basisconditie (412 l/h), moet de drukval in de
installatie, p

Δp



w



2

opnieuw worden berekend.

circuit

2

 waarbij :

w - snelheid van het water (m/s)

Door het vergelijken van de condities tijdens
basisbedrijf en desinfectie kan men schatten:

es

basisd

2

V

des

2

V

c

waarbij:

V

- desinfectieflow (l/h)

des

VC - basis flow (l/h)

Dus:

- voor het eerste deel van de installatie

1

×=

8 0p

des

⎛
⎜

⎝

246

412

2

⎞

Pa/m 29

=

⎟

⎠

Deze berekening moet worden gedaan voor

het hele kritische circuit. Tabel 5 toont de
uitkomsten van de berekeningen.

Voor het kritische circuit:
p

= 0,57 + 0,68 + 0,84 + 1,08 + 1,48

des(circuit)

+ 2,20 + 3,93 + 21,92 = 32,70 kPa

p
= 32,70 + 16,81 = 49,51 kPa

despomp

= p

des(circuit)

+ ∆p

MTCV

De pomp moet moet zo worden gekozen dat
aan beide vereisten wordt voldaan:

De doorstroming:

1.43

&

V

=

dis

54.18

×

==

l/h 246l/s 0.0684

3. De benodigde druk

De benodigde druk tijdens het desinfectieproces

• basis bedrijf,

= 412 l/h en p

0

• desinfectie bedrijf

= 246 l/h en P

0

moet worden gecontroleerd
p

despomp

waarbij:

Δp

MTCV

= p

=

⎛
⎜
⎜
⎝

des(circuit)

×

Kv

+ ∆p

&

V01.0

0

MTCV

2

⎞
⎟
⎟
⎠

Tab e l 5

drukval in het circuit tijdens desinfectieproces

flow (l/h)

basis desinfectie

412 246 29 20 0,57

376 246 34 20 0,68
339 246 42 20 0,84
299 24 6 54 20 1,08
256 246 74 20 1, 48

210 246 110 20 2,20

157 24 6 196 20 3,93

94 246 548 40 21,92

nieuwe drukval

(Pa/m)

lengte

(m)

pomp

pomp

drukval

(kPa)

∑ 32.70

= 21 kPa

= 49,51 kPa

Totale drukval in

kritische circuit

32,70

VD.D3.L2.11

© Danfoss | 2019.04 | 11

Datový list MTCV z bezolovnaté mosazi

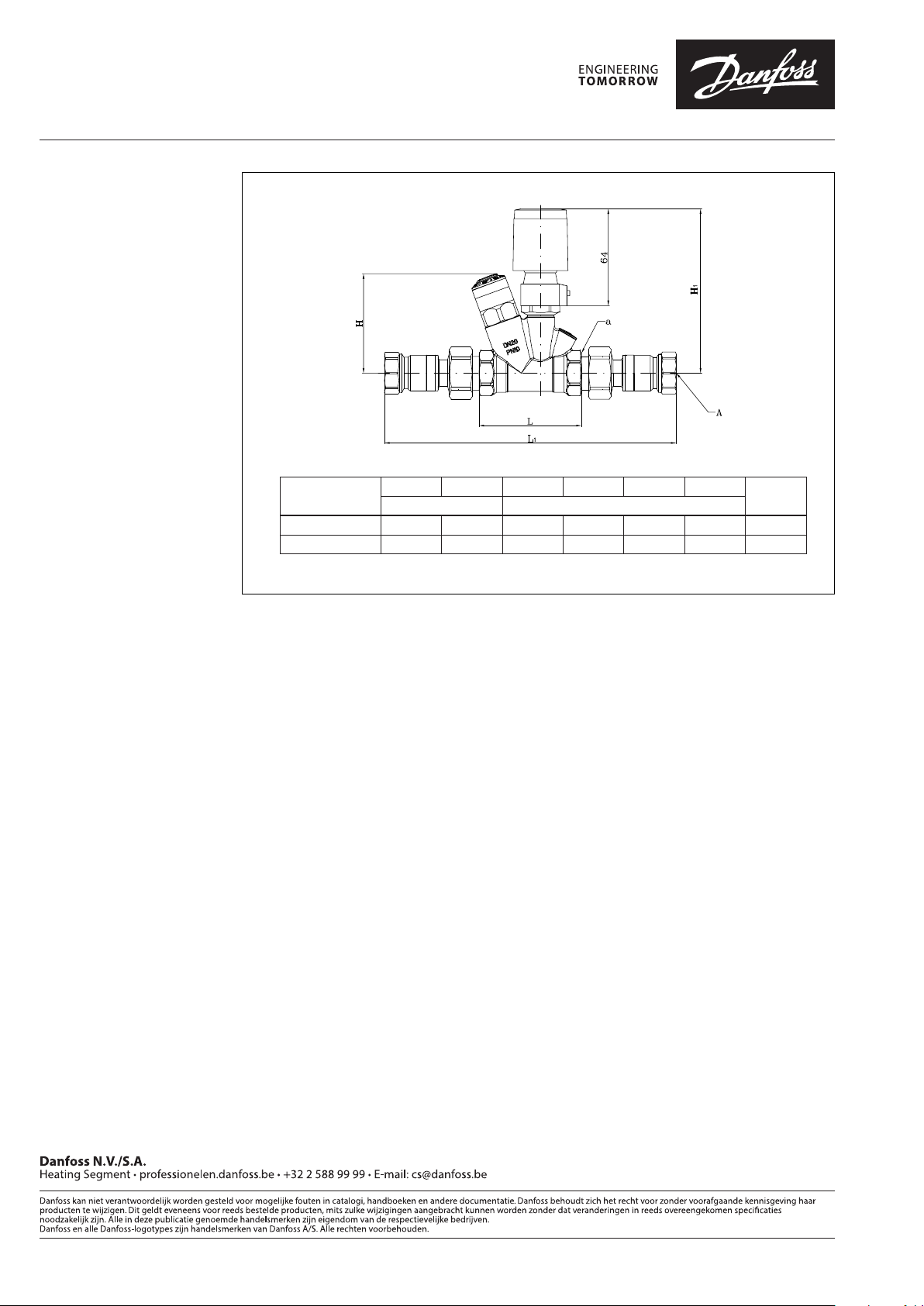

Afmetingen

Binnendraad

DN 15 Rp 1/2 Rp 1/2 79 129 75 215 0,56
DN 20 Rp ⁄ Rp ⁄ 92 129 80 230 0,63

Fig. 20

A a H H1 L L1

ISO 7/1 mm

Gewicht

(kg)

12 | © Danfoss | DHS-SRMT/SI | 2019.04

VD.D3.L2.11
