Технически данни
Многофункционален термостатичен циркулационен вентил
MTCV – безоловен бронз
Въведение
Фиг. 1.
Базова версия - A
MTCV е многофункционален термостатичен
балансиращ вентил, използван в битови
инсталации за гореща вода с циркулация.
MTCV осигурява топлинен баланс в инсталации
за гореща вода, като поддържа постоянна
температура в системата и така ограничава
дебита в циркулационните тръби до
минималното необходимо ниво.
За да отговори на нарастващите изисквания
към качеството на питейната вода, вентилите
MTCV на Danfoss са направени от материали,
които са устойчиви на корозия и не съдържат
олово.
Основни функции на MTCV • Термостатично балансиране на системи за
гореща вода с температурен диапазон
35-60°C - версия A.
• Термична дезинфекция с автоматично
задействане при температури над 65°C със
защита за безопасност на инсталацията
за предотвратяване на покачване на
температурата над 75°C (автоматично спира
циркулационния поток) - версия "B".
• Автоматичен процес на дезинфекция с
електронно регулиране, с възможност
за програмиране на температурата и
времетраенето на дезинфекцията - версия "C".
•
Автоматично промиване на системата чрез
временно понижаване на температурната
Фиг. 2.*
Версия „B“ на MTCV с пряко
действие
автоматична дезинфекция
* термометърът е опция
с функция на
Фиг. 3.
Версия „C“ с електронно
управляван процес на дезинфекция
• Тялото на вентила е направено от rg5
бронзов материал
• Компонентите са направени от безоловен
месинг
• Основният конус е направен
от усилен полимер POM-C.
Едновременно с това MTCV може да
осъществява процес на дезинфекция
посредством 2 характеристики:
• Автоматичен модул за дезинфекция
(с термоелемент с пряко действие) (фиг. 2).
• Електронен регулатор с термична задвижка
TWA и температурни сензори PT1000 (фиг. 3).
настройка до напълно отворен вентил
MTCV за максимален дебит.
• Възможност за измерване на температурата.
•
Защита от нежелана промяна на настройката.
• Постоянно измерване и следене на
температурата - версия „C“.
• Функция на спиране на циркулационния
щранг посредством допълнителни фитинги
с вграден сферичен вентил.
• Модулно надстройване на вентила MTCV по
време на работа, в условия на високо налягане.
• Обслужване - когато е необходимо,
калибрираният термоелемент може
да бъде сменен.
© Danfoss | 2019.04
VD.D3.L2.44 | 1
Технически данни MTCV – безоловен месинг
Функция
Фиг. 4. Базова версия на MTCV - A
MTCV е термостатичен пропорционален вентил
с пряко действие. Термоелементът, (фиг. 6, елем. 4)
разположен в конуса на вентила (фиг. 6, елем. 3),
реагира на промени в температурата.
Когато температурата на водата надхвърли
зададената, термоелементът се разширява
и конусът на вентила се премества към седлото
на вентила, като така ограничава циркулационния
поток. Когато температурата на водата е под
зададената, термоелементът
позволява по-голям дебит в
тръба. Вентилът е в равновесие
отворя вентила и
циркулационната
(номинален
поток = изчислен поток), когато температурата
на водата достигне стойността, зададена на
вентила.
Регулиращата характеристика на MTCV е
показана на фиг. 13, версия A.
Когато температурата на водата е с 5°C по-висока
от стойността на точката на задаване, потокът
през вентила спира.
Специално уплътнение на термоелемента го
защитава от пряк контакт с вода, което увеличава
трайността на термоелемента и същевременно
осигурява прецизно регулиране.
Предпазна пружина (фиг. 6, елем. 6) предпазва
термоелемента от повреда, когато температурата
на водата превиши стойността в точката на
задаване.
Конструкция
1. Тяло на вентила
2. Пружина
3. Конус
4. Термоелемент
5. О-пръстен
6. Предпазна пружина
7. Пръстен за настройка
8. Ръкохватка за настройка
9. Тапа за покриване на
настройката
10. Конус за модул за
дезинфекция
11. Предпазна пружина
12. Тапа за термометър
13. Тапа за модул за
дезинфекция
2 | © Danfoss | 2019.04
Фиг. 5. Пример на MTCV / базова версия /, инсталиран в система за битова гореща вода
Фиг. 6. Конструкция - базова версия - A
VD.D3.L2.44
Технически данни MTCV – безоловен месинг
Функция
Фиг. 7. Версия на MTCV с пряко действие и функция
за автоматична дезинфекция - B
* термометърът е опция
Стандартната версия на MTCV - A - може лесно и
бързо да се надстройва до функция на термична
дезинфекция срещу бактерии, причиняващи
заболяването Легионела, в системите за
гореща вода.
След изваждането на тапата от модула за
дезинфекция (фиг. 6, елем. 13) (това може да се
извърши в условията на работа, под налягане)
може да се монтира термостатичният модул за
дезинфекция (фиг. 9, елем. 17).
Модулът за дезинфекция ще регулира дебита в
съответствие с характеристиките си
, (фиг. 13,
версия B), като така изпълнява термична
дезинфекция на водната инсталация.
Монтираният модул за дезинфекция
автоматично отваря байпас с Kv min = 0.15 m3/h,
което позволява протичане на дебит за
дезинфекция. Във версия A на MTCV този байпас
винаги е затворен, за да се избегне отлагане на
замърсявания и калций. MTCV може да се
надстройва с дезинфекционен модул дори и
след дълъг период на работа във версия A без
опасност да се запуши байпасът.
Регулиращият модул в базова версия A работи
в температурния диапазон 35-60°C. Когато
температурата на горещата вода се повиши
над 65°C, се стартира процесът на дезинфекция,
което означава, че дебитът през главното
седло на вентила MTCV спира, а байпасът се
отваря за "дебита за дезинфекция". Регулиращата
функция сега се извършва от дезинфектиращия
модул, който отваря байпаса, когато температурата
е над 65°C.
Процесът на дезинфекция се изпълнява, докато
бъде достигната температура от 70°C. Когато
температурата на горещата вода се повиши
повече, дебитът през дезинфекционния байпас
се намалява (процесът на термично балансиране
на инсталацията по време на дезинфекция), а
когато достигне 75°C, потокът спира. Това се
прави, за да се предпази инсталацията за топла
вода от корозия и отлагане на калций, а също
и за намаляване на опасността от изгаряния.
Термометърът може да се монтира като опция и
в двете версии - A и B, за да се измерва и регулира
температурата на циркулиращата гореща вода.
Конструкция
1-13 Както е описано във фиг. 6
14 Байпас за дезинфекция
15 Термометър
16 Уплътнение Cu
17 Дезинфектиращ модул
VD.D3.L2.44

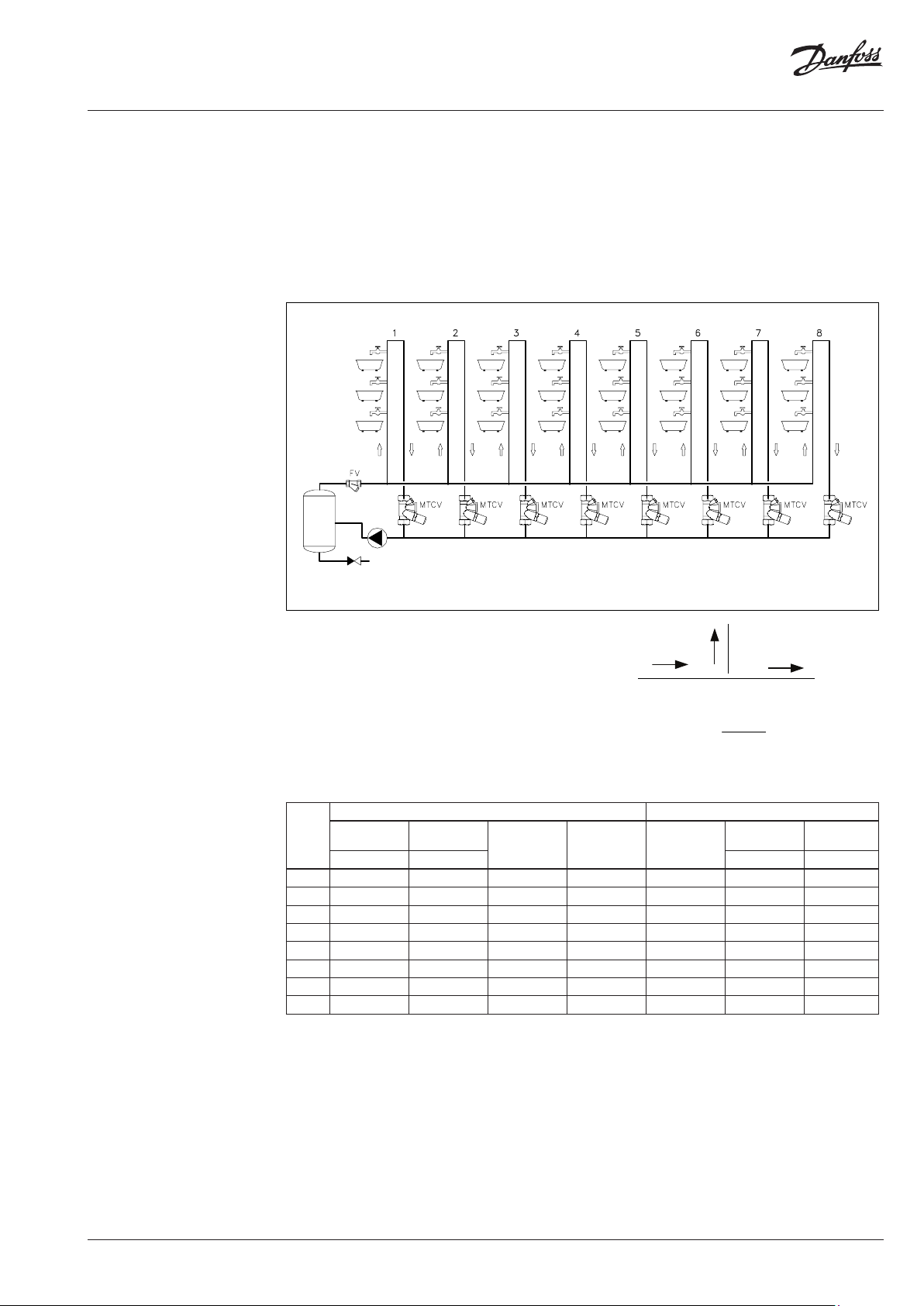

Фиг. 8. Схема на инсталация за топла вода с циркулация - автоматична версия.
Фиг. 9. Дизайн – версия с пряко действие и функция
за автоматична термична дезинфекция – B
© Danfoss | 2019.04 | 3
Технически данни MTCV – безоловен месинг
Функция
Фиг.10. Версия с електронно регулиран процес на
дезинфекция - C
Версиите "A" и "B" на MTCV могат да се надстройват
до електронно регулиран процес на дезинфекция
(версия C).
След изваждане на модула за дезинфекция
(фиг. 6, елем. 13) се монтира адаптера
елем. 21) и термозадвижката
TWA.
(фиг. 12,
В гнездото на термометъра се монтира
температурен
сензор PT 1000 (фиг. 12, елем. 19).
Термозадвижката и сензорът са свързани към
електронния регулатор CCR2+, позволяващ
ефикасен процес на дезинфекция във
всеки
циркулационен щранг. Основният модул
регулиране работи в температурния диапазон
35-60°C. Когато процесът на дезинфекция/
термично пречистване на водата започне, CCR2+
регулира дебита през MTCV посредством
термозадвижки TWA. Предимствата на електронно
регулирания процес на дезинфекция с CCR2+ са:
• Осигуряване на пълен контрол върху процеса
на дезинфекция във всеки отделен щранг.
• Оптимизиране на общото време на
дезинфекция.
• Опция - избор на температура за
дезинфекцията.
• Опция - избор на време за дезинфекцията.
• Онлайн измерване и проследяване на
температурата на водата във всеки отделен
щранг.
• Позволяване на възможността за свързване
на регулатора в нагревателната подстанция
или помещението на нагревателя (т.е. Danfoss
ECL) или към BMS (Modbus).
за
Конструкция
1-13 Както е описано във фиг. 6
18 Байпас; (положение
затворено)
19 Температурен сензор
PT 1000
20 Уплътнение Cu
21 Адаптер за свързване
на термозадвижка TWA
B
*
A
Фиг . 11 . – схема на монтаж за дезинфекция и температурата на регистрация
A) Независима система (трябва само сензорS0)
B) зависима си стема (трябват сензор S0 и връзка към регулат ор на времето или друг регулатор)
4 | © Danfoss | 2019.04
Фиг.12. Версия с електронно регулиран процес
на дезинфекция - C
VD.D3.L2.44
Технически данни MTCV – безоловен месинг
Технически данни Макс. работно налягане ...................................10 bar
Изпитателно налягане .......................................16 bar
Макс. температура на потока .........................100°C
kVS при 20°C:
- DN20 ............................................................1,8 m³/h
- DN20 ............................................................1,5 m³/h
Хистерезис ................................................................1,5 K
Информация за поръчка
Клапан - базова версия A Кодов №
DN 15 003Z4515
DN 20 003Z4520

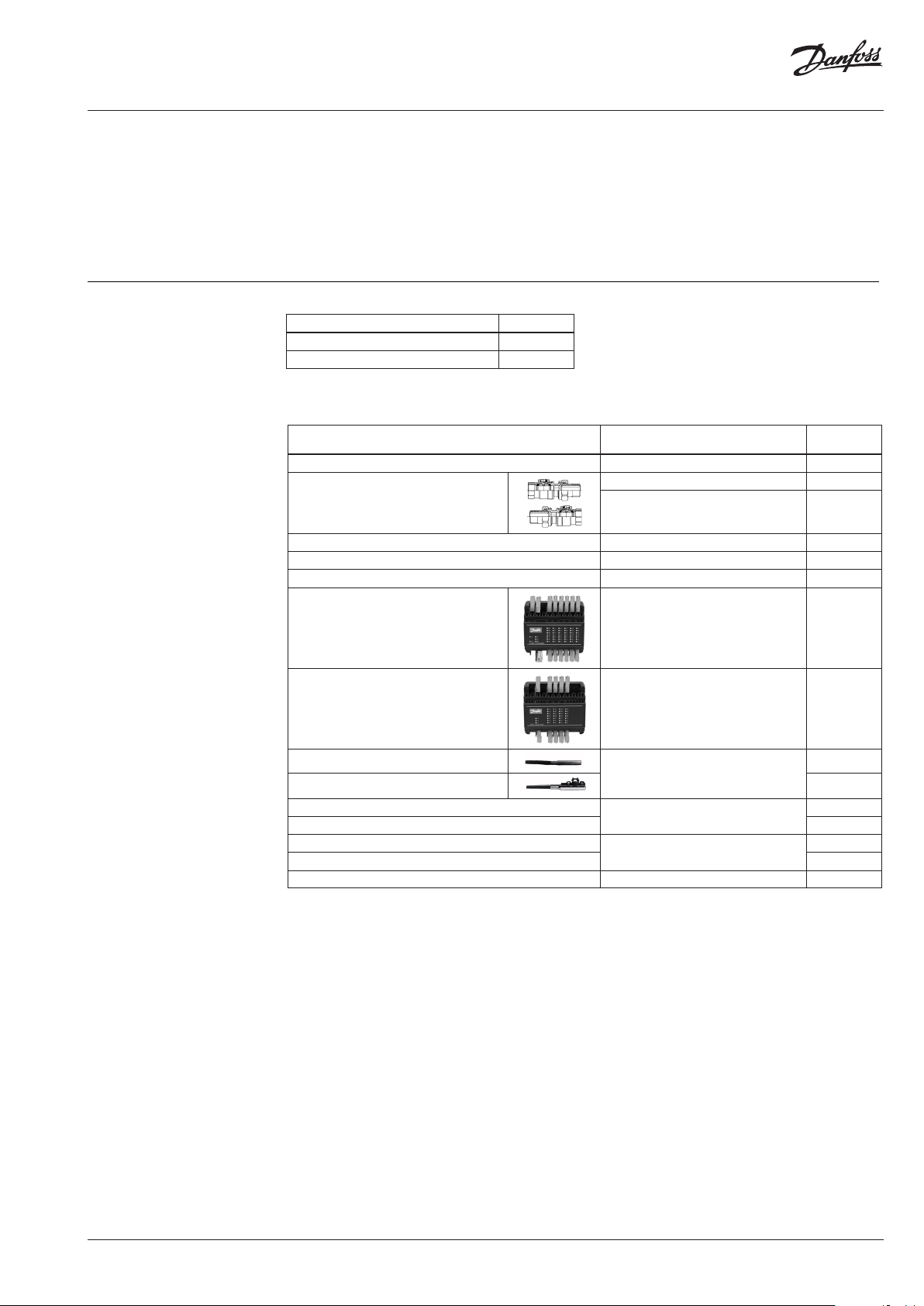

Принадлежности и резервни части
Принадлежност Коментари
Термостатичен модул за дезинфекция – B DN 15/DN 20
Фитинги със спирателен сферичен вентил
(за имбусен к люч 5 mm), DN 15
Термометър с адаптер DN 15/DN 20
Гнездо за ESMB PT1000 DN 15/DN 20
Адаптер за термозадвижка DN 15/DN 20
Материал на частите, които влизат в
контакт с вода:
Тяло на вентила ........................................................Rg5
Кожух на пружината и др. ................ Сплав Cuphin
(CW724R) О-пръстени ........................................ EPDM
Пружина, байпас конуси .Неръждаема стомана
Конус ...................... POM-C (Ацетал хомополимер)
Кодов
номер
003 Z2021
G ½ × Rp ½
G ¾ × Rp ¾ 003 Z1028
003 Z1027
003 Z1023
003 Z1024
003 Z1022
CCR2+ регулатор вж. също корпус VD.D3.K1.02 003Z 3851
CCR+ подчинено устройство вж. също корпус VD.D3.K1.02 003Z3852
Сензор за температура ESMB универсален
Сензор за температура ESMC контактен 08 7N 0011
Фитинги за спояване на Cu 15 mm
Фитинги за спояване на Cu 18 mm
Фитинги за спояване на Cu 22 mm
Фитинги за спояване на Cu 28 mm
Термозадвижка TWA-A/NC, 24V вж. също корпус VD.57.U4.02 088H3110
вж. също корпус VD.D3.K1.02
DN 15
вътр. R 1/2”
DN 20
вътр. R 3/4”
08 7B11 84
003Z1034
003Z1035
003Z1039
003 Z1040
VD.D3.L2.44
© Danfoss | 2019.04 | 5
Технически данни MTCV – безоловен месинг
25 35 45 55 65 75 85
K
vs
K
vmin
K
vdis
основно
дезинфекция
версия
B
версия C
температура, °C
предварителна настройка 50 °C
дебит
Характеристики на
регулиране:
Фиг.13. Характеристики на регулиране на MTCV
Настройка на главната
функция
• Базова версия A
• Версия B:
Kvmin = 0,15 m3/h - мин. поток през байпаса,
когато главният модул на регулирането е
затворен.
*Kv
= 0,60 m3/h за DN 20,
дез
*Kv
= 0,50 m3/h за DN 15 - макс. поток
дез
на процеса на дезинфекция с
температура 70°C.
1 Пръстен за настройка
2 Пръстен с показалец
Пластмасов капак - защита
3
от неоторизирана
промяна
4 Отвор за отвертка
2.5 mm шестограм за
5
настройка
Показалец на настроената
6
температура
4
Фиг.14. Настройка на температурата на MTCV
Температурен диапазон: 35-60°C
Фабрична настройка на MTCV 50°C
Температурната настройка може да се извърши
след сваляне на пластмасовия капак (3), като
се повдигне с отвертка през отвора (4).
Винтът
за настройка на температурата (5) трябва
да се
завърти с шестограм, докато желаната
температура съвпадне с показалеца. След
извършване на настройката пластмасовият
капак (3) трябва да се натисне отново на място.
Препоръчва се зададената температура да се
контролира с термометър. Температурата на
• Версия C:
*Kv
= 0,60 m3/h за DN 20 и DN 15 - поток
дез
през MTCV, когато модулът за дезинфекция
е напълно отворен (регулиране при
термозадвижката TWA-NC).
* Kv
- Kv по време на процеса на дезинфекция
дез
3
1
5
2
6
горещата вода в точката на последния
консуматор от щранга трябва да се измери*.
Разликата между измерената температура
в точката на последния консуматор и
температурата, зададена на MTCV, се дължи на
топлинните загуби в циркулационната тръба
между MTCV и точката на консуматора.
* където има инсталирани T VM вентили (термостатични
смесителни вентили), температурата трябва да се
измерва преди TVM вентила.
6 | © Danfoss | 2019.04
VD.D3.L2.44
Технически данни MTCV – безоловен месинг
0
10
20
30
40
50
60
70
0
0,20 0,40 0,60 0,80 1,00 1,20 1,40 1,60
Температура на потока, °C
настройка
при 60 °C
настройка при 50 °C
настройка
при 35 °C
Kv (m
3
/h)
55
60
65
70
75
80
0 0,10 0,20 0,30 0,40 0,500 0,60
Температура на потока, °C
Kv (m3/h)
версия B
версия C

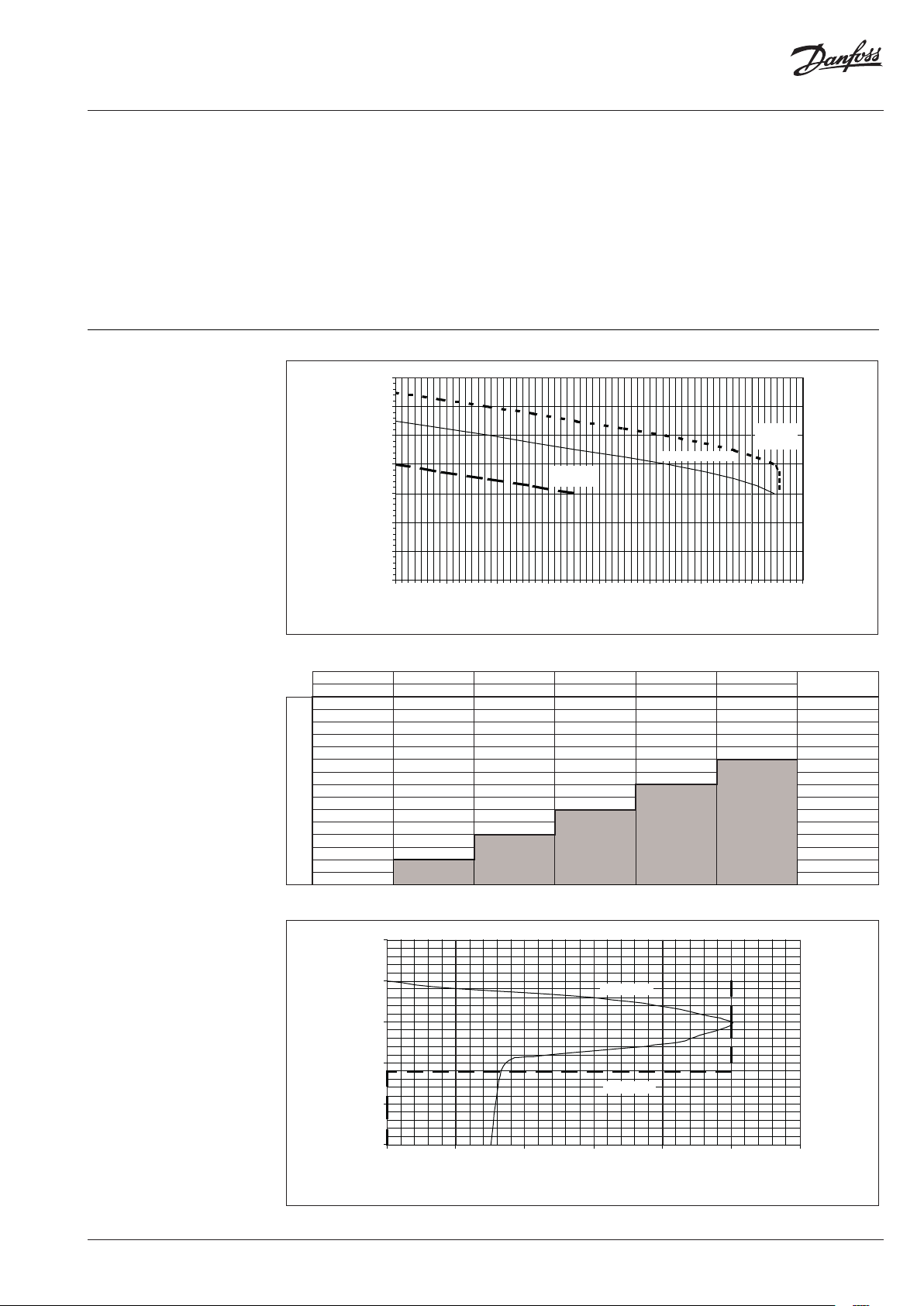

Процедура за настройка
Диаграма на налягането и
дебита на MTCV - DN 15
Температурната настройка на MTCV зависи от
необходимата температура при последния
консуматор и топлинните загуби от консуматора
до MTCV в същия щранг.
Пример:
Необходима температура при
последния консуматор: 48°C
Топлинни загуби от последния
консуматор до MTCV: 3 K
Диференциално налягане 1 bar, DN 15
Търси се:
правилна настройка на MTCV
Решение:
Правилна настройка на MTCV: 48 - 3 = 45 °C
Забележка:
След нова настройка използвайте
термометъра, за да проверите дали е
достигната необходимата температура
при изпускането, и съответно коригирайте
настройката на MTCV.
Фиг. 15.
Табл. 1
настройка настройка настройка настройка настройка настройка
60 °C 55 °C 50 °C 45 °C 40 °C 35 °C
65 60 55 50 45 40 0
62,5 57,5 52,5 47,5 42,5 37,5 0,238
60 55 50 45 40 35 0,427
57,5 52,5 47,5 42,5 37,5 32,5 0,632
55 50 45 40 35 30 0,795
52,5 47,5 42,5 37,5 32,5 0,963
50 45 40 35 30 1,087
47,5 42,5 37,5 32,5 1,202
45 40 35 30 1,283
42,5 37,5 32,5 1,351
40 35 30 1,394
37,5 32,5 1,437
Температура на потока, °C
35 30 1,469
32,5 1,500
30 1,500
kv
(m3/h)
Диференциално налягане 1 bar, DN 15 - процес на дезинфекция
VD.D3.L2.44
Фиг. 16.
© Danfoss | 2019.04 | 7
Технически данни MTCV – безоловен месинг
Диференциално налягане 1 bar, DN 20Диаграма на налягането и
дебита на MTCV - DN 20
70
60
Температура на потока, °C
50
40
30
20
10
0
0
Напр. 1
0.366
0,20 0,40 0,60 0,80 1,00 1,20 1,40 1,60 1,80 2,00
настройка при 50 °C
настройка
при 35 °C
Kv (m
3
/h)
Фиг. 17.
Табл. 2
настройка настройка настройка настройка настройка настройка
60°C 55°C 50°C 45°C 40°C 35°C
65 60 55 50 45 40 0,00
62,5 57,5 52,5 47,5 42,5 37,5 0,251
60 55 50 45 40 35 0,442
57,5 52,5 47,5 42,5 37,5 32,5 0,645
55 50 45 40 35 30 0,828
52,5 47,5 42,5 37,5 32,5 1,000
50 45 40 35 30 1,164
47,5 42,5 37,5 32,5 1,322
45 40 35 30 1,462
42,5 37,5 32,5 1,577
40 35 30 1,667
37,5 32,5 1,733
Температура на потока, °C
35 30 1,753
32,5 1,761
30 1,761
настройка
при 60 °C
kv
(m3/h)
Диференциално налягане 1 bar, DN 20 - процес на дезинфекция
80
Фиг. 18.
Температура на потока, °C
75
70
65
60
55
0
0,10 0,20 0,30 0,40 0,50 0,60 0,70
Kv m
версия B
версия C
3
/h
8 | © Danfoss | 2019.04
VD.D3.L2.44
Технически данни MTCV – безоловен месинг
p
.
VV
+
Пример на изчисление
Пример:
Изчислението е извършено
за триетажно здание
с 8 щранга.
За да се опрости изчислението,
са използвани следните
предположения:
• Топлинни загуби на метър
тръба,
q1 =10 W/m *
* по време на изчислението е
необходимо да се изчисляват
топлинните загуби според
стандартите за съответната
страна).
Обикновено изчислените топлинни загуби
зависят от:
- Размера на тръбата
- Материалите, използвани за изолациите
- Температурата на околната среда, където се
намира тръбата
- Ефективността и състоянието на изолацията
Фиг. 19. Схема на инсталацията
• Температура на входа за горещата вода,
T
= 55°C
sup
• Спад на температурата през системата,
T = 5 K
• Разстояние между щранговете, L = 10 m
• Височина на щранговете, l = 10 m
• Схема на инсталацията, както е показано
по-долу:
I Основно действие
o
˙
V
Изчисление:
• изчисление на топлинните загуби във всеки
щранг (Qr) и колектор (Qh)
Qr = l щранг x q = ( 10 + 10 ) x 10 = 200 W
Qh = l хориз. x q = 10 x 10= 100 W
• Табл. 3 показва резултатите от
˙
V
c
&
V
=
c
˙
V
p
V
o
.o.
изчисленията:
Табл. 3
Топлинни загуби
щранг
1 200 100 300 2400 36 412
2 200 100 300 2100 0,09 38 376
3 200 100 300 1800 0,1 40 339
4 200 100 300 1500 0,12 43 299
5 200 100 300 1200 0,14 47 256
6 200 100 300 900 0,18 52 210
7 200 100 300 600 0,25 63 157
8 200 100 300 300 0,4 94 94
В
щранговете
Qr (W) Q h (W) Vo (l/h) Vc (l /h)
В колектора
Общо във
всяка част
(W)
ΣQ общо
(W)
Коефициент
щрангове
Поток във
всяка част
Общ поток
VD.D3.L2.44
© Danfoss | 2019.04 | 9
Технически данни MTCV – безоловен месинг
V
&
V
&
Пример на изчисление
(продължение)
• Общият поток в циркулация на гореща
вода се изчислява с формула:
&
=
V
&
Q
∑
Δ
tcr
hww
ΣQ - общи топлинни загуби в инсталацията (kW)
следователно:
total
V
C
4,2
=
518,41
××
= 0,114 l/s = 412 l/h
Общият дебит в системата на циркулация
на гореща вода е: 412 l/h - циркулационната
помпа трябва да се оразмери за този дебит.
•
Потокът във всеки щранг се изчислява по
формула:
Дебит в щранг номер 1:
Q
&&
VV
o
×=
co
QQ
+
po
следователно:
1
&
412V
0
200
×=
2100200
+
= 35,84 l/h ≅ 36 l/h
Дебитът в останалите щрангове трябва да
се изчислява по същия начин.
• Падът на налягането в системата За да се
опрости изчислението, са използвани
следните предположения:
- Пад на линейното налягане, p
= 60 Pa/m
l
(линейното налягане е едно и също за
всички тръби)
- Падът на локалното налягане е равен на
33% от общия пад на линейното налягане,
pr = 0,33 p
l
следователно:
pr = 0,33 × 60 = 19,8 Pa/m ≅ 20 Pa/m
- За използваното изчисление
p
= pr + pl = 60 + 20 = 80 Pa/m
basic
- Падът на локалното налягане през MTCV
се изчислява на базата на:
⎛
⎜
=
Δp
MTCV
⎜
⎝
Kv
⎞
×
V0 1 ,0
0
⎟
⎟
⎠
2
&
където:
Kv - в съответствие с фиг. 19, стр. 10 в този
случай
Kv = 0,366 m3/h за зададени 50°C
- дебит през MTCV при температура на
0
потока 50°C (l/h)
• Когато е изчислен предвиденият дебит,
използвайте фиг. 17 на стр. 9.
Забележка:
при изчислението на пада на налягането през
вентила трябва да отчита температурата
на циркулационната вода. MTCV Многофункционален термостатичен
циркулационен вентил (Multifunction Thermostatic
Circulation Valve) има променлива стойност на
Kv, която зависи от две стойности: зададената
температура и температурата на потока.
Когато
през MTCV се изчислява с помощта на следната
формула:
следователно:
•
Диференциално налягане на помпата:
*p
Където:
p
*p
и Kv са известни, падът на налягането
0
2
&
⎛
⎜
=
Δp
MTCV
⎜
⎝
Δp
p
⎛
=
⎜
MTCV
⎝
= (0,01 x 94 / 0,366 )2 = 6,59 kPa
MTCV
помпа
×
Kv
×
366,0
= p
V0 1 ,0
9401,0
⎞
0
⎟
⎟
⎠
⎞
⎟
⎠
верига
2
=
+ p
MTCV
kPa 6,59
= 14,4 + 6,59 = 21 kPa
- пад на налягането в критичния кръг
верига
(табл. 4)
- включва пад на налягането през
помпа
всички устройства в циркулационната
инсталация, като: нагревател, филтър
и др.
10 | © Danfoss | 2019.04
Табл. 4
пад на налягането върху MTCV
щранг
В щранговете
(kPa)
1 1,6 1,6 14,4 36 0,97
2 1,6 1,6 12,8 38 1,07
3 1,6 1,6 11,2 40 1,19
4 1,6 1,6 9,6 43 1,38
5 1,6 1,6 8,0 47 1,64
6 1,6 1,6 6,4 52 2,01
7 1,6 1,6 4,8 63 2,96
8 1,6 1,6 3,2 94 6,59
В колектора
(kPa)
p
верига
(kPa)
V0-дебит
(l/h)
на налягането
∆mMTCV пад
(kPa)
Общо
налягане на
помпата
(kPa)
21
VD.D3.L2.44
Технически данни MTCV – безоловен месинг
V
&
V
&
Пример на изчисление
(продължение)
II Дезинфекция
Топлинните загуби и падът на налягането трябва
да се изчисляват според новите условия.
следователно:
Δp
MTCV
Поради по-ниския дебит в сравнение с
- температура на входа на горещата вода при
дезинфекция, T
- температура на околната среда *T
(*T
- в съответствие със задължителните
amb
стандарти и норми)
= 70°C
дез
amb
= 20°C
1. Загубите на топлина се изчисляват по
формулата:
q1 = Kj x l x T1 → Kj x l = q1/T1
за основния процес
q2 = Kj x l x T2 → Kj x l = q2 /T2
за процеса на дезинфекция
Следователно:
=
qq
12
Δ
Δ
⎛
T
2
⎜
=
q
1
⎜
T
1
⎝
⎞
−
TT
ambdis
⎟
⎟
−
TT
ambsup
⎠
за дадения случай:
C 20C 70
°− °
=
2
⎜
⎝
⎛
(W/m) 10q
⎞
W/m 14,3
=
⎟
C 20C 55
°− °
⎠
В този случай при процеса на дезинфекция
топлинните загуби нарастват до 43%.
основното състояние (412 l/h), падът на
налягането в инсталацията p
се преизчисли.
w
Δp
2
където:
w - скорост на водата (m/s)
Чрез сравнение на условията при основно
действие и при дезинфекция може да се
пресметне:
pp ×=
където:
където:V
VC - основен дебит (l/h)
Следователно:
- за първата част на инсталацията
1
80p
dis
Това изчисление трябва да прави за цялата
критична верига. Табл. 5 показва резултатите
2. Необходим дебит
Поради последователния процес на
дезинфекция (стъпка по стъпка) може
да се изчисли само за критична верига.
от изчислението.
За критичната верига:
p
дез(верига)
+ 2,20 + 3,93 + 21,92 = 32,70 kPa
За дадения случай:
Q
= Qr + Qh
дез
Q
= ((10+10) + (8 × 10)) × 14,3 W/m =
дез
1430 W = 1,43 kW
p
= 32,70 + 16,81 = 49,51 kPa
= p
дез.помпа
Помпата трябва да се избере така, че да
изпълнява и двете изисквания:
Дебитът:
1,43
&
V
=
dis
54 ,18
×
l/h 246l/s 0,0684
==
3. Необходимото налягане
Необходимото налягане при процеса на
дезинфекция трябва да се провери
p
дез.помпа
където:
Δp
MTCV
= p
=
⎛
⎜
⎜
⎝
дез(верига)
×
Kv
+ p
&
V0 1 ,0
0
MTCV
2
⎞
⎟
⎟
⎠
• основно действие,
= 412 l/h и p
0
• действие при дезинфекция
= 246 l/h и p
0
Табл. 5
Пад на налягането на веригата по време на процеса на дезинфекция
поток (l/h) нов пад на
основно
412 246 29 20 0,57
376 246 34 20 0,68
339 246 42 20 0,84
299 246 54 20 1,08
256 246 74 20 1,48
210 246 110 20 2,20
157 246 196 20 3,93
94 246 548 40 21,92
дезинфекция
налягането
(Pa/m)
дължина
(m)
2
2460,01
×
V
0,6
dis
V
⎞
⎟
⎠
2
2
c
2
⎞
=
⎟
⎠
kPa 16,81
=
трябва да
верига
Pa/m 29
⎛
=
⎜
⎝
2
basicdis
- дебит при дезинфекция (l/h)
дез
246
⎛
×=
⎜
412
⎝
= 0,57 + 0,68 + 0,84 + 1,08 + 1,48
+ p
дез(верига)
помпа
помпа
пад на
налягането
∑ 32,70
= 21 kPa
= 49,51 kPa
(kPa)
MTCV
Общ пад на
налягането в
критична верига
32,70
VD.D3.L2.44
© Danfoss | 2019.04 | 11
Технически данни MTCV – безоловен месинг
Размери
Вътрешна
резба
A a H H1 L L1
ISO 7/1 mm
DN 15 Rp ⁄ Rp ⁄ 79 129 75 215 0,56
DN 20 Rp ⁄ Rp ⁄ 92 129 80 230 0,63
Фиг. 20.
Тегло
(kg)
12 | © Danfoss | DHS-SRMT/SI | 2019.04
Produced by Danfoss A/S © 03/2014
VD.D3.L2.44
Loading...
