Rokas balansēšanas vārsti MSV-F2, PN 16/25, DN 15 - 400

Apraksts

MSV-F2 DN 15-150

MSV-F2 ir rokas balansēšanas vārsti. Tos izmanto apkures un dzesēšanas sistēmās plūsmu balansēšanai.

Visi vārsti standarta aprīkojumā ir ar stāvokļa indikatoru un gājiena ierobežotāju. Gājiena ierobežotājā integrēts vārpstas pārsegs.

Iestatījumu var ﬁksēt. PFM mērvienībās izteikti vārsta tehniskie raksturlielumi.

Vārsti nesatur azbestu.

MSV-F2 DN 200-400

Pamatdati:

• DN 15 - 400

• PN 16:

- Turpgaitas temp. -10 °C … 130 °C

• PN 25:

- Turpgaitas temp. -10 °C … 150 °C

• Vārstus uzstāda uz turpgaitas vai

atpakaļgaitas caurules.

Pielietojumi

Dzesēšanas sistēma (turpgaita) ar rokas balansēšanas vārstiem. Lai nodrošinātu dzesēšanas sistēmas balansēšanu, rokas balansēšanas vārstus nepieciešams uzstādīt aiz katra stāvvada, nozarojuma un gala ierīces (MSV-C).

Nemainīgas plūsmas instalācijās MSV vārsts

nodrošina nemainīgu spiediena samazināšanos. Atkarībā no iepriekšējā iestatījuma šai vērtībai var iestatīt dažādus līmeņus.

SMT/SI VD.B1.G8.25 © Danfoss 02 /2009 1

2 VD.B1.G8.25 © Danfoss 02 /2009 SMT/SI

Datu lapa Rokas balansēšanas vārsts MSV-F2

Pasūtīšana

MSV-F2 vārsti - PN 16

Attēls

MSV-F2 vārsti - PN 25

Attēls

mm m3/h °C bar

15 3.1

maks.

PN Koda Nr.

(bez mēr īšanas nipe ļiem)

003Z0185

20 6.3 00 3Z0186 25 9.0 00 3Z0187 32 15. 5 00 3Z0188 40 32.3 003Z 0189 50 53.8 00 3Z0161 65 93.4 003Z0162 80 122 . 3 00 3Z0163

100 200.0 003Z0164

130 16

125 304.4 0 03Z016 5

150 400.8 00 3Z0166 200 685.6 0 03Z0167 250 952.3 0 03Z016 8 300 138 0. 2 003Z0169 350 20 46 .1 003 Z0190 400 2584.6 003Z 0191

mm m3/h °C bar

15 3 .1

maks.

PN Koda Nr.

(ar adata s mērīšanas n ipeļiem)

003 Z1092

20 6.3 003 Z1093 25 9.0 003Z1094 32 15 .5 003Z1095 40 32.3 003Z1096 50 53.8 0 03Z1070 65 93.4 0 03Z1071 80 12 2. 3 003 Z1072

100 200.0 003Z1073

150 25

125 304.4 00 3Z10 74 150 400.8 00 3Z1075 200 685.6 0 03Z1076 250 952.3 003 Z1077 300 13 80 .2 003Z1078 350 2 04 6.1 0 03Z109 7 400 2584.6 003 Z1098

Piezīme: vārsta atl oku izmēri DN 15-40, 350 un 400 izmēr i pieejami pēc pieprasīj uma.

Piederumi

Tips Koda Nr.

Taisnais nipelis, 2 gab. 003 Z0108

Adatas nipelis, 2 gab. 003 Z0104

Mērījumnipeļa pagarinājums 45 mm,

2 gab.

003Z0103

Mērījumu adata, 2 gab. 003 Z0107 PFM 3000 mērvienība 003L8230

Tips Koda Nr.

DN 15 - 50 00 3Z 0179 DN 65 - 150 00 3Z0180

Rokrats

DN 200 0 03Z0181 DN 250 - 300 003Z0182 DN 350 - 400 003Z0183

Gājiena ierobežotājs

Uzgrieznis

SMT/SI VD.B1.G8.25 © Danfoss 02 /2009 3

Datu lapa Rokas balansēšanas vārsts MSV-F2

Tehniskie dati

MSV-F2 vārsti - PN 16

Nominālais diametrs DN 15 20 25 32 40 50 65 80 10 0 125 150 200 250 300 350 400

Nominālais spiediens (bar) 16 Maks. spiediena kritums (bar) 1.5 Noplūdes ātrums Kategorija A; saskaņā ar standarta ISO 5208 5. tabulu (bez redzamas noplūdes)

Siltumnesējs Ūdens un ūdens maisījumi ar sekundāriem slēgtu sildīšanas un dzesēšanas sistēmu dzesētājiem (piemēram, glikolu)*

Maks. plūsmas temp. (°C) 130

Savienojumi Atloki atbilstoši EN 1092-2

Svars (kg) 2.3 2.9 3.8 5.6 7. 2 9.4 17 21 32 43 56 231 354 497 747 890 Korpusa materiāls Čuguns EN-GJL 250 (GG 25)

Vārsta ligzdas blīvējums EPDM

Ligzdas materiāls CW602N CuSn5Zn5Pb5 Liets nerūsējošais tērauds

* Sazinoties a r piegādātāju, pārliecini eties par materiālu un seku ndāro dzesētāju saderību.

MSV-F2 vārsti - PN 25

Nominālais diametrs DN 15 20 25 32 40 50 65 80 100 12 5 15 0 200 250 300 350 400

Nominālais spiediens (bāri) 25

Maks. spiediena kritums

Noplūdes ātrums Kategorija A; saskaņā ar standarta ISO 5208 5. tabulu (bez redzamas noplūdes)

Siltumnesējs Ūdens un ūdens maisījumi ar sekundāriem slēgtu sildīšanas un dzesēšanas sistēmu dzesētājiem (piemēram, glikolu)*

Maks. plūsmas temp. (°C) 150

Savienojumi Atloki atbilstoši EN 1092-2

Svars (kg) 2.3 3.0 3.8 5.8 7. 2 9.4 17 21 33 43 56 228 345 488 74 8 900 Pamatnes blīve Mīksta dzelzs EN-GJS 400-15 (GGG 40.3)

Vārsta ligzdas blīvējums EPDM

Ligzdas materiāls CW602N CuSn5Zn5Pb5 Liets nerūsējošais tērauds

* Sazinoties a r piegādātāju, pārliecini eties par materiālu un seku ndāro dzesētāju saderību.

(m3/h) 3.1 6.3 9.0 15. 5 32.3 53.8 93.4 122 . 3 200.0 304.4 400.8 685.6 952.3 13 80 .2 20 46 .1 2584.6

(m3/h) 3.1 6.3 9.0 15 .5 32.3 53.8 93.4 122 .3 200.0 304.4 400.8 685.6 952.3 13 80 .2 20 46 .1 2584.6

(bāri) 2.0

Spiediena temp. klasiﬁkācija (atloki atbilstoši EN 1092-2)

Materiāls

EN-GJL 250 (MSV-F2 DN 15-150) EN-GJL 250 (MSV-F2 DN 200-400) EN-GJS 400-15 (MSV-F2 DN 15-150) EN-GJS 400-15 (MSV-F2 DN 200-400)

Vārstos iestrādāti plūsmas ierobežotāji

16 16 bāri 16 bāri 15.5 bāri -

16 16 bāri 16 bāri 15.5 bāri 25 25 bāri 25 bāri - 24.3 bāri 25 25 bāri 25 bāri - 24.3 bāri

Temperatūra

-10 °C 120 °C 130 °C 150 °C

Vārstiem ir gājiena ierob ežotājs, kuru ﬁksē kontruzgrieznis

Datu lapa Rokas balansēšanas vārsts MSV-F2

Uzbūve

MSV-F2 DN 15 - 50 MSV-F2 DN 65

MSV-F2 DN 80 - 150 MSV-F2 DN 200 - 400

1 Korpuss EN-GJL250 2 Aizbāznis G ¼” 3 Vārsta konuss

3.1 Vārsta ligzdas mīkstais blīvējums 4 Kāts 5 Gājiena ierobežotājs / sešstūra skrūve 6 Blīvslēgs 7 Rokrats ar ciparu displeju

- DN 50 - 150 plastmasas

- DN 200 - 300 metāla

7.1 Displejs 8 Fiksēta skrūve 9 Vārpsta 10 Blīvslēgs 11 Pārsegs 12 Sešstūra skrūve 13 Blīve 14 Gājiena pārsegs

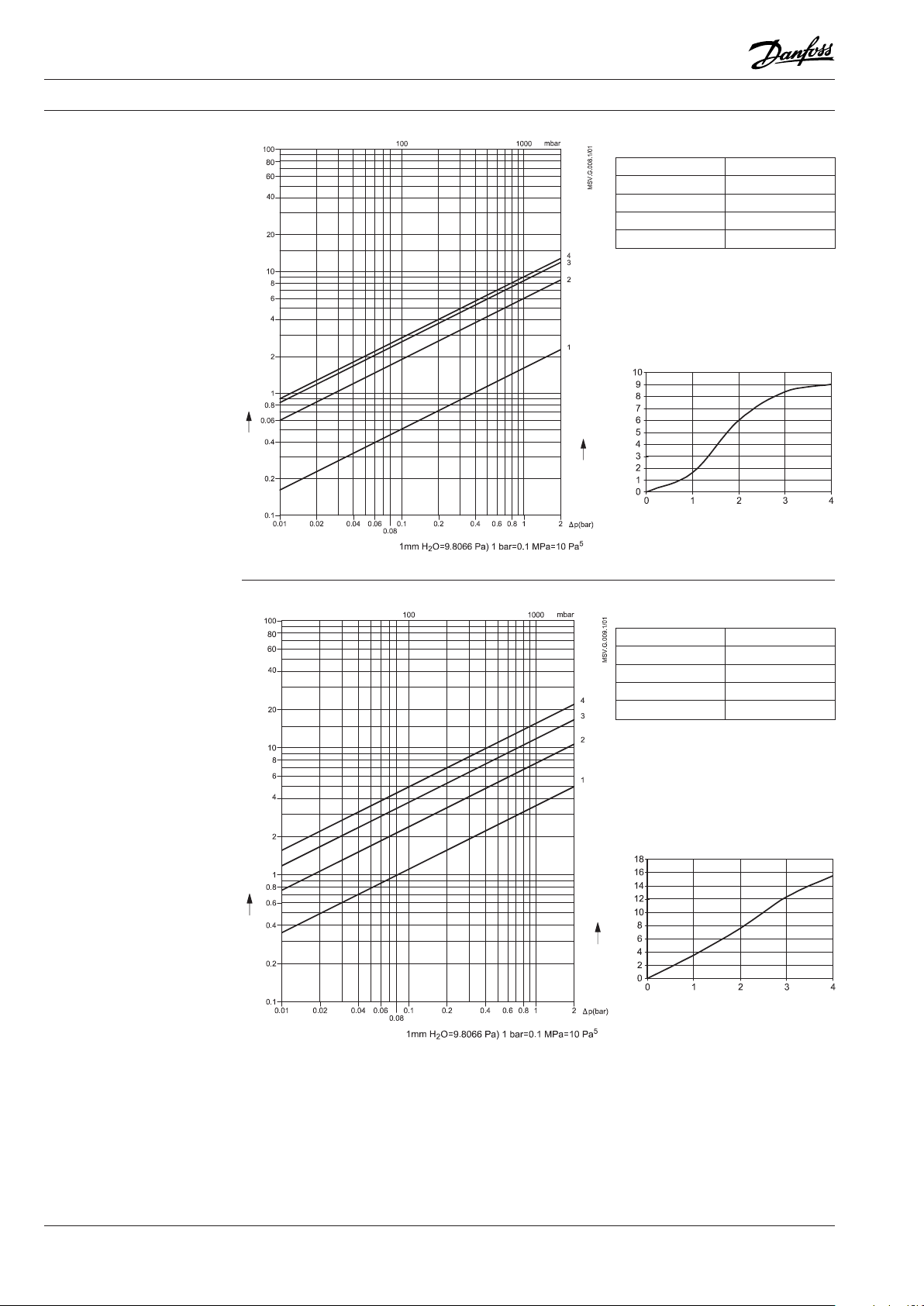

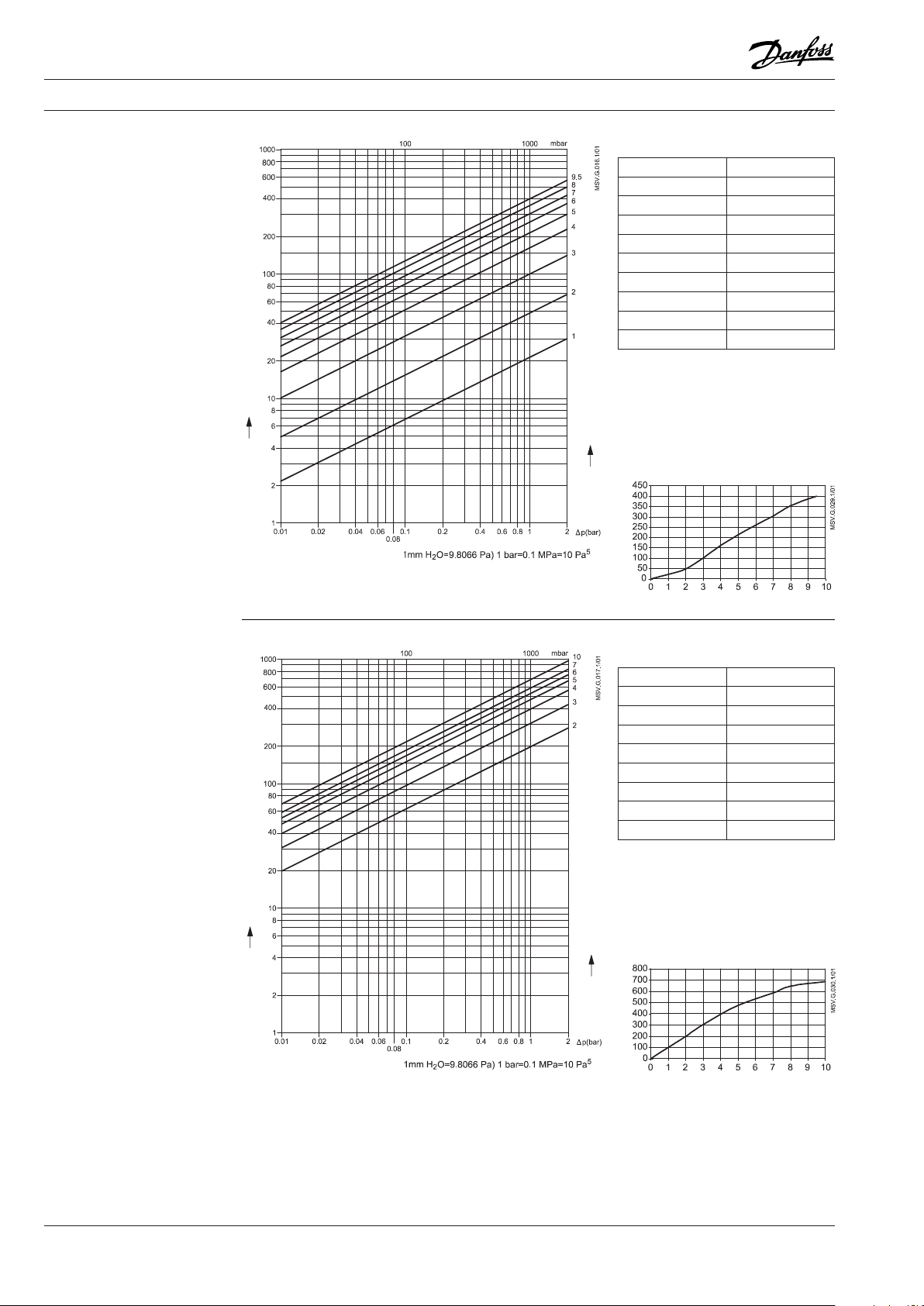

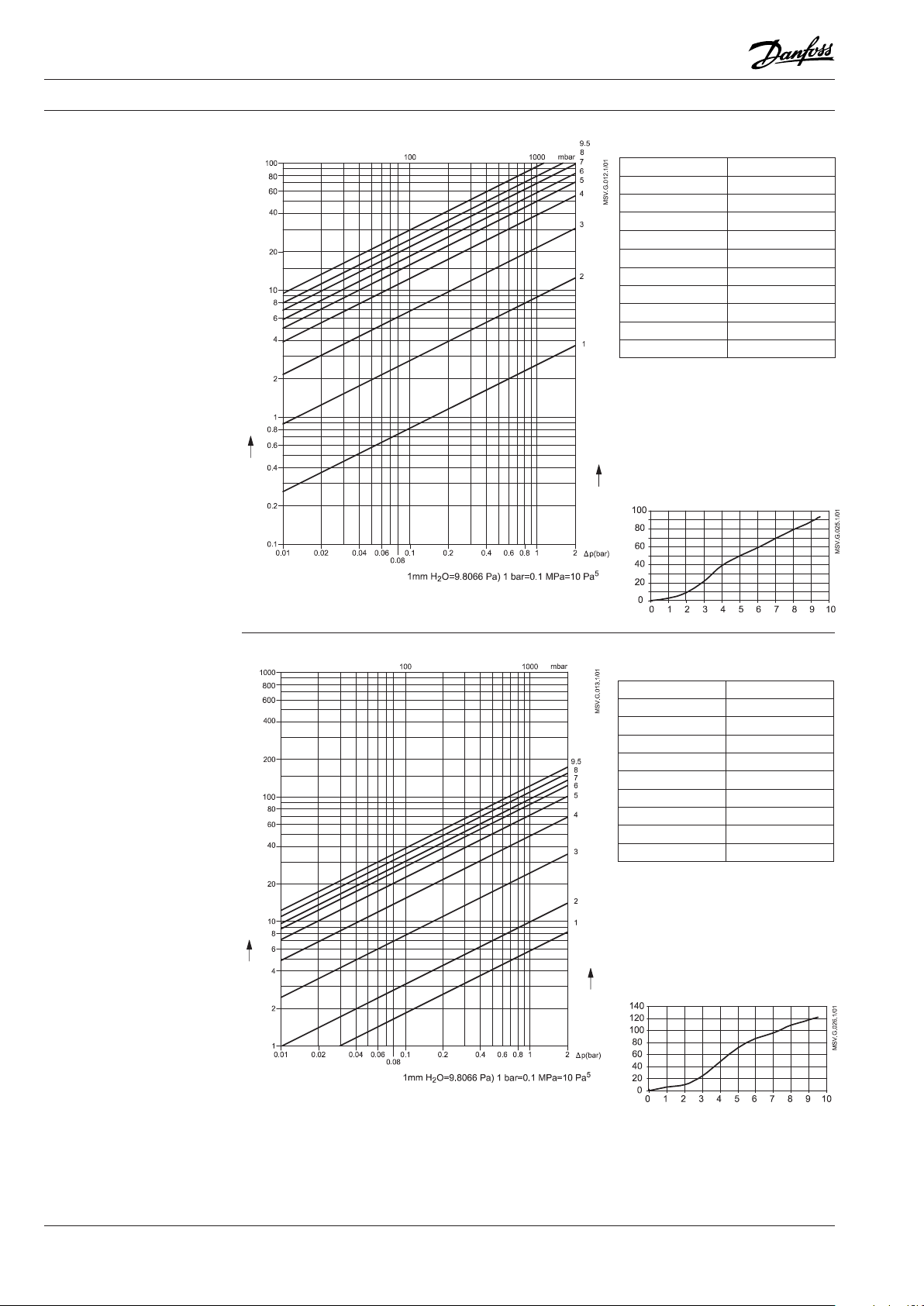

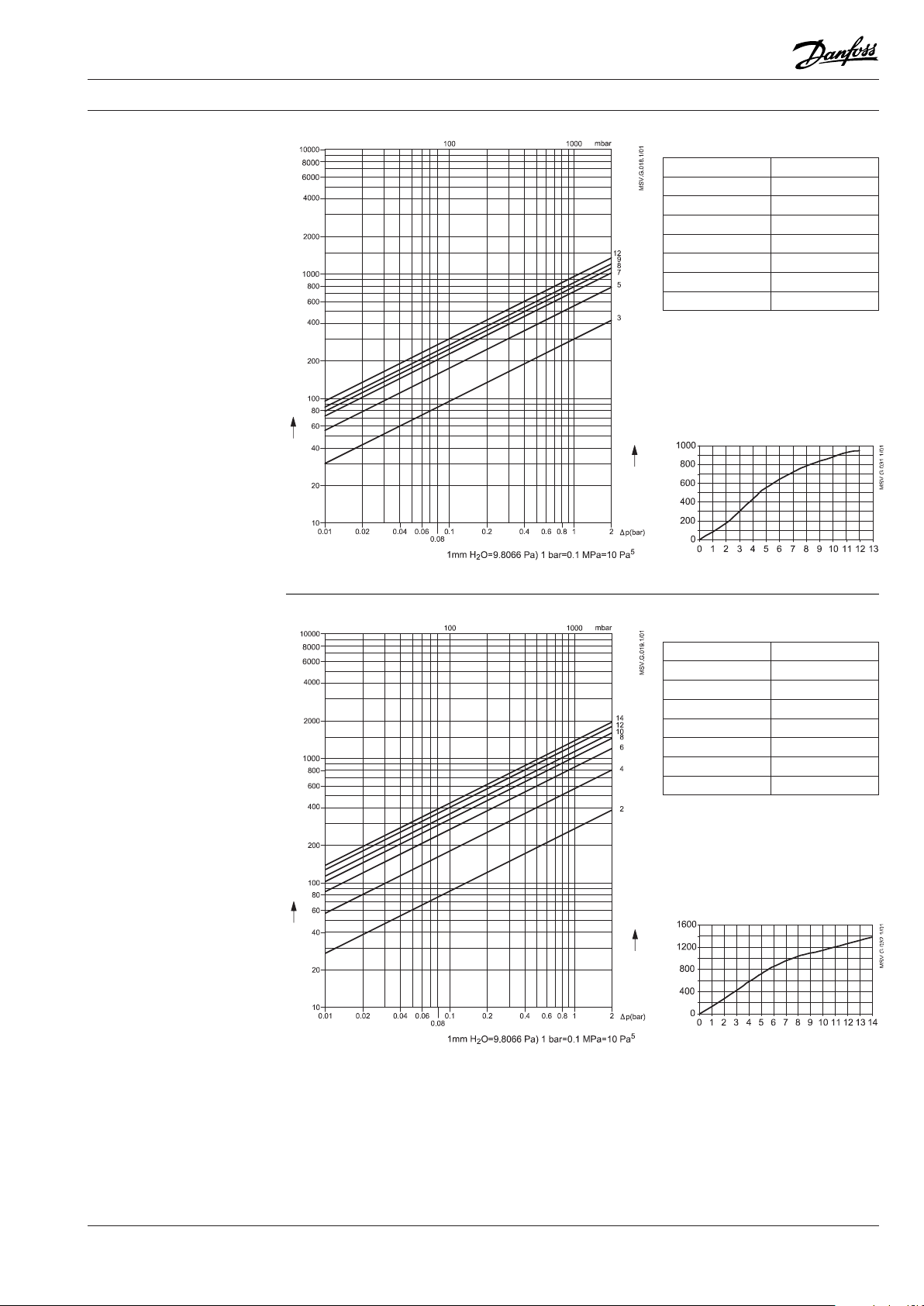

Plūsmas apjoms m

/h (ūdens)

iestatījums

vērtība

Spiediena kritums Paskālos (10Paskāli 1mm h20 9.8066 Pa) 1 bar – 0.1 MPa-10 Pa

Datu lapa Rokas balansēšanas vārsts MSV-F2

glikolsūdens

ūdens

kor.

ρ Glikola daļaρ Ūdens daļa

×+×

Iestatījums

Etilēnglikola korekcijas koeﬁcents

Formula: C Blīvums 20 °C temperatūrā: ρ

Etilēnglikola

daļa xg (%)

Korekcijas koeﬁcients

0 10 20 30 40 50 60 70 80 90 100

1.0 0.983 0.968 0.953 0.939 0.925 0. 912 0.899 0.887 0.876 0.864

2H6O2

= 1 kg/dm

ūdens

= 1.338 kg/dm

glikols

MSV-F2 DN 65 Δp = 0,6 bāri Rokrata iestatījums: 3.0 Plūsma: 16,7 m3/h 30% glikola šķīdums

= 16,4 m3/h × 0,953 = 16,0 m3/h

kor.

Tas attiecas uz visu tipu vārstiem.

Uzstādīšana Uzstādiet vārstu ar bultiņu plūsmas virzienā. Lai

izvairītos no turbulences, kas ietekmē mērījumu precizitāti, ieteicams plūsmā izmantot taisnu caurules gabalu pirms un pēc vārsta, kā norādīts

attēlā (D - cauruļvada diametrs).

Ja mūsu ieteikumi netiek ievēroti, turbulences ietekme var iespaidot plūsmu līdz pat 20%.

2D5D
