Fişă tehnică
Vane cu presetare manuală
MSV-F2, PN 16/25, DN 15 - 400
Descriere
MSV-F2 DN 15-150
Vanele MSV-F2 sunt vane cu presetare manuală.
Acestea sunt folosite pentru echilibrarea
debitului în instalaţiile de încălzire şi răcire.
În echiparea standard, vanele dispun de un
indicator de poziţie şi de un limitator de cursă.
Capota axului este integrată cu limitatorul de
cursă.
Setările pot fi blocate. Caracteristicile vanei
sunt configurate în unitatea de măsurare
PFM 3000/4000.
Vanele nu conţin azbest.
Funcţie de închidere.
MSV-F2 DN 200-400
Caracteristici principale:
• DN 15 - 400
• PN 16:
- Temperatură pe tur: –10 °C … 130 °C
• PN 25:
- Temperatură pe tur: –10 °C … 150 °C
• Vanele sunt montate pe conducta de tur sau
de retur.
Aplicaţii
Pompă
Răcitor
În instalaţiile cu debit constant, vanele MSV
menţin o cădere de presiune constantă. Valoarea
sa poate fi setată pe câteva niveluri, în funcţie de
presetare.
Instalaţie de răcire (tur) cu vane cu presetare manuală. Pentru
echilibrarea instalaţiei de răcire, vanele cu presetare manuală
trebuie să fie montate sub fiecare coloană montantă, ramură
şi unitate terminală individuală (MSV-C).
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 1
Fişă tehnică Vane cu presetare manuală MSV-F2
Mod de comandă
Vane MSV-F2 - PN 16
Imagine
Vane MSV-F2 - PN 25
Imagine
1)
DN
(mm) (m
15 3,1
k
vs
3
/h) (°C) (bar)
T
max.
PN Cod
(cu niplu ri de măsurare c u ac)
003Z1085
20 6,3 003Z1086
25 9,0 003Z1087
32 15,5 003Z1088
40 32,3 003Z1089
50 53,8 003Z1061
65 93,4 003Z1062
80 122,3 003Z1063
100 200,0 003Z1064
130 16
125 304,4 003Z1065
150 400,8 003Z1066
200 685,6 003Z1067
250 952,3 003Z1068
300 1380,2 003Z1069
350 2046,1 003Z1090
400 2584,6 003Z1091
1)
DN
(mm) (m
15 3,1
k
vs
3
/h) (°C) (bar)
T
max.
PN Cod
(cu niplu ri de măsurare c u ac)
003Z1092
20 6,3 003Z1093
25 9,0 003Z1094
32 15,5 003Z1095
40 32,3 003Z1096
50 53,8 003Z1070
65 93,4 003Z1071
80 122,3 003Z1072
100 200,0 003Z1073
150 25
125 304,4 003Z1074
150 400,8 003Z1075
200 685,6 003Z1076
250 952,3 003Z1077
300 1380,2 003Z1078
350 2046,1 003Z1097
400 2584,6 003Z1098
1)
Dimensiunil e vanelor cu flanşă DN 15-40, 350 şi 400 dispo nibile la cerere.
Accesorii
Tip Cod
Niplu Rectus, 2 buc. 003Z0108
Niplu cu ac, 2 buc. 003Z0104
Extensie niplu de măsurare
45 mm, 2 buc.
003Z0103
Ac de măsurare, 2 buc. 003Z0107
Unitate de măsurare PFM 3000 003L8230
2 VD.B1.G8.46 © Danfoss 0 9/2009 SMT/SI
Tip Cod
DN 15 - 50 003Z0179
Roată de
manevră
DN 65 - 150 003Z0180
DN 200 003Z0181
DN 250 - 300 003Z0182
DN 350 - 400 003Z0183
Fişă tehnică Vane cu presetare manuală MSV-F2
Date tehnice
Vane MSV-F2 - PN 16
Diametru nominal DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
(m3/h)
k
vs
Presiunea nominală (bar) 16
Cădere de presiune max.
Rata de pierderi Grad A; Conform ISO5208, Tabel 5 (Fără pierderi vizibile)
Fluid de lucru
Temperatură max. pe tur (°C) 130
Conexiuni Flanşe conform EN 1092-2
Greutate (kg) 2,3 2,9 3,8 5,6 7,2 9,4 17 21 32 43 56 231 354 497 747 890
Materialul corpului Fontă EN-GJL 250 (GG 25)
Etanşare scaun EPDM
Material scaun conic CW602N CuSn5Zn5Pb5 Oţel inoxidabil turnat
* Vă rugăm să verificaţi la fab ricant compatibilitatea între ma teriale şi agenţi de răcire secund ari.
Vane MSV-F2 - PN 25
Diametru nominal DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
k
vs
Presiunea nominală (bar) 25
Cădere de presiune max.
Rata de pierderi Grad A; Conform ISO5208, Tabel 5 (Fără pierderi vizibile)
Fluid de lucru
Temperatură max. pe tur
Conexiuni Flanşe conform EN 1092-2
Greutate (kg) 2,3 3,0 3,8 5,8 7,2 9,4 17 21 33 43 56 228 345 488 748 900
Materialul corpului Oţel ductil EN-GJS400-15 (GGG 40,3)
Etanşare scaun EPDM
Material scaun conic CW602N CuSn5Zn5Pb5 Oţel inoxidabil turnat
* Vă rugăm să verificaţi la fab ricant compatibilitatea între ma teriale şi agenţi de răcire secund ari.
3,1 6,3 9,0 15,5 32,3 53,8 93,4 122,3 200,0 304,4 400,8 685,6 952,3 1380,2 2046,1 2584,6
(bar) 1,5
Apă şi amestecuri de apă cu agenţi de răcire secundari (de exemplu glicoli)* pentru sisteme închise de încălzire şi răcire
(m3/h) 3,1 6,3 9,0 15,5 32,3 53,8 93,4 122,3 200,0 304,4 400,8 685,6 952,3 1380,2 2046,1 2584,6
(bar) 2,0
Apă şi amestecuri de apă cu agenţi de răcire secundari (de exemplu glicoli)* pentru sisteme închise de încălzire şi răcire
(°C) 150
Clasificare presiune şi temperatură (flanşe conform EN 1092-2)
Material
EN-GJL 250 (MSV-F2 DN 15-150)
EN-GJL 250 (MSV-F2 DN 200-400)
EN-GJS 400-15 (MSV-F2 DN 15-150)
EN-GJS 400-15 (MSV-F2 DN 200-400)
Limitator de cursă
Vanele dispun de limitare integrată a debitului
PN
16 16 bar 16 bar 15,5 bar 16 16 bar 16 bar 15,5 bar 25 25 bar 25 bar - 24,3 bar
25 25 bar 25 bar - 24,3 bar
°
-10
Vanele dispun de limitator de cursă blocat cu o contrapiuliţă
Temperatură
C 120 °C 130 °C 150 °C
Limitator de cursă
Contrapiuliţă
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 3
Fişă tehnică Vane cu presetare manuală MSV-F2
Design
MSV-F2 DN 15 - 50 MSV-F2 DN 65
MSV-F2 DN 80 - 150 MSV-F2 DN 200 - 400
1 Corp EN-GJL250
2 Dop G ¼”
3 Conul vanei
3.1 Garnitură moale a scaunului
4 Tijă
5 Limitator de cursă/şurub inbus
6 Garnitură
7 Roată de manevră cu afişaj digital
- DN 15 - 150 plastic
- DN 200 - 400 metal
4 VD.B1.G8.46 © Danfoss 0 9/2009 SMT/SI
7.1 Afişaj
8 Şurub fix
9 Ax
10 Presetupă
11 Capac
12 Şurub inbus/şurub cu cap hexagonal
13 Garnitură plată
14 Capotă cu cursă
Fişă tehnică Vane cu presetare manuală MSV-F2
glicolapă
apă
corr.
ρglicol de Cotaρapă de Cota
Q
Q
Setare
Factor de corecţie etilen-glicol
Formula: C
Densitate la 20 °C: ρ
ρ
Unitate etilenglicol xg (%)
Factor de
corecţie
2H6O2
= 1 kg/dm
apă
= 1,338 kg/dm
glicol
0 10 20 30 40 50 60 70 80 90 100
1,0 0,983 0,968 0,953 0,939 0,925 0,912 0,899 0,887 0,876 0,864
/h (apă)
3
3
3
,
mbar
setare
/h
3
Debit volumetric în m
,
,
,
,
,
,
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
MSV-F2 DN 65
∆p = 0,6 bar
Setare roată de manevră: 3,0
Debit: 16,8 m
3
/h
30% glicol
Q
= 16,8 m3/h × 0,953 = 16,0 m3/h
cor.
Se referă la toate tipurile de vane.
Montare Montaţi întotdeauna vana cu săgeata de pe
corp în direcţia curgerii. Pentru a evita turbulenţele, care vor afecta precizia măsurării, se
recomandă o lungime dreaptă a conductei în
aval şi în amonte de vană, conform ilustraţiei
(D - diametrul conductei).
- valoare în m
v
K
, ,
,
p(bar)
5
Pa
,
,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Influenţa turbulenţelor, în cazul în care reco-
2D5D
mandările noastre nu sunt respectate, poate
afecta debitul cu până la 20%.
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 5
Fişă tehnică Vane cu presetare manuală MSV-F2
Dimensionare
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
Exemplu:
MSV-F2 DN 65
Q = 16 m
3
/h
∆p = 5 kPa
Calcularea setării vanei:

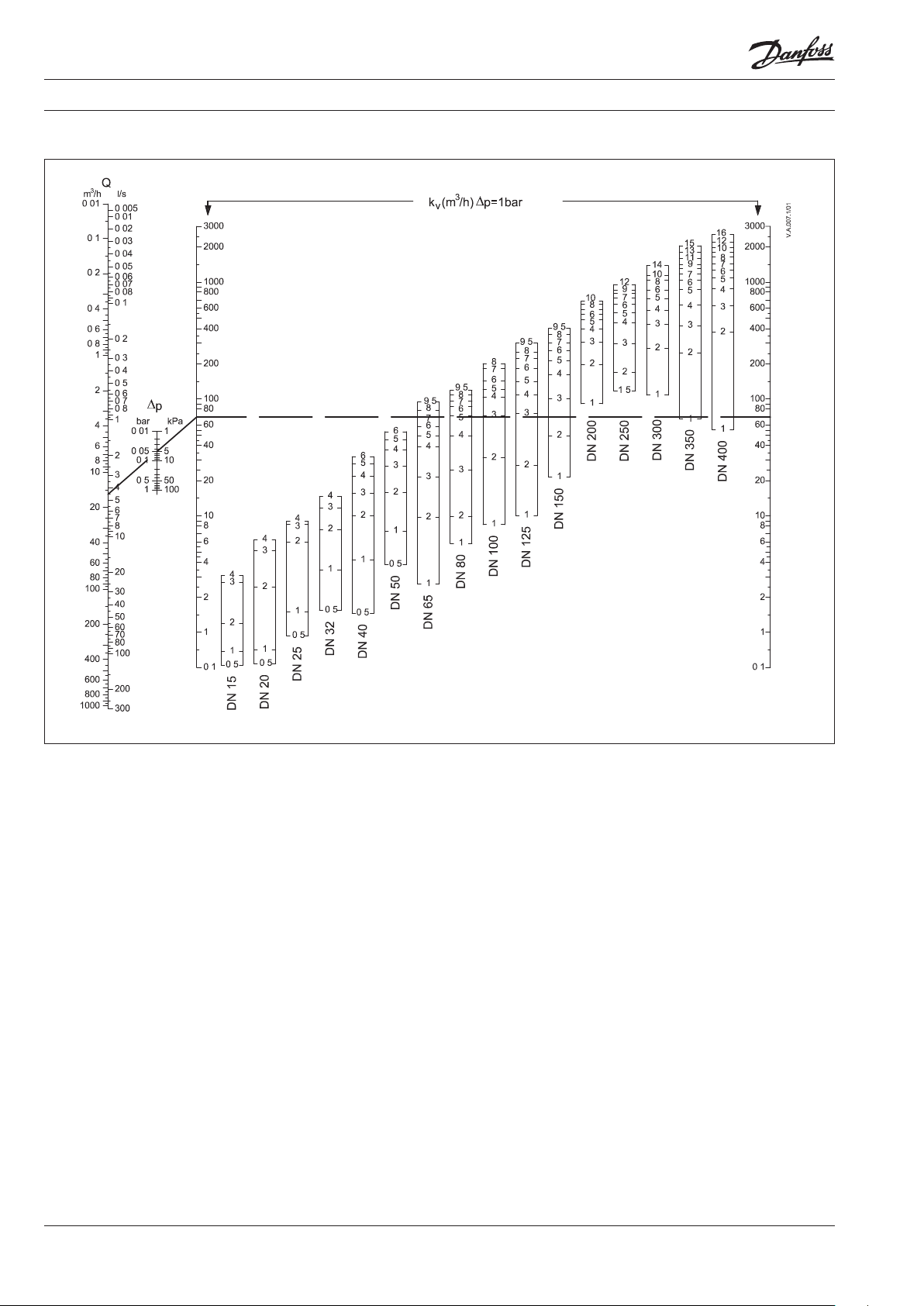

În diagramă, o linie dreaptă care conectează
barele pentru debitul 16 m
diferenţială 5 kPa şi valoarea k
dintre aceste trei variabile.
3
/h, presiunea
ilustrează relaţia
v
O linie orizontală de la intersectarea cu bara
k
indică valoarea de presetare pentru fiecare
v
dimensiune de vană.
Rezultat:
presetare 7,0
,
6 VD.B1.G8.46 © Danfoss 0 9/2009 SMT/SI
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
,
Valoare K
v
setare
Diagrame de debit
,
,
/h (apă)
3
,
,
,
Debit volumetric în m
,
,
,
,
,
,
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
,
,
,
,
, ,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
mbar
DN 15 / PN 16 / PN 25
Setare Valoarea k
1 0,45
2 1,26
3 2,73
4 3,09
Presiunea diferenţială maximă admisă
setare
în funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
Caracteristica de debit
/h
3
,
v
- valoare în m
v
K
,
,
setare
p(bar)
5
Pa
v
,
,
(apă)
/h
,
3
,
,
Debit volumetric în m
,
,
,
,
,
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
,
,
,
,
, ,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
mbar
DN 20 / PN 16 / PN 25
Setare Valoarea k
1 0,54
2 2,48
3 5,11
4 6,26
setare
Presiunea diferenţială maximă admisă
în funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
/h
3
Caracteristica de debit
- valoare în m
v
K
p(bar)
5
Pa
v
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 7
mbar
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
Valoare K
Diagrame de debit
(continuare)
(apă)
/h
3
Debit volumetric în m
,
,
,
,
,
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
,,,
,
, ,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
DN 25 / PN 16 / PN 25
Setare Valoarea k
1 1,61
2 6,0
3 8,38
4 9,01
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
setare
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
Caracteristica de debit
/h
3
v
- valoare în m
v
K
setare
p(bar)
5
Pa
v
/h (apă)
3
Debit volumetric în m
,
,
,
,
,
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
,,,
,
, ,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
mbar
DN 32 / PN 16 / PN 25
Setare Valoarea k
1 3,53
2 7,56
3 12,32
4 15,54
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
setare
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
Caracteristica de debit
/h
3
v
- valoare în m
v
K
p(bar)
5
Pa
setare
v
8 VD.B1.G8.46 © Danfoss 0 9/2009 SMT/SI
mbar
,
,
,
,
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/
h
setare
Debit volumetric în m
3
/
h
(apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
,
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
setare
Valoare K
setare
Diagrame de debit
(continuare)
/h (apă)
3
Debit volumetric în m
,
,
,
,
,
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
,,,
,
, ,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
DN 40 / PN 16 / PN 25
Setare Valoarea k
1 4,19
2 9,98
3 16,42
4 22,13
5 28,14
6 32,31
setare
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
/h
3
Caracteristica de debit
- valoare în m
v
K
v
p(bar)
5
Pa
v
DN 50 / PN 16 / PN 25
Setare Valoarea k
1 7,4
2 15,8
3 26,7
4 36,9
5 46,2
6 53,8
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 9
mbar
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
Valoare K
Diagrame de debit
(continuare)
/h (apă)
3
Debit volumetric în m
,
,
,
,
,
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
,,,
,
, ,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
mbar
,
DN 65 / PN 16 / PN 25
Setare Valoarea k
1 2,6
2 8,8
3 21,6
4 39,0
5 49,8
6 58,5
setare
7 69,3
8 79,0
9 87,8
9,5 93,4
/h
3
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
- valoare în m
v
K
• Curgerea trebuie să fie fără cavitaţie
Caracteristica de debit
v
p(bar)
5
Pa
v
/h (apă)
3
Debit volumetric în m
setare
DN 80 / PN 16 / PN 25
Setare Valoarea k
1 5,8
2 9,9
3 24,5
,
setare
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
h
/
3
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
- valoare în m
v
K
Caracteristica de debit
4 48,5
5 71,3
6 87,0
7 96,4
8 109,3
9,5 122,3
• Curgerea trebuie să fie fără cavitaţie
v
v
,
,
Pierdere de presiune în Pascali (10 Pascali 1 mm
10 VD.B1.G8.46 © Danfoss 0 9/2009 SMT/SI
,,,
,
,
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
, ,
,
p(bar)
5
Pa
setare
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/h
setare
Debit volumetric în m
3
/h (apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/h
setare
Debit volumetric în m
3
/h (apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
,
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
setare
Valoare K
Diagrame de debit
(continuare)
DN 100 / PN 16 / PN 25
Setare Valoarea k
1 8,3
2 32,4
3 72,9
4 107,2
5 128,2
6 152,8
7 180,0
8 200,0
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
DN 125 / PN 16 / PN 25
Setare Valoarea k
1 10,3
2 35,4
3 73,0
4 114,9
5 150,5
6 185,2
7 225,1
8 261,1
9 294,2
9,5 304,4
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 11
setare
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/
h
setare
Debit volumetric în m
3
/
h
(apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
,
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/
h
setare
Debit volumetric în m
3
/
h
(apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
setare
Valoare K
setare
Diagrame de debit
(continuare)
DN 150 / PN 16 / PN 25
Setare Valoarea k
1 21,4
2 48,5
3 99,8
4 162,0
5 214,0
6 260,9
7 304,1
8 354,6
9,5 400,8
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
DN 200 / PN 16 / PN 25
Setare Valoarea k
2 198,2
3 305,3
4 397,5
5 474,0
6 530,4
7 586,8
8 645,9
10 685,6
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
12 VD.B1.G8.46 © Danfoss 0 9/2009 SMT/SI
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/
h
setare
Debit volumetric în m
3
/
h
(apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/
h
setare
Debit volumetric în m
3
/
h
(apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
setare
Valoare K
setare
Diagrame de debit
(continuare)
DN 250 / PN 16 / PN 25
Setare Valoarea k
3 299,4
5 553,1
7 721,2
8 788,1
9 851,1
10 926,1
12 952,3
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
DN 300 / PN 16 / PN 25
Setare Valoarea k
2 270,9
4 575,8
6 856,0
8 1035,9
10 1142,8
12 1273,7
14 1380,2
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 13
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/
h
setare
Debit volumetric în m
3
/
h
(apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
,
,
,
,,,
,
, ,
,
K
v
- valoare în m
3
/
h
setare
Debit volumetric în m
3
/
h
(apă)
mbar
p(bar)
Pierdere de presiune în Pascali (10 Pascali 1 mm
H2O
=9,8066 Pa) 1 bar=0,1 MPa=10
Pa
5
Fişă tehnică Vane cu presetare manuală MSV-F2
Valoare K
setare
Valoare K
v
setare
Diagrame de debit
(continuare)
DN 350 / PN 16 / PN 25
Setare Valoarea k
2 249,06
4 634,4
5 844,72
6 1041,93
8 1369,45
10 1580,67
13 1844,74
15 2046,14
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
v
DN 400 / PN 16 / PN 25
Setare Valoarea k
2 371,75
4 875,26
5 1109,31
6 1328,86
8 1705,24
10 1980,56
13 2287,81
16 2584,95
Presiunea diferenţială maximă admisă în
funcţia de strangulare 1,5/2,0 bar.
Viteza maximă admisă pe tur: ≤ 4 m/s
Condiţie:
• Curgerea trebuie să fie fără cavitaţie
v
Caracteristica de debit
14 VD.B1.G8.46 © Danfoss 0 9/2009 SMT/SI
Fişă tehnică Vane cu presetare manuală MSV-F2
Dimensiuni
MSV-F2 DN 15 - 50 MSV-F2 DN 65
MSV-F2 DN 80 - 150 MSV-F2 DN 200 - 400
DN
25 160 105 - 78 115 85 4 × 14 115 85 4 × 14
32 180 110 - 78 140 100 4 × 19 140 100 4 × 19
40 200 125 - 78 150 110 4 × 19 150 110 4 × 19
50 230 125 - 78 165 125 4 × 19 165 125 4 × 19
65 290 187 - 140 185 145 4 × 19 185 145 8 × 19
80 310 205 - 140 200 160 8 × 19 200 160 8 × 19
100 350 222 - 140 220 180 8 × 19 235 190 8 × 23
125 400 251 - 140 250 210 8 × 19 270 220 8 × 28
150 480 247 - 140 285 240 8 × 23 300 250 8 × 28
200 600 721 533 360 340 295 12 × 23 360 310 12 × 28
250 730 808 617 400 405 355 12 × 28 425 370 12 × 31
300 850 855 664 400 460 410 12 × 28 485 430 16 × 31
350 980 910 729 500 520 470 16 × 28 555 490 16 × 34
400 1100 960 762 500 580 525 16 × 31 620 550 16 × 37
Notă: “n” este numărul de orificii în flanşă.
L H1 H2 ØA
15 130 80 - 78 95 65 4 × 14 95 65 4 × 14
20 150 90 - 78 105 75 4 × 14 105 75 4 × 14
PN 16 PN 25
ØD ØK n × Ød ØD ØK n × Ød
mm
SMT/SI VD.B1.G8.46 © Danfoss 0 9/2009 15
Fişă tehnică Vane cu presetare manuală MSV-F2
16 VD.B1.G8.46 Produce d by Danfoss A/S © 09/20 09
Loading...
