Danfoss MCD 600 Operating guide [it]

Download

Guida operativa

VLT® Soft Starter MCD 600

vlt-drives.danfoss.com

VLT® Soft Starter MCD 600

Guida operativa

Contenuti

Introduzione 8

1.1

Descrizione del prodotto 8

Versione del documento 8

1.2

Risorse aggiuntive 8

1.3

1.4

Approvazioni e certificazioni 8

Sicurezza 9

2.1

Simboli di sicurezza 9

2.2

Personale qualificato 9

2.3

Precauzioni di sicurezza 9

Progettazione del sistema 12

Elenco caratteristiche 12

3.1

Codice tipo 13

3.2

3.3

Selezione della taglia dell'avviatore statico 13

3.4

Correnti nominali (classificazioni IEC) 13

3.5

Valori di corrente nominali (valori nominali NEMA) 17

3.6

Dimensioni e peso 19

3.7

Installazione fisica/Distanze di raffreddamento 20

3.8

Accessori 21

3.8.1

Schede di espansione 21

3.8.1.1

3.8.1.2

3.8.1.3

3.8.2

LCP remoto 601 21

3.8.3

Kit di protezione salvadita 21

3.8.4

Software di gestione dell'avviatore statico 22

3.9

Contattore di rete 22

3.10

Interruttore 22

3.11

Contattore di bypass esterno 22

Smart card 21

Schede di espansione per la comunicazione 21

Protezione dai guasti verso terra 21

3.12

Correzione del fattore di potenza 22

3.13

Dispositivi per la protezione da cortocircuito 23

3.13.1

Coordinamento di tipo 1 23

3.13.2

Coordinamento di tipo 2 23

3.14

Coordinamento IEC con i dispositivi di protezione da cortocircuito 24

3.15

Coordinamento certificato UL con i dispositivi di protezione da cortocircuito 25

3.15.1

Cortocircuito guasto standard 25

VLT® Soft Starter MCD 600

Guida operativa

3.15.1.1

3.15.1.2

3.15.2

Valori elevati di corrente nominale di cortocircuito in caso di guasto 26

Specifiche 29

4.1

Alimentazione 29

4.2

Capacità di cortocircuito 29

4.3

Compatibilità elettromagnetica (conformità alla direttiva UE 2014/35/UE) 29

4.4

Ingressi 29

4.5

Uscite 29

4.6

Ambiente 29

4.7

Dissipazione di calore 30

4.8

Protezione da sovraccarico motore 30

4.9

Certificazione 30

4.10

Vita utile (contatti di bypass interni) 30

Modelli MCD6-0020B~MCD6-0579B 25

Modelli MCD6-0654B~MCD6-1250B e MCD6-0590C~MCD6-1134C 26

Contenuti

Installazione 31

5.1

Istruzioni di sicurezza 31

5.2

Sorgente di comando 31

5.3

Impostazione dell'avviatore statico 31

5.4

Ingressi 32

5.4.1

Morsetti di ingresso 32

5.4.2

Termistore motore 32

5.4.3

Avviamento/arresto 33

5.4.4

Ripristino/Disabilitazione avviatore 33

5.4.5

Ingressi programmabili 33

5.4.6

Porta USB 33

5.5

Uscite 34

5.5.1

Morsetti di uscita 34

5.5.2

Uscita analogica 34

5.5.3

Uscita del contattore di rete 34

5.5.4

Uscita del contattore di bypass 35

5.5.5

Uscite programmabili 36

5.6

Tensione di controllo 36

5.6.1

Morsetti della tensione di controllo 36

5.7

Terminazioni di potenza 37

5.7.1

Passacavi di cablaggio 38

5.7.1.1

5.7.1.2

Modelli MCD6-0144B~MCD6-0579B 38

Modelli MCD6-0654B~MCD6-1250B e MCD6-0590C~MCD6-1134C 39

VLT® Soft Starter MCD 600

Guida operativa

5.8

Contattore di bypass esterno 39

5.9

Collegamento del motore 40

5.9.1

Installazione in linea, con bypass interno 40

5.9.2

Installazione in linea, bypassata esternamente 40

5.9.3

Installazione a triangolo interno, con bypass interno 41

5.9.4

Installazione con triangolo interno, bypassata esternamente 42

5.9.5

Terminazioni di terra 42

5.10

Installazioni tipiche 42

5.10.1

Installazione bypassata internamente 42

5.10.2

Installazione con bypass esterno 44

5.11

Setup rapido 46

Strumenti di setup 48

6.1

Introduzione 48

6.2

Impostazione di data e ora 48

Contenuti

6.3

Sorgente di comando 31

6.4

Messa in funzione 48

6.5

Eseguire la simulazione 48

6.6

Impost Carica/Salva 49

6.7

Salva&carica USB 49

6.7.1

Procedura di salvataggio e caricamento 50

6.7.2

Percorsi e formati dei file 50

6.8

Avvio/Arresto auto 51

6.9

Indirizzo di rete 51

6.9.1

Impostazione dell'indirizzo di rete 51

6.10

Stato I/O digitali 52

6.11

Stato I/O analogici 53

6.12

Numero seriale e taglia 53

6.13

Versioni software 53

6.14

Reset termistore 54

6.15

Ripristino modello termico 54

Log 55

7.1

Introduzione 55

7.2

Log eventi 55

7.3

Contatori 55

7.3.1

Visualizzazione dei contatori 55

7.4

Codice QR 55

VLT® Soft Starter MCD 600

Guida operativa

LCP e retroazione 56

LCP locale e retroazione 56

8.1

8.2

LCP remoto 56

Regolazione del contrasto del display 57

8.3

8.4

LED di stato avviatore statico 58

8.5

Display 58

8.5.1

Informazioni sull'avviatore statico 58

8.5.2

Schermate di retroazione configurabili 58

8.5.3

Schermate di retroazione di funzionamento 59

8.5.4

Grafico delle prestazioni 59

Funzionamento 60

9.1

Comandi di avvio, arresto e ripristino 60

9.2

Esclusione di comando 60

9.3

Avvio/Arresto auto 60

Contenuti

9.3.1

Modalità orologio 60

9.3.2

Modalità timer 60

9.4

PowerThrough 60

9.5

Modalità di emergenza 61

9.6

Scatto ausiliario 61

9.7

Metodi di controllo tipici 61

9.8

Metodi di avviamento graduale 63

9.8.1

Corrente costante 63

9.8.2

Corrente costante con rampa di corrente 63

9.8.3

Corrente costante con kickstart 64

9.8.4

Rampa di tensione temporizzata 65

9.8.5

Controllo adattivo per l'avviamento 65

9.8.5.1

9.9

Metodi di arresto 66

9.9.1

Arresto per inerzia 66

9.9.2

Rampa di tensione temporizzata 66

Regolazione di precisione del controllo adattivo 66

9.9.3

Controllo adattivo per l'arresto 67

9.9.4

Freno CC 68

9.9.5

Freno graduale 69

9.10

Pulizia pompa 70

9.11

Funzionamento in direzione inversa 71

9.12

Funzionamento jog 72

9.13

Funzionamento a triangolo interno 73

VLT® Soft Starter MCD 600

Guida operativa

9.14

Impostazioni secondarie del motore 74

Parametri programmabili 75

10.1

Menu principale 75

10.2

Modifica dei valori dei parametri 75

10.3

Blocco regolazione 75

10.4

Elenco dei parametri 75

10.5

Gruppo di parametri 1-** Dettagli motore 83

10.6

Gruppo di parametri 2-** Avv/arr motore 84

10.7

Gruppo di parametri 3-** Avv/arr motore 2 87

10.8

Gruppo di parametri 4-** Avvio/Arresto auto 90

10.9

Gruppo di parametri 5 -** Livelli protezione 93

10.10

Gruppo di parametri 6-** Azione protezione 96

10.11

Gruppo di parametri 7-** Ingressi 102

10.12

Gruppo di parametri 8-** Uscite a relè 106

Contenuti

10.13

Gruppo di parametri 9-** Uscita analogica 108

10.14

Gruppo di parametri 10-** Display 109

10.15

Gruppo di parametri 11-** Pulizia pompa 112

10.16

Gruppo di parametri 12-** Scheda comunicaz 113

10.17

Gruppo di parametri 20-** Avanzato 116

10.18

Gruppi di parametri da 30-** a 36-** 118

10.19

Gruppo di parametri 40-** Guasto a terra 118

Ricerca e risoluzione dei guasti 120

11.1

Risposte di protezione 120

11.2

Messaggi di scatto 120

11.3

Guasti generali 131

Appendice 134

12.1

Simboli e abbreviazioni 134

Versione

Osservazioni

AQ262141844215, versione 0401

Aggiornato con informazioni sui modelli S3.

VLT® Soft Starter MCD 600

Guida operativa

Introduzione

1 Introduzione

1.1 Descrizione del prodotto

Il VLT® Soft Starter MCD 600 è una soluzione di Soft Start digitale avanzata per motori da 11–1400 kW. Gli avviatori statici forniscono una gamma completa di caratteristiche di protezione del motore e del sistema e sono concepiti per prestazioni affidabili nelle realtà impiantistiche più esigenti.

1.2 Versione del documento

Il presente manuale è revisionato e aggiornato regolarmente. Tutti i suggerimenti per migliorare sono ben accetti.

Tabella 1: Versione del documento

1.3 Risorse aggiuntive

Sono disponibili altre risorse di supporto alla comprensione del funzionamento e della programmazione avanzate dell'avviatore statico.

•

Guide operative per il funzionamento con apparecchiature opzionali.

•

Guide di installazione per l'installazione di vari accessori.

•

WinStart Design Tool aiuta a selezionare il corretto avviatore statico per l'applicazione.

Pubblicazioni e manuali supplementari sono disponibili all'indirizzo www.danfoss.com nelle sezioni Assistenza e supporto/Documen- tazione.

1.4 Approvazioni e certificazioni

VLT® Soft Starter MCD 600

Guida operativa

2 Sicurezza

2.1 Simboli di sicurezza

Nel presente manuale vengono utilizzati i seguenti simboli:

P E R I C O L O

Indica una situazione potenzialmente pericolosa che, se non evitata, causa morte o lesioni gravi.

A V V I S O

Indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o lesioni gravi.

A T T E N Z I O N E

Indica una situazione potenzialmente pericolosa che, se non evitata, può causare lesioni lievi o modeste.

N O T A

Indica un messaggio di danno alle cose.

Sicurezza

2.2 Personale qualificato

Il trasporto, l'immagazzinamento, l'installazione, l'uso e la manutenzione effettuati in modo corretto e affidabile sono essenziali per un funzionamento senza problemi e sicuro dell'avviatore statico. Solo il personale qualificato è autorizzato a installare o a far funzionare questa apparecchiatura.

Per personale qualificato si intendono dipendenti adeguatamente formati, autorizzati a installare, mettere in funzione e manutenere apparecchiature, sistemi e circuiti in conformità alle leggi e ai regolamenti pertinenti. Inoltre, il personale qualificato deve avere dimestichezza con le istruzioni e le misure di sicurezza descritte nel presente manuale.

2.3 Precauzioni di sicurezza

Le precauzioni di sicurezza non possono coprire tutte le potenziali cause di danni alle apparecchiature, ma possono evidenziare le cause comuni di danno. È responsabilità dell'installatore:

•

Leggere e comprendere tutte le istruzioni contenute in questo manuale prima di installare, utilizzare o manutenere l'apparecchiatura.

•

Attenersi alle buone pratiche elettriche, anche indossando gli idonei dispositivi di protezione individuale.

•

Prima di utilizzare l'apparecchiatura in modo diverso da quello descritto nel presente manuale, chiedere consiglio.

N O T A

Il VLT® Soft Starter MCD 600 non è riparabile dall'utente. La manutenzione dell'unità deve essere eseguita esclusivamente da personale di assistenza autorizzato. La manomissione non autorizzata dell'unità annulla la garanzia del prodotto.

A V V I S O

PERICOLO SCOSSE ELETTRICHE

Se collegato alla tensione di rete, l'avviatore statico è soggetto a tensioni pericolose. L’installazione elettrica deve essere eseguita soltanto da un elettricista qualificato. Un'installazione errata del motore o dell'avviatore statico può causare danni alle apparecchiature, lesioni gravi o morte. Osservare le istruzioni fornite in questo manuale e le norme locali vigenti in materia di sicurezza elettrica.

Modelli MCD5-0360C ~ MCD5-1600C: tenere presente che la barra collettrice e il dissipatore sono sotto tensione ogniqual-

volta l'unità è collegata alla tensione di rete (anche quando l'avviatore statico è scattato o in attesa di un comando).

VLT® Soft Starter MCD 600

Guida operativa

Sicurezza

A V V I S O

MESSA A TERRA CORRETTA

È responsabilità dell'installatore dell'avviatore statico assicurare la correttezza della messa a terra e della protezione del circuito di derivazione in conformità alle norme locali vigenti in materia sicurezza elettrica. Un'installazione errata della messa a terra e della protezione del circuito di derivazione può causare morte, lesioni personali o danni alle apparecchiature.

Scollegare l'avviatore statico dalla tensione di rete prima di eseguire lavori di riparazione.

A V V I S O

AVVIO INVOLONTARIO

Quando l'avviatore statico è collegato alla rete CA, all'alimentazione CC o alla condivisione del carico, il motore può avviarsi in qualsiasi momento. L'avvio involontario durante le operazioni di programmazione o gli interventi di manutenzione o di riparazione può causare morte, lesioni gravi o danni alle cose. È possibile avviare Il motore tramite un interruttore esterno, un comando bus di campo, un segnale di riferimento in ingresso dall'LCP oppure dopo aver eliminato una condizione di guasto.

Premere [Off/Reset] sull'LCP prima di programmare i parametri.

Scollegare l'avviatore statico dalla rete.

Cablare e montare completamente l'avviatore statico, il motore e qualsiasi apparecchiatura azionata prima di collegare l'av-

viatore statico alla rete CA, all'alimentazione CC o con la condivisione del carico.

Installare l'alimentazione dell'avviatore statico mediante un interruttore isolato e un dispositivo di interruzione (per esempio

un contattore di potenza) controllabile tramite un sistema di sicurezza esterno (per esempio un arresto di emergenza o un rilevatore di guasto).

A T T E N Z I O N E

CORREZIONE DEL FATTORE DI POTENZA

Collegando i condensatori per correzione del fattore di potenza all'uscita è possibile danneggiare l'avviatore statico.

Non collegare i condensatori per correzione del fattore di potenza all'uscita dell'avviatore statico. La correzione del fattore di

potenza statica, se usata, deve essere collegata sul lato di alimentazione dell'avviatore statico.

A T T E N Z I O N E

CORTOCIRCUITO

Il VLT® Soft Starter MCD 600 non è a prova di cortocircuito.

Dopo gravi sovraccarichi o un cortocircuito il funzionamento del MCD 600 deve essere integralmente testato da personale di

assistenza autorizzato.

A T T E N Z I O N E

DANNI MECCANICI DOVUTI A UN RIAVVIO IMPREVISTO

Dopo l'eliminazione delle cause dell'arresto il motore può riavviarsi, con conseguenti pericoli per determinate macchine o impianti.

Assicurarsi che siano adottate opportune misure per evitare il riavvio dopo un arresto imprevisto del motore.

VLT® Soft Starter MCD 600

Guida operativa

Sicurezza

A V V I S O

SICUREZZA DEL PERSONALE

L'avviatore statico non è un dispositivo di sicurezza e non assicura un isolamento elettrico o un disinserimento dall'alimentazione.

Se è necessario l'isolamento l'avviatore statico deve essere installato con un contattore di rete.

Non fare affidamento sulle funzioni di avviamento e di arresto per garantire la sicurezza del personale. I guasti che si verifica-

no nell'alimentazione di rete, nel collegamento del motore o nell'elettronica dell'avviatore statico possono provocare avviamenti o arresti del motore.

Se si verificano guasti nell'elettronica dell'avviatore statico, è possibile che un motore si avvii. Un guasto temporaneo nell'ali-

mentazione di rete o la perdita di collegamento del motore possono provocare l'avviamento del motore arrestato.

Per garantire la sicurezza del personale e dell'apparecchiatura, controllare il dispositivo di isolamento attraverso un sistema

di sicurezza esterno.

N O T A

Prima di modificare qualsiasi impostazione parametri salvare l'insieme dei parametri corrente in un file utilizzando il software

MCD PC o la funzione Salva param. Utente.

N O T A

Utilizzare la funzione di avvio automatico con cautela. Leggere tutte le note relative all'avvio automatico prima dell'utilizzo.

Esonero di responsabilità

Gli esempi e gli schemi presentati nel manuale hanno scopi meramente illustrativi. Le informazioni contenute in questo manuale possono essere modificate in qualsiasi momento, anche senza preavviso. Non ci assumiamo mai la responsabilità per danni diretti, indiretti o consequenziali risultanti dall'uso o dall'applicazione di questa apparecchiatura.

VLT® Soft Starter MCD 600

Guida operativa

3 Progettazione del sistema

3.1 Elenco caratteristiche

Processo di setup semplificato

•

Profili di configurazione per applicazioni comuni.

•

Misurazione integrata e ingressi/uscite.

Interfaccia intuitiva

•

Display e menu multilingue.

•

Nomi esplicativi delle opzioni e messaggi di retroazione.

•

Grafici delle prestazioni in tempo reale.

Supporta l'efficienza energetica

•

Compatibile con la classe IE3.

•

Efficienza energetica al 99% durante il funzionamento.

•

La tecnologia Soft Start evita la distorsione armonica.

Ampia gamma di modelli

•

20–1250 A (nominali).

•

200–525 V CA.

•

380–690 V CA.

•

Opzioni bypassate o continue.

•

Installazione in linea o a triangolo interno.

Vasta gamma di opzioni per ingresso e uscita

•

Ingressi di controllo remoto (due fissi, due programmabili).

•

Uscite a relè (due fisse, due programmabili).

•

Uscita analogica.

Opzioni di avvio e arresto versatili

•

Avvio/arresto programmato.

•

Controllo adattivo.

•

Corrente costante.

•

Rampa di corrente.

•

Pulizia della pompa.

•

Arresto graduale a rampa di tensione temporizzata.

•

Arresto per inerzia.

•

Freno CC.

•

Freno graduale.

•

Direzione inversa.

Protezione personalizzabile

•

Sovraccarico motore.

•

Tempo di avviamento eccessivo.

•

Sottocorrente/sovracorrente.

•

Sottopotenza/sovrapotenza.

•

Sottotensione/sovratensione

•

Sbilanciamento corrente.

•

Scatto ingresso.

•

Termistore del motore.

Progettazione del sistema

0 014

B T 5

Tensione di controllo CV1 = 24 V CA/V CC CV2 = 110~120 V CA o

Protezione 00 = IP00 (frame aperto) 20 = IP20 (in armadio)

Dimensione del frame S1X = Dimensione del frame 1 S2X = Dimensione del frame 2

Tensione di rete T5 = 200~525 V CA T7 = 380~690 V CA

Bypass B = Con bypass interno

Corrente nominale

e77ha788.10

MCD6-

–– – –

220~240 V CA

VLT® Soft Starter MCD 600

Guida operativa

Caratteristiche opzionali per applicazioni avanzate

•

Smart card.

•

Opzioni di comunicazione:

DeviceNet.

Ethernet/IP.

Modbus RTU.

Modbus TCP.

PROFIBUS.

PROFINET.

•

Protezione dai guasti verso terra.

3.2 Codice tipo

Progettazione del sistema

Illustrazione 1: Codice identificativo

3.3 Selezione della taglia dell'avviatore statico

La taglia dell'avviatore statico deve corrispondere al motore e all'applicazione. Selezionare un avviatore statico che disponga di una corrente nominale almeno uguale alla corrente nominale a pieno carico del

motore (vedere la targa del motore) in fase di avviamento. La corrente nominale dell'avviatore statico determina la taglia massima del motore che è possibile utilizzare. Essa dipende dal nu-

mero di avviamenti all'ora, dalla lunghezza e dal livello di corrente di avviamento e dalla durata di spegnimento dell'avviatore statico (assenza di passaggio di corrente) tra un avviamento e l'altro.

La corrente nominale dell'avviatore statico è valida unicamente se utilizzata nelle condizioni specificate nel codice AC53b. L'avviatore statico può mostrare una corrente nominale più alta o più bassa in condizioni operative diverse.

3.4 Correnti nominali (classificazioni IEC)

N O T A

Contattare il fornitore locale per conoscere le prestazioni in condizioni di funzionamento non riportate in queste tabelle.

e77ha820.10

Corrente nominale avviatore

Corrente di avvio (multipla di FLC)

Tempo di avvio (secondi)

Tempo di spegnimento (secondi)

80 A

AC-53b 3,5-15 :

345

e77ha821.10

Corrente nominale avviatore

Corrente di avvio (multipla di FLC)

Tempo di avvio (secondi)

Duty cycle del carico (%)

351 A

AC-53a 3,5-15

Avvii orari

3.0-10:350

3.5-15:345

4.0-10:350

4.0-20:340

5.0-5:355

MCD6-0020B

2420191616

MCD6-0034B

4234342731

MCD6-0042B

5242393434

3.0-10:590

3.5-15:585

4.0-10:590

4.0-20:580

5.0-5:595

MCD6-0063B

6462605053

MCD6-0069B

6969696264

MCD6-0086B

10586846876

MCD6-0108B

115

107

1048695

MCD6-0129B

135

129

126

103

115

MCD6-0144B

184

143

139

115

127

MCD6-0171B

200

170

165

138

150

MCD6-0194B

229

194

187

157

170

MCD6-0244B

250

244

230

200

202

MCD6-0287B

352

285

277

234

257

MCD6-0323B

397

322

311

262

288

MCD6-0410B

410

379

400

MCD6-0527B

550

526

505

427

462

MCD6-0579B

580

578

554

469

507

VLT® Soft Starter MCD 600

Guida operativa

Illustrazione 2: Formato AC53b (corrente nominale con bypass)

Illustrazione 3: Formato AC53a (corrente nominale senza bypass)

Progettazione del sistema

N O T A

Tutte le correnti nominali sono calcolate a un'altitudine di 1000 m (3280 piedi) e a una temperatura ambiente di 40 °C (104 °F).

Tabella 2: Installazione in linea, con bypass interno, MCD6-0020B ~ MCD6-0042B

Tabella 3: Installazione in linea, con bypass interno, MCD6-0063B ~ MCD6-1250B

3.0-10:590

3.5-15:585

4.0-10:590

4.0-20:580

5.0-5:595

MCD6-0654B

835

654

630

535

592

MCD6-0736B

940

736

708

603

663

MCD6-0950B

1070

950

905

785

834

MCD6-1154B

1230

1154

1090

959

989

MCD6-1250B

1250

1155

1250

3.0-10:50-6

3.5-15:50-6

4.0-10:590

4.0-20:50-6

5.0-5:50-6

MCD6-0160C

190

160

151

144

133

MCD6-0215C

260

215

205

180

192

MCD6-0275C

341

275

266

230

252

MCD6-0343C

404

343

322

296

291

MCD6-0448C

474

448

457

418

470

MCD6-0590C

735

590

572

492

542

MCD6-0667C

830

667

645

557

609

MCD6-0839C

1025

839

805

710

751

MCD6-0979C

1170

979

934

838

862

MCD6-1134C

1220

1134

1109

964

1075

3.0-10:50-6

3.5-15:50-6

4.0-10:590

4.0-20:50-6

5.0-5:50-6

MCD6-0590C

835

732

716

593

695

MCD6-0667C

940

822

803

667

776

MCD6-0839C

1210

1067

1033

874

982

MCD6-0979C

1430

1307

1252

1076

1170

MCD6-1134C

1620

1616

1309

1620

3.0-10:350

3.5-15:345

4.0-10:350

4.0-20:340

5.0-5:355

MCD6-0020B

3630292424

MCD6-0034B

6351514147

MCD6-0042B

7862595151

VLT® Soft Starter MCD 600

Guida operativa

Tabella 4: Installazione in linea, senza bypass, MCD6-0160C~MCD6-1134C

Progettazione del sistema

N O T A

I modelli MCD6-0590C~MCD6-1134C devono essere installati con un contattore di bypass esterno per ottenere i valori nominali di corrente con bypass.

Tabella 5: Installazione in linea, con bypass esterno, MCD6-0590C~MCD6-1134C

Tabella 6: Installazione a triangolo interno, con bypass interno, MCD6-0020B~MCD6-0042B

3.0-10:590

3.5-15:585

4.0-10:590

4.0-20:580

5.0-5:595

MCD6-0063B

9693907580

MCD6-0069B

104

1049396

MCD6-0086B

158

129

126

102

114

MCD6-0108B

173

161

156

129

143

MCD6-0129B

203

194

189

155

173

MCD6-0144B

276

215

209

173

191

MCD6-0171B

300

255

248

207

225

MCD6-0194B

344

291

281

236

255

MCD6-0244B

375

366

345

300

303

MCD6-0287B

528

428

415

351

386

MCD6-0323B

596

484

466

393

433

MCD6-0410B

615

568

600

MCD6-0527B

825

789

758

640

694

MCD6-0579B

870

868

832

704

760

MCD6-0654B

1253

981

945

803

888

MCD6-0736B

1410

1104

1062

905

995

MCD6-0950B

1605

1425

1358

1178

1251

MCD6-1154B

1845

1731

1635

1439

1484

MCD6-1250B

1875

1733

1875

3.0-10:50-6

3.5-15:50-6

4.0-10:50-6

4.0-20:50-6

5.0-5:50-6

MCD6-0160C

285

240

227

216

200

MCD6-0215C

390

323

306

270

288

MCD6-0275C

512

413

399

345

378

MCD6-0343C

606

515

483

444

437

MCD6-0448C

711

672

686

627

705

MCD6-0590C

1103

885

858

738

813

MCD6-0667C

1245

1001

968

836

914

MCD6-0839C

1538

1259

1208

1065

1127

MCD6-0979C

1755

1469

1401

1257

1293

MCD6-1134C

1830

1701

1664

1446

1613

VLT® Soft Starter MCD 600

Guida operativa

Tabella 7: Installazione a triangolo interno, con bypass interno, MCD6-0063B~MCD6-1250B

Progettazione del sistema

Tabella 8: Installazione a triangolo interno, senza bypass, MCD6-0160C~MCD6-1134C

3.0-10:50-6

3.5-15:50-6

4.0-10:50-6

4.0-20:50-6

5.0-5:50-6

MCD6-0590C

1253

1098

1074

890

1043

MCD6-0667C

1410

1233

1205

1001

1164

MCD6-0839C

1815

1601

1550

1311

1473

MCD6-0979C

2145

1961

1878

1614

1755

MCD6-1134C

2430

2424

1964

2430

Normale 350%, 30 s, quattro avviamenti all'ora

Pesante 450%, 30 s, quattro avviamenti all'ora

cv a 240 V CA

cv a 480 V CA

cv a 600 V CA

cv a 240 V CA

cv a 480 V CA

cv a 600 V CA

MCD6-0020B

17510151431010MCD6-0034B

2810202522

7,51520

MCD6-0042B

3510253028102025MCD6-0063B

5215404040102530MCD6-0069B

5920405046153040MCD6-0086B

7725606052154050MCD6-0108B

8130607565205060MCD6-0129B

993075

10077256075

MCD6-0144B

12440100

10096307575

MCD6-0171B

13150100

125

1044075

100

MCD6-0194B

15660125

150

12440100

100

MCD6-0244B

19575150

200

15660125

150

MCD6-0287B

24075200

200

18060150

150

MCD6-0323B

261

100

200

250

20375150

200

MCD6-0410B

377

150

300

350

302

100

250

300

MCD6-0527B

414

150

350

450

321

125

250

300

MCD6-0579B

477

200

400

500

361

150

300

350

MCD6-0654B

515

200

450

500

414

150

300

350

VLT® Soft Starter MCD 600

Guida operativa

Tabella 9: Installazione con triangolo interno, con bypass esterno, MCD6-0590C~MCD6-1134C

Progettazione del sistema

3.5 Valori di corrente nominali (valori nominali NEMA)

N O T A

Contattare il fornitore locale per conoscere le prestazioni in condizioni di funzionamento non riportate in queste tabelle.

N O T A

Tutte le correnti nominali sono calcolate a un'altitudine di 1000 m (3280 piedi) e a una temperatura ambiente di 50 °C (122 °F).

Tabella 10: Valori di corrente nominali, NEMA, a sovraccarico normale e pesante, installazione in linea, bypassata

Normale 350%, 30 s, quattro avviamenti all'ora

Pesante 450%, 30 s, quattro avviamenti all'ora

MCD6-0736B

590

200

500

600

480

200

400

500

MCD6-0950B

797

300

600

800

620

250

500

600

MCD6-1154B

985

400

800

1000

768

300

600

800

MCD6-1250B

1180

500

900

1200

904

350

700

900

MCD6-0160C

MCD6-0215C

MCD6-0275C

MCD6-0343C

MCD6-0448C

MCD6-0590C

551

200

450

500

429

150

350

450

MCD6-0667C

634

250

500

600

493

200

400

500

MCD6-0839C

882

350

700

900

686

250

500

700

MCD6-0979C

1100

450

900

1100

864

350

700

900

MCD6-1134C

1320

500

1100

1300

1030

450

800

1000

Normale 350%, 30 s, quattro avviamenti all'ora

Pesante 450%, 30 s, quattro avviamenti all'ora

cv a 240 V CA

cv a 480 V CA

cv a 600 V CA

cv a 240 V CA

cv a 480 V CA

cv a 600 V CA

MCD6-0160C

14650100

150

1184075

100

MCD6-0215C

17660125

150

14350100

150

MCD6-0275C

23375150

200

18560150

150

MCD6-0343C

306

100

250

300

24675200

250

MCD6-0448C

354

125

250

350

335

125

250

350

MCD6-0590C

480

200

400

500

382

150

300

400

MCD6-0667C

576

200

450

600

431

150

350

450

MCD6-0839C

722

300

600

700

590

200

500

600

MCD6-0979C

864

350

700

900

722

300

600

700

MCD6-1134C

966

400

800

1000

784

300

600

800

VLT® Soft Starter MCD 600

Guida operativa

Progettazione del sistema

Tabella 11: Correnti nominali, NEMA, a sovraccarico normale e pesante, installazione in linea, senza bypass

4/T2

READY RUN TRIP LOCAL

Exit Reset

Menu Store

2/T1 6/T3

1/L1 3/L2 5/L3

READY RUN TRIP LOCAL

Back Reset

Menu Store

A B

e77ha713.11

Larghezza [mm (pollici)]

Altezza [mm (pollici)]

Profondità [mm (pollici)]

Peso [kg (libbre)]

ABCDE

MCD6-0020B

152 (6,0)

92 (3,6)

336 (13,2)

307 (12,1)

231 (9,1)

4,8 (10,7)

MCD6-0034B

MCD6-0042B

MCD6-0063B

4,9 (10,9) MCD6-0069B

MCD6-0086B

5,5 (12,1)

MCD6-0108B

MCD6-0129B

MCD6-0144B

216 (8,5)

180 (7,1)

495 (19,5)

450 (17,7)

243 (9,6)

12,7 (28)

MCD6-0171B

MCD6-0194B

MCD6-0244B

MCD6-0287B

523 (20,6)

15,5 (34,2)

MCD6-0323B

MCD6-0410B

MCD6-0527B

19 (41,9) MCD6-0579B

VLT® Soft Starter MCD 600

Guida operativa

3.6 Dimensioni e peso

Progettazione del sistema

Illustrazione 4: Dimensioni e peso

Tabella 12: Dimensioni e peso

Larghezza [mm (pollici)]

Altezza [mm (pollici)]

Profondità [mm (pollici)]

Peso [kg (libbre)]

MCD6-0654B

447 (17,6)

287 (11,3)

618 (24,3)

525 (20,7)

310 (12,3)

51 (112,4) MCD6-0736B

MCD6-0950B

62 (136,7)

MCD6-1154B

63 (138,9)

MCD6-1250B

65 (143,3)

MCD6-0160C

216 (17,6)

180 (11,3)

495 (19,5)

450 (17,7)

245 (12,3)

12,2 (26,9) MCD6-0215C

MCD6-0275C

523 (20,6) 12,8 (28,2) MCD6-0343C

MCD6-0448C

16 (35,3)

MCD6-0590C

447 (17,6)

287 (11,3)

618 (24,3)

525 (20,7)

310 (12,3)

47 (103,6) MCD6-0667C

MCD6-0839C

58 (127,9)

MCD6-0979C

59 (130,1)

MCD6-1134C

61 (134,5)

4/T2

2/T1

6/T3

1/L1

3/L2

5/L3

4/T2

READY

RUN

TRIP

LOCAL

Exit Reset

Menu Store

2/T1

6/T3

1/L1

3/L2

5/L3

VLT

Soft Starter

4/T2

READY

RUN

TRIP

LOCAL

Exit

Reset

Menu Store

2/T1 6/T3

1/L1 3/L2 5/L3

VLT

Soft Starter

4/T2

READY RUN TRIP

LOCAL

Exit

Reset

Menu Store

2/T1 6/T3

1/L1

3/L2

5/L3

VLT

Soft Starter

4/T2

READY RUN TRIP LOCAL

Exit

Reset

Menu Store

2/T1 6/T3

1/L1 3/L2 5/L3

VLT

Soft Starter

4/T2

READY RUN TRIP LOCAL

Exit Reset

Menu Store

2/T1 6/T3

1/L1 3/L2 5/L3

VLT

Soft Starter

177HA714.10

D D

Distanza tra gli avviatori statici

Distanza dalle superfici solide

A [mm (pollici)]

B [mm (pollici)]

C [mm (pollici)]

D [mm (pollici)]

>100 (3,9)

>10 (0,4)

>100 (3,9)

>10 (0,4)

VLT® Soft Starter MCD 600

Guida operativa

Progettazione del sistema

3.7 Installazione fisica/Distanze di raffreddamento

Illustrazione 5: Distanze

Tabella 13: Distanze di raffreddamento.

Scheda opzionale

Numero d'ordine

VLT® Soft Starter MCD 600 Modbus RTU

175G0127

VLT® Soft Starter MCD 600 PROFIBUS

175G0128

VLT® Soft Starter MCD 600 DeviceNet

175G0129

VLT® Soft Starter MCD 600 Modbus TCP

175G0130

VLT® Soft Starter MCD 600 EtherNet/IP

175G0131

VLT® Soft Starter MCD 600 PROFINET

175G0132

VLT® Soft Starter MCD 600 Applicazione pompa

175G0133

VLT® Soft Starter MCD 600

Guida operativa

Progettazione del sistema

3.8 Accessori

3.8.1 Schede di espansione

Il VLT® Soft Starter MCD 600 dispone di schede di espansione per gli utenti che richiedono ingressi e uscite supplementari o funzionalità avanzate. Ciascun MCD 600 può supportare al massimo una scheda di espansione.

3.8.1.1 Smart card

La smart card è stata progettata per supportare l'integrazione nelle applicazioni di pompaggio. Dispone dei seguenti ingressi e uscite aggiuntivi:

•

Tre ingressi digitali.

•

Tre ingressi per trasduttori da 4–20 mA.

•

Un ingresso RTD.

•

Una porta USB-B.

•

Passacavo LCP remoto.

Numero d'ordine: 175G0133

3.8.1.2 Schede di espansione per la comunicazione

Il VLT® Soft StarterMCD 600 supporta la comunicazione di rete tramite una scheda di espansione per la comunicazione di facile installazione. Ciascuna scheda è dotata di una porta del connettore per LCP remoto 601.

Tabella 14: Schede di espansione bus di campo con numeri d'ordine

3.8.1.3 Protezione dai guasti verso terra

L'MCD 600 è in grado di rilevare la corrente di terra e di scattare prima che l'apparecchiatura venga danneggiata. La protezione dai guasti verso terra richiede un trasformatore di corrente da 1000:1 o 2000: 1 5 VA (non in dotazione). La protezione

dai guasti verso terra è disponibile come opzione con versioni specifiche delle schede di espansione Modbus RTU, Modbus TCP, EtherNet/IP e PROFINET.

3.8.2 LCP remoto 601

È possibile utilizzare gli avviatori statici VLT® Soft Starter MCD 600 con un LCP remoto montato a una distanza massima di 3 m (9,8 piedi) dagli stessi. Ciascuna scheda di espansione include una porta del connettore LCP oppure è disponibile una scheda con connettore LCP dedicata.

Numero d'ordine per la scheda di espansione per LCP remoto 601: 175G0134.

3.8.3 Kit di protezione salvadita

Le protezioni salvadita possono essere necessarie per la sicurezza del personale. Si montano sui morsetti dell'avviatore statico per evitare il contatto accidentale con i morsetti in tensione; garantiscono un grado di protezione IP20 se utilizzate con cavi di diametro pari o superiore a 22 mm.

Sono compatibili con i modelli:

•

Taglia frame S2

VLT® Soft Starter MCD 600

Guida operativa

Numero d'ordine: 175G0186

•

Taglia frame S3

175G0202

Progettazione del sistema

3.8.4 Software di gestione dell'avviatore statico

Il VLT® Soft Starter MCD 600 dispone di un'interfaccia USB flash installata. La memoria USB deve essere formattata in formato FAT32. Per formattare la memoria seguire le istruzioni sul PC quando si collega una chiavetta USB standard (minimo da 4 MB) alla porta USB. VLT® Motion Control Tool MCT 10 trasferisce i file di setup sulla chiavetta USB. Per caricare i file di setup nell'avviatore statico utilizzare l'LCP come descritto in 6.7.1 Procedura di salvataggio e caricamento.

Il VLT® Motion Control Tool MCT 10 può essere utile per la gestione dell'avviatore statico. Per maggiori informazioni contattare il fornitore locale.

È possibile scaricare la documentazione relativa al VLT® Motion Control Tool MCT 10 dal sito www.danfoss.com nelle sezioni Assis- tenza e supporto/Download.

3.9 Contattore di rete

Si consiglia l'utilizzo di un contattore di rete per proteggere l'avviatore statico dai disturbi di tensione sulla rete durante l'arresto. Selezionare un contattore di grado AC3 maggiore o uguale alla corrente nominale FLC del motore collegato.

Utilizzare l'uscita del contattore di rete (13, 14) per controllarlo. Per il cablaggio del contattore di rete vedere

Illustrazione 17 in 5.10.1 Installazione bypassata internamente

A V V I S O

PERICOLO DI SCOSSE

Quando l'avviatore statico è cablato con configurazione a triangolo interno parte degli avvolgimenti del motore è sempre collegata alla rete (anche quando l'avviatore statico è spento). Questa situazione può causare morte o gravi lesioni personali.

Quando si collega l'avviatore statico con una configurazione a triangolo interno installare sempre un contattore di rete o un

interruttore con bobina di sgancio.

3.10 Interruttore

In caso di scatto dell'avviatore statico per isolare il circuito motore è possibile usare un interruttore con bobina di sgancio al posto di un contattore di rete. Il meccanismo della bobina di sgancio deve essere alimentato dall'apposito lato dell'interruttore o da un'alimentazione di controllo separata.

3.11 Contattore di bypass esterno

I modelli MCD6-0590C~MCD6-1134C possono essere installati con un contattore di bypass esterno. Il bypass dell'avviatore statico aumenta la corrente nominale massima dell'avviatore statico e consente di avviare il motore direttamente in linea (trasversalmente alla linea) se l'avviatore statico è danneggiato.

•

Per bypassare l'avviatore statico durante il funzionamento, utilizzare un contattore di bypass esterno con un grado AC1.

•

Per bypassare completamente l'avviatore statico (per consentire l'avviamento diretto in caso di danni all'avviatore), utilizzare un contattore di bypass esterno con un grado AC3.

N O T A

I modelli MCD6-0160C~MCD6-0448C non sono adatti per l'installazione con un contattore di bypass esterno.

3.12 Correzione del fattore di potenza

Se viene usata la correzione del fattore di potenza, usare un contattore dedicato per attivare i condensatori. Per utilizzare il VLT® Soft Starter MCD 600 per il controllo della correzione del fattore di potenza collegare il contattore PFC a un relè

programmabile impostato su Marcia. Quando il motore raggiunge la massima velocità il relè si chiude e viene attivata la correzione del fattore di potenza.

e77ha794.10

Avviatore statico

Uscita programmabile (impostato = Marcia)

Contattore per la correzione del fattore di potenza

Correzione del fattore di potenza

VLT® Soft Starter MCD 600

Guida operativa

Illustrazione 6: Schema di collegamento

Progettazione del sistema

A T T E N Z I O N E

DANNI ALL'APPARECCHIATURA

Il collegamento dei condensatori per correzione del fattore di potenza sul lato di uscita danneggia l'avviatore statico.

Collegare i condensatori per correzione del fattore di potenza sempre sul lato di ingresso dell'avviatore statico.

Non utilizzare l'uscita a relè dell'avviatore statico per attivare direttamente la correzione del fattore di potenza.

3.13 Dispositivi per la protezione da cortocircuito

Nella progettazione degli schemi di protezione del circuito del motore lo standard IEC 60947-4-1 per avviatori statici e contattori definisce due tipi di coordinamento relativi agli avviatori statici:

•

Coordinamento di tipo 1.

•

Coordinamento di tipo 2.

3.13.1 Coordinamento di tipo 1

In caso di cortocircuito sul lato di uscita dell'avviatore statico il coordinamento di tipo 1 richiede l'eliminazione del guasto senza rischio di lesioni alle persone e danni alle installazioni. Non è necessario che l'avviatore statico continui a funzionare dopo il guasto. Per rimettere in funzione l'avviatore statico occorre riparare e sostituire i componenti.

È possibile utilizzare i fusibili HRC (come i fusibili Ferraz/Mersen AJT) per il coordinamento di tipo 1 in conformità con lo standard IEC 60947-4-2.

3.13.2 Coordinamento di tipo 2

In caso di cortocircuito sul lato di uscita dell'avviatore statico il coordinamento di tipo 2 richiede l'eliminazione del guasto senza rischio di lesioni alle persone e danni all'avviatore statico.

Dopo l'eliminazione del guasto il coordinamento di tipo 2 consente al personale autorizzato di sostituire i fusibili bruciati e di controllare la presenza di eventuali saldature sui contattori. A questo punto l'avviatore statico è di nuovo in funzione.

I fusibili a semiconduttori per la protezione del circuito di tipo 2 vanno utilizzati in aggiunta ai fusibili HRC o MCCB che fanno parte della protezione del circuito di derivazione del motore.

A T T E N Z I O N E

FRENO CC

L'impostazione di un'elevata coppia di frenatura può causare correnti di picco e perfino un DOL del motore mentre questo è in fase di arresto.

Assicurarsi che i fusibili di protezione installati nel circuito di derivazione del motore siano selezionati in modo adeguato.

Corrente nominale [A]

SCR I2t (A2s)

Coordinamento di tipo 1 con fusibili Bussmann 480 V CA, 65 kA NH

Coordinamento di tipo 2 con fusibili Bussmann 690 V CA, 65 kA DIN 43 653

MCD6-0020B

1150

40NHG000B

170M3010

MCD6-0034B

7200

63NHG000B

170M3013

MCD6-0042B

80NHG000B

MCD6-0063B

15000

100NHG000B

170M3014

MCD6-0069B

MCD6-0086B

105

80000

160NHG00B

170M3015

MCD6-0108B

115

MCD6-0129B

135

125000

170M3016

MCD6-0144B

184

320000

250NHG2B

170M3020

MCD6-0171B

200

MCD6-0194B

229

315NHG2B

MCD6-0244B

250

170M3021

MCD6-0287B

352

202000

355NHG2B

170M6009

MCD6-0323B

397

400NHG2B

MCD6-0410B

410

320000

425NHG2B

170M6010

MCD6-0527B

550

781000

630NHG3B

170M6012

MCD6-0579B

579

Corrente nominale [A]

SCR I2t (A2s)

Coordinamento di tipo 1, 500 V CA, 100 kA

Coordinamento di tipo 2, 690 V CA, 100 kA

MCD6-0654B

835

2530000

1000NHG4G

170M6016

MCD6-0736B

940

170M6017

MCD6-0950B

1070

1200NHG4G

Non disponibile MCD6-1154B

1230

3920000

OFAA5GG1250 MCD6-1250B

1250

7220000

170M6019

VLT® Soft Starter MCD 600

Guida operativa

Progettazione del sistema

A T T E N Z I O N E

ASSENZA DI PROTEZIONE DEL CIRCUITO DI DERIVAZIONE

La protezione da cortocircuito allo stato solido integrata non fornisce una protezione del circuito di derivazione.

Assicurare una protezione del circuito di derivazione in conformità con il Codice Elettrico Nazionale ed eventuali ulteriori

codici locali.

3.14 Coordinamento IEC con i dispositivi di protezione da cortocircuito

Questi fusibili sono stati selezionati in funzione di una corrente di avviamento del 300% FLC su un intervallo di 10 secondi.

Tabella 15: Modelli MCD6-0020B~MCD6-0579B

Tabella 16: Modelli MCD6-0654B~MCD6-1250B/MCD6-0590C~MCD6-1134C, Installazione bypassata

Corrente nominale [A]

SCR I2t (A2s)

Coordinamento di tipo 1, 500 V CA, 100 kA

Coordinamento di tipo 2, 690 V CA, 100 kA

MCD6-0590C

835

2530000 1000NHG4G 170M6016

MCD6-0667C

940

170M6017

MCD6-0839C

1210

OFAA5GG1250

Non disponibile

MCD6-0979C

1430

3920000

OFAA5GG1600

MCD6-1134C

1620

7220000

170M6021 (a 500 V CA)

Corrente nominale [A]

SCR I2t (A2s)

Coordinamento di tipo 1, 500 V CA, 100 kA

Coordinamento di tipo 2, 690 V CA, 100 kA

MCD6-0654B

190

320000 250NHG2B

170M3020

MCD6-0736B

260

315NHG2B

170M3021

MCD6-0950B

350

202000

355NHG2B

170M6009

MCD6-1154B

475

320000

425NHG2B

170M6010

MCD6-1250B

565

781000

630NHG3B

170M6011

MCD6-0590C

735

2530000 1000NHG4G

170M6016

MCD6-0667C

830

MCD6-0839C

1025

1200NHG4G

170M6017

MCD6-0979C

1170

3920000

OFAA5GG1250

Non disponibile

MCD6-1134C

1220

7220000

170M6019

Modello

Corrente nominale [A]

Valori nominali della corrente di cortocircuito con tre cicli di prova a 600 V CA

(1)

MCD6-0020B

5 kA

MCD6-0034B

MCD6-0042B

10 kA

MCD6-0063B

MCD6-0069B

MCD6-0086B

105

MCD6-0108B

120

VLT® Soft Starter MCD 600

Guida operativa

Tabella 17: Modelli MCD6-0160C~MCD6-1134C, collegamento continuo

Progettazione del sistema

3.15 Coordinamento certificato UL con i dispositivi di protezione da cortocircuito

3.15.1 Cortocircuito guasto standard

3.15.1.1 Modelli MCD6-0020B~MCD6-0579B

Adatti per l'uso in circuiti in grado di fornire una corrente non superiore ai livelli di ampere indicati (rms simmetrici), alla tensione massima di 600 V CA.

Questi valori nominali sono basati su una corrente di avviamento del 300% FLC su un intervallo di 10 secondi.

Tabella 18: Corrente nominale massima del fusibile [A] - Valori standard di corrente nominale di cortocircuito in caso di guasto

Modello

Corrente nominale [A]

Valori nominali della corrente di cortocircuito con tre cicli di prova a 600 V CA

(1)

MCD6-0129B

135

MCD6-0144B

184

18 kA

MCD6-0171B

225

MCD6-0194B

229

MCD6-0244B

250

MCD6-0287B

352

MCD6-0323B

397

MCD6-0410B

410

30 kA

MCD6-0527B

550

MCD6-0579B

580

Modello

Corrente nominale [A]

A 480 V CA/600 V CA

A 480 V CA

Corrente nominale di guasto [kA]

Grado del fusibile [A]

Interruttore [A]

MCD6-0654B

835

1350

1200

MCD6-0736B

940

MCD6-0950B

1070

MCD6-1154B

1230

2500

1200

MCD6-1250B

1250

MCD6-0590C

735

1350

1200

MCD6-0667C

830

MCD6-0839C

1025

MCD6-0979C

1170

2500

1200

MCD6-1134C

1220

VLT® Soft Starter MCD 600

Guida operativa

Adatti per l'uso in circuiti con corrente potenziale nota, se protetto da fusibili o interruttori elencati dimensionati secondo le norme NEC.

Progettazione del sistema

3.15.1.2 Modelli MCD6-0654B~MCD6-1250B e MCD6-0590C~MCD6-1134C

Idonei per l'uso su un circuito in grado di fornire la corrente di guasto dichiarata, se protetto dall'interruttore specificato, o con un fusibile di classe L dimensionato in conformità alla NEC.

Questi valori nominali si basano su una corrente di avviamento del 300% FLC per 10 s per i modelli MCD6-0654B~MCD6-1250B e su una corrente di avviamento del 300% al 50% del carico per i modelli MCD6-0590C~MCD6-1134C.

Tabella 19: Corrente nominale massima del fusibile [A] - Valori standard di corrente nominale di cortocircuito in caso di guasto

3.15.2 Valori elevati di corrente nominale di cortocircuito in caso di guasto

Idonei per l'uso su un circuito in grado di fornire la corrente di guasto dichiarata, se protetto dall'interruttore specificato, o con un fusibile di classe L dimensionato in conformità alla NEC.

Modello

Corrente nominale [A]

A 480 V CA

Corrente nominale di guasto [kA]

Grado del fusibile [A]

Classe del fusibile

Grado interruttore [A]

MCD6-0020B

246530

Qualsiasi (J, T, K-1, RK1, RK5)

HFD3030 (30) SELA36AT0060 (60) UTS150H-xxU-040 (40)

MCD6-0034B

HFD3050 (50) SELA36AT0060 (60) UTS150H-xxU-050 (50)

MCD6-0042B

HFD3060 (60) SELA36AT0060 (60) UTS150H-xxU-060 (60)

MCD6-0063B

HFD3100 (100) SELA36AT0150 (150) UTS150H-xxU-100 (100 A)

MCD6-0069B

HFD3100 (100) SELA36AT0150 (150) UTS150H-xxU-100 (100)

MCD6-0086B

105

125

J, T, K-1, RK1

HFD3125 (125) SELA36AT0150 (150) UTS150H-xxU-125 (125)

MCD6-0108B

115

125

HFD3125 (125) SELA36AT0150 (150) UTS150H-xxU-125 (125)

MCD6-0129B

135

150

HFD3150 (150) SELA36AT0150 (150) UTS150H-xxU-150 (150)

MCD6-0144B

184

200

J, T

HJD3250 (250) SFLA36AT0250 (250) UTS250H-xxU-250 (250)

MCD6-0171B

225

HJD3250 (250) SFLA36AT0250 (250)

VLT® Soft Starter MCD 600

Guida operativa

Questi valori nominali si basano su una corrente di avviamento di 300% FLC per 10 s.

•

Gli interruttori con codici modello che iniziano con HFD/HJD/HKD/HLD sono di Eaton.

•

Gli interruttori con codici modello che iniziano con SELA/SFLA/SGLA sono di GE.

•

Gli interruttori con codici modello che iniziano con UTS sono di LS Electric.

Progettazione del sistema

N O T A

I modelli MCD6-0160C~MCD6-0448C non sono certificati UL.

Tabella 20: Corrente nominale massima del fusibile [A] - Valori elevati di corrente nominale di cortocircuito in caso di guasto

Modello

Corrente nominale [A]

A 480 V CA

Corrente nominale di guasto [kA]

Grado del fusibile [A]

Classe del fusibile

Grado interruttore [A]

UTS250H-xxU-250 (250)

MCD6-0194B

229

250

HJD3250 (250) SFLA36AT0250 (250) UTS250H-xxU-250 (250)

MCD6-0244B

250

300

HKD3300 (300) SFLA36AT0400 (400) UTS400H-xxU-300 (300)

MCD6-0287

352

400

Qualsiasi (J, T, K-1, RK1, RK5)

HLD3400 (400) SFLA36AT0600 (600) UTS400H-xxU-400 (400)

MCD6-0323B

397

450

HLD3400 (400) SFLA36AT0600 (600) UTS400H-xxU-400 (400)

MCD6-0410B

410

450

HLD3600 (600) SFLA36AT0600 (600) UTS600H-xxU-600 (600)

MCD6-0527B

550

600

HLD3600 (600) SFLA36AT0600 (600) UTS800H-xxU-800 (800)

MCD6-0579B

580

600

HLD3600 (600) SGLA36AT0600 (600) UTS800H-NGO-800 (800)

VLT® Soft Starter MCD 600

Guida operativa

Progettazione del sistema

Tensione di rete (L1, L2, L3)

MCD6-xxxxB-T5

200–525 V CA (±10%)

MCD6-xxxxB-T7

380–690 V CA (±10%)

Tensione di controllo (A7, A8, A9)

MCD6-xxxxB-xx-CV2 (A8, A9)

110–120 V CA (+10%/-15%), 600 mA

MCD6-xxxxB-xx-CV2 (A7, A9)

220–240 V CA (+10%/-15%), 600 mA

MCD6-xxxxB-xx-CV1 (A8, A9)

24 V CA/V CC (±20%), 2,8 A

Frequenza di rete

50–60 Hz (±5 Hz)

Tensione nominale d'isolamento a terra

690 V CA

Tensione impulsiva “sopportabile”

6 kV

Designazione forma

Con bypass o continua, avviatore motore semiconduttore forma 1

Coordinamento con fusibili a semiconduttori

Tipo 2

Coordinamento con fusibili HRC

Tipo 1

Immunità EMC

IEC 60947-4-2

Emissioni EMC

IEC 60947-4-2 classe B

Potenza nominale in ingresso

Attiva 24 V CC, circa 8 mA

Termistore motore (TER-05, TER-06)

Scatto >3,6 kΩ, ripristino <1,6 kΩ

Uscite a relè

10 A con 250 V CA carico resistivo, 5 A con 250 V CA AC15 pf 0,3

Contattore di rete (13, 14)

Normalmente aperto

Contattore di bypass (03, 04)

Normalmente aperto

Uscita a relè A (21, 22, 23)

Commutazione

Uscita a relè B (33, 34)

Normalmente aperto

Uscita analogica (AO-07, AO-08)

Carico massimo

600 Ω (12 V CC con 20 mA)

Precisione

±5%

Temperatura di esercizio

da -10 a +60 °C (14–140 °F), oltre 40 °C (104 °F) con declassamento

Temperatura di immagazzinamento

da -25 a +60 °C (da -13 a +140 °F)

Altitudine

0–1000 m (0–3280 piedi), oltre 1000 m (3280 piedi) con declassa-

mento

Umidità

Umidità relativa 5–95%

Grado d'inquinamento

Livello di inquinamento 3

Vibrazioni

IEC 60068-2-6

Protezione

MCD6-0020B~MCD6-0129B

IP20

VLT® Soft Starter MCD 600

Guida operativa

4 Specifiche

4.1 Alimentazione

4.2 Capacità di cortocircuito

Specifiche

4.3 Compatibilità elettromagnetica (conformità alla direttiva UE 2014/35/UE)

4.4 Ingressi

4.5 Uscite

4.6 Ambiente

MCD6-0144B~MCD6-1250B

IP00

MCD6-0160C~MCD6-1134C

IP00

Durante l'avvio

4,5 W per ampere

Durante il funzionamento (con bypass)

MCD6-0020B~MCD6-0042B

≤35 W circa

MCD6-0063B~MCD6-0129B

≤50 W circa

MCD6-0144B~MCD6-0244B

≤120 W circa

MCD6-0287B~MCD6-0579B

≤140 W circa

MCD6-0654B~MCD6-1250B

≤180 W circa

Durante il funzionamento (senza bypass)

MCD6-0160C~MCD6-1134C

4,5 W per ampere

Le impostazioni di fabbrica dei parametri da 1-4 a 1-6 garantiscono la protezione da sovraccarico motore.

Classe 10, corrente di scatto al 105% della FLA (corrente a pieno

carico) o equivalente

CCC

GB 14048.6

EN 60947-4-2

UL/C-UL

UL 508

UL 60947-4-2

MCD6-0020B~MCD6-1250B

Certificato UL

MCD6-0590C~MCD6-1134C

Certificato UL

Settore navale

Specifica Lloyds Marine N. 1

Tutti i modelli

ABS: Regole per i serbatoi in acciaio 2010

MCD6-0654B~MCD6-1250B eMCD6-0590C~MCD6-1134C

RCM

IEC 60947-4-2

Durata della vita utile prevista

100000 funzionamenti

VLT® Soft Starter MCD 600

Guida operativa

4.7 Dissipazione di calore

4.8 Protezione da sovraccarico motore

Specifiche

4.9 Certificazione

4.10 Vita utile (contatti di bypass interni)

VLT® Soft Starter MCD 600

Guida operativa

Installazione

5 Installazione

5.1 Istruzioni di sicurezza

Per le istruzioni generali di sicurezza vedere 2.3 Precauzioni di sicurezza.

A V V I S O

TENSIONE INDOTTA

La tensione indotta da cavi motore di uscita posati insieme può caricare i condensatori dell'apparecchiatura anche quando questa è spenta e disinserita. Il mancato rispetto della posa separata dei cavi di uscita del motore o dell'uso di cavi schermati può causare morte o lesioni gravi.

Posare separatamente i cavi motore di uscita.

Usare cavi schermati.

A V V I S O

AVVIO INVOLONTARIO

Premere [Off/Reset] sull'LCP prima di programmare i parametri.

Scollegare l'avviatore statico dalla rete.

Cablare e montare completamente l'avviatore statico, il motore e qualsiasi apparecchiatura azionata prima di collegare l'av-

viatore statico alla rete CA, all'alimentazione CC o con la condivisione del carico.

Installare l'alimentazione dell'avviatore statico mediante un interruttore isolato e un dispositivo di interruzione (per esempio

un contattore di potenza) controllabile tramite un sistema di sicurezza esterno (per esempio un arresto di emergenza o un rilevatore di guasto).

5.2 Sorgente di comando

Avviare e arrestare l'avviatore statico tramite ingressi digitali, LCP remoto 601, rete di comunicazione, smart card o avvio/arresto automatico programmato. Setup dei comandi tramite Strumenti config o il parametro 1-1 Sorgente comando.

Se l'LCP remoto è installato il tasto [CMD/Menu] fornisce l'accesso rapido alla funzione Sorgente comando in Strumenti config.

5.3 Impostazione dell'avviatore statico

Procedura

Montare l'avviatore statico, vedere

Collegare i cavi di controllo, vedere 5.4.1 Morsetti di ingresso.

Applicare la tensione di controllo all'avviatore statico.

Configurare l'applicazione (elencata in Setup rapido):

Premere [Menu].

Premere [Menu/Store] per aprire il menu Setup rapido.

Scorrere l'elenco per trovare l'applicazione.

Premere [Menu/Store] per avviare la procedura di configurazione, vedere 5.11 Setup rapido.

Configurare l'applicazione (non elencata in Setup rapido):

Premere [Back] per tornare al Menu.

Premere [▿] per spostarsi nel menu principale, quindi premere [Menu/Store].

Scorrere fino a Dettagli motore, premere due volte [Menu/Store] e modificare il parametro 1-2 FLC Motore.

Impostare il parametro 1-2 FLC motore in modo che corrisponda alla corrente a pieno carico del motore (FLC).

Premere [Menu/Store] per salvare le impostazioni.

Premere più volte [Back] per chiudere il menu principale.

3.7 Installazione fisica/Distanze di raffreddamento.

READY

RUN

TRIP

LOCAL

Exit

Reset

Menu Store

VLT

Soft Starter

2/T1

4/T2

6/T3

1/L1 3/L2

5/L3

AO-08

AO-07

DI-B

DI-A

COM+

START

COM+

RESET

TER-06

TER-05

e77ha718.10

TER-05, TER-06

Ingresso termistore motore

RESET, COM+

Ingresso ripristino

START, COM+

Ingresso avvio/arresto

DI-A, COM+

Ingresso programmabile A (predefinito = Alrm ingr (NO))

DI-B, COM+

Ingresso programmabile B (predefinito = Alrm ingr (NO))

Porta USB (per memoria, nessun collegamento diretto al PC)

VLT® Soft Starter MCD 600

Guida operativa

(Opzionale) Utilizzare gli strumenti di simulazione integrati per verificare che i cavi di controllo siano collegati corretta-

Installazione

mente, vedere 6.5 Eseguire la simulazione.

Spegnere l'avviatore statico.

Collegare i cavi motore ai morsetti di uscita dell'avviatore statico 2/T1, 4/T2, 6/T3.

10.

Collegare i cavi di alimentazione di rete ai morsetti di ingresso dell'avviatore statico 1/L1, 3/L2, 5/L3, vedere 5.7 Terminazio-

ni di potenza.

A questo punto l'avviatore statico è pronto per il controllo del motore.

5.4 Ingressi

A T T E N Z I O N E

Gli ingressi di controllo sono alimentati dall'avviatore statico. Non applicare tensione esterna ai morsetti di ingresso di comando.

N O T A

I cavi per gli ingressi di comando devono essere separati dalla tensione di rete e dal cablaggio del motore.

5.4.1 Morsetti di ingresso

Illustrazione 7: Morsetti di ingresso

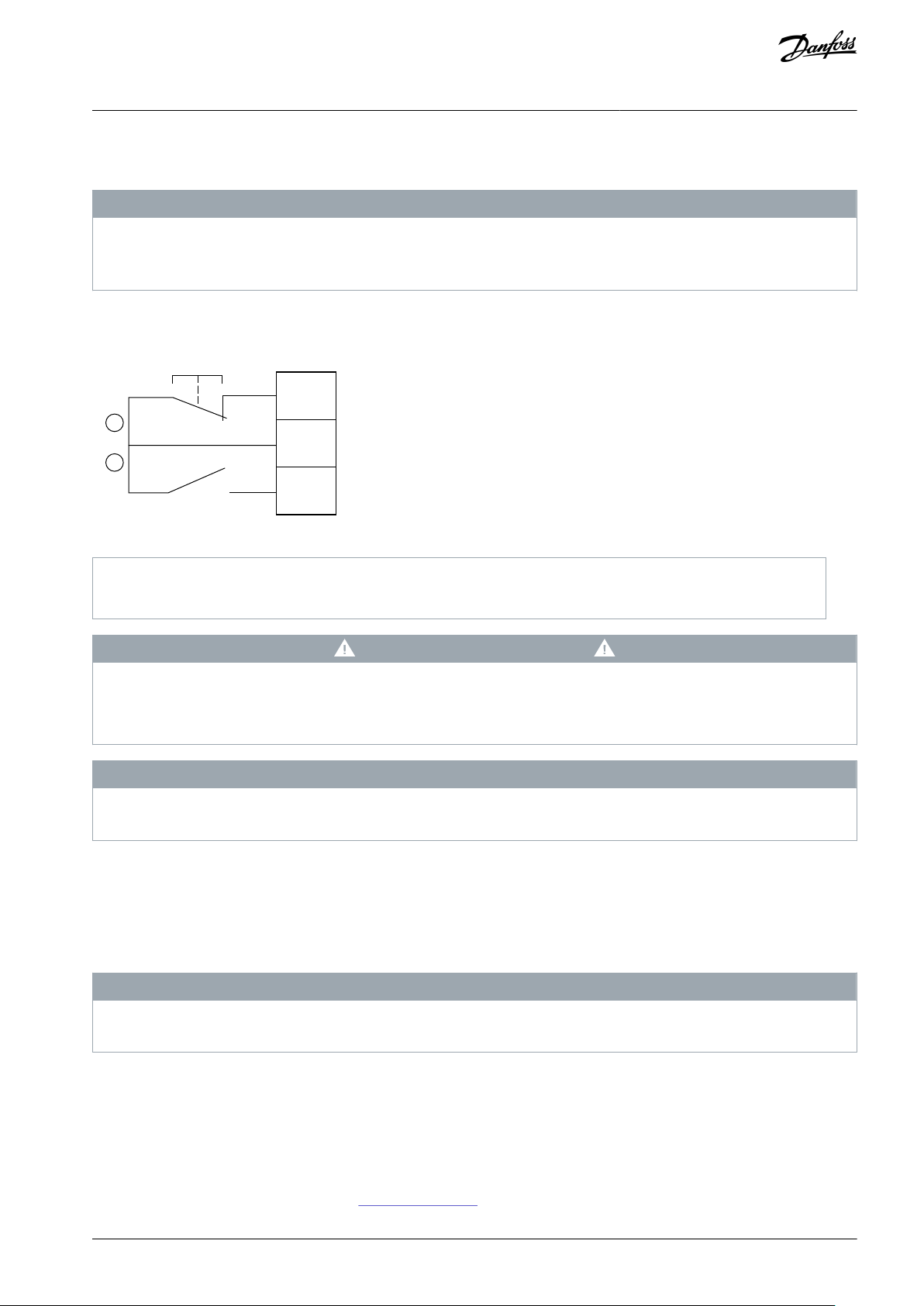

5.4.2 Termistore motore

È possibile collegare i termistori del motore direttamente al VLT® Soft Starter MCD 600. L'avviatore statico scatta quando la resistenza del circuito del termistore supera approssimativamente i 3,6 kΩ o scende al di sotto dei 20 Ω.

RESET

COM+

START

e77ha721.10

Ripristino

Avviamento/arresto

VLT® Soft Starter MCD 600

Guida operativa

I termistori devono essere collegati in serie. Il circuito del termistore va posato in un cavo schermato e isolato elettricamente da terra e da tutti gli altri circuiti di potenza e di comando.

Installazione

N O T A

L'ingresso del termistore è disabilitato di default, ma si attiva automaticamente quando viene rilevato un termistore. Se precedentemente sono stati collegati i termistori al MCD 600 ma non sono più necessari, usare la funzione Reset termistore per disabilitarli. Il ripristino del termistore si ottiene tramite Strumenti config.

5.4.3 Avviamento/arresto

Il VLT® Soft StarterMCD 600 richiede un controllo a due fili.

Illustrazione 8: Cavi di controllo di avviamento/arresto

A T T E N Z I O N E

TENATIVO DI AVVIAMENTO

Se al momento dell'applicazione della tensione di controllo l'ingresso di avviamento è chiuso l'avviatore statico tenta di avviarsi.

Verificare che l'ingresso di avviamento/arresto sia aperto prima di applicare la tensione di controllo.

N O T A

Il MCD 600 accetta comandi dagli ingressi di controllo soltanto se il parametro 1-1 Sorgente comando è impostato su Ingresso digitale.

5.4.4 Ripristino/Disabilitazione avviatore

L'ingresso di ripristino (RESET, COM+) è normalmente chiuso di default. L'avviatore statico non si avvia se l'ingresso di ripristino è aperto. Il display mostra quindi Non pronto.

Se il ripristino si attiva mentre l'avviatore statico è in funzione quest'ultimo disinserisce l'alimentazione e consente al motore di arrestarsi a ruota libera.

N O T A

L'ingresso di ripristino può essere configurato per il funzionamento normalmente aperto o normalmente chiuso. Effettuare la selezione nel parametro 7-9 Logica Enab/Reset.

5.4.5 Ingressi programmabili

Gli ingressi programmabili (DI-A, COM+ e DI-V, COM+) consentono alle apparecchiature esterne di controllare l'avviatore statico. Il funzionamento degli ingressi programmabili è controllato dai parametri da 7-1 a 7-8.

5.4.6 Porta USB

È possibile utilizzare la porta USB per caricare un file di configurazione o per scaricare le impostazioni parametri e le informazioni del registro eventi dall'avviatore statico. Vedere il 6.7 Salva&carica USB per dettagli.

e77ha719.11

READY RUN TRIP LOCAL

Exit

Reset

Menu Store

VLT

Soft Starter

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

READY RUN TRIP LOCAL

Back Reset

Menu Store

AO-08

AO-07

DI-B

DI-A

COM+

START

COM+

RESET

TER-06

TER-05

AO-07, AO-08

Uscita analogica

13, 14

Uscita del contattore di rete

21, 22, 23

Uscita a relè A (predefinito = Marcia)

33, 34

Uscita a relè B (predefinito = Marcia)

03, 04

Uscita del contattore di bypass

VLT® Soft Starter MCD 600

Guida operativa

5.5 Uscite

5.5.1 Morsetti di uscita

Installazione

Illustrazione 9: Morsetti di uscita

5.5.2 Uscita analogica

Il VLT® Soft Starter MCD 600 è dotato di un'uscita analogica che può essere collegata alle apparecchiature associate per monitorare le prestazioni del motore. Il funzionamento dell'uscita analogica è controllato dai parametri da 9-1 a 9-4.

5.5.3 Uscita del contattore di rete

L'uscita del contattore di rete (13, 14) si chiude quando l'avviatore statico riceve un comando di avviamento e rimane chiusa mentre quest'ultimo controlla il motore (fino a quando il motore non inizia un arresto a ruota libera o non completa un arresto graduale). L'uscita del contattore di rete si apre anche in caso di scatto dell'avviatore statico.

N O T A

Utilizzare il parametro 20-8 Modalità scatto derivazione per configurare l'avviatore statico per l'uso con un contattore principale o un interruttore.

Per l'uso con un contattore principale, usare l'impostazione di fabbrica Disattivato.

Per l'uso con un interruttore, impostare il parametro 2-8 Modalità scatto derivazione su Abilitato.

e77ha816.11

6/T3

4/T2

2/T1

5/L3

3/L2

1/L1

K1F1

Fusibili

Contattore di rete

e77ha817.10

6/T3

4/T2

2/T1

5/L3

3/L2

1/L1

Interruttore

VLT® Soft Starter MCD 600

Guida operativa

Illustrazione 10: Avviatore statico installato con contattore principale

Installazione

Illustrazione 11: Avviatore statico installato con relè di derivazione e interruttore.

N O T A

Alcune bobine dei contattori elettronici non sono adatte alla commutazione diretta con relè montati su scheda. Contattare il produttore/fornitore del contattore per verificarne l'idoneità.

5.5.4 Uscita del contattore di bypass

L'uscita del contattore di bypass (03, 04) si chiude quando Soft Start ha completato l'avvio (quando la corrente di avviamento scende al di sotto del 120% della corrente a pieno carico del motore programmata) e rimane chiusa fino all'inizio di un arresto (arresto graduale o arresto a ruota libera).

N O T A

Questa uscita è disponibile solo sui modelli MCD6-0590C~MCD6-1134C.

e77ha720.11

READY RUN TRIP LOCAL

Exit

Reset

Menu Store

VLT

Soft Starter

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

READY RUN TRIP LOCAL

Back Reset

Menu Store

A9A8A7

VLT® Soft Starter MCD 600

Guida operativa

Installazione

N O T A

Se un avviatore statico non bypassato è installato con un contattore di bypass esterno, la corrente nominale dell'avviatore statico cambia. Abilitare il parametro 20-7 Bypass esterno per aumentare la corrente nominale massima e regolare il modello termico dell'avviatore statico.

5.5.5 Uscite programmabili

Le uscite programmabili (21, 22, 23 e 33, 34) possono segnalare lo stato dell'avviatore statico o controllare le apparecchiature associate.

Il funzionamento delle uscite programmabili è controllato dai parametri da 8-1 a 8-6.

5.6 Tensione di controllo

5.6.1 Morsetti della tensione di controllo

Illustrazione 12: Morsetti della tensione di controllo

Collegare l'alimentazione di controllo in base alla tensione di alimentazione utilizzata.

•

MCD6-xxxxB-xx-CV2 (110–120 V CA): A8, A9.

•

MCD6-xxxxB-xx-CV2 (220–240 V CA): A7, A9.

•

MCD6-xxxxB-xx-CV1 (24 V CA/V CC): A8, A9.

Installare una protezione da sovracorrente supplementare o di circuito di derivazione (A7, A8, A9) in conformità con il codice elettrico vigente sul luogo di installazione.

1/L1

3/L2

5/L3

2/T1

4/T2

6/T3

1/L1 3/L2

5/L3

T1B T2B T3B

1/L1 3/L2

5/L3

2/T1

4/T2

6/T3

2/T1

4/T2

6/T3

MCD6-0020B-

MCD6-0129B

MCD6-0144B-MCD6-0579B

MCD6-0160C-MCD6-0448C

MCD6-0654B-MCD6-1250B

MCD6-0590C-MCD6-1220C

1/L1

3/L2

5/L3

2/T1

4/T2

6/T3

e77ha822.10

VLT® Soft Starter MCD 600

Guida operativa

Installazione

5.7 Terminazioni di potenza

A V V I S O

PERICOLO DI SCOSSE

I modelli da MCD6-0144B a MCD6-1250B e da MCD6 0590C a MCD6-1134C sono IP00 e comportano un rischio di scosse elettriche in caso di contatto con i morsetti.

Installare un kit di protezione salvadita sull'avviatore statico.

Installare gli avviatori statici all'interno di un contenitore o

installare un coperchio, ad esempio in plexiglass, per evitare il contatto con i terminali.

Sulla taglia frame S1 e S2, i morsetti di ingresso e di uscita di potenza del VLT® Soft StarterMCD 600 si trovano nella parte inferiore dell'unità. Sulla taglia frame S3, l'ingresso di potenza si trova in alto e l'uscita di potenza in basso.

Illustrazione 13: Morsetti di ingresso e uscita per terminazioni di potenza

•

I modelli MCD6-0020B~MCD6-0129B utilizzano morsetti a molla. Utilizzare conduttori di rame a filo rigido o a trefoli certificati per un utilizzo a temperature pari o superiori a 75 °C (167 °F).

•

I modelli MCD6-0144B~MCD6-1250B e MCD6-0160C~MCD6-1134C utilizzano barre collettrici. Utilizzare conduttori in rame o in alluminio, a filo rigido o a trefoli, certificati per temperature di 60/75 °C (140/167 °F).

•

I modelli MCD6-0654B~MCD6-1250B/MCD6-0160C~MCD6-1134C utilizzano barre collettrici. I morsetti di ingresso si trovano nella parte superiore dell'unità e i morsetti di uscita nella parte inferiore.

•

I modelli MCD6-0590C~MCD6-1134C dispongono di morsetti di bypass dedicati, se l'avviatore statico sarà installato con un contattore di bypass esterno. Le barre collettrici di bypass si trovano nella parte superiore dell'unità e sono etichettate T1B, T2B, T3B.

N O T A

Quando si collegano le terminazioni di potenza pulire completamente l'area di contatto (utilizzando uno smeriglio o una spazzola di acciaio inox) e usare un mastice per giunzioni appropriato per evitare la corrosione.

MCD6-0020B~MCD6-0129B

e77ha646.11

Dimensione cavo: 6–70 mm

(AWG 10–2/0) Coppia: 4 Nm

(2,9 piedi-libbre)

e77ha648.11

Torx T20 x 150

e77ha647.11

14 mm (0,55 pollici)

e77ha649.11

Piatta 7 mm x 150

MCD6-0144B~MCD6-0244B

MCD6-0287B~MCD6-0579B e MCD6-0160C~MCD6-0448C

6 mm

0.24 in

10 mm

0.4 in

20 mm

0.8 in

9 mm

(M8)

e77ha722.10

19 Nm (14 piedi-lib-

bre)

6 mm

0.24 in

17 mm

0.7 in

34 mm

1.7 in

13 mm

(M12)

e77ha723.10

66 Nm (49 piedi-lib-

bre)

0654B~1250B e 0590C~1134C

10 mm

15 mm

40 mm

13 mm

(M12)

10.5 mm (M10)

35 mm

e77ha800.10

66 Nm (49 piedi-libbre)

VLT® Soft Starter MCD 600

Guida operativa

Tabella 21: Terminazioni di potenza, MCD6-0020B~MCD6-0129B

Tabella 22: Terminazioni di potenza, MCD6-0144B~MCD6-0244B, MCD6-0287B~MCD6-0579B e MCD6-0160C~MCD6-0448C

Installazione

Tabella 23: Terminazioni di potenza, 0654B~1250B e 0590C~1134C

Se l'installazione richiede cavi di grande diametro è possibile completare ciascuna terminazione con due cavi più piccoli, uno per ciascun lato della barra collettrice.

5.7.1 Passacavi di cablaggio

Selezionare il passacavo in base alle dimensioni e al materiale dei fili e ai requisiti dell'applicazione.

5.7.1.1 Modelli MCD6-0144B~MCD6-0579B

Per i modelli da MCD6-0144B a MCD6-0579B si consigliano passacavi a compressione. Lo strumento a crimpare consigliato è TBM8-750.

N O T A

Modello

Esempio di passacavo - cavo in alluminio

Esempio di passacavo - cavo in rame

MCD6-0144B

61162

60150

MCD6-0171B

61165

60156

MCD6-0194B

61171

60165

MCD6-0244B

MCD6-0287B

61162

60150

Modello

Esempio di passacavo - cavo in alluminio

Esempio di passacavo - cavo in rame

MCD6-0352B

61165

60156

MCD6-0410B

60156

MCD6-0527B

61178

60171

MCD6-0579B

VLT® Soft Starter MCD 600

Guida operativa

Installazione

N O T A

Il modello S3 con bypass interno dispone di sei barre collettrici (tre per ingresso CA, tre per uscita motore), il che significa che sono necessari due 157G0203. I modelli S3 con bypass esterno hanno nove barre collettrici (tre per ingresso CA, tre per uscita motore), il che significa che sono necessari tre 157G0203.

Tabella 24: Capicorda raccomandati

5.7.1.2 Modelli MCD6-0654B~MCD6-1250B e MCD6-0590C~MCD6-1134C

Per i modelli da MCD6-0144B a MCD6-0579B si consigliano passacavi a compressione. Lo strumento a crimpare consigliato è TBM8-750.

N O T A

Si consiglia un capocorda per i modelli MCD6-0654B~MCD6-1250B e MCD6-0590C~MCD6-1134C. Il capocorda consigliato è TCAL125. Per utilizzare un capocorda, questi modelli richiedono un collegamento della barra collettrice 175G0203.

MCD6-0654B~MCD1250B dispongono di sei barre collettrici (tre per ingresso CA, tre per uscita motore) e richiedono due

157G0203.

MCD6-0590C~MCD6-1134C dispongono di nove barre collettrici (tre per ingresso CA, tre per bypass, tre per uscita motore) e

richiedono tre 157G0203.

Tabella 25: Capicorda raccomandati

5.8 Contattore di bypass esterno

I modelli MCD6-0590C~MCD6-1134C dispongono di morsetti di bypass dedicati che consentono alle funzioni di protezione e monitoraggio dell'avviatore statico di funzionare anche quando quest'ultimo è bypassato esternamente.

Utilizzare l'uscita del contattore di bypass (03, 04) per controllare il bypass esterno.

PERICOLO DI SCOSSE

Quando si collega l'avviatore statico con una configurazione a triangolo interno installare sempre un contattore di rete o un

interruttore con bobina di sgancio.

A V V I S O

e77ha726.11

K1F1

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

Contattore principale (vivamente consigliato)

Fusibili o interruttore

13, 14

Uscita del contattore di rete

VLT® Soft Starter MCD 600

Guida operativa

Installazione

N O T A

I modelli MCD6-0160C~MCD6-0448C non sono adatti per l'installazione con un contattore di bypass esterno.

N O T A

5.9 Collegamento del motore

Il VLT® Soft Starter MCD 600 può essere collegato al motore in linea o a triangolo interno (denominati anche collegamenti a tre e a sei fili). Quando viene effettuato un collegamento a triangolo interno immettere la corrente a pieno carico per il parametro 1-2 FLC Motore. Il MCD 600 rileva automaticamente se il motore è collegato in linea o a triangolo interno e calcola il corretto livello di corrente a triangolo interno.

N O T A

Se l'avviatore statico non rileva correttamente il collegamento del motore utilizzare il parametro 20-6 Colleg motore.

5.9.1 Installazione in linea, con bypass interno

Illustrazione 14: Cablaggio di un'installazione in linea

5.9.2 Installazione in linea, bypassata esternamente

Le barre collettrici di bypass si trovano nella parte superiore dell'unità e sono etichettate T1B, T2B, T3B.

e77ha801.11

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

T1B

T2B

T3B

Contattore principale (vivamente consigliato)

Contattore di bypass

Fusibili o interruttore

13, 14

Uscita del contattore di rete

03, 04

Uscita del contattore di bypass

U1(1) U2(4)

V1(2)

V2(5)

W1(3) W2(6)

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

e77ha727.11

VLT® Soft Starter MCD 600

Guida operativa

Installazione

Il contattore di bypass deve essere collegato ai morsetti di bypass e controllato dall'uscita del contattore di bypass dell'avviatore statico (morsetti 03, 04).

5.9.3 Installazione a triangolo interno, con bypass interno

Illustrazione 15: Cablaggio di un'installazione a triangolo interno

Contattore di rete

Fusibili o interruttore

13, 14

Uscita del contattore di rete

e77ha802.10

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

T1B

T2B

T3B

U1(1)

U2(4)

V1(2)

V2(5)

W1(3) W2(6)

Contattore di rete

Contattore di bypass (esterno)

Fusibili o interruttore

13, 14

Uscita del contattore di rete

03, 04

Uscita del contattore di bypass

VLT® Soft Starter MCD 600

Guida operativa

Installazione

5.9.4 Installazione con triangolo interno, bypassata esternamente

Le barre collettrici di bypass si trovano nella parte superiore dell'unità e sono etichettate T1B, T2B, T3B.

Illustrazione 16: Cablaggio dell'installazione con triangolo interno, bypassata esternamente

5.9.5 Terminazioni di terra

I modelli MCD6-0654B~MCD6-1250B/MCD6-0590C~MCD6-1134C dispongono di un morsetto di terra su ciascun lato dell'avviatore statico, vicino all'angolo superiore posteriore. È possibile utilizzare entrambi i punti di messa a terra.

I modelli MCD6-0020B~MCD6-0579B/MCD6-0160C~MCD6-0448C non richiedono un collegamento di messa a terra di protezione. Tutte le parti conduttive interne sono completamente racchiuse in un involucro esterno non conduttivo.

5.10 Installazioni tipiche

5.10.1 Installazione bypassata internamente

Il VLT® Soft Starter MCD 600 è installato con un contattore di rete (grado AC3). La tensione di controllo deve essere fornita dal lato di ingresso del contattore.

6/T3

2/T1

4/T2

AO-07

AO-08

TER-06

TER-05

START

COM+

DI-A

DI-B

COM+

5/L3

3/L2

RESET

1/L1

(L/+) (N/# )

e77ha728.10

VLT® Soft Starter MCD 600

Guida operativa

Il contattore di rete è controllato dalla relativa uscita (13, 14).

Installazione

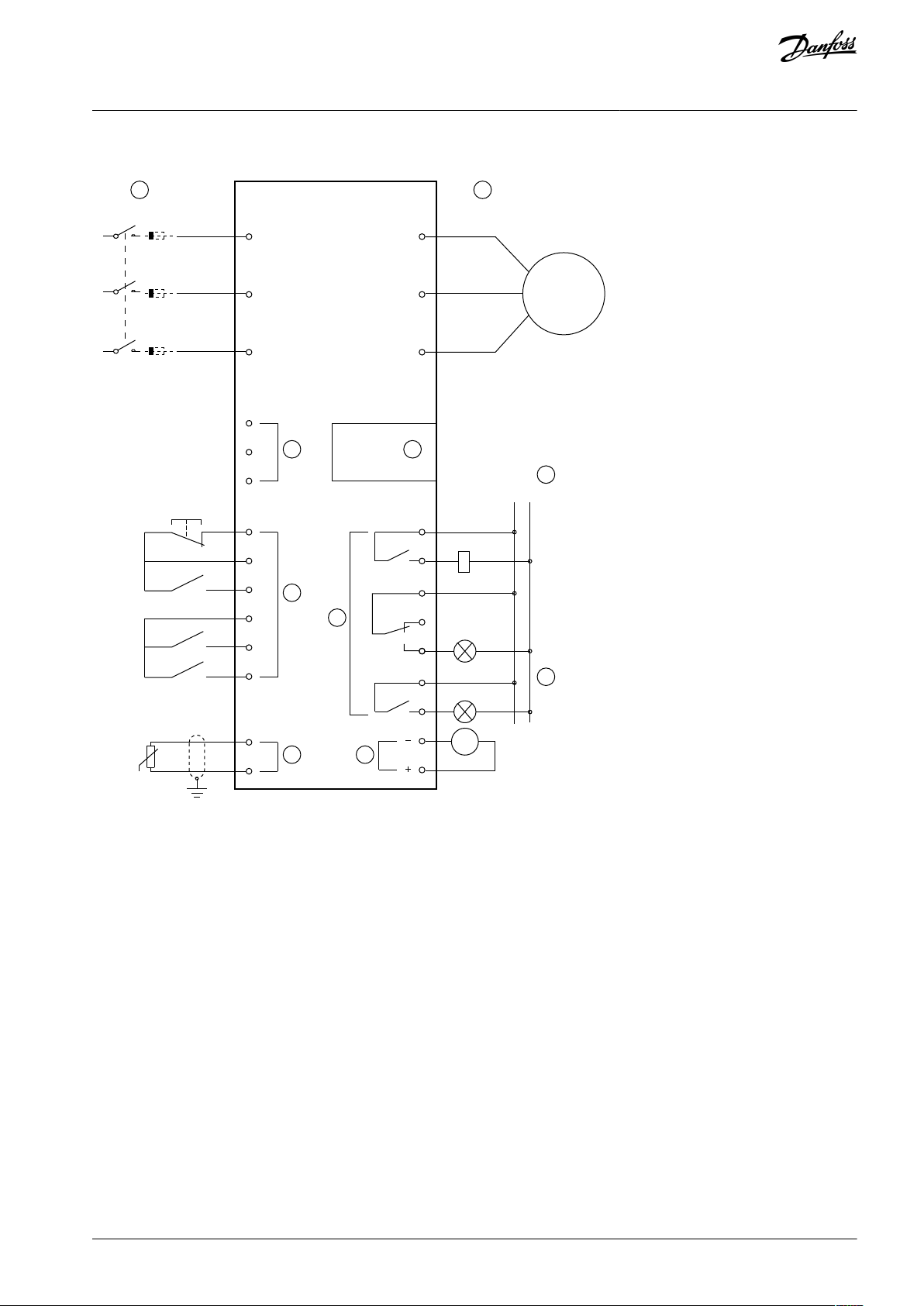

Illustrazione 17: Esempio di installazione bypassata internamente

Alimentazione trifase

Motore

Tensione di controllo (avviatore statico)

Ingressi digitali

Ingresso termistore motore

Uscite a relè

Uscita analogica

Tensione di controllo (apparecchiatura esterna)

Spie pilota

Comunicazioni/porta di espansione della smart card

Contattore di rete

Fusibili o interruttore

RESET, COM+ (S1)

Ripristino

START, COM+ (S2)

Avviamento/arresto DI-A, COM+

Ingresso programmabile A (predefinito = Alrm ingr

(NO))

DI-B, COM+

Ingresso programmabile B (predefinito = Alrm ingr

(NO))

TER-05, TER-06

Ingresso termistore motore 13, 14

Uscita del contattore di rete

21, 22, 23

Uscita a relè A (predefinito = Marcia) 33, 34

Uscita a relè B (predefinito = Marcia)

AO-07, AO-08

Uscita analogica

VLT® Soft Starter MCD 600

Guida operativa

Installazione

5.10.2 Installazione con bypass esterno

L'avviatore statico è installato con un contattore di rete (certificato AC3) e un contattore di bypass esterno. Per bypassare l'avviatore statico durante il funzionamento, utilizzare un contattore di bypass esterno con un grado AC1. Per bypassare completamente l'avviatore statico (per consentire l'avviamento diretto in linea se l'avviatore statico è danneggiato), utilizzare un contattore di bypass esterno con un grado AC3.

e77ha818.10

6/T3

2/T1

4/T2

AO-07

AO-08

TER-06

TER-05

START

COM+

DI-A

DI-B

COM+

RESET

(L/+) (N/−)

−

5/L3

3/L2

1/L1

T1B

T2B

T3B

VLT® Soft Starter MCD 600

Guida operativa

Installazione

Utilizzare l'uscita del contattore di rete (13, 14) per controllarlo. Utilizzare l'uscita del contattore di bypass (03, 04) per controllare il bypass esterno.

Illustrazione 18: Esempio di installazione bypassata esternamente

Alimentazione trifase

Motore

Tensione di controllo (avviatore statico)

Ingressi digitali

Ingresso termistore motore

Uscite a relè

Uscita analogica

Tensione di controllo (apparecchiatura esterna)

Spie pilota

Comunicazioni/porta di espansione della smart card

Contattore di rete

Contattore di bypass (esterno)

Fusibili o interruttore

RESET, COM+ (S1)

Ripristino

START, COM+ (S2)

Avviamento/arresto DI-A, COM+

Ingresso programmabile A (predefinito = Alrm ingr

(NO))

DI-B, COM+

Ingresso programmabile B (predefinito = Alrm ingr

(NO))

TER-05, TER-06

Ingresso termistore motore 13, 14

Uscita del contattore di rete

21, 22, 23

Uscita a relè A (predefinito = Marcia) 33, 34

Uscita a relè B (predefinito = Marcia)

03, 04

Uscita del contattore di bypass

AO-07, AO-08

Uscita analogica

Applicazione

Modalità di avviamento

Tempo di rampa di avviamento [s]

Corrente iniziale [%]

Limite di corrente [%]

Profilo avviamento adattivo

Modalità di arresto

Tempo di arresto [s]

Profilo di arresto adattivo

Pompa centrifuga

Controllo adattivo

200

500

Accelerazione anticipata

Controllo adattivo

Decelerazione ritardata

Pompa per pozzi

Controllo adattivo

200

500

Accelerazione anticipata

Controllo adattivo

Decelerazione ritardata

Pompa idraulica

Corrente costante

200

350

non disp.

Arresto per inerzia

non disp.

Ventola con smorz

Corrente costante

200

350

non disp.

Arresto per inerzia

non disp.

Ventola senza smorz

Corrente costante

200

450

non disp.

Arresto per inerzia

non disp.

VLT® Soft Starter MCD 600

Guida operativa

Installazione

5.11 Setup rapido

Il Setup rapido semplifica la configurazione dell'avviatore statico per le applicazioni comuni. Il VLT® Soft Starter MCD 600 guida l'utente sui parametri di installazione più comuni e suggerisce un'impostazione tipica per l'applicazione. Regolare ciascun parametro in base alle specifiche esigenze.

Tutti gli altri parametri rimangono sui valori predefiniti. Per modificare altri valori dei parametri o rivedere le impostazioni di fabbrica usare il menu principale (per maggiori dettagli vedere

Impostare sempre il parametro 1-2 FLC Motore in modo che corrisponda alla corrente a pieno carico sulla targhetta del motore.

Tabella 26: Impostazioni suggerite per applicazioni comuni

10.4 Elenco dei parametri).

Applicazione

Modalità di avviamento

Tempo di rampa di avviamento [s]

Corrente iniziale [%]

Limite di corrente [%]

Profilo avviamento adattivo

Modalità di arresto

Tempo di arresto [s]

Profilo di arresto adattivo

Compressore a vite

Corrente costante

200

400

non disp.

Arresto per inerzia

non disp.

Compressore alternativo

Corrente costante

200

450

non disp.

Arresto per inerzia

non disp.

Trasportatore

Corrente costante

200

450

non disp.

Arresto per inerzia

non disp.

Elica di prua

Corrente costante

100

400

non disp.

Arresto per inerzia

non disp.

Sega a nastro

Corrente costante

200

450

non disp.

Arresto per inerzia

non disp.

VLT® Soft Starter MCD 600

Guida operativa

Installazione

N O T A

Le impostazioni del profilo di avvio e di arresto adattivo si applicano solamente quando si utilizza il controllo adattivo; vengono invece ignorate per tutte le altre modalità di avvio e di arresto.

VLT® Soft Starter MCD 600

Guida operativa

Strumenti di setup

6 Strumenti di setup

6.1 Introduzione

Strumenti config prevede opzioni per caricare e salvare i parametri in un file di backup, impostare l'indirizzo di rete dell'avviatore statico, controllare lo stato degli ingressi e delle uscite, ripristinare i modelli termici o testare il funzionamento usando Esegui simula- zione.

Per accedere a Strumenti config, premere [Menu] per aprire il menu principale, quindi selezionare Strumenti config.

6.2 Impostazione di data e ora

Procedura

Premere [Menu/Store] per aprire il menu.

Selezionare Strumenti config.

Scorrere fino a Imposta data e ora. Premere [Menu/Store] per entrare in modalità di modifica.

Premere [Menu/Store] e [Back] per selezionare la parte della data o dell'ora da modificare.

Premere [▵] e [▿] per cambiare i valori.

Premere [Menu/Store] dopo l'ultima cifra per salvare le impostazioni.

Una volta completata l'azione lo schermo visualizza brevemente un messaggio di conferma e, quindi, torna al livello di menu precedente.

6.3 Sorgente di comando

Se l'LCP remoto è installato il tasto [CMD/Menu] fornisce l'accesso rapido alla funzione Sorgente comando in Strumenti config.

6.4 Messa in funzione

La messa in funzione consente di avviare e di arrestare l'avviatore statico tramite LCP. Premere [▵] [▿] per selezionare una funzione, quindi premere [Menu/Store] per inviare il comando selezionato all'avviatore statico. Le funzioni disponibili sono:

Arr rapido (arresto a ruota libera)/Reset.

•

Avvio.

•

Arresto.

•

6.5 Eseguire la simulazione

La funzione Esegui simulazione simula l'avviamento, la marcia e l'arresto del motore per verificare la corretta installazione dell'avviatore statico e della relativa apparecchiatura.

N O T A

Quando si utilizza il modo simulazione scollegare l'avviatore statico dalla tensione di rete.

La simulazione è disponibile soltanto quando l'avviatore statico è pronto.

Procedura

Premere [Menu/Store] e selezionare Strumenti config.

Scorrere fino a Esegui simulazione e premere [Menu/Store].

VLT® Soft Starter MCD 600

Guida operativa

Eseguire un comando di avvio dalla fonte di comando selezionata.

L'avviatore statico simula i controlli di pre-avviamento e chiude il relè del contattore principale. Il LED Marcia lamp-



eggia.

Premere [Menu/Store].

L'avviatore statico simula l'avviamento.



Premere Menu/Store.

L'avviatore statico simula la marcia.



Eseguire un comando di arresto dalla fonte di comando selezionata.

L'avviatore statico simula l'arresto. Il LED Marcia lampeggia.



Premere [Menu/Store].

Il LED Pronto lampeggia e il relè del contattore di rete si apre.



Premere [Menu/Store].

Strumenti di setup

N O T A

Se è collegata la tensione di rete viene mostrato un messaggio di errore.

L'avviatore statico si attiva, quindi disattiva ogni uscita programmabile.



Premere [Menu/Store].

L'avviatore statico ritorna su Strumenti config.



6.6 Impost Carica/Salva

Impost Carica/Salva consente di:

•

Ripristinare i parametri dell'avviatore statico ai valori predefiniti.

•

Caricare le impostazioni parametri da un file interno.

•

Salvare le impostazioni parametri correnti su un file interno.

Il file interno contiene i valori predefiniti finché non viene salvato un file dell'utente.

Procedura

Premere [Menu/Store] e selezionare Strumenti config.

Scorrere fino a Impost Carica/Salva e premere [Menu/Store].

Scorrere fino alla funzione richiesta e premere [Menu/Store].

Quando viene chiesto di confermare selezionare Sì per confermare e No per annullare.

Premere [Menu/Store] per procedere.

Una volta completata l'azione lo schermo visualizza brevemente un messaggio di conferma e, quindi, torna al livello di menu precedente.

6.7 Salva&carica USB

La funzione Salva&carica USB consente di:

VLT® Soft Starter MCD 600

Guida operativa

•

Salvare le impostazioni parametri e tutte le voci del registro eventi in un file esterno (formato CSV).

•

Salvare le impostazioni parametri in un file esterno (formato proprietario).

•

Caricare le impostazioni parametri da un file esterno precedentemente salvato.

•

Caricare messaggi personalizzati da visualizzare sull'LCP quando è attivo un ingresso programmabile.

Strumenti di setup

N O T A

Il VLT® Soft Starter MCD 600 supporta i file system FAT32. Le funzioni USB dell'MCD 600 non sono compatibili con i file system NTFS.

6.7.1 Procedura di salvataggio e caricamento

Procedura

Collegare il dispositivo esterno alla porta USB.

Premere [Menu/Store] e selezionare Strumenti config.

Scorrere fino a Salva&carica USB e premere [Menu/Store].

Scorrere fino alla funzione richiesta e premere [Menu/Store].

Quando viene chiesto di confermare selezionare Sì per confermare e No per annullare. Premere [Menu/Store] per procedere.

Una volta completata l'azione lo schermo visualizza brevemente un messaggio di conferma e, quindi, torna al livello di menu precedente.

6.7.2 Percorsi e formati dei file

Salvare i parametri e i log

L'avviatore statico crea una directory nella root del dispositivo USB, denominata con il relativo numero seriale. Le impostazioni del registro eventi e dei parametri vengono salvate come singoli file CSV, mentre il software dell'avviatore statico e le informazioni di sistema vengono salvati in un file testo.

Salvare i parametri master

L'avviatore statico crea un file chiamato Master_Parameters.par nel livello superiore dell'unità USB.

Caricare i parametri master

L'avviatore statico carica il file Master_Parameters.par dalla root del dispositivo USB. È possibile creare e modificare i file usando VLT® Motion Control Tool MCT 10. Scaricare il software MCT 10 da

Caricare il messaggio personale

L'avviatore statico carica i file Custom_Message_A.txt e Custom_Message_B.txt dalla root del dispositivo USB.

www.danfoss.com nelle sezioni Assistenza e supporto/Download.

e77ha730.10

VLT® Soft Starter MCD 600

Guida operativa

Illustrazione 19: Directory USB

Strumenti di setup

6.8 Avvio/Arresto auto

È possibile configurare l'avviatore statico per avviare e/o arrestare automaticamente il motore in un determinato momento oppure per metterlo in marcia per cicli di una determinata durata.

La funzione Avvio/Arresto auto in Strumenti config consente di accedere rapidamente ai parametri di avvio/arresto automatico.

Procedura

Premere [Menu/Store] e selezionare Strumenti config.

Scorrere fino a Avvio/Arresto auto e premere [Menu/Store].

Scorrere fino alla funzione richiesta e premere [Menu/Store].

Regolare le impostazioni come richiesto:

Premere [Menu/Store] e [Back] per selezionare l'informazione da modificare.

Premere [▵] e [▿] per modificare il valore.

Premere [Menu/Store] per salvare le modifiche. L'avviatore statico conferma le modifiche.

Premere [Back] per annullare le modifiche.

6.9 Indirizzo di rete

Per utilizzare il VLT® Soft Starter MCD 600 su una rete Ethernet è necessario configurare indirizzi diversi per:

•

Indirizzo IP.

•

Indirizzo Gateway.

•

Maschera di sottorete.

6.9.1 Impostazione dell'indirizzo di rete

Procedura

Premere [Menu/Store] e selezionare Strumenti config.

Scorrere fino a Indirizzo Rete e premere [Menu/Store].

AO-08

AO-07

DI-B

DI-A

COM+

START

COM+

RESET

TER-06

TER-05

343323

211413

e77ha717.10

VLT® Soft Starter MCD 600

Guida operativa

Scorrere fino alla funzione richiesta e premere [Menu/Store].

La prima cifra dell'indirizzo è evidenziata.

Premere [Back] e [Menu/Store] per selezionare la cifra da modificare.

Premere [▵] e [▿] per modificare il valore.

Premere [Menu/Store] dopo l'ultima cifra per salvare le impostazioni.

Strumenti di setup

Una volta completata l'azione lo schermo visualizza brevemente un messaggio di conferma, quindi torna al livello di menu precedente.

N O T A

È possibile impostare l'indirizzo di rete tramite i parametri da 12-8 a 12-19.

N O T A

Per configurare l'avviatore statico per l'uso con altri protocolli di comunicazione utilizzare i parametri da 12-1 a 12-7.

6.10 Stato I/O digitali

La riga superiore dello schermo mostra l'avvio/arresto, il ripristino e gli ingressi programmabili. La riga inferiore dello schermo mostra l'uscita fissa del contattore di rete, poi le uscite programmabili A e B.

Illustrazione 20: Schermata di Stato I/O digitali

Illustrazione 21: Posizione degli I/O digitali

RESET, COM+: Ingresso di ripristino

START, COM+: Ingresso avvio/arresto

DI-A, COM+: Ingresso programmabile A

DI-B, COM+: Ingresso programmabile B

13, 14: Uscita del contattore di rete

21, 22, 23: Uscita a relè A

33, 34: Uscita a relè B

Corto

Caldo

Freddo

Aperto

VLT® Soft Starter MCD 600

Guida operativa

Strumenti di setup

6.11 Stato I/O analogici

La parte superiore della schermata mostra lo stato dell'ingresso del termistore del motore, mentre la parte inferiore mostra il valore dell'uscita analogica.

Illustrazione 22: Schermata degli stati I/O analogici

Ingresso termistore

6.12 Numero seriale e taglia

La riga superiore della schermata mostra il nome del prodotto. La riga centrale mostra il numero seriale dell'unità. La riga inferiore mostra il numero del modello.

Illustrazione 23: Schermata del numero seriale e taglia

6.13 Versioni software

La schermata relativa alla versione software riporta la versione di ciascun componente software dell'avviatore statico:

•

Interfaccia utente.

•

Controllo motore.

•

LCP remoto (se collegato).

•

Elenco dei parametri.

•

Bootloader.

•

Scheda di espansione (se presente).

VLT® Soft Starter MCD 600

Guida operativa

Strumenti di setup

N O T A

Se necessario, nell'avviatore statico è possibile caricare il software aggiornato, comprese le lingue alternative, tramite la porta USB. Per ulteriori informazioni contattare il fornitore locale.

6.14 Reset termistore

L'ingresso del termistore è disabilitato di default, ma si attiva automaticamente quando viene rilevato un termistore. Se precedentemente sono stati collegati i termistori all'avviatore statico ma non sono più necessari, usare la funzione di Reset termistore per disabilitarli.

6.15 Ripristino modello termico

Il software di modellazione termica nell'avviatore statico monitora costantemente le prestazioni del motore. In questo modo l'avviatore statico può calcolare la temperatura del motore e la sua capacità di avviarsi correttamente in qualsiasi momento.

Il modello termico può essere ripristinato, se necessario.

N O T A

MINORE VITA UTILE DEL MOTORE

Il ripristino del modello termico del motore ne compromette la protezione e può inficiarne la durata.

Ripristinare il modello termico soltanto in caso di emergenza.

VLT® Soft Starter MCD 600

Guida operativa

Log

7 Log

7.1 Introduzione

Il menu Log fornisce informazioni su eventi, scatti e prestazioni dell'avviatore statico. Per accedere al menu Log sull'LCP locale premere [Menu/Store] e selezionare Log. Sull'LCP remoto premere [Logs].

7.2 Log eventi

Il Log eventi memorizza i dettagli degli scatti, avvisi e funzionamenti più recenti (inclusi avvii, arresti e modifiche delle configurazioni).

L'evento 1 è il più recente, l'evento 384 il meno recente.

N O T A

È possibile esportare il Log eventi su un file esterno per l'analisi non nell'avviatore statico.

Vedere 6.7.2 Percorsi e formati dei file.

7.3 Contatori

I contatori memorizzano statistiche sul funzionamento dell'avviatore statico:

•

Ore di esercizio (vita utile e tempo trascorso dall'ultimo ripristino del contatore).

•

Numero di avviamenti (vita utile e tempo trascorso dall'ultimo ripristino del contatore).

•

Numero di ripristini del modello termico.

7.3.1 Visualizzazione dei contatori

Procedura

Aprire Log, vedere 7.1 Introduzione.

Scorrere fino a Contatori e premere [Menu/Store]. Premere [▵] e [▿] per scorrere i contatori.

Premere [Menu/Store] per visualizzare i dettagli.

Per ripristinare un contatore premere [Menu/Store], quindi premere [▵] e [▿] per selezionare Reset/Nessun reset. Premere [Store] per confermare l'azione.

Premere [Menu/Store] per chiudere il contatore e ritornare a Log.

7.4 Codice QR

L'avviatore statico può generare un codice QR che consente a uno smartphone di mostrare informazioni chiave sull'avviatore statico, compreso il numero seriale, le versioni del firmware, le opzioni installate e i dettagli dei tre scatti più recenti dell'avviatore statico. Queste informazioni sono utili quando si richiede assistenza al fornitore locale.

N O T A

Per leggere il codice QR, installare l'app di supporto dell'avviatore statico. Contattare il rivenditore locale per ulteriori informazioni.

READY

RUN

TRIP LOCAL

Menu Store

Back

Reset

e77ha715.10

Display a quattro righe con dettagli di stato e pro-

grammazione.

LED di stato.

Tasti di navigazione menu

(1)

VLT® Soft Starter MCD 600

Guida operativa

8 LCP e retroazione

8.1 LCP locale e retroazione

LCP e retroazione

Illustrazione 24: LCP locale

Back/Reset: esce dal menu o dal parametro o annulla la modifica di un parametro. Questo tasto ripristina anche uno scatto.

•

Menu/Store: accede a un menu o a un parametro o salva la modifica di un parametro.

•

Frecce: per spostarsi nel menu o nel parametro successivo o precedente, modifica l'impostazione del parametro corrente o naviga tra le schermate di stato.

8.2 LCP remoto

È possibile utilizzare l'LCP remoto per controllare l'avviatore statico se il parametro 1-1 Sorgente comando è impostato su Tastiera remota.

•

Se l'LCP remoto non è selezionato come sorgente di comando [Start], [Stop] e [Reset] non hanno alcun effetto.

•

I tasti di navigazione del menu e il display sull'LCP remoto sono sempre attivi.

•

Se viene premuto un tasto sull'LCP locale il relativo display sull'LCP remoto si aggiorna di conseguenza.

È possibile collegare o rimuovere in sicurezza l'LCP mentre l'avviatore statico è in funzione. Non è necessario rimuovere la tensione di rete o di controllo.

N O T A

READY RUN TRIP

LOCAL

RESET

LOGS

Alt

GRAPH

TOOLS

CMD

MENU STORE

BACK

e77ha716.10

Display a quattro righe con dettagli di stato e pro-

grammazione.

LED di stato.

Tasti di navigazione menu

(1)

Tasto di scelta rapida per accedere al menu Sor-

gente di comando in Strumenti config.

Tasti di comando locale.

Tasti di scelta rapita per accedere rapidamente alle

attività comuni

(2)

VLT® Soft Starter MCD 600

Guida operativa

LCP e retroazione

N O T A

La rimozione dell'LCP remoto provoca uno scatto se il parametro 1-1 Sorgente comando è impostato su Tastiera remota.

Illustrazione 25: LCP remoto

Back: esce dal menu o dal parametro o annulla la modifica di un parametro.

•

Menu/Store: accede a un menu o a un parametro o salva la modifica di un parametro.

•

Tasti freccia: per spostarsi nel menu o nel parametro successivo o precedente, modifica l'impostazione del parametro corrente o naviga tra le schermate di stato.

•

Logs: apre il menu Logs.

•

Grafico: seleziona il grafico da visualizzare o mette in pausa/riavvia il grafico (tenere premuto per più di 0,5 s).

•

Strumenti: Aprire Strumenti config.

8.3 Regolazione del contrasto del display

N O T A

È possibile regolare singolarmente gli LCP locali e remoti.

Tenere premuto [Back].

Premere [▵] per aumentare la luminosità del display e [▿] per diminuirla

•

Ready Run Trip Local

e77ha724.10

Nome del LED

Lampeggiante

Pronto

Il motore è fermo e l'avviatore statico è pronto all'avviamento.

Il motore è fermo e l'avviatore statico non è pronto all'avviamento:

Attesa del ritardo di riavvio (parametro 5-16 Ritardo riavvio).

I modelli termici indicano che l'avviatore statico e/o il motore sono troppo caldi per un avviamento sicuro.

L'ingresso di ripristino (RESET, COM+) è aperto.

Marcia

Il motore è in stato di marcia (riceve tensione massima).

Il motore si sta avviando o arrestando. Alrm.

L'avviatore statico è scattato.

L'avviatore statico è in modalità di avviso.

Local (Locale)

L'avviatore statico è controllato tramite un LCP remoto.

–

Versioni software: Interfaccia utente, controllo motore, LCP remoto (la versione software dell'LCP remoto viene visu-

alizzata solo quando è collegato un LCP remoto)

Codice modello: Corrente nominale, tensione di rete, taglia frame, tensione di controllo

VLT® Soft Starter MCD 600

Guida operativa

8.4 LED di stato avviatore statico

Illustrazione 26: LED di stato sull'LCP

Tabella 27: Descrizioni dei LED

LCP e retroazione

Se tutti i LED sono spenti l'avviatore statico non riceve la tensione di controllo.

8.5 Display

8.5.1 Informazioni sull'avviatore statico

All'accensione la schermata informativa dell'avviatore statico mostra i dettagli relativi a taglia, versioni software e numero seriale dello stesso.

Illustrazione 27: Schermata iniziale

8.5.2 Schermate di retroazione configurabili

Selezionare l'informazione da mostrare sul display. Per passare da una schermata configurabile all'altra premere [▵] e [▿].

Corrente assorbita dal motore

Durata dell'avviamento (secondi)

Consumo di corrente di avviamento massimo (in

percentuale della corrente a pieno carico del mo-

tore)4Aumento calcolato della temperatura motore

e77ha757.10

000.0 A 0-400%

VLT® Soft Starter MCD 600

Guida operativa

LCP e retroazione

8.5.3 Schermate di retroazione di funzionamento

Le schermate di retroazione di funzionamento mostrano la corrente operativa del motore nella metà superiore dello schermo. Per selezionare l'informazione da mostrare nella metà inferiore premere [▵] e [▿].

•

Corrente di linea in tempo reale in ogni fase.

•

Informazioni sull'ultimo avviamento.

•

Data e ora.

Illustrazione 28: Schermate di retroazione di funzionamento

8.5.4 Grafico delle prestazioni

Il grafico delle prestazioni permette di visualizzare in tempo reale le prestazioni di funzionamento. Per comporre il grafico utilizzare i parametri da 10-2 a 10-5.

Il display sull'LCP principale mostra le informazioni sulla corrente motore.

Se è collegato un LCP remoto premere [Graph] per modificare i dati del grafico. Il grafico può mostrare:

•

Corrente motore.

•

Temperatura motore.

•

Fattore di potenza motore.

•

Dati dell'ingresso analogico della smart card (se installata).

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

9 Funzionamento

9.1 Comandi di avvio, arresto e ripristino

Il VLT® Soft Starter MCD 600 può essere avviato e arrestato tramite gli ingressi digitali, l'LCP remoto, la rete di comunicazione, la smart card o l'avvio/arresto automatico programmato. È possibile impostare la sorgente di comando tramite Strumenti config o utilizzando il parametro 1-1 Sorgente comando.

L'MCD 600 accetta i comandi di avvio e di ripristino soltanto dalla sorgente di comando selezionata.

•

L'MCD 600 accetta comandi di arresto dalla sorgente di comando selezionata, ma può essere forzato ad arrestarsi aprendo l'ing-

• resso di ripristino o l'ingresso di avvio/arresto durante un ciclo di avvio/arresto automatico.

•

È possibile utilizzare l'ingresso programmabile per ignorare la sorgente di comando selezionata (vedere il parametro 7-1 Funz ingr A).

9.2 Esclusione di comando

È possibile utilizzare l'ingresso programmabile (DI-A, COM+) per escludere la sorgente di comando in situazioni in cui il normale meccanismo di controllo è andato perso. Impostare il parametro 7-1 Funz ingr A per la sorgente di comando alternativa (per esempio Ignora: Tast).

Quando l'ingresso è attivo l'avviatore statico accetta comandi soltanto dalla sorgente di esclusione selezionata. Riaprire l'ingresso per ripristinare il controllo per la sorgente di comando selezionata nel parametro 1-1 Sorgente comando.

9.3 Avvio/Arresto auto

È possibile configurare l'avviatore statico per avviare e/o arrestare automaticamente il motore in un determinato momento oppure per metterlo in marcia per cicli di una determinata durata.

N O T A

Il ritardo all'avviamento, il ritardo al riavvio e il ritardo di ripristino automatico si applicano al funzionamento di avvio automatico.

9.3.1 Modalità orologio

L'avviatore statico può avviare e/o arrestare il motore una volta al giorno. Per il funzionamento in modalità orologio:

•

Il parametro 4-1 Mod avv/arr autom deve essere impostato su Abil.Modo Clock.

•

Il parametro 1-1 Sorgente comando deve essere impostato su Orologio.

L'ingresso di ripristino deve essere chiuso.

•

L'ingresso di avviamento (START, COM+) deve essere attivo. In questo modo, in caso di emergenza è possibile arrestare l'avvia-

• tore statico tramite gli ingressi digitali.

Il funzionamento in modalità orologio è controllato dai parametri da 4-4 a 4-24.

9.3.2 Modalità timer

L'avviatore statico può arrestare automaticamente il motore dopo un determinato tempo di funzionamento, quindi riavviarlo dopo un determinato tempo di spegnimento (arresto). L'avviatore statico ripete il ciclo mentre il segnale di avviamento rimane attivo.

Per il funzionamento in modalità timer:

•

Il parametro 4-1 Mod avv/arr autom deve essere impostato su Abil.Modo Clock.

•

Il parametro 1-1 Sorgente comando deve essere impostato su Timer.

L'ingresso di ripristino deve essere chiuso.

•

Il primo avvio deve essere comandato da un segnale di avviamento.

•

Il funzionamento della modalità timer è controllato dai parametri da 4-2 a 4-3.

9.4 PowerThrough

PowerThrough consente all'avviatore statico di controllare il motore anche se lo stesso presenta danni su una fase. Il VLT® Soft Starter MCD 600 utilizza tecniche di controllo bifase per avviare e arrestare gradualmente il motore.

PowerThrough non supporta l'avviamento né l'arresto graduale con controllo adattivo. Nella modalità PowerThrough l'avviatore statico usa un avviamento graduale a corrente costante e un arresto graduale a rampa di tensione temporizzata. Se è abilitata la modalità PowerThrough è necessario impostare opportunamente i parametri 2-3 e 2-4.

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

N O T A

L'avviatore statico scatta su cortocirc Lx-Tx al primo tentativo di avviamento dopo l'applicazione dell'alimentazione di controllo. PowerThrough non funziona se l'alimentazione di controllo viene inserita e disinserita tra un avvio e l'altro.

•

È disponibile soltanto per le installazioni in linea, pertanto non funziona se l'avviatore statico è installato con collegamento a triangolo interno.

•

Resta inoltre attivo fino a quando non viene selezionato nuovamente Solo controllo trifase. Durante il funzionamento in modalità PowerThrough il LED di scatto lampeggia e il display indica 2 FASI - SCR DANN.

N O T A

PowerThrough utilizza la tecnologia di Soft Start bifase; prestare particolare attenzione nel dimensionamento degli interruttori e della protezione. Contattare il fornitore locale per ricevere assistenza.

9.5 Modalità di emergenza

La modalità di emergenza permette all'avviatore statico di azionare il motore e ignorare le condizioni di scatto. La modalità di emergenza è controllata tramite un ingresso programmabile (ingresso A DI-A, COM+ o ingresso B DI-B, COM+). I

parametri da 7-1 Funz ingr A a 7-5 Funz ingr B devono essere impostati su Modalità di emerg. Un circuito chiuso tra i morsetti DI-A e COM+ attiva la modalità di emergenza. Quando l'avviatore statico riceve un comando di avvio continua a funzionare fino alla ricezione di un comando di arresto, ignorando tutti gli scatti e gli avvisi.

È possibile utilizzare la modalità di emergenza con qualsiasi sorgente di comando.

N O T A

Sebbene il funzionamento in modalità di emergenza soddisfi i requisiti di funzionalità della modalità incendio, Danfoss non ne raccomanda l'utilizzo in situazioni che richiedono prove e/o conformità a norme specifiche in quanto non è certificato.

N O T A

MINORE VITA UTILE DELLE APPARECCHIATURE

Si sconsiglia l'utilizzo prolungato della modalità di emergenza. La modalità di emergenza può infatti compromettere la durata dell'avviatore statico e/o del motore, poiché disabilita le protezioni e gli scatti. L'utilizzo dell'avviatore statico nella modalità di emergenza fa decadere la garanzia del prodotto.

Non far funzionare l'avviatore statico in modalità di emergenza in modo continuo.

9.6 Scatto ausiliario

È possibile utilizzare un circuito di scatto esterno (come un interruttore di allarme di bassa pressione per il sistema di pompaggio) per far scattare l'avviatore statico e arrestare il motore. Il circuito esterno è collegato a un ingresso programmabile (ingresso A DI-A, COM+ o ingresso B DI-B, COM+). Per controllare il comportamento dello scatto impostare i seguenti parametri:

•

Parametro 7-1 Funz ingr A: selezionare Alrm ingr (NO).

•

Parametro 7-2 Alrm ingr A: impostare come richiesto. Per esempio, Solo in marcia limita lo scatto dell'ingresso al solo momento del funzionamento dell'avviatore statico.

•

Parametro 7-3 Rit alrm ingr A: imposta un ritardo tra l'attivazione dell'ingresso e lo scatto dell'avviatore statico.

•

Parametro 7-4 Rit iniz ingr A: imposta un ritardo prima che l'avviatore statico monitori lo stato dell'ingresso dopo il segnale di avvio. Per esempio, può essere necessario un ritardo per consentire l'accumulo di pressione nella tubazione.

•

Parametro 7-10 Nome ingresso A: selezionare un nome, per esempio Alrm ingr A (opzionale).

9.7 Metodi di controllo tipici

I requisiti applicativi differiscono a seconda dell'installazione, ma i metodi elencati di seguito sono spesso una buona base per le applicazioni comuni.

Applicazione

Modalità di avviamento

Tempo di rampa di avviamento [s]

Corrente iniziale (%FLC)

Limite di corrente (%FLC)

Modalità di arresto

Tempo di arresto [s]

Elica di prua

Corrente costante

100

400

Arresto per inerzia

n.d.

Centrifuga (separatore)

Corrente costante

200

450

Arresto per inerzia

n.d.

Macchina sminuzzatrice

Corrente costante

200

450

Arresto per inerzia

n.d.

Compressore alternativo con carico

Corrente costante

200

450

Arresto per inerzia

n.d.

Compressore alternativo senza carico

Corrente costante

200

400

Arresto per inerzia

n.d.

Compressore a vite con carico

Corrente costante

200

400

Arresto per inerzia

n.d.

Compressore a vite senza carico

Corrente costante

200

350

Arresto per inerzia

n.d.

Trasportatore orizzontale

Corrente costante

200

400

Arresto soft TVR

10 Trasportatore inclinato

Corrente costante

200

450

Arresto per inerzia

n.d.

Trasportatore verticale (a tazze)

Corrente costante

200

450

Arresto per inerzia

n.d. Frantoio conico

Corrente costante

200

350

Arresto per inerzia

n.d.

Frantoio a ganasce

Corrente costante

200

450

Arresto per inerzia

n.d.

Frantoio rotativo

Corrente costante

200

400

Arresto per inerzia

n.d.

Scortecciatrice

Corrente costante

200

350

Arresto per inerzia

n.d.

Ventola assiale (smorzata)

Corrente costante

200

350

Arresto per inerzia

n.d.

Ventola assiale (non smorzata)

Corrente costante

200

450

Arresto per inerzia

n.d.

Ventola centrifuga (smorzata)

Corrente costante

200

350

Arresto per inerzia

n.d.

Ventola centrifuga (non smorzata)

Corrente costante

200

450

Arresto per inerzia

n.d. Ventola ad alta pressione

Corrente costante

200

450

Arresto per inerzia

n.d.

Mulino a sfere

Corrente costante

200

450

Arresto per inerzia

n.d.

Mulino a martello

Corrente costante

200

450

Arresto per inerzia

n.d.

Pompa per pozzi

Controllo adattivo (Accel. anticipata)

n.d.

500

Controllo adattivo (Decel. ritardata)

Pompa centrifuga

Controllo adattivo (Accel. anticipata)

n.d.

500

Controllo adattivo (Decel. ritardata)

15 Pompa idraulica

Corrente costante

200

350

Arresto per inerzia

n.d.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 28: Metodi di controllo tipici

Funzionamento

Applicazione

Modalità di avviamento

Tempo di rampa di avviamento [s]

Corrente iniziale (%FLC)

Limite di corrente (%FLC)

Modalità di arresto

Tempo di arresto [s]

Pompa volumetrica positiva

Controllo adattivo (Accel. costante)

n.d.

400

Controllo adattivo (Decel. costante)

Pompa sommergibile

Controllo adattivo (Accel. anticipata)

n.d.

500

Controllo adattivo (Decel. ritardata)

5 Sega a nastro

Corrente costante

200

450

Arresto per inerzia

n.d.

Sega circolare

Corrente costante

200

350

Arresto per inerzia

n.d.

Trinciatrice

Corrente costante

200

450

Arresto per inerzia

n.d.

10 20 30 40 50 60 70 80 90

Corrente iniziale (impostare nel parametro 2-3 Cor- rente iniz.)

Limite di corrente (impostare nel parametro 2-4 Lim- ite corrente)

Corrente alla tensione massima

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

9.8 Metodi di avviamento graduale

9.8.1 Corrente costante

La corrente costante è la forma standard di avviamento graduale, che aumenta la corrente da zero a un determinato livello e mantiene la corrente stabile su quel livello fino all'accelerazione del motore.

L'avviamento a corrente costante è ideale per applicazioni in cui la corrente di avviamento deve essere mantenuta al di sotto di un determinato livello.

Illustrazione 29: Esempio di corrente costante

9.8.2 Corrente costante con rampa di corrente

L'avviamento graduale con rampa di corrente aumenta la corrente da un livello di avviamento specificato (1) a un limite massimo (3) per un periodo prolungato (2).

L'avviamento con rampa di corrente può essere utile nelle applicazioni dove:

10 20 30 40

60 70 80 90

Parametro 2-3 Corrente iniz.

Parametro 2-2 Tempo ramp avvio

Parametro 2-4 Limite corrente

Corrente alla tensione massima

10 20 30 40 50 60 70 80 90

VLT® Soft Starter MCD 600

Guida operativa

•

Il carico può variare tra un avviamento e l'altro (ad esempio un trasportatore che può avviarsi con o senza carico). Impostare il

Funzionamento

parametro 2-3 Corrente iniz. su un livello tale da avviare il motore con un carico leggero. Quindi, impostare il parametro 2-4 Limite corrente su un livello tale da avviare il motore con un carico pesante.

Il carico si stacca facilmente, ma il tempo di avviamento deve essere prolungato (ad esempio una pompa centrifuga in cui la

• pressione della tubazione deve accumularsi lentamente).

L'alimentazione elettrica è limitata (ad esempio un gruppo elettrogeno) e un'applicazione del carico più lenta concede un tem-

• po di risposta dell'alimentazione maggiore.

Illustrazione 30: Esempio di avviamento con rampa di corrente

9.8.3 Corrente costante con kickstart

Il kickstart offre un breve aumento di coppia supplementare all'inizio di un avviamento e può essere utilizzato con l'avviamento con rampa di corrente o a corrente costante.

La funzione kickstart può essere utile per aiutare ad avviare i carichi che richiedono un'alta coppia di spunto, ma che in seguito accelerano facilmente (ad esempio le pompe a rotore elicoidale).

Illustrazione 31: Esempio di kickstart utilizzato con corrente costante

Parametro 2-7 Livello kickstart

Parametro 2-6 Tempo kickstart

Parametro 2-3 Corrente iniz.

Parametro 2-2 Tempo ramp avvio

Parametro 2-4 Limite corrente

Corrente alla tensione massima

e77ha819.10

Corrente iniz. (parametro 2-3)

Limite corrente (parametro 2-4)

Tempo ramp avvio (parametro 2-2)

Tensione massima

Corrente motore 1

Corrente motore 2

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

9.8.4 Rampa di tensione temporizzata

Soft Start con rampa di tensione temporizzata (TVR) accelera l'applicazione della tensione al motore per un periodo di tempo definito. La rampa di tensione riduce la coppia di avviamento iniziale e rallenta la velocità di accelerazione del motore.

L'avviamento TVR può essere utile per applicazioni in cui più motori di taglia diversa sono collegati in parallelo e/o i carichi non sono collegati meccanicamente.

N O T A

Soft Start TVR non è adatto per elevati carichi inerziali (come i ventilatori) che richiedono un alto livello di tensione per accelerare il carico.

N O T A

Per motori multipli della stessa taglia e/o carichi accoppiati meccanicamente, utilizzare un avviamento a corrente costante.

Per un avviamento con rampa di tensione temporizzata, i seguenti sono valori tipici e possono essere regolati per adattarsi a un'applicazione specifica:

•

Aggiungere il valore FLC di tutti i motori collegati. Utilizzare questo valore combinato per impostare il parametro 1-2 FLC Motore.

N O T A

Il valore combinato non deve superare il valore nominale dell'avviatore statico.

•

Impostare il parametro 2-3 Corrente iniz. al 100%, il parametro 2-4 Limite corrente al 500% e impostare il tempo di rampa come richiesto (parametro 2-2 Tempo ramp avvio).

Illustrazione 32: Esempio di TVR

9.8.5 Controllo adattivo per l'avviamento

Nell'avviamento dolce con controllo adattivo l'avviatore statico regola la corrente per avviare il motore entro un tempo specifico e usa un profilo di accelerazione selezionato.

Accelerazione anticipata

Accelerazione costante

Accelerazione ritardata

Parametro 2-2 Tempo ramp avvio

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

N O T A

L'avviatore statico applica il limite di corrente a tutti gli avviamenti graduali, inclusi quelli con controllo adattivo. Se il limite di corrente è troppo basso o il tempo di rampa di avviamento (impostato nel parametro 2-2 Tempo ramp avvio) è troppo breve il motore potrebbe non avviarsi correttamente.

Illustrazione 33: Esempio di avviamento con controllo adattivo (Parametro 2-5 Adptv Prof avvio)

9.8.5.1 Regolazione di precisione del controllo adattivo

Se il motore non si avvia o non si arresta regolarmente, regolare il parametro 2-12 Guad contr adaptv. L'impostazione del guadagno determina il livello di regolazione dei futuri avviamenti e arresti con controllo adattivo da parte dell'avviatore statico, in base alle informazioni del precedente avvio. L'impostazione del guadagno influenza sia le prestazioni di avviamento sia quelle di arresto.

Se il motore accelera o decelera troppo rapidamente alla fine di un avviamento o di un arresto, aumentare l'impostazione del

• guadagno del 5–10%.

Se durante l'avviamento o l'arresto la velocità del motore fluttua, diminuire leggermente l'impostazione del guadagno.

•

N O T A

L'avviatore statico regola il controllo adattivo in base al motore. La modifica dei seguenti parametri ripristina il controllo adattivo e il primo ciclo di avvio/arresto utilizza l'avvio a corrente costante/arresto con rampa di tensione temporizzata: parametro 1-2 FLC Motore, parametro 2-4 Limite corrente e parametro 2-12 Guad contr adaptv.

9.9 Metodi di arresto

9.9.1 Arresto per inerzia

L'arresto a ruota libera permette al motore di decelerare alla velocità naturale senza alcun controllo da parte dell'avviatore statico. Il tempo necessario per l'arresto dipende dal tipo di carico.

9.9.2 Rampa di tensione temporizzata

La rampa di tensione temporizzata (TVR) riduce gradualmente la tensione al motore in un tempo definito. In questo modo è possibile prolungare il tempo di arresto del motore ed evitare transitori sulle alimentazioni del gruppo elettrogeno.

Il carico può continuare la marcia dopo il completamento della rampa di arresto.

N O T A

70 60 50

Parametro 2-10 Tempo arresto

1 2

VLT® Soft Starter MCD 600

Guida operativa

Illustrazione 34: Esempio di TVR

Funzionamento

9.9.3 Controllo adattivo per l'arresto

Nell'arresto graduale con controllo adattivo l'avviatore statico controlla la corrente per arrestare il motore entro un tempo specificato e utilizza un profilo di decelerazione selezionato. Il controllo adattivo può essere utile per prolungare il tempo di arresto di carichi a bassa inerzia.

Se viene selezionato il controllo adattivo il primo arresto graduale utilizza la TVR. In questo modo, l'avviatore statico apprende le caratteristiche del motore collegato. Questi dati motore vengono utilizzati dall'avviatore statico durante i successivi arresti con controllo adattivo.

Il controllo adattivo non decelera il motore in modo attivo e non lo arresta più velocemente di un arresto a ruota libera. Per abbreviare il tempo di arresto di elevati carichi inerziali, utilizzare il freno.

Il controllo adattivo controlla il profilo di velocità del motore entro il limite temporale programmato. Questo può determinare un livello più alto di corrente rispetto ai metodi di controllo tradizionali.

Se si sostituisce un motore collegato a un avviatore statico programmato per l'avviamento o l'arresto con controllo adattativo, l'avviatore statico deve apprendere le caratteristiche del nuovo motore. Per avviare il processo di riapprendimento modificare il valore del parametro 1-2 FLC Motore o del parametro 2-12 Guad contr adaptv. L'avvio successivo utilizza la corrente costante, mentre l'arresto successivo utilizza la TVR.

Illustrazione 35: Esempio di arresto con controllo adattivo (Parametro 2-11 Adptv Prof arresto).

N O T A

Decelerazione anticipata

Decelerazione costante

Decelerazione ritardata

Parametro 2-10 Tempo arresto

Profilo di arresto adattivo

Applicazione

Decelerazione ritardata

Sistemi ad alta prevalenza nei quali anche una piccola diminuzione della velocità del motore/della pompa provoca una rapida transizione tra flusso diretto e flusso inverso.

Decelerazione costante

Prevalenza da bassa a media, applicazioni ad alta portata in cui il fluido possiede un'alta velocità.

Decelerazione anticipata

Sistemi di pompaggio aperti in cui il fluido deve essere nuovamente scaricato attraverso la pompa senza invertire il funzionamento della stessa.

VLT® Soft Starter MCD 600

Guida operativa

Il controllo adattativo è ideale per applicazioni di pompaggio in cui può ridurre al minimo gli effetti dannosi dei colpi d'ariete del fluido. Testare i tre profili per individuare quello migliore per l'applicazione.

Funzionamento

9.9.4 Freno CC

Un freno riduce il tempo necessario per arrestare il motore. Durante la frenatura può essere udibile un maggiore livello di rumore dal motore. Si tratta di un aspetto normale della frenatura del

motore.

N O T A

Quando si utilizza il freno CC collegare l'alimentazione di rete all'avviatore statico (morsetti di ingresso L1, L2 ed L3) in sequenza di fase positiva.

N O T A

DANNI AL MOTORE

Se l'impostazione della coppia del freno è troppo alta, il motore si arresta prima della fine del tempo di frenata e va incontro a un surriscaldamento potenzialmente dannoso. L'impostazione di una coppia di frenatura elevata può causare correnti di picco e perfino un DOL del motore mentre questo è in fase di arresto.

È necessaria una configurazione attenta per assicurare un funzionamento sicuro dell'avviatore statico e del motore.

Assicurarsi che i fusibili di protezione installati nel circuito di derivazione del motore siano selezionati in modo adeguato.

N O T A

RISCHIO DI SURRISCALDAMENTO

Il funzionamento del freno provoca un riscaldamento del motore più rapido rispetto al tasso calcolato dal modello termico del motore.

Installare un termistore del motore o consentire un ritardo di riavvio sufficiente (impostarlo nel parametro 5-16 Ritardo riav-

vio).

Parametro 2-10 Tempo arresto

Parametro 2-16 Tempo freno CC

Tempo di arresto a ruota libera

VLT® Soft Starter MCD 600

Guida operativa

Illustrazione 36: Esempio di tempo di frenata

Funzionamento

Impostazioni parametri:

•

Parametro 2-9 Modo arresto: impostare su Freno CC.

•

Parametro 2-10 Tempo arresto: questo è il tempo di frenata totale (1) e deve essere sufficientemente maggiore rispetto al tempo di frenata (nel parametro 2-16 Tempo freno CC) affinché lo stadio di pre-frenata possa ridurre la velocità del motore a circa il 70%. Se il tempo di arresto è troppo breve, la frenata non avverrà correttamente e il motore funzionerà a ruota libera.

•

Parametro 2-15 Coppia freno CC: impostare in base alle esigenze per decelerare il carico. Se troppo bassa, il motore non si arresta completamente e funziona a ruota libera dopo la fine del periodo di frenata.

•

Parametro 2-16 Tempo freno CC: impostare questo parametro a circa un quarto del tempo di arresto programmato. In questo modo si imposta il tempo dello stadio di freno completo (2).

9.9.5 Freno graduale

Nella applicazioni con elevata inerzia e/o carico variabile che richiedono la massima potenza di frenatura possibile l'avviatore statico può essere configurato per la frenatura graduale.

L'avviatore statico utilizza un relè di commutazione per controllare i contattori di marcia avanti e di frenatura. Durante la frenata l'avviatore statico inverte la sequenza delle fasi del motore e fornisce corrente ridotta, decelerando lentamente il carico.

Quando la velocità del motore si avvicina a zero, il rilevatore velocità zero (A2) arresta l'avviatore statico e apre il contattore di frenatura (K2).

È possibile utilizzare la frenatura graduale sia con le impostazioni principali sia con quelle secondarie del motore; la frenatura graduale va configurata separatamente per ciascuna di esse.

Impostazioni parametri:

•

Parametro 2-9 Modo arresto: impostare su Freno graduale.

•

Parametro 2-17 Limite corr freno: impostare in base alle esigenze per decelerare il carico.

•

Parametro 2-18 Rit freno grad.: controlla il tempo di attesa dell'avviatore statico dopo la ricezione di un segnale di arresto prima che inizi a fornire corrente di frenatura al motore. Impostare in modo da consentire a K1 e K2 di commutare.

•

Parametro 7-1 Funz ingr A: impostare su Sensore vel. zero.

•

Parametro 8-1 Funzione relè A: impostare su Relè freno grad..

22 21

K2 K1

4/T2

6/T3

1/L1

3/L2

5/L3

2/T1

A7 A8 A9

COM+

DI-A

e77ha729.10

Alimentazione trifase

Morsetti del motore

Uscita a relè A

Alimentazione della bobina K1/K2

ingresso programmabile A

Contattore di linea (marcia)

Contattore di linea (freno)

Sensore di velocità zero

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

Illustrazione 37: Esempio di cablaggio della frenatura graduale

9.10 Pulizia pompa

L'avviatore statico può eseguire una funzione di pulizia della pompa prima dell'avviamento graduale del motore. In questo modo è possibile rimuovere i detriti dalla girante.

La pulizia della pompa avvia il motore in direzione inversa poi avanti, quindi lo arresta. È possibile configurare la pulizia della pompa per ripetere il processo fino a cinque volte. L'avviatore statico esegue l'avviamento graduale programmato dopo il numero di cicli di pulizia specificato.

La funzione di pulizia della pompa è controllata dall'ingresso di avvio/arresto (START, COM+). Impostare un ingresso programmabile per la pulizia della pompa (per i dettagli vedere il parametro 7-1 Funz ingr A). Assicurarsi che l'ingresso sia chiuso quando viene applicato il segnale di avvio.

300

200

100

400

e77ha787.10

Reverse torque/ Forward current (%FLC)

Current

Torque

Time

Parametro 11-1 Coppia indietro

Parametro 11-2 Tempo indietro

Parametro 11-3 Lim.corr.avanti

Parametro 11-4 Tempo avanti

Parametro 11-6 Tempo arr. pompa

Ciclo di pulizia

Parametro 11-7 Cicli puliz. pompa

Avvio graduale programmato

VLT® Soft Starter MCD 600

Guida operativa

Illustrazione 38: Pulizia pompa

Funzionamento

9.11 Funzionamento in direzione inversa

L'avviatore statico può controllare un contattore di inversione per azionare il motore in direzione inversa. Quando si seleziona il funzionamento inverso l'avviatore statico esegue un Soft Start utilizzando la sequenza di fase opposta rispetto al funzionamento normale.

Il funzionamento inverso è controllato dall'ingresso di avvio/arresto (START, COM+). Impostare un ingresso programmabile per la direzione inversa (parametro 7-1 Funz ingr A) e un'uscita per il contattore di inversione (parametro 8-1 Funzione relè A).

Quando viene applicato il segnale di avvio l'ingresso deve essere chiuso. L'avviatore statico mantiene il relè di inversione nello stesso stato fino alla fine del ciclo di avvio/arresto.

L'esempio che segue è una semplice installazione, ma sono possibili diverse configurazioni a seconda dei requisiti dell'applicazione. Contattare un fornitore locale per le note sull'applicazione che mostrino ulteriori opzioni di installazione.

Il primo avvio dopo il cambio di direzione è a corrente costante.

Se è necessaria una protezione della sequenza di fase installare il contattore di inversione sul lato uscita (motore) dell'avviatore statico.

N O T A

K2 K1

4/T2

6/T3

1/L1

3/L2

5/L3

2/T1

A1 A2

COM+

DI-A

e77ha795.10

Alimentazione trifase

Morsetti del motore

Ingresso programmabile A (impostato = Dir. indietro)4Uscita a relè A (impostato = Contatt.invers.)

Alimentazione della bobina K1/K2

Contattore di marcia avanti

Contattore di inversione

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

Illustrazione 39: Schema di collegamento

9.12 Funzionamento jog

Il jog fa funzionare il motore a velocità ridotta per consentire l'allineamento del carico o per eseguire operazioni di manutenzione. Il motore può essere fatto funzionare in jog in direzione avanti o indietro.

La funzione jog è disponibile unicamente quando l'avviatore statico è controllato dagli ingressi digitali (parametro 1-1 Sorgente co-

mando impostato su Ingresso digitale). Per operare in jog impostare un ingresso programmabile per jog (per i dettagli vedere il parametro 7-1 Funz ingr A). Assicurarsi che l'ingresso sia chiuso quando viene applicato il segnale di avvio.

N O T A

RAFFREDDAMENTO MOTORE RIDOTTO

Il funzionamento a velocità ridotta non è concepito per il funzionamento continuo a causa del raffreddamento ridotto del motore. Il funzionamento in jog provoca un riscaldamento del motore più rapido rispetto al modello termico.

Installare un termistore del motore o consentire un ritardo di riavvio sufficiente (parametro 5-16 Ritardo riavvio).

La coppia massima disponibile per il jog in avanti è pari a circa il 50%–75% della FLT motore in base al motore. Quando il motore effettua un jog all'indietro, la coppia è pari a circa il 25–50% della FLT.

Il parametro 2-8 Coppia di Jog e il parametro 3-10 Coppia di Jog-2 controllano la porzione di coppia di jog massima disponibile che l'avviatore statico applica sul motore.

e77ha512.12

100

Available torque

FTL motore

Coppia massima di jog in avanti

Coppia massima di jog inverso

Avviamento del controllo adattivo

L'avviatore statico esegue un avviamento con corrente costante.

Arresto con controllo adattivo

L'avviatore statico esegue un arresto graduale con TVR se il parametro 2-10 Tempo arresto è >0 s. Se il parametro 2-10 Tempo arresto è impostato su 0 s l'avviatore statico esegue un arresto a ruota libera.

Jog

L'avviatore statico emette un avviso con il messaggio di errore Opz non supp.

Freno CC

L'avviatore statico esegue un arresto a ruota libera.

Freno graduale

L'avviatore statico esegue un arresto a ruota libera.

PowerThrough

L'avviatore statico scatta con il messaggio di errore cortocirc Lx-Tx.

VLT® Soft Starter MCD 600

Guida operativa

N O T A

Impostazioni di coppia superiori al 50% possono causare una maggiore vibrazione dell'albero.

Funzionamento

Illustrazione 40: Coppia disponibile nel funzionamento in jog

9.13 Funzionamento a triangolo interno

Quando viene effettuato un collegamento a triangolo interno, immettere il valore della corrente a pieno carico nel parametro 1-2 FLC Motore. L'avviatore statico rileva automaticamente se il motore è collegato in linea o a triangolo interno e calcola il corretto livello di corrente a triangolo interno.

Le funzioni controllo adattivo, jog, freno e PowerThrough non sono supportate nel funzionamento a triangolo interno (a sei fili). Se queste funzioni sono programmate quando l'avviatore statico è collegato a triangolo interno il comportamento è come descritto in basso.

In caso di collegamento a triangolo interno l'avviatore statico non rileva la perdita di fase su T2 durante il funzionamento.

Se l'avviatore statico non rileva correttamente il collegamento del motore utilizzare il parametro 20-6 Colleg motore.

N O T A

VLT® Soft Starter MCD 600

Guida operativa

Funzionamento

9.14 Impostazioni secondarie del motore

È possibile programmare l'avviatore statico con due profili di avvio e di arresto separati. In questo modo può controllare il motore in due diverse configurazioni di avvio e di arresto. Le impostazioni secondarie del motore sono ideali per motori a doppio avvolgimento (Dahlander), applicazioni multimotore o situazioni in cui il motore può avviarsi in due diverse condizioni (ad esempio, trasportatori con carico e senza carico). Le impostazioni secondarie del motore possono essere utilizzate anche per applicazioni di servizio/ standby.

N O T A

Per applicazioni di servizio/standby impostare il parametro 6-17 Sovratemp motore su Solo Log e installare una protezione termica per ciascun motore.

Per utilizzare le impostazioni secondarie del motore impostare un ingresso programmabile su Selez. impost. motore. In caso di comando di avvio l'ingresso deve essere chiuso (vedere parametro 7-1 Funz ingr A e il parametro 7-5 Funz ingr B. L'avviatore statico controlla l'impostazione del motore da utilizzare all'avviamento e la usa per l'intero ciclo di avvio/arresto.

L'avviatore statico utilizza le impostazioni secondarie del motore per controllare l'avviamento quando viene istruito tramite un ingresso programmabile (vedere il parametro 7-1 Funz ingr A e il parametro 7-5 Funz ingr B).

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

Dettagli motore

1-1

Sorgente comando

Ingresso digitale

1-2

FLC Motore

In funzione del modello

1-3

kW Motore

0 kW

1-4

Tempo a rot blocc

00:10 (mm:ss)

1-5

Corr a rotore blocc

600%

1-6

Fatt serv mot

105%

1-7

Riservato

–

Avv/arr motore

2-1

Modalità avvio

Corrente costante

2-2

Tempo ramp avvio

00:10 (mm:ss)

2-3

Corrente iniz.

200%

2-4

Limite corrente

350%

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

10 Parametri programmabili

10.1 Menu principale

Utilizzare il menu principale per visualizzare e modificare i parametri programmabili che controllano il funzionamento dell'avviatore statico.

Per aprire il menu principale, premere [Menu/Store], scorrere al menu principale e premere di nuovo [Menu/Store].

N O T A

Se la smart card è installata i parametri per le relative funzioni sono visibili soltanto nell'elenco dei parametri.

10.2 Modifica dei valori dei parametri

Procedura

Scorrere fino al parametro nel menu principale.

Premere [Menu/Store] per entrare in modalità di modifica.

Premere [▵] o [▿] per modificare le impostazioni parametri.

Premendo [▵] o [▿] una volta il valore aumenta o diminuisce di un'unità. Se il tasto viene premuto per più di 5 s il valore aumenta o diminuisce più velocemente.

Premere [Store] per salvare le modifiche. L'impostazione mostrata sul display viene salvata e l'LCP mostra nuovamente l'elenco dei parametri.

Premere [Back] per annullare le modifiche. L'LCP chiede la conferma, quindi mostra nuovamente l'elenco dei parametri senza salvare le modifiche.

10.3 Blocco regolazione

Utilizzare il parametro 10-7 Blocco regolazione per impedire agli utenti di modificare le impostazioni parametri. Se un utente tenta di modificare il valore di un parametro quando il blocco della regolazione è attivo, viene visualizzato il seguente

messaggio di errore: Accesso negato. Blocco regol. attivo.

10.4 Elenco dei parametri

Tabella 29: Elenco dei parametri

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

2-5

Adptv Prof avvio

Accel. costante

2-6

Tempo kickstart

000 ms

2-7

Livello kickstart

500%

2-8

Coppia di Jog

50%

2-9

Modo arresto

Arresto soft TVR

2-10

Tempo arresto

00:00 (mm:ss)

2-11

Adptv Prof arresto

Decel. costante

2-12

Guad contr adaptv

75%

2-13

Pompa multipla

Pompa singola

2-14

Ritardo avvio

00:00 (mm:ss)

2-15

Coppia freno CC

20%

2-16

Tempo freno CC

00:01 (mm:ss)

2-17

Limite corr freno

250%

2-18

Rit freno grad.

400 ms

Avv/arr motore 2

3-1

Corr nom mot2

In funzione del modello

3-2

kW Motore-2

0 kW

3-3

Modalità avvio-2

Corrente costante

3-4

Tempo ramp avvio-2

00:10 (mm:ss)

3-5

Corrente iniz.-2

200%

3-6

Limite corrente-2

350%

3-7

Adptv Prof avvio-2

Accel. costante

3-8

Tempo kickstart

000 ms

3-9

Livello kickstart

500%

3-10

Coppia di Jog-2

50%

3-11

Modo arresto-2

Arresto soft TVR

3-12

Tempo arresto-2

00:00 (mm:ss)

3-13

Adptv Prof arresto-2

Decel. costante

3-14

Guad contr adaptv-2

75%

3-15

Pompa multipla-2

Pompa singola

3-16

Ritardo avvio-2

00:00 (mm:ss)

3-17

Coppia freno CC-2

20%

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

3-18

Tempo freno CC-2

00:01 (mm:ss)

3-19

Limit corr freno2

250%

3-20

Rit freno grad.-2

400 s

Avvio/Arresto auto

4-1

Mod avv/arr autom

Disattivato

4-2

Tempo di funz.

00:00 (hh:mm)

4-3

Tempo di stop

00:00 (hh:mm)

4-4

Modalità domenica

Disab avvio/arr

4-5

Ora avvio domen

00:00 (hh:mm)

4-6

Ora arresto domen

00:00 (hh:mm)

4-7

Modalità lunedì

Disab avvio/arr

4-8

Ora avvio lun

00:00 (hh:mm)

4-9

Ora arresto lun

00:00 (hh:mm)

4-10

Modalità martedì

Disab avvio/arr

4-11

Ora avvio mar

00:00 (hh:mm)

4-12

Ora arresto mar

00:00 (hh:mm)

4-13

Modalità mercol

Disab avvio/arr

4-14

Ora avvio merc

00:00 (hh:mm)

4-15

Ora arresto merc

00:00 (hh:mm)

4-16

Modalità giovedì

Disab avvio/arr

4-17

Ora avvio giov

00:00 (hh:mm)

4-18

Ora arresto giov

00:00 (hh:mm)

4-19

Modalità venerdì

Disab avvio/arr

4-20

Ora avvio ven

00:00 (hh:mm)

4-21

Ora arresto ven

00:00 (hh:mm)

4-22

Modalità sabato

Disab avvio/arr

4-23

Ora avvio sab

00:00 (hh:mm)

4-24

Ora arresto sab

00:00 (hh:mm)

Livelli protezione

5-1

Sbilanc corrente

30%

5-2

Rit sbilanc corr

00:03 (mm:ss)

5-3

Sottocorrente

20%

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

5-4

Rit sottocorr

00:05 (mm:ss)

5-5

Sovracorrente

400%

5-6

Rit sovracorr

00:00 (mm:ss)

5-7

Sottotensione

350 V

5-8

Ritardo sottotens

00:01 (mm:ss)

5-9

Sovratensione

500 V

5-10

Ritardo sovratens

00:01 (mm:ss)

5-11

Sottopotenza

10%

5-12

Rit sottopotenza

00:01 (mm:ss)

5-13

Sovrapotenza

150%

5-14

Rit sovrapotenza

00:01 (mm:ss)

5-15

Lim tempo avvio

00:20 (mm:ss)

5-16

Ritardo riavvio

00:10 (mm:ss)

5-17

Avviam. per ora

5-18

Sequenza di fase

Qualsiasi sequenza

Azione protezione

6-1

Contat reset aut

6-2

Rit reset aut

00:05 (mm:ss)

6-3

Sbilanc corrente

Arrst ctrllt&log

6-4

Sottocorrente

Arrst ctrllt&log

6-5

Sovracorrente

Arrst ctrllt&log

6-6

Sottotensione

Arrst ctrllt&log

6-7

Sovratensione

Arrst ctrllt&log

6-8

Sottopotenza

Solo Log

6-9

Sovrapotenza

Solo Log

6-10

Lim tempo avvio

Arrst ctrllt&log

6-11

Alrm ingr A

Arrst ctrllt&log

6-12

Alrm ingr B

Arrst ctrllt&log

6-13

Alrm Comm Rete

Arrst ctrllt&log

6-14

Allarme tast.rem.

Arrst ctrllt&log

6-15

Frequenza

Arrst ctrllt&log

6-16

Sequenza di fase

Arrst ctrllt&log

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

6-17

Sovratemp motore

Arrst ctrllt&log

6-18

Cct termis motore

Arrst ctrllt&log

6-19

Az SCR cortocirc

Solo controllo trifase

6-20

Batteria/orologio

Arrst ctrllt&log

Ingressi

7-1

Funz ingr A

Alrm ingr (NO)

7-2

Alrm ingr A

Solo in funzionamento

7-3

Rit alrm ingr A

00:00 (mm:ss)

7-4

Rit iniz ingr A

00:00 (mm:ss)

7-5

Funz ingr B

Alrm ingr (NO)

7-6

Alrm ingr B

Solo in funzionamento

7-7

Rit alrm ingr B

00:00 (mm:ss)

7-8

Rit iniz ingr B

00:00 (mm:ss)

7-9

Logica Enab/Reset

Norm chiuso (N/C)

7-10

Nome ingresso A

Alrm ingr A

7-11

Nome ingresso B

Alrm ingr B

Uscite a relè

8-1

Funzione relè A

Marcia

8-2

Rit ON Relè A

00:00 (mm:ss)

8-3

Rit OFF Relè A

00:00 (mm:ss)

8-4

Funzione relè B

Marcia

8-5

Rit ON Relè B

00:00 (mm:ss)

8-6

Rit OFF Relè B

00:00 (mm:ss)

8-7

Warn corrente bassa

50%

8-8

Warn corrente alta

100%

8-9

Warn temp. motore

80%

8-10

Tempo cont. princ.

400 ms

Uscita analogica

9-1

Uscita analogica A

Corrente (%Inom)

9-2

Scala uscita anal A

4–20 mA

9-3

Reg max usc anal A

100%

9-4

Reg min usc anal A

000%

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

Display

10-1

Lingua

Inglese

10-2

Scala temperatura

Celsius

10-3

Base tempi grafico

30 s

10-4

Regol. max grafico

400%

10-5

Regol. min grafico

10-6

Calib. corrente

100%

10-7

Blocco regolazione

Lettura & scrittura

10-8

Param utente 1

Corrente

10-9

Param utente 2

Tensione motore

10-10

Param utente 3

Frequenza di rete

10-11

Param utente 4

Cosfi motore

10-12

Param utente 5

Potenza motore

10-13

Param utente 6

Temperatura motore (%)

Pulizia pompa

11-1

Coppia indietro

20%

11-2

Tempo indietro

00:10 (mm:ss)

11-3

Lim.corr.avanti

100%

11-4

Tempo avanti

00:10 (mm:ss)

11-5

Modal. arr. pompa

Arresto per inerzia

11-6

Tempo arr. pompa

00:10 (mm:ss)

11-7

Cicli puliz. pompa

Scheda comunicaz

12-1

Indirizzo Modbus

12-2

Baud rate Modbus

9600

12-3

Parità Modbus

Nessuno

12-4

Timeout Modbus

Spento

12-5

Indiriz Devicenet

12-6

Baudrte Devicenet

125 kB

12-7

Indiriz Profibus

12-8

Indirizzo Gateway

192

12-9

Indirizzo Gateway 2

168

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

12-10

Indirizzo Gateway 3

12-11

Indirizzo Gateway 4

100

12-12

Indirizzo IP

192

12-13

Indirizzo IP 2

168

12-14

Indirizzo IP 3

12-15

Indirizzo IP 4

12-16

Subnet mask

255

12-17

Subnet mask 2

255

12-18

Subnet mask 3

255

12-19

Subnet mask 4

12-20

DHCP

Disattivato

12-21

ID posizione

Avanzato

20-1

Guadagno tracking

50%

20-2

Rilev.ginocchio

80%

20-3

Rit cntatr bypass

100 ms

20-4

Corrente modello

In funzione del modello

20-5

Timeout schermo

1 minuto

20-6

Colleg motore

Auto-rilevazione

20-7

Bypass esterno

Disattivato

20-8

Modo scatto derivazione

Disattivato

Config ingr pompa

30-1

Tipo sensore pres

Nessuno

30-2

Unità pressione

kPa

30-3

Pressione a 4 mA

30-4

Pressione a 20 mA

30-5

Tipo sens flusso

Nessuno

30-6

Unità flusso

l/s

30-7

Flusso a 4 mA

30-8

Flusso a 20 mA

30-9

Unità/Mn Flusso Mx

30-10

Impul/Mn Flusso Mx

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

30-11

Unità per impulso

30-12

Tipo sensore prof

Nessuno

30-13

Unità profondità

30-14

Profondità a 4 mA

30-15

Profondità a 20 mA

Protez flusso

31A

Liv alrm FlElev

31B

Liv alrm FlBas

31C

Rit avvio flusso

00:00:500 (mm:ss:ms)

31D

Rit risp flusso

00:00:500 (mm:ss:ms)

Protez pressione

32-1

Liv alrm PrAlta

32-2

Rit avvio PrAlta

00:00:500 (mm:ss:ms)

32-3

Rit risp PrAlta

00:00:500 (mm:ss:ms)

32-4

Liv alrm PrBas

32-5

Rit avvio PrBas

00:00:500 (mm:ss:ms)

32-6

Rit risp PrBassa

00:00:500 (mm:ss:ms)

Controllo press

33-1

Mod contr press

Off

33-2

Avvio liv press

33-3

Avvio rit risp

00:00:500 (mm:ss:ms)

33-4

Arresto liv press

33-5

Arresto rit risp

00:00:500 (mm:ss:ms)

Protez profondità

34-1

Liv alrm profon

34-2

Liv reset prof

34-3

Rit avvio prof

00:00:500 (mm:ss:ms)

34-4

Rit risp prof

00:00:500 (mm:ss:ms)

Protez termica

35-1

Tipo sensore temp

Nessuno

35-2

Liv allarme temp

Azione all.pompa

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

Numero del gruppo di parametri

Nomi del gruppo di parametri

Impostazione di fabbrica

36-1

Sensore press.

Arrst ctrllt&log

36-2

Sensore flusso

Arrst ctrllt&log

36-3

Sensore profond.

Arrst ctrllt&log

36-4

Pressione alta

Arrst ctrllt&log

36-5

Pressione bassa

Arrst ctrllt&log

36-6

Flusso elevato

Arrst ctrllt&log

36-7

Flusso basso

Arrst ctrllt&log

36-8

Flussostato

Arrst ctrllt&log

36-9

Prof.serbatoio

Arrst ctrllt&log

36-10

RTD/PT100 B

Arrst ctrllt&log

Guasto a terra

40-1

Livello di guasto a terra

0 A

40-2

Ritardo guasto a terra

00:01 (mm:ss)

40-3

Scatto guasto a terra attivo

Solo in funzionamento

40-4

Azione guasto a terra

Arrst ctrllt&log

40-5

Rapporto TA guasto a terra

1000:1

Opzione

Funzione

Seleziona la sorgente comando per il controllo dell'avviatore statico.

Ingresso digitale

L'avviatore statico accetta comandi di avviamento e di arresto dagli ingressi digitali.

Rete

L'avviatore statico accetta comandi di avviamento e di arresto dalla scheda di espansione della comunicazione.

Remote LCP (LCP remoto)

L'avviatore statico accetta comandi di avviamento e di arresto dall'LCP remoto. Orologio

L'avviatore statico accetta avviamenti e arresti programmati nei parametri da 4-1 a 4-24.

Smart Card

L'avviatore statico accetta comandi di avviamento e di arresto dalla smart card.

Smart card + orol.

L'avviatore statico accetta comandi di avviamento dalla smart card se rientrano nella programmazione operativa impostata nei parametri da 4-1 a 4-24. Il comando di arresto proveniente dalla smart card viene invece accettato indipendentemente dalla programmazione.

Timer

Dopo la ricezione del segnale di avviamento l'avviatore statico avvia e arresta il motore in base ai timer impostati nel parametro 4-2 Tempo di funz. e nel parametro 4-3 Tempo di stop.

VLT® Soft Starter MCD 600

Guida operativa

Parametri programmabili

10.5 Gruppo di parametri 1-** Dettagli motore

Tabella 30: 1-1 - Sorgente comando

Gamma

Funzione

In funzione del modello

Fa corrispondere l'avviatore statico alla FLC del motore. Impostare sul grado FLC mostrato sulla targa del motore.

Intervallo

Funzione

0–9999 kW

Imposta la potenza operativa del motore collegato in kW. Questa impostazione è fondamentale per la segnalazione e la protezione della potenza.

N O T A

La targhetta del motore può indicare diverse potenze nominali per diverse tensioni o collegamenti di alimentazione. Assicurarsi che l'impostazione kW motore sia accurata per l'installazione.

Gamma

Funzione

*10 s

0:01–2:00 (minuti:secondi)

Imposta la durata massima in cui il motore può sostenere la corrente a rotore bloccato a freddo prima di raggiungere la temperatura massima. Impostarla in base alla scheda tecnica del motore.

Gamma

Funzione

*600%

400–1200% FLC

Imposta la corrente a rotore bloccato del motore collegato come percentuale della corrente a pieno carico. Impostarla in base alla scheda tecnica del motore.

Gamma

Funzione

*105%

100– 130%

Imposta il fattore di servizio del motore usato dal modello termico: se il motore funziona a corrente a pieno carico raggiunge il 100%. Impostarlo in base alla scheda tecnica del motore.

N O T A

I parametri da 1-4 a 1-6 determinano la corrente di scatto per la protezione da sovraccarico motore. Le impostazioni di fabbrica dei parametri da 1-4 a 1-6 garantiscono la protezione da sovraccarico motore: classe 10, corrente di scatto al 105% della FLA (corrente a pieno carico) o equivalente.

Gamma

Funzione

Questo parametro è riservato a un uso futuro.

Opzione

Funzione

Seleziona la modalità di avviamento.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 31: 1-2 - FLC Motore

Tabella 32: 1-3 - kW Motore

Tabella 33: 1-4 - Tempo a rot blocc

Parametri programmabili

Tabella 34: 1-5 - Corr a rotore blocc

Tabella 35: 1-6 - Fatt serv mot

Tabella 36: 1-7 - Riservato

10.6 Gruppo di parametri 2-** Avv/arr motore

Tabella 37: 2-1 - Modalità avvio

Opzione

Funzione

N O T A

Il VLT® Soft StarterMCD 600 applica il limite di corrente agli avviamenti graduali, compreso il controllo adattivo. Se il limite di corrente è troppo basso o il tempo di rampa (parametro 2-2 Tempo ramp avvio) è troppo breve il motore potrebbe non avviarsi correttamente.

Corrente costante

Controllo adattivo

Gamma

Funzione

* 10 s

0:01–3:00 (minuti:secondi)

Imposta il tempo di avviamento totale per un avviamento con controllo adattivo o il tempo di rampa per l'avviamento con rampa di corrente (dalla corrente iniziale al limite di corrente).

Gamma

Funzione

*200%

100– 600% FLC

Imposta il livello di corrente di avviamento iniziale per l'avviamento con rampa di corrente come percentuale della corrente a pieno carico del motore. Impostarlo in modo che il motore cominci ad accelerare appena viene azionato l'avviamento. Se l'avviamento con rampa di corrente non è necessario, impostare la corrente di avviamento al limite di corrente.

Gamma

Funzione

* 350%

100–600% FLC

Imposta il limite di corrente per l'avviamento graduale con rampa di corrente e corrente costante come percentuale della corrente a pieno carico del motore.

Opzione

Funzione

Seleziona il profilo che VLT® Soft StarterMCD 600 utilizza per un avviamento graduale con controllo adattativo.

N O T A

Il MCD 600 applica il limite di corrente agli avviamenti graduali, compreso il controllo adattivo. Se il limite di corrente è troppo basso o il tempo di rampa (parametro 2-2 Tempo ramp avvio) è troppo breve il motore potrebbe non avviarsi correttamente.

Accel. anticipata

Accel. costante

Accel. ritardata

Gamma

Funzione

*0000 ms

0–2000 ms

Imposta la durata del kickstart. L'impostazione 0 disabilita il kickstart.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 38: 2-2 - Tempo ramp avvio

Tabella 39: 2-3 - Corrente iniz.

Parametri programmabili

Tabella 40: 2-4 - Limite corrente

Tabella 41: 2-5 - Adptv Prof avvio

Tabella 42: 2-6 - Tempo kickstart

Intervallo

Funzione

* 500%

100–700% FLC

Imposta il livello della corrente di kickstart.

N O T A

Il kickstart sottopone le attrezzature meccaniche a livelli di coppia maggiori. Prima di utilizzare questa funzione assicurarsi che il motore, il carico e gli accoppiamenti riescano a gestire la coppia supplementare.

Intervallo

Funzione

* 50%

20–100%

Il VLT® Soft Starter MCD 600 può avviare il motore a una velocità ridotta per consentire il posizionamento preciso di cinghie e volani. Il jog può essere utilizzato per il funzionamento diretto e inverso.

Impostare il limite di corrente per il funzionamento jog.

Opzione

Funzione

Seleziona la modalità di arresto.

Arresto per inerzia

Arresto soft TVR

Controllo adattivo

Freno CC

Freno graduale

Gamma

Funzione

* 0 s

0:00–4:00 (minuti:secondi)

Imposta il tempo per l'arresto graduale del motore utilizzando la TVR o il controllo adattivo. Se è installato un contattore di rete il contattore deve restare chiuso fino alla fine del tempo di arresto. Utilizzare l'uscita del contattore di rete (13, 14) per controllarlo.

Opzione

Funzione

Seleziona il profilo che il VLT® Soft Starter MCD 600 utilizza per un arresto graduale con controllo adattativo.

Decel. anticipata

Decel. costante

Decel. ritardata

Gamma

Funzione

* 75%

1–200%

Regola le prestazioni del controllo adattivo. Questa impostazione influenza il controllo di avviamento e di arresto.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 43: 2-7 - Livello kickstart

Tabella 44: 2-8 - Coppia di Jog

Tabella 45: 2-9 - Modo arresto

Parametri programmabili

Tabella 46: 2-10 - Tempo arresto

Tabella 47: 2-11 - Adptv Prof arresto

Tabella 48: 2-12 - Guad contr adaptv

Opzione

Funzione

Regola le prestazioni del controllo adattivo per soddisfare tutte le installazioni con più pompe collegate a un collettore di uscita comune.

Pompa singola

Pompa collettore

Gamma

Funzione

* 0 s

0:00–60:00 (minuti:secondi)

Imposta un ritardo dopo che l'avviatore statico riceve un comando di avviamento prima di avviare il motore.

Gamma

Funzione

* 20%

20–100%

Imposta la coppia frenante che l'avviatore statico utilizza per decelerare il motore.

Gamma

Funzione

* 1 s

0:01–0:30 (minuti:secondi)

Imposta la durata dell'iniezione CC durante un arresto con frenata.

Gamma

Funzione

* 250%

100–600% FLC

Imposta il limite di corrente per la frenatura graduale.

Gamma

Funzione

*400 ms

400–2000 ms

Imposta il tempo di attesa dell'avviatore statico dopo la ricezione di un segnale di arresto prima che inizi a fornire corrente di frenatura al motore. Impostare in modo da consentire a K1 e K2 di commutare.

Gamma

Funzione

In funzione del modello

Imposta la corrente a pieno carico del motore secondario.

Gamma

Funzione

* 0

0–9999 kW

Imposta la potenza operativa del motore secondario in kW.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 49: 2-13 - Pompa multipla

Tabella 50: 2-14 - Ritardo avvio

Tabella 51: 2-15 - Coppia freno CC

Parametri programmabili

Tabella 52: 2-16 - Tempo freno CC

Tabella 53: 2-17 - Limite corr freno

Tabella 54: 2-18 - Rit freno grad.

10.7 Gruppo di parametri 3-** Avv/arr motore 2

I parametri di questo gruppo controllano il funzionamento della configurazione secondaria del motore. Utilizzare l'ingresso programmabile per selezionare il gruppo motore attivo.

Per maggiori dettagli vedere il 9.14 Impostazioni secondarie del motore.

Tabella 55: 3-1 - Corr nom mot2

Tabella 56: 3-2 - kW Motore-2

Opzione

Funzione

Seleziona la modalità di avviamento.

Corrente costante

Controllo adattivo

Gamma

Funzione

*10 s

0:01–3:00 (minuti:secondi)

Imposta il tempo di avviamento totale per un avviamento con controllo adattivo o il tempo di rampa per l'avviamento con rampa di corrente (dalla corrente iniziale al limite di corrente).

Gamma

Funzione

*200%

100– 600% FLC

Intervallo

Funzione

*350%

100– 600% FLC

Imposta il limite di corrente per l'avviamento graduale con rampa di corrente e corrente costante come percentuale della corrente a pieno carico del motore.

N O T A

Il VLT® Soft Starter MCD 600 applica il limite di corrente agli avviamenti graduali, compreso il controllo adattivo. Se il limite di corrente è troppo basso o il tempo di rampa (parametro 2-2 Tempo ramp avvio) è troppo breve il motore potrebbe non avviarsi correttamente.

Opzione

Funzione

Seleziona il profilo che VLT® Soft Starter MCD 600 utilizza per un avviamento graduale con controllo adattativo.

Accel. anticipata

Accel. costante

Accel. ritardata

Gamma

Funzione

* 0000 ms

0–2000 ms

Imposta la durata del kickstart. L'impostazione 0 disabilita il kickstart.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 57: 3-3 - Modalità avvio-2

Tabella 58: 3-4 - Tempo ramp avvio-2

Tabella 59: 3-5 - Corrente iniz.-2

Parametri programmabili

Tabella 60: 3-6 - Limite corrente-2

Tabella 61: 3-7 - Adptv Prof avvio-2

Tabella 62: 3-8 - Tempo kickstart

Gamma

Funzione

*500%

100–700% FLC

Imposta il livello della corrente di kickstart.

Gamma

Funzione

*50%

20–100%

Imposta il limite di corrente per il funzionamento jog.

Opzione

Funzione

Seleziona la modalità di arresto.

Arresto per inerzia

Arresto soft TVR

Controllo adattivo

Freno CC

Freno graduale

Gamma

Funzione

*0 s

0:00–4:00 (minuti:secondi)

Opzione

Funzione

Seleziona il profilo che l'avviatore statico utilizza per un arresto graduale con controllo adattivo.

Decel. anticipata

Decel. costante

Decel. ritardata

Gamma

Funzione

*75%

1–200%

Regola le prestazioni del controllo adattivo. Questa impostazione influenza il controllo di avviamento e di arresto.

Opzione

Funzione

Regola le prestazioni del controllo adattivo per soddisfare tutte le installazioni con più pompe collegate a un collettore di uscita comune.

Pompa singola

Pompa collettore

VLT® Soft Starter MCD 600

Guida operativa

Tabella 63: 3-9 - Livello kickstart

Tabella 64: 3-10 - Coppia di Jog

Tabella 65: 3-11 - Modo arresto

Parametri programmabili

Tabella 66: 3-12 - Tempo arresto

Tabella 67: 3-13 - Adptv Prof arresto-2

Tabella 68: 3-14 - Guad contr adaptv-2

Tabella 69: 3-15 - Pompa multipla-2

Gamma

Funzione

* 0 s

0:00–60:00 (minuti:secondi)

Imposta un ritardo dopo che l'avviatore riceve un comando di avviamento prima di avviare il motore.

Gamma

Funzione

*20%

20–100%

Imposta la coppia frenante che l'avviatore statico utilizza per decelerare il motore.

Gamma

Funzione

*1 s

0:01–0:30 (minuti:secondi)

Imposta la durata dell'iniezione CC durante un arresto con frenata.

Gamma

Funzione

*250%

100–600% FLC

Imposta il limite di corrente per la frenatura graduale.

Gamma

Funzione

*400 ms

400–2000 ms

Imposta il tempo di attesa dell'avviatore statico dopo la ricezione di un segnale di arresto prima che inizi a fornire la corrente di frenatura al motore. Impostare in modo da consentire a K1 e K2 di commutare.

Opzione

Funzione

Abilitare o disabilitare il funzionamento di avvio/arresto automatico.

Disattivato

Abil.Modo Clock

Abil.Modo Timer

Intervallo

Funzione

*00:00

00:00–23:59 hh:mm

Imposta la durata di funzionamento dell'avviatore statico dopo un avvio automatico in modalità timer.

Gamma

Funzione

*00:00

00:00–23:59 hh:mm

Imposta la durata di arresto dell'avviatore statico quando funziona in modalità timer.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 70: 3-16 - Ritardo avvio-2

Tabella 71: 3-17 - Coppia freno CC-2

Tabella 72: 3-18 - Tempo freno CC-2

Tabella 73: 3-19 - Limit corr freno2

Parametri programmabili

Tabella 74: 3-20 - Rit freno grad.-2

10.8 Gruppo di parametri 4-** Avvio/Arresto auto

Tabella 75: 4-1 - Mod avv/arr autom

Tabella 76: 4-2 - Tempo di funz.

Tabella 77: 4-3 - Tempo di stop

Opzione

Funzione

Abilita o disabilita l'avvio/arresto automatico per la domenica.

Disab avvio/arr

Disabilita il comando di avvio/arresto automatico. Tutti gli orari programmati nel parametro 4-5 Ora avvio domen o parametro 4-6 Ora arresto domen vengono ignorati.

Abilita solo avvio

Abilita il comando di avvio automatico. Tutti gli orari di arresto automatico programmati nel parametro 4-6 Ora arresto domen vengono ignorati.

Abilita solo arr

Abilita il comando di arresto automatico. Tutti gli orari di avvio automatico programmati nel parametro 4-5 Ora avvio domen vengono ignorati.

Abilita avvio/arr

Abilita il comando di avvio e arresto automatico.

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di avvio automatico per la domenica (formato 24 ore).

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di arresto automatico per la domenica (formato 24 ore).

Opzione

Funzione

Abilita o disabilita l'avvio/arresto automatico per il lunedì.

Disab avvio/arr

Abilita solo avvio

Abilita solo arr

Abilita avvio/arr

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di avvio automatico per il lunedì (formato 24 ore).

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di arresto automatico per il lunedì (formato 24 ore).

Opzione

Funzione

Abilita o disabilita l'avvio/arresto automatico per il martedì.

Disab avvio/arr

VLT® Soft Starter MCD 600

Guida operativa

Tabella 78: 4-4 - Modalità domenica

Tabella 79: 4-5 - Ora avvio domen

Tabella 80: 4-6 - Ora arresto domen

Parametri programmabili

Tabella 81: 4-7 - Modalità lunedì

Tabella 82: 4-8 - Ora avvio lun

Tabella 83: 4-9 - Ora arresto lun

Tabella 84: 4-10 - Modalità martedì

Opzione

Funzione

Abilita solo avvio

Abilita solo arr

Abilita avvio/arr

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di avvio automatico per il martedì (formato 24 ore).

Opzione

Funzione

Abilita o disabilita l'avvio/arresto automatico per il mercoledì.

Disab avvio/arr

Abilita solo avvio

Abilita solo arr

Abilita avvio/arr

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di avvio automatico per il mercoledì (formato 24 ore).

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di arresto automatico per il mercoledì (formato 24 ore).

Opzione

Funzione

Abilita o disabilita l'avvio/arresto automatico per il giovedì.

Disab avvio/arr

Abilita solo avvio

Abilita solo arr

Abilita avvio/arr

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di avvio automatico per il giovedì (formato 24 ore).

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di arresto automatico per il giovedì (formato 24 ore).

VLT® Soft Starter MCD 600

Guida operativa

Tabella 85: 4-11 - Ora avvio mar

Tabella 86: 4-13 - Modalità mercol

Parametri programmabili

Tabella 87: 4-14 - Ora avvio merc

Tabella 88: 4-15 - Ora arresto merc

Tabella 89: 4-16 - Modalità giovedì

Tabella 90: 4-17 - Ora avvio giov

Tabella 91: 4-18 - Ora arresto giov

Opzione

Funzione

Abilita o disabilita l'avvio/arresto automatico per il venerdì.

Disab avvio/arr

Abilita solo avvio

Abilita solo arr

Abilita avvio/arr

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di avvio automatico per il venerdì (formato 24 ore).

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di arresto automatico per il venerdì (formato 24 ore).

Opzione

Funzione

Abilita o disabilita l'avvio/arresto automatico per il sabato.

Disab avvio/arr

Abilita solo avvio

Abilita solo arr

Abilita avvio/arr

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di avvio automatico per il sabato (formato 24 ore).

Gamma

Funzione

*00:00

00:00–23:59

Imposta l'orario di arresto automatico per il sabato (formato 24 ore).

Gamma

Funzione

*30%

10–50%

Imposta il punto di scatto per la protezione da sbilanciamento corrente.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 92: 4-19 - Modalità venerdì

Tabella 93: 4-20 - Ora avvio ven

Tabella 94: 4-21 - Ora arresto ven

Parametri programmabili

Tabella 95: 4-22 - Modalità sabato

Tabella 96: 4-23 - Ora avvio sab

Tabella 97: 4-24 - Ora arresto sab

10.9 Gruppo di parametri 5 -** Livelli protezione

Tabella 98: 5-1 - Sbilanc corrente

Gamma

Funzione

*3 s

0:00–4:00 (minuti:secondi)

Rallenta la risposta dell'avviatore statico relativa allo sbilanciamento di corrente, evitando scatti dovuti a fluttuazioni temporanee.

Gamma

Funzione

*20%

0–100%

Imposta il punto di scatto per la protezione da sottocorrente come percentuale della corrente a pieno carico del motore. Impostare a un livello compreso tra l'intervallo di funzionamento normale del motore e la corrente di magnetizzazione del motore (senza carico) (tipicamente dal 25% al 35% della FLC). Impostandolo su 0% si disabilita la protezione da sottocorrente.

Gamma

Funzione

* 5 s

00–4:00 (minuti:secondi)

Rallenta la risposta dell'avviatore statico relativa alla sottocorrente, evitando scatti dovuti a fluttuazioni temporanee.

Gamma

Funzione

*400%

80–600%

Imposta il punto di scatto per la protezione da sovracorrente come percentuale della corrente a pieno carico del motore.

Gamma

Funzione

* 0 s

0:00–1:00 (minuti:secondi)

Rallenta la risposta dell'avviatore statico relativa alla sovracorrente, evitando scatti dovuti a sovraccorrenti temporanee.

Intervallo

Funzione

*350

100–1200 V

Imposta il punto di scatto per la protezione da sottotensione. Impostare come richiesto.

N O T A

La protezione della tensione non funziona correttamente finché l'avviatore statico è in modalità di marcia.

Intervallo

Funzione

* 1 s

0:01–1:00 (minuti:secondi)

Rallenta la risposta dell'avviatore statico relativa alla sottotensione, evitando scatti dovuti a fluttuazioni temporanee.

Intervallo

Funzione

*500

100–1500 V

Imposta il punto di scatto per la protezione da sovratensione. Impostare come richiesto.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 99: 5-2 - Rit sbilanc corr

Tabella 100: 5-3 - Sottocorrente

Tabella 101: 5-4 - Rit sottocorr

Tabella 102: 5-5 - Sovracorrente

Parametri programmabili

Tabella 103: 5-6 - Rit sovracorr

Tabella 104: 5-7 - Sottotensione

Tabella 105: 5-8 - Ritardo sottotens

Tabella 106: 5-9 - Sovratensione

Intervallo

Funzione

* 1 s

0:01–1:00 (minuti:secondi)

Rallenta la risposta dell'avviatore statico relativa alla sovratensione, evitando scatti dovuti a fluttuazioni temporanee.

Gamma

Funzione

*10%

10–120%

Imposta il punto di scatto per la protezione da sottopotenza. Impostare come richiesto.

Intervallo

Funzione

*1 s

0:01–1:00 (minuti:secondi)

Rallenta la risposta dell'avviatore statico relativa alla sottopotenza, evitando scatti dovuti a fluttuazioni temporanee.

Gamma

Funzione

*150%

80–200%

Imposta il punto di scatto per la protezione da sovrapotenza. Impostare come richiesto.

Intervallo

Funzione

* 1 s

0:01–1:00 (minuti:secondi)

Rallenta la risposta dell'avviatore statico relativa alla sovrapotenza, evitando scatti dovuti a fluttuazioni temporanee.

Gamma

Funzione

*20 s

0:00–4:00 (minuti:secondi)

Il tempo di avviamento eccessivo è il tempo massimo per cui l'avviatore statico tenta di avviare il motore. Se il motore non passa alla modalità di marcia entro il limite programmato l'avviatore statico scatta. Impostarlo su un periodo leggermente più lungo di un normale avviamento. Impostandolo su 0 si disabi-

lita la protezione da tempo di avviamento eccessivo.

Gamma

Funzione

*10 s

00:01–60:00 (minuti:secondi)

L'avviatore statico può essere configurato affinché forzi un ritardo tra la fine di un arresto e l’inizio dell’avviamento successivo.

Durante il ritardo di riavvio il display mostra il tempo residuo prima di poter tentare un altro avviamento.

Gamma

Funzione

0–10

Imposta il numero massimo di tentativi di avviamento dell'avviatore statico in un periodo di 60 minuti. Impostandolo su 0 si disabilita questa protezione.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 107: 5-10 - Ritardo sovratens

Tabella 108: 5-11- Sottopotenza

Tabella 109: 5-12 - Rit sottopotenza

Tabella 110: 5-13 - Sovrapotenza

Parametri programmabili

Tabella 111: 5-14 - Rit sovrapotenza

Tabella 112: 5-15 - Lim tempo avvio

Tabella 113: 5-16 - Ritardo riavvio

Tabella 114: 5-17 - Avviam. per ora

Opzione

Funzione

Seleziona le sequenze di fase che l'avviatore statico controlla in fase di avviamento. Durante i controlli di pre-avviamento l'avviatore statico esamina la sequenza delle fasi nei propri morsetti di ingresso e scatta se la sequenza effettiva non corrisponde all'opzione selezionata.

N O T A

Quando si utilizza il freno CC collegare l'alimentazione di rete all'avviatore statico (morsetti di ingresso L1, L2, L3) in sequenza di fase positiva. Il parametro 5-18 Sequenza di fase deve essere impostato su Solo positiva.

Qualsiasi sequenza

Solo positiva

Solo negativa

Gamma

Funzione

0–5

Imposta il numero di volte in cui l'avviatore statico effettua un ripristino automatico in caso di scatto continuo. Il contatore dei ripristini incrementa di un'unità ogni volta che l'avviatore statico esegue un ripristino automatico e si

ripristina dopo un avviamento corretto. L'impostazione di questo parametro su 0 disabilita il ripristino automatico.

Gamma

Funzione

*5 s

0:05–15:00 (minuti:secondi)

Imposta un ritardo prima che l'avviatore statico ripristini automaticamente uno scatto.

Opzione

Funzione

Seleziona la risposta dell'avviatore statico a ogni protezione. Tutti gli eventi di protezione vengono memorizzati nel registro eventi.

Arrst ctrllt&log

L'avviatore statico arresta il motore come selezionato nel parametro 2-9 Modo arresto o nel parametro 3-11 Modo arresto, quindi passa allo stato di scatto. Per riavviare l'avviatore statico è prima necessario ripristinare lo scatto.

Arrest.contr&Reset

L'avviatore statico arresta il motore come selezionato nel parametro 2-9 Modo arresto o nel parametro 3-11 Modo arresto, quindi passa allo stato di scatto. Lo scatto viene ripristinato dopo il ritardo di ripristino automatico.

Alrm Starter

L'avviatore statico disinserisce l'alimentazione e il motore si arresta a ruota libera. Per riavviare l'avviatore statico è prima necessario ripristinare lo scatto.

Allarme & Reset

L'avviatore statico disinserisce l'alimentazione e il motore si arresta a ruota libera. Lo scatto viene ripristinato dopo il ritardo di ripristino automatico.

VLT® Soft Starter MCD 600

Guida operativa

Tabella 115: 5-18 - Sequenza di fase

10.10 Gruppo di parametri 6-** Azione protezione

Parametri programmabili

Tabella 116: 6-1 - Contat reset aut

Tabella 117: 6-2 - Rit reset aut

Tabella 118: 6-3 - Sbilanc corrente

Opzione

Funzione

Warning & Log

La protezione viene scritta nel registro eventi e il display mostra un messaggio di avviso, tuttavia l'avviatore statico continua a funzionare.

Solo Log

La protezione viene scritta nel registro eventi ma l'avviatore statico continua a funzionare.

Scatto+Relè in derivazione

L'avviatore statico disinserisce l'alimentazione e il motore si arresta a ruota libera. Il relè di scatto in derivazione (13, 14) si attiva e l'interruttore scollega la tensione di rete dall'avviatore statico. L'interruttore deve essere resettato manualmente prima di poter riprendere il funzionamento. Questa opzione è efficace solo se il parametro 20-8 Modo scatto derivazione è impostato su Abilitato.

Opzione

Funzione

Seleziona la risposta dell'avviatore statico a ogni evento di protezione.

Arrst ctrllt&log

Arrest.contr&Reset

Alrm Starter

Allarme & Reset

Warning & Log

Solo Log

Scatto+Relè in derivazione

Opzione

Funzione

Seleziona la risposta dell'avviatore statico a ogni evento di protezione.

Arrst ctrllt&log

Arrest.contr&Reset

Alrm Starter

Allarme & Reset

Warning & Log

Solo Log

Scatto+Relè in derivazione

Opzione

Funzione

Seleziona la risposta dell'avviatore statico a ogni evento di protezione.

Arrst ctrllt&log

Arrest.contr&Reset

Alrm Starter

Allarme & Reset

VLT® Soft Starter MCD 600

Guida operativa

Tabella 119: 6-4 - Sottocorrente

Parametri programmabili

Tabella 120: 6-5 - Sovracorrente

Tabella 121: 6-6 - Sottotensione

Opzione

Funzione

Warning & Log

Solo Log

Scatto+Relè in derivazione

Opzione

Funzione

Seleziona la risposta dell'avviatore statico a ogni evento di protezione.

Arrst ctrllt&log

Arrest.contr&Reset

Alrm Starter

Allarme & Reset

Warning & Log

Solo Log

Scatto+Relè in derivazione

Opzione

Funzione

Seleziona la risposta dell'avviatore statico a ogni evento di protezione.

Arrst ctrllt&log

Arrest.contr&Reset

Alrm Starter

Allarme & Reset

Warning & Log

Solo Log

Scatto+Relè in derivazione

Opzione

Funzione

Seleziona la risposta dell'avviatore statico a ogni evento di protezione.

Arrst ctrllt&log

Arrest.contr&Reset

Alrm Starter

Allarme & Reset

VLT® Soft Starter MCD 600

Guida operativa

Tabella 122: 6-7 - Sovratensione

Parametri programmabili

Tabella 123: 6-8 - Sottopotenza

Tabella 124: 6-9 - Sovrapotenza

Danfoss MCD 600 Operating guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Contenuti

1 Introduzione

1.1 Descrizione del prodotto

1.2 Versione del documento

1.3 Risorse aggiuntive

1.4 Approvazioni e certificazioni

2 Sicurezza

2.1 Simboli di sicurezza

2.2 Personale qualificato

2.3 Precauzioni di sicurezza
