Danfoss MCD 600 Operating guide [ko]

운전 지침서

VLT® Soft Starter MCD 600

운전 지침서 | VLT® Soft Starter MCD 600

목차

목차

1 소개 8

1.1 제품 설명 8

1.2 문서 버전 8

1.3 추가 리소스 8

1.4 승인 및 인증 8

2 안전 9

2.1 안전 기호 9

2.2 공인 기사 9

2.3 안전 주의사항 9

3 시스템 설계 12

3.1 특징 목록 12

3.2 유형 코드 13

3.3 소프트 스타터 규격 선정 14

3.4 전류 정격(IEC 등급) 14

3.5 치수 및 중량 16

3.6 물리적 설치/냉각 여유 공간 17

3.7 액세서리 17

3.7.1 확장 카드 17

3.7.1.1 스마트 카드 17

3.7.1.2 통신 확장 카드 18

3.7.2 원격 LCP 601 18

3.7.3 핑거 가드 키트 18

3.7.4 소프트 스타터 관리 소프트웨어 18

3.8 주 콘택터 18

3.9 회로 차단기 19

3.10 역률 보정 19

3.11 단락 보호 장치 20

3.11.1 유형 1 구성 20

3.11.2 유형 2 구성 20

3.12 단락 보호 장치를 사용한 IEC 구성 20

3.13 단락 보호 장치를 사용한 UL 구성 21

3.13.1 표준 결함 단락 전류 정격 21

3.13.2 고결함 단락 전류 정격 22

3.14 유형 2 구성을 위한 퓨즈 선정 23

4 사양 25

4.1 공급 25

4.2 단락 기능 25

AQ262141844215ko-000201 / | 3Danfoss A/S © 2018.10

운전 지침서 | VLT® Soft Starter MCD 600

4.3 전자기 기능(EU 규정 2014/35/EU 준수) 25

4.4 입력 25

4.5 출력 25

4.6 환경 26

4.7 열 소실율 26

4.8 모터 과부하 보호 26

4.9 인증서 26

4.10 운전 수명(내부 바이패스 접점) 26

목차

5 설치 27

5.1 안전 지침 27

5.2 명령 소스 27

5.3 소프트 스타터의 셋업 28

5.4 입력 28

5.4.1 입력 단자 29

5.4.2 모터 써미스터 29

5.4.3 기동/정지 30

5.4.4 리셋/스타터 사용 안함 30

5.4.5 프로그래밍 가능한 입력 30

5.4.6 USB 단자 31

5.5 출력 31

5.5.1 출력 단자 31

5.5.2 아날로그 출력 31

5.5.3 주 콘택터 출력 31

5.5.4 프로그래밍 가능한 출력 32

5.6 제어 전압 32

5.6.1 제어 전압 단자 32

5.6.2 UL 준수 설치 33

5.7 전원 종단부 33

5.7.1 배선 커넥터 34

5.7.2 모터 연결부 34

5.7.2.1 인라인 설치 35

5.7.2.2 내부 델타 설치 36

5.8 일반적인 설치 36

5.9 Quick Set-up (단축 설정) 38

6 셋업 도구 40

6.1 소개 40

6.2 날짜 및 시간 설정 40

6.3 명령 소스 40

6.4 작동방법 40

6.5 시뮬레이션 실행 40

AQ262141844215ko-000201 /4 | Danfoss A/S © 2018.10

운전 지침서 | VLT® Soft Starter MCD 600

6.6 설정 불러오기/저장 41

6.7 USB Save & Load (USB 저장 및 불러오기) 42

6.7.1 절차 저장 및 불러오기 43

6.7.2 파일 위치 및 형식 43

6.8 Auto-Start/Stop (자동 기동/정지) 44

6.9 네트워크 주소 44

6.9.1 네트워크 주소 설정 45

6.10 디지털 I/O 상태 45

6.11 아날로그 I/O 상태 46

6.12 일련 번호 및 등급 47

6.13 소프트웨어 버전 47

6.14 써미스터 리셋 47

6.15 써멀 모델 리셋 47

목차

7 기록 49

7.1 소개 49

7.2 이벤트 기록 49

7.3 카운터 49

7.3.1 카운터 보기 49

8 LCP 및 피드백 50

8.1 현장 LCP 및 피드백 50

8.2 원격 LCP 50

8.3 표시창 명암 조절 52

8.4 소프트 스타터 상태 LED 52

8.5 표시창 52

8.5.1 소프트 스타터 정보 52

8.5.2 구성 가능한 피드백 화면 53

8.5.3 운전 피드백 화면 54

8.5.4 성능 그래프 54

9 운전 55

9.1 기동, 정지 및 리셋 명령 55

9.2 명령 무시 55

9.3 자동 기동/정지 55

9.3.1 클럭 모드 55

9.3.2 타이머 모드 55

9.4 PowerThrough 56

9.5 비상 모드 56

9.6 보조 트립 57

9.7 일반적인 제어 방법 57

9.8 소프트 기동 방법 58

9.8.1 정전류 58

AQ262141844215ko-000201 / | 5Danfoss A/S © 2018.10

운전 지침서 | VLT® Soft Starter MCD 600

9.8.2 전류 가감속을 이용한 정전류 59

9.8.3 기동을 위한 적응형 제어 60

9.8.3.1 적응형 제어 미세 조정 61

9.8.4 킥스타트를 이용한 정전류 61

9.9 정지 방법 62

9.9.1 코스팅 정지 62

9.9.2 시간 제한 전압 가감속 62

9.9.3 정지를 위한 적응형 제어 62

9.9.4 직류 제동 63

9.9.5 외부 제로 속도 센서를 이용한 직류 제동 65

9.9.6 소프트 제동 65

9.10 펌프 청소 66

9.11 역방향 운전 67

9.12 조그 운전 68

9.13 내부 델타 운전 69

9.14 2차 모터 세트 70

목차

10 프로그래밍 가능한 파라미터 71

10.1 Main Menu (주 메뉴) 71

10.2 파라미터 값 변경 71

10.3 Adjustment Lock (조정 잠금) 71

10.4 파라미터 목록 71

10.5 파라미터 그룹 1-** Motor Details (모터 세부 정보) 78

10.6 파라미터 그룹 2-** Motor Start/Stop (모터 기동/정지) 80

10.7 파라미터 그룹 3-** Motor Start/Stop-2 (모터 기동/정지-2) 83

10.8 파라미터 그룹 4-** Auto-Start/Stop (자동 기동/정지) 86

10.9 파라미터 그룹 5-** Protection Levels (보호 수준) 89

10.10 파라미터 그룹 6-** Protection Action (보호 동작) 92

10.11 파라미터 그룹 7-** Inputs (입력) 98

10.12 파라미터 그룹 8-** Relay Outputs (릴레이 출력) 101

10.13 파라미터 그룹 9-** Analog Output (아날로그 출력) 103

10.14 파라미터 그룹 10-** Display (표시창) 104

10.15 파라미터 그룹 11-** Pump Clean (펌프 청소) 107

10.16 파라미터 그룹 12-** Communication Card (통신 카드) 108

10.17 파라미터 그룹 20-** Advanced (고급) 111

10.18 파라미터 그룹 30-** Pump Input Configuration (펌프 입력 구성) 113

10.19 파라미터 그룹 31-** Flow Protection (유량 보호) 115

10.20 파라미터 그룹 32-** Pressure Protection (압력 보호) 116

10.21 파라미터 그룹 33-** Pressure Control (압력 제어) 117

10.22 파라미터 그룹 34-** Depth Protection (깊이 보호) 118

10.23 파라미터 그룹 35-** Thermal Protection (써멀 보호) 118

10.24 파라미터 그룹 36-** Pump Trip Action (펌프 트립 동작) 119

AQ262141844215ko-000201 /6 | Danfoss A/S © 2018.10

운전 지침서 | VLT® Soft Starter MCD 600

목차

11 적용 예 123

11.1 스마트 카드 - 펌프 제어 및 보호 123

11.2 스마트 카드 - 수위 제어형 펌프 활성화 124

12 고장수리 127

12.1 보호 반응 127

12.2 트립 메시지 127

12.3 일반 결함 141

13 부록 144

13.1 기호 및 약어 144

AQ262141844215ko-000201 / | 7Danfoss A/S © 2018.10

운전 지침서 | VLT® Soft Starter MCD 600

소개

1 소개

1.1 제품 설명

VLT® Soft Starter MCD 600는 11–315 kW 모터용의 고급 디지털 소프트 기동 솔루션입니다. 소프트 스타터는 종합적인 모터 및 시스
템 보호 기능을 제공하며 가장 까다로운 설치 상황에서도 안정적인 성능을 발휘하도록 설계되어 있습니다.

1.2 문서 버전

본 설명서는 정기적으로 검토 및 업데이트됩니다. 개선 관련 제안은 언제든지 환영합니다.

표 1: 문서 버전

버전 비고

AQ262141844215 모델 범위가 확대되었습니다. 파라미터 번호가 변경되었습니다.

1.3 추가 리소스

기타 리소스는 소프트 스타터의 고급 기능 및 프로그래밍을 이해할 수 있도록 제공됩니다.

• 옵션 장비와 함께 운전하기 위한 운전 지침서.

• 다양한 액세서리를 설치하기 위한 설치 지침서.

• 어플리케이션에 적합한 소프트 스타터를 선정하는데 도움이 되는 WinStart 설계 도구.

보충 자료 및 설명서는 www.danfoss.com/en/search/?filter=type%3Adocumentation에서 확인할 수 있습니다.

1.4 승인 및 인증

8 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

2 안전

2.1 안전 기호

본 설명서에 사용된 기호는 다음과 같습니다:

위험

피하지 않을 경우, 사망 또는 중상으로 이어지는 위험한 상황을 나타냅니다.

경고

피하지 않을 경우, 사망 또는 중상으로 이어질 수 있는 위험한 상황을 나타냅니다.

주의

피하지 않을 경우, 경상 또는 중등도 상해로 이어질 수 있는 위험한 상황을 나타냅니다.

안전

참고

자산 파손 메시지를 의미합니다.

2.2 공인 기사

소프트 스타터를 문제 없이 안전하게 운전하기 위해서는 올바르고 안정적인 운송, 보관, 설치, 운전 및 유지보수가 필요합니다. 본
장비의 설치 또는 운전은 공인 기사에게만 허용됩니다.

공인 기사는 교육받은 기사 중 해당 법률 및 규정에 따라 장비, 시스템 및 회로를 설치, 작동 및 유지보수하도록 승인된 기사로 정의
됩니다. 또한 공인 기사는 본 설명서에 수록된 지침 및 안전 조치에 익숙해야 합니다.

2.3 안전 주의사항

안전 주의사항이 장비 파손의 모든 잠재적 원인을 포함할 수는 없지만 파손의 공통적인 원인은 강조할 수 있습니다. 다음 사항은 설
치업자의 책임입니다.

• 장비의 설치, 작동 또는 유지보수 전에 이 설명서의 모든 지침을 읽고 이해할 것.

• 적절한 신체 보호 장비를 적용하는 등 전기 관련 필수 절차를 준수할 것.

• 이 설명서에 수록된 것 이외의 방식으로 이 장비를 운전하고자 하는 경우, 그 전에 조언을 구할 것.

참고

VLT® Soft Starter MCD 600는 사용자가 직접 해결할 수 없습니다. 장치는 반드시 공인 서비스 기사가 서비스를 수행해야 합니
다. 권한 없이 장치의 변경, 개조 등을 시도하면 제품 보증이 무효화됩니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 9

운전 지침서 | VLT® Soft Starter MCD 600

경고

올바른 접지
현지 전기 안전 규정에 따라 올바른 접지 및 분기 회로 보호를 제공하는 것은 소프트 스타터 설치업자의 책임입니다. 올바른

접지 및 분기 회로 보호를 제공하지 못하면 사망, 신체 상해 또는 장비 파손으로 이어질 수 있습니다.

수리 작업을 수행하기 전에 주전원 전압에서 소프트 스타터를 연결 해제합니다.

-

경고

의도하지 않은 기동
소프트 스타터가 교류 주전원, 직류 공급 또는 부하 공유에 연결되어 있는 경우, 모터는 언제든지 기동할 수 있습니다. 프로

그래밍, 서비스 또는 수리 작업 중에 의도하지 않은 기동이 발생하면 사망, 중상 또는 자산의 파손으로 이어질 수 있습니다.
모터는 외부 스위치, 필드버스 명령이나 LCP의 입력 지령 신호를 통해서나 결함 조건 해결 후에 기동할 수 있습니다.

파라미터를 프로그래밍하기 전에 LCP의 [Off/Reset]를 누릅니다.

-

소프트 스타터를 주전원에서 연결 해제합니다.

-

소프트 스타터를 교류 주전원, 직류 공급장치 또는 부하 공유에 연결하기 전에 소프트 스타터, 모터 및 관련 구동 장비를

-

완벽히 배선 및 조립합니다.

외부 안전 시스템(예: 비상 정지 또는 결함 감지기)을 통해 제어할 수 있는 절연 스위치 및 회로 차단 장치(예: 전원 콘택

-

터)를 이용하여 소프트 스타터에 전원 공급을 설치합니다.

안전

주의

역률 보정
출력측에 역률 보정 컨덴서를 연결하면 소프트 스타터가 손상됩니다.

소프트 스타터의 출력에 역률 보정 컨덴서를 연결하지 마십시오. 정적 역률 보정이 필요한 경우, 소프트 스타터의 공급

-

측에 연결해야 합니다.

주의

단락
VLT® Soft Starter MCD 600는 단락 보호가 되지 않습니다.

심각한 과부하 또는 단락 후에는 공인 서비스 대리점을 통해 MCD 600의 운전을 전체적으로 검사해야 합니다.

-

주의

예기치 않은 재기동으로 인한 기계적 손상
셧다운 원인이 해소된 후에 모터가 재기동할 수 있으나 이는 특정 기계 또는 설비에 위험할 수 있습니다.

모터가 예기치 않게 정지한 후 재기동하지 않도록 적절한 정비가 이루어져야 합니다.

-

10 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

경고

신체 안전
소프트 스타터는 안전 장치가 아니며 전원 공급으로부터 전기 절연 또는 차단을 제공합니다.

절연이 필요한 경우, 주 콘택터와 함께 소프트 스타터를 설치해야 합니다.

-

신체 안전을 기동 및 정지 기능에 의존하지 마십시오. 주전원 공급, 모터 연결 또는 소프트 스타터의 전자 부품에서 발생

-

하는 결함은 모터 기동 또는 정지를 야기할 수 있습니다.

소프트 스타터의 전자 부품에서 결함이 발생하면 정지된 모터가 기동할 수 있습니다. 주전원 공급의 일시적 결함 또는

-

모터 연결 손실 또한 정지된 모터의 기동을 야기할 수 있습니다.

신체 및 장비 안전을 제공하려면 외부 안전 시스템을 통해 절연 장치를 제어합니다.

-

참고

파라미터 설정을 변경하기 전에 MCD PC 소프트웨어 또는 사용자 세트 저장 기능을 사용하여 현재 파라미터 세트를 파

-

일로 저장합니다.

안전

참고

자동 기동 기능은 주의하여 사용합니다. 운전에 앞서 자동 기동과 관련된 모든 참고사항을 읽고 숙지해야 합니다.

-

책임 부인

본 설명서의 예시와 다이어그램은 설명에 도움을 주기 위한 목적으로만 포함되어 있습니다. 본 설명서에 포함된 정보는 언제든지
사전 고지 없이 변경될 수 있습니다. 본 장비의 사용 또는 적용에 따른 직간접적 또는 부수적 손해에 대한 의무 또는 책임을 지지 않
음을 알려드립니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 11

운전 지침서 | VLT® Soft Starter MCD 600

3 시스템 설계

3.1 특징 목록

일원화된 셋업 프로세스

• 공통 어플리케이션의 프로필 구성.

• 내장된 측정 및 입력/출력.

이해하기 쉬운 인터페이스

• 다국어 메뉴 및 표시창.

• 자세한 옵션 이름 및 피드백 메시지.

• 실시간 성능 그래프.

에너지 효율 지원

• IE3 호환.

• 구동 시 99% 에너지 효율.

• 내부 바이패스.

• 소프트 기동 기술은 고조파 왜곡을 방지합니다.

시스템 설계

광범위한 모델

• 20–579 A (정격).

• 200–525 V AC.

• 380–690 V AC.

• 내부 델타 결선 활용.

다양한 입력 및 출력 옵션

• 원격 제어 입력(2 x 고정, 2 x 프로그래밍 가능).

• 릴레이 출력(1 x 고정, 2 x 프로그래밍 가능).

• 아날로그 출력.

다용도의 기동 및 정지 옵션

• 예약 기동/정지.

• 적응형 제어.

• 일정한 전류.

• 전류 가감속.

• 펌프 청소.

• 시간 제한 전압 가감속 소프트 정지.

• 코스팅 정지.

• 직류 제동.

• 소프트 제동.

• 역방향.

12 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

0 014

B T 5

제어 전압
CV1 = 24V AC/V DC
CV2 = 110~120V AC 또는

220~240V AC

보호

00 = IP00 (개방형 프레임)
20 = IP20 (전폐형)

프레임 사이즈
S1X = 프레임 사이즈 1
S2X = 프레임 사이즈 2

주전원 전압
T5 = 200~525V AC
T7 = 380~690V AC

바이패스
B = 내부 바이패스

전류 정격

e77ha788.10

MCD6-

–– – –

운전 지침서 | VLT® Soft Starter MCD 600

맞춤형 보호 가능

• 모터 과부하.

• 과다한 기동 시간.

• 부족 전류/과전류.

• 부족 전력/과전력.

• 전류 불균형.

• 입력 트립.

• 모터 써미스터.

고급 어플리케이션용 옵션 기능

• 스마트 카드.

• 통신 옵션:

- DeviceNet.

- EtherNet/IP.

- Modbus RTU.

- Modbus TCP.

- 프로피버스.

- PROFINET.

시스템 설계

3.2 유형 코드

그림 1: 유형 코드 문자열

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 13

운전 지침서 | VLT® Soft Starter MCD 600

시스템 설계

3.3 소프트 스타터 규격 선정

소프트 스타터의 규격은 모터와 어플리케이션과 일치해야 합니다.

기동 듀티를 기준으로 최소한 모터의 정격 부하 전류 등급(모터 명판 참조)과 동일한 전류 정격의 소프트 스타터를 선택합니다.

소프트 스타터의 전류 정격은 함께 사용할 수 있는 최대 모터 규격을 결정합니다. 소프트 스타터의 등급은 시간당 기동 횟수, 기동
길이 및 전류 수준, 그리고 소프트 스타터가 기동 간 (지나는 전류가 아니라) 꺼지는 시간에 따라 다릅니다.

소프트 스타터의 전류 정격은 AC53b 규정에 지정된 조건에서 사용할 때만 유효합니다. 소프트 스타터는 각기 다른 운전 조건에 따
라 전류 정격이 더 높거나 더 낮을 수 있습니다.

3.4 전류 정격(IEC 등급)

참고

이러한 등급 차트에 포함되지 않는 운전 조건에 대한 등급은 현지 공급업체에 문의하십시오.

그림 2: AC53b 형식

참고

모든 등급은 고도 1000 m (3280 ft) 및 주위 온도 40 °C (104 °F)를 기준으로 계산됩니다.

표 2: 인라인 설치, MCD6-0020B ~ MCD6-0042B

3.0-10:350 3.5-15:345 4.0-10:350 4.0-20:340 5.0-5:355

MCD6-0020B 24 20 19 16 17

MCD6-0034B 42 34 34 27 32

MCD6-0042B 52 42 39 35 34

표 3: 인라인 설치, MCD6-0063B ~ MCD6-0579B

3.0-10:590 3.5-15:585 4.0-10:590 4.0-20:580 5.0-5:595

MCD6-0063B 64 63 60 51 54

MCD6-0069B 69 69 69 62 65

MCD6-0086B 105 86 84 69 77

MCD6-0108B 115 108 105 86 95

14 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

3.0-10:590 3.5-15:585 4.0-10:590 4.0-20:580 5.0-5:595

MCD6-0129B 135 129 126 103 115

MCD6-0144B 184 144 139 116 127

MCD6-0171B 200 171 165 138 150

MCD6-0194B 229 194 187 157 170

MCD6-0244B 250 244 230 200 202

MCD6-0287B 352 287 277 234 258

MCD6-0323B 397 323 311 263 289

MCD6-0410B 410 410 410 380 400

MCD6-0527B 550 527 506 427 464

MCD6-0579B 580 579 555 470 508

표 4: 내부 델타 설치

3.0-10:350 3.5-15:345 4.0-10:350 4.0-20:340 5.0-5:355

시스템 설계

MCD6-0020B 36 30 28 24 25

MCD6-0034B 63 51 51 40 48

MCD6-0042B 78 63 58 52 51

3.0-10:590 3.5-15:585 4.0-10:590 4.0-20:580 5.0-5:595

MCD6-0063B 96 94 90 76 81

MCD6-0069B 103 103 103 93 97

MCD6-0086B 157 129 126 103 115

MCD6-0108B 172 162 157 129 142

MCD6-0129B 202 193 189 154 172

MCD6-0144B 276 216 208 174 190

MCD6-0171B 300 256 247 207 225

MCD6-0194B 343 291 280 235 255

MCD6-0244B 375 366 345 300 303

MCD6-0287B 528 430 415 351 387

MCD6-0323B 595 484 466 394 433

MCD6-0410B 615 615 615 570 600

MCD6-0527B 825 790 759 640 696

MCD6-0579B 870 868 832 705 762

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 15

4/T2

READY RUN

TRIP

LOCAL

Exit
Reset

Menu
Store

2/T1

6/T3

1/L1

3/L2

5/L3

READY RUN TRIP LOCAL

Exit
Reset

Menu
Store

VLT

®

Soft Starter

VLT

®

Soft Starter

A
B

C D

E

A
B

C

D

E

e77ha713.10

운전 지침서 | VLT® Soft Starter MCD 600

3.5 치수 및 중량

시스템 설계

그림 3: 치수, 프레임 용량 S1 (왼쪽) 및 S2 (오른쪽)

표 5: 치수 및 중량

너비 [mm(in)] 높이 [mm(in)] 깊이 [mm(in)] 중량 [kg (lb)]

A B C D E

MCD6-0020B 152 (6.0) 92 (3.6) 336 (13.2) 307 (12.1) 231 (9.1) 4.8 (10.7)

MCD6-0034B

MCD6-0042B

MCD6-0063B 4.9 (10.9)

MCD6-0069B

MCD6-0086B 5.5 (12.1)

MCD6-0108B

MCD6-0129B

MCD6-0144B 216 (8.5) 180 (7.1) 495 (19.5) 450 (17.7) 243 (9.6) 12.7 (28)

MCD6-0171B

MCD6-0194B

MCD6-0244B 15.5 (34.2)

MCD6-0287B 523 (20.6)

MCD6-0323B

MCD6-0410B

MCD6-0527B 19 (41.9)

MCD6-0579B

16 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

4/T2

2/T1

6/T3

1/L1

3/L2

5/L3

4/T2

READY

RUN

TRIP

LOCAL

Exit
Reset

Menu
Store

2/T1

6/T3

1/L1

3/L2

5/L3

VLT

®

Soft Starter

4/T2

READY

RUN

TRIP

LOCAL

Exit
Reset

Menu
Store

2/T1 6/T3

1/L1 3/L2 5/L3

VLT

®

Soft Starter

4/T2

READY RUN TRIP

LOCAL

Exit
Reset

Menu
Store

2/T1 6/T3

1/L1

3/L2

5/L3

VLT

®

Soft Starter

4/T2

READY RUN TRIP LOCAL

Exit
Reset

Menu
Store

2/T1 6/T3

1/L1 3/L2 5/L3

VLT

®

Soft Starter

4/T2

READY RUN TRIP LOCAL

Exit
Reset

Menu
Store

2/T1 6/T3

1/L1 3/L2 5/L3

VLT

®

Soft Starter

177HA714.10

A

B

C

D D

C

운전 지침서 | VLT® Soft Starter MCD 600

3.6 물리적 설치/냉각 여유 공간

시스템 설계

그림 4: 여유 공간

표 6: 냉각 여유 공간

소프트 스타터 간 여유 공간 단단한 표면의 여유 공간

A [mm (in)] B [mm (in)] C [mm (in)] D [mm (in)]

>100 (3.9) >10 (0.4) >100 (3.9) >10 (0.4)

3.7 액세서리

3.7.1 확장 카드

VLT® Soft Starter MCD 600는 추가 입력 및 출력이나 고급 기능을 필요로 하는 사용자를 위해 확장 카드를 제공합니다. 각각의 MCD
600는 확장 카드를 최대 1개까지 지원할 수 있습니다.

3.7.1.1 스마트 카드

스마트 카드는 펌핑 어플리케이션과의 통합을 지원하도록 설계되어 있으며 다음과 같이 추가적인 입력 및 출력을 제공합니다.

• 3 x 디지털 입력.

• 3 x 4–20 mA 변환기 입력.

• 1 x RTD 입력.

• 1 x USB-B 포트.

• 원격 LCP 커넥터.

주문 번호: 175G0133

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 17

운전 지침서 | VLT® Soft Starter MCD 600

시스템 설계

3.7.1.2 통신 확장 카드

VLT® Soft Starter MCD 600는 설치가 용이한 통신 확장 카드를 통해 네트워크 통신을 지원합니다. 각각의 통신 카드에는 원격 LCP
601 커넥터 포트가 포함되어 있습니다.

표 7: 필드버스 확장 카드와 주문 번호

옵션 카드 주문 번호

VLT® Soft Starter MCD 600 Modbus RTU 175G0127

VLT® Soft Starter MCD 600 프로피버스 175G0128

VLT® Soft Starter MCD 600 DeviceNet 175G0129

VLT® Soft Starter MCD 600 Modbus TCP 175G0130

VLT® Soft Starter MCD 600 EtherNet/IP 175G0131

VLT® Soft Starter MCD 600 PROFINET 175G0132

VLT® Soft Starter MCD 600 펌프 어플리케이션 175G0133

3.7.2 원격 LCP 601

VLT® Soft Starter MCD 600 소프트 스타터는 소프트 스타터와 최대 3 m (9.8 ft) 거리에 장착된 원격 LCP와 함께 사용할 수 있습니다.

각각의 확장 카드에는 LCP 연결 포트가 포함되어 있거나 전용 LCP 커넥터 카드를 사용할 수도 있습니다.

원격 LCP 601 확장 카드의 주문 번호: 175G0134.

3.7.3 핑거 가드 키트

핑거 가드는 신체 안전을 보장할 수 없습니다. 핑거 가드는 소프트 스타터 단자에 걸쳐 장착하여 통전 단자에 실수로 접촉하지 않게
합니다. 핑거 가드는 직경 22 mm 이상의 케이블과 함께 사용 시 IP20 보호를 제공합니다.

핑거 가드는 모델 MCD6-0144B ~ MCD6-0579B와 호환됩니다.

핑거 가드 키트의 주문 번호: 175G0186.

3.7.4 소프트 스타터 관리 소프트웨어

VLT® Soft Starter MCD 600에는 USB 플래시 인터페이스가 설치되어 있습니다. USB 플래시는 FAT32 형식으로 포맷해야 합니다. 플래

시를 포맷하려면 표준 플래시 스틱(최소 4 MB)을 USB 포트에 연결할 때 PC의 지침을 따릅니다. VLT® Motion Control Tool MCT 10은
셋업 파일을 USB 플래시 스틱에 전송합니다. 소프트 스타터로 셋업 파일을 불러오려면 6.7.1 절차 저장 및 불러오기에 설명된 대로

LCP를 사용합니다.

VLT® Motion Control Tool MCT 10은 소프트 스타터를 관리하는데 도움이 됩니다. 자세한 정보는 현지 공급업체에 문의하십시오.

VLT® Motion Control Tool MCT 10 관련 문서는 www.danfoss.com/en/search/?filter=type%3Adocumentation에서 다운로드할 수 있습니
다.

3.8 주 콘택터

주 콘택터는 정지된 상태에서 네트워크의 전압 간섭으로부터 소프트 스타터를 보호할 용도로 권장됩니다. 연결된 모터의 FLC 등급
이상의 AC3 등급 콘택터를 선택합니다.

18 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

K1

K1

1

2

4

3

e77ha794.10

운전 지침서 | VLT® Soft Starter MCD 600

주 콘택터 출력(13, 14)을 사용하여 콘택터를 제어합니다.

주 콘택터의 결선은 5.8 일반적인 설치의 illustration 12를 참조하십시오.

시스템 설계

경고

감전 위험
소프트 스타터가 내부 델타 구성에 결선되어 있으면 모터 권선 일부가 라인 전력에 항상 (소프트 스타터 전원이 꺼진 경우에

도) 연결되어 있습니다. 이러한 상황은 사망 또는 중상을 야기할 수 있습니다.

내부 델타 구성에서 소프트 스타터를 연결할 때는 항상 주 콘택터 또는 션트 트립 회로 차단기를 설치합니다.

-

3.9 회로 차단기

소프트 스타터가 트립하는 경우 모터 회로를 절연하기 위해 주 콘택터 대신 션트 트립 회로 차단기를 사용할 수 있습니다. 션트 트
립 메커니즘은 회로 차단기의 공급측이나 별도의 제어 공급에서 전원을 공급받아야 합니다.

3.10 역률 보정

역률 보정을 사용하는 경우, 전용 콘택터를 사용하여 컨덴서를 접속합니다.

VLT® Soft Starter MCD 600를 사용하여 역률 보정을 제어하려면 PFC 콘택터를 구동으로 설정된 프로그래밍 가능 릴레이에 연결합니
다. 모터가 정격 속도에 도달하면 릴레이는 닫히고 역률 보정이 접속됩니다.

1 소프트 스타터

2 프로그래밍 가능한 출력(설정=구동)

3 역률 보정 콘택터

4 역률 보정

그림 5: 연결 다이어그램

주의

장비 손상
출력측에 역률 보정 컨덴서를 연결하면 소프트 스타터가 손상됩니다.

항상 소프트 스타터의 입력측에 역률 보정 컨덴서를 연결합니다.

-

소프트 스타터 릴레이 출력을 사용하여 역률 보정을 직접 접속하지 마십시오.

-

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 19

운전 지침서 | VLT® Soft Starter MCD 600

시스템 설계

3.11 단락 보호 장치

모터 회로 보호 구조 설계 시 소프트 스타터 및 콘택터에 관한 IEC 60947-4-1 표준은 소프트 스타터와 관련하여 다음과 같이 2가지
유형의 구성을 정의합니다.

• 유형 1 구성.

• 유형 2 구성.

3.11.1 유형 1 구성

유형 1 구성은 소프트 스타터의 출력측에 단락이 있는 경우, 반드시 신체 상해 및 설비 손상의 위험 없이 결함을 해결하도록 요구합
니다. 소프트 스타터가 결함 후 운전 상태를 유지해야 한다는 요구사항은 없습니다. 소프트 스타터를 다시 운전하게 하기 위해서는
부품의 수리 및 교체가 필요합니다.

HRC 퓨즈(Ferraz/Mersen AJT 퓨즈 등)는 IEC 60947-4-2 표준에 따라 유형 1 구성에 사용할 수 있습니다.

3.11.2 유형 2 구성

유형 2 구성은 소프트 스타터의 출력측에 단락이 있는 경우, 반드시 신체 상해 또는 소프트 스타터 손상의 위험 없이 결함을 해결하
도록 요구합니다.

유형 2 구성은 결함이 해결되고 나면 공인 기사가 끊어진 퓨즈를 교체하고 콘택터에 용접 문제가 없는지 확인할 수 있는 장점이 있
습니다. 이후 소프트 스타터는 다시 운전이 가능합니다.

유형 2 회로 보호용 반도체 퓨즈는 모터 분기 회로 보호의 일부인 HRC 퓨즈 또는 MCCB의 추가 퓨즈입니다.

주의

직류 제동
높은 제동 토오크 설정은 모터가 정지하는 동안 최대 모터 DOL의 피크 전류가 전달될 수 있습니다.

모터 분기 회로에 설치된 보호 퓨즈가 적절히 선택되었는지 확인합니다.

-

주의

분기 회로 보호 없음
일체형 솔리드스테이트 단락 회로 보호는 분기 회로 보호를 제공하지 않습니다.

국제 전기 규정 및 기타 추가적인 국내 규정에 따라 분기 회로 보호를 제공합니다.

-

3.12 단락 보호 장치를 사용한 IEC 구성

이러한 퓨즈는 10초 동안 300% FLC의 기동 전류를 기초로 하여 선택되었습니다.

표 8: IEC 퓨즈

정격 등급 [A]

MCD6-0020B 24 1150 40NHG000B 170M3010

20 | Danfoss A/S © 2018.10

SCR I2t (A2s)

유형 1 구성 480 V AC, 65 kA Bussmann
NH 퓨즈 링크

유형 2 구성 690 V AC, 65 kA Buss­mann DIN 43 653

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

시스템 설계

정격 등급 [A]

MCD6-0034B 42 7200 63NHG000B 170M3013

MCD6-0042B 52 80NHG000B

MCD6-0063B 64 15000 100NHG000B 170M3014

MCD6-0069B 69

MCD6-0086B 105 80000 160NHG00B 170M3015

MCD6-0108B 115

MCD6-0129B 135 125000 170M3016

MCD6-0144B 184 320000 250NHG2B 170M3020

MCD6-0171B 200

MCD6-0194B 229 315NHG2B

MCD6-0244B 250 170M3021

MCD6-0287B 352 202000 355NHG2B 170M6009

MCD6-0323B 397 400NHG2B

MCD6-0410B 410 320000 425NHG2B 170M6010

MCD6-0527B 550 781000 630NHG3B 170M6012

SCR I2t (A2s)

유형 1 구성 480 V AC, 65 kA Bussmann
NH 퓨즈 링크

유형 2 구성 690 V AC, 65 kA Buss­mann DIN 43 653

MCD6-0579B 579

3.13 단락 보호 장치를 사용한 UL 구성

3.13.1 표준 결함 단락 전류 정격

명시된 암페어 수준(대칭 rms), 600 V AC(최대)보다 작은 용량의 회로에서 사용하기에 적합합니다.

표 9: 최대 퓨즈 등급 [A] - 표준 결함 단락 전류

모델 정격 등급 [A]

MCD6-0020B 24 5 kA

MCD6-0034B 42

MCD6-0042B 52 10 kA

MCD6-0063B 64

MCD6-0069B 69

MCD6-0086B 105

MCD6-0108B 120

MCD6-0129B 135

3 사이클 단락 등급 @600 V AC

(1)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 21

운전 지침서 | VLT® Soft Starter MCD 600

시스템 설계

모델 정격 등급 [A]

3 사이클 단락 등급 @600 V AC

(1)

MCD6-0144B 184 18 kA

MCD6-0171B 225

MCD6-0194B 229

MCD6-0244B 250

MCD6-0287B 352

MCD6-0323B 397

MCD6-0410B 410 30 kA

MCD6-0527B 550

MCD6-0579B 580

1

NEC에 따른

규격의 수록된 퓨즈 또는 회로 차단기로 보호하는 경우, 향후 특정 전류 수준이 예상되는 회로에 사용하기에 적합합니다

.

3.13.2 고결함 단락 전류 정격

표 10: 최대 퓨즈 등급 [A] - 고결함 단락 전류

모델 정격 등급 [A] 단락 등급 @480 V AC 최대

수록된 퓨즈 등급 [A]

(1)

퓨즈 등급

MCD6-0020B 24 65 kA 30 모두 (J, T, K-1, RK1, RK5)

(1)

MCD6-0034B 42 50

MCD6-0042B 52 60

MCD6-0063B 64 80

MCD6-0069B 69 80

MCD6-0086B 105 125 J, T, K-1, RK1

MCD6-0108B 115 125

MCD6-0129B 135 150

MCD6-0144B 184 200 J, T

MCD6-0171B 200 225

MCD6-0194B 229 250

MCD6-0244B 250 300

MCD6-0287 352 400 모두 (J, T, K-1, RK1, RK5)

MCD6-0323B 397 450

MCD6-0410B 410 450

MCD6-0527B 550 600

MCD6-0579B 580 600

1

명시된 클래스 및 등급의 퓨즈로 보호할 경우

, 65,000 rms 대칭

암페어

, 480 V AC(최대)보다 작은

용량의 회로에서 사용하기에 적합합니다

22 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

표 11: 회로 차단기 - 고결함 단락 전류

시스템 설계

모델 정격 등급 [A]

차단기 1: Eaton (등급, A)

(1)

차단기 2: GE (등급, A)

(1)

차단기 3: LS (등급, A)

(1) (2)

MCD6-0020B 24 HFD3030 (30 A) SELA36AT0060 (60 A) UTS150H-xxU-040 (40 A)

MCD6-0034B 42 HFD3050 (50 A) UTS150H-xxU-050 (50 A)

MCD6-0042B 52 HFD3060 (60 A) UTS150H-xxU-060 (60 A)

MCD6-0063B 64 HFD3100 (100 A) SELA36AT0150 (150 A) UTS150H-xxU-100 (100 A)

MCD6-0069B 69

MCD6-0086B 105 HFD3125 (125 A) UTS150H-xxU-125 (125 A)

MCD6-0108B 115

MCD6-0129B 135 HFD3150 (150 A) UTS150H-xxU-150 (150 A)

MCD6-0144B 184 HFD3250 (250 A) SELA36AT0250 (250 A) UTS150H-xxU-250 (250 A)

MCD6-0171B 200

MCD6-0194B 229

MCD6-0244B 250 HFD3300 (300 A) SELA36AT0400 (400 A) UTS150H-xxU-300 (300 A)

MCDF6-0287B 352 HFD3400 (400 A) SELA36AT0600 (600 A) UTS150H-xxU-400 (400 A)

MCD6-0323B 397

MCD6-0410B 410 HFD3600 (600 A) UTS150H-xxU-600 (600 A)

MCD6-0527B 550 UTS150H-xxU-800 (800 A)

MCD6-0579B 580 UTS150H-NG0-800

1

이 표에 수록된 회로 차단기로 보호할 경우

2

LS 회로

차단기의 경우

, xx는 FM, FT 또는 AT를

, 65,000 rms 대칭

의미합니다

.

암페어

, 480 V AC(최대)보다 작은

용량의 회로에서 사용하기에 적합합니다

.

3.14 유형 2 구성을 위한 퓨즈 선정

유형 2 구성은 반도체 퓨즈를 사용하면 됩니다. 이러한 퓨즈는 모터 기동 전류를 전달할 수 있어야 하며 총 클리어링 I2t가 소프트 스
타터 SCR의 I2t보다 낮아야 합니다.

VLT® Soft Starter MCD 600를 위해 반도체 퓨즈를 선택할 때는 table 12의 I2t 값을 사용합니다.

반도체 퓨즈 선정에 관한 자세한 정보는 현지 공급업체에 문의하십시오.

표 12: 반도체 퓨즈의 SCR 값

모델

MCD6-0020B 1150

MCD6-0034B 7200

MCD6-0042B

MCD6-0063B 15000

SCR I2t [A2s]

MCD6-0069B

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 23

운전 지침서 | VLT® Soft Starter MCD 600

시스템 설계

모델

MCD6-0086B 80000

MCD6-0108B

MCD6-0129B 125000

MCD6-0144B 320000

MCD6-0171B

MCD6-0194B

MCD6-0244B

MCD6-0287B 202000

MCD6-0323B

MCD6-0410B 320000

MCD6-0527B 781000

MCD6-0579B

SCR I2t [A2s]

24 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

사양

4 사양

4.1 공급

주전원 전압 (L1, L2, L3)

MCD6-xxxxB-T5 200–525 V AC (±10%)

MCD6-xxxxB-T7 380–690 V AC (±10%)
제어 전압 (A7, A8, A9)

MCD6-xxxxB-xx-CV2 (A8, A9) 110–120 V AC (+10%/-15%), 600 mA

MCD6-xxxxB-xx-CV2 (A7, A9) 220–240 V AC (+10%/-15%), 600 mA

MCD6-xxxxB-xx-CV1 (A8, A9) 24 V AC/V DC (±20%), 2.8 A

주전원 주파수 50–60 Hz (±5 Hz)
정격 절연 전압 690V AC
정격 임펄스 내전압 6 kV
형식 명칭 바이패스 또는 연속형 반도체 모터 스타터 형식 1

4.2 단락 기능

반도체 퓨즈와 함께 작동 유형 2

HRC 퓨즈와 함께 작동 유형 1

4.3 전자기 기능(EU 규정 2014/35/EU 준수)

EMC 방지 IEC 60947-4-2
EMC 방사 IEC 60947-4-2 등급 B

4.4 입력

정격 입력 활성 24 V DC, 8 mA (대략적인 수치)
모터 써미스터(TER-05, TER-06) 트립 >3.6 kΩ, 리셋 >1.6 kΩ

4.5 출력

릴레이 출력 10 A @ 250 V AC 저항, 5 A @ 250 V AC AC15 pf 0.3
주 콘택터(13, 14) 상시 개방(NO)
릴레이 출력 A (21, 22, 23) 전환
릴레이 출력 B (33, 34) 상시 개방(NO)
아날로그 출력 (AO-07, AO-08)
최대 부하 600 Ω (12 V DC @ 20 mA)
정확도 ±5%

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 25

운전 지침서 | VLT® Soft Starter MCD 600

사양

4.6 환경

작동 온도 -10 - +60 °C (14–140 °F), 용량 감소 시 40 °C (104 °F) 초과
보관 온도 -25 - +60 °C (-13 - +140 °F)
작동 고도 0–1000 m (0–3280 ft), 용량 감소 시 1000 m (3280 ft) 초과
습도 5–95% 상대 습도
오염 정도 오염 정도 3
진동 IEC 60068-2-6
보호

MCD6-0020B~MCD6-0129B IP20

MCD6-0144B~MCD6-0579B IP00

4.7 열 소실율

기동 중 암페어당 4.5 W
구동 중

MCD6-0020B~MCD6-0042B 약 ≤ 35 W
MCD6-0063B~MCD6-0129B 약 ≤ 50 W
MCD6-0144B~MCD6-0244B 약 ≤ 120 W
MCD6-0287B~MCD6-0579B 약 ≤ 140 W

4.8 모터 과부하 보호

파라미터

1-4 - 1-6의 초기 설정은 다음과 같은 모터 과부하 보호를 제공합니다. 클래스 10, FLA의 트립 전류 105% 또는 그와 동등한

보호

4.9 인증서

CE EN 60947-4-2

UL/C-UL UL 508
선박 Lloyds Marine No 1 사양

ABS

DNV

4.10 운전 수명(내부 바이패스 접점)

예상 운전 수명 100000회 운전

26 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

5 설치

5.1 안전 지침

일반 안전 지침은 2.3 안전 주의사항을 참조하십시오.

경고

유도 전압
나란히 배선된 출력 모터 케이블의 유도 전압은 장비가 꺼져 있거나 잠겨 있어도 장비 컨덴서를 충전할 수 있습니다. 출력

모터 케이블을 별도로 구동하지 못하거나 차폐 케이블을 사용하지 않으면 사망 또는 중상으로 이어질 수 있습니다.

출력 모터 케이블을 분리 설치합니다.

-

차폐 케이블을 사용합니다.

-

경고

의도하지 않은 기동
소프트 스타터가 교류 주전원, 직류 공급 또는 부하 공유에 연결되어 있는 경우, 모터는 언제든지 기동할 수 있습니다. 프로

그래밍, 서비스 또는 수리 작업 중에 의도하지 않은 기동이 발생하면 사망, 중상 또는 자산의 파손으로 이어질 수 있습니다.
모터는 외부 스위치, 필드버스 명령이나 LCP의 입력 지령 신호를 통해서나 결함 조건 해결 후에 기동할 수 있습니다.

파라미터를 프로그래밍하기 전에 LCP의 [Off/Reset]를 누릅니다.

-

소프트 스타터를 주전원에서 연결 해제합니다.

-

소프트 스타터를 교류 주전원, 직류 공급장치 또는 부하 공유에 연결하기 전에 소프트 스타터, 모터 및 관련 구동 장비를

-

완벽히 배선 및 조립합니다.

외부 안전 시스템(예: 비상 정지 또는 결함 감지기)을 통해 제어할 수 있는 절연 스위치 및 회로 차단 장치(예: 전원 콘택

-

터)를 이용하여 소프트 스타터에 전원 공급을 설치합니다.

설치

5.2 명령 소스

디지털 입력, 원격 LCP 601, 통신 네트워크, 스마트 카드 또는 예약 자동 기동/정지를 통해 소프트 스타터를 기동 및 정지합니다. Set-
up Tools (셋업 도구) 또는

원격 LCP가 설치되어 있는 경우, [CMD/Menu] 키를 누르면 Set-up Tools (셋업 도구)의 Command Source (명령 소스) 기능에 직접 접근
할 수 있습니다.

파라미터

1-1 Command Source (명령 소스)를 통해 명령 소스를 셋업합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 27

운전 지침서 | VLT® Soft Starter MCD 600

5.3 소프트 스타터의 셋업

절차

1. 소프트 스타터를 장착합니다( 3.6 물리적 설치/냉각 여유 공간 참조).

2. 제어 배선을 연결합니다( 5.4.1 입력 단자 참조).

3. 소프트 스타터에 제어 전압을 적용합니다.

4. 다음과 같이 (Quick Set-up (단축 설정)에 수록된) 어플리케이션을 구성합니다.

A [Menu]를 누릅니다.

B [Menu/Store]를 눌러 Quick Set-up (단축 설정) 메뉴를 엽니다.

C 목록을 스크롤하여 해당 어플리케이션을 찾습니다.

D [Menu/Store]를 눌러 구성 프로세스를 시작합니다(

5. 다음과 같이 (Quick Set-up (단축 설정)에 수록되지 않은) 어플리케이션을 구성합니다.

A [Back]을 눌러 메뉴로 돌아갑니다.

B [▿]를 눌러 Main Menu (주 메뉴)로 이동하고 [Menu/Store]를 누릅니다.

C Motor Details (

하 전류

D 모터 정격 부하 전류(FLC)와 일치하도록

E [Menu/Store]를 눌러 설정을 저장합니다.

6. [Back]을 반복해서 눌러 Main Menu (주 메뉴)를 닫습니다.

7. (선택사항) 내장 시뮬레이션 도구를 사용하여 제어 배선이 올바르게 연결되어 있는지 확인합니다(

8. 소프트 스타터 전원을 끕니다.

9. 모터 케이블을 소프트 스타터 출력 단자 2/T1, 4/T2, 6/T3에 연결합니다.

10. 주전원 공급 케이블을 소프트 스타터 입력 단자 1/L1, 3/L2, 5/L3에 연결합니다(

이제 소프트 스타터는 모터를 제어할 수 있습니다.

모터 세부 정보

)를 편집합니다.

)로 이동하고 [Menu/Store]를 두 번 누른 다음

파라미터

5.9 Quick Set-up (단축 설정) 참조).

파라미터

1-2 Motor Full Load Current (모터 정격 부하 전류)를 설정합니다.

5.7 전원 종단부 참조).

1-2 Motor Full Load Current (모터 정격

설치

부

6.5 시뮬레이션 실행 참조).

5.4 입력

주의

제어 입력은 소프트 스타터에서 전원이 공급됩니다. 제어 입력 단자에 외부 전압을 적용하지 마십시오.

참고

제어 입력에 연결되는 케이블은 반드시 주전원 전압 및 모터 배선으로부터 분리해야 합니다.

28 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

READY

RUN

TRIP

LOCAL

Exit

Reset

Menu
Store

VLT

®

Soft Starter

2/T1

4/T2

6/T3

1/L1 3/L2

5/L3

AO-08

AO-07

DI-B

DI-A

COM+

START

COM+

RESET

TER-06

TER-05

e77ha718.10

운전 지침서 | VLT® Soft Starter MCD 600

5.4.1 입력 단자

설치

TER-05, TER-06 모터 써미스터 입력

RESET, COM+ 리셋 입력

START, COM+ 기동/정지 입력

DI-A, COM+ 프로그래밍 가능한 입력 A (초기 설정 = Input trip (N/O) (입력 트립 (N/O)))

DI-B, COM+ 프로그래밍 가능한 입력 B (초기 설정 = Input trip (N/O) (입력 트립 (N/O)))

USB 포트(플래시용, PC 직접 연결 안함)

그림 6: 입력 단자

5.4.2 모터 써미스터

모터 써미스터는 VLT® Soft Starter MCD 600에 직접 연결할 수 있습니다. 써미스터 회로의 저항이 약 3.6 kΩ을 초과하거나 20 Ω 미만
으로 낮아지면 소프트 스타터가 트립합니다.

써미스터는 직렬로 결선되어야 합니다. 써미스터 회로는 차폐 케이블로 배선되어야 하며 접지와 다른 모든 전원 및 제어 회로로부
터 전기적으로 절연되어야 합니다.

써미스터 입력은 기본적으로 비활성화되어 있지만 써미스터가 감지되면 자동으로 활성화합니다. 써미스터가 MCD 600에
연결된 적이 있지만 더 이상 필요 없는 경우, 써미스터 리셋 기능을 사용하여 써미스터를 비활성화합니다. 써미스터 리셋은

참고

Set-up Tools (셋업 도구)를 통해 접근할 수 있습니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 29

RESET

COM+

START

A

B

e77ha721.10

운전 지침서 | VLT® Soft Starter MCD 600

5.4.3 기동/정지

VLT® Soft Starter MCD 600에는 2-와이어 제어가 필요합니다.

A 리셋

B 기동/정지

그림 7: 기동/정지 제어 배선

설치

주의

기동 시도
제어 전압이 적용되었을 때 기동 입력이 닫혀 있으면 소프트 스타터는 기동을 시도합니다.

제어 전압을 적용하기 전에 기동/정지 입력이 열려 있는지 확인합니다.

-

참고

파라미터

용합니다.

5.4.4 리셋/스타터 사용 안함

리셋 입력(RESET, COM+)은 NC가 초기 설정입니다. 리셋 입력이 열린 경우, 소프트 스타터는 기동하지 않습니다. 이후 표시창에 Not
ready (준비 안됨)가 표시됩니다.

소프트 스타터가 구동 중일 때 리셋이 열리면 소프트 스타터는 전원을 제거하고 모터의 코스팅 정지를 허용합니다.

1-1 Command Source (명령 소스)가 Digital Input (

디지털 입력

)으로 설정된 경우, MCD 600는 제어 입력의 명령만 수

참고

리셋 입력은 NO 또는 NC 운전으로 구성할 수 있습니다.
습니다.

파라미터

7-9 Reset/Enable Logic (리셋/논리

사용함

)에서 선택할 수 있

5.4.5 프로그래밍 가능한 입력

프로그래밍 가능한 입력(DI-A, COM+ 및 DI-V, COM+)을 사용하면 외부 장치로 소프트 스타터를 제어할 수 있습니다. 프로그래밍 가
능한 입력의 작동은

30 | Danfoss A/S © 2018.10

파라미터

7-1 - 7-8에서 제어됩니다.

AQ262141844215ko-000201 / 175R1174

READY

RUN

TRIP

LOCAL

Exit

Reset

Menu
Store

VLT

®

Soft Starter

2/T1

4/T2

6/T3

1/L1 3/L2

5/L3

AO-08

AO-07

DI-B

DI-A

COM+

START

COM+

RESET

TER-06

TER-05

34

33

23

22

21

14

13

e77ha719.10

운전 지침서 | VLT® Soft Starter MCD 600

설치

5.4.6 USB 단자

USB 포트는 구성 파일을 업로드하거나 소프트 스타터에서 파라미터 설정 및 이벤트 기록 정보를 다운로드하는데 사용할 수 있습
니다. 자세한 내용은 6.7 USB Save & Load (USB 저장 및 불러오기)을 참조하십시오.

5.5 출력

5.5.1 출력 단자

AO-07, AO-08 아날로그 출력

13, 14 주 콘택터 출력

21, 22, 23 릴레이 출력 A (초기 설정 = 구동)

33, 34 릴레이 출력 B (초기 설정 = 구동)

그림 8: 출력 단자

5.5.2 아날로그 출력

VLT® Soft Starter MCD 600에는 아날로그 출력이 있으며 관련 장비에 연결하여 모터 성능을 감시할 수 있습니다. 아날로그 출력의 작

동은

파라미터

9-1 - 9-4에서 제어됩니다.

5.5.3 주 콘택터 출력

주 콘택터 출력(13, 14)은 소프트 스타터가 기동 명령을 수신하자마자 닫히고 소프트 스타터가 모터를 제어하는 동안 (모터가 코스
팅 정지하거나 소프트 정지가 종료할 때까지) 폐쇄 상태를 그대로 유지합니다. 주 콘택터 출력은 소프트 스타터가 트립하는 경우에
도 열립니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 31

READY RUN TRIP LOCAL

Exit

Reset

Menu
Store

VLT

®

Soft Starter

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

A9

A8

A7

e77ha720.10

운전 지침서 | VLT® Soft Starter MCD 600

참고

일부 전자식 콘택터 코일은 PCB 장착 릴레이를 직접 스위칭하는데 적합하지 않습니다. 적합성 여부는 콘택터 제조업체/공
급업체에 문의하십시오.

5.5.4 프로그래밍 가능한 출력

프로그래밍 가능한 출력(21, 22, 23 및 33, 34)은 소프트 스타터의 상태를 보고하거나 관련 장비를 제어할 수 있습니다.

설치

프로그래밍 가능한 출력의 작동은

5.6 제어 전압

5.6.1 제어 전압 단자

파라미터

8-1 - 8-6에서 제어됩니다.

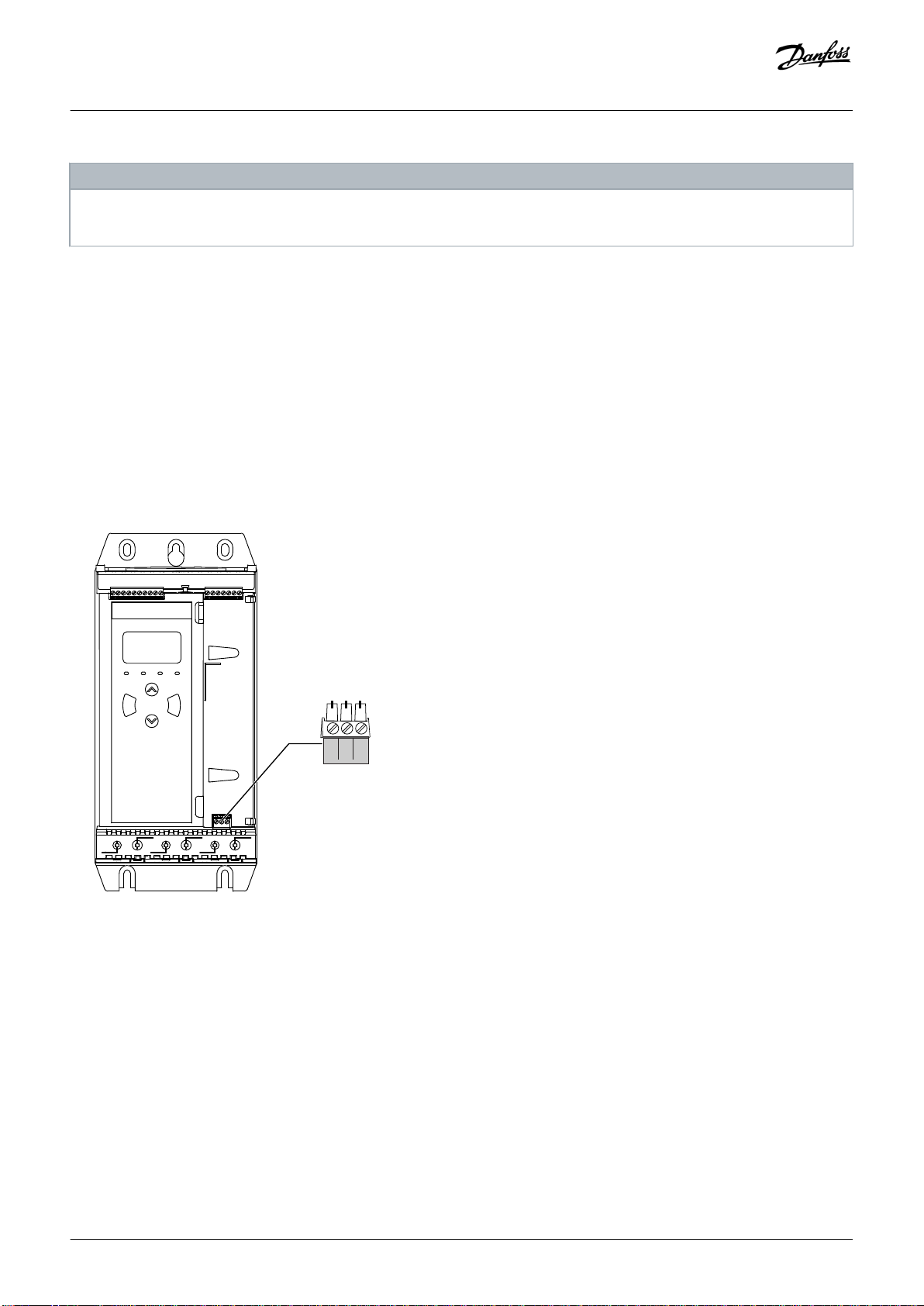

그림 9: 제어 전압 단자

사용 중인 공급 전압에 따라 제어 공급을 연결합니다.

• MCD6-xxxxB-xx-CV2 (110–120 V AC): A8, A9.

• MCD6-xxxxB-xx-CV2 (220–240 V AC): A7, A9.

• MCD6-xxxxB-xx-CV1 (24 V AC/V DC): A8, A9.

32 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha646.11

e77ha648.11

e77ha647.11

e77ha649.11

운전 지침서 | VLT® Soft Starter MCD 600

설치

5.6.2 UL 준수 설치

MCD6-0144B - MCD6-0579B의 UL 준수를 위해서는 설치 위치에 적용 가능한 전기 규정에 따라 제어 회로 공급(A7, A8, A9)에 보조 또
는 분기 회로 과전류 보호를 사용해야 합니다.

5.7 전원 종단부

경고

감전 위험
모델 MCD6-0144B ~ MCD6-0579B는 IP00이며 단자를 만질 경우 감전 위험에 노출됩니다.

소프트 스타터에 핑거 가드 키트를 설치합니다.

-

외함 내부에 소프트 스타터를 설치합니다.

-

VLT® Soft Starter MCD 600의 전원 입력 및 출력 단자는 장치의 하단에 있습니다.

• 모델 MCD6-0020B~MCD6-0129B는 케이지 클램프를 사용합니다. 정격이 75 °C (167 °F) 이상인 구리 편조 또는 솔리드 도체를 사
용합니다.

• 모델 MCD6-0144B~MCD6-0579B는 버스바를 사용합니다. 정격이 60/75 °C (140/167 °F)인 구리 또는 알루미늄 도체(편조 또는 솔

리드)를 사용합니다.

참고

일부 장치의 경우, 알루미늄 버스바를 사용합니다. 전원 종단부 연결 시에는 (에머리 또는 스레인리스강 브러시를 사용하
여) 표면 접점 영역을 전체적으로 청소하고 부식을 방지하기 위해 적절한 조인트 컴파운드를 사용합니다.

표 13: 전원 종단부, MCD6-0020B~MCD6-0129B

MCD6-0020B~MCD6-0129B

케이블 규격:
6–70 mm

(AWG 10–2/0)

토오크: 4 Nm
(2.9 ft-lb)

14 mm (0.55 in)

2

Torx T20 x 150

일자 7 mm x
150

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 33

6 mm

0.24 in

10 mm

0.4 in

20 mm

0.8 in

9 mm

(M8)

e77ha722.10

6 mm

0.24 in

17 mm

0.7 in

34 mm

1.7 in

13 mm

(M12)

e77ha723.10

운전 지침서 | VLT® Soft Starter MCD 600

표 14: 전원 종단부, MCD6-0144B~MCD6-0244B 및 MCD6-0287B~MCD6-0579B

MCD6-0144B~MCD6-0244B MCD6-0287B~MCD6-0579B

설치

19 Nm (14 ft-lb)

참고

설비에 직경이 큰 케이블이 필요한 경우, 작은 케이블 2개로 버스바의 양쪽 끝을 하나씩 종단할 수 있습니다.

5.7.1 배선 커넥터

와이어 규격, 재질 및 어플리케이션 요구사항에 따라 커넥터를 선택합니다.

모델 MCD6-0144B - MCD6-0579B의 경우, 압축 커넥터가 권장됩니다. 권장되는 크리핑 도구는 TBM8-750입니다.

표 15: 권장 러그

66 Nm (49 ft-lb)

모델 예시 커넥터 - 알루미늄 케이블 예시 커넥터 - 구리 케이블

MCD6-0144B 61162 60150

MCD6-0171B 61165 60156

MCD6-0194B 61171 60165

MCD6-0244B

MCD6-0287B 61162 60150

MCD6-0352B 61165 60156

MCD6-0410B 60156

MCD6-0527B 61178 60171

MCD6-0579B

5.7.2 모터 연결부

VLT® Soft Starter MCD 600는 모터 인라인 또는 내부 델타에 연결할 수 있습니다(이를 3-와이어 및 6-와이어 연결이라고도 함). 내부

델타에 연결할 때는
인 또는 내부 델타에 연결되는지 자동으로 감지하고 올바른 내부 델타 전류 수준을 계산합니다.

파라미터

1-2 Motor Full Load Current (모터 정격 부하 전류)에 알맞은 FLC를 입력합니다. MCD 600는 모터가 인라

34 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha726.10

14

13

K1

K1F1

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

M

3

운전 지침서 | VLT® Soft Starter MCD 600

설치

참고

소프트 스타터가 모터 연결을 올바르게 감지하지 못하는 경우,

5.7.2.1 인라인 설치

K1 주 콘택터(강력 권장)

파라미터

20-6 Motor Connection (모터 연결)을 사용합니다.

F1

퓨즈 또는 회로 차단기(선택사항)

()

)

13, 14 주 콘택터 출력

퓨즈 또는 회로 차단기를 사용하지 않으면 보증이 무효화됩니다

그림 10: 인라인 설치의 배선

.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 35

M

3

U1(1) U2(4)

V1(2)

V2(5)

W1(3) W2(6)

K1

F1

e77ha727.10

14

13

K1

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

운전 지침서 | VLT® Soft Starter MCD 600

5.7.2.2 내부 델타 설치

설치

K1 주 콘택터

F1

퓨즈 또는 회로 차단기(선택사항)

()

)

13, 14 주 콘택터 출력

퓨즈 또는 회로 차단기를 사용하지 않으면 보증이 무효화됩니다

그림 11: 내부 델타 설치의 배선

.

5.8 일반적인 설치

VLT® Soft Starter MCD 600는 주 콘택터(AC3 정격)가 함께 설치됩니다. 제어 전압은 콘택터의 입력측에서 공급되어야 합니다.

주 콘택터는 주 콘택터 출력(13, 14)으로 제어됩니다.

36 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

22

21

6/T3

2/T1

13

14

4/T2

44

33

23

AO-07

AO-08

TER-06

TER-05

START

COM+

DI-A

DI-B

COM+

A9

A8

A7

5/L3

3/L2

RESET

1/L1

F1

S1

S2

K1

K1

(L/+) (N/# )

A

#

+

M

7

6

5

3

2

1

10

4

9

8

e77ha728.10

운전 지침서 | VLT® Soft Starter MCD 600

설치

1 3상 공급

2 모터

3 제어 전압(소프트 스타터)

4 디지털 입력

5 모터 써미스터 입력

6 릴레이 출력

7 아날로그 출력

8 제어 전압(외부 장비)

9 파일럿 램프

10 통신/스마트 카드 확장 포트

K1 주 콘택터

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 37

운전 지침서 | VLT® Soft Starter MCD 600

F1 반도체 퓨즈

RESET, COM+ (S1) 리셋

START, COM+ (S2) 기동/정지

DI-A, COM+ 프로그래밍 가능한 입력 A (초기 설정 = Input trip (N/O) (입력 트립 (N/O)))

DI-B, COM+ 프로그래밍 가능한 입력 B (초기 설정 = Input trip (N/O) (입력 트립 (N/O)))

TER-05, TER-06 모터 써미스터 입력

13, 14 주 콘택터 출력

21, 22, 23 릴레이 출력 A (초기 설정 = Run (구동))

33, 34 릴레이 출력 B (초기 설정 = Run (구동))

AO-07, AO-08 아날로그 출력

그림 12: 설치 예시

5.9 Quick Set-up (단축 설정)

설치

Quick Set-up (단축 설정)을 사용하면 공통 어플리케이션을 위해 소프트 스타터를 구성하기가 용이합니다. VLT® Soft Starter MCD
600는 가장 공통적인 설치 파라미터를 안내하며 어플리케이션을 위한 일반적인 설정을 제시합니다. 정확한 요구사항을 충족하도

록 각각의 파라미터를 조정합니다.

다른 모든 파라미터는 초기 설정값으로 유지됩니다. 다른 파라미터 값을 변경하거나 초기 설정을 검토하려면 Main Menu (주 메뉴)
를 사용합니다(자세한 내용은 10.4 파라미터 목록 참조).

항상 모터 명판 FLC와 일치하도록

표 16: 공통 어플리케이션을 위해 제시된 설정

어플리케이션 기동 모드 가감

펌프 원심 적응형 제어10 200 500 조기 가속 적응형 제어 15 지연 감속

펌프 보어 적응형 제어3 200 500 조기 가속 적응형 제어 3 지연 감속

펌프 유압식 정전류 2 200 350 해당 없음 코스팅 정지 해당 없음 해당 없음

팬 (댐핑된 경우) 정전류 2 200 350 해당 없음 코스팅 정지 해당 없음 해당 없음

팬 (댐핑이 안된
경우)

정전류 2 200 450 해당 없음 코스팅 정지 해당 없음 해당 없음

파라미터

속 시
작 시
간 [s]

1-2 Motor Full Load Current (모터 정격 부하 전류)를 설정합니다.

초기
전류

[%]

전류
한계

[%]

적응형 기동 프로필정지 모드 정지 시간

[s]

적응형 정지 프
로필

압축기 스크류 정전류 2 200 400 해당 없음 코스팅 정지 해당 없음 해당 없음

압축기 왕복동 정전류 2 200 450 해당 없음 코스팅 정지 해당 없음 해당 없음

컨베이어 정전류 5 200 450 해당 없음 코스팅 정지 해당 없음 해당 없음

선수 추진기 정전류 5 100 400 해당 없음 코스팅 정지 해당 없음 해당 없음

띠톱 정전류 2 200 450 해당 없음 코스팅 정지 해당 없음 해당 없음

38 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

참고

적응형 기동 및 정지 프로필 설정은 적응형 제어 사용 시에만 적용합니다. 다른 모든 기동 및 정지 모드에서는 이 설정이 무
시됩니다.

설치

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 39

운전 지침서 | VLT® Soft Starter MCD 600

셋업 도구

6 셋업 도구

6.1 소개

Set-up Tools (셋업 도구)에는 파라미터를 불러오거나 백업 파일에 파라미터를 저장하거나 소프트 스타터의 네트워크 주소를 설정
하거나 입력 및 출력의 상태를 점검하거나 써멀 모델을 리셋하거나 Run Simulation (
옵션이 포함되어 있습니다.

Set-up Tools (셋업 도구)에 접근하려면 [Menu]를 눌러 Main Menu (주 메뉴)를 열고 나서 Set-up Tools (셋업 도구)를 선택합니다.

6.2 날짜 및 시간 설정

절차

1. [Menu]를 눌러 메뉴를 엽니다.

2. Set-up Tools (셋업 도구)를 선택합니다.

3. Set Date & Time (날짜 및 시간 설정)으로 이동합니다.

4. [Menu/Store]를 눌러 편집 모드에 진입합니다.

5. [Menu/Store]와 [Back]을 눌러 편집할 날짜 또는 시간을 선택합니다.

6. [▵] 및 [▿]를 눌러 값을 변경합니다.

7. 마지막 자릿수 이후에 [Menu/Store]를 눌러 설정을 저장합니다.

동작이 완료되면 화면에 재확인 메시지가 잠깐 나타난 다음 이전 메뉴 수준으로 돌아갑니다.

시뮬레이션 실행

)을 사용하여 운전을 시험하는

6.3 명령 소스

디지털 입력, 원격 LCP 601, 통신 네트워크, 스마트 카드 또는 예약 자동 기동/정지를 통해 소프트 스타터를 기동 및 정지합니다. Set­up Tools (셋업 도구) 또는

원격 LCP가 설치되어 있는 경우, [CMD/Menu] 키를 누르면 Set-up Tools (셋업 도구)의 Command Source (명령 소스) 기능에 직접 접근
할 수 있습니다.

파라미터

1-1 Command Source (명령 소스)를 통해 명령 소스를 셋업합니다.

6.4 작동방법

LCP를 통해 소프트 스타터의 기동 및 정지가 가능합니다. [▵] [▿]를 눌러 기능을 선택한 다음 [Menu/Store]를 눌러 선택한 명령을 소
프트 스타터로 전송합니다. 사용 가능한 기능은 다음과 같습니다.

• 순간 정지(코스팅(프리런) 정지)/리셋.

• 기동.

• 정지.

6.5 시뮬레이션 실행

Context:

Run Simulation (시뮬레이션 실행)은 모터 기동, 구동 및 정지를 시뮬레이션하여 소프트 스타터 및 관련 장비가 올바르게 설치되어
있는지 확인합니다.

40 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha731.10

Run Simulation

Ready

Apply Start Signal

운전 지침서 | VLT® Soft Starter MCD 600

참고

시뮬레이션 모드 사용 시 주전원 전압에서 소프트 스타터를 연결 해제합니다.

시뮬레이션은 소프트 스타터가 준비 상태일 때만 사용할 수 있습니다.

절차

1. [Menu]를 누르고 Set-up Tools (셋업 도구)를 선택합니다.

2. Run Simulation (

3. 선택한 명령 소스에서 기동 명령을 적용합니다.

시뮬레이션 실행

소프트 스타터는 자체 기동 전 점검을 시뮬레이션하고 주 콘택터 릴레이를 닫습니다. Run (구동) LED가 점멸합니다.

)으로 이동하고 [Menu/Store]를 누릅니다.

셋업 도구

참고

주전원 전압이 연결된 경우, 오류 메시지가 나타납니다.

4. [Menu/Store]를 누릅니다.

소프트 스타터는 기동을 시뮬레이션합니다. Run (구동) LED가 점멸합니다.

5. Menu/Store를 누릅니다.

소프트 스타터는 구동을 시뮬레이션합니다.

6. 선택한 명령 소스에서 정지 명령을 적용합니다.

소프트 스타터는 정지를 시뮬레이션합니다. Run (구동) LED가 점멸합니다.

7. [Menu/Store]를 누릅니다.

Ready (준비) LED가 점멸하고 주 콘택터 릴레이가 열립니다.

8. [Menu/Store]를 누릅니다.

소프트 스타터는 각각의 프로그래밍 가능한 출력을 활성화한 후 다시 비활성화합니다.

9. [Menu/Store]를 누릅니다.

소프트 스타터는 Set-up Tools (셋업 도구)로 돌아갑니다.

6.6 설정 불러오기/저장

Context:

Load/Save Settings (설정

• 초기 설정값으로 소프트 스타터 파라미터 리셋.

• 내부 파일에서 파라미터 설정 불러오기.

• 내부 파일에 현재 파라미터 설정 저장.

사용자 파일이 저장될 때까지는 내부 파일에 초기 설정값이 포함됩니다.

불러오기/저장

)는 다음을 허용합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 41

e77ha732.10

Load/Save Settings

Load Defaults

Load User Set

Save User Set

운전 지침서 | VLT® Soft Starter MCD 600

절차

1. [Menu]를 누르고 Set-up Tools (셋업 도구)를 선택합니다.

2. Load/Save Settings (설정

불러오기/저장

)로 이동하고 [Menu/Store]를 누릅니다.

3. 필요한 기능으로 이동하고 [Menu/Store]를 누릅니다.

4. 재확인 프롬프트에서 Yes (예)를 선택하여 재확인하거나 No (

아니요

)를 눌러 취소합니다.

5. [Menu/Store]를 눌러 계속 진행합니다.

동작이 완료되면 화면에 재확인 메시지가 잠깐 나타난 다음 이전 메뉴 수준으로 돌아갑니다.

6.7 USB Save & Load (USB 저장 및 불러오기)

셋업 도구

USB Save & Load (USB 저장 및

불러오기

) 메뉴는 다음을 허용합니다.

• 외부 파일(CSV 형식)에 파라미터 설정 및 모든 이벤트 기록 입력사항 저장.

• 외부 파일(고유 형식)에 파라미터 설정 저장.

• 이전에 저장한 외부 파일에서 파라미터 설정 불러오기.

• 프로그래밍 입력이 활성화될 때 LCP에 나타낼 사용자 정의 메시지 불러오기.

참고

VLT® Soft Starter MCD 600는 FAT32 파일 시스템을 지원합니다. MCD 600 USB 기능은 NTFS 파일 시스템과 호환되지 않습니
다.

42 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha733.10

USB Save & Load

Save Params and Logs

Save Master Params

Load Master Params

운전 지침서 | VLT® Soft Starter MCD 600

6.7.1 절차 저장 및 불러오기

절차

1. 외부 드라이브를 USB 포트에 연결합니다.

2. [Menu]를 누르고 Set-up Tools (셋업 도구)를 선택합니다.

3. USB Save & Load (USB 저장 및

4. 필요한 기능으로 이동하고 [Menu/Store]를 누릅니다.

5. 재확인 프롬프트에서 Yes (예)를 선택하여 재확인하거나 No (

6. [Menu/Store]를 눌러 계속 진행합니다.

동작이 완료되면 화면에 재확인 메시지가 잠깐 나타난 다음 이전 메뉴 수준으로 돌아갑니다.

불러오기

)로 이동하고 [Menu/Store]를 누릅니다.

아니요

)를 눌러 취소합니다.

셋업 도구

6.7.2 파일 위치 및 형식

파라미터 및 기록 저장

소프트 스타터는 USB 드라이브의 상위 수준에 디렉토리를 생성하며 디렉토리 이름에는 소프트 스타터 일련 번호가 포함됩니다.
이벤트 기록 및 파라미터 설정은 개별 CSV 파일로 저장되며 소프트 스타터의 소프트웨어 및 시스템 정보는 텍스트 파일로 저장됩
니다.

마스터 파라미터 저장

소프트 스타터는 Master_Parameters.par라는 이름의 파일을 생성하고 이 파일을 USB 드라이브에 저장합니다.

마스터 파라미터 불러오기

소프트 스타터는 USB 드라이브의 상위 수준에서 Master_Parameters.par 파일을 불러옵니다. 파일은 VLT® Motion Control Tool MCT

10을 사용하여 생성 또는 편집할 수 있습니다. MCT 10 도구는 www.danfoss.com/en/service-and-support/downloads/dds/vlt-motion­control-tool-mct-10/에서 다운로드할 수 있습니다.

사용자 정의 메시지 불러오기

소프트 스타터는 USB 드라이브의 상위 수준에서 Custom_Message_A.txt 및 Custom_Message_B.txt 파일을 불러옵니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 43

e77ha730.10

e77ha734.10

Auto-Start/Stop

Start/Stop Mode

Start/Stop Sunday

Start/Stop Monday

운전 지침서 | VLT® Soft Starter MCD 600

그림 13: USB 디렉토리

셋업 도구

6.8 Auto-Start/Stop (자동 기동/정지)

Context:

소프트 스타터는 특정 시간에 모터를 자동으로 기동 및/또는 정지하거나 특정 기간 동안 반복적으로 실행하도록 구성할 수 있습니
다.

Set-up Tools (셋업 도구)의 Auto-Start/Stop (자동 기동/정지) 기능을 사용하면 자동 기동/정지 파라미터에 신속히 접근할 수 있습니
다.

절차

1. [Menu]를 누르고 Set-up Tools (

셋업 도구

)를 선택합니다.

2. Auto-Start/Stop (자동 기동/정지)로 이동하고 [Menu/Store]를 누릅니다.

3. 원하는 기능으로 이동하고 [Menu/Store]를 누릅니다.

4. 다음과 같이 필요에 따라 설정을 조정합니다.

A [Menu/Store]와 [Back]을 눌러 편집할 정보를 선택합니다.

B [▵] [▿]를 눌러 값을 변경합니다.

[Menu/Store]를 눌러 변경 내용을 저장합니다. 소프트 스타터는 변경 내용을 재확인합니다.
[Back]을 눌러 변경 내용을 취소합니다.

6.9 네트워크 주소

이더넷 네트워크에서 VLT® Soft Starter MCD 600를 사용하려면 다음에 대한 별도의 주소가 구성되어야 합니다.

44 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha735.10

Set IP Address

192.168.000.002

e77ha711.10

Digital I/O State

Inputs: 0100

Outputs: 100

운전 지침서 | VLT® Soft Starter MCD 600

• IP 주소.

• 게이트웨이 주소.

• 서브넷 마스크.

6.9.1 네트워크 주소 설정

절차

1. [Menu]를 누르고 Set-up Tools (셋업 도구)를 선택합니다.

2. Network Address (

3. 필요한 기능으로 이동하고 [Menu/Store]를 누릅니다.

네트워크 주소

)로 이동하고 [Menu/Store]를 누릅니다.

셋업 도구

4. 주소의 첫 번째 자릿수가 강조 표시됩니다.

5. [Back]과 [Menu/Store]를 눌러 변경할 자릿수를 선택합니다.

6. [▵] [▿]를 눌러 값을 변경합니다.

7. 마지막 자릿수 이후에 [Menu/Store]를 눌러 설정을 저장합니다.

동작이 완료되면 화면에 재확인 메시지가 잠깐 나타난 다음 이전 메뉴 수준으로 돌아갑니다.

참고

네트워크 주소는

파라미터

12-8 - 12-19를 통해서도 설정할 수 있습니다.

참고

소프트 스타터를 다른 통신 프로토콜과 함께 사용하도록 구성하려면

6.10 디지털 I/O 상태

파라미터

12-1 - 12-7을 사용합니다.

그림 14: 디지털 I/O 상태 화면

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 45

AO-08

AO-07

DI-B

DI-A

COM+

START

COM+

RESET

TER-06

TER-05

343323

22

211413

e77ha717.10

7

6

5

4

32

1

e77ha736.10

Analog I/O State

Thermistor: 0

4-20 mA Output: 04.0 mA

운전 지침서 | VLT® Soft Starter MCD 600

1 RESET, COM+: 리셋 입력

2 START, COM+: 기동/정지 입력

3 DI-A, COM+: 프로그래밍 가능한 입력 A

4 DI-B, COM+: 프로그래밍 가능한 입력 B

5 13, 14: 주 콘택터 출력

6 21, 22, 23: 릴레이 출력 A

셋업 도구

7 33, 34: 릴레이 출력 B

그림 15: 디지털 I/O의 위치

6.11 아날로그 I/O 상태

화면의 맨 윗줄에는 모터 써미스터 입력의 상태가 표시됩니다. 화면의 맨 아래 줄에는 아날로그 출력의 값이 표시됩니다.

그림 16: 아날로그 I/O 상태 화면

써미스터 입력

S Short(단락)

H Hot(고온)

C Cold(저온)

O 을 엽니다.

46 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha789.10

Serial Number & Rating

MCD 600

123456-123

0410-T5-S1-CV2

운전 지침서 | VLT® Soft Starter MCD 600

6.12 일련 번호 및 등급

화면의 맨 윗줄에 제품명이 나타납니다.

중간 줄에 장치의 일련 번호가 나타납니다.

화면의 맨 아래 줄에 모델 번호가 나타납니다.

그림 17: 일련 번호 및 등급 화면

6.13 소프트웨어 버전

셋업 도구

소프트웨어 버전 화면은 다음과 같은 소프트 스타터의 각 소프트웨어 구성요소의 버전을 보고합니다.

• 사용자 인터페이스.

• 모터 제어.

• 원격 LCP(연결된 경우).

• 파라미터 목록.

• 부트로더.

• 확장 카드(장착된 경우).

참고

업데이트된 소프트웨어(대체 언어 포함)는 필요한 경우 USB 포트를 통해 소프트 스타터에 불러올 수 있습니다. 추가 정보는
현지 공급업체에 문의하십시오.

6.14 써미스터 리셋

써미스터 입력은 기본적으로 비활성화되어 있지만 써미스터가 감지되면 자동으로 활성화합니다. 써미스터가 소프트 스타터에 연
결된 적이 있지만 더 이상 필요 없는 경우, 써미스터 리셋 기능을 사용하여 써미스터를 비활성화합니다.

6.15 써멀 모델 리셋

소프트 스타터의 써멀 모델링 소프트웨어는 모터 성능을 상시 감시합니다. 이렇게 하면 소프트 스타터가 언제든지 성공적으로 기
동할 수 있도록 모터 온도와 성능을 계산할 수 있습니다.

필요한 경우 써멀 모델을 리셋할 수 있습니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 47

운전 지침서 | VLT® Soft Starter MCD 600

참고

모터 수명 단축
모터 써멀 모델을 리셋하면 써멀 모델 보호 성능이 약화되고 모터 수명에 악영향을 줄 수 있습니다.

비상 시에만 써멀 모델을 리셋하십시오.

-

셋업 도구

48 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

7 기록

7.1 소개

기록 메뉴는 이벤트, 트립 및 소프트 스타터 성능에 관한 정보를 제공합니다.

현장 LCP의 기록 메뉴에 접근하려면 [Menu]를 누르고 Logs (기록)을 선택합니다. 원격 LCP에서는 [Logs]를 누릅니다.

7.2 이벤트 기록

이벤트 기록은 가장 최근의 트립, 경고 및 운전(기동, 정지 및 구성 변경 포함)의 세부 정보를 저장합니다.

이벤트 1은 가장 최근의 이벤트이며 이벤트 384는 가장 오래된 저장 이벤트입니다.

참고

이벤트 기록은 소프트 스타터와 별도로 분석하기 위해 외부 파일로 내보낼 수 있습니다.

6.7.2 파일 위치 및 형식을 참조하십시오.

기록

7.3 카운터

카운터는 다음과 같이 소프트 스타터 운전에 관한 통계를 저장합니다.

• 구동 시간(수명 및 카운터가 마지막 리셋된 이후).

• 기동 횟수(수명 및 카운터가 마지막 리셋된 이후).

• 써멀 모델이 리셋된 횟수.

7.3.1 카운터 보기

절차

1. Logs (기록)을 엽니다. 7.1 소개 참조.

2. Counters (

3. [▵] 및 [▿]를 눌러 카운터를 스크롤합니다.

4. [Menu/Store]를 눌러 자세한 내용을 확인합니다.

5. 카운터를 리셋하려면 [Menu/Store]를 누른 다음 [▵] 및 [▿]를 눌러 Reset (

6. [Store]를 눌러 동작을 재확인합니다.

7. [Menu/Store]를 눌러 카운터를 닫고 Logs (기록)로 돌아갑니다.

카운터

)로 이동하고 [Menu/Store]를 누릅니다.

리셋

)/Do Not Reset (리셋 안 함)을 선택합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 49

READY

RUN

TRIP LOCAL

Menu

Store

Back

Reset

1

2

3

e77ha715.10

운전 지침서 | VLT® Soft Starter MCD 600

8 LCP 및 피드백

8.1 현장 LCP 및 피드백

LCP 및 피드백

1 상태 및 프로그래밍 세부 정보를 위한 4줄의 표시창.

2 상태 LED.

3 메뉴

검색
키:

그림 18: 현장 LCP

Back (뒤로): 메뉴 또는 파라미터를 종료
하거나 파라미터 변경 내용을 취소합
니다. 이 키는 트립을 리셋하기도 합니
다.

Menu/Store (메뉴/저장): 메뉴
또는 파라미터로 진입하거나 파
라미터 변경 내용을 저장합니
다.

화살표: 다음 또는 이전 메뉴나 파라미
터로 이동하거나 현재 파라미터의 설정
을 변경하거나 상태 화면을 스크롤합니
다.

8.2 원격 LCP

원격 LCP는
사용할 수 있습니다.

• 원격 LCP가 명령 소스로 선택되지 않은 경우, [Start], [Stop] 및 [Reset]에는 아무런 영향을 주지 않습니다.

• 원격 LCP의 메뉴 검색 키와 표시창은 항상 활성화 상태입니다.

• 원격 LCP에서 키를 누르면 원격 LCP의 표시창이 그와 동일하게 업데이트됩니다.

파라미터

1-1 Command Source (명령 소스)가 Remote Keypad (원격

키패드

)로 설정된 경우, 소프트 스타터를 제어하는데

50 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

READY RUN TRIP

LOCAL

RESET

LOGS

Alt

GRAPH

TOOLS

CMD

MENU

MENU
STORE

BACK

e77ha716.10

1

2

3

4

5

6

운전 지침서 | VLT® Soft Starter MCD 600

LCP 및 피드백

참고

원격 LCP는 소프트 스타터가 구동 중일 때에도 안전하게 연결 또는 제거할 수 있습니다. 주전원 또는 제어 전압을 제거할 필
요가 없습니다.

참고

파라미터

됩니다.

1-1 Command Source (명령 소스)가 Remote Keypad (원격

키패드

)로 설정된 경우, 원격 LCP를 제거하면 트립이 야기

1 상태 및 프로그래밍 세부 정보를 위한 4줄의 표시창.

2 상태 LED.

Menu/Store (메뉴/저장): 메뉴 또는
파라미터로 진입하거나 파라미터
변경 내용을 저장합니다.

3 메뉴 검

색 키:

Back (뒤로): 메뉴 또는 파라미
터를 종료하거나 파라미터 변
경 내용을 취소합니다.

4 Set-up Tools (셋업 도구)의 명령 소스 메뉴로 바로가는 단축 키.

5 현장 제어 키.

6 공통 작업에 신속히 접근

하기 위한 단축 키:

그림 19: 원격 LCP

Danfoss A/S © 2018.10

Logs (기록): Logs
Menu (기록 메뉴)를

엽니다.

화살표 키: 다음 또는 이전 메뉴나 파라미터로
이동하거나 현재 파라미터의 설정을 변경하
거나 상태 화면을 스크롤합니다.

Graph (그래프): 보고자 하는 그래프를 선택하거나
그래프를 일시정지/재시작(0.5초 이상 정지)합니
다.

AQ262141844215ko-000201 / 175R1174| 51

Tools (도구): Set-up

Tools (셋업 도구)를
엽니다.

Ready Run Trip Local

e77ha724.10

운전 지침서 | VLT® Soft Starter MCD 600

8.3 표시창 명암 조절

Context:

참고

현장 및 원격 LCP는 각각 독립적으로 조정할 수 있습니다.

1. [Back]을 길게 누릅니다.

2. [▵]를 눌러 표시창을 밝게 하거나 [▿]를 눌러 표시창을 어둡게 합니다.

8.4 소프트 스타터 상태 LED

LCP 및 피드백

그림 20: LCP의 상태 LED

표 17: LED 설명

LED 이름 켜짐 점멸

Ready (준
비)

Run (구동) 모터가 구동 상태입니다(정격 전압 수

Trip (트립) 소프트 스타터가 트립했습니다. 소프트 스타터가 경고 상태입니다.

Local (현장) 소프트 스타터가 원격 LCP를 통해 제어

모든 LED가 꺼져 있는 경우, 소프트 스타터는 제어 전압을 수신하지 않습니다.

8.5

표시창

모터가 정지되고 소프트 스타터가 기동
할 준비가 되어 있습니다.

신 중).

됩니다.

모터가 정지되고 다음과 같이 소프트 스타터가 기동할 준비가 되어
있지 않습니다.

• 재기동 지연을 기다리는 중인 경우(

기동 지연

• 써멀 모델은 소프트 스타터 및/또는 모터가 안전하게 기동하기에
너무 고온임을 의미합니다.

• 리셋 입력(RESET, COM+)이 열려 있는 경우.

모터가 기동 또는 정지 중입니다.

–

)).

파라미터

5-16 Restart Delay (

재

8.5.1 소프트 스타터 정보

전원 인가 시 소프트 스타터 정보 화면에 소프트 스타터 등급, 소프트웨어 버전 및 일련 번호 등의 세부 정보가 나타납니다.

52 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha790.10

WELCOME

01.01/01.00/01.00

MCD6-0069B-T5-S1-CV2

1

2

e77ha791.10

69.0 A

Running

69.0 A 415 V

1

2
3

e77ha792.10

Motor pf

Motor power

1

2

3

Mains Frequency 59.7 Hz

1.01

37.0 kW

4 Motor Temp 85%

운전 지침서 | VLT® Soft Starter MCD 600

LCP 및 피드백

1 소프트웨어 버전: 사용자 인터페이스, 모터 제어, 원격 LCP

2 모델 코드: 전류 정격, 주전원 전압, 프레임 용량, 제어 전압(원격 LCP 소프트웨어 버전은 원격 LCP가 연결된 경우에만 나타남)

그림 21: 소개 화면

8.5.2 구성 가능한 피드백 화면

표시창에 표시할 정보를 선택합니다. 2개의 구성 가능한 화면 간 전환을 하려면 [▵] 및 [▿]를 누릅니다.

1 모터 구동 전류

2 소프트 스타터 상태

3

파라미터

그림 22: 소프트 스타터 상태 화면

1

파라미터

2

파라미터

3

파라미터

4

파라미터

그림 23: 사용자 구성 가능한 화면

10-8 User Parameter 1 (

10-10 User Parameter 3 (

10-11 User Parameter 4 (

10-12 User Parameter 5 (

10-13 User Parameter 6 (

사용자 파라미터

사용자 파라미터

사용자 파라미터

사용자 파라미터

사용자 파라미터

1) 및

파라미터

10-9 User Parameter 2 (

사용자 파라미터

3) (초기 설정: Mains frequency (주전원 주파수))

4) (초기 설정: Power factor (역률))

5) (초기 설정: Motor running power (모터 구동 출력))

6) (초기 설정: Motor temperature (모터 온도))

2)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 53

e77ha793.10

69.0 A

Last start

350% FLC

1

2
3

010s

D Temp 5%

4

e77ha757.10

000.0 A 0-400%

운전 지침서 | VLT® Soft Starter MCD 600

LCP 및 피드백

8.5.3 운전 피드백 화면

운전 피드백 화면은 화면의 윗쪽 절반에 모터 구동 전류를 표시합니다. 아래쪽 절반에 표시할 정보를 선택하려면 [▵] 및 [▿]를 누릅
니다.

• 각 위상의 실시간 라인 전류.

• 마지막 기동 정보.

• 날짜 및 시간.

1 모터 구동 전류

2 기동 기간(초)

3 전달된 최대 기동 전류(모터 정격 부하 전류의 백분율로 표시)

4 계산된 모터 온도의 상승

그림 24: 운전 피드백 화면

8.5.4 성능 그래프

성능 그래프는 운전 성능의 실시간 표시를 제공합니다.

주 LCP의 표시창은 모터 전류 관련 정보를 표시합니다.

원격 LCP가 연결된 경우, [Graph]를 눌러 그래프 데이터를 변경합니다. 그래프는 다음을 나타낼 수 있습니다.

• 모터 전류.

• 모터 온도.

• 모터 역률.

• 스마트 카드의 아날로그 입력 데이터(설치된 경우).

파라미터

10-2 - 10-5를 사용하여 그래프 형식을 지정합니다.

54 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

운전

9 운전

9.1 기동, 정지 및 리셋 명령

디지털 입력, 원격 LCP, 통신 네트워크, 스마트 카드 또는 예약 자동 기동/정지를 통해 VLT® Soft Starter MCD 600를 기동 및 정지할 수
있습니다. Set-up Tools (셋업 도구)를 통해서나
댜.

• MCD 600는 지정된 명령 소스의 기동 및 리셋 명령만 수용합니다.

• MCD 600는 지정된 명령 소스의 정지 명령을 수용하지만 리셋 입력을 열거나 자동 기동/정지 사이클 동안 기동/정지 입력을 열
어서 강제로 정지할 수 있습니다.

• 프로그래밍 가능한 입력은 선택한 명령 소스를 무시하는데 사용할 수 있습니다(
조).

9.2 명령 무시

파라미터

1-1 Command Source (명령 소스)를 사용하여 명령 소스를 설정할 수 있습니

파라미터

7-1 Input A Function (입력 A 기능) 참

프로그래밍 가능한 입력(DI-A, COM+)은 정상 제어 구조가 손실된 상황에서 명령 소스를 무시할 때 사용할 수 있습니다.
7-1 Input A Function (입력 A 기능)을 대체 제어 소스(예를 들어, Command Override: Keypad (명령 무시:

입력이 활성화된 상태에서 소프트 스타터는 선택한 소스 무시의 명령만 수용합니다.
서 선택한 명령 소스에 제어를 복구하려면 입력을 다시 개방합니다.

파라미터

키패드

))로 설정합니다.

1-1 Command Source (명령 소스)에

파라미터

9.3 자동 기동/정지

소프트 스타터는 특정 시간에 모터를 자동으로 기동 및/또는 정지하거나 특정 기간 동안 반복적으로 실행하도록 구성할 수 있습니
다.

참고

기동 지연, 재기동 지연 및 자동 기동 지연 모두 자동 기동 운전에 적용됩니다.

9.3.1 클럭 모드

소프트 스타터는 하루에 한 번 모터를 기동 및/또는 정지할 수 있습니다.

클럭 모드를 작동하려면:

•

파라미터

•

파라미터

• 리셋 입력은 닫혀 있어야 합니다.

• 기동 입력(START, COM+)은 활성화되어 있어야 합니다. 이렇게 하면 비상 시 디지털 입력을 통해 소프트 스타터가 정지할 수 있
습니다.

4-1 Auto-Start/Stop Mode (자동 기동/정지 모드)를 Enable (

1-1 Command Source (명령 소스)를 Clock (클럭)으로 설정해야 합니다.

사용함

)로 설정해야 합니다.

클럭 모드 작동은

파라미터

4-4 - 4-24에서 제어됩니다.

9.3.2 타이머 모드

소프트 스타터는 지정된 구동 시간 후에 자동으로 모터를 정지한 다음 지정된 꺼짐(정지) 시간 후에 재기동할 수 있습니다. 소프트
스타터는 기동 신호가 활성화 상태를 유지하는 동안 사이클을 반복합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 55

운전 지침서 | VLT® Soft Starter MCD 600

타이머 모드를 작동하려면:

•

파라미터

•

파라미터

• 리셋 입력은 닫혀 있어야 합니다.

• 첫 번째 기동은 기동 신호에 의한 명령을 통해 이루어져야 합니다.

4-1 Auto-Start/Stop Mode (자동 기동/정지 모드)를 Enable (

1-1 Command Source (명령 소스)를 Timer (

타이머

)로 설정해야 합니다.

사용함

)로 설정해야 합니다.

운전

타이머 모드 작동은

파라미터

4-2 - 4-3에서 제어됩니다.

9.4 PowerThrough

PowerThrough를 사용하면 소프트 스타터가 1상에서 손상된 경우에라도 소프트 스타터가 모터를 제어할 수 있습니다. VLT® Soft
Starter MCD 600는 2상 제어 기법을 사용하여 모터를 소프트 기동 및 소프트 정지합니다.

참고

소프트 스타터는 제어 전력이 적용된 후 첫 번째 기동 시도에서 Lx-Tx Shorted (Lx-Tx 단락)로 트립합니다. 기동 간에 제어 전력
이 리셋되는 경우, PowerThrough는 작동하지 않습니다.

• PowerThrough는 인라인 설치 시에만 사용할 수 있습니다. 소프트 스타터가 내부 델타에 설치되어 있는 경우, PowerThrough는
작동하지 않습니다.

• 3-Phase Control Only (3상
하는 동안 트립 LED가 점멸하고 표시창에는 2 Phase - Damaged SCR (2상 - 손상 SCR)이 나타납니다.

• PowerThrough 작동은 적응형 제어 소프트 기동 또는 소프트 정지를 지원하지 않습니다. PowerThrough에서 소프트 스타터는
정전류 소프트 기동 및 시간 제한 전압 가감속 소프트 정지를 자동으로 선택합니다. PowerThrough가 활성화된 경우,

2-3 및 2-4를 적절히 설정해야 합니다.

제어만

)를 다시 선택하기 전까지는 PowerThrough가 활성화 상태를 유지합니다. PowerThrough로 운전

파라미터

참고

PowerThrough는 2상 소프트 기동 기술을 사용하며 회로 차단기 및 보호 규격 지정 시 특히 주의해야 합니다. 현지 공급업체
에 문의하여 도움을 받으십시오.

9.5 비상 모드

비상 모드를 사용하면 소프트 스타터가 모터를 구동하고 트립 조건을 무시할 수 있습니다.

비상 모드는 프로그래밍 가능한 입력(입력 A DI-A, COM+ 또는 입력 B DI-B, COM+)을 통해 제어됩니다.

(입력 A 기능)/

비상 모드를 활성화합니다. 소프트 스타터가 기동 명령을 수신하면 정지 명령을 수신할 때까지 계속 구동하며 모든 트립과 경고를
무시합니다.

비상 모드는 어떤 명령 소스와도 함께 사용할 수 있습니다.

파라미터

7-5 Input B Function (입력 B 기능)을 Emergency Mode (비상 모드)로 설정해야 합니다. DI-A, COM+의 폐회로가

파라미터

7-1 Input A Function

참고

비상 모드 운전이 화재 모드의 기능적 요구사항을 충족하기는 하지만 인증되지 않은 특정 표준에 따른 시험 및/또는 적합성
을 필요로 하는 상황에서는 Danfoss의 사용을 권장하지 않습니다.

56 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

운전

참고

장비 수명 단축
비상 모드의 지속 사용은 권장하지 않습니다. 비상 모드는 모든 보호 및 트립을 사용하지 않기 때문에 소프트 스타터 및/또

는 모터 수명을 악화시킬 수 있습니다. 비상 모드에서 소프트 스타터를 사용하면 제품 보증이 무효화됩니다.

소프트 스타터를 비상 모드에서 연속적으로 구동하지 마십시오.

-

9.6 보조 트립

외부 트립 회로(예: 펌프 시스템의 저압 알람 스위치)는 소프트 스타터를 트립하고 모터를 정지하는데 사용할 수 있습니다. 외부 회
로는 프로그래밍 가능한 입력(입력 A DI-A, COM+ 또는 입력 B DI-B, COM+)에 연결됩니다. 트립의 동작을 제어하려면 다음 파라미터
를 설정합니다.

•

파라미터

•

파라미터

입력 트립을 제한합니다.

•

파라미터

•

파라미터

합니다. 예를 들어, 배관 압력이 어느 정도 증가하는데는 시간이 필요하기 때문에 지연이 필요할 수 있습니다.

•

파라미터

7-1 Input A Function (입력 A 기능): Input Trip (N/O) (입력 트립 (N/O))를 선택합니다.

7-2 Input A Trip (입력 A 트립): 필요에 따라 설정합니다. 예를 들어, Run Only (

7-3 Input A Trip Delay (입력 A 트립 지연): 입력 활성화와 소프트 스타터 트립 간의 지연을 설정합니다.

7-4 Input A Initial Delay (입력 A 초기 지연): 기동 신호 후 소프트 스타터가 입력 상태를 감시하기 전까지의 지연을 설정

7-10 Input A Name (입력 A 이름): 이름을 선택합니다. 예를 들어, Input A Trip (입력 A 트립)(선택사항).

구동만

)는 소프트 스타터가 구동 중일 때만

9.7 일반적인 제어 방법

어플리케이션의 요구사항은 설비마다 다르지만 아래 수록된 방법은 공통 어플리케이션에 적절한 시작점인 경우가 많습니다.

표 18: 일반적인 제어 방법

어플리케이션 기동 모드 가감

속 시
작 시
간 [s]

선수 추진기 정전류 5 100 400 코스팅 정지 해당 없음

원심 분리기(분리기) 정전류 1 200 450 코스팅 정지 해당 없음

칩퍼 정전류 1 200 450 코스팅 정지 해당 없음

압축기 - 왕복동 - 부하 정전류 1 200 450 코스팅 정지 해당 없음

압축기 - 왕복동 - 비부하 정전류 1 200 400 코스팅 정지 해당 없음

압축기 - 스크류 - 부하 정전류 1 200 400 코스팅 정지 해당 없음

압축기 - 스크류 - 비부하 정전류 1 200 350 코스팅 정지 해당 없음

컨베이어 - 수평 정전류 5 200 400 TVR 소프트 정지 10

컨베이어 - 사선 정전류 2 200 450 코스팅 정지 해당 없음

컨베이어 - 수직(버킷) 정전류 2 200 450 코스팅 정지 해당 없음

초기 전류

(%FLC)

전류 한계
(%FLC)

정지 모드 정지 시간 [s]

파쇄기 - 콘 정전류 1 200 350 코스팅 정지 해당 없음

파쇄기 - 조 정전류 1 200 450 코스팅 정지 해당 없음

파쇄기 - 로터리 정전류 1 200 400 코스팅 정지 해당 없음

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 57

운전 지침서 | VLT® Soft Starter MCD 600

운전

어플리케이션 기동 모드 가감

속 시
작 시
간 [s]

박피기 정전류 1 200 350 코스팅 정지 해당 없음

팬 - 축(댐핑된 경우) 정전류 1 200 350 코스팅 정지 해당 없음

팬 - 축(댐핑 안된 경우) 정전류 1 200 450 코스팅 정지 해당 없음

팬 - 원심(댐핑된 경우) 정전류 1 200 350 코스팅 정지 해당 없음

팬 - 원심(댐핑 안된 경우) 정전류 1 200 450 코스팅 정지 해당 없음

팬 - 고압 정전류 1 200 450 코스팅 정지 해당 없음

분쇄기 - 볼 정전류 1 200 450 코스팅 정지 해당 없음

분쇄기 - 해머 정전류 1 200 450 코스팅 정지 해당 없음

펌프 - 보어 적응형 제어(조

기 가속)

펌프 - 원심 적응형 제어(조

기 가속)

펌프 - 유압식 정전류 2 200 350 코스팅 정지 해당 없음

펌프 - 용적식 적응형 제어(일

정 가속)

3 해당 없음 500 적응형 제어(지연 감속) 3

10 해당 없음 500 적응형 제어(지연 감속) 15

10 해당 없음 400 적응형 제어(일정 감속) 10

초기 전류
(%FLC)

전류 한계
(%FLC)

정지 모드 정지 시간 [s]

펌프 - 수중 적응형 제어(조

기 가속)

톱 - 띠톱 정전류 1 200 450 코스팅 정지 해당 없음

톱 - 원형 정전류 1 200 350 코스팅 정지 해당 없음

세단기 정전류 1 200 450 코스팅 정지 해당 없음

5 해당 없음 500 적응형 제어(지연 감속) 5

9.8 소프트 기동 방법

9.8.1 정전류

정전류는 소프트 기동의 전형적인 유형으로, 전류가 0에서 지정된 수준까지 증가하고 모터가 가속할 때까지 해당 수준에서 전류를
안정적으로 유지합니다.

정전류 기동은 기동 전류를 특정 수준 아래에서 유지해야 하는 어플리케이션에 매우 적합합니다.

58 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

10 20 30 40 50 60

70

80

90

1

3

2

%

%

운전 지침서 | VLT® Soft Starter MCD 600

운전

1 초기 전류(

2 전류 한계(

파라미터

파라미터

2-3 Initial Current (초기 전류)에서 설정)

2-4 Current Limit (전류 한계)에서 설정)

3 정격 전압 전류

그림 26: 정전류의 예시

9.8.2 전류 가감속을 이용한 정전류

전류 가감속 소프트 기동은 지정된 기동 수준(1)에서 연장 기간(2) 동안 최대 한계(3)까지 전류를 증가시킵니다.

전류 가감속 기동은 다음과 같은 어플리케이션에 유용합니다.

• 기동 간 부하가 다양한 경우(예를 들어, 부하 또는 무부하 기동을 하는 컨베이어). 경부하로 모터를 기동하는 수준으로

2-3 Initial Current (초기 전류)를 설정합니다. 그리고 나서 중부하로 모터를 기동하는 수준으로

)를 설정합니다.

계

• 부하는 쉽게 바뀌지만 기동 시간은 연장해야 하는 경우(예를 들어, 배관 압력을 서서히 늘려야 하는 원심 펌프).

• 전기 공급이 제한적인 경우(예를 들어, 발전기 세트). 부하를 천천히 적용하면 공급 반응 시간이 증가합니다.

파라미터

2-4 Current Limit (전류

파라미터

한

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 59

10 20 30 40 50 60

70 80

90

1

4

3

2

%

%

시간

0

10

20

30

40

50

60

70

80

90

4

1

2

3

%

속도

시간

운전 지침서 | VLT® Soft Starter MCD 600

1

파라미터

2

파라미터

3

파라미터

2-3 Initial Current (초기 전류)

2-2 Start Ramp Time (

가감속 시작 시간

2-4 Current Limit (전류 한계)

운전

)

4 정격 전압 전류

그림 27: 전류 가감속 소프트 기동의 예시.

9.8.3 기동을 위한 적응형 제어

적응형 제어 소프트 기동에서 소프트 스타터는 전류를 조정하여 지정된 시간 내에 모터를 기동하고 선택한 가속 프로필을 사용합
니다.

참고

소프트 스타터는 모든 소프트 기동(적응형 제어 포함)에 전류 한계를 적용합니다. 전류 한계가 너무 낮거나 가감속 시작 시
간(

파라미터

2-2 Start Ramp Time (

가감속 시작 시간

))이 너무 짧은 경우, 모터가 성공적으로 기동하지 못할 수 있습니다.

1 조기 가속

2 일정 가속

60 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

10 20 30 40 50 60

70 80 90

1

5

4

6

3

2

%

%

운전 지침서 | VLT® Soft Starter MCD 600

3 지연 가속

4

파라미터

그림 28: 적응형 제어 기동의 예시(파라미터 2-5 Adaptive Start Profile (적응형 기동 프로필))

2-2 Start Ramp Time (

가감속 시작 시간

)

9.8.3.1 적응형 제어 미세 조정

운전

모터가 원활하게 기동 또는 정지하지 못하는 경우,
은 이전 기동의 정보를 기초로 하여 소프트 스타터가 이후에 적응형 제어 기동 및 정지를 얼마나 많이 조정하는지를 결정합니다. 이
득 설정은 기동 성능과 정지 성능에 모두 영향을 줍니다.

• 모터가 기동 또는 정지 종료 시 너무 빨리 가속 또는 감속하는 경우, 이득 설정을 5–10%씩 늘립니다.

• 기동 또는 정지 도중에 모터 회전수가 변동하면 이득 설정을 약간 줄입니다.

파라미터

2-12 Adaptive Control Gain (

적응형 제어 이득

)을 조정합니다. 이득 설정

참고

소프트 스타터는 모터와 일치하도록 적응형 제어를 미세 조정합니다. 다음의 파라미터를 변경하면 적응형 제어가 리셋되
고 첫 번째 기동/정지 사이클은 정전류 기동/시간 제한 전압 가감속 정지를 사용합니다.

(모터 정격 부하 전류),

파라미터

2-4 Current Limit (전류 한계) 및

파라미터

2-12 Adaptive Gain (

9.8.4 킥스타트를 이용한 정전류

킥스타트는 기동 시작 시 추가 토오크로 짧은 부스트를 제공하면 전류 가감속 또는 정전류 기동과 함께 사용할 수 있습니다.

킥스타트는 높은 시동 토오크가 필요하지만 쉽게 가속하는 부하의 기동에 유용합니다(예를 들어,나선형 회전자 펌프).

파라미터

적응형 이득

1-2 Motor Full Load Current

).

1

파라미터

2

파라미터

3

파라미터

4

파라미터

Danfoss A/S © 2018.10

2-7 Kickstart Level (

2-6 Kickstart Time (

2-3 Initial Current (초기 전류)

2-2 Start Ramp Time (

킥스타트 수준

킥스타트 시간

가감속 시작 시간

)

)

)

AQ262141844215ko-000201 / 175R1174| 61

70
60
50

30

10

40

20

80

90

1

%

시간

운전 지침서 | VLT® Soft Starter MCD 600

5

파라미터

2-4 Current Limit (전류 한계)

운전

6 정격 전압 전류

그림 29: 정전류와 함께 사용된 킥스타트의 예시.

9.9 정지 방법

9.9.1 코스팅 정지

코스팅(프리런) 정지는 소프트 스타터로 제어하지 않고 자연적인 비율로 모터가 감속하게 합니다. 정지에 필요한 시간은 부하 유형
에 따라 다릅니다.

9.9.2 시간 제한 전압 가감속

시간 제한 전압 가감속(TVR)은 정의된 시간에 걸쳐 점진적으로 모터에 전달되는 전압을 줄입니다. 이렇게 하면 모터의 정지 시간을
연장할 수 있고 발전기 세트 공급의 과도 현상을 피할 수 있습니다.

참고

정지 가감속이 끝난 후에도 부하를 계속 적용할 수 있습니다.

1

파라미터

그림 30: TVR의 예시

2-10 Stop Time (정지 시간)

9.9.3 정지를 위한 적응형 제어

적응형 제어 소프트 정지에서 소프트 스타터는 전류를 조정하여 지정된 시간 내에 모터를 정지하고 선택한 감속 프로필을 사용합
니다. 적응형 제어는 관성이 낮은 부하의 정지 시간을 연장하는데 유용합니다.

적응형 제어를 선택한 경우, 첫 번째 소프트 기동은 TVR을 사용합니다. 이렇게 하면 소프트 스타터가 연결된 모터의 특성을 학습할
수 있습니다. 이 모터 데이터는 이후의 적응형 제어 정지 동안 소프트 스타터에서 사용됩니다.

62 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

0

10

20

30

40

50

60

70

80

90

1 2

4

3

속도

시간

운전 지침서 | VLT® Soft Starter MCD 600

운전

참고

적응형 제어는 모터를 능동적으로 감속하지 않으며 코스팅 정지보다 빠른 속도로 모터를 정지하지도 않습니다. 관성이 높
은 부하의 정지 시간을 줄이려면 제동을 사용합니다.

참고

적응형 제어는 프로그래밍된 시간 한계 내에서 모터의 속도 프로필을 제어합니다. 이렇게 하면 전통적인 제어 방법보다 전
류 수준이 높아질 수 있습니다.

적응형 제어 기동 또는 정지를 위해 프로그래밍된 소프트 스타터에 연결된 모터를 교체하는 경우, 소프트 스타터는 신규 모터의 특
성을 학습해야 합니다.

제어 이득

)의 값을 변경하여 재학습 프로세스를 초기화합니다. 다음 번 기동 시 정전류를 사용하고 다음 번 정지 시 TVR을 사용하게

됩니다.

파라미터

1-2 Motor Full Load Current (모터 정격 부하 전류) 또는

파라미터

2-12 Adaptive Control Gain (

적응형

1 조기 감속

2 일정 감속

3 지연 감속

4

파라미터

그림 31: 적응형 제어 정지의 예시(파라미터 2-11 Adaptive Stop Profile (적응형 정지 프로필))

2-10 Stop Time (정지 시간)

적응형 제어는 수격에 따른 손상 영향을 최소화할 수 있는 펌프 어플리케이션에 매우 적합합니다. 3가지 프로필을 시험하여 어플
리케이션에 가장 적합한 프로필을 파악합니다.

적응형 정지 프로필 어플리케이션

지연 감속 모터/펌프 속도의 작은 감소로도 정방향 유량과 역방향 유량 간에 급속한 전환이 이루어지는 고헤드 시스

템.

일정 감속 유체의 가속도가 높은 저헤드-중헤드, 고유량 어플리케이션.

조기 감속 펌프를 역방향으로 구동하지 않고도 펌프를 통해 역방향으로 유체를 배출해야 하는 개방형 펌프 시스템.

9.9.4 직류 제동

제동은 모터를 정지하는데 필요한 시간을 줄입니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 63

70

0

30

1

2

3

%

속도

시간

운전 지침서 | VLT® Soft Starter MCD 600

제동 중에는 모터의 소음 수준이 증가하여 청각적으로 확인이 가능할 수 있습니다. 이는 모터 제동의 정상적인 부분입니다.

참고

직류 제동 사용 시 주전원 공급은 반드시 포지티브 위상 시퀀스로 소프트 스타터(입력 단자 L1, L2 및 L3)에 연결되어야 합니
다.

참고

모터 손상
제동 토오크 설정이 너무 높으면 제동 시간이 끝나기 전에 모터가 정지하며 모터의 불필요한 가열로 인해 모터가 손상될 수

있습니다. 높은 제동 토오크 설정은 또한 모터가 정지하는 동안 최대 모터 DOL의 피크 전류가 전달될 수 있습니다.

소프트 스타터와 모터의 안전한 운전을 위해서는 구성 시 주의해야 합니다.

-

모터 분기 회로에 설치된 보호 퓨즈가 적절히 선택되었는지 확인합니다.

-

참고

과열 위험
제동 운전은 모터 써멀 모델에 의해 계산된 속도보다 빠르게 모터를 가열합니다.

모터 써미스터를 설치하거나 충분한 재기동 지연(

-

파라미터

5-16 Restart Delay (

재기동 지연

)에서 설정)을 허용합니다.

운전

1

파라미터

2

파라미터

3 코스팅 정지 시간

그림 32: 제동 시간의 예시.

파라미터 설정:

64 | Danfoss A/S © 2018.10

2-10 Stop Time (정지 시간)

2-16 Brake Time (제동 시간)

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

•

파라미터

•

파라미터

시간보다 충분히 길게 설정해야 합니다(
이 충분하지 않고 모터가 코스팅 정지합니다.

•

파라미터

간이 끝난 후에 모터가 완전히 정지하지 않고 코스팅 정지합니다.

•

파라미터

제동 단계(2)의 시간이 설정됩니다.

2-9 Stop Mode (정지 모드): DC Brake (직류 제동)로 설정합니다.

2-10 Stop Time (정지 시간): 이는 총 제동 시간(1)이며 제동 전 단계에서 모터 속도를 약 70%까지 줄일 수 있도록 제동

파라미터

2-15 DC Brake Torque (직류 제동

2-16 DC Brake Time (직류 제동 시간): 이 파라미터를 프로그래밍된 정지 시간의 약 1/4로 설정합니다. 이렇게 하면 정격

토오크

2-16 DC Brake Time (직류 제동 시간)에서 설정). 정지 시간이 너무 짧으면 제동

): 필요에 따라 부하 속도를 낮추도록 설정합니다. 너무 낮게 설정하면 제동 기

운전

9.9.5 외부 제로 속도 센서를 이용한 직류 제동

제동 사이클 간 부하가 다양한 경우, 외부 제로 속도 센서를 설치하여 모터 정지 시 소프트 스타터가 직류 제동을 끝낼 수 있게 합니
다. 센서를 사용하면 불필요한 모터 가열이 방지됩니다.

가능한 가장 긴 제동 시간에 맞게 직류 제동을 구성하고 또한

속도 센서

합니다.

)로 설정합니다. 모터가 정지 상태에 도달하면 제로 속도 센서가 DI-A, COM+의 회로를 열고 소프트 스타터는 정지를 종료

파라미터

7-1 Input A Function (입력 A 기능)을 Zero Speed Sensor (

제로

9.9.6 소프트 제동

가능한 최대의 제동 동력을 필요로 하는 높은 관성 및/또는 다양한 부하가 있는 어플리케이션을 위해 소프트 스타터는 소프트 제동
을 구성할 수 있습니다.

소프트 스타터는 전환 릴레이를 사용하여 정회전 구동 및 제동 콘택터를 제어합니다. 제동하는 동안 소프트 스타터는 모터의 위상
시퀀스를 역방향으로 전환하고 감소된 전류를 공급하여 부하 속도를 서서히 줄입니다.

모터 속도가 0에 근접하면 제로 속도 센서(A2)가 소프트 스타터를 정지하고 제동 콘택터(K2)를 개방합니다.

소프트 제동은 1차 및 2차 모터 세트 모두 함께 사용할 수 있으며 각각 별도로 구성해야 합니다.

파라미터 설정:

•

파라미터

•

파라미터

•

파라미터

타터가 기다리는 시간을 제어합니다. K1 및 K2가 전환할 수 있는 시간을 허용하도록 설정합니다.

•

파라미터

•

파라미터

2-9 Stop Mode (정지 모드): Soft Brake (

2-17 Brake Current Limit (제동 전류 한계): 필요에 따라 부하 속도를 낮추도록 설정합니다.

2-18 Soft Brake Delay (

7-1 Input A Function (입력 A 기능): Zero Speed Sensor (제로 속도 센서)로 설정합니다.

8-1 Relay A Function (

소프트 제동 지연

릴레이

A 기능): Soft Brake Relay (

소프트 제동

): 정지 신호를 수신한 후 모터에 제동 전류 공급을 시작하기 전까지 소프트 스

)로 설정합니다.

소프트 제동 릴레이

)로 설정합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 65

M1

22 21

K2 K1

K2 K1

4/T2

6/T3

1/L1

3/L2

5/L3

2/T1

A7 A8 A9

COM+

DI-A

23

A2

e77ha729.10

1

2

3

5

4

운전 지침서 | VLT® Soft Starter MCD 600

운전

1 3상 공급

2 모터 단자

3 릴레이 A 출력

4 K1/K2 코일 공급

5 프로그래밍 가능한 입력 A

K1 라인 콘택터(구동)

K2 라인 콘택터(제동)

A2 제로 속도 센서

그림 33: 소프트 제동의 배선 예시.

9.10 펌프 청소

7-1 Input A Function (입력 A 기능) 참조). 기동 신호가 적용될 때 입력이 닫혀 있는지 확인합니다.

소프트 스타터는 모터를 소프트 기동하기 전에 펌프 청소 기능을 수행할 수 있습니다. 이렇게 하면 임펄러에서 이물질을 제거하는
데 도움이 됩니다.

펌프 청소는 모터를 역방향으로 기동한 다음 정방향으로 기동하고 이후 모터를 정지합니다. 펌프 청소는 최대 5회까지 프로세스를
반복하도록 구성할 수 있습니다. 지정된 청소 사이클 횟수 이후 소프트 스타터는 프로그래밍된 소프트 기동을 수행합니다.

펌프 청소 운전은 기동/정지 입력(START, COM+)에서 제어됩니다. 프로그래밍 가능한 입력을 펌프 청소로 설정합니다(자세한 내용
은

파라미터

66 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

300

200

100

400

50

25

0

e77ha787.10

2

4

8

6

1

7

5

3

Reverse torque/
Forward current (%FLC)

Current

Torque

Time

운전 지침서 | VLT® Soft Starter MCD 600

참고

역방향으로 운전할 수 없는 펌프에서는 펌프 청소를 활성화하지 마십시오.

운전

1

파라미터

2

파라미터

3

파라미터

4

파라미터

5

파라미터

11-1 Reverse Torque (

11-2 Reverse Time (

11-3 Forward Current Limit (

11-4 Forward Time (

역회전 토오크

역회전 시간

정회전 전류 한계

정회전 시간

)

)

)

11-6 Pump Stop Time (펌프 정지 시간)

)

6 청소 사이클

7

파라미터

11-7 Pump Clean Cycles (펌프 청소

사이클

)

8 프로그래밍된 소프트 기동

그림 34: 펌프 청소

9.11 역방향 운전

소프트 스타터는 역회전 콘택터를 제어하여 모터를 역방향으로 운전할 수 있습니다. 역방향 운전이 선택된 경우, 소프트 스타터는
정상 운전의 위상 시퀀스와 반대로 소프트 기동을 수행합니다.

역방향 운전은 기동/정지 입력(START, COM+)에서 제어됩니다. 프로그래밍 가능한 입력을 역방향으로 설정하고(
A Function (입력 A 기능)) 출력을 역회전 콘택터로 설정합니다(

파라미터

8-1 Relay A Function (

릴레이

A 기능)).

기동 신호가 적용될 때 입력이 닫혀 있어야 합니다. 소프트 스타터는 기동/정지 사이클이 끝날 때까지 동일한 상태로 역회전 릴레
이를 유지합니다.

파라미터

7-1 Input

방향이 변경된 후 첫 번째 기동은 정전류입니다.

Danfoss A/S © 2018.10

참고

AQ262141844215ko-000201 / 175R1174| 67

M

22

21

K2

K1

K2 K1

4/T2

6/T3

1/L1

3/L2

5/L3

2/T1

A1 A2

A3

COM+

DI-A

23

e77ha795.10

1

2

4

3

5

운전 지침서 | VLT® Soft Starter MCD 600

참고

위상 시퀀스 보호가 필요한 경우, 소프트 스타터의 출력(모터)측에 역회전 콘택터를 설치합니다.

운전

1 3상 공급

2 모터 단자

3 프로그래밍 가능한 입력 A(설정=역방향)

4 릴레이 출력 A(설정=역회전 콘택터)

5 K1/K2 코일 공급

K1 정회전 구동 콘택터

K2 역회전 콘택터

그림 35: 연결 다이어그램

9.12 조그 운전

조그는 낮은 속도로 모터를 구동하여 부하의 정렬 또는 서비스 지원에 도움을 줍니다. 모터는 정회전 또는 역회전 방향으로 조깅할
수 있습니다.

조그는 소프트 스타터가 디지털 입력을 통해 제어되는 경우에만 사용할 수 있습니다(

Digital Input (
7-1 Input A Function (입력 A 기능) 참조). 기동 신호가 적용될 때 입력이 닫혀 있는지 확인합니다.

디지털 입력

)으로 설정). 조그로 운전하려면 프로그래밍 가능한 입력을 조그로 설정합니다(자세한 내용은

파라미터

1-1 Command Source (명령 소스)를

파라미터

68 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

e77ha512.12

3

2

1

70

60

50

30

10

40

20

80

90

100

0

%

Available torque

운전 지침서 | VLT® Soft Starter MCD 600

운전

참고

모터 냉각 저하
저속 구동은 모터 냉각이 저하되므로 연속 운전에 적합하지 않습니다. 조그 운전은 모터 써멀 모델에 의해 계산된 속도보다

빠르게 모터를 가열합니다.

모터 써미스터를 설치하거나 충분한 재기동 지연(

-

조그 정회전에 사용 가능한 최대 토오크는 모터에 따라 모터 FLT의 약 50–75%입니다. 모터가 역방향으로 조깅되면 토오크는 FLT의
약 25–50%입니다.

파라미터

5-16 Restart Delay (

재기동 지연

))을 허용합니다.

파라미터

2-8 Jog Torque (조그

토오크

) 및

파라미터

3-10 Jog Torque-2 (조그

조그 토오크를 제어합니다.

토오크 설정이 50%를 초과하면 축 진동이 증가할 수 있습니다.

참고

토오크

-2)는 소프트 스타터가 모터에 적용하는 최대 가용

1 모터 FLT

2 조그 정회전 최대 토오크

3 조그 역회전 최대 토오크

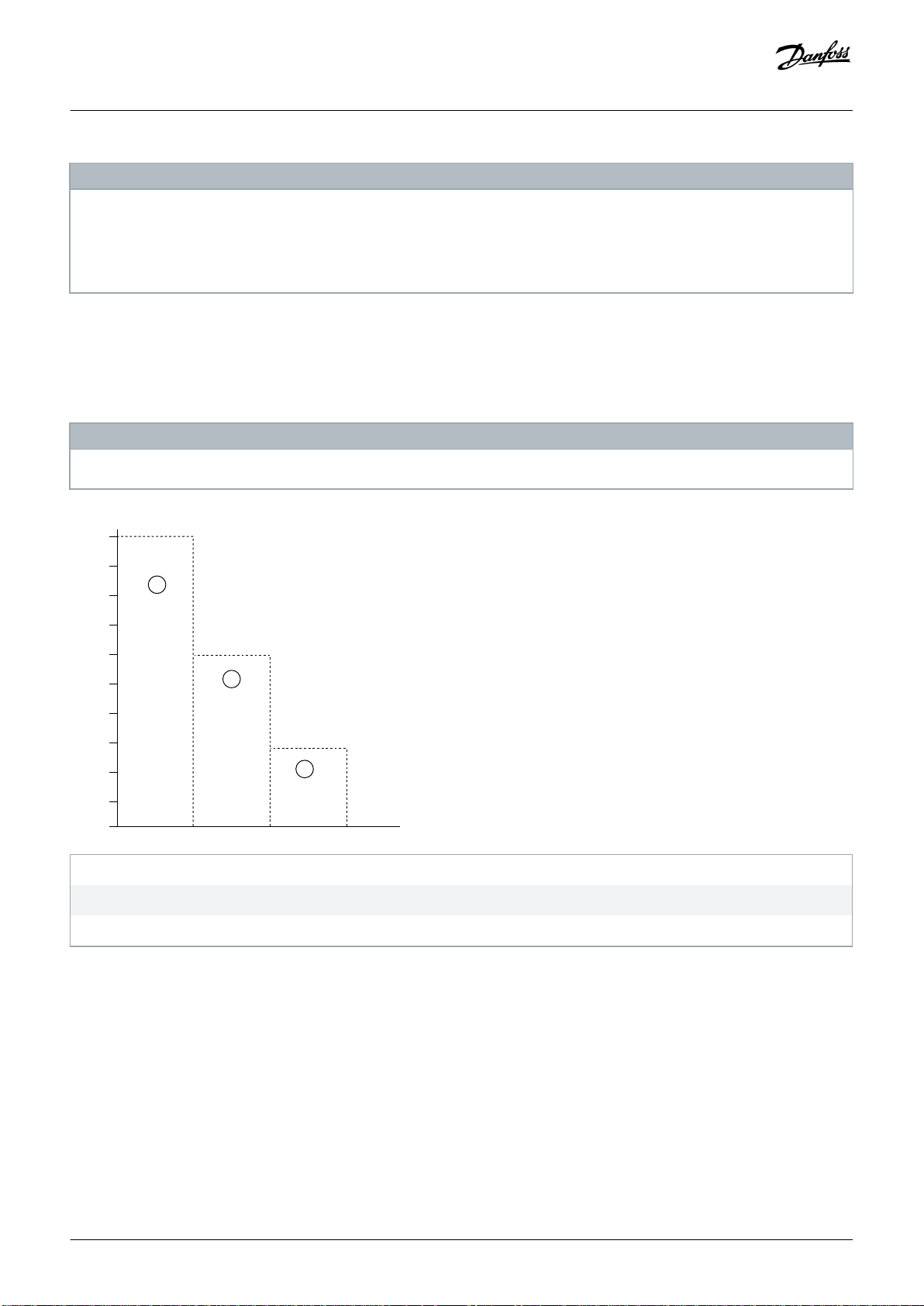

그림 36: 조그 운전에 사용 가능한 토오크

9.13 내부 델타 운전

내부 델타에 연결할 때는
가 인라인 또는 내부 델타에 연결되는지 자동으로 감지하고 올바른 내부 델타 전류 수준을 계산합니다.

내부 델타(6 와이어) 운전은 적응형 제어, 조그, 제동 및 PowerThrough 기능을 지원하지 않습니다. 소프트 스타터가 내부 델타에 연
결될 때 이러한 기능이 프로그래밍되면 그 동작은 다음과 같이 주어집니다.

Danfoss A/S © 2018.10

파라미터

1-2 Motor Full Load Current (모터 정격 부하 전류)의 FLC 값을 입력합니다. 소프트 스타터는 모터

AQ262141844215ko-000201 / 175R1174| 69

운전 지침서 | VLT® Soft Starter MCD 600

적응형 제어 기동 소프트 스타터는 정전류 기동을 수행합니다.

운전

적응형 제어 정지

조그 소프트 스타터는 오류 메시지 Unsupported option (

직류 제동 소프트 스타터는 코스팅 정지를 수행합니다.

소프트 제동 소프트 스타터는 코스팅 정지를 수행합니다.

PowerThrough 소프트 스타터는 오류 메시지 Lx-Tx Shorted (Lx-Tx 단락)과 함께 트립합니다.

파라미터

Times (정지 시간)가 0초로 설정되면 소프트 스타터는 코스팅 정지를 수행합니다.

2-10 Stop Times (정지 시간)가 >0초인 경우, 소프트 스타터는 TVR을 수행합니다.

지원하지 않는 옵션

)과 함께 경고를 발령합니다.

파라미터

2-10 Stop

참고

내부 델타에 연결되면 소프트 스타터는 구동 중에 T2의 결상을 감지하지 않습니다.

참고

소프트 스타터가 모터 연결을 올바르게 감지하지 못하는 경우,

9.14 2차 모터 세트

소프트 스타터는 2가지의 각기 다른 기동 및 정지 프로필로 프로그래밍할 수 있습니다. 이렇게 하면 소프트 스타터가 각기 다른 2가
지의 기동 및 정지 구성으로 모터를 제어할 수 있습니다. 2차 모터 세트는 이중 권선(Dahlander) 모터, 멀티 모터 어플리케이션 또는
모터가 각기 다른 2가지 조건에서 기동할 수 있는 상황(예를 들어, 부하 및 무부하 컨베이어)에 매우 적합합니다. 2차 모터 세트는 듀
티/대기 어플리케이션에 또한 사용할 수 있습니다.

파라미터

20-6 Motor Connection (모터 연결)을 사용합니다.

참고

듀티/대기 어플리케이션의 경우,
터에 온도 보호를 설치합니다.

2차 모터 세트를 사용하려면 프로그래밍 가능한 입력을 Motor Set Select (모터 세트 선택)으로 설정합니다. 기동 명령이 주어지면 입
력은 닫혀 있어야 합니다(
타터는 기동 시 사용할 모터 세트를 확인하고 전체 기동/정지 사이클에 해당 모터 세트를 사용합니다.

소프트 스타터는 2차 모터 설정을 사용하여 프로그래밍 가능한 입력(
Input B Function (입력 B 기능) 참조)의 설정에 따라 기동을 제어합니다.

파라미터

파라미터

7-1 Input A Function (입력 A 기능) 및

6-17 Motor Overtemperature (모터 과열)을 Log Only (

파라미터

파라미터

기록만

)으로 설정하고 각 모

7-5 Input B Function (입력 B 기능) 참조). 소프트 스

7-1 Input A Function (입력 A 기능) 및

파라미터

7-5

참고

소프트 스타터가 2개의 별도 모터를 제어하는 경우, 모터 써멀 모델의 정밀성이 낮아집니다.

70 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

프로그래밍 가능한 파라미터

10 프로그래밍 가능한 파라미터

10.1 Main Menu (주 메뉴)

Main Menu (주 메뉴)를 사용하여 소프트 스타터 운전 방법을 제어하는 프로그래밍 가능한 파라미터를 확인하고 변경합니다.

Main Menu (주 메뉴)를 열려면 감시 화면을 보는 동안 [Main Menu]를 누릅니다.

10.2 파라미터 값 변경

절차

1. Main Menu (주 메뉴)의 해당 파라미터로 이동합니다.

2. [Menu/Store]를 눌러 편집 모드에 진입합니다.

3. [▵] 또는 [▿]를 눌러 파라미터 설정을 변경합니다.

[▵] 또는 [▿]를 한 번 누르면 값이 1 단위씩 증가 또는 감소합니다. 키를 5초 이상 길게 누르면 보다 빠른 속도로 값이 증가 또는
감소합니다.

[Store]를 눌러 변경 내용을 저장합니다. 표시창에 나타난 설정이 저장되며 LCP는 파라미터 목록으로 돌아갑니다.
[Back]을 눌러 변경 내용을 취소합니다. LCP는 재확인을 요청한 다음 변경 내용을 저장하지 않고 파라미터 목록으로 돌아갑니

다.

10.3 Adjustment Lock (조정 잠금)

파라미터

조정 잠금이 활성화되었을 때 사용자가 파라미터 값 변경을 시도하는 경우, 다음 오류가 나타납니다. Access Denied. Adj Lock is On

(

액세스 거부. 조정 잠금이 켜져 있음

10-7 Adjustment Lock (조정 잠금)을 사용하여 사용자가 파라미터 설정을 변경하지 못하게 합니다.

).

10.4 파라미터 목록

표 19: 파라미터 목록

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

1 Motor Details (모터 세부 정보)

1-1 Command Source (명령 소스) Digital Input (디지털 입력)

1-2 Motor Full Load Current (모터 정격 부하 전류) 모델에 따라 다름

1-3 Motor kW (모터 kW) 0 kW

1-4 Locked Rotor Time (회전자 구속 시간) 00:10 (mm:ss)

1-5 Locked Rotor Current (회전자 구속 전류) 600%

1-6 Motor Service Factor (모터 과부하율) 105%

1-7 Reserved (예비) –

2 Motor Start/Stop (모터 기동/정지)

2-1 Start Mode (기동 모드) Constant Current (정전류)

2-2 Start Ramp Time (가감속 시작 시간) 00:10 (mm:ss)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 71

운전 지침서 | VLT® Soft Starter MCD 600

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

2-3 Initial Current (초기 전류) 200%

2-4 Current Limit (전류 한계) 350%

2-5 Adaptive Start Profile (적응형 기동 프로필) Constant Acceleration (일정 가속)

2-6 Kickstart Time (킥스타트 시간) 000 ms

2-7 Kickstart Level (킥스타트 수준) 500%

2-8 Jog Torque (조그 토오크) 50%

2-9 Stop Mode (정지 모드) TVR Soft Stop (TVR 소프트 정지)

2-10 Stop Time (정지 시간) 00:00 (mm:ss)

2-11 Adaptive Stop Profile (적응형 정지 프로필) Constant Deceleration (일정 감속)

2-12 Adaptive Control Gain (적응형 제어 이득) 75%

2-13 Multi Pump (멀티 펌프) Single Pump (단일 펌프)

2-14 Start Delay (기동 지연) 00:00 (mm:ss)

2-15 DC Brake Torque (직류 제동 토오크) 20%

프로그래밍 가능한 파라미터

2-16 DC Brake Time (직류 제동 시간) 00:01 (mm:ss)

2-17 Brake Current Limit (제동 전류 한계) 250%

2-18 Soft Brake Delay (소프트 제동 지연) 400 ms

3 Motor Start/Stop 2 (모터 기동/정지 2)

3-1 Motor Full Load Current-2 (모터 정격 부하 전류-2) 모델에 따라 다름

3-2 Motor kW-2 (모터 kW-2) 0 kW

3-3 Start Mode-2 (기동 모드-2) Constant Current (정전류)

3-4 Start Ramp Time-2 (가감속 시작 시간-2) 00:10 (mm:ss)

3-5 Initial Current-2 (초기 전류-2) 200%

3-6 Current Limit-2 (전류 한계-2) 350%

3-7 Adaptive Start Profile-2 (적응형 기동 프로필-2) Constant Acceleration (일정 가속)

3-8 Kickstart Time-2 (킥스타트 시간-2) 000 ms

3-9 Kickstart Level-2 (킥스타트 수준-2) 500%

3-10 Jog Torque-2 (조그 토오크-2) 50%

3-11 Stop Mode-2 (정지 모드-2) TVR Soft Stop (TVR 소프트 정지)

3-12 Stop Time-2 (정지 시간-2) 00:00 (mm:ss)

3-13 Adaptive Stop Profile-2 (적응형 정지 프로필-2) Constant Deceleration (일정 감속)

3-14 Adaptive Control Gain-2 (적응형 제어 이득-2) 75%

3-15 Multi Pump-2 (멀티 펌프-2) Single Pump (단일 펌프)

3-16 Start Delay-2 (기동 지연-2) 00:00 (mm:ss)

3-17 DC Brake Torque-2 (직류 제동 토오크-2) 20%

3-18 DC Brake Time-2 (직류 제동 시간-2) 00:01 (mm:ss)

72 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

3-19 Brake Current Limit-2 (제동 전류 한계-2) 250%

3-20 Soft Brake Delay-2 (소프트 제동 지연-2) 400 s

4 Auto-Start/Stop (자동 기동/정지)

4-1 Auto-Start/Stop Mode (자동 기동/정지 모드) Disable (사용 안함)

4-2 Run Time (구동 시간) 00:00 (hh:mm)

4-3 Stopped Time (정지 시간) 00:00 (hh:mm)

4-4 Sunday Mode (일요일 모드) Start/Stop Disable (기동/정지 사용 안함)

4-5 Sunday Start Time (일요일 기동 시간) 00:00 (hh:mm)

4-6 Sunday Stop Time (일요일 정지 시간) 00:00 (hh:mm)

4-7 Monday Mode (월요일 모드) Start/Stop Disable (기동/정지 사용 안함)

4-8 Monday Start Time (월요일 기동 시간) 00:00 (hh:mm)

4-9 Monday Stop Time (월요일 정지 시간) 00:00 (hh:mm)

4-10 Tuesday Mode (화요일 모드) Start/Stop Disable (기동/정지 사용 안함)

프로그래밍 가능한 파라미터

4-11 Tuesday Start Time (화요일 기동 시간) 00:00 (hh:mm)

4-12 Tuesday Stop Time (화요일 정지 시간) 00:00 (hh:mm)

4-13 Wednesday Mode (수요일 모드) Start/Stop Disable (기동/정지 사용 안함)

4-14 Wednesday Start Time (수요일 기동 시간) 00:00 (hh:mm)

4-15 Wednesday Stop Time (수요일 정지 시간) 00:00 (hh:mm)

4-16 Thursday Mode (목요일 모드) Start/Stop Disable (기동/정지 사용 안함)

4-17 Thursday Start Time (목요일 기동 시간) 00:00 (hh:mm)

4-18 Thursday Stop Time (목요일 정지 시간) 00:00 (hh:mm)

4-19 Friday Mode (금요일 모드) Start/Stop Disable (기동/정지 사용 안함)

4-20 Friday Start Time (금요일 기동 시간) 00:00 (hh:mm)

4-21 Friday Stop Time (금요일 정지 시간) 00:00 (hh:mm)

4-22 Saturday Mode (토요일 모드) Start/Stop Disable (기동/정지 사용 안함)

4-23 Saturday Start Time (토요일 기동 시간) 00:00 (hh:mm)

4-24 Saturday Stop Time (토요일 정지 시간) 00:00 (hh:mm)

5 Protection Levels (보호 수준)

5-1 Current Imbalance (전류 불균형) 30%

5-2 Current Imbalance Delay (전류 불균형 지연) 00:03 (mm:ss)

5-3 Undercurrent (부족 전류) 20%

5-4 Undercurrent Delay (부족 전류 지연) 00:05 (mm:ss)

5-5 Overcurrent (과전류) 400%

5-6 Overcurrent Delay (과전류 지연) 00:00 (mm:ss)

5-7 Undervoltage (부족 전압) 350 V

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 73

운전 지침서 | VLT® Soft Starter MCD 600

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

5-8 Undervoltage Delay (부족 전압 지연) 00:01 (mm:ss)

5-9 Overvoltage (과전압) 500V

5-10 Overvoltage Delay (과전압 지연) 00:01 (mm:ss)

5-11 Underpower (부족 전력) 10%

5-12 Underpower Delay (부족 전력 지연) 00:01 (mm:ss)

5-13 Overpower (과전력) 150%

5-14 Overpower Delay (과전력 지연) 00:01 (mm:ss)

5-15 Excess Start Time (과다한 기동 시간) 00:20 (mm:ss)

5-16 Restart Delay (재기동 지연) 00:10 (mm:ss)

5-17 Starts per Hour (시간당 기동 횟수) 0

5-18 Phase Sequence (위상 시퀀스) Any Sequence (임의의 시퀀스)

6 Protection Actions (보호 동작)

6-1 Auto-Reset Count (자동 리셋 카운트) 0

프로그래밍 가능한 파라미터

6-2 Auto-Reset Delay (자동 리셋 지연) 00:05 (mm:ss)

6-3 Current Imbalance (전류 불균형) Soft Trip and Log (소프트 트립 및 기록)

6-4 Undercurrent (부족 전류) Soft Trip and Log (소프트 트립 및 기록)

6-5 Overcurrent (과전류) Soft Trip and Log (소프트 트립 및 기록)

6-6 Undervoltage (부족 전압) Soft Trip and Log (소프트 트립 및 기록)

6-7 Overvoltage (과전압) Soft Trip and Log (소프트 트립 및 기록)

6-8 Underpower (부족 전력) Log Only (기록만)

6-9 Overpower (과전력) Log Only (기록만)

6-10 Excess Start Time (과다한 기동 시간) Soft Trip and Log (소프트 트립 및 기록)

6-11 Input A Trip (입력 A 트립) Soft Trip and Log (소프트 트립 및 기록)

6-12 Input B Trip (입력 B 트립) Soft Trip and Log (소프트 트립 및 기록)

6-13 Network Communications (네트워크 통신) Soft Trip and Log (소프트 트립 및 기록)

6-14 Remote Keypad Fault (원격 키패드 결함) Soft Trip and Log (소프트 트립 및 기록)

6-15 Frequency (주파수) Soft Trip and Log (소프트 트립 및 기록)

6-16 Phase Sequence (위상 시퀀스) Soft Trip and Log (소프트 트립 및 기록)

6-17 Motor Overtemperature (모터 과열) Soft Trip and Log (소프트 트립 및 기록)

6-18 Motor Thermistor Circuit (모터 써미스터 회로) Soft Trip and Log (소프트 트립 및 기록)

6-19 Shorted SCR Action (단락 SCR 동작) 3-Phase Control Only (3상 제어만)

6-20 Battery/Clock (배터리/클럭) Soft Trip and Log (소프트 트립 및 기록)

7 Inputs (입력)

7-1 Input A Function (입력 A 기능) Input Trip (N/O) (입력 트립 (N/O))

7-2 Input A Trip (입력 A 트립) Operating Only (운전만)

74 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

7-3 Input A Trip Delay (입력 A 트립 지연) 00:00 (mm:ss)

7-4 Input A Initial Delay (입력 A 초기 지연) 00:00 (mm:ss)

7-5 Input B Function (입력 B 기능) Input Trip (N/O) (입력 트립 (N/O))

7-6 Input B Trip (입력 B 트립) Operating Only (운전만)

7-7 Input B Trip Delay (입력 B 트립 지연) 00:00 (mm:ss)

7-8 Input B Initial Delay (입력 B 초기 지연) 00:00 (mm:ss)

7-9 Reset/Enable Logic (리셋/논리 사용함) Normally Closed (N/C) (상시 닫힘)

7-10 Input A Name (입력 A 이름) Input A Trip (입력 A 트립)

7-11 Input B Name (입력 B 이름) Input B Trip (입력 B 트립)

8 Relay Outputs (릴레이 출력)

8-1 Relay A Function (릴레이 A 기능) Run (구동)

8-2 Relay A On Delay (릴레이 A 켜짐 지연) 00:00 (mm:ss)

8-3 Relay A Off Delay (릴레이 A 꺼짐 지연) 00:00 (mm:ss)

프로그래밍 가능한 파라미터

8-4 Relay B Function (릴레이 B 기능) Run (구동)

8-5 Relay B On Delay (릴레이 B 켜짐 지연) 00:00 (mm:ss)

8-6 Relay B Off Delay (릴레이 B 꺼짐 지연) 00:00 (mm:ss)

8-7 Low Current Flag (최저 전류 플래그) 50%

8-8 High Current Flag (최고 전류 플래그) 100%

8-9 Motor Temperature Flag (모터 온도 플래그) 80%

8-10 Main Contactor Time (주 콘택터 시간) 400 ms

9 Analog Output (아날로그 출력)

9-1 Analog Output A (아날로그 출력 A) Current (% FLC) (전류 (% FLC))

9-2 Analog A Scale (아날로그 A 범위) 4–20 mA

9-3 Analog A Maximum Adjustment (아날로그 A 최대 조정 100%

9-4 Analog A Minimum Adjustment (아날로그 A 최소 조정) 000%

10 Display (표시창)

10-1 Language (언어) English (영어)

10-2 Temperature Scale (온도 범위) Celsius (섭씨)

10-3 Graph Timebase (그래프 시간 기반) 30 s

10-4 Graph Maximum Adjustment (그래프 최대 조정) 400%

10-5 Graph Minimum Adjustment (그래프 최소 조정) 0%

10-6 Current Calibration (전류 보정) 100%

10-7 Adjustment Lock (조정 잠금) Read & Write (읽기 및 쓰기)

10-8 User Parameter 1 (사용자 파라미터 1) Current (전류)

10-9 User Parameter 2 (사용자 파라미터 2) Motor Voltage (모터 전압)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 75

운전 지침서 | VLT® Soft Starter MCD 600

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

10-10 User Parameter 3 (사용자 파라미터 3) Mains Frequency (주전원 주파수)

10-11 User Parameter 4 (사용자 파라미터 4) Motor pf (모터 역률)

10-12 User Parameter 5 (사용자 파라미터 5) Motor Power (모터 출력)

10-13 User Parameter 6 (사용자 파라미터 6) Motor Temp (%) (모터 온도 (%))

11 Pump Clean (펌프 청소)

11-1 Reverse Torque (역회전 토오크) 20%

11-2 Reverse Time (역회전 시간) 00:10 (mm:ss)

11-3 Forward Current Limit (정회전 전류 한계) 100%

11-4 Forward Time (정회전 시간) 00:10 (mm:ss)

11-5 Pump Stop Mode (펌프 정지 모드) Coast to Stop (코스팅 정지)

11-6 Pump Stop Time (펌프 정지 시간) 00:10 (mm:ss)

11-7 Pump Clean Cycles (펌프 청소 사이클) 1

12 Communication Card (통신 카드)

프로그래밍 가능한 파라미터

12-1 Modbus Address (Modbus 주소) 1

12-2 Modbus Baud Rate (Modbus 통신속도) 9600

12-3 Modbus Parity (Modbus 패리티) None (없음)

12-4 Modbus Timeout (Modbus 타임아웃) Off (꺼짐)

12-5 DeviceNet Address (DeviceNet 주소) 0

12-6 DeviceNet Baud Rate (DeviceNet 통신속도) 125 kB

12-7 PROFIBUS Address (프로피버스 주소) 1

12-8 Gateway Address (게이트웨이 주소) 192

12-9 Gateway Address 2 (게이트웨이 주소 2) 168

12-10 Gateway Address 3 (게이트웨이 주소 3) 0

12-11 Gateway Address 4 (게이트웨이 주소 4) 100

12-12 IP Address (IP 주소) 192

12-13 IP Address 2 (IP 주소 2) 168

12-14 IP Address 3 (IP 주소 3) 0

12-15 IP Address 4 (IP 주소 4) 2

12-16 Subnet Mask (서브넷 마스크) 255

12-17 Subnet Mask 2 (서브넷 마스크 2) 255

12-18 Subnet Mask 3 (서브넷 마스크 3) 255

12-19 Subnet Mask 4 (서브넷 마스크 4) 0

12-20 DHCP Disable (사용 안함)

12-21 Location ID (위치 ID) 0

20 Advanced (고급)

76 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

20-1 Tracking Gain (추적 이득) 50%

20-2 Pedestal Detect (페데스탈 감지) 80%

20-3 Bypass Contactor Delay (바이패스 콘택터 지연) 150 ms

20-4 Model Rating (모델 등급) 모델에 따라 다름

20-5 Screen Timeout (화면 타임아웃) 1 minute (1분)

20-6 Motor Connection (모터 연결) Auto-detect (자동 감지)

30 Pump Input Configuration (펌프 입력 구성)

30-1 Pressure Sensor Type (압력 센서 유형) None (없음)

30-2 Pressure Units (압력 단위) kPa

30-3 Pressure at 4 mA (4 mA 기준 압력) 0

30-4 Pressure at 20 mA (20 mA 기준 압력) 0

30-5 Flow Sensor Type (유량 센서 유형) None (없음)

30-6 Flow Units (유량 단위) liters/second (리터/초)

프로그래밍 가능한 파라미터

30-7 Flow at 4 mA (4 mA 기준 유량) 0

30-8 Flow at 20 mA (20 mA 기준 유량) 0

30-9 Units per Minute at Max Flow (최대 유량 시 분당 단위) 0

30-10 Pulses per Minute at Max Flow (최대 유량 시 분당 펄스) 0

30-11 Units per Pulse (펄스당 단위) 0

30-12 Depth Sensor Type (깊이 센서 유형) None (없음)

30-13 Depth Units (깊이 단위) meters (미터)

30-14 Depth at 4 mA (4 mA 기준 깊이) 0

30-15 Depth at 20 mA (20 mA 기준 깊이) 0

31 Flow Protection (유량 보호)

31A High Flow Trip Level (고유량 트립 수준) 10

31B Low Flow Trip Level (저유량 트립 수준) 5

31C Flow Start Delay (유량 기동 지연) 00:00:500 (mm:ss:ms)

31D Flow Response Delay (유량 반응 지연) 00:00:500 (mm:ss:ms)

32 Pressure Protection (압력 보호)

32-1 High Pressure Trip Level (고압 트립 수준) 10

32-2 High Pressure Start Delay (고압 기동 지연) 00:00:500 (mm:ss:ms)

32-3 High Pressure Response Delay (고압 반응 지연) 00:00:500 (mm:ss:ms)

32-4 Low Pressure Trip Level (저압 트립 수준) 5

32-5 Low Pressure Start Delay (저압 기동 지연) 00:00:500 (mm:ss:ms)

32-6 Low Pressure Response Delay (저압 반응 지연) 00:00:500 (mm:ss:ms)

33 Pressure Control (압력 제어)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 77

운전 지침서 | VLT® Soft Starter MCD 600

파라미터 그룹 번호 파라미터 그룹 이름 초기 설정

33-1 Pressure Control Mode (압력 제어 모드) Off (꺼짐)

33-2 Start Pressure Level (기동 압력 수준) 5

33-3 Start Response Delay (기동 반응 지연) 00:00:500 (mm:ss:ms)

33-4 Stop Pressure Level (정지 압력 수준) 10

33-5 Stop Response Delay (정지 반응 지연) 00:00:500 (mm:ss:ms)

34 Depth Protection (깊이 보호)

34-1 Depth Trip Level (깊이 트립 수준) 5

34-2 Depth Reset Level (깊이 리셋 수준) 10

34-3 Depth Start Delay (깊이 기동 지연) 00:00:500 (mm:ss:ms)

34-4 Depth Response Delay (깊이 반응 지연) 00:00:500 (mm:ss:ms)

35 Thermal Protection (써멀 보호)

35-1 Temperature Sensor Type (온도 센서 유형) None (없음)

35-2 Temperature Trip Level (온도 트립 수준) 40

프로그래밍 가능한 파라미터

36 Pump Trip Action (펌프 트립 동작)

36-1 Pressure Sensor (압력 센서) Soft Trip and Log (소프트 트립 및 기록)

36-2 Flow Sensor (유량 센서) Soft Trip and Log (소프트 트립 및 기록)

36-3 Depth Sensor (깊이 센서) Soft Trip and Log (소프트 트립 및 기록)

36-4 High Pressure (고압) Soft Trip and Log (소프트 트립 및 기록)

36-5 Low Pressure (저압) Soft Trip and Log (소프트 트립 및 기록)

36-6 High Flow (고유량) Soft Trip and Log (소프트 트립 및 기록)

36-7 Low Flow (저유량) Soft Trip and Log (소프트 트립 및 기록)

36-8 Flow Switch (유량 스위치) Soft Trip and Log (소프트 트립 및 기록)

36-9 Well Depth (우물 깊이) Soft Trip and Log (소프트 트립 및 기록)

36-10 RTD/PT100 B Soft Trip and Log (소프트 트립 및 기록)

10.5 파라미터 그룹 1-** Motor Details (모터 세부 정보)

표 20: 1-1 - Command Source (명령 소스)

옵션 기능

소프트 스타터의 제어를 위한 명령 소스를 선택합니다.

* Digital input (디지

털 입력)

Network (네트워크) 소프트 스타터는 통신 확장 카드의 기동 및 정지 명령을 수용합니다.

Remote LCP (원격
LCP)

Clock (클럭) 소프트 스타터는

78 | Danfoss A/S © 2018.10

소프트 스타터는 디지털 입력의 기동 및 정지 명령을 수용합니다.

소프트 스타터는 원격 LCP의 기동 및 정지 명령을 수용합니다.

파라미터

4-1 - 4-24에 예약된 기동 및 정지를 수용합니다.

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

옵션 기능

프로그래밍 가능한 파라미터

Smart card (스마트
카드)

Smart card + clock
(스마트 카드 + 클
럭)

Timer (타이머) 기동 신호가 수신된 후 소프트 스타터는

표 21: 1-2 Motor Full Load Current (모터 정격 부하 전류)

범위 기능

모델에 따라 다름 소프트 스타터를 모터의 FLC와 일치하게 합니다. 모터 명판에 나타난 FLC 등급으로 설정합니다.

표 22: 1-3 Motor kW (모터 kW)

범위 기능

*0 0–9999 kW 연결된 모터의 구동 출력을 kW로 설정합니다. 이 설정은 출력 보고 및 보호의 기준입니다.

표 23: 1-4 Locked Rotor Time (회전자 구속 시간)

범위 기능

*10 s 0:01–2:00

(분:초)

소프트 스타터는 스마트 카드의 기동 및 정지 명령을 수용합니다.

소프트 스타터는
니다. 일정과 관계 없이 스마트 카드의 정지 명령은 수용됩니다.

Time (정지 시간)에 설정된 타이머에 따라 모터를 기동 및 정지합니다.

모터가 식은 상태에서 최대 온도에 도달할 때까지 회전자 구속 전류를 유지할 수 있는 최대 시간 길이를
설정합니다. 모터 데이터시트에 따라 설정합니다.

파라미터

4-1 - 4-24에 설정된 운전 일정 내에서 스마트 카드의 기동 명령을 수용합

파라미터

4-2 Run Time (구동 시간) 및

파라미터

4-3 Stopped

표 24: 1-5 Locked Rotor Current (회전자 구속 전류)

범위 기능

*600% 400–1200%

FLC

표 25: 1-6 Motor Service Factor (모터 과부하율)

범위 기능

*105% 100–

130%

표 26: 1-7 Reserved (예비)

범위 기능

이 파라미터는 향후 사용을 위한 예비 파라미터입니다.

연결된 모터의 회전자 구속 전류를 정격 부하 전류의 백분율로 설정합니다. 모터 데이터시트에 따라
설정합니다.

써멀 모델에 의해 사용된 모터 과부하율을 설정합니다. 모터가 정격 부하 전류로 구동하는 경우, 모터 과부
하율은 100%에 도달합니다. 모터 데이터시트에 따라 설정합니다.

파라미터

정은 다음과 같은 모터 과부하 보호를 제공합니다. 클래스 10, FLA의 트립 전류 105% 또는 그와 동등
한 보호.

1-4 - 1-6은 모터 과부하 보호를 위한 트립 전류를 결정합니다.

참고

파라미터

1-4 - 1-6의 초기 설

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 79

운전 지침서 | VLT® Soft Starter MCD 600

10.6 파라미터 그룹 2-** Motor Start/Stop (모터 기동/정지)

표 27: 2-1 - Start Mode (기동 모드)

옵션 기능

소프트 기동 모드를 선택합니다.

참고

VLT® Soft Starter MCD 600는 모든 소프트 기동(적응형 제어 포함)에 전류 한계를 적용합니다. 전
류 한계가 너무 낮거나 가감속 시작 시간(
무 짧은 경우, 모터가 성공적으로 기동하지 못할 수 있습니다.

* Constant Current

(정전류)

Adaptive Control
(적응형 제어)

표 28: 2-2 - Start Ramp Time (가감속 시작 시간)

범위 기능

파라미터

프로그래밍 가능한 파라미터

2-2 Start Ramp Time (

가감속 시작 시간

))이 너

* 10 s 0:01–3:00 (분:초)적응형 제어 시작을 위한 총 기동 시간 또는 (초기 전류에서 전류 한계까지의) 전류 가감속 시작을 위한

가감속 시간을 설정합니다.

표 29: 2-3 - Initial Current (초기 전류)

범위 기능

*200% 100–

600%
FLC

표 30: 2-4 - Current Limit (전류 한계)

범위 기능

* 350% 100–600%

FLC

표 31: 2-5 - Adaptive Start Profile (적응형 기동 프로필)

옵션 기능

전류 가감속 시작을 위한 초기 기동 전류 수준을 모터 정격 부하 전류의 백분율로 설정합니다. 기동이 초기
화된 직후 모터가 가속을 시작할 수 있도록 그와 같이 설정합니다. 전류 가감속 시작이 필요하지 않은 경
우, 전류 한계와 동일한 초기 전류를 설정합니다.

정전류 및 전류 가감속 소프트 시작을 위한 전류 한계를 모터 정격 부하 전류의 백분율로 설정합니
다.

VLT® Soft Starter MCD 600가 적응형 제어 소프트 기동에 사용하는 프로필을 선택합니다.

참고

Early Acceleration (조기
가속)

80 | Danfoss A/S © 2018.10

MCD 600는 모든 소프트 기동(적응형 제어 포함)에 전류 한계를 적용합니다. 전류 한계가

너무 낮거나 가감속 시작 시간(
은 경우, 모터가 성공적으로 기동하지 못할 수 있습니다.

파라미터

2-2 Start Ramp Time (

가감속 시작 시간

AQ262141844215ko-000201 / 175R1174

))이 너무 짧

운전 지침서 | VLT® Soft Starter MCD 600

옵션 기능

* Constant Acceleration

(일정 가속)

Late Acceleration (지연

가속)

표 32: 2-6 - Kickstart Time (킥스타트 시간)

범위 기능

*0000 ms 0–2000 ms 킥스타트 기간을 설정합니다. 0으로 설정하면 킥스타트를 사용할 수 없습니다.

표 33: 2G - Kickstart Level (킥스타트 수준)

범위 기능

프로그래밍 가능한 파라미터

* 500% 100–

700% FLC

킥스타트 전류의 수준을 설정합니다.

참고

킥스타트는 기계 장비의 토오크 수준이 증가하게 합니다. 이 기능을 사용하기 전에 모터, 부하 및
커플링이 추가 토오크를 감당할 수 있는지 확인합니다.

표 34: 2-8 - Jog Torque (조그 토오크)

범위 기능

* 50% 20–100% VLT® Soft Starter MCD 600는 낮은 속도로 모터를 조깅할 수 있으며 이는 벨트 및 플라이휠의 정밀 배치를 가

능하게 합니다. 조그는 정회전 또는 역회전 운전에 모두 사용할 수 있습니다.

조그 운전의 전류 한계를 설정합니다.

표 35: 2-9 - Stop Mode (정지 모드)

옵션 기능

정지 모드를 선택합니다.

Coast To Stop (코스팅 정지)

* TVR Soft Stop (TVR 소프트 정지)

Adaptive Control (적응형 제어)

DC Brake (직류 제동)

Soft Brake (소프트 제동)

표 36: 2-10 - Stop Time (정지 시간)

범위 기능

* 0 s 0:00–4:00

(분:초)

Danfoss A/S © 2018.10

TVR 또는 적응형 제어를 사용하여 모터를 소프트 정지할 시간을 설정합니다. 주 콘택터가 설치된 경우, 콘

택터는 정지 시간이 끝날 때까지 닫힌 상태를 유지해야 합니다. 주 콘택터 출력(13, 14)을 사용하여 주 콘택
터를 제어합니다.

AQ262141844215ko-000201 / 175R1174| 81

운전 지침서 | VLT® Soft Starter MCD 600

표 37: 2-11 - Adaptive Stop Profile (적응형 정지 프로필)

프로그래밍 가능한 파라미터

옵션 기능

VLT® Soft Starter MCD 600가 적응형 제어 소프트 정지에 사용하는 프로필을 선택합니
다.

Early Deceleration (조기 감속)

* Constant Deceleration (일정 감속)

Late Deceleration (지연 감속)

표 38: 2-12 - Adaptive Control Gain (적응형 제어 이득)

범위 기능

* 75% 1–200% 적응형 제어의 성능을 조정합니다. 이 설정은 기동 및 정지 제어에 모두 영향을 줍니다.

표 39: 2-13 - Multi Pump (멀티 펌프)

옵션 기능

공통 출구 매니폴드에 여러 펌프가 연결된 설비에 적합하도록 적응형 제어의 성능을 조
정합니다.

* Single Pump (단일 펌프)

Manifold Pump (매니폴드 펌프)

표 40: 2-14 - Start Delay (기동 지연)

범위 기능

* 0 s 0:00–60:00 (분:초) 소프트 스타터가 기동 명령을 수신한 후에 모터를 기동하기 전까지의 지연을 설정합니다.

표 41: 2-15 - DC Brake Torque (직류 제동 토오크)

범위 기능

* 20% 20–100% 모터를 감속하기 위해 소프트 스타터가 사용하는 제동 토오크량을 설정합니다.

표 42: 2-16 - DC Brake Time (직류 제동 시간)

범위 기능

* 1 s 0:01–0:30 (분:초) 제동 정지 중의 직류 주입 기간을 설정합니다.

표 43: 2-17- Brake Current Limit (제동 전류 한계)

범위 기능

* 250% 100–600% FLC 소프트 제동의 전류 한계를 설정합니다.

82 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

표 44: 2-18 - Soft Brake Delay (소프트 제동 지연)

프로그래밍 가능한 파라미터

범위 기능

*400 ms 400–2000ms정지 신호를 수신한 후 모터에 제동 전류 공급을 시작하기 전까지 소프트 스타터가 기다리는 시간을 설

정합니다. K1 및 K2가 전환할 수 있는 시간을 허용하도록 설정합니다.

10.7 파라미터 그룹 3-** Motor Start/Stop-2 (모터 기동/정지-2)

이 그룹의 파라미터는 2차 모터 구성의 운전을 제어합니다. 프로그래밍 가능한 입력을 사용하여 활성 모터 세트를 선택합니다.

자세한 내용은 9.14 2차 모터 세트을 참조하십시오.

표 45: 3-1 - Motor Full Load Current-2 (모터 정격 부하 전류-2)

범위 기능

모델에 따라 다름 2차 모터의 정격 부하 전류를 설정합니다.

표 46: 3-2 - Motor kW-2 (모터 kW-2)

범위 기능

* 0 0–9999 kW 2차 모터의 구동 출력을 kW로 설정합니다.

표 47: 3-3 - Start Mode-2 (기동 모드-2)

옵션 기능

소프트 기동 모드를 선택합니다.

* Constant Current (정전류)

Adaptive Control (적응형 제어)

표 48: 3-4 - Start Ramp Time-2 (가감속 시작 시간-2)

범위 기능

*10 s 0:01–3:00 (분:초)적응형 제어 시작을 위한 총 기동 시간 또는 (초기 전류에서 전류 한계까지의) 전류 가감속 시작을 위한

가감속 시간을 설정합니다.

표 49: 3-5 - Initial Current-2 (초기 전류-2)

범위 기능

*200% 100–

600%
FLC

전류 가감속 시작을 위한 초기 기동 전류 수준을 모터 정격 부하 전류의 백분율로 설정합니다. 기동이 초기
화된 직후 모터가 가속을 시작할 수 있도록 그와 같이 설정합니다. 전류 가감속 시작이 필요하지 않은 경
우, 전류 한계와 동일한 초기 전류를 설정합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 83

운전 지침서 | VLT® Soft Starter MCD 600

표 50: 3-6 - Current Limit-2 (전류 한계-2)

범위 기능

프로그래밍 가능한 파라미터

*350% 100–

정전류 및 전류 가감속 소프트 시작을 위한 전류 한계를 모터 정격 부하 전류의 백분율로 설정합니다.

600%
FLC

VLT® Soft Starter MCD 600는 모든 소프트 기동(적응형 제어 포함)에 전류 한계를 적용합니다. 전류

한계가 너무 낮거나 가감속 시작 시간(

파라미터

은 경우, 모터가 성공적으로 기동하지 못할 수 있습니다.

표 51: 3-7 - Adaptive Start Profile-2 (적응형 기동 프로필-2)

옵션 기능

VLT® Soft Starter MCD 600가 적응형 제어 소프트 기동에 사용하는 프로필을 선택합니
다.

Early Acceleration (조기 가속)

* Constant Acceleration (일정 가속)

Late Acceleration (지연 가속)

표 52: 3-8 - Kickstart Time-2 (킥스타트 시간-2)

범위 기능

* 0000 ms 0–2000 ms 킥스타트 기간을 설정합니다.

참고

2-2 Start Ramp Time (

가감속 시작 시간

))이 너무 짧

0으로 설정하면 킥스타트를 사용할 수 없습니다.

표 53: 3-9 - Kickstart Level-2 (킥스타트 수준-2)

범위 기능

*500% 100–700% FLC 킥스타트 전류의 수준을 설정합니다.

표 54: 3-10 - Jog Torque-2 (조그 토오크-2)

범위 기능

*50% 20–100% 조그 운전의 전류 한계를 설정합니다.

표 55: 3-11 - Stop Mode-2 (정지 모드-2)

옵션 기능

정지 모드를 선택합니다.

Coast To Stop (코스팅 정지)

* TVR Soft Stop (TVR 소프트 정지)

Adaptive Control (적응형 제어)

DC Brake (직류 제동)

84 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

옵션 기능

Soft Brake (소프트 제동)

표 56: 3-12 - Stop Time-2 (정지 시간-2)

범위 기능

프로그래밍 가능한 파라미터

*0 s 0:00–4:00

(분:초)

TVR 또는 적응형 제어를 사용하여 모터를 소프트 정지할 시간을 설정합니다. 주 콘택터가 설치된 경우, 콘택

터는 정지 시간이 끝날 때까지 닫힌 상태를 유지해야 합니다. 주 콘택터 출력(13, 14)을 사용하여 주 콘택터
를 제어합니다.

표 57: 3-13 - Adaptive Stop Profile-2 (적응형 정지 프로필-2)

옵션 기능

소프트 스타터가 적응형 제어 소프트 정지에 사용하는 프로필을 선택합니다.

Early Deceleration (조기 감속)

* Constant Deceleration (일정 감속)

Late Deceleration (지연 감속)

표 58: 3-14 - Adaptive Control Gain-2 (적응형 제어 이득-2)

범위 기능

*75% 1–200% 적응형 제어의 성능을 조정합니다.

이 설정은 기동 및 정지 제어에 모두 영향을 줍니다.

표 59: 3-15 - Multi Pump-2 (멀티 펌프-2)

옵션 기능

공통 출구 매니폴드에 여러 펌프가 연결된 설비에 적합하도록 적응형 제어의 성능을 조
정합니다.

* Single Pump (단일 펌프)

Manifold Pump (매니폴드 펌프)

표 60: 3-16 - Start Delay-2 (기동 지연-2)

범위 기능

* 0 s 0:00–60:00 (분:초) 스타터가 기동 명령을 수신한 후에 모터를 기동하기 전까지의 지연을 설정합니다.

표 61: 3-17 - DC Brake Torque-2 (직류 제동 토오크-2)

범위 기능

*20% 20–100% 모터를 감속하기 위해 소프트 스타터가 사용하는 제동 토오크량을 설정합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 85

운전 지침서 | VLT® Soft Starter MCD 600

표 62: 3-18 - DC Brake Time-2 (직류 제동 시간-2)

프로그래밍 가능한 파라미터

범위 기능

*1 s 0:01–0:30 (분:초) 제동 정지 중의 직류 주입 기간을 설정합니다.

표 63: 3-19 - Brake Current Limit-2 (제동 전류 한계-2)

범위 기능

*250% 100–600% FLC 소프트 제동의 전류 한계를 설정합니다.

표 64: 3-20 - Soft Brake Delay-2 (소프트 제동 지연-2)

범위 기능

*400 ms 400–2000ms정지 신호를 수신한 후 모터에 제동 전류 공급을 시작하기 전까지 소프트 스타터가 기다리는 시간을 설

정합니다. K1 및 K2가 전환할 수 있는 시간을 허용하도록 설정합니다.

10.8 파라미터 그룹 4-** Auto-Start/Stop (자동 기동/정지)

표 65: 4-1 - Auto-Start/Stop Mode (자동 기동/정지 모드)

옵션 기능

자동 기동/정지 운전을 사용하거나 사용하지 않습니다.

* Disable (사용 안함)

Enable Clock Mode (클럭 모드 사용)

Enable Timer Mode (타이머 모드 사용)

표 66: 4-1 - Auto-Start/Stop Mode (자동 기동/정지 모드)

범위 기능

*00:00 00:00–23:59 hh:mm 타이머 모드 자동 기동 후에 소프트 스타터의 구동 기간을 설정합니다.

표 67: 4-3 - Stopped Time (정지 시간)

범위 기능

*00:00 00:00–23:59 hh:mm 타이머 모드로 운전 시 소프트 스타터가 정지 상태를 유지하는 기간을 설정합니다.

표 68: 4-4 - Sunday Mode (일요일 모드)

옵션 기능

* Start/Stop Disable (기

동/정지 사용 안함)

Start Only Enable (기동
만 사용)

86 | Danfoss A/S © 2018.10

일요일의 자동 기동/정지를 사용하거나 사용하지 않습니다.

자동 기동/정지 제어를 사용하지 않습니다.
는

파라미터

자동 기동 제어를 사용합니다.

4-6 Sunday Stop Time (

파라미터

일요일 정지 시간

파라미터

4-5 Sunday Start Time (

)에 예약된 모든 시간이 무시됩니다.

4-6 Sunday Stop Time (

자동 정지 시간이 무시됩니다.

일요일 기동 시간

일요일 정지 시간

AQ262141844215ko-000201 / 175R1174

)에 예약된 모든

) 또

운전 지침서 | VLT® Soft Starter MCD 600

옵션 기능

프로그래밍 가능한 파라미터

Stop Only Enable (정지
만 사용)

Start/Stop Enable (기동/

자동 정지 제어를 사용합니다.

파라미터

4-5 Sunday Start Time (

자동 기동 시간이 무시됩니다.

자동 기동 및 자동 정지 제어를 사용합니다.

정지 사용)

표 69: 4-5 - Sunday Start Time (일요일 기동 시간)

범위 기능

*00:00 00:00–23:59 일요일의 자동 기동 시간을 설정합니다(24시간 형식).

표 70: 4-6 - Sunday Stop Time (일요일 정지 시간)

범위 기능

*00:00 00:00–23:59 일요일의 자동 정지 시간을 설정합니다(24시간 형식).

표 71: 4-7 - Monday Mode (월요일 모드)

옵션 기능

월요일의 자동 기동/정지를 사용하거나 사용하지 않습니다.

* Start/Stop Disable (기동/정지 사용 안함) Stop Only Enable (정지만 사용)

Start Only Enable (기동만 사용) Start/Stop Enable (기동/정지 사용)

일요일 기동 시간

)에 예약된 모든

표 72: 4-8 - Monday Start Time (월요일 기동 시간)

범위 기능

*00:00 00:00–23:59 월요일의 자동 기동 시간을 설정합니다(24시간 형식).

표 73: 4-9 - Monday Stop Time (월요일 정지 시간)

범위 기능

*00:00 00:00–23:59 월요일의 자동 정지 시간을 설정합니다(24시간 형식).

표 74: 4-10 - Tuesday Mode (화요일 모드)

옵션 기능

화요일의 자동 기동/정지를 사용하거나 사용하지 않습니다.

* Start/Stop Disable (기동/정지 사용 안함)

Start Only Enable (기동만 사용)

Stop Only Enable (정지만 사용)

Start/Stop Enable (기동/정지 사용)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 87

운전 지침서 | VLT® Soft Starter MCD 600

표 75: 4-11 - Tuesday Start Time (화요일 기동 시간)

범위 기능

*00:00 00:00–23:59 화요일의 자동 기동 시간을 설정합니다(24시간 형식).

표 76: 4-13 - Wednesday Mode (수요일 모드)

옵션 기능

수요일의 자동 기동/정지를 사용하거나 사용하지 않습니다.

* Start/Stop Disable (기동/정지 사용 안함)

Start Only Enable (기동만 사용)

Stop Only Enable (정지만 사용)

Start/Stop Enable (기동/정지 사용)

표 77: 4-14 - Wednesday Start Time (수요일 기동 시간)

범위 기능

프로그래밍 가능한 파라미터

*00:00 00:00–23:59 수요일의 자동 기동 시간을 설정합니다(24시간 형식).

표 78: 4-15 - Wednesday Stop Time (수요일 정지 시간)

범위 기능

*00:00 00:00–23:59 수요일의 자동 정지 시간을 설정합니다(24시간 형식).

표 79: 4-16 - Thursday Mode (목요일 모드)

옵션 기능

목요일의 자동 기동/정지를 사용하거나 사용하지 않습니다.

* Start/Stop Disable (기동/정지 사용 안함)

Start Only Enable (기동만 사용)

Stop Only Enable (정지만 사용)

Start/Stop Enable (기동/정지 사용)

표 80: 4-17 - Thursday Start Time (목요일 기동 시간)

범위 기능

*00:00 00:00–23:59 목요일의 자동 기동 시간을 설정합니다(24시간 형식).

표 81: 4-18 - Thursday Stop Time (목요일 정지 시간)

범위 기능

*00:00 00:00–23:59 목요일의 자동 정지 시간을 설정합니다(24시간 형식).

88 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

표 82: 4-19 - Friday Mode (금요일 모드)

옵션 기능

금요일의 자동 기동/정지를 사용하거나 사용하지 않습니다.

* Start/Stop Disable (기동/정지 사용 안함)

Start Only Enable (기동만 사용)

Stop Only Enable (정지만 사용)

Start/Stop Enable (기동/정지 사용)

표 83: 4-20 - Friday Start Time (금요일 기동 시간)

범위 기능

*00:00 00:00–23:59 금요일의 자동 기동 시간을 설정합니다(24시간 형식).

표 84: 4-21 - Friday Stop Time (금요일 정지 시간)

범위 기능

프로그래밍 가능한 파라미터

*00:00 00:00–23:59 금요일의 자동 정지 시간을 설정합니다(24시간 형식).

표 85: 4-22 - Saturday Mode (토요일 모드)

옵션 기능

토요일의 자동 기동/정지를 사용하거나 사용하지 않습니다.

* Start/Stop Disable (기동/정지 사용 안함)

Start Only Enable (기동만 사용)

Stop Only Enable (정지만 사용)

Start/Stop Enable (기동/정지 사용)

표 86: 4-23 - Saturday Start Time (토요일 기동 시간)

범위 기능

*00:00 00:00–23:59 토요일의 자동 기동 시간을 설정합니다(24시간 형식).

표 87: 4-24 - Saturday Stop Time (토요일 정지 시간)

범위 기능

*00:00 00:00–23:59 토요일의 자동 정지 시간을 설정합니다(24시간 형식).

10.9 파라미터 그룹 5-** Protection Levels (보호 수준)

표 88: 5-1 - Current Imbalance (전류 불균형)

범위 기능

*30% 10–50% 전류 불균형 보호를 위한 트립 포인트를 설정합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 89

운전 지침서 | VLT® Soft Starter MCD 600

표 89: 5-2 - Current Imbalance Delay (전류 불균형 지연)

프로그래밍 가능한 파라미터

범위 기능

*3 s 0:00–4:00 (분:초) 전류 불균형에 대한 소프트 스타터의 반응 속도를 낮춰서 일시적인 변동으로 인한 트립을 피합니다.

표 90: 5-3 - Undercurrent (부족 전류)

범위 기능

*20% 0–100% 부족 전류 보호를 위한 트립 포인트를 모터 정격 부하 전류의 백분율로 설정합니다. 모터의 정상 작동 범위와

모터의 여자(무부하) 전류 사이의 수준을 설정합니다(일반적으로 FLC의 25–35%). 0%로 설정하면 부족 전류
보호를 사용할 수 없습니다.

표 91: 5-4 - Undercurrent Delay (부족 전류 지연)

범위 기능

* 5 s 00–4:00 (분:초) 부족 전류에 대한 소프트 스타터의 반응 속도를 낮춰서 일시적인 변동으로 인한 트립을 피합니다.

표 92: 5-5 - Overcurrent (과전류)

범위 기능

*400% 80–600% 과전류 보호를 위한 트립 포인트를 모터 정격 부하 전류의 백분율로 설정합니다.

표 93: 5-6 - Overcurrent Delay (과전류 지연)

범위 기능

* 0 s 0:00–1:00 (분:

초)

표 94: 5-7 - Undervoltage (부족 전압)

과전류에 대한 소프트 스타터의 반응 속도를 낮춰서 일시적인 과전류 이벤트로 인한 트립을 피합니
다.

범위 기능

*350 100–1000 V 부족 전압 보호를 위한 트립 포인트를 설정합니다. 필요에 따라 설정합니다.

참고

소프트 스타터가 구동 모드로 전환될 때까지 전압 보호는 올바르게 작동하지 않습니다.

표 95: 5-8 - Undervoltage Delay (부족 전압 지연)

범위 기능

* 1 s 0:00–1:00 (분:초) 부족 전압에 대한 소프트 스타터의 반응 속도를 낮춰서 일시적인 변동으로 인한 트립을 피합니다.

표 96: 5-9 - Overvoltage (과전압)

범위 기능

*500 100–1000 V 과전압 보호를 위한 트립 포인트를 설정합니다. 필요에 따라 설정합니다.

90 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

표 97: 5-10 - Overvoltage Delay (과전압 지연)

프로그래밍 가능한 파라미터

범위 기능

* 1 s 0:00–1:00 (분:초) 과전압에 대한 소프트 스타터의 반응 속도를 낮춰서 일시적인 변동으로 인한 트립을 피합니다.

표 98: 5-11 - Underpower (부족 전력)

범위 기능

*10% 10–120% 부족 전력 보호를 위한 트립 포인트를 설정합니다. 필요에 따라 설정합니다.

표 99: 5-12 - Underpower Delay (부족 전력 지연)

범위 기능

*1 s 0:00–1:00 (분:초) 부족 전력에 대한 소프트 스타터의 반응 속도를 낮춰서 일시적인 변동으로 인한 트립을 피합니다.

표 100: 5-13 - Overpower (과전력)

범위 기능

*150% 80–200% 과전력 보호를 위한 트립 포인트를 설정합니다. 필요에 따라 설정합니다.

표 101: 5-14 - Overpower Delay (과전력 지연)

범위 기능

* 1 s 0:00–1:00 (분:초) 과전력에 대한 소프트 스타터의 반응 속도를 낮춰서 일시적인 변동으로 인한 트립을 피합니다.

표 102: 5-15 - Excess Start Time (과다한 기동 시간)

범위 기능

*20 s 0:00–4:00

과다한 기동 시간은 소프트 스타터가 모터 기동을 시도하는 최대 시간입니다.

(분:초)

모터가 프로그래밍된 한계 내에 구동 모드로 전환하지 않으면 소프트 스타터가 트립합니다.

정상 기동에 필요한 기간보다 약간 더 길게 설정합니다. 0으로 설정하면 과다한 기동 시간 보호를 사용할 수
없습니다.

표 103: 5-16- Restart Delay (재기동 지연)

범위 기능

*10 s 00:01–60:00 (분:초) 소프트 스타터는 정지 종료와 다음 번 기동 시작 간의 지연을 강제하도록 구성할 수 있습니다.

기동 지연 기간 동안 표시창에는 또 다른 기동을 시도할 수 있을 때까지 남은 시간이 나타납니다.

표 104: 5-17 - Starts per Hour (시간당 기동 횟수)

범위 기능

*0 0–10 60분 기간 내에 소프트 스타터가 시도하는 최대 기동 횟수를 설정합니다. 0으로 설정하면 이 보호를 사용할 수 없습

니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 91

운전 지침서 | VLT® Soft Starter MCD 600

표 105: 5-18 - Phase Sequence (위상 시퀀스)

옵션 기능

기동 시 소프트 스타터가 허용하는 위상 시퀀스를 선택합니다. 기동 전 점검 도중에 소프트 스타터는
해당 입력 단자에서 위상의 시퀀스를 검사하고 실제 시퀀스가 선택한 옵션과 일치하지 않으면 트립
합니다.

* Any Sequence (임

의의 시퀀스)

Positive only (포지
티브만)

프로그래밍 가능한 파라미터

Negative Only (네
가티브만)

직류 제동 사용 시 주전원 공급은 반드시 포지티브 위상 시퀀스로 소프트 스타터(입력 단자 L1,
L2, L3)에 연결되어야 합니다.

(

포지티브만

)로 설정되어야 합니다.

파라미터

참고

2-1 Phase Sequence (위상

시퀀스

10.10 파라미터 그룹 6-** Protection Action (보호 동작)

표 106: 6-1 - Auto-Reset Count (자동 리셋 카운트)

범위 기능

*0 0–5 트립을 계속하는 경우 소프트 스타터가 자동 리셋하는 횟수를 설정합니다.

리셋 카운터는 소프트 스타터가 자동 리셋할 때마다 1씩 증가하고 기동 성공 후 리셋합니다.

이 파라미터를 0으로 설정하면 자동 리셋을 사용할 수 없습니다.

표 107: 6-2 - Auto-Reset Delay (자동 리셋 지연)

범위 기능

*5 s 0:05–15:00 (분:초) 소프트 스타터가 트립을 자동 리셋하기 전까지의 지연을 설정합니다.

)는 반드시 Positive Only

표 108: 6-3 - Current Imbalance (전류 불균형)

옵션 기능

각각의 보호에 대한 소프트 스타터의 반응을 선택합니다.

모든 보호 이벤트는 이벤트 기록에 기록됩니다.

* Soft Trip and Log

(소프트 트립 및 기
록)

Soft Trip and Reset
(소프트 트립 및 리
셋)

Trip Starter (트립 스
타터)

92 | Danfoss A/S © 2018.10

소프트 스타터는
선택한 대로 모터를 정지한 다음 트립 상태로 진입합니다. 소프트 스타터를 리셋하기 전에 트립을 리
셋해야 합니다.

소프트 스타터는
선택한 대로 모터를 정지한 다음 트립 상태로 진입합니다. 자동 리셋 지연 후에 트립이 리셋됩니다.

소프트 스타터는 전원을 차단하고 모터는 코스팅 정지합니다. 소프트 스타터를 리셋하기 전에 트립
을 리셋해야 합니다.

파라미터

파라미터

2-9 Stop Mode (정지 모드) 또는

2-9 Stop Mode (정지 모드) 또는

파라미터

파라미터

3-11 Stop Mode (정지 모드)에서

3-11 Stop Mode (정지 모드)에서

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

옵션 기능

프로그래밍 가능한 파라미터

Trip and Reset (트립
및 리셋)

Warn and Log (경고
및 기록)

소프트 스타터는 전원을 차단하고 모터는 코스팅 정지합니다. 자동 리셋 지연 후에 트립이 리셋됩니
다.

해당 보호는 이벤트 기록에 기록되고 표시창에 경고 메시지가 나타나지만 소프트 스타터는 운전을
계속합니다.

Log Only (기록만) 해당 보호는 이벤트 기록에 기록되지만 소프트 스타터는 운전을 계속합니다.

표 109: 6-4 - Undercurrent (부족 전류)

옵션 기능

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 110: 6-5 - Overcurrent (과전류)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 111: 6-6 - Undervoltage (부족 전압)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 93

운전 지침서 | VLT® Soft Starter MCD 600

표 112: 6-7 - Overvoltage (과전압)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 113: 6-8 - Underpower (부족 전력)

옵션 기능

Soft Trip and Log (소프트 트립 및 기록)

프로그래밍 가능한 파라미터

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

* Log Only (기록만)

표 114: 6-9 - Overpower (과전력)

옵션 기능

Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

* Log Only (기록만)

표 115: 6-10 - Excess Start Time (과다한 기동 시간)

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

94 | Danfoss A/S © 2018.10

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

옵션 기능

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 116: 6-11 - Input A Trip (입력 A 트립)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

프로그래밍 가능한 파라미터

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

표 117: 6-12 - Input B Trip (입력 B 트립)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 118: 6-13 - Network Communications (네트워크 통신)

옵션 기능

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

Stop (정지)으로 설정된 경우, 소프트 스타터는 소프트 정지를 수행한 다음 리셋
없이 재기동할 수 있습니다.

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

Stop (정지)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 95

운전 지침서 | VLT® Soft Starter MCD 600

표 119: 6-14 - Remote Keypad Fault (원격 키패드 결함)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 120: 6-15 - Frequency (주파수)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

프로그래밍 가능한 파라미터

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 121: 6-16 - Phase Sequence (위상 시퀀스)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 122: 6-17 - Motor Overtemperature (모터 과열)

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

96 | Danfoss A/S © 2018.10

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

옵션 기능

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

표 123: 6R - Motor Thermistor Circuit (모터 써미스터 회로)

옵션 기능

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

프로그래밍 가능한 파라미터

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

표 124: 6-19 - Shorted SCR Action (단락 SCR 동작)

옵션 기능

소프트 스타터가 1상에서 손상된 경우, 소프트 스타터가 PowerThrough 운전을 허용할지 여부를
선택합니다. 소프트 스타터는 2상 제어를 사용하며 이는 중요한 어플리케이션에서 모터가 운전을
계속할 수 있도록 합니다.

* 3-phase Control Only

(3상 제어만)

PowerThrough

PowerThrough 운전에 대한 자세한 내용은 9.4 PowerThrough을 참조하십시오.

표 125: 6-20 - Battery/Clock (배터리/클럭)

옵션 기능

보호 이벤트에 대한 소프트 스타터의 반응을 선택합니다.

* Soft Trip and Log (소프트 트립 및 기록)

Soft Trip and Reset (소프트 트립 및 리셋)

Trip Starter (트립 스타터)

Trip and Reset (트립 및 리셋)

Warn and Log (경고 및 기록)

Log Only (기록만)

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 97

운전 지침서 | VLT® Soft Starter MCD 600

10.11 파라미터 그룹 7-** Inputs (입력)

표 126: 7-1 - Input A Function (입력 A 기능)

옵션 기능

입력 A의 기능을 선택합니다.

프로그래밍 가능한 파라미터

Command Override: Network
(명령 무시: 네트워크)

Command Override: Digital
(명령 무시: 디지털)

Command Override: Keypad
(명령 무시: 키패드)

* Input Trip (N/O) (입력 트립

(N/O))

Input Trip (N/C) (입력 트립
(N/C))

Emergency Mode (비상 모드) DI-A, COM+의 폐회로가 비상 모드를 활성화합니다. 소프트 스타터가 기동 명령을 수신하면

Jog Forward (조그 정회전) 정회전 방향으로 조그 운전을 활성화합니다.

Jog Reverse (조그 역회전) 역회전 방향으로 조그 운전을 활성화합니다.

Zero Speed Sensor (제로 속
도 센서)

Motor Set Select (모터 세트
선택)

Reverse Direction (역방향) DI-A, COM+의 폐회로는 소프트 스타터가 다음 기동에 위상 시퀀스를 역방향으로 전환하도

파라미터

설정합니다.

파라미터

설정합니다.

파라미터

합니다.

DI-A, COM+의 폐회로가 소프트 스타터를 트립합니다.

DI-A, COM+의 개회로가 소프트 스타터를 트립합니다.

정지 명령을 수신할 때까지 계속 구동하며 모든 트립과 경고를 무시합니다.

DI-A, COM+의 개회로는 소프트 스타터에 있어 모터가 완전 정지 상태에 도달했음을 의미합
니다. 소프트 스타터는 NO(상시 열림) 제로 속도 센서를 필요로 합니다.

DI-A, COM+의 폐회로는 소프트 스타터가 다음 기동/정지 사이클에 2차 모터 구성을 사용하

도록 합니다.

록 합니다.

1-1 Command Source (명령 소스)의 설정을 무시하고 명령 소스를 통신 네트워크로

1-1 Command Source (명령 소스)의 설정을 무시하고 명령 소스를 디지털 입력으로

1-1 Command Source (명령 소스)의 설정을 무시하고 명령 소스를 원격 LCP로 설정

Pump Clean (펌프 청소) 펌프 청소 기능을 활성화합니다.

표 127: 7-2 - Input A Trip (입력 A 트립)

옵션 기능

입력 트립이 발생할 수 있는 시점을 선택합니다.

Always Active (항상 활성화) 소프트 스타터가 전력을 공급 받을 때는 언제든지 트립이 발생할 수 있습니다.

* Operating Only (운전만) 소프트 스타터가 구동, 정지 또는 기동 중일 때 트립이 발생할 수 있습니다.

Run Only (구동만) 소프트 스타터가 구동 중일 때 트립이 발생할 수 있습니다.

표 128: 7-3 - Input A Trip Delay (입력 A 트립 지연)

범위 기능

*0 s 0:00–4:00 (분:초) 입력 활성화와 소프트 스타터 트립 간의 지연을 설정합니다.

98 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174

운전 지침서 | VLT® Soft Starter MCD 600

표 129: 7-4 - Input A Initial Delay (입력 A 초기 지연)

범위 기능

* 0 s 00:00–30:00 (분:초) 입력 트립이 발생하기 전까지의 지연을 설정합니다.

초기 지연은 기동 신호가 수신되는 시점부터 계수됩니다.

초기 지연이 경과할 때까지 입력의 상태가 무시됩니다.

표 130: 7-5 - Input B Function (입력 B 기능)

옵션 기능

프로그래밍 가능한 파라미터

입력 B의 기능을 선택합니다. 자세한 내용은

능

)을 참조하십시오.

* Input Trip (N/O) (입력 트립 (N/O))

Input Trip (N/C) (입력 트립 (N/C))

Emergency Mode (비상 모드)

Jog Forward (조그 정회전)

Jog Reverse (조그 역회전)

Zero Speed Sensor (제로 속도 센서)

Motor Set Select (모터 세트 선택)

Reverse Direction (역방향)

Pump Clean (펌프 청소)

표 131: 7-6 - Input B Trip (입력 B 트립)

옵션 기능

Always Active (항상 활성화)

* Operating Only (운전만)

Run Only (구동만)

파라미터

7-1 Input A Function (입력 A

입력 트립이 발생할 수 있는 시점을 선택합니다.

기

표 132: 7-7 - Input B Trip Delay (입력 B 트립 지연)

범위 기능

* 0 s 0:00–4:00 (분:초) 입력 활성화와 소프트 스타터 트립 간의 지연을 설정합니다.

표 133: 7-8 - Input B Initial Delay (입력 B 초기 지연)

범위 기능

* 0 s 00:00–30:00 (분:초) 입력 트립이 발생하기 전까지의 지연을 설정합니다.

초기 지연은 기동 신호가 수신되는 시점부터 계수됩니다.

초기 지연이 경과할 때까지 입력의 상태가 무시됩니다.

Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174| 99

운전 지침서 | VLT® Soft Starter MCD 600

표 134: 7-9 - Reset/Enable Logic (리셋/논리 사용함)

옵션 기능

리셋 입력(RESET, COM+)이 NO(상시 열림)인지 아니면 NC(상시 닫힘)인지 선택합니다.

* NC

프로그래밍 가능한 파라미터

NO

리셋 입력이 활성화된 경우, 소프트 스타터는 운전하지 않습니다.

표 135: 7-10 - Input A Name (입력 A 이름)

옵션 기능

* Input A Trip (입력 A 트립)

저압

High Pressure (고압)

Pump Fault (펌프 결함)

Low Level (저수준)

High Level (고수준)

No Flow (비유량)

Starter Disable (스타터 사용 안함)

Controller (제어기)

참고

입력 A가 활성화될 때 LCP에 나타낼 메시지를 선택합니다.

사용자 정의 메시지는 USB 포트를 통해 불러올 수 있습니다.

PLC

Vibration Alarm (진동 알람)

Field Trip (현장 트립)

Interlock Trip (인터록 트립)

Motor Temp (모터 온도)

Motor Prot (모터 Prot)

Feeder Prot (피더 Prot)

Custom Message (사용자 정의 메시지)

표 136: 7-11 - Input B Name (입력 B 이름)

옵션 기능

* Input B Trip (입력 B 트립)

저압

High Pressure (고압)

입력 B가 활성화될 때 LCP에 나타낼 메시지를 선택합니다.

100 | Danfoss A/S © 2018.10

AQ262141844215ko-000201 / 175R1174
