Danfoss MCD 600 Operating guide [da]

Betjeningsvejledning
VLT® Soft Starter MCD 600
Betjeningsvejledning | VLT® Soft Starter MCD 600

Indhold

Indhold
1 Indledning 8
1.1 Produktbeskrivelse 8
1.2 Dokumentversion 8
1.3 Yderligere ressourcer 8
1.4 Godkendelser og certificeringer 8
2 Sikkerhed 9
2.1 Sikkerhedssymboler 9
2.3 Sikkerhedsforanstaltninger 9
3 Systemdesign 12
3.1 Liste over funktioner 12
3.2 Typekode 13
3.3 Valg af softstarterstørrelse 14
3.4 Strømklassificeringer (IEC-klassificeringer) 14
3.5 Dimensioner og vægt 16
3.6 Fysisk installation/Køling og mindsteafstande 17
3.7 Tilbehør 17
3.7.1 Ekspansionskort 17
3.7.1.1 Smart-kort 17
3.7.1.2 Kommunikationsekspansionskort 18
3.7.2 Fjernbetjent LCP 601 18
3.7.3 Finger Guard Kit 18
3.7.4 Styresoftware til softstarteren 18
3.8 Hovedkontaktor 18
3.9 Afbryder 19
3.10 Effektfaktorkorrektion 19
3.11 Apparater til kortslutningsbeskyttelse 20
3.11.1 Type 1-koordination 20
3.11.2 Type 2-koordination 20
3.12 IEC-koordination med apparater til kortslutningsbeskyttelse 20
3.13 UL-koordination med apparater til kortslutningsbeskyttelse 21
3.13.1 Standardfejl for kortslutningsstrømklassificeringer 21
3.13.2 Høj fejl for kortslutningsstrømklassificeringer 22
3.14 Sikringsvalg for type 2-koordination 23
4 Specifikationer 25
4.1 Forsyning 25
4.2 Kortslutningsegenskaber 25
AQ262141844215da-000201 / | 3Danfoss A/S © 2018.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
4.3 Elektromagnetisk kompatibilitet (overholder EU-direktiv 2014/35/EU) 25
4.4 Indgange 25
4.5 Udgange 25
4.6 Miljø 26
4.7 Varmetab 26
4.8 Overbelastningsbeskyttelse af motor 26
4.9 Certificering 26
4.10 Driftslevetid (interne bypass-kontaktorer) 26
Indhold
5 Installation 27
5.1 Sikkerhedsinstruktioner 27
5.2 Kommandokilde 27
5.3 Opsætning af softstarteren 28
5.4 Indgange 28

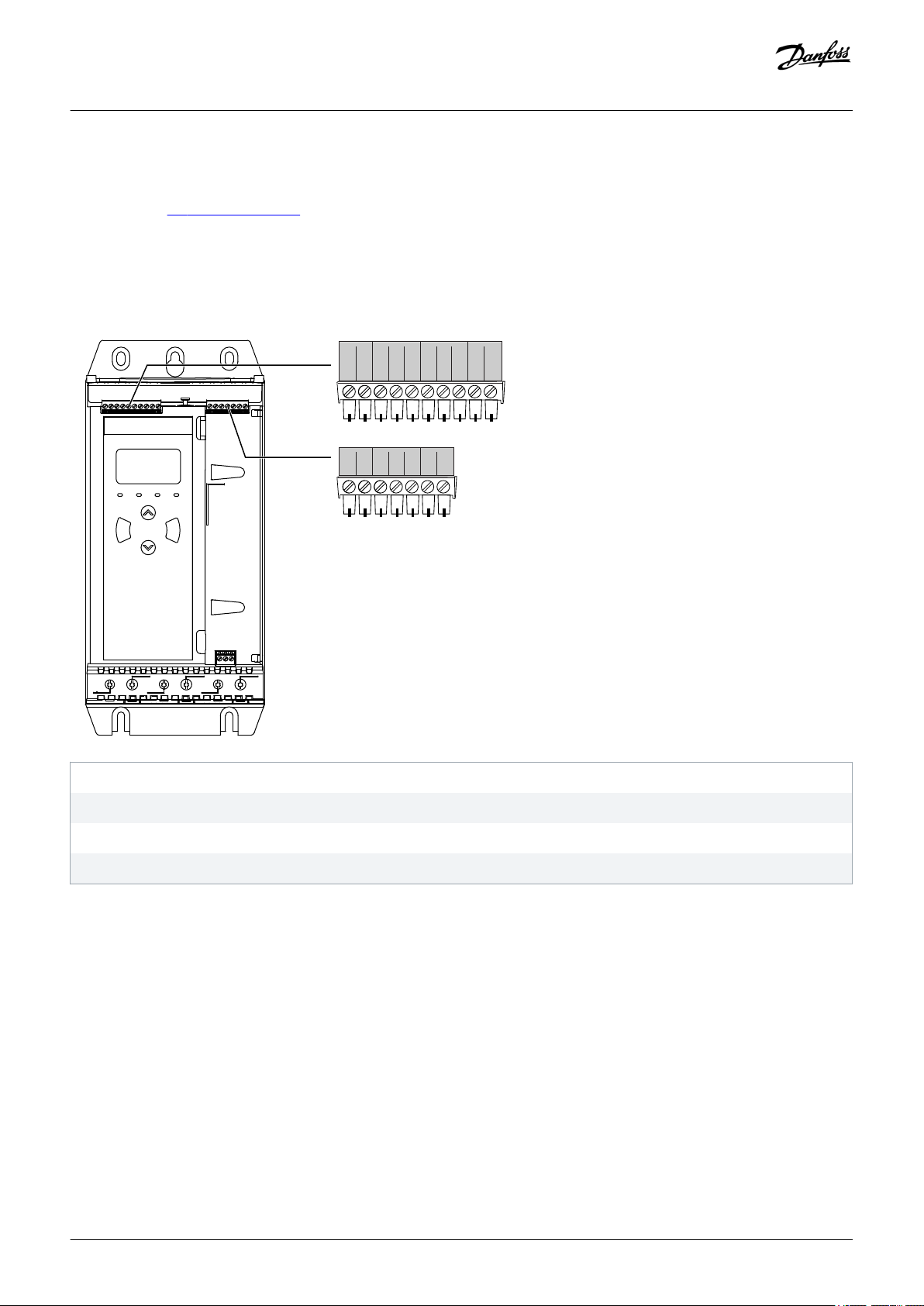

5.4.1 Indgangsklemmer 29
5.4.2 Motortermistor 29
5.4.3 Start/stop 30
5.4.4 Nulstil/starter deaktiver 30
5.4.5 Programmerbare indgange 30
5.4.6 USB-port 31
5.5 Udgange 31
5.5.1 Udgangsklemmer 31
5.5.2 Analog udgang 31
5.5.3 Hovedkontaktorudgang 31
5.5.4 Programmerbare udgange 32
5.6 Styrespænding 32

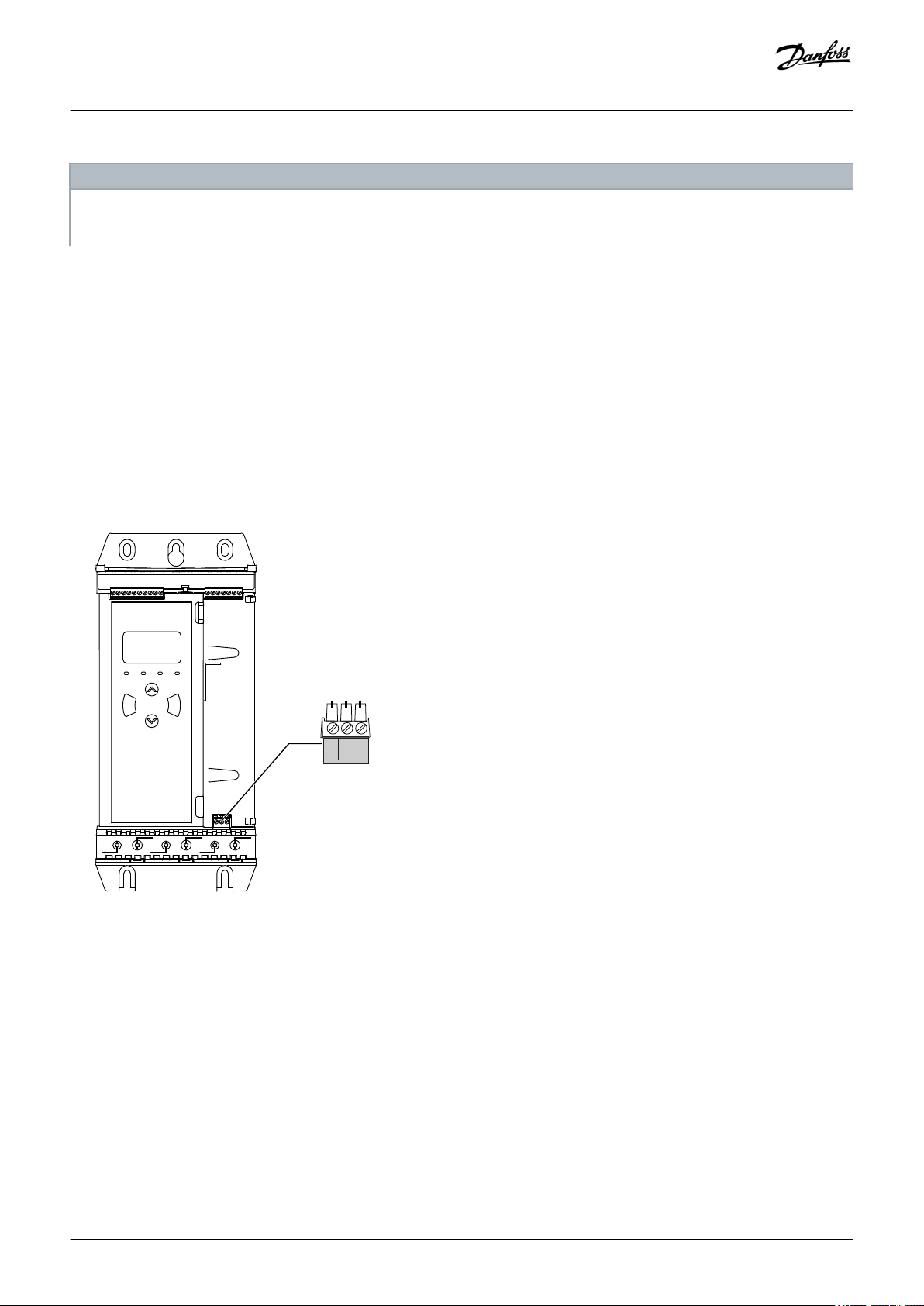

5.6.1 Klemmer til styrespænding 32
5.6.2 Installation i overensstemmelse med UL 33

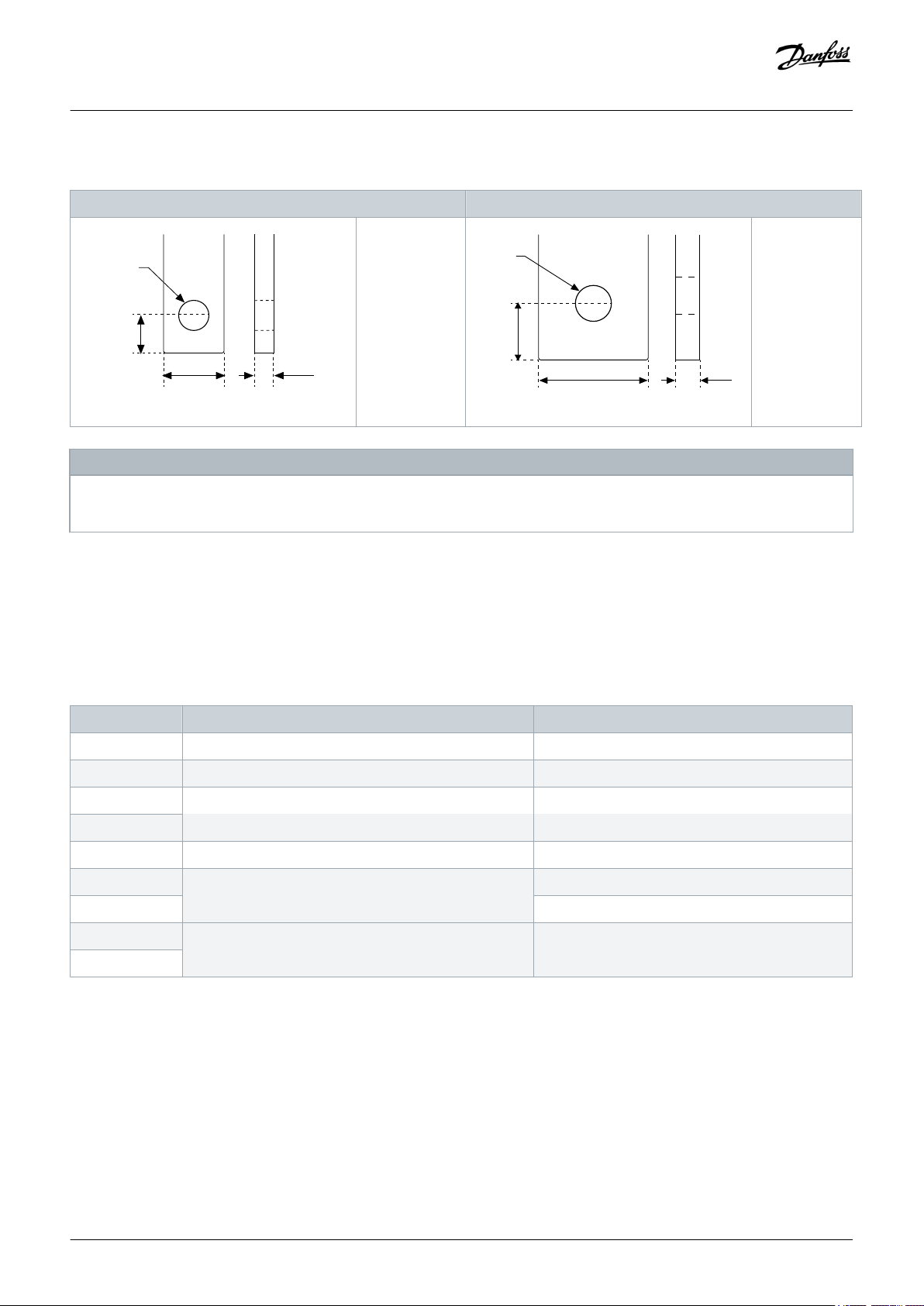

5.7 Terminering af strømkabler 33
5.7.1 Kabelbøsninger til ledningsføring 34
5.7.2 Motortilslutning 34
5.7.2.1 Inline-installation 35
5.7.2.2 Inside delta-installation 36
5.8 Typisk installation 36
5.9 Hurtig opsætning 38
6 Opsætningsværktøjer 40
6.1 Indledning 40
6.2 Indstilling af dato og tid 40
6.3 Kommandokilde 40
6.4 Idriftsættelse 40
6.5 Kør simulering 40
AQ262141844215da-000201 /4 | Danfoss A/S © 2018.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
6.6 Indlæs/gem indstillinger 41
6.7 USB gem og indlæs 42
6.7.1 Fremgangsmåde for gem og indlæs 43
6.7.2 Fillokationer og formater 43
6.8 Auto-start/stop 44
6.9 Netværksadresse 44
6.9.1 Opsætning af en netværksadresse 45
6.10 Tilstand for digital I/O 45
6.11 Analog I/O-tilstand 46
6.12 Serienummer og klassificering 47
6.13 Softwareversioner 47
6.14 Nulstilling af termistor 47
6.15 Nulstil varmemodel 47
Indhold
7 Logs 49
7.2 Hændelseslog 49
7.3 Tællere 49
7.3.1 Sådan vises tællerne 49
8 LCP og feedback 50
8.1 Lokalt LCP og feedback 50
8.2 Fjernbetjent LCP 50
8.3 Justering af displayets kontrast. 52
8.4 LED'er for softstarterstatus 52
8.5 Visninger 53
8.5.1 Oplysninger om softstarteren 53
8.5.2 Konfigurerbare feedbackskærme 53
8.5.3 Aktive feedbackskærme 54
8.5.4 Graf over ydeevne 54
9 Drift 56
9.1 Start-, stop- og nulstillingskommandoer 56
9.2 Tilsidesættelse af kommando 56
9.3 Auto-start/stop 56
9.3.1 Urtilstand 56
9.3.2 Timertilstand 57
9.4 PowerThrough 57
9.5 Emergency Mode (Fire mode) 57
9.6 Hjælpetrip 58
9.7 Typiske styremetoder 58
9.8 Softstartmetoder 60
9.8.1 Constant Current (Konstant strøm) 60
AQ262141844215da-000201 / | 5Danfoss A/S © 2018.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
9.8.2 Konstant strøm med strømrampe 60
9.8.3 Tilpasset styring ved start 61
9.8.3.1 Finjustering af tilpasset styring 62
9.8.4 Konstant strøm med kickstart 62
9.9 Stopmetoder 63
9.9.1 Friløb til stop 63
9.9.2 Tidsstyret spændingsrampe 63
9.9.3 Tilpasset styring ved stop 63
9.9.4 DC Brake (DC-bremse) 65
9.9.5 DC-bremse med ekstern nulhastighedsføler 66
9.9.6 Soft Brake (Softbremse) 66
9.10 Pump Clean (Pumpe ren) 67
9.11 Drift i reverseret retning. 68
9.12 Jog-drift 69
9.13 Drift med inside delta-forbindelse 70
9.14 Indstillinger for sekundær motorgruppe 71
Indhold
10 Programmerbare parametre 72
10.1 Hovedmenu 72
10.2 Ændring af parameterværdier 72
10.3 Adjustment Lock (Justeringslås) 72
10.4 Parameterliste 72
10.5 Parametergruppe 1-** Motor Details (Motoroplysninger) 80
10.6 Parametergruppe 2-** Motor Start/Stop (Motorstart/-stop) 81
10.7 Parametergruppe 3-** Motor Start/Stop-2 (Motorstart/-stop-2) 84
10.8 Parametergruppe 4-** Auto-Start/Stop (Auto-start/stop) 87
10.9 Parametergruppe 5-** Protection Levels (Beskyttelsesniveauer) 91
10.10 Parametergruppe 6-** Protection Action (Beskyttelseshandling) 94
10.11 Parametergruppe 7-** Inputs (Indgange) 99
10.12 Parametergruppe 8-** Relay Outputs (Relæudgange) 103
10.13 Parametergruppe 9-** Analog Output (Analog udgang) 105
10.14 Parametergruppe 10-** Display 106
10.15 Parametergruppe 11-** Pump Clean (Pumpe ren) 109
10.16 Parametergruppe 12-** Communication Card (Kommunikationskort) 110
10.17 Parametergruppe 20-** Advanced (Avanceret) 113
10.18 Parametergruppe 30-** Pump Input Configuration (Konfiguration af pumpeindgang) 115
10.19 Parametergruppe 31-** Flow Protection (Flowbeskyttelse) 117
10.20 Parametergruppe 32-** Pressure Protection (Trykbeskyttelse) 117
10.21 Parametergruppe 33-** Pressure Control (Trykstyring) 118
10.22 Parametergruppe 34-** Depth Protection (Dybdebeskyttelse) 119
10.23 Parametergruppe 35-** Thermal Protection (Termisk beskyttelse) 120
10.24 Parametergruppe 36-** Pump Trip Action (Pumpetriphandling) 120
AQ262141844215da-000201 /6 | Danfoss A/S © 2018.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
Indhold
11 Applikationseksempler 124
11.1 Smart-kort – Pumpestyring og beskyttelse 124
11.2 Smart-kort – niveaustyret pumpeaktivering 125
12 Fejlfinding 128
12.1 Beskyttelsesreaktioner 128
12.2 Tripmeddelelser 128
12.3 Generelle fejl 142
13 Appendiks 145
13.1 Symboler og forkortelser 145
AQ262141844215da-000201 / | 7Danfoss A/S © 2018.10
Betjeningsvejledning | VLT® Soft Starter MCD 600

Indledning

1 Indledning
1.1 Produktbeskrivelse
VLT® Soft Starter MCD 600 er en avanceret digital softstartløsning til motorer på 11–315 kW. Softstarterne har en bred vifte af beskyttelsesfunktioner til motoren og systemet og er udviklet til pålidelig drift i selv de mest krævende installationsmiljøer.
1.2 Dokumentversion
Denne manual bliver regelmæssigt gennemgået og opdateret. Alle forslag til forbedringer er velkomne.
Tabel 1: Dokumentversion
Udgave Bemærkninger
AQ262141844215 Modeludvalg udvidet. Nummerering af parametre ændret.
1.3 Yderligere ressourcer
Der findes flere ressourcer, der kan være med til at give en forståelse af softstarterens avancerede funktioner og programmering.
Betjeningsvejledninger vedrørende drift med ekstraudstyr.
Installationsvejledninger vedrørende installation af forskelligt tilbehør.
WinStart Design-værktøj, som hjælper med at vælge den rigtige softstarter til applikationen.
Supplerende publikationer og manualer er tilgængelige på www.danfoss.com/en/search/?filter=type%3Adocumentation.
1.4 Godkendelser og certificeringer
8 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
2 Sikkerhed
2.1 Sikkerhedssymboler
Følgende symboler anvendes i denne manual:
FARE
Angiver en farlig situation, som, hvis den ikke undgås, vil medføre dødsfald eller alvorlig personskade.
AD VA RS EL
Angiver en farlig situation, som, hvis den ikke undgås, kan medføre dødsfald eller alvorlig personskade.
FO RS IG TI G
Angiver en farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

Sikkerhed

BE MÆ RK
Angiver en meddelelse om skade på ejendom.
2.2 Uddannet personale
Korrekt og pålidelig transport, lagring, montering, drift og vedligeholdelse er påkrævet for problemfri og sikker drift af softstarteren. Det er kun tilladt for uddannet personale at montere eller betjene dette udstyr.
Uddannet personale defineres som udlærte medarbejdere, som er autoriseret til at montere, idriftsætte og vedligeholde udstyr, systemer og kredsløb i overensstemmelse med relevante love og bestemmelser. Derudover skal det uddannede personale være bekendte med de instruktioner og sikkerhedsforanstaltninger, der er beskrevet i denne manual.
2.3 Sikkerhedsforanstaltninger
Sikkerhedsforanstaltninger kan ikke dække alle potentielle årsager til beskadigelse af udstyr, men de kan fremhæve de almindeligste årsager til beskadigelse. Det er installatørens ansvar at:
Læse og forstå alle anvisninger i denne manual før installation, drift eller vedligeholdelse af udstyret.
Følge bedste praksis for elektrisk arbejde, herunder at sørge for brug af passende sikkerhedsudstyr for personalet.
Rådføre sig før drift at dette udstyr, hvis behovet ligger uden for det beskrevne i denne manual.
BE MÆ RK
VLT® Soft Starter MCD 600 kan ikke serviceres af brugeren. Apparatet bør kun serviceres af autoriseret servicepersonale. Hvis apparatet ændres af uautoriserede personer, ophæves garantien.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 9
Betjeningsvejledning | VLT® Soft Starter MCD 600
AD VA RS EL
KORREKT JORDING
Installatøren af softstarteren er ansvarlig for at sørge for korrekt jording og beskyttelse af forgreningskredsløb i henhold til lokale retningslinjer for elsikkerhed. Hvis der ikke er udført korrekt jording og beskyttelse af forgreningskredsløb, kan det medføre dødsfald, personskade eller beskadigelse af udstyr.
Afbryd softstarteren fra netspændingen, før der udføres reparationsarbejde.
-
AD VA RS EL
UTILSIGTET START
Når softstarteren er tilsluttet netspændingen, DC-forsyningen eller belastningsfordeling, kan motoren starte pludseligt. Utilsigtet start under programmering, service- eller reparationsarbejde kan resultere i dødsfald, alvorlig personskade eller beskadigelse af udstyr eller ejendom. Motoren kan starte med en ekstern kontakt, en fieldbuskommando, et indgangsreferencesignal fra LCP'et eller efter en slettet fejltilstand.
Tryk på [Off/Reset] på LCP'et, før programmering af parametre.
-
Afbryd softstarteren fra netspændingen.
-
Softstarteren, motoren og det drevne udstyr skal være fuldstændigt tilsluttet og samlet, før softstarteren tilsluttes
-
netspænding, DC-forsyning eller belastningsfordeling. Montér strømforsyningen til softstarteren med en isolerende kontakt og en afbryderenhed (for eksempel en
-
strømkontaktor), som kan styres via et eksternt sikkerhedssystem (for eksempel et nødstop eller en fejldetektor).
Sikkerhed
FO RS IG TI G
EFFEKTFAKTORKORREKTION
Hvis der tilsluttes fasekompenseringskondensatorer på udgangssiden, vil det medføre skader på softstarteren.
Der må ikke sluttes fasekompenseringskondensatorer til udgangen på softstarteren. Hvis der anvendes statisk
-
effektfaktorkorrektion, skal den sluttes til softstarterens forsyningsside.
FO RS IG TI G
KORTSLUTNING
VLT® Soft Starter MCD 600 er ikke kortslutningssikker.
Efter voldsom overbelastning eller kortslutning bør driften af MCD 600 testes fuldstændigt af en autoriseret servicetekniker.
-
FO RS IG TI G
MEKANISK BESKADIGELSE PÅ GRUND AF UVENTET GENSTART
Motoren kan genstarte, efter at årsagerne til nedlukningen er afhjulpet. Dette kan være farligt for visse maskiner eller installationer.
Sørg for at tage passende forholdsregler for at forhindre genstart efter uplanlagte motorstop.
-
10 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
AD VA RS EL
PERSONBESKYTTELSE
Softstarteren er ikke sikkerhedsudstyr og yder ikke elektrisk isolering eller frakobling fra strømforsyningen.
Hvis det er nødvendigt med isolering, skal softstarteren installeres med en hovedkontaktor.
-
Brug aldrig start- og stopfunktionerne til at opnå personbeskyttelse. En motor kan starte eller stoppe uventet, hvis der
-
opstår fejl i netforsyningen, motortilslutningen eller softstarterens elektronik. En standset motor kan starte, hvis der opstår fejl i softstarterens elektronik. En standset motor kan også starte, hvis der
-
opstår en midlertidig fejl i netforsyningen eller en mistet motortilslutning. Beskyttelse af personer og udstyr opnås ved at styre isoleringsapparatet via et eksternt sikkerhedssystem.
-
BE MÆ RK
Før ændring af parameterindstillinger gemmes de nuværende parameterindstillinger i en fil, der benytter MCD PC-software
-
eller funktionen Gem brugerindstillinger.
Sikkerhed
BE MÆ RK
Brug auto-start-funktionen med forsigtighed. Læs alle bemærkninger vedrørende auto-start inden brug.
-
Ansvarsfraskrivelse
Eksemplerne og diagrammerne i denne manual bør kun betragtes som vejledende. Oplysningerne i denne manual kan til enhver tid ændres uden forudgående varsel. Vi kan på intet tidspunkt holdes ansvarlige for direkte eller indirekte skader samt følgeskader, der skyldes brug eller anvendelse af dette udstyr.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 11
Betjeningsvejledning | VLT® Soft Starter MCD 600
3 Systemdesign
3.1 Liste over funktioner
Strømlinet opsætningsproces
Konfigurationsprofiler for almindelige applikationer.
Indbygget måling og indgange/udgange.
Grænseflade, der er nem at forstå
Menuer og displays på flere sprog.
Beskrivende optionsnavne og feedbackmeddelelser.
Grafer over ydeevne i realtid.
Understøtter energieffektivitet
Kompatibel med IE3.
99 % energieffektiv ved kørsel.
Internt bypass.
Softstartteknologi forhindrer harmonisk forvrængning.

Systemdesign

Omfattende udvalg af modeller
20–579 A (nominel).
200–525 V AC.
380–690 V AC.
Inside delta-installation.
Omfattende indgangs- og udgangsoptioner
Indgange til fjernbetjening (2 x fast, 2 x programmerbar).
Relæudgange (1 x fast, 2 x programmerbar).
Analog udgang.
Alsidige start- og stopoptioner
Planlagt start/stop.
Tilpasset styring.
Konstant strøm.
Strømrampe.
Pumpe ren.
Tidsstyret softstop med spændingsrampe.
Friløb til stop.
DC-bremse.
Softbremse.
Reverseret retning.
12 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
0 014
B T 5
Styringsspænding CV1 = 24 V AC/V DC CV2 = 110~120 V AC eller
220~240 V AC
Beskyttelse 00 = IP00 (åben kapsling) 20 = IP20 (lukket)
Kapslingsstørrelse S1X = Kapslingsstørrelse 1 S2X = Kapslingsstørrelse 2
Netspænding T5 = 200~525 V AC T7 = 380~690 V AC
Bypass B = Internt bypasset
Nominel strømklassificering
e77ha788.10
MCD6-
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tilpasset beskyttelse
Overbelastning af motor.
For lang starttid.
Understrøm/overstrøm.
Undereffekt/overeffekt.
Strømubalance.
Indgangstrip.
Motortermistor.
Valgfrie funktioner til avancerede applikationer
Smart-kort.
Kommunikationsoptioner:
- DeviceNet.
- EtherNet/IP.
- Modbus RTU.
- Modbus TCP.
- PROFIBUS.
- PROFINET.
Systemdesign
3.2 Typekode
Illustration 1: Typekodestreng
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 13
Betjeningsvejledning | VLT® Soft Starter MCD 600
Systemdesign
3.3 Valg af softstarterstørrelse
Softstarterstørrelsen skal matche motoren og applikationen.
Vælg en softstarter, der har en strømklassificering, der mindst er lig med klassificeringen for motorens fulde belastningsstrøm (se motorens typeskilt) ved driftsstart.
Softstarterens strømklassificering bestemmer den maksimale motorstørrelse, som den kan anvendes sammen med. Softstarterens klassificering afhænger af antallet af starter pr. time, startens længde og strømniveau, og den tid, hvor softstarteren er slukket (ikke bruger strøm) mellem starter.
Softstarterens strømklassificering er kun gyldig, når den anvendes under de forhold, der er specificeret i AC53b-koden. Softstarteren kan have en højere eller lavere strømklassificering under forskellige driftsforhold.
3.4 Strømklassificeringer (IEC-klassificeringer)
BE MÆ RK
Kontakt den lokale leverandør for oplysninger om klassificeringer til driftsforhold, der ikke er omfattet af disse klassificeringstabeller.
Illustration 2: AC53b-format
BE MÆ RK
Alle klassificeringer er beregnet for en højde på 1.000 m (3.280 fod) og en omgivelsestemperatur på 40 °C (104 °F).
Tabel 2: In-line-installation, MCD6-0020B ~ MCD6-0042B
3,0-10:350 3,5-15:345 4,0-10:350 4,0-20:340 5,0-5:355
MCD6-0020B 24 20 19 16 17
MCD6-0034B 42 34 34 27 32
MCD6-0042B 52 42 39 35 34
Tabel 3: In-line-installation, MCD6-0063B ~ MCD6-0579B
3,0-10:590 3,5-15:585 4,0-10:590 4,0-20:580 5,0-5:595
MCD6-0063B 64 63 60 51 54
MCD6-0069B 69 69 69 62 65
14 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
3,0-10:590 3,5-15:585 4,0-10:590 4,0-20:580 5,0-5:595
MCD6-0086B 105 86 84 69 77
MCD6-0108B 115 108 105 86 95
MCD6-0129B 135 129 126 103 115
MCD6-0144B 184 144 139 116 127
MCD6-0171B 200 171 165 138 150
MCD6-0194B 229 194 187 157 170
MCD6-0244B 250 244 230 200 202
MCD6-0287B 352 287 277 234 258
MCD6-0323B 397 323 311 263 289
MCD6-0410B 410 410 410 380 400
MCD6-0527B 550 527 506 427 464
MCD6-0579B 580 579 555 470 508
Systemdesign
Tabel 4: Inside delta-installation
3,0-10:350 3,5-15:345 4,0-10:350 4,0-20:340 5,0-5:355
MCD6-0020B 36 30 28 24 25
MCD6-0034B 63 51 51 40 48
MCD6-0042B 78 63 58 52 51
3,0-10:590 3,5-15:585 4,0-10:590 4,0-20:580 5,0-5:595
MCD6-0063B 96 94 90 76 81
MCD6-0069B 103 103 103 93 97
MCD6-0086B 157 129 126 103 115
MCD6-0108B 172 162 157 129 142
MCD6-0129B 202 193 189 154 172
MCD6-0144B 276 216 208 174 190
MCD6-0171B 300 256 247 207 225
MCD6-0194B 343 291 280 235 255
MCD6-0244B 375 366 345 300 303
MCD6-0287B 528 430 415 351 387
MCD6-0323B 595 484 466 394 433
MCD6-0410B 615 615 615 570 600
MCD6-0527B 825 790 759 640 696
MCD6-0579B 870 868 832 705 762
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 15
4/T2
READY RUN
TRIP
LOCAL
Exit Reset
Menu Store
2/T1
6/T3
1/L1
3/L2
5/L3
READY RUN TRIP LOCAL
Exit Reset
Menu Store
VLT
®
Soft Starter
VLT
®
Soft Starter
A B
C D
E
A B
C
D
E
e77ha713.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
3.5 Dimensioner og vægt
Systemdesign
Illustration 3: Mål, kapslingsstørrelser S1 (venstre) og S2 (højre)
Tabel 5: Dimensioner og vægt
Bredde [mm (tommer)] Højde [mm (tommer)] Dybde [mm (tommer)] Vægt [kg (pund)]
A B C D E
MCD6-0020B 152 (6,0) 92 (3,6) 336 (13,2) 307 (12,1) 231 (9,1) 4,8 (10,7)
MCD6-0034B
MCD6-0042B
MCD6-0063B 4,9 (10,9)
MCD6-0069B
MCD6-0086B 5,5 (12,1)
MCD6-0108B
MCD6-0129B
MCD6-0144B 216 (8,5) 180 (7,1) 495 (19,5) 450 (17,7) 243 (9,6) 12,7 (28)
MCD6-0171B
MCD6-0194B
MCD6-0244B 15,5 (34,2)
MCD6-0287B 523 (20,6)
MCD6-0323B
MCD6-0410B
MCD6-0527B 19 (41,9)
MCD6-0579B
16 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
4/T2
2/T1
6/T3
1/L1
3/L2
5/L3
4/T2
READY
RUN
TRIP
LOCAL
Exit Reset
Menu Store
2/T1
6/T3
1/L1
3/L2
5/L3
VLT
®
Soft Starter
4/T2
READY
RUN
TRIP
LOCAL
Exit Reset
Menu Store
2/T1 6/T3
1/L1 3/L2 5/L3
VLT
®
Soft Starter
4/T2
READY RUN TRIP
LOCAL
Exit Reset
Menu Store
2/T1 6/T3
1/L1
3/L2
5/L3
VLT
®
Soft Starter
4/T2
READY RUN TRIP LOCAL
Exit Reset
Menu Store
2/T1 6/T3
1/L1 3/L2 5/L3
VLT
®
Soft Starter
4/T2
READY RUN TRIP LOCAL
Exit Reset
Menu Store
2/T1 6/T3
1/L1 3/L2 5/L3
VLT
®
Soft Starter
177HA714.10
A
B
C
D D
C
Betjeningsvejledning | VLT® Soft Starter MCD 600
3.6 Fysisk installation/Køling og mindsteafstande
Systemdesign
Illustration 4: Mindsteafstande
Tabel 6: Køling og mindsteafstande
Mindsteafstande mellem softstartere Mindsteafstande til faste overflader
A [mm (tommer)] B [mm (tommer)] C [mm (tommer)] D [mm (tommer)]
>100 (3,9) >10 (0,4) >100 (3,9) >10 (0,4)
3.7 Tilbehør
3.7.1 Ekspansionskort
VLT® Soft Starter MCD 600 tilbyder ekspansionkort til brugere, der kræver ekstra indgange og udgange eller avanceret funktionalitet. Hver MCD 600 kan højst understøtte et ekspansionskort.
3.7.1.1 Smart-kort
Smart-kortet er designet til at understøtte integrering med pumpeapplikationer og giver følgende yderligere indgange og udgange:
3 x digitale indgange.
3 x 4–20 mA transducerindgange.
1 x RTD-indgang.
1 x USB-B-port.
Stik til fjernbetjent LCP.
Bestillingsnummer: 175G0133
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 17
Betjeningsvejledning | VLT® Soft Starter MCD 600
Systemdesign
3.7.1.2 Kommunikationsekspansionskort
VLT® Soft Starter MCD 600 understøtter netværkskommunikation via kommunikationsekspansionskort, der er nemme at installere. Hvert kommunikationskort indeholder en fjernbetjent LCP 601-tilslutningsport.
Tabel 7: Fieldbus-ekspansionskort med bestillingsnumre
Optionskort Bestillingsnummer
VLT® Soft Starter MCD 600 Modbus RTU 175G0127
VLT® Soft Starter MCD 600 PROFIBUS 175G0128
VLT® Soft Starter MCD 600 DeviceNet 175G0129
VLT® Soft Starter MCD 600 Modbus TCP 175G0130
VLT® Soft Starter MCD 600 EtherNet/IP 175G0131
VLT® Soft Starter MCD 600 PROFINET 175G0132
VLT® Soft Starter MCD 600 Pumpeapplikation 175G0133
3.7.2 Fjernbetjent LCP 601
VLT® Soft Starter MCD 600-softstartere kan anvendes med et fjernbetjent LCP, der er monteret i en afstand på op til 3 m (9,8 fod) fra softstarteren. Hvert ekspansionskort indeholder en LCP-tilslutningsport, eller et dedikeret LCP-kabelbøsningskort er tilgængeligt.
Bestillingsnummer for ekspansionskortet til det fjernbetjente LCP 601: 175G0134.
3.7.3 Finger Guard Kit
Fingerbeskyttelse kan specificeres til personsikkerhed. Fingerbeskyttelsen passer hen over softstarterens klemmer, så utilsigtet kontakt med strømførende klemmer undgås. Fingerbeskyttelsen giver IP20-beskyttelse, når de anvendes med kabler på en diameter på 22 mm eller mere.
Fingerbeskyttelsen er kompatibel med modellerne MCD6-0144B ~ MCD6-0579B.
Bestillingsnummer for finger guard kit: 175G0186.
3.7.4 Styresoftware til softstarteren
VLT® Soft Starter MCD 600 har monteret en USB-flash-grænseflade. USB-flash skal være formatteret til FAT32-format. For at formattere flashen skal anvisningerne på en PC følges, når der tilsluttes et standard flash-stik (minimum 4 MB) til en USB-port. VLT® Motion Control Tool MCT 10 overfører opsætningsfilerne til USB-flash-stikket. For at indlæse opsætningsfilerne til softstarteren anvendes LCP'et som beskrevet i 6.7.1 Fremgangsmåde for gem og indlæs.
VLT® Motion Control Tool MCT 10 kan hjælpe med at styre softstarteren. Kontakt den lokale leverandør for yderligere oplysninger.
Dokumentation til VLT® Motion Control Tool MCT 10 kan downloades fra www.danfoss.com/en/search/?filter=type%3Adocumentation.
3.8 Hovedkontaktor
En hovedkontaktor anbefales til at beskytte softstarteren mod spændingsforstyrrelse på netværket, når den er standset. Vælg en kontaktor med en AC3-klassificering, der er højere eller lig med FLC-klassificeringen for den tilsluttede motor.
18 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
K1
K1
1
2
4
3
e77ha794.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
Brug hovedkontaktorudgangen (13, 14) til at styre kontaktoren.
Se illustration 12 i 5.8 Typisk installation angående ledningsføring af hovedkontaktoren.
Systemdesign
AD VA RS EL
FARE FOR STØD
Når softstarteren er tilsluttet i en inside delta-konfiguration, medfører det, at en del af motorviklingerne er tilsluttet netforsyningen hele tiden (selv når softstarteren er slukket). Denne situation kan medføre dødsfald eller alvorlig personskade.
Installér altid en hovedkontaktor eller en shunttrip-afbryder, når softstarteren tilsluttes i en inside delta-konfiguration.
-
3.9 Afbryder
En shunttrip-afbryder kan anvendes i stedet for en hovedkontaktor til at isolere motorkredsløbet, hvis en softstarter tripper. Shunttrip­mekanismen skal have strøm fra afbryderens forsyningsside eller fra en separat styreforsyning.
3.10 Effektfaktorkorrektion
Hvis der anvendes effektfaktorkorrektion, skal der bruges en særlig kontaktor til indkobling af kondensatorerne.
For at benytte VLT® Soft Starter MCD 600 til at styre effektfaktorkorrektion tilsluttes PFC-kontaktoren til et programmerbart relæ, der er indstillet til Kør. Når motoren når fuld hastighed, lukker relæet, og effektfaktorkorrektion indkobles.
1 Softstarter
2 Programmerbar udgang (indstil = Kør)
3 Kontaktor til effektfaktorkorrektion

4 Effektfaktorkorrektion

Illustration 5: Tilslutningsdiagram
FO RS IG TI G
BESKADIGELSE AF UDSTYR
Hvis der tilsluttes fasekompenseringskondensatorer på udgangssiden, medfører det skader på softstarteren.
Tilslut altid fasekompenseringskondensatorer til softstarterens indgangsside.
-
Anvend ikke softstarterens relæudgang til at indkoble effektfaktorkorrektion direkte.
-
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 19
Betjeningsvejledning | VLT® Soft Starter MCD 600
Systemdesign
3.11 Apparater til kortslutningsbeskyttelse
Når der skal designes beskyttelsesordninger til motorkredsløb, definerer IEC60947-4-1-standarden for softstartere og kontaktorer to typer koordination, når det drejer sig om softstartere:
Type 1-koordination.
Type 2-koordination.
3.11.1 Type 1-koordination
Hvis der er en kortslutning på en softstarters udgangsside, kræver type 1-koordination, at fejlen skal ryddes, uden at der er risiko for personskade eller beskadigelse af installationer. Der er intet krav om, at softstarteren skal forblive funktionsdygtig efter fejlen. For at softstarteren kan blive funktionsdygtig igen, er det nødvendigt at reparere og udskifte dele.
HRC-sikringer (såsom Ferraz/Mersen AJT-sikringer) kan anvendes til type 1-koordination i henhold til IEC 60947-4-2-standarden.
3.11.2 Type 2-koordination
Hvis der er en kortslutning på en softstarters udgangsside, kræver type 2-koordination, at fejlen skal ryddes, uden at der er risiko for personskade eller beskadigelse af installationer.
Når fejlen er ryddet, har type 2-koordination den fordel, at autoriseret personale kan udskifte sprængte sikringer og kontrollere kontaktorer for svejsning. Softstarteren er dernæst funktionsdygtig igen.
Halvledersikringer til type 2-kredsløbsbeskyttelse er ekstraudstyr til HRC-sikringer eller MCCB'ere, der indgår i motorens beskyttelse af forgreningskredsløb.
FO RS IG TI G
DC-BREMSE
En høj indstilling for bremsemoment kan resultere i, at der trækkes spidsstrømme på op til motorens DOL under standsning af motoren.
Kontrollér, at de sikringer, der er installeret i motorens forgreningskredsløb, er korrekte.
-
FO RS IG TI G
INGEN BESKYTTELSE AF FORGRENINGSKREDSLØB
Indbygget solid-state kortslutningsbeskyttelse giver ikke beskyttelse af forgreningskredsløb.
Sørg for beskyttelse af forgreningskredsløb i henhold til nationale og yderligere lokale regler og bestemmelser for elektrisk
-
arbejde.
3.12 IEC-koordination med apparater til kortslutningsbeskyttelse
Disse sikringer blev valgt baseret på en startstrøm på 300 % FLC i 10 sek.
20 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 8: IEC-sikringer
Systemdesign
Nominel klassificering [A]
MCD6-0020B 24 1150 40NHG000B 170M3010
MCD6-0034B 42 7200 63NHG000B 170M3013
MCD6-0042B 52 80NHG000B
MCD6-0063B 64 15000 100NHG000B 170M3014
MCD6-0069B 69
MCD6-0086B 105 80000 160NHG00B 170M3015
MCD6-0108B 115
MCD6-0129B 135 125000 170M3016
MCD6-0144B 184 320000 250NHG2B 170M3020
MCD6-0171B 200
MCD6-0194B 229 315NHG2B
MCD6-0244B 250 170M3021
MCD6-0287B 352 202000 355NHG2B 170M6009
MCD6-0323B 397 400NHG2B
MCD6-0410B 410 320000 425NHG2B 170M6010
SCR I2t (A2s)
Type 1-koordination 480 V AC, 65 kA Bussmann NH-sikringslinks
Type 2-koordination 690 V AC, 65 kA Bussmann DIN 43 653
MCD6-0527B 550 781000 630NHG3B 170M6012
MCD6-0579B 579
3.13 UL-koordination med apparater til kortslutningsbeskyttelse
3.13.1 Standardfejl for kortslutningsstrømklassificeringer
Egnet til brug i et kredsløb, der maksimalt kan levere det angivne ampereniveau (symmetrisk rms), maks. 600 V AC.
Tabel 9: Maksimum sikringsklassificering [A] – Standardfejl for kortslutningsstrøm
Model Nominel klassificering [A]
MCD6-0020B 24 5 kA
MCD6-0034B 42
MCD6-0042B 52 10 kA
MCD6-0063B 64
MCD6-0069B 69
MCD6-0086B 105
MCD6-0108B 120
MCD6-0129B 135
Kortslutningsklassificering med tre cyklusser @600 V AC
(1)
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 21
Betjeningsvejledning | VLT® Soft Starter MCD 600
Systemdesign
Model Nominel klassificering [A]
Kortslutningsklassificering med tre cyklusser @600 V AC
MCD6-0144B 184 18 kA
MCD6-0171B 225
MCD6-0194B 229
MCD6-0244B 250
MCD6-0287B 352
MCD6-0323B 397
MCD6-0410B 410 30 kA
MCD6-0527B 550
MCD6-0579B 580
1
Egnet til brug i et kredsløb med angivelse af den prospektive strøm, når der beskyttes med registrerede sikringer eller afbrydere i henhold til NEC.
3.13.2 Høj fejl for kortslutningsstrømklassificeringer
Tabel 10: Maksimum sikringsklassificering [A] – Høj fejl for kortslutningsstrøm
Model Nominel klassificering
[A]
Kortslutningsklassificering @480 V AC maksimum
Registreret sikringsklassi­ficering [A]
(1)
(1)
Sikringsklasse
(1)
MCD6-0020B 24 65 kA 30 Alle (J, T, K-1, RK1, RK5)
MCD6-0034B 42 50
MCD6-0042B 52 60
MCD6-0063B 64 80
MCD6-0069B 69 80
MCD6-0086B 105 125 J, T, K-1, RK1
MCD6-0108B 115 125
MCD6-0129B 135 150
MCD6-0144B 184 200 J, T
MCD6-0171B 200 225
MCD6-0194B 229 250
MCD6-0244B 250 300
MCD6-0287 352 400 Alle (J, T, K-1, RK1, RK5)
MCD6-0323B 397 450
MCD6-0410B 410 450
MCD6-0527B 550 600
MCD6-0579B 580 600
1
Egnet til brug i et kredsløb, der kan levere maks. 65.000 rms symmetriske ampere, maks. 480 V AC, når der beskyttes med sikringer af den angivne klasse og klassificering.
22 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 11: Afbrydere – høj fejl for kortslutningsstrøm
Systemdesign
Model Nominel
klassificering
Afbryder 1: Eaton (klas­sificering, A)
(1)
Afbryder 2: GE (klassificering, A)
(1)
Afbryder 3: LS (klassificering,
(1) (2)
A)
[A]
MCD6-0020B 24 HFD3030 (30 A) SELA36AT0060 (60 A) UTS150H-xxU-040 (40 A)
MCD6-0034B 42 HFD3050 (50 A) UTS150H-xxU-050 (50 A)
MCD6-0042B 52 HFD3060 (60 A) UTS150H-xxU-060 (60 A)
MCD6-0063B 64 HFD3100 (100 A) SELA36AT0150 (150 A) UTS150H-xxU-100 (100 A)
MCD6-0069B 69
MCD6-0086B 105 HFD3125 (125 A) UTS150H-xxU-125 (125 A)
MCD6-0108B 115
MCD6-0129B 135 HFD3150 (150 A) UTS150H-xxU-150 (150 A)
MCD6-0144B 184 HFD3250 (250 A) SELA36AT0250 (250 A) UTS150H-xxU-250 (250 A)
MCD6-0171B 200
MCD6-0194B 229
MCD6-0244B 250 HFD3300 (300 A) SELA36AT0400 (400 A) UTS150H-xxU-300 (300 A)
MCDF6-0287B 352 HFD3400 (400 A) SELA36AT0600 (600 A) UTS150H-xxU-400 (400 A)
MCD6-0323B 397
MCD6-0410B 410 HFD3600 (600 A) UTS150H-xxU-600 (600 A)
MCD6-0527B 550 UTS150H-xxU-800 (800 A)
MCD6-0579B 580 UTS150H-NG0-800
1
Egnet til brug i et kredsløb, der kan levere maks. 65.000 rms symmetriske ampere, maks. 480 V AC, når der beskyttes med afbrydermodeller, der er angivet i denne tabel.
2
For LS-afbrydere repræsenterer xx FM, FT eller AT.
3.14 Sikringsvalg for type 2-koordination
Type 2-koordination opnås ved at anvende halvledersikringer. Disse sikringer skal være i stand til at bære motorens startstrøm og have en samlet frigørelse I2t mindre end I2t af softstarterens SCR'ere.
Når der vælges halvledersikringer til VLT® Soft Starter MCD 600, anvendes I2t-værdierne i table 12.
Kontakt den lokale distributør for yderligere oplysninger om valg af halvledersikringer.
Tabel 12: SCR-værdier for halvledersikringer
Model
MCD6-0020B 1150
MCD6-0034B 7200
MCD6-0042B
SCR I2t [A2s]
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 23
Betjeningsvejledning | VLT® Soft Starter MCD 600
Systemdesign
Model
MCD6-0063B 15000
MCD6-0069B
MCD6-0086B 80000
MCD6-0108B
MCD6-0129B 125000
MCD6-0144B 320000
MCD6-0171B
MCD6-0194B
MCD6-0244B
MCD6-0287B 202000
MCD6-0323B
MCD6-0410B 320000
MCD6-0527B 781000
MCD6-0579B
SCR I2t [A2s]
24 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600

Specifikationer

4 Specifikationer
4.1 Forsyning
Netspænding (L1, L2, L3) MCD6-xxxxB-T5 200–525 V AC (±10 %) MCD6-xxxxB-T7 380–690 V AC (±10 %) Styrespænding (A7, A8, A9 MCD6-xxxxB-xx-CV2 (A8, A9) 110–120 V AC (+10 % / -15 %), 600 mA MCD6-xxxxB-xx-CV2 (A7, A9) 220–240 V AC (+10 % / -15 %), 600 mA MCD6-xxxxB-xx-CV1 (A8, A9) 24 V AC/V DC (±20 %), 2,8 A Netfrekvens 50–60 Hz (±5 Hz) Nominel isolationsspænding 690 V AC Nominel modstandsdygtighed overfor impulsspændinger 6 kV Formbetegnelse Bypass eller kontinuerlig, halvleder-motorstarterform 1
4.2 Kortslutningsegenskaber
Koordinationstype med halvledersikringer Type 2 Koordinationstype med HRC-sikringer Type 1
4.3 Elektromagnetisk kompatibilitet (overholder EU-direktiv 2014/35/EU)
EMC-immunitet IEC 60947-4-2 EMC-emissioner IEC 60947-4-2 klasse B
4.4 Indgange
Indgangsklassificering Aktiv 24 V DC, ca. 8 mA Motortermistor (TER-05, TER-06) Trip >3,6 kΩ, nulstilling >1,6 kΩ
4.5 Udgange
Relæudgange 10 A @ 250 V AC resistive, 5 A @ 250 V AC AC15 pf 0,3 Hovedkontaktor (13, 14) Normalt åben Relæudgang A (21, 22, 23) Omskifter Relæudgang B (33, 34) Normalt åben Analog udgang (AO-07, AO-08) Maksimum belastning 600 Ω (12 V DC @ 20 mA) Nøjagtighed ±5%
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 25
Betjeningsvejledning | VLT® Soft Starter MCD 600
Specifikationer
4.6 Miljø
Driftstemperatur -10 til +60 °C (14–140 °F), over 40 °C (104 °F) med derating Opbevaringstemperatur -25 til +60 °C (-13 til +140 °F) Driftshøjde 0–1.000 m (0–3.280 fod), over 1.000 m (3.280 fod) med derating Luftfugtighed 5–95 % relativ luftfugtighed Forureningsgrad Forureningsgrad 3 Vibrationer IEC 60068-2-6 Beskyttelse MCD6-0020B~MCD6-0129B IP20 MCD6-0144B~MCD6-0579B IP00
4.7 Varmetab
Under start 4,5 W pr. ampere Under drift MCD6-0020B~MCD6-0042B Ca. ≤ 35 W MCD6-0063B~MCD6-0129B Ca. ≤ 50 W MCD6-0144B~MCD6-0244B Ca. ≤ 120 W MCD6-0287B~MCD6-0579B Ca. ≤ 140 W
4.8 Overbelastningsbeskyttelse af motor
Fabriksindstillingerne i parametre 1-4 til 1-6 giver overbelastningsbeskyttelse af motor.
Klasse 10, tripstrøm 105 % af FLA (fuld belastning
ampere) eller tilsvarende
4.9 Certificering
CE EN 60947-4-2 UL/C-UL UL 508 Marine Lloyds Marine nr. 1-specifikation
ABS
DNV
4.10 Driftslevetid (interne bypass-kontaktorer)
Forventet driftslevetid 100.000 operationer
26 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
5 Installation
5.1 Sikkerhedsinstruktioner
Se 2.3 Sikkerhedsforanstaltninger for oplysninger om generelle sikkerhedsinstruktioner.
AD VA RS EL
INDUCERET SPÆNDING
Induceret spænding fra udgangsmotorkabler, der løber sammen, kan oplade apparatets kondensatorer, selv når apparatet er slukket og spærret. Hvis motorkablerne ikke føres hver for sig, eller hvis der ikke bruges skærmede kabler, kan det resultere i død eller alvorlig personskade.
Før motorkabler enkeltvist.
-
Brug skærmede kabler.
-
AD VA RS EL
UTILSIGTET START
Når softstarteren er tilsluttet netspændingen, DC-forsyningen eller belastningsfordeling, kan motoren starte pludseligt. Utilsigtet start under programmering, service- eller reparationsarbejde kan resultere i dødsfald, alvorlig personskade eller beskadigelse af udstyr eller ejendom. Motoren kan starte med en ekstern kontakt, en fieldbuskommando, et indgangsreferencesignal fra LCP'et eller efter en slettet fejltilstand.
Tryk på [Off/Reset] på LCP'et, før programmering af parametre.
-
Afbryd softstarteren fra netspændingen.
-
Softstarteren, motoren og det drevne udstyr skal være fuldstændigt tilsluttet og samlet, før softstarteren tilsluttes
-
netspænding, DC-forsyning eller belastningsfordeling. Montér strømforsyningen til softstarteren med en isolerende kontakt og en afbryderenhed (for eksempel en
-
strømkontaktor), som kan styres via et eksternt sikkerhedssystem (for eksempel et nødstop eller en fejldetektor).

Installation

5.2 Kommandokilde
Start og stop af softstarteren via de digitale indgange, det fjernbetjente LCP 601, kommunikationsnetværk, smart-kort eller planlagt auto-start/stop. Udfør opsætning af kommandokilden via Set-up Tools (Opsætningsværktøjer) eller via parameter 1-1 Command Source (Kommandokilde).
Hvis det fjernbetjente LCP er monteret, giver [CMD/Menu]-tasten en genvej til Command Source (Kommandokilde-funktionen) i Set-up Tools (Opsætningsværktøjer).
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 27
Betjeningsvejledning | VLT® Soft Starter MCD 600
Installation
5.3 Opsætning af softstarteren
Fremgangsmåde
1. Montér softstarteren. Se 3.6 Fysisk installation/Køling og mindsteafstande.
2. Tilslut styreledninger. Se 5.4.1 Indgangsklemmer.
3. Påfør styrespænding til softstarteren.
4. Konfigurér applikationen (angivet i Hurtig opsætning): A Tryk på [Menu]. B Tryk på [Menu/Store] for at åbne menuen til Hurtig opsætning. C Rul gennem listen for at finde applikationen. D Tryk på [Menu/Store] for at begynde konfigurationsprocessen. Se
5. Konfigurér applikationen (ikke angivet i Hurtig opsætning): A Tryk på [Back] for at vende tilbage til menuen. B Tryk på [] for at rulle til hovedmenuen, og tryk på [Menu/Store]. C Rul til Motor Details (Motoroplysninger), tryk på [Menu/Store] to gange, og rediger parameter 1-2 Motor Full Load Current
(Motorens fulde belastningsstrøm).
D Indstil parameter 1-2 Motor Full Load Current (Motorens fulde belastningsstrøm), så den passer til motorens fulde
belastningsstrøm (FLC).
E Tryk på [Menu/Store] for at gemme indstillingen.
6. Tryk på [Back] gentagne gange for at lukke hovedmenuen.
7. (Ekstraudstyr) Anvend de indbyggede simuleringsværktøjer for at kontrollere, at styreledningsføringen er tilsluttet korrekt. Se
Kør simulering.
8. Sluk for softstarteren.
9. Tilslut motorkablerne til softstarterens udgangsklemmer 2/T1, 4/T2, 6/T3.
10. Tilslut netforsyningskablerne til softstarterens indgangsklemmer 1/L1, 3/L2, 5/L3. Se
Softstarteren er nu klar til at styre motoren.
5.9 Hurtig opsætning.
5.7 Terminering af strømkabler.
6.5
5.4 Indgange
FO RS IG TI G
Styreindgangene forsynes med strøm af softstarteren. Påfør ikke ekstern spænding til styreindgangsklemmerne.
BE MÆ RK
Kablerne til styreindgangene skal adskilles fra netspænding og motorkabelføringen.
28 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
READY
RUN
TRIP
LOCAL
Exit
Reset
Menu Store
VLT
®
Soft Starter
2/T1
4/T2
6/T3
1/L1 3/L2
5/L3
AO-08
AO-07
DI-B
DI-A
COM+
START
COM+
RESET
TER-06
TER-05
e77ha718.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
5.4.1 Indgangsklemmer
Installation
TER-05, TER-06 Motortermistorindgang
RESET, COM+ Nulstil indgang
START, COM+ Start/stop indgang
DI-A, COM+ Programmerbar indgang A (standard = indgangstrip (N/O))
DI-B, COM+ Programmerbar indgang B (standard = indgangstrip (N/O))
USB-port (til flash, ingen direkte PC-tilslutning)
Illustration 6: Indgangsklemmer
5.4.2 Motortermistor
Motortermistorer kan tilsluttes direkte til VLT® Soft Starter MCD 600. Softstarteren tripper, når modstanden i termistorkredsløbet overstiger ca. 3,6 kΩ eller falder til under 20 Ω.
Termistorer skal serieforbindes. Termistorkredsløbet skal føres i skærmet kabel og skal være elektrisk isoleret fra jord og alle andre strøm- og styrekredse.
Termistorindgangen er deaktiveret som standard, men den aktiveres automatisk, når der registreres en termistor. Hvis termistorer tidligere har været tilsluttet MCD 600, men de ikke længere er påkrævet, skal nulstillingsfunktionen for termistor
BE MÆ RK
anvendes til at deaktivere termistoren. Nulstilling af termistor tilgås via Set-up Tools (Opsætningsværktøjer).
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 29
RESET
COM+
START
A
B
e77ha721.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
5.4.3 Start/stop
VLT® Soft Starter MCD 600 kræver styring med to ledninger.
A Nulstilling
B Start/stop
Illustration 7: Styreledningsføring for start/stop
FO RS IG TI G
Installation
FORSØG PÅ START
Hvis startindgangen er lukket, når styrespændingen påføres, forsøger softstarteren at starte.
Kontrollér, om start-/stopindgangen er åben, før der påføres styrespænding.
-
BE MÆ RK
MCD 600 accepterer kun en kommando fra styreindgangene, hvis parameter 1-1 Command Source (Kommandokilde) er indstillet til Digital Input (Digital indgang).
5.4.4 Nulstil/starter deaktiver
Nulstillingsindgangen (RESET, COM+) er normalt lukket som standard. Softstarteren starter ikke, hvis nulstillingsindgangen er åben. Displayet viser Not ready (Ikke klar).
Hvis nulstillingen åbner, mens softstarteren kører, fjerner softstarteren strømmen og lader motoren friløbe til stop.
BE MÆ RK
Nulstillingsindgangen kan konfigureres til drift som normalt åben eller normalt lukket. Foretag valget i parameter 7-9 Reset/ Enable Logic (Nulstil/Aktivér logik).
5.4.5 Programmerbare indgange
De programmerbare indgange (DI-A, COM+ og DI-V, COM+) lader eksternt udstyr styre softstarteren. Driften af de programmerbare indgange styres af parametrene 7-1 til 7-8.
30 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
READY
RUN
TRIP
LOCAL
Exit
Reset
Menu Store
VLT
®
Soft Starter
2/T1
4/T2
6/T3
1/L1 3/L2
5/L3
AO-08
AO-07
DI-B
DI-A
COM+
START
COM+
RESET
TER-06
TER-05
34
33
23
22
21
14
13
e77ha719.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
Installation
5.4.6 USB-port
USB-porten kan bruges til at uploade en konfigurationsfil eller downloade parameterindstillinger og hændelseslog-oplysninger fra softstarteren. Se 6.7 USB gem og indlæs for oplysninger.
5.5 Udgange
5.5.1 Udgangsklemmer
AO-07, AO-08 Analog udgang
13, 14 Hovedkontaktorudgang
21, 22, 23 Relæudgang A (standard = kør)
33, 34 Relæudgang B (standard = kør)
Illustration 8: Udgangsklemmer
5.5.2 Analog udgang
VLT® Soft Starter MCD 600 har en analog udgang, som kan tilsluttes tilknyttet udstyr til overvågning af motorens ydeevne. Driften af de analoge udgange styres af parametrene 9-1 til 9-4.
5.5.3 Hovedkontaktorudgang
Hovedkontaktorudgangen (13, 14) lukker, så snart softstarteren modtager en startkommando, og forbliver lukket, mens softstarteren styrer motoren (indtil motoren starter et friløbsstop, eller indtil slutningen på et softstop). Hovedkontaktorudgangen åbner også, hvis softstarteren tripper.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 31
READY RUN TRIP LOCAL
Exit
Reset
Menu Store
VLT
®
Soft Starter
2/T1 4/T2 6/T3
1/L1 3/L2 5/L3
A9
A8
A7
e77ha720.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
BE MÆ RK
Nogle elektroniske kontaktorspoler er ikke egnede til direkte kobling med PCB-monterede relæer. Kontakt producenten/ leverandøren af kontaktoren for at bekræfte egnethed.
5.5.4 Programmerbare udgange
De programmerbare udgange (21, 22, 23 og 33, 34) kan rapportere softstarterens status eller styre tilknyttet udstyr.
Driften af de programmerbare udgange styres af parametrene 8-1 til 8-6.
5.6 Styrespænding
5.6.1 Klemmer til styrespænding
Installation
Illustration 9: Klemmer til styrespænding
Tilslut styreforsyningen i henhold til den anvendte forsyningsspænding.
MCD6-xxxxB-xx-CV2 (110–120 V AC): A8, A9.
MCD6-xxxxB-xx-CV2 (220–240 V AC): A7, A9.
MCD6-xxxxB-xx-CV1 (24 V AC/V DC): A8, A9.
32 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha646.11
e77ha648.11
e77ha647.11
e77ha649.11
Betjeningsvejledning | VLT® Soft Starter MCD 600
Installation
5.6.2 Installation i overensstemmelse med UL
For at MCD6-0144B til MCD6-0579B er i overensstemmelse med UL, skal der anvendes ekstra beskyttelse eller overstrømsbeskyttelse af forgreningskredsløb på styrekredsforsyningen (A7, A8, A9) i henhold til de gældende regler for elektrisk arbejde på installationsstedet.
5.7 Terminering af strømkabler
AD VA RS EL
FARE FOR STØD
Modeller MCD6-0144B ~ MCD6-0579B er IP00 og udgør en risiko for elektrisk stød, hvis klemmerne berøres.
Montér et finger guard kit på softstarteren.
-
Installér softstarteren inde i en kapsling.
-
Strømindgangs- og udgangsklemmer for VLT® Soft Starter MCD 600 findes i bunden af apparatet.
Modeller MCD6-0020B~MCD6-0129B anvender kabelbøjler. Brug ledere med kobbertråd eller massive ledere, der er normeret til 75 °C (167 °F) eller højere.
Modeller MCD6-0144B~MCD6-0579B anvender bus-barer. Brug kobber- eller aluminiumsledere, trådet eller massive, der er normeret til 60/75 °C (140/167 °F).
BE MÆ RK
Nogle apparater anvender bus-barer i aluminium. Ved tilkobling af strømkabler skal det udvendige kontaktområde rengøres grundigt (ved hjælp af en smergel eller en børste af rustfrit stål) og påføres et egnet fyldningsmateriale for at forebygge korrosion.
Tabel 13: Terminering af strømkabler, MCD6-0020B~MCD6-0129B
MCD6-0020B~MCD6-0129B
Kabelstørrelse: 6–70 mm
(AWG 10–2/0)
Moment: 4 Nm (2,9 fod-pund)
14 mm (0,55 tommer)
2
Torx T20 x 150
Flad 7 mm x 150
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 33
6 mm
0.24 in
10 mm
0.4 in
20 mm
0.8 in
9 mm
(M8)
e77ha722.10
6 mm
0.24 in
17 mm
0.7 in
34 mm
1.7 in
13 mm
(M12)
e77ha723.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 14: Terminering af strømkabler, MCD6-0144B~MCD6-0244B og MCD6-0287B~MCD6-0579B
MCD6-0144B~MCD6-0244B MCD6-0287B~MCD6-0579B
Installation
19 Nm (14 fod­pund)
66 Nm (49 fod­pund)
BE MÆ RK
Hvis installationen kræver kabler med stor diameter, er det muligt at udføre hver terminering med to mindre kabler, én på hver side af bus-baren.
5.7.1 Kabelbøsninger til ledningsføring
Vælg en kabelbøsning i henhold til ledningsstørrelse, materiale og kravene til applikationen.
For modeller MCD6-0144B til MCD6-0579B anbefales et kompressionsstik. Det anbefalede krympeværktøj er TBM8-750.
Tabel 15: Anbefalede kabelsko
Model Eksempel på kabelbøsning – aluminiumskabel Eksempel på kabelbøsning – kobberkabel
MCD6-0144B 61162 60150
MCD6-0171B 61165 60156
MCD6-0194B 61171 60165
MCD6-0244B
MCD6-0287B 61162 60150
MCD6-0352B 61165 60156
MCD6-0410B 60156
MCD6-0527B 61178 60171
MCD6-0579B
5.7.2 Motortilslutning
VLT® Soft Starter MCD 600 kan tilsluttes motoren in-line eller inside delta (også kaldet tilslutning med tre eller seks ledninger). Når der tilsluttes i inside delta, indtastes FLC for parameter 1-2 Motor Full Load Curren (Motorens fulde belastningsstrøm). MCD 600 registrerer automatisk, om motoren er tilsluttet i in-line eller inside delta og beregner det korrekte strømniveau for inside delta.
34 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha726.10
14
13
K1
K1F1
6/T3
2/T1
5/L3
3/L2
1/L1
4/T2
M
3
Betjeningsvejledning | VLT® Soft Starter MCD 600
BE MÆ RK
Hvis softstarteren ikke registrerer motortilslutningen korrekt, anvendes parameter 20-6 Motor Connection (Motortilslutning).
5.7.2.1 Inline-installation
Installation
K1 Hovedkontaktor (anbefales kraftigt)
F1
Sikringer eller afbryder (valgfrit
()
)
13, 14 Hovedkontaktorudgang
Hvis der ikke anvendes sikringer eller afbrydere, ugyldiggøres garantien.

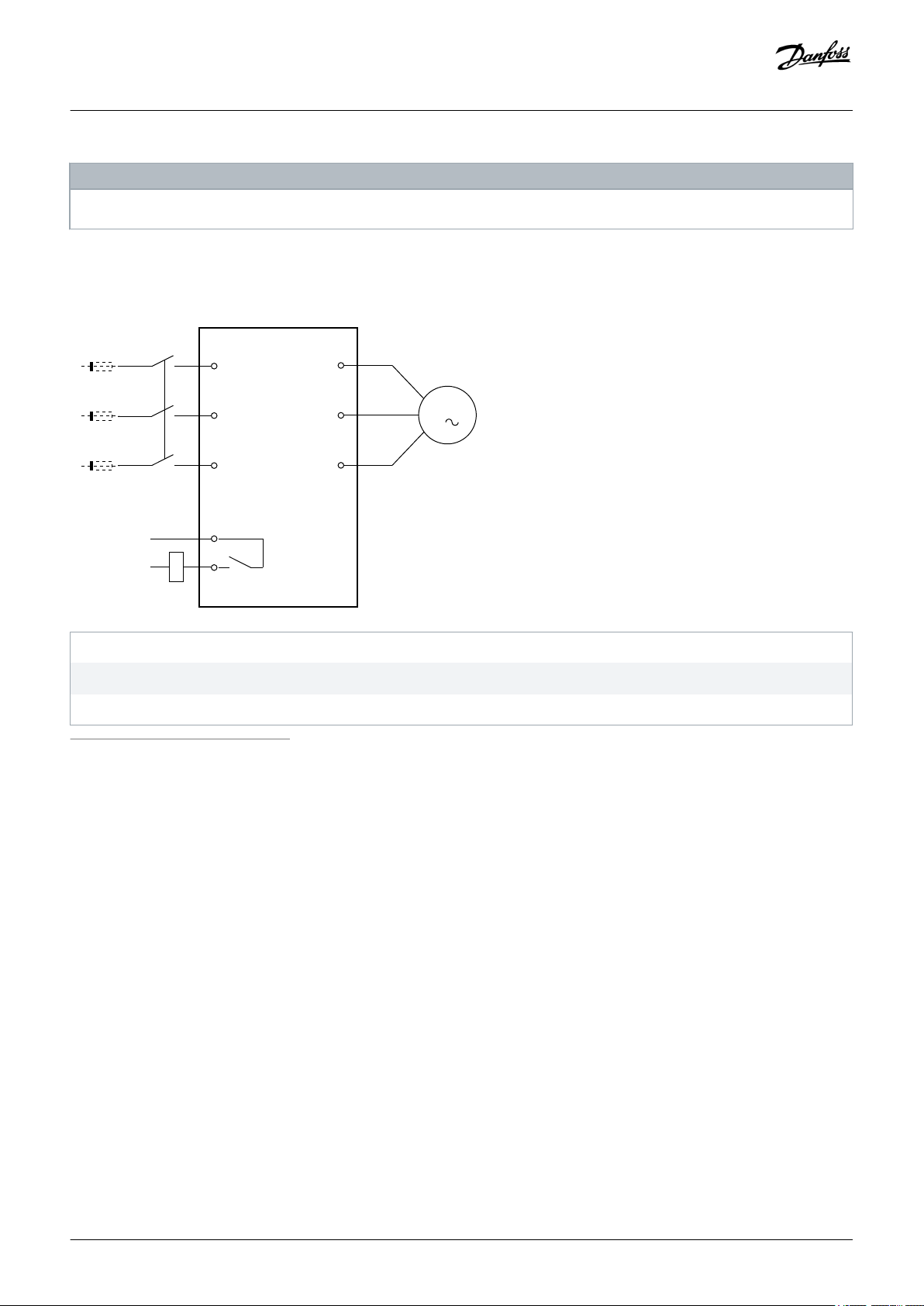

Illustration 10: Ledningsføring for en in-line-installation
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 35
M
3
U1(1) U2(4)
V1(2)
V2(5)
W1(3) W2(6)
K1
F1
e77ha727.10
14
13
K1
6/T3
2/T1
5/L3
3/L2
1/L1
4/T2
Betjeningsvejledning | VLT® Soft Starter MCD 600

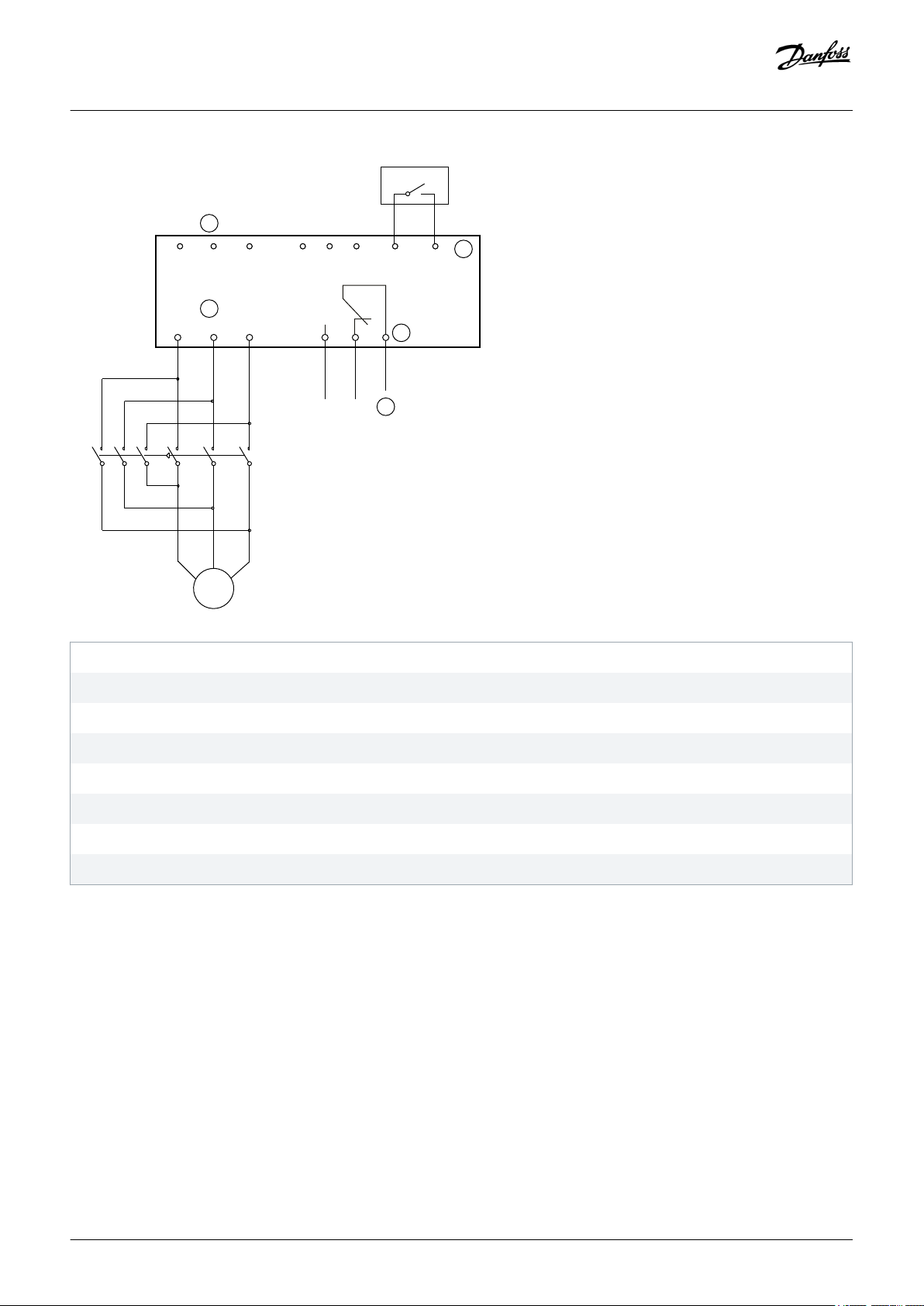

5.7.2.2 Inside delta-installation
Installation
K1 Hovedkontaktor
F1
Sikringer eller afbryder (valgfrit
()
)
13, 14 Hovedkontaktorudgang
Hvis der ikke anvendes sikringer eller afbrydere, ugyldiggøres garantien.
Illustration 11: Ledningsføring for en inside delta-installation
5.8 Typisk installation
VLT® Soft Starter MCD 600 er monteret med en hovedkontaktor (AC3-klassificeret). Styrespændingen skal påføres fra kontaktorens indgangsside.
Hovedkontaktoren styres af hovedkontaktorudgangen (13, 14).
36 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
22
21
6/T3
2/T1
13
14
4/T2
44
33
23
AO-07
AO-08
TER-06
TER-05
START
COM+
DI-A
DI-B
COM+
A9
A8
A7
5/L3
3/L2
RESET
1/L1
F1
S1
S2
K1
K1
(L/+) (N/# )
A
#
+
M
7
6
5
3
2
1
10
4
9
8
e77ha728.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
Installation
1 Trefaset forsyning
2 Motor
3 Styrespænding (softstarter)
4 Digitale indgange
5 Motortermistorindgang
6 Relæudgange
7 Analog udgang
8 Styrespænding (eksternt udstyr)
9 Pilotlamper
10 Ekspansionsport til kommunikation/smart-kort
K1 Hovedkontaktor
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 37
Betjeningsvejledning | VLT® Soft Starter MCD 600
F1 Halvledersikringer
RESET, COM+ (S1) Nulstilling
START, COM+ (S2) Start/stop
DI-A, COM+ Programmerbar indgang A (standard = indgangstrip (N/O))
DI-B, COM+ Programmerbar indgang B (standard = indgangstrip (N/O))
TER-05, TER-06 Motortermistorindgang
13, 14 Hovedkontaktorudgang
21, 22, 23 Relæudgang A (standard = kør)
33, 34 Relæudgang B (standard = kør)
AO-07, AO-08 Analog udgang
Illustration 12: Installationseksempel
5.9 Hurtig opsætning
Installation
Hurtig opsætning gør det nemt at konfigurere softstarteren til almindelige applikationer. VLT® Soft Starter MCD 600 vejleder brugeren igennem de mest almindelige installationsparametre og foreslår typiske indstillinger for applikationen. Justér hver parameter, så de passer til de præcise krav.
Alle andre parametre bliver ved fabriksindstillingerne. Anvend hovedmenuen (se 10.4 Parameterliste for oplysninger) for at ændre andre parameterværdier eller gennemgå fabriksindstillingerne.
Indstil altid parameter 1-2 Motor Full Load Current (Motorens fulde belastningsstrøm), så den passer til FLC på motorens typeskilt.
Tabel 16: Foreslåede indstillinger for almindelige applikationer
Applikation Starttil-
stand
Centrifugal­pumpe
Pumpebor Tilpasset
Hydraulik­pumpe
Dæmpet venti­lator
Ventilator, ikke dæmpet
Tilpasset styring
styring
Konstant strøm
Konstant strøm
Konstant strøm
Start ram­petid [s]
10 200 500 Tidlig ac-
3 200 500 Tidlig ac-
2 200 350 n/a Friløb til
2 200 350 n/a Friløb til
2 200 450 n/a Friløb til
Startstrøm [%]
Strømgrænse [%]
Profil for tilpasset start
celeration
celeration
Stoptil­stand
Tilpasset styring
Tilpasset styring
stop
stop
stop
Stoptid [s]
15 Sen de-
3 Sen de-
n/a n/a
n/a n/a
n/a n/a
Profil for tilpasset stop
celeration
celeration
Kompressor­skrue
Stempelkom­pressor
38 | Danfoss A/S © 2018.10
Konstant strøm
Konstant strøm
2 200 400 n/a Friløb til
stop
2 200 450 n/a Friløb til
stop
AQ262141844215da-000201 / 175R1174
n/a n/a
n/a n/a
Betjeningsvejledning | VLT® Soft Starter MCD 600
Installation
Applikation Starttil-
stand
Transportbånd Konstant
strøm
Bovpropel Konstant
strøm
Båndsav Konstant
strøm
Start ram­petid [s]
5 200 450 n/a Friløb til
5 100 400 n/a Friløb til
2 200 450 n/a Friløb til
Startstrøm [%]
Strømgrænse [%]
Profil for tilpasset start
Stoptil­stand
stop
stop
stop
Stoptid [s]
n/a n/a
n/a n/a
n/a n/a
BE MÆ RK
Profilindstillingerne for tilpasset start og stop gælder kun, når der anvendes tilpasset styring. Indstillingerne ignoreres for alle andre start- og stoptilstande.
Profil for tilpasset stop
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 39
Betjeningsvejledning | VLT® Soft Starter MCD 600

Opsætningsværktøjer

6 Opsætningsværktøjer
6.1 Indledning
Set-up Tools (Opsætningsværktøjer) omfatter optioner til at indlæse eller gemme parametre i en backupfil, indstille softstarterens netværksadresse, kontrollere status for indgange og udgange, nulstille varmemodeller eller teste driften ved hjælp af Run Simulation (Kør simulering).
For at få adgang til Set-up Tools (Opsætningsværktøjer) trykkes der på [Menu] for at åbne hovedmenuen, og dernæst vælges Set-up Tools (Opsætningsværktøjer).
6.2 Indstilling af dato og tid
Fremgangsmåde
1. Tryk på [Menu] for at åbne menuen.
2. Vælg Set-up Tools (Opsætningsværktøjer).
3. Rul til Set Date & Time (Indstil dato og tid).
4. Tryk på [Menu/Store] for at skifte til redigeringstilstand.
5. Tryk på [Menu/Store] og [Back] for at vælge den del af datoen eller tiden, der skal redigeres.
6. Tryk på [] og [] for at ændre værdierne.
7. Tryk på [Menu/Store] efter det sidste ciffer, og gem indstillingen.
Når handlingen er udført, viser skærmbilledet kortvarigt en bekræftelsesmeddelelse og vender derefter tilbage til det foregående niveau i menuen.
6.3 Kommandokilde
Start og stop af softstarteren via de digitale indgange, det fjernbetjente LCP 601, kommunikationsnetværk, smart-kort eller planlagt auto-start/stop. Udfør opsætning af kommandokilden via Set-up Tools (Opsætningsværktøjer) eller via parameter 1-1 Command Source (Kommandokilde).
Hvis det fjernbetjente LCP er monteret, giver [CMD/Menu]-tasten en genvej til Command Source (Kommandokilde-funktionen) i Set-up Tools (Opsætningsværktøjer).
6.4 Idriftsættelse
Idriftsættelse tillader start og stop af softstarteren via LCP'et. Tryk på [] [] for at vælge en funktion, og tryk derefter på [Menu/Store] for at sende den valgte kommando til softstarteren. De tilgængelige funktioner er:
Hurtigt stop (friløb til stop)/nulstilling.
Start.
Stop.
6.5 Kør simulering
Context:
Kør simulering simulerer, at en motor starter, kører og stopper for at bekræfte, at softstarteren og det tilknyttede udstyr er installeret korrekt.
40 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha731.10
Run Simulation
Ready
Apply Start Signal
Betjeningsvejledning | VLT® Soft Starter MCD 600
BE MÆ RK
Afbryd softstarteren fra netspændingen, når simuleringstilstand benyttes.
Simuleringen er kun tilgængelig, når softstarteren er i Klar-tilstand.
Fremgangsmåde
1. Tryk på [Menu], og vælg Set-up Tools (Opsætningsværktøjer).
2. Rul til Run Simulation (Kør simulering), og tryk på [Menu/Store].
3. Påfør en startkommando fra den valgte kommandokilde.
Softstarteren simulerer sine før-opstartskontroller og lukker hovedkontaktorrelæet. LED'en Kør blinker.
Opsætningsværktøjer
BE MÆ RK
Hvis netspænding er tilsluttet, vises der en fejlmeddelelse.
4. Tryk på [Menu/Store].
Softstarteren simulerer, at den starter. LED'en Kør blinker.
5. Tryk på [Menu/Store].
Softstarteren simulerer, at den kører.
6. Påfør en stopkommando fra den valgte kommandokilde.
Softstarteren simulerer, at den stopper. LED'en Kør blinker.
7. Tryk på [Menu/Store].
LED'en Klar blinker, og hovedkontaktorrelæet åbner.
8. Tryk på [Menu/Store].
Softstarteren aktiverer og dernæst deaktiverer hver programmerbar udgang.
9. Tryk på [Menu/Store].
Softstarteren vender tilbage til Set-up Tools (Opsætningsværktøjer).
6.6 Indlæs/gem indstillinger
Context:
Load/Save Settings (Indlæs/gem indstillinger) tillader:
Nulstilling af softstarterens parametre til standardværdier.
Indlæser parameterindstillinger fra en intern fil.
Gemmer de aktuelle parameterindstillinger i en intern fil.
Den interne fil indeholder standardværdierne, indtil der gemmes en brugerfil.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 41
e77ha732.10
Load/Save Settings
Load Defaults
Load User Set
Save User Set
Betjeningsvejledning | VLT® Soft Starter MCD 600
Opsætningsværktøjer
Fremgangsmåde
1. Tryk på [Menu], og vælg Set-up Tools (Opsætningsværktøjer).
2. Rul til Load/Save Settings (Indlæs/gem indstillinger), og tryk på [Menu/Store].
3. Rul til den ønskede funktion, og tryk på [Menu/Store].
4. Når der bliver bedt om en bekræftelse, vælges Yes (Ja) for at bekræfte eller No (Nej) for at annullere.
5. Tryk på [Menu/Store] for at gå videre.
Når handlingen er udført, viser skærmbilledet kortvarigt en bekræftelsesmeddelelse og vender derefter tilbage til det foregående niveau i menuen.
6.7 USB gem og indlæs
Menuen USB Save & Load (USB gem og indlæs) tillader at:
Gemme parameterindstillinger og alle poster i hændelsesloggen i en ekstern fil (CSV-format).
Gemme parameterindstillinger i en ekstern fil (proprietærformat).
Indlæse parameterindstillinger fra en tidligere gemt ekstern fil.
Indlæse tilpassede meddelelser, der vises i LCP'et, når en programmerbar indgang er aktiv.
BE MÆ RK
VLT® Soft Starter MCD 600 understøtter FAT32-filsystemer. USB-funktionerne i MCD 600 er ikke kompatible med NTFS­filsystemer.
42 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha733.10
USB Save & Load
Save Params and Logs
Save Master Params
Load Master Params
Betjeningsvejledning | VLT® Soft Starter MCD 600
Opsætningsværktøjer
6.7.1 Fremgangsmåde for gem og indlæs
Fremgangsmåde
1. Tilslut den eksterne frekvensomformer til USB-porten.
2. Tryk på [Menu], og vælg Set-up Tools (Opsætningsværktøjer).
3. Rul til USB Save & Load (USB gem og indlæs), og tryk på [Menu/Store].
4. Rul til den ønskede funktion, og tryk på [Menu/Store].
5. Når der bliver bedt om en bekræftelse, vælges Yes (Ja) for at bekræfte eller No (Nej) for at annullere.
6. Tryk på [Menu/Store] for at gå videre.
Når handlingen er udført, viser skærmbilledet kortvarigt en bekræftelsesmeddelelse og vender derefter tilbage til det foregående niveau i menuen.
6.7.2 Fillokationer og formater
Gem parametre og logs
Softstarteren opretter et bibliotek på øverste niveau i USB-drevet, som navngives med softstarterens serienummer. Hændelsesloggen og parameterindstillingerne gemmes som individuelle CSV-filer, og softstarterens software og systeminformation gemmes i en tekstfil.
Gem masterparametre
Softstarter opretter en fil, der hedder Master_Parameters.par, og gemmer den på USB-drevet.
Indlæs masterparametre
Softstarteren indlæser filen Master_Parameters.par fra USB-drevets øverste niveau. Filerne kan oprettes eller redigeres ved hjælp af VLT® Motion Control Tool MCT 10. Download MCT 10-værktøjet fra www.danfoss.com/en/service-and-support/downloads/dds/vlt­motion-control-tool-mct-10/.
Indlæs tilpasset meddelelse
Softstarteren indlæser filerne Custom_Message_A.txt og Custom_Message_B.txt fra USB-drevets øverste niveau.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 43
e77ha730.10
e77ha734.10

Auto-Start/Stop

Start/Stop Mode
Start/Stop Sunday
Start/Stop Monday
Betjeningsvejledning | VLT® Soft Starter MCD 600
Illustration 13: USB-mappe
Opsætningsværktøjer
6.8 Auto-start/stop
Context:
Softstarteren kan konfigureres til automatisk at starte og/eller stoppe motoren på et bestemt tidspunkt eller lade den køre i cyklusser med en specificeret varighed.
Auto-Start/Stop (Auto-start/stop)-funktionen i Set-up Tools (Opsætningsværktøjer) giver hurtig adgang til auto-start/stop-parametrene.
Fremgangsmåde
1. Tryk på [Menu], og vælg Set-up Tools (Opsætningsværktøjer).
2. Rul til Auto-Start/Stop (Auto-start/stop), og tryk på [Menu/Store].
3. Rul til den ønskede funktion, og tryk på [Menu/Store].
4. Justér indstillingerne efter behov: A Tryk på [Menu/Store] og [Back] for at vælge den information, der skal redigeres. B Tryk på [] og [] for at ændre værdien.
Tryk på [Menu/Store] for at gemme ændringerne. Softstarteren bekræfter ændringerne. Tryk på [Back] for at annullere ændringerne.
6.9 Netværksadresse
For at anvende VLT® Soft Starter MCD 600 på et Ethernet-netværk skal der konfigureres separate adresser til:
44 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha735.10
Set IP Address
192.168.000.002
e77ha711.10
Digital I/O State
Inputs: 0100
Outputs: 100
Betjeningsvejledning | VLT® Soft Starter MCD 600
IP-adresse.
Gateway-adresse.
Undernetmaske.
6.9.1 Opsætning af en netværksadresse
Fremgangsmåde
1. Tryk på [Menu], og vælg Set-up Tools (Opsætningsværktøjer).
2. Rul til Network Address (Netværksadresse), og tryk på [Menu/Store].
3. Rul til den ønskede funktion, og tryk på [Menu/Store].
Opsætningsværktøjer
4. Det første ciffer i adressen er fremhævet.
5. Tryk på [Back] og [Menu/Store] for at vælge det ciffer, der skal ændres.
6. Tryk på [] og [] for at ændre værdien.
7. Tryk på [Menu/Store] efter det sidste ciffer, og gem indstillingen.
Når handlingen er udført, viser skærmbilledet kortvarigt en bekræftelsesmeddelelse og vender derefter tilbage til det foregående niveau i menuen.
BE MÆ RK
Netværksadressen kan også indstilles ved hjælp af parametre 12-8 til 12-19.
BE MÆ RK
Anvend parametre 12-1 til 12-7 til at konfigurere softstarteren, så den kan bruges sammen med andre kommunikationsprotokoller.
6.10 Tilstand for digital I/O
Illustration 14: Statusskærm for digital I/O
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 45
AO-08
AO-07
DI-B
DI-A
COM+
START
COM+
RESET
TER-06
TER-05
3433232221
14
13
e77ha717.10
7
6
5
4
32
1
e77ha736.10
Analog I/O State
Thermistor: 0
4-20 mA Output: 04.0 mA
Betjeningsvejledning | VLT® Soft Starter MCD 600
1 RESET, COM+: Nulstil indgang
2 START, COM+: Start/stop indgang
3 DI-A, COM+: Programmerbar indgang A
4 DI-B, COM+: Programmerbar indgang B
5 13, 14: Hovedkontaktorudgang
6 21, 22, 23: Relæudgang A
Opsætningsværktøjer
7 33, 34: Relæudgang B
Illustration 15: Placering af digitale I/O'er
6.11 Analog I/O-tilstand
Skærmens øverste linje viser tilstanden for motortermistorens indgang. Skærmens nederste linje viser værdien for den analoge udgang.
Illustration 16: Statusskærm for analog I/O
Termistorindgang
S Kort
H Varm
C Kold
O Åben
46 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha789.10
Serial Number & Rating
MCD 600
123456-123
0410-T5-S1-CV2
Betjeningsvejledning | VLT® Soft Starter MCD 600
6.12 Serienummer og klassificering
Skærmens øverste linje viser produktnavnet.
Den midterste linje viser apparatets serienummer.
Skærmens nederste linje viser modelnummeret.
Illustration 17: Skærm for serienummer og klassificering
6.13 Softwareversioner
Opsætningsværktøjer
Softwareversionsskærmen viser versionen for hver enkelt softwarekomponent i softstarteren.
Brugergrænseflade.
Motorstyring.
Fjernbetjent LCP (hvis tilsluttet).
Parameterliste.
Bootloader.
Ekspansionskort (hvis monteret).
BE MÆ RK
Opdateret software, inklusive alternative sprog, kan indlæses i softstarteren via USB-porten, hvis det er nødvendigt. Kontakt den lokale leverandør for yderligere oplysninger.
6.14 Nulstilling af termistor
Termistorindgangen er deaktiveret som standard, men den aktiveres automatisk, når der registreres en termistor. Hvis termistorer tidligere har været tilsluttet til softstarteren, men de er ikke længere påkrævet, skal nulstillingsfunktionen for termistor anvendes til at deaktivere termistoren.
6.15 Nulstil varmemodel
Varmemodelleringssoftwaren i softstarteren overvåger konstant motorens ydeevne. Dette gør det muligt for softstarteren at beregne motortemperaturen og evne til at starte på et givet tidspunkt.
Varmemodellen kan nulstilles, hvis det kræves.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 47
Betjeningsvejledning | VLT® Soft Starter MCD 600
Opsætningsværktøjer
BE MÆ RK
REDUCERET LEVETID FOR MOTOR
Nulstilling af motorens varmemodel kompromitterer varmemodelbeskyttelsen og kan kompromittere motorens levetid.
Nulstil kun varmemodellen i nødstilfælde.
-
48 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
7 Logs
7.1 Indledning
Log-menuen giver oplysninger om hændelser, trip og softstarterens ydeevne.
Tryk på [Menu], og vælg Logs for at få adgang til Logs-menuen på LCP'et. Tryk på [Logs] på det fjernbetjente LCP.
7.2 Hændelseslog
Hændelsesloggen gemmer oplysninger om de seneste trip, advarsler og hændelser (inklusive starter, standsninger og konfigurationsændringer).
Hændelse 1 er den nyeste af de gemte hændelser, og hændelse 384 er den ældste.
BE MÆ RK
Hændelsesloggen kan eksporteres til en ekstern fil til analyse, som finder sted væk fra softstarteren.

Logs

Se 6.7.2 Fillokationer og formater.
7.3 Tællere
Tællerne gemmer statistik om driften af softstarteren:
Kørte timer (levetid samt siden seneste nulstilling af tælleren).
Antal starter (levetid samt siden seneste nulstilling af tælleren).
Antallet af nulstillinger af varmemodellen.
7.3.1 Sådan vises tællerne
Fremgangsmåde
1. Åbn Logs, se 7.1 Indledning.
2. Rul til Counters (Tællere), og tryk på [Menu/Store].
3. Tryk på [] og [] for at rulle gennem tællerne.
4. Tryk på [Menu/Store] for at få vist oplysninger.
5. For at nulstille en tæller trykkes der på [Menu/Store] og dernæst [] og [] for at vælge Reset (Nulstilling)/Do Not Reset (Ingen
nulstilling).
6. Tryk på [Store] (Gem) for at bekræfte handlingen.
7. Tryk på [Menu/Store] for at lukke tælleren og gå tilbage til Logs.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 49
READY
RUN
TRIP LOCAL
Menu Store
Back
Reset
1
2
3
e77ha715.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
8 LCP og feedback

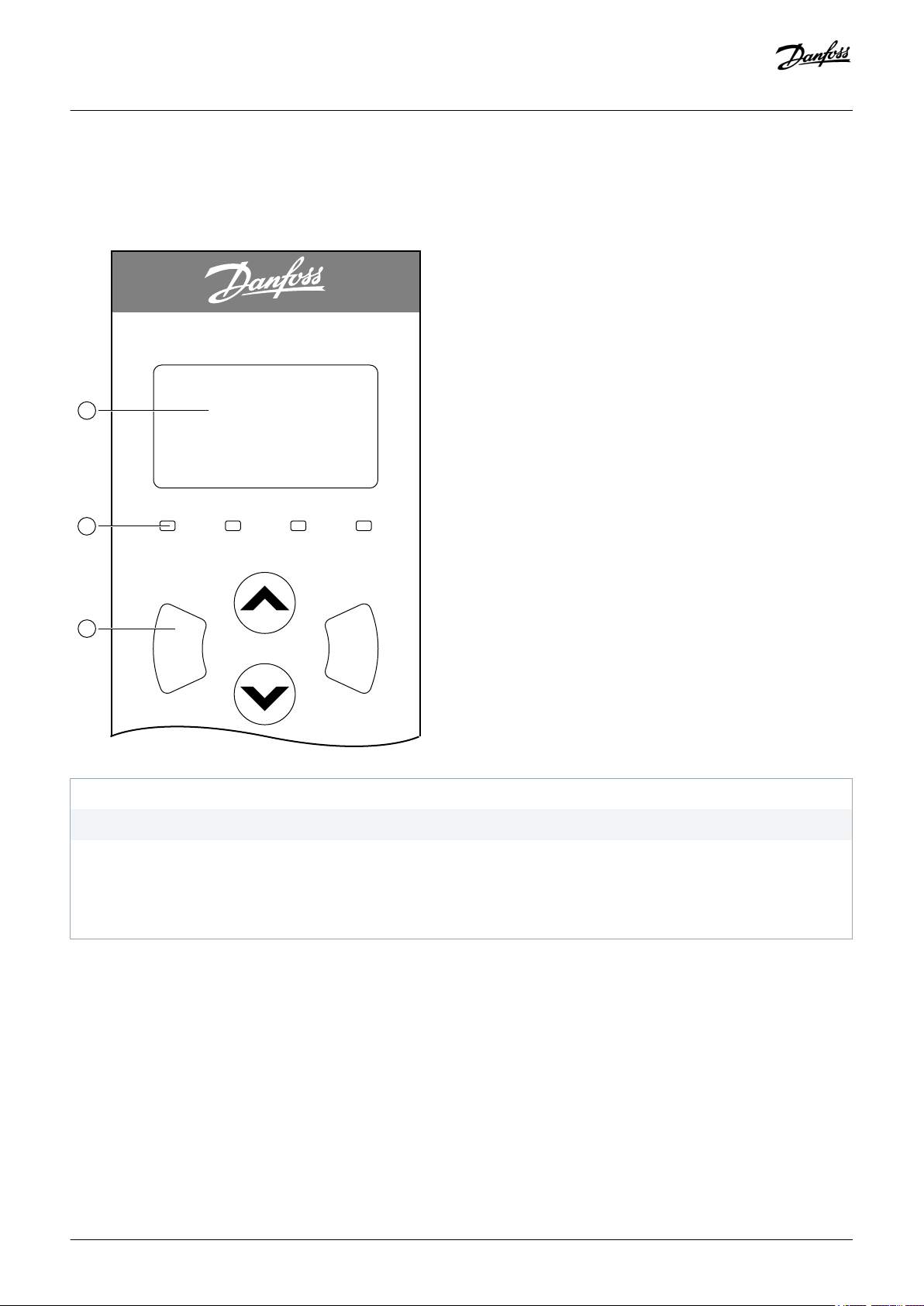

8.1 Lokalt LCP og feedback

LCP og feedback

1 Display med fire linjer til status og programmeringsoplysninger.
2 Status LED'er.
3 Menunavigationstaster: Back: Forlader menuen eller
parameteren eller annullerer en parameterændring. Denne tast nulstiller også et trip.
Illustration 18: Lokalt LCP
Menu/Store: Går ind i en menu eller parameter eller gemmer en parameterændring.
Pile: Ruller til den næste eller forrige menu eller parameter, skifter indstilling for den aktuelle parameter eller ruller gennem statusskærmene.
8.2 Fjernbetjent LCP
Det fjernbetjente LCP kan bruges til at styre softstarteren, hvis parameter 1-1 Command Source (Kommandokilde) er indstillet til Remote Keypad (Fjernbetjent tastatur).
Hvis det fjernbetjente LCP ikke vælges som kommandokilde, har [Start], [Stop] og [Reset] ingen effekt.
Menunavigationstasterne og displayet på det fjernbetjente LCP er altid aktive.
Hvis en tast trykkes ind på det fjernbetjente LCP, opdateres displayet på det fjernbetjente LCP, så de passer sammen.
50 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
READY RUN TRIP
LOCAL
RESET
LOGS
Alt
GRAPH
TOOLS
CMD
MENU
MENU STORE
BACK
e77ha716.10
1
2
3
4
5
6
Betjeningsvejledning | VLT® Soft Starter MCD 600
LCP og feedback
BE MÆ RK
Det fjernbetjente LCP kan tilsluttes eller fjernes sikkert, mens softstarteren kører. Det er ikke nødvendigt at fjerne netforsyningen eller styrespændingen.
BE MÆ RK
Hvis parameter 1-1 Command Source (Kommandokilde) er indstillet til Remote Keypad (Fjernbetjent tastatur), vil det medføre et trip, hvis det fjernbetjente LCP fjernes.
1 Display med fire linjer til status og programmeringsoplysninger.
2 Status LED'er.
3 Menunavigationstaster: Back: Forlader menuen eller
parameteren eller
4 Genvej til menuen for kommandokilde i Set-up Tools (Opsætningsværktøjer).
5 Taster til lokal betjening.
annullerer en parameterændring.
Menu/Store: Går ind i en menu eller parameter eller gemmer en parameterændring.
Danfoss A/S © 2018.10
Piletaster: Ruller til den næste eller forrige menu eller parameter, skifter indstilling for den aktuelle parameter eller ruller gennem statusskærmene.
AQ262141844215da-000201 / 175R1174| 51
Ready Run Trip Local
e77ha724.10
Betjeningsvejledning | VLT® Soft Starter MCD 600
LCP og feedback
6 Genvejstaster til hurtig
adgang til almindelige funktioner:
Illustration 19: Fjernbetjent LCP
Logs: Åbn Logs­menuen.
Graph: Vælg, hvilken graf der skal vises, eller stands/genstart grafen (hold længere end 0,5 sek).
8.3 Justering af displayets kontrast.
Context:
BE MÆ RK
De lokale og fjernbetjente LCP'er kan justeres uafhængigt af hinanden.
1. Tryk på [Back], og hold den inde.
2. Tryk på [] for at gøre displayet lysere, eller tryk på [] for at gøre displayet mørkere.
8.4 LED'er for softstarterstatus
Tools: Åbn Set-up Tools (Opsætningsværktøjer).
Illustration 20: Status-LED'er på LCP'et
Tabel 17: LED-beskrivelser
LED-navn On Blinker
Ready (Klar) Motoren er stoppet, og softstarteren
er klar til at starte.
Run (Kør) Motoren er i kørselstilstand (modtag-
er fuld spænding).
Trip Softstarteren er trippet. Softstarteren er i advarselstilstand.
Local (Lokal) Softstarteren styres via det fjernbet-
jente LCP.
Hvis alle LED'er er slukkede, modtager softstarteren ikke styrespænding.
Motoren er stoppet, og softstarteren er ikke klar til at starte:
Venter på genstartsforsinkelsen (parameter 5-16 Restart Delay (Gen- startsforsinkelse)).
Varmemodellerne angiver, at softstarteren og/eller motoren er for varm til at starte sikkert.
Nulstillingsindgangen (RESET, COM+) er åben.
Motoren starter eller stopper.
52 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha790.10
WELCOME
01.01/01.00/01.00
MCD6-0069B-T5-S1-CV2
1
2
e77ha791.10
69.0 A
Running
69.0 A 415 V
1
2 3
Betjeningsvejledning | VLT® Soft Starter MCD 600
LCP og feedback
8.5 Visninger
8.5.1 Oplysninger om softstarteren
Ved opstart viser skærmen med softstarteroplysninger detaljer vedrørende softstarterens klassificering, softwareversioner og serienummer.
1 Softwareversioner: Brugergrænseflade, motorstyring, fjernbetjent LCP
2 Modelkode: Strømklassificering, netspænding, kapslingsstørrelse, styrespænding (softwareversion for fjernbetjent LCP vises kun,
når der er tilsluttet et fjernbetjent LCP).
Illustration 21: Velkomstskærmbillede
8.5.2 Konfigurerbare feedbackskærme
Vælg, hvilke oplysninger der skal vises på displayet. Tryk på [] og [] for at skifte mellem to konfigurerbare skærme.
1 Motorens kørestrøm
2 Softstarterstatus
3 Parameter 10-8 User Parameter 1 (Bruger parameter 1) og parameter 10-9 User Parameter 2 (Bruger parameter 2)
Illustration 22: Skærm for softstarterstatus
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 53
e77ha792.10
Motor pf
Motor power
1
2
3
Mains Frequency 59.7 Hz
1.01
37.0 kW
4 Motor Temp 85%
e77ha793.10
69.0 A
Last start
350% FLC
1
2 3
010s
D Temp 5%
4
Betjeningsvejledning | VLT® Soft Starter MCD 600
1 Parameter 10-10 User Parameter 3 (Bruger parameter 3) (standard: Mains frequency (Netfrekvens))
2 Parameter 10-11 User Parameter 4 (Bruger parameter 4) (standard: Power factor (Effektfaktor))
3 Parameter 10-12 User Parameter 5 (Bruger parameter 5) (standard: Motor running power (Motorens køreeffekt))
4 Parameter 10-13 User Parameter 6 (Bruger parameter 6) (standard: Motor temperature (Motortemperatur))
Illustration 23: Brugerkonfigurérbar skærm
8.5.3 Aktive feedbackskærme
LCP og feedback
De aktive feedbackskærme viser motorens kørestrøm i den øverste halvdel af skærmen. Tryk på [] og [] for at vælge hvilken information, der skal vises i den nederste halvdel.
Linjestrøm i realtid på hver fase.
Oplysninger om seneste start.
Dato og tid.
1 Motorens kørestrøm
2 Startvarighed (sekunder)
3 Maksimal trukket startstrøm (som en procentdel af motorens fulde belastningsstrøm)
4 Beregnet stigning i motortemperatur
Illustration 24: Aktive feedbackskærme
8.5.4 Graf over ydeevne
Grafen over ydeevne giver en visning i realtid af driftsydeevnen. Anvend parametre 10-2 til 10-5 til at formatere grafen.
Displayet på det primære LCP viser oplysninger om motorstrøm.
54 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
e77ha757.10
000.0 A 0-400%
Betjeningsvejledning | VLT® Soft Starter MCD 600
Hvis der er tilsluttet et fjernbetjent LCP, trykkes der på [Graph] for at ændre grafens data. Grafen kan vise:
Motorstrøm.
Motortemperatur.
Motorens effektfaktor.
Analoge indgangsdata fra smart-kortet (hvis monteret).
LCP og feedback
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 55
Betjeningsvejledning | VLT® Soft Starter MCD 600

Drift

9 Drift
9.1 Start-, stop- og nulstillingskommandoer
VLT® Soft Starter MCD 600 kan startes og stoppes via de digitale indgange, det fjernbetjente LCP, kommunikationsnetværk, smart-kort eller planlagt auto-start/stop. Kommandokilden kan indstilles via Set-up Tools (Opsætningsværktøjer) eller ved hjælp af parameter 1-1 Command Source (Kommandokilde).
MCD 600 accepterer kun start- og nulstillingskommandoer fra den udvalgte kommandokilde.
MCD 600 accepterer stopkommandoer fra den valgte kommandokilde, men den kan tvinges til et stop ved at åbne nulstillingsindgangen eller ved at åbne start-/stopindgangen under en auto-start-/-stopcyklus.
Den programmerbare indgang kan bruges til at tilsidesætte den valgte kommandokilde (se parameter 7-1 Input A Function (Funktion, indgang A)).
9.2 Tilsidesættelse af kommando
Den programmerbare indgang (DI-A, COM+) kan bruges til at tilsidesætte kommandokilden i situationer, hvor den almindelige styremekanisme er gået tabt. Indstil parameter 7-1 Input A Function (Funktion, indgang A) til den alternative styrekilde (for eksempel Command Override: Keypad (Tilsidesættelse af kommando: tastatur)).
Når indgangen er aktiv, accepterer softstarteren kun kommandoer fra den valgte tilsidesættelseskilde. For at genoprette styringen til den kommandokilde, der blev valgt i parameter 1-1 Command Source (Kommandokilde), skal indgangen genåbnes.
9.3 Auto-start/stop
Softstarteren kan konfigureres til automatisk at starte og/eller stoppe motoren på et bestemt tidspunkt eller lade den køre i cyklusser med en specificeret varighed.
BE MÆ RK
Startforsinkelse, genstartsforsinkelse og auto-nulstillingsforsinkelse gælder alle for drift med auto-start.
9.3.1 Urtilstand
Softstarteren kan starte og/eller standse motoren en gang om dagen.
Sådan fungerer urtilstand:
Parameter 4-1 Auto-Start/Stop Mode (Auto-start-/stoptilstand) skal være indstillet til Enable (Aktivér).
Parameter 1-1 Command Source (Kommandokilde) skal være indstillet til Clock (Ur).
Nulstillingsindgangen skal være lukket.
Startindgangen (START, COM+) skal være aktiv. Dette muliggør, at softstarteren kan stoppes via de digital indgange i en nødsituation.
Drift med urtilstand styres af parametre 4-4 til 4-24.
56 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Drift
9.3.2 Timertilstand
Softstarteren kan automatisk standse motoren efter en specificeret køretid, og dernæst kan den genstarte den efter en specificeret slukketid (stoppet). Softstarteren gentager cyklussen, mens startsignalet fortsat er aktivt.
Sådan fungerer timertilstand:
Parameter 4-1 Auto-Start/Stop Mode (Auto-start-/stoptilstand) skal være indstillet til Enable (Aktivér).
Parameter 1-1 Command Source (Kommandokilde) skal være indstillet til Timer.
Nulstillingsindgangen skal være lukket.
Den første start skal komme som en startsignalkommando.
Drift med timertilstand styres af parametre 4-2 til 4-3.
9.4 PowerThrough
PowerThrough tillader softstarteren at styre motoren, selvom softstarteren er beskadiget på en fase. VLT® Soft Starter MCD 600 bruger tofasede styreteknikker til at udføre softstart og softstop af motoren.
BE MÆ RK
Softstarteren tripper på Lx-Tx Shorted (Lx-Tx kortsluttet) ved første startforsøg, efter at styreeffekt er blevet påført. PowerThrough fungerer ikke, hvis styreeffekten tændes og slukkes mellem starter.
PowerThrough er kun tilgængelig med inline-installationer. Hvis softstarteren er installeret med inside delta-forbindelse, fungerer PowerThrough ikke.
PowerThrough forbliver aktiv, indtil 3-Phase Control Only (Kun trefaset styring) er valgt igen. Under drift med PowerThrough, blinker trip-LED'en, og displayet angiver 2 Phase - Damaged SCR (Tofase - beskadiget SCR).
Drift med PowerThrough understøtter ikke softstart eller softstop med tilpasset styring. Med PowerThrough vælger softstarteren automatisk softstart med konstant strøm og tidsstyret softstop med spændingsrampe. Hvis PowerThrough er aktiveret, skal parametre 2-3 og 2-4 indstilles korrekt derefter.
BE MÆ RK
PowerThrough anvender en tofaset softstartteknologi, og det kræver ekstra omhyggelighed, når afbrydere og beskyttelse skal dimensioneres. Kontakt den lokale leverandør for at få assistance.
9.5 Emergency Mode (Fire mode)
Fire mode lader softstarteren drive motoren og ignorerer triptilstande.

Fire mode styres via en programmerbar indgang (indgang A DI-A, COM+ eller indgang B DI-B, COM+). Parameter 7-1 Input A Function (Funktion, indgang A)/parameter 7-5 Input B Function (Funktion, indgang B) skal være indstillet til Emergency Mode (Fire mode). Et lukket kredsløb hen over DI-A, COM+ aktiverer fire mode. Når softstarteren modtager en startkommando, fortsætter den med at køre, indtil en stopkommando er modtaget, og alle trip og advarsler ignoreres.

Fire mode kan anvendes med enhver kommandokilde.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 57
Betjeningsvejledning | VLT® Soft Starter MCD 600
Drift
BE MÆ RK
Selvom drift med fire mode opfylder alle funktionalitetskravene til fire mode, anbefaler Danfoss ikke brug af dette i situationer, hvor der kræves testning og/eller overensstemmelse med specifikke standarder, da det ikke er certificeret.
BE MÆ RK
REDUCERET LEVETID FOR UDSTYR
Kontinuerlig brug af fire mode anbefales ikke. Fire mode kan kompromittere softstarteren og/eller motorens levetid, da alle beskyttelsesfunktioner og trip er deaktiverede. Brug af softstarteren i fire mode ugyldiggør produktgarantien.
Lad ikke softstarteren køre i fire mode kontinuerligt.
-
9.6 Hjælpetrip
Et eksternt tripkredsløb (som for eksempel en alarmkontakt for lavt tryk i et pumpesystem) kan anvendes til at trippe softstarteren og standse motoren. Det eksterne kredsløb er tilsluttet en programmerbar indgang (indgang A DI-A, COM+ eller indgang B DI-B, COM+). Indstil følgende parametre for at kontrollere adfærd for trippet:
Parameter 7-1 Input A Function (Funktion, indgang A): Vælg Input Trip (N/O) (Indgangstrip (N/O)).
Parameter 7-2 Input A Trip (Trip, indgang A): Indstil som påkrævet. For eksempel: Run Only (Kun kør) begrænser indgangstrippet til en situation, hvor softstarteren kun kører.
Parameter 7-3 Input A Trip Delay (Tripforsinkelse, indgang A): Indstiller en forsinkelse mellem den aktiverende indgang og softstarteren, der tripper.
Parameter 7-4 Input A Initial Delay (Første forsinkelse, indgang A): Indstiller en forsinkelse, før softstarteren overvåger indgangens tilstand efter et startsignal. Det kan for eksempel være nødvendigt med en forsinkelse for at give tid til, at rørtrykket kan opbygges.
Parameter 7-10 Input A Name (Navn, indgang A): Vælg et navn, for eksempel Input A Trip (Trip, indgang A) (valgfrit).
9.7 Typiske styremetoder
Kravene til en applikation er forskellige fra installation til installation, men de metoder, der er angivet nedenfor, er ofte et godt udgangspunkt for almindelige applikationer.
Tabel 18: Typiske styremetoder
Applikation Starttilstand Start
rampe­tid [s]
Bovpropel Konstant strøm 5 100 400 Friløb til stop n/a
Centrifuge (separator) Konstant strøm 1 200 450 Friløb til stop n/a
Flishugger Konstant strøm 1 200 450 Friløb til stop n/a
Kompressor – stempel – under belastning
Kompressor – stempel – uden belastning
Kompressor – skrue – un­der belastning
Konstant strøm 1 200 450 Friløb til stop n/a
Konstant strøm 1 200 400 Friløb til stop n/a
Konstant strøm 1 200 400 Friløb til stop n/a
Startstrøm (%FLC)
Strømgrænse (%FLC)
Stoptilstand Stoptid [s]
58 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Drift
Applikation Starttilstand Start
rampe­tid [s]
Kompressor – skrue – uden belastning
Transportbånd – horison­tal
Transportbånd – med hældning
Transportbånd – vertikal (bucket)
Knuser – konus Konstant strøm 1 200 350 Friløb til stop n/a
Kæbeknuser Konstant strøm 1 200 450 Friløb til stop n/a
Rotationsknuser Konstant strøm 1 200 400 Friløb til stop n/a
Afbarker Konstant strøm 1 200 350 Friløb til stop n/a
Ventilator – aksial (dæmpet)
Ventilator – aksial (ikke dæmpet)
Ventilator – centrifugal (dæmpet)
Konstant strøm 1 200 350 Friløb til stop n/a
Konstant strøm 5 200 400 TVR-softstop 10
Konstant strøm 2 200 450 Friløb til stop n/a
Konstant strøm 2 200 450 Friløb til stop n/a
Konstant strøm 1 200 350 Friløb til stop n/a
Konstant strøm 1 200 450 Friløb til stop n/a
Konstant strøm 1 200 350 Friløb til stop n/a
Startstrøm (%FLC)
Strømgrænse (%FLC)
Stoptilstand Stoptid [s]
Ventilator – centrifugal (ikke dæmpet)
Ventilator – højt tryk Konstant strøm 1 200 450 Friløb til stop n/a
Mølle – kugle Konstant strøm 1 200 450 Friløb til stop n/a
Mølle – hammer Konstant strøm 1 200 450 Friløb til stop n/a
Pumpe – bor Tilpasset styring
Pumpe – centrifugal Tilpasset styring
Pumpe – hydraulisk Konstant strøm 2 200 350 Friløb til stop n/a
Pumpe – positiv for­trængning
Dykpumpe Tilpasset styring
Båndsav Konstant strøm 1 200 450 Friløb til stop n/a
Rundsav Konstant strøm 1 200 350 Friløb til stop n/a
Konstant strøm 1 200 450 Friløb til stop n/a
(tidlig accelera­tion)
(tidlig accelera­tion)
Tilpasset styring (konstant acceler­ation)
(tidlig accelera­tion)
3 n/a 500 Tilpasset styring
(sen deceleration)
10 n/a 500 Tilpasset styring
(sen deceleration)
10 n/a 400 Tilpasset styring
(konstant decel­eration)
5 n/a 500 Tilpasset styring
(sen deceleration)
3
15
10
5
Makulator Konstant strøm 1 200 450 Friløb til stop n/a
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 59
10 20 30 40 50 60 70 80 90
1
3
2
%
%
Betjeningsvejledning | VLT® Soft Starter MCD 600
9.8 Softstartmetoder
9.8.1 Constant Current (Konstant strøm)
Konstant strøm er den traditionelle form for softstart, hvor strømmen øges fra nul til et specifikt niveau og holdes konstant på dette niveau, indtil motoren har accelereret.
Konstant strøm er ideel i applikationer, hvor startstrømmen skal holdes under et bestemt niveau.
Drift
1 Startstrøm (indstillet i parameter 2-3 Initial Current (Startstrøm))
2 Strømgrænse (indstillet i parameter 2-4 Current Limit (Strømgrænse))
3 Strøm ved fuld spænding
Illustration 26: Eksempel på konstant strøm
9.8.2 Konstant strøm med strømrampe
Softstart med strømrampe øger strømmen fra et specifikt startniveau (1) til en maksimal grænse (3) i løbet af en længere periode (2).
Start med strømrampe kan være nyttig i applikationer, hvor:
Belastningen kan variere fra start til start (for eksempel et transportbånd, der kan starte med eller uden last). Indstil parameter 2-3
Initial Current (Startstrøm) til et niveau, der vil starte motoren med en let belastning. Indstil dernæst parameter 2-4 Current Limit (Strømgrænse) til et niveau, der vil starte motoren med en tung belastning.
Belastningen kan let flyttes, men starttiden skal forlænges (for eksempel en centrifugalpumpe, hvor rørtrykket skal opbygges langsomt).
Elforsyningen er begrænset (for eksempel en generator), og en langsommere påføring af belastningen giver forsyningen bedre tid til at reagere.
60 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
10 20 30 40
50
60 70 80 90
1
4
3
2
%
%
0
10
20
30
40
50
60
70
80
90
4
1
2
3
%
Betjeningsvejledning | VLT® Soft Starter MCD 600
1 Parameter 2-3 Initial Current (Startstrøm)
2 Parameter 2-2 Start Ramp Time (Startrampetid)
3 Parameter 2-4 Current Limit (Strømgrænse)
Drift
4 Strøm ved fuld spænding
Illustration 27: Eksempel på softstart med strømrampe
9.8.3 Tilpasset styring ved start
I en softstart med tilpasset styring justerer softstarteren strømmen for at starte motoren inden for den specificerede tid, og den benytter en valgt accelerationsprofil.
BE MÆ RK
Softstarteren påfører strømgrænsen ved alle softstarter, inklusive tilpasset styring. Hvis strømgrænsen er for lav, eller startrampetiden (indstillet i parameter 2-2 Start Ramp Time (Startrampetid)) er for kort, kan motoren muligvis ikke starte.
1 Tidlig acceleration
2 Konstant acceleration
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 61
10 20 30 40 50 60 70 80 90
1
5
4
6
3
2
%
%
Betjeningsvejledning | VLT® Soft Starter MCD 600
3 Sen acceleration
4 Parameter 2-2 Start Ramp Time (Startrampetid)
Illustration 28: Eksempel på start med tilpasset styring (parameter 2-5 Adaptive Start Profile (Profil for tilpasset start))
Drift
9.8.3.1 Finjustering af tilpasset styring
Hvis motoren ikke starter eller stopper jævnt, justeres parameter 2-12 Adaptive Control Gain (Forstærkning af tilpasset styring). Forstærkningsindstillingen bestemmer, hvor meget softstarteren justerer fremtidige starter og stop med tilpasset styring, baseret på oplysninger fra den foregående start. Forstærkningsindstillingen påvirker ydeevnen for både start og stop.
Hvis motoren accelererer eller decelererer for hurtigt ved slutningen af en start eller et stop, øges forstærkningsindstillingen med 5–10 %.
Hvis motorhastigheden svinger under start eller stop, skal forstærkningsindstillingen sænkes lidt.
BE MÆ RK
Softstarteren justerer tilpasset styring, så den passer til motoren. Ændring af følgende parametre nulstiller tilpasset styring, og den første start-/stopcyklus bruger konstant strøm/tidsstyret stop med spændingsrampe: Parameter 1-2 Motor Full Load Current
(Motorens fulde belastningsstrøm), parameter 2-4 Current Limit (Strømgrænse) og parameter 2-12 Adaptive Gain (Tilpasset forstærkning).
9.8.4 Konstant strøm med kickstart
Kickstart giver et kortvarigt tilskud af ekstra moment i begyndelsen af en start, og den kan bruges med en start med strømrampe eller konstant strøm.
Kickstart kan være nyttig som en hjælp til start af belastninger, som kræver højt koldstartsmoment, men som derefter accelererer nemt (for eksempel skrueformede rotorpumper).
1 Parameter 2-7 Kickstart Level (Kickstart-niveau)
2 Parameter 2-6 Kickstart Time (Kickstart-tid)
62 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
70 60 50
30
10
40
20
80
90
1
%
Betjeningsvejledning | VLT® Soft Starter MCD 600
Drift
3 Parameter 2-3 Initial Current (Startstrøm)
4 Parameter 2-2 Start Ramp Time (Startrampetid)
5 Parameter 2-4 Current Limit (Strømgrænse)
6 Strøm ved fuld spænding
Illustration 29: Eksempel på kickstart anvendt med konstant strøm
9.9 Stopmetoder
9.9.1 Friløb til stop
Friløbsstop lader motoren sænke farten til sin naturlige hastighed uden styring fra softstarteren. Den krævede tid til stop afhænger af belastningstypen.
9.9.2 Tidsstyret spændingsrampe
En tidsstyret spændingsrampe (TVR) reducerer spændingen til motoren gradvist i et defineret tidsrum. Dette kan forlænge motorens stoptid og betyde, at transienter på generatorforsyningen undgås.
BE MÆ RK
Belastningen kan fortsætte med at køre, når stoprampen er afsluttet.
1 Parameter 2-10 Stop Time (Stoptid)
Illustration 30: Eksempel på tidsstyret spændingsrampe (TVR)
9.9.3 Tilpasset styring ved stop
I et softstop med tilpasset styring kontrollerer softstarteren strømmen for at stoppe motoren inden for den specificerede tid, og den benytter en valgt decelerationsprofil. Tilpasset styring kan være nyttig ved forlængelse af stoptiden ved lave inertibelastninger
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 63
0
10
20
30
40
50
60
70
80
90
1
2
4
3
Betjeningsvejledning | VLT® Soft Starter MCD 600
Hvis tilpasset styring vælges, benytter det første softstop TVR. Dette gør det muligt for softstarteren at lære den tilsluttede motors karakteristika. Disse motordata bruges af softstarteren under efterfølgende stop med tilpasset styring.
BE MÆ RK
Tilpasset styring sænker ikke motorens hastighed aktivt og standser ikke motoren hurtigere end ved friløb til stop. Brug bremsen for at forkorte stoptiden i tilfælde af høje inertibelastninger.
BE MÆ RK
Tilpasset styring kontrollerer motorens hastighedsprofil inden for den programmerede tidsgrænse. Dette kan resultere i et højere strømniveau end ved traditionelle styremetoder.
Hvis en motor, der er tilsluttet til en softstarter, der er programmeret til tilpasset styring af start og stop, udskiftes, skal softstarteren lære karakteristika for den nye motor. Ændr værdien i parameter 1-2 Motor Full Load Current (Motorens fulde belastningsstrøm) eller parameter 2-12 Adaptive Control Gain (Forstærkning for tilpasset styring) for at igangsætte genlæringsprocessen. Den næste start vil benytte konstant strøm, og det næste stop vil benytte TVR.
Drift
1 Tidlig deceleration
2 Konstant deceleration
3 Sen deceleration
4 Parameter 2-10 Stop Time (Stoptid)

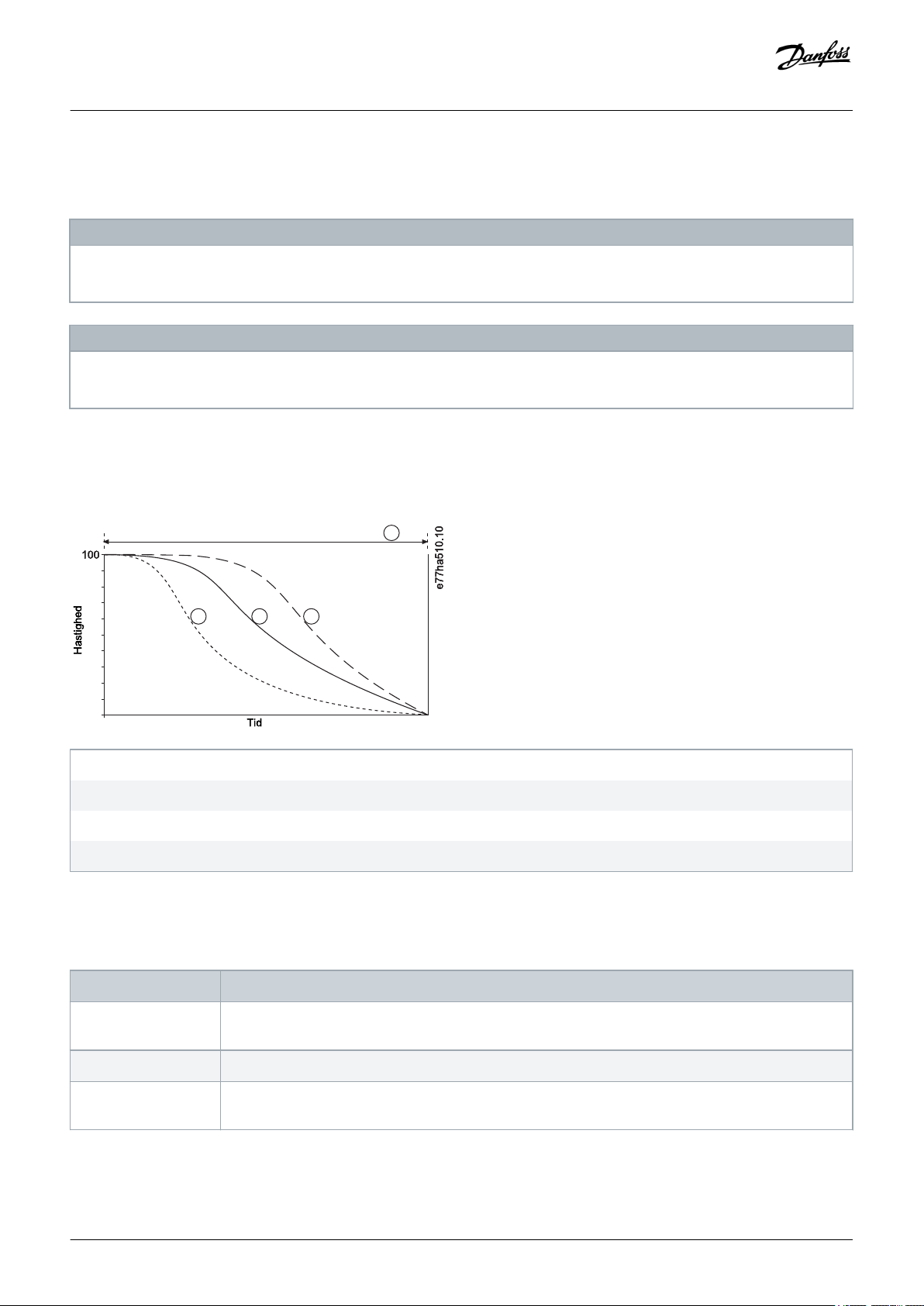

Illustration 31: Eksempel på stop med tilpasset styring (parameter 2-11 Adaptive Stop Profile (Profil for tilpasset stop))
Tilpasset styring er ideel til pumpeapplikationer, hvor den kan minimere de skadelige virkninger fra vandslag. Test de tre profiler for at identificere den bedste profil til applikationen.
Profil for tilpasset stop Applikation
Sen deceleration Systemer med stor løftehøjde, hvor selv en lille nedsættelse af motor-/pumpehastigheden resulterer i en
hurtig overgang mellem fremadgående flow og bagudgående flow.
Konstant deceleration Lav til medium højde, applikationer med højt flow, hvor væsken har højt momentum.
Tidlig deceleration Åbne pumpesystemer, hvor væsken skal drænes tilbage gennem pumpen, uden at pumpen skal køre
baglæns.
64 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
70
0
30
1
2
3
%
Betjeningsvejledning | VLT® Soft Starter MCD 600
9.9.4 DC Brake (DC-bremse)
En bremse reducerer den tid, der kræves for at standse motoren.
Under bremsning kan der muligvis forekomme øget støj fra motoren. Dette er en normal del af motorbremsningen.
BE MÆ RK
Når der benyttes en DC-bremse, skal netforsyningen være tilsluttet til softstarteren (indgangsklemmer L1, L2 og L3) i positiv faserækkefølge.
BE MÆ RK
MOTORSKADE
Hvis indstillingen for bremsemoment er for højt, stopper motoren, før bremsetiden udløber, og motoren udsættes dermed for unødvendig opvarmning, som kan medføre skader. En høj indstilling for bremsemoment kan også resultere i, at der trækkes spidsstrømme på op til motorens DOL under standsning af motoren.
Omhyggelig konfiguration er nødvendig for at sikre, at softstarteren og motoren kører sikkert.
-
Kontrollér, at de sikringer, der er installeret i motorens forgreningskredsløb, er korrekte.
-
Drift
RISIKO FOR OVEROPHEDNING
Bremsedrift får motoren til at ophedes hurtigere end ved den hastighed, der er beregnet af varmemodellen for motoren.
Installér en motortermistor, eller tillad en tilstrækkelig genstartsforsinkelse (indstillet parameter 5-16 Restart Delay
-
(Genstartsforsinkelse)).
1 Parameter 2-10 Stop Time (Stoptid)
2 Parameter 2-16 Brake Time (Bremsetid)
BE MÆ RK
3 Tid for friløb til stop
Illustration 32: Eksempel på bremsetid
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 65
Betjeningsvejledning | VLT® Soft Starter MCD 600
Parameterindstillinger:
Parameter 2-9 Stop Mode (Stoptilstand): Indstillet til DC Brake (DC-bremse).
Parameter 2-10 Stop Time (Stoptid): Dette er den samlede bremsetid (1), og den skal være så meget længere end bremsetiden (i parameter 2-16 DC Brake Time (DC-bremsetid)), at forbremsefasen kan reducere motorhastigheden til ca. 70 %. Hvis stoptiden er for kort, mislykkes bremsningen, og motoren friløber til stop.
Parameter 2-15 DC Brake Torque (DC-bremsemoment): Indstil som påkrævet for sætte hastigheden for belastningen ned. Hvis denne indstilles for lavt, stoppes motoren ikke helt, men friløber til standsning i slutningen af bremseperioden.
Parameter 2-16 DC Brake Time (DC-bremsetid): Indstil denne parameter til ca. en fjerdedel af den programmerede stoptid. Herved indstilles varigheden af den fulde bremsefase (2).
Drift
9.9.5 DC-bremse med ekstern nulhastighedsføler
Ved belastninger, der kan variere fra bremsecyklus til bremsecyklus, skal der installeres en ekstern nulhastighedsføler for at sikre, at softstarteren afbryder DC-bremsningen, når motoren står stille. Brug af en føler forhindrer unødvendig motoropvarmning.
Konfigurér DC-bremse til den længst krævede bremsetid, og indstil også parameter 7-1 nput A Function (Funktion, indgang A) til Zero Speed Sensor (Nulhastighedsføler). Når motoren når til stilstand, åbner nulhastighedsføleren kredsløbet hen over DI-A, COM+, og softstarteren afslutter stoppet.
9.9.6 Soft Brake (Softbremse)
Til applikationer med høj inerti og/eller variabel belastning, der kræver den maksimalt mulige bremseeffekt, kan softstarteren konfigureres til softbremsning.
Softstarteren anvender et omkoblingsrelæ til at styre fremadkørsel og bremsekontaktorer. Under bremsning reverserer softstarteren fasereækkefølgen til motoren og leverer reduceret strøm, så belastningshastigheden langsomt sænkes.
Når motorhastigheden nærmer sig nul, stopper nulhastighedsføleren (A2) softstarteren og åbner bremsekontaktoren (K2).
Softbremsning kan anvendes med både primære og sekundære motorgrupper og skal konfigureres individuelt.
Parameterindstillinger:
Parameter 2-9 Stop Mode (Stoptilstand): Indstil til Soft Brake (Softbremse).
Parameter 2-17 Brake Current Limit (Bremsestrømgrænse): Indstil som påkrævet for sætte hastigheden for belastningen ned.
Parameter 2-18 Soft Brake Delay (Softbremseforsinkelse): Styrer den tid, som softstarteren venter, efter at et stopsignal er modtaget, før den begynder at forsyne motoren med bremsestrøm. Indstilles, så der er tid til, at K1 og K2 kan skifte.
Parameter 7-1 Input A Function (Funktion, indgang A): Indstil til Zero Speed Sensor (Nulhastighedsføler).
Parameter 8-1 Relay A Function (Funktion, relæ A): Indstil til Soft Brake Relay (Softbremserelæ).
66 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
M1
22 21
K2 K1
K2 K1
4/T2
6/T3
1/L1
3/L2
5/L3
2/T1
A7 A8 A9
COM+
DI-A
23
A2
e77ha729.10
1
2
3
5
4
Betjeningsvejledning | VLT® Soft Starter MCD 600
Drift
1 Trefaset forsyning
2 Motorklemmer
3 Relæ A, udgang
4 K1/K2-spoleforsyning
5 Programmerbar indgang A
K1 Netkontaktor (kørsel)
K2 Netkontaktor (bremse)
A2 Nulhastighedsføler
Illustration 33: Eksempel på ledningsføring for softbremsning
9.10 Pump Clean (Pumpe ren)
Softstarteren kan udføre funktionen Pumpe ren, før motoren softstartes. Dette kan hjælpe med at fjerne aflejringer fra pumpehjulet.
Pumpe ren starter motoren reverseret, dernæst i fremadgående retning, og derefter standses motoren. Pumpe ren kan konfigureres til at gentage processen op til fem gange. Efter det specificerede antal rengøringscyklusser, udfører softstarteren den programmerede softstart.
Pumpe ren-drift styres af start-/stopindgangen (START, COM+). Indstil en programmerbar indgang til Pumpe ren (se parameter 7-1 Input A Function (Funktion, indgang A) for flere oplysninger). Sørg for, at indgangen er lukket, når startsignalet påføres.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 67
300
200
100
400
50
25
0
e77ha787.10
2
4
8
6
1
7
5
3
Reverse torque/ Forward current (%FLC)
Current
Torque
Time
Betjeningsvejledning | VLT® Soft Starter MCD 600
BE MÆ RK
Aktivér ikke Pumpe ren på pumper, der ikke kan køre i bagudgående retning.
Drift
1 Parameter 11-1 Reverse Torque (Reverseret moment)
2 Parameter 11-2 Reverse Time (Reverseret tid)
3 Parameter 11-3 Forward Current Limit (Fremadgående strømgrænse)
4 Parameter 11-4 Forward Time (Fremadgående tid)
5 Parameter 11-6 Pump Stop Time (Pumpestoptid)
6 Rengøringscyklus
7 Parameter 11-7 Pump Clean Cycles (Pumpe ren-cyklusser)
8 Programmeret softstart
Illustration 34: Pump Clean (Pumpe ren)
9.11 Drift i reverseret retning.
Softstarteren kan styre en reverseringskontaktor, så motoren kan køre i reverseret retning. Når reverseret drift er valgt, udfører softstarteren en softstart ved at benytte den omvendte faserækkefølge i forhold til normal drift.
Reverseret drift styres af start-/stopindgangen (START, COM+). Indstil en programmerbar indgang til reverseret drift (parameter 7-1 Input A Function (Funktion, indgang A)), og indstil en udgang til reverseringskontaktor (parameter 8-1 Relay A Function (Funktion, relæ A)).
Indgangen skal være lukket, når startsignalet påføres. Softstarteren holder det reverserede relæ i samme tilstand, indtil slutningen på en start-/stopcyklus.
Den første start, efter at retningen er ændret, vil være med konstant strøm.
68 | Danfoss A/S © 2018.10
BE MÆ RK
AQ262141844215da-000201 / 175R1174
M
22
21
K2
K1
K2 K1
4/T2
6/T3
1/L1
3/L2
5/L3
2/T1
A1 A2
A3
COM+
DI-A
23
e77ha795.10
1
2
4
3
5
Betjeningsvejledning | VLT® Soft Starter MCD 600
BE MÆ RK
Hvis faserækkefølgebeskyttelse er påkrævet, installeres reverseringskontaktoren på udgangssiden (motor) på softstarteren.
Drift
1 Trefaset forsyning
2 Motorklemmer
3 Programmerbar indgang A (indstil = reverseret retning)
4 Relæudgang A (indstil = reverseringskontaktor)
5 K1/K2-spoleforsyning
K1 Kontaktor, fremadgående kørsel
K2 Reverseringskontaktor
Illustration 35: Tilslutningsdiagram
9.12 Jog-drift
Under jog kører motoren ved reduceret hastighed, hvilket muliggør justering af belastningen eller letter servicearbejde. Motoren kan jogges i fremadgående eller bagudgående retning.
Jog er kun tilgængelig, når softstarteren styres via de digitale indgange (parameter 1-1 Command Source (Kommandokilde) indstillet til
Digital Input (Digital indgang)). For at køre med jog indstilles en programmerbar indgang til jog (see parameter 7-1 Input A Function (Funktion, indgang A) for flere oplysninger). Sørg for, at indgangen er lukket, når startsignalet påføres.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 69
e77ha512.12
3
2
1
70
60
50
30
10
40
20
80
90
100
0
%
Available torque
Betjeningsvejledning | VLT® Soft Starter MCD 600
BE MÆ RK
REDUCERET MOTORKØLING
Drift ved langsom hastighed er ikke beregnet til kontinuerlig drift pga. nedsat motorkøling. Jog-drift får motoren til at ophedes hurtigere end ved den hastighed, der er beregnet af varmemodellen for motoren.
Installér en motortermistor, eller tillad en tilstrækkelig genstartsforsinkelse (parameter 5-16 Restart Delay
-
(Genstartsforsinkelse)).
Det maksimale tilgængelige moment ved jog fremad er ca. 50–75 % af motorens fulde belastningsmoment (FLT) afhængigt af motoren. Når motoren jogges reverseret, er momentet ca. 25–50 % af FLT.
Parameter 2-8 Jog Torque (Jog-moment) og parameter 3-10 Jog Torque-2 (Jog-moment-2) styrer, hvor meget af det maksimale tilgængelige jog-moment, softstarteren påfører motoren.
BE MÆ RK
Momentindstillinger over 50 % kan medføre øget akselvibration.
Drift
1 Motor FLT
2 Maksimalt moment for jog fremad
3 Maksimalt moment for jog baglæns

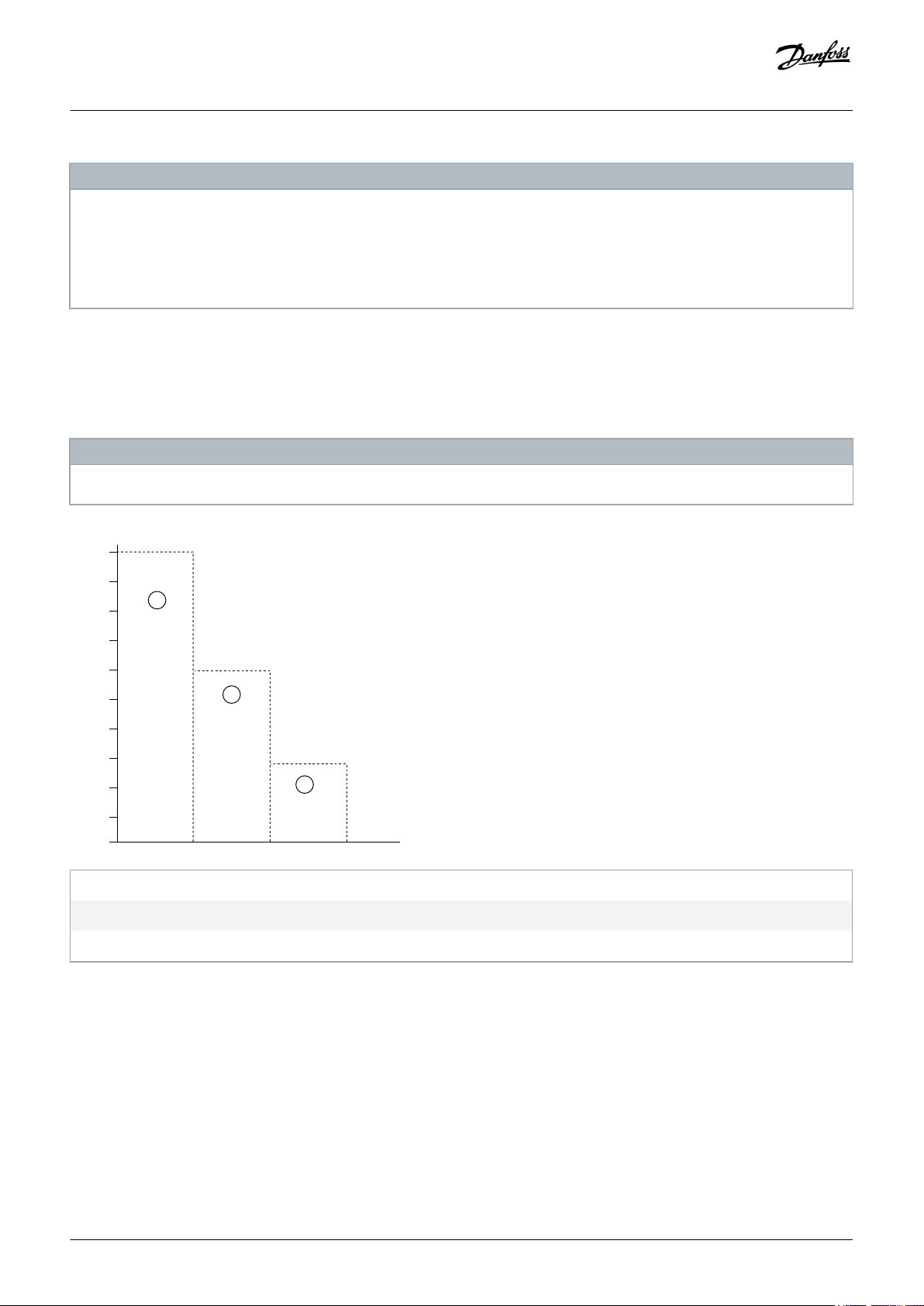

Illustration 36: Tilgængeligt moment i jog-drift
9.13 Drift med inside delta-forbindelse
Når der tilsluttes i inside delta-forbindelse, indtastes værdien for FLC i parameter 1-2 Motor Full Load Current (Motorens fulde belastningsstrøm). Softstarteren registrerer automatisk, om motoren er tilsluttet i in-line eller inside delta og beregner det korrekte strømniveau for inside delta.
70 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Funktionerne tilpasset styring, jog, bremse og PowerThrough understøttes ikke ved inside delta-drift (seks ledninger). Hvis disse funktioner programmeres, når softstarteren er tilsluttet med inside delta-forbindelse, er resultatet som vist nedenfor.
Start med tilpasset styring Softstarteren udfører en start med konstant strøm.
Tilpasset styring ved stop Softstarteren udfører et TVR-softstop, hvis parameter 2-10 Stop Times (Stoptider) er >0 sek. Hvis
parameter 2-10 Stop Times (Stoptider) er indstillet til 0 sek, udfører softstarteren et friløb til stop.
Jog Softstarteren afgiver en advarsel med fejlmeddelelsen Unsupported option (Ikke understøttet option).
DC-bremse Softstarteren udfører et friløb til stop.
Softbremse Softstarteren udfører et friløb til stop.
PowerThrough Softstarteren tripper med fejlmeddelelsen Lx-Tx Shorted (Lx-Tx kortsluttet).
BE MÆ RK
Ved tilslutning med inside delta-forbindelse, registrerer softstarteren ikke fasetab på T2 under kørsel.
Drift
BE MÆ RK
Hvis softstarteren ikke registrerer motortilslutningen korrekt, anvendes parameter 20-6 Motor Connection (Motortilslutning).
9.14 Indstillinger for sekundær motorgruppe
Softstarteren kan programmeres med to separate start- og stopprofiler. Dette lader softstarteren styre motoren i to forskellige start- og stopkonfigurationer. Den sekundære motorgruppe er ideel til dobbeltviklede motorer (Dahlander), applikationer med flere motorer eller situationer, hvor motoren kan starte i to forskellige tilstande (som for eksempel transportbånd med og uden belastning). Den sekundære motorgruppe kan også anvendes til drifts-/standby-applikationer.
BE MÆ RK
Til drifts-/standby-applikationer indstilles parameter 6-17 Motor Overtemperature (Motorovertemperatur) til Log Only (Kun log), og der installeres temperaturbeskyttelse for hver motor.
For at anvende den sekundære motorgruppe indstilles en programmerbar indgang til Motor Set Select (Valg af motorgruppe). Indgangen skal være lukket, når der gives en startkommando (se parameter 7-1 Input A Function (Funktion, indgang A) og parameter 7-5 Input B Function (Funktion, indgang B). Softstarteren kontrollerer, hvilken motorgruppe, der skal anvendes ved start, og denne motorgruppe benyttes til hele start-/stopcyklussen.
Softstarteren anvender indstillingerne for den sekundære motorgruppe til at kontrollere en start, når den får instruktioner herom via en programmerbar indgang (se parameter 7-1 Input A Function (Funktion, indgang A) og parameter 7-5 Input B Function (Funktion, indgang B)).
BE MÆ RK
Motorens varmemodel er mindre præcis, hvis softstarteren styrer to separate motorer.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 71
Betjeningsvejledning | VLT® Soft Starter MCD 600

Programmerbare parametre

10 Programmerbare parametre
10.1 Hovedmenu
Benyt hovedmenuen til at se og ændre de programmerbare parametre, der styrer driften af softstarteren.
For at åbne hovedmenuen trykkes der på [Main Menu], samtidig med at man kan se overvågningsskærmene.
10.2 Ændring af parameterværdier
Fremgangsmåde
1. Rul til parameteren i hovedmenuen.
2. Tryk på [Menu/Store] for at skifte til redigeringstilstand.
3. Tryk på [] eller [] for at ændre parameterindstillinger.
Når der trykkes på [] eller [] en gang, øges eller sænkes værdien med en enhed. Hvis tasten holdes inde i mere end fem sekunder, øges eller sænkes værdien hurtigere.
Tryk på [Gem] for at gemme ændringerne. Den indstilling, der vises på displayet, gemmes, og LCP'et går tilbage til parameterlisten. Tryk på [Back] for at annullere ændringerne. LCP'et beder om en bekræftelse, og dernæst vendes der tilbage til parameterlisten,
uden at ændringerne gemmes.
10.3 Adjustment Lock (Justeringslås)
Anvend parameter 10-7 Adjustment Lock (Justeringslås) til at forhindre brugere i at ændre parameterindstillinger.
Hvis en bruger forsøger at ændre en parameterværdi, når justeringslåsen er aktiv, vises følgende fejl: Access Denied (Adgang nægtet). Adj Lock is On (Just.lås aktiv).
10.4 Parameterliste
Tabel 19: Parameterliste
Parametergrup­penummer
1 Motor Details (Motoroplysninger)
1-1 Command Source (Kommandokilde) Digital Input (Digital indgang)
1-2 Motor Full Load Current (Motorens fulde belastningsstrøm) Modelafhængig
1-3 Motor kW (Motorens kW) 0 kW
1-4 Locked Rotor Time (Tid med låst rotor) 00:10 (mm:ss)
1-5 Locked Rotor Current (Låst rotorstrøm) 600%
1-6 Motor Service Factor (Motorservicefaktor) 105%
Parametergruppenavn Fabriksindstilling
1-7 Reserved (Reserveret)
2 Motor Start/Stop (Motorstart/-stop)
2-1 Start Mode (Starttilstand) Constant Current (Konstant strøm)
72 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup­penummer
2-2 Start Ramp Time (Startrampetid) 00:10 (mm:ss)
2-3 Initial Current (Startstrøm) 200%
2-4 Current Limit (Strømgrænse) 350%
2-5 Adaptive Start Profile (Profil for tilpasset start) Constant Acceleration (Konstant accelera-
2-6 Kickstart Time (Kickstart-tid) 000 ms
2-7 Kickstart Level (Kickstart-niveau) 500%
2-8 Jog Torque (Jog-moment) 50%
2-9 Stop Mode (Stoptilstand) TVR Soft Stop (TVR-softstop)
2-10 Stop Time (Stoptid) 00:00 (mm:ss)
2-11 Adaptive Stop Profile (Profil for tilpasset stop) Constant Deceleration (Konstant decelera-
2-12 Adaptive Control Gain (Forstærkning af tilpasset styring) 75%
2-13 Multi Pump (Flere pumper) Single Pump (Enkelt pumpe)
2-14 Start Delay (Startforsinkelse) 00:00 (mm:ss)
2-15 DC Brake Torque (DC-bremsemoment) 20%
Parametergruppenavn Fabriksindstilling
tion)
tion)
2-16 DC Brake Time (DC-bremsetid) 00:01 (mm:ss)
2-17 Brake Current Limit (Bremsestrømgrænse) 250%
2-18 Soft Brake Delay (Softbremseforsinkelse) 400 ms
3 Motor Start/Stop 2 (Motorstart/-stop 2)
3-1 Motor Full Load Current-2 (Motorens fulde belastningsstrøm-2) Modelafhængig
3-2 Motor kW-2 0 kW
3-3 Start Mode-2 (Starttilstand-2) Constant Current (Konstant strøm)
3-4 Start Ramp Time-2 (Startrampetid-2) 00:10 (mm:ss)
3-5 Initial Current-2 (Startstrøm-2) 200%
3-6 Current Limit-2 (Strømgrænse-2) 350%
3-7 Adaptive Start Profile-2 (Profil for tilpasset start-2) Constant Acceleration (Konstant accelera-
tion)
3-8 Kickstart Time-2 (Kickstart-tid-2) 000 ms
3-9 Kickstart Level-2 (Kickstart-niveau-2) 500%
3-10 Jog Torque-2 (Jog-moment-2) 50%
3-11 Stop Mode-2 (Stoptilstand-2) TVR Soft Stop (TVR-softstop)
3-12 Stop Time-2 (Stoptid-2) 00:00 (mm:ss)
3-13 Adaptive Stop Profile-2 (Profil for tilpasset stop-2) Constant Deceleration (Konstant decelera-
tion)
3-14 Adaptive Control Gain-2 (Forstærkning af tilpasset styring-2) 75%
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 73
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup­penummer
3-15 Multi Pump-2 (Flere pumper-2) Single Pump (Enkelt pumpe)
3-16 Start Delay-2 (Startforsinkelse-2) 00:00 (mm:ss)
3-17 DC Brake Torque-2 (DC-bremsemoment-2) 20%
3-18 DC Brake Time-2 (DC-bremsetid-2) 00:01 (mm:ss)
3-19 Brake Current Limit-2 (Bremsestrømgrænse-2) 250%
3-20 Soft Brake Delay-2 (Softbremseforsinkelse-2) 400 s
4 Auto-Start/Stop (Auto-start/stop)
4-1 Auto-Start/Stop Mode (Auto-start/stop-tilstand) Disable (Deaktiver)
4-2 Run Time (Kørselstid) 00:00 (tt:mm)
4-3 Stopped Time (Stoppet tid) 00:00 (tt:mm)
4-4 Sunday Mode (Søndagstilstand) Start/Stop Disable (Start/stop deaktiver)
4-5 Sunday Start Time (Søndag starttid) 00:00 (tt:mm)
4-6 Sunday Stop Time (Søndag stoptid) 00:00 (tt:mm)
4-7 Monday Mode (Mandagstilstand) Start/Stop Disable (Start/stop deaktiver)
4-8 Monday Start Time (Mandag starttid) 00:00 (tt:mm)
Parametergruppenavn Fabriksindstilling
4-9 Monday Stop Time (Mandag stoptid) 00:00 (tt:mm)
4-10 Tuesday Mode (Tirsdagstilstand) Start/Stop Disable (Start/stop deaktiver)
4-11 Tuesday Start Time (Tirsdag starttid) 00:00 (tt:mm)
4-12 Tuesday Stop Time (Tirsdag stoptid) 00:00 (tt:mm)
4-13 Wednesday Mode (Onsdagstilstand) Start/Stop Disable (Start/stop deaktiver)
4-14 Wednesday Start Time (Onsdag starttid) 00:00 (tt:mm)
4-15 Wednesday Stop Time (Onsdag stoptid) 00:00 (tt:mm)
4-16 Thursday Mode (Torsdagstilstand) Start/Stop Disable (Start/stop deaktiver)
4-17 Thursday Start Time (Torsdag starttid) 00:00 (tt:mm)
4-18 Thursday Stop Time (Torsdag stoptid) 00:00 (tt:mm)
4-19 Friday Mode (Fredagstilstand) Start/Stop Disable (Start/stop deaktiver)
4-20 Fridday Start Time (Fredag starttid) 00:00 (tt:mm)
4-21 Friday Stop Time (Fredag stoptid) 00:00 (tt:mm)
4-22 Saturday Mode (Lørdagstilstand) Start/Stop Disable (Start/stop deaktiver)
4-23 Saturday Start Time (Lørdag starttid) 00:00 (tt:mm)
4-24 Saturday Stop Time (Lørdag stoptid) 00:00 (tt:mm)
5 Protection Levels (Beskyttelsesniveauer)
5-1 Current Imbalance (Strømubalance) 30%
5-2 Current Imbalance Delay (Strømubalanceforsinkelse) 00:03 (mm:ss)
74 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup­penummer
5-3 Undercurrent (Understrøm) 20%
5-4 Undercurrent Delay (Understrømsforsinkelse) 00:05 (mm:ss)
5-5 Overcurrent (Overstrøm) 400%
5-6 Overcurrent Delay (Overstrømsforsinkelse) 00:00 (mm:ss)
5-7 Undervoltage (Underspænding) 350 V
5-8 Undervoltage Delay (Underspændingsforsinkelse) 00:01 (mm:ss)
5-9 Overvoltage (Overspænding) 500 V
5-10 Overvoltage Delay (Overspændingsforsinkelse) 00:01 (mm:ss)
5-11 Underpower (Undereffekt) 10%
5-12 Underpower Delay (Undereffektforsinkelse) 00:01 (mm:ss)
5-13 Overpower (Overeffekt) 150%
5-14 Overpower Delay (Overeffektforsinkelse) 00:01 (mm:ss)
5-15 Excess Start Time (For lang starttid) 00:20 (mm:ss)
5-16 Restart Delay (Genstartsforsinkelse) 00:10 (mm:ss)
5-17 Starts per Hour (Starter pr. time.) 0
Parametergruppenavn Fabriksindstilling
5-18 Phase Sequence (Faserækkefølge) Any Sequence (Enhver rækkefølge)
6 Protection Actions (Beskyttelseshandlinger)
6-1 Auto-Reset Count (Auto-nulstillingstæller) 0
6-2 Auto-Reset Delay (Auto-nulstillingsforsinkelse) 00:05 (mm:ss)
6-3 Current Imbalance (Strømubalance) Soft Trip and Log (Softtrip og log)
6-4 Undercurrent (Understrøm) Soft Trip and Log (Softtrip og log)
6-5 Overcurrent (Overstrøm) Soft Trip and Log (Softtrip og log)
6-6 Undervoltage (Underspænding) Soft Trip and Log (Softtrip og log)
6-7 Overvoltage (Overspænding) Soft Trip and Log (Softtrip og log)
6-8 Underpower (Undereffekt) Log Only (Kun log)
6-9 Overpower (Overeffekt) Log Only (Kun log)
6-10 Excess Start Time (For lang starttid) Soft Trip and Log (Softtrip og log)
6-11 Input A Trip (Trip, indgang A) Soft Trip and Log (Softtrip og log)
6-12 Input B Trip (Trip, indgang B) Soft Trip and Log (Softtrip og log)
6-13 Network Communications (Netværkskommunikation) Soft Trip and Log (Softtrip og log)
6-14 Remote Keypad Fault (Fejl på fjernbetjent tastatur) Soft Trip and Log (Softtrip og log)
6-15 Frequency (Frekvens) Soft Trip and Log (Softtrip og log)
6-16 Phase Sequence (Faserækkefølge) Soft Trip and Log (Softtrip og log)
6-17 Motor Overtemperature (Motorovertemperatur) Soft Trip and Log (Softtrip og log)
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 75
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup­penummer
6-18 Motor Thermistor Circuit (Motortermistorkredsløb) Soft Trip and Log (Softtrip og log)
6-19 Shorted SCR Action (Kortsluttet SCR-handling) 3-Phase Control Only (Kun trefaset styring)
6-20 Battery/Clock (Batteri/ur) Soft Trip and Log (Softtrip og log)
7 Inputs (Indgange)
7-1 Input A Function (Funktion, indgang A) Input Trip (N/O) (Indgangstrip (N/O))
7-2 Input A Trip (Trip, indgang A) Operating Only (Kun drift)
7-3 Input A Trip Delay (Tripforsinkelse, indgang A) 00:00 (mm:ss)
7-4 Input A Initial Delay (Første forsinkelse, indgang A) 00:00 (mm:ss)
7-5 Input B Function (Funktion, indgang B) Input Trip (N/O) (Indgangstrip (N/O))
7-6 Input B Trip (Trip, indgang B) Operating Only (Kun drift)
7-7 Input B Trip Delay (Tripforsinkelse, indgang B) 00:00 (mm:ss)
7-8 Input B Initial Delay (Første forsinkelse, indgang B) 00:00 (mm:ss)
7-9 Reset/Enable Logic (Nulstil/Aktivér logik) Normally Closed (N/C) (Normalt lukket
7-10 Input A Name (Navn, indgang A) Input A Trip (Trip, indgang A)
7-11 Input B Name (Navn, indgang B) Input B Trip (Trip, indgang B)
Parametergruppenavn Fabriksindstilling
(N/C))
8 Relay Outputs (Relæudgange)
8-1 Relay A Function (Funktion, relæ A) Run (Kør)
8-2 Relay A On Delay (Aktiveringsforsinkelse, relæ A) 00:00 (mm:ss)
8-3 Relay A Off Delay (Deaktiveringsforsinkelse, relæ A) 00:00 (mm:ss)
8-4 Relay B Function (Funktion, relæ B) Run (Kør)
8-5 Relay B On Delay (Aktiveringsforsinkelse, relæ B) 00:00 (mm:ss)
8-6 Relay B Off Delay (Deaktiveringsforsinkelse, relæ B) 00:00 (mm:ss)
8-7 Low Current Flag (Advarsel, lav strøm) 50%
8-8 High Current Flag (Advarsel, høj strøm) 100%
8-9 Motor Temperature Flag (Advarsel, motortemperatur) 80%
8-10 Main Contactor Time (Hovedkontaktortid) 400 ms
9 Analog Output (Analog udgang)
9-1 Analog Output A (Analog udgang A) Current (% FLC) (Strøm (% af FLC))
9-2 Analog A Scale (Skala, analog A) 4–20 mA
9-3 Analog A Maximum Adjustment (Maks. justering, analog A) 100%
9-4 Analog A Minimum Adjustment (Min. justering, analog A) 000%
10 Display
10-1 Language (Sprog) English (Engelsk)
10-2 Temperature Scale (Temperaturskala) Celsius
76 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup­penummer
10-3 Graph Timebase (Tidsbase for graf) 30 s (30 sek)
10-4 Graph Maximum Adjustment (Maks. justering af graf) 400%
10-5 Graph Minimum Adjustment (Min. justering af graf) 0%
10-6 Current Calibration (Strømkalibrering) 100%
10-7 Adjustment Lock (Justeringslås) Read & Write (Læse/skrive)
10-8 User Parameter 1 (Bruger parameter 1) Current (Strøm)
10-9 User Parameter 2 (Bruger parameter 2) Motor Voltage (Motorspænding)
10-10 User Parameter 3 (Bruger parameter 3) Mains Frequency (Netfrekvens)
10-11 User Parameter 4 (Bruger parameter 4) Motor pf (Motorens ef)
10-12 User Parameter 5 (Bruger parameter 5) Motor Power (Motoreffekt)
10-13 User Parameter 6 (Bruger parameter 6) Motor Temp (%) (Motortemperatur (%))
11 Pump Clean (Pumpe ren)
11-1 Reverse Torque (Reverseret moment) 20%
11-2 Reverse Time (Reverseret tid) 00:10 (mm:ss)
11-3 Forward Current Limit (Strømgrænse, fremad) 100%
Parametergruppenavn Fabriksindstilling
11-4 Forward Time (Tid, fremad) 00:10 (mm:ss)
11-5 Pump Stop Mode (Stoptilstand for pumpe) Coast to Stop (Friløb til stop)
11-6 Pump Stop Time (Stoptid for pumpe) 00:10 (mm:ss)
11-7 Pump Clean Cycles (Cyklusser for pumpe ren) 1
12 Communication Card (Kommunikationskort)
12-1 Modbus Address (Modbus-adresse) 1
12-2 Modbus Baud Rate (Modbus-baud-hastighed) 9600
12-3 Modbus Parity (Modbus-paritet) None (Ingen)
12-4 Modbus Timeout (Modbus-timeout) Off
12-5 DeviceNet Address (DeviceNet-adresse) 0
12-6 DeviceNet Baud Rate (DeviceNet-baud-hastighed) 125 kB
12-7 PROFIBUS Address (PROFIBUS-adresse) 1
12-8 Gateway Address (Gateway-adresse) 192
12-9 Gateway Address 2 (Gateway-adresse 2) 168
12-10 Gateway Address 3 (Gateway-adresse 3) 0
12-11 Gateway Address 4 (Gateway-adresse 4) 100
12-12 IP Address (IP-adresse) 192
12-13 IP Address 2 (IP-adresse 2) 168
12-14 IP Address 3 (IP-adresse 3) 0
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 77
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup­penummer
12-15 IP Address 4 (IP-adresse 4) 2
12-16 Subnet Mask (Undernetmaske) 255
12-17 Subnet Mask 2 (Undernetmaske 2) 255
12-18 Subnet Mask 3 (Undernetmaske 3) 255
12-19 Subnet Mask 4 (Undernetmaske 4) 0
12-20 DHCP Disable (Deaktiver)
12-21 Location ID (Lokations-id) 0
20 Advanced (Avanceret)
20-1 Tracking Gain (Sporingsforstærkning) 50%
20-2 Pedestal Detect (Sokkeldetektering) 80%
20-3 Bypass Contactor Delay (Bypass-kontaktorforsinkelse) 150 ms
20-4 Model Rating (Modelklassificering) Modelafhængig
20-5 Screen Timeout (Skærmtimeout) 1 minute (1 minut)
20-6 Motor Connection (Motortilslutning) Auto-detect (Auto-detektering)
30 Pump Input Configuration (Konfiguration for pumpeindg-
Parametergruppenavn Fabriksindstilling
ang)
30-1 Pressure Sensor Type (Trykfølertype) None (Ingen)
30-2 Pressure Units (Trykenheder) kPa
30-3 Pressure at 4 mA (Tryk ved 4 mA) 0
30-4 Pressure at 20 mA (Tryk ved 20 mA) 0
30-5 Flow Sensor Type (Flowfølertype) None (Ingen)
30-6 Flow Units (Flowenheder) liters/second (liter/sekund)
30-7 Flow at 4 mA (Flow ved 4 mA) 0
30-8 Flow at 20 mA (Flow ved 20 mA) 0
30-9 Units per Minute at Max Flow (Enheder pr. minut ved maks.
flow)
30-10 Pulses per Minute at Max Flow (Pulser pr. minut ved maks.
flow)
30-11 Units per Pulse (Enheder pr. puls) 0
30-12 Depth Sensor Type (Dybdefølertype) None (Ingen)
30-13 Depth Units (Dybdeenheder) meters (meter)
30-14 Depth at 4 mA (Dybde ved 4 mA) 0
30-15 Depth at 20 mA (Dybde ved 20 mA) 0
31 Flow Protection (Flowbeskyttelse)
0
0
31A High Flow Trip Level (Højt flow ved tripniveau) 10
78 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup­penummer
31B Low Flow Trip Level (Lavt flow ved tripniveau) 5
31C Flow Start Delay (Flow ved startforsinkelse) 00:00:500 (mm:ss:ms)
31D Flow Response Delay (Forsinket respons ved flow) 00:00:500 (mm:ss:ms)
32 Pressure Protection (Trykbeskyttelse)
32-1 High Pressure Trip Level (Højt tryk ved tripniveau) 10
32-2 High Pressure Start Delay (Højt tryk ved startforsinkelse) 00:00:500 (mm:ss:ms)
32-3 High Pressure Response Delay (Højt tryk ved forsinket respons) 00:00:500 (mm:ss:ms)
32-4 Low Pressure Trip Level (Lavt tryk ved tripniveau) 5
32-5 Low Pressure Start Delay (Lavt tryk ved startforsinkelse) 00:00:500 (mm:ss:ms)
32-6 Low Pressure Response Delay (Lavt tryk ved forsinket respons) 00:00:500 (mm:ss:ms)
33 Pressure Control (Trykstyring)
33-1 Pressure Control Mode (Trykstyringstilstand) Off
33-2 Start Pressure Level (Niveau ved starttryk) 5
33-3 Start Response Delay (Forsinket respons ved start) 00:00:500 (mm:ss:ms)
33-4 Stop Pressure Level (Niveau ved stoptryk) 10
Parametergruppenavn Fabriksindstilling
33-5 Stop Response Delay (Forsinket respons ved stop) 00:00:500 (mm:ss:ms)
34 Depth Protection (Dybdebeskyttelse)
34-1 Depth Trip Level (Dybde ved tripniveau) 5
34-2 Depth Reset Level (Dybde ved nulstillingsniveau) 10
34-3 Depth Start Delay (Dybde ved startforsinkelse) 00:00:500 (mm:ss:ms)
34-4 Depth Response Delay (Forsinket respons ved dybde) 00:00:500 (mm:ss:ms)
35 Thermal Protection (Termisk beskyttelse)
35-1 Temperature Sensor Type (Temperaturfølertype) None (Ingen)
35-2 Temperature Trip Level (Temperatur ved tripniveau) 40
36 Pump Trip Action (Pumpetriphandling)
36-1 Pressure Sensor (Trykføler) Soft Trip and Log (Softtrip og log)
36-2 Flow Sensor (Flowføler) Soft Trip and Log (Softtrip og log)
36-3 Depth Sensor (Dybdeføler) Soft Trip and Log (Softtrip og log)
36-4 High Pressure (Højt tryk) Soft Trip and Log (Softtrip og log)
36-5 Low Pressure (Lavt tryk) Soft Trip and Log (Softtrip og log)
36-6 High Flow (Højt flow) Soft Trip and Log (Softtrip og log)
36-7 Low Flow (Lavt flow) Soft Trip and Log (Softtrip og log)
36-8 Flow Switch (Flowkontakt) Soft Trip and Log (Softtrip og log)
36-9 Well Depth (Brønddybde) Soft Trip and Log (Softtrip og log)
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 79
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Parametergrup-
Parametergruppenavn Fabriksindstilling
penummer
36-10 RTD/PT100 B Soft Trip and Log (Softtrip og log)
10.5 Parametergruppe 1-** Motor Details (Motoroplysninger)
Tabel 20: 1-1 - Command Source (Kommandokilde)
Option Funktion
Vælger kommandokilde til styring af softstarteren.
* Digital input (Digital
indgang)
Network (Netværk) Softstarteren accepter start- og stopkommandoer fra kommunikationsekspansionskortet.
Remote LCP (Fjernbet­jent LCP)
Clock (Ur) Softstarteren accepter start- og stopkommandoer som planlagt i parametre 4-1 til 4-24.
Smart card (Smart­kort)
Smart card + clock (Smart-kort + ur)
Softstarteren accepter start- og stopkommandoer fra de digitale indgange.
Softstarteren accepter start- og stopkommandoer fra det fjernbetjente LCP.
Softstarteren accepter start- og stopkommandoer fra smart-kortet.
Softstarteren accepter start- og stopkommandoer fra smart-kortet, hvis de er inden for det driftsske­ma, der er indstillet i parametre 4-1 til 4-24. En stopkommando fra smart-kortet accepteres uden hen­syntagen til skemaet.
Timer Efter modtagelse af et startsignal starter og stopper softstarteren motoren i henhold til de timere, der
er indstillet i parameter 4-2 Run Time (Kørselstid) og parameter 4-3 Stopped Time (Stoppet tid).
Tabel 21: 1-2 Motor Full Load Current (Motorens fulde belastningsstrøm)
Indstillingsområde Funktion
Modelafhængig Tilpasser softstarteren til motorens FLC. Indstil til den FLC-klassificering, der er vist på motorens typeskilt.
Tabel 22: 1-3 Motor kW
Indstillingsområde Funktion
*0 0–9.999 kW Indstiller køreeffekten for den tilsluttede motor i kW. Denne indstilling danner basis for at kunne rapportere
effekt og for beskyttelse.
Tabel 23: 1-4 Locked Rotor Time (Låst rotortid.)
Indstillingsområde Funktion
*10 sek 0:01–2:00 (minutter:sekun-
der)
Indstiller den maksimale tidsperiode, hvor motoren kan opretholde en låst rotorstrøm fra kold tilstand, før den når sin maksimumtemperatur. Indstil i henhold til motordatabladet.
80 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 24: 1-5 Locked Rotor Current (Låst rotorstrøm)
Indstillingsområde Funktion
*600% 400–1.200 % FLC Indstiller den låste rotorstrøm i den tilsluttede motor som en procentdel af den fulde belast-
ningsstrøm. Indstil i henhold til motordatabladet.
Tabel 25: 1-6 Motor Service Factor (Motorservicefaktor)
Indstillingsområde Funktion
*105% 100–130% Indstiller motorservicefaktoren, som benyttes af varmemodellen. Hvis motoren kører ved den fulde belast-
ningsstrøm, når den 100 %. Indstil i henhold til motordatabladet.
Programmerbare parametre
BE MÆ RK
Parametre 1-4 til 1-6 bestemmer tripstrømmen for overbelastningsbeskyttelse af motoren. Fabrik­sindstillingerne i parametre 1-4 til 1-6 giver overbelastningsbeskyttelse af motor: Klasse 10, tripstrøm 105 % af FLA (fuld belastning ampere) eller tilsvarende.
Tabel 26: 1-7 Reserved (Reserveret)
Indstillingsområde Funktion
Denne parameter er reserveret til senere brug.
10.6 Parametergruppe 2-** Motor Start/Stop (Motorstart/-stop)
Tabel 27: 2-1 - Start Mode (Starttilstand)
Option Funktion
Vælger tilstand for softstart.
BE MÆ RK
VLT® Soft Starter MCD 600 gælder strømgrænsen for alle softstarter, inklusive tilpasset styring. Hvis strømgrænsen er for lav, eller startrampetiden (parameter 2-2 Start Ramp Time (Startrampetid)) er for kort, kan motoren muligvis ikke starte.
* Constant Current (Konst-
ant strøm)
Adaptive Control (Tilpas­set styring)
Tabel 28: 2-2 - Start Ramp Time (Startrampetid)
Indstillingsområde Funktion
* 10 sek 0:01–3:00 (minutter:sekunder) Indstiller den samlede starttid for en start med tilpasset styring eller rampetiden for
strømrampestart (fra startstrømmen til strømgrænsen).
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 81
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 29: 2-3 - Initial Current (Startstrøm)
Indstillingsområde Funktion
*200% 100–600 % FLC Indstiller det indledende startstrømniveau ved strømrampestart som en procentdel af motorens fulde
belastningsstrøm. Indstilles, så motoren kan accelerere straks efter påbegyndt start. Hvis strømrampes­tart ikke er nødvendig, indstilles startstrømmen, så den er lig med strømgrænsen.
Tabel 30: 2-4 - Current Limit (Strømgrænse)
Indstillingsområde Funktion
* 350% 100–600 % FLC Indstiller strømgrænsen for softstart med konstant strøm og strømrampe som en procentdel af moto-
rens fulde belastningsstrøm.
Tabel 31: 2-5 - Adaptive Start Profile (Profil for tilpasset start)
Option Funktion
Vælger, hvilken profil VLT® Soft Starter MCD 600 skal bruge til en softstart med tilpasset styring.
Programmerbare parametre
BE MÆ RK
MCD 600 gælder strømgrænsen for alle softstarter, inklusive tilpasset styring. Hvis strømgrænsen er for lav, eller startrampetiden (parameter 2-2 Start Ramp Time (Startrampetid)) er for kort, kan motoren muligvis ikke starte.
Early Acceleration (Tidlig accelera­tion)
* Constant Acceleration (Konstant
acceleration)
Late Acceleration (Sen accelera­tion)
Tabel 32: 2-6 - Kickstart Time (Kickstart-tid)
Indstillingsområde Funktion
*0000 ms 0–2.000 ms Indstiller varigheden af kickstart. En indstilling på 0 deaktiverer kickstart.
Tabel 33: 2G - Kickstart Level (Kickstart-niveau)
Indstillingsområde Funktion
* 500% 100–700 % FLC Indstiller niveauet for kickstart-strømmen.
82 | Danfoss A/S © 2018.10
BE MÆ RK
Kickstart udsætter det mekaniske udstyr for øgede momentniveauer. Sørg for, at motoren, be­lastningen og koblingerne kan klare det øgede moment, inden denne funktion anvendes.
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 34: 2-8 - Jog Torque (Jog-moment)
Programmerbare parametre
Indstillingsområde Funktion
* 50% 20–100% VLT® Soft Starter MCD 600 kan få motoren til at opnå jog ved en reduceret hastighed, hvilket muliggør præ-
cis positionering af remme og svinghjul. Jog kan anvendes til enten fremadgående bagudgående drift.
Indstil strømgrænsen for jog-drift.
Tabel 35: 2-9 - Stop Mode (Stoptilstand)
Option Funktion
Vælger stoptilstand.
Coast To Stop (Friløb til stop)
* TVR Soft Stop (TVR-softstop)
Adaptive Control (Tilpasset styring)
DC Brake (DC-bremse)
Soft Brake (Softbremse)
Tabel 36: 2-10 - Stop Time (Stoptid)
Indstillingsområde Funktion
* 0 sek 0:00–4:00 (minut-
ter:sekunder)
Indstiller varigheden af softstop af motoren ved hjælp af TVR eller tilpasset styring. Hvis der er installeret en hovedkontaktor, skal denne forblive lukket, til stoptiden er udløbet. Brug hoved­kontaktorudgangen (13, 14) til at styre hovedkontaktoren.
Tabel 37: 2-11 - Adaptive Stop Profile (Profil for tilpasset stop)
Option Funktion
Vælger, hvilken profil VLT® Soft Starter MCD 600 skal bruge til et softstop med tilpasset styring.
Early Acceleration (Tidlig acceleration)
* Constant Deceleration (Konstant deceleration)
Late Acceleration (Sen acceleration)
Tabel 38: 2-12 - Adaptive Control Gain (Forstærkning af tilpasset styring)
Indstillingsområde Funktion
* 75% 1–200% Justerer ydeevnen for tilpasset styring. Denne indstilling påvirker styring af både start og stop.
Tabel 39: 2-13 - Multi Pump (Flere pumper)
Option Funktion
Justerer ydeevnen for tilpasset styring, så den er egnet til installationer med flere pumper, der er tilsluttet en fælles udløbsmanifold.
* Single Pump (Enkelt pumpe)
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 83
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
Option Funktion
Manifold Pump (Manifoldpumpe)
Tabel 40: 2-14 - Start Delay (Startforsinkelse)
Indstillingsområde Funktion
* 0 sek 0:00–60:00 (minutter:sekunder) Indstiller en forsinkelse, efter at softstarteren har modtaget en startkommando, inden
den starter motoren.
Tabel 41: 2-15 - DC Brake Torque (DC-bremsemoment)
Indstillingsområde Funktion
* 20% 20–100% Indstiller den mængde bremsemoment, som softstarteren skal bruge til at nedsætte motorhastigheden.
Tabel 42: 2-16 - DC Brake Time (DC-bremsetid)
Indstillingsområde Funktion
* 1 sek 0:01–0:30 (minutter:sekunder) Indstiller varigheden af DC-tilførslen under stop med bremsning.
Tabel 43: 2-17- Brake Current Limit (Bremsestrømgrænse)
Indstillingsområde Funktion
* 250% 100–600 % FLC Indstiller strømgrænsen for softbremse.
Tabel 44: 2-18 - Soft Brake Delay (Softbremseforsinkelse)
Indstillingsområde Funktion
*400 ms 400–2.000 ms Indstiller den tid, som softstarteren venter, efter et stopsignal er modtaget, før den begynder at forsyne
motoren med bremsestrøm. Indstilles, så der er tid til, at K1 og K2 kan skifte.
10.7 Parametergruppe 3-** Motor Start/Stop-2 (Motorstart/-stop-2)
Parametrene i denne gruppe styrer driften for motorens sekundære konfiguration. Anvend den programmerbare indgang til at vælge den aktive motorgruppe.
Se 9.14 Indstillinger for sekundær motorgruppe for flere oplysninger.
Tabel 45: 3-1 - Motor Full Load Current-2 (Motorens fulde belastningsstrøm-2)
Indstillingsområde Funktion
Modelafhængig Indstiller den fulde belastningsstrøm for den sekundære motor.
Tabel 46: 3-2 - Motor kW-2
Indstillingsområde Funktion
* 0 0–9.999 kW Indstiller køreeffekten for den sekundære motor i kW.
84 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 47: 3-3 - Start Mode-2 (Starttilstand-2)
Programmerbare parametre
Option Funktion
Vælger tilstand for softstart.
* Constant Current (Konstant strøm)
Adaptive Control (Tilpasset styring)
Tabel 48: 3-4 - Start Ramp Time-2 (Startrampetid-2)
Indstillingsområde Funktion
*10 sek 0:01–3:00 (minutter:sekunder) Indstiller den samlede starttid for en start med tilpasset styring eller rampetiden for
strømrampestart (fra startstrømmen til strømgrænsen).
Tabel 49: 3-5 - Initial Current-2 (Startstrøm-2)
Indstillingsområde Funktion
*200% 100–600 % FLC Indstiller det indledende startstrømniveau ved strømrampestart som en procentdel af motorens fulde
belastningsstrøm. Indstilles, så motoren kan accelerere straks efter påbegyndt start. Hvis strømrampes­tart ikke er nødvendig, indstilles startstrømmen, så den er lig med strømgrænsen.
Tabel 50: 3-6 - Current Limit-2 (Strømgrænse-2)
Indstillingsområde Funktion
*350% 100–600 %
FLC
Indstiller strømgrænsen for softstart med konstant strøm og strømrampe som en procentdel af motorens fulde belastningsstrøm.
VLT® Soft Starter MCD 600 gælder strømgrænsen for alle softstarter, inklusive tilpasset styring. Hvis strømgrænsen er for lav, eller startrampetiden (parameter 2-2 Start Ramp Time (Startrampe- tid)) er for kort, kan motoren muligvis ikke starte.
Tabel 51: 3-7 - Adaptive Start Profile-2 (Profil for tilpasset start-2)
Option Funktion
Vælger, hvilken profil VLT® Soft Starter MCD 600 skal bruge til en softstart med tilpasset styring.
Early Acceleration (Tidlig acceleration)
* Constant Acceleration (Konstant acceleration)
Late Acceleration (Sen acceleration)
Tabel 52: 3-8 - Kickstart Time-2 (Kickstart-tid-2)
BE MÆ RK
Indstillingsområde Funktion
* 0000 ms 0–2.000 ms Indstiller varigheden af kickstart.
En indstilling på 0 deaktiverer kickstart.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 85
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 53: 3-9 - Kickstart Level-2 (Kickstart-niveau-2)
Indstillingsområde Funktion
*500% 100–700 % FLC Indstiller niveauet for kickstart-strømmen.
Tabel 54: 3-10 - Jog Torque-2 (Jog-moment-2)
Indstillingsområde Funktion
*50% 20–100% Indstiller strømgrænsen for jog-drift.
Tabel 55: 3-11 - Stop Mode-2 (Stoptilstand-2)
Option Funktion
Vælger stoptilstand.
Coast To Stop (Friløb til stop)
* TVR Soft Stop (TVR-softstop)
Adaptive Control (Tilpasset styring)
Programmerbare parametre
DC Brake (DC-bremse)
Soft Brake (Softbremse)
Tabel 56: 3-12 - Stop Time-2 (Stoptid-2)
Indstillingsområde Funktion
*0 sek 0:00–4:00 (minut-
ter:sekunder)
Indstiller varigheden af softstop af motoren ved hjælp af TVR eller tilpasset styring. Hvis der er installeret en hovedkontaktor, skal denne forblive lukket, til stoptiden er udløbet. Brug hoved­kontaktorudgangen (13, 14) til at styre hovedkontaktoren.
Tabel 57: 3-13 - Adaptive Stop Profile-2 (Profil for tilpasset stop-2)
Option Funktion
Vælger, hvilken profil softstarteren skal bruge til et softstop med tilpasset styr­ing.
Early Acceleration (Tidlig acceleration)
* Constant Deceleration (Konstant deceleration)
Late Acceleration (Sen acceleration)
Tabel 58: 3-14 - Adaptive Control Gain-2 (Forstærkning af tilpasset styring-2)
Indstillingsområde Funktion
*75% 1–200% Justerer ydeevnen for tilpasset styring.
Denne indstilling påvirker styring af både start og stop.
86 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 59: 3-15 - Multi Pump-2 (Flere pumper-2)
Programmerbare parametre
Option Funktion
Justerer ydeevnen for tilpasset styring, så den er egnet til installationer med flere pumper, der er tilsluttet en fælles udløbsmanifold.
* Single Pump (Enkelt pumpe)
Manifold Pump (Manifoldpumpe)
Tabel 60: 3-16 - Start Delay-2 (Startforsinkelse-2)
Indstillingsområde Funktion
* 0 sek 0:00–60:00 (minutter:sekunder) Indstiller en forsinkelse, efter at softstarteren har modtaget en startkommando, inden
den starter motoren.
Tabel 61: 3-17 - DC Brake Torque-2 (DC-bremsemoment-2)
Indstillingsområde Funktion
*20% 20–100% Indstiller den mængde bremsemoment, som softstarteren skal bruge til at nedsætte motorhastigheden.
Tabel 62: 3-18 - DC Brake Time-2 (DC-bremsetid-2)
Indstillingsområde Funktion
*1 sek 0:01–0:30 (minutter:sekunder) Indstiller varigheden af DC-tilførslen under stop med bremsning.
Tabel 63: 3-19 - Brake Current Limit-2 (Bremsestrømgrænse-2)
Indstillingsområde Funktion
*250% 100–600 % FLC Indstiller strømgrænsen for softbremse.
Tabel 64: 3-20 - Soft Brake Delay-2 (Softbremseforsinkelse-2)
Indstillingsområde Funktion
*400 ms 400–2.000 ms Indstiller den tid, som softstarteren venter, efter at et stopsignal er modtaget, før den begynder at for-
syne motoren med bremsestrøm. Indstilles, så der er tid til, at K1 og K2 kan skifte.
10.8 Parametergruppe 4-** Auto-Start/Stop (Auto-start/stop)
Tabel 65: 4-1 - Auto-Start/Stop Mode (Auto-start/stop-tilstand)
Option Funktion
Aktivér eller deaktiver drift med auto-start/stop.
* Disable (Deaktiver)
Enable Clock Mode (Aktivér urtilstand)
Enable Timer Mode (Aktivér timertilstand)
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 87
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 66: 4-1 - Auto-Start/Stop Mode (Auto-start/stop-tilstand)
Programmerbare parametre
Indstillingsområde Funktion
*00:00 00:00–23:59 tt:mm Indstiller varigheden af softstarterens kørsel efter en auto-start i timertilstand.
Tabel 67: 4-3 - Stopped Time (Stoppet tid)
Indstillingsområde Funktion
*00:00 00:00–23:59 tt:mm Indstiller varigheden for, hvor længe softstarteren skal forblive stoppet, når den kører i timertilstand.
Tabel 68: 4-4 - Sunday Mode (Søndagstilstand)
Option Funktion
Aktiverer eller deaktiverer auto-start/stop for søndag.
* Start/Stop Disable (Start/stop
deaktiver)
Start Only Enable (Kun start, aktivér)
Stop Only Enable (Kun stop, aktivér)
Start/Stop Enable (Start/Stop
Deaktiverer styring af auto-start/stop. Ethvert tidspunkt, der planlægges i parameter 4-5 Sun- day Start Time (Søndag starttid) eller parameter 4-6 Sunday Stop Time (Søndag stoptid), ignoreres.
Aktiverer styring af auto-start. Ethvert auto-stop-tidspunkt, der planlægges i parameter 4-6 Sunday Stop Time (Søndag stoptid), ignoreres.
Aktiverer styring af auto-stop. Ethvert auto-start-tidspunkt, der planlægges i parameter 4-5 Sunday Start Time (Søndag starttid), ignoreres.
Aktiverer styring af auto-start og auto-stop.
aktivér)
Tabel 69: 4-5 - Sunday Start Time (Søndag starttid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-start-tiden for søndag (24 timers format).
Tabel 70: 4-6 - Sunday Stop Time (Søndag stoptid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-stop-tiden for søndag (24 timers format).
Tabel 71: 4-7 - Monday Mode (Mandagstilstand)
Option Funktion
Aktiverer eller deaktiverer auto-start/stop for mandag.
* Start/Stop Disable (Start/stop deaktiver) Stop Only Enable (Kun stop, aktivér)
Start Only Enable (Kun start, aktivér) Start/Stop Enable (Start/Stop aktivér)
Tabel 72: 4-8 - Monday Start Time (Mandag starttid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-start-tiden for mandag (24 timers format).
88 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 73: 4-9 - Monday Stop Time (Mandag stoptid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-stop-tiden for mandag (24 timers format).
Tabel 74: 4-10 - Tuesday Mode (Tirsdagstilstand)
Option Funktion
Aktiverer eller deaktiverer auto-start/stop for tirsdag.
* Start/Stop Disable (Start/stop deaktiver)
Start Only Enable (Kun start, aktivér)
Stop Only Enable (Kun stop, aktivér)
Start/Stop Enable (Start/Stop aktivér)
Tabel 75: 4-11 - Tuesday Start Time (Tirsdag starttid)
Indstillingsområde Funktion
Programmerbare parametre
*00:00 00:00–23:59 Indstiller auto-start-tiden for tirsdag (24 timers format).
Tabel 76: 4-13 - Wednesday Mode (Onsdagstilstand)
Option Funktion
Aktiverer eller deaktiverer auto-start/stop for onsdag.
* Start/Stop Disable (Start/stop deaktiver)
Start Only Enable (Kun start, aktivér)
Stop Only Enable (Kun stop, aktivér)
Start/Stop Enable (Start/Stop aktivér)
Tabel 77: 4-14 - Wednesday Start Time (Onsdag starttid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-start-tiden for onsdag (24 timers format).
Tabel 78: 4-15 - Wednesday Stop Time (Onsdag stoptid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-stop-tiden for onsdag (24 timers format).
Tabel 79: 4-16 - Thursday Mode (Torsdagstilstand)
Option Funktion
Aktiverer eller deaktiverer auto-start/stop for torsdag.
* Start/Stop Disable (Start/stop deaktiver)
Start Only Enable (Kun start, aktivér)
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 89
Betjeningsvejledning | VLT® Soft Starter MCD 600
Option Funktion
Stop Only Enable (Kun stop, aktivér)
Start/Stop Enable (Start/Stop aktivér)
Tabel 80: 4-17 - Thursday Start Time (Torsdag starttid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-start-tiden for torsdag (24 timers format).
Tabel 81: 4-18 - Thursday Stop Time (Torsdag stoptid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-stop-tiden for torsdag (24 timers format).
Tabel 82: 4-19 - Friday Mode (Fredagstilstand)
Option Funktion
Aktiverer eller deaktiverer auto-start/stop for fredag.
Programmerbare parametre
* Start/Stop Disable (Start/stop deaktiver)
Start Only Enable (Kun start, aktivér)
Stop Only Enable (Kun stop, aktivér)
Start/Stop Enable (Start/Stop aktivér)
Tabel 83: 4-20 - Friday Start Time (Fredag starttid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-start-tiden for fredag (24 timers format).
Tabel 84: 4-21 - Friday Stop Time (Fredag stoptid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-stop-tiden for fredag (24 timers format).
Tabel 85: 4-22 - Saturday Mode (Lørdagstilstand)
Option Funktion
Aktiverer eller deaktiverer auto-start/stop for lørdag.
* Start/Stop Disable (Start/stop deaktiver)
Start Only Enable (Kun start, aktivér)
Stop Only Enable (Kun stop, aktivér)
Start/Stop Enable (Start/Stop aktivér)
90 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 86: 4-23 - Saturday Start Time (Lørdag starttid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-start-tiden for lørdag (24 timers format).
Tabel 87: 4-24 - Saturday Stop Time (Lørdag stoptid)
Indstillingsområde Funktion
*00:00 00:00–23:59 Indstiller auto-stop-tiden for lørdag (24 timers format).
10.9 Parametergruppe 5-** Protection Levels (Beskyttelsesniveauer)
Tabel 88: 5-1 - Current Imbalance (Strømubalance)
Indstillingsområde Funktion
*30% 10–50% Indstiller trippunktet for strømubalancebeskyttelse.
Tabel 89: 5-2 - Current Imbalance Delay (Strømubalanceforsinkelse)
Programmerbare parametre
Indstillingsområde Funktion
*3 sek 0:00–4:00 (minutter:sekunder) Gør softstarterens reaktion på strømubalance langsommere, så trip på grund af midlerti-
dige udsving undgås.
Tabel 90: 5-3 - Undercurrent (Understrøm)
Indstillingsområde Funktion
*20% 0–100% Indstiller trippunktet for understrømsbeskyttelse som en procentdel af motorens fulde belastningsstrøm. In-
dstillet til et niveau mellem motorens normale arbejdsområde og motorens magnetiseringsstrøm (ingen be­lastning) (typisk 25–35 % af FLC). En indstilling på 0 % deaktiverer understrømsbeskyttelse.
Tabel 91: 5-4 - Understrømsforsinkelse
Indstillingsområde Funktion
* 5 sek 00–4:00 (minutter:sekunder) Gør softstarterens reaktion på understrøm langsommere, så trip på grund af midlertidige
udsving undgås.
Tabel 92: 5-5 - Overcurrent (Overstrøm)
Indstillingsområde Funktion
*400% 80–600% Indstiller trippunktet for overstrømsbeskyttelse som en procentdel af motorens fulde belastningsstrøm.
Tabel 93: 5-6 - Overcurrent Delay (Overstrømsforsinkelse)
Indstillingsområde Funktion
* 0 sek 0:00–1:00 (minutter:sekunder) Gør softstarterens reaktion på overstrøm langsommere, så trip på grund af midlertidige
overstrømshændelser undgås.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 91
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 94: 5-7 - Undervoltage (Underspænding)
Programmerbare parametre
Indstillingsområde Funktion
*350 100–1.000 V Indstiller trippunktet for underspændingsbeskyttelse. Indstil som påkrævet.
BE MÆ RK
Spændingsbeskyttelse fungerer ikke korrekt, før softstarteren er i tilstanden Kør.
Tabel 95: 5-8 - Undervoltage Delay (Underspændingsforsinkelse)
Indstillingsområde Funktion
* 1 sek 0:00–1:00 (minutter:sekunder) Gør softstarterens reaktion på underspænding langsommere, så trip på grund af midler-
tidige udsving undgås.
Tabel 96: 5-9 - Overvoltage (Overspænding)
Indstillingsområde Funktion
*500 100–1.000 V Indstiller trippunktet for overspændingsbeskyttelse. Indstil som påkrævet.
Tabel 97: 5-10 - Overvoltage Delay (Overspændingsforsinkelse)
Indstillingsområde Funktion
* 1 sek 0:00–1:00 (minutter:sekunder) Gør softstarterens reaktion på overspænding langsommere, så trip på grund af midlerti-
dige udsving undgås.
Tabel 98: 5-11 - Underpower (Undereffekt)
Indstillingsområde Funktion
*10% 10–120% Indstiller trippunktet for undereffektbeskyttelse. Indstil som påkrævet.
Tabel 99: 5-12 - Underpower Delay (Undereffektforsinkelse)
Indstillingsområde Funktion
*1 sek 0:00–1:00 (minutter:sekunder) Gør softstarterens reaktion på undereffekt langsommere, så trip på grund af midlertidige
udsving undgås.
Tabel 100: 5-13 - Overpower (Overeffekt)
Indstillingsområde Funktion
*150% 80–200% Indstiller trippunktet for overeffektbeskyttelse. Indstil som påkrævet.
Tabel 101: 5-14 - Overpower Delay (Overeffektforsinkelse)
Indstillingsområde Funktion
* 1 sek 0:00–1:00 (minutter:sekunder) Gør softstarterens reaktion på overeffekt langsommere, så trip på grund af midlertidige
udsving undgås.
92 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 102: 5-15 - Excess Start Time (For lang starttid)
Indstillingsområde Funktion
Programmerbare parametre
*20 sek 0:00–4:00 (minut-
ter:sekunder)
Tabel 103: 5-16 - Restart Delay (Genstartsforsinkelse)
Indstillingsområde Funktion
*10 sek 00:01–60:00 (minut-
ter:sekunder)
Tabel 104: 5-17 - Starts per Hour (Starter pr. time)
Indstillingsområde Funktion
*0 0–10 Indstiller det maksimale antal starter, som softstarteren forsøger inden for en periode på 60 minutter. En in-
dstilling på 0 deaktiverer denne beskyttelse.
Tabel 105: 5-18 - Phase Sequence (Faserækkefølge)
For lang starttid er den maksimale tid, hvor softstarteren forsøger at starte motoren.
Hvis motoren ikke overgår til Kør-tilstand inden for den programmerede grænse, tripper softstarte­ren.
Indstillet til en periode, der er lidt længere, end hvad der er påkrævet ved en almindelig vellykket start. En indstilling på 0 deaktiverer for lang starttid-beskyttelse.
Softstarteren kan konfigureres til at fremtvinge en forsinkelse mellem slutningen på et stop og begyndelsen på den næste start.
Under forsinkelsesperioden for genstart viser displayet den tid, der er tilbage, før en anden start kan forsøges.
Option Funktion
Vælger hvilke faserækkefølger, softstarteren vil tillade ved en start. Under før-opstartskontrollerne undersøger softstarteren rækkefølgen af faserne ved dens indgangsklemmer og tripper, hvis den faktiske rækkefølge ikke passer til den valgte option.
* Any Sequence (Enhver
rækkefølge)
Positive only (Kun posi­tiv)
Negative Only (Kun negativ)
Når der benyttes en DC-bremse, skal netforsyningen være tilsluttet til softstarteren (in­dgangsklemmer L1, L2, L3) i positiv faserækkefølge. Parameter 2-1 Phase Sequence (Faseræk- kefølge) skal være indstillet til Positive Only (Kun positiv).
BE MÆ RK
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 93
Betjeningsvejledning | VLT® Soft Starter MCD 600
Programmerbare parametre
10.10 Parametergruppe 6-** Protection Action (Beskyttelseshandling)
Tabel 106: 6-1 - Auto-Reset Count (Auto-nulstillingstæller)
Indstillingsområde Funktion
*0 0–5 Indstiller, hvor mange gange softstarteren kan auto-nulstilles, hvis den fortsætter med at trippe.
Nulstillingstælleren øges med én, hver gang softstarteren auto-nulstilles, og nulstiller efter en vellykket start.
Indstilling af denne parameter til 0 deaktiverer auto-nulstilling.
Tabel 107: 6-2 - Auto-Reset Delay (Auto-nulstillingsforsinkelse)
Indstillingsområde Funktion
*5 sek 0:05–15:00 (minutter:sekunder) Indstiller en forsinkelse, før softstarteren auto-nulstiller et trip.
Tabel 108: 6-3 - Current Imbalance (Strømubalance)
Option Funktion
Indstiller softstarterens reaktion for hver beskyttelsesfunktion.
Alle beskyttelseshændelser skrives til hændelsesloggen.
* Soft Trip and Log (Soft-
trip og log)
Softstarteren standser motoren, som det er valgt i parameter 2-9 Stop Mode (Stoptilstand) eller pa- rameter 3-11 Stop Mode (Stoptilstand), og dernæst går den i triptilstand. Trippet skal nulstilles, før softstarteren kan genstarte.
Soft Trip and Reset (Soft­trip og nulstilling)
Softstarteren standser motoren, som det er valgt i parameter 2-9 Stop Mode (Stoptilstand) eller pa- rameter 3-11 Stop Mode (Stoptilstand), og dernæst går den i triptilstand. Trippet nulstilles efter en auto-nulstillingsforsinkelse.
Trip Starter (Tripstarter) Softstarteren fjerner strømmen, og motoren friløber, til den stopper. Trippet skal nulstilles, før soft-
starteren kan genstarte.
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Softstarteren fjerner strømmen, og motoren friløber, til den stopper. Trippet nulstilles efter en au­to-nulstillingsforsinkelse.
Beskyttelsen skrives til hændelsesloggen, og displayet viser en advarselsmeddelelse, men softstar­teren fortsætter driften.
Log Only (Kun log) Beskyttelsen skrives til hændelsesloggen, men softstarteren fortsætter driften.
Tabel 109: 6-4 - Undercurrent (Understrøm)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
94 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 110: 6-5 - Overcurrent (Overstrøm)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 111: 6-6 - Undervoltage (Underspænding)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Programmerbare parametre
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 112: 6-7 - Overvoltage (Overspænding)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 113: 6-8 - Underpower (Undereffekt)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 95
Betjeningsvejledning | VLT® Soft Starter MCD 600
Option Funktion
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
* Log Only (Kun log)
Tabel 114: 6-9 - Overpower (Overeffekt)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
* Log Only (Kun log)
Programmerbare parametre
Tabel 115: 6-10 - Excess Start Time (For lang starttid)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 116: 6-11 - Input A Trip (Trip, indgang A)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
96 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Tabel 117: 6-12 - Input B Trip (Trip, indgang B)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 118: 6-13 - Netværkskommunikation
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
Hvis softstarteren er indstillet til Stop, udfører den et softstop, og den kan derefter genstartes uden nulstilling.
Programmerbare parametre
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Stop
Tabel 119: 6-14 - Remote Keypad Fault (Fejl på fjernbetjent tastatur)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 120: 6-15 - Frequency (Frekvens)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 97
Betjeningsvejledning | VLT® Soft Starter MCD 600
Option Funktion
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 121: 6-16 - Phase Sequence (Faserækkefølge)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Programmerbare parametre
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 122: 6-17 - Motor Overtemperature (Motorovertemperatur)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
Tabel 123: 6R - Motor Thermistor Circuit (Motortermistorkredsløb)
Option Funktion
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
98 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Betjeningsvejledning | VLT® Soft Starter MCD 600
Option Funktion
Log Only (Kun log)
Tabel 124: 6-19 - Shorted SCR Action (Kortsluttet SCR-handling)
Option Funktion
Vælger, om softstarteren tillader drift med PowerThrough, hvis softstarteren er beskadiget på en fase. Softstarteren benytter tofaset styring, hvilket tillader, at motoren forsætter drif­ten i kritiske applikationer.
* 3-phase Control Only (Kun trefa-
set styring)
PowerThrough
Se 9.4 PowerThrough for at få yderligere oplysninger om drift med PowerThrough.
Tabel 125: 6-20 - Battery/Clock (Batteri/ur)
Option Funktion
Programmerbare parametre
* Soft Trip and Log (Softtrip og log)
Soft Trip and Reset (Softtrip og nulstilling)
Trip Starter (Tripstarter)
Trip and Reset (Trip og nulstilling)
Warn and Log (Advarsel og log)
Log Only (Kun log)
10.11 Parametergruppe 7-** Inputs (Indgange)
Tabel 126: 7-1 - Input A Function (Funktion, indgang A)
Option Funktion
Vælger funktion for indgang A.
Command Override: Network (Tilsi­desættelse af kommando: Netværk)
Command Override: Digital (Tilside­sættelse af kommando: Digital)
Command Override: Keypad (Tilside­sættelse af kommando: Tastatur)
Tilsidesætter indstillingen i parameter 1-1 Command Source (Kommandokilde) og indstil­ler kommandokilden til kommunikationsnetværk.
Tilsidesætter indstillingen i parameter 1-1 Command Source (Kommandokilde) og indstil­ler kommandokilden til de digitale indgange.
Tilsidesætter indstillingen i parameter 1-1 Command Source (Kommandokilde) og indstil­ler kommandokilden til det fjernbetjente LCP.
Vælger softstarterens reaktion på beskyttelseshændelsen.
* Input Trip (N/O) (Indgangstrip (N/O)) Et lukket kredsløb hen over DI-A, COM+ tripper softstarteren.
Input Trip (N/C) (Indgangstrip (N/C)) Et åbent kredsløb hen over DI-A, COM+ tripper softstarteren.
Emergency Mode (Fire mode) Et lukket kredsløb hen over DI-A, COM+ aktiverer fire mode. Når softstarteren modtag-
er en startkommando, fortsætter den med at køre, indtil en stopkommando er modta­get, og alle trip og advarsler ignoreres.
Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174| 99
Betjeningsvejledning | VLT® Soft Starter MCD 600
Option Funktion
Jog Forward (Jog fremad) Aktiverer jog-drift i fremadgående retning.
Jog Reverse (Jog baglæns) Aktiverer jog-drift i bagudgående retning.
Programmerbare parametre
Zero Speed Sensor (Nulhastigh­edsføler)
Motor Set Select (Valg af motor­gruppe)
Reverse Direction (Reverseret re­tning)
Et åbent kredsløb hen over DI-A, COM+ fortæller softstarteren, at motoren har nået stil­stand. Softstarteren kræver normalt en åben nulhastighedsføler.
Et lukket kredsløb hen over DI-A, COM+ instruerer softstarteren i at anvende den se­kundære motorkonfiguration til den næste start-/stopcyklus.
Et lukket kredsløb hen over DI-A, COM+ instruerer softstarteren i at reversere faseræk­kefølgen for den næste start.
Pump Clean (Pumpe ren) Aktiverer funktionen Pumpe ren.
Tabel 127: 7-2 - Input A Trip (Trip, indgang A)
Option Funktion
Vælger, hvornår et indgangstrip kan finde sted.
Always Active (Altid aktiv) Et trip kan finde sted på ethvert tidspunkt, når softstarteren modtager strøm.
* Operating Only (Kun drift) Et trip kan finde sted, når softstarteren kører, stopper eller starter.
Run Only (Kun kør) Et trip kan kun finde sted, når softstarteren kører.
Tabel 128: 7-3 - Input A Trip Delay (Tripforsinkelse, indgang A)
Indstillingsområde Funktion
*0 sek 0:00–4:00 (minutter:sekunder) Indstiller en forsinkelse mellem den aktiverende indgang og softstarteren, der tripper.
Tabel 129: 7-4 - Input A Initial Delay (Første forsinkelse, indgang A)
Indstillingsområde Funktion
* 0 sek 00:00–30:00 (minutter:sekunder) Indstiller en forsinkelse, før et indgangstrip kan finde sted.
Den første forsinkelse tælles fra det tidspunkt, hvor et startsignal modtages.
Indgangstilstanden ignoreres, indtil den første forsinkelse er udløbet.
Tabel 130: 7-5 - Input B Function (Funktion, indgang B)
Option Funktion
Vælger funktionen for indgang B. Se parameter 7-1 Input A Function (Funktion, in­dgang A) for yderligere oplysninger.
* Input Trip (N/O) (Indgangstrip (N/O))
Input Trip (N/C) (Indgangstrip (N/C))
Emergency Mode (Fire mode)
Jog Forward (Jog fremad)
Jog Reverse (Jog baglæns)
Zero Speed Sensor (Nulhastighedsføler)
100 | Danfoss A/S © 2018.10
AQ262141844215da-000201 / 175R1174
Loading...
