Navodila za montažo
Pametna kartica Pumping Smart Card
VLT® Soft Starter MCD 600
Navodila za montažo | Pametna kartica Pumping Smart Card
Vsebina
Vsebina
1 Varnost 5
1.1 Omejitev odgovornosti 5
1.2 Opozorila 5
2 Pregled 6
2.1 Lastnosti pametne kartice Pumping Smart Card 6
2.1.1 Nadzorovanje 6
2.1.2 Zaščita 6
2.1.3 Krmiljenje 6
3 Nastavitev pametne kartice 7
3.1 Nastavitev 7
4 Namestitev 8
4.1 Namestitev razširitvene kartice 8
4.2 Združljive vhodne naprave 8
4.3 Aktivne in pasivne vhodne naprave s 4–20 mA 8
4.4 Zmanjševanje hrupa 9
4.5 Vhodi 9
5 Obratovanje 11
5.1 Nadzorovanje 11
5.2 Zaščita in nadzorovanje 11
5.3 Zaščita, nadzorovanje in krmiljenje mehkega zaganjalnika 11
6 Konfiguracija 12
6.1 Konfiguracija parametra 12
6.2 Konfiguracija brez povezave 12
6.3 Zaščita pretoka 12
6.3.1 Obratovanje 12
6.3.1.1 Uporaba analognega senzorja 4–20 mA 13
6.3.1.2 Uporaba senzorja stikala 13
6.3.1.3 Uporaba senzorja pulza 13
6.3.2 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke) 14
6.3.3 Skupina parametrov 31-** Flow Protection (Zaščita pretoka) 15
6.3.4 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke) 15
6.4 Zaščita tlaka 16
6.4.1 Obratovanje 17
6.4.1.1 Uporaba analognega senzorja 4–20 mA 17
6.4.1.2 Uporaba senzorja stikala 18
AN279052730268sl-000101 / | 3Danfoss A/S © 2018.10
Navodila za montažo | Pametna kartica Pumping Smart Card
6.4.1.3 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke) 18
6.4.1.4 Skupina parametrov 32-** Pressure Protection (Zaščita tlaka) 19
6.4.1.5 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke) 19
6.5 Krmiljenje tlaka 20
6.5.1 Konfiguracija krmiljenja tlaka 21
6.5.2 Obratovanje 21
6.5.2.1 Obratovanje s krmiljenjem nivoja 21
6.5.2.2 Obratovanje na podlagi tlaka 23
6.5.2.3 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke) 23
6.5.2.4 Skupina parametrov 33-** Pressure Control (Krmiljenje tlaka) 24
6.5.2.5 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke) 25
6.6 Zaščita globine 25
6.6.1 Obratovanje 26
6.6.1.1 Uporaba analognega senzorja 4–20 mA 26
6.6.1.2 Uporaba senzorja stikala 26
6.6.1.3 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke) 27
6.6.1.4 Skupina parametrov 34-** Depth Protection (Zaščita globine) 27
6.6.1.5 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke) 28
6.7 Termična zaščita 29
6.7.1 Skupina parametrov 35-** Thermal Protection (Termična zaščita) 29
6.7.2 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke) 29
Vsebina
7 Sporočila o napakah 30
7.9 Tlačni senzor 32
8 Tehnični podatki 34
8.1 Priključki 34
8.2 Certifikat 34
AN279052730268sl-000101 /4 | Danfoss A/S © 2018.10
Navodila za montažo | Pametna kartica Pumping Smart Card
Varnost
1 Varnost
1.1 Omejitev odgovornosti
Primeri in diagrami v tem priročniku so vključeni zgolj v ilustrativne namene. Informacije, ki so del teh navodil, se lahko spremenijo
kadar koli in brez predhodnega obvestila. Nikoli ne prevzemamo odgovornosti za neposredno, posredno ali posledično škodo zaradi
uporabe te opreme.
1.2 Opozorila
OPOZ OR IL O
NEPRIČAKOVANO VEDENJE
Ko je mehki zaganjalnik priključen na omrežno napetost, lahko pametna kartica Pumping Smart Card brez opozorila zažene ali
zaustavi motor. Nepričakovano vedenje lahko povzroči telesne poškodbe.
Da bi bila zagotovljena osebna zaščita, pred namestitvijo pametne kartice izolirajte mehki zaganjalnik.
-
OP OZ OR IL O
TVEGANJE TELESNE POŠKODBE ALI POŠKODBE OPREME
Vstavljanje tujkov ali dotikanje se notranjosti mehkega zaganjalnika, medtem ko je odprt pokrov razširitvenih vrat, lahko ogrozi
osebje ter poškoduje mehki zaganjalnik.
V mehki zaganjalnik ne vstavljajte tujkov, medtem ko je odprt pokrov vrat.
-
Ne dotikajte se notranjosti mehkega zaganjalnika, medtem ko je odprt pokrov vrat.
-
OB VE ST IL O
Hidravlične karakteristike črpalnih sistemov se lahko znatno razlikujejo. Privzete nastavitve parametra mogoče niso primerne za
vsako aplikacijo in med konfiguracijo mehkega zaganjalnika morate biti previdni, da je nastavljen ustrezno.
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 5
Navodila za montažo | Pametna kartica Pumping Smart Card
Pregled
2 Pregled
2.1 Lastnosti pametne kartice Pumping Smart Card
Pametna kartica Pumping Smart Card zagotavlja dodeljene vhode za tlačni senzor ter senzor globine, temperature in pretoka, da je
zagotovljena zaščita, krmiljenje in nadzorovanje med različnimi aplikacijami črpanja.
2.1.1 Nadzorovanje
Podatki analognega ali pulznega senzorja so lahko prikazani neposredno na zaslonu mehkega zaganjalnika.
Na oddaljeni plošči LCP je na voljo tudi graf v realnem času.
2.1.2 Zaščita
Pametna kartica lahko sproži napako mehkega zaganjalnika na nivojih za visok in nizek tlak, globino, temperaturo in pretok, ki jih
izbere uporabnik.
2.1.3 Krmiljenje
Pametna kartica lahko samodejno zažene in zaustavi mehki zaganjalnik kot odziv na naraščajoč ali padajoč tlak ali na naraščajočo in
padajočo globino.
Krmiljenje pametne kartice se lahko uporablja z mehkim zaganjalnikom VLT® Soft Starter MCD 600, da se omeji zagon in zaustavitev na
določene dni in čase.
6 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Nastavitev pametne kartice
3 Nastavitev pametne kartice
3.1 Nastavitev
Context:
OP OZ OR IL O
NEVARNOST ELEKTRIČNEGA UDARA
Nameščanje ali odstranjevanje dodatkov, medtem ko je mehki zaganjalnik priključen na omrežno napetost lahko vodi do
telesnih poškodb.
Pred nameščanjem ali odstranjevanjem dodatkov, odklopite mehki zaganjalnik z omrežne napetosti.
-
Postopek
1. Vstavite pametno kartico v mehki zaganjalnik.
2. Priključite senzorje v vhode:
A Zaščita globine: B13, B14 ali 13, C14
B Zaščita tlaka: B23, B24 ali C33, C34, C43, C44.
C Zaščita pretoka: B33, B34 ali C23, C24.
D Zaščita temperature motorja: R1, R2, R3.
E Krmiljenje na podlagi tlaka ali globine: B23, B24.
3. Konfigurirajte samodejni reset mehkega zaganjalnika po potrebi (parameter 6-1 Auto-Reset Count (Števec samodejnih resetov) in
parameter 6-2 Auto-Reset Delay (Zakasnitev samodejnega reseta)).
4. Če je potrebno, konfigurirajte zaščito pretoka.
5. Če je potrebno, konfigurirajte zaščito tlaka.
6. Če je potrebno, konfigurirajte krmiljenje na podlagi tlaka ali globine.
OB VE ST IL O
Zaščitne funkcije delujejo tudi, ko je krmilnik izklopljen.
7. Če je potrebno, konfigurirajte zaščito globine.
8. Če je potrebno, konfigurirajte zaščito temperature.
9. Izberite vir ukaza (parameter 1-1 Command Source (Vir ukaza)).
• Za zaščito in nadzorovanje uporabite digitalni vhod, oddaljeno ploščo LCP ali uro.
• Za krmiljenje uporabite pametno kartico ali pametno kartico in uro.
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 7
1 2
e77ha739.10
Navodila za montažo | Pametna kartica Pumping Smart Card
4 Namestitev
4.1 Namestitev razširitvene kartice
Postopek
1. V režo na sredini pokrova razširitvenih vrat potisnite ploščati izvijač in potisnite pokrov stran od mehkega zaganjalnika.
2. Poravnajte kartico z razširitvenimi vrati.
3. Nežno potisnite kartico, poravnano z vodili, dokler se ne zaskoči v mehkem zaganjalniku.
Primer:
Namestitev
Ilustracija 1: Namestitev razširitvenih kartic
4.2 Združljive vhodne naprave
Pametna kartica podpira naslednje vrste vhodnih naprav:
• Analogno 4–20 mA aktivno (samodejno napajanje) in pasivno (napaja prek zanke)
• Pulz
• Digitalno stikalo
4.3 Aktivne in pasivne vhodne naprave s 4–20 mA
Priključki ožičenja za senzorje 4–20 mA se razlikujejo glede na to, kako se senzor napaja. Ta priročnik opisuje priključke ožičenja za
pasivne senzorje (napajanje prek zanke), vendar lahko s spremembo priključkov ožičenja uporabite tudi aktivne senzorje (samodejno
napajanje).
• Pasivni senzorji (napajanje prek zanke) se napajajo prek sponk 4–20 mA pametne kartice. Za te senzorje uporabite B13-B14, B23B24, B33-B34.
• Aktivni senzorji (samodejno napajanje) imajo interno ali zunanje napajanje. Senzor ni napajan prek sponk pametne kartice. Za te
senzorje priključite 0 V na sponko R1 ter priključite aktivni vhod na B13, B23 ali B33, kot se zahteva.
8 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
USB
DIGITAL INPUTS 4/20mA INPUTSRTD
Keypad
C24
C33
C34
C43
C13
C14
C23
C44
B14
B13B23
B24
B33
B34R2R1
R3
e77ha745.10
2
1
3
4
Navodila za montažo | Pametna kartica Pumping Smart Card
V enaki namestitvi so lahko uporabljeni aktivni in pasivni senzorji.
4.4 Zmanjševanje hrupa
Za zmanjšanje hrupa med uporabo analognih vhodov 4–20 mA uporabite ožičenje s parico.
4.5 Vhodi
Namestitev
Ilustracija 2: Lokacija vhodov
Tabela 1: Legenda lokacij vhodov
Številka Funkcija Sponke Opis
1 vhod za ponastavitev RESET, COM+ Če je vhod za ponastavitev aktiven, mehki zaganjalnik ne obratuje.
Če stikalo za reset ni potrebno, povežite sponki RESET, COM+ na
mehkem zagonu. Vhod za reset je običajno privzeto zaprt.
2 Digitalni vhodi (običajno odprti) C13, C14 Zaščita globine
C23, C24 Zaščita in nadzorovanje pretoka
C33, C34 Zaščita nizkega tlaka
C43, C44 Zaščita visokega tlaka
3 Vhod RTD/PT100 R1, R2, R3 Temperaturna zaščita motorja
4 Vhodi 4–20 mA B13, B14 [+] Zaščita in nadzorovanje globine
B23, B24 [+] Zaščita in nadzorovanje tlaka/krmiljenje na podlagi tlaka ali globine
B33, B34 [+] Zaščita in nadzorovanje pretoka
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 9
Navodila za montažo | Pametna kartica Pumping Smart Card
OB VE ST IL O
Vhod za ponastavitev lahko konfigurirate za običajno odprto in običajno zaprto obratovanje. Uporabite parameter 7-9 Reset/
Enable Logic (Resetiraj/omogoči logiko), da izberete konfiguracijo.
OB VE ST IL O
ZAŠČITA IN NADZOROVANJE PRETOKA
V primeru uporabe s senzorjem stikala, zagotavljata C23, C24 samo zaščito pretoka. V primeru uporabe s senzorjem pulza,
zagotavljata C23, C24 zaščito in nadzorovanje pretoka.
Namestitev
10 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Obratovanje
5 Obratovanje
5.1 Nadzorovanje
Podatki analognega ali pulznega senzorja so lahko prikazani neposredno na zaslonu mehkega zaganjalnika.
Na oddaljeni plošči LCP je na voljo tudi graf v realnem času.
• Za pomik na prikaz grafa, pritisnite tipki [▵] in [▿].
• Za izbiro, kateri podatki naj bodo prikazani na grafu, pritisnite tipko [GRAPH] na oddaljeni plošči LCP.
5.2 Zaščita in nadzorovanje
Pametna kartica lahko zaustavi ali sproži napako mehkega zaganjalnika na nivojih za visok in nizek tlak, globino, temperaturo in pretok,
ki jih izbere uporabnik.
Funkcije zaščite pametne kartice so med delovanjem mehkega zaganjalnika vedno aktivne. Stopnje zaščite so nastavljene s skupinami
parametrov od 31 do 35.
5.3 Zaščita, nadzorovanje in krmiljenje mehkega zaganjalnika
Context:
Pametna kartica lahko samodejno zažene in zaustavi mehki zaganjalnik kot odziv na naraščajoč ali padajoč tlak ali na naraščajočo in
padajočo globino.
OB VE ST IL O
Funkcije zaščite pametne kartice so med delovanjem mehkega zaganjalnika vedno aktivne. Vir ukaza ne vpliva na zaščito
pametne kartice.
OB VE ST IL O
Za krmiljenje mehkega zaganjalnika s pametno kartico, uporabite senzorje, priključene na B23, B24.
OB VE ST IL O
Če je vhod za ponastavitev aktiven, mehki zaganjalnik ne obratuje. Če stikalo za reset ni potrebno, povežite sponki RESET, COM
+ na mehkem zagonu.
Postopek
1. Nastavite parameter 1-1 Command Source (Vir ukaza) na Smart Card (Pametna kartica) ali Smart Card+Clock (Pametna kartica in ura).
2. Nastavite parameter 33-1 Pressure Control Mod (Način krmiljenja tlaka) kot je potrebno.
3. Nastavite parameter 4-1 Auto-Start/Stop Mode (Način samodejnega zagona/zaustavitve) na Enable (Omogoči), da uporabite
načrtovanje na podlagi ure.
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 11
C
BA
2
1
D
E
e77ha746.10
Delovanje
Pripravljen
Čas
Navodila za montažo | Pametna kartica Pumping Smart Card
Konfiguracija
6 Konfiguracija
6.1 Konfiguracija parametra
Parametri delovanja pametne kartice Pumping Smart Card so nastavljeni in shranjeni v mehkem zaganjalniku. Parametre lahko
konfigurirate prek glavnega menija ali jih naložite s pomočjo funkcije Shrani in naloži z USB.
Podrobnosti o konfiguraciji mehkega zaganjalnika najdete v navodilih za uporabo mehkega zaganjalnika VLT® Soft Starter MCD 600.
Pri opisih parametrov označuje zvezdica (*) privzeto nastavitev.
6.2 Konfiguracija brez povezave
OB VE ST IL O
Parametri funkcij pametne kartice so vidni na seznamu parametrov samo, če je pametna kartica nameščena.
Za konfiguracijo nastavitev pametne kartice v mehkem zaganjalniku pred namestitvijo kartice ustvarite programski opremi MCD
datoteko parametrov in jo naložite v mehki zaganjalnik prek Shrani in naloži z USB.
6.3 Zaščita pretoka
Zaščita pretoka uporablja sponke B33, B34 ali C23, C24 na pametni kartici.
• B33, B34: uporabljata analogni senzor 4–20 mA.
• C23, C24: uporabljata običajno odprt digitalni senzor stikala samo za zaščito oziroma pulzni senzor za zaščito in nadzorovanje.
Zaščita pretoka je aktivna, ko je mehki zaganjalnik v načinu zagona, zaustavitve ali delovanja.
Pametna kartica sproži napako mehkega zaganjalnika, ko razmerje pretoka prekorači programirani nivo napake. Če je razmerje pretoka
še vedno zunaj pričakovanega razpona delovanja, ko je napaka resetirana (vključno s samodejnim resetom), mehki zaganjalnik ne
sproži več napake.
6.3.1 Obratovanje
A Izklop (v pripravljenosti)
C Aktivna zaščita pretoka
12 | Danfoss A/S © 2018.10
B Signal zagona
D Dogodek zaščite (parameter 31-1 High Flow Trip Level (Nivo
napake visokega pretoka) in parameter 31-2 Low Flow Trip
Level (Nivo napake nizkega pretoka))
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Konfiguracija
E Odziv zaščite (parameter 36-2 Flow Sensor (Senzor pretoka),
parameter 36-6 High Flow (Visoki pretok), parameter 36-7 Low
Flow (Nizki pretok), parameter 36-8 Flow Switch (Stikalo
pretoka))
2 Zakasnitev odziva zaščite pretoka (parameter 31-4 Flow
Response Delay (Zakasnitev odziva pretoka))
Ilustracija 3: Delovanje - Zaščita pretoka
1 Zakasnitev zagona zaščite pretoka (parameter 31-3 Flow Start
Delay (Zakasnitev zagona pretoka))
6.3.1.1 Uporaba analognega senzorja 4–20 mA
Context:
Analogni senzor 4–20 mA nudi zaščito in nadzorovanje.
Postopek
1. Priključite senzor na B33, B34.
2. Nastavite parameter 30-5 Flow Sensor Type (Vrsta senzorja pretoka) na Analog (Analogni).
3. Nastavite parametre od 30-6 do 30-8 v skladu s specifikacijami senzorja.
4. Nastavite parametre od 31-1 do 31-4, parameter 36-2 Flow Sensor (Senzor pretoka) in parameter 36-7 Low Flow (Nizki pretok) kot je
potrebno.
6.3.1.2 Uporaba senzorja stikala
Context:
Senzor stikala nudi samo zaščito.
Postopek
1. Priključite senzor na C23, C24.
2. Nastavite parameter 30-5 Flow Sensor Type (Vrsta senzorja pretoka) na Switch (Stikalo).
3. Nastavite parametre od 31-3 do 31-4, parameter 36-2 Flow Sensor (Senzor pretoka) in parameter 36-8 Flow Switch (Stikalo pretoka) kot
je potrebno.
Parametri od 31-1 do 31-2 se ne uporabljajo s senzorjem stikala.
6.3.1.3 Uporaba senzorja pulza
Context:
Senzor pulza zagotavlja zaščito in nadzorovanje.
Postopek
1. Priključite senzor na C23, C24.
2. Nastavite parameter 30-5 Flow Sensor Type (Vrsta senzorja pretoka) na Pulses per Minute (Pulzi na minuto) ali Pulses per Unit (Pulzi na
enoto).
3. Nastavite parameter 30-6 Flow Unit (Enote pretoka), 30-11 Units per Pulse (Enote na pulz) ter parameter 30-9 Units per Minute at Max
Flow (Enote na minuto pri maks. pretoku) ali parameter 30-10 Pulses per Minute at Max Flow (Pulzi na minuti pri maks. pretoku) v skladu
s specifikacijami senzorja.
4. Nastavite parametre od 31-1 do 31-4 in parameter 36-2 Flow Sensor (Senzor pretoka), parameter 36-6 High Flow (Visoki pretok) in
parameter 36-7 Low Flow (Nizki pretok) kot je potrebno.
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 13
Navodila za montažo | Pametna kartica Pumping Smart Card
6.3.2 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke)
Tabela 2: 30-5 - Flow Sensor Type (Vrsta senzorja pretoka)
Možnost Funkcija
Določi, katera vrsta senzorja je povezana z vhodom senzorja pretoka na pametni kartici.
* None (Brez)
Switch (Stikalo)
Analog (Analogni)
Pulses per minute (Pulzi na minuto)
Pulses per unit (Pulzi na enoto)
Tabela 3: 30-6 - Flow Units (Enote pretoka)
Možnost Funkcija
Določi, katere enote uporablja senzor, da poroča izmerjeni pretok.
* litri/sekundo
Konfiguracija
litri/minuta
galone/sekunda
galone/minuta
Tabela 4: 30-7 - Flow at 4 mA (Pretok pri 4 mA)
Območje Funkcija
*0 0–5000 Umeri mehki zaganjalnik na nivo 4 mA (0 %) vhoda senzorja pretoka.
Tabela 5: 30-8 - Flow at 20 mA (Pretok pri 20 mA)
Območje Funkcija
*0 0–5000 Umeri mehki zaganjalnik na nivo 20 mA (100 %) vhoda senzorja pretoka.
Tabela 6: 30-9 - Units per Minute at Max Flow (Enote na minuto pri maks. pretoku)
Območje Funkcija
*0 0–5000 Umeri mehki zaganjalnik na prostornino maksimalnega pretoka senzorja pretoka.
Tabela 7: 30-10 - Pulses per Minute at Max Flow (Pulzi na minuto pri maks. pretoku)
Območje Funkcija
*0 0–20000 Umeri mehki zaganjalnik na prostornino maksimalnega pretoka senzorja pretoka.
Tabela 8: 30-11 - Units per Pulse (Enote na pulz)
Območje Funkcija
*0 0–1000 Nastavi koliko enot izmeri senzor pretoka pri vsakem pulzu.
14 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
6.3.3 Skupina parametrov 31-** Flow Protection (Zaščita pretoka)
Zaščita pretoka uporablja sponke B33, B34 ali C23, C24 na pametni kartici.
Tabela 9: 31-1 - High Flow Trip Level (Nivo napake visokega pretoka)
Območje Funkcija
*10 0–5000 Nastavi točko sprožitve napake pri zaščiti visokega pretoka.
Tabela 10: 31-2 - Low Flow Trip Level (Nivo napake nizkega pretoka)
Območje Funkcija
* 5 1–5000 Nastavi točko sprožitve napake pri zaščiti pred nizkim pretokom.
Tabela 11: 31-3 - Flow Start Delay (Zakasnitev starta pretoka)
Območje Funkcija
Konfiguracija
*00:00:500 ms 00:00:100–
30:00:000
mm:ss:ms
Tabela 12: 31-4 - Flow Response Delay (Zakasnitev odziva pretoka)
Območje Funkcija
* 00:00:500 ms 00:00:100–
30:00:000
mm:ss:ms
Nastavi zakasnitev, preden se lahko sproži napaka zaščite pretoka. Zakasnitev se odšteva od
prejema signala zagona. Nivo pretoka je prezrt, vse dokler zakasnitev ne preteče.
Nastavi zakasnitev med prekoračitvijo pretoka nivoja napake visokega pretoka in nivoja napake nizkega pretoka ter sprožitvijo napake mehkega zagona.
6.3.4 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke)
Tabela 13: 36-2 - Flow Sensor (Senzor pretoka)
Možnost Funkcija
Izbere odziv mehkega zaganjalnika, če zazna napako
v senzorju pretoka.
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 15
Navodila za montažo | Pametna kartica Pumping Smart Card
Tabela 14: 36-6 - High Flow (Visoki pretok)
Možnost Funkcija
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Tabela 15: 36-7 - Low Flow (Nizki pretok)
Možnost Funkcija
Konfiguracija
Izbere odziv mehkega zaganjalnika, če pretok preseže
nivo napake visokega pretoka (parameter 31-1 High
Flow Trip Level (Nivo napake visokega pretoka)).
Izbere odziv mehkega zaganjalnika, če pade pretok
pod nivo napake nizkega pretoka (nastavljena v para-
metru 31-2 Low Flow Trip Level (Nivo napake nizkega
pretoka)).
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Tabela 16: 36-8 - Flow Switch (Stikalo pretoka)
Možnost Funkcija
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Izbere odziv mehkega zaganjalnika, če se zapre senzor pretoka (samo senzorji s stikalom).
6.4 Zaščita tlaka
Zaščita tlaka uporablja sponke B23, B24 ali C33, C34, C43, C44 na pametni kartici.
16 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
C
BA
2
1
D
E
e77ha746.10
Delovanje
Pripravljen
Čas
Navodila za montažo | Pametna kartica Pumping Smart Card
Konfiguracija
• B23, B24: uporabljata analogni senzor 4–20 mA.
• C33, C34 (zaščita nizkega tlaka): uporabljata običajno odprti digitalni senzor stikala.
• C43, C44 (zaščita visokega tlaka): uporabljata običajno odprti digitalni senzor stikala.
Zaščita tlaka je aktivna, ko je mehki zaganjalnik v načinu zagona, delovanja ali zaustavitve.
Pametna kartica sproži napako mehkega zaganjalnika, ko nivo tlaka prekorači programirani nivo napake. Če je tlak še vedno izven
pričakovanega razpona delovanja, ko je napaka resetirana (vključno s samodejnim resetom), mehki zaganjalnik več ne sproži napake.
6.4.1 Obratovanje
A Izklop (v pripravljenosti)
C Aktivna zaščita tlaka
B Signal zagona
D Dogodek zaščite (parameter 32-1 High Pressure Trip Level (Nivo
napake visokega tlaka) in parameter 32-4 High Pressure Trip
E Odziv zaščite (parameter 36-1 Pressure Sensor (Tlačni senzor),
Level (Nivo napake nizkega tlaka))
parameter 36-4 High Pressure (Visoki tlak), parameter 36-5 Low
Pressure (Nizki tlak))
1 Zakasnitev zagona zaščite tlaka (parameter 32-2 High Pressure
Start Delay (Zakasnitev zagona visokega tlaka) in parameter
2 Zakasnitev odziva zaščite tlaka (parameter 32-3 High Pressure
Response Delay (Zakasnitev odziva visokega tlaka) in parameter
32-5 Low Pressure Start Delay (Zakasnitev zagona visokega
tlaka))
32-6 Low Pressure Response Delay (Zakasnitev odziva visokega
tlaka))
Ilustracija 4: Delovanje - Zaščita tlaka
6.4.1.1 Uporaba analognega senzorja 4–20 mA
Context:
Analogni senzor 4–20 mA nudi zaščito in nadzorovanje.
Postopek
1. Priključite senzor na B23, B24
2. Nastavite parameter 30-1 Pressure Sensor Type (Vrsta tlačnega senzorja) na Analog (Analogni).
3. Nastavite parametre od 30-2 do 30-4 v skladu s specifikacijami senzorja.
4. Nastavite parametre od 32-1 do 32-6, parameter 36-1 Pressure Sensor (Tlačni senzor) in parametre od 36-4 do 36-5, kot se zahteva.
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 17
Navodila za montažo | Pametna kartica Pumping Smart Card
Konfiguracija
6.4.1.2 Uporaba senzorja stikala
Context:
Senzor stikala nudi samo zaščito.
Postopek
1. Priključite senzor nizkega tlaka na C33, C34, senzor visokega tlaka pa na C43, C44.
2. Nastavite parameter 30-1 Pressure Sensor Typ (Vrsta tlačnega senzorja) na Switch (Stikalo).
3. Zaščita visokega tlaka: Nastavite parametre od 32-2 do 32-3, parameter 36-1 Pressure Sensor (Tlačni senzor) in parameter 36-4 High
Pressure (Visoki tlak), kot se zahteva.
4. Zaščita nizkega tlaka: Nastavite parametre od 32-5 do 32-6, parameter 36-1 Pressure Sensor (Tlačni senzor) in parameter 36-5 Pressure
Sensor (Nizki tlak), kot se zahteva.
Parameter 32-1 High Pressure Trip Level (Nivo napake visokega tlaka) in parameter 32-4 Low Pressure Trip Level (Nivo napake nizkega
tlaka) se ne uporabljata s senzorjem stikala.
6.4.1.3 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke)
Tabela 17: 30-1 - Pressure Sensor Type (Vrsta tlačnega senzorja)
Možnost Funkcija
Določi, katera vrsta senzorja je povezana z vhodom tlačnega senzorja na pametni kartici.
* None (Brez)
Switch (Stikalo)
Analog (Analogni)
Tabela 18: 30-2 - Pressure Units (Enote tlaka)
Možnost Funkcija
Določi, katere enote uporablja senzor, da poroča izmerjeni tlak.
Bar
* kPa
Psi
Tabela 19: 30-3 - Pressure at 4 mA (Tlak pri 4 mA)
Območje Funkcija
*0 0–5000 Umeri mehki zaganjalnik na nivo 4 mA (0 %) vhoda tlačnega senzorja.
Tabela 20: 30-4 - Pressure at 20 mA (Tlak pri 20 mA)
Območje Funkcija
*0 0–5000 Umeri mehki zaganjalnik na nivo 20 mA (100 %) vhoda tlačnega senzorja.
18 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
6.4.1.4 Skupina parametrov 32-** Pressure Protection (Zaščita tlaka)
Zaščita tlaka uporablja sponke B23, B24 ali C33, C34, C44 na pametni kartici.
Tabela 21: 32-1 - High Pressure Trip Level (Nivo napake visokega tlaka)
Območje Funkcija
*10 0–5000 Nastavi točko sprožitve napake pri zaščiti pred visokim tlakom.
Tabela 22: 32-2 - High Pressure Start Delay (Zakasnitev starta visokega tlaka)
Območje Funkcija
Konfiguracija
* 0,5 s 00:00:100–
30:00:000
Nastavi zakasnitev, preden se lahko sproži napaka zaščite visokega tlaka. Zakasnitev se odšteva od
prejema signala zagona. Tlak je prezrt, dokler ne preteče zakasnitev starta.
mm:ss:ms
Tabela 23: 32-3 - High Pressure Response Delay (Zakasnitev odziva visokega tlaka)
Območje Funkcija
* 0,5 s 00:00:100–
30:00:000
Nastavi zakasnitev med prekoračitvijo tlaka nivoja napake visokega tlaka in nivoja napake nizkega
tlaka ter sprožitvijo napake mehkega zagona.
mm:ss:ms
Tabela 24: 32-4 - Low Pressure Trip Level (Nivo napake nizkega tlaka)
Območje Funkcija
* 5 0–5000 Nastavi točko sprožitve napake pri zaščiti pred nizkim tlakom.
Tabela 25: 32-5 - Low Pressure Start Delay (Zakasnitev starta nizkega tlaka)
Območje Funkcija
* 0,5 s 00:00:100–
30:00:000
Nastavi zakasnitev, preden se lahko sproži napaka zaščite nizkega tlaka. Zakasnitev se odšteva od
prejema signala zagona. Tlak je prezrt, dokler ne preteče zakasnitev starta.
mm:ss:ms
Tabela 26: 32-6 - Low Pressure Response Delay (Zakasnitev odziva nizkega tlaka)
Območje Funkcija
* 0,5 s 00:00:100–30:00:000
mm:ss:ms
Nastavi zakasnitev med prekoračitvijo tlaka nivoja napake nizkega tlaka ter sprožitvijo napake
mehkega zagona.
6.4.1.5 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke)
Tabela 27: 36-1 - Pressure Sensor (Tlačni senzor)
Možnost Funkcija
Izbere odziv mehkega zaganjalnika, če zazna napako
v tlačnem senzorju.
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 19
Navodila za montažo | Pametna kartica Pumping Smart Card
Možnost Funkcija
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Tabela 28: 36-4 – High Pressure (Visok tlak)
Možnost Funkcija
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Konfiguracija
Izbere odziv mehkega zaganjalnika, če preseže tlak
nivo napake visokega tlaka (parameter 32-1 High Pres-
sure Trip Level (Nivo napake visokega tlaka)) ali pa se
zapre senzor stikala za visoki tlak.
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Tabela 29: 36-5 – Low Pressure (Nizek tlak)
Možnost Funkcija
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Izbere odziv mehkega zaganjalnika, če pade tlak pod
nivo napake nizkega tlaka (parameter 32-4 Low Pres-
sure Trip Level (Nivo napake nizkega tlaka)) ali pa se
zapre senzorsko stikalo za nizki tlak.
6.5 Krmiljenje tlaka
Pametna kartica lahko v skladu z izmerjenim tlakom zažene ali zaustavi mehki zaganjalnik (prebudi črpalko ali jo preklopi v stanje
mirovanja). Ta funkcija se lahko uporablja za neposredno krmiljenje na podlagi tlaka ali pa se merjenje tlaka uporabi za navedbo
globine vode.
Za zagotavljanje zaščite in nadzorovanja lahko uporabljate tudi druge senzorje.
20 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
2
1
4
3
A
D
B
C
e77ha748.10
20 mA
4 mA
A
Čas
Navodila za montažo | Pametna kartica Pumping Smart Card
Krmiljenje tlaka uporablja sponki B23, B24 na pametni kartici. uporabljata analogni senzor 4–20 mA.
Konfiguracija
6.5.1 Konfiguracija krmiljenja tlaka
Postopek
1. Priključite senzor na B23, B24
2. Nastavite parameter 30-1 Pressure Sensor Type (Vrsta tlačnega senzorja) na Analog (Analogni).
3. Nastavite parametre od 30-2 do 30-4 v skladu s specifikacijami senzorja.
4. Nastavite parametre od 33-1 do 33-5, kot se zahteva.
5. Nastavite parameter 1-1 Command Source (Vir ukaza) na Smart Card (Pametna kartica) ali Smart Card+Clock (Pametna kartica in ura).
6.5.2 Obratovanje
Za krmiljenje tlaka sta na voljo 2 različna načina obratovanja:
• Obratovanje s krmiljenjem nivoja.
• Obratovanje na podlagi tlaka.
6.5.2.1 Obratovanje s krmiljenjem nivoja
S senzorjem tlaka je mogoče krmiliti črpalko na podlagi nivoja tekočine v rezervoarju, in sicer po principu, da ima globlja voda večji
pritisk na senzor.
Nastavite parameter 33-1 Pressure Control Mode (Način krmiljenja tlaka) na Falling Pressure Start (Zagon ob padajočem tlaku), da napolnite
rezervoar, ali Rising Pressure Start (Zagon ob naraščajočem tlaku), da izpraznite rezervoar.
1 Parameter 32-1 High Pressure Trip Level (Nivo napake visokega
3 Prebuditev črpalke (parameter 33-2 Start Pressure Level (Nivo
Danfoss A/S © 2018.10
tlaka)
tlaka zagona))
2 Mirovanje črpalke (parameter 33-4 Stop Pressure Level (Nivo
tlaka zaustavitve))
4 Parameter 32-4 Low Pressure Trip Level (Nivo napake nizkega
tlaka)
AN279052730268sl-000101 / 175R1183| 21
1
2
A
A
D
D
B
C
e77ha749.10
20 mA
4 mA
Čas
Navodila za montažo | Pametna kartica Pumping Smart Card
Konfiguracija
A Vklopljena črpalka (budna)
C Padajoči nivo tekočine

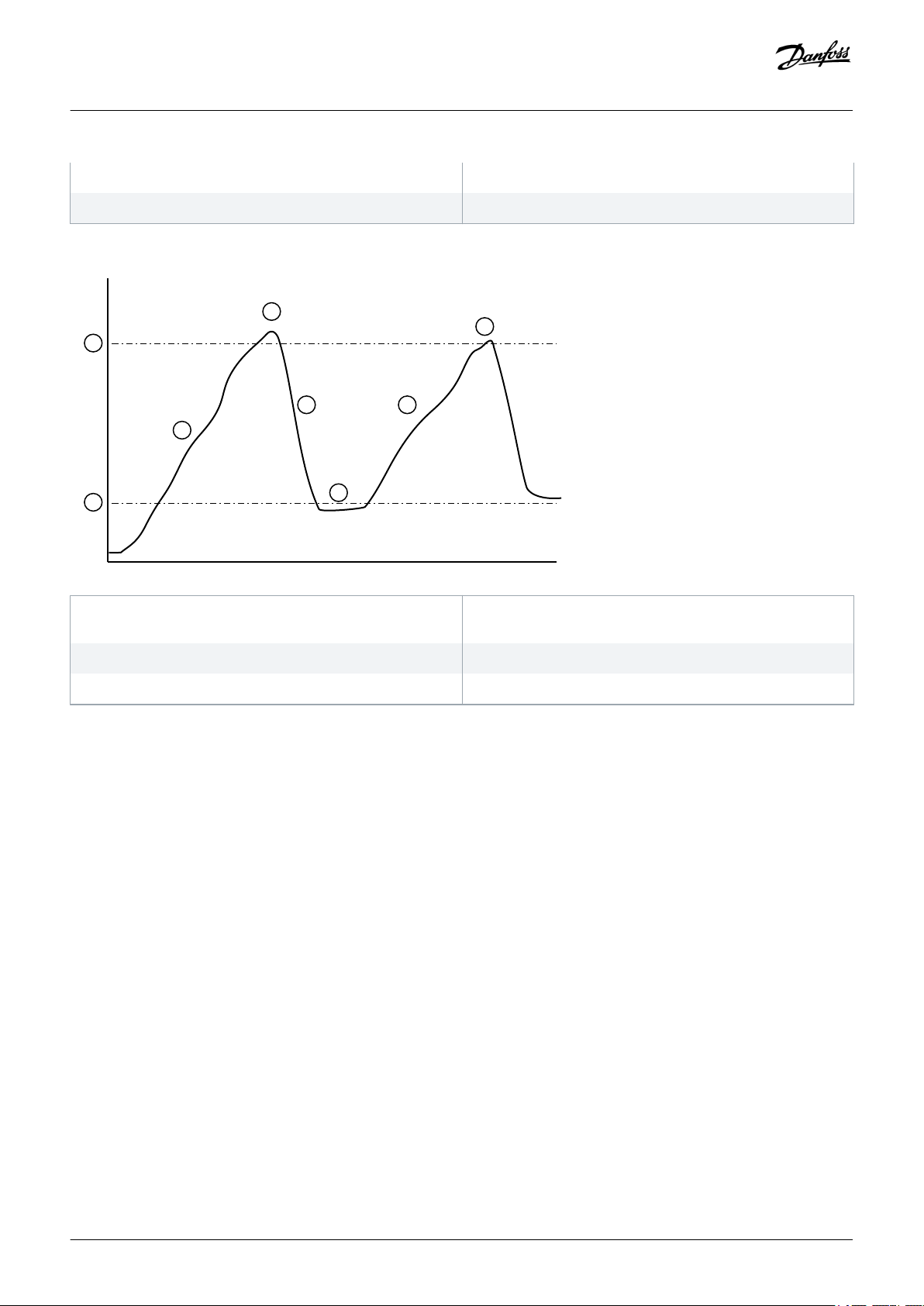

Ilustracija 5: Padajoči tlak (polnjenje rezervoarja)
1 Prebuditev črpalke (parameter 33-2 Start Pressure Level (Nivo
tlaka zagona))
B Izklopljena črpalka (mirovanje)
D Naraščajoči nivo tekočine
2 Mirovanje črpalke (parameter 33-4 Stop Pressure Level (Nivo
tlaka zaustavitve))
A Vklopljena črpalka (budna)
C Padajoči nivo tekočine
Ilustracija 6: Naraščajoči tlak (prazen rezervoar)
B Izklopljena črpalka (mirovanje)
D Naraščajoči nivo tekočine
22 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
2
1
4
6 6
3
A
D
B
C
E
F
K
G
L
H
I
J
M
N
O
e77ha750.10
20 mA
4 mA
5 7
Analogni izhod
Čas
Navodila za montažo | Pametna kartica Pumping Smart Card
6.5.2.2 Obratovanje na podlagi tlaka
Konfiguracija
1 Parameter 32-1 High Pressure Trip Level (Nivo napake visokega
tlaka)
3 Prebuditev črpalke (parameter 33-2 Start Pressure Level (Nivo
tlaka zagona))
5 Parameter 33-5 Stop Response Delay (Zakasnitev odziva
zaustavitve)
7 Parameter 6-2 Auto-Reset Delay (Zakasnitev samodejnega
reseta)
B Polnjenje cevi
D Tlak na mejni vrednosti zaustavitve, črpalka se zaustavi
(mirovanje)
F Tlak pod mejno vrednostjo zagona, zakasnitev odziva zagona
H Črpalka deluje
J Padajoči tlak sistema
L Nivo napake nizkega tlaka
N Črpalka se prebudi

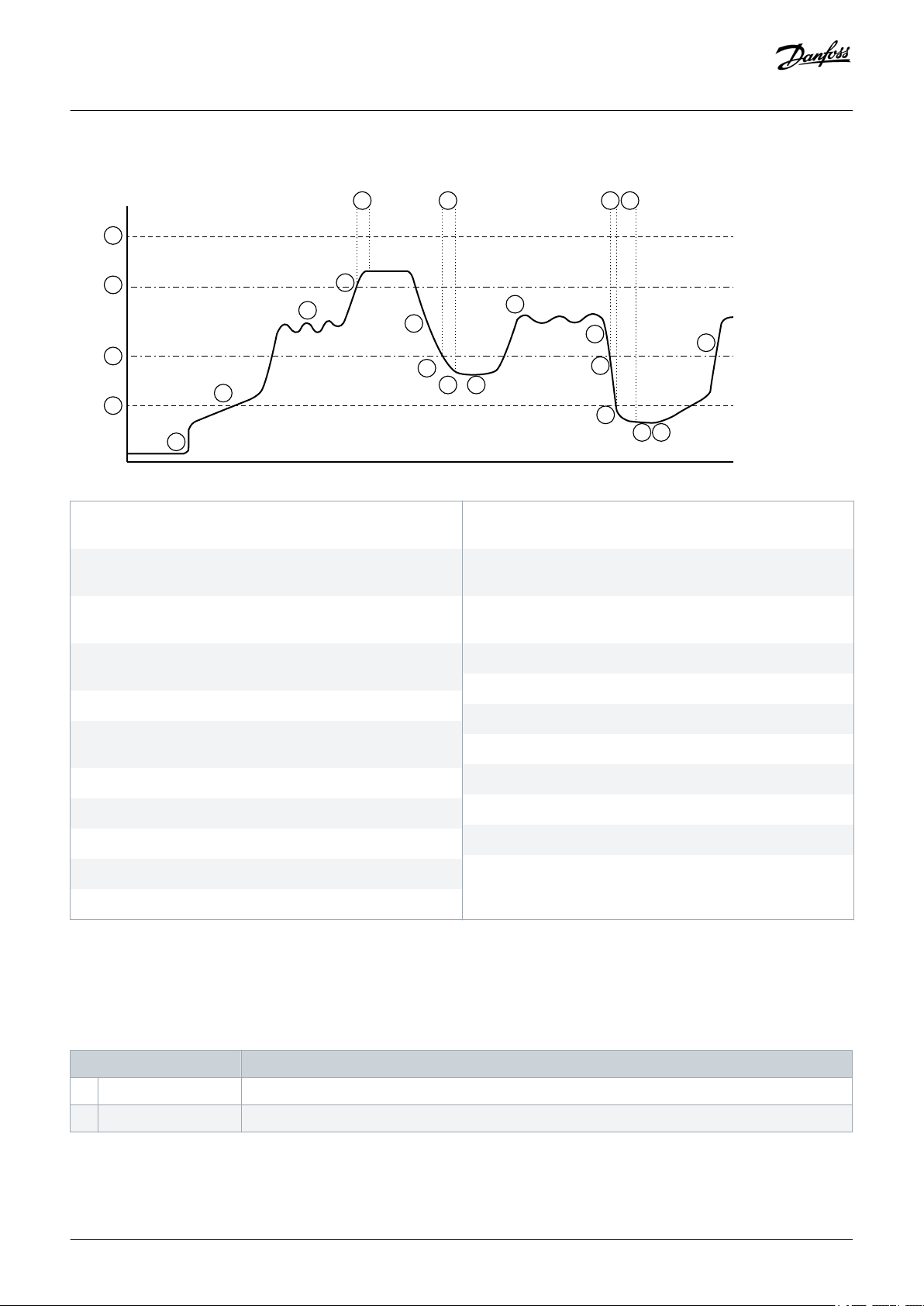

Ilustracija 7: Primer obratovanja na podlagi tlaka
2 Mirovanje črpalke (parameter 33-4 Stop Pressure Level (Nivo
tlaka zaustavitve))
4 Parameter 32-4 Low Pressure Trip Level (Nivo napake nizkega
tlaka)
6 Parameter 33-3 Start Response Delay (Zakasnitev odziva
zaustavitve)
A Omogočeno je krmiljenje pametne kartice, črpalka se zažene
C Nihanje običajnega tlaka
E Padajoči tlak sistema
G Črpalka se prebudi
I Nihanje običajnega tlaka
K Tlak pod mejno vrednostjo zagona, zakasnitev odziva zagona
M Samodejni reset mehkega zaganjalnika
O Običajno delovanje
6.5.2.3 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke)
Tabela 30: 30-1 - Pressure Sensor Type (Vrsta tlačnega senzorja)
Možnost Funkcija
Določi, katera vrsta senzorja je povezana z vhodom tlačnega senzorja na pametni kartici.
* None (Brez)
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 23
Navodila za montažo | Pametna kartica Pumping Smart Card
Možnost Funkcija
Switch (Stikalo)
Analog (Analogni)
Tabela 31: 30-2 - Pressure Units (Enote tlaka)
Možnost Funkcija
Določi, katere enote uporablja senzor, da poroča izmerjeni tlak.
Bar
* kPa
Psi
Tabela 32: 30-3 - Pressure at 4 mA (Tlak pri 4 mA)
Območje Funkcija
*0 0–5000 Umeri mehki zaganjalnik na nivo 4 mA (0 %) vhoda tlačnega senzorja.
Konfiguracija
Tabela 33: 30-4 - Pressure at 20 mA (Tlak pri 20 mA)
Območje Funkcija
*0 0–5000 Umeri mehki zaganjalnik na nivo 20 mA (100 %) vhoda tlačnega senzorja.
6.5.2.4 Skupina parametrov 33-** Pressure Control (Krmiljenje tlaka)
Krmiljenje tlaka uporablja sponki B23, B24 na pametni kartici. Uporabite analogni senzor s 4–20 mA.
Tabela 34: 33-1 - Pressure Control Mode (Način krmiljenja tlaka)
Možnost Funkcija
Določi, kako uporabi mehki zaganjalnik podatke tlačnega senzorja za krmiljenje motorja.
* Off (Izklop) Mehki zaganjalnik ne uporabi tlačnega senzorja za nadzor mehkega zagona.
Falling Pressure Start (Zagon
ob padajočem tlaku)
Rising Pressure Start (Zagon
ob naraščajočem tlaku)
Tabela 35: 33-2 - Start Pressure Level (Nivo tlaka zagona)
Območje Funkcija
Mehki zaganjalnik se zažene, ko pade tlak pod nivo, izbran v parameter 33-2 Start Pressure Level
(Nivo tlaka zagona).
Mehki zaganjalnik se zažene, ko naraste tlak nad nivo, izbran v parameter 33-2 Start Pressure
Level (Nivo tlaka zagona).
* 5 1–5000 Nastavi nivo tlaka, pri katerem mehki zaganjalnik izvede mehki zagon.
24 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Tabela 36: 33-3 - Start Response Delay (Zakasnitev odziva zaustavitve)
Območje Funkcija
Konfiguracija
* 0,5 s 00:00:100–
30:00:000 mm:ss:ms
Tabela 37: 33-4 - Stop Pressure Level (Nivo tlaka zaustavitve)
Območje Funkcija
* 10 0–5000 Nastavi nivo tlaka, pri katerem mehki zaganjalnik zaustavi motor.
Tabela 38: 33-5 - Stop Response Delay (Zakasnitev odziva zaustavitve)
Območje Funkcija
* 0,5 s 00:00:100–
30:00:000 mm:ss:ms
Nastavi zakasnitev med prekoračitvijo tlaka nivoja zagona krmiljenja tlaka ter izvedbo mehkega zagona s strani mehkega zaganjalnika.
Nastavi zakasnitev med prekoračitvijo tlaka nivoja zaustavitve krmiljenja tlaka ter zaustavitvijo motorja s strani mehkega zaganjalnika.
6.5.2.5 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke)
Tabela 39: 36-1 - Pressure Sensor (Tlačni senzor)
Možnost Funkcija
Izbere odziv mehkega zaganjalnika, če zazna napako
v tlačnem senzorju.
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
6.6 Zaščita globine
Zaščita globine uporablja sponke B13, B14 ali C13, C14 na pametni kartici.
• B13, B14: uporabljata analogni senzor 4–20 mA.
• C13, C14: uporabljata običajno odprti digitalni senzor stikala.
Zaščita globine je vedno aktivna (načini v pripravljenosti, zagon, delovanje in zaustavitev).
Pametna kartica sproži napako mehkega zaganjalnika, ko nivo globine prekorači programirani nivo napake. Napake ni mogoče
resetirati, dokler se globina ne vrne nazaj nad nivojem reseta (parameter 34-2 Aute-Reset Delay (Nivo ponastavitve globine)).
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 25
CBA
1
D
E
e77ha747.10
Delovanje
Pripravljen
Čas
Navodila za montažo | Pametna kartica Pumping Smart Card
Konfiguracija
OB VE ST IL O
Če se globina ne vrne nad nivo reseta, ko se mehki zaganjalnik samodejno resetira, pametna kratica ponovno sproži napako v
mehkem zaganjalniku.
6.6.1 Obratovanje
A Izklop (v pripravljenosti)
C Signal zagona
E Odziv zaščite (parameter 36-3 Depth Sensor (Senzor globine) in
parameter 36-9 Well Dept (Globina jaška))
Ilustracija 8: Obratovanje - Zaščita globine
B Zaščita globine je aktivna
D Dogodek zaščite (parameter 34-1 Depth Trip Level (Nivo
napake globine))
1 Zakasnitev odziva zaščite globine (parameter 34-4 Depth
Response Delay (Zakasnitev odziva globine))
6.6.1.1 Uporaba analognega senzorja 4–20 mA
Context:
Analogni senzor 4–20 mA nudi zaščito in nadzorovanje.
Postopek
1. Priključite senzor na B13, B14.
2. Nastavite parameter 30-12 Depth Sensor Type (Vrsta senzorja globine) na Analog (Analogni).
3. Nastavite parametre od 30-13 do 30-15 v skladu s specifikacijami senzorja.
4. Nastavite parametre od 34-1 do 34-4, parameter 36-3 Depth Sensor (Senzor globine) in parameter 36-9 Well Depth (Globina jaška), kot
se zahteva.
6.6.1.2 Uporaba senzorja stikala
Context:
Senzor stikala nudi samo zaščito.
26 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Postopek
1. Priključite senzor na C13, C14.
2. Nastavite parameter 30-12 Depth Sensor Type (Vrsta senzorja globine) na Switch (Stikalo).
3. Nastavite parametre od 34-3 do 34-4, parameter 36-3 Depth Sensor (Senzor globine) in parameter 36-9 Well Depth (Globina jaška), kot
se zahteva.
Parametri od 34-1 do 34-2 se ne uporabljajo s senzorjem stikala.
Konfiguracija
6.6.1.3 Skupina parametrov 30-** Pump Input Configuration (Konfiguracija vhoda črpalke)
Tabela 40: 30-12 - Depth Sensor Type (Vrsta senzorja globine)
Možnost Funkcija
Določi, katera vrsta senzorja je povezana z vhodom senzorja globine na pametni kartici.
* None (Brez)
Switch (Stikalo)
Analog (Analogni)
Tabela 41: 30-13 - Depth Units (Enote globine)
Možnost Funkcija
Določi, katere enote uporablja senzor, da poroča izmerjeno globino.
* metri
čevlji
Tabela 42: 30-14 - Depth at 4 mA (Globina pri 4 mA)
Območje Funkcija
*0 0–1000 Umeri mehki zaganjalnik na nivo 4 mA (0 %) vhoda senzorja globine.
Tabela 43: 30-15 - Depth at 20 mA (Globina pri 20 mA)
Območje Funkcija
*0 0–1000 Umeri mehki zaganjalnik na nivo 20 mA (100 %) vhoda senzorja globine.
6.6.1.4 Skupina parametrov 34-** Depth Protection (Zaščita globine)
Zaščita globine uporablja sponke B13, B14 ali C13, C14 na pametni kartici.
Tabela 44: 34-1 - Depth Trip Level (Nivo napake globine)
Območje Funkcija
* 5 0–1000 Nastavi točko sprožitve napake pri zaščiti globine.
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 27
Navodila za montažo | Pametna kartica Pumping Smart Card
Tabela 45: 34-2 - Depth Reset Level (Nivo reseta globine)
Območje Funkcija
* 10 0–1000 Nastavi nivo, pri katerem mehki zaganjalnik dovoli reset napake globine.
Tabela 46: 34-3 - Depth Start Delay (Zakasnitev starta globine)
Območje Funkcija
Konfiguracija
* 0,5 s 00:00:100–
30:00:000
Nastavi zakasnitev, preden se lahko sproži napaka zaščite globine. Zakasnitev se odšteva od prejema
signala zagona. Vhod globine je prezrt, dokler ne preteče zakasnitev starta.
mm:ss:ms
Tabela 47: 34-4 - Depth Response Delay (Zakasnitev odziva globine)
Območje Funkcija
* 0,5 s 00:00:100–30:00:000
mm:ss:ms
Nastavi zakasnitev med prekoračitvijo globine nivoja napake zaščite globine ter sprožitvijo napake mehkega zagona.
6.6.1.5 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke)
Tabela 48: 36-3 - Depth Sensor (Senzor globine)
Možnost Funkcija
Izbere odziv mehkega zaganjalnika, če zazna napako
v senzorju globine.
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Tabela 49: 36-9 - Well Depth (Globina jaška)
Možnost Funkcija
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Izbere odziv mehkega zaganjalnika, če pade globina
pod nivo napake globine (parameter 34-1 Depth Trip
Level (Nivo napake globine)) ali pa se zapre senzor stikala za globino.
28 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Možnost Funkcija
Log Only (Samo zabeleži)
6.7 Termična zaščita
Termična zaščita uporablja sponke R1, R2, R3 na pametni kartici.
Termična zaščita je aktivna samo, ko je mehki zaganjalnik v načinu delovanja.
6.7.1 Skupina parametrov 35-** Thermal Protection (Termična zaščita)
Tabela 50: 35-1 - Temperature Sensor Type (Vrsta senzorja temperature)
Možnost Funkcija
Določi, katera vrsta senzorja je povezana z vhodom senzorja temperature na pametni kartici.
* None (Brez)
PT100
Konfiguracija
Tabela 51: 35-2 - Temperature Trip Level (Nivo napake temperature)
Območje Funkcija
* 40 ° 0–240 ° Nastavi točko sprožitve napake pri zaščiti temperature. Uporabite parameter 10-2 Temperature Scale (Temperatur-
na lestvica) za konfiguracijo temperaturne lestvice.
6.7.2 Skupina parametrov 36-** Pump Trip Action (Ukrep ob napaki črpalke)
Tabela 52: 36-10 - RTD/PT100 B
Možnost Funkcija
Izbere odziv mehkega zaganjalnika na dogodek zaščite.
* Soft Trip and Log (Sproži napako mehkega zaganjalnika in zabeleži)
Soft Trip and Reset (Sproži napako mehkega zaganjalnika in ponastavi)
Trip Starter (Sproži napako mehkega zaganjalnika)
Trip and Reset (Sproži napako in ponastavi)
Warn and Log (Opozori in zabeleži)
Log Only (Samo zabeleži)
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 29
Navodila za montažo | Pametna kartica Pumping Smart Card
7 Sporočila o napakah
7.1 Senzor globine
Vzrok
Pametna kartica je zaznala napako senzorja globine.
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-12 Depth Sensor Type (Vrsta senzorja globine).
- Parameter 36-3 Depth Sensor (Senzor globine).
7.2 Senzor pretoka
Vzrok
Pametna kartica je zaznala napako senzorja pretoka.
Sporočila o napakah
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-5 Flow Sensor Type (Vrsta senzorja pretoka).
- Parameter 36-2 Flow Sensor (Senzor pretoka).
7.3 Flow Switch (Stikalo pretoka)
Vzrok
Senzor pretoka (sponki C23, C24 pametne kartice) se je zaprl.
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-5 Flow Sensor Type (Vrsta senzorja pretoka).
- Parameter 36-8 Flow Switch (Stikalo pretoka).
7.4 Visoki pretok
Vzrok
Senzor pretoka, povezan s pametno kartico, je aktiviral zaščito pred visokim pretokom.
30 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-5 Flow Sensor Type (Vrsta senzorja pretoka).
- Parameter 30-7 Flow Switch (Pretok pri 4 mA).
- Parameter 30-8 Flow at 20 mA (Pretok pri 20 mA).
- Parameter 31-1 High Flow Trip Level (Nivo napake visokega pretoka).
- Parameter 31-3 Flow Start Delay (Zakasnitev starta pretoka).
- Parameter 31-4 Flow Response Delay (Zakasnitev odziva pretoka).
- Parameter 36-6 High Flow (Visoki pretok).
7.5 Visok tlak
Vzrok
Tlačni senzor, priključen na pametno kartico, je aktiviral visokotlačno zaščito.
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-1 Pressure Sensor Type (Vrsta tlačnega senzorja).
- Parameter 30-3 Pressure at 4 mA (Tlak pri 4 mA).
- Parameter 30-4 Pressure at 20 mA (Tlak pri 20 mA).
- Parameter 32-1 High Pressure Trip Level (Nivo napake visokega tlaka).
- Parameter 32-2 High Pressure Start Delay (Zakasnitev zagona visokega tlaka).
- Parameter 32-3 High Pressure Response Delay (Zakasnitev odziva visokega tlaka).
- Parameter 36-4 High Pressure (Visoki tlak).
Sporočila o napakah
7.6 Nizki pretok
Vzrok
Senzor pretoka, povezan s pametno kartico, je aktiviral zaščito pred nizkim pretokom. Povezani parametri:
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-5 Flow Sensor Type (Vrsta senzorja pretoka).
- Parameter 30-7 Flow Switch (Pretok pri 4 mA).
- Parameter 30-8 Flow at 20 mA (Pretok pri 20 mA).
- Parameter 31-2 Low Flow Trip Level (Nivo napake nizkega pretoka).
- Parameter 31-3 Flow Start Delay (Zakasnitev starta pretoka).
- Parameter 31-4 Flow Response Delay (Zakasnitev odziva pretoka).
- Parameter 36-7 Low Flow (Nizki pretok).
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 31
Navodila za montažo | Pametna kartica Pumping Smart Card
7.7 Nizek tlak
Vzrok
Tlačni senzor, povezan s pametno kartico, je aktiviral zaščito pred nizkim tlakom.
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-1 Pressure Sensor Type (Vrsta tlačnega senzorja).
- Parameter 30-3 Pressure at 4 mA (Tlak pri 4 mA).
- Parameter 30-4 Pressure at 20 mA (Tlak pri 20 mA).
- Parameter 32-4 Low Pressure Trip Level (Nivo napake nizkega tlaka).
- Parameter 32-5 Low Pressure Trip Level (Zakasnitev starta nizkega tlaka).
- Parameter 32-6 Low Pressure Response Delay (Zakasnitev odziva nizkega tlaka).
- Parameter 36-5 Low Pressure (Nizki tlak).
7.8 Nizka voda
Vzrok
Sporočila o napakah
Senzor globine, povezan s pametno kartico, je aktiviral zaščito globine.
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-12 Depth Sensor Type (Vrsta senzorja globine).
- Parameter 30-14 Depth at 4 mA (Globina pri 4 mA).
- Parameter 30-15 Depth at 20 mA (Globina pri 20 mA).
- Parameter 34-1 Depth Trip Level (Nivo napake globine).
- Parameter 34-2 Depth Reset Level (Nivo reseta globine).
- Parameter 34-3 Depth Start Relay (Rele zagona globine).
- Parameter 36-9 Well Depth (Globina jaška).
7.9 Tlačni senzor
Vzrok
Pametna kartica je zaznala napako na tlačnem senzorju.
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 30-1 Pressure Sensor Type (Vrsta tlačnega senzorja).
- Parameter 36-1 Pressure Sensor (Tlačni senzor).
32 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
7.10 Tokokrog RTD
Vzrok
Pametna kartica je zaznala napako s senzorjem RTD, ali pa je RTD aktiviral temperaturno zaščito.
Odpravljanje napak
• Preverite naslednje parametre:
- Parameter 35-2 Temperature Trip Level (Nivo napake temperature).
- Parameter 36-10 RTD/PT100 B.
Sporočila o napakah
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 33
Navodila za montažo | Pametna kartica Pumping Smart Card
Tehnični podatki
8 Tehnični podatki
8.1 Priključki
Zunanja oprema Priključki, ki jih ni mogoče odklopiti (priloženi)
Maksimalna dimenzija kabla
8.2 Certifikat
RCM IEC 60947-4-2
CE EN 60947-4-2
RoHS V skladu z Direktivo EU 2011/65/EU
2,5 mm2 (14 AWG)
34 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Indeks
Indeks
C
Certifikat
CE 34
RCM
RoHS 34
34
D
Dimenzija kabla 34
F
Funkcije
G
Graf v realnem času 6, 11
N
Nizek tlak 32
Nizki pretok 31
O
Orodja
Ploščati izvijač
Ožičenje
Z
Združljivost 8
6
8
8
P
Pokrov razširitvenih vrat 8
Programirljiv vhod
30
S
Senzorji
Aktivni
Analogni 4–20 mA 8, 13, 17, 26
Pasivni
Senzor pulza 13
Senzor stikala
13, 18, 27
T
Termična zaščita 29
V
Vhodi, lokacija
8
8
9
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 35
Navodila za montažo | Pametna kartica Pumping Smart Card
36 | Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183
Navodila za montažo | Pametna kartica Pumping Smart Card
Danfoss A/S © 2018.10
AN279052730268sl-000101 / 175R1183| 37
Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products
already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective
companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
Danfoss A/S
Ulsnaes 1
DK-6300 Graasten
vlt-drives.danfoss.com
Danfoss A/S © 2018.10 MG15U136
*MG15U136
AN279052730268sl-000101/ 175R1183
*
Loading...
