ENGINEERING TOMORROW

Kullanım Kılavuzu

VLT® Soft Starter MCD 500

www.danfoss.tr/drives

içindekiler Kullanım Kılavuzu

içindekiler

1 Giriş

2 Güvenlik

2.1 Güvenlik

3 Kurulum

3.1 Mekanik Tesisat

3.2 Boyut ve Ağırlık

4 Elektrik Tesisatı

4.1 Kontrol Kabloları

4.1.1 Kontrollü Başlatıcı Kontrol Yolları 16

4.1.2 Kontrol Terminalleri 16

4.1.3 Uzaktan Girişler 16

4.1.4 Seri İletişim 17

4.1.5 Topraklama Terminali 17

4.1.6 Güç Bağlantı Uçları 17

4.1.7 Parmak Koruma Seti 18

4.2 Güç Girişi ve Çıkışı Konfigürasyonları

4.2.1 İçten By-pass Edilen Modeller (MCD5-0021B - MCD5-0961B) 18

4.2.2 MCD5-0245C 19

4.2.3 MCD5-0360C - MCD5-1600C 19

4.3 Motor Bağlantısı

4.3.1 Kurulumun Test Edilmesi 20

4.3.2 Hizalı Kurulum 20

4.3.2.1 İçten By-pass Edilen 20

4.3.2.2 By-pass edilmeyen 20

4.3.2.3 Harici By-pass Edilen 20

4.3.3 Yıldız-Üçgen Kurulum 21

4.3.3.1 İçten By-pass Edilen 21

4.3.3.2 By-pass edilmeyen 22

4.3.3.3 Harici By-pass Edilen 22

4.4 Akım Değerleri

4.4.1 Hizalı Bağlantı (By-pass Edilen) 23

4.4.2 Hizalı Bağlantı (By-pass Edilmeyen/Sürekli) 24

4.4.3 Yıldız-Üçgen Bağlantı (By-pass Edilen) 25

4.4.4 Yıldız-Üçgen Bağlantı (By-pass Edilmeyen/Sürekli) 26

4.5 Minimum ve Maksimum Akım Ayarları

4.6 By-pass Kontaktörü

4.7 Temel Kontaktör

içindekiler

VLT® Soft Starter MCD 500

4.8 Devre Kesici

4.9 Güç Faktörü Düzeltme

4.10 Sigortalar

4.10.1 Güç Beslemesi Sigortaları 28

4.10.2 Bussmann Sigortalar 29

4.10.3 Ferraz Sigortalar 31

4.10.4 UL Sigorta Seçimi ve Kısa Devre Oranları 33

4.11 Devre Şemaları

5 Ürün Özellikleri

5.1 Motor Aşırı Yük Koruması

5.2 Uyarlanabilir Kontrol

5.3 Başlatma Modları

5.3.1 Sabit Akım 39

5.3.2 Akım Rampası 39

5.3.3 Uyarlanabilir Kontrol 40

5.3.4 Marş 40

5.4 Durdurma Modları

5.4.1 Durdurmaya Yanaşma 41

5.4.2 TVR Kontrollü Durdurma 41

5.4.3 Uyarlanabilir Kontrol 41

5.4.4 Pompa Durdurma 42

5.4.5 Fren 42

5.5 Aralıklı Çalıştırma İşletimi

5.6 Yıldız-Üçgen İşletim

5.7 Tipik Başlatma Akımları

5.8 Temel Kontaktör ile Kurulum

5.9 By-pass Kontaktörü ile Kurulum

5.10 Acil Durum Çalıştırma İşletimi

5.11 Yardımcı Alarm Devresi

5.12 Harici Sıfır-Hız Sensörlü DC Freni

5.13 Kontrollü Frenleme

5.14 Çift Hızlı Motor

6 İşletim

6.1 Kontrol Yöntemleri

6.2 İşletim ve LCP

6.2.1 İşletim Modları 55

6.3 Uzakta montajlı LCP

6.3.1 LCP ve Kontrollü Başlatıcı Senkronizasyonu 56

6.4 Karşılama Ekranı

içindekiler Kullanım Kılavuzu

6.5 Yerel Kontrol Tuşları

6.6 Ekranlar

6.6.1 Sıcaklık Görüntüleme Ekranı (S1) 57

6.6.2 Programlanabilir Ekran (S2) 57

6.6.3 Ortalama Akım (S3) 57

6.6.4 Akım Görüntüleme Ekranı (S4) 57

6.6.5 Frekans Görüntüleme Ekranı (S5) 57

6.6.6 Motor Gücü Ekranı (S6) 57

6.6.7 Son Başlatma Bilgisi (S7) 57

6.6.8 Tarih ve Saat (S8) 58

6.6.9 Tristör İletimi Çubuk Grafiği 58

6.6.10 Performans Grafikleri 58

7 Programlama

7.1 Erişim Kontrolü

7.2 Hızlı Menü

7.2.1 Hızlı Kurulum 59

7.2.2 Uygulama Kurulum Örnekleri 60

7.2.3 Günlükler 61

7.3 Ana Menü

7.3.1 Parametreler 61

7.3.2 Parametre Kısayolu 61

7.3.3 Parametre Listesi 62

8 Parametre Açıklamaları

8.1 Birincil Motor Ayarları

8.1.1 Fren 64

8.2 Koruma

8.2.1 Akım Dengesizliği 65

8.2.2 Düşük akım 65

8.2.3 Ani Aşırı Akım 65

8.2.4 Frekans Alarmı 65

8.3 Girişler

8.4 Çıkışlar

8.4.1 Röle A Gecikmeleri 68

8.4.2 Röle B ve C 68

8.4.3 Düşük Akım İşareti ve Yüksek Akım İşareti 69

8.4.4 Motor Sıcaklığı İşareti 69

8.4.5 Analog Çıkışı A 69

8.5 Başlatma/Durdurma Zamanlayıcıları

8.6 Otomatik sıfırlama

içindekiler

VLT® Soft Starter MCD 500

8.6.1 Oto. Sıfırlama Gecikmesi 71

8.7 İkincil Motor Ayarı

8.8 Ekran

8.8.1 Kullanıcı Tarafından Programlanabilir Ekran 72

8.8.2 Performans Grafikleri 73

8.9 Sınırlı Parametreler

8.10 Koruma Eylemi

8.11 Fabrika Parametreleri

9 Aletler

9.1 Tarihi ve Saati Ayarlama

9.2 Ayarları Yükle/Kaydet

9.3 Termal Modeli Sıfırlama

9.4 Koruma Simülasyonu

9.5 Çıkış Sinyali Simülasyonu

9.6 Dijital G/Ç Durumu

9.7 Sıcaklık Sensörleri Durumu

9.8 Alarm Günlüğü

9.8.1 Alarm Günlüğü 78

9.8.2 Olay Günlüğü 78

9.8.3 Sayaçlar 78

10 Sorun giderme

10.1 Alarm Mesajları

10.2 Genel Arızalar

11 Teknik Özellikler

11.1 UL Uyumlu Kurulum

11.1.1 MCD5-0021B ila MCD5-0105B arası modeller 89

11.1.2 MCD5-0131B ila MCD5-0215B arası modeller 89

11.1.3 MCD5-0245B ila MCD5-0396B arası modeller 89

11.1.4 MCD5-0245C modelleri 89

11.1.5 MCD5-0360C ila MCD5-1600C arası modeller 89

11.1.6 MCD5-0469B ila MCD5-0961B arası modeller 89

11.1.7 Basınç Terminali/Konnektör Setleri 89

11.2 Aksesuarlar

11.2.1 LCP Uzaktan Montaj Seti 89

11.2.2 İletişim Modülleri 89

11.2.3 PC Yazılımı 90

11.2.4 Parmak Koruma Seti 90

11.2.5 Aşırı Gerilim Koruma Seti (Yıldırımdan Korunma) 90

içindekiler Kullanım Kılavuzu

12 Bara Ayarlama Prosedürü (MCD5-0360C ila MCD5-1600C arası)

13 Ek

13.1 Semboller, Kısaltmalar ve Kurallar

Dizin

Giriş

VLT® Soft Starter MCD 500

1 Giriş

The VLT® Soft Starter MCD 500 11-850 kW (15-1150 hp) motorlara yönelik gelişmiş bir kontrollü başlatma çözümüdür. Kontrollü başlatıcılar tam bir motor ve sistem koruma özelliği serisine sahiptir ve en çok istenilen kurulum durumlarında güvenilir performans için tasarlanmıştır.

1.1.1 Belge Sürümü

Bu kılavuz düzenli olarak incelenip güncellenmektedir. Düzenlemeler için sunacağınız önerilere açığız. Tablo 1.1 belge sürümünü görüntüler.

Sürüm Notlar

MG17K8xx IP00 kurulumunda parmak mahfazası setlerinin

kullanım kılavuzu bölüm 4 Elektrik Tesisatı öğesine

eklenmiştir.

Tablo 1.1 Belge Sürümü

1.1.2 Özellik Listesi

Tüm bağlantı gereklilikleri için modelller

21–1600 A (hizalı bağlantı).

•

Hizalı veya yıldız-üçgen bağlantı.

•

961 A'ya kadar kullanılabilir içten By-Pass'lı.

•

Şebeke gerilimi: 200–525 V AC veya 380–

•

690 V AC.

Kontrol gerilimi: 24 V AC/V DC, 110–120 V AC

•

veya 220–240 V AC.

Kullanıcı Dostu LCP

Günlükler.

•

Gerçek zamanlı grafikler.

•

Tristör iletim çubuğu grafiği.

•

Aletler

Uygulama kurulumları.

•

99 adet girdi oluşturulabilen tarih ve saat damgalı

•

olay günlüğü.

Son yapılan 8 değişiklik.

•

Sayaçlar.

•

Koruma simülasyonu.

•

Çıkış sinyali simülasyonu.

•

Girişler ve çıkışlar

Yerel veya uzak denetim giriş seçenekleri.

•

(3 x sabit, 1 x programlanabilir).

Röle çıkışları (3 x programlanabilir).

•

Analog programlanabilir çıkış.

•

24 V DC 200 mA besleme çıkışı.

•

Başlatma ve çalıştırma modları

Uyarlanabilir kontrol.

•

Sabit akım.

•

Akım rampası.

•

Marş.

•

Aralıklı Çalıştırma.

•

Acil durum çalıştırma işlemi.

•

Durdurma modları

Uyarlanabilir yavaşlama kontrolü.

•

Zaman ayarlı voltaj rampası kontrollü başlatma.

•

DC freni.

•

Kontrollü fren.

•

Başlatıcıyı devreden çıkar.

•

Giriş Kullanım Kılavuzu

Diğer özellikler

Zamanlayıcıyı otomatik başlat/durdur.

•

İkinci derece termal model.

•

Saat ve termal modelin batarya yedeklemesi.

•

İsteğe bağlı Aygıt Ağı, Modbus, Ethernet veya

•

PROFIBUS iletişim modülleri.

Kapsamlı koruma

Kablo/bağlantı/besleme.

•

- Motor bağlantısı.

- Faz dizilişi.

- Güç kaybı.

- Bireysel faz kaybı.

- Şebeke frekansı.

Akım

•

- Çok yüksek başlatma süresi.

- Akım dengesizliği.

- Düşük akım.

- Ani aşırı akım.

Termal

•

- Motor termistörü.

- Motor aşırı yüklü.

- By-Pass kontaktörü aşırı yüklü.

- Isı alıcı sıcaklığı.

İletişim

•

- Ağ iletişimleri.

- Başlatıcı iletişimleri.

Dış

•

- Giriş alarmı.

Başlatıcı

•

- Bireysel kısa devreli tristör.

- Batarya/saat.

1 1

MCD 5

- -

0021 = 21 A, AC53b 3-30:330 0037 = 37 A, AC53b 3-30:330 0043 = 43 A, AC53b 3-30:330 0053 = 53 A, AC53b 3-30:330

0068 = 68 A, AC53b 3-30:570 0084 = 84 A, AC53b 3-30:570

0089 = 89 A, AC53b 3-30:570 0105 = 105 A, AC53b 3-30:570 0131 = 131 A, AC53b 3-30:570 0141 = 141 A, AC53b 3-30:570 0195 = 195 A, AC53b 3-30:570 0215 = 215 A, AC53b 3-30:570 0245 = 245 A, AC53b 3-30:570 0331 = 331 A, AC53b 3-30:570 0396 = 396 A, AC53b 3-30:570 0469 = 469 A, AC53b 3-30:570 0525 = 525 A, AC53b 3-30:570 0632 = 632 A, AC53b 3-30:570 0744 = 744 A, AC53b 3-30:570 0826 = 826 A, AC53b 3-30:570

0961 = 961 A, AC53b 3-30:570

00 = IP00 20 = IP20

G1 = 0021 ~ 0105 A G2 = 0131 ~ 0215 A G3 = 0245 ~ 0396 A G4 = 0360 ~ 0961 A G5 = 1200 ~ 1600 A

0245 = 245 A, AC53a 3-30:50-6 0360 = 360 A, AC53a 3-30:50-6 0380 = 380 A, AC53a 3-30:50-6 0428 = 428 A, AC53a 3-30:50-6 0595 = 595 A, AC53a 3-30:50-6 0619 = 619 A, AC53a 3-30:50-6 0790 = 790 A, AC53a 3-30:50-6

0927 = 927 A,AC53a 3-30:50-6

1200 = 1200 A, AC53a 3-30:50-6 1410 = 1410 A, AC53a 3-30:50-6 1600 = 1600 A, AC53a 3-30:50-6

177HA382.11

Current rating

B = Bypassed

C = Non-bypassed

Mains voltage T5 = 200 - 525 VAC T7 = 380 - 690 VAC

Frame size

= Not selectable

Not used

IP rating

Control voltage

CV1 = 24 VAC/VDC

CV2 = 110-120 VAC or 220-240 VAC

Giriş

VLT® Soft Starter MCD 500

1.1.3 Tür Kodu

Çizim 1.1 Tür Kodu Sipariş Formu

Giriş Kullanım Kılavuzu

1.1.4 Sipariş Numaraları

Besleme voltajı T5, 200–525 V AC

Kontrol beslemesi CV1, 24 V AC/V DC CV2, 110–120 veya 220–240 V AC

G1B

G2B

G3C MCD5-0245C 175G5512 MCD5-0245C-T5-G3X-00-CV1 175G5537 MCD5-0245C-T5-G3X-00-CV2

G3B

G4B

G4C

G5C

Amper gücü Sipariş numarası Tür kodu Sipariş numarası Tür kodu

MCD5-0021B 175G5500 MCD5-0021B-T5-G1X-20-CV1 175G5525 MCD5-0021B-T5-G1X-20-CV2 MCD5-0037B 175G5501 MCD5-0037B-T5-G1X-20-CV1 175G5526 MCD5-0037B-T5-G1X-20-CV2 MCD5-0043B 175G5502 MCD5-0043B-T5-G1X-20-CV1 175G5527 MCD5-0043B-T5-G1X-20-CV2 MCD5-0053B 175G5503 MCD5-0053B-T5-G1X-20-CV1 175G5528 MCD5-0053B-T5-G1X-20-CV2 MCD5-0068B 175G5504 MCD5-0068B-T5-G1X-20-CV1 175G5529 MCD5-0068B-T5-G1X-20-CV2 MCD5-0084B 175G5505 MCD5-0084B-T5-G1X-20-CV1 175G5530 MCD5-0084B-T5-G1X-20-CV2 MCD5-0089B 175G5506 MCD5-0089B-T5-G1X-20-CV1 175G5531 MCD5-0089B-T5-G1X-20-CV2 MCD5-0105B 175G5507 MCD5-0105B-T5-G1X-20-CV1 175G5532 MCD5-0105B-T5-G1X-20-CV2 MCD5-0131B 175G5508 MCD5-0131B-T5-G2X-00-CV1 175G5533 MCD5-0131B-T5-G2X-00-CV2 MCD5-0141B 175G5509 MCD5-0141B-T5-G2X-00-CV1 175G5534 MCD5-0141B-T5-G2X-00-CV2 MCD5-0195B 175G5510 MCD5-0195B-T5-G2X-00-CV1 175G5535 MCD5-0195B-T5-G2X-00-CV2 MCD5-0215B 175G5511 MCD5-0215B-T5-G2X-00-CV1 175G5536 MCD5-0215B-T5-G2X-00-CV2

MCD5-0245B 134N9344 MCD5-0245B-T5-G3X-00-CV1 134N9345 MCD5-0245B-T5-G3X-00-CV2 MCD5-0331B 134N9348 MCD5-0331B-T5-G3X-00-CV1 134N9349 MCD5-0331B-T5-G3X-00-CV2 MCD5-0396B 134N9352 MCD5-0396B-T5-G3X-00-CV1 134N9353 MCD5-0396B-T5-G3X-00-CV2 MCD5-0469B 134N9356 MCD5-0469B-T5-G4X-00-CV1 134N9357 MCD5-0469B-T5-G4X-00-CV2 MCD5-0525B 134N9360 MCD5-0525B-T5-G4X-00-CV1 134N9361 MCD5-0525B-T5-G4X-00-CV2 MCD5-0632B 134N9364 MCD5-0632B-T5-G4X-00-CV1 134N9365 MCD5-0632B-T5-G4X-00-CV2 MCD5-0744B 134N9368 MCD5-0744B-T5-G4X-00-CV1 134N9369 MCD5-0744B-T5-G4X-00-CV2 MCD5-0826B 134N9372 MCD5-0826B-T5-G4X-00-CV1 134N9373 MCD5-0826B-T5-G4X-00-CV2 MCD5-0961B 134N9376 MCD5-0961B-T5-G4X-00-CV1 134N9377 MCD5-0961B-T5-G4X-00-CV2 MCD5-0360C 175G5513 MCD5-0360C-T5-G4X-00-CV1 175G5538 MCD5-0360C-T5-G4X-00-CV2 MCD5-0380C 175G5514 MCD5-0380C-T5-G4X-00-CV1 175G5539 MCD5-0380C-T5-G4X-00-CV2 MCD5-0428C 175G5515 MCD5-0428C-T5-G4X-00-CV1 175G5540 MCD5-0428C-T5-G4X-00-CV2 MCD5-0595C 175G5516 MCD5-0595C-T5-G4X-00-CV1 175G5541 MCD5-0595C-T5-G4X-00-CV2 MCD5-0619C 175G5517 MCD5-0619C-T5-G4X-00-CV1 175G5542 MCD5-0619C-T5-G4X-00-CV2 MCD5-0790C 175G5518 MCD5-0790C-T5-G4X-00-CV1 175G5543 MCD5-0790C-T5-G4X-00-CV2 MCD5-0927C 175G5519 MCD5-0927C-T5-G4X-00-CV1 175G5544 MCD5-0927C-T5-G4X-00-CV2 MCD5-1200C 175G5520 MCD5-1200C-T5-G5X-00-CV1 175G5545 MCD5-1200C-T5-G5X-00-CV2 MCD5-1410C 175G5523 MCD5-1410C-T5-G5X-00-CV1 175G5546 MCD5-1410C-T5-G5X-00-CV2 MCD5-1600C 175G5524 MCD5-1600C-T5-G5X-00-CV1 175G5547 MCD5-1600C-T5-G5X-00-CV2

1 1

Tablo 1.2 Sipariş Numaraları, T5, 200–525 V AC

Giriş

VLT® Soft Starter MCD 500

G1B

G2B

G3C MCD5-0245C 175G5560 MCD5-0245C-T7-G3X-00-CV1 175G5583 MCD5-0245C-T7-G3X-00-CV2

G3B

G4B

G4C

G5C

Besleme voltajı T7, 380–690 V AC

Kontrol beslemesi CV1, 24 V AC/V DC CV2, 110–120 veya 220–240 V AC

Amper gücü Sipariş numarası Tür kodu Sipariş numarası Tür kodu

MCD5-0021B 175G5548 MCD5-0021B-T7-G1X-20-CV1 175G5571 MCD5-0021B-T7-G1X-20-CV2 MCD5-0037B 175G5549 MCD5-0037B-T7-G1X-20-CV1 175G5572 MCD5-0037B-T7-G1X-20-CV2 MCD5-0043B 175G5550 MCD5-0043B-T7-G1X-20-CV1 175G5573 MCD5-0043B-T7-G1X-20-CV2 MCD5-0053B 175G5551 MCD5-0053B-T7-G1X-20-CV1 175G5574 MCD5-0053B-T7-G1X-20-CV2 MCD5-0068B 175G5552 MCD5-0068B-T7-G1X-20-CV1 175G5575 MCD5-0068B-T7-G1X-20-CV2 MCD5-0084B 175G5553 MCD5-0084B-T7-G1X-20-CV1 175G5576 MCD5-0084B-T7-G1X-20-CV2 MCD5-0089B 175G5554 MCD5-0089B-T7-G1X-20-CV1 175G5577 MCD5-0089B-T7-G1X-20-CV2 MCD5-0105B 175G5555 MCD5-0105B-T7-G1X-20-CV1 175G5578 MCD5-0105B-T7-G1X-20-CV2 MCD5-0131B 175G5556 MCD5-0131B-T7-G2X-00-CV1 175G5579 MCD5-0131B-T7-G2X-00-CV2 MCD5-0141B 175G5557 MCD5-0141B-T7-G2X-00-CV1 175G5580 MCD5-0141B-T7-G2X-00-CV2 MCD5-0195B 175G5558 MCD5-0195B-T7-G2X-00-CV1 175G5581 MCD5-0195B-T7-G2X-00-CV2 MCD5-0215B 175G5559 MCD5-0215B-T7-G2X-00-CV1 175G5582 MCD5-0215B-T7-G2X-00-CV2

MCD5-0245B 134N9346 MCD5-0245B-T7-G3X-00-CV1 134N9347 MCD5-0245B-T7-G3X-00-CV2 MCD5-0331B 134N9350 MCD5-0331B-T7-G3X-00-CV1 134N9351 MCD5-0331B-T7-G3X-00-CV2 MCD5-0396B 134N9354 MCD5-0396B-T7-G3X-00-CV1 134N9355 MCD5-0396B-T7-G3X-00-CV2 MCD5-0469B 134N9358 MCD5-0469B-T7-G4X-00-CV1 134N9359 MCD5-0469B-T7-G4X-00-CV2 MCD5-0525B 134N9362 MCD5-0525B-T7-G4X-00-CV1 134N9363 MCD5-0525B-T7-G4X-00-CV2 MCD5-0632B 134N9366 MCD5-0632B-T7-G4X-00-CV1 134N9367 MCD5-0632B-T7-G4X-00-CV2 MCD5-0744B 134N9370 MCD5-0744B-T7-G4X-00-CV1 134N9371 MCD5-0744B-T7-G4X-00-CV2 MCD5-0826B 134N9374 MCD5-0826B-T7-G4X-00-CV1 134N9375 MCD5-0826B-T7-G4X-00-CV2 MCD5-0961B 134N9378 MCD5-0961B-T7-G4X-00-CV1 134N9379 MCD5-0961B-T7-G4X-00-CV2 MCD5-0360C 175G5561 MCD5-0360C-T7-G4X-00-CV1 175G5584 MCD5-0360C-T7-G4X-00-CV2 MCD5-0380C 175G5562 MCD5-0380C-T7-G4X-00-CV1 175G5585 MCD5-0380C-T7-G4X-00-CV2 MCD5-0428C 175G5563 MCD5-0428C-T7-G4X-00-CV1 175G5586 MCD5-0428C-T7-G4X-00-CV2 MCD5-0595C 175G5564 MCD5-0595C-T7-G4X-00-CV1 175G5587 MCD5-0595C-T7-G4X-00-CV2 MCD5-0619C 175G5565 MCD5-0619C-T7-G4X-00-CV1 175G5588 MCD5-0619C-T7-G4X-00-CV2 MCD5-0790C 175G5566 MCD5-0790C-T7-G4X-00-CV1 175G5589 MCD5-0790C-T7-G4X-00-CV2 MCD5-0927C 175G5567 MCD5-0927C-T7-G4X-00-CV1 175G5590 MCD5-0927C-T7-G4X-00-CV2 MCD5-1200C 175G5568 MCD5-1200C-T7-G5X-00-CV1 175G5591 MCD5-1200C-T7-G5X-00-CV2 MCD5-1410C 175G5569 MCD5-1410C-T7-G5X-00-CV1 175G5592 MCD5-1410C-T7-G5X-00-CV2 MCD5-1600C 175G5570 MCD5-1600C-T7-G5X-00-CV1 175G5593 MCD5-1600C-T7-G5X-00-CV2

Tablo 1.3 Sipariş Numaraları, T7, 380–690 V AC

Güvenlik Kullanım Kılavuzu

2 Güvenlik

2.1 Güvenlik

Bu kılavuzda aşağıdaki simgeler kullanılmıştır:

UYARI

Ölüme veya ciddi yaralanmalara neden olabilen olası tehlikeli durumları gösterir.

DİKKAT

Küçük veya orta ölçekli yaralanmalara neden olabilen olası tehlikeli durumları gösterir. Tehlikeli uygulamalara karşı alarm vermek için de kullanılabilir.

DUYURU!

Donanım veya eşya hasarına neden olabilecek durumlar da dahil önemli bilgileri gösterir.

2.1.1 Kalifiye Personel

Sürücünün sorunsuz ve güvenli çalışması için sürücünün doğru ve güvenilir taşıma, depolama, kurulum, kullanım ve bakımı gereklidir. Yalnızca ehliyetli personelin bu ekipmanı kurmasına ve çalıştırmasına izin verilir.

Uzman personel, ilgili yasalara ve düzenlemelere göre ekipmanı, sistemleri ve devreleri kurma, kullanıma alma ve bakımını yapma yetkisi olan eğitimli çalışan olarak tanımlanır. Ek olarak, personel bu kılavuzda açıklanan yönergeleri ve güvenlik önlemlerini biliyor olmalıdır.

UYARI

UYGUN TOPRAKLAMA

Onarım işine başlamadan önce kontrollü başlatıcıyı şebeke voltajından çıkarın. Yerel elektrik güvenliği yasasına uygun olarak topraklama yapmak ve yan devre koruması oluşturmak kontrollü başlatıcı kurulumunu yapan kişinin sorumluluğundadır.

VLT® Soft Starter MCD 500'ün çıkışına güç faktörü düzeltme kondansatörleri bağlamayın. Statik güç faktörü varsa kontrollü başlatıcının besleme tarafına bağlanmalıdır.

UYARI

HEMEN BAŞLATMA

Oto. modunda, kontrollü başlatıcı şebekeye bağlıyken motor uzaktan (uzak girişler aracılığıyla) kontrol edilebilir. MCD5-0021B ~ MCD5-0961B: Taşıma, mekanik şok veya kötü kullanım by-pass kontaktörünün iletken duruma geçmesine yol açabilir.

Taşımadan sonra kullanıma alındığında veya işletime başladığında motorun hemen başlamasını engellemek için:

Güç vermeden önce kontrol beslemesinin her

•

uygulandığından her zaman emin olun.

Güç vermeden önce kontrol beslemesi

•

uygulamak kontaktör durumunun başlatıldı olmasını sağlar.

2 2

UYARI

ŞOK TEHLİKESİ

VLT® Soft Starter MCD 500 şebeke voltajına bağlandığında tehlikeli voltajlar içerir. Yalnızca kalifiye bir elektrik teknisyeni elektrik kurulumunu gerçekleştirmelidir. Motor veya kontrollü başlatıcının hatalı kurulumu donanıma zarar verebilir, ciddi yaralanmalara veya ölüme yol açabilir. Bu kullanım kılavuzundaki talimatlara ve yerel elektrik güvenliği yasasına uyun. Modeller MCD5-0360C ~ MCD5-1600C: Birim şebeke voltajına bağlıyken bara ve ısı alıcıyı canlı parçalar olarak ele alın (kontrollü başlatıcı alarm verdiğinde veya komut beklediğinde de bunu uygulayın).

Güvenlik

VLT® Soft Starter MCD 500

UYARI

İSTENMEYEN BAŞLATMA

Kontrollü başlatıcı, AC şebekesine, DC beslemesine veya yük paylaşımına bağlandığında, motor herhangi bir zamanda başlayabilir. Programlama, servis veya onarım işi sırasındaki istenmeyen başlatma ölüm, ciddi yaralanma veya mal hasarına neden olabilir. Motor harici bir anahtar, bir fieldbus komutu, LCP ya da LOP'tan bir giriş referans sinyali ile, kullanarak uzaktan kullanım aracılığıyla ya da bir hata koşulunun giderilmesiyle başlatılabilir.

Motorun istenmeden çalışmasını önlemek için:

Parametreleri programlamadan önce LCP

•

üzerindeki [O]/[Reset] düğmesine basın.

Kontrollü başlatıcının şebekeden bağlantısını

•

kesin.

Kontrollü başlatıcıyı AC şebekesine, DC

•

beslemesine veya yük paylaşımına bağlamadan önce tamamen kablolayıp kontrollü başlatıcıyı, motoru ve herhangi bir sürücü teçhizatını montajlayın.

Kullanım kılavuzundaki örnekler ve çizimler yalnızca görsel amaçlar içindir. Bu kullanım kılavuzundaki bilgiler önceden bildirilmeden her an değişikliğe tabi tutulabilir. Bu ekipmanın kullanımı veya uygulamasından kaynaklı doğrudan, dolaylı veya sonuçsal hasarların sorumluluğu veya yükümlülüğü kesinlikle kabul edilmez.

UYARI

PERSONEL GÜVENLİĞİ

Kontrollü başlatıcı güvenlik aygıtı değildir ve elektriksel yalıtım sağlamaz veya besleme bağlantısını kesmez.

Yalıtım gerekliyse kontrollü başlatıcı temel

•

kontaktör ile birlikte kurulmalıdır.

Personel güvenliği için başlat veya durdur

•

işlevlerine güvenmeyin. Kontrollü başlatıcının şebeke beslemesindeki, motor bağlantısındaki veya elektroniklerdeki arızalar istenmeyen motor başlatmasına veya durdurulmasına yol açabilir.

Kontrollü başlatıcının elektroniklerinde bir arıza

•

gerçekleşirse durmuş bir motor çalışmaya başlayabilir. Besleme şebekesindeki geçici bir arıza veya motor bağlantısının kesilmesi durmuş bir motorun çalışmasına yol açabilir.

Personelin ve ekipmanın güvenliğini sağlamak için harici güvenlik sistemiyle yalıtım aygıtını kontrol edin.

DUYURU!

Herhangi bir parametre ayarını değiştirmeden önce mevcut parametreyi MCD PC Yazılımı veya Kullanıcı Ayarını Kaydet işlevini kullanarak bir dosyaya kaydedin.

DUYURU!

Oto. başlat özelliğini dikkatle kullanın. İşletimden önce oto. başlat özelliğine ilişkin notların tümünü okuyun.

177HA427.10

Kurulum Kullanım Kılavuzu

3 Kurulum

3.1 Mekanik Tesisat

3 3

1 MCD5-0021B - MCD5-0215B: Kontrollü başlatıcılar arasında 100 mm (3,94 inç) mesafe bırakın.

MCD5-0245B - MCD5-0961B: Kontrollü başlatıcılar arasında 200 mm (7,88 inç) mesafe bırakın. MCD5-0245C: Kontrollü başlatıcılar arasında 100 mm (3,94 inç) mesafe bırakın. MCD5-0360C - MCD5-1600C: Kontrollü başlatıcılar arasında 200 mm (7,88 inç) mesafe bırakın.

2 MCD5-0021B - MCD5-0215B: Kontrollü başlatıcı ile katı yüzey arasında 50 mm (1,97 inç) boşluk bırakın.

MCD5-0245B - MCD5-0961B: Kontrollü başlatıcılar arasında 200 mm (7,88 inç) mesafe bırakın. MCD5-0245C: Kontrollü başlatıcı ile katı yüzey arasında 100 mm (3,94 inç) boşluk bırakın. MCD5-0360C - MCD5-1600C: Kontrollü başlatıcı ile katı yüzey arasında 200 mm (7,88 inç) boşluk bırakın.

3 Kontrollü başlatıcıyı yandan montajlamak da mümkündür. Kontrollü başlatıcı nominal akımını %15 azaltın. 4 İletişim modülleri olmadan montajlanırsa kontrollü başlatıcılar boşluk bırakılmadan yan yana montajlanabilir.

Çizim 3.1 Tesisattaki Boşluklar ve Azaltma Değerleri

177HA514.10

Kurulum

VLT® Soft Starter MCD 500

3.2 Boyut ve Ağırlık

Model A [mm] (inç) B [mm] (inç) C [mm] (inç) D [mm] (inç) E [mm] (inç) Ağırlık [kg] (pound)

MCD5-0021B MCD5-0037B MCD5-0043B MCD5-0053B MCD5-0068B MCD5-0084B MCD5-0089B MCD5-0105B MCD5-0131B MCD5-0141B MCD5-0195B MCD5-0215B MCD5-0245B MCD5-0331B MCD5-0396B MCD5-0469B MCD5-0525B MCD5-0632B MCD5-0744B MCD5-0826B MCD5-0961B MCD5-0245C 460 (18.1) 400 (15.0) 390 (15.4) 320 (12.6) 279 (11.0) 23.9 (52.7) MCD5-0360C MCD5-0380C MCD5-0428C MCD5-0595C MCD5-0619C MCD5-0790C MCD5-0927C

295 (11,6) 278 (10,9) 150 (5,9) 124 (4,9)

438 (17,2) 380 (15,0) 275 (10,8) 248 (9,8) 250 (9,8) 14.9 (32,8)

440 (17,3) 392 (15,4) 424 (16,7) 376 (14,8) 296 (11,7)

640 (25.2) 600 (23.6) 433 (17.0) 320 (12.6) 295 (11,6)

689 (27.1) 522 (20.5) 430 (16.9) 320 (12.6) 300 (11.8)

183 (7,2) 4.2 (9,3)

4.5 (9,9)

213 (8,14)

4.9 (10,8)

26 (57,2)

30.2 (66,6)

49.5 (109.1)

60.0 (132.3)

35 (77.2)

45 (99.2)

Kurulum Kullanım Kılavuzu

Model A [mm] (inç) B [mm] (inç) C [mm] (inç) D [mm] (inç) E [mm] (inç) Ağırlık [kg] (pound)

MCD5-1200C

856 (33.7) 727 (28.6) 585 (23.0) 500 (19.7) 364 (14.3) 120 (264.6)MCD5-1410C

MCD5-1600C

Çizim 3.2 Boyut ve Ağırlık

3 3

1 7 7 H A 5 0 4 . 1 0

S t a r t / s t o p

R e s e t

S t a r t

S t o p

R e s e t

S t a r t

S t o p

R e s e t

1 5

1 6

1 7

1 8

2 5

1 8

1 5

1 6

1 7

1 8

2 5

1 8

1 5

1 6

1 7

1 8

2 5

1 8

Elektrik Tesisatı

4 Elektrik Tesisatı

VLT® Soft Starter MCD 500

4.1 Kontrol Kabloları

4.1.1 Kontrollü Başlatıcı Kontrol Yolları

VLT® Soft Starter MCD 500 üç şekilde kontrol edilebilir:

LCP'deki tuşlara basarak.

•

Uzak girişler aracılığıyla.

•

Seri iletişim bağlantısı aracılığıyla.

•

Kontrollü başlatıcı her zaman yerel başlatma veya durdurma komutlarına yanıt verir (LCP'deki [Hand On] ve [O] tuşları aracılığıyla). [Auto On] tuşuna basarak uzaktan denetimi seçin (kontrollü başlatıcı uzak girişlerden gelen komutları kabul eder). Uzak modunda, Auto ON LED açıktır. El ile modunda, kontrollü başlatıcı başlatılıyor veya çalışıyorsa Hand-On LED açıktır. Kontrollü başlatıcı durdurulduysa veya durmuşsa O LED açıktır.

4.1.2 Kontrol Terminalleri

Kontrol terminalleri 2,5 mm2 (14 AWG) ekli terminal blokları kullanır. Farklı modeller farklı terminaller için farklı kontrol voltajı gerektirir:

CV1 (24 V AC/V DC): A5, A6.

•

CV2 (110–120 V AC): A5, A6.

•

CV2 (220–240 V AC): A4, A6.

•

DUYURU!

SELV ekstra düşük voltaj yoluyla koruma sağlar. Elektrik beslemesi SELV türündeyse ve kurulum SELV beslemeleri hakkındaki yerel/ulusal düzenlemelere uygun yapıldıysa şoka karşı koruma sağlanır.

DUYURU!

Galvanik (emniyetli) yalıtım yüksek yalıtım gereklilikleri sağlanarak ve uygun kaçak/boşluk mesafeleri bırakılarak elde edilir. Bu gereklilikler IEC 61140 standardında açıklanmıştır. Elektriksel yalıtımı oluşturan bileşenlerin yüksek yalıtım gereklilikleriyle ve IEC 61140'ta açıklanan uygun testlerle de uyumludur.

4.1.3 Uzaktan Girişler

Kontrollü başlatıcının uzaktan denetim için 3 sabit girişi bulunur. Düşük voltaj, düşük akım işletimi için nominal kontaklarla bu girişleri denetleyin.

1 2-telli denetim 2 3-telli denetim 3 4-telli denetim

Çizim 4.2 2-, 3-, and 4-telli Denetim

Çizim 4.1 Kontrol Terminallerine Kablo Tesisatı

DUYURU!

Termistör kullanmadan 05 ve 06 terminallerini kısa devre yaptırmayın.

Sıfırlama girişi normal olarak açılır veya kapanır. Konfigürasyonu seçmek için parametre 3-8 Uzaktan Sıfırlama Mantığını kullanın.

UYARI

ŞOK TEHLİKESİ

Kontrol terminalleri ve röle terminallerinin tümü SELV (güvenli Ekstra Düşük Voltaj) ile uyumludur. Bu koruma 400 V üzerindeki topraklı delta ayağa uygulanmaz.

SELV'i korumak için denetim terminallerine yapılan tüm bağlantıların PELV olması gerekir (örneğin, termistör motordan güçlendirilmeli/iki kez yalıtılmalıdır).

Kontrol girişi terminallerine voltaj uygulamayın. Bu terminaller etkin 24 V DC girişlerdir ve potansiyelsiz kontaklarla kontrol edilmelidir.

Şebeke voltajı ve motor kablolarından kontrol

•

girişlerine giden kabloları ayırın.

177HA646.10

177HA647.10

177HA648.10

177HA649.10

5 mm

15 mm

28 mm

11 mm

(M10)

177HA643.10

6 mm

15 mm

28 mm

11 mm

(M10)

177HA644.10

13 mm

12 mm

32 mm

11 mm

(M10)

177HA645.10

Elektrik Tesisatı Kullanım Kılavuzu

4.1.4 Seri İletişim

El ile modunda seri iletişim ağıyla kontrol her zaman etkindir ve uzak denetim modunda etkinleştirilebilir veya devreden çıkarılabilir (bkz. parametre 3-2 Uzaktan İletişim) Seri iletişim ağıyla kontrol isteğe bağlı iletişim modülü gerektirir.

4.1.5 Topraklama Terminali

Topraklama terminalleri kontrollü başlatıcının arkasında yer alır.

MCD5-0021B - MCD5-0105B aygıtlarının giriş

•

tarafında (üstte) 1 terminali vardır.

MCD5-0131B - MCD5-0961B ve MCD5-0245C -

•

MCD5-1600C aygıtlarının 2 terminali vardır; 1 giriş tarafında (üstte) ve 1 çıkış tarafında (altta).

Kablo boyutu: 6–50 mm2 (AWG 10-1/0) Tork: 4 Nm (35,4 inç-lb)

4.1.6 Güç Bağlantı Uçları

DUYURU!

Personel güvenliği için MCD5-0105B'ye kadar olan modüllerde açılır kapanır kanatçıklar güç terminallerini korur. Geniş kablolar kullanırken bu kanatçıkların koparılması gerekebilir.

DUYURU!

Bazı birimler alüminyum baralar kullanır. Güç bağlantısı uçlarını bağlarken yüzey kontak alanını tamamen temizleyin (zımpara veya paslanmaz çelik fırça kullanarak) ve aşınmayı önlemek için uygun bir ekleme bileşeni kullanın.

Yalnızca 75 °C (167°F) veya daha yüksek değerde kullanılan bakır damarlı veya katı iletkenler kullanın.

14 mm (0,55 inç)

Tork T20 x 150

Düz 7 mm x 150

4 4

MCD5-0021B - MCD5-0105B

38 Nm (336,3 inç-lb)

MCD5-0131B MCD5-0141B - MCD5-0215B MCD5-0245B

38 Nm (336,3 inç-lb) 38 Nm (336, inç-lb)

MCD5-0331B - MCD5-0396B MCD5-0469B - MCD5-0961B MCD5-0245C

MCD5-0360C - MCD5-0927C MCD5-1200C - MCD5-1600C

Tablo 4.1 Güç Bağlantısı Uçlarının Ölçümleri ve Torkları

1/L1, 3/L2, 5/L3

2/T1, 4/T2, 6/T3

177HA686.10

1/L1 3/L2 5/L3

2/T1 4/T2 6/T3

177HA687.10

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

177HA688.10

Elektrik Tesisatı

VLT® Soft Starter MCD 500

4.1.7 Parmak Koruma Seti

DUYURU!

IP00 kontrollü başlatıcıların (MCB5-131B ve üstü) kurulumunda personel güvenliği için parmak koruyucular tasarlanmıştır. Elektrikli devrelere kazara temasın önüne geçmek için parmak koruyucular kontrollü başlatıcı terminallerinin üzerine takılır. Parmak koruyucular doğru

şekilde takıldığında IP20 koruması sağlar.

MCD5-0131B - MCD5-0215B: 175G5662.

•

MCD5-0245B - MCD5-0396B: 175G5730.

•

MCD5-0469B - MCD5-0961B: 175G5731.

•

MCD5-245C: 175G5663.

•

MCD5-0360C - MCD5-0927C: 175G5664.

•

MCD5-1200C - MCD5-1600C: 175G5665.

•

Çizim 4.3 MCD5-0021B - MCD5-0105B, 21–105 A

DUYURU!

UL uyumlu olmak içim MCD5-0131B - MCD5-0396B modelleri parmak koruyucular gerektirmektedir.

4.2 Güç Girişi ve Çıkışı Konfigürasyonları

4.2.1 İçten By-pass Edilen Modeller (MCD5-0021B - MCD5-0961B)

MCD5-0021B ile MCD5-0215B arasındaki modellerde birimin üstünde güç girişleri ve altında da çıkışları bulunur.

MCD5-0245B ile MCD5-0396B arasındaki içten by-pass edilen modellerde birimin altında çıkış baraları ve hem üstünde hem de altında da giriş baraları yer alır. AC beslemesi bağlanabilir:

Üst giriş/alt çıkış.

•

Alt giriş/alt çıkış

•

MCD5-0469B ile MCD5-0961B arasındaki içten by-pass edilen modellerde birimin hem üstünde hem de altında giriş ve çıkış baraları yer alır. AC beslemesi bağlanabilir:

Üst giriş/alt çıkış.

•

Üst giriş/alt çıkış.

•

Alt giriş/alt çıkış.

•

Alt giriş/üst çıkış.

•

Çizim 4.4 MCD5-0131B - MCD5-0215B, 131–215 A

Çizim 4.5 MCD5-0245B - MCD5-0396B, 245–396 A

20.0

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

177HA650.11

177HA651.10

1/L1 3/L2 5/L3

T1B T2B T3B

2/T1 4/T2 6/T3

(L1B L2B L3B)

1/L1 3/L2 5/L3

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

(L1B L2B L3B)

2/T1 4/T2 6/T3

(L1B L2B L3B)

1/L1 3/L2 5/L3

2/T1 4/T2 6/T3

1/L1 3/L2 5/L3

(L1B L2B L3B)

2/T1 4/T2 6/T3

177HA652.10

Elektrik Tesisatı Kullanım Kılavuzu

Çizim 4.6 MCD5-0469B - MCD5-0961B, 469–961 A

4.2.3 MCD5-0360C - MCD5-1600C

MCD5-0360C - MCD5-1600C'de giriş baraları üzerinde özel by-pass terminalleri bulunur. By-pass terminalleri şunlardır:

L1B.

•

L2B.

•

L3B.

•

By-pass edilmeyen modeller olan MCD5-0360C MCD5-1600C'deki baralar istenildiği şekilde üst veya alt giriş ve çıkış için ayarlanabilir. Adım adım yönergeleri görmek için bkz. bölüm 12 Bara Ayarlama Prosedürü (MCD5-0360C ila MCD5-1600C arası). Kontrollü başlatıcılar üst giriş/alt çıkış olarak üretilir.

DUYURU!

MCD5-0360C - MCD5-1600C modellerinin UL uyumlu olması için üst giriş/alt çıkış veya üst çıkış/alt giriş şeklinde montajlayın. Daha fazla bilgi için bkz. bölüm 11.1 UL Uyumlu Kurulum.

4 4

4.2.2 MCD5-0245C

MCD5-0245C'de birimin altında özel by-pass terminalleri bulunur. By-pass terminalleri şunlardır:

•

Çizim 4.7 MCD5-0245C, 245 A üzerindeki by-pass terminalleri

T1B.

T2B.

T3B.

Çizim 4.8 By-pass Terminallerinin Yeri, MCD5-0360C MCD5-1600C, 360-1600 A

4.3 Motor Bağlantısı

VLT® Soft Starters MCD 500, motora hizalı veya yıldız-üçgen şeklinde bağlanabilir (aynı zamanda 3-telli ve 6-telli bağlantı olarak da adlandırılır). Yıldız-üçgen bağlantıda, parametre 1-1 Motor Tam Yük Akımı bölümüne motor tam yük akımını girin. MCD 500 bu veriye bağlı olarak yıldızüçgeni otomatik olarak hesaplar. Parametre 15-7 Motor Bağlantıları varsayılan olarak Oto. Tanıla şeklinde ayarlıdır ve kontrollü başlatıcıyı yıldız-üçgen veya hizalı olarak zorlamak için ayarlanabilir.

177HA430.12

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

K1 F1

177HA429.12

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

K1 F1

Elektrik Tesisatı

VLT® Soft Starter MCD 500

4.3.1 Kurulumun Test Edilmesi

4.3.2.2 By-pass edilmeyen

The VLT® Soft Starter MCD 500 test için küçük bir motora bağlanabilir. Bu test esnasında kontrol girişi ve röle çıkışı koruması ayarları test edilebilir. Bu test modu kontrollü başlatma veya kontrollü durdurma performansını test etmek için uygun değildir.

Test motorunun minimum FLC değeri kontrollü başlatıcının minimum FLC değerinin %2'sidir (bkz. bölüm 4.5 Minimum ve Maksimum Akım Ayarları).

DUYURU!

Kontrollü başlatıcıyı küçük bir motorla test ederken parametre 1-1 Motor FLC'yi izin verilebilir minimum değere ayarlayın. İçten by-pass edilen modellerde harici by-pass kontaktörüne gerek yoktur.

4.3.2 Hizalı Kurulum

4.3.2.1 İçten By-pass Edilen

K1 Temel kontaktör (isteğe bağlı) F1

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

Çizim 4.10 Hizalı Kurulum, By-pass Edilmeyen

Yarı iletken sigortalar (isteğe bağlı)

K1 Temel kontaktör (isteğe bağlı) F1

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

Çizim 4.9 Hizalı Kurulum, İçten By-pass Edilen

Yarı iletken sigortalar (isteğe bağlı)

4.3.2.3 Harici By-pass Edilen

By-pass edilmeyen modellerin, kontrollü başlatıcının koruma sağlamaya ve görüntüleme işlevlerine harici kontaktör aracılığıyla by-pass edildiğinde dahi devam edebilmesini sağlayan özel by-pass terminalleri vardır. Bypass kontaktörünü by-pass terminaline bağlayın ve Çalıştır için konfigüre edilmiş programlanabilir çıkış aracılığıyla kontrol edin (bkz. parametreler 4-1 ila 4-9).

DUYURU!

MCD5-0245C'deki by-pass terminalleri şunlardır:

T1B.

•

T2B.

•

T3B.

•

MCD5-0360C - MCD5-1600C'deki by-pass terminalleri şunlardır:

L1B.

•

L2B.

•

L3B.

•

Gerekirse sigortalar giriş tarafına kurulabilir.

177HA617.11

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

T1B

T2B

T3B

177HA431.12

6/T3

2/T1

5/L3

3/L2

1/L1

4/T2

L1B

L2B

L3B

6/T

2/T

4/T

U1(1) U2(4)

V1(2)

V2(5)

W1(3) W2(6)

5/L3

3/L2

1/L1

K1 F1

177HA501.11

Elektrik Tesisatı Kullanım Kılavuzu

K1 Temel kontaktör K2 By-pass kontaktörü (harici) F1

Yarı iletken sigortalar (isteğe bağlı)

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

4.3.3 Yıldız-Üçgen Kurulum

DUYURU!

VLT® Soft Starter MCD 500'ü yıldız-üçgen konfigürasyonda kurarken her zaman temel kontaktörü veya şönt alarm devre kesiciyi kurun.

DUYURU!

Yıldız-üçgen bağlantıda, parametre 1-1 Motor FLC bölümüne motor tam yük akımını girin. MCD 500 bu veriye bağlı olarak yıldız-üçgen akımını otomatik olarak hesaplar. Parametre 15-7 Motor Bağlantıları varsayılan olarak Oto. Tanıla şeklinde ayarlıdır ve kontrollü başlatıcıyı yıldız-üçgen veya hizalı olarak zorlamak için ayarlanabilir.

4.3.3.1 İçten By-pass Edilen

4 4

Çizim 4.11 Hizalı Kurulum, Harici By-pass Edilen, MCD5-0245C

K1 Temel kontaktör K2 By-pass kontaktörü (harici) F1

Yarı iletken sigortalar (isteğe bağlı)

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

K1 Temel kontaktör F1

Yarı iletken sigortalar (isteğe bağlı)

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

Çizim 4.13 Yıldız-Üçgen Kurulum, İçten By-pass Edilen

Çizim 4.12 Hizalı Kurulum, Harici By-pass Edilen, MCD5-0360 MCD5-1600C

177HA500.12

6/T

2/T

5/L

3/L

1/L

4/T

K1 F

U1(1 U2(4

V1(2

V2(5

W1( W2(

177HA618.11

6/T

2/T

5/L3

3/L2

1/L1

4/T

U1(1) U2(4)

V1(2)

V2(5)

W1(3) W2(6)

T2B

T1B

T3B

177HA502.12

6/T

2/T

5/L3

3/L2

1/L1

4/T

K1 F1

U1(1) U2(4)

V1(2)

V2(5)

W1(3) W2(6)

L2B

L1B

L3B

Elektrik Tesisatı

VLT® Soft Starter MCD 500

4.3.3.2 By-pass edilmeyen

K1 Temel kontaktör F1

Yarı iletken sigortalar (isteğe bağlı)

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

Çizim 4.14 Yıldız-Üçgen Kurulum, By-pass Edilmeyen

K1 Temel kontaktör K2 By-pass kontaktörü (harici) F1

Yarı iletken sigortalar (isteğe bağlı)

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

4.3.3.3 Harici By-pass Edilen

By-pass edilmeyen modellerin, kontrollü başlatıcının koruma sağlamaya ve görüntüleme işlevlerine harici bypass kontaktörü aracılığıyla by-pass edildiğinde dahi devam edebilmesini sağlayan özel by-pass terminalleri vardır. Bypass kontaktörünü by-pass terminaline bağlayın ve Çalıştır için konfigüre edilmiş programlanabilir çıkış aracılığıyla kontaktörü kontrol edin (bkz. parametreler 4-1 ila 4-9).

DUYURU!

MCD5-0245C'deki by-pass terminalleri şunlardır:

T1B.

•

T2B.

•

T3B.

•

MCD5-0360C - MCD5-1600C'deki by-pass terminalleri şunlardır:

L1B.

•

L2B.

•

L3B.

•

Gerekirse sigortalar giriş tarafına kurulabilir.

Çizim 4.15 Yıldız-Üçgen Kurulum, Harici By-pass Edilen, MCD5-0245C

K1 Temel kontaktör K2 By-pass kontaktörü (harici) F1

Yarı iletken sigortalar (isteğe bağlı)

1) Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

Çizim 4.16 Yıldız-Üçgen Kurulum, Harici By-pass Edilen, MCD5-0360C - MCD5-1600C

Elektrik Tesisatı Kullanım Kılavuzu

4.4 Akım Değerleri

Bu değer çizelgelerinde değinilmeyen işletim şartların altındaki değerler için yerel tedarikçinizle iletişime geçin.

Tüm değerler 1000 m (3281 fit) yüksekliğinde ve 40 °C (104 °F) ortam sıcaklığında hesaplanır.

4.4.1 Hizalı Bağlantı (By-pass Edilen)

DUYURU!

MCD5-0021B - MCD5-0961B modelleri içten by-pass edilmiştir. MCD5-0245C - MCD5-1600C modelleri için harici by-pass kontaktörü gerekir.

Tür kodu Amper gücü [A]

AC-53b 3-30:330 AC-53b 4-20:340 AC-53b 4.5-30:330

MCD5-0021B 21 17 15 MCD5-0037B 37 31 26 MCD5-0043B 43 37 30 MCD5-0053B 53 46 37

AC-53b 3-30:570 AC-53b 4-20:580 AC-53b 4.5-30:570

MCD5-0068B 68 55 47 MCD5-0084B 84 69 58 MCD5-0089B 89 74 61 MCD5-0105B 105 95 78 MCD5-0131B 131 106 90 MCD5-0141B 141 121 97 MCD5-0195B 195 160 134 MCD5-0215B 215 178 148 MCD5-0245B 245 194 169

MCD5-0245C 255 201 176

MCD5-0331B 331 266 229 MCD5-0360C 360 310 263 MCD5-0380C 380 359 299

MCD5-0396B 396 318 273 MCD5-0428C 430 368 309

MCD5-0469B 496 383 326

MCD5-0525B 525 425 364 MCD5-0595C 620 540 434 MCD5-0619C 650 561 455

MCD5-0632B 632 512 438 MCD5-0790C 790 714 579

MCD5-0744B 744 606 516

MCD5-0826B 826 684 571 MCD5-0927C 930 829 661

MCD5-0961B 961 796 664 MCD5-1200C 1200 1200 1071 MCD5-1410C 1410 1319 1114 MCD5-1600C 1600 1600 1353

4 4

Tablo 4.2 İçten By-pass Edilen Modeller

(

)

Elektrik Tesisatı

VLT® Soft Starter MCD 500

Çizim 4.17 By-pass Edilen İşletim için AC-53 Gücü

Tüm değerler 1000 m (3281 fit) yüksekliğinde ve 40 °C (104 °F) ortam sıcaklığında hesaplanır.

4.4.2 Hizalı Bağlantı (By-pass Edilmeyen/Sürekli)

Tür kodu Amper güçleri [A]

AC-53a 3-30:50-6 AC-53a 4-20:50-6 AC-53a 4.5-30:50-6

MCD5-0245C 245 195 171

MCD5-0360C 360 303 259

MCD5-0380C 380 348 292

MCD5-0428C 428 355 300

MCD5-0595C 595 515 419

MCD5-0619C 619 532 437

MCD5-0790C 790 694 567

MCD5-0927C 927 800 644

MCD5-1200C 1200 1135 983

MCD5-1410C 1410 1187 1023

MCD5-1600C 1600 1433 1227

Tablo 4.3 By-pass Edilmemiş Modeller

Çizim 4.18 Sürekli İşletim için AC-53 Gücü

Tüm değerler 1000 m (3281 fit) yüksekliğinde ve 40 °C (104 °F) ortam sıcaklığında hesaplanır.

Bu değer çizelgelerinde değinilmeyen işletim şartların altındaki değerler için yerel tedarikçiyle iletişime geçin.

Elektrik Tesisatı Kullanım Kılavuzu

4.4.3 Yıldız-Üçgen Bağlantı (By-pass Edilen)

DUYURU!

MCD5-0021B - MCD5-0961B modelleri içten by-pass edilmiştir. MCD5-0245C - MCD5-1600C modelleri için harici by-pass kontaktörü gerekir.

Tür kodu Amper güçleri [A]

AC-53b 3-30:330 AC-53b 4.20-:340 AC-53b 4.5-30:330

MCD5-0021B 32 26 22 MCD5-0037B 56 47 39 MCD5-0043B 65 56 45 MCD5-0053B 80 69 55

AC-53b 3-30:570 AC-53b 4-20:580 AC-53b 4.5-30:570

MCD5-0068B 102 83 71 MCD5-0084B 126 104 87 MCD5-0089B 134 112 92 MCD5-0105B 158 143 117 MCD5-0131B 197 159 136 MCD5-0141B 212 181 146 MCD5-0195B 293 241 201 MCD5-0215B 323 268 223 MCD5-0245B 368 291 254 MCD5-0245C 383 302 264 MCD5-0331B 497 400 343 MCD5-0360C 540 465 395 MCD5-0380C 570 539 449 MCD5-0396B 594 478 410 MCD5-0428C 645 552 463 MCD5-0469B 704 575 490 MCD5-0525B 787 637 546 MCD5-0595C 930 810 651 MCD5-0619C 975 842 683 MCD5-0632B 948 768 658 MCD5-0790C 1185 1072 869 MCD5-0744B 1116 910 774 MCD5-0826B 1239 1026 857 MCD5-0927C 1395 1244 992 MCD5-0961B 1441 1194 997 MCD5-1200C 1800 1800 1607 MCD5-1410C 2115 1979 1671 MCD5-1600C 2400 2400 2030

4 4

Tablo 4.4 By-pass Edilmiş Modeller

(

)

Elektrik Tesisatı

VLT® Soft Starter MCD 500

Çizim 4.19 By-pass Edilen İşletim için AC-53 Gücü

Tüm değerler 1000 m (3281 fit) yüksekliğinde ve 40 °C (104 °F) ortam sıcaklığında hesaplanır.

4.4.4 Yıldız-Üçgen Bağlantı (By-pass Edilmeyen/Sürekli)

Tür kodu Amper güçleri [A]

AC-53a 3-30:50-6 AC-53a 4-20:50-6 AC-53a 4.5-30:50-6

MCD5-0245C 368 293 257

MCD5-0360C 540 455 389

MCD5-0380C 570 522 438

MCD5-0428C 643 533 451

MCD5-0595C 893 773 629

MCD5-0619C 929 798 656

MCD5-0790C 1185 1042 851

MCD5-0927C 1391 1200 966

MCD5-1200C 1800 1702 1474

MCD5-1410C 2115 1780 1535

MCD5-1600C 2400 2149 1841

Tablo 4.5 By-pass Edilmemiş Modeller

Çizim 4.20 Sürekli İşletim için AC-53 Gücü

Tüm değerler 1000 m (3281 fit) yüksekliğinde ve 40 °C (104 °F) ortam sıcaklığında hesaplanır.

Bu değer çizelgelerinde değinilmeyen işletim şartların altındaki değerler için yerel tedarikçiyle iletişime geçin.

Elektrik Tesisatı Kullanım Kılavuzu

4.5 Minimum ve Maksimum Akım Ayarları

Minimum ve maksimum tam yük akımı ayarları modele göre belirlenir:

Hizalı bağlantı Yıldız-üçgen bağlantı

Model Minimum [A] Maksimum [A] Minimum [A] Maksimum [A]

MCD5-0021B 5 23 7 34 MCD5-0037B 9 43 13 64 MCD5-0043B 10 50 15 75 MCD5-0053B 11 53 16 79 MCD5-0068B 15 76 23 114 MCD5-0084B 19 97 29 145 MCD5-0089B 20 100 30 150 MCD5-0105B 21 105 32 157 MCD5-0131B 29 145 44 217 MCD5-0141B 34 170 51 255 MCD5-0195B 40 200 60 300 MCD5-0215B 44 220 66 330 MCD5-0331B 70 350 70 525 MCD5-0396B 85 425 85 638 MCD5-0469B 100 500 100 750 MCD5-0525B 116 580 116 870 MCD5-0632B 140 700 140 1050 MCD5-0744B 164 820 164 1230 MCD5-0825B 184 920 184 1380 MCD5-0961B 200 1000 200 1500 MCD5-0245C 51 255 77 382 MCD5-0360C 72 360 108 540 MCD5-0380C 76 380 114 570 MCD5-0428C 86 430 129 645 MCD5-0595C 124 620 186 930 MCD5-0619C 130 650 195 975 MCD5-0790C 158 790 237 1185 MCD5-0927C 186 930 279 1395 MCD5-1200C 240 1200 360 1800 MCD5-1410C 282 1410 423 2115 MCD5-1600C 320 1600 480 2400

4 4

Tablo 4.6 Minimum ve Maksimum Tam Yük Akımı

By-pass Kontaktörü

4.6

Bazı VLT® Soft Starters MCD 500'ler içten by-pass edilmiştir ve harici by-pass kontaktörüne ihtiyaçları yoktur.

By-pass edilmemiş kontrollü başlatıcılar harici bir by-pass kontaktörü ile kurulabilir. AC1 gücü, bağlı motorun tam yük akımına eşit veya tam yük akımından daha fazla olan bir kontaktör seçin.

Temel Kontaktör

4.7

VLT® Soft Starter MCD 500, motora yıldız-üçgen biçiminde bağlıysa temel bir kontaktör kurun, böylelikle hizalı bağlantı isteğe bağlı olarak seçilebilir. AC3 gücü, bağlı motorun tam yük akımına eşit veya tam yük akımından daha fazla olan bir kontaktör seçin.

Elektrik Tesisatı

VLT® Soft Starter MCD 500

4.8 Devre Kesici

Şönt alarmlı devre kesici, kontrollü başlatıcı alarm verirse motor devresini yalıtmak için temel kontaktörün yerine kullanılabilir. Şönt alarmlı mekanizma devre kesicinin besleme tarafından veya ayrı bir kontrol beslemesinden güç almalıdır.

4.9 Güç Faktörü Düzeltme

DİKKAT

EKİPMAN HASARI

Güç faktörü düzeltme kondansatörlerinin çıkış tarafına bağlanması kontrollü başlatıcıya zarar verir.

Güç faktörü düzeltme kondansatörlerini

•

kontrollü başlatıcının giriş tarafına bağlayın.

Motoru, 30 sn'den daha uzun durdurma süresiyle kontrollü durdurmak adına uyarlanabilir kontrol kullanan uygulamalar için motor parçası korumasını şu şekilde seçin:

Standart HRC şebeke sigortaları: Minimum %150

•

motor tam yük akımı.

Motor güçlü şebeke sigortaları: Minimum

•

%100/150 motor tam yük akımı.

Motor kontrol devresi kesici minimum uzun süre

•

ayarı: %150 motor tam yük akımı.

Motor kontrol devresi kesici minimum kısa süre

•

ayarı: 30 sn için %400 motor tam yük akımı.

Sigorta önerileri 40 °C (104 °F) ve 1000 m (3281 fit) yüksekliğe kadar olan mesafeler için hesaplanır.

DUYURU!

Güç faktörü düzeltmesi kullanılırsa kondansatörlere geçiş yağmak için özel bir kontaktör kullanın.

4.10 Sigortalar

4.10.1 Güç Beslemesi Sigortaları

DUYURU!

GARANTİ

Tristörlerin güvenli olmasını sağlamak adına yarı iletken sigortalar kullanın.

DUYURU!

Tristörlere zarar vermemek adına Tip 2 kordinasyon (IEC 60947-4-2 standardına uygun olarak) için yarı iletken

sigortalar kullanın. VLT® Soft Starter MCD 500'ün aşırı yüklü geçiş akımlarına karşı entegre tristör koruması vardır, ancak kısa devre olduğunda (örneğin hasarlı motor bobini) bu koruma yeterli değildir.

Sigorta seçimi 20 sn için %400 FLC başlatmasına ve şu özelliğe bağlıdır:

Saat başına paylaşılan standart başlatmalar.

•

Görev döngüsü.

•

40 °C (104 °F) ortam sıcaklığı.

•

1000 m (3281 fit) yüksekliğe kadar.

•

Bu şartlar dışında işletilen kurulumlar için yerel Danfoss tedarikçiye danışın. Tablo 4.7 ila Tablo 4.13 yalnızca önerileri içermektedir. Özel bir uygulama için seçimi doğrulamak adına her zaman yerel tedarikçiye danışın.

HRC sigortalar (Ferraz AJT sigortaları gibi) IEC 60947-4-2 standardıyla uyumlu olarak Tip 1 koordinasyon için kullanılabilir.

DUYURU!

Uyarlanabilir kontrol programlanmış süre sınırı içinde motorun hız profilini düzenler. Bu kontrol, geleneksel kontrol yöntemlerinde daha yüksek akım düzeyi oluşturur.

Elektrik Tesisatı Kullanım Kılavuzu

4.10.2 Bussmann Sigortalar

Model

MCD5-0021B 1150 170M1314 170M1314 170M1314 MCD5-0037B 8000 170M1316 170M1316 170M1316 MCD5-0043B 10500 170M1318 170M1318 170M1318 MCD5-0053B 15000 170M1318 170M1318 170M1318 MCD5-0068B 15000 170M1319 170M1319 170M1318 MCD5-0084B 512000 170M1321 170M1321 170M1319 MCD5-0089B 80000 170M1321 170M1321 170M1321 MCD5-0105B 125000 170M1321 170M1321 170M1321 MCD5-0131B 125000 170M1321 170M1321 170M1321 MCD5-0141B 320000 170M2621 170M2621 170M2621 MCD5-0195B 320000 170M2621 170M2621 170M2621 MCD5-0215B 320000 170M2621 170M2621 170M2621 MCD5-0245B 320000 170M2621 170M2621 170M2621 MCD5-0331B 202000 170M5011 170M5011 – MCD5-0396B 320000 170M6011 – – MCD5-0469B 320000

MCD5-0525B 781000 170M6013 170M6013 170M6013 MCD5-0632B 781000 170M5015 170M5015 – MCD5-0744B 1200000 170M5017 170M6017 – MCD5-0826B 2530000 170M6017 170M6017 – MCD5-0961B 2530000 170M6018

MCD5-0245C 320000 170M2621 170M2621 170M2621 MCD5-0360C 320000 170M6010 170M6010 170M6010 MCD5-0380C 320000 170M6011 170M6011 – MCD5-0428C 320000 170M6011 170M6011 – MCD5-0595C 1200000 170M6015 170M6015 170M6014 MCD5-0619C 1200000 170M6015 170M6015 170M6014 MCD5-0790C 2530000 170M6017 170M6017 170M6016 MCD5-0927C 4500000 170M6019 170M6019 170M6019 MCD5-1200C 4500000 170M6021 – – MCD5-1410C 6480000 – – – MCD5-1600C 12500000

SCR I2t (A2s)

Besleme voltajı

(≤440 V AC)

170M6008

170M6019

Besleme voltajı

(≤575 V AC)

– –

170M6013

– –

Besleme voltajı

(≤690 V AC)

–

4 4

Tablo 4.7 Kare Gövdeli Sigorta (170M)

1) Faz başına paralel bağlı iki sigorta gereklidir.

Elektrik Tesisatı

VLT® Soft Starter MCD 500

Model

SCR I2t (A2s)

Besleme voltajı

(<440 V AC)

Besleme voltajı

(<575 V AC)

Besleme voltajı

(<690 V AC)

MCD5-0021B 1150 63FE 63FE 63FE MCD5-0037B 8000 120FEE 120FEE 120FEE MCD5-0043B 10500 120FEE 120FEE 120FEE MCD5-0053B 15000 200FEE 200FEE 200FEE MCD5-0068B 15000 200FEE 200FEE 200FEE MCD5-0084B 512000 200FEE 200FEE 200FEE

MCD5-0089B 80000 280FM 280FM 280FM MCD5-0105B 125000 280FM 280FM 280FM MCD5-0131B 125000 280FM 280FM 280FM MCD5-0141B 320000 450FMM 450FMM 450FMM MCD5-0195B 320000 450FMM 450FMM 450FMM MCD5-0215B 320000 450FMM 450FMM 450FMM MCD5-0245B 320000 450FMM 450FMM 450FMM MCD5-0331B 202000

MCD5-0396B 320000

MCD5-0469B 320000

MCD5-0525B 781000

MCD5-0632B 781000

315FM

400FMM

450FMM

500FMM

630FMM

– –

500FMM

– –

500FMM

MCD5-0744B 1200000 – – – MCD5-0826B 2530000 – – – MCD5-0961B 2530000 – – – MCD5-0245C 320000 450FMM 450FMM 450FMM MCD5-0360C 320000 – – – MCD5-0380C 320000

400FMM

MCD5-0428C 320000 – – – MCD5-0595C 1200000

MCD5-0619C 1200000

630FMM

–

MCD5-0790C 2530000 – – – MCD5-0927C 4500000 – – – MCD5-1200C 4500000 – – – MCD5-1410C 6480000 – – – MCD5-1600C 12500000 – – –

Tablo 4.8 İngiliz Tipi (BS88)

1) Faz başına paralel bağlı iki sigorta gereklidir.

Elektrik Tesisatı Kullanım Kılavuzu

4.10.3 Ferraz Sigortalar

Model

SCR I2t (A2s)

MCD5-0021B 1150

MCD5-0037B 8000

MCD5-0043B 10500

MCD5-0053B 15000

MCD5-0068B 15000

MCD5-0084B 51200 HSJ175

Besleme voltajı

(<440 V AC)

HSJ40

HSJ80

HSJ90

HSJ110

HSJ125

Besleme voltajı

(<575 V AC)

HSJ40

HSJ80

HSJ90

HSJ110

HSJ125

HSJ175 MCD5-0089B 80000 HSJ175 HSJ175 MCD5-0105B 125000 HSJ225 HSJ225 MCD5-0131B 125000 HSJ250

HSJ250 MCD5-0141B 320000 HSJ300 HSJ300 MCD5-0195B 320000 HSJ350 HSJ350 MCD5-0215B 320000

MCD5-0245B 320000

MCD5-0331B 202000

HSJ400

HSJ450

HSJ500

HSJ400

HSJ450

MCD5-0396B 320000 MCD5-0469B 320000 MCD5-0525B 781000 MCD5-0632B 781000

Geçerli değildir

MCD5-0744B 1200000 MCD5-0826B 2530000 MCD5-0961B 2530000 MCD5-0245C 320000

HSJ450

HSJ450 MCD5-0360C 320000 MCD5-0380C 320000 MCD5-0428C 320000 MCD5-0595C 1200000 MCD5-0619C 1200000 MCD5-0790C 2530000

Geçerli değildir Geçerli değildir

MCD5-0927C 4500000 MCD5-1200C 4500000 MCD5-1410C 6480000 MCD5-1600C 12500000

Besleme voltajı

(<690 V AC)

4 4

Geçerli değildir

Tablo 4.9 HSJ

1) Faz başına seri bağlı iki sigor ta gereklidir.

Elektrik Tesisatı

VLT® Soft Starter MCD 500

Model

MCD5-0021B 1150 A070URD30XXX0063 A070URD30XXX0063 – MCD5-0037B 8000 A070URD30XXX0125 A070URD30XXX0125 A070URD30XXX0125 MCD5-0043B 10500 A070URD30XXX0125 A070URD30XXX0125 A070URD30XXX0125 MCD5-0053B 15000 A070URD30XXX0125 A070URD30XXX0125 A070URD30XXX0125 MCD5-0068B 15000 A070URD30XXX0160 A070URD30XXX0160 A070URD30XXX0160 MCD5-0084B 51200 A070URD30XXX0200 A070URD30XXX0200 A070URD30XXX0200

MCD5-0089B 80000 A070URD30XXX0200 A070URD30XXX0200 A070URD30XXX0200 MCD5-0105B 125000 A070URD30XXX0315 A070URD30XXX0315 A070URD30XXX0315 MCD5-0131B 125000 A070URD30XXX0315 A070URD30XXX0315 A070URD30XXX0315 MCD5-0141B 320000 A070URD30XXX0315 A070URD30XXX0315 A070URD30XXX0315 MCD5-0195B 320000 A070URD30XXX0450 A070URD30XXX0450 A070URD30XXX0450 MCD5-0215B 320000 A070URD30XXX0450 A070URD30XXX0450 A070URD30XXX0450 MCD5-0245B 32000 A070URD30XXX0450 A070URD30XXX0450 A070URD30XXX0450 MCD5-0331B 202000 A070URD31XXX0550 – – MCD5-0396B 238000 A070URD32XXX0630 – – MCD5-0469B 320000 A070URD32XXX0700 – – MCD5-0525B 781000 A070URD32XXX0800 – – MCD5-0632B 781000 A070URD33XXX0900 – – MCD5-0744B 1200000 A070URD33XXX1100 – – MCD5-0826B 2530000 A070URD33XXX1250 – – MCD5-0961B 2530000 A070URD33XXX1400 – – MCD5-0245C 320000 A070URD30XXX0450 A070URD30XXX0450 A070URD30XXX0450 MCD5-0360C 320000 A070URD33XXX0630 A070URD33XXX0630 A070URD33XXX0630 MCD5-0380C 320000 A070URD33XXX0700 A070URD33XXX0700 – MCD5-0428C 320000 A070URD33XXX0700 A070URD33XXX0700 – MCD5-0595C 1200000 A070URD33XXX1000 A070URD33XXX1000 A070URD33XXX1000 MCD5-0619C 1200000 A070URD33XXX1000 A070URD33XXX1000 A070URD33XXX1000 MCD5-0790C 2530000 A070URD33XXX1400 A070URD33XXX1400 A070URD33XXX1400 MCD5-0927C 4500000 A070URD33XXX1400 A070URD33XXX1400 A070URD33XXX1400 MCD5-1200C 4500000 A055URD33XXX2250 – – MCD5-1410C 6480000 A055URD33XXX2250 – – MCD5-1600C 12500000 - – –

SCR I2t (A2s)

Besleme voltajı

(<440 V AC)

Besleme voltajı

(<575 V AC)

Besleme voltajı

(<690 V AC)

Tablo 4.10 Kuzey Amerika Tipi (PSC 690)

Model

MCD5-0021B 1150 6.9URD30D11A0050 6.9URD30D11A0050 6.9URD30D11A0050 MCD5-0037B 8000 6.9URD30D11A0125 6.9URD30D11A0125 6.9URD30D11A0125 MCD5-0043B 10500 6.9URD30D11A0125 6.9URD30D11A0125 6.9URD30D11A0125 MCD5-0053B 15000 6.9URD30D11A0125 6.9URD30D11A0125 6.9URD30D11A0125 MCD5-0068B 15000 6.9URD30D11A0160 6.9URD30D11A0160 6.9URD30D11A0160 MCD5-0084B 51200 6.9URD30D11A0200 6.9URD30D11A0200 6.9URD30D11A0200 MCD5-0089B 80000 6.9URD30D11A0200 6.9URD30D11A0200 6.9URD30D11A0200 MCD5-0105B 125000 6.9URD30D11A0315 6.9URD30D11A0315 6.9URD30D11A0315 MCD5-0131B 125000 6.9URD30D11A0315 6.9URD30D11A0315 6.9URD30D11A0315 MCD5-0141B 320000 6.9URD30D11A0315 6.9URD30D11A0315 6.9URD30D11A0315 MCD5-0195B 320000 6.9URD31D11A0450 6.9URD31D11A0450 6.9URD31D11A0450 MCD5-0215B 320000 6.9URD31D11A0450 6.9URD31D11A0450 6.9URD31D11A0450 MCD5-0245B 320000 6.9URD31D11A0450 6.9URD31D11A0450 6.9URD31D11A0450 MCD5-0331B 202000 6.9URD31D11A0550 – – MCD5-0396B 320000 6.9URD32D11A0630 – –

SCR I2t (A2s)

Besleme voltajı

(<440 V AC)

Besleme voltajı

(<575 V AC)

Besleme voltajı

(<690 V AC)

Elektrik Tesisatı Kullanım Kılavuzu

Model

MCD5-0469B 320000 6.9URD32D11A0700 – – MCD5-0525B 781000 6.9URD32D11A0800 – – MCD5-0632B 781000 6.9URD33D11A0900 – – MCD5-0744B 1200000 6.9URD33D11A1100 – – MCD5-0826B 2530000 6.9URD33D11A1250 – – MCD5-0961B 2530000 6.9URD33D11A1400 – – MCD5-0245C 320000 6.9URD31D11A0450 6.9URD31D11A0450 6.9URD31D11A0450 MCD5-0360C 320000 6.9URD33D11A0630 6.9URD33D11A0630 6.9URD33D11A0630 MCD5-0380C 320000 6.9URD33D11A0700 6.9URD33D11A0700 6.9URD33D11A0700 MCD5-0428C 320000 6.9URD33D11A0700 6.9URD33D11A0700 6.9URD33D11A0700 MCD5-0595C 1200000 6.9URD33D11A1000 6.9URD33D11A1000 6.9URD33D11A1000 MCD5-0619C 1200000 6.9URD33D11A1000 6.9URD33D11A1000 6.9URD33D11A1000 MCD5-0790C 2530000 6.6URD33D11A1400 6.6URD33D11A1400 – MCD5-0927C 4500000 6.6URD33D11A1400 6.6URD33D11A1400 – MCD5-1200C 4500000 6URD233PLAF2200 6URD233PLAF2200 – MCD5-1410C 6480000 6URD233PLAF2200 6URD233PLAF2200 – MCD5-1600C 12500000 6URD233PLAF2800 6URD233PLAF2800 –

Tablo 4.11 Avrupa Tipi (PSC 690)

SCR I2t (A2s)

Besleme voltajı

(<440 V AC)

Besleme voltajı

(<575 V AC)

Besleme voltajı

(<690 V AC)

4.10.4 UL Sigorta Seçimi ve Kısa Devre Oranları

4 4

UL uyumlu uygulamalar için iki kısa devre akımı oranı (SCCR) mevcuttur.

Standart kaçak akımlar (600 V AC devrelerinde)

Standart kaçak akımlar bölüm 1'deki tablo 51.2'de yer alan UL 508'e istinaden belirlenir. Bu standart, kontrollü başlatıcının beygir gücüne (veya modele bağlı olarak tam yük akımı (FLC) oranı veya kilitli rotor ampikatörlerine (LRA)) bağlı olarak dayanması gereken kısa devre akımını belirler.

Standart kaçak akım oranları kullanıyorsa sigorta Tablo 4.12 içinde yer alan bilgiyle uyumlu olmalıdır (model ve üreticiye özgü).

Sık rastlanan kaçak akımlar (480 V AC devrelerinde)

Kontrollü başlatıcı yüksek elverişli kısa devre akımına UL 508 testiyle uyumlu olarak dayanabiliyorsa standart kaçak akımlarla ayarlanan minimum oranları aşan kısa devre akımı oranını belirlemek mümkündür.

Yüksek elverişli kaçak akım oranları kullanılıyorsa amper ve sigorta sınıfına bağlı olarak uygun sigortayı seçin (uygun olan J veya L).

Elektrik Tesisatı

VLT® Soft Starter MCD 500

Model Nominal güç

[A]

maksimum [kA]

MCD5-0021B 23 65 25 (J) 10 AJT25 A070URD30XXX

MCD5-0037B 43 65 50 (J) 10 AJT50 A070URD30XXX

MCD5-0043B 50 65 50 (J) 10 AJT50 A070URD30XXX

MCD5-0053B 53 65 60 (J) 10 AJT60 A070URD30XXX

MCD5-0068B 76 65 80 (J) 10 AJT80 A070URD30XXX

MCD5-0084B 97 65 100 (J) 10 AJT100 A070URD30XXX

MCD5-0089B 100 65 100 (J) 10 AJT100 A070URD30XXX

MCD5-0105B 105 65 125 (J) 10 AJT125 A070URD30XXX

MCD5-0131B 145 65 150 (J) 18 AJT150/RK5 200 A070URD30XXX

MCD5-0141B 170 65 175 (J) 18 AJT175/RK5 200 A070URD30XXX

MCD5-0195B 200 65 200 (J) 18 AJT200/RK5 300 A070URD30XXX

MCD5-0215B 220 65 250 (J) 18 AJT250/RK5 300 A070URD30XXX

MCD5-0245B 255 65 350 (RK1/J) 18

MCD5-0331B 350 65 400 (J) 18

MCD5-0396B 425 65 450 (J) 30

MCD5-0469B 500 65 600 (J) 30 600, J Sınıfı A070URD33XXX

MCD5-0525B 580 65 800 (L) 30 800, L Sınıfı – MCD5-0632B 700 65 800 (L) 42 800, L Sınıfı – MCD5-0744B 820 65 1200 (L) 42 1200, L Sınıfı A070URD33XXX

MCD5-0826B 920 65 1200 (L) 85 1200, L Sınıfı A070URD33XXX

MCD5-0961B 1000 65 1200 (L) 85 1200, L Sınıfı A070URD33XXX

Yüksek elverişli Standart kaçak akım

@480 V AC

Maksimum

sigorta gücü [A]

(sigorta sınıfı)

Kısa devre oranları 600 V kısa

devre akımı

@600 V AC [kA] Ferraz/Mersen

sigorta,

listelenmiş J, L,

veya RK5 sınıfı

sigorta

Ferraz/Mersen

sigorta, R/C

yarı iletken

sigortalar

0063

0125

0200

0315

0450

–

A070URD33XXX

0630

0700

1000

1400

oranı [kA] 3 döngü

Yok

3 döngü

Tablo 4.12 Kısa devre Oranları, By-pass Edilen Modeller

XXX = Bıçaklı tip: Ayrıntılar için bkz. Ferraz/Mersen kataloğu.

1) NEC ile uyumlu olarak boyutlandırılmış UL listesinde yer alan sigortalar veya UL listesinde yer alan devre kesiciler ile korunduğunda, 3 döngülü güce sahip modeller, not edilmiş beklenen akımlı bir devrede kullanıma uygundur.

Elektrik Tesisatı Kullanım Kılavuzu

Model Nominal güç

[A]

maksimum [kA]

MCD5-0245C 255 65 350 (RK1/J) 18 AJT300 A070URD30XXX

MCD5-0360C 360 65 400 (J) 18 AJT400/RK5 500 A070URD33XXX

MCD5-0380C 380 65 450 (J) 18 AJT450/RK5 500 A070URD33XXX

MCD5-0428C 430 65 450 (J) 30 AJT450 A070URD33XXX

MCD5-0595C 620 65 800 (L) 42 A4BQ800 A070URD33XXX

MCD5-0619C 650 65 800 (L) 42 A4BQ800 A070URD33XXX

MCD5-0790C 790 65 1200 (L) 42 A4BQ1200 070URD33XXX1

MCD5-0927C 930 65 1200 (L) 42 A4BQ1200 A070URD33XXX

MCD5-1200C 1200 65 1600 (L) 85 A4BQ1600 A065URD33XXX

MCD5-1410C 1410 65 2000 (L) 85 A4BQ2000 A055URD33XXX

MCD5-1600C 1600 65 2000 (L) 85 A4BQ2500 A055URD33XXX

Yüksek elverişli Standart kaçak akım

@480 V AC

Maksimum

sigorta gücü [A]

(sigorta sınıfı)

Kısa devre oranları 600 V kısa

@600 V AC [kA] Ferraz/Mersen

sigorta,

listelenmiş J, L,

veya RK5 sınıfı

sigorta

Ferraz/Mersen

sigorta, R/C

yarı iletken

sigortalar

0450

0630

0700

1000

400

1400

1800

2250

2500

devre akımı

oranı [kA]

3 döngü

Yok

4 4

Tablo 4.13 Kısa devre Oranları, By-pass Edilmeyen Modeller

XXX = Bıçaklı tip: Ayrıntılar için bkz. Ferraz/Mersen kataloğu.

6/T3

2/T1

4/T2

5/L3

3/L2

1/L1

24 V DC

177HA425.10

Elektrik Tesisatı

VLT® Soft Starter MCD 500

4.11 Devre Şemaları

1 Kontrol beslemesi (modele bağlı olarak) 11, 16 Programlanabilir giriş 2 Çıkışlar 15, 16 Başlat 3 Uzaktan kontrol girişleri 17, 18 Durdur 4 Motor termistör girişi (yalnızca PTC) 25, 18 Sıfırla 5 Röle çıkışları 13, 14 Röle çıkışı A 07, 08 Programlanabilir analog çıkış 21, 22, 24 Röle çıkışı B 16, 08 24 V DC çıkışı 33, 34 Röle çıkışı C

Çizim 4.21 İçten By-pass Edilen Modeller

177HA426.12

6/T3

2/T1

4/T2

5/L3

3/L2

1/L1

L3B

L2B

L1B

24 V DC

Elektrik Tesisatı Kullanım Kılavuzu

4 4

Çizim 4.22 By-pass Edilmemiş Modeller

1) MCD5-0245C akım transformatörleri çıkışa konumlandırılır. By-pass terminalleri T1B, T2B ve T3B olarak etiketlenmiştir.

100 200 300

100

1000

10000

177HA596.10

Time in seconds to reach 100% of thermal model

Current (%motor full load current)

400 500

600 700

800 900 1000

Ürün Özellikleri

VLT® Soft Starter MCD 500

5 Ürün Özellikleri

Her başlatma esnasında kullanılan motor termal

5.1 Motor Aşırı Yük Koruması

Kontrollü başlatıcıdaki motor aşırı yükü için kullanılan termal modelin 2 bileşeni vardır:

Motor sarımları Motor sarımları düşük termal

•

kapasitesine sahiptir ve motorun kısa vadeli termal davranışlarını etkiler. Akım, motor sarımlarında ısı oluşturur.

Motor gövdesi: Motor gövdesi yüksek termal

•

kapasitesine sahiptir ve motorun uzun vadeli davranışını etkiler. Termal modelde aşağıdaki hususlar dikkate alınmalıdır:

- Motor akımı.

- Demir kayıplar.

- Sarım direnci kayıpları.

- Motor gövdesi ve sarım termal kapasi-

teleri.

- Çalışma esnasında ve askıda soğutma.

- Motorun nominal kapasitesinin yüzdesi.

Bu, sarım modeli için gösterilen değeri ayarlar ve diğerleri arasındaki motor FLC ayarından etkilenir.

•

kapasitesinin yüzdesi hafızada depolanır. Kontrollü başlatıcı, motorun başka bir başlatmayı başarılı bir şekilde tamamlamasına yetecek kadar termal kapasitesi kalıp kalmadığının otomatik olarak belirlenmesi için konfigüre edilebilir.

Modelin hafıza işlevi motorun sıcak başlatma

•

durumlarında tamamen korunmasını sağlar. Kontrol gücü kaldırılsa dahi model, soğutmada geçen süreyi hesaba katmak adına gerçek zamanlı saatten alınan verileri kullanır.

Bu modelin sağladığı aşırı yük koruma işlevi NEMA 10 eğrisiyle uyumludur. Ancak, sarımlı termal modelin ayrımı nedeniyle düşük düzeylerdeki aşırı yükte üstün koruma sağlar.

DUYURU!

1-1 Motor FLC parametresini nominal motor FLC'sine ayarlayın. Kontrollü başlatıcı bu değeri hesapladığı için aşı yük değerini eklemeyin.

Kontrollü başlatıcıda kullanılan termal aşırı yük korumasının termal rölelere kıyasla birçok avantajı vardır.

Fan soğutmasının etkisi motor çalıştığında hesaba

•

katılır.

Gerçek tam yük akımı ve kilitli rotor süresi, modeli

•

daha doğru şekilde ayarlamak için kullanılabilir. Sarımların termal özellikleri motorun diğer bölümlerinden ayrı olarak işlem görür (model, sarımların düşük termal kütle ve yüksek termal direncinin olduğunun farkına varır).

Gövde bölümüne kıyasla termal modelin sarım

•

bölümü çok daha hızlı yanıt verir. Böylelikle, motor, güvenli maksimum işletim sıcaklığına yakın sıcaklıkta çalışırken termal tehlikeden korunmaya da devam eder.

1) MSTC motoru başlatma zamanı sabitidir. Kilitli rotor akımı FLC'nin %600'ü olduğunda kilitli rotor zamanı (1-2 Kilitli Rotor Zamanı parametresi) olarak tanımlanır.

Çizim 5.1 Aşırı Yüke Kıyasla Koruma Derecesi

MSTC1)=5

MSTC1)=10

MSTC1)=20

7 0 0 %

6 0 0 %

5 0 0 %

3 0 0 %

1 0 0 %

4 0 0 %

2 0 0 %

1 0 % 2 0 % 3 0 % 4 0 % 5 0 %

R o t o r s p e e d ( % f u l l s p e e d )

6 0 % 7 0 % 8 0 % 9 0 % 1 0 0 %

1 7 7 H A 2 8 9 . 1 1

C u r r e n t ( % m o t o r f u l l l o a d c u r r e n t )

700%

600%

500%

300%

100%

400%

200%

10% 20% 30% 40% 50% 60% 70% 80% 90% 100%

177HA290.1

Ürün Özellikleri Kullanım Kılavuzu

5.2 Uyarlanabilir Kontrol

Uyarlanabilir kontrol, motorun performans özelliklerine bağlı motor kontrolüdür. Uyarlanabilir kontrolle, yük tipiyle en iyi eşleşen başlatma veya durdurma profilini seçin. Kontrollü başlatıcı profille eşleşmesi için motoru otomatik

olarak kontrol eder. VLT® Soft Starter MCD 500 3 farklı profil sunar:

Erken hızlanma ve yavaşlama.

•

Sabit hızlanma ve yavaşlama.

•

Geç hızlanma ve yavaşlama.

•

Uyarlanabilir kontrol 2 algoritma kullanır; 1'i motor özelliklerini hesaplarken 1'i de motoru kontrol eder. Kontrollü başlatıcı 0 hızda ve maksimum hızda motor özelliklerini belirlemek için ilk başlatmayı kullanır. Birbirini takip eden her başlatma ve durdurma esnasında, gerçek motor performansının başlatma boyunca seçili profille eşleşmesini sağlamak adına kontrollü başlatıcı kontrolünü dinamik olarak ayarlar. Gerçek hız, profil için çok yavaşsa kontrollü başlatıcı motorun gücünü arttırır. Hız çok yüksekse kontrollü başlatıcı gücü azaltır.

5.3 Başlatma Modları

5.3.2 Akım Rampası

Akım rampası kontrollü başlatma, akımı belirli bir başlangıç düzeyinden (1) maksimum sınıra (3) beklenenden daha uzun bir sürede (2) çıkartır, bkz. Çizim 5.3.

Akım rampası başlatma aşağıda belirtilen durumlardaki uygulamalar için kullanışlı olabilir:

Yük başlatmalar arasında değişiklik gösterebilir

•

(örneğin, yüklü veya yüksüz olarak başlatılabilen bir taşıyıcı).

- 1-5 Başlangıç Akımı parametresini,

motoru hafif yükle başlatan bir düzeye ayarlayın.

- 1-4 Akım Sınırı parametresini, motoru

ağır yükle başlatan bir düzeye ayarlayın.

Yük kolayca kopabilir, ancak başlatma süresi

•

uzatılmalıdır (örneğin, boru hattı basıncının yavaşça artması gerektiği santrifüjlü pompa).

Elektrik kaynağı sınırlı (örneğin, jeneratör seti) ve

•

yükün daha yavaş bir şekilde artması kaynağın yanıt vermesi için daha fazla süre tanıyor.

5 5

5.3.1 Sabit Akım

Sabit akım kontrollü başlatmanın geleneksel halidir. Akımı 0'dan belirlenen düzeye çıkartır ve motor hızlanana kadar akım sabitini bu düzeyde tutar.

Sabit akım başlatma, başlatma akımının belirli bir düzeyin altında kalmasının gerektiği uygulamalar için idealdir.

1 1-5 Başlangıç akımı parametresi 2 1-6 Başlatma rampası süresi parametresi 3 1-4 Akım sınırı parametresi 4 Tam voltaj akımı

Çizim 5.3 10 sn Akım Rampası Süresi Örneği

1 1-5 Başlangıç akımı parametresi 2 1-4 Akım sınırı parametresi 3 Tam voltaj akımı

Çizim 5.2 Sabit Akım Örneği

1 0 %

2 0 %

3 0 %

4 0 %

5 0 %

T i m e

6 0 %

7 0 %

8 0 %

9 0 %

1 0 0 %

1 7 7 H A 5 0 7 . 1 0

S p e e d

Ürün Özellikleri

VLT® Soft Starter MCD 500

5.3.3 Uyarlanabilir Kontrol

Uyarlanabilir kontrollü bir kontrollü başlatmada, kontrollü başlatıcı motoru belirli bir sürede başlatmak için akımı ayarlar ve seçili hızlanma profilini kullanır.

DUYURU!

Uyarlanabilir kontrol, motoru doğrudan hatta (DOL) başlatmadan daha hızlı başlatamaz 1-6 Başlatma rampası süresi parametresinde ayarlanan süre, motor DOL başlatma süresinden kısaysa başlatma akımı DOL

düzeylerine erişebilir.

Her uygulamanın yük ve motorun özelliklerine bağlı olarak özel bir başlatma profili vardır. Farklı uygulamaların gerekliliklerini karşılamak adına uyarlanabilir kontrol 3 farklı başlatma profili sunar. Uygulamanın esas profiliyle eşleşen bir profil seçmek tam başlatma süresi boyunca düzgün bir hızlanmanın sağlanmasına yardımcı olur. Farklı bir uyarlanabilir kontrol profili seçmek esas profili kısmen etkisiz kılar.

Başlatma performansını kontrol etmek adına uyarlanabilir kontrolü kullanmak için:

1. 1-3 Başlatma Modu parametresinde Uyarlanabilir kontrol öğesini seçin.

2. 1-6 Başlatma Rampası Süresi parametresini ayarlayın.

3. 1-13 Uyarlanabilir Başlatma Profili parametresinde istenilen profili seçin.

4. 1-4 Akım Sınırı parametresini, başarılı bir başlatma sağlanabilmesi adına yeterli yüksekliğe ayarlayın.

1. Uyarlanabilir kontrol başlatması sabit bir akım başlatmasıdır. Bu başlatma tipi kontrollü başlatıcının bağlı motorun özelliklerini öğrenmesini sağlar. Kontrollü başlatıcı birbirini takip eden kontrol başlatmaları esnasında bu motor verilerini kullanır.

1 Erken hızlanma 2 Sabit hızlanma 3 Geç hızlanma 4 1-16 Başlatma Rampası Süresi Parametresi

Çizim 5.4 1-13 Uyarlanabilir Başlatma Profili Parametresi

DUYURU!

Uyarlanabilir kontrol, programlanmış profille uyumlu olarak yükü düzenler. Başlatma akımı seçili hızlanma profiline ve programlanan başlatma süresine göre değişiklik gösterir. Kontrollü başlatıcının şu durumlarda yeni motorun özelliklerini öğrenmesi gerekir:

Uyarlanabilir kontrollü başlatma ve durdurma

•

için programlanan kontrollü başlatıcıya bağlı bir motor değiştirildiğinde.

Gerçek kurulumdan önce kontrollü başlatıcı

•

farklı bir motorda test edildiğinde.

1-1 Motor Tam Yük Akımı ve 1-12 Uyarlanabilir Kontrol Kazancı parametreleri değiştirilirse kontrollü başlatıcı motorun özelliklerini otomatik olarak yeniden öğrenir.

5.3.4 Marş

Marş, başlatmanın ilk adımında kısa bir ilave tork desteği sağlar ve akım rampası veya sabit akım başlatma ile kullanılabilir.

Marş, yüksek ayrılma torku gerektiren ve sonrasında, başlatıldıklarında kolayca hızlanan yüklerin başlatılmasına yardımcı olur (örneğin, pres gibi volan yükleri).

7 0 0 %

6 0 0 %

5 0 0 %

3 0 0 %

1 0 0 %

4 0 0 %

2 0 0 %

1 0 % 2 0 % 3 0 % 4 0 % 5 0 %

R o t o r s p e e d ( % f u l l s p e e d )

6 0 % 7 0 % 8 0 % 9 0 % 1 0 0 %

1 7 7 H A 5 0 8 . 1 0

C u r r e n t ( % m o t o r f u l l l o a d c u r r e n t )

7 0 %

6 0 %

5 0 %

3 0 %

1 0 %

4 0 %

T i m e

V o l t a g e ( % f u l l v o l t a g e )

2 0 %

8 0 %

9 0 %

1 0 0 %

1 7 7 H A 5 0 9 . 1 0

1 0 %

2 0 %

3 0 %

4 0 %

5 0 %

T i m e

S p e e d

6 0 %

7 0 %

8 0 %

9 0 %

1 0 0 %

1 7 7 H A 5 1 0 . 1 0

1 2

Ürün Özellikleri Kullanım Kılavuzu

1 1-7 Marş Düzeyi Parametresi 2 1-8 Marş Süresi Parametresi 3 1-5 Başlangıç Akımı Parametresi 4 1-6 Başlatma Rampası Süresi Parametresi 5 1-4 Akım Sınırı Parametresi 6 Tam voltaj akımı

5 5

1 1-11 Durdurma Süresi Parametresi

Çizim 5.6 TVR Kontrollü Durdurma

Çizim 5.5 Marş kullanımı esnasında Rotor Hızı Örneği

Durdurma Modları

5.4

5.4.1 Durdurmaya Yanaşma

Durdurmaya yanaşma, motorun hızını doğal oranla, kontrollü başlatıcıdan kontrol edilmeden azaltmasını sağlar Durdurma için gereken süre yükün tipine bağlıdır.

5.4.2 TVR Kontrollü Durdurma

Zamanlı voltaj rampası belirli bir sürede voltajı motora indirir. Durdurma rampası tamamlandıktan sonra yük çalışmaya devam edebilir.

Zamanlı voltaj rampası durdurması, durdurma süresinin uzatılmasının gerektiği uygulamalarda veya jeneratör seti beslemelerindeki geçişlerden kaçınmak adına kullanılabilir.

5.4.3 Uyarlanabilir Kontrol

Durdurma performansını kontrol etmek adına uyarlanabilir kontrolü kullanmak için:

1. Durdurma Modu menüsünden Uyarlanabilir kontrolü seçin.

2. 1-11 Durdurma Süresi parametresini ayarlayın

3. 1-14 Uyarlanabilir Başlatma Profili parametresinde gereken profili seçin.

1 Erken yavaşlama 2 Sabit yavaşlama 3 Geç yavaşlama 4 1-10 Durdurma Süresi Parametresi

Çizim 5.7 1-14 Uyarlanabilir Başlatma Profili Parametresi

Ürün Özellikleri

VLT® Soft Starter MCD 500

DUYURU!

Uyarlanabilir kontrol motor hızını etkin olarak yavaşlatmaz ve motoru, durdurmaya yanaşmadan daha hızlı bir şekilde durdurmaz. Yüksek atanetli yüklerin durma süresini kısaltmak için fren işlevini kullanın, bkz. bölüm 5.4.5 Fren.

İlk uyarlanabilir kontrol durdurması normal bir kontrollü durdurmadır. Bu durduma tipi kontrollü başlatıcının bağlı motorun özelliklerini öğrenmesini sağlar. Kontrollü başlatıcı birbirini takip eden kontrol durdurmaları esnasında bu

motor verilerini kullanır.

DUYURU!

Uyarlanabilir kontrol, programlanmış profille uyumlu olarak yükü düzenler. Durdurma akımı seçili yavaşlama profiline ve durdurma süresine göre değişiklik gösterir.

Kontrollü başlatıcının şu durumlarda yeni motorun özelliklerini öğrenmesi gerekir:

Uyarlanabilir kontrollü başlatma ve durdurma

•

için programlanan kontrollü başlatıcıya bağlı bir motor değiştirildiğinde.

Gerçek kurulumdan önce kontrollü başlatıcı

•

farklı bir motorda test edildiğinde.

1-1 Motor Tam Yük Akımı ve 1-12 Uyarlanabilir Kontrol Kazancı parametreleri değiştirilirse kontrollü başlatıcı motorun özelliklerini otomatik olarak yeniden öğrenir.

5.4.5 Fren

Fren motorun gerekli durdurma süresini azaltır.

Frenleme esnasında motordan gürültü düzeyi yüksek bir ses duyulabilir. Bu ses motor frenlemesinin normal bir parçasıdır.

DİKKAT

EKİPMAN HASARI

Fren torku çok yüksek ayarlanırsa motor, fren süresi bitmeden durur. Motor hasara yol açabilecek gereksiz hararet yapar. Kontrollü başlatıcı ve motorun güvenli işletimini sağlamak adına konfigürasyonlar özenle yapılmalıdır. Yüksek fren torku ayarı, motor durduruluyorken motor DOL'unun çekilmesine kadar pik akımlara neden olabilir. Motor yan devresine kurulu koruyucu sigortaların uygun şekilde seçildiğinden emin olun.

DİKKAT

AŞIRI ISINMA RİSKİ

Fren işletimi motorun, motor termal modelinin hesapladığı orandan daha hızlı ısınmasına neden olur. Fren işlevselliği kullanılıyorsa bir motor termistörü kurun veya yeterli ölçüde yeniden başlat gecikmesine izin verin (2-11 Yeniden Başlat Gecikmesi parametresi).

5.4.4 Pompa Durdurma

Pompa sistemlerinin hidrolik özellikleri önemli ölçüde farklılıklar gösterir. Bu farklılık, ideal yavaşlama profilinin ve durdurma süresinin uygulamadan uygulamaya farklılık gösterdiği anlamına gelir. Tablo 5.1, uyarlanabilir kontrol profilleri arasındaki seçimin ana hatlarını sunar. Uygulama için en iyi profili belirlemek adına 3 profili de test edin.

Uyarlanabilir durdurma profili

Geç yavaşlama Motor/pompa hızında en ufak bir azalmanın

Sabit yavaşlama Sıvının yüksek momentumunun olduğu,

Erken yavaşlama Sıvının pompayı geri itmeden pompaya

Tablo 5.1 Uyarlanabilir Kontrol Yavaşlama Profillerinin Seçimi

Uygulama

dahi ön akış ve arka akış arasında hızlı geçişlere yol açtığı Yüksek düşülü sistemler.

düşük ile orta düşülü arasındaki hızlı akışı olan uygulamalar.

çekilmesinin gerektiği açık pompa sistemleri.

Fren seçildiğinde kontrollü başlatıcı motor hızını azaltmak için DC enjeksiyonunu kullanır.

Frenleme

DC freni kontaktörünün kullanımına gerek yoktur.

•

Frenleme akımlarının ve bağlantılı ısınmanın

•

motorda eşit şekilde dağıtılması için 3 fazın tümünü kontrol eder.

Frenlemenin 2 aşaması vardır:

1. Ön fren: Motor hızını yavaşlatarak, tam frenin başarılı bir şekilde işletilebileceği noktaya getiren ara frenleme sağlar (yaklaşık olarak %70 hız).

2. Tam fren: Maksimum frenleme torku sağlar ancak yaklaşık olarak %70'ten daha yüksek hızlarda etkisiz kalır.

1 0 0 %

7 0 %

0 %

3 0 %

1 7 7 H A 5 1 1 . 1 0

T i m e

S p e e d

7 0 %

6 0 %

5 0 %

3 0 %

1 0 %

4 0 %

2 0 %

8 0 %

9 0 %

1 0 0 %

3 0 %

4 0 %

5 0 %

2 0 %

1 0 %

0 %

1 7 7 H A 5 1 2 . 1 1

Ürün Özellikleri Kullanım Kılavuzu

VLT® Soft Starter MCD 500'ü fren işletimi amacıyla konfigüre etmek için:

1. 1-11 Durdurma Süresi parametresini istenilen durdurma süresi (1) için ayarlayın, bkz. Çizim 5.8. Durdurma süresi toplam fren süresidir. Ön frenleme aşamasının motor hızını yaklaşık olarak %70'e indirmesini sağlamak adına durdurma süresini fren süresinden (1-16 Fren Süresi parametresi) yeterli ölçüde daha uzun olarak ayarlayın. Durdurma süresi çok kısaysa frenleme başarılı olmaz ve motor durmaya yanaşır.

2. 1-16 Fren Süresi parametresini programlanan durdurma süresinin yaklaşık olarak %25'ine ayarlayın. Fren süresi tam fren aşaması (2) için süreyi ayarlar, bkz. Çizim 5.8.

3. 1-15 Fren Torku parametresini istenilen durdurma süresine ulaşılması amacıyla ayarlayın. Çok düşük olarak ayarlanırsa motor tam olarak durmaz ve frenleme aşamasının sonunda durmaya yanaşır.

DUYURU!

Frenleme döngüleri arasında farklılık gösterebilen yüklerde, motor durdurduğunda kontrollü başlatıcının DC frenlemesini bitirdiğinden emin olmak adına sıfır hız sensörü kurun. Bu kurulum motorun gereksiz ısınmasını önler.

MCD 500'ün harici hız sensörüyle kullanımı hakkında daha fazla bilgi için (örneğin, frenleme döngüsü esnasında değişken yükü olan uygulamalar için) bkz. bölüm 5.12 Harici Sıfır-Hız Sensörlü DC Freni.

5.5 Aralıklı Çalıştırma İşletimi

Aralıklı çalıştırma, yükün hizalanmasını sağlamak veya hizmete yardımcı olmak amacıyla motoru düşük hızda çalıştırır. Motor ileri veya geri yönde aralıklı çalıştırılabilir.

İleri doğru aralıklı çalıştırma için maksimum kullanılabilir tork, motora bağlı olarak, motor tam yük torkunun (FLT) yaklaşık olarak %50-75'idir. Motor geriye doğru aralıklı çalıştırıldığında tork FLT'nin yaklaşık olarak %25-50'sidir. 15-8 Aralıklı Çalıştırma Torku Parametresi, kontrollü başlatıcının motora uyguladığı maksimum kullanılabilir torkun miktarını kontrol eder.

5 5

DUYURU!

15-8 Aralıklı Çalıştırma Torku parametresini %50'nin üzerinde ayarlamak şaft vibrasyonunun artmasına neden olabilir.

1 1-11 Durdurma Süresi Parametresi 2 1-16 Fren Süresi Parametresi 3 Durdurmaya yanaşma süresi

Çizim 5.8 Fren Süresi

DUYURU!

DC freni kullanırken:

1. Şebeke beslemesini pozitif faz dizisindeki kontrollü başlatıcıya (L1, L2, L3 giriş terminalleri) bağlayın.

2. 2-1 Faz Dizisi parametresini yalnızca Pozitif olarak ayarlayın.

1 İleri doğru aralıklı çalıştırma 2 Geriye doğru aralıklı çalıştırma 3 Normal işletimi

Çizim 5.9 Aralıklı Çalıştırma İşletimi

Ürün Özellikleri

VLT® Soft Starter MCD 500

Aralıklı çalıştırma işletimini etkinleştirmek için programlanabilir giriş kullanın (3-3 A Girişi İşlevi Parametresi).

Aralıklı çalıştırma işletimini durdurmak için aşağıdakilerden birini gerçekleştirin:

Aralıklı çalıştırma komutunu kaldır.

•

LCP'de [O] düğmesine basın.

•

LCP programlanabilir girişlerini kullanarak

•

Başlatıcıyı devreden çıkar seçeneğini etkinleştirin.

Aralıklı çalıştırma komutu hala mevcutsa aralıklı çalıştırma

yeniden başlat geciktirmesinin sonunda yeniden çalışır. Listelenen komutların dışındakiler aralıklı çalıştırma işletimi esnasında yok sayılır.

DUYURU!

Aralıklı çalıştırma esnasında kontrollü başlatma ve kontrollü başlatma gerçekleştirilemez. Aralıklı çalıştırma yalnızca birincil motor için kullanılabilir.

DİKKAT

DUYURU!

Yıldız-üçgen olarak bağlandığında akım dengesizliği çalışma esnasında etkin olan tek faz kaybı korumasıdır. 2-2 Akım Dengesizliği parametresini yıldız-üçgen işletimi esnasında devreden çıkarmayın.

DUYURU!

Yıldız-üçgen işletimi yalnızca ≤600 V AC şebeke voltajıyla gerçekleştirilebilir.

5.7 Tipik Başlatma Akımları

Bir uygulama için tipik başlatma akımını belirlemek adına bu bilgiyi kullanın.

DUYURU!

Bu başlatma akımı gereklilikleri çoğu durum için uygun ve normaldir. Ancak, motorların ve makinelerin performans ve başlangıç torku gereklilikleri farklılık gösterir. Daha fazla yardım için yerel Danfoss tedarikçi ile iletişime geçin.

AZALTILMIŞ MOTOR SOĞUTMASI

Azaltılmış motor soğutması nedeniyle düşük hızda çalışma sürekli işletime yönelik değildir. Aralıklı çalıştırma işletimi motorun, motor termal modelinin hesapladığı orandan daha hızlı ısınmasına neden olur.

Aralıklı çalıştırma kullanılıyorsa bir motor

•

termistörü kurun veya yeterli ölçüde yeniden başlat gecikmesine izin verin (2-11 Yeniden Başlat Gecikmesi parametresi).

5.6 Yıldız-Üçgen İşletim

Uyarlanabilir kontrol, aralıklı çalıştırma ve fren işlevleri yıldız-üçgen (6-telli) işletimde desteklenmez. Kontrollü başlatıcı yıldız-üçgen ile bağlıyken bu işlevler programlanırsa davranış şuradaki gibi olacaktır Tablo 5.2:

Uyarlanabilir kontrol başlatması Uyarlanabilir kontrol durdurma sı Aralıklı Çalıştırma Fren Başlatıcı durdurmaya yanaşma gerçekleştirir.

Tablo 5.2 Uyarlanabilir Kontrol, Aralıklı Çalıştırma, ve Frende Yıldız-Üçgen Davranış

Kontrollü başlatıcı sabit akım başlatması gerçekleştirir.

Durdurma süresi >0 sn ise başlatıcı TVR kontrollü durdurmasını gerçekleştirir. Durdurma süresi >9 sn ise başlatıcı durdurmaya yanaşma gerçekleştirir.

Kontrollü başlatıcı Desteklenmeyen Seçenek hata mesajının yazılı olduğu bir uyarı verir.

Genel ve su

Malaksör 4.0 x FLC Santrifüjlü pompa 3.5 x FLC Kompresör (vidalı, yüksüz) 3.0 x FLC Kompresör (pistonlu, yüksüz) 4.0 x FLC Taşıyıcı 4.0 x FLC Fan (sönümlü) 3.5 x FLC Fan (sönümsüz) 4.5 x FLC Karıştırıcı 4.5 x FLC Pozitif yer değiştirmeli pompa 4.0 x FLC Dalgıç pompası 3.0 x FLC

Tablo 5.3 Genel ve Su için Tipik Başlatma Akımları Uygulamalar

Metaller ve madencilik

Bantlı taşıyıcı 4.5 x FLC Toz toplayıcı 3.5 x FLC Öğütücü 3.0 x FLC Çekiçli değirmen 4.5 x FLC Taş kırıcı 4.0 x FLC Silindirli taşıyıcı 3.5 x FLC Silindirli değirmen 4.5 x FLC Tambur 4.0 x FLC Tel çekme makinesi 5.0 x FLC

Tablo 5.4 Metaller ve Madencilik için Tipik Başlatma Akımları Uygulamalar

Ürün Özellikleri Kullanım Kılavuzu

Gıda işleme

Şişe yıkayıcı 3.0 x FLC Santrifüj 4.0 x FLC Kurutucu 4.5 x FLC Değirmen 4.5 x FLC Paletleme makinesi 4.5 x FLC Ayırıcı 4.5 x FLC Dilimleyici 3.0 x FLC

Tablo 5.5 Gıda İşleme için Tipik Başlatma Akımları Uygulamalar

Kağıt Hamuru ve kağıt uygulamaları

Kurutucu 4.5 x FLC Yeniden Hamurlaştırıcı 4.5 x FLC Doğrayıcı 4.5 x FLC

Tablo 5.6 Kağıt Hamuru ve Kağıt Uygulamaları Uygulamaları için Tipik Başlatma Akımları

5 5

Petrokimya

Bilyeli değirmen 4.5 x FLC Santrifüj 4.0 x FLC Pres 5.0 x FLC Vidalı taşıyıcı 4.0 x FLC

Tablo 5.7 Petrokimya Uygulamaları için Tipik Başlatma Akımları

Taşıma ve makine aleti

Bilyeli değirmen 4.5 x FLC Öğütücü 3.5 x FLC Malzeme taşıyıcı 4.0 x FLC Paletleme makinesi 4.5 x FLC Pres 3.5 x FLC Silindirli değirmen 4.5 x FLC Döner tabla 4.0 x FLC

Tablo 5.8 Taşıma ve Makine için Tipik Başlatma Akımları Alet Uygulamaları

Kereste ve orman ürünleri

Şerit testere 4.5 x FLC Yonga makinesi 4.5 x FLC Döner testere 3.5 x FLC Kabuk soyucu 3.5 x FLC Kenar düzeltici 3.5 x FLC Hidrolik güç paketi 3.5 x FLC Planya 3.5 x FLC Zımpara makinesi 4.0 x FLC

Tablo 5.9 Kereste ve Orman için Tipik Başlatma Akımları Ürün Uygulamaları

6/T3

2/T1

4/T2

5/L3

3/L2

1/L1

6 7

177HA522.1

24 VD

Ürün Özellikleri

VLT® Soft Starter MCD 500

5.8 Temel Kontaktör ile Kurulum

VLT® Soft Starter MCD 500, temel kontaktör ile birlikte kurulur (AC3 sınıfı). Kontaktörün giriş tarafından kontrol voltajını besler. Kontrollü başlatıcı temel kontaktör çıkışı temel kontaktörü kontrol eder. Temel kontaktör çıkışı varsayılan olarak çıkış rölesi A'ya tanımlıdır (terminal 13,14)

1 Kontrol voltajı (modele bağlı) K1 Temel kontaktör 2 24 V DC çıkışı F1 Yarı iletken sigortalar (isteğe bağlı) 3 Uzaktan kontrol girişleri S1 Başlatma/durdurma 4 Motor termistör girişi (yalnızca PTC) S2 Sıfırlama kontağı 5 Röle çıkışları 13, 14 Röle çıkışı A 6 3 fazlı besleme 21, 22, 24 Röle çıkışı B 7 Motor terminalleri 33, 34 Röle çıkışı C

Çizim 5.10 Temel Kontaktör ile Kurulum

Parametre ayarları:

4-1 A Rölesi İşlevi Parametresi

•

- Temel kontaktör seçerek temel kontaktör işlevini röle çıkışı A'ya (varsayılan değer) atar.

24 VD

6/T3

2/T1

4/T2

5/L3

3/L2

1/L1

L3B

L1B

L2B

6 7

177HA523.1

Ürün Özellikleri Kullanım Kılavuzu

5.9 By-pass Kontaktörü ile Kurulum

VLT® Soft Starter MCD 500 by-pass kontaktörü ile birlikte kurulur (AC1 sınıfı). Kontrollü başlatıcı çalışma çıkışı by-pass kontaktörünü kontrol eder. Çalışma çıkışı varsayılan olarak çıkış rölesi B'ye tanımlıdır (terminal 21,22,24).

5 5

1 Kontrol voltajı (modele bağlı) K1 By-pass kontaktörü 2 24 V DC çıkışı F1 Yarı iletken sigortalar (isteğe bağlı) 3 Uzaktan kontrol girişleri S1 Başlatma kontağı 4 Motor termistör girişi (yalnızca PTC) S2 Durdurma kontağı 5 Röle çıkışları S3 Sıfırlama kontağı 6 3 fazlı besleme 13, 14 Röle çıkışı A 7 Motor terminalleri 21, 22, 24 Röle çıkışı B 33, 34 Röle çıkışı C

Çizim 5.11 By-pass Kontaktörü ile Kurulum

Parametre ayarları:

•

4-4 B Rölesi İşlevi Parametresi

- Çalışmayı seçmek çalışma çıkışı işlevini röle çıkışı B'ye (varsayılan değer) atar.

24 VD

6/T3

2/T1

4/T2

5/L3

3/L2

1/L1

6 7

177HA524.1

Ürün Özellikleri

VLT® Soft Starter MCD 500

5.10 Acil Durum Çalıştırma İşletimi

Normal işletimde, VLT® Soft Starter MCD 500, uzaktan 2-telli sinyal aracılığıyla kontrol edilir (terminal 17, 18).

Giriş A'ya (terminal 11, 16) bağlı 2-telli akım acil durum çalıştırmasını kontrol eder. Kapatma girişi A, kontrollü başlatıcının motoru çalıştırmasını sağlar ve tüm alarm durumlarını yok sayar.

1 Kontrol voltajı (modele bağlı) S1 Başlatma/durdurma kontağı 2 24 V DC çıkışı S2 Sıfırlama kontağı 3 Uzaktan kontrol girişleri S3 Acil durum çalıştırma kontağı 4 Motor termistör girişi (yalnızca PTC) 13, 14 Röle çıkışı A 5 Röle çıkışları 21, 22, 24 Röle çıkışı B 6 3 fazlı besleme 33, 34 Röle çıkışı C 7 Motor terminalleri

Çizim 5.12 Acil Durum Çalıştırma İşletimi

Parametre ayarları:

•

3-3 Giriş A İşlevi Parametresi

- Acil Durum Çalıştırmasını seçmek giriş A'yı acil durum çalıştırma işlevine atar.

15-3 Acil Durum Çalıştırması Parametresi

24 VD

6/T3

2/T1

4/T2

5/L3

3/L2

1/L1

6 7

177HA525.1

Ürün Özellikleri Kullanım Kılavuzu

- Etkinleştiri seçmek acil durum çalıştırması modunu etkinleştirir.

DUYURU!

Acil durum çalıştırma, yangın modunun işlevsellik gerekliliklerini yerine getirmesine karşın Danfoss testin ve/veya sertifikalı olmadığı için belirli standartlarla uyumlu olmasının gerektiği durumlarda kullanımını önermemektedir.

5.11 Yardımcı Alarm Devresi

Normal işletimde, VLT

Soft Starter MCD 500, uzaktan 2-telli sinyal aracılığıyla kontrol edilir (terminal 17, 18).

Giriş A (terminal 11, 16) harici alarm devresine bağlıdır (pompa sistemi için düşük basınçlı alarm anahtarı gibi). Harici devre etkinleştirildiğinde kontrollü başlatıcı atar ve motoru durdurur.

5 5

1 Kontrol voltajı (modele bağlı) S1 Başlatma/durdurma kontağı 2 24 V DC çıkışı S2 Sıfırlama kontağı 3 Uzaktan kontrol girişleri S3 Yardımcı alarm kontağı 4 Motor termistör girişi (yalnızca PTC) 13, 14 Röle çıkışı A 5 Röle çıkışları 21, 22, 24 Röle çıkışı B 6 3 fazlı besleme 33, 34 Röle çıkışı C 7 Motor terminalleri

Çizim 5.13 Yardımcı Alarm Devresi

-F1

L3L2L1 N E

-K10

L1 L2 L3

T1 T2 T3

A5A4 A6

15 16 17 18 25

11 16

-K10

-K11

-K10

-K11

T3T2T1

-K11-K10

-A2

177HA619.20

Ürün Özellikleri

VLT® Soft Starter MCD 500

Parametre ayarları:

3-3 Giriş A İşlevi Parametresi

•

- Giriş Alarmı (N/O) seçimi giriş A'yı yardımcı alarm (N/O) işlevine atar.

3-4 Giriş A Adı Parametresi

•

- Düşük Basınç gibi bir ad seçmek giriş A için bir ad oluşturur.

3-8 Uzaktan Sıfırlama Mantığı Parametresi.

•

- Gerektiği gibi seçin, örneğin, Normalde Kapalı, giriş normalde kapalı bir kontak gibi davranır.

5.12 Harici Sıfır-Hız Sensörlü DC Freni

Frenleme döngüleri arasında farklılık gösteren yüklerde, frenin kapanması adına VLT® Soft Starter MCD 500 ile

arayüzlemek için harici sıfır-hız sensörü kullanımında fayda vardır. Bu kontrol yöntemi, motor askıya alındığında MCD 500 frenlemesinin her zaman kapanmasını sağlayarak gereksiz motor ısınmasını önler.

Çizim 5.14, motor askıdayken fren işlevinin kapatılması için sıfır-hız sensörünün MCD 500 ile nasıl kullanılacağını gösterir. Sıfır-hız sensörü (-A2) genellikle düşük hız dedektörü olarak adlandırılır. Dahili kontağı 0 hızda açıktır ve 0 hızın üstündeki her hızda kapalıdır. Motor askıya alındığında terminal 11 ve 16 açılır ve kontrollü başlatıcı devreden çıkar. K10'un bir sonraki uygulaması olan bir sonraki başlatma komutu verildiğinde, terminal 11 ve 16 kapanır ve kontrollü başlatıcı etkinleştirilir.

MCD 500'ü oto. modunda işletin ve 3-3 Giriş A İşlevini Başlangıçta devre dışı olarak ayarlayın.

1 Kontrol voltajı 15, 16 Başlat 2 Motor terminalleri 17, 18 Durdur 3 3 fazlı besleme 25, 18 Sıfırla 4 Başlatıcı devre dışı

A Kapalı (hazır) (kontrollü başlatıcı ekranında gösterilir)

5 Başlatma sinyali (2-,

B Başlat 3- veya 4-telli)

6 Sıfır-hız saptama C Çalıştır 7 Sıfır-hız sensörü D Durdur E Sıfır hız

Çizim 5.14 Askıya Alınma Durumunda Fren İşlevini Sıfır-Hız Sensörü ile Kapatma

DC Freni konfigürasyonu hakkındaki ayrıntılar için bkz. bölüm 5.4.5 Fren.

DUYURU!

DC freni kullanırken, şebeke beslemesini pozitif faz dizisindeki kontrollü başlatıcıya (L1, L2, L3 giriş terminalleri) bağlayın. Sonrasında, 2-1 Faz Dizisi parametresini yalnızca Pozitif olarak ayarlayın.

177HA526.12

K3T

K10 K11 K12 K13K1

54 55 585756

K2 K1

K12

S2 K13

K1T

K1T K2T K3T

K1 K2

K1 K2S1 K10 K10

K10

K2T

4/T2

6/T3

1/L1

3/L2

5/L3

2/T1

A4 A5 A6

K12

K11 S3

Ürün Özellikleri Kullanım Kılavuzu

5.13 Kontrollü Frenleme

Yüksek ataletli yükler için, VLT® Soft Starter MCD 500 kontrollü frenleme için konfigüre edilebilir.

Bu uygulamada, MCD 500 ön çalıştırma ve frenleme kontaktörleriyle donatılmıştır. Kontrollü başlatıcı başlatma sinyali (düğme S1) aldığında, ön çalıştırma kontaktörünü (K1) kapatır ve motoru programlanan birincil motor ayarlarına göre kontrol eder.

Kontrollü başlatıcı durdurma sinyali (düğme S2) aldığında, ön çalıştırma kontaktörünü (K1) açar ve yaklaşık olarak 2-3 saniyelik bir gecikmeden (KT1) sonra frenleme kontaktörünü (K2) kapatır. Ayrıca, istenilen durdurma performansı özellikleri için kullanıcı tarafından programlanan ikincil motor ayarlarını etkinleştirmek üzere K12 de kapatılır.

Motor hızı 0 değerine ulaştığında, harici sıfır-hız sensörü (A2) kontrollü başlatıcıyı durdurur ve frenleme kontaktörünü (K2) açar.

1 Kontrol voltajı (modele bağlı) K10 Çalıştırma rölesi 2 Uzaktan kontrol girişleri K11 Başlatma rölesi 3 Motor termistör girişi (yalnızca PTC) K12 Fren rölesi 4 Röle çıkışları K13 Sıfır-hız dedektörü rölesi 5 3 fazlı besleme K1 Hat kontaktörü (çalıştırma) 6 Motor terminalleri K2 Hat kontaktörü (fren) A2 Sıfır-hız sensörü K1T Çalıştırma gecikme zamanlayıcısı S1 Başlatma kontağı K2T Fren gecikme zamanlayıcısı S2 Durdurma kontağı K3T Sıfır-hız dedektörü gecikme zamanlayıcısı S3 Sıfırlama kontağı

5 5

Çizim 5.15 Kontrollü Frenleme Konfigürasyonu

Parametre ayarları:

3-3 Giriş A İşlevi Parametresi

•

- Motor Ayarı Seçimini belirlemek giriş A'yı motor ayarı seçimi için atar.

- Birincil motor ayarını kullanarak başlatma performansı özelliklerini ayarlayın (1 Birincil Motor Ayarları

parametre grubu).

Ürün Özellikleri

- İkincil motor ayarını kullanarak frenleme performansı özelliklerini ayarlayın (7 İkincil Motor Ayarı parametre

4-7 C Rölesi İşlevi Parametresi

•

- Alarm seçimi harici röle C'ye alarm işlevini atar.

grubu).

VLT® Soft Starter MCD 500

DUYURU!

Frenleme kontaktörü K2 açıldığında kontrollü başlatıcı besleme frekansında (16-5 Frekans parametresi) alarm verirse, 2-8 ile 2-10 arasındaki parametrelerin ayarlarını değiştirin.

5.14 Çift Hızlı Motor

VLT® Soft Starter MCD 500, yüksek hızlı kontaktör (K1), düşük hızlı kontaktör (K2) ve başlatma kontaktörü (K3) kullanarak çift hızlı Dahlander tipi motorların kontrolü için konfigüre edilebilir.

DUYURU!

Darbe genlik modülasyonlu (PAM) motorlar, harici sarım konfigürasyonu kullanarak stator frekansını etkili bir şekilde değiştirerek hızı değiştirir. Kontrollü başlatıcıların bu tip çift hızlı motorlarda kullanımı uygun değildir.

Kontrollü başlatıcı yüksek hızlı başlatma sinyali aldığında, yüksek hız kontaktörünü (K1) ve yıldız kontaktörü (K3) kapatır. Sonrasında, birincil motor ayarlarına göre motoru kontrol eder (1-1 ile 1-16 arasındaki parametreler).

Kontrollü başlatıcı düşük hızlı başlatma sinyali aldığında, düşük hız kontaktörünü (K2) kapatır. Bu eylem giriş A'yı kapatır ve kontrollü başlatıcı ikincil motor ayarlarına göre motoru kontrol eder (7-1 ile 7-16 arasındaki parametreler).

DUYURU!

Yüksek hızlı başlatma sinyali (7) kaldırıldığında, kontrollü başlatıcı besleme frekansında (16-5 Frekans) alarm verirse 2-8 ile 2-10 arasındaki parametrelerin ayarlarını değiştirin.

177HA527.1

2/T1

4/T2

6/T3

1/L1

3/L2

5/L3

K10

K11

K10

K11

K10

K2K11

K10

Ürün Özellikleri Kullanım Kılavuzu

5 5

1 Kontrol voltajı 6 Uzaktan düşük hızlı başlatma

K2 Hat kontaktörü (düşük hız)

girişi

2 Uzaktan kontrol girişleri 7 Uzaktan yüksek hızlı başlatma

K3 Yıldız kontaktör (yüksek hız)

girişi

3 Röle çıkışları K10 Uzaktan başlatma rölesi (düşük

S1 Sıfırlama kontağı

hız)

4 3 fazlı besleme K11 Uzaktan başlatma rölesi (yüksek

21, 22, 24 Röle çıkışı B

hız)

5 Motor terminalleri K1 Hat kontaktörü (yüksek hız)

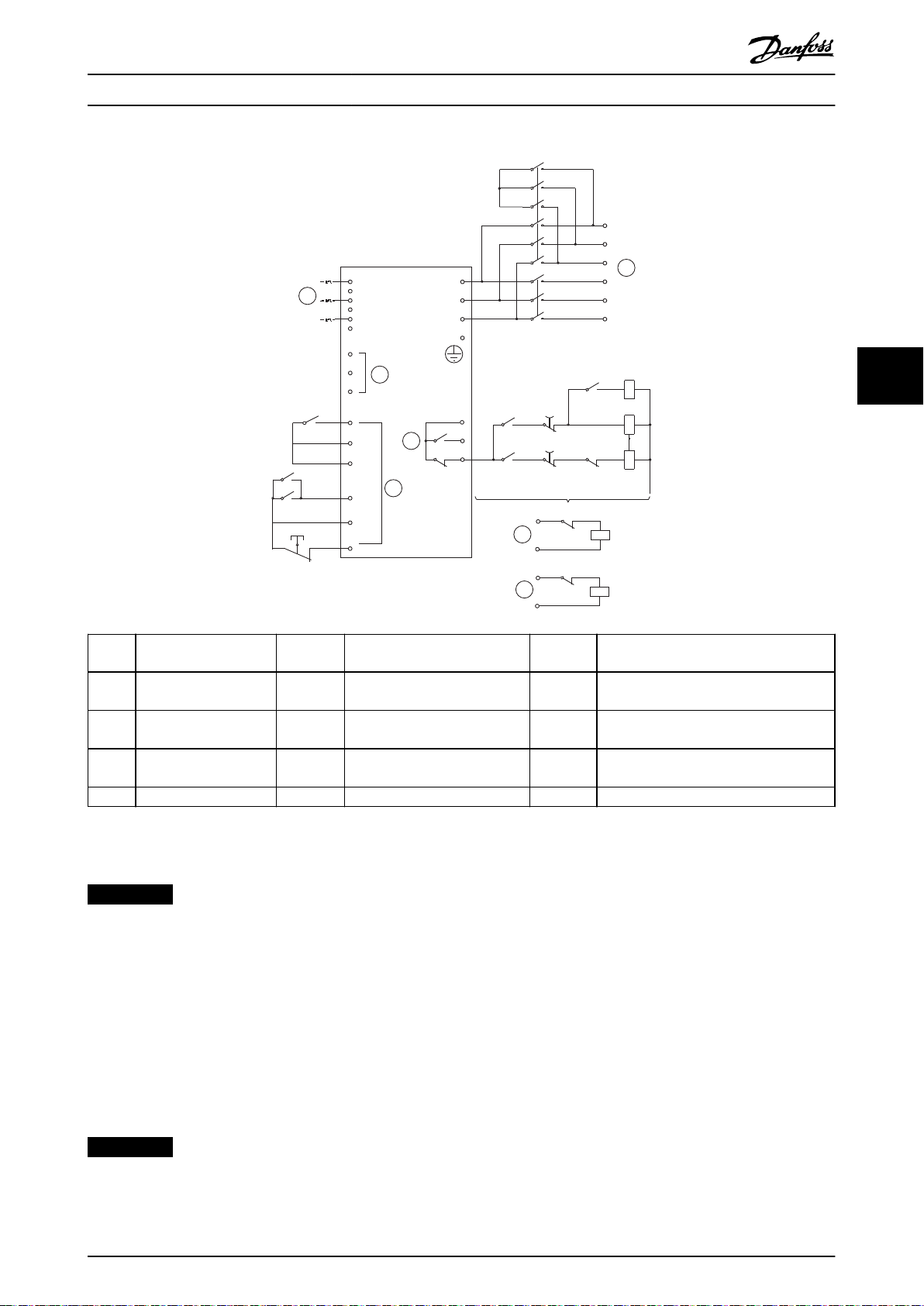

Çizim 5.16 Çift Hızlı Motor Konfigürasyonu

DUYURU!

K2 ve K3 kontaktörleri mekanik olarak kilitlenmelidir.

Parametre ayarları:

•

DUYURU!

Yüksek hızlı sinyal (7) kaldırıldığında, kontrollü başlatıcı besleme frekansında (16-5 Frekans parametresi) alarm verirse 2-9 ile 2-10 arasındaki parametrelerin ayarlarını değiştirin.

3-3 Giriş A İşlevi Parametresi

- Motor Ayarı Seçimini belirlemek giriş A'yı motor ayarı seçimi için atar.

- 1-1 ile 2-9 arasındaki parametreleri kullanarak yüksek hızlı performans özelliklerini ayarlayın.

- 7-1 ile 7-16 arasındaki parametreleri kullanarak düşük hızlı performans özelliklerini ayarlayın.

4-4 B Rölesi İşlevi Parametresi

- Alarm seçimi röle çıkışı B'ye alarm işlevini atar.

İşletim

VLT® Soft Starter MCD 500

6 İşletim

6.1 Kontrol Yöntemleri

VLT® Soft Starter MCD 500 şu şekilde kontrol edilebilir:

LCP (yerel kontrol) üzerindeki kontrol tuşlarıyla.

•

Uzaktan girişlerle (uzaktan kontrol).

•

Seri iletişim ağı ile.

•

Kontrol işlevleri

Yerel kontrol yalnızca el ile modunda kullanılabilir.

•

Uzaktan kontrol yalnızca oto. modunda kullanılabilir.

•

Seri iletişim ağıyla kontrol el ile modunda her zaman devre dışıdır. 3-2 Uzaktan İletişim parametresindeki ayarı

•

değiştirerek oto. modunda seri ağ aracılığıyla başlatma/durdurma komutlarını etkinleştirin veya devreden çıkarın.

MCD 500 otomatik başlatmaya veya otomatik durdurmaya da konfigüre edilebilir. Otomatik başlatma/durdurma işletimi yalnızca oto. modunda kullanılabilir. El ile modunda, kontrollü başlatıcı otomatik başlatma/durdurma ayarlarının tümünü yok sayar. Otomatik başlatma/durdurma işletimini konfigüre etmek için 5-1 ile 5-4 arasındaki parametreleri ayarlayın.

El ile modu ile oto. modu arasında geçiş yapmak için LCP üzerindeki tuşlara basın.

[Hand On]: Motoru başlatın ve el ile moduna geçin.

•

[O]: Motoru durdurun ve el ile moduna geçin.

•

[Auto On]: Kontrollü başlatıcıyı oto. moduna alın.

•

[Reset]: Alarmı sıfırlayın (yalnızca el ile modunda).

•

3-1 Yerel/Uzaktan parametresini kullanarak MCD 500 yalnızca yerel kontrole veya yalnızca uzaktan kontrole izin ver olarak da ayarlanabilir.

3-1 Yerel/Uzaktan parametresi Yalnızca Uzaktan Kontrole ayarlanmış ise iletişim ağıyla motoru durdurun.

El ile modu Oto. modu

Motoru kontrollü başlatmak için. LCP üzerindeki [Hand On] tuşuna basın. Uzaktan başlatma girişini etkinleştirin. Motoru durdurmak için. LCP'de [O] düğmesine basın. Uzaktan durdurma girişini etkinleştirin. Kontrollü başlatıcıyıdaki alarmı sıfırlamak için. LCP üzerinde [Reset] tuşuna basın. Uzaktan sıfırlama girişini etkinleştirin. Otomatik başlatma/durdurma işletimi. Devre dışı. Etkin.

Tablo 6.1 El ile Modu ve Oto. Modunda Başlatma,Durdurma ve Sıfırlama

Motoru durdurmaya yanaşma ile durdurmak için 1-10 Durdurma Modu parametresindeki ayarı dikkate almadan [Reset] tuşlarına aynı anda basın. Kontrollü başlatıcı motorun gücünü alır ve temel kontaktörü açar. Böylelikle motor durmaya yanaşır.

[O] tuşu devre dışıdır. Uzaktan kontrol veya seri

[O] ve

DUYURU!

Fren ve aralıklı çalıştırma işletimi yalnızca hizalı bağlı motorlarda işlet (bkz. bölüm 5.6 Yıldız-Üçgen İşletim).

177HA383.10

İşletim Kullanım Kılavuzu

6.2 İşletim ve LCP

6.2.1 İşletim Modları

El ile modunda:

Motoru kontrollü başlatmak için LCP üzerindeki

•

[Hand On] tuşuna basın.

Motoru durdurmak için LCP üzerindeki [O]

•

tuşuna basın.

Kontrollü başlatıcının alarmını sıfırlamak için LCP

•

üzerindeki [Reset] tuşuna basın.

Motoru durdurmaya yanaşma ile durdurmak için

•

1-10 Durdurma Modu parametresi ayarını dikkate almadan [O] ve [Reset] tuşlarına aynı anda basın. Kontrollü başlatıcı motorun gücünü alır, temel kontaktörü açar ve böylelikle motor durmaya yanaşır.

Oto. modunda:

Motoru kontrollü başlatmak için Uzaktan başlatma

•

girişini etkinleştirin.

Motoru durdurmak için Uzaktan durdurma girişini

•

etkinleştirin.

Kontrollü başlatıcının alarmını sıfırlamak için

•

Uzaktan sıfırlama girişini etkinleştirin.

DUYURU!

Fren ve aralıklı çalıştırma işletimi yalnızca hizalı bağlı motorlarda işlet (bkz. bölüm 4.3.3 Yıldız-Üçgen Kurulum).

6.2.2 LCP

1 Durum ve programlama ayrıntıları için 4 hatlı ekran. 2 Ekran kontrol tuşları:

[Status]: Durum ekranına geri döner.

[Quick Menu] Hızlı Menüyü açar.

[Main Menu] Ana Menüyü açar.

[Alarm Log] Alarm Günlüğünü açar.

3 Menü gezinme tuşları:

[Back]: Menü veya parametreden çıkar veya parametre değişikliğini iptal eder.

[OK]: Menü veya parametreye girer veya parametre değişikliğini kaydeder.

[▲]/[▼]:

Bir sonraki veya bir önceki menü veya parametreye geçer.

Mevcut parametrenin ayarını değiştirir.

Durum ekranına doğru geçer.

4 Kontrollü başlatıcı yerel kontrol tuşları:

[Hand On]: Motoru başlatır ve yerel kontrol moduna geçer.

5 Uzaktan giriş durumu göstergeleri.

Çizim 6.1 LCP Düzeni

[O]: Motoru durdurur (yalnızca el ile modunda).

[Auto On]: Kontrollü başlatıcıyı oto. moduna alır.

[Reset]: Alarmı sıfırlar (yalnızca el ile modunda).

İşletim

VLT® Soft Starter MCD 500

6.3 Uzakta montajlı LCP

Uzakta montajlı LCP VLT® Soft Starter MCD 500 ile birlikte kurulabilir. LCP 501 kontrol paneli kontrol ve görüntüleme için kontrollü başlatıcıdan 3 m (9,8 fit) uzağa montajlanabilir.

Kontrollü başlatıcı, uzaktaki LCP veya kontrollü başlatıcı üzerindeki LCP aracılığıyla kontrol edilebilir veya programlanabilir. Her iki ekranda da aynı bilgiler görüntülenir.

Ayrıca, uzaktaki LCP parametre ayarlarının kontrollü başlatıcılar arasında kopyalanmasını sağlar.

6.3.1 LCP ve Kontrollü Başlatıcı Senkronizasyonu

Kontrollü başlatıcı çalışırken DB9 kablosu LCP'ye bağlanabilir/LCP'den çıkarılabilir.

LCP'nin kontrollü başlatıcıya takıldığı ilk seferde kontrollü başlatıcı parametre ayarını LCP'ye kopyalar.

Yeni ekran algılandı

LCP daha önceden bir VLT® Soft Starter MCD 500 ile kullanılmışsa parametreleri LCP'den kontrollü başlatıcıya veya kontrollü başlatıcıdan LCP'ye kopyalamayı seçin.

DUYURU!

LCP senkronizasyonuyla yalnızca [▲], [▼], [OK], ve [O] tuşları etkinleştirilir.

DUYURU!

LCP, kontrollü başlatıcı çalışırken sökülebilir veya değiştirilebilir. Şebeke veya kontrol voltajının sökülmesine gerek yoktur.

6.4 Karşılama Ekranı

Kontrol gücü uygulandığında kontrollü başlatıcı karşılama ekranını görüntüler.

Hazır S1 Hoş geldiniz

1.05/2.0/1.13 MCD5-0053-T5-G1-

CV2

Üçüncü ekran satırı: Uzaktaki LCP'nin yazılımı, kontrol yazılımı,model yazılımı. Dördüncü ekran satırı: Ürün model numarası.

DUYURU!

LCP sürümü yalnızca kontrol gücü uygulandığında uzaktaki LCP 501 bağlıysa görüntülenir. Uzaktaki LCP bağlı değilse yalnızca kontrol yazılımı ve model yazılımı sürümleri görüntülenir.

6.5 Yerel Kontrol Tuşları

Gerekli seçeneği belirlemek için:

[▲] ve [▼] tuşlarına basın.

Belirlenen seçenek noktalı çizgilerle çevrilidir.

2. Parametreleri Kopyala seçimiyle devam etmek için [OK] tuşuna basın.

2a Ekrandan kontrollü başlatıcıya.

2b Kontrollü başlatıcıdan ekrana.

Parametreleri

kopyalama

Ekrandan kontrollü

başlatıcıya

Kontrollü başlatıcıdan

ekrana

DUYURU!

LCP'deki yazılım sürümü parametresi kontrollü başlatıcının yazılım sürümünden farklıysa yalnızca Başlatıcıdan Ekrana seçeneği kullanılabilir.

3-1 Yerel/Uzaktan parametresi Her Zaman LCL/RMT veya KAPALI olduğunda LCL/RMT olarak ayarlıysa [Hand On] ve [Auto On]tuşları her zaman etkindir. Kontrollü başlatıcı oto. modundaysa [Hand On] tuşuna basarak el ile moduna girilir ve motor başlatılır.

3-1 Yerel/Uzaktan parametresi Yalnızca Uzaktan Kontrole ayarlanmış ise [O] tuşu devre dışıdır. Uzaktan kontrol veya seri iletişim ağıyla motoru durdurun.

İşletim Kullanım Kılavuzu

6.6 Ekranlar

LCP, kontrollü başlatıcı hakkında büyük çapta performans bilgileri görüntüler. Durum ekranlarına erişmek için [Durum] tuşuna basın ve sonrasında [▲] ve [▼] tuşlarına basarak görüntülenecek bilgiyi seçin. Bir menü içindeki durum ekranlarına geri dönmek için [Back] tuşuna üst üste basın veya [Status] tuşuna basın. Kullanılabilir durum bilgileri:

Sıcaklık görüntüleme.

•

Programlanabilir ekran (bkz. 8-2 ile 8-5 arasındaki

•

parametreler).

Akım.

•

Frekans.

•

Motor gücü.

•

Son başlatma bilgisi.

•

Tarih ve saat.

•

Tristör iletim çubuğu grafiği.

•

Performans grafikleri.

•

DUYURU!

Burada görüntülenen ekranlar varsayılan olarak ayarlıdır.

6.6.1 Sıcaklık Görüntüleme Ekranı (S1)

6.6.3 Ortalama Akım (S3)

Ortalama akım ekranı 3 fazın ortalama akımını görüntüler.

Hazır S3 MS1 000.0A 000,0 kW

0.0A

6.6.4 Akım Görüntüleme Ekranı (S4)

Akım ekranı her fazdaki gerçek zamanlı hat akımını görüntüler.

Hazır S4 MS1 000.0A 000,0 kW

Faz akımları

000.0A 000.0A 000.0A

6.6.5 Frekans Görüntüleme Ekranı (S5)

Frekans ekranı kontrollü başlatıcının ölçtüğü şebeke frekansını görüntüler.

Hazır S5 MS1 000.0A 000,0 kW

00,0 Hz

Sıcaklık ekranı tota termal kapasite üzerinden motorun sıcaklığını görüntüler. Ayrıca, kullanımdaki motor veri ayarını da görüntüler.

Sıcaklık görüntüleme ekranı varsayılan durum ekranıdır.

Hazır S1 MS1 000.0A 000,0 kW

Birincil Motor Ayarı

M1 %000

6.6.2 Programlanabilir Ekran (S2)

Kontrollü başlatıcının kullanıcı tarafından programlanabilen ekranı özel bir uygulama için en önemli bilgileri gösterecek şekilde konfigüre edilebilir. 8-2 ile 8-5 arasındaki parametreleri kullanarak hangi bilginin gösterileceğini seçin.

Hazır S2 MS1 000.0A 000,0 kW

-.-- pf

00000 saat

6.6.6 Motor Gücü Ekranı (S6)

Motor gücü ekranı motor gücünü (kW, hp ve kVA) ve güç faktörünü görüntüler.

Hazır S6 MS1 000.0A 000,0 kW 000,0 kW 0000HP 0000 kVA -. - - pf

6.6.7 Son Başlatma Bilgisi (S7)

Son başlatma bilgisi başarılı en son başlatmanın ayrıntılarını görüntüler:

Başlatma süresi, (sn)

•

Çekilen maksimum başlatma akımı (motor tam

•

yük akımı yüzdesi üzerinden).

Motor sıcaklığında hesaplanan artış.

•

Hazır S7 MS1 000.0A 000,0 kW Son başlatma 000 sn %000 FLC

ΔSıcaklık %0

1 7 7 H A 5 1 3 . 1 0

İşletim

VLT® Soft Starter MCD 500

6.6.8 Tarih ve Saat (S8)

Tarih ve saat ekranı mevcut sistem tarihini ve saatini görüntüler (24 saat biçimi). Tarih ve saat ayarı hakkında ayrıntılar için bkz. bölüm 9.1 Tarihi ve Saati Ayarlama.

Hazır S8 MS1 000.0A 000,0 kW

YYYY AAA GG SS:DD:SS

6.6.9 Tristör İletimi Çubuk Grafiği

Tristör iletimi çubuk grafiği her fazdaki iletim düzeyini görüntüler.

Çizim 6.2 Çubuk Grafiği

6.6.10 Performans Grafikleri

VLT® Soft Starter MCD 500 şu değerler için gerçek zamanlı performans bilgilerini görüntüler:

Akım.

•

Motor sıcaklığı.

•

Motor kW.

•

Motor kVA.

•

Motor güç faktörü.

•

En yeni bilgiler ekranın sağ kısmında görüntülenir. Eski veriler depolanmaz. Geçmiş performansın analizini sağlamak adına grafik duraklatılabilir. Grafiği duraklatmak devam ettirmek için [OK] tuşuna 0,5 sn'den daha uzun bir süre basılı tutun.

DUYURU!

Kontrollü başlatıcı grafik duraklatıldığında verilrei toplamaz. Grafik devam ettiğinde eski veri ile yeni veri arasında küçük bir boşluk görüntülenir.

Programlama Kullanım Kılavuzu

7 Programlama

Kontrollü başlatıcının çalışması dahil her zaman programlama menülerine erişilebilir. Tüm değişiklikler anında uygulanır.

7.1 Erişim Kontrolü

4 basamaklı güvenli erişim kodu kritik parametreleri koruyarak (15 Sınırlı Parametreler parametre grubu ve devamı) yetkisiz kullanıcıların parametre ayarlarını görüntülemesinin ve değiştirmesinin önüne geçer.

Sınırlı parametre grubuna erişim sağlamak istenildiğinde LCP erişim kodunu sorar. Programlama oturumu için erişim kodu yalnızca bir kez isteni ve yetki menü kapatılana kadar devam eder.

Erişim kodunu girmek için:

1. Basamak seçmek için [Back] ve [OK] tuşlarına basın.

Değeri değiştirmek için [▲] ve [▼] tuşlarına basın.

3. 4 basamağın tümü erişim koduyla eşleştiğinde [OK] tuşuna basın.

LCP devam etmeden önce bir bilgi mesajı görüntüler.

Erişim Kodunu Gir

####

Erişime İzin Verildi

SÜPERVİZÖR

Erişim kodunu değiştirmek için 15-1 Erişim Kodu parametresini kullanın.

DUYURU!

Güvenli erişim kodu koruma simülasyonunu ve çıkış simülasyonunu da korur. Sayaçlar ve termal model sıfırlaması erişim kodu girilmeden de görüntülenebilir ancak sıfırlama için erişim kodu girilmelidir. Varsayılan erişim kodu: 0000.

Kullanıcıların parametre ayarlarını değiştirmesinin önüne geçmek için menüleri kilitleyin. 15-2 Ayarlama Kilidi parametresinde, ayarlama kilidi Oku ve Yaz, Yalnızca Oku veya Erişim Yok olarak ayarlanabilir.

Ayarlama kilidi etkinken parametre değerini değiştirme veya Ana Menüye erişim girişiminde bulunulduğunda hata mesajı görüntülenir:

Erişim Reddedildi

Ayar Kilidi Açık

7.2 Hızlı Menü

[Quick Menu] kontrollü başlatıcının basit uygulamalar için ayarlanması adına menülere erişim sağlar.

7.2.1 Hızlı Kurulum

Hızlı kurulum ortak olarak kullanılan parametrelere erişim sağlayarak kontrollü başlatıcının konfigürasyonunun uygulamada gereken şekilde ayarlanmasını sağlar. Bireysel parametrelerin ayrıntıları için bkz. bölüm 8 Parametre Açıkla- maları.

1 Birincil Mtr Ayarı

1-1 Motor FLC 1-3 Başlatma Modu 1-4 Akım Sınırı 1-5 Başlangıç Akımı 1-6 Başlatma Rampası Süresi 1-9 Çok Yüksek Başlatma Süresi 1-10 Durdurma Modu 1-11 Durdurma Süresi

2 Koruma

2-1 Faz Dizilişi 2-4 Düşük akım 2-5 Düşük Akım Gecikmesi 2-6 Ani Aşırı Akım 2-7 Ani Aşırı Akım Gecikmesi

3 Girişler

3-3 Giriş A İşlevi 3-4 Giriş A Adı 3-5 Giriş A Alarmı 3-6 Giriş A Alarm Gecikmesi 3-7 Giriş A Başlangıç Gecikmesi

4 Çıkışlar

4-1 Röle A İşlevi 4-2 Gecikmedeki Röle A 4-3 Gecikme Dışındaki Röle A 4-4 Röle B İşlevi 4-5 Gecikmedeki Röle B 4-6 Gecikme Dışındaki Röle B 4-7 Röle C İşlevi 4-8 Gecikmedeki Röle C 4-9 Gecikme Dışındaki Röle C 4-10 Düşük Akım İşareti 4-11 Yüksek Akım İşareti 4-12 Motor Sıcaklığı İşareti

5 Başlatma/Durdurma Zamanlayıcıları

5-1 Otomatik Başlatma Tipi 5-2 Otomatik Başlatma Süresi

7 7

Programlama

VLT® Soft Starter MCD 500

1 Birincil Mtr Ayarı

5-3 Otomatik Durdurma Tipi 5-4 Otomatik Durdurma Süresi

8 Ekran

8-1 Dil 8-2 Kullanıcı Ekranı Sol Üst 8-3 Kullanıcı Ekranı Sağ Üst 8-4 Kullanıcı Ekranı Sol Alt 8-5 Kullanıcı Ekranı Sağ Alt

Tablo 7.1 Hızlı Kurulum Menüsündeki Parametreler

7.2.2 Uygulama Kurulum Örnekleri

Uygulama kurulumları menüsü kontrollü başlatıcının yaygın kullanımlar için konfigüre edilmesini kolaylaştırır. Kontrollü başlatıcı uygulamayla ilişkili parametreleri seçer ve tipik bir

ayar önerir. Her parametre gerekliliklere tam olarak uyacak şekilde ayarlanabilir.

Ekranda, vurgulanan değerler önerilen değerlerdir.

▶

işaretiyle gösterilen değerler yüklü değerlerdir.

1-1 Motor FLC parametresini her zaman motor plakası tam yük akımı ile eşleşecek şekilde ayarlayın. Motor FLC için önerilen değer kontrollü başlatıcının minimum FLC değeridir.

Santrifüjlü pompa

Motor tam yük akımı Başlatma modu Uyarlanabilir kontrol Uyarlanabilir başlatma profili Erken hızlanma Başlatma rampası süresi 10 sn Durdurma modu Uyarlanabilir kontrol Uyarlanabilir durdurma profili Geç yavaşlama Durdurma süresi 15 sn

Tablo 7.2 Santrifüjlü Pompa Uygulamaları için Önerilen Değerler

Dalgıç pompası

Motor tam yük akımı Başlatma modu Uyarlanabilir kontrol Uyarlanabilir başlatma profili Erken hızlanma Başlatma rampası süresi 5 sn Durdurma modu Uyarlanabilir kontrol Uyarlanabilir durdurma profili Geç yavaşlama Durdurma süresi 5 sn

Tablo 7.3 Dalgıç Pompası Uygulamaları için Önerilen Değerler

Sönümlü fan

Motor tam yük akımı Başlatma modu Sabit akım Akım sınırı 350%

Tablo 7.4 Sönümlü Fan Uygulamaları için Önerilen Değerler

Sönümsüz fan

Motor tam yük akımı Başlatma modu Uyarlanabilir kontrol Uyarlanabilir başlatma profili Sabit hızlanma Başlatma rampası süresi 20 sn Çok yüksek başlatma süresi 30 sn Kilitli rotor süresi 20 sn

Tablo 7.5 Sönümsüz Fan Uygulamaları için Önerilen Değerler

Vidalı kompresör

Motor tam yük akımı Başlatma modu Sabit akım Başlatma rampası süresi 5 sn Akım sınırı 400%

Tablo 7.6 Vidalı Kompresör Uygulamaları için Önerilen Değerler

Pistonlu kompresör

Motor tam yük akımı Başlatma modu Sabit akım Başlatma rampası süresi 10 sn Akım sınırı 450%

Tablo 7.7 Pistonlu Kompresör Uygulamaları için Önerilen Değerler

Taşıyıcı

Motor tam yük akımı Başlatma modu Sabit akım Başlatma rampası süresi 5 sn Akım sınırı 400% Durdurma modu Uyarlanabilir kontrol Uyarlanabilir durdurma profili Sabit yavaşlama Durdurma süresi 10 sn

Tablo 7.8 Taşıyıcı Uygulamaları için Önerilen Değerler

Döner kırıcı

Motor tam yük akımı Başlatma modu Sabit akım Başlatma rampası süresi 10 sn Akım sınırı 400% Çok yüksek başlatma süresi 30 sn Kilitli rotor süresi 20 sn

Tablo 7.9 Döner Kırıcı Uygulamaları için Önerilen Değerler

Programlama Kullanım Kılavuzu

Dişli kırıcı

Motor tam yük akımı Başlatma modu Sabit akım Başlatma rampası süresi 10 sn Akım sınırı 450% Çok yüksek başlatma süresi 40 sn Kilitli rotor süresi 30 sn

Tablo 7.10 Dişli Kırıcı Uygulamaları için Önerilen Değerler

7.2.3 Günlükler

Gerçek zamanlı grafiklerde performans bilgilerini görüntülemek için Günlükler menüsüne girin.

Akım (FLC%).

•

Motor Sıcaklığı (%).

•

Motor kW (%).

•

Motor kVA (%).

•

Motor pf.

•

En yeni bilgiler ekranın sağ kısmında görüntülenir. [OK] tuşuna basılı tutularak grafik veri analizi için duraklatılabilir. Grafiği yeniden başlatmak için [OK] tuşuna basılı tutun.

Ana Menü

7.3

[Main Menu] kontrollü başlatıcıyı gelişmiş uygulamalar ve görüntüleme performansı için ayarlamak amacıyla menülere erişim sağlar.

7.3.1 Parametreler

Bir parametre değerini değiştirme

Uygun parametreye gidin ve düzenleme moduna

•

girmek için [OK] tuşuna basın.

Parametre ayarını değiştirmek için [▲] ve [▼]

•

tuşlarına basın.

Değişiklikleri kaydetmek için [OK] tuşuna basın.

•

Ekranda görüntülenen ayar kaydedilir ve LCP parametre listesine geri döner.

Değişiklikleri iptal etmek için [Back] tuşuna basın.

•

LCP değişiklikleri kaydetmeden parametre listesine geri döner.

7.3.2 Parametre Kısayolu

VLT® Soft Starter MCD 500, Parametreler menüsünde yer alan bir parametreye doğrudan erişim sağlayan parametre kısayoluna da sahiptir.

Parametre kısayoluna erişmek için [Main Menu]

•

tuşuna 3 sn boyunca basın.

Parametre grubunu seçmek için [▲] veya [▼]

•

tuşuna basın.

İmleci hareket ettirmek için [OK] veya [Back]

•

tuşuna basın.

[▲] veya [▼] tuşuna basarak parametre numarasını

•

seçin.

Parametre kısayolu

Lütfen bir

parametre numarası girin

01-01

7 7

Parametreler, kontrollü başlatıcının nasıl işletildiğini kontrol eden programlanabilir parametrelerin tümünün görüntülenmesini ve değiştirilmesini sağlar.

Parametreleri açmak için [Main Menu] tuşuna basın ve sonrasında Parametreleri seçin.

Parametreler arasında geçiş yağma

Parametre grupları arasında geçiş yapmak için [▲]

•

veya [▼] tuşuna basın.

Bir gruptaki parametreleri görüntülemek için [OK]

•

tuşuna basın.

Önceki düzeye geri dönmek için [Back] tuşuna

•

basın.

Parametreleri kapatmak için [Back] tuşuna basın.

•

Programlama

VLT® Soft Starter MCD 500

7.3.3 Parametre Listesi

1 Birincil Mtr Ayarı 4 Çıkışlar 7-12 Uyarlanabilir Ktrl Kazancı-2 1-1 Motor FLC 4-1 Röle A İşlevi 7-13 Uyarlanabilir Başlatma Profili-2 1-2 Kilitli Rotor Süresi 4-2 Gecikmedeki Röle A 7-14 Uyarlanabilir Durdurma Profili-2 1-3 Başlatma Modu 4-3 Gecikme Dışındaki Röle A 7-15 Fren Torku-2 1-4 Akım Sınırı 4-4 Röle B İşlevi 7-16 Fren Süresi-2 1-5 Başlangıç Akımı 4-5 Gecikmedeki Röle B 8 Ekran 1-6 Başlatma Rampası Süresi 4-6 Gecikme Dışındaki Röle B 8-1 Dil 1-7 Marş Düzeyi 4-7 Röle C İşlevi 8-2 Kullanıcı Ekranı Sol Üst 1-8 Marş Süresi 4-8 Gecikmedeki Röle C 8-3 Kullanıcı Ekranı Sağ Üst 1-9 Çok Yüksek Başlatma Süresi 4-9 Gecikme Dışındaki Röle C 8-4 Kullanıcı Ekranı Sol Alt 1-10 Durdurma Modu 4-10 Düşük Akım İşareti 8-5 Kullanıcı Ekranı Sağ Alt 1-11 Durdurma Süresi 4-11 Yüksek Akım İşareti 8-6 Grafik Süre Bazı 1-12 Uyarlanabilir Kontrol Kazancı 4-12 Motor Sıcaklığı İşareti 8-7 Grafik Maks Ayar 1-13 Uyarlanabilir Başlatma Profili 4-13 Analog Çıkışı A 8-8 Grafik Min Ayar 1-14 Uyarlanabilir Başlatma Profili 4-14 Analog A Ölçeği 8-9 Şebeke Ref. Voltajı

1-15 Fren Torku 4-15 Analog A Maks Ayar 15 Sınırlı Parametre 1-16 Fren Süresi 4-16 Analog A Min Ayar 15-1 Erişim Kodu

2 Koruma 5 Başlatma/Durdurma

Zamanlayıcıları

2-1 Faz Dizilişi 5-1 Otomatik Başlatma Tipi 15-3 Acil Durum Çalıştırması 2-2 Akım Dengesizliği 5-2 Otomatik Başlatma Süresi 15-4 Akım Kalibrasyonu 2-3 Akım Dengesizliği Gecikmesi 5-3 Otomatik Durdurma Tipi 15-5 Ana Kontaktör Süresi 2-4 Düşük akım 5-4 Otomatik Durdurma Süresi 15-6 By-pass Kontaktörü Süresi 2-5 Düşük Akım Gecikmesi 6 Otomatik Sıfırlama 15-7 Motor Bağlantısı 2-6 Ani Aşırı Akım 6-1 Oto. Sıfırlama Eylemi 15-8 Aralıklı Çalıştırma Torku 2-7 Ani Aşırı Akım Gecikmesi 6-2 Maksimum Sıfırlama 16 Koruma Eylemi 2-8 Frekans Kontrolü 6-3 Sıfırlama Gecikmesi Grubu A

ve B

2-9 Frekans Varyasyonu 6-4 Sıfırlama Gecikmesi Grubu C 16-2 Akım Dengesizliği 2-10 Frekans Gecikmesi 7 İkincil Mtr Ayarı 16-3 Düşük akım 2-11 Yeniden Başlat Gecikmesi 7-1 Motor FLC-2 16-4 Ani Aşırı Akım 2-12 Motor Sıcaklık Kontrolü 7-2 Kilitli Rotor Süresi-2 16-5 Frekans 3 Girişler 7-3 Başlatma Modu-2 16-6 Isı alıcı Aşırı sıcaklık 3-1 Yerel/Uzaktan 7-4 Akım Sınırı-2 16-7 Çok Yüksek Başlatma Süresi 3-2 Uzaktan İletişim 7-5 Başlangıç Kontrolü-2 16-8 Giriş A Alarmı 3-3 Giriş A İşlevi 7-6 Başlatma Rampası-2 16-9 Motor Termistörü 3-4 Giriş A Adı 7-7 Marş Düzeyi-2 16-10 Başlatıcı İletişimleri 3-5 Giriş A Alarmı 7-8 Marş Süresi-2 16-11 Ağ İletişimleri 3-6 Giriş A Alarm Gecikmesi 7-9 Çok Yüksek Başlatma

Süresi-2 3-7 Giriş A Başlangıç Gecikmesi 7-10 Durdurma Modu-2 16-13 Düşük Kontrol Voltajları 3-8 Uzaktan Sıfırlama Mantığı 7-11 Durdurma Süresi-2 – –

15-2 Ayarlama Kilidi

16-1 Motor Aşırı Yükü

16-12 Batarya/Saat

Parametre Açıklamaları Kullanım Kılavuzu

8 Parametre Açıklamaları

8.1 Birincil Motor Ayarları

DUYURU!

Varsayılan ayarlar * ile işaretlenmiştir.

Birincil Motor Ayarlarındaki parametreler kontrollü başlatıcıyı bağlı motorla eşleştirecek şekilde konfigüre eder. Bu parametreler motorun işletim özelliklerini açıklar ve kontrollü başlatıcının motor sıcaklığını biçimlendirmesini sağlar.

DUYURU!

1-2 Kilitli Rotor Süresi Parametresi motor aşırı yük koruması için alarm akımını belirler. Varsayılan ayarı motor aşırı yük koruması sağlar:

10 Sınıfı.

•

Alarm akımı FLA'nın %105'i veya FLA'ya eşit.

•

1-1 Motor FLC

Seçenek: fonksiyon:

Modele bağlı

Kontrollü başlatıcıyı bağlı motor tam yük akımıyla eşleştirir. Motor plakasında yer alan tam yük akımı (FLC) değerine ayarlayın.

DUYURU!

Bu parametrenin ayarı akım bazlı koruma ayarlarını tümünün hesaplanması için temel oluşturur.

1-2 Kilitli Rotor Süresi

Aralık: fonksiyon:

10 sn* [0:01–2:00

(dak:sn)]

1-3 Başlatma Modu

Seçenek: fonksiyon:

Sabit akım* Uyarlanabilir kontrol

Motorun, maksimum sıcaklığa ulaşmadan önce soğuktan sürdürebildiği kilitli rotor akımının maksimum süresini ayarlar. Motor veri sayfasına göre ayarlayın.

Kontrollü başlatma modunu seçer. Daha fazla ayrıntı için bkz. bölüm 5.3 Başlatma Modları.

1-4 Akım Sınırı

Aralık: fonksiyon:

350%* [%100-600

FLC]

1-5 Başlangıç Akımı

Aralık: fonksiyon:

350%* [%100-600

FLC]

1-6 Başlatma Rampası Süresi

Aralık: fonksiyon:

10 sn* [1-180

sn]

1-7 Marş Düzeyi

Aralık: fonksiyon:

500%* [%100-700

FLC]

Sabit akım ve akım rampası kontrollü başlatma için akım sınırını motor tam yük akımı yüzdesi üzerinden ayarlar. Daha fazla ayrıntı için bkz. bölüm 5.3 Başlatma Modları.

Akım rampası başlatma için ilk başlatma akımı düzeyini motor tam yük akımı yüzdesi üzerinden ayarlar. Motorun başlatıldığında derhal hızlanmaya başlaması için ayarlayın. Akım rampası başlatması gerekli değilse başlangıç akımını akım sınırına eşit olarak ayarlayın. Daha fazla ayrıntı için bkz. bölüm 5.3 Başlatma Modları.

Uyarlanabilir kontrol başlatması için toplam başlatma süresini veya akım rampası başlatması için rampa süresini ayarlar (başlangıç akımından akım sınırına kadar). Daha fazla ayrıntı için bkz. bölüm 5.3 Başlatma Modları.

DİKKAT

ARTIRIMLI TORK DÜZEYİ

Marş mekanik ekipmanı artırımlı tork düzeylerine maruz bırakır.

•

8 8

Bu özelliği kullanmadan önce motor, yük ve rakorların ilave torku taşıyabileceğinden emin olun.

Marş akımının düzeyini ayarlar.

Parametre Açıklamaları

VLT® Soft Starter MCD 500

1-8 Marş Süresi

Aralık: fonksiyon:

0000 ms* [0–

2000 ms]

DİKKAT

ARTIRIMLI TORK DÜZEYİ

Marş mekanik ekipmanı artırımlı tork düzeylerine maruz bırakır.

Bu özelliği kullanmadan

•

önce motor, yük ve rakorların ilave torku taşıyabileceğinden emin olun.

Marş süresini ayarlar. 0 olarak ayarlı ise marş devreden çıkar. Daha fazla ayrıntı için bkz. bölüm 5.3 Başlatma Modları.

1-9 Çok Yüksek Başlatma Süresi

Aralık: fonksiyon:

Çok yüksek başlatma süresi kontrollü başlatıcının motoru çalıştırmayı denediği

20 sn* [0:00–4:00

(dak:sn)]

1-10 Durdurma Modu

Seçenek: fonksiyon:

Durdurmaya yanaşma* TVR kontrollü durdurma Uyarlanabilir kontrol Fren

1-11 Durdurma Süresi

Aralık: fonksiyon:

[0:00–

sn*

4:00 (dak:sn)]

maksimum süredir. Motor, programlanan sınır içinde tam hıza ulaşmazsa kontrollü başlatıcı atar. Normal sağlıklı bir başlatma için gereken süreden biraz daha uzun olarak ayarlayın. 0 olarak ayarlı ise çok yüksek başlatma süresi devreden çıkarılır. Gerektiği gibi ayarlayın.

Durdurma modunu seçer. Daha fazla ayrıntı için bkz. bölüm 5.4 Durdurma Modları.

Zamanlı voltaj rampası veya uyarlanabilir kontrolü kullanarak motorun kontrollü durdurulma süresini ayarlar. Temel kontaktör kuruluysa kontaktör durdurma süresinin sonuna kadar kapalı kalmalıdır. Temel kontaktörü kontrol etmek için Çalıştır için konfigüre edilmiş programlanabilir bir çıkış kullanın. Fren kullanırken toplam durdurulma süresini ayarlar. Daha fazla ayrıntı için bkz. bölüm 5.4 Durdurma Modları.

1-12 Uyarlanabilir Kontrol Kazancı

Aralık: fonksiyon:

75%* [1–200%] Uyarlanabilir kontrolün performansını ayarlar.

Bu ayar hem başlatma hem de durdurma kontrolünü etkiler.

DUYURU!

Uyarlanabilir kontrol performansı tatmin edici olduğu sürece kazanç ayarını varsayılan düzeyde bırakın. Başlatma veya durdurmanın sonunda motor çok hızlı bir şekilde hızlanır veya yavaşlarsa kazanç ayarını %5-10 oranında arttırın. Başlatma veya durdurma esnasında motor hızı bir azalıp bir artıyorsa kazanç ayarını biraz düşürün.

1-13 Uyarlanabilir Başlatma Profili

Seçenek: fonksiyon:

Uyarlanabilir kontrol kontrollü başlatma için kontrollü başlatıcının hangi profili kullanacağını seçer. Daha fazla ayrıntı için bkz. bölüm 5.4 Durdurma Modları.

Erken hızlanma Sabit hızlanma* Geç hızlanma

1-14 Uyarlanabilir Durdurma Profili

Seçenek: fonksiyon:

Uyarlanabilir kontrol kontrollü durdurma için kontrollü başlatıcının hangi profili kullanacağını seçer. Daha fazla ayrıntı için bkz.

bölüm 5.4 Durdurma Modları. Erken yavaşlama Sabit yavaşlama* Geç hızlanma

8.1.1 Fren

Fren, motoru etkin şekilde yavaşlatmak için DC enjeksiyonunu kullanır. Daha fazla ayrıntı için bkz. bölüm 5.4 Durdurma Modları.

1-15 Fren Torku

Aralık: fonksiyon:

20%* [20–100%] Kontrollü başlatıcının motoru yavaşlatmak için

kullandığı fren torku miktarını ayarlar.

Parametre Açıklamaları Kullanım Kılavuzu

1-16 Fren Süresi

Aralık: fonksiyon:

1 sn* [1-30 sn] Frenle durdurma esnasında DC enjeksiyonu

süresini ayarlar.

DUYURU!

Bu parametre 1-11 Durdurma Süresi parametresi ile birlikte kullanılır. Ayrıntılar için bkz. bölüm 5.4 Durdurma Modları.

8.2 Koruma

2-1 Faz Dizilişi

Seçenek: fonksiyon:

Kontrollü başlatıcının bir başlatmada hangi faz dizilişlerine izin vereceğini seçer. Başlangıç öncesi kontroller esnasında, kontrollü başlatıcı giriş terminallerindeki fazların dizilişini inceler. Gerçek diziliş belirlenen seçenekle

eşleşmiyorsa kontrollü başlatıcı alarm verir. Herhangi bir diziliş* Yalnızca pozitif Yalnızca negatif

8.2.1 Akım Dengesizliği

8.2.2 Düşük akım

3 fazın ortalama akımı motor çalışırken belirlenen düzeyin altına düşerse kontrollü başlatıcı alarm vermek üzere konfigüre edilebilir.

2-4 Düşük akım

Aralık: fonksiyon:

20%* [0–

100%]

Düşük akım koruması için alarm noktasını motor tam yük akımı yüzdesi üzerinden ayarlar. Normal motor çalışma aralığı ile motor mıknatıslama (yüksüz) akımı arasındaki bir düzeye ayarlayın (genellikle tam yük akımının %25-35'i). 0 olarak ayarlı ise çok düşük akım koruması devreden çıkarılır.

2-5 Düşük Akım Gecikmesi

Aralık: fonksiyon:

5 sn* [0:00–4:00

(dak:sn)]

Kontrollü başlatıcının yanıtını düşük akıma yavaşlatarak anlık dalgalanmalar nedeniyle alarm verilmesini engeller.

8.2.3 Ani Aşırı Akım

3 fazın ortalama akımı motor çalışırken belirlenen düzeyi aşarsa kontrollü başlatıcı alarm vermek üzere konfigüre edilebilir.

8 8

3 fazdaki akım da belirlenen miktardan daha fazla farklılık gösterirse kontrollü başlatıcı alarm vermek üzere konfigüre edilebilir. Dengesizlik, 3 fazın tümündeki en yüksek ve en düşük akım arasındaki fark olarak, en yüksek akım yüzdesi üzerinden hesaplanır.

Akım dengesizliği algılaması başlatma ve kontrollü durdurma esnasında %50 oranında hassasiyetini kaybeder.

2-2 Akım Dengesizliği

Aralık: fonksiyon:

30%* [10–50%] Akım dengesizliği koruması için alarm

noktasını ayarlar.

2-3 Akım Dengesizliği Gecikmesi

Aralık: fonksiyon:

3 sn* [0:00–4:00

(dak:sn)]

Kontrollü başlatıcının yanıtını akım dengesizliğine yavaşlatarak anlık dalgalanmalar nedeniyle alarm verilmesini engeller.

2-6 Anlık Aşırı Akım

Aralık: fonksiyon:

400%* [%80-600 FLC] Ani aşırı akım koruması için alarm

noktasını motor tam yük akımı yüzdesi üzerinden ayarlar.

2-7 Anlık Aşırı Akım Gecikmesi

Aralık: fonksiyon:

0 sn* [0:00–1:00

(dak:sn)]

Kontrollü başlatıcının yanıtını aşırı akıma yavaşlatarak anlık aşırı akım olayları nedeniyle alarm verilmesini engeller.

8.2.4 Frekans Alarmı

Kontrollü başlatıcı işletim boyunca şebeke frekansını görüntüler ve frekans belirlenen toleransın ötesine geçerse alarm vermek üzere konfigüre edilebilir.

2-8 Frekans Kontrolü

Seçenek: fonksiyon:

Kontrollü başlatıcının frekans alarmını

görüntüleyeceği zamanı belirler. Kontrolsüz Yalnızca başlatma Başlatma/çalıştırma* Yalnızca Çalıştırma

Parametre Açıklamaları

VLT® Soft Starter MCD 500

2-9 Frekans Varyasyonu

8.3 Girişler

Seçenek: fonksiyon:

Frekans varyasyonu için kontrollü başlatıcı toleransını seçer.

±2 Hz ±5 Hz* ±10 Hz ±15 Hz

2-10 Frekans Gecikmesi

Aralık: fonksiyon:

1 sn* [0:01–4:00

(dak:sn)]

Kontrollü başlatıcının yanıtını frekans bozulmalarına yavaşlatarak anlık dalgalanmalar nedeniyle alarm verilmesini engeller.

DUYURU!

Şebeke frekansı 35 Hz değerinin altına düşer veya 75 Hz değerini aşarsa kontrollü başlatıcı hemen alarm verir.

2-11 Yeniden Başlat Gecikmesi

Aralık: fonksiyon:

10 sn*

[00:01– 60:00 (dak:sn)]

Kontrollü başlatıcı, durdurmanın sonu ile takip eden başlatmanın başlangıcı arasında gecikmeye zorlamak üzere konfigüre edilebilir. Yeniden başlat gecikmesi esnasında, ekranda başka bir başlatmanın denenmesine izin verilmesi için kalan süre görüntülenir.

DUYURU!

Yeniden başlat gecikmesi her durdurmanın sonundan ölçülür. Yeniden başlat gecikmesi ayarı değişiklikleri bir sonraki durdurmayı takiben uygulanır.

2-12 Motor Sıcaklık Kontrolü

Seçenek: fonksiyon:

Kontrollü başlatıcının, motorun başarılı bir başlatma için yeterli termal kapasitesi olup olmadığını doğrulayacağını veya doğrulamayacağını seçer. Kontrollü başlatıcı hesaplanan motor sıcaklığını son motor başlatmasındaki sıcaklık artışı ile karşılaştırır. Kontrollü başlatıcı yalnızca motor başarılı bir

şekilde başlatılabilecek kadar soğudu ise işler. Kontrolsüz* Kontrol

3-1 Yerel/Uzaktan

Seçenek: fonksiyon:

[Auo On] ve [Hand On] tuşlarının el ile modu veya oto. modu arasında geçiş yapmak için

kullanılabileceği zamanı seçer. Her zaman yerel/ uzaktan* Yalnızca yerel kontrol Yalnızca uzaktan kontrol

Yerel ve uzaktan kontrol arasında her zaman

geçiş yapar.

Uzaktan girişlerin tümü devreden çıkarılır.

[Hand On] ve [Auto On] devreden çıkarılır.

3-2 Uzaktan İletişim

Seçenek: fonksiyon:

Kontrollü başlatıcı, Uzaktan modundayken seri iletişim ağından başlatma ve durdurma komutlarını kabul edip etmeyeceğini seçer.

Her zaman etkin olan konumlar şunlardır:

Zorlama iletişim alarmı.

•

Yerel/uzaktan kontrol

•

Test başlatması.

•

Sıfırla.

•

Uzaktan modunda kontrolü devreden çıkar Uzaktan modunda kontrolü etkinleştir*

3-3 Giriş A İşlevi

Seçenek: fonksiyon:

Giriş A'nın işlevini seçer. Motor ayarı seçimi*

Giriş alarmı (N/O)

Giriş alarmı (N/C)

Kontrollü başlatıcı 2 ayrı motor veri setiyle

konfigüre edilebilir. Birincil motor verisi 1-1 ile

1-16 arasındaki parametreler kullanılarak

programlanır. İkincil motor verisi 7-1 ile 7-16

arasındaki parametreler kullanılarak programlanır.

İkincil motor verisini kullanmak için bu

parametreyi Motor Ayarı Seçimi olarak ayarlayın

ve başlatma komutu vermeden önce terminal 11

ve 16'yı kapatın. Kontrollü başlatıcı, başlatmada

hangi motor verisinin kullanılacağını seçer ve

başlatma/durdurma döngüsünün tamamında bu

motor verisini kullanır.

Giriş A kontrollü başlatıcının alarm vermesi için

kullanılabilir. Bu parametre Giriş Alarmı (N/O)

olarak ayarlandığında, 11 ve 16 arasındaki

terminaller boyunca kapalı bir devre kontrollü

başlatıcıya alarm verdirir (3-5 ile 3-7 arasındaki

parameter)

Bu parametre Giriş Alarmı (N/C) olarak ayarlan-

dığında, 11 ve 16 arasındaki terminaller boyunca

Parametre Açıklamaları Kullanım Kılavuzu

3-3 Giriş A İşlevi

Seçenek: fonksiyon:

açık bir devre kontrollü başlatıcıya alarm verdirir

(3-5 ile 3-7 arasındaki parameter) Yerel/uzaktan seçim

Acil durum çalıştırması

Başlatıcıyı devreden çıkar

İleri doğru aralıklı çalıştırma Geriye doğru aralıklı çalıştırma

Giriş A, LCP tuşları yerine, yerel ve uzaktan

kontrol arasında seçim yapmak için kullanılabilir.

Giriş açıkken, kontrollü başlatıcı el ile

modundadır ve LCP aracılığıyla kontrol edilebilir.

Giriş kapalıyken kontrollü başlatıcı uzaktan

modundadır. [Hand On] ve [Auto On] tuşları

devreden çıkarılmıştır ve kontrollü başlatıcı seri

iletişim ağından gelen yerel/uzaktan komutların

tümünü yok sayar.

Yerel ve uzaktan kontrol arasında seçim yapmak

için Giriş A'yı kullanmak adına 3-1 Yerel/Uzaktan

parametresini Her zaman Yerel/Uzaktan olarak

ayarlayın.

Acil durum çalıştırmasında, kontrollü başlatıcı

durdurulana kadar çalışmaya devam ederek

alarmların ve uyarıların tümünü yok sayar

(ayrıntılar için bkz.15-3 Acil Durum Çalıştırması

parametresi)

Terminal 11 ile 16 arasındaki terminallerin

kapatılması acil durum çalıştırmasını etkinleştirir.

Devrenin açılması acil durum çalıştırmasını

sonlandırır ve kontrollü başlatıcı motoru

durdurur.

Kontrollü başlatıcı kontrol girişleriyle devreden

çıkarılabilir. Terminal 11 ile 16 arasındaki açık bir

devre kontrollü başlatıcıyı devreden çıkarır.

Kontrollü başlatıcı başlatma komutlarına yanıt

vermez. Çalışıyorsa kontrollü başlatıcı motorun

durmaya yanaşmasını sağlayarak 1-10 Durdurma

Modu parametresinde ayarlı kontrollü durdurma

modunu yok sayar.

Terminal 11 ile 16 arasındaki devre açıldığında

kontrollü başlatıcı motorun durmaya yanaşmasını

sağlar.

Aralıklı çalıştırma işletimini ileri doğru etkinleştirir

(yalnızca Uzaktan modunda işletilir).

Aralıklı çalıştırma işletimini geriye doğru

etkinleştirir (yalnızca Uzaktan modunda işletilir).

3-4 Giriş A Adı

Seçenek: fonksiyon:

Başlatıcıyı devreden çıkar Kumanda PLC Titreşimli alarm

3-5 Giriş A Alarmı

Seçenek: fonksiyon:

Giriş alarmının verilme zamanını seçer.

Her zaman etkin* Kontrollü başlatıcının güç aldığı her zaman

alarm verilebilir.

Yalnızca işletim Alarm, kontrollü başlatıcı çalışırken, durduru-

lurken veya başlatılırken verilebilir.

Yalnızca Çalıştırma Alarm, kontrollü başlatıcı çalışırken verilebilir.

3-6 Giriş A Alarm Gecikmesi

Aralık: fonksiyon:

0 sn* [0:00–4:00 (dak:sn)] Giriş etkinleştirme ile kontrollü

başlatıcı alarmı arasındaki gecikmeyi ayarlar.

3-7 Giriş A Başlangıç Gecikmesi

Aralık: fonksiyon:

0 sn* [00:00–30:00

(dak:sn)]

Giriş alarmı verilmeden önce gecikmeyi ayarlar. Başlangıç gecikmesi başlatma sinyalinin alındığı andan itibaren sayılır. Girişin durumu başlangıç gecikmesinin süresi dolana kadar yok sayılır.

3-8 Uzaktan Sıfırlama Mantığı

Seçenek: fonksiyon:

Kontrollü başlatıcının uzaktan sıfırlama girişinin (terminal 25 ve 18) normalde

açık veya kapalı olacağını seçer. Normal olarak kapalı* Normal olarak açık

8 8

3-4 Giriş A Adı

Seçenek: fonksiyon:

Giriş A etkinleştirildiğinde LCP için

bir mesaj seçer. Giriş alarmı* Düşük basınç Yüksek basınç Pompa arızası Düşük seviye Yüksek seviye Akış yok

Parametre Açıklamaları

VLT® Soft Starter MCD 500

8.4 Çıkışlar

4-4 Röle B İşlevi

Seçenek: fonksiyon:

4-1 Röle A İşlevi

Seçenek: fonksiyon:

Röle A'nın işlevini seçer (normal olarak açık). Kapalı Röle A kullanılmaz Temel kontaktör*

Çalıştır Başlatıcı çalışma durumuna geçtiğinde röle

Alarm Başlatıcı alarm verdiğinde röle kapanır. Uyarı Başlatıcı uyarı verdiğinde röle kapanır. Düşük akım işareti Yüksek akım işareti

Motor sıcaklığı işareti

Kontrollü başlatıcı başlatma komutu aldığında

röle kapanır ve motor voltaj aldığı sürece

kapalı kalır.

kapanır.

Düşük akım işareti etkinleştirildiğinde röle

kapanır (4-10 Düşük Akım İşareti parametresi).

Yüksek akım işareti etkinleştirildiğinde röle

kapanır (4-11 Yüksek Akım İşareti

parametresi).

Motor sıcaklığı işareti etkinleştirildiğinde röle

kapanır (4-12 Motor Sıcaklığı İşareti

parametresi).

Çalıştırma* Kontrollü başlatıcı çalışma durumuna

geçtiğinde röle kapanır.

Alarm Kontrollü başlatıcı alarm verdiğinde röle

kapanır.

Uyarı Kontrollü başlatıcı uyarı verdiğinde röle

kapanır. Düşük akım işareti Yüksek akım işareti

Motor sıcaklığı işareti

Düşük akım işareti etkinleştirildiğinde röle

kapanır (4-10 Düşük Akım İşareti parametresi).

Yüksek akım işareti etkinleştirildiğinde röle

kapanır (4-11 Yüksek Akım İşareti

parametresi).

Motor sıcaklığı işareti etkinleştirildiğinde röle

kapanır (4-12 Motor Sıcaklığı İşareti

parametresi).

4-5 Gecikmedeki Röle B

Aralık: fonksiyon:

0 sn* [0:00–5:00 (dak:sn)] Kapanan röle B için gecikmeyi

ayarlar.

4-6 Gecikme Dışındaki Röle B

8.4.1 Röle A Gecikmeleri

Kontrollü başlatıcı, röle A açılmadan veya kapanmadan önce beklemek üzere konfigüre edilebilir.

4-2 Gecikmedeki Röle A

Aralık: fonksiyon:

0 sn* [0:00–5:00 (dak:sn)] Kapanan röle A için gecikmeyi

ayarlar.

4-3 Gecikme Dışındaki Röle A

Aralık: fonksiyon:

0 sn* [0:00–5:00 (dak:sn)] Yeniden açılan röle A için gecikmeyi

ayarlar.

8.4.2 Röle B ve C

4-4 ile 4-9 arasındaki parametreler röle B ve C'nin işletimini, 4-1 ile 4-3 parametrelerinin röle A'yı konfigüre ettiği şekilde konfigüre eder. Ayrıntılar için bkz. 4-2 Gecikmedeki Röle A ve 4-3 Gecikme Dışındaki Röle A parametreleri.

Röle B değiştirme rölesidir.

•

Röle C normal olarak açıktır.

•

4-4 Röle B İşlevi

Seçenek: fonksiyon:

Röle B'nin (değiştirme) işlevini seçer. Kapalı Röle B kullanılmıyor. Temel kontaktör Kontrollü başlatıcı başlatma komutu aldığında

röle kapanır ve motor voltaj aldığı sürece

kapalı kalır.

Aralık: fonksiyon:

0 sn* [0:00–5:00 (dak:sn)] Yeniden açılan röle B için gecikmeyi

ayarlar.

4-7 Röle C İşlevi

Seçenek: fonksiyon:

Röle C'nin işlevini seçer (normal olarak açık). Kapalı Röle C kullanılmıyor. Temel kontaktör

Çalıştır Kontrollü başlatıcı çalışma durumuna

Alarm* Kontrollü başlatıcı alarm verdiğinde röle

Uyarı Kontrollü başlatıcı uyarı verdiğinde röle

Düşük akım işareti Yüksek akım işareti Motor sıcaklığı işareti

Kontrollü başlatıcı başlatma komutu aldığında

röle kapanır ve motor voltaj aldığı sürece

kapalı kalır.

geçtiğinde röle kapanır.

kapanır.

Düşük akım işareti etkinleştirildiğinde röle

kapanır (4-10 Düşük Akım İşareti parametresi).

Yüksek akım işareti etkinleştirildiğinde röle

kapanır (4-11 Yüksek Akım İşareti parametresi).

Motor sıcaklığı işareti etkinleştirildiğinde röle

kapanır (4-12 Motor Sıcaklığı İşareti

parametresi).

4-8 Gecikmedeki Röle C

Aralık: fonksiyon:

0 sn* [0:00–5:00 (dak:sn)] Kapanan röle Closing için gecikmeyi

ayarlar.

Parametre Açıklamaları Kullanım Kılavuzu

4-9 Gecikme Dışındaki Röle C

Aralık: fonksiyon:

0 sn* [0:00–5:00 (dak:sn)] Yeniden açılan röle C için gecikmeyi

ayarlar.

8.4.3 Düşük Akım İşareti ve Yüksek Akım İşareti

Kontrollü başlatıcının, anormal işletimi erkenden haber veren düşük ve yüksek akım işaretleri vardır. Akım işaretleri, normal işletim düzeyi ve düşük akım veya ani aşırı akım alarmı düzeyleri arasındaki işletim esnasında anormal akım düzeyini göstermek üzere konfigüre edilebilir. İşaretler, programlanabilir çıkışların 1'i aracılığıyla durumu harici ekipmana sinyal gönderir. Akım, programlanan işaret değerinin %10'uyla normal işletim aralığı içinde geri dönerse işaretler temizdir.

4-10 Düşük Akım İşareti

Aralık: fonksiyon:

50%* [%1-100 FLC] Düşük akım işaretinin işletildiği düzeyi

motor tam yük akımı üzerinden ayarlar.

4-11 Yüksek Akım İşareti

Aralık: fonksiyon:

100%* [%50-600 FLC] Yüksek akım işaretinin işletildiği düzeyi

motor tam yük akımı üzerinden ayarlar.

8.4.4 Motor Sıcaklığı İşareti

8.4.5 Analog Çıkışı A

Kontrollü başlatıcının, motor performansını görüntülemek için bağlantılı ekipmana bağlanabilen analog çıkışı vardır.

4-13 Analog Çıkışı A

Seçenek: fonksiyon:

Analog çıkış A aracılığıyla hangi bilginin raporlana-

cağını seçer. Akım (%FLC). Motor sıcaklığı (%) Motor kW (%) Motor kVA (%) Motor pf Kontrollü başlatıcı ile ölçülen motor güç faktörü.

Motor tam yük akımı yüzdesi üzerinden akım.

Motorun termal kapasitesinin yüzdesi üzerinden

motor sıcaklığı.

Maksimum kW yüzdesi üzerinden ölçülen motor

kW.

Maksimum kVA yüzdesi üzerinden ölçülen motor

kilovolt amper.

Motor kW ölçümü: √3 x ortalama akım x

•

şebeke referans voltajı x güç faktörü ölçümü.

Maksimum motor kW: √3 x motor FLC x

•

şebeke referans voltajı. Güç faktörünün 1 olduğu varsayılır.

Motor kVA ölçümü: √3 x ortalama akım x

•

şebeke referans voltajı.

Maksimum motor kVA: √3 x motor FLC x

•

şebeke referans voltajı.

8 8

Kontrollü başlatıcının, anormal işletimi erkenden haber veren motor sıcaklığı işareti vardır. İşaret, motorun normal işletim sıcaklığının üzerinde ancak aşırı yük sınırının altında işletildiğini belirtebilir. İşaret, programlanabilir çıkışların 1'i aracılığıyla durumu harici ekipmana sinyal gönderir.

4-12 Motor Sıcaklığı İşareti

Aralık: fonksiyon:

80%* [0–160%] Motor sıcaklık işaretinin işletildiği düzeyi motor

termal kapasitesi üzerinden ayarlar.

4-14 Analog A Ölçeği

Seçenek: fonksiyon:

Çıkışın aralığını seçer. 0–20 mA 4–20 mA*

4-15 Analog A Maksimum Ayar

Aralık: fonksiyon:

100%* [0–600%] Harici akım ölçüm cihazında ölçülen sinyal ile

eşleşmesi için analog çıkışının üst sınırını kalibre eder.

4-16 Analog A Minimum Ayar

Aralık: fonksiyon:

0%* [0–600%] Harici akım ölçüm cihazında ölçülen sinyal ile

eşleşmesi için analog çıkışının alt sınırını kalibre eder.

Parametre Açıklamaları

VLT® Soft Starter MCD 500

8.5 Başlatma/Durdurma Zamanlayıcıları

5-4 Otomatik Durdurma Süresi

Aralık: fonksiyon:

DİKKAT

İSTENMEYEN BAŞLATMA

Otomatik başlatma zamanlayıcısı diğer kontrol biçimlerini geçersiz kılar. Motor uyarı olmadan başlatılabilir.

DUYURU!

Bu işlevi 2-telli uzaktan kontrol ile birlikte kullanmayın. Kontrollü başlatıcı, uzaktaki girişlerden veya seri iletişim ağından gelen başlatma

5-1 Otomatik Başlatma Tipi

Seçenek: fonksiyon:

Belirli bir gecikmeden sonra veya günün belirli bir saatinde kontrollü başlatıcının otomatik olarak

başlatılıp başlatılmayacağını seçer. Kapalı* Kontrollü başlatıcı otomatik olarak başlatılmaz. Zamanlayıcısı

Saat Kontrollü başlatıcı, 5-2 Otomatik Başlatma Süresi

5-2 Otomatik Başlatma Süresi

Aralık: fonksiyon:

1 dak* [00:01–24:00

5-3 Otomatik Durdurma Tipi

Kontrollü başlatıcı, 5-2 Otomatik Başlatma Süresi

parametresinde belirtildiği üzere bir sonraki

durdurmaki gecikmeden sonra otomatik olarak

başlatılmaz.

parametresinde programlanan saatte otomatik

olarak başlatılır.

Kontrollü başlatıcının otomatik

(sa:dak)]

olarak başlatılacağı saati 24 saat biçiminde ayarlar.

8.6 Otomatik sıfırlama

Kontrollü başlatıcı, işletim aksama süresini en aza indirebilmek için belirli alarmları otomatik olarak sıfırlayacak şekilde programlanabilir. Alarmlar, kontrollü başlatıcı için oluşan riske bağlı olarak oto. sıfırlama için 3 kategoriye ayrılmıştır:

Grup

Seçenek: fonksiyon:

Belirli bir gecikmeden sonra veya günün belirli bir saatinde kontrollü başlatıcının otomatik olarak

durdurulup durdurulmayacağını seçer. Kapalı* Kontrollü başlatıcı otomatik olarak durdurulmaz. Zaman Kontrollü başlatıcı, 5-4 Otomatik Durdurma Süresi

parametresinde belirtildiği üzere bir sonraki başlat-

madaki gecikmeden sonra otomatik olarak

durdurulmaz. Saat Kontrollü başlatıcı, 5-4 Otomatik Durdurma Süresi

parametresinde programlanan saatte otomatik olarak

durdurulur.

5-4 Otomatik Durdurma Süresi

Aralık: fonksiyon:

1 dak* [00:01–

24:00 (sa:dak)]

Kontrollü başlatıcının otomatik olarak durdurulacağı saati 24 saat biçiminde ayarlar.

Tablo 8.1 Oto. Sıfırlama için Alarm Kategorileri

Diğer alarmlar otomatik olarak sıfırlanamaz.

Bu işlev, oto. modunda 2-telli kontrol kullanan uzaktaki kurulumlar için idealdir. Oto. sıfırlamadan sonra 2-telli başlatma sinyali varsa kontrollü başlatıcı yeniden başlatılır.

6-1 Oto. Sıfırlama Eylemi

Seçenek: fonksiyon:

Otomatik Sıfırlama Yapma* Grup A'yı sıfırla Grup A ve B'yi sıfırla Grup A, B ve C'yi sıfırla

ve durdurma komutlarını kabul etmeye devam eder. Yerel veya uzaktan kontrolü devreden çıkarmak için 3-1 Yerel/Uzaktan parametresini kullanın. Otomatik başlatma etkin ve kullanıcı menü sistemindeyse menü zaman aşımına uğradığında otomatik başlatma faaliyete geçer (5 dakika boyunca LCP etkinliği algılanmazsa).

Akım dengesizliği Faz kaybı Güç kaybı Frekans Düşük akım Ani aşırı akım Giriş A alarmı Motor aşırı yükü Motor termistörü Aşırı sıcak ısı

Otomatik olarak sıfırlanabilecek alarmları seçer.

Parametre Açıklamaları Kullanım Kılavuzu

6-2 Maksimum Sıfırlama

Aralık: fonksiyon:

1* [1–5] Alarm vermeye devam ederse kontrollü başlatıcının

kaç kez otomatik olarak sıfırlanacağını ayarlar. Sıfırlama sayacı kontrollü başlatıcı otomatik olarak her sıfırlandığında 1 artarken başarılı her başlatma/ durdurma döngüsünden sonra 1 azalır.

DUYURU!

Başatıcı el ile sıfırlanırsa sıfırlama sayacı 0 değerine geri döner.

8.6.1 Oto. Sıfırlama Gecikmesi

Kontrollü başlatıcı, alarmı otomatik olarak sıfırlamadan önce beklemek üzere konfigüre edilebilir. A, B veya C gruplarındaki alarmlar için ayrı gecikmeler ayarlanabilir.

6-3 Sıfırlama Gecikmesi Grup A ve B

Aralık: fonksiyon:

5 sn* [00:05–15:00

(dak:sn)]

6-4 Sıfırlama Gecikmesi Grup C

Aralık: fonksiyon:

5 dakika* [5-60 (dakika)] Grup C alarmlarını sıfırlamadan önceki

8.7 İkincil Motor Ayarı

Ayrıntılar için bkz. 1-1 le 1-16 arasındaki parametreler.

7-1 Motor FLC-2

Aralık: fonksiyon:

[Motora bağımlı] İkincil motor tam yük akımını ayarlar.

7-2 Kilitli Rotor Süresi-2

Aralık: fonksiyon:

10 sn* [0:01–2:00

(dak:sn)]

7-3 Başlatma Modu-2

Seçenek: fonksiyon:

Sabit akım* Uyarlanabilir kontrol

7-4 Akım Sınırı-2

Aralık: fonksiyon:

350%* [%100-600 FLC] Sabit akım ve akım rampası kontrollü

Grup A ve grup B alarmlarını sıfırlamadan önceki gecikmeyi ayarlar.

gecikmeyi ayarlar.

Motorun, maksimum sıcaklığa ulaşmadan önce soğukta çalışabildiği kilitli rotor akımının maksimum süresini ayarlar. Motor veri sayfasına göre ayarlayın. Bu bilgi mevcut değilse değeri <20 sn olarak ayarlayn.

Kontrollü başlatma modunu seçer.

başlatma için akım sınırını motor tam yük akımı yüzdesi üzerinden ayarlar.

7-5 Başlangıç Akımı-2

Aralık: fonksiyon:

350%* [%100-600

FLC]

7-6 Başlatma Rampası Süresi-2

Aralık: fonksiyon:

10 sn* [1-180 sn] Uyarlanabilir kontrol başlatması için toplam

başlatma süresini veya akım rampası başlatması için rampa süresini ayarlar (başlangıç akımından akım sınırına kadar).

7-7 Marş Düzeyi-2

Aralık: fonksiyon:

500%* [%100-700 FLC] Marş akımının düzeyini ayarlar.

7-8 Marş Süresi-2

Aralık: fonksiyon:

0000 ms* [0–2000 ms] Marş süresini ayarlar. 0 olarak ayarlı ise

marş devreden çıkar.

7-9 Çok Yüksek Başlatma Süresi-2

Aralık: fonksiyon:

Çok yüksek başlatma süresi kontrollü başlatıcının motoru çalıştırmayı denediği maksimum süredir. Motor, programlanan sınır içinde tam hıza ulaşmazsa kontrollü başlatıcı atar. Normal sağlıklı bir başlatma için gereken süreden biraz daha uzun olarak ayarlayın. 0 olarak ayarlı ise çok yüksek başlatma süresi devreden çıkarılır.

20 sn* [0:00–4:00

(dak:sn)]

Gerektiği gibi ayarlayın.

7-10 Durdurma Modu-2

Seçenek: fonksiyon:

Durdurma modunu seçer. Durdurmaya yanaşma* TVR kontrollü durdurma Uyarlanabilir kontrol Fren

7-11 Durdurma Süresi-2

Aralık: fonksiyon:

0 sn* [0:00–4:00 (dak:sn)] Durdurma süresini ayarlar.

8 8

Parametre Açıklamaları

VLT® Soft Starter MCD 500

7-12 Uyarlanabilir Kontrol Kazancı-2

8.8 Ekran

Aralık: fonksiyon:

75%* [1–200%] Uyarlanabilir kontrolün performansını ayarlar.

Ayar hem başlatma hem de durdurma kontrolünü etkiler.

DUYURU!

Uyarlanabilir kontrol performansı tatmin edici olduğu sürece kazanç ayarını varsayılan düzeyde bırakın. Başlatma veya durdurmanın sonunda motor hızlı bir şekilde hızlanır veya yavaşlarsa kazanç ayarını %5-10 oranında arttırın. Başlatma veya durdurma esnasında motor hızı bir

8-1 Dil

Seçenek: fonksiyon:

LCP'nin mesajları ve geri bildirimleri hangi dilde görüntüleyeceğini seçer.

İngilizce (English)* Çince (中丈) İspanyolca (Español) Almanca (Deutsch) Portekizce (Português) Fransızca (Français) İtalyanca (Italiano) Rusça (Русский)

azalıp bir artıyorsa kazanç ayarını biraz düşürün.

7-13 Uyarlanabilir Başlatma Profili-2

Seçenek: fonksiyon:

Uyarlanabilir kontrol kontrollü başlatma için

Erken hızlanma Sabit hızlanma* Geç hızlanma

kontrollü başlatıcının hangi profili kullanacağını seçer.

7-14 Uyarlanabilir Durdurma Profili-2

Seçenek: fonksiyon:

Uyarlanabilir kontrol kontrollü durdurma için kontrollü başlatıcının hangi profili kullana-

cağını seçer. Erken yavaşlama Sabit yavaşlama* Geç hızlanma

7-15 Fren Torku-2

Aralık: fonksiyon:

20%* [20–100%] Kontrollü başlatıcının motoru yavaşlatmak için

kullandığı fren torku miktarını ayarlar.

7-16 Fren Süresi-2

Aralık: fonksiyon:

1 sn* [1-30 sn]

DUYURU!

Bu parametre 7-11 Durdurma Süresi-2 parametresi ile birlikte kullanılır.

Frenle durdurma esnasında DC enjeksiyonu süresini ayarlar.

8.8.1 Kullanıcı Tarafından Programlanabilir Ekran

Programlanabilir ekranda hangi 4 öğenin görüntüleneceğini seçer.

8-2 Kullanıcı Ekranı - Sol Üst

Seçenek: fonksiyon:

Ekranın sol üst kısmında görüntülenen öğeyi seçer.

Boş Seçili bölgede veri görüntülemeyerek uzun

mesajların üst üste binmeden görüntülen-

mesini sağlar. Başlatıcı durumu

Motor akımı 3 fazda ölçülen ortalama akım. Motor pf* Kontrollü başlatıcı ile ölçülen motor güç

Şebeke frekansı Motor kW kW cinsinden motorun çalışma gücü. Motor hp Beygir gücü cinsinden motorun çalışma gücü. Motor sıcaklığı Termal modelin ölçtüğü motor sıcaklığı. kWh Motorun kontrollü başlatıcı aracılığıyla çalıştığı

Çalışma saatleri Motorun kontrollü başlatıcı aracılığıyla çalıştığı

8-3 Kullanıcı Ekranı - Sağ Üst

Seçenek: fonksiyon:

Boş* Seçili bölgede veri görüntülemeyerek uzun

Başlatıcı durumu

Kontrollü başlatıcının işletim durumu

(başlatılıyor, çalıştırılıyor, durduruluyor veya

alarm verdi). Yalnızca Sol Üst ve Sol Alt için

uygundur.

faktörü.

3 fazda ölçülen ortalama frekans.

kWh değeri.

saat.

Ekranın sağ üst kısmında görüntülenen öğeyi

seçer.

mesajların üst üste binmeden görüntülen-

mesini sağlar.

Kontrollü başlatıcının işletim durumu

(başlatılıyor, çalıştırılıyor, durduruluyor veya

alarm verdi). Yalnızca Sol Üst ve Sol Alt için

uygundur.

Parametre Açıklamaları Kullanım Kılavuzu

8-3 Kullanıcı Ekranı - Sağ Üst

Seçenek: fonksiyon:

Motor akımı 3 fazda ölçülen ortalama akım. Motor pf Kontrollü başlatıcı ile ölçülen motor güç

faktörü. Şebeke frekansı Motor kW kW cinsinden motorun çalışma gücü. Motor hp Beygir gücü cinsinden motorun çalışma gücü. Motor sıcaklığı Termal modelin ölçtüğü motor sıcaklığı. kWh Motorun kontrollü başlatıcı aracılığıyla çalıştığı

Çalışma saatleri Motorun kontrollü başlatıcı aracılığıyla çalıştığı

3 fazda ölçülen ortalama frekans.

kWh değeri.

saat.

8-4 Kullanıcı Ekranı - Sol Alt

Seçenek: fonksiyon:

Ekranın sol alt kısmında görüntülenen öğeyi

seçer. Boş Seçili bölgede veri görüntülemeyerek uzun

mesajların üst üste binmeden görüntülen-

mesini sağlar. Başlatıcı durumu

Motor akımı 3 fazda ölçülen ortalama akım. Motor pf Kontrollü başlatıcı ile ölçülen motor güç

Çalışma saatleri*

Kontrollü başlatıcının işletim durumu

(başlatılıyor, çalıştırılıyor, durduruluyor veya

alarm verdi). Yalnızca Sol Üst ve Sol Alt için

uygundur.

faktörü.

3 fazda ölçülen ortalama frekans.

kWh değeri.

Motorun kontrollü başlatıcı aracılığıyla çalıştığı

saat.

8-5 Kullanıcı Ekranı - Sağ Alt

Seçenek: fonksiyon:

Ekranın sağ alt kısmında görüntülenen öğeyi

seçer. Boş* Seçili bölgede veri görüntülemeyerek uzun

mesajların üst üste binmeden görüntülen-

mesini sağlar. Başlatıcı durumu

Motor akımı 3 fazda ölçülen ortalama akım. Motor pf Kontrollü başlatıcı ile ölçülen motor güç

Şebeke frekansı Motor kW kW cinsinden motorun çalışma gücü.

Kontrollü başlatıcının işletim durumu

(başlatılıyor, çalıştırılıyor, durduruluyor veya

alarm verdi). Yalnızca Sol Üst ve Sol Alt için

uygundur.

faktörü.

3 fazda ölçülen ortalama frekans.

8-5 Kullanıcı Ekranı - Sağ Alt

Seçenek: fonksiyon:

Motor hp Beygir gücü cinsinden motorun çalışma gücü. Motor sıcaklığı Termal modelin ölçtüğü motor sıcaklığı. kWh Motorun kontrollü başlatıcı aracılığıyla çalıştığı

kWh değeri.

Çalışma saatleri Motorun kontrollü başlatıcı aracılığıyla çalıştığı

saat.

8.8.2 Performans Grafikleri

Günlükler menüsü performans bilgilerinin gerçek zamanlı grafiklerde görüntülenmesini sağlar.

En yeni bilgiler ekranın sağ kısmında görüntülenir. [OK] tuşuna basılı tutularak grafik veri analizi için duraklatılabilir. Grafiği yeniden başlatmak için [OK] tuşuna basılı tutun.

8-6 Grafik Süre Bazı

Seçenek: fonksiyon:

Grafik süresi ölçeğini ayarlar. Grafik devamlı olarak

eski verileri yeni verilerle değiştirir. 10 sn* 30 sn 1 dakika 5 dakika 10 dakika 30 dakika 1 saat

8-7 Grafik Maksimum Ayarı

Aralık: fonksiyon:

400%* [0–600%] Performans grafiğinin üst sınırını ayarlar.

8-8 Grafik Minimum Ayarı

Aralık: fonksiyon:

0%* [0–600%] Performans grafiğinin alt sınırını ayarlar.

8-9 Şebeke Referans Voltajı

Aralık: fonksiyon:

400 V* [100–

690 V]

LCP'nin görüntüleme işlevlerinin nominal voltajını ayarlar. Nominal voltaj motor k' ve kilovolt amper (kVA) değerlerini hesaplamak için kullanılır. Ancak, kontrollü başlatıcının motor kontrol korumasını etkilemez. Ölçülen şebeke voltajını girin.

8 8

Parametre Açıklamaları

VLT® Soft Starter MCD 500

8.9 Sınırlı Parametreler

15-3 Acil Durum Çalıştırması

Seçenek: fonksiyon:

15-1 Erişim Kodu

Aralık: fonksiyon:

0000* [0000–

9999]

Simülasyon araçlarına ve sayaç sıfırlamalarına veya programlama menüsünün sınırlı bölümüne girmek için kullanılan erişim kodunu ayarlar (15 Sınırlı Parametreler ve daha fazlası parametre grubu). Değiştirilecek basamağı seçmek için [Back] ve

[OK] tuşlarına basın ve [▲] ve [▼] tuşlarını kullanarak değeri değiştirin.

DUYURU!

Erişim kodunu kaybederseniz yeni erişim

15-4 Akım Kalibrasyonu

Aralık: fonksiyon:

100%* [85–

kodunun yeniden programlanmasını sağlayan ana erişim kodu için yerel Danfoss tedarikçiyle iletişime geçin.

15-2 Ayarlama Kilidi

Seçenek: fonksiyon:

Okuma ve yazma* Salt okunur Kullanıcıların programlama menüsündeki

Erişim yok Erişim kodu girilmediği sürece kullanıcıların

LCP'nin parametrelerin programlama menüsü aracılığıyla değiştirilmesine izin verip vermeyeceğini seçin. Programlama menüsündeki parametrelerin değiştirilmesine izin verir.

parametrelerin değiştirmesini engeller. Ancak, parametre değerleri görüntülenebilir.

programlama menüsündeki parametreleri ayarlamasını engeller.

15-5 Temel Kontaktör Süresi

Aralık: fonksiyon:

400 ms* [100–

DUYURU!

Ayarlama kilidi ayarındaki değişiklikler yalnızca programlama menüsü kapatıl-

Acil durum çalıştırması, içten by-pass edilen çalışmayan modellerde etkinleştirildiğinde kontrollü başlatıcı normal başlatmayı dener ve alarmların tümünü yok sayar. Normal başlatma gerçekleştirilemiyorsa içten by-pass kontaktörleri aracılığıyla DOL başlatması denenir. By-pass edilmemiş modellerde, harici acil durum çalıştırması by-pass kontaktörü kullanılabilir.

Motor akımı kalibrasyonu kontrollü başlatıcının

115%]

akım görüntüleme devrelerini harici akım sayaç cihazıyla eşleşecek şekilde kalibre eder. Gerekli ayarlamaları belirlemek için şu formülü kullanın:

MCD( % ) = 

e . g . 102 %  = 

ekranındagörünt ülenmekteolanKalibrasyon500Akımı

Haricicihazileölçülenakım

66A 65A

DUYURU!

Bu ayarlama akım bazlı işlevlerin tümünü etkiler.

Kontrollü başlatıcının temel kontaktör

2000 ms]

çıkışına (terminal 13 ve 14) geçiş yaptığı zaman ile başlatma öncesi kontrollere başladığı (başlatma öncesinde) veya hazır değil durumuna geçtiği zaman (durdurmadan sonra) arasındaki gecikme dönemini ayarlar. Kullanılan temel kontaktörün özelliklerine göre ayarlayın.

dıktan sonra uygulanır.

15-6 By-pass Kontaktörü Süresi

15-3 Acil Durum Çalıştırması

Seçenek: fonksiyon:

DİKKAT

EKİPMAN HASARI

Acil durum çalıştırmasının sürekli kullanımı önerilmez. Acil durum çalıştırması korumalar ve alarmların tümü devreden çıkarıldığı için kontrollü başlatıcı ömrünü kısaltır. Kontrollü başlatıcının Acil durum çalıştırması modunda kullanımı ürün garantisini geçersiz kılar.

Kontrollü başlatıcının acil durum çalıştırmasına izin verip vermeyeceğini seçer. Acil durum çalıştırmasında, kontrollü başlatıcı başlatılır (çalışır durumda değilse) ve acil durum çalıştırması bitene kadar işlemeye devam ederek durma komutlarını ve alarmları yok sayar. Acil durum çalıştırması programlanabilir giriş kullanılarak kontrol edilir.

Aralık: fonksiyon:

150 ms* [100–

2000 ms]

Kontrollü başlatıcıyı by-pass kontaktörü kapanma/açılma süresine uyacak şekilde ayarlar. Kullanılan by-pass kontaktörünün özelliklerine göre ayarlayın. Süre çok kısaysa kontrollü başlatıcı alarm verir.

15-7 Motor Bağlantısı

Seçenek: fonksiyon:

Kontrollü başlatıcı motor ile olan bağlantının

biçimini otomatik olarak algılar. Otomatik Algıla* Hizalı Yıldız-Üçgen

Parametre Açıklamaları Kullanım Kılavuzu

15-8 Aralıklı Çalıştırma Torku

Aralık: fonksiyon:

50%* [20–100%]

DUYURU!

Bu parametreyi %50'nin üzerinde ayarlamak şaft vibrasyonunun artmasına neden olabilir.

Aralıklı çalıştırma işletimi için tork düzeyini ayarlar. Daha fazla ayrıntı için bkz. bölüm 5.5 Aralıklı Çalıştırma İşletimi.

8.10 Koruma Eylemi

16-1 ile 16-13 Koruma Eylemi

Seçenek: fonksiyon:

Her koruma için kontrollü başlatıcı yanıtını seçer.

16-1 Motor Aşırı Yükü Parametresi

•

16-2 Akım Dengesizliği Parametresi.

•

16-3 Düşük Akım Parametresi

•

16-4 Ani Aşırı Akım Parametresi

•

16-5 Frekans Parametresi

•

16-6 Isı alıcı Aşırı Sıcaklık Parametresi.

•

16-7 Çok Yüksek Başlatma Süresi

•

Parametresi.

16-8 Giriş A Alarmı Parametresi.

•

16-9 Motor Termistörü Parametresi.

•

16-10 Başlatıcı/İletişim Parametresi.

•

16-11 Ağ/İletişim Parametresi.

•

16-12 Batarya/Saat Parametresi.

•

16-13 Düşük Kontrol Voltajı

•

Parametresi.

Alarm başlatıcı* Uyar ve günlüğe kaydet Yalnızca günlüğe kaydet

8 8

8.11 Fabrika Parametreleri

Bu parametreler fabrika kullanımı için sınırlandırılmıştır ve kullanıcı tarafından kullanılamaz.

Aletler

9 Aletler

VLT® Soft Starter MCD 500

Aletlere erişmek için:

1. Ana Menüyü açın.

2. Aletler bölümüne gidin.

3. [OK] tuşuna basın.

DUYURU!

Güvenli erişim kodu simülasyon aletlerini ve sayaç sıfırlamalarını da korur. Varsayılan erişim kodu: 0000.

9.1 Tarihi ve Saati Ayarlama

Tarih ve saati ayarlamak için:

1. Aletler Menüsünü açın.

2. Tarihi ve Saati Ayarlama seçeneğine gidin.

3. Düzenleme moduna girmek için [OK] tuşuna basın.

4. Tarih ve saatin hangi kısmını düzenleyeceğinizi [OK] tuşuna basarak seçin.

Değişiklikleri kaydetmek için [OK] tuşuna üst üste basın. Kontrollü başlatıcı değişiklikleri onaylar. Değişiklikleri iptal etmek için [Back] tuşuna üst üste basın.

Değeri değiştirmek için [▲] ve [▼] tuşlarını kullanın.

Aletler

Varsayılanı Yükle

Kullanıcı Seti 1'i Yükle

Kullanıcı Seti 1'i Kaydet

Tablo 9.1 Aletler Menüsü

Varsayılanı Yükle

Hayır

Evet

Tablo 9.2 Varsayılanı Yükle Menüsü

Eylem tamamlandığında ekranda kısa bir doğrulama mesajı görüntülenir ve sonrasında durum ekranına geri dönülür.

9.3 Termal Modeli Sıfırlama

DUYURU!

Güvenli erişim kodu termal modeli sıfırlama seçeneğini korur.

Kontrollü başlatıcıdaki gelişmiş termal modelleme yazılımı sürekli olarak motor performansını görüntüler. Bu görüntüleme ile kontrollü başlatıcı motor sıcaklığını hesaplar ve her zaman başarılı bir şekilde başlatılabilir.

Ayarları Yükle/Kaydet

9.2

VLT® Soft Starter MCD 500 şu seçenekleri içerir:

Varsayılanı yükleme: Kontrollü başlatıcı parametre-

•

lerini varsayılan değerleriyle yükler.

Kullanıcı Seti 1'i Yükle: Önceden kaydedilen

•

parametreyi dahili bir dosyadan yeniden yükler.

Kullanıcı Seti 1'i Kaydet: Mevcut parametre

•

ayarlarını dahili bir dosyaya kaydeder.

Fabrika varsayılan değerleri dosyasına e olarak, kontrollü başlatıcı kullanıcı tanımlı bir parametre dosyasını da depolayabilir. Bir kullanıcı dosyası kaydedilene kadar bu dosyada varsayılan değerler yer alır.

Parametre ayarlarını yüklemek veya kaydetmek için:

1. Aletler Menüsünü açın.

Gerekli işlevi seçmek için [▼] tuşunu kullanın ve sonrasında [OK] tuşuna basın.

3. Doğrulama isteminde onaylamak için Evet öğesini, iptal etmek için ise Hayır öğesini seçin.

4. Seçimi yüklemek/kaydetmek veya ekran çıkmak için [OK] tuşuna basın.

Gerekirse termal modeli sıfırlayın.

DUYURU!

Motor termal modelinin yeniden ayarlanması motor ömrünü kısaltabilir ve yalnızca acil durumlarda yapılmalıdır.

1. Aletler bölümünü açın.

2. Termal Modeli Sıfırla öğesine gidin ve [OK] tuşuna basın.

3. Doğrulama isteminde onaylamak için [OK] tuşuna basın ve sonrasında erişim kodunu girin veya [Back] tuşuna basarak eylemi iptal edin.

4. Sıfırla veya Sıfırlama seçeneğini belirleyin ve ardından [OK] tuşuna basın. Termal model sıfırlandığında kontrollü başlatıcı önceki ekrana geri döner.

Termal Modeli Sıfırlama

M1 %X

Sıfırlamak için OK

Tablo 9.3 Termal Modelin Sıfırlama Onayı

Aletler Kullanım Kılavuzu

Termal Modeli Sıfırlama

Sıfırlama

Sıfırla

Tablo 9.4 Termal Modeli Sıfırlama Menüsü

9.4 Koruma Simülasyonu

DUYURU!

Koruma simülasyonu güvenli erişim koduyla korunur.

Kontrollü başlatıcıyı şebeke voltajına bağlamadan işletimini ve kontrol devrelerini test etmek için yazılım simülasyonu işlevlerini kullanın.

Koruma simülasyonu özelliği kontrollü başlatıcının doğru bir şekilde yanıt verdiğini doğrulamasını sağlar ve durumu ekranda ve iletişim ağında raporlar.

Koruma simülasyonunu kullanmak için:

1. Ana Menüyü açın.

2. Koruyucu Sim öğesine gidin ve [OK] tuşuna basın.

Benzetilecek korumayı seçmek için [▲] ve [▼] tuşlarına basın.

4. Seçili korumayı benzetmek için [OK] tuşuna basın.

5. [OK] tuşuna basılırken ekran görüntülenir. Kontrollü başlatıcının yanıtı koruma eylemi ayarına bağlıdır (16 Koruma Eylemleri parametre grubu).

6. Simülasyon listesine geri dönmek için [Back] tuşuna basın.

Başka bir simülasyon seçmek için [▲] veya [▼] tuşlarına basın veya [Back] tuşuna basarak Ana Menüye geri dönün.

MS1 000.0A 0000,0 kW Alarmlı Seçili Koruma

Tablo 9.5 Koruma Simülasyonu Menüsü

DUYURU!

Koruma kontrollü başlatıcıya alarm verirse başka bir korumayı benzetmeden önce sıfırlayın. Koruma eylemi Uyar veya Günlüğe Kaydet olarak ayarlı ise sıfırlamaya gerek yoktur. Koruma Uyar ve Günlüğe Kaydet olarak ayarlı ise uyarı mesajı yalnızca [OK] tuşuna basıldığında görüntülenebilir. Koruma Yalnızca günlüğe kaydet olarak ayarlı ise ekrana herhangi bir şey görüntülenmez ancak kayıt günlüğünde bir girdi belirir.

9.5 Çıkış Sinyali Simülasyonu

DUYURU!

Güvenli erişim kodu çıkış sinyali simülasyonunu korur.

LCP, çıkış sinyali simülasyonunun çıkış rölelerinin doğru işlediğini doğrulamasını sağlar.

DUYURU!

İşaretlerin işletimini (motor sıcaklığı ve düşük/yüksek akım) test etmek adına uygun işleve bir çıkış rölesi ayarlayın ve röle davranışını görüntüleyin.

Çıkış sinyali simülasyonunu kullanmak için:

1. Ana Menüyü açın.

2. Çıkış Sinyali Sim öğesine gidin ve [OK] tuşuna basın ve ardından erişim kodunu girin.

Simülasyon seçmek için [▲] ve [▼] tuşlarına ve ardından [OK] tuşuna basın.

Sinyali kapatmak veya açmak için [▲] ve [▼] tuşlarına basın. Doğru işletimi onaylamak için çıkışın durumunu görüntüleyin.

5. Simülasyon listesine geri dönmek için [Back] tuşuna basın.

Program Röle A

Kapalı

Açık

Tablo 9.6 Çıkış Sinyali Simülasyonu Menüsü

Dijital G/Ç Durumu

9.6

Bu ekranda dijital G/Ç durumu sırayla görüntülenir.

Ekranın üst kısmında şunlar görüntülenir:

Başlat.

•

Durdur.

•

Sıfırla.

•

Programlanabilir giriş.

•

Ekranın alt çizgisinde programlanabilir çıkışlar olan A, B ve C görüntülenir.

Dijital G/Ç Durumu Girişler: 0100 Çıkışlar: 100

Tablo 9.7 Dijital G/Ç Durumu Ekranı

9 9

Aletler

VLT® Soft Starter MCD 500

9.7 Sıcaklık Sensörleri Durumu

Bu ekranda motor termistörünün durumu görüntülenir. Bu ekranda termistör durumu Ç (açık) olarak görüntülenir.

Sıcaklık Sensörleri Durumu Termistör: Ç S = Kısa H = Sıcak C = Soğuk O = Açık

Tablo 9.8 Motor Termistör Durumu Ekranı

9.8 Alarm Günlüğü

[Alarm Günlüğü] tuşu alarm günlüklerini açar. Alarm günlüklerinde şunlar yer alır:

Alarm günlüğü.

•

Olay günlüğü.

•

Kontrollü başlatıcının işletim geçmişinde bilgi

•

depolayan sayaçlar.

9.8.1 Alarm Günlüğü

Alarm günlüğü tarih ve saat bilgileri de dahil olmak üzere

son 8 alarmın ayrıntılarını depolar. Alarm 1 depolanan en yeni, alarm 8 ise depolanan en eski alarmdır.

Alarm günlüğünü açmak için:

1. [Alarm Log] tuşuna basın.

2. Alarm Günlüğü öğesine gidin ve [OK] tuşuna basın.

Görüntülenecek alarmı seçmek için [▲] ve [▼] tuşlarına basın ve ardından [OK] tuşuna basarak ayrıntıları görüntüleyin.

Günlüğü kapatmak ve ana ekrana geri dönmek için [Back] tuşuna basın.

9.8.3 Sayaçlar

DUYURU!

Güvenli erişim kodu sayaçlar işlevini de korur.

Performans sayaçları kontrollü başlatıcı işletimleri hakkındaki istatistikleri depolar:

Çalışma saatleri (ömür ve sayacın en son sıfırlama-

•

sından bu zamana kadar geçen süre).

Başlatma sayısı (ömür ve sayacın en son sıfırlama-

•

sından bu zamana kadar geçen süre).

Motor kWh (ömür ve sayacın en son sıfırlama-

•

sından bu zamana kadar geçen süre).

Termal modelin sıfırlanma sayısı.

•

Sıfırlanabilen sayaçlar (çalışma saatleri, başlatmalar ve motor kWh) yalnızca doğru erişim kodu girildiğinde sıfırlanabilir.

Sayaçları görüntülemek için:

1. [Alarm Log] tuşuna basın.

2. Olay Günlüğü öğesine gidin ve [OK] tuşuna basın.

Sayaçlar arasında geçiş yapmak için [▲] ve [▼] tuşlarına basın. Ayrıntıları görüntülemek için [OK] tuşuna basın.

4. Sayacı sıfırlamak için [OK] tuşuna basın ve ardından erişim kodunu girin. Sıfırla öğesini seçin ve ardından doğrulamak için [OK] tuşuna basın.

Syacı kapatmak ve alarm günlüklerine geri dönmek için [Back] tuşuna basın.

9.8.2 Olay Günlüğü

Olay günlüğü, olayın tarih ve saati de dahil olmak üzere son 99 olayın (eylemler, uyarılar ve alarmlar) zaman damgalı ayrıntılarını depolar. Olay 1 depolanan en yeni, olay 99 ise depolanan en eski olaydır.

Olay günlüğünü açmak için:

1. [Alarm Log] tuşuna basın.

2. Olay Günlüğü öğesine gidin ve [OK] tuşuna basın.

Görüntülenecek olayı seçmek için [▲] ve [▼] tuşlarına basın ve ardından [OK] tuşuna basarak ayrıntıları görüntüleyin.

Günlüğü kapatmak ve ana ekrana geri dönmek için [Back] tuşuna basın.

Sorun giderme Kullanım Kılavuzu

10 Sorun giderme

Bir koruma durumu algılandığında VLT® Soft Starter MCD 500 bu durumu olay günlüğüne yazar ve ayrıca alarm veya uyarı verebilir. Kontrollü başlatıcının yanıtı koruma eylemi ayarlarına bağlıdır (16 Koruma Eylemleri parametre grubu).

Bazı koruma yanıtları ayarlanamaz. Genellikle harici olaylar (örneğin, faz kaybı) veya kontrollü başlatıcı içindeki bir arıza bu alarmlara yol açar. Bu alarmların bağlantılı parametreleri yoktur ve alarmlar Uyar veya Günlüğe Kaydet olarak ayarlanamaz.

Kontrollü başlatıcı alarm verir ise:

1. Alarmı tetikleyen durumu saptayın ve düzeltin.

2. Kontrollü başlatıcıyı sıfırlayın.

3. Kontrollü başlatıcıyı yeniden başlatın.

Kontrollü başlatıcıyı sıfırlamak için [Reset] tuşuna basın veya Uzaktan sıfırlama girişini etkinleştirin.

Kontrollü başlatıcı uyarı verirse uyarıya yol açan durum çözüldüğünde kendini sıfırlar.

10.1 Alarm Mesajları

Tablo 10.1kontrollü başlatıcıdaki koruma mekanizmalarını ve alarmın olası nedenini listeler. Bu koruma mekanizmalarının bazıları 2 Koruma parametre grubu ve 16 Koruma Eylemi parametre grubu kullanılarak ayarlanabilir. Diğer ayarlar dahili sistem korumalarıdır ve ayarlanamaz veya düzenlenemez.

Ekran Olası neden/önerilen çözüm

Bekleyen veri LCP kontrol PCB'den veri almıyor. Kablo bağlantısını ve ekranın kontrollü başlatıcı üzerine oturmasını

kontrol edin.

Batarya/saat Gerçek zamanlı saatte bir doğrulama hatası gerçekleşti veya yedek batarya voltajı düşük. Batarya

düşük ve güç kapalı ise tarih/saat ayarları kaybolur. Tarih ve saati yeniden programlayın. İlgili parametre:

16-12 Batarya Saat Parametresi.

•

Kumanda Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Akım dengesizliği Motor, ortam veya kurulumla ilgili sorunlar şu gibi akım dengesizliklerine yol açabilir:

Gelen şebeke voltajında dengesizlik.

•

Motor sarımlarında sorun.

•

Motordaki hafif yük.

•

L1, L2 veya L3 şebeke terminallerinde çalıştırma modunda faz kaybı.

•

Devreyi açamayan tristör. Tristörün arızası yalnızca tristör değiştirilerek ve kontrollü başlatıcı performansı kontrol edilerek hatasız olarak saptanabilir. İlgili parametreler:

2-2 Akım Dengesizliği Parametresi.

•

2-3 Akım Dengesizliği Gecikmesi Parametresi.

•

16-2 Akım Dengesizliği Parametresi.

•

Akım okuma err lx X 1, 2 veya 3 olduğunda

Dahili arıza (PBC arızası). Devre transformatörü devresinden gelen çıkış, tristör kapatıldığında 0'a yeterince yakın değildir. Tavsiye için yerel Danfoss tedarikçi ile iletişime geçin. Bu alarm ayarlanamaz. İlgili parametreler: Yok.

10 10

Sorun giderme

Ekran Olası neden/önerilen çözüm

Çok yüksek başlatma süresi Çok yüksek başlatma süresi alarmı takip eden durumlarda gerçekleşebilir:

•

İlgili parametreler:

•

Ateşleme arızası px X, faz 1, 2 veya 3 olduğunda.

Tristör beklenilen şekilde ateşleme yapmaz. Arızalı tristörleri ve dahili kablolama arızalarını kontrol edin. Bu alarm ayarlanamaz. İlgili parametreler: Yok.

1010

FLC çok yüksek Kontrollü başlatıcı hizalı bağlantının yerine yıldız-üçgen konfigürasyon kullanılarak motora bağlan-

dığında daha yüksek motor tam yük akımı değerlerini destekleyebilir. Kontrollü başlatıcı hizalı bağlanırsa ancak 1-1 Motor FLC için programlanan ayar hizalı bağlantı maksimumunu geçerse kontrollü başlatıcı başlatıldığında alarm verir (bkz. bölüm 4.5 Minimum ve Maksimum Akım Ayarları). Kontrollü başlatıcı yıldız-üçgen konfigürasyon kullanılarak motora bağlanırsa kontrollü başlatıcının bağlantıyı doğru şekilde algıladığını kontrol edin. Tavsiye için yerel Danfoss tedarikçi ile iletişime geçin. İlgili parametreler:

•

Frekans Şebeke frekansı belirlenen aralığın dışındadır.

Alanda şebeke beslemesini etkiliyor olabilecek diğer ekipmanları, özellikle de frekans dönüştürücüleri ve geçiş modlu güç beslemelerini (SMPS) kontrol edin. Kontrollü başlatıcı jeneratör seti beslemesine bağlıysa jeneratör çok küçük olabilir veya hız kontrol sorunu bulunabilir. İlgili parametreler:

•

VLT® Soft Starter MCD 500

1-1 Motor FLC Parametresi motor için uygun değildir.

1-4 Akım Sınırı Parametresi çok düşük ayarlanmıştır.

1-6 Başlatma Rampası Süresi Parametresi, 1-9 Çok Yüksek Başlatma Süresi Ayarı parametresindeki ayardan daha yüksek olarak belirlenmiş.

1-6 Başlatma Rampası Süresi Parametresi, uyarlanabilir kontrol kullanılırken yüksek atanetli yükler için çok düşük olarak ayarlanmıştır.

1-1 Motor FLC Parametresi.

1-4 Akım Sınırı Parametresi.

1-6 Başlatma Rampası Süresi Parametresi.

1-9 Çok Yüksek Başlatma Süresi Parametresi.

7-1 Motor FLC-2 Parametresi.

7-4 Akım Sınırı-2 Parametresi.

7-6 Başlatma Rampası-2 Parametresi.

7-9 Çok Yüksek Başlatma Süresi-2 Parametresi.

16-7 Çok Yüksek Başlatma Süresi Parametresi.

1-1 Motor FLC Parametresi.

7-1 Motor FLC-2 Parametresi.

2-8 Frekans Kontrolü Parametresi.

2-9 Frekans Varyasyonu Parametresi.

2-10 Frekans Gecikmesi Parametresi.

16-5 Frekans Parametresi

Sorun giderme Kullanım Kılavuzu

Ekran Olası neden/önerilen çözüm

Isı alıcı aşırı sıcaklık Soğutma fanlarının çalışıp çalışmadığını kontrol edin. Muhafazanın içine montajlanmış ise havalan-

dırmanın yeterli olup olmadığını kontrol edin. Fanlar başlatma esnasında ve kontrollü başlatıcı durma konumundan çıktıktan sonraki 10 dakika boyunca çalışır.

DUYURU!

MCD5-0021B ~ MCD4-0053B ve MCD5-0141B modellerinin soğutma fanı yoktur. Fanlı modeller, başlatmadan itibaren durmasından 10 dakika geçene kadar soğutma fanlarını çalıştırır.

İlgili parametre:

16-6 Isı alıcı Aşırı Sıcaklık Parametresi.

•

Yüksek seviye Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Yüksek basınç Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Giriş A alarmı Programlanabilir giriş alarm işlevine ayarlıdır ve etkinleştirilmiştir. Tetikleyici koşulunu giderin.

İlgili parametreler:

3-3 Giriş A İşlevi Parametresi

•

3-4 Giriş A Adı Parametresi.

•

3-5 Giriş A Alarmı Parametresi.

•

3-6 Giriş A Alarm Gecikmesi Parametresi.

•

3-7 Giriş A Başlangıç Gecikmesi.

•

16-8 Giriş A Alarmı Parametresi.

•

Anlık aşırı akım Motor akımında, çalışırken muhtemelen kilitli rotor koşulundan (emniyet pimi) kaynaklı keskin bir

artış olmuştur Sıkışmış yük kontrolü yapın. İlgili parametreler:

2-6 Anlık Aşırı Akım Parametresi.

•

2-7 Anlık Aşırı Akım Gecikmesi Parametresi.

•

16-4 Ani Aşırı Akım Parametresi

•

Dahili arıza X Kontrollü başlatıcı dahili arızada alarm vermiştir. Arıza koduyla (X) yerel Danfoss tedarikçiyle iletişime

geçin.

İlgili parametreler: Yok. L1 faz kaybı L2 faz kaybı L3 faz kaybı

L1-T1 kısa devreli L2-T2 kısa devreli L3-T3 kısa devreli

Yeniden başlatma esnasında kontrollü başlatıcının belirtildiği gibi faz kaybını algılayıp algılamadığını

kontrol edin.

Çalışma durumunda, kontrollü başlatıcı, etkilenen fazdaki akımın 1 sn'den daha fazla bir süre

programlanan motor FLC'nin %3,3 altına düştüğünü algılamıştır. Bu akım düşüşü, gelen fazın veya

motor bağlantısının kaybolduğunu gösterir.

Kontrollü başlatıcı ve motor için şunları kontrol edin:

Besleme bağlantıları.

•

Giriş bağlantıları.

•

Çıkış bağlantıları.

•

Arızalı tristör, özellikle de devreyi açamamış bir tristör, faz kaybına yol açabilir. Tristörün arızası

yalnızca tristör değiştirilerek ve kontrollü başlatıcı performansı kontrol edilerek hatasız olarak

saptanabilir.

İlgili parametreler: Yok.

Ön başlatma kontrolleri esnasında, kontrollü başlatıcı kısa devreli tristör veya belirtildiği gibi by-pass

kontaktörü içinde kısa devre olduğunu algılamıştır.

İlgili parametreler: Yok.

10 10

Sorun giderme

Ekran Olası neden/önerilen çözüm

Düşük kontrol voltları Kontrollü başlatıcı kontrol voltajında düşüş algılamıştır.

•

Harici kontrol beslemesi sabit ise:

•

Bu koruma, hazır durumunda etkin değildir.

İlgili parametre:

•

Düşük seviye Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Düşük basınç Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Motor aşırı yükü/ Motor 2 aşırı yükü

Motor maksimum termal kapasitesine ulaşmıştır.

Şunlar aşırı yük oluşturabilir:

•

Aşırı yükü oluşturan sorunu çözün ve motorun soğumasını sağlayın.

İlgili parametreler:

•

1010

•

Motor bağlantısı tx X 1, 2 veya 3 olduğunda

Motor, hizalı veya yıldız-üçgen kullanım için kontrollü başlatıcıya doğru şekilde bağlanmamıştır.

•

Bu alarm ayarlanamaz.

İlgili parametre:

•

Motor termistörü Motor termistör girişi etkinleştirilmiştir ve:

•

VLT® Soft Starter MCD 500

Harici kontrol beslemesini (A4, A5 ve A6 terminalleri) kontrol edin ve kontrollü başlatıcıyı sıfırlayın.

Ana kontrol PCB'deki 24 V beslemenin arızalı olup olmadığını kontrol edin; veya

By-pass sürücüsü PCB'nin arızalı olup olmadığını kontrol edin (yalnızca içten by-pass edilmiş modeller için).

16-13 Düşük Kontrol Voltajı Parametresi.

Kontrollü başlatıcı koruma ayarları motor termal kapasitesi ile eşleşmiyor.

Saat başı aşırı başlatma.

Aşırı verimlilik.

Motor sarımlarına zarar verme.

1-1 Motor FLC Parametresi.

1-2 Kilitli Rotor Süresi Parametresi.

1-3 Başlatma Modu Parametresi.

1-4 Akım Sınırı Parametresi.

7-1 Motor FLC-2 Parametresi.

7-2 Kilitli Rotor Süresi-2 Parametresi.

7-3 Başlatma Modu-2 Parametresi.

7-4 Akım Sınırı-2 Parametresi.

16-1 Motor Aşırı Yükü Parametresi

Güç devresi devamlılığı için kontrollü başlatıcının bireysel motor bağlantılarını kontrol edin.

Motor terminal kutusundaki bağlantılarını kontrol edin.

15-7 Motor Bağlantısı Parametresi.

Termistör girişindeki direnç 1 sn'den daha fazla bir süre boyunca 3,6 kΩ değerini geçmiştir.

Motor sarımı aşırı ısınmıştır. Aşırı ısınmanın sebebini bulun ve yeniden başlatmadan önce motorun soğumasını sağlayın.

Motor termistör girişi açılmıştır.

DUYURU!

Geçerli motor termistörü artık kullanılmıyorsa terminal 05 ve 06 boyunca 1,2 kΩ

değerinde bir direnç koyun.

İlgili parametre:

16-9 Motor Termistörü Parametresi.

•

Sorun giderme Kullanım Kılavuzu

Ekran Olası neden/önerilen çözüm

Ağ iletişimi (modül ve ağ arasında) Ana ağ kontrollü başlatıcıya alarm komutu göndermiştir veya ağ iletişim sorunu olabilir.

İletişim kesilmesinin nedenleri için ağı kontrol edin.

İlgili parametre:

16-11 Ağ/İletişim Parametresi.

•

Akış yok Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Hazır değil Kontrollü başlatıcı devreden çıkarma işlevinin etkin olup olmadığını kontrol edin. 3-3 Giriş A İşlevi

parametresi Başlatmada devre dışı olarak ayarlanmış ve terminal 11 ve 16'da açık devre varsa

kontrollü başlatıcı başlatılmaz. Parametre aralık dışında

Faz dizilişi Kontrollü başlatıcı şebeke terminallerindeki (L1, L2, L3) faz dizilişi geçerli değildir.

PLC Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Güç kaybı Başlatma komutu verildiğinde, kontrollü başlatıcı 1 veya daha fazla fazdaki şebeke beslemesini

Pompa arızası Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Başlatıcı/iletişim (modül ve kontrollü başlatıcı arasında)

Başlatıcıyı devreden çıkar Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun. Termistör dvr (termistör devresi) Termistör girişi etkinleştirilmiştir ve:

Zaman - aşırı akım Kontrollü başlatıcı içten by-pass edilmiştir ve çalışma esnasında yüksek akım çekmiştir. (10 A koruma

Düşük akım Motor akımında yük kaybı nedeniyle keskin bir düşüş gerçekleşmiştir. Bunun nedeni kırılan

Desteklenmeyen seçenek (işlev bu yıldız-üçgende kullanılamaz)

Titreşim Programlanabilir giriş için seçileni adlandırın. Giriş A alarmına başvurun.

Parametre değeri geçerli aralığını dışında.

•

Kontrollü başlatıcı etkilenen tüm parametreler için varsayılan değerleri yükler. Geçersiz ilk

parametreye gitmek ve ayarı düzeltmek için [Main Menu] tuşuna basın.

İlgili parametreler: Yok.

L1, L2 ve L3'teki faz dizilişini kontrol edin ve 2-1 Faz Dizilişi parametresindeki ayarın kurulum için

uygun olduğundan emin olun.

İlgili parametre:

2-1 Faz Dizilişi Parametresi.

•

almıyor.

Başlatma komutu verildiğinde ana kontaktörün kapanıp kapanmadığını ve kontrollü başlatmanın

sonuna kadar kapalı kalıp kalmadığını kontrol edin.

Kontrollü başlatıcı küçük bir motor ile test ediliyorsa motor her fazda minimum FLC ayarının en az

%2'sini çekmelidir.

İlgili parametreler: Yok.

Kontrollü başlatıcı ve isteğe bağlı iletişim modülü arasında bağlantıyla ilgili bir sorun var.

•

Modülü kaldırın ve yeniden kurun. Sorun devam ederse yerel dağıtıcı ile iletişime geçin.

Kontrollü başlatıcı içinde dahili iletişim hatası var. Yerel dağıtıcı ile iletişime geçin.

•

İlgili parametre:

16-10 Başlatıcı/İletişim Parametresi.

•

Girişteki direnç 20 Ω değerinin altına düşmüştür (çoğu termistörün soğuk direnci bu değerin

•

üstündedir) veya

Kısa devre oluşmuştur. Kontrol edin ve bu durumu çözün.

•

PT100'ün (RTD) terminal 05 ve 06'ya bağlı olmadığını kontrol edin.

İlgili parametreler: Yok.

eğrisi alarmına ulaşılmıştır veya motor akımı motor FLC ayarının %600'üne çıkmıştır.)

İlgili parametreler: Yok.

bileşenler (şaftlar, kemerler veya rakorlar) veya kuruyan bir pompa olabilir.

İlgili parametreler:

2-4 Düşük Akım Parametresi

•

2-5 Düşük Akım Gecikmesi Parametresi.

•

16-3 Düşük Akım Parametresi

•

Seçili işlev mevcut değil (örneğin, aralıklı çalıştırma bu yıldız-üçgen konfigürasyonda destek-

lenmiyor).

İlgili parametreler: Yok.

10 10

Sorun giderme

Ekran Olası neden/önerilen çözüm

VZC arızası px X 1, 2 veya 3 olduğunda

Dahili arıza (PBC arızası). Tavsiye için yerel Danfoss tedarikçi ile iletişime geçin.

Bu alarm ayarlanamaz.

İlgili parametreler: Yok.

Tablo 10.1 Alarm Mesajları

VLT® Soft Starter MCD 500

10.2 Genel Arızalar

Tablo 10.2 kontrollü başlatıcının beklenilen şekilde işletilmediği ancak ne alarm ne de uyarı verdiği durumları açıklar.

Belirti Olası neden

Kontrollü başlatıcı hazır değil. Giriş A'yı (11,16) kontrol edin. Kontrollü başlatıcının programlanabilir giriş aracılığıyla

devreden çıkarılıp çıkarılmadığını kontrol edin. 3-3 Giriş A İşlevi parametresi Başlatmada devre dışı olarak ayarlanmış ve karşılık gelen girişte açık devre varsa

kontrollü başlatıcı başlatılmaz. Kontrollü başlatıcı [Hand On] ve [Reset] tuşlarına yanıt vermez.

Kontrollü başlatıcı kontrol girişlerindne gelen komutları yanıtlamaz.

1010

Kontrollü başlatıcının oto. modunda olup olmadığını kontrol edin. Kontrollü başlatıcı

oto. modundayken el ile modunun kontrollü başlatıcı üzerindeki LED'i kapalıdır. Yerel

kontrole geçiş yapmak için [Auto On] tuşuna bir kez basın.

Kontrollü başlatıcı yeniden başlatma gecikmesinin geçmesini bekliyor. 2-11

•

Yeniden başlat gecikmesi parametresi yeniden başlatma gecikmesinin uzunluğunu kontrol eder.

Motor başlatmaya izin vermek için çok sıcak olabilir. 2-12 Motor sıcaklığı kontrolü

•

parametresi Kontrol Et olarak ayarlanırsa kontrollü başlatıcı yalnızca motorun başarılı bir başlatma gerçekleştirmesi için yeterli termal kapasitesi olduğunda başlatmaya izin verir. Başka bir başlatma denemeden önce motorun soğumasını bekleyin.

Kontrollü başlatıcının programlanabilir giriş aracılığıyla devreden çıkarılıp çıkarıl-

•

madığını kontrol edin. 3-3 Giriş A İşlevi parametresi Başlatmada devre dışı olarak ayarlanmış ve terminal 11 ve 16'da açık devre varsa kontrollü başlatıcı başlatılmaz. Kontrollü başlatıcının devreden çıkarılması gerekmiyorsa girişteki devreyi kapatın.

Kontrollü başlatıcı yerel veya uzaktan kontrollerden gelen başlatma komutlarına yanıt vermiyor.

DUYURU!

3-1 Yerel/uzaktan parametresi [Auto On] etkinleştirildiğinde kontrol eder.

Kontrollü başlatıcı yeniden başlatma gecikmesinin geçmesini bekliyor olabilir. 2-11

•

Yeniden başlat gecikmesi parametresi yeniden başlatma gecikmesinin uzunluğunu kontrol eder.

Motor başlatmaya izin vermek için çok sıcak olabilir. 2-12 Motor sıcaklığı kontrolü

•

parametresi Kontrol Et olarak ayarlanırsa kontrollü başlatıcı yalnızca motorun başarılı bir başlatma gerçekleştirmesi için yeterli termal kapasitesi olduğunda başlatmaya izin verir.

Kontrollü başlatıcının programlanabilir giriş aracılığıyla devreden çıkarılıp çıkarıl-

•

madığını kontrol edin. 3-3 Giriş A işlevi parametresi Başlatmada devre dışı olarak ayarlanmış ve terminal 11 ve 16'da açık devre varsa kontrollü başlatıcı başlatılmaz. Kontrollü başlatıcının devreden çıkarılması gerekmiyorsa girişteki devreyi kapatın.

DUYURU!

3-1 Yerel/uzaktan parametresi [Auto On] etkinleştirildiğinde kontrol eder.

Sorun giderme Kullanım Kılavuzu

Belirti Olası neden

Kontrollü başlatıcı başlatma esnasında motoru doğru bir şekilde kontrol etmiyor.

Motor tam hıza ulaşmıyor.

Düşük motor FLC ayarı (1-1 Motor FLC parametresi) kullanılırken başlatma

•

performansı sabit olmayabilir. Bu, tam yük akımı 5-50 A olan küçük test motorlarında kullanımı etkileyebilir.

Güç faktörü düzeltme (PFC) kondansatörlerini kontrollü başlatıcının besleme

•

tarafına kurun. Atanan PFC kondansatör kontaktörünü kontrol etmek için kontaktörü çalıştırma rölesi terminallerine bağlayın.

Başlatma akımı çok düşükse motor tam hıza ulaşmak için yeterli tork üretemez.

•

Kontrollü başlatıcı fazla başlatma süresinde alarm verebilir.

DUYURU!

Motor başlatma parametrelerinin uygulama için uygun olduğundan ve

istenilen motor başlatma profilinin kullanıldığından emin olun. 3-3 Giriş A

İşlevi parametresi Motor Ayarı Seçimi olarak ayarlanmış ise karşılık gelen

girişin beklenilen durumda olup olmadığını kontrol edin.

Yükün sıkışıp sıkışmadığını kontrol edin. Şiddetli aşırı yüklemeye veya kilitli rotor

•

durumuna karşı yükü kontrol edin.

Düzensiz motor işletimi.

Düzensiz ve gürültülü motor işletimi. Kontrollü başlatıcı yıldız-üçgen konfigürasyon kullanılarak motora bağlanırsa kontrollü

Kontrollü başlatma çok çabuk sonlanıyor.

Uyarlanabilir kontrol, DC freni ve aralıklı çalıştırma işlevleri çalışmıyor.

Uzaktan 2-telli kontrol kullanırken oto. sıfırlamadan sonra sıfırlama gerçekleştirilmiyor.

Uzaktan başlatma/durdurma komutu uzaktan 2-telli kontrol kullanırken oto. başlatma/durdurma ayarlarını geçersiz kılar. Uyarlanabilir kontrolü seçtikten sonra, motor sıradan bir başlatma kullandı ve/veya 2. başlatma 1. başlatmadan farklıydı. Termistör girişi 05 ile 06 arasında bir bağlantı olduğunda, sıfırlanamayan Termistör Akımı alarmı veya motor termistörü 05 ile 06 arasına bağlandığında kalıcı olarak kaldırılır.

Kontrollü başlatıcıdaki tristör bağlanma için en az 5 A değerinde akıma ihtiyaç

•

duyar. Kontrollü başlatıcı 5 A'dan daha az tam yük akımı olan bir motor üzerinde test ediliyorsa tristörler doğru şekilde bağlanamayabilir.

başlatıcı bağlantıyı doğru şekilde algılayamıyor olabilir. Tavsiye için yerel Danfoss

tedarikçi ile iletişime geçin.

Kontrollü başlatma ayarları motor ve yük için uygun olmayabilir. Şu ayarları

•

inceleyin:

- 1-10 Durdurma Modu Parametresi.

- 1-11 Durdurma Süresi Parametresi.

- 7-10 Durdurma Modu-2 Parametresi.

- 7-11 Durdurma Süresi-2 Parametresi.

Motor hafif yüklü ise kontrollü başlatmanın etkisi sınırlıdır.

•

Bu özellikler yalnızca hizalı bağlantıda kullanılabilir. Kontrollü başlatıcı yıldız-üçgen

•

ile kuruluysa bu özellikler işletilemez.

Yeniden başlatmak için uzaktan 2-telli başlatma sinyalini kaldırın ve yeniden

•

uygulayın.

Oto. başlatma/durdurma oto. modunda yalnızca 3-telli veya 4-telli kontrolle çalışır.

•

1. uyarlanabilir kontrol başlatması Akım sınırıdır. Kontrollü başlatıcı sonradan

•

motorun özelliklerini öğrenir. Takip eden başlatmalar uyarlanabilir kontrol kullanır.

Termistör girişi bağlantı yerleştirildiğinde etkinleştirilir ve kısa devre koruması da

•

harekete geçer.

Bağlantıyı kaldırın ve ardından varsayılan parametre ayarını yükleyin. Bu, termistör

girişini devreden çıkarır ve alarmı kapatır.

Termistör girişine 1.2 kΩ değerinde bir direnç yerleştirin.

Termistör korumasını Yalnızca günlüğe kaydet olarak ayarlayın (16-9 Motor Termistörü

parametresi).

10 10

Sorun giderme

Belirti Olası neden

VLT® Soft Starter MCD 500

Parametre ayarları depolanamaz.

LCP, Veri bekleniyor mesajını görüntüler. LCP kontrol PCB'den veri almıyor. Kablo bağlantısını kontrol edin.

Tablo 10.2 Genel Arıza Mesajları

Bir parametre ayarını düzenledikten sonra [OK] tuşuna basarak yeni değeri

•

kaydetmeyi unutmayın. [Back] tuşuna basılırsa değişiklik kaydedilmez.

Ayarlama kilidinin (15-2 Ayar Kilidi parametresi) Oku/Yaz olarak ayarlandığını

•

kontrol edin. Ayarlama kilidi açık ise ayarlar görüntülenebilir ancak değiştirilemez. Güvenli erişim kodunun bilinmesi ayar kilidi ayarının değiştirilmesi için gereklidir.

EEPROM ana kontrol PCB'de arızalı olabilir. Arızalı bir EEPROM kontrollü başlatıcıya

•

alarm verdirir ve LCP şu mesajı görüntüler: Par. Aralık Dışında. Tavsiye için yerel Danfoss tedarikçi ile iletişime geçin.

1010

Teknik Özellikler Kullanım Kılavuzu

11 Teknik Özellikler

Besleme Şebeke voltajı (L1, L2, L3) MCD5-xxxx-T5 200–525 V AC (±%10) MCD5-xxxx-T7 380–690 V AC (±^%10) (hizalı bağlantı) MCD5-xxxx-T7 380–690 V AC (±%10) (yıldız-üçgen bağlantısı) Kontrol voltajı (A4, A5, A6) CV1 (A5, A6) 24 V AC/V DC (±%20) CV2 (A5, A6) 110–120 V AC (%+10/-%15) CV2 (A4, A6) 220–240 V AC (+%10/-%15) Akım tüketimi (maksimum) CV1 2.8 A CV2 (110–120 V AC) 1 A CV2 (220–240 V AC) 500 mA Şebeke frekansı 45–66 Hz Topraklanan nominal yalıtım voltajı 690 V AC Nominal darbe dayanım voltajı 4 kV Atamadan By-pass edilmiş veya sürekli, yarı iletkenli motor başlatıcı formu 1

Kısa devre kabiliyeti (IEC) Yarı iletken sigortalarla koordinasyon Tip 2 HRC sigortalarla koordinasyon Tip 1 MCD5-0021B ila MCD5-0215B arası Beklenen akım 65 kA MCD5-0245B ila MCD5-0961B arasında Beklenen akım 85 kA MCD5-0245C ila MCD5-0927B arasında Beklenen akım 85 kA MCD5-1200C - MCD5-1600C Beklenen akım 100 kA

UL kısa devre akımı oranları için bkz. Tablo 4.12.

Elektromanyetik kabiliyet (AB Direktifi 2014/30/EU ile uyumlu) EMC emisyonları IEC 60947-4-2 B Sınıfı ve Lloyds Marine No 1 Şartnamesi EMC bağışıklığı IEC 60947-4-2

Girişler Giriş değeri Etkin 24 V DC, 8 mA yaklaşık Başlatma (15,16) Normal olarak açık Durdurma (17,18) Normal olarak kapalı Sıfırlama (25,18) Normal olarak kapalı Programlanabilir giriş (11,16) Normal olarak açık Motor termistörü (05, 06) Alarm >3.6 kΩ, sıfırlama <1.6 kΩ

Çıkışlar Röle çıkışları 250 V AC dirençte 10 A, 250 V AC dirençte 5 A AC15 pf 0,3 Programlanabilir çıkışlar Röle A (13, 14) Normal olarak açık Röle B (21, 22, 24) Değiştirme Röle C (33, 34) Normal olarak açık Analog çıkışı (07, 08) 0–20 mA veya 4–20 mA (seçilebilir) Maksimum yük 600 Ω (20 mA'da 12 V DC) Doğruluk ±5% 24 V DC çıkış (16, 08) maksimum yükü 200 mA Doğruluk ±10%

11 11

Teknik Özellikler

Çevre Koruma MCD5-0021B ila MCD5-0105B arası IP20 & NEMA, UL İç Mekan Tipi 1 MCD5-0131B ila MCD5-1600C arası IP00, UL İç Mekan Açık Tip İşletim sıcaklığı -10 °C (14 °F) ila +60 °C (140 °F) arasında, 40 °C (104 °F) üzeri azaltma ile Depolama sıcaklığı -25 °C (-13 °F) ila +60 °C arası İşletim irtifası (MCD PC yazılımı kullanılarak) 0–1000 m (0–3281 fit), 1000 m (3281 ft) üzerinde azaltma ile Nem %5-95 nispi nem Kirlilik derecesi Kirlilik derecesi 3 Titreşim IEC 60068-2-6

Isı dağılımı Başlatma esnasında Amper başına 4,5 W Çalışma esnasında MCD5-0021B ile MCD5-0053B arası ≤39 W yaklaşık MCD5-0068B ila MCD5-0105B arası ≤51 W yaklaşık olarak MCD5-0131B ila MCD5-0215B arası ≤120 W yaklaşık MCD5-0245B ila MCD5-0469B arası ≤140 W yaklaşık MCD5-0525B ile MCD5-0961B arası ≤357 W yaklaşık MCD5-0245C ila MCD5-0927C arası Amper başına 4,5 W yaklaşık MCD5-1200C ila MCD5-1600C arası Amper başına 4,5 W yaklaşık

VLT® Soft Starter MCD 500

Sertifikasyon C✓ IEC 60947-4-2 UL/C-UL MCD5-0021B ila MCD5-0396B arası, MCD5-0245C ila MCD5-1600C arası MCD5-0469B - MCD5-0961B MCD5-0021B ila MCD5-105B arası MCD5-0131B ila MCD5-1600C arası CE IEC 60947-4-2

1111

CCC GB 14048-6 Marine (MCD5-0021B ila MCD5-0961B arası) Lloyds Marine No 1 Şartnamesi RoHS AB Direktifi 2002/95/EC ile uyumlu

1) UL sertifikasyonu için modellere bağlı olarak ilave gereklilikler uygulanabilir. Ayrıntılar için bkz. bölüm 11.1 UL Uyumlu Kurulum.

IP20, isteğe bağlı parmak koruma setiyle birlikte

UL tanımlı

takıldığında

UL 508 UL listeli

Teknik Özellikler Kullanım Kılavuzu

11.1 UL Uyumlu Kurulum

Bu bölüm, VLT® Soft Starter MCD 500'ün UL uyumlu olması için daha fazla gereklilik ve konfigürasyon ayarını ayrıntılarıyla açıklar. Ayrıca bkz. Tablo 4.12.

11.1.1 MCD5-0021B ila MCD5-0105B arası modeller

Bu modeller için ilave gereklilikler yoktur.

11.1.2 MCD5-0131B ila MCD5-0215B arası modeller

Parmak koruma setiyle birlikte kullanın, sipariş

•

numarası 175G5662.

Tavsiye edilen basınç terminali/konnektörü setini

•

kullanın. Daha fazla bilgi için bkz. Tablo 11.1.

11.1.3 MCD5-0245B ila MCD5-0396B arası modeller

Parmak koruma setiyle birlikte kullanın, sipariş

•

numarası 175G5730.

Tavsiye edilen basınç terminali/konnektörü setini

•

kullanın. Daha fazla bilgi için bkz. Tablo 11.1.

11.1.4 MCD5-0245C modelleri

Tavsiye edilen basınç terminali/konnektörü setini

•

kullanın. Daha fazla bilgi için bkz. Tablo 11.1.

11.1.7 Basınç Terminali/Konnektör Setleri

MCD50131B ila MCD5-0396B arası modeller ve MCD5-0245C ila MCD5-1600C modellerinin UL uyumlu olması için Tablo 11.1 içinde ayrıntılı olarak açıklanan tavsiye edilen terminali/konnektörü kullanın.

Tavsiye edilen

Model FLC (A) Tel sayısı

MCD5-0131B 145 1 OPHD 95-16 MCD5-0141B 170 1 OPHD 120-16 MCD5-0195B 200 1 OPHD 150-16 MCD5-0215B 220 1 OPHD 185-16 MCD5-0245B 255 1 OPHD 240-20 MCD5-0331B 350 1 OPHD 400-16 MCD5-0396B 425 2 OPHD 185-16

MCD5-0245C 255 1 OPHD 240-20 MCD5-0360C 360 MCD5-0380C 380 MCD5-0428C 430 MCD5-0595C 620 MCD5-0619C 650 MCD5-0790C 790 4 2 x 600T-2 MCD5-0927C 930 3 2 x 600T-2 MCD5-1200C 1200 MCD5-1410C 1410

MCD5-1600C 1600 5

Tablo 11.1 Basınç Terminali/Konnektör Setleri

2 1 x 600T-2

4 1 x 750T-4

mapaların

sipariş

numaraları

1 x 750T-4 ve 1 x 600T-3

11 11

11.1.5 MCD5-0360C ila MCD5-1600C arası modeller

Kontrollü başlatıcının zıt uçlarındaki hat/yük

•

terminalleri için baraları konfigüre edin (Üst iç(Alt dış veya Üst dış/Alt iç)

Tavsiye edilen basınç terminali/konnektörü setini

•

kullanın. Daha fazla bilgi için bkz. Tablo 11.1.

11.1.6 MCD5-0469B ila MCD5-0961B arası modeller

Bu modeller UL tanımlı bileşenlerdir. Ulusal Kablo Kodu (NEC) yönetmeliğine göre boyutlandırılmış kabloları sınırlandırırken elektrik dolabında ayrı kablo geçişi baralarının olması gerekebilir.

Aksesuarlar

11.2

11.2.1 LCP Uzaktan Montaj Seti

VLT® Soft Starter MCD 500 LCP uzaktan kontrol ve görüntüleme için kontrollü başlatıcıdan 3 m (9,8 fit) uzağa montajlanabilir. Ayrıca, uzaktaki LCP parametre ayarlarının kontrollü başlatıcılar arasında kopyalanmasını sağlar.

175G0096 Kontrol Paneli LCP 501.

•

11.2.2 İletişim Modülleri

VLT® Soft Starter MCD 500 kurulumu kolay iletişim modülleriyle ağ iletişimini destekler. Her kontrollü başlatıcı tek seferde 1 iletişim modülünü destekleyebilir.

Kullanılabilir protokoller:

Ethernet (PROFINET, Modbus TCP, EtherNet/IP).

•

PROFIBUS.

•

Aygıt Ağı.

•

1/L1

2/T1

1/L1

2/T1

177RA001.11

Teknik Özellikler

VLT® Soft Starter MCD 500

Modbus RTU.

•

USB.

•

İletişim modülleri için sipariş numaraları

175G9000 Modbus modülü

•

175G9001 PROFIBUS modülü.

•

175G9002 Aygıt Ağı modülü.

•

175G9009 MCD USB modülü.

•

175G9904 Modbus TCP modülü.

•

175G9905 PROFINET modülü.

•

175G9906 EtherNet/IP modülü.

•

11.2.3 PC Yazılımı

WinMaster PC yazılımı şu imkanları sunar:

Görüntüleme.

•

Programlama.

•

99 adede kadar kontrollü başlatıcı kontrolü.

•

Her kontrollü başlatıcının WinMaster kullanması adına her biri için Modbus veya USB iletişim modülü gereklidir.

11.2.5 Aşırı Gerilim Koruma Seti (Yıldırımdan Korunma)

Standart olarak, VLT® Soft Starter MCD 500 nominal darbe dayanımı voltajı 4 kV ile sınırlıdır. Aşırı gerilim koruma setleri sistemleri korur ve kontrollü başlatıcıyı yüksek voltajlı darbelere karşı dayanıklı kılar.

6 kV

175G0100 SPD G1 için aşırı gerilim koruma seti.

•

175G0101 SPD G2-G5 için aşırı gerilim koruma

•

seti.

12 kV

175G0102 SPD G1 için aşırı gerilim koruma seti.

•

175G0103 SPD G1-G5 için aşırı gerilim koruma

•

seti.

11.2.4 Parmak Koruma Seti

Parmak korumaları personel güvenliği için belirtilebilir. Elektrikli devrelere kazara temasın önüne geçmek için parmak koruyucular kontrollü başlatıcı terminallerinin

1111

üzerine takılır. Parmak koruyucular doğru şekilde takıldığında IP20 koruması sağlar.

MCD5-0131B - MCD5-0215B: 175G5662.

•

MCD5-0245B - MCD5-0396B: 175G5730.

•

MCD5-0469B - MCD5-0961B: 175G5731.

•

MCD5-245C: 175G5663.

•

MCD5-0360C - MCD5-0927C: 175G5664.

•

MCD5-1200C - MCD5-1600C: 175G5665.

•

Çizim 11.1 Aşırı Gerilim Koruma Setine Sahip Sistem

DUYURU!

UL uyumlu olmak içim MCD5-0131B - MCD5-0396B modelleri parmak koruyucular gerektirmektedir.

Bara Ayarlama Prosedürü (MC... Kullanım Kılavuzu

12 Bara Ayarlama Prosedürü (MCD5-0360C ila MCD5-1600C arası)

By-pass edilmeyen modeller olan MCD5-0360C MCD5-1600C'deki baralar istenildiği şekilde üst veya alt giriş ve çıkış için ayarlanabilir.

DUYURU!

Elektronik bileşenlerin çoğu statik elektriğe karşı duyarlıdır. Hissedilemeyecek, görülemeyecek ve duyulamayacak kadar küçük voltajlar duyarlı elektronik bileşenlerin ömrünü azaltabilir, performansını etkileyebilir veya bu bileşenleri tamamen yok edebilir. Hizmeti gerçekleştirirken, olası hasardan korunmak adına uygun ESD ekipmanını kullanın.

Tüm birimler standart olarak alt kısımlarındaki giriş ve çıkış baralarıyla birlikte üretilir. Gerekirse giriş ve çıkış baraları birimin üst kısmına taşınabilir.

1. Birimi sökmeden önce tüm kabloları ve bağlantıları kontrollü başlatıcıdan çıkarın.

2. Birim kapağını sökün (4 vida).

3. LCP ön kapağını çıkarın ve ardından LCP'yi yavaşça sökün (2 vida).

4. Kontrol kartı terminali fişlerini çıkarın.

5. Temel plastiği kontrollü başlatıcıdan yavaşça çıkarın (12 vida).

6. CON 1'den LCP donanımını çıkarın (bkz. Bildirim).

7. Tristör ateşleme donanımındaki her parçayı ana kontrol PCB'de karşılık gelen sayılarla etiketleyin ve ardından donanımları çıkarın.

8. Termistörü, fanı ve akım transformatörü kablolarını ana kontrol PCB'den çıkarın.

9. Plastik tepsiyi kontrollü başlatıcıdan sökün (4 vida).

DUYURU!

Ana plastik ile PCB'nin düzlemi arasında çalışan LCP kablo donanımına (kablo demeti) zarar vermemek adına ana plastiği yavaşça çıkarın.

Çizim 12.1 Ön Kapak ve LCP'nin Sökülmesi

10. Manyetik by-pass plakalarını sökün ve çıkarın (yalnızca MCD5-0620C ila MCD5-1600C arası modeller).

11. Akım transformatörü montajını sökün (3 vida).

12. Hangi baraların çıkarılacağını belirleyin. Baraları yerinde tutan cıvataları sökün ve ardından baraları kontrollü başlatıcının altına doğru çekerek çıkarın (her bir bara için 4 cıvata).

12 12

Bara Ayarlama Prosedürü (MC...

VLT® Soft Starter MCD 500

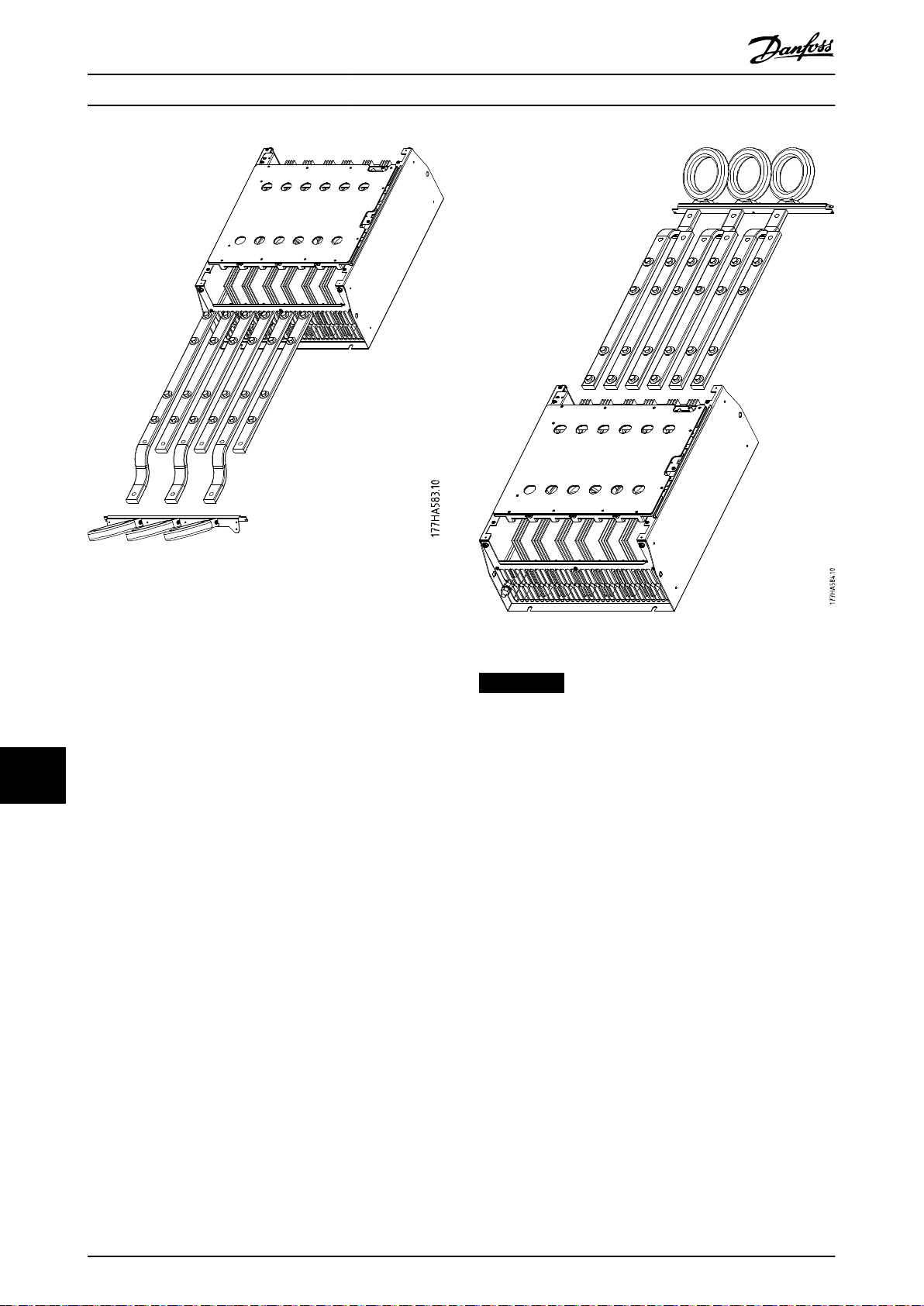

Çizim 12.2 Baralar

13. Baraları kontrollü başlatıcının üst kısmına doğru kaydırın. Giriş baraları için, kısa eğimli ucu kontrollü başlatıcının dışına yerleştirin. Çıkış baraları için, vidasız delikleri kontrollü başlatıcının dışına yerleştirin.

14. Kubbeli rondelaları düz yüzeyleri baraya bakacak şekilde takın.

15. Baraları yerinde tutan cıvataları 20 Nm (177 inç-

1212

pound) torkla sıkın.

16. Akım transformatörü montajını giriş baralarının üzerine yerleştirin ve montajı kontrollü başlatıcının gövdesine vidalayın (bkz. Bildirim)

17. Tüm kabloları kontrollü başlatıcının yan tarafına geçirin ve kablo kelepçeleriyle bağlayın.

Çizim 12.3 Kablo Kelepçeli Baralar

DUYURU!

Giriş baralarının yeri değiştiriliyorsa akım transformatörleri de yeniden konfigüre edilmelidir.

1. Akım transformatörleri L1, L2 ve L3'ü etiketleyin (kontrollü başlatıcının önünden çalışıldığında L1 en solda olacak şekilde). Kablo kelepçelerini çıkarın ve akım transformatörlerini braketten sökün.

2. Akım transformatörü braketini kontrollü başlatıcının üst kısmına getirin. Akım transformatörlerini doğru fazlarda konumlandırın ve ardından akım transformatörlerini brakete vidalayın. MCD5-0360C ila MCD5-0930 arasındaki modeller için akım transformatörlerini bir açıda yerleştirin. Her akım transformatörünün sol ayağı deliklerin üst sırasındadır ve sağ ayağı alt uçta yer alır.

Ek Kullanım Kılavuzu

13 Ek

13.1 Semboller, Kısaltmalar ve Kurallar

°C °F

AC Alternatif akım DC Doğru akım DOL Doğrudan hatta EMC Elektro manyetik uyumluluk FLA Tam yük amperi FLC Tam yük akımı FLT Tam yük torku IP Giriş koruması LCP Yerel denetim panosu LRA Kilitli rotor amperi MSTC Motor başlatma zamanı sabiti PAM Darbe genlik modülasyonlu PCB Baskılı devre kartı PELV Koruyucu ekstra düşük voltaj PFC Güç faktörü düzeltme SCCR Kısa devre akımı oranı SELV Düşük ilave güvenlik voltajı TVR Zaman ayarlı voltaj rampası

Tablo 13.1 Semboller ve Kısaltmalar

Kurallar

Numaralı listeler prosedürleri belirtir. Maddeli listeler diğer bilgilerini belirtir.

İtalik metin şunu belirtir:

Referans bağlantısı.

•

Bağlantı.

•

Parametre adı.

•

Çizimlerdeki tüm boyutlar [mm (inç)] cinsindendir.

Santigrat Derece Dereceler Fahrenayt

13 13

Dizin

VLT® Soft Starter MCD 500

Dizin

AC beslemesi.......................................................................................... 18

AC1 gücü................................................................................................. 27

AC3 gücü................................................................................................. 27

AC-53 gücü...................................................................................... 24, 26

Ağ iletişimi............................................................................................... 83

Akım dengesizliği.......................................... 7, 44, 62, 65, 70, 75, 79

Akım işareti........................................................................ 59, 62, 68, 69

Aksesuarlar

Aşırı gerilim koruma seti................................................................ 90

Basınç terminali................................................................................ 89

Ayrıca bkz. Konnektör seti

Konnektör seti................................................................................... 89

Ayrıca bkz. Basınç terminali

Parmak koruma seti.................................................................. 89, 90

Alarm günlüğü................................................................................ 55, 78

Alarm kategorileri................................................................................. 70

Alarm mesajları...................................................................................... 84

Ana menü............................................................. 55, 59, 61, 76, 77, 83

Anlık aşırı akım koruması................................................................... 65

Aşırı akım................................................... 7, 59, 62, 69, 70, 75, 81, 83

Aşırı Akım................................................................................................. 65

Bağlantılar

Hizalı bağlantı....................... 6, 19, 21, 23, 24, 27, 54, 80, 82, 87

İç By-Pass............................................................................................... 6

Motor bağlantısı............................................... 7, 19, 21, 62, 74, 82

Yıldız-üçgen....................................................................................... 82

Yıldız-üçgen bağlantı................ 6, 19, 25, 26, 27, 44, 80, 85, 87

Bara................................................................................ 11, 17, 89, 91, 92

Bara, çıkış................................................................................................. 18

Bara, giriş.......................................................................................... 18, 19

Başlangıç akımı...................................................................................... 71

Başlatma akımı gereklilikleri............................................................. 44

Başlatma modları

Akım rampası........................................................... 6, 39, 40, 63, 71

Aralıklı Çalıştırma................. 6, 43, 44, 54, 55, 62, 67, 75, 83, 85

Marş............................................................................. 6, 40, 62, 63, 71

Sabit akım............................................. 6, 39, 40, 44, 60, 61, 63, 71

Uyarlanabilir kontrol... 6, 28, 40, 42, 44, 60, 63, 64, 71, 72, 80,

Başlatma profili........................................................................ 39, 40, 85

Başlatma torku gereklilikleri............................................................. 44

Besleme.... 7, 11, 12, 16, 28, 39, 43, 46, 47, 48, 49, 50, 51, 52, 53,

80, 81, 82, 83, 85, 87

Besleme voltajı.................................................................. 29, 30, 31, 32

Birincil motor ayarları............................................................ 51, 52, 63

By-pass Edilen işletim................................................................... 24, 26

Çalıştırma modları

Acil durum çalıştırması......................................... 6, 48, 49, 62, 74

Çevre......................................................................................................... 88

Çıkışlar

Analog çıkış........................................................................................ 69

Analog programlanabilir çıkış........................................................ 6

Besleme çıkışı....................................................................................... 6

Çıkış A................................................................................................... 69

Çıkış rölesi B................................................................................ 47, 53

Çıkış rölesi C....................................................................................... 52

Güç çıkışı............................................................................................. 18

Programlanabilir çıkış.................................. 20, 22, 64, 69, 77, 87

Röle çıkışı.......................................................................... 6, 20, 36, 37

Röle çıkışı A...................................................... 36, 37, 46, 47, 48, 49

Röle çıkışı B............................................... 36, 37, 46, 47, 48, 49, 53

Röle çıkışı C...................................................... 36, 37, 46, 47, 48, 49

Çok yüksek başlatma süresi................ 7, 59, 60, 62, 64, 71, 75, 80

Devre şemaları

By-pass edilmeyen........................................................................... 37

İçten by-pass edilen........................................................................ 36

Doğrudan hatta................................................................ 40, 42, 74, 93

Ayrıca bkz. DOL

DOL....................................................................................... 40, 42, 74, 93

Ayrıca bkz. Doğrudan hatta

Durdurma modları

Başlatıcıyı devreden çıkar............................. 6, 44, 50, 67, 83, 84

DC freni....................................................................... 6, 42, 43, 50, 85

Durdurmaya yanaşma............ 41, 42, 43, 44, 54, 55, 64, 67, 71

Fren...................................................... 42, 44, 54, 55, 64, 67, 71, 72

Kontrollü fren....................................................................................... 6

TVR........................................................................ 6, 41, 44, 64, 71, 93

Ayrıca bkz. Zaman ayarlı voltaj rampası

Uyarlanabilir kontrol.................................................. 41, 42, 64, 71

Uyarlanabilir yavaşlama kontrolü................................................. 6

Zaman ayarlı voltaj rampası......................... 6, 41, 44, 64, 71, 93

Ayrıca bkz. TVR

Durdurma profili................................................................................... 39

Durdurma süresi...... 41, 42, 43, 44, 59, 60, 62, 64, 65, 70, 71, 72,

Durum................................................................................................ 55, 77

Durum ayrıntıları................................................................................... 55

Durum ekranı........................................................................... 57, 76, 78

Düşük akım............................................... 7, 59, 62, 65, 69, 70, 75, 83

Düşük akım koruması.......................................................................... 65

El ile modu................................................................................ 54, 55, 56

Elektrik tesisatı

Çift hızlı konfigürasyonu............................................................... 53

Kontrollü frenleme konfigürasyonu.......................................... 51

Elektromanyetik kabiliyet.................................................................. 87

Dizin Kullanım Kılavuzu

Erişim kodu................................................... 59, 62, 74, 76, 77, 78, 86

Fan soğutması........................................................................................ 38

FLC.... 19, 21, 27, 28, 33, 38, 40, 42, 57, 60, 63, 65, 69, 71, 80, 83,

85, 93

Ayrıca bkz. Tam yük akımı

FLT....................................................................................................... 43, 93

Ayrıca bkz. Tam yük torku

Frekans alarmı........................................................................................ 65

Fren

Başlatıcıyı devreden çıkar.................................... 6, 44, 67, 83, 84

DC enjeksiyonu................................................................... 42, 64, 72

DC freni....................................................................... 6, 42, 43, 50, 85

Fren............................................................. 42, 44, 54, 55, 64, 71, 72

torku.......................................................................... 42, 43, 62, 64, 72

Kontrollü fren....................................................................................... 6

Ön fren................................................................................................. 42

Tam fren............................................................................................... 42

Gecikme............................. 51, 59, 62, 65, 66, 67, 68, 70, 71, 74, 84

Genel arıza mesajları........................................................................... 86

Giriş A alarmı..................................................................... 79, 81, 82, 83

Giriş alarmı............................................................................ 7, 50, 66, 67

Giriş değeri.............................................................................................. 87

Girişler

A Girişi...... 44, 48, 49, 50, 51, 52, 53, 59, 62, 66, 67, 70, 75, 81,

83, 84, 85

Güç girişi.............................................................................................. 18

Kontrol girişi....................................................................................... 20

Programlanabilir giriş...... 36, 37, 44, 74, 77, 79, 81, 83, 84, 87

Sıfırla.............................................................................................. 16, 67

Uzaktan...................................................... 11, 16, 54, 55, 66, 70, 79

Uzaktan kontrol girişi................ 6, 36, 37, 46, 47, 48, 49, 51, 53

Yerel denetim girişi............................................................................ 6

Güç faktörü................................................................. 57, 69, 72, 73, 85

Güç faktörü düzeltme......................................................................... 93

Güç kaybı..................................................................................... 7, 70, 83

Güvenlik

Kılavuzu............................................................................................... 11

Harici sıfır-hız sensörü.................................................................. 50, 51

Hesaplanan motor sıcaklığı............................................................... 66

Hız profili.................................................................................................. 28

Hızlı kurulum.......................................................................................... 59

Hızlı menü........................................................................................ 55, 59

İkincil motor ayarı................................................................... 51, 52, 71

İletişim modülleri

Aygıt Ağı......................................................................................... 7, 89

Ethernet.......................................................................................... 7, 89

EtherNet/IP......................................................................................... 89

Modbus.................................................................................................. 7

Modbus RTU...................................................................................... 90

Modbus TCP....................................................................................... 89

PROFIBUS........................................................................................ 7, 89

PROFINET............................................................................................ 89

USB........................................................................................................ 90

İrtifa............................................................................... 23, 24, 26, 28, 88

Isı alıcı................................................................................... 11, 62, 75, 81

Isı alıcı sıcaklığı......................................................................................... 7

Isı dağılımı............................................................................................... 88

İstenmeyen başlatma.......................................................................... 12

Kalifiye Personel.................................................................................... 11

Kazanç ayarı..................................................................................... 64, 72

Kilitli rotor ampikatörü.............................................................. 33, 93

Ayrıca bkz. LRA

Kısa devre kabiliyeti............................................................................. 87

Kısaltmalar............................................................................................... 93

Kondansatörleri

Güç faktörü düzeltme kondansatörü.......................... 11, 28, 85

Kontaktörler

By-pass kontaktörü.... 11, 20, 21, 22, 23, 25, 27, 47, 74, 79, 81

By-Pass kontaktörü aşırı yüklü....................................................... 7

Düşük hızlı kontaktör...................................................................... 52

İç By-Pass............................................................................................. 74

Temel kontaktör... 12, 20, 21, 22, 27, 46, 54, 55, 64, 68, 74, 83

Yıldız kontaktör................................................................................. 52

Yüksek hızlı kontaktör..................................................................... 52

Kontrol beslemesi.......................................................................... 36, 37

Koruma ayarları....................................................................... 20, 63, 82

Kurallar..................................................................................................... 93

Kurulum

Açıklık................................................................................................... 13

Ağırlık................................................................................................... 15

Azaltma değerleri............................................................................. 13

Boyut.................................................................................................... 15

By-pass edilmeyen.................................................................... 20, 22

By-pass kontaktörü.......................................................................... 47

Harici By-pass Edilen....................................................................... 21

Hizalı kurulum..................................................................... 20, 21, 85

İçten by-pass edilen................................................................. 20, 21

Temel kontaktör................................................................................ 46

UL uyumlu..................................................................... 18, 19, 89, 90

Yan yana.............................................................................................. 13

Yıldız-üçgen kurulum....................................................... 21, 22, 85

Dizin

VLT® Soft Starter MCD 500

LCP...... 6, 16, 44, 54, 55, 56, 57, 59, 61, 67, 70, 72, 73, 74, 77, 79,

86, 89, 91, 93

Ayrıca bkz. Yerel denetim panosu

LRA...................................................................................................... 33, 93

Ayrıca bkz. Kilitli rotor ampikatörü

Modeller

By-pass edilmeyen.......................... 19, 20, 22, 24, 27, 37, 74, 91

İçten by-pass edilen.............................. 18, 20, 23, 25, 36, 82, 83

Motor

Aşırı yük............................................................... 7, 62, 63, 70, 75, 82

bağlantısı..................................................... 7, 12, 19, 21, 62, 74, 82

gövdesi................................................................................................ 38

sarımları................................................................................. 38, 79, 82

sıcaklığı................................................................................................ 84

Termal davranışı............................................................................... 38

Termal kapasite.......................................................................... 57, 66

Termal kapasitesi......................................................... 38, 69, 82, 84

Termistör.... 7, 16, 36, 37, 42, 44, 46, 47, 48, 49, 51, 62, 70, 75,

78, 82, 83, 85, 87, 91

Motor parçası koruması...................................................................... 28

Motor sıcaklığı....................................... 57, 58, 63, 69, 72, 73, 76, 77

Motor sıcaklığı işareti................................................................... 68, 69

Motoru

Aşırı yük............................................................................................... 38

Özellikler

Acil durum çalıştırması.................................. 6, 48, 49, 62, 67, 74

Aralıklı Çalıştırma................. 6, 43, 44, 54, 55, 62, 67, 75, 83, 85

Başlatıcıyı devreden çıkar............................. 6, 44, 50, 67, 83, 84

Çıkış simülasyonu............................................................................. 59

Çıkış sinyali simülasyonu.......................................................... 6, 77

DC freni....................................................................... 6, 42, 43, 50, 85

Durdurmaya yanaşma............ 41, 42, 43, 44, 54, 55, 64, 67, 71

Hizalı bağlantı....................... 6, 19, 21, 23, 24, 27, 54, 80, 82, 87

Hizalı kurulum............................................................................ 21, 85

İç By-Pass........................................................................................ 6, 74

Kontrollü fren....................................................................................... 6

Kontrollü frenleme konfigürasyonu.......................................... 51

Koruma simülasyonu.......................................................... 6, 59, 77

Marş............................................................................. 6, 40, 62, 63, 71

Termal model..................................................................................... 59

Termal modeli..................................... 7, 38, 42, 44, 72, 73, 76, 78

TVR........................................................................ 6, 41, 44, 64, 71, 93

Ayrıca bkz. Zaman ayarlı voltaj rampası

Uyarlanabilir kontrol... 6, 28, 39, 40, 41, 42, 44, 60, 63, 64, 71,

72, 80, 85

Uyarlanabilir yavaşlama kontrolü................................................. 6

Yıldız-üçgen....................................................................................... 82

Yıldız-üçgen bağlantı................ 6, 19, 25, 26, 27, 44, 80, 85, 87

Yıldız-üçgen kurulum....................................................... 21, 22, 85

Zaman ayarlı voltaj rampası......................... 6, 41, 44, 64, 71, 93

Ayrıca bkz. TVR

Özellikleri

Hizalı kurulum................................................................................... 20

Termal modeli.................................................................................... 38

Olay günlüğü.............................................................................. 6, 78, 79

Önerilen değerler.......................................................................... 60, 61

Ortam sıcaklığı.................................................................. 23, 24, 26, 28

Oto. modu..................................................... 11, 54, 55, 56, 66, 70, 85

Otomatik başlatma.............................................................................. 54

Otomatik Başlatma.............................................................................. 70

Otomatik başlatma zamanlayıcısı................................................... 70

Otomatik durdurma...................................................................... 54, 70

Otomatik Durdurma............................................................................ 70

Parmak koruma seti............................................................................. 18

PC yazılımı............................................................................................... 90

Programlama ayrıntıları...................................................................... 55

Röleler

Çıkış rölesi........................................................................................... 77

Çıkış rölesi A....................................................................................... 46

Çıkış rölesi B................................................................................ 47, 53

Çıkış rölesi C....................................................................................... 52

Röle A....................................................................... 59, 62, 68, 77, 87

Röle B............................................................................... 59, 62, 68, 87

Röle C........................................................................ 59, 62, 68, 69, 87

Sayaç......................................................................... 6, 59, 71, 74, 76, 78

Seri iletişim.................................................... 16, 17, 54, 56, 66, 67, 70

Sertifikasyon........................................................................................... 88

Danfoss MCD 500 Operating guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
