Manuel de Configuration du MCD 100
■Introduction
Les démarreurs progressifs MCD 100 sont conçus
pour le démarrage et l’arrêt progressifs de moteurs
triphasés à courant alternatif, ce qui réduit le courant
affluant et élimine les effets néfastes de grandes
variations de couple au démarrage.
Le démarreur progressif à contrôle numérique offre
des paramètres précis, ainsi qu’une installation aisée.
Le contrôleur présente des temps d’accélération et
de décélération réglables individuellement.
■Caractéristiques
• Charge moteur max. 25 A
• Temps d’accélération réglables: 0-10 secondes
• Temps de décélération réglables: 0-10 secondes
• Couple initial r égl a b le jusqu’à 85%
• Fonction démarrage (démarrage kick)
• Tension de contrôle universelle: 24 - 480 V CA / CC
• Détection automatique d’absencedephase
• Adaptation automatique à 50/60 Hz
Grâce au couple initial réglable et à la fonction
démarrage (démarrage kick) unique, le démarreur
progressif peut être optimisé pour presque
n’importe quelle application.
Les démarreurs progressifs MCD 100 sont
particulièrement utilisés au sein d’applications
pour lesquelles un démarrage et/ou un arrêt
souple est avantageux, comme les convoyeurs,
les ventilateurs, les pompes, les compresseurs
et les charges d’inertie élevées. Les démarreurs
progressifs MCD 100 sont aussi très indiqués pour
le remplacement des démarreurs star/delta.
• Indication d’état à indicateur LED
• Nombre illimité de commandes de
marche/arrêt par heure
• Protection varistor intégrée
• Design modulaire compact
• Possibilité de montage sur rail DIN
• CE (EN 60947-4-2)
•
CULUS
(UL 508)
Guide
MCD 100 Design
■Réglages
■Guide de Sélection
Typ e Puissance max. FLC max. Tensi o n Code de
commande DD
MCD 100-001 0,75 kW 3A 208 - 240 V 175G4000
MCD 100-001 1,5 kW 3A 400 - 415 V 175G4001
MCD 100-001 1,5 kW 3A 440 - 480 V 175G4002
MCD 100-001 2,2 kW 3A 550 - 600 V 175G4003
MCD 100-007 4kW 15 A 208 - 240 V 175G4004
MCD 100-007 7,5 kW 15 A 400 - 480 V 175G4005
MCD 100-007 7,5 kW 15 A 500 - 600 V 175G4006
MCD 100-011 7,5 kW 25 A 208 - 240 V 175G4007
MCD 100-011 11 kW 25 A 400 - 480 V 175G4008
MCD 100-011 15 kW 25 A 500 - 600 V 175G4009
MG.12.A1.04-VLTestunemarque déposée Danfoss
1
Manuel de Configuration du MCD 100
■Caractéristiques techniques
Spécifications de sortie MCD 100 - 001 MCD 100 - 007 MCD 100 - 011
Courant opérationnel max. 3A 15A 25A
Taille du moteur à:
208 - 240 V CA 0.1-0.75 kW (0.18-1 CV) 0.1-4.0 kW (0.18-5.5 CV) 0.1-7.5 kW (0.18-10 CV)
400 - 480 V CA 0.1-1.5 kW (0.18-2 CV) 0.1-7.5 kW (0.18-10 CV) 0.1-11 kW (0.18-15 CV)
550 - 600 V CA 0.1-2.2 kW (0.18-3 CV) 0.1-7.5 kW (0.18-10 CV) 0.1-15 kW (0.18-20 CV)
Courant de fuite max. 5mA
Courant opérationnel min. 50 mA
Caractéristiques :
Moteurs asynchrones CA-53a - 15A : CA-53a : 8-3 :100 - 3000 25A : CA-53a : 6-5 : 100 - 480
Moteurs asynchrones CA-53b avec bipasse 3A : CA-53b : 5-5 : 10 - -
Compresseurs de réfrigération hermétiques
CA-58a
Spécifications de circuit de commande
Plage de tension de contrôle 24 - 480 V CA / CC
Tension Pick-Up max. 20.4 V CA / CC
Tension Drop-out min. 5VCA/CC
Courant de contrôle max. sans exploitation 1mA
Tension de contrôle / Puissance max. 15 mA / 2 VA
Temps de réponse max. 70 ms
Tempsdemontéedelarampe Adapt. de 0 à 10 sec.
Temps de descente de la rampe Adapt. de 0 à 10 sec.
Couple initial Adapter de 0 à 85 % du couple nominal avec démarrage Kick facultatif.
Immunité et émission CEM Satisfait aux exigences de EN 60947-4-2
- 15A : CA-58a : 6-6 : 100 - 3000 25A : CA-58a : 6-6 : 100-480
Isolation
Tens i o n d’isolation nominale, U
Surtension de maintien transitoire nominal,
U
imp
Catégorie d’installation III
Spécifications thermiques MCD 100 - 001 MCD 100 - 007 MCD 100 - 011
Rendement continu de dissipation de
puissance maximum:
Rendement intermittent de dissipation de
puissance maximum:
Plage de température ambiante -5°C à 40°C
Méthode de refroidissement Convection naturelle
Montage Vertical +/- 30°
Température ambiante max. avec valeur
limitée
Plage de temp. de stockage -20°C à 80°C
degrédeprotection/degrédepollution IP 20 / 3
i
660 V CA
4kV
4W 2W/A
4W 2W/A x Valeur du rapport cyclique
60°C, se référer au déclassement pour températures élevées, dans le paragraphe Fonctionnement à
des températures élevées.
2
MG.12.A1.04 - VLT est une marque déposée Danfoss
Manuel de Configuration du MCD 100
Matériaux
Boîtier Extinction automatique PPO UL94V1
Radiateur Aluminium noir anodisé
Base Acier galvanisé
Guide
MCD 100 Design
MG.12.A1.04-VLTestunemarque déposée Danfoss
3
■Diagramme fonctionnel
Manuel de Configuration du MCD 100
Exemple 1: Exemple 2:
Démarrage progressif et arrêt
progressif
Démarrage progressif avec
démarragekicketarrêtprogressif
■Descriptio
ampe d’accélération
R
n fonctionnelle
Durant la rampe d’accélération, le contrôleur
augmentera p
rogressivement la tension appliquée au
moteur jusqu’àcequ’il atteigne la tension secteur
complète. La vitesse du moteur dépendra de la charge
sur l’arbre moteur. Un moteur présentant peu
réelle
oupasdechargeatteindralavitessemaximaleavant
que la tension n’ait atteint sa valeur maximum. Le
mps de rampe réel est calculé numériquement et ne
te
sera pas influencé par d’autres paramètres, comme la
fréquence du réseau ou les variations de la charge.
ouple initial
C
Le couple initial est utilisé pour définir la tension de
démarrage initiale. Il est ainsi possible d’adapter le
contrôleur à une application nécessitant un couple de
■Indication d’état à indicateur LED
LED 1
démarrage s
upérieur. Dans certains cas, l’application
demandera un couple de démarrage élevé. Ici,
le niveau de couple de démarrage initial peut être
é avec une fonction de démarrage kick. Le
combin
démarrage kick est une période de 200 ms où le
moteur est alimenté au maximum de la tension.
rrêt progressif
A
ant la rampe de décélération, le contrôleur
Dur
réduira progressivement la tension appliquée au
moteur, réduisant ainsi le couple et le courant.
Par conséquent, la vitesse du moteur se réduira
jusqu’àl’arrêt. La fonctionnalité d’arrêt progressif est
avantageuse afin d’éviter le mouvement de liquide et
la cavitation au niveau des pompes, et pour éviter
l’inclinaison d’articles sur les convoyeurs.
LED 2
Veille
by
4
Ac-
céléra-
tion
up
Plein
régime
Décélération Ligne avec
erreur de charge
MG.12.A1.04 - VLT est une marque déposée Danfoss
■Câblage
Manuel de Configuration du MCD 100
Guide
MCD 100 - 007 / MCD 100 - 011
■Réglages
Le MCD 100 offre une augmentation graduelle
de la tension. Ceci signifie que la tension du
moteur est progressivement amenée jusqu’à une
tension secteur complète selon le temps défini
par le commutateur rotatif.
Afin d’éviter des dommages au démarreur progressif,
les paramètres corrects du niveau de couple initial et de
rampe d’accélé ration doivent être pris en considération.
Il est important de s ’assurer que le moteur ait atteint
sa vitesse maximale avant que le démarreur progressif
ne soit en mode full on (plein régime).
Définir le niveau du couple initial:
■Fusibles et protection contre les courts-circuits
En cas de courts-circuits, d es fusibles normaux peuvent
être utilisés pour protéger l’installation - mais pas le
MCD 100 Design
1. Régler la rampe d’accélération au max.
2. Régler le commutateur de couple initial au m in.
3. Appliquez le signal de contrôle pendant
quelques secondes. Si le moteur ne tourne
pas immédiatement, augmentez le niveau du
couple initial avec on step et essayez de nouveau.
Répétez l’opération jusqu’à ce que le moteur
commence à tourner immédiatement dès que
le signal de contrôle est appliqué.
Réglagedelaramped’accélération:
1. Régler la rampe d’ac célération au max.
2. Diminuer la rampe d’accélération jusqu’àcequ’une
variation mécanique soit observée.
3. Augmenter la rampe d’accélération d’un pas.
démarreur progressif. Le tableau suivant présente les
données relatives à la sélection de fusibles normaux.
MCD 100-001 Protection max 25 A gL/gG
MCD 100-007 Protection max 50 A gL/gG
MCD 100-011 Protection max 80 A gL/gG
Des fusibles semi-conducteurs peuvent être utilisés
avec les contrôleurs soft start MCD 100. L’usage
de fusibles semi-conducteurs protégera les S
en cas de courts-circuits, et réduira la probabilité
de dommages SCR par suite de courants de
surcharge transitoires. Lors de la sélecti
CR
on de fusibles
semi-conducteurs, assurez-vous que le fusible a bien
une valeur de clearing total I
(voir des données dans le tableau suivant) et q
le fusible peut supporter le courant de démarrage
pendant la durée de démarrage réelle.
MCD 100 SCR I2t
2
s)
(A
MCD 100-001 72
MCD 100-007 1800
MCD 100-011 6300
MG.12.A1.04-VLTestunemarque déposée Danfoss
2
t inférieur à celui du SCR
ue
5
■Encombrement
MCD 100 - 001
Manuel de Configuration du MCD 100
MCD 100 - 007
6
MG.12.A1.04 - VLT est une marque déposée Danfoss
MCD 100 - 011
Manuel de Configuration du MCD 100
Guide
MCD 100 Design
MG.12.A1.04-VLTestunemarque déposée Danfoss
7

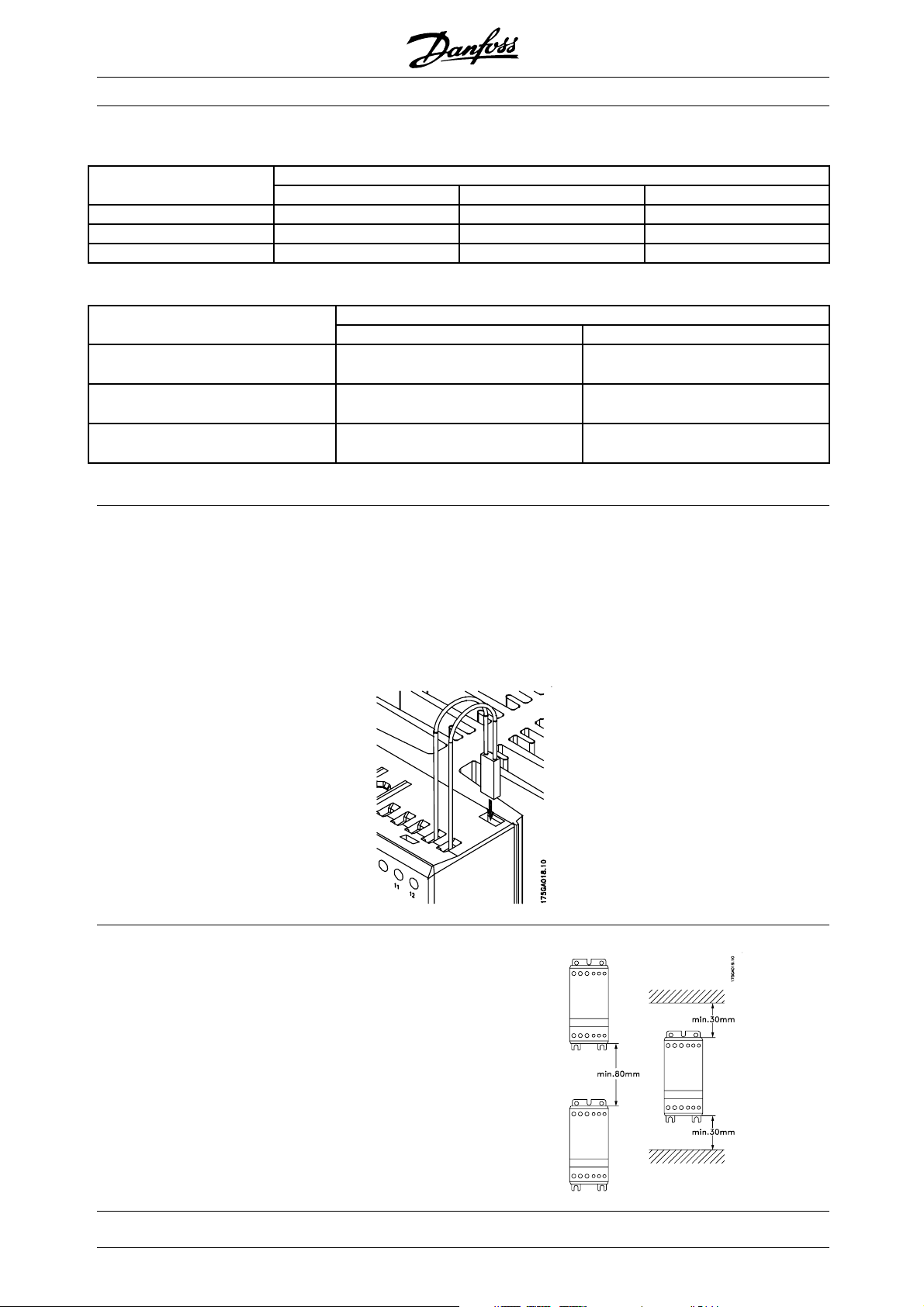

■Fonctionnement à des températures élevées
Manuel de Configuration du MCD 100
Température ambiante
MCD 100 - 001 MC D 100 - 007 MCD 100 - 011
Courant continu
40°C 3A 15 A 25 A
50°C 2.5 A* 12.5 A 20 A
60°C 2.0 A* 10 A 17 A
* Minimum 10 mm de jeu latéral entre des produits
Température ambiante
40°C 15 A (100 % valeur du rapport
50°C 15 A (80 % valeur du rapport
60°C 15 A (65 % valeur du rapport
■Protection contre les surchauffes
Si nécessaire, le contrôleur peut être protégé contre
l’échauffement par l’insertion d’un thermostat dans
l’espace situé du côté droit du contrôleur.
Commande: UP 62 thermostat 037N0050
Valeur du rapport cyclique (15 min. max. en fonctionnement)
MCD 100 - 007 MCD 100 - 011
25 A (100 % valeur du rapport
cyclique)
cyclique)
25 A (80 % valeur du rapport
cyclique)
cyclique)
25 A (65 % valeur du rapport
cyclique)
Selon l’application, le thermostat peut être relié en
série au circuit de commande du contacteur principal.
Quand la température du radiateur excède 90°C, le
contacteur principal sera éteint. Un reset manuel est
nécessaire afin de redémarrer ce circuit.
Pour les connexions de câblage, se référer au
paragraphe Exemples d’application.
cyclique)
■Instructions de montage
Le contrôleur est conçu pour un montage vertical. Si
le contrôleur est monté horizontalement, le courant
de charge doit être réduit de 50%.
Le contrôleur ne nécessite pas de jeu latéral.
Le jeu entre deux contrôleurs montés verticalement
doit être de 80 mm (3.15") minimum.
Le jeu entre le contrôleur et les murs du haut et du
bas doit être de 30 mm (1.2") minimum.
8
MG.12.A1.04 - VLT est une marque déposée Danfoss
Manuel de Configuration du MCD 100
■Exemples d’application
■Protection contre les surchauffes
E
xemple 1
Le thermostat pe ut être relié en série à l’entrée
de commande du démarreur progressif. Quand
la température du radiateur excède 90°C, le
démarreur progressif sera éteint.
N.B. !
Quand la température est retombée à
plus ou moins 30°C, le contrôleur sera
automatiquement rallumé. Ceci n’est pas
acceptable pour certaines applications.
xemple 2
E
Le thermostat est relié en série au circuit de
commande du contacteur principal. Quand la
température du radiateur excède 90°C, le contacteur
principal sera éteint. Ce circuit requiert un reset
manuel afin de redémarrer le moteur.
Guide
MCD 100 Design
■Démarrage Progressif Contrôlé en Secteur
Quand le commutateur C1 est mis sur ON, le démarreur
progressif démarrera le moteur, selon les paramètres de
la rampe d’accélération et les ré glages du couple initial.
Quand le commutateur C1 est mis sur OFF, le
moteur sera instantanément éteint.
Dans cette application, le commutateur n’aura pas de
charge durant l’intervention. Le commutateur prendra
en charge et interrompra le courant nominal du moteur.
MG.12.A1.04-VLTestunemarque déposée Danfoss
9
■Démarrage Progressif Contrôlé en Entrée
Quand la tension de contrôle est appliquée à A1 - A2,
le démarreur progressif MCD démarrera le moteur,
selon les paramètres de la rampe d’accélération
et les réglages du couple initial.
Quand la tension de contrôle est éteinte, le moteur
sera arrêté progressivement selon les paramètres
des réglages de rampe de décélération.
Pour éteindre instantanément, mettez la rampe
de décélération à 0.
Manuel de Configuration du MCD 100
10
MG.12.A1.04 - VLT est une marque déposée Danfoss
Loading...
