Guía de Diseño del MCD 100
■Introducción
Los arrancadores suaves MCD 100 están diseñados
para el arranque y la parada suaves de motores
trifásicos de alterna, lo que reduce los picos elevados
de intensidad y evita los cambios bruscos de par que
pueden ocasionar daños mecánicos al equipo.
El arrancador sua ve con control digital se instala
fácilmente y permite un ajuste preciso del control.
El controlador admite el ajuste independiente de los
tiempos de aceleración y deceleración.
La posibilidad de ajustar el par inicial, junto con
la función exclusiva de pulso de inercia (kick
■Características
• Motores con carga máxima de 25 A
• Tiempos de aceleración ajustables: 0-10 segundos
• Tiempos de deceleración ajustables: 0-10 segundos
• Par inicial ajustable hasta un 85%
• Función de pulso de inercia (kick start)
• Tensión de alimentación de control universal:
24-480 V CA/CC
• Detección automática de pérdida de fase
start), permiten optimizar el arrancador suave para
prácticamente cualquier aplicación.
Los arrancadores suaves MCD 100 se utilizan
típicamente en aplicaciones con motores en las
que son convenientes el arranque o el frenado
suaves, como ocurre en cintas transportadoras,
ventiladores, bombas, compresores y cualquier
otra que maneje cargas de i nercia elevada. Los
arrancadores suaves MCD 100 son también los
candidatos ideales para reemplazar a los arrancadores
convencionales de tipo estrella/delta.
• Adaptación automática a 50/60 Hz
• LED indicador de estado
• Ilimitadas operaciones de arranque/paro por hora
• Protección con varistor integrado
• Diseño modular compacto
• Instalable en raíl tipo DIN
• CE (EN 60947-4-2)
CULUS
(UL 508)
•
Guide
MCD 100 Design
■Ajustes
■Guía de selección
Tipo Máxim
a potencia
Máx. F
LC
Ten si
ón
Códig
odepedido
DD
MCD 1
00-001
0,75
Kw
3A 208-
240 V
175G
MCD 100-001 1,5 kW 3A 400-415 V 175G4001
MCD 100-001 1,5 kW 3A 440-480 V 175G4002
MCD 100
-001
2,2 kW 3A 550-60
0V
175G40
MCD 100-007 4kW 15 A 208-240 V 175G4004
MCD 100-007 7,5 kW 15 A 400-480 V 175G4005
MCD 100-00
7
7,5 kW 15 A 500-600 V 175G4006
MCD 100-011 7,5 kW 25 A 208-240 V 175G4007
MCD 100-011 11 kW 25 A 400-480 V 175G4008
MCD 100-011 15 kW 25 A 500-600 V 175G4009
4000
03
MG.12.A1.05-VLTesunamarcaregistradadeDanfoss
1
Guía de Diseño del MCD 100
■Datos técnicos
Especificaciones de salida MCD 100 - 001 MCD 100 - 007 MCD 100 - 011
Máxima intensidad de trabajo 3A 15 A 25 A
Tamaño del motor a:
208-240 V CA 0,1-0,75 kW (0,18-1 CV) 0,1-4,0 kW (0,18-5,5 CV) 0,1-7,5 kW (0,18-10 CV)
400-480 V CA 0,1-1,5 kW (0,18-2 CV) 0,1-7,5 kW (0,18-10 CV) 0,1-11 kW (0,18-15 CV)
550-600 V CA 0,1-2,2 kW (0,18-3 CV) 0,1-7,5 kW (0,18-10 CV) 0,1-15 kW (0,18-20 CV)
Máxima intensidad de fuga 5mA
Intensidad mínima de trabajo 50 mA
Valores nominales:
Motores asíncronos AC-53a - 15 A : AC-53a : 8-3 :100 - 3000 25 A : AC-53a : 6-5 : 100 - 480
Motores asíncronos AC-53b con derivación 3 A : AC-53b : 5-5 : 10 - -
Compresores de refrigeración herméticos
AC-58a
Especificaciones del circuito de control
Tensión de alimentación para control 24 - 480 V CA / CC
Umbral máximo de nivel alto de tensión 20,4 V CA / CC
Umbral mínimo de nivel bajo de tensión 5VCA/CC
Máxima intensidad de control en reposo 1mA
Intensidad máxima de control / potencia
máxima
Máximo tiempo de respuesta 70 ms
Tiempo de aceleración Ajustablede0a10segundos.
Tiempo de deceleración Ajustablede0a10segundos.
Par inicial Ajustable entre 0% y el 85% del valor nominal, con pulso de inercia opcional.
Compatibilidad electromagnética (EMC) Satisface los requisitos de la normativa E N 60947-4-2
15 mA / 2 VA
- 15 A : AC-58a : 6-6 : 100 - 3000 25 A : AC-58a : 6-6 : 100-480
Aislamiento
Tensión de aislamiento nominal, U
Tensión de impulso no disruptiva nominal,
U
imp
Categoríadeinstalación III
Especificaciones térmicas MCD 100 - 001 MCD 100 - 007 MCD 100 - 011
Máxima disipación de potencia en trabajo
continuo:
Máxima disipación de potencia con ciclo de
trabajo discontinuo:
Rango de temperatura ambiente de -5 °C a 40 °C
Sistema de refrigeración Convección natural
Montaje Vertical +/- 30°
Temperatura ambiente máxima con
potencia limitada
Temperatura de almacenamiento de -20 °C a 80 °C
Clasificación de protección y polución IP 20 / 3
i
660 V CA
4kV
4W 2W/A
4W 2W/Axcicloactivo
60 °C. Véase la sección sobre disminución de valores nominales para altas temperaturas en el
apartado Trabajo a altas temperaturas.
2
MG.12.A1.05 - VLT es una marca registrada de Danfoss
Materiales
Alojamiento PPO UL94V1 autoextinguible
Disipador de calor Aluminio negro anodizado
Base Acero galvanizado
Guía de Diseño del MCD 100
Guide
MCD 100 Design
MG.12.A1.05-VLTesunamarcaregistradadeDanfoss
3

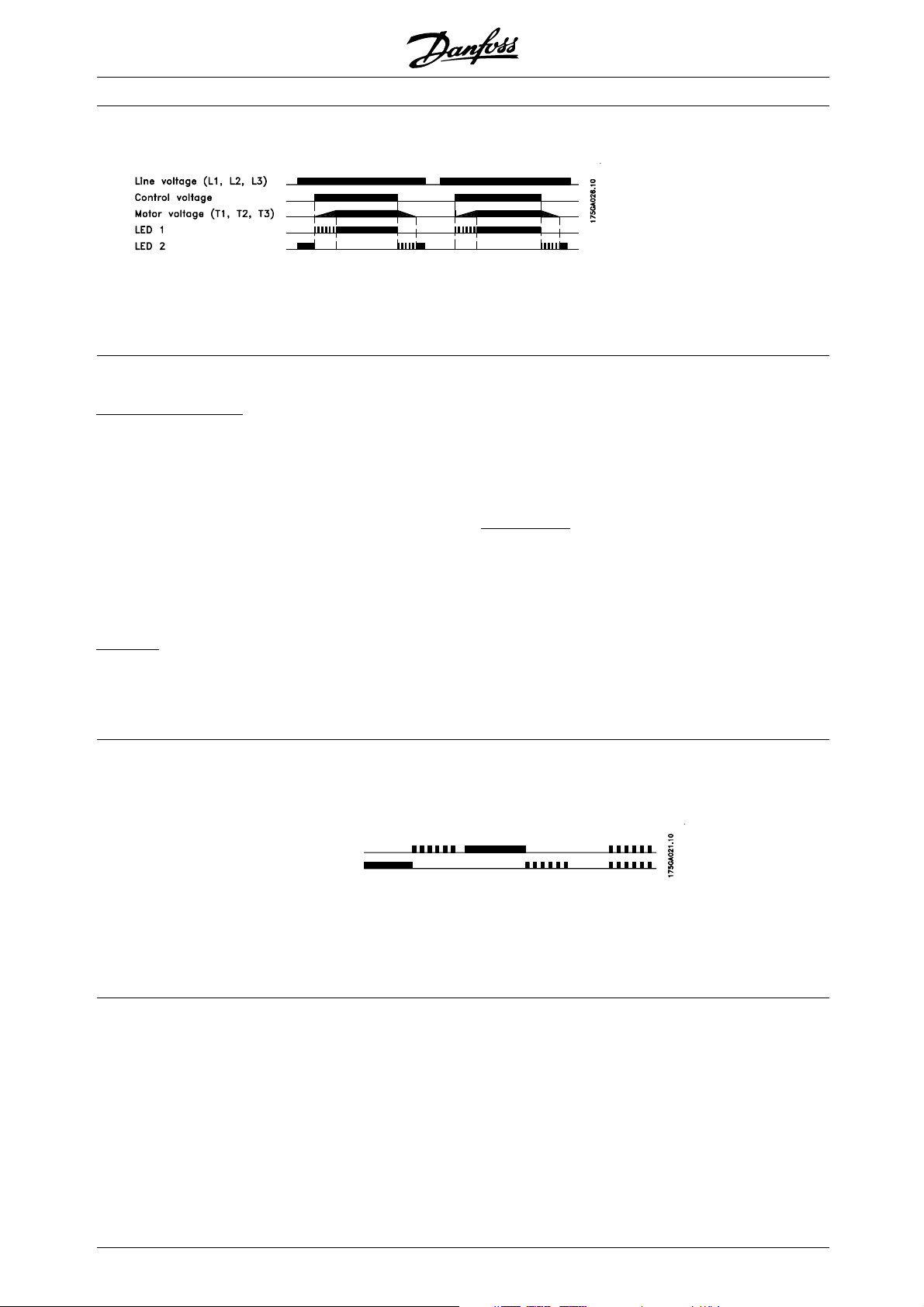

■Diagrama funcional
Guía de Diseño del MCD 100
Ejemplo 1: Ejemplo 2:
Arranque y parada suaves Arranque suave con pulso de inercia
yparadasuave
■Descripció
ampa de aceleración
R
n funcional
Durante la rampa de aceleración, el controlador
aumentará gr
adualmente la tensión aplicada al motor
hasta alcanzar la tensión de trabajo. La velocidad
del motor dependerá de la carga aplicada al eje
del mot
or. Un motor con carga pequeña o nula
alcanzará la velocidad máxima antes de que la tensión
haya alcanzado su máximo valor. El tiempo de la
mpa de aceleración se calcula digitalmente, y es
ra
independiente de otros ajustes, de la frecuencia de
la red y de las variaciones de carga.
ar inicial
P
El valor del par inicial se utiliza para determinar la
tensión inicial de arranque. De esta manera, es posible
adaptar el controlador a aplicaciones que requieren
■LED indicador de estado
LED 1
un valor ele
vado del par inicial. En algunos casos, la
aplicación necesitará un par inercial elevado. En estos
casos podremos combinar el cálculo a partir del par
l de arranque con la función de pulso de inercia.
inicia
El pulso de inercia consiste en un pulso de 200 ms
durante el cual el motor recibe la máxima tensión.
arada suave
P
ante la parada, el controlador disminuirá
Dur
gradualmente la tensión aplicada al motor, lo que
reduce el par motor y la intensidad. En consecuencia,
la velocidad del motor disminuirá gradualmente.
La parada suave es conveniente para reducir
efectos como el golpe de ariete, en conducciones
de fluidos, y la cavitación en bombas, así como
para evitar daños en los materiales colocados
sobre las cintas transportadoras.
LED 2
En
espera
4
Rampa
de acel-
eración
Lleno en Rampa de
deceleración
MG.12.A1.05 - VLT es una marca registrada de Danfoss
Línea
Error de carga
■Cableado
Guía de Diseño del MCD 100
Guide
MCD 100 - 007 / MCD 100 - 011
■Ajustes
Los equipos MCD 100 proporcionan una rampa
de aceleración temporizada. Esto significa q ue la
tensión aplicada al motor se incrementa gradualmente,
siguiendo una rampa, hasta alcan zar la tensión
de trabajo, de acuerdo con el tiempo ajustado
mediante el conmutador rotatorio.
Para evitar daños en el arrancador suave, es
importante realizar adecuadamente los ajustes de
tiempo de rampa de aceleración y de par inicial.
Asegúrese de que el motor es acelerado hasta la
velocidad final antes de que el arrancador suave
pase al estado de accionamiento directo.
Ajuste del par inicial:
■Fusibles y protección contra cortocircuitos.
En caso de cortocircuito, unos fusibles n ormales
bastan para proteger la instalación, pero no para
MCD 100 Design
1. Ajuste el tiempo de rampa de aceleración al máximo.
2. Coloque el selector de par inicial al mínimo.
3. Aplique la señal de control durante unos pocos
segundos. Si el motor no gira inmediatamente,
aumente el par inicial en un paso y pruebe de
nuevo. Repita el procedimiento hasta que el
motor comience a girar inmediatamente después
de aplicar la señal de control.
Ajuste del tiempo de rampa de aceleración:
1. Ajuste el tiempo de rampa de aceleración al máximo.
2. Disminuya el tiempo de rampa de aceleración hasta
que se observe una reacción mecánica.
3. Incremente en un paso el tiempo de rampa
de aceleración.
proteger al arrancador suave. Para seleccionar unos
fusibles normales, utilice los datos de la siguiente tabla.
MCD 100-001 Protección máxima 25 A gL/gG
MCD 100-007 Protección máxima 50 A gL/gG
MCD 100-011 Protección máxima 80 A gL/gG
Se pueden utilizar fusibles de semiconductor con los
arrancadores suaves MCD 100. El uso de fusibles
de semiconductor protegerá los SCR en caso de
cortocircuito, reduciendo además el peligro de que
los SCR se dañen por sobreintensidades de carga
transitorias. Al seleccionar fusibles de s
emiconductor,
asegúrese de que el fusible tenga un despeje total
nominal I
en la tabla siguiente), y compruebe que el fusi
pueda soportar la intensidad requerida durante
todo el tiempo que dura el arranque.
MCD 100 SCR I2t
2
s)
(A
MCD 100-001 72
MCD 100-007 1800
MCD 100-011 6300
MG.12.A1.05-VLTesunamarcaregistradadeDanfoss
2
t inferior al del SCR (véanse los valores
ble
5
■Dimensiones
MCD 100 - 001
Guía de Diseño del MCD 100
MCD 100 - 007
6
MG.12.A1.05 - VLT es una marca registrada de Danfoss
MCD 100 - 011
Guía de Diseño del MCD 100
Guide
MCD 100 Design
MG.12.A1.05-VLTesunamarcaregistradadeDanfoss
7
■Funcionamiento a altas temperaturas
Guía de Diseño del MCD 100
Temperatura ambiente
MCD 100 - 001 MCD 100 - 007 MCD 100 - 011
Corriente continua
40 °C 3A 15 A 25 A
50 °C 2,5 A* 12,5 A 20 A
60 °C 2,0 A* 10 A 17 A
* Se dejará un espacio libre de al menos
10 mm entre equipos
Temperatura ambiente
MCD 100 - 007 MCD 100 - 011
Ciclo de trabajo nominal (máx. 15 min. activo)
40 °C 15 A (ciclo de trabajo del 100%) 25 A (ciclo de trabajo del 100%)
50 °C 15 A (ciclo de trabajo del 80% ) 25 A (ciclo de trabajo del 80% )
60 °C 15 A (ciclo de trabajo del 65%) 25 A (ciclo de trabajo del 65%)
■Protección contra sobrecalentamiento
Si es necesario puede instalarse un termostato en
la ranura situada a la derecha del controlador, para
protegerlo contra sobrecalentamientos.
Referencia: Termostato UP 62 037N0050
En algunas ap licaciones es posib le colocar el
termostato en serie con el circuito de control
del interruptor principal. El interruptor principal
se desconectará cuando la temperatura del
radiador supere los 90 °C. Para volver a poner en
funcionamiento el circuito, será necesario efectuar
un reinicio manual del equipo.
La información sobre el cableado puede consultarse
en el apartado Ejemplos de aplicación.
■Instrucciones de montaje
El controlador está diseñado para m ontaje vertical.
Si se monta horizontalmente, la intensidad de
carga quedará reducida en un 50%.
No es nec esario dejar espacio libre a los
lados del controlador.
Cuando se montan juntos verticalmente dos
controladores, debe dejarse como mínimo un
espacio de 80 mm (3,15") entre ellos.
Deberá dejase por lo menos un espacio de
30 mm (1,2")entre el controlador y el suelo, y
entre el controlador y el techo.
8
MG.12.A1.05 - VLT es una marca registrada de Danfoss
Guía de Diseño del MCD 100
■Ejemplos de aplicaciones
■Protección contra sobrecalentamiento
E
jemplo 1
El termostato puede estar conectado en serie con
la entrada de control del arrancador suave. Cuando
la temperatura del radiador supera los 90 °C, el
arrancador suave se desconecta.
¡NOTA!:
Al descender la temperatura hasta 30 °C
aproximadamente, el arrancador suave
se conectará de nuevo automáticamente.
En algunas aplicaciones, este comportamiento
no es aceptable.
jemplo 2
E
El termostato está conectado en serie con el circuito de
control del interruptor principal. Cuando la temperatura
del radiador supere los 90 °C, se desconectará el
interruptor principal. Este circuito requiere un reinicio
manual para volver a arrancar el motor.
Guide
MCD 100 Design
■Arranque gradual controlado por línea
Cuando el interruptor C1 se coloca en la posición
ON, el arrancador suave arrancará el motor de
acuerdo con los ajustes de tiempo de la rampa
de aceleración y del par inicial.
Al poner el interruptor C1 en la posición OFF, el
motor se desconectará instantáneamente.
En esta aplicación el interruptor no tiene carga durante
el funcionamiento normal. El interruptor dejará pasar
y cortará la intensidad nominal d el motor.
MG.12.A1.05-VLTesunamarcaregistradadeDanfoss
9
■Arranque gradual controlado por entradas
Al aplicar la tensión de control en A1 - A2, el
arrancador suave MCD arrancará el motor de
acuerdo con los ajustes de tiempo de la rampa
de aceleración y del par inicial.
Al desconectar la tensión de control, se realizará
la parada del motor de acu erdo con los ajustes de
tiempo de la rampa de deceleración.
Para detener instantáneamente el motor, basta poner
a 0 el tiempo de la rampa de deceleración.
Guía de Diseño del MCD 100
10
MG.12.A1.05 - VLT es una marca registrada de Danfoss
Loading...
