1 Manuel d'installation du filtre de ligne MCC 107

1

1

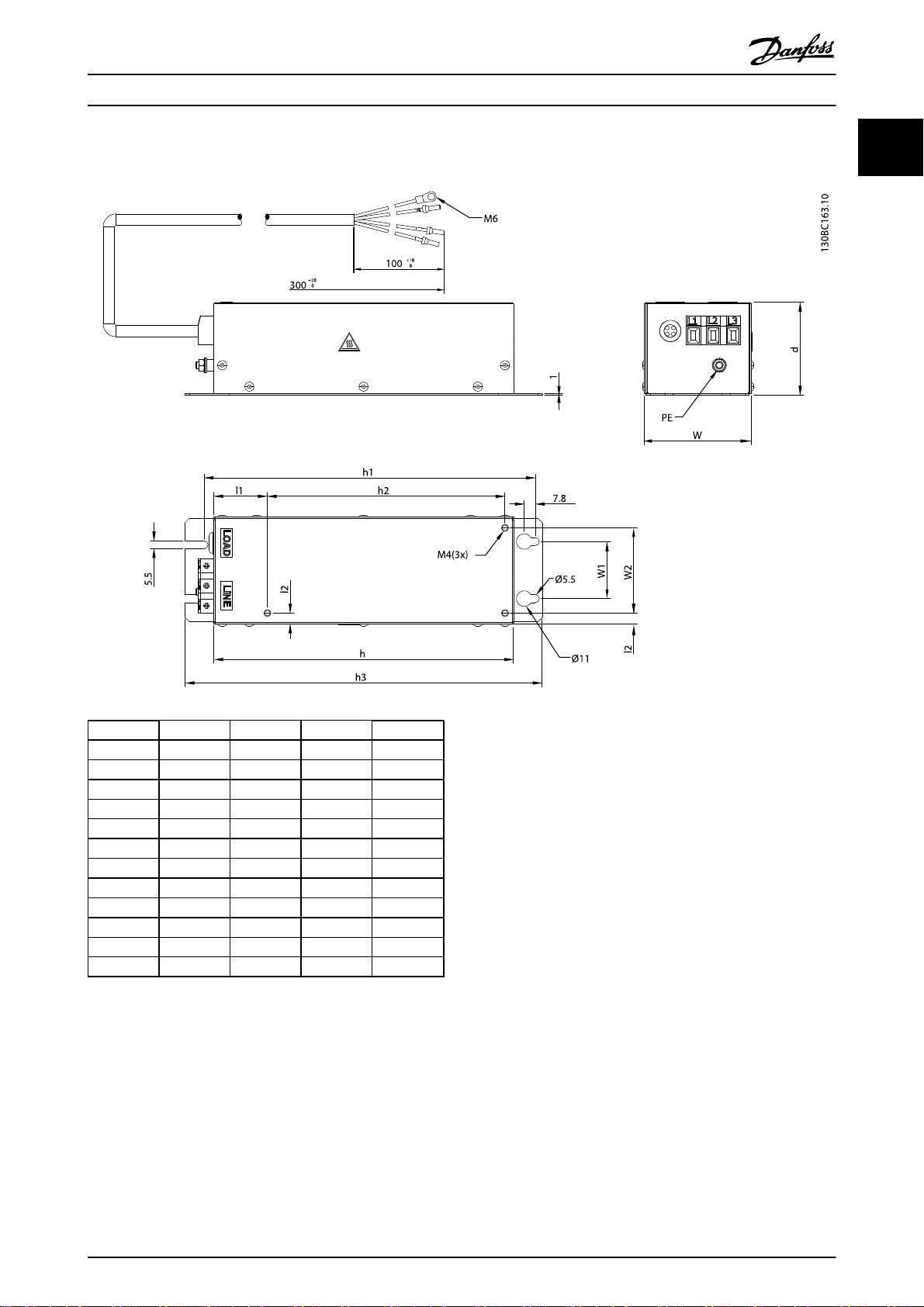

Les filtres de ligne de type MCC 107 comportent un filtre
harmonique et un filtre CEM. Les filtres de ligne améliorent
la performance du courant de ligne dans le VLT® Micro
Drive FC 51. Les trois châssis de taille différente des filtres
de ligne correspondent aux variateurs Micro Drive M1, M2
et M3.

Illustration 1.1 Filtre de ligne MCC 107 avec Micro Drive FC 51

1.1.1 Installation

Il y a deux manières d'installer correctement le filtre de
ligne :

1. Montage frontal

Installer le filtre à la verticale, les bornes étant

•

placées vers le bas.

Monter le variateur de fréquence à l'avant du

•

filtre de ligne à l'aide de 3 boulons M4.

1 Trous de fixation pour montage sur le variateur de fréquence

2 Borne d'entrée

3 Ligne de sortie

4 Mise à la terre de protection (PE)

ATTENTION

Surfaces chaudes

Risque de températures de surface élevées.

NE PAS toucher le filtre de ligne en cours

•

d'exploitation ou porter des gants de protection.

AVERTISSEMENT

Haute tension

Risque de choc électrique.

Ne jamais effectuer une opération de

•

maintenance sur le filtre de ligne en cours
d'exploitation. Attendre au moins 4 minutes après
que l'équipement a été déconnecté du variateur
de fréquence avant de toucher les éléments
pouvant être sous tension.

REMARQUE!

Ne jamais réparer un filtre défectueux.

•

Illustration 1.2 Filtre de ligne sur variateur de fréquence

Veiller au contact métal/métal entre le filtre et le

•

variateur de fréquence.

REMARQUE!

Le contact métal/métal améliore la performance CEM et
permet au socle du variateur de fréquence d'agir comme
radiateur du filtre de ligne.

2. Montage latéral

Installer le filtre et le variateur de fréquence côte

•

à côte.
Il n'y a pas d'exigence d'espacement entre le filtre
et le variateur de fréquence.

Monter l'arrière du filtre de ligne sur une surface

•

de refroidissement, par exemple sur une paroi
métallique. Il est également possible de déclasser
le filtre de ligne d'une taille : par exemple, utiliser
un filtre de ligne de 0,75 kW avec un Micro Drive
de 0,37 kW.

MI02U104 - VLT® est une marque déposée Danfoss 1

Manuel d'installation du fi...

®

VLT

Micro Drive

1

ATTENTION

Températures élevées

Risque d'incendie ou de dommages au dispositif

Ne pas monter le filtre de ligne près d'autres

•

éléments chauffants ou de matériaux sensibles à
la chaleur (p. ex. bois).

1.1.2 Câblage

AVERTISSEMENT

Risque de choc électrique dû à des courants de fuite
élevés

Ne pas mettre sous tension le filtre de ligne avant

•

de l'avoir relié à la terre de protection (PE).

1. Raccorder le filtre de ligne à la terre de
protection (PE). Utiliser un panneau de montage
d'armoire ou un système similaire pour atteindre
des conditions de mise à la terre optimales.

2. Connecter la borne d'entrée à l'alimentation
secteur (câble non fourni).

3. Raccorder le câble de sortie aux bornes d'entrée
du variateur de fréquence.

4. Veiller à un contact électrique adéquat entre le
filtre de ligne et le variateur de fréquence (mise à
la terre à haute fréquence).

Illustration 1.4 Ligne 2

REMARQUE!

Réduire les interférences en mode commun en

•

établissant un chemin de courant à faible
impédance vers le VLT® Micro Drive.

Pour assurer une performance CEM optimale,

•

utiliser un kit de plaque de connexion à la terre
(numéro de code 132B0106 ou 132B0107).

Pour choisir la tension nominale, la taille des câbles et le
calibre des fusibles, se reporter au Guide rapide du VLT®
Micro Drive disponible sur le site Internet parmi les
documentations techniques à l'adresse
http://www.danfoss.com/BusinessAreas/DrivesSolutions/
Documentations/Technical+Documentation.htm

Illustration 1.3 Ligne 1

2 MI02U104 - VLT® est une marque déposée Danfoss
