Bevezetés Safe Torque O
11
1 Bevezetés
1.1 Az útmutató rendeltetése
Útmutatónk tudnivalókkal szolgál a Danfoss VLT® frekvenciaváltók használatához funkcionálisan
biztonsági alkalmazásokban. Információkat tartalmaz a
funkcionális biztonság szabványairól, a Danfoss VLT
frekvenciaváltó Safe Torque O (STO – biztonsági stop)
funkciójáról, a kapcsolódó telepítésről és üzembe
helyezésről, valamint az STO szervizeléséről és karbantartásáról.
A VLT® bejegyzett védjegy.
1.2 További források
Útmutatónk a VLT® frekvenciaváltókat már ismerő felhasználóknak szól a következő címről letölthető kezelési
útmutatók kiegészítéseként: drives.danfoss.com/knowledge-
center/technical-documentation/. Olvassa el a
frekvenciaváltóhoz vagy annak opciójához mellékelt
kezelési útmutatót, mielőtt a berendezést telepítené, és
tartsa szem előtt a biztonságos telepítésre vonatkozó
utasításokat.
Funkcionális áttekintés
1.3
1.3.1 Bevezetés
A Safe Torque O (STO – biztonsági stop) funkció a
biztonsági vezérlőrendszer egy összetevője. Az STO
megakadályozza a motor forgatásához szükséges energia
előállítását.
ÉRTESÍTÉS
Válassza ki és kapcsolja be a biztonsági vezérlőrendszer
azon összetevőit, amelyek a kívánt üzembiztonsági szint
eléréséhez szükségesek. A frekvenciaváltó STO funkciójának integrálásához végezzen alapos kockázatelemzést
annak megállapítására, hogy megfelelő és elégséges-e az
STO működési és biztonsági szintje.
A VLT® frekvenciaváltó a következőkkel rendelhető:
Safe Torque O (STO) az EN IEC 61800-5-2
•
meghatározása szerint;
0. leállítási kategória az EN 60204-1 meghatá-
•
rozása szerint.
A frekvenciaváltó integrált STO funkciója a 37-es vezérlőcsatlakozón keresztül használható.
®
®
frekvenciaváltó STO funkciója úgy van kialakítva és
A VLT
jóváhagyva, hogy megfeleljen a következők követelményeinek:
EN ISO 13849-1 szerinti 3. kategória;
•
EN ISO 13849-1 szerinti „d” teljesítményszint;
•
IEC 61508 és EN 61800-5-2 szerinti SIL 2;
•
EN 62061 szerinti SILCL 2.
•
1.3.2 A termékek köre és azonosításuk
Az STO funkció a frekvenciaváltó következő típusainál
érhető el:
VLT® HVAC Drive FC 102
•
VLT® Refrigeration Drive FC 103
•
VLT® AQUA Drive FC 202
•
VLT® AutomationDrive FC 301 A1 házméret
•
VLT® AutomationDrive FC 302
•
VLT® Decentral Drive FCD 302
•
VLT® Parallel Drive modulok
•
Azonosítás
Győződjön meg róla, hogy a frekvenciaváltó
•
rendelkezik STO funkcióval – ellenőrizze az
egység típuskódját az adattáblán (lásd
Táblázat 1.1).
Termék Típuskód
VLT® HVAC Drive FC 102
VLT® Refrigeration Drive FC 103
VLT® AQUA Drive FC 202
VLT® AutomationDrive FC 301 A1
házméret
VLT® AutomationDrive FC 302
VLT® Decentral Drive FCD 302
VLT® Parallel Drive modulok
Táblázat 1.1 Azonosítás típuskóddal
A típuskód 18. karaktere T
vagy U.
A típuskód 18. karaktere T.
A típuskód 18. karaktere T
vagy U.
A típuskód 18. karaktere T.
A típuskód 18. karaktere X, B
vagy R.
A típuskód 18. karaktere X, B
vagy R.
A típuskód 18. karaktere T
vagy U.
2 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
Bevezetés Kezelési útmutató
1.4 Teljesített előírások és tanúsítványok
A frekvenciaváltók több előírásnak és jóváhagyásnak is
megfelelnek. Forduljon a Danfoss helyi képviseletéhez.
1.4.1 Alkalmazott szabványok és
megfelelőség
Az STO használatához a 37-es csatlakozón keresztül
elengedhetetlen, hogy teljesüljön minden biztonsági
rendelkezés, beleértve a vonatkozó jogszabályokat,
előírásokat és irányelveket.
Az integrált STO funkció az alábbi szabványoknak felel
meg:
IEC/EN 60204-1: 2016, 0. leállítási kategória –
•
szabályozatlan leállás
IEC/EN 61508: 2010 SIL2
•
IEC/EC 61800-5-2: 2016
•
IEC/EN 62601: 2015 SIL CL2
•
EN ISO 13849-1: 2015, 3. kategória PL d
•
1 1
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 3
Bevezetés Safe Torque O
11
1.5 Jelzések, rövidítések, szedés
Rövidítés Referencia Leírás
B
10d
Kat. EN ISO 13849-1 Kategória „B, 1–4.” szint
CCF Közös okú hibák
DC Diagnosztikai lefedettség – kicsi, közepes vagy nagy.
FIT Meghibásodási ráta: 1E-9/óra
HFT EN IEC 61508 Berendezés hibatűrése: a HFT = n azt jelenti, hogy n+1 hiba vezethet a biztonsági
MTTFd EN ISO 13849-1 Átlagos idő súlyos meghibásodásig. Mértékegység: az évek száma – kicsi, közepes vagy
PFH EN IEC 61508 Egy órán belüli veszélyes hiba valószínűsége. Ezt az értéket akkor vegye gyelembe, ha
PFD EN IEC 61508 Igény hibás teljesítésének átlagos valószínűsége, kis igénybevételű üzemeltetésnél
PL EN ISO 13849-1 A vezérlőrendszerek biztonsággal kapcsolatos részei azon képességének meghatáro-
PLr A szükséges teljesítményszint (az adott biztonsági funkcióhoz szükséges teljesít-
SIL EN IEC 61508
STO EN IEC 61800-5-2 Safe Torque O
SS1 EN IEC 61800-5-2 Biztonsági stop 1
SRECS EN IEC 62061 Biztonsággal összefüggő elektromos vezérlőrendszer
SRP/CS EN ISO 13849-1 A vezérlőrendszerek biztonsággal összefüggő részei
PDS/SR EN IEC 61800-5-2 Motoros hajtásrendszer (biztonsággal összefüggő)
Ciklusok száma a komponensek 10%-ának veszélyes meghibásodásáig (pneumatikus és
elektromechanikus komponensek esetében).
funkció elvesztéséhez
nagy.
a biztonsági berendezés nagy igénybevétel mellett vagy folyamatos üzemmódban
működik úgy, hogy a biztonsági rendszer műveleteire vonatkozó igények gyakorisága
nagyobb évi egy alkalomnál.
használt érték.
zására szolgáló diszkrét szint, hogy előre látható körülmények között végre tudnak-e
hajtani biztonsági funkciókat. A szintek kategorizálása: a–e.
ményszint).
Biztonságintegritási szint
EN IEC 62061
Táblázat 1.2 Funkcionális biztonsággal kapcsolatos rövidítések
Szedés
A számozott listák az eljárások menetét írják le. A listajeles listák egyéb információt, illetve ábraleírást tartalmaznak.
A dőlt szedés jelentése:
Kereszthivatkozás
•
Webes hivatkozás
•
Paraméternév
•
Lábjegyzet
•
Paramétercsoport
•
Paraméter-beállítás
•
Vészjelzések és gyelmeztetések
•
A rajzokon a méretek metrikus és angolszász (zárójelben) mértékegységekben is meg vannak adva, például: mm (hüvelyk). A
csillag (*) a paraméter alapértelmezett beállítását jelzi.
4 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
Biztonság Kezelési útmutató
2 Biztonság
2.1 Biztonsági jelzések
A kézikönyvben használt jelzések a következők:
FIGYELEM!
Olyan lehetséges kockázatot jelez, amely súlyos, akár
halálos sérüléshez is vezethet.
VIGYÁZAT!
Olyan lehetséges kockázatot jelez, amely kisebb vagy
közepes súlyosságú sérüléshez vezethet. A nem
biztonságos eljárások elkerülésére is felhívhatja a
gyelmet.
ÉRTESÍTÉS
Fontos információt közöl többek között az olyan helyzetekről, amelyek a berendezés sérülését vagy vagyoni kárt
okozhatnak.
2.2 Képzett szakember
A termékeket csak igazolt szakértelemmel rendelkező
személy szerelheti össze, telepítheti, programozhatja,
állíthatja üzembe, tarthatja karban és vonhatja ki az
üzemből. Az igazolt szakértelemmel rendelkező személy
képzett villamosmérnök, illetve képzett villamos-
•
mérnök által oktatásban részesített személy, aki
elegendő tapasztalattal rendelkezik a készülékek,
rendszerek, gépcsoportok és berendezések
általános szabványoknak, valamint a biztonsági
technológia irányelveinek megfelelő üzemeltetéséhez;
jól ismeri az alapvető egészségvédelmi,
•
munkabiztonsági és baleset-megelőzési
előírásokat;
elolvasta és megértette a jelen útmutatóban
•
foglalt biztonsági irányelveket, valamint a frekvenciaváltó kezelési útmutatójában szereplő
utasításokat; és
jól ismeri az adott alkalmazásra vonatkozó
•
általános és a biztonsági szabványokat.
A (biztonsággal összefüggő) motoros hajtásrendszerek
(PDS(SR)) felhasználói a következőkért felelősek:
az alkalmazás veszély- és kockázatelemzéséért;
•
a szükséges biztonsági funkciók meghatározásáért
•
és az egyes funkciók SIL vagy PLr értékének
kiosztásáért;
az egyéb alrendszerekért és a róluk érkező jelek
•
és parancsok érvényességéért; valamint
a megfelelő, biztonsággal kapcsolatos vezérlő-
•
rendszerek kialakításáért (hardver, szoftver,
paraméterezés stb.).
Óvintézkedések
A biztonságtechnikai rendszereket csak képzett,
•
gyakorlattal rendelkező szakember telepítheti és
helyezheti üzembe.
A frekvenciaváltót az IEC 60529 szerinti IP54
•
védettségű kapcsolószekrénybe vagy ezzel
ekvivalens környezetbe telepítse. Speciális
alkalmazásokhoz magasabb IP védettségi
fokozatra lehet szükség.
Gondoskodjon a biztonsági opció és a külső
•
biztonsági berendezés közötti kábel rövidzárlatvédeleméről az ISO 13849-2 szabvány D.4.
táblázata alapján. Ha külső erők (pl. függő teher)
hatnak a motortengelyre, akkor a veszélyek
kiküszöböléséhez további intézkedések
szükségesek (pl. biztonsági tartófék).
2.3 Biztonsági óvintézkedések
Az általános biztonsági óvintézkedéseket lásd a megfelelő
kezelési útmutató/kézikönyv Biztonság című fejezetében.
VIGYÁZAT!
Az STO telepítése után végre kell hajtani a 4.5. fejezet Az
STO üzembehelyezési tesztje által ismertetett üzembehelyezési tesztet. Az első telepítés után, valamint a
biztonsági telepítés minden módosítását követően
kötelező sikeresen elvégezni az üzembehelyezési tesztet.
FIGYELEM!
HALÁL ÉS SÚLYOS SÉRÜLÉS VESZÉLYE
Ha a motorra külső erő hat, például függőleges tengely
esetében (függő teher), és a nehézségi erő miatt nem
kívánt mozgást végez, ami veszélyt okozhat, akkor a
motoron további leesésvédelmi óvintézkedésekre van
szükség. Például telepítsen külön mechanikus fékeket.
FIGYELEM!
HALÁL ÉS SÚLYOS SÉRÜLÉS VESZÉLYE
Az STO (vagyis a 24 V-os egyenfeszültségű táp eltávolítása a 37-es csatlakozóról) nem nyújt elektromos
biztonságot. Az STO funkció önmagában nem elegendő
az EN 60204-1 szerinti vészkikapcsolás funkció megvalósításához. A vészkikapcsolás elektromos szigetelési
intézkedéseket igényel, például a hálózatnak egy további
mágneskapcsoló segítségével történő lekapcsolását.
2 2
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 5
Biztonság Safe Torque O
FIGYELEM!
ÁRAMÜTÉS KOCKÁZATA
22
Az STO funkció NEM választja le a hálózati feszültséget a
frekvenciaváltótól vagy a segédáramköröktől. A frekvenciaváltó vagy a motor elektromos alkatrészein végzendő
munka megkezdése előtt válassza le a hálózati
tápfeszültséget, és várja a megfelelő kezelési útmutató/
kézikönyv Biztonság című fejeztében megadott kisülési
idő leteltét. Ha nem választja le a hálózati
tápfeszültséget, vagy nem vár a megadott ideig, az halált
vagy súlyos sérülést okozhat.
A frekvenciaváltót ne az STO funkcióval állítsa
•
le. Ha az üzemelő frekvenciaváltót ezzel a
funkcióval állítják le, a berendezés leold, és
szabadonfutással leáll. Ha ez a korlátozás
elfogadhatatlan, például mert veszélyt okoz,
akkor az STO funkció használata előtt állítsa le a
frekvenciaváltót és a gépeket a megfelelő
leállítási módszerrel. Az alkalmazástól függően
mechanikus fékre lehet szükség.
Az STO csupán arra szolgál, hogy mechanikus
•
munkát lehessen végezni a frekvenciaváltó
rendszerén vagy a gép érintett területén.
Elektromos biztonságot nem nyújt. Az STO nem
használható vezérlőfunkcióként a frekvenciaváltó elindítására vagy leállítására.
ÉRTESÍTÉS
Az EN 60204-1 szerinti leállítási kategóriát minden egyes
leállítási funkció esetében kockázatfelmérés alapján kell
kiválasztani:
A 0. leállítási kategória a beavatkozóegység
•
feszültségellátásának azonnali megszüntetését
jelenti, ami szabályozatlan szabadonfutáshoz
vezet. Az STO az EN 61800-5-2 szerint biztosítja
a 0. leállítási kategóriát.
Az 1. leállítási kategória a gép beavatkozóegy-
•
ségeinek feszültségellátásával érhető el a
leállítás biztosításához. Miután az EN 61800-5-2
Biztonsági stop 1 (SS1) alapján megtörtént a
leállítás, megszűnik a beavatkozóegységek
feszültségellátása.
A 2. leállítási kategória szabályozott leállítást
•
jelent, miközben megmarad a gép beavatkozóegységeinek feszültségellátása. A leállítást
követően a feszültség alatt lévő gép tartja a
pozíciót.
ÉRTESÍTÉS
Gépi alkalmazás kialakításakor szabadonfutásos leállításnál (0. leállítási kategória vagy STO) gyelembe kell
venni az időzítést és a távolságot. A leállítási kategóriákról az EN 60204-1 szabványban található további
információ.
VIGYÁZAT!
AUTOMATIKUS ÚJRAINDÍTÁS
Automatikus újraindulási viselkedés csupán a következő
két eset egyikében van engedélyezve:
Ha az STO telepítésének más részei megakadá-
•
lyozzák a véletlen újraindítást.
Fizikailag megakadályozható a veszélyes
•
zónában tartózkodás, amikor az STO nem aktív.
Különösen ügyelni kell az ISO 12100:2010
szabvány 6.3.3.2.5. bekezdésének betartására.
FIGYELEM!
HALÁL ÉS SÚLYOS SÉRÜLÉS VESZÉLYE
Az STO funkció aszinkron-, szinkron- és állandó mágnesű
motoroknál egyaránt használható. A frekvenciaváltó
erőátviteli félvezetőjében kétféle hiba jelentkezhet.
Szinkron- vagy állandó mágnesű motoroknál maradékelfordulást okozhatnak a hibák. Ennek mértéke a szög =
360/(pólusok száma) képlettel határozható meg. A
szinkron- vagy állandó mágnesű motorral működő
alkalmazásoknál ezt a maradékelfordulást számításba kell
venni, és gondoskodni kell arról, hogy ne jelentsen
biztonsági kockázatot. Az aszinkronmotorokra mindez
nem vonatkozik.
6 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
12/13
37
130BA874.10
130BC393.11
Telepítés Kezelési útmutató
3 Telepítés
3.1 Biztonsági előírások
VIGYÁZAT!
ELEKTROMOS VESZÉLY
A kezelő vagy a villanyszerelő felelőssége, hogy
biztosítsa a megfelelő földelést, valamint a vonatkozó
nemzeti és helyi biztonsági előírások teljesítését.
Lásd 2. fejezet Biztonság, valamint a megfelelő frekvenciaváltó kezelési útmutatóját/kézikönyvét. A motor gyártója
által rendelkezésre bocsátott útmutatást is tartsa szem
előtt.
3.2 Az STO telepítése
A motor, az AC-hálózat és a vezérlőkábelek csatlakoztatásához kövesse a frekvenciaváltó kezelési útmutatójában/
kézikönyvében szereplő biztonságos telepítési utasításokat.
Ex-tanúsítvánnyal rendelkező VLT® PTC Thermistor Carddal
(MCB 112) történő telepítéshez lásd 3.3. fejezet Telepítés
VLT® PTC Thermistor Carddal (MCB 112).
Az integrált STO engedélyezése:
1. Távolítsa el az átkötővezetéket a 37-es és a 12-es
vagy 13-as vezérlőcsatlakozó közül. Az átkötést
nem elég elvágni vagy eltörni a rövidzárlat
megakadályozásához. (Az átkötést lásd itt:
Ábra 3.1.)
3 3
Ábra 3.2 Átkötés a 13-as (24 V) és a 37-es csatlakozó között
(FCD 302)
2. Például csatlakoztasson külső biztonsági
felügyeleti relét munkaáramú biztonsági
funkcióval a 37-es csatlakozóhoz (STO) és a 12-es
vagy 13-as csatlakozóhoz (24 V-os egyenfeszültség). Csatlakoztatási és alkalmazási példák itt
találhatók: 5. fejezet Alkalmazási példák.
3. Csatlakoztassa a vezetékeket a frekvenciaváltó
kezelési útmutatójában/kézikönyvében szereplő
utasítások alapján.
Ábra 3.1 Átkötés a 12-es/13-as (24 V) és a 37-es csatlakozó
között (össze frekvenciaváltó az FCD 302 kivételével)
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 7
130BA967.12
Digital Input
PTC
Sensor
Non-Hazardous AreaHazardous
Area
X44/
PTC Thermistor Card
MCB 112
1 2 3 4 5 6 7 8 9 10 1112
Safety Device
Manual Restart
SIL 2
Safe AND Input
Safe Output
Safe Input
DI DI
Safe Stop
Par. 5-19
Terminal 37 Safe Stop
12 13 18 19 27 29 32 33 20 37
e.g. Par 5-15
Telepítés Safe Torque O
3.3
Telepítés VLT® PTC Thermistor Carddal
(MCB 112)
ÉRTESÍTÉS
A VLT® PTC Thermistor Card (MCB 112) és az STO funkció
33
együttes telepítése csak VLT® HVAC Drive FC 102, VLT
AQUA Drive FC 202, VLT® AutomationDrive FC 302 és
VLT® AutomationDrive FC 301 (A1 házméret) esetében
lehetséges.
A VLT® PTC Thermistor Card (MCB 112) a 37-es csatlakozót
használja biztonsági kikapcsolási csatornaként.
Gondoskodjon arról, hogy az MCB 112 modul
•
X44/12-es kimenete logikai ÉS kapcsolatban
legyen az STO-t aktiváló biztonsági érzékelővel
(például vészleállító gomb és biztonsági
védőkapcsoló stb.). Ez annyit tesz, hogy a 37-es
(STO) csatlakozó kimenete csak abban az esetben
IGAZ értékű (24 V), ha az MCB 112 modul X44/12es kimenetéről és a biztonsági érzékelőről érkező
jel egyaránt IGAZ értékű. Ha e két jel közül
legalább egynek HAMIS az értéke, akkor a 37-es
csatlakozó kimenete ugyancsak HAMIS lesz.
Gondoskodjon arról, hogy a biztonsági
•
berendezés és az ÉS-logika megfeleljen a
szükséges biztonsági szintnek.
Biztosítsa a biztonsági berendezés kimenete és az
•
STO 37-es csatlakozója közötti logikai ÉS
kapcsolat rövidzárlat-védelmét, lásd Ábra 3.3.
®

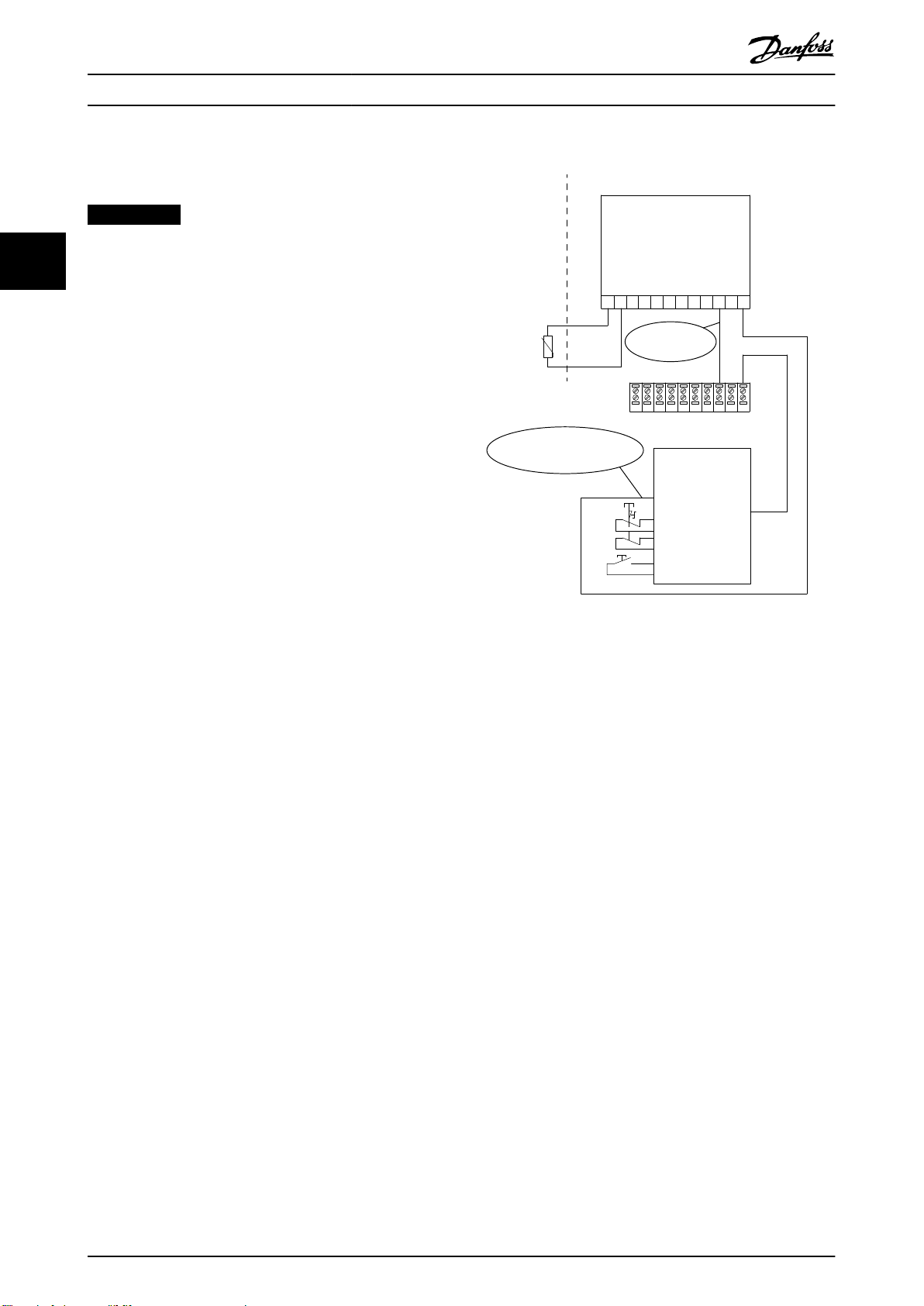

Ábra 3.3 STO-alkalmazás és MCB 112-alkalmazás együttes
használata
A Ábra 3.3 a külső biztonsági berendezés újraindítási
bemenetét mutatja. Így ebben a telepítésben az
paraméter 5-19 Terminal 37 Safe Stop [7] PTC 1&relé gyelm.
vagy [8] PTC 1&relé vészj/gy értékre állítható. További
részletekkel a VLT® PTC Thermistor Card (MCB 112) kezelési
útmutatója szolgál.
8 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
Üzembe helyezés Kezelési útmutató
4 Üzembe helyezés
4.1 Biztonsági előírások
VIGYÁZAT!
ELEKTROMOS VESZÉLY
A kezelő vagy a villanyszerelő felelőssége, hogy
biztosítsa a megfelelő földelést, valamint a vonatkozó
nemzeti és helyi biztonsági előírások teljesítését.
Lásd 2. fejezet Biztonság, valamint a megfelelő frekvenciaváltó kezelési útmutatóját/kézikönyvét. A motor gyártója
által rendelkezésre bocsátott útmutatást is tartsa szem
előtt.
4.2 Az STO aktiválása
Az STO funkció aktiválásához el kell távolítani a
feszültséget a frekvenciaváltó 37-es csatlakozójáról. A
frekvenciaváltót biztonsági késleltetést nyújtó külső
biztonsági berendezéshez csatlakoztatva biztosítható a
Biztonsági stop 1 a telepítésben. A 37-es csatlakozóhoz
csatlakoztatott külső biztonsági berendezéseknek meg kell
felelniük a Kat./PL vagy a SIL követelményeinek. Az STO
funkció aszinkron-, szinkron- és állandó mágnesű
motoroknál egyaránt használható.
Az STO funkció (37-es csatlakozó) aktiválása esetén a
frekvenciaváltó vészjelzést ad, leoldja a berendezést, és a
motor szabadonfutással áll meg. Kézi újraindítás szükséges.
Az STO funkció vészhelyzetben szolgál a frekvenciaváltó
leállítására. Normál üzemmódban, ha nincs szükség az STOra, a normál stop funkciót kell használni. Az automatikus
újraindítás funkció használatához teljesíteni kell az ISO
12100 szabvány 6.3.3.2.5. bekezdésének követelményeit.
automatikus újraindítás nélkül, szabadonfutással
leállítja a motort.
Külső biztonsági berendezés használata esetén ne
•
válassza a [4] PTC 1 vészj. vagy az [5] PTC 1
gyelm. lehetőséget. Ezek akkor használatosak, ha
csak az MCB 112 használja az STO-t.
Ha a [4] PTC 1 vészj. vagy az [5] PTC 1 gyelm. van
kiválasztva, és a külső biztonsági berendezés
aktiválja az STO-t, a frekvenciaváltó a 72.
vészjelzés: Veszélyes hiba aktiválásával reagál, és
biztonságosan, automatikus újraindítás nélkül,
szabadonfutással leállítja a motort.
Külső biztonsági berendezés és az MCB 112
•
együttes használata esetén a [6] PTC 1 és relé
vészj. – [9] PTC 1&relé gy/vészj lehetőségek közül
válasszon.
VIGYÁZAT!
AUTOMATIKUS ÚJRAINDÍTÁS
A külső biztonsági berendezés deaktiválása esetén a
beállításokkal lehetővé tehető az automatikus újraindítás.
A [7] PTC 1&relé gyelm. vagy [8] PTC 1&relé vészj/gy
kiválasztása előtt biztosítsa, hogy:
Az STO telepítésének más részei megakadá-
•
lyozzák a véletlen újraindítást. Vagy:
Fizikailag megakadályozható a veszélyes
•
zónában tartózkodás, amikor az STO nem aktív.
Különösen ügyelni kell az ISO 12100:2010
szabvány 6.3.3.2.5. bekezdésének betartására.
További tudnivalókkal a VLT® PTC Thermistor Card (MCB
112) kezelési útmutatója szolgál.
4 4
4.3
A VLT® PTC Thermistor Carddal (MCB
4.4 Automatikus/kézi újraindítási viselkedés
112) együtt használt STO paraméterbeállításai
MCB 112 csatlakoztatása esetén az paraméter 5-19 Terminal
37 Safe Stop további beállításai ([4] PTC 1 vészj. – [9] PTC
1&relé gy/vészj) is elérhetővé válnak.
Bár az [1]* Bizt. stop vészj. és a [3] Bizt stop gyelm.
•
továbbra is elérhető, ezek az MCB 112 és külső
biztonsági berendezések nélküli telepítéshez
valók.
Ha az [1]* Bizt. stop vészj. vagy a [3] Bizt stop
gyelm. van kiválasztva, az MCB 112 aktiválására a
frekvenciaváltó a 72. vészjelzés: Veszélyes hiba
aktiválásával reagál, és biztonságosan,
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 9
Az STO funkció alapértelmezés szerint megakadályozza a
véletlen újraindítást (újraindítást megakadályozó
viselkedés). Az STO befejezése és visszatérés a normál
működéshez:
1. Ismét adjon 24 V-os egyenfeszültségű tápot a 37es csatlakozóra.
2. Adjon hibatörlés jelet (busz, digitális I/O vagy a
[Reset] (Hibatörlés) gomb segítségével).
Az STO funkció automatikus újraindításra történő beállításához módosítsa az paraméter 5-19 Terminal 37 Safe Stop
alapértelmezett [1]* Bizt. stop vészj. beállítását [3] Bizt stop
gyelm. beállításra.
Az automatikus újraindítás azt jelenti, hogy miután visszakapcsolják a 24 V-os egyenfeszültséget a 37-es
Üzembe helyezés Safe Torque O
csatlakozóra, az STO kikapcsol, és folytatódik a normál
működés. Hibatörlés jel nem szükséges.
4.5 Az STO üzembehelyezési tesztje
A telepítést követően, még az első bekapcsolás előtt hajtsa
végre a telepítés üzembehelyezési tesztjét az STO
funkcióval.
Ezenfelül a telepítés vagy alkalmazás minden módosítása
után is hajtsa végre a tesztet az STO funkcióval.
44
ÉRTESÍTÉS
Az első telepítés után, valamint a telepítés minden
későbbi módosítását követően sikeres üzembehelyezési
tesztet kell végrehajtani az STO funkcióval.
Üzembehelyezési teszt végrehajtása:
a biztonsági stop utáni automatikus újraindítás
•
nélküli alkalmazások esetében kövesse a
4.5.1. fejezet Újraindítás megakadályozása az STOalkalmazásban utasításait; vagy
a biztonsági stop utáni automatikus újraindítást
•
végző alkalmazások esetében kövesse a
4.5.2. fejezet STO-alkalmazás automatikus újraindítása utasításait.
4.5.1 Újraindítás megakadályozása az STOalkalmazásban
Olyan alkalmazás, ahol az paraméter 5-19 Terminal 37 Safe
Stop beállítása az alapértelmezett [1]* Bizt. stop vészj., vagy
az STO és az VLT® PTC Thermistor (MCB 112) együttes
használata, ahol az paraméter 5-19 Terminal 37 Safe Stop
beállítása [6] PTC 1 és relé vészj. vagy [9] PTC 1&relé gy/
vészj:
1. Kapcsolja le a 24 V-os egyenfeszültségű tápot a
37-es csatlakozóról a megszakítóberendezés
segítségével, amíg a frekvenciaváltó hajtja a
motort (tehát a hálózati táp nincs megszakítva).
2. Ellenőrizze a következőket:
2a A motor szabadonfutásra vált.
2b Bekapcsol a mechanikus fék (ha csatla-
koztatva van).
2c Ha van kijelző- és kezelőegység (LCP),
megjelenik rajta a 68. vészjelzés: Biztons.
stop.
3. Ismét adjon 24 V-os egyenfeszültséget a 37-es
bemenetre.
4. Győződjön meg arról, hogy a motor szabadonfutás állapotban marad, és a mechanikus fék
(ha csatlakoztatva van) nem kapcsol ki.
5. Küldjön hibatörlés jelet (busz, digitális I/O vagy a
[Reset] (Hibatörlés) gomb segítségével).
6. Győződjön meg arról, hogy a motor ismét
működőképessé vált.
Az üzembehelyezési teszt sikerességéhez az szükséges,
hogy a fenti lépések mindegyike sikeres legyen.
4.5.2 STO-alkalmazás automatikus
újraindítása
Olyan alkalmazás, ahol az paraméter 5-19 Terminal 37 Safe
Stop beállítása [3] Bizt stop gyelm., vagy a Safe Torque O
és az VLT® PTC Thermistor (MCB 112) együttes használata,
ahol az paraméter 5-19 Terminal 37 Safe Stop beállítása [7]
PTC 1&relé gyelm. vagy [8] PTC 1&relé vészj/gy:
1. Kapcsolja le a 24 V-os egyenfeszültségű tápot a
37-es csatlakozóról a védelmi eszköz segítségével,
amíg a frekvenciaváltó hajtja a motort (tehát a
hálózati táp nincs megszakítva).
2. Ellenőrizze a következőket:
2a A motor szabadonfutásra vált.
2b Bekapcsol a mechanikus fék (ha csatla-
koztatva van).
2c Ha van kijelző- és kezelőegység (LCP),
megjelenik rajta a 68.
Biztons. stop.
3. Ismét adjon 24 V-os egyenfeszültséget a 37-es
bemenetre.
4. Győződjön meg arról, hogy a motor ismét
működőképessé vált.
Az üzembehelyezési teszt sikerességéhez az szükséges,
hogy a fenti lépések mindegyike sikeres legyen.
gyelmeztetés:
ÉRTESÍTÉS
Olvassa el az újraindulási viselkedéssel kapcsolatos
gyelmeztetést itt: 2.3. fejezet Biztonsági óvintézkedések.
4.6 Biztonságos rendszer-konguráció
A biztonsági intézkedések a felhasználó
•
felelősségi körébe tartoznak.
A frekvenciaváltó paraméterei jelszóval védhetők.
•
Szerviz és karbantartás
4.7
PL d, illetve SIL2 esetében követelmény a működésteszt 12
havonkénti elvégzése az STO funkció esetleges hibáinak és
meghibásodásainak felderítése érdekében. Alacsonyabb
szintű PL vagy SIL esetében ez csupán ajánlás.
A működésteszt az alábbi eljárással (vagy az alkalmazásnak
megfelelő hasonló módszerrel) hajtható végre:
1. Kapcsolja le a 37-es csatlakozó 24 V-os egyenfeszültségű tápját.
2. Ellenőrizze, hogy az LCP-n megjelenik-e a 68.
vészjelzés: Biztons. stop.
10 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
Üzembe helyezés Kezelési útmutató
3. Ellenőrizze, hogy leoldja-e a frekvenciaváltó az
egységet.
4. Ellenőrizze, hogy a motor szabadon fut-e, és így
teljesen leáll-e.
5. Győződjön meg arról, hogy a motor nem
indítható el.
6. Csatlakoztassa a 37-es csatlakozó 24 V-os
egyenfeszültségű tápját.
7. Győződjön meg arról, hogy a motor nem indul el
automatikusan, és csak hibatörlési jel küldése
(busz, digitális I/O vagy a [Reset] (Hibatörlés)
gomb segítségével) után indul újra.
4 4
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 11
FC
1
e30bg733.10
37
2
+24 V
e30bg734.10
SB emergency
stop device
SB FC 300 safe stop
(terminal 37)
from Danfoss VLT library
Alkalmazási példák Safe Torque O
5 Alkalmazási példák
5.1 SISTEMA-adatok
A SISTEMA (Safety Integrity Software Tool for the
Evaluation of Machine Applications – gépi alkalmazások
értékelésére szolgáló biztonságintegritási szoftvereszköz)
segédprogram átfogó támogatást nyújt a biztonsággal
kapcsolatos gépvezérlők fejlesztői és tesztelői számára a
biztonság értékeléséhez az ISO 13849-1 értelmében.
55
Az üzembiztonság adatai megtalálhatók az IFA (a német
baleset-biztosítási rendszer Munkavédelmi és Munkaegészségügyi Intézete) SISTEMA nevű számítási szoftveréhez,
illetve kézi számításhoz is használható adattárban. A
SISTEMA letölthető a következő címről:
www.danfoss.com/en/service-and-support/downloads/dds/
sistema-safety-integrity-software-tool/#overview.
5.2 A frekvenciaváltó vészleállítója Safe
Torque O funkcióval – 1. kategória, PL
c, SIL 1
Az Ábra 5.1 alkalmazási példát mutat be: vészleállító Safe
Torque O funkcióval – 1. kategória, PL c, SIL 1.
1 Vészleállító gomb
2 Rövidzárlat-védelemmel ellátott kábel (ha nem IP54-es
kapcsolószekrényben van). További információk az ISO
13849-2 szabvány D.4. táblázatában találhatók.
Ábra 5.1 Vészleállító Safe Torque O funkcióval – 1. kategória,
PL c, SIL 1
A kialakítás jellemzői
Az áramkör 1. kategória, PL c (ISO 13849-1) vagy
•
SIL 1 (EN 62061 és IEC 61508) szintig használható.
A Safe Torque O (STO) funkció aktiválása egy
•
pozitív működésű nyugvóáramú kapcsolóérintkező segítségével történik (az IEC 60947-1, IEC
60947-5-1 és IEC 60947-5-5 szabványoknak
megfelelően).
PL c esetén minden biztonsági funkció értékeit ki
•
kell számítani (MTTFd).
Alkalmazza a biztonsági alapelveket.
•
A Safe Torque O (STO) aktiválásához használt
•
készülék meg kell, hogy feleljen a kiválasztott
kategória, PL vagy SIL követelményeinek.
A vészleállító megvalósításakor tartsa szem előtt az
alábbiakat:
Az alkalmazásra és részegységeire vonatkozóan
•
eleget kell tenni minden olyan szabványnak,
amely nem a biztonsággal kapcsolatos.
A megfelelő részegységek kiválasztása az
•
alkalmazás tervezőjének felelőssége.
Az Ábra 5.1 vastagon jelölt kábelének az ISO
•
13849-2 szabvány D.4 táblázatának megfelelő
rövidzárlat-védelemmel kell rendelkeznie.
A PL c követelményeinek teljesítéséhez az egész
•
biztonsági funkcióra vonatkozóan ki kell számítani
az MTTFd és a DC értékét.
A vészleállító készülék B
•
kell lennie. A B
lennie a PL c-nek megfelelő MTTFd biztosításához.
A SISTEMA megvalósítása a Danfoss VLT® könyvtár
segítségével
Vegyük a „VLT® AutomationDrive FC 302/FCD 302 Safe
Torque O (37-es csatlakozó)” példáját. Nincs szükség a
könyvtárban szereplő valamennyi paraméter szerkesztésére.
értéknek elegendőnek kell
10d
értékének ismertnek
10d
Biztonsági funkció
Vészhelyzetben bekapcsol a vészleállító készülék.
Aktiválódik a frekvenciaváltó Safe Torque O (STO)
funkciója. A frekvenciaváltó stop parancs vagy vészleállítás
parancs hatására leáll.
12 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
Ábra 5.2 Biztonsággal kapcsolatos blokkdiagram
e30bg775.10
12
37
3
2
FC
4
1
e30bg776.10
SB emergency
stop device
SB FC 300 safe stop
(terminal 37)
from Danfoss
VLT library
SB safety relay
Alkalmazási példák Kezelési útmutató
5.3 A frekvenciaváltó vészleállítója Safe
Torque O funkcióval és biztonsági
relével – 3. kategória, PL d, SIL 2
Az Ábra 5.3 alkalmazási példát mutat be: vészleállító Safe
Torque O funkcióval és biztonsági relével – 3. kategória,
PL d, SIL 2.
1 Biztonsági relé (3. kategória, PL d vagy SIL 2)
2 Vészleállító gomb
3 Hibatörlés gomb
4 Rövidzárlat-védelemmel ellátott kábel (ha nem IP54-es
kapcsolószekrényben van). További információk az ISO
13849-2 szabvány D.4. táblázatában találhatók.
Ábra 5.3 Telepítés a 0. leállítási kategória (EN 60204-1) biztosításához a 3. biztonsági kategória/PL d (ISO 13849-1) vagy a
SIL 2 (EN 62061 és IEC 61508) teljesítésével – példa
A kialakítás jellemzői
Az áramkör 3. kategória, PL d (ISO 13849-1) vagy
•
SIL 2 (EN 62061 és IEC 61508) szintig használható.
PL d esetén minden biztonsági funkció értékeit ki
•
kell számítani (MTTFd).
Alkalmazza a biztonsági alapelveket.
•
A Safe Torque O (STO) aktiválásához használt
•
készülék és a biztonsági relé meg kell, hogy
feleljen a kiválasztott kategória, PL és SIL követelményeinek.
A vészleállító megvalósításakor tartsa szem előtt az
alábbiakat:
Az alkalmazásra és részegységeire vonatkozóan
•
eleget kell tenni minden olyan szabványnak,
amely nem a biztonsággal kapcsolatos.
A megfelelő részegységek kiválasztása az
•
alkalmazás tervezőjének felelőssége.
Az Ábra 5.3 vastagon jelölt kábelének az ISO
•
13849-2 szabvány D.4 táblázatának megfelelő
rövidzárlat-védelemmel kell rendelkeznie.
A PL d követelményeinek teljesítéséhez az egész
•
biztonsági funkcióra vonatkozóan ki kell számítani
az MTTFd és a DC értékét.
Ez a kialakítás két pozitív kapcsolókészülék használata
esetén megfelelő. A biztonsági relétől függően több aktiválókészülék is csatlakoztatható egy Safe Torque O (STO)
funkcióhoz.
A SISTEMA megvalósítása a Danfoss VLT® könyvtár
segítségével
Vegyük a „VLT® AutomationDrive FC 302/FCD 302 Safe
Torque O (37-es csatlakozó)” példáját. Nincs szükség a
könyvtárban szereplő valamennyi paraméter szerkesztésére.
5 5
Biztonsági funkció
Vészhelyzetben bekapcsol a vészleállító készülék.
Aktiválódik a frekvenciaváltó Safe Torque O (STO)
funkciója. A frekvenciaváltó stop parancs vagy vészleállítás
parancs hatására leáll.
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 13
Ábra 5.4 Biztonsággal kapcsolatos blokkdiagram
e30bg777.10
12
37
3
2
FC
4
1
M
K1
K1
K1
+24 V
e30bg778.10
SB emergency
stop device
SB stopping devices
from Danfoss VLT library
SB monitoring
safety relay:
MSR 33
CH channel 1
BL FC 300 safe stop
(terminal 37)
CH channel 2
BL output
contactor:
100S-C
Alkalmazási példák Safe Torque O
5.4 A frekvenciaváltó vészleállítója Safe
Torque O funkcióval, biztonsági relével
és kimeneti mágneskapcsolóval – 4.
kategória, PL e, SIL 3
A kialakítás jellemzői
Az áramkör 4. kategória vagy PL e szintig
•
használható.
PL e esetén minden biztonsági funkció értékeit ki
•
kell számítani (MTTFd).
Az Ábra 5.5 alkalmazási példát mutat be: frekvenciaváltó
vészleállítója Safe Torque O funkcióval, biztonsági relével
és kimeneti mágneskapcsolóval – 4. kategória, PL e, SIL 3.
Alkalmazza a biztonsági alapelveket.
•
A Safe Torque O (STO) aktiválásához használt
•
készülék és a biztonsági relé meg kell, hogy
feleljen a kiválasztott kategória, PL vagy SIL
követelményeinek.
55
A vészleállító megvalósításakor tartsa szem előtt az
alábbiakat:
Az alkalmazásra és részegységeire vonatkozóan
•
eleget kell tenni minden olyan szabványnak,
amely nem a biztonsággal kapcsolatos.
A megfelelő részegységek kiválasztása az
•
alkalmazás tervezőjének felelőssége.
Az Ábra 5.5 vastagon jelölt kábelének az ISO
•
13849-2 szabvány D.4 táblázatának megfelelő
rövidzárlat-védelemmel kell rendelkeznie.
A PL e követelményeinek teljesítéséhez az egész
•
biztonsági funkcióra vonatkozóan ki kell számítani
az MTTFd és a DC értékét.
Ez a kialakítás két pozitív kapcsolókészülék használata
esetén megfelelő.
A SISTEMA megvalósítása a Danfoss VLT® könyvtár
segítségével
Vegyük a „VLT® AutomationDrive FC 302 (37-es csatlakozó)”
1 Biztonsági relé (4. kategória, PL e vagy SIL 3)
2 Vészleállító gomb
3 Hibatörlés gomb
4 Rövidzárlat-védelemmel ellátott kábel (ha nem IP54-es
kapcsolószekrényben van). További információk az ISO
13849-2 szabvány D.4. táblázatában találhatók.
Ábra 5.5 Frekvenciaváltó Safe Torque O funkcióval, biztonsági
relével és kimeneti mágneskapcsolóval – 4. kategória, PL e, SIL
3
Biztonsági funkció
Vészhelyzetben bekapcsol a vészleállító készülék.
mint blokk példáját. Nincs szükség a könyvtárban szereplő
valamennyi paraméter szerkesztésére.
Ábra 5.6 Biztonsággal kapcsolatos blokkdiagram
Aktiválódik a frekvenciaváltó Safe Torque O (STO)
funkciója. A frekvenciaváltó stop parancs vagy vészleállítás
parancs hatására leáll.
A PL e (ISO 13849-1) vagy a SIL 3 (EN 62061 és IEC 61508)
követelményeinek megfelelő biztonsági vezérlőrendszerhez
az STO funkció 2 csatornás leállítási igényel. Az egyik
csatorna a frekvenciaváltó STO-bemenetével, a másik pedig
egy mágneskapcsolóval valósítható meg, amely a frekvenciaváltó be- vagy kimeneti erősáramú áramköréhez is
csatlakoztatható. A mágneskapcsolót irányított segédérintkezővel kell felügyelni (az Ábra 5.5 K1 eleme).
14 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
e30bg779.10
12
37
3
2
FC
4
1
12
37
FC
12
37
FC
Alkalmazási példák Kezelési útmutató
5.5 Több frekvenciaváltó vészleállítója – 3. kategória, PL d, SIL 2
Az Ábra 5.7 alkalmazási példát mutat be: több frekvenciaváltó vészleállítója – 3. kategória, PL d, SIL 2.
5 5
1 Biztonsági relé (3. kategória, PL d vagy SIL 2)
2 Vészleállító gomb
3 Hibatörlés gomb
4 Rövidzárlat-védelemmel ellátott kábel (ha nem IP54-es kapcsolószekrényben van). További információk az ISO 13849-2
szabvány D.4. táblázatában találhatók.
Ábra 5.7 Több frekvenciaváltó vészleállítója – 3. kategória, PL d, SIL 2
Biztonsági funkció
Vészhelyzetben bekapcsol a vészleállító készülék. Aktiválódik a frekvenciaváltó Safe Torque O (STO) funkciója. A frekvenciaváltó stop parancs vagy vészleállítás parancs hatására leáll.
Ha több frekvenciaváltó egyazon vezérlővonalon keresztül történő vezérléséhez szükséges, az STO-bemenetek közvetlenül
összekapcsolhatók.
A bemenetek összekapcsolása esetén nagyobb a nem biztonságos irány hibájának valószínűsége, mivel az egyik frekvenciaváltó hibája az összes frekvenciaváltó engedélyezését eredményezheti. Az ilyen hiba valószínűsége azonban annyira kicsi (1
-10
x 10
/óra), hogy reális számú frekvenciaváltó esetén az eredő valószínűség is megfelel az SIL2 követelményeinek. Nem
javasolt 20-nál több bemenetet párhuzamosan kapcsolni.
ÉRTESÍTÉS
Belső 24 V-os egyenfeszültségű táp (12-es csatlakozó) használata esetén a rendelkezésre álló kimeneti teljesítmény
túllépésének megelőzése érdekében a párhuzamos bemenetek (37-es csatlakozó) számának korlátja 3.
A kialakítás jellemzői
Az áramkör 3. kategória, PL d vagy SIL 2 szintig használható.
•
PL d esetén minden biztonsági funkció értékeit ki kell számítani (MTTFd).
•
Alkalmazza a biztonsági alapelveket.
•
A Safe Torque O (STO) aktiválásához használt készülék és a biztonsági relé meg kell, hogy feleljen a kiválasztott
•
kategória, PL vagy SIL követelményeinek.
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 15
e30bg780.10
SB emergency
stop device
SB safety relay
from Danfoss VLT library
SB FC300 safe stop
(terminal 37)
from Danfoss VLT library
SB FC300 safe stop
(terminal 37)
from Danfoss VLT library
SB FC300 safe stop
(terminal 37)
Alkalmazási példák Safe Torque O
A vészleállító megvalósításakor tartsa szem előtt az alábbiakat:
Az alkalmazásra és részegységeire vonatkozóan eleget kell tenni minden olyan szabványnak, amely nem a bizton-
•
sággal kapcsolatos.
A megfelelő részegységek kiválasztása az alkalmazás tervezőjének felelőssége.
•
Az Ábra 5.7 vastagon jelölt kábelének az ISO 13849-2 szabvány D.4 táblázatának megfelelő rövidzárlat-védelemmel
•
kell rendelkeznie.
A PL d követelményeinek teljesítéséhez az egész biztonsági funkcióra vonatkozóan ki kell számítani az MTTFd és a
•
DC értékét.
Ez a kialakítás két pozitív kapcsolókészülék használata esetén megfelelő. A biztonsági relétől függően több aktiválókészülék
55
is csatlakoztatható egy Safe Torque O funkcióhoz.
A SISTEMA megvalósítása a Danfoss VLT® könyvtár segítségével
Vegyük a „VLT® AutomationDrive FC 302/FCD 302 Safe Torque O (37-es csatlakozó)” példáját. Nincs szükség a könyvtárban
szereplő valamennyi paraméter szerkesztésére. Az alrendszert az egy STO-vonalon található frekvenciaváltók számának
megfelelő gyakorisággal bele kell foglalni a biztonsági funkcióba.
Ábra 5.8 Biztonsággal kapcsolatos blokkdiagram
16 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
Az STO műszaki adatai Kezelési útmutató
6 Az STO műszaki adatai
ÉRTESÍTÉS
A frekvenciaváltó műszaki specikációit és üzemeltetési feltételeit az adott frekvenciaváltó kezelési útmutatója/
kézikönyve ismerteti.
ÉRTESÍTÉS
Az STO-jelhez a SELV vagy PELV szabványnak megfelelő táp szükséges.
Gépekről szóló irányelv
(2006/42/EK)
Európai irányelvek
Biztonsági szabványok
Biztonsági funkció
Biztonsági teljesítmény
Reakcióidő A bemenet és kimenet közötti
EMC-irányelv
(2014/30/EU)
Kisfeszültségről szóló irányelv
(2014/35/EU)
Gépek biztonsága EN ISO 13849-1, IEC 62061, IEC 60204-1
Funkcionális biztonság IEC 61508-1 – 7, IEC 61800-5-2
IEC 61800-5-2 IEC 60204-1
ISO 13849-1
Kategória 3. kat.
Diagnosztikai lefedettség DC: 90% (közepes)
Átlagos idő veszélyes
meghibásodásig
Teljesítményszint PL d
IEC 61508/IEC 62061
Biztonságintegritási szint SIL 2, SIL CL2
Veszélyes
meghibásodás
valószínűsége/óra
Veszélyes
meghibásodás
valószínűsége igény teljesítésekor
Berendezés hibatűrése HFT: 0 (1oo1)
Bizonyító erejű teszt
intervalluma T1 20 év
Előírt üzemidő TM 20 év
válaszidő
EN ISO 13849-1
EN IEC 62061
EN IEC 61800-5-2
EN 50011
EN 61000-6-3
EN 61800-3
EN 50178
EN 61800-5-1
Safe Torque O (STO) 0. leállítási kategória
MTTFd: 14000 év (magas)
PFH: 1E-10/h; 1E-8/h egyes változatok
(nagy működtetésigényű üzemmód)
PFD: 1E-10; 1E-4 egyes változatok
(kis működtetésigényű üzemmód)
Maximum 20 ms, egyes változatok
1), 2)
1), 2)
esetén
1), 2)
esetén 60 ms
esetén
6
6
Táblázat 6.1 Műszaki adatok
1) VLT® HVAC Drive FC 102, VLT® Refrigeration DriveFC 103, VLT® AQUA Drive FC 202 és VLT® AutomationDrive FC 301/FC 302 High Power Drive
berendezés F házmérettel:
400 V: 450/500 kW (600/650 LE) – 800/1000 kW (1075/1350 LE) (nagy túlterhelés/normál túlterhelés)
•
690 V: 630/710 kW (850/950 LE) – 1800/2000 kW (2400/2700 LE) (nagy túlterhelés/normál túlterhelés)
•
®
2) VLT
Parallel Drive modulok:
400 V: 250/315 kW (350/450 LE) – 800/1000 kW (1200/1350 LE) (nagy túlterhelés/normál túlterhelés)
•
690 V: 315/400 kW (350/400 LE) – 1000/1200 kW (1150/1350 LE) (nagy túlterhelés/normál túlterhelés)
•
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 17
Mutató Safe Torque O
Mutató
A
Aktiválás..................................................................................................... 9
Automatikus újraindítás................................................................ 9, 10
Azonosítás................................................................................................. 2
B
Biztonsági berendezés.......................................................................... 8
Biztonsági érzékelő................................................................................ 8
Biztonsági védőkapcsoló..................................................................... 8
J
Jel............................................................................................................. 5, 8
Jelzések....................................................................................................... 4
K
Karbantartás........................................................................................... 10
Képzett szakember................................................................................. 5
Kikapcsolási csatorna............................................................................. 8
Kimenet...................................................................................................... 8
Külső biztonsági berendezések......................................................... 9
Telepítés..................................................................................................... 8
Teljesített előírások................................................................................. 3
Termékek köre.......................................................................................... 2
Termisztorkártya...................................................................................... 8
Ú
Újraindítás megakadályozása...................................................... 9, 10
Újraindítási viselkedés........................................................................... 9
Ü
Üzembehelyezési teszt....................................................................... 10
V
Véletlen újraindítás megakadályozása............................................ 9
Vészjelzés................................................................................................... 9
Vezérlőrendszer....................................................................................... 5
L
Lehetőségek.............................................................................................. 9
Lezárás........................................................................................................ 9
M
Mechanikus fék...................................................................................... 10
Műszaki adatok...................................................................................... 17
P
Paraméter-beállítások........................................................................... 9
Parancs........................................................................................................ 5
R
Rövidítések................................................................................................ 4
S
SIL CL2......................................................................................................... 3
SIL2............................................................................................................... 3
SISTEMA-adatok.................................................................................... 12
Szabványok és megfelelőség.............................................................. 3
Szedés......................................................................................................... 4
T
Tanúsítványok.......................................................................................... 3
18 Danfoss A/S © 11/2018 Minden jog fenntartva. MG37D647
Mutató Kezelési útmutató
MG37D647 Danfoss A/S © 11/2018 Minden jog fenntartva. 19
Loading...
