Инструкции по монтажу
General purpose I/O Option MCB101 для FC
100/200/300
1 General Purpose I/O Option
MCB101
1.1.1 Введение
В этих инструкциях описывается устройство General Purpose
I/O Option MCB101 для преобразователей частоты серий ,
FC 200 и , предназначенное для увеличения количества
входов/выходов в преобразователе частоты.
Дополнительное устройство MCB101 имеет 3 цифровых
входа, 2 аналоговых входа, 2 цифровых выхода и 1
аналоговый выход.
Плата управления преобразователя частоты должна иметь
версию микропрограммы 3.00 или выше для изделий серии
или версию X.XX для изделий серии . Проверьте версию
микропрограммы в параметр 15-43 Software Version.
1.1.2 Кодовые номера для заказа
комплектов модернизации
1.2 Общие технические данные
1.2.1 Гальваническая развязка в MCB 101
Цифровые/аналоговые входы гальванически изолированы
от других входов/выходов на плате МСВ 101 и на плате
управления преобразователя частоты. Цифровые/
аналоговые входы платы MCB 101 гальванически
изолированы от других входов/выходов на плате МСВ 101,
но не от входов/выходов на плате управления
преобразователя частоты.
Если цифровые входы 7, 8 или 9 должны работать от
внутреннего источника питания 24 В (клемма 9),
необходимо соединить клеммы 1 и 5, как показано на
Рисунок 1.2.
Код для стандартной версии: 130B1125.
Код для версии с покрытием: 103B1212.
Рисунок 1.1 Детали для версий с покрытием/без покрытия
Рисунок 1.2 Принципиальная схема
Danfoss A/S © 06/2005 Все права защищены. MI38A250
Инструкции по монтажу General purpose I/O Option MCB101 для FC 100/200/300
1.2.2 Цифровые входы — клемма X30/1–4
Число
цифровых
входов
30–24 В пост.
Таблица 1.1 Параметры для настройки: 5-16, 5-17 и 5-18
Урове нь
напряжения
тока
Уровни напряжения Допуск Макс. входной импеданс
Тип PNP :
Общий = 0 В
Логический «0»: Вход < 5 В пост. тока
Логический «0»: Вход > 10 В пост. тока
Тип NPN:
Общий = 24 В
Логический «0»: Вход > 19 В пост. тока
Логический «0»: Вход < 14 В пост. тока
±
28 В, длительно
±
37 В в течение не
менее 10 с
1.2.3 Аналоговые входы напряжения — клеммы X30/10–12
Число аналоговых входов по
напряжению
20–10 В пост. тока
Таблица 1.2 Параметры для настройки: 6-3*, 6-4* и 16-76
Стандартизованный входной
сигнал
Допуск Разрешающая
±
20 В длительно
1.2.4 Цифровые выходы — клеммы X30/5–7
способность
10 битов
Прибл. 5 к
Ом
Макс. входной импеданс
приблизительно 5 к
Ом
Число цифровых выходов Выходной уровень Допуск Макс. импеданс
20 или 2 В пост. тока
Таблица 1.3 Параметры для настройки: 5-32 и 5-33
±
4 В
≥
600
Ом
1.2.5 Аналоговые выходы — клеммы X30/5+8
Число аналоговых выходов Уровень выходного сигнала Допуск Макс. импеданс
10/4–20 мА
Таблица 1.4 Параметры для настройки: 6-6* и 16-77
±
0,1 мА < 500
Ом
2
Danfoss A/S © 06/2005 Все права защищены. MI38A250
Инструкции по монтажу General purpose I/O Option MCB101 для FC 100/200/300
1.3 Указания по установке
1.3.1 Установка
Процедура установки зависит от типоразмера корпуса
преобразователя частоты.
Размеры корпуса A2, A3, B3 и B4
1. Снимите с преобразователя частоты панель
местного управления (LCP), клеммную крышку и
рамку для установки панели LCP.
2. Установите плату в гнездо В.
3. Подсоедините кабели управления и установите
кабельные компенсаторы. Более подробные
сведения о проводке приведены на .
4. Удалите пластину-заглушку в расширенной рамке
LCP (входит в комплект).
5. Установите на преобразователь частоты
увеличенную рамку LCP и клеммную крышку.
6. Закрепите LCP или закрывающий щиток в
увеличенной рамке LCP.
7. Подключите питание к преобразователю частоты.
Корпуса A5, B1, B2, C, D, E и F
1. Снимите панель LCP и ее рамку.
2. Установите дополнительную плату в гнездо В.
3. Подсоедините кабели управления и установите
кабельные компенсаторы. Более подробные
сведения о проводке приведены на .
4. Установите рамку на преобразователь частоты.
5. Установите LCP в рамку.
1LCP
2 Клеммная крышка
3 Гнездо В
4 Дополнительный модуль
5Рамка LCP

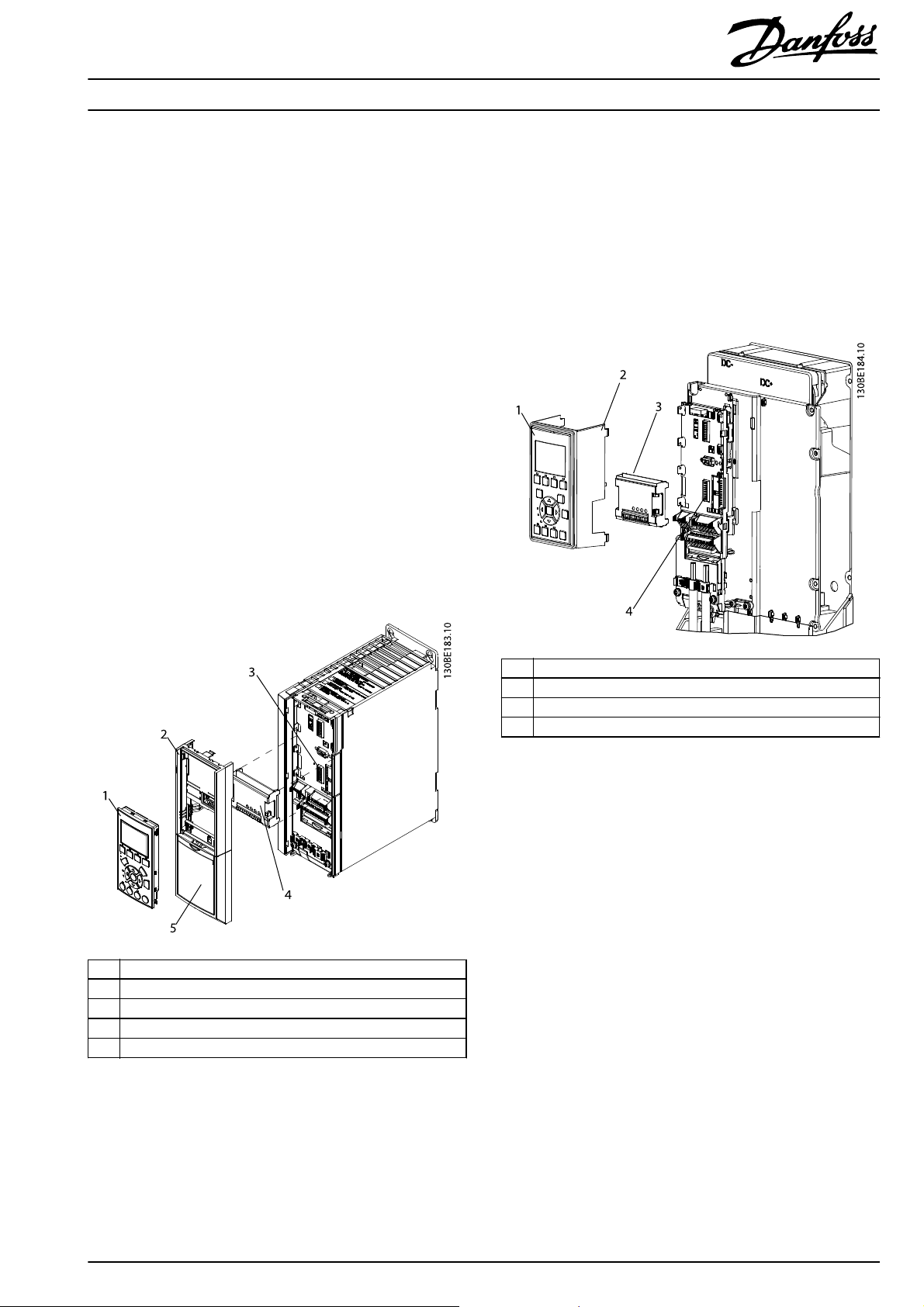

Рисунок 1.3 Установка в корпуса A2, A3, B3 и B4
1LCP
2Рамка LCP
3 Дополнительный модуль
4 Гнездо В
Рисунок 1.4 Установка в корпусах A5, B1, B2, C, D, E и F
MI38A250 Danfoss A/S © 06/2005 Все права защищены.
3
1.3.2 Пошаговые указания по установке
В следующих пошаговых инструкциях описан порядок подключения кабелей:
Необходимо отсоединить питание от преобразователя частоты.
•
Снимите с преобразователя частоты панель местного управления (LCP), клеммную крышку и рамку для установки .
•
Установите дополнительную плату MCB101 в гнездо В.
•
Подсоедините кабели управления и проложите кабель с помощью имеющихся кабельных лент.
•
Удалите пластину-заглушку в расширенной рамке так, чтобы дополнительная плата была закреплена под
•
расширенной рамкой .
Установите расширенную рамку и клеммную крышку.
•
Закрепите или закрывающий щиток в расширенной рамке .
•
Подключите питание к преобразователю частоты.
•
Установите функции входов/выходов в соответствующих параметрах, как указано в Руководстве по
•
программированию.

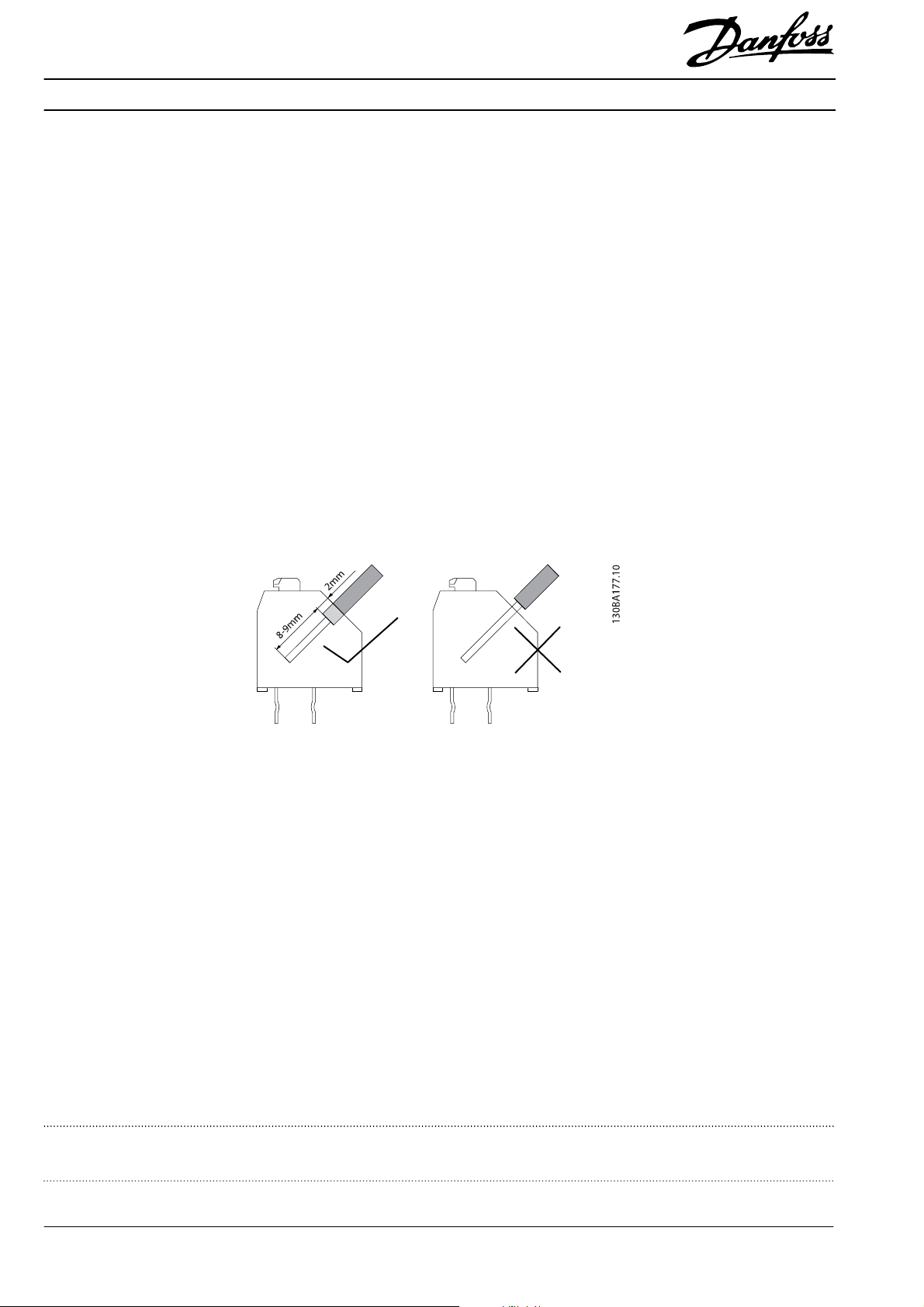

1.3.3 Подключение кабелей
На рисунке ниже показано, как правильно подключать кабели.
Рисунок 1.5
