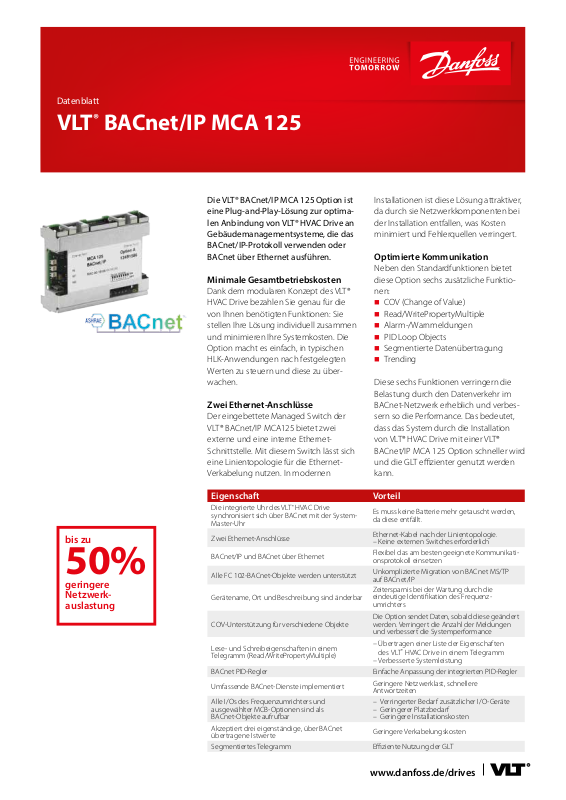

Datenblatt
VLT® BACnet/IP MCA 125
bis zu
50%
geringere Netzwerkauslastung
Die VLT® BACnet/IP MCA 125 Option ist eine Plug-and-Play-Lösung zur optimalen Anbindung von VLT® HVAC Drive an Gebäudemanagementsysteme, die das BACnet/IP-Protokoll verwenden oder BACnet über Ethernet ausführen.
Minimale Gesamtbetriebskosten
Dank dem modularen Konzept des VLT® HVAC Drive bezahlen Sie genau für die von Ihnen benötigten Funktionen: Sie stellen Ihre Lösung individuell zusammen und minimieren Ihre Systemkosten. Die Option macht es einfach, in typischen HLK-Anwendungen nach festgelegten Werten zu steuern und diese zu über wachen.
Zwei Ethernet-Anschlüsse
Der eingebettete Managed Switch der VLT® BACnet/IP MCA125 bietet zwei externe und eine interne Ethernet- Schnittstelle. Mit diesem Switch lässt sich eine Linientopologie für die Ethernet- Verkabelung nutzen. In modernen
Eigenschaft
Die integrierte Uhr des VLT® HVAC Drive synchronisiert sich über BACnet mit der System- Master-Uhr
Zwei Ethernet-Anschlüsse
BACnet/IP und BACnet über Ethernet
Alle FC 102-BACnet-Objekte werden unterstützt
Gerätename, Ort und Beschreibung sind änderbar
COV-Unterstützung für verschiedene Objekte
Leseund Schreibeigenschaften in einem Telegramm (Read/WritePropertyMultiple)
BACnet PID-Regler
Umfassende BACnet-Dienste implementiert
Alle I/Os des Frequenzumrichters und ausgewählter MCB-Optionen sind als BACnet-Objekte aufrufbar
Akzeptiert drei eigenständige, über BACnet übertragene Istwerte
Segmentiertes Telegramm
Installationen ist diese Lösung attraktiver, da durch sie Netzwerkkomponenten bei der Installation entfallen, was Kosten minimiert und Fehlerquellen verringert.
Optimierte Kommunikation
Neben den Standardfunktionen bietet diese Option sechs zusätzliche Funktionen:
nCOV (Change of Value)
nRead/WritePropertyMultiple
nAlarm-/Warnmeldungen
nPID Loop Objects
nSegmentierte Datenübertragung
nTrending
Diese sechs Funktionen verringern die Belastung durch den Datenverkehr im BACnet-Netzwerk erheblich und verbessern so die Performance. Das bedeutet, dass das System durch die Installation von VLT® HVAC Drive mit einer VLT® BACnet/IP MCA 125 Option schneller wird und die GLT effizienter genutzt werden kann.
Vorteil
Es muss keine Batterie mehr getauscht werden, da diese entfällt.
Ethernet-Kabel nach der Linientopologie.
– Keine externen Switches erforderlich
Flexibel das am besten geeignete Kommunikationsprotokoll einsetzen
Unkomplizierte Migration von BACnet MS/TP auf BACnet/IP
Zeitersparnis bei der Wartung durch die eindeutige Identifikation des Frequenz umrichters
Die Option sendet Daten, sobald diese geändert werden. Verringert die Anzahl der Meldungen und verbessert die Systemperformance
–Übertragen einer Liste der Eigenschaften des VLT® HVAC Drive in einem Telegramm
–Verbesserte Systemleistung
Einfache Anpassung der integrierten PID-Regler
Geringere Netzwerklast, schnellere Antwortzeiten
–Verringerter Bedarf zusätzlicher I/O-Geräte
–Geringerer Platzbedarf
–Geringere Installationskosten
Geringere Verkabelungskosten
Effiziente Nutzung der GLT
www.danfoss.de/drives
Systemleistung verbessern
Über die BACnet/IP-Option können Sie alle Analogund Digitaleingänge
anzeigen und alle Analogund Digitalausgänge des VLT® HVAC Drive steuern. Alle Einund Ausgänge arbeiten unabhängig von den Funktionen des VLT® HVAC Drive und fungieren somit als Remote-I/Os.
Sie können also bei der Integration eines VLT® HVAC Drive in das Steuerungssystem externe I/O-Bausteine einsparen.
Der VLT® BACnet/IP MCA 125 erfüllt den BACnet-Standard und stellt digitale Einund Ausgänge im konformen Format bereit. Das erleichtert Bedienern und Programmierern die Arbeit, da es die I/Os des Frequenzumrichters mit den zugehörigen Objekten anzeigt.
Flexibel auswählen
Die VLT® HVAC Drive bietet zwei alternative BACnet-Lösungen: Das integrierte BACnet MS/TP bietet grundlegende Funktionen und eignet sich somit sehr gut für kleine Installationen. Die VLT® BACnet/IP MCA125 eignet sich dagegen gut für größere Installationen, die einen schnellen Netzwerkzugriff erfordern, oder für Installationen, bei denen die GLT durch die Nutzung von BACnet MS/TP sehr stark belastet würde.
Ausführliche Informationen zu Warnungen und Alarmmeldungen
Der VLT® HVAC Drive bietet ausführliche Informationen zu Alarmen und Warnungen. Die GLT überwacht diese Alarmund Warnmeldungen oder lässt sie durch den Frequenzumrichter senden, sobald diese auftreten. Anschließend können detaillierte Informationen vom Frequenzumrichter abgerufen werden.
Beispiele: Erdschluss, Kurzschluss, Überstrom, Motorphasenfehler, thermischer Motorzustand (Thermistor oder ETR), Netzasymmetrie, Signalfehler, Riemenbruch, kein Durchfluss, Trockenlauf, Kennlinienende.
Gelistet durch BTL
Die VLT® BACnet/IP MCA 125-Option ist durch das BTL-Testlabor gelistet.
BACnet Interoperability Building Blocks Supported |
|
Data Sharing-ReadProperty-B |
(DS-RP-B) |
Data Sharing-ReadPropertyMultiple-B |
(DS-RPM-B) |
Data Sharing-WriteProperty-B |
(DS-WP-B) |
Data Sharing-WritePropertyMultiple-B |
(DS-WPM-B) |
Data Sharing-Change of Value-B |
(DS-COV-B) |
Alarm and Event-ACK-B |
(AE-ACK-B) |
Alarm and Event-Notification Internal-B |
(AE-N-I-B) |
Alarm and Event-Information-B |
(AE-INFO-B) |
Alarm and Event-Event Log-Internal-B |
(AE-EL-I-B) |
Scheduling-Internal-B |
(SCHED-I-B) |
Viewing and Modifying Trends Internal-B |
(T-VMT-I-B) |
Automated Trend Retrieval-B |
(T-ATR-B) |
Device Management-Dynamic Device Binding-A |
(DM-DDB-A) |
Device Management-Dynamic Device Binding-B |
(DM-DDB-B) |
Device Management-Dynamic Object Binding-B |
(DM-DOB-B) |
Device Management-DeviceCommunicationControl-B |
(DM-DCC-B) |
Device Management-TimeSynchronization-B |
(DM-TS-B) |
Device Management-ReinitializeDevice-B |
(DM-RD-B) |
Restart-B |
(DM-R-B) |
Device Management-List Manipulation |
(DM-LM-B) |
UTCTimeSynchronization-B |
(DM-UTC-B) |
Synchronisierung |
Standardobjekttypen |
von integrierten Uhren |
unterstützt |
Die integrierte Uhr des VLT® HVAC Drive |
n Analog input |
synchronisiert sich über BACnet mit der |
n Analog output |
GLT-Netzwerkuhr. Dadurch entfällt die |
n Analog value |
Notwendigkeit einer Batterie im Antrieb. |
n Binary input |
Ohne diese Synchronisation müsste eine |
n Binary output |
Batterie verwendet und in regelmäßigen |
n Binary value |
Abständen ausgetauscht werden, was in |
n Device |
großen Anlagen kostenintensiv ist. |
n Notification class |
Integriert und ab Werk geprüft |
n Event log |
n Event enrollment |
|
Die VLT® BACnet/IP MCA 125 Option ist |
n Loop |
werkseitig installiert und geprüft erhält- |
n Calendar |
lich; sie lässt sich jedoch auch in beste- |
n Schedule |
henden Anlagen im VLT® HVAC Drive |
n Trend log |
nachrüsten. |
|
