Einführung

VLT® DeviceNet MCA 104

11

1 Einführung

1.1 Zielsetzung des Handbuchs

Dieses Handbuch enthält Informationen zur schnellen
Installation einer VLT ® DeviceNet MCA 104-Option in
einem VLT® Frequenzumrichter.

Dieses Installationshandbuch richtet sich ausschließlich an
qualifiziertes Personal. Die Benutzer sollten bereits mit VLT

Frequenzumrichtern, der DeviceNet-Technologie und dem
PC bzw. SPS vertraut sein, der/die als Master im System
dient.
Lesen Sie die Anweisungen vor der Installation und
befolgen Sie Anweisungen zur sicheren Installation.

VLT® ist eine eingetragene Marke.

1.2 Zusätzliche Materialien

Für die Frequenzumrichter und optionale Geräte
verfügbare Materialien:

Das VLT® Produkthandbuch enthält die erforder-

•

lichen Informationen für Inbetriebnahme
und Betrieb des Frequenzumrichters.

®

Das VLT

•

umfassende Informationen zu Möglichkeiten und
Funktionen sowie zur Auslegung von Steuerungs­systemen für Motoren.

Das VLT® Programmierhandbuch enthält

•

umfassendere Informationen über das Arbeiten
mit Parametern sowie viele Anwendungsbeispiele.

Projektierungshandbuch enthält

Produktübersicht

1.3

1.3.1 Bestimmungsgemäße Verwendung

Dieses Installationshandbuch bezieht sich auf die
DeviceNet-Schnittstelle. Bestellnummer:

®

DeviceNet ist ein L-Pegel-Netzwerk, das die Kommuni­kation zwischen industriellen Geräten (Sensoren,
Endschalter, Motorsteuerungen) und H-Pegel-Geräten
(Reglern) standardisiert. DeviceNet-Systeme können mittels
Peer-to-Peer-Kommunikation in einer Master-Follower­Konfiguration oder einer verteilten Steuerungsarchitektur
eingesetzt werden.
Die DeviceNet-Schnittstelle ist für den Datenaustausch mit
jedem Master ausgelegt, der den DeviceNet-Standard
erfüllt.

VLT® DeviceNet MCA 104 ist geeignet für den Einsatz mit:

130B1102 (unbeschichtete Ausführung)

•

130B1202 (Ausführung mit verstärkter

•

Beschichtung)

VLT® HVAC Drive FC 102

•

VLT® AQUA Drive FC 202

•

VLT® AutomationDrive FC 301

•

VLT® AutomationDrive FC 302

•

Das VLT® DeviceNet MCA 104 Installationshandbuch

•

bietet Informationen zur Installation des
DeviceNet sowie zur Fehlersuche und -behebung.

Das VLT® DeviceNet MCA 104 Programmier-

•

handbuch bietet Informationen zur Konfiguration
des Systems, zur Steuerung des Frequenzum­richters, zum Parameterzugriff, zur
Programmierung, zur Fehlersuche und -behebung
sowie zu einigen typischen Anwendungsbei­spielen.

Zusätzliche Veröffentlichungen und Handbücher sind
verfügbar auf Danfoss. Siehe . www.danfoss.com/Busines-

sAreas/DrivesSolutions/Documentations/VLT+Technical
+Documentation.htm für Auflistungen.

1.3.2 Gelieferte Teile

Wenn die Feldbus-Option nicht werkseitig montiert ist,
werden folgende Elemente geliefert:

Feldbus-Option und Stecker

•

LCP-Träger

•

Frontabdeckungen (in verschiedenen Größen)

•

Aufkleber

•

Montagezubehör (einschließlich EMV-Halterung)

•

Installationshandbuch

•

2 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. MG33D503

Einführung Installationshandbuch

1.4 Zulassungen und Zertifizierungen

Weitere Zulassungen und Zertifizierungen sind verfügbar.
Wenden Sie sich für weitere Informationen an einen
lokalen Danfoss-Partner.

1.5 Entsorgung

Sie dürfen elektrische Geräte und Geräte
mit elektrischen Komponenten nicht
zusammen mit normalem Hausmüll
entsorgen.
Sammeln Sie sie separat gemäß den
lokalen Bestimmungen und den aktuell
gültigen Gesetzen und führen Sie sie dem
Recycling zu.

1.6 Symbole, Abkürzungen und
Konventionen

Abkürzung Definition

QUI Quittieren
BOC Bus Off Counter (Zähler der Busunterbre-

chungen)
BOOL Boolescher Ausdruck
CAN Controller Area Network
CSMA/CA Carrier Sense Multiple Access/Collision

Avoidance
COS Change of State (Zustandsänderung)
CTW Control Word (Steuerwort)
EDS Elektronisches Datenblatt
EMV Elektromagnetische Verträglichkeit
ETR Elektronisches Thermorelais
FIFO First In First Out
HF Hohe Frequenz
HPFB High Performance Field Bus (Hochleistungs-

Feldbus)
I/O Input/Output (Eingang/Ausgang)
ISO International Standards Organization
LCD Liquid Crystal Display
LED Light Emitting Diode
LSB Least Significant Bit (geringstwertiges Bit)
MAC-ID Media Access Control IDentifier
HIW Hauptistwert
MRV Main Reference Value (Hauptsollwert)
MSB Most Significant Bit (höchstwertiges Bit)
N/A Not applicable (Nicht verwendbar)
ODVA Open DeviceNet Vendor Association
OSI Open Systems Interconnection

Abkürzung Definition

PC Personal Computer
PCD Process Data (Prozessdaten)
PIW Peripheral Input Word
SPS Speicherprogrammierbare Steuerung
PNU Parameternummer
PPO Parameter-Prozessdatenobjekt
QW Peripheral Output Word
SINT Ganzzahl mit Vorzeichen
STW (ZSW) Zustandswort
Frequenzum­richter
UDINT Doppelte Ganzzahl ohne Vorzeichen
UNIT Ganzzahl ohne Vorzeichen
USINT Kurze Ganzzahl ohne Vorzeichen

Tabelle 1.1 Symbole und Abkürzungen

Drehzahlveränderbarer Antrieb

Konventionen

Nummerierte Listen zeigen Vorgehensweisen.
Aufzählungslisten zeigen weitere Informationen und
Beschreibung der Abbildungen.
Kursivschrift bedeutet:

Querverweise

•

Links

•

Parametername

•

1 1

MG33D503 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. 3

Sicherheit

VLT® DeviceNet MCA 104

2 Sicherheit

22

2.1 Sicherheitssymbole

WARNUNG

Dieses Handbuch verwendet folgende Symbole:

WARNUNG

Weist auf eine potenziell gefährliche Situation hin, die zu
schweren oder tödlichen Verletzungen führen kann.

VORSICHT

Weist auf eine potenziell gefährliche Situation hin, die zu
leichten oder mittleren Verletzungen führen kann. Die
Kennzeichnung kann ebenfalls als Warnung vor
unsicheren Verfahren dienen.

HINWEIS

Weist auf eine wichtige Information hin, z. B. eine
Situation, die zu Geräte- oder sonstigen Sachschäden
führen kann.

2.2 Qualifiziertes Personal

Der einwandfreie und sichere Betrieb des Frequenzum­richters setzt fachgerechten und zuverlässigen Transport
voraus. Lagerung, Installation, Bedienung und Instand­haltung müssen diese Anforderungen ebenfalls erfüllen.
Nur qualifiziertes Fachpersonal darf dieses Gerät installieren
oder bedienen.

Qualifiziertes Fachpersonal wird als geschulte Mitarbeiter
definiert, die gemäß den einschlägigen Gesetzen und
Vorschriften zur Installation, Inbetriebnahme und Instand­haltung von Betriebsmitteln, Systemen und Schaltungen
berechtigt ist. Ferner muss das qualifizierte Personal mit
allen Anweisungen und Sicherheitsmaßnahmen gemäß
diesem Produkthandbuch vertraut sein.

Sicherheitsmaßnahmen

2.3

WARNUNG

HOCHSPANNUNG

Bei Anschluss an Versorgungsnetzeingang, DC-Stromver­sorgung oder Zwischenkreiskopplung führen
Frequenzumrichter Hochspannung. Erfolgen Installation,
Inbetriebnahme und Wartung nicht durch qualifiziertes
Personal, kann dies zum Tod oder zu schweren Verlet­zungen führen.

Ausschließlich qualifiziertes Personal darf Instal-

•

lation, Inbetriebnahme und Wartung
vornehmen.

UNERWARTETER ANLAUF

Bei Anschluss des Frequenzumrichters an Versor­gungsnetz, DC-Versorgung oder Zwischenkreiskopplung
kann der angeschlossene Motor jederzeit unerwartet
anlaufen. Ein unerwarteter Anlauf im Rahmen von
Programmierungs-, Service- oder Reparaturarbeiten kann
zu schweren bzw. tödlichen Verletzungen oder zu
Sachschäden führen. Der Motor kann über einen
externen Schalter, einen Feldbus-Befehl, ein Sollwertein­gangssignal, über ein Tastendruck an LCP oder LOP, eine
Fernbedienung per MCT 10 Konfigurationssoftware­Software oder nach einem quittierten Fehlerzustand
anlaufen.
Verhindern Sie ein unerwartetes Starten des Motors:

Trennen Sie den Frequenzumrichter vom Netz.

•

Drücken Sie [Off/Reset] am LCP, bevor Sie

•

Parameter programmieren.

Frequenzumrichter, Motor und alle

•

angetriebenen Geräte müssen vollständig
verkabelt und montiert sein, wenn Sie den
Frequenzumrichter an Versorgungsnetz, DC­Versorgung oder Zwischenkreiskopplung
anschließen.

WARNUNG

ENTLADEZEIT

Der Frequenzumrichter enthält Zwischenkreiskonden­satoren, die auch bei abgeschaltetem Frequenzumrichter
geladen sein können. Das Nichteinhalten der
angegebenen Wartezeit nach dem Trennen der Stromver­sorgung vor Wartungs- oder Reparaturarbeiten kann zum
Tod oder zu schweren Verletzungen führen.

Stoppen Sie den Motor.

•

Trennen Sie die Netzversorgung und alle

•

externen DC-Zwischenkreisversorgungen,
einschließlich externer Batterie-, USV- und DC­Zwischenkreisverbindungen mit anderen
Frequenzumrichtern.

Trennen oder verriegeln Sie den PM-Motor.

•

Führen Sie Wartungs- oder Reparaturarbeiten

•

erst nach vollständiger Entladung der Konden­satoren durch. Die notwendige Wartezeit finden
Sie im entsprechenden Produkthandbuch,
Kapitel 2 Sicherheit des jeweiligen Frequenzum­richters.

4 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. MG33D503

Sicherheit Installationshandbuch

WARNUNG

GEFAHR DURCH ABLEITSTRÖME

Die Erdableitströme überschreiten 3,5 mA. Eine nicht
vorschriftsmäßige Erdung des Frequenzumrichters kann
zum Tod oder zu schweren Verletzungen führen.

Lassen Sie die ordnungsgemäße Erdung der

•

Geräte durch einen zertifizierten Elektroinstal­lateur überprüfen.

WARNUNG

GEFAHR DURCH ANLAGENKOMPONENTEN!

Ein Kontakt mit drehenden Wellen und elektrischen
Betriebsmitteln kann zu schweren Personenschäden oder
sogar tödlichen Verletzungen führen.

Stellen Sie sicher, dass Installations-,

•

Inbetriebnahme- und Wartungsarbeiten
ausschließlich von geschultem und qualifi­ziertem Personal durchgeführt wird.

Alle Elektroarbeiten müssen den VDE-

•

Vorschriften und anderen lokal geltenden
Elektroinstallationsvorschriften entsprechen.

Befolgen Sie die Anweisungen in diesem

•

Dokument.

2 2

VORSICHT

GEFAHR BEI EINEM INTERNEN FEHLER

Ein interner Fehler im Frequenzumrichter kann zu
schweren Verletzungen führen, wenn der Frequenzum­richter nicht ordnungsgemäß geschlossen wird.

Stellen Sie vor dem Anlegen von Netzspannung

•

sicher, dass alle Sicherheitsabdeckungen
angebracht und ordnungsgemäß befestigt sind.

MG33D503 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. 5

130BD866.10

≥ 200mm

2

1

Installation

3 Installation

VLT® DeviceNet MCA 104

3.1 Sicherheitshinweise

33

Siehe Kapitel 2 Sicherheit für allgemeine Sicherheits­hinweise.

HINWEIS

Wenn das Feldbuskabel ein Motor- oder Bremswiders­tandskabel kreuzt, stellen Sie sicher, dass die Kabel in
einem Winkel von 90° kreuzen.

3.2 EMV-gerechte Installation

Befolgen Sie für eine EMV-gerechte Installation die
Anweisungen im relevanten Produkt- und Projektierungs-
handbuch des Frequenzumrichters. Weitere
Installationsrichtlinien finden Sie im Feldbus-Master­Handbuch des SPS-Zulieferers.

3.3 Erdung

Stellen Sie sicher, dass alle Stationen, die im

•

Feldbus-Netzwerk angeschlossen sind, mit
demselben Erdpotenzial verbunden sind. Wenn
die Abstände zwischen den Stationen im Feldbus­Netzwerk groß sind, verbinden Sie die einzelnen
Stationen mit demselben Erdpotenzial. Installieren
Sie Ausgleichskabel zwischen den Systemkompo­nenten.

Stellen Sie eine Erdverbindung mit niedriger HF-

•

Impedanz her, zum Beispiel durch Montage des
Frequenzumrichters an einer leitfähigen
Rückwand.

Halten Sie die Erdungskabel so kurz wie möglich.

•

Stellen Sie eine Verbindung zwischen Kabelab-

•

schirmung und Frequenzumrichter mithilfe der
Metallkabelverschraubung oder der beigefügten
Klemmen her.

Verwenden Sie Kabel mit hoher Litzenzahl, um

•

elektrische Störungen zu vermindern.

Kabelführung

3.4

1 Feldbuskabel
2 90° kreuzen

Abbildung 3.1 Kabelführung

HINWEIS

EMV-STÖRUNGEN

Verwenden Sie abgeschirmte Kabel für Motor- und
Steuerkabel und trennen Sie Kabel für Feldbus­Kommunikation, Motorkabel und Bremswiderstand in der
Installation. Die Nichtbeachtung dieser Vorgabe kann zu
nicht vorgesehenem Verhalten oder reduzierter Leistung
der Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungs- und Motorkabeln sowie Steuerlei­tungen ist erforderlich. Für Leistungsgrößen über 315 kW
ist es empfehlenswert, den Mindestabstand auf 500 mm
zu erhöhen.

6 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. MG33D503

Montage

3.5

1. Überprüfen Sie, ob die Feldbus-Option bereits im
Frequenzumrichter montiert ist. Wenn diese
bereits montiert ist, fahren Sie mit Schritt 6 fort.
Wenn diese nicht montiert ist, fahren Sie mit
Schritt 2 fort.

2. Entfernen Sie das LCP oder die Blindabdeckung
vom Frequenzumrichter.

3. Verwenden Sie einen Schraubendreher, um die
Frontabdeckung und den LCP-Träger zu
entfernen.

130BD260.10

1

2

4

3

130BD862.10

130BD863.10

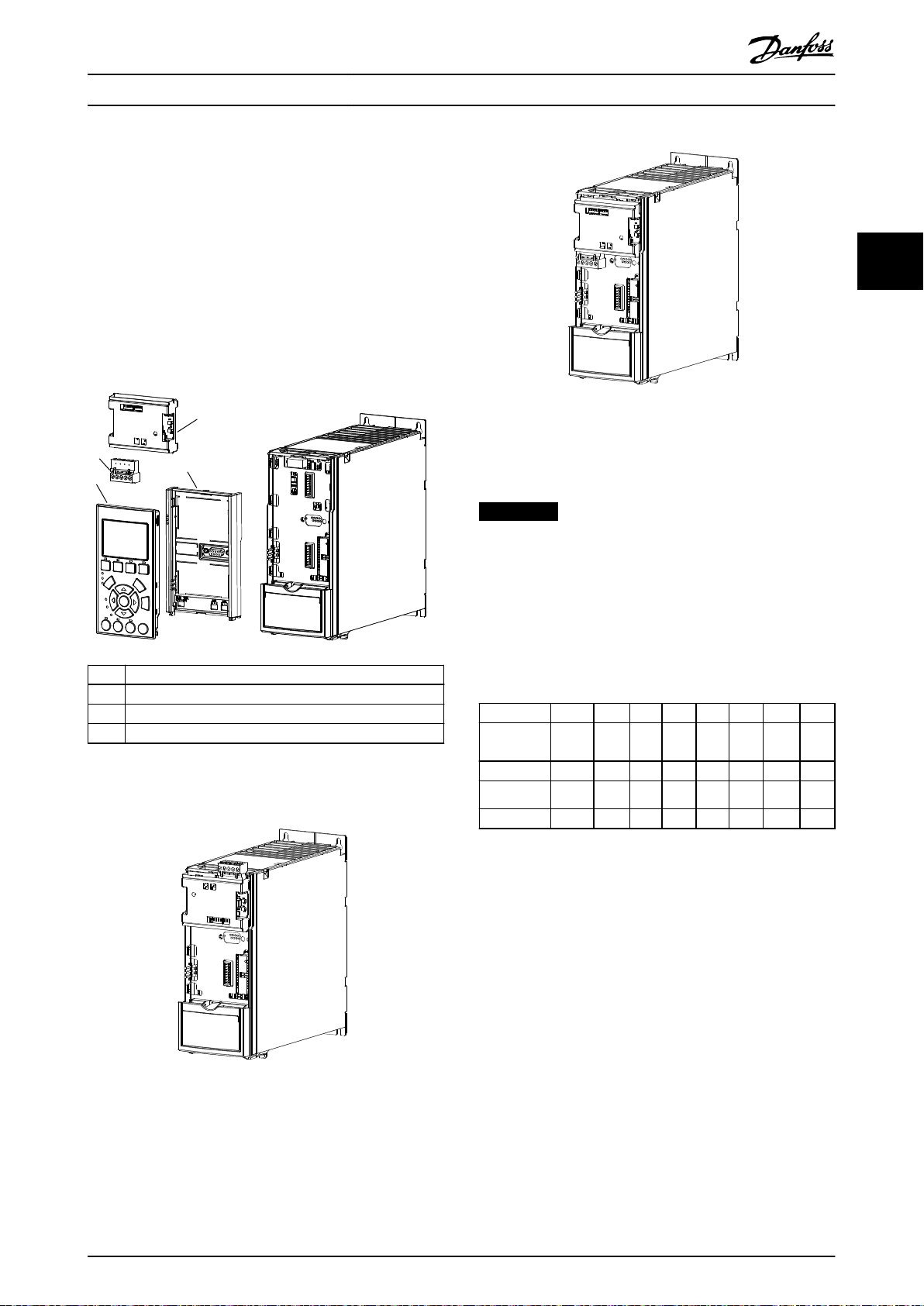

Installation Installationshandbuch

4. Montieren Sie die Feldbus-Option. Montieren Sie
die Option an der oberen Kabeleinführung mit
nach oben weisendem Stecker (siehe
Abbildung 3.3) bzw. an der unteren Kabelein­führung mit nach unten weisendem Stecker
(siehe Abbildung 3.4). Wenn eine MCB-Option
installiert ist, ist nur eine obere Kabeleinführung
möglich.

5. Entfernen Sie die Aussparung aus dem neuen
LCP-Träger.

6. Montieren Sie den neuen LCP-Träger.

3 3

Abbildung 3.4 Untere Kabeleinführung: Option mit nach unten
weisendem Stecker montiert

3.6 Einstellung der Adressschalter

HINWEIS

Schalten Sie die Stromversorgung ab, bevor Sie die
Adressschalter einstellen. Die Adressänderung wird beim
nächsten Einschalten aktiv.

1 LCP
2 LCP-Träger
3 Feldbus-Option
4 Anschluss

Abbildung 3.2 Explosionszeichnung

Stellen Sie die Adressschalter ein, um der Option eine
eindeutige ID zuzuweisen. Wählen Sie einen Adressen­bereich gemäß Tabelle 3.1 zwischen 0 und 63
(Werkseinstellung 63) ein.

Schalter 8 7 6 5 4 3 2 1

Adressenwert- - +32 +16 +8 +4 +2 +1

5 - - OFF OFF OFF ON OFF ON
20 - - OFF ON OFF ON OFF OFF

35 - - ON OFF OFF OFF ON ON

Tabelle 3.1 Einstellungen für die Adressschalter

Weisen Sie alternativ über Parameter 10-02 MAC-ID Adresse
eine eindeutige ID zu. Stellen Sie zur Einstellung der
Adresse über Parameter 10-02 MAC-ID Adresse sicher, dass
alle Adressschalter auf „ON“ eingestellt sind. Wenn Sie die
Adresse bereits mithilfe der Adresshardware-Schalter
eingestellt haben, ist der in Parameter 10-02 MAC-ID Adresse
angezeigte Adresswert „schreibgeschützt“.

Abbildung 3.3 Obere Kabeleinführung: Option mit nach oben
weisendem Stecker montiert

MG33D503 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. 7

Installation

VLT® DeviceNet MCA 104

33

Abbildung 3.6 ODVA „Thin Cable“-Querschnitt

3.7.2 Verdrahtung

Abbildung 3.5 Position und Sequenz der Adressschalter

3.7 Elektrische Installation

3.7.1 Kabelspezifikationen

Baudrat
e
[kBaud]
Max. pro

125 500

250 250 78
500 100 39

Tabelle 3.2 Kabellängen

Max. gesamte
Kabellänge [m]

Verwenden Sie die Kabel gemäß den ODVA-

•

Spezifikationen.

Beachten Sie, dass es sich bei dem ODVA-

•

„Flachkabel“ um einen ungeschirmten Kabeltyp
handelt und dass dieses nicht für die
Verwendung mit Frequenzumrichtern geeignet
ist.

Abzweiglänge

Abzweigung [m]

6

Kumulativ
max. [m]

156

Verdrahtung für Gehäusetypen A1-A3

1. Montieren Sie den Feldbusstecker an der Feldbus­Option (Klemmen V-, CAN_L, Drain, CAN_H, V+).
Montieren Sie für die obere Kabeleinführung die
mitgelieferte EMV-Halterung mit 2 Schrauben an
der Oberseite des Frequenzumrichters.

2. Bereiten Sie das Feldbuskabel vor, indem Sie
einen Teil der Kabelisolierung abisolieren, sodass
der Kabelschirm Kontakt mit der EMV-Halterung
hat. Halten Sie das ungeschirmte Kabel so kurz
wie möglich. Informationen zu den technischen
Daten finden Sie in Kapitel 3.7.1 Kabelspezifika-
tionen.

3. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.8.

4. Führen Sie das abisolierte Kabel zwischen den
Metallfederklemmen durch, um eine mechanische
Befestigung zu schaffen und elektrischen Kontakt
zwischen Abschirmung und Erde herzustellen.

8 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. MG33D503

130BD877.10

1

2

5 4 3 2 1

130BE259.10

Installation Installationshandbuch

1 Kabelschirm
2 EMV-Halterung (nur für obere Kabeleinführung verwendet)

Abbildung 3.7 Verkabelung für Gehäusetypen A1-A3

DeviceNet-Abschluss

Installieren Sie die Abschlusswiderstände an den Enden der
Busleitung. Montieren Sie den Widerstand zwischen
Klemme 2 (CAN_L) und Klemme 4 (CAN_H).
Die Widerstände haben die folgende Spezifikation: 121
Ohm, 1 % Metallschicht, 1/4 Watt

3 3

Abbildung 3.9 Abschlusswiderstand montiert

Abzweigkabel

Alternativ zum Spleißen von 2 Hauptleitungen im Stecker
an der Steuerkarte können Sie eine DeviceNet-Verteilerbox
oder einen T-Stecker verwenden. Für diese Installation ist
optional ein Abzweigkabel erhältlich. Bestellnummer des
Abzweigkabels: 195N3113. Es handelt sich um einen
Steckverbinder, Micro-Typ, mit drehbarer Kupplungsmutter,
in einen Micro Device-Port einpassbar.

TP-Nr. Anschluss Farbe Bezeichnung

1 V- schwarz GND
2 CAN_L Blau CAN LOW
3 Drain (freiliegend) Abschirmung
4 CAN_H Weiß CAN HIGH
5 V+ Rot +24 V

Abbildung 3.8 Feldbus-Kabelklemmenanschlüsse

Abbildung 3.10 Abzweigkabel

Verkabelungsverfahren für Gehäusetypen A4-A5, B1-B4
und C1-C4

1. Drücken Sie das Kabel durch die Kabelverschrau­bungen.

2. Montieren Sie den Feldbusstecker an der Feldbus­Option (Klemmen V-, CAN_L, Drain, CAN_H, V+).

3. Bereiten Sie das Feldbuskabel vor, indem Sie
einen Teil der Kabelisolierung abisolieren. Halten
Sie das ungeschirmte Kabel so kurz wie möglich.
Informationen zu den technischen Daten finden
Sie in Kapitel 3.7.1 Kabelspezifikationen.

4. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.8.

5. Befestigen Sie den Kabelschirm mit einer
Kabelschelle oder einem Kabelbinder an der
Metallgrundplatte, siehe Abbildung 3.11.

6. Ziehen Sie die Kabelverschraubungen fest.

MG33D503 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. 9

130BD864.10

130BC527.10

Installation

VLT® DeviceNet MCA 104

33

Abbildung 3.11 Verkabelung für Gehäusetypen A4-A5, B1-B4
und C1-C4

Verkabelungsverfahren für Gehäusetypen D, E und F

1. Montieren Sie den Feldbusstecker an der Feldbus­Option (Klemmen V-, CAN_L, Drain, CAN_H, V+).

2. Bereiten Sie das Feldbuskabel vor, indem Sie
einen Teil der Kabelisolierung abisolieren. Halten
Sie das ungeschirmte Kabel so kurz wie möglich.
Informationen zu den technischen Daten finden
Sie in Kapitel 3.7.1 Kabelspezifikationen.

3. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.8.

4. Befestigen Sie den Kabelschirm mit einer
Kabelschelle oder einem Kabelbinder an der
Metallgrundplatte, siehe Abbildung 3.12.

5. Befestigen Sie das Kabel und verlegen Sie dieses
mit anderen Steuerleitungen in der Einheit, siehe
Abbildung 3.12.

Abbildung 3.12 Verdrahtung für Gehäusetypen D, E und F

Wiederanbau der Abdeckung

3.8

1. Montieren Sie die neue Frontabdeckung und das
LCP.

2. Kleben Sie den Aufkleber mit dem korrekten
Produktnamen auf die Frontabdeckung auf.

Anlegen der Netzversorgung

3.9

Befolgen Sie zur Inbetriebnahme des Frequenzumrichters
die Anweisungen im Produkthandbuch des Frequenzum­richters. Der Frequenzumrichter erkennt automatisch die
DeviceNet-Schnittstelle. Eine neue Parametergruppe
(Gruppe 10-XX) erscheint.

Überprüfung der

3.10
Netzwerkverkabelung

1. Wenn Sie die Adresse nicht über die Adress­schalter eingestellt haben, wechseln Sie zur
Einstellung der Adresse zu Parameter 10-02 MAC-
ID Adresse.

2. Schließen Sie diesen an einen laufenden
DeviceNet-Master an.

3. Überprüfen Sie, dass die Netzwerkverkabelung
korrekt ist.

10 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. MG33D503

Fehlersuche und -behebung Installationshandbuch

4 Fehlersuche und -behebung

4.1 Warnungen und Alarmmeldungen

HINWEIS

Eine Übersicht über die Warn- und Alarmtypen sowie
eine vollständige Liste der Warnungen und Alarme
finden Sie im entsprechenden Produkthandbuch.

Alarmwort, Warnwort und DeviceNet-Warnwort zeigt das
Display des Frequenzumrichters im Hex-Format an. Wenn
mehr als ein Alarm bzw. eine Warnung vorhanden ist, zeigt
das Display die Summe aller Alarme oder Warnungen an.
Sie können Alarmwort, Warnwort und DeviceNet-Warnwort
auch unter Verwendung der seriellen Schnittstelle in

Parameter 16-90 Alarmwort, Parameter 16-92 Warnwort und
Parameter 16-05 Hauptistwert [%] anzeigen.

4.2 Fehlersuche und -behebung

4 4

4.2.1 LED-Status

Die beiden zweifarbigen LED an der DeviceNet-Karte
zeigen den Status der DeviceNet-Kommunikation an:

Die untere LED (NS) zeigt den Netzstatus an.

•

Die obere LED (MS) zeigt den Modulstatus an.

•

Zustand Zweifarbige LED Status

Keine
Netzver­sorgung
Gerät
betriebsbereit

Standby Grün Sie müssen die DeviceNet-

Geringfügiger
Fehler

Nicht
behebbarer
Fehler
Selbsttest Grün Die DeviceNet-Option befindet sich im

Off Die Option wird nicht mit Strom versorgt.

Grün Die DeviceNet-Option arbeitet im

Rot Behebbarer Fehler.

Rot Nicht behebbarer Fehler, ggf. Austausch

Rot

MS Obere linke LED
NS Untere linke LED

Abbildung 4.1 LED-Bedienteil DeviceNet MCA 104

Normalzustand.

Option aufgrund einer fehlenden,
unvollständigen oder falschen Konfigu­ration erneut konfigurieren.

erforderlich.

Selbsttestmodus.

Tabelle 4.1 LED: Modulstatus (MS)

MG33D503 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. 11

Fehlersuche und -behebung

Zustand Zweifarbige LED Status

Kein Strom/
Nicht am
Netz
Am Netz,
nicht
verbunden
Am Netz und
angeschlosse

44

n
Verbindungs­Timeout

Kritischer
Zwischen­kreisfehler

Tabelle 4.2 LED: Netzwerkstatus (NS)

Off Die Option hat den Test „MAC-ID

Grün Die Option ist am Netz, jedoch keinem

Grün Die DeviceNet-Option ist am Netz und

Rot Eine oder mehrere I/O-Verbindungen

Rot

VLT® DeviceNet MCA 104

duplizieren“ noch nicht abgeschlossen
oder wird ggf. nicht mit Strom versorgt.

Master zugewiesen.

mit einem Master verbunden.

befinden sich im Timeout-Zustand.

4.2.2 Es besteht keine Kommunikation zum
Frequenzumrichter.

Wenn keine Kommunikation mit dem Frequenzumrichter
möglicht ist, führen Sie folgende Kontrollen durch:

1. Überprüfen Sie, dass die Verkabelung korrekt ist.
Überprüfen Sie, ob die Kabel an den korrekten
Klemmen angeschlossen sind, wie in
Abbildung 3.8 angezeigt.

2. Überprüfen Sie, dass der Busanschluss an beiden
Enden terminiert ist.
Ist dies nicht der Fall, terminieren Sie den
Busanschluss mit den Terminierungswiderständen
an den ersten und letzten Knoten.

12 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. MG33D503

Index Installationshandbuch

Index

A

Abgeschirmtes Kabel............................................................................. 6

Abkürzung................................................................................................. 3

Ableitstrom................................................................................................ 5

Abzweigkabel........................................................................................... 9

Adressschalter................................................................................... 7, 10

Alarm......................................................................................................... 11

Alarmwort............................................................................................... 11

Anlegen der Netzversorgung.......................................................... 10

B

Bestimmungsgemäße Verwendung................................................ 2

D

DeviceNet-Abschluss............................................................................. 9

E

Elektrische Installation.......................................................................... 8

Elektrische Störungen........................................................................... 6

EMV-gerechte Installation................................................................... 6

EMV-Störungen........................................................................................ 6

Entladezeit................................................................................................. 4

Erdung......................................................................................................... 6

Explosionszeichnung............................................................................. 7

N

Netzwerkverkabelung........................................................................ 10

Q

Qualifiziertes Personal........................................................................... 4

S

Sicherheit................................................................................................... 5

Symbol........................................................................................................ 3

U

Unerwarteter Anlauf.............................................................................. 4

V

Verdrahtung.............................................................................................. 8

W

Warnung.................................................................................................. 11

Warnwort................................................................................................. 11

Z

Zertifizierungen....................................................................................... 3

Zulassungen.............................................................................................. 3

Zusätzliche Materialien......................................................................... 2

Zwischenkreiskopplung....................................................................... 4

H

Hochspannung........................................................................................ 4

K

Kabelklemmenanschlüsse................................................................... 9

Kabellänge................................................................................................. 8

Kabellängen-Spezifikationen............................................................. 8

Konvention................................................................................................ 3

L

LED............................................................................................................... 3

LED-Bedienteil....................................................................................... 11

LED-Status............................................................................................... 11

M

Mitgelieferte Teile................................................................................... 2

Montage..................................................................................................... 6

Motorkabel................................................................................................ 6

MG33D503 Danfoss A/S © Rev. 03/2015 Alle Rechte vorbehalten. 13

Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, dass diese
vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen der angemessenen und zumutbaren Änderungen an seinen
Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind
Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten.

Danfoss A/S
Ulsnaes 1
DK-6300 Graasten
vlt-drives.danfoss.com

130R0303 MG33D503 Rev. 03/2015

*MG33D503*
