Спецификация
Контроллеры PLUS+1®
MC050-120 и MC050-122
Управление мобильными машинами
Контроллеры MC050-120 и MC050-122 входят в
семейство гибких, высокопроизводительных,
расширяемых и экономичных устройств PLUS+1,
предназначенных для управления мобильными
машинами Это контроллеры общего назначения,
которые можно использовать как в составе
распределенной системы управления
оборудованием, с развитой логикой каждого
узла, так и в качестве автономных контроллеров.
Основные сведения
В контроллере MC050-120 используются
32-разрядный процессор Cortex-M3 с
исключительно высокой скоростью реализации
операций за один цикл и встроенная флэшпамять 512 КБ. Контроллер MC050-122 имеет
программный ключ, позволяющий применять
разработанную компанией Danfoss
интегрированную графическую среду разработки
(GUIDE) в задачах управления оборудованием.
Файл HWD с программным обеспечением GUIDE
используется в обоих контроллерах.
Характеристики
y Контроллеры программируются с помощью
интегрированной графической среды
разработки PLUS+1 GUIDE
y 50 контактов: (1) разъем типа Deutsch® DRC
y 32-разрядный ARM-процессор Cortex-M3,
рабочая частота — 120 МГц
y Энергонезависимая память типа FRAM
y 12-разрядный аналого-цифровой
преобразователь
y 24 входа
– (6) универсальных (ЦифрВх/АналогВх/
ЧастВх), определяются пользователем,
возможные варианты:
Аналоговый: с настраиваемым
диапазоном, 0–5,25 В пост. тока (с
защитой от выхода за пределы
диапазона) или 0–36 В пост. тока
Цифровой: по высокому уровню (5 В
пост. тока), по низкому уровню (0 В пост.
тока) или по среднему уровню (2,5 В
пост. то ка)
Частотный (синхронизация): от 1 Гц до
10 кГц
– 10 цифровых (ЦифрВх), настраиваются
по высокому уровню (5 В пост. тока) или
по низкому уровню (0 В пост. тока)
– (4) цифровых/аналоговых (ЦифрВх/
АналогВх), определяются
пользователем, возможные варианты:
AI00000156ru-RU0101 • Апр. 2014 г.
Цифровой: по высокому уровню (5 В
пост. тока), по низкому уровню (0 В пост.
тока) или по среднему уровню (2,5 В
пост. то ка)
Аналоговый: 0–5,25 В пост. тока или 0–36
В пост. тока
– (2) аналоговых (АналогВх/ТемпВх/
СопрВх), 0–5,25 В пост. тока или 0 – 10
000 Ом
– (2) аналоговых с фиксированным
диапазоном (АналогВх/Экран CAN):
0–5,25 В пост. тока или контакт для
экрана CAN
y 14 выходов
– (6) универсальных (ШИМВых/ЦифрВых/
PVGВых), определяются
пользователем, возможные варианты:
Цифровой: (3 А), настраивается как
питающий или питаемый токовый
сигнал
ШИМ: (30–4000 Гц), настройка с
использованием обратной связи или
без нее, управление по току
Аналоговое напряжение: ШИМ без
обратной связи, частота — 4000 Гц
– Любой выход ШИМВых/ЦифрВых/
PVGВых можно использовать для
подачи опорного напряжения на один
клапан PVG
Создание программы
Пользователи могут разрабатывать программы
для контроллеров MC050-120 и MC050-122 с
помощью среды PLUS+1 GUIDE. Средаразработки
на базе Microsoft® Windows® имеет удобный,
проверенный на практике редактор
графического программирования, загрузчик
программ и инструмент для отладки и
диагностики.
– (6) цифровых (ЦифрВых), 3 А,
настраиваются только как питающий
токовый сигнал
– (2) цифровых / питание PVG (ЦифрВых/
PVGПитание), 3 А, задаются
пользователем; одинЦифрВых/PVG Pwr
может питать до трех клапанов PVG
y Питание 9–36 В пост. тока, с внутренним
контролем
y 2 порта CAN 2.0 B, аналоговый вход с
фиксированным диапазоном может быть
настроен как контакт для экрана
y Питание для внешних датчиков 5 В пост.
тока (до 500 мА), с внутренней
регулировкой
y 2 светодиодных индикатора, управляются
пользователем
y 3 способа крепления: вертикальное,
торцевое или боковое
y Контроллер MC050-122 содержит
программный ключ, необходимый для
запуска разработанного компанией Danfoss
прикладного программного обеспечения
для управления оборудованием
y Соответствие правилам СЕ
Компания Danfoss не несет ответственности за возможные ошибки в каталогах, брошюрах и другой печатной продукции. Компания Danfoss сохраняет за собой право вносить изменения в
изделия без предварительного уведомления. Это также относится к уже заказанным изделиям, при условии что внесение таких изменений не повлияет на согласованные спецификации.
Все торговые марки, использованные в данном издании, являются собственностью соответствующих компаний. Название Danfoss и логотип Danfoss являются торговыми марками компании
Danfoss A/S. Все права защищены.
Danfoss
Power Solutions (US) Company
2800 East 13th Street
Ames, IA 50010, USA
Тел.: +1 515 239 6000
Danfoss
Building #22, No. 1000 Jin Hai Rd

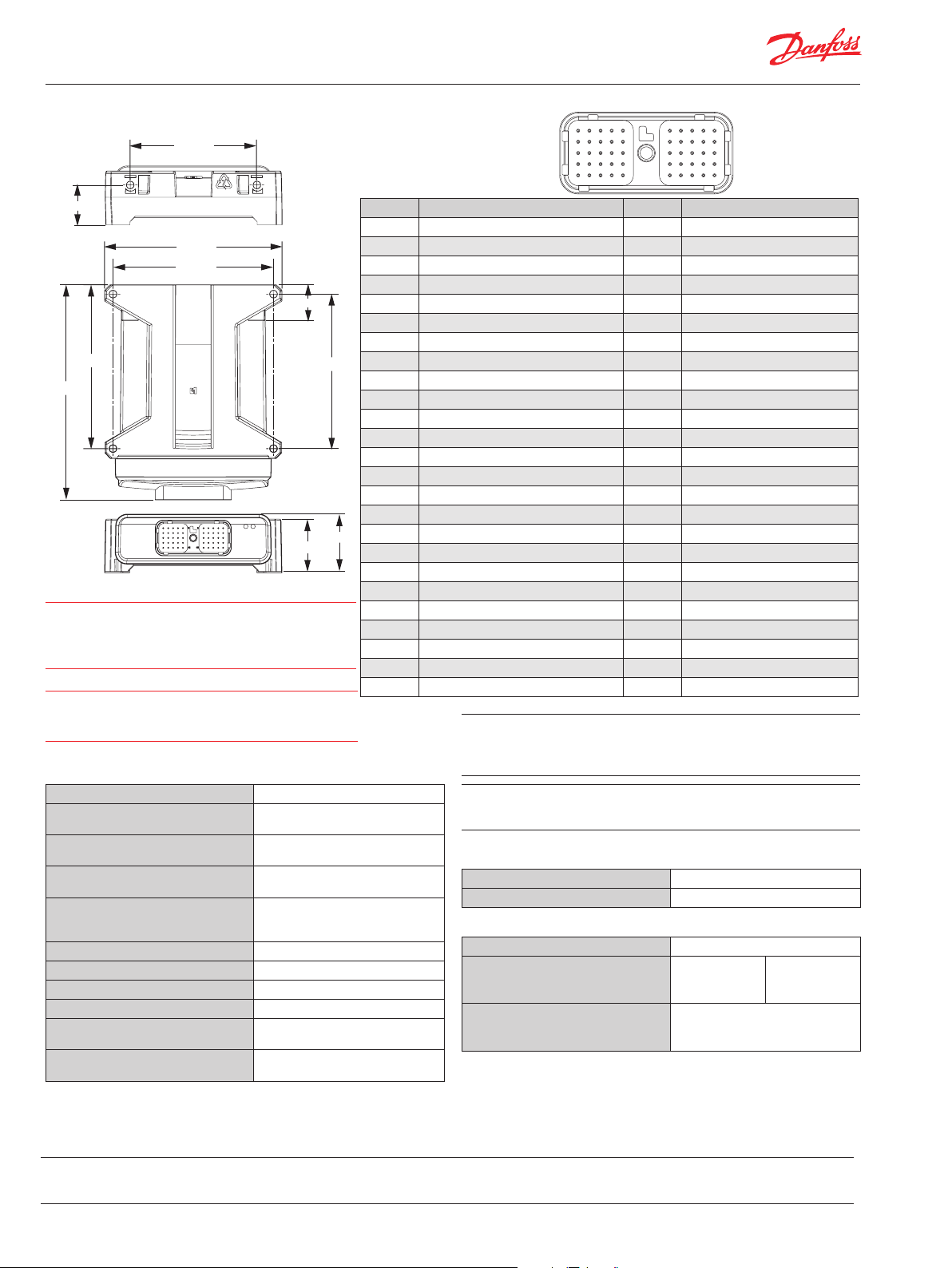

Спецификация PLUS+1® Контроллер MC050-120 и MC050-122
Размеры и назначение контактов
Установочные размеры в миллиметрах [дюймах] MC050-120 и
MCO50-122
114.4 [4.50]
Разъем
35.7 [1.41]
159.7 [6.29]
144.5 [5.69]
32.4 [1.27]
147.5 [5.81]
193.8 [7.63]
139.11 [5.50]
47.1 [1.85]
ВНИМАНИЕ!
Возможно повреждение печатной платы. Все
положительные контакты питания должны быть
подключены к положительному выводу
аккумуляторной батареи.
ВНИМАНИЕ!
Это необслуживаемое устройство. Вскрытие
Клемма Назначение Клемма Назначение
C1-P1 «-» питания C1-P26 ЦифрВх/АналогВх/ЧастВх
C1-P2 «+» питания C1-P27 ЦифрВх/АналогВх/ЧастВх
C1-P3 «+» CAN0 C1-P28 ЦифрВх/АналогВх/ЧастВх
C1-P4 «-» CAN0 C1-P29 ЦифрВх/АналогВх/ЧастВх
C1-P5 АналогВх/Экран CAN0 C1- P30 ЦифрВх/АналогВх/ЧастВх
C1-P6 ЦифрВх C1-P31 АналогВх/ТемпВх/СопрВх
C1-P7 ЦифрВх C1-P32 АналогВх/ТемпВх/СопрВх
C1-P8 «+» питания датчика, 5 В пост. тока C1-P33 ЦифрВых
C1-P9 «-» питания датчика C1-P34 ЦифрВых
C1-P10 ЦифрВх C1-P35 ЦифрВых
C1-P11 ЦифрВх C1-P36 ЦифрВых
C1-P12 ЦифрВх C1-P37 ЦифрВых
C1-P13 ЦифрВх C1-P38 ЦифрВых
C1-P14 ЦифрВх C1-P39 ЦифрВых/ПитаниеPVG
C1-P15 ЦифрВх C1-P40 ЦифрВых/ПитаниеPVG
C1-P16 ЦифрВх C1-P41 ШИМВых/ЦифрВых/PVGВых
C1-P17 ЦифрВх C1-P42 ШИМВых/ЦифрВых/PVGВых
51.6 [2.03]
C1-P18 ЦифрВх/АналогВх C1-P43 ШИМВых/ЦифрВых/PVGВых
C1-P19 ЦифрВх/АналогВх C1-P44 ШИМВых/ЦифрВых/PVGВых
2197A
C1-P20 «+» CAN1 C1- P45 ШИМВых/ЦифрВых/PVGВых
C1-P21 «-» CAN1 C1-P46 ШИМВых/ЦифрВых/PVGВых
C1-P22 АналогВх/Экран CAN1 C1-P47 «+» питания
C1-P23 ЦифрВх/АналогВх C1-P4 8 «+» питания
C1-P24 ЦифрВх/АналогВх C1-P49 «+» питания
C1-P25 ЦифрВх/АналогВх/ЧастВх C1-P50 «+» питания
корпуса устройства приведет к аннулированию
гарантии.
Технические характеристики
Параметры изделия
Напряжение питания 9–36 В пост. тока
Температура эксплуатации
(окружающая)
Температура хранения от -40 °C до 85 °C [от -40 °F до
Температура
программирования
Класс защиты IP
(с присоединенной ответной
частью разъема)
Номинальные значения ЭМИ/РЧИ 100 В/м
Вес 0,53 кг [1,16 фунта]
Вибростойкость IEC 600 68-2-64
Ударостойкость IEC 60068-2-27 test Ea
Максимальный ток, питающий
токовый сигнал
Максимальный ток, питаемый
токовый сигнал
AI00000156ru-RU0101 • Апр. 2014 г. www.danfoss.com © Danfoss A/S, 04.2014 г.
от -40 °C до 70 °C [от -40 °F до
158 °F]
185 ° F]
от 0 °C до 70 °C [от 32 °F до 158
°F]
IP 67
40 А
8 А
Danfoss
Power Solutions GmbH & Co. OHG
Krokamp 35
D-24539 Neumünster, Germany
Тел.: +49 4321 871 0
50-контактный разъем MC050-120 и MC050-122
12345
11 12 13 14 15
2524232221
3534333231
4544434241
678910
16 17 18 19 20
3029282726
4039383736
5049484746
2198B
Соблюдайте осторожность при подключении ответной части
разъема. Схемы расположения контактов соответствуют
разъемам устройства.
Полная техническая информация компании Danfoss доступна
на веб-сайте www.danfoss.com
Номер изделия по каталогу
MC 050 -120 1113 0 956
MC 050 -122 1113 0 957
Номера сопутствующих изделий по каталогу
Сетевой шлюз CG150 (CAN/USB) 10104136
Ответный разъем типа DEUTSCH
в сборе
PLUS+1 GUIDE,
лицензия на одного
пользователя
Danfoss
Power Solutions ApS
Nordborgvej 81
DK-6430 Nordborg, Denmark
Тел.: +45 7488 2222
10102024
(от 16 до 20
AWG)
1010094 6
(от 20 до 24
AWG)
1010100 0
Power Solutions Trading
(Shanghai) Co. Ltd.
Jin Qiao, Pudong New District
Shanghai, China 201206
Тел.: +86 21 3418 5200
Loading...
