Danfoss MBT 3560 Data sheet [pl]

Karta katalogowa
Czujniki temperatury z wbudowanym przetwornikiem do zastosowań przemysłowych
MBT 3560
W czujnikach temperatury typu MBT 3560 połączyliśmy technologię zastosowaną w naszych standardowych czujnikach temperatury oraz system podłączeń elektrycznych stosowany w przetwornikach ciśnienia MBS z nowo opracowanym układem elektronicznym, dzięki czemu powstały kompaktowe czujniki temperatury z wbudowanym przetwornikiem sygnału.
MBT 3560 mogą być stosowane w trudnych warunkach przemysłowych, w których niezbędny jest niezawodny, solidny i dokładny pomiar temperatury. Dostępne są wersje z szeroką gamą przyłączy i podłączeń elektrycznych oraz wersja z przedłużeniem o długości 33 mm i możliwością pomiaru temperatur do 200 °C.
Charakterystyka
• Do pomiaru i regulacji temperatury w aplikacjach wymagających trwałości i dokładności
• Tuleja ochronna wykonana ze stali nierdzewnej (AISI 316)
• Sygnał wyjściowy: 4 – 20 mA lub ratiometryczny 10 – 90%
• Szeroka gama przyłączy i podłączeń elektrycznych
• Kompaktowa konstrukcja
• Zakres temperatury: -50 – 200 °C
• Stały wkład pomiarowy
• Czujnik typu Pt 1000
© Danfoss | DCS (im) | 2016.12
IC.PD.P30.B9.49 | 520B7503 | 1
Karta katalogowa | Czujniki temperatury z wbudowanym przetwornikiem do zastosowań przemysłowych, MBT 3560
Dane techniczne
Specyfikacja
Przyłącze Patrz strona 3
Zakres pomiaru temperatury -50 – 200 °C
Minimalna rozpiętość zakresu pomiarowego 25 °C
Sygnał wyjściowy 4 – 20 mA lub ratiometryczny 10 – 90%

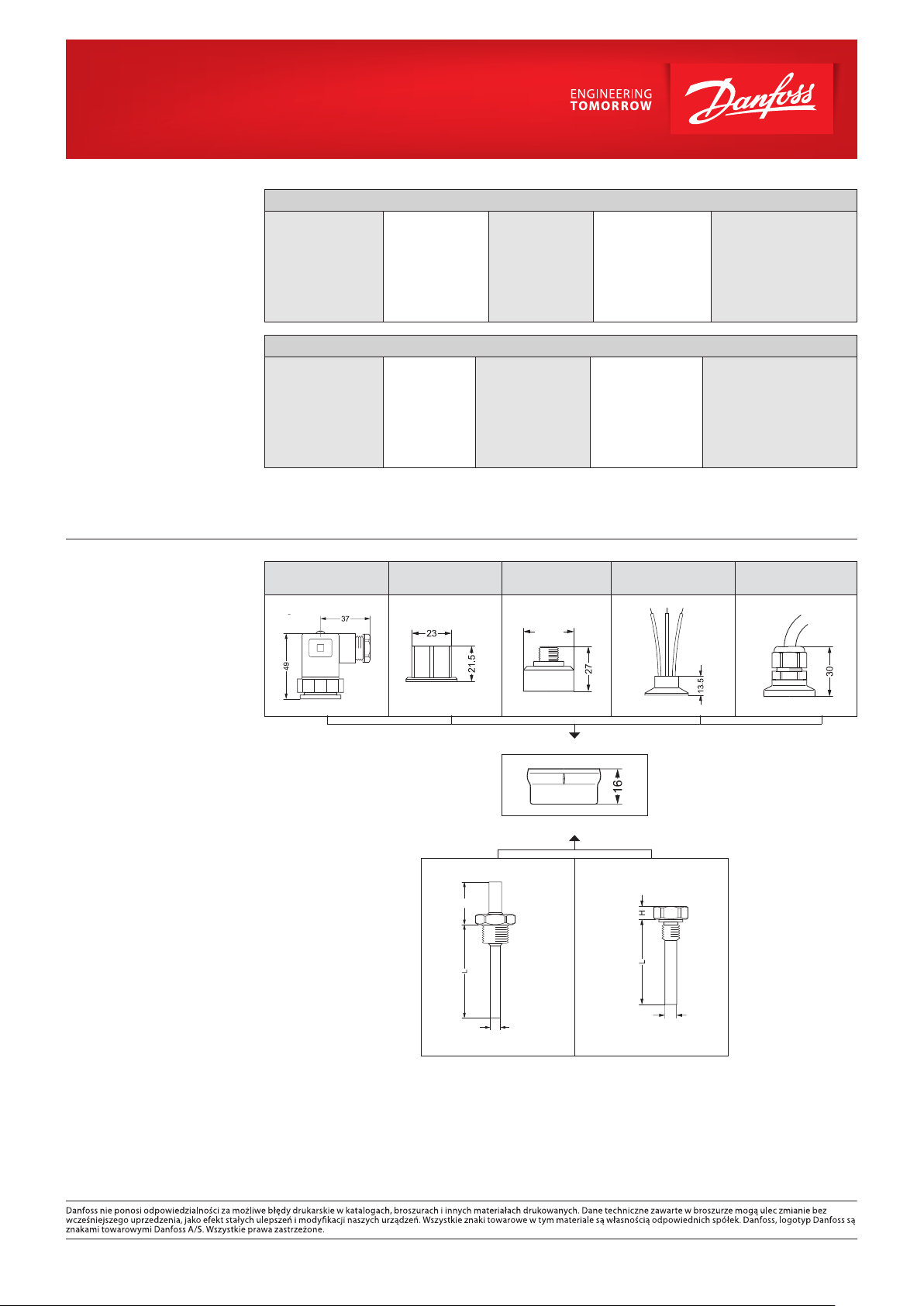

Podłączenie elektryczne Patrz strona 4
Czasy reakcji
Czasy reakcji (orientacyjne)
Woda 0,2 m/s Powietrze 1 m/s
ø8 mm
t
0,5
t
0,9
t
0,5
t
10 s 35 s 95 s 310 s
Dokładność
Maks. ciśnienie zewnętrzne
< ±0,5% zakresu (typ.)
< ±1,0% zakresu (maks.)
100 bar
Charakterystyka elektryczna
Sygnał wyjściowy (zabezpieczony przeciwzwarciowo)
4 – 20 mA Ratiometryczny, 10 – 90% Uzas
Napięcie zasilające [U (zabezpieczenie przed zmianą biegunowości)
Pobór prądu < 4 mA przy 5 V DC
Rezystancja izolacji
Wpływ napięcia zasilającego < ±0,05% zakresu/10 V
Prąd graniczny 30 mA
Impedancja wyjściowa < 25 Ω
Obciążenie [RL] RL<(US-10) / (0,02 A) Ω RL> 5 kΩ przy 5 V d.c
]
zas
10 – 30 V DC
> 100 MΩ przy
100 V DC
4,75 – 8 V DC
5 V DC (znamionowe)
> 100 MΩ przy
100 V DC
0,9
Warunki pracy
Temperatura medium (bez przedłużania maks. 120 °C) -50 – 200°C
1
Temperatura układu elektronicznego
)
-40 – 85°C
Temperatura przechowywania -50 – 85°C
Emisja zakłóceń elektromagnetycznych EN 61000-6-3
Odporność na zakłócenia elektromagnetyczne EN 61000-6-2
Odporność na drgania
Odporność na uderzenia
Sinusoidalne 15,9 mm-pp, 5 Hz – 25 Hz
4 g, 25 Hz – 2 kHz IEC 60068-2-6
Losowe 7,5 g
, 5 Hz – 1 kHz IEC 600868-2-34, IEC 60068-2-36
ms
Uderzenie 500 g/1 ms IEC 60068-2-27
Swobodny upadek IEC 60068-2-32
Stopień ochrony (w zależności od podłączenia elektrycznego) Patrz strona 4
1)
Temperatura układu elektronicznego zależy od temperatury medium, długości przedłużenia, temperatury otoczenia i stopnia
wentylacji.
Charakterystyka mechaniczna
Materiały
Mające kontakt z medium
Obudowa
Wkład pomiarowy stały
Masa (w zależności od modelu) 0,1 – 0,15 kg
Nr 1.4571 (AISI 316 Ti)
Nr 1.4404 (AISI 316 L)
2 | 520B7503 | IC.PD.P30.B9.49
© Danfoss | DCS (im) | 2016.12
