资料表
集成变送器的工业用温度传感器
MBT 3560
MBT 3560 结合了我们的标准温度传感器技术和
来自 MBS 压力传感器的电气连接，一款带内置
变送模块的紧凑型温度传感器。
MBT 3560 适用于对于高可靠性、耐用性和准确
性有严格要求的工业应用环境。我们提供多种
多样的压力与电气连接。可提供33毫米扩展长
度，在不损坏内置电子元件的情况下测量温度
最高可达 200 °C。
特点
y 适用于对高可靠性、耐用性和准确性有严格
要求的工业应用环境
y 所有金属外壳零件均采用不锈钢材料
（AISI 316）
y 输出信号：4 – 20 mA 或比率电压 10 – 90%
y 多种多样的压力与电气连接
y 超紧凑型设计
y 温度范围 -50 – 200 °C
y 对于无法排空系统介质的应用，可提供传感
器套管
y 基于 Pt 1000 技术
© Danfoss | DCS (im) | 2016.12
IC.PD.P30.B9.41 | 520B7501 | 1
资料表 | 集成变送器的工业用温度传感器, MBT 3560
技术参数
主要规格
工艺接口
测量范围
最小范围
输出信号
电气连接
参阅第3页
在 -50 – 200 °C 内任意组合
25 °C
4 – 20 mA 或比率电压 10 – 90%
参阅第 4 页
性能
参考响应时间
水 0.2 m/s 空气 1 m/s
ø8 mm
t
0.5
t
t
0.9
0.5
10 s 35 s 95 s 310 s
精确度
保护套管最高承载压力
< ± 0.5% FS（典型）
< ± 1.0% FS（最高）
100 bar
电气规格
标称输出信号（带短路保护）
4 – 20 mA 比率电压 10 - 90% 电源电压
供电电压[US]，带极性保护 10 – 30 V DC
供电 – 电流 – < 4 mA（5 V DC）
绝缘阻抗
电源电压依赖度
电流限制
输出阻抗
> 100 MΩ，
100 V DC
< ± 0.05% FS/10 V –
30 mA –
– < 25 Ω
负载 [RL] RL<(US-10) / (0.02 A) ohm RL> 5 kohm（5 V DC）
4.75 – 8 V DC
5 V DC（标称）
> 100 MΩ，
100 V DC
t
0.9
环境条件
介质温度（无扩展长度，最高 120 °C） -50 – 200 °C
电子元件温度
运输温度范围
EMC – 发射 EN 61000-6-3
EMC – 抗扰 EN 61000-6-2
抗振稳定性
抗冲击
防护等级（取决于电气连接）
1)
电子元件温度取决于介质温度、扩展长度、环境温度和空气流速。
1
)
-40 – 85 °C
-50 – 85 °C
正弦 15.9 mm-pp, 5 Hz – 25 Hz –
4 g, 25 Hz – 2 kHz IEC 60068-2-6
随机 7.5 g
, 5 Hz – 1 kHz IEC 600868-2-34, IEC 60068-2-36
ms
冲击 500 g/1 ms IEC 60068-2-27
自由下落
IEC 60068-2-32
参阅第4页
机械特性
材质：
接触介质部件
外壳
测量插头 固定
净重（取决于设计）
W.no.1.4571 (AISI 316 Ti)
W.no.1.4404 (AISI 316 L)
0.1 – 0.15 kg
2 | 520B7501 | IC.PD.P30.B9.41
© Danfoss | DCS (im) | 2016.12
资料表 | 集成变送器的工业用温度传感器, MBT 3560
订购标准
MBT 3560 型
测量范围 传感器设置
-50 – 200 °C
输出信号
4 – 20 mA
比率电压...10 – 90%
保护管，W.no.1.4571 (AISI 316 TI)
抗酸钢，ø8 mm (-50 – 200 °C)
扩展长度
无
33 mm
插入长度
0050 mm 0050 电气连接
0080 mm 0080
0100 mm 0100
0120 mm 0120
0150 mm 0150
0200 mm 0200
0250 mm 0250
0
0
1
0
0
1
传感器
1
4
5
6
A
9
1 1 0
1 1 5
1 2 0
4 1 5
4 2 0
9 9 9
0
1
2
7
9
插头 EN 175301-803, Pg 9
插头、AMP 普通屏蔽、J 系列、外螺纹、不含内螺纹插头
屏蔽电缆，2 m
插头、IEC 947-5-2、M12 × 1、外螺纹、不含内螺纹插头
跨线
其它
0 – 100 °C
0 – 150 °C
0 – 200 °C
-50 – 150 °C
-50 – 200 °C
其它
连接尺寸
G 1/4 A
G 3/8 A
G ½ A
½ – 14 NPT
其它
首选型号
可选择非标准组合，但有最低起
订数量的要求。关于更多详情，
请联系您当地的丹佛斯办事处
电气连接
EN 175301-803
IP65 IP67 IP67 IP67 IP67
含玻纤的
聚酰胺，PA 6.6
AMP 普通屏蔽
J 系列（外螺纹）
含玻纤的
聚酰胺，PA 6.6
IEC 947-5-2
M12 × 1
防护等级
材料
含玻纤的
聚酰胺，PA 6.6
飞线 2 m 屏蔽电缆
含玻纤的
聚酰胺，PA 6.6
PUR
© Danfoss | DCS (im) | 2016.12
IC.PD.P30.B9.41 | 520B7501 | 3
针脚 1：+ 电源
针脚 2：÷ 电源
针脚 3：未使用
接地：未连接至
MBT 外壳
针脚 1：+ 电源
针脚 2：÷ 电源
针脚 3：输出
接地：未
连接
至 MBT 外壳
电气连接，4–20 mA 输出（双芯线）
针脚 1：+ 电源
针脚 2：÷ 电源
针脚 3：未使用
电气连接，比率电压（三芯线）10 – 90%
针脚 1：+ 电源
针脚 2：÷ 电源
针脚 3：输出
针脚 1：+ 电源
针脚 2：未使用
针脚 3：未使用
针脚 4：÷ 电源
针脚 1：+ 电源
针脚 2：未使用
针脚 3：输出
针脚 4：÷ 电源
红线：+ 电源
黑线：÷ 电源
红线：+ 电源
黑线：÷ 电源
蓝线：输出
红线：+ 电源
白线：÷ 电源
红/黑线：未使用
屏蔽电缆：未连接至
MBT 外壳
红线：+ 电源
白线：÷ 电源
红/黑线：输出
屏蔽电缆：未连接
至 MBT 外壳

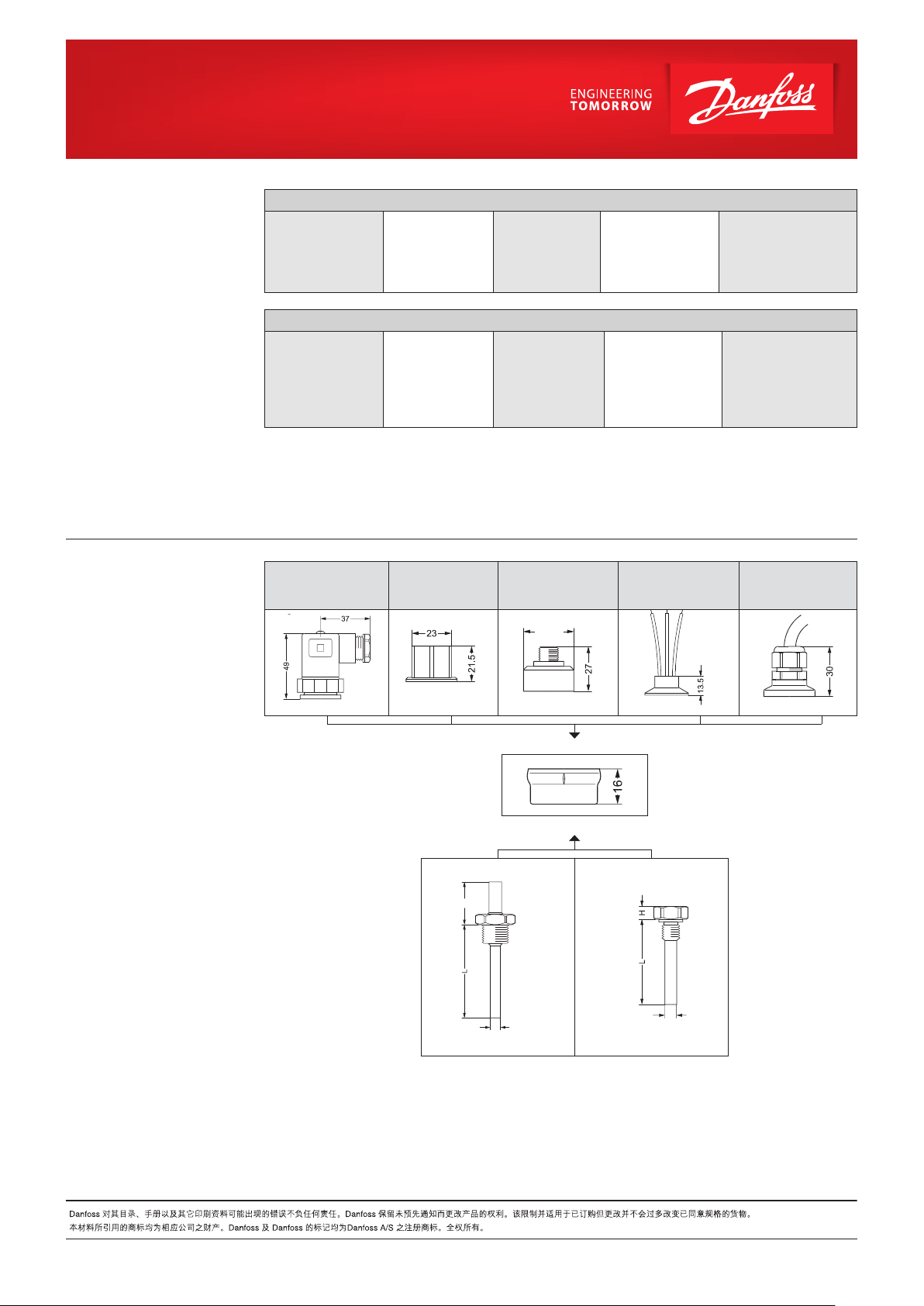

尺寸
EN 175301-803,
Pg 9
AMP 普通屏蔽
J 系列（外螺
纹）
E
IEC 947-5-2
M12 × 1，4 针脚
Ø30.5
Ø8
飞线
Ø8
2 m 屏蔽电缆
© Danfoss | DCS (im) | 2016.12
E = 延长长度 = 33毫米
L = 插入长度
H = 9 毫米
IC.PD.P30.B9.41 | 520B7501 | 4
