Datový list
Teplotní čidlo
MBT 3252
Teplotní čidlo pro velké zatížení určené pro
regulaci teploty chladicí vody, mazacích olejů,
hydraulických olejů a chladicích zařízení v mnoha
průmyslových aplikacích.
Toto teplotní čidlo využívá standardizovaný
snímací prvek Pt 100, díky čemuž poskytuje
spolehlivé a přesné měření.
Vyměnitelná měřicí vložka je vybavena
silikonovým kabelem, aby bylo čidlo vysoce odolné
vůči vibracím.
Čidlo MBT 3252 je standardně vybaveno B-hlavicí.
V případě potřeby lze objednat převodník
(MBT 9110) jako nedílnou součást čidla MBT 3252.
Vlastnosti • Vyměnitelná měřicí vložka
• Plynná nebo kapalná média, např. vzduch,
plyn, pára, voda nebo olej.
• Odpor nebo signál 4 – 20 mA
• Pro max. teplotu medií 200 °C
• Snímací prvek Pt se silikonovým kabelem
• Může být použito s 2- nebo 3vodičovým
připojením
• K dispozici s vestavěným převodníkem
• K dispozici i verze pro lodní aplikace – MBT 5252
© Danfoss | DCS (im) | 2016.08
IC.PD.P30.U2.48 | 520B7446 | 1
Datový list | Teplotní čidlo, MBT 3252
Technické údaje
Všeobecné údaje MBT 3252
Rozsah měření -50 – 200 °C
Snímací prvek Pt 100
Pouzdro čidla ø10 × 2 mm
Vzduch 25 m/s
Povolená rychlost média
Pára 25 m/s
Voda 3 m/s
Procesní připojení G ½ A
Max. utahovací moment 50 Nm
Doba odezvy
Indikativní doby odezvy
Typ Pouzdro čidla
Voda 0,2 m/s Vzduch 1 m/s
t
0,5
t
0.9
t
0,5
t
0.9
MBT 3252 ø10 × 2 mm 14 s 42 s 110 s 390 s
Mechanické a provozní parametry
Max. teplota 1)
Tolerance čidla EN 60751 třída B: ± (0,3 + 0,005 × t)
Odolnost vůči vibracím
Stupeň krytí IP65 podle IEC 60529
Kabelový vstup hlavice B Pg 16
Převodník teploty
MBT 9110
1
) Teplotu převodníku ovlivňuje teplota média, teplota prostředí a ventilace v okolním prostředí. Pokud teplota převodníku
překročí maximální povolenou hodnotu, převodník se musí vložit do samostatného pouzdra, viz popis v samostatném
datovém listu pro MBT 9110.
Prostředí: 90 °C pro čidla bez převodníku teploty
Převodník: 85 °C pro čidla s převodníkem teploty
t = teplota média,
číselná hodnota
Náraz: 100 g / 6 ms
Vibrace:
4 g sinusová funkce 5 – 200 Hz,
naměřené zrychlení podle IEC 60068-2-6
Napájecí napětí: 8 – 35 V DC
Výstup: 4 – 20 mA
2 | 520B7446 | IC.PD.P30.U2.48
Materiály
Pouzdro čidla přicházející do styku s médii W.no. 1.4571 (AISI 316 Ti)
Procesní připojení přicházející do styku s médii W.no. 1.4404 (AISI 316 L)
Prodlužovací kus W.no. 1.4571 (AISI 316 Ti)
Převlečná matice Niklovaná mosaz
Připojovací hlavice Tlakově litý hliník
© Danfoss | DCS (im) | 2016.08
Datový list | Teplotní čidlo, MBT 3252
Standardní uspořádání
Typ MBT 3252 0 0 1 1 – – 0 2 0 – 0 1 1 0
Rozsah měření, snímací prvek
-50 – 200 °C
0 1 0
Nastavení převodníku,
konec rozsahu
100 °C
Snímací prvek
1 x Pt 100
Pouzdro čidla, W.nr. 1.4571 (AISI316Ti)
Kyselinovzdorná ocel, ø10 mm (-50 – 200 °C)
Prodlužovací kus
50 mm
Délka vložky
50 mm
100 mm
150 mm
200 mm
250 mm
Připojovací hlavice
B (IP65)
Procesní připojení
G1/2A
0 1
1
0
1 G
0 0 5 0
0 1 0 0 0
0 1 5 0
0 2 0 0
0 2 5 0 0
0
2
Nastavení převodníku, začátek rozsahu
0 °C
Snímač typu svorkovnice
Žádný
Standardní
Připojení
2vodičové, 3 svorky
Tolerance
EN 60751 třída B
© Danfoss | DCS (im) | 2016.08
IC.PD.P30.U2.48 | 520B7446 | 3

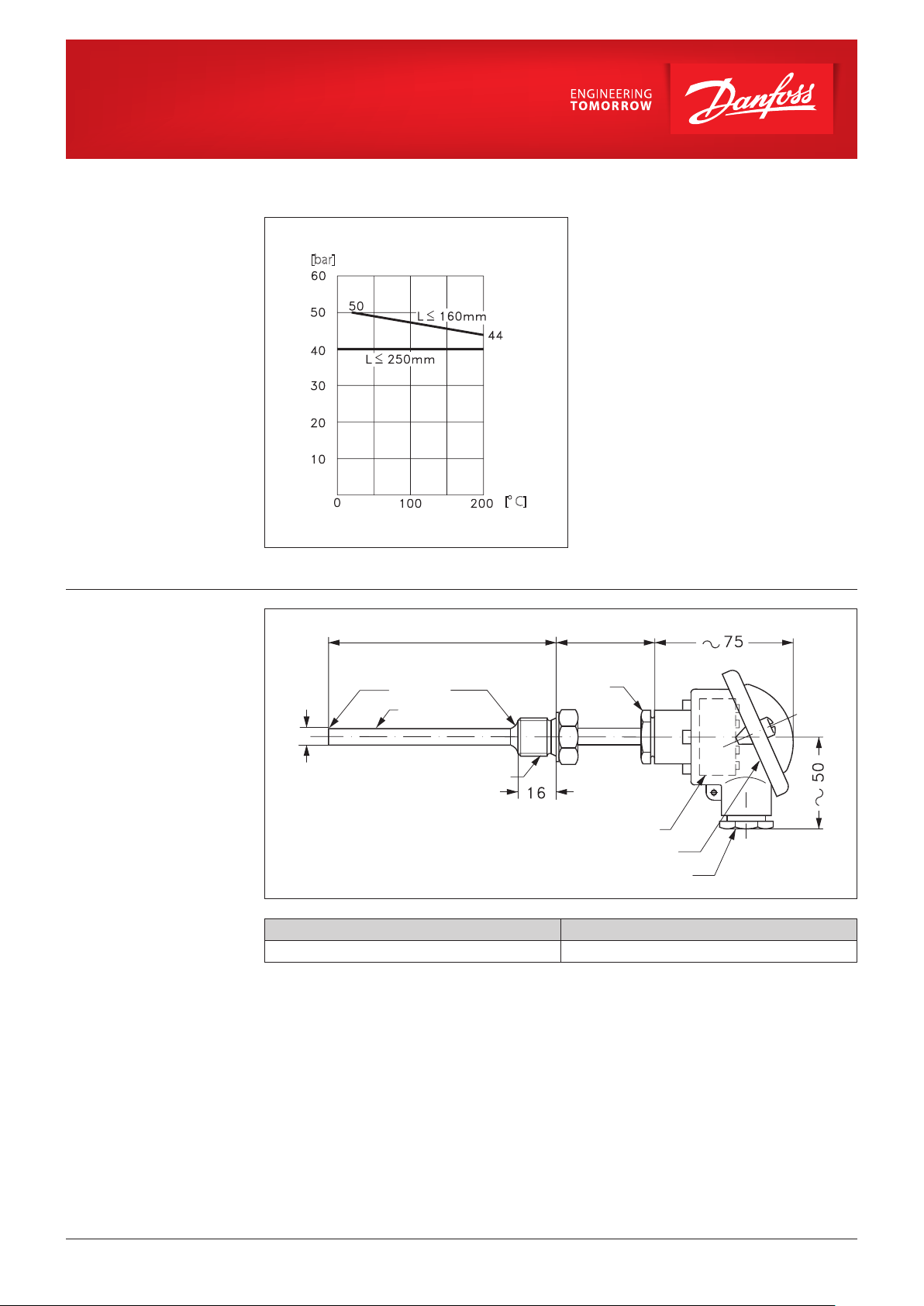

Technické údaje
Rozměry [mm]
Max. zatížení na pouzdru čidla podle DIN 43763
ø10 x 2
[bar]
[o C]
L = délka vložky
Délka vložky Délka prodlužovacího kusu
Převlečná
Svar
Pouzdro čidla
Procesní připojení
matice
ø10 x 2
Převodník typu MBT 9110, jako svorkovnice
Připojovací hlavice, typ B
Pg 16
Procesní připojení G ½ A
Rozměr klíče HEX 27
© Danfoss | DCS (im) | 2016.08
IC.PD.P30.U2.48 | 520B7446 | 4
