Datový list
Snímače teploty
MBT 3250
Snímače teploty pro velké zatížení určená pro
regulaci teploty chladicí vody, mazacích olejů,
hydraulických olejů a chladicích zařízení v mnoha
průmyslových a námořních aplikacích.
Tyto snímače teploty využívají standardizované
snímací prvky Pt 100 nebo Pt 1000, díky čemuž
poskytují spolehlivé a přesné měření.
Všechny tři typy snímačů lze na vyžádání dodat s
prvky NTC / PTC.
MBT 5250 s vyměnitelnou měřicí vložkou jsou
standardně vybaveny konektory Pg 9, podle
normy EN 175302-803-A.
Verze pro nízké teploty (-50 – 200 °C) je vybavena
měřicí vložkou se silikonovým kabelem, aby byl
snímač vysoce odolný vůči vibracím.
Vlastnosti
• Plynná nebo kapalná média, např. vzduch,
plyn, pára, voda nebo olej.
• Teplota média až do 200 °C
• Snímací prvek Pt 100 nebo Pt 1000
• 1 nebo 2 prvky
• Lze použít s 2- nebo 3vodičovým připojením
• Pozlacené konektory s kolíky a se zdířkami
• S vyměnitelnou měřicí vložkou
© Danfoss | DCS (im) | 2017.03
IC.PD.P30.V1.48 | 520B7718 | 1
Datový list | Snímače teploty, Typ MBT 3250
Technické údaje
Všeobecné údaje
Rozsah měření -50 – 200 °C
Snímací prvek 1 nebo 2 x Pt 100, 1 nebo 2 x Pt 1000
Pouzdro snímače ø8 × 1 mm
Doba odezvy
Typ
Pouzdro
snímače
MBT 3250 s vyměnitelnou měřicí vložkou ø8 × 1 mm 9 s. 33 s. 95 s. 310 s.
Indikativní doby odezvy
Voda 0,2 m/s Vzduch 1 m/s
t
0.5
t
0.9
t
0.5
Materiály
Pouzdro snímače přicházející do styku s médii W.no. 1.4571 (AISI 316 Ti)
Procesní připojení W.no. 1.4404 (AISI 316 L)
Prodlužovací kus W.no. 1.4571 (AISI 316 Ti)
Spojka Niklovaná mosaz
Těsnění Silikon
Konektor EN 175301-803 PA 6.6 (max 125 °C)
Mechanické a provozní parametry
Tolerance snímače EN 60751 třída B: ± (0.3 + 0.005 × t) t = teplota média, číselná hodnota
Náraz: 100 g / 6 ms
Odolnost vůči vibracím
Vibrace:
Stupeň krytí IP65 podle normy IEC 60529
Kabelový vstup EN 175301-803 Konektor Pg 9, Pg 11 nebo Pg 13,5
4 g sinusová funkce 5–200 Hz, naměřené
zrychlení podle IEC 60068-2-6
t
0.9
2 | 520B7718 | IC.PD.P30.V1.48
© Danfoss | DCS (im) | 2017.03
Datový list | Snímače teploty, Typ MBT 3250
Standardní uspořádání
Type MBT 3250
Rozsah měření, snímací prvek Tolerance
-50 – 200 °C
Snímací prvek
1 × Pt 100
1 × Pt 1000 (pouze třída B)
2 × Pt 100
2 × Pt 1000 (pouze třída B)
Jiné
Pouzdro snímače, W.nr.1.4571 (AISI 316 Ti)
Kyselinovzdorná ocel, ø8 × 1mm
Jiné
Prodlužovací kus
Žádné
50 mm
Elektrické připojení Elektrické připojení
050 mm 050
080 mm 080
100 mm 100
150 mm 150
200 mm 200
250 mm 250
xx0 mm xx0
Upřednostňované provedení
0 0
0
1
2 0
3 1
9 2
0 5
9 9
Snímač
– –
0
1
EN 60751 třída B
9
3
4
0
1
2
3
8
A
B
C
9
Jiné
Procesní připojení
Žádné
G / A
G / A
/ – 14 NPT
G ¾ A
M18 × 1.5
Jiné
EN175301/803 kromě konektoru se zdířkami
EN175301/803 konektor Pg 9 (IP65)
EN175301/803 konektor Pg 11 (IP65)
EN175301/803 konektor Pg 13,5 (IP65)
ITT Canon 4 kolíky, pozlacené
EN175301/803 GL. konektor Pg 13,5 (IP 65) s pocínovanými kolíky
EN175301/803 konektor Pg 9 – 4 kolíky, bez uzemnění (IP65)
EN175301/803 konektor Pg 11 – 4 kolíky, bez uzemnění (IP65)
Jiné
© Danfoss | DCS (im) | 2017.03
IC.PD.P30.V1.48 | 520B7718 | 3
Datový list | Snímače teploty, Typ MBT 3250
Technické údaje
Max. teplota (prodl. kus „Žádné“)
Konektor EN 175301-803
o
[
C]
o
[
C]
Tm = teplota média
Tp = teplota pro elektrický konektor
TA = teplota prostředí
Poznámka: Pro prodlužovací kus s délkou 50 mm
neplatí žádná omezení až do teploty média 200 °C
a teploty prostředí 90 °C.

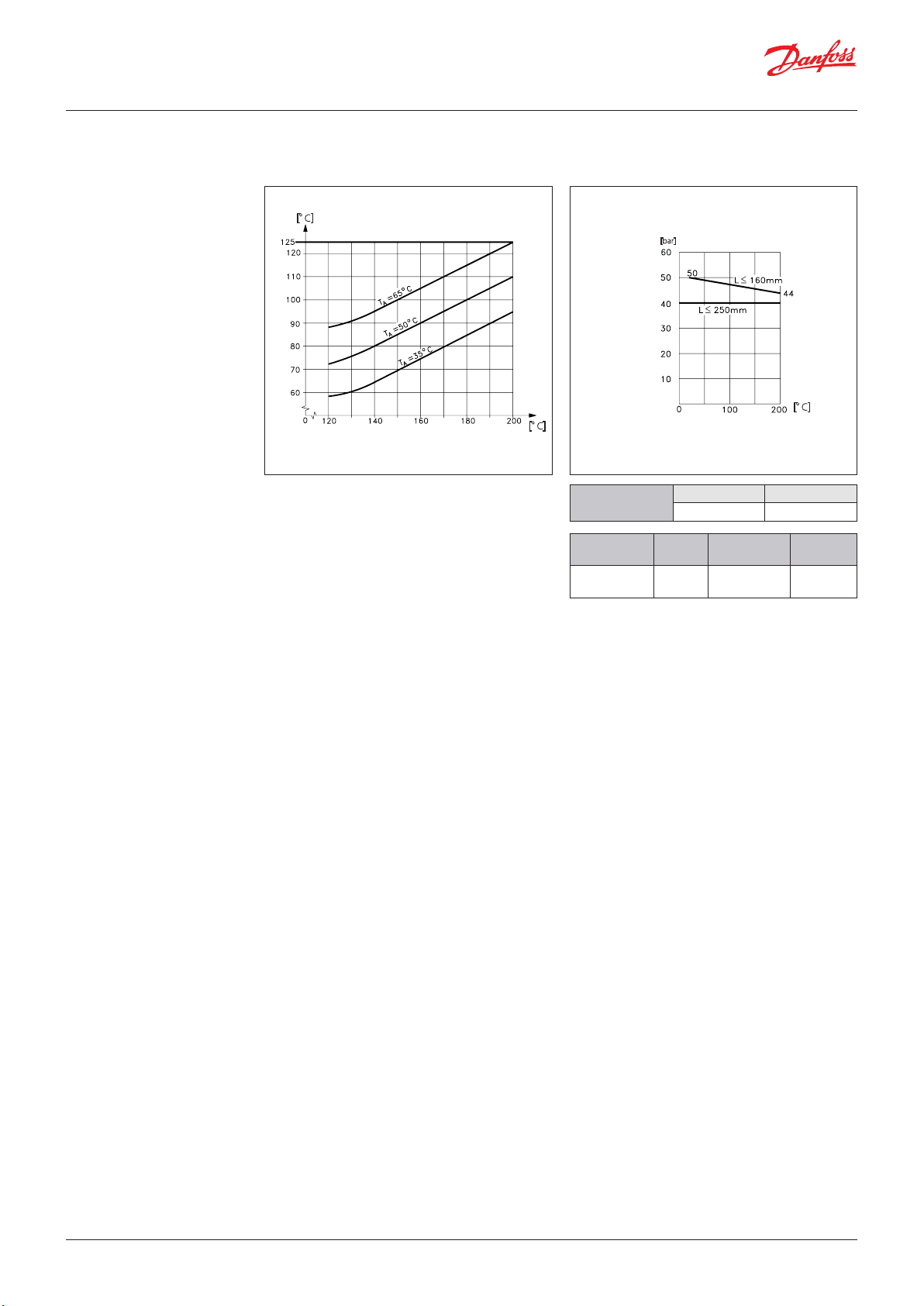

Max. zatížení na pouzdru snímače
(ø8 × 1, ø10 × 2) podle EN 175301-803
[bar]
L = délka vložkyL = délka vložky
Povolená
rychlost média
Procesní
připojení
Max. utahovací
moment
Vzduch Voda
25 m/s 3 m/s
G ¼ A
G ½ A
G ³⁄₈ A – M18
25 Nm 50 Nm 100 Nm
o
[
C]
G ¾ A
M24
4 | 520B7718 | IC.PD.P30.V1.48
© Danfoss | DCS (im) | 2017.03
Rozměry [mm]
33
34
39
50
Bez prodlužovacího kusu
Těsnění
A = prodlužovací kus
B = délka vložky
C = pouzdro čidla
D = procesní připojení
E = spojka
Elektrické připojení
S prodlužovacím kusem
Poznámka:
y Utahovací moment upevňovacího šroubu na
zadním konci připojovacího konektoru: 25 Ncm
y Utahovací moment spojky (poloha „E“):17 Nm
2-vodičový, 3 svorky
Konektory
34,5
Pg 13.5Pg 9, Pg 11
34,5
34,5
Všechny rozměry jsou uvedeny v milimetrech
Procesní
připojení
Rozměr klíče HEX 22 HEX 27 HEX 32
G ¼
G ¼ A – G ½ A
G ³⁄₈ A – M18
G ¾ A
M24
© Danfoss | DCS (im) | 2017.03
(Země není připojena)
IC.PD.P30.V1.48 | 520B7718 | 5
