Karta katalogowa
Czujniki temperatury
MBT 3250
Czujniki temperatury typu MBT przeznaczone są
do pomiaru i kontroli temperatury w instalacjach
przemysłowych.
W czujnikach zastosowano element pomiarowy
typu Pt100 lub Pt1000, zapewniający wiarygodny
i dokładny pomiar temperatury.
Czujniki MBT 3250 posiadają wymienny wkład
pomiarowy i standardowo dostarczane są z
wtykiem EN 175301-803-A.
Kabel wykonany z silikonu cechuje zwiększona
odporność na wibracje.
Charakterystyka
• Do gazów i cieczy takich jak powietrze,
para wodna, woda, olej
• Temperatura medium do 200 °C
• Element pomiarowy: Pt 100 lub Pt 1000
• Podłączenie: 2- lub 3-przewodowe
• Jeden lub dwa elementy pomiarowe
• Styki pozłacane
• Wymienny wkład pomiarowy
© Danfoss | DCS (im) | 2017.08
IC.PD.P30.V1.49 | 520B7719 | 1
Karta katalogowa | Czujniki temperatury, Typ MBT 3250
Dane techniczne
Specyfikacja
Zakres pomiarowy -50 do 200 °C
Element pomiarowy 1 lub 2 x Pt 100, 1 lub 2 x Pt 1000
Tuleja ochronna ø8 × 1 mm
Czasy reakcji
Typ
Tuleja
ochronna
MBT 3250 z wymiennym wkładem pomiarowym ø8 × 1 mm 9 s. 33 s. 95 s. 310 s.
Czasy reakcji (orientacyjne)
Woda 0.2 m/s Powietrze 1 m/s
t
0.5
t
0.9
t
0.5
Materiały
Tuleja ochronna W.no. 1.4571 (AISI 316 Ti)
Przyłącze W.no. 1.4404 (AISI 316 L)
Przedłużenie W.no. 1.4571 (AISI 316 Ti)
Nakrętka łącząca Mosiądz niklowany
Uszczelka Silikon
Wtyk EN 175301-803 PA 6.6 (maks.125 °C)
Charakterystyka mechaniczna
Tolerancja czujnika EN 60751 klasa B: ± (0.3 + 0.005 × t)
Wstrząsy 100 g / 6 ms
Odporność na drgania
Drgania
Stopień ochrony IP65 zgodnie z normą IEC 60529
Dławnica kablowa EN 175301-803 Pg 9, Pg 11 lub Pg 13.5
t = temperatura medium, wartość liczbowa
4 g, funkcja sinusoidalna 5–200 Hz, pomiar
zgodnie z normą IEC 60068-2-6
t
0.9
© Danfoss | DCS (im) | 2017.082 | 520B7719 | IC.PD.P30.V1.49
Karta katalogowa | Czujniki temperatury, Typ MBT 3250
Zamawianie
Typ MBT 3250
Zakres pomiaru Tolerancja
od -50 do 200 °C
Element pomiarowy
1 × Pt 100
1 × Pt 1000 (tylko klasa B)
2 × Pt 100
2 × Pt 1000 (tylko klasa B)
Inny
Tuleja ochronna (AISI 316 Ti)
Stal kwasoodporna, Ø8 × 1 mm
Inna
Długość przedłużenia
Brak
50 mm
Głębokość zanurzenia Podłączenia elektryczne
50 mm 050
80 mm 080
100 mm 100
150 mm 150
200 mm 200
250 mm 250
xx0 mm xx0
Wersje zalecane
0 0 EN 60751 klasa B
0
1
2 0
3 1
9 2
0 5
9 9
Czujnik
– –
0
1
9
3
4
0
1
2
3
8
A
B
C
9
Inna
Przyłącze
Brak
G / A
G / A
/ – 14 NPT
G ¾ A
M18 × 1.5
Inne
EN175301/803 bez wtyku
Wtyk EN175301/803 Pg 9 (IP65)
Wtyk EN175301/803 Pg 11 (IP65)
Wtyk EN175301/803 Pg 13,5 (IP65)
Wtyk ITT Canon z 4 stykami pozłacanymi
Wtyk EN175301/803 GL.Pg 13,5 (IP65) ze stykami cynowanymi
Wtyk EN175301/803 Pg 9 z 4 stykami, bez uziemienia (IP65)
Wtyk EN175301/803 Pg 11 z 4 stykami, bez uziemienia (IP65)
Inne
© Danfoss | DCS (im) | 2017.08 IC.PD.P30.V1.49 | 520B7719 | 3
Karta katalogowa | Czujniki temperatury, Typ MBT 3250
Dane techniczne
Temperatura maks. (brak przedłużenia)
Wtyk EN 175301-803
o
[
C]
o
[
C]
Tm = temperatura medium
Tp = temperatura wtyczki elektrycznej
TA = temperatura otoczenia
Uwaga: dla długości przedłużenia 50 mm
brak ograniczeń temperatury medium do 200 °C
i temperatury otoczenia do 90 °C
Maks. obciążenie tulei ochronnej
(Ø8 × 1, Ø10 × 2) zgodnie z normą EN 175301-803
[bar]
o
[
C]
L= głębokość zanurzeniaL= głębokość zanurzenia
Dopuszczalna
prędkość
przepływu
Przyłącze G ¼ A
Maks.
moment
obrotowy
Powietrze Woda
25 m/s 3 m/s
G ½ A
G ³⁄₈ A – M18
G ¾ A
M24
25 Nm 50 Nm 100 Nm
© Danfoss | DCS (im) | 2017.084 | 520B7719 | IC.PD.P30.V1.49

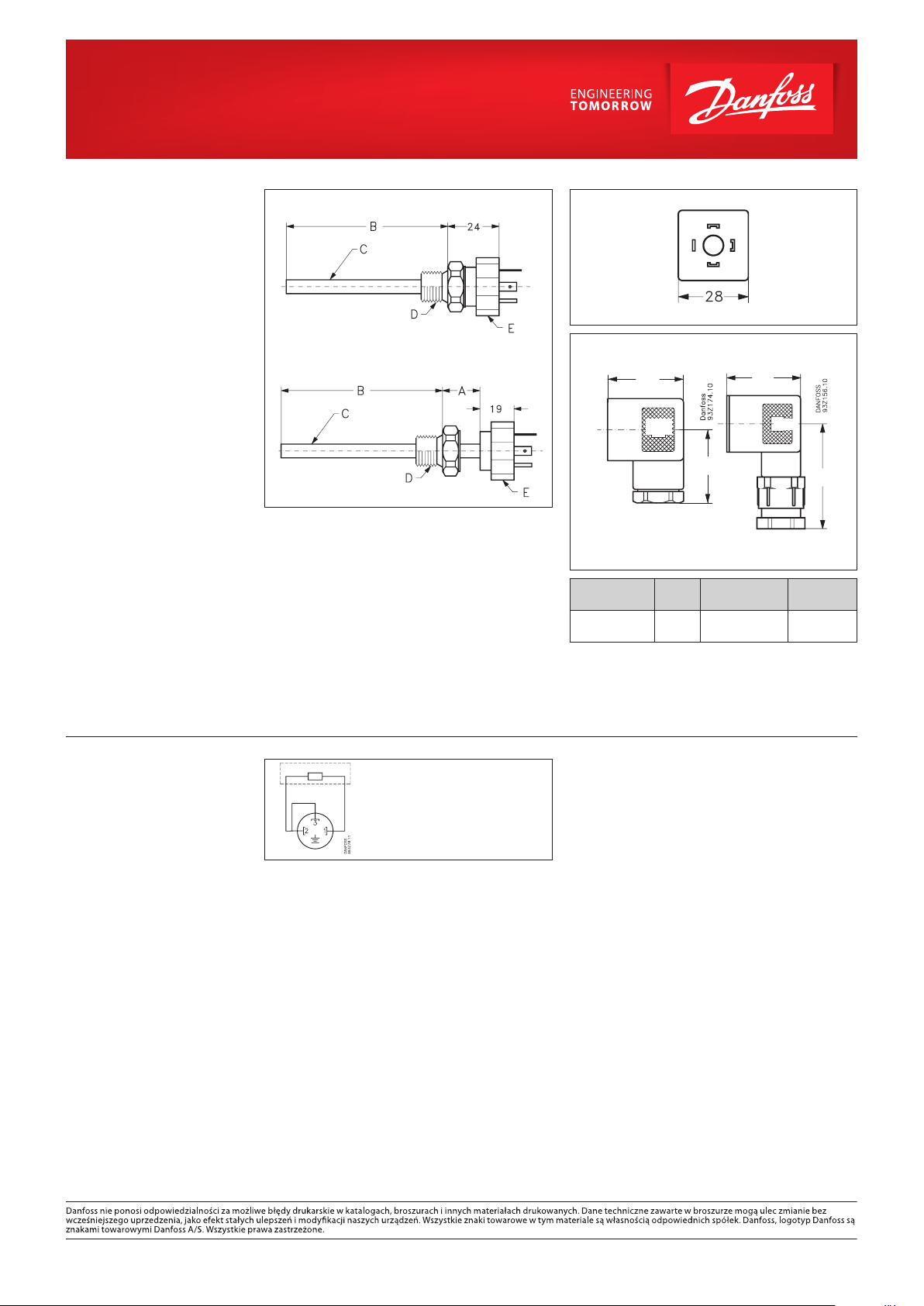

Wymiary [mm]
33
34
39
50
Bez przedłużenia
Uszczelka
A = długość przedłużenia
B = głębokość zanurzenia
C = tuleja ochronna
D = przyłącze
E = nakrętka
Podłączenia elektryczne
Z przedłużeniem
Uwagi:
y Moment dokręcenia śruby wtyku: 25 Ncm
y Moment dokręcenia nakrętki (pozycja „E”): 17 Nm
2-przewodowe, 3 zaciski
Wtyk
34,5
Pg 13.5Pg 9, Pg 11
34,5
34,5
Wszystkie wymiary podane są w milimetrach
Przyłącze G ¼
Rozstaw klucza
nakrętki
G ¼ A – G ½ A
G ³⁄₈ A – M18
HEX 22 HEX 27 HEX 32
G ¾ A
M24
© Danfoss | DCS (im) | 2017.08
(Uziemienie niepołączone z obudową)
IC.PD.P30.V1.49 | 520B7719 | 5
