Datenblatt
Niederdruck-Messumformer für Schiffsanwendungen
MBS 9300
Das kompakte DruckmessumformerProgramm MBS 9300 wurde für den Einsatz in Schiffsanwendungen entwickelt, zum Beispiel für die Überwachung von Kurbelgehäusen und Turboladerfiltern, sowie für Anwendungen in der Füllstandmessung.
Das Programm beinhaltet ein 4 - 20 mA Ausgangssignal, Ausführungen für Relativdruckmessungen und Messbereiche von 40 – 250 mbar, sowie bidirektionale Messbereiche, z.B. -70 – 70 mbar usw.
Durch seine ausgezeichnete Vibrationsbeständigkeit, seine robuste Konstruktion und seinen hohen EMV-Schutz entspricht der Druckmessumformer auch den strengsten industriellen Anforderungen.
Eigenschaften |
• |
Kompakte Bauweise |
• With build-in clipping function and self- |
|
• Druckmessbereich von 40 - 250 mbar sowie |
diagnostic features on request |
|
|
|
bidirektionale Messbereiche, |
• Gehäuse und medienberührte Teile aus |
|
|
z.B. -70 – 70 mbar usw |
Edelstahl (AISI 316L) |
|
|
(lowest zero point – 100 mbar) |
• 10 internationale Marinezulassungen |
|
• |
Digital temperaturkompensiert |
• Auf Wunsch kundenspezifische Ausführungen |
|
• |
Ausgangssignal: 4 – 20 mA und |
• Zur Verwendung in explosionsgefährdeten |
|
|
Radiometrisches Ausgangssignal – 10–90% |
Bereichen der Zone 2 |
|
|
der Versorgungsspannung |
|
|
• Exzellente Stoßund Vibrationsfestigkeit |
|
|
|
• |
Verpolungsschutz |
|
Zulassungen |
Lloyds Register of Shipping, LRS |
Nippon Kaiji Kyokai, NKK (Pending) |
|
Germanischer Lloyd, GL (Pending) |
American Bureau of Shipping, ABS |
|
Det Norske Veritas, DNV |
Korean Register of Shipping, KR |
|
Registro Italiano Navale, RINA |
China Classification Society, CCS (Pending) |
|
Bureau Veritas, BV |
Russian Maritime Register of Shipping, RMRS (Pending) |
© Danfoss | DCS (im) |2020.10 |
AI176386432536 de-000701 | 1 |
Datenblatt | Niederdruck-Messumformer für Schiffsanwendungen, MBS 9300
Technische Daten |
Leistung (EN 60770) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Einheiten |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Voller Messbereich (FSS, full-scale span) |
|
|
40 |
|
60 |
100 |
|
150 |
|
250 |
|
mbar |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Genauigkeit bis 25 °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
(inkl. Nichtlinearität, Hysterese und |
|
|
≤ ± 2 |
|
≤ ± 1,5 |
|
≤ ± 1 |
≤ ± 0,5 |
≤ ± 0,5 |
|
% FSS typ. |
|||||
|
Wiederholungsgenauigkeit) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Nichtlinearität (BFSL) |
|
|
≤ ± 0,2 |
|
≤ ± 0,2 |
≤ ± 0,2 |
≤ ± 0,2 |
≤ ± 0,2 |
|
% FSS |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hysterese und Wiederholungsgenauigkeit |
|
|
≤ ± 0,1 |
|
≤ ± 0,1 |
≤ ± 0,1 |
≤ ± 0,1 |
≤ ± 0,1 |
|
% FSS |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gesamtfehlerband (TEB) |
|
|
≤ ± 5 |
|
|
≤ ± 3 |
|
≤ ± 2 |
≤ ± 1,5 |
≤ ± 1,5 |
|
% FSs |
||||
|
innerhalb des kompensierten Temperaturbereichs |
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|

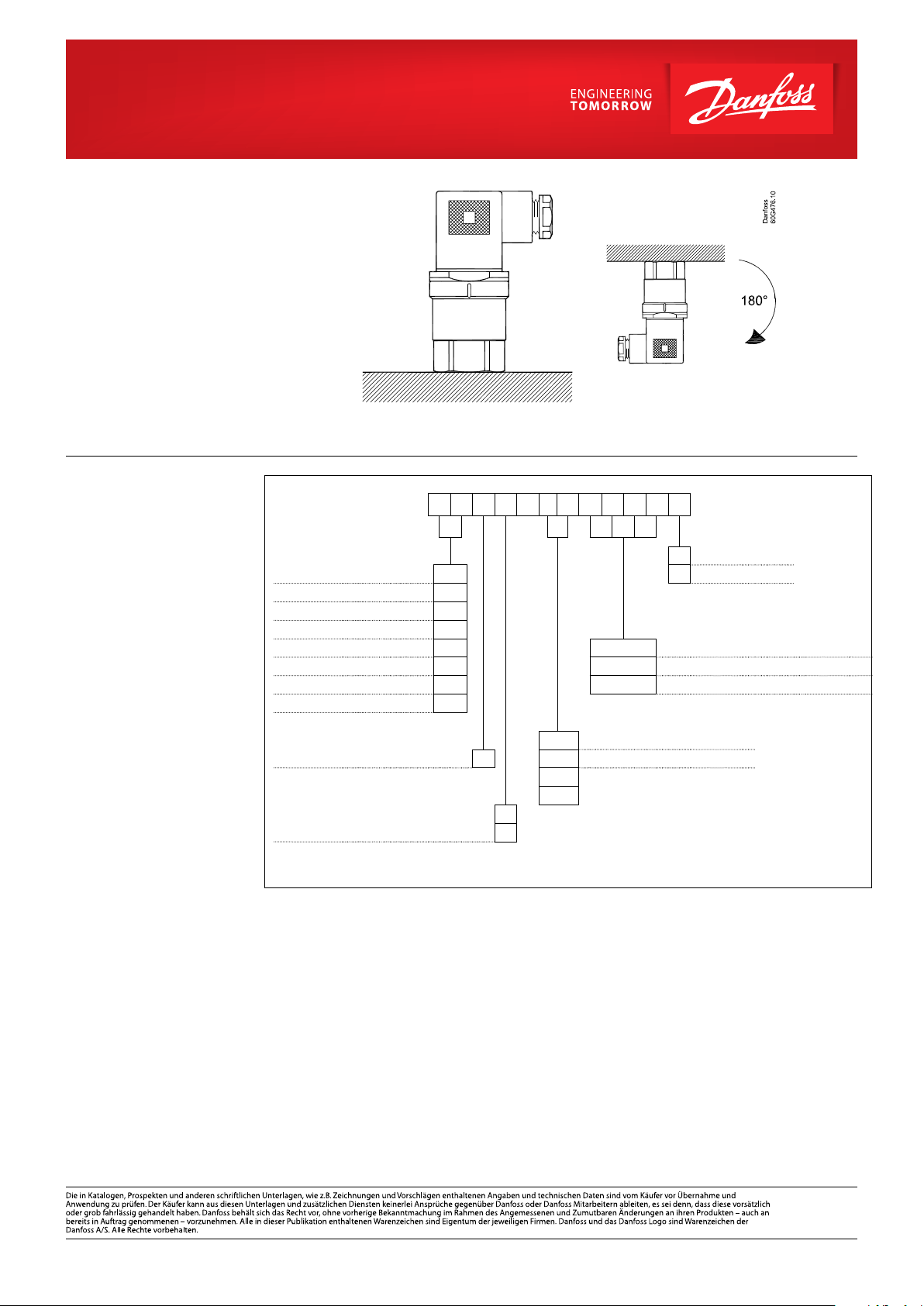

Einbaulagenfehler bei 180° Drehung |
|
|
≤ ± 1,25 |
|
≤ ± 0,8 |
≤ ± 0,5 |
≤ ± 0,35 |
≤ ± 0,2 |
|
% FSs |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Überlastdruck (statisch) |
|
|
3.5 |
|
3.5 |
3.5 |
|
3.5 |
|
3.5 |
|
bar |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Berstdruck |
|
|
50 |
|
50 |
50 |
|
50 |
|
50 |
|
bar |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ansprechzeit |
|
|
|
|
|
|
|
|
|
|
|
< 2 ms |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Auflösung |
|
|
|
|
|
|
|
|
|
|
|
Unendlich |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Lebensdauer, P: 10 – 90% FS |
|
|
|
|
|
|
|
|
|
10 × 106 Druckkreisläufe |
||||||
|
Der volle Messbereich ist die Differenz zwischen dem oberen und dem unteren Grenzwert des Druckbereichs. |
|
|||||||||||||||
|
(z. B. für den Druckbereich von -30 bis 30 mbar: FSS = 30 – (-30) = 60 mbar).) |
|
|
|
|
|
|
|
|
||||||||
|
Elektrische Spezifikationen |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Nom. Ausgangssignal (kurzschlussgeschützt) |
|
|
|
4 – 20 mA |
|
|
10 – 90% von Versor- |
|||||||||
|
|
|
|
|
|
gungsspannung |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Versorgungsspannung [UB], verpolungssicher |
|
|
|
9 – 32 V DC |
|
|
5 V DC ± 10% |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Abhängigkeit Versorgungsspannung |
|
|
|
|
|
<± 0,05% FSS / 10 V |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Bürde [RL] (Last angeschlossen an 0 V) |
|
|
|
|
|
RL ≤ (UB- 8 V) / 0,02 A |
|
RL ≥ 1.5 kΩ |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Umweltspezifikationen |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Medientemperaturbereich |
FPM Dichtung |
|
|
|
|
|
-20 – 100 °C |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
NBR Dichtung |
|
|
|
|
|
-25 – 85 °C |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Umgebungstemperaturbereich |
|
|
|
|
|
|
|
|
|
Siehe Seite 3 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Kompensierter Temperaturbereich |
|
|
|
|
|
|
|
|
|
0 – 80 °C |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Temperaturbereich Transport / Lagerung |
|
|
|
|
|
|
|
|
|
-40 – 125 °C |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
EMC – Emission |
|
|
|
|
|
|
|
EN 61000-6-3 und EN61236-1 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
EMC – Immunität |
|
|
|
|
|
|
|
EN 61000-6-2 und EN61236-1 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
15,9 mm-pp, 2 Hz |
|
|
|
|
|
|
|
|
|
|
||
|
Vibrationsfestigkeit |
Sinusförmig |
|
– 25 Hz |
|
|
|
|
|
|
|
IEC 60068-2-6 |
|
||||
|
|
|
|
20 g, 25 Hz – 2 kHz |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
Zufällig |
|
7,5 grms, 5 Hz – 1 kHz |
|
|
|
|
|
IEC 60068-2-64 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Stoßfestigkeit |
Stoß |
|
500 g / 1 ms |
|
|
|
|
|
IEC 60068-2-27 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Freier Fall |
|
1 m |
|
|
|
|
|
|
|
IEC 60068-2-32 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
Schutzart (abhängig von elektrischem Anschluss) |
|
|
|
|
|
|
|
Siehe Seite 3 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Explosionsgefährdete Bereiche |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Anwendungen Zone 2 1) |
|
|
|
|
|
|
|
|
EN60079-0; EN60079-15 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1) Wenn in ATEX Zone 2 bei Temperaturen <-10 °C verwendet werden, müssen die Kabel und Stecker gegen Stöße geschütz werden.
Nettogewicht |
|
0,2 – 0,3 kg |
|
||
|
|
|
Elektrischer Anschluss |
|
Siehe Seite 3 |
|
|
|
Druckanschluss |
|
siehe Seite 3 |
|
|
|
Materialien, medienberührte Teile |
|
EN 10088; 1,4404 (AISI 316 L) |
|
|
|
