Data Sheet
Transmisor de presión
Tipo MBS 4000
Ofrece una alta precisión
Los transmisores de presión de alta precisión MBS 4000 están diseñados para el uso como parte de la mayoría de aplicaciones industriales y ofrecen una medida de la presión fiable, incluso en condiciones ambientales adversas.
Esta flexible gama de transmisores de presión está disponible con señales de salida de 4 – 20 mA, en versiones absoluta y relativa, con
rangos de medida de 0 – 1,6 a 0 – 400 bar. Gran variedad de conexiones de presión.
Su excelente estabilidad ante vibraciones, sólida estructura y alto nivel de protección EMC/EMI permiten a estos transmisores de presión satisfacer los requisitos industriales más estrictos.
Características
• Diseñados para el uso en entornos industriales severos
• Carcasa y piezas en contacto con el medio fabricadas en acero resistente a los ácidos (AISI 316L)
• Rangos de presión con referencia relativa o absoluta de 0 a 400 bar
• Señal de salida: 4 - 20 mA
• Amplia gama de conexiones de presión
• Compensación totalmente digital
• Precisión de 0,5 % FS máx.
• Homologación UL
AI377939046896es-000201
Transmisor de presión, tipo MBS 4000
Especi€caciones de los productos
Datos técnicos
Tabla 1: Rendimiento (EN 60770)
Descripción |
Valores |
|
Precisión (incluye no linealidad, histéresis y repetibilidad) |
≤ ±0,2 % FS (típ.) |
|
≤ ±0,5 % FS (máx.) |
||
|
||
|
|
|
Divergencia de linealidad, BFSL (conformidad) |
≤ ±0,2 % FS |
|
Histéresis y repetibilidad |
≤ ±0,1 % FS |
|
|
|
|
Desplazamiento del punto cero térmico |
≤ ±0,1 % FS/10 K (típ.) |
|
≤ ±0,2 % FS/10 K (máx.) |
||
|
||
Desplazamiento de la sensibilidad térmica (span) |
≤ ±0,1 % FS/10 K (típ.) |
|
≤ ±0,2 % FS/10 K (máx.) |
||
|
||
|
|
|
Tiempo de respuesta |
< 4 ms |
|
Presión de sobrecarga |
6 × FS (máx. 1500 bar) |
|
Presión de rotura |
6 × FS (máx. 2000 bar) |
|
Tiempo de encendido |
<50 ms |
|
Durabilidad, P: 10 - 90 % FS |
> 10 ×106 ciclos |
Tabla 2: Especi€caciones eléctricas
Descripción |
Valores |
|
|
|
|
Señal de salida nominal (con protección contra cortocircuito) |
4 |
– 20 mA |
|
|
|
Tensión de alimentación [UB], con polaridad protegida |
9 |
– 32 V CC |
|
|
|
Dependencia de la tensión de alimentación |
< 0,1 % FS / 10 V |
|
|
|
|
Límite de salida |
22,4 mA |
|
|
|
|
Carga [RL] (carga conectada a 0 V) |
R (Lectura)L |
(UB |
9 V) |
[Ω] |
|
0,02 A |
|||||
|
|
|
|
|
|
Tabla 3: Condiciones ambientales
Descripción |
|
|
Valores |
|
Temperatura de funcionamiento del |
Normal |
|
De –40 a 85 °C |
|
sensor |
|
|||
|
|
|
||
Rango de temperatura del medio |
|
|
De –40 a 85 °C |
|
Rango de temperatura ambiente |
|
|
De –40 a 85 °C |
|
Rango de temperatura compensada |
|
|
De 0 a 80 °C |
|
Rango de temperatura de transporte/almacenamiento |
|
De –50 a 85 °C |
||
EMC (emisión) |
|
|
EN 61000-6-3 |
|
EMC, inmunidad |
|
|
EN 61000-6-2 |
|
Resistencia de aislamiento |
|
|
> 100 MΩ a 500 V c.c. |
|
Prueba de frecuencia de red |
|
|
Según norma SEN 361503 |
|
|
|
|
|
|
|
Sinusoidal |
15,9 mm-pp, 5 Hz – 25 Hz |
IEC 60068-2-6 |
|
Estabilidad frente a vibraciones |
20 g, 25 Hz – 2 kHz |
|||
|
|
|||
|
|
|
|
|
|
Aleatorias |
7,5 g rms, 5 Hz – 1 kHz |
IEC 60068-2-64 |
|
|
||||
Resistencia a impactos |
Impactos |
500 g/1 ms |
IEC 60068-2-27 |
|
Caída libre |
1 m |
IEC 60068-2-32 |
||
|
||||
|
|
|
||
Encapsulamiento (grado de protección IP satisfecho en conjunto con el conector correspondiente) |
IP65 |
|||
|
|
|
|
Tabla 4: Características mecánicas
Descripción |
|
Valores |
|
Piezas húmedas |
EN 10088-1; 1.4404 (AISI 316 L) |
Materiales |
Protección |
EN 10088-1; 1.4404 (AISI 316 L) |
|

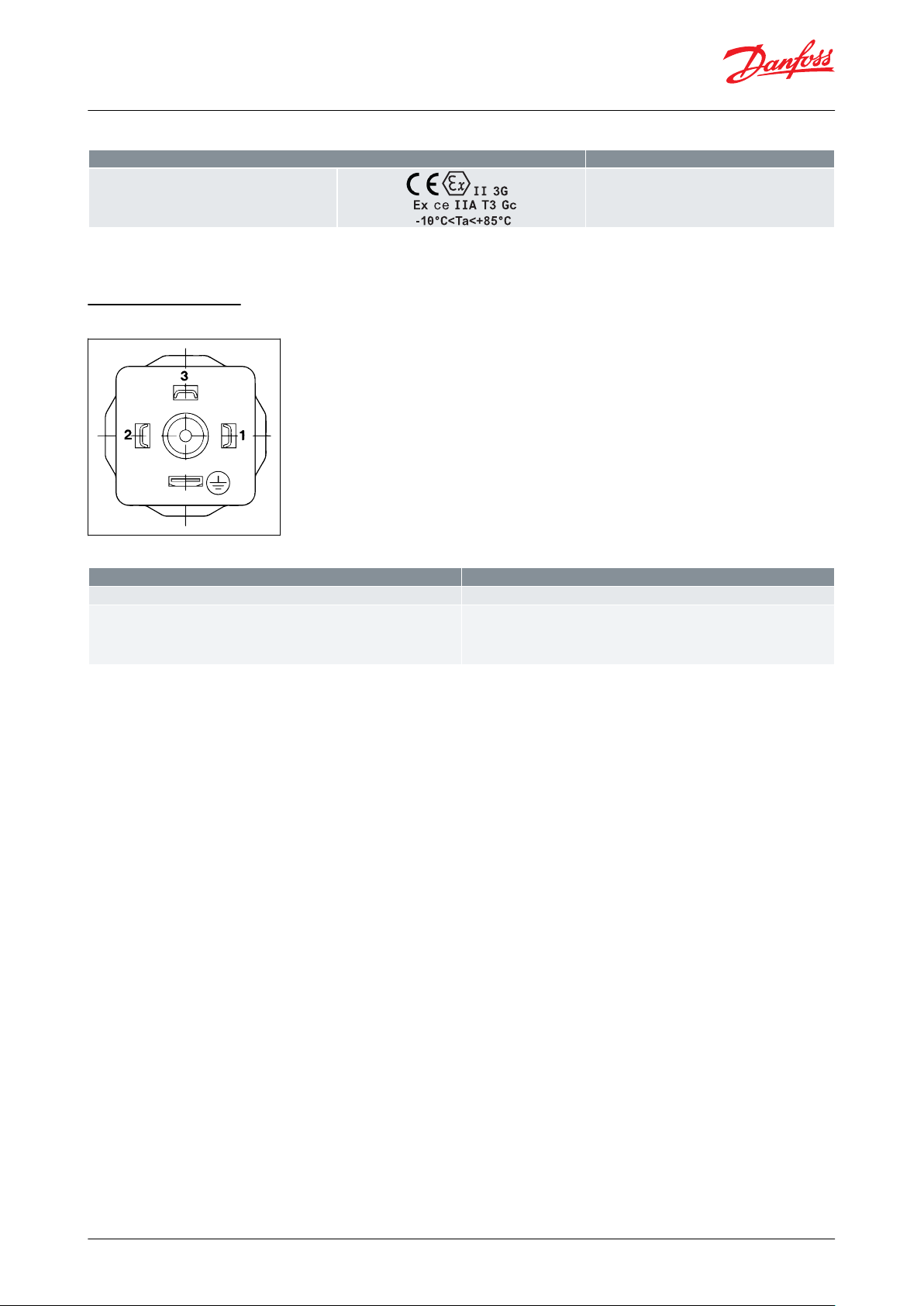

Conexiones eléctricas |
Poliamida rellena de vidrio, PA 6,6 |
Peso neto (dependiendo de la conexión de presión) |
|
0,2 – 0,3 kg |
|
||
|
|
|
