Danfoss MBS 3000, MBS 3050 Data sheet [nl]

Gegevensblad
Druktransmitter voor algemene industriële toepassingen
MBS 3000 en MBS 3050
De compacte druktransmitter, type MBS 3000, is ontworpen voor gebruik in bijna alle industriële toepassingen en biedt een betrouwbare drukmeting, zelfs onder veeleisende omstandigheden.
De compacte “heavy duty” druktransmitter MBS 3050 met geïntegreerde impulsdemper is ontworpen voor gebruik in hydraulische toepassingen met zware mediuminvloeden zoals cavitatie, waterslag of drukpieken en biedt een betrouwbare drukmeting, zelfs onder veeleisende omstandigheden.
Het exibele druktransmitterprogramma is geschikt voor verschillende uitgangssignalen, absolute en relatieve versies en meetbereiken van 0 – 1 tot 0 – 600 bar. Een uitgebreid programma druk- en elektrische aansluitingen is verkrijgbaar.
Uitstekende vibratiestabiliteit, robuuste constructie en een hoge mate aan EMC/EMI bescherming zorgen dat de druktransmitter voldoet aan de strengste industriële eisen.
Kenmerken • Ontworpen voor gebruik in zware industriële
en hydraulische omgevingen
• Bestand tegen cavitatie, vloeistofslag en drukpieken (MBS 3050).
• Behuizing en doorstromingsdelen uit zuurbestendig roestvast staal (AISI 316L)
• Relatieve of absolute drukbereiken van 0 tot 600 bar
• Alle standaard uitgangssignalen: 4 – 20 mA, 0 – 5 V, 1 – 5 V, 1 – 6 V, 0 – 10 V, 1 – 10 V, Ratiometric output signal: 10-90% of supply voltage
• Een uitgebreid programma druk- en elektrische aansluitingen
• Fully digitally compensated
• Voor gebruik in explosieve atmosferen zone 2
• UL approved
© Danfoss | DCS (im) | 2020.12
AI308930736185nl-NL0201 1
Gegevensblad |
Druktransmitter voor algemene industriële toepassingen, MBS 3000 en MBS 3050
Toepassingen en mediumeisen voor MBS 3050
Impulsdemper
Technische gegevens
Toepassingen
Cavitatie, vloeistofslag en drukpieken kunnen voorkomen in hydraulische systemen door wijzigingen in stroomsnelheid, bv. door het snel sluiten van een ventiel of het starten en stoppen van een pomp.
Het probleem kan zich zowel aan de inlaat- als aan de uitlaatzijde voordoen, zelfs bij een lage werkdruk.
Mediumeisen
Het mondstuk kan verstopt raken wanneer de vloeistoen deeltjes bevatten. Door de transmitter rechtop te installeren, wordt het risico op verstopping minimaal omdat de stroom in het mondstuk wordt beperkt tot de opstartperiode tot het dode volume achter de mondstukdoorlaat is gevuld. De viscositeit van het medium heeft slechts weinig gevolgen voor de reactietijd. Zelfs bij een viscositeit tot 100 cSt zal de reactietijd niet langer zijn dan 4 ms.
Prestaties (EN 60770)
Nauwkeurigheid (inl. niet-lineariteit, hysterese en herhalingsnauwkeurigheid)
Niet-lineariteit BFSL (conformiteit) ≤ ± 0,2% FS
Hysterese en herhalingsnauwkeurigheid ≤ ± 0,1% FS
Thermische nulpuntverschuiving
Spanverschuiving thermische gevoeligheid
Reactietijd
Overbelastingsdruk (statisch) 6 × FS (max. 1500 bar)
Barstdruk 6 × FS (max. 2000 bar)
Opstarttijd < 50 ms
Duurzaamheid, P: 10 – 90% FS >10 × 10 cycli
Vloeistoen met viscositeit < 100 cSt < 4 ms
Lucht en gassen (MBS 3050) < 35 ms
≤ ± 0,5% FS (typ.)
≤ ± 1% FS (max.)
≤ ± 0,1% FS / 10K (typ.)
≤ ± 0,2% FS / 10K (max.)
≤ ± 0,1% FS / 10K (typ.)
≤ ± 0,2% FS / 10K (max.)
Elektrische specicaties
Nom. uitgangssignaal (beveiligd tegen kortsluiten)
Voedingsspanning [U polariteit
Voeding – stroomverbruik ≤ 5 mA ≤ 8 mA ≤ 5 mA at 5 V DC
Afhankelijkheid voedingsspanning < 0.1% FS / 10 V < 0.05% FS / 10 V -
Ratometrie - - < 0.05% FS / 4.5 - 5.5 V
Stroombegrenzing 22,4 mA (typ.)
Uitgangsimpedantie < 1 mA
Belasting [R op 0 V )
] (belasting aangesloten
L
], beschermde
B
4 – 20 mA
9 – 32 V DC 9 – 32 V DC 15 – 32 V DC 4.5 – 5.5 V DC
RL ≤ (UB- 9 V) / 0,02 A RL ≥ 10 kΩ RL ≥ 15 kΩ RL ≥ 10 k at 5 V DC
0 – 5, 1 – 5,
1– 6 V
0-5V: 5.75 V
1-5V: 5.6 V
1-6V: 6.75 V
0 – 10 V, 1 – 10
V
0-10V: 11.5 V ≈ voedingsspanning
Ratiometrisch
10 - 90% van [U
]
B
© Danfoss | DCS (im) | 2020.122 | AI308930736185nl-NL0201
Gegevensblad | Druktransmitter voor algemene industriële toepassingen, MBS 3000 en MBS 3050
Technische gegevens
(vervolg)
Omgevingsomstandigheden
Temperatuurbereik sensor
Temperatuurbereik media 115 - (0,35 × omgevingstemp.)
Temperatuurbereik omgeving (afhankelijk van elektrische aansluiting) Zie pagina 6
Gecompenseerd temperatuurbereik 0 – 80 °C
Temperatuurbereik transport/opslag -50 – 85 °C
EMC – Emissie EN 61000-6-3
EMC – Immuniteit EN 61000-6-2
Isolatieweerstand > 100 MΩ bij 500 V DC
Netfrequentietest Gebaseerd op SEN 361503
Vibratiestabiliteit
Schokbestendigheid
Behuizing (afhankelijk van elektrische aansluiting) Zie pagina 6 & 7
Sinusoïdaal
Willekeurig 7,5 g
Schok 500 g / 1 ms IEC 60068-2-27
Vrije val 1 m IEC 60068-2-32
Normal -40 – 85 °C
ATEX Zone 2 -10 – 85 °C
15,9 mm-pp, 5 Hz – 25 Hz
20 g, 25 Hz – 2 kHz
, 5 Hz – 1 kHz IEC 60068-2-64
rms
IEC 60068-2-6
Explosieve atmosferen
Toepassingen zone 2 EN60079-0; EN60079-15
10
. Bij gebruik in ATEX Zone 2, dienen de kabel en plug bij lage temperaturen te worden afgeschermd.
Mechanische eigenschappen
Natte delen EN 10088-1; 1.4404 (AISI 316 L)
Materialen
Nettogewicht (afhankelijk van drukaansluiting en elektrische aansluiting) 0,2 – 0,3 kg
Behuizing EN 10088-1; 1.4404 (AISI 316 L)

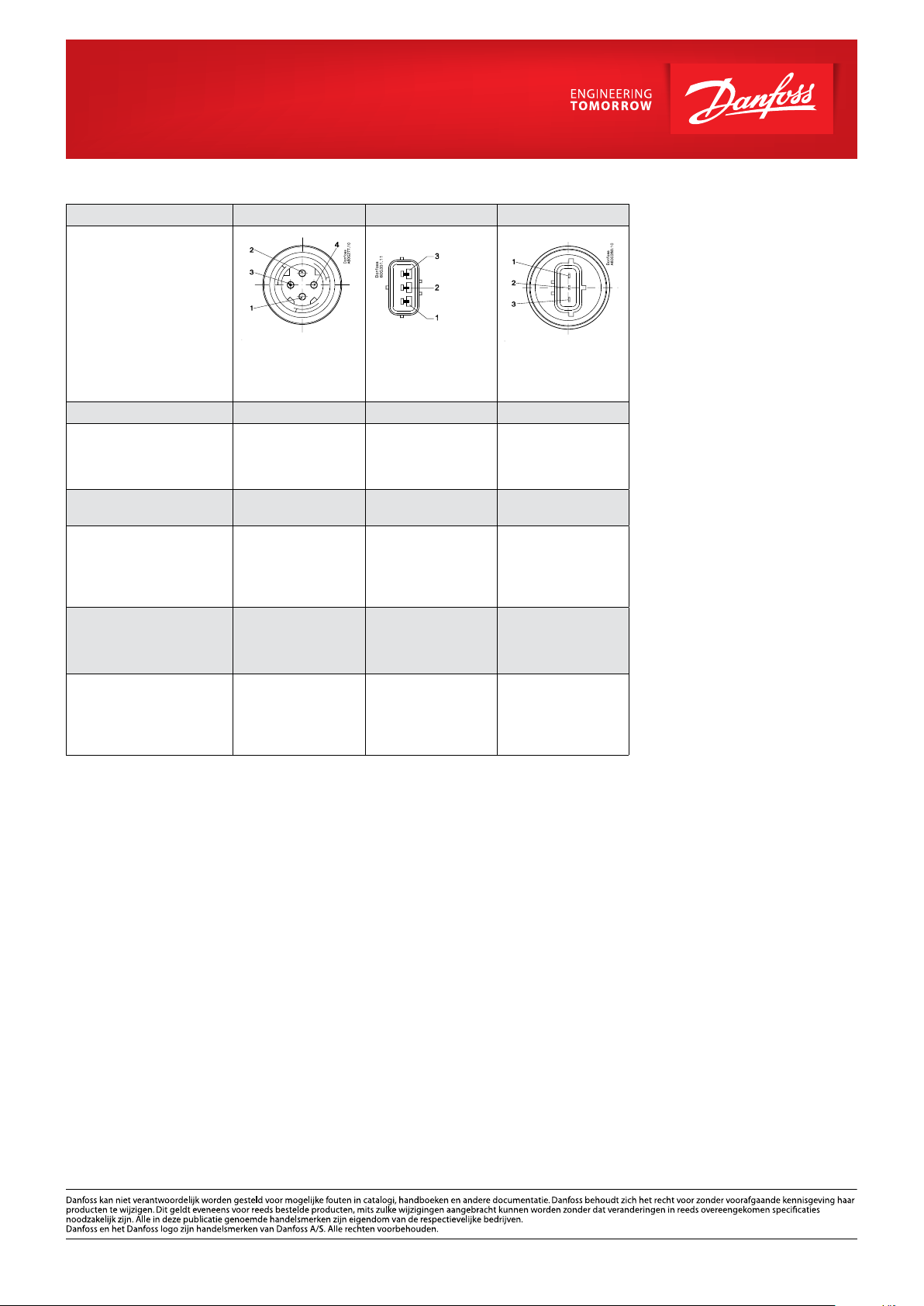

Elektrische aansluitingen Zie pagina 6 & 7
© Danfoss | DCS (im) | 2020.12 AI308930736185nl-NL0201 | 3
