Karta katalogowa
Przetworniki ciśnienia do aplikacji powietrznych i wodnych
typu MBS 1900
Przetwornik ciśnienia typu MBS 1900 został
zaprojektowany do pracy w aplikacjach wodnych
i powietrznych, np. w zestawach hydroforowych
i sprężarkach powietrza.
Elastyczna konguracja daje możliwość wyboru
różnych sygnałów wyjściowych, wersje do
pomiaru ciśnienia absolutnego i względnego,
zakres pomiarowy od 0 – 4 bar do 0 – 25 bar oraz
szeroki wybór przyłączy ciśnieniowych
i podłączeń elektrycznych.
Materiał obudowy to stal nierdzewna AISI 316L.
Charakterystyka
Certykaty
• Zaprojektowane do aplikacji wodnych i
powietrznych
• Elementy mające kontakt z medium wykonane
ze stali nierdzewnej (AISI 304)
• Zakres pomiarowy: od 0 – 4 bar do 0 – 25 bar
• Sygnał wyjściowy: 4 – 20 mA lub
ratiometryczny
Zgodność z wymaganiami normy UL,
Numer certykatu: E31024
NSF-61
• Pomiar ciśnienia względnego i absolutnego
• Szeroki zakres przyłączy ciśnieniowych
i elektrycznych
• Cyfrowa kompensacja wpływu temperatury
© Danfoss | DCS (im) | 2017.04
IC.PD.P21.K7.49 | 520B7929 | 1
Karta katalogowa | Przetworniki ciśnienia do aplikacji powietrznych i wodnych typu MBS 1900
Dane techniczne
Charakterystyka (EN 60770)
Dokładność (przy temp. 20 °C) (zawiera nieliniowość, histerezę i powtarzalność) ≤ ±1,0% zakresu
Nieliniowość BFSL ≤ ±0,5% zakresu
Histereza i powtarzalność ≤ ±0,1% zakresu
Błąd całkowity w zakresie kompensacji wpływu temperatury ≤ ±3,0% zakresu
Czas reakcji < 4 ms
Dopuszczalne przeciążenie ciśnienia (statyczne) 3 × zakres (maks. 75 bar)
Ciśnienie niszczące 4 × zakres (maks. 100 bar)
Żywotność, P: 10 – 90% zakresu > 10 ×106 cykli
Charakterystyka elektryczna
Sygnał wyjściowy
(zabezpieczony przeciwzwarciowo)
Napięcie zasilające [UB], (ochrona przed zmianą biegunowości)
Pobór prądu – ≤ 5 mA
Wpływ napięcia zasilającego
Obciążenie [RL] (podłączone do 0 V)
Impedancja wyjściowa – < 25 Ω
4 – 20 mA
9 – 28 V 5 V ±10%
≤ ±0,1% zakresu/10 V
RL ≤ (UB – 10 V)/0,02 A
Ratiometryczny
(10 – 90% UB)
≤ ±0,1% zakresu/10 V
RL ≥ 5 KΩ przy 5 V d.c.
Warunki pracy
Temperatura medium 0 – 80 °C
Maks. temperatura medium 110–(0,35 × temperatura otoczenia)
Temperatura otoczenia (w zależności od podłączenia elektrycznego) -20 – 80 °C
Kompensacja wpływu temperatury 0 – 80 °C
Temperatura przechowywania -50 – 85 °C
Emisja zakłóceń elektromagnetycznych EN 61000-6-3
Odporność na zakłócenia elektromagnetyczne EN 61000-6-2
Oporność izolacji > 100 MΩ przy 500 V
Odporność na drgania
Odporność na uderzenia
Stopień ochrony (w zależności od podłączenia elektrycznego) Patrz strona 4
Sinusoidalne 15 g, 5 Hz – 2 kHz IEC 60068-2-6
Losowe 7,5 g
Uderzenie 200 g/1 ms IEC 60068-2-27
Swobodny upadek 1 m IEC 60068-2-32
, 5 Hz – 1 kHz IEC 60068-2-64
rms
2 | 520B7929 | IC.PD.P21.K7.49
Charakterystyka mechaniczna
Mające kontakt z medium EN 10088-1; 1.4301 (AISI 304)
Materiały
Masa (w zależności od przyłącza i podłączenia elektrycznego) 0,15 – 0,3 kg
Obudowa EN 10088-1; 1.4404 (AISI 316 L)
Podłączenie elektryczne Patrz strona 4
Montaż
Wymiar pod klucz 24 mm
Maks. moment przy dokręcaniu 20 Nm
© Danfoss | DCS (im) | 2017.04
Karta katalogowa | Przetworniki ciśnienia do aplikacji powietrznych i wodnych typu MBS 1900
33
34
ø
ø
ø
ø
ø
ø13.91
12.5
Zamawianie
MBS 1900
Zakres pomiaru Przyłącze ciśnieniowe
0 – 4 bar
0 – 6 bar
0 – 10 bar
0 – 16 bar
0 – 25 bar
0 – 100 psi
0 – 200 psi
0 – 250 psi
0 – 300 psi
Ciśnienie odniesienia
1 6 A B 0 4
18 A B 0 8
20 A C 0 4
22 A C 0 2
24 G B 0 4
58 P T 0 4
62
63
64
Względne (nadciśnienie) 1 A 3
Absolutne 2 B 1
–
G 1⁄4 A (EN 837)
G 1⁄2 A (EN 837)
1⁄4 – 18 NPT ANSI⁄ASME B 1.20.1
1⁄8 – 27 NPT
G 1⁄4 – G1/4 DIN 3852-E/ISO 1179-2 (Form E) ; uszczelnienie: DIN 3869-14 NBR
R 1⁄4 ISO 7-1
Podłączenie elektryczne
Oznaczenie pinów — patrz strona 4
Bez wtyku (EN 175301-803-A)
A 0
Wtyk Pg 9 (EN 175301-803-A)
A 1
Przewód ekranowany, 2 m
Round Packard Metripack / SN
Możliwe są konguracje
niestandardowe, jednak ich
zamówienie może być
uzależnione od minimalnej ilości
Sygnał wyjściowy
1
4 – 20 mA
6
Ratiometryczny, 10 – 90%
sztuk. W takich przypadkach
prosimy o kontakt z Danfoss.
Wymiary / konguracje
Oznaczenie A0 A1 C2 A3
(EN 175301-803-A) EN 175301-803-A, Pg 9 Round Packard Metripack / SN Przewód ekranowany, 2 m
Oznaczenie AB04 AB08 AC04 AC02 GB04 PT04
Zalecany moment
obrotowy
© Danfoss | DCS (im) | 2017.04
ø
G 1⁄4 A (EN 837) G 1⁄2 A (EN 837)
ø
8.5
1
⁄4 – 18 NPT
1
⁄8 – 27 NPT
DIN 3852-E/ISO 1179-2
(Form E)
Uszczelka: DIN 3869-14
20 Nm 20 Nm 20 Nm 20 Nm 20 Nm 20 Nm
IC.PD.P21.K7.49 | 520B7929 | 3
ø
ISO 7-1 R 1⁄4
Oznaczenie, patrz str. 3 A0, A1 C2 A3

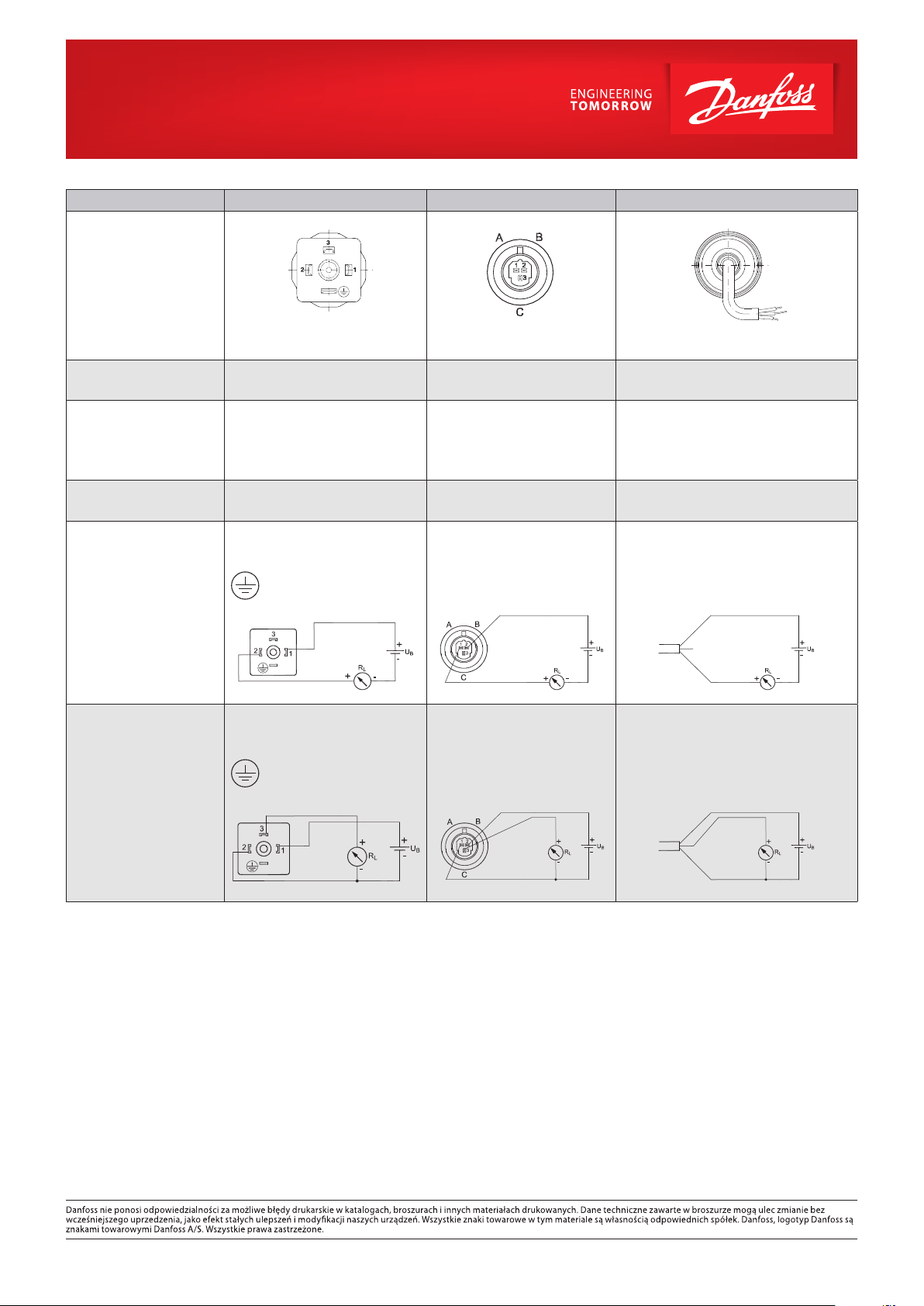

EN 175301-803-A Round Packard Metripack / SN Przewód ekranowany, 2 m
Temperatura otoczenia -20 – 80 °C -20 – 80 °C -20 – 80 °C
Stopień ochrony IP
(z wtykiem)
Materiały
Podłączenie elektryczne,
sygnał wyjściowy 4 – 20 mA
(2-przewodowe)
Sygnał wyjściowy,
ratiometryczny 10 – 90%
IP65 IP67 IP67
Poliamid wzmocniony włóknem
szklanym, PA 6.6
Pin 1: + Uzas
Pin 2: ÷ Uzas
Pin 3: nieużywany
Uziemienie: niepołączone
z obudową przetwornika
Pin 1: + Uzas
Pin 2: ÷ Uzas 1)
Pin 3: + sygnał wyjściowy
Uziemienie niepołączone
z obudową przetwornika
Poliester PBT wzmocniony
włóknem szklanym
Pin 1 (A): - Uzas
Pin 2 (B): + Uzas
Pin 3 (C): nieużywany
Pin 1 (A): - Uzas 1)
Pin 2 (B): + Uzas
Pin 3 (C): + sygnał wyjściowy
Poliamid wzmocniony włóknem szklanym,
PA 6.6 PCW
Czarny: - Uzas
Czerwony: + Uzas
Brązowy: nieużywany
Ekran: niepołączony z obudową przetwornika
Czerwony
Czarny
Czarny: - Uzas 1)
Czerwony: + Uzas
Brązowy: + sygnał wyjściowy
Ekran: niepołączony z obudową przetwornika
Czerwony
Brązowy
Czarny
1)
Wspólny
© Danfoss | DCS (im) | 2017.04
IC.PD.P21.K7.49 | 520B7929 | 4
