参数表
© Danfoss | DCS (jmn) | 2019.01
这款紧凑型 OEM 压力传感器是专为严苛的液
压应用而设计的。该系列产品分为两个型号：
MBS 1200 – 无内置脉冲缓冲器
MBS 1250 – 内置脉冲缓冲器
内置的脉冲缓冲器能够很好地防止气蚀和水
锤。这种精心设计确保了优异的振动稳定性
和耐用性。该款压力传感器具有极强的 EMI
防护能力，符合大多数要求。
特点
认证
• 专为严苛的 OEM 应用而设计。
• 适用于最高 125 °C 的介质和环境温度
• 全部标准输出信号：4 – 20 mA, 0 – 5 V,
1 – 5 V,1 – 6 V, 0 – 10 V, 10 – 90%
比率电压
• 接触液体部件采用不锈钢制成
UL 508 认证 ISO 7637 pulse 1 - 4
• 多种多样的压力与电气连接
• 最高 100 V/m 的 EMC 防护能力
• 双输出传感器 -
• 详情请洽询丹佛斯
MBS 1200 和 MBS 1250 型 OEM 重载压力传感器
C.PD.P21.1A.41 | 520B5211 | 1
I
© Danfoss | DCS (jmn) | 2019.01

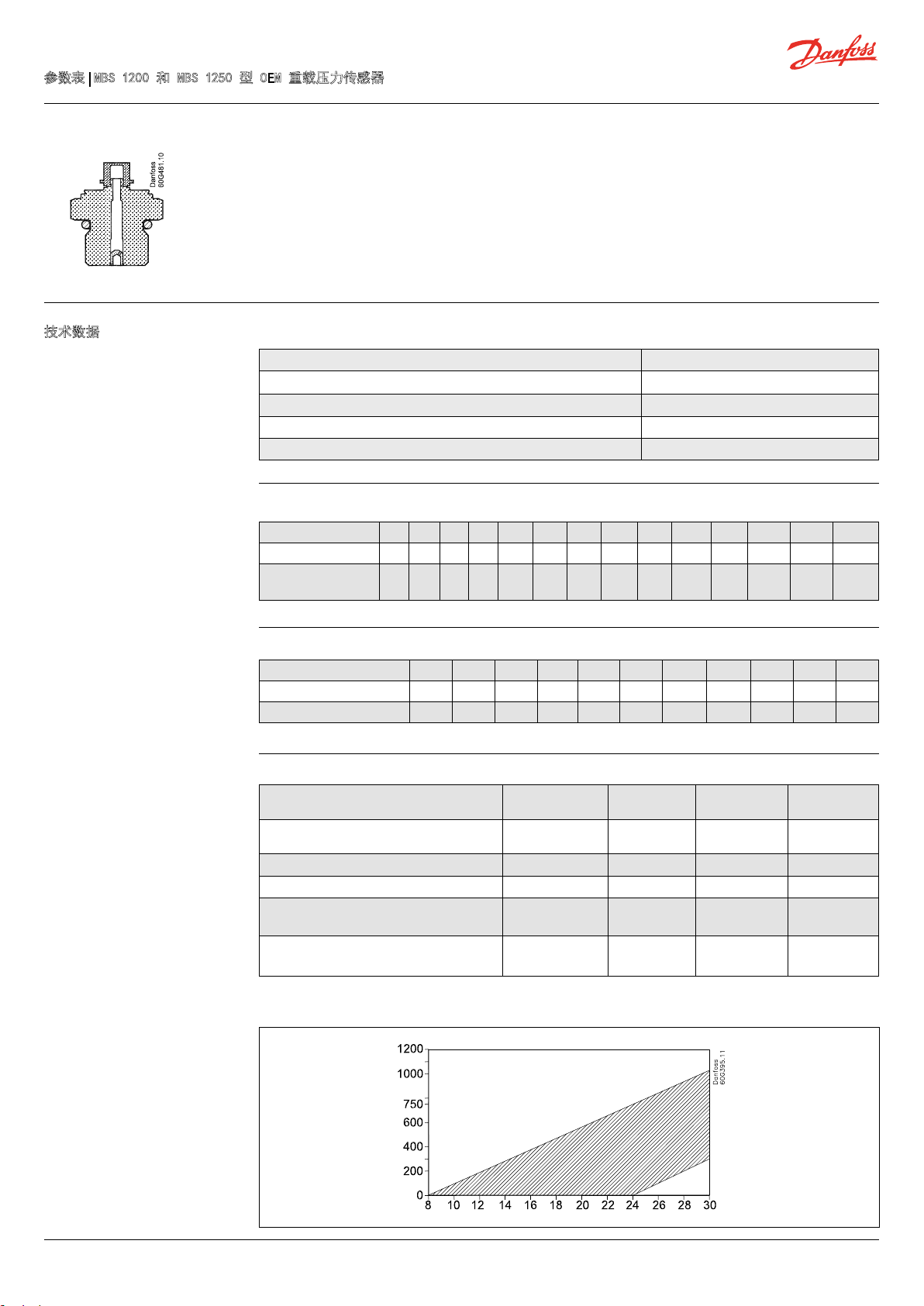

参数表 | MBS 1200 和 MBS 1250 型 OEM 重载压力传感器
MBS 1250 的脉冲缓冲器
应用
变流速注液系统可能发生气蚀、水锤和峰值压
力，例如快速关闭阀门的时候，或者泵在启动
和关闭的时候。
此类问题可能发生在入口端和出口端，即使工
作压力极低，亦不例外。
介质粘度对响应时间的影响非常小。即使粘度
高达 100 cSt, 响应时间也不会超过 4 ms.
技术数据
性能 (EN 60770)
精确度（包括非线性、滞后性和可重复性）
热零点漂移
热量程漂移
液体响应时间 (10 – 90%) < 0.5 ms
耐用性, P: 10 – 90% FS >10 × 10 次循环
≤ ± 0.5% FS
≤ ± 0.15% FS / 10K
≤ ± 0.15% FS / 10K
过载与爆裂压力 - 无脉冲缓冲器 (MBS 1200)
标称压力[bar]
过载压力
爆裂压力
*) 仅配备 FC06 型 M12 × 1 1.5 P 高压接口。请洽询丹佛斯.
10 16 25 40 60 100 160 250 400 500 600 1000* 1600* 2200*
30 48 80 80 140 200 320 500 800 1400 1400 2000 2500 3000
400 640 800 800 1400 2000 1600 2500 4000 >4000 >4000 >4000 >4000 >4000
过载与爆裂压力 - 内置脉冲缓冲器 (MBS 1250)
标称压力[bar]
过载压力
爆裂压力
10 16 25 40 60 100 160 250 400 500 600
30 48 120 120 210 300 480 750 1200 2100 2100
400 640 800 800 1400 2000 1600 2500 4000 >4000 >4000
电气规格
标称输出信号（带短路保护）
4 – 20 mA
(2 线芯)
0 – 5, 1 – 5,
1– 6 V
0 – 10 V
10 – 90%
比率
备注:
由于峰值压力的问题，回路的
持续电流不应超过 22 mA, 瞬时
电流不应超过 25 mA。
供电电压[U
]，带极性保护 8 – 30 V 8 – 30 V 12 – 30 V 5 V ± 0.5 V
B
供电–电流 – 4.5 mA 4.5 mA 4.5 mA
输出阻抗 – ≤ 90 Ω ≤ 90 Ω ≤ 90 Ω
]（连接至 0 V) 参阅下图 RL ≥ 10 kΩ RL ≥ 10 kΩ RL ≥ 5 kΩ
负载[R
L
负载[R
]（连接至 + V） 参阅下图 不可能 不可能 RL ≥ 5 kΩ
L
4 – 20 mA 输出 – 最小 / 最大阻抗与供电电压
电流输出（负载电阻范围）
最大电阻（RL）
客户负载电阻（欧姆）
最小电阻
（RL）
当前供电电压（V）
IC.PD.P21.1A.41 | 520B5211 | 2
© Danfoss | DCS (jmn) | 2019.01
参数表 | MBS 1200 和 MBS 1250 型 OEM 重载压力传感器
技术参数
(续)
环境条件
介质温度范围
环境温度范围 参阅第5页
补偿温度范围
运输温度范围
EMC – 发射 EN 61326-2-3
EMC- 指令 2004/108/EG
EMC – 射频场抗扰
电气性能符合
振动稳定性
抗冲击
防护等级（取决于电气连接） 参阅第5页
机械条件
材料
- 40 – 125 °C
- 40 – 125 °C
-55 – 150 °C
100 V/m, 26 Mhz – 1 Ghz
3 V/m, 1.4 GHz – 2.7 GHz
EN 61326-2-3 电缆 < 30 m
ISO 7637 pulse 1 – 4, 24 V
20 g, 10 – 2000 Hz, sinus EN 60068-2-6
100 g EN 60068-2-27
接触液体部件
外壳防护等级
压力连接
17 – 4 PH
AISI 304 或塑料
17 – 4 PH
电气连接 参阅第5页
订购标准
MBS 12..
1 – –
垫圈
指定的压力连接类型
–
标准 0 0 压力连接（HEX 22 mm）
GB04
带脉冲缓冲器 5 0
量程 1)（量表）
0 – 10 bar
0 – 16 bar
0 – 25 bar
0 – 40 bar
0 – 60 bar
0 – 100 bar
0 – 160 bar
0 – 250 bar
0 – 400 bar
0 – 500 bar
0 – 600 bar
2 0 BD08
2 2 AF04
2 4 AF02
2 6 PT04
2 8
3 0
3 2
3 4
3 6
3 7 C1
3 8 C2
电气连接
M12 × 1 EN60947-5-2
Ronde Metri-Pack Packard
C3
德驰 DT04-4P
C4
AMP superseal
C7
德驰 DT04-3P
G ¼ A DIN 3852-E 2)
AC04
1⁄4 – 18 NPT
AC02
1⁄8 – 27 NPT
7⁄16 – 20 UNF-2A 2)
1⁄4 – 18 NPTF
1⁄8 – 27 NPTF
1
⁄4 – 19 PT
量表（相对）
1 1
输出信号压力基准
4 – 20 mA
2
0 – 5 V
3
1 – 5 V
4
1 – 6 V
5
0 – 10 V
6
比率, 10 – 90%
1
) 如需压力范围 < 10 bar 或 >600 bar,
请洽询 Danfoss.
2
) 包含橡胶垫圈。最低介质温度为
-25 °C.
IC.PD.P21.1A.41 | 520B5211 | 3
© Danfoss | DCS (jmn) | 2019.01
参数表 | MBS 1200 和 MBS 1250 型 OEM 重载压力传感器
尺寸 / 组合*)
M12X1P
1.9
14
23
3.4
型号
备注:
外壳直径
均为 19 mm.
备注:
HEX 的对边宽度
为 22 mm.
型号
C1 C2 C3 C4 C7
M12 × 1 EN60947-5-2
18.3 9.7
7
⁄16 – 20 UNF-2A
Ronde Metri-Pack
Packard
1
⁄4 – 19 Pt
德驰 DT04-4P AMP Superseal 1.5 德驰 DT04-3P
21
38
1
⁄4 – 18 NPT / NP
39.7
1
⁄8 – 27 NPT / NPTF G 1⁄4 A DIN 3852-E
BD08 PT04 AC04/AF04 AC02/AF02 GB04
25
38
建议扭矩
2
) 18 – 20 Nm
用手指拧紧后，
再拧2-3圈
* 如需了解其他组合，请洽询丹佛斯.
2
) 取决于各种因素，例如包装材料、配偶材料、螺纹润滑及压力大小.
用手指拧紧后，
再拧2-3圈
用手指拧紧后，
再拧2-3圈
30 – 35 Nm
IC.PD.P21.1A.41 | 520B5211 | 4
© Danfoss | DCS (jmn) | 2019.01
电气连接
14
23
型号
3
C1 C2 C3 C4 C7
2
Sleutel
1
Ronde Metri-Pack
M12x1 EN60947-5-2
Packard 德驰 DT04-4P AMP Superseal 1.5 德驰 DT04-3P
环境温度 4 – 20 mA - 40 – 100 °C - 40 – 100 °C - 40 – 100 °C - 40 – 100 °C - 40 – 100 °C
环境温度，
0 – 5 V, 1 – 5 V,
1 – 6 V, 0 – 10 V,
- 40 – 125 °C - 40 – 125 °C - 40 – 125 °C - 40 – 125 °C - 40 – 125 °C
比率 10 – 90%
外壳
（搭配相匹配的连接
头，
IP67 IP67 IP67 IP67 IP67
可达到的防护等级）
材料
电气连接，
4 – 20 mA（2 线
芯）
电气连接，
0 – 5 V, 1 – 5 V,
1 – 6 V, 0 – 10
V,
比率 10 – 90%
SS, PBT 30% GFR 镀
金
（Au）
针脚 1: + 电源
针脚 2: 不连接
针脚 3: ÷ 电源
针脚 4: PE, 连接
至 MBS
外壳
针脚 1: + 电源
针脚 2: 输出
针脚 3: ÷ 电源
针脚 4: PE, 连接
至 MBS
外壳
含玻纤的 PBT 30%
GFR 镀锡（Sn）
针脚 A: ÷ 电源
针脚 B: + 电源
针脚 C: 不连接
针脚 A: ÷ 电源
针脚 B: + 电源
针脚 C: 输出
含玻纤的 PBT 30%
GFR
镀金（Au）
针脚 1: ÷ 电源
针脚 2: + 电源
针脚 3: PE, 连接
至 MBS
外壳
针脚 4: 不连接
针脚 1: ÷ 电源
针脚 2: + 电源
针脚 3: PE, 连接
至 MBS
外壳
针脚 4: 输出
含玻纤的 PBT 30%
GFR 镀锡（Sn）
针脚 1: 不连接
针脚 2: ÷ 电源
针脚 3: + 电源
针脚 1: 输出
针脚 2: ÷ 电源
针脚 3: + 电源
含玻纤的 PBT 30%
GFR
镀锡（Sn）
针脚 A: + 电源
针脚 B: ÷ 电源
针脚 C: 不连接
针脚 A: + 电源
针脚 B: ÷ 电源
针脚 C: 输出
C.PD.P21.1A.41 | 520B5211 | 5
