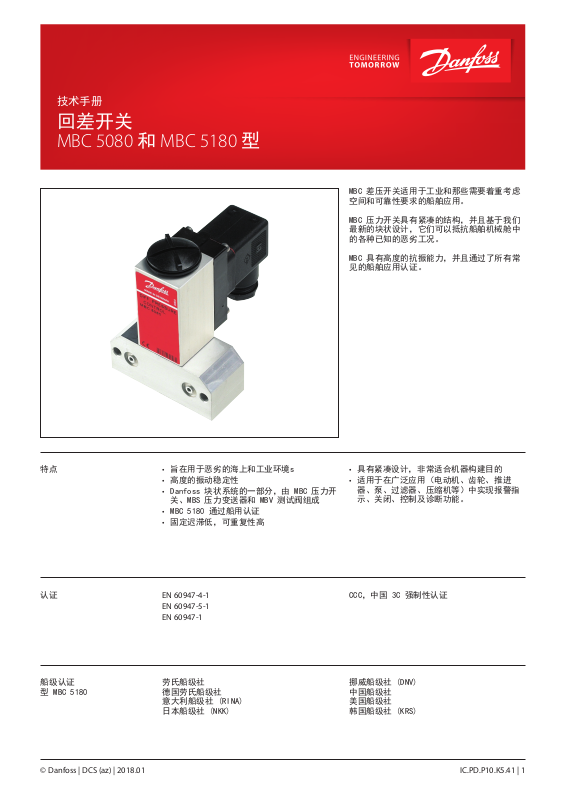

技术手册
回差开关
MBC 5080 和 MBC 5180 型
MBC 差压开关适用于工业和那些需要着重考虑
空间和可靠性要求的船舶应用。
MBC 压力开关具有紧凑的结构，并且基于我们
最新的块状设计，它们可以抵抗船舶机械舱中
的各种已知的恶劣工况。
MBC 具有高度的抗振能力，并且通过了所有常
见的船舶应用认证。
特点 • 旨在用于恶劣的海上和工业环境s
• 高度的振动稳定性
• Danfoss 块状系统的一部分，由 MBC 压力开
关、MBS 压力变送器和 MBV 测试阀组成
• MBC 5180 通过船用认证
• 固定迟滞低，可重复性高
认证
船级认证
型 MBC 5180
EN 60947-4-1
EN 60947-5-1
EN 60947-1
劳氏船级社
德国劳氏船级社
意大利船级社 (RINA)
日本船级社 (NKK)
• 具有紧凑设计，非常适合机器构建目的
• 适用于在广泛应用（电动机、齿轮、推进
器、泵、过滤器、压缩机等）中实现报警指
示、关闭、控制及诊断功能。
CCC，中国 3C 强制性认证
挪威船级社 (DNV)
中国船级社
美国船级社
韩国船级社 (KRS)
© Danfoss | DCS (az) | 2018.01
IC.PD.P10.K5.41 | 1
93Z81.12
参数表 | 回差开关, MBC 5080 和 MBC 5180 型
技术数据
性能
上开关点的可重复性
低压一 侧的静态压力
（激活开关点后完全释放的压力）
±0.1 巴（典型值
±0.2 巴（最大值）
最大开关频率 10/分钟 (0.16 Hz)
允许的工作压力 (HP) 45 巴
最小爆裂压力 90 巴
寿命
机械 > 400,000 次
电气（在最大触点负载下） > 100 万次
电气规范
开关 SPDT
触点负载
AC15 0.5 A, 250 V
DC13 12 W, 125 V
环境条件
温度
外壳防护等级 IP65, EN 60529
振动稳定性 正弦 4 g, 25–00 Hz EN 60068-2-6
抗冲击性 冲击 50 g/6 ms EN 60068-2-27
操作 -10 – 85 °C
运输 -50 – 85 °C
机械特性
压力连接
电气连接 插头
接触液体部件材质
外壳材质
重量 0.35 kg
可选 G1/4 母式 (ISO 228/1) 或法兰
可选 请参阅第 4 页上的规格表
DIN 43650，Pg9、Pg11 或 Pg
13.5
外壳 阳极化 AIMgSi1（硅基镁铝合金）
隔膜 NBR
O 形环 NBR
孔塞（法兰型） 镀镍黄铜
O 形圈（法兰型） NBR
外壳 阳极化 AIMgSi1（硅基镁铝合金）
插头紧固件 玻璃纤维填充聚酰胺，PA 6.6
机械回差
上开关点
下开关点
Danfoss
© Danfoss | DCS (az) | 2018.01
ΔP 设定值
上开关点
下开关点
系统压力
IC.PD.P10.K5.41 | 2
93Z19.11

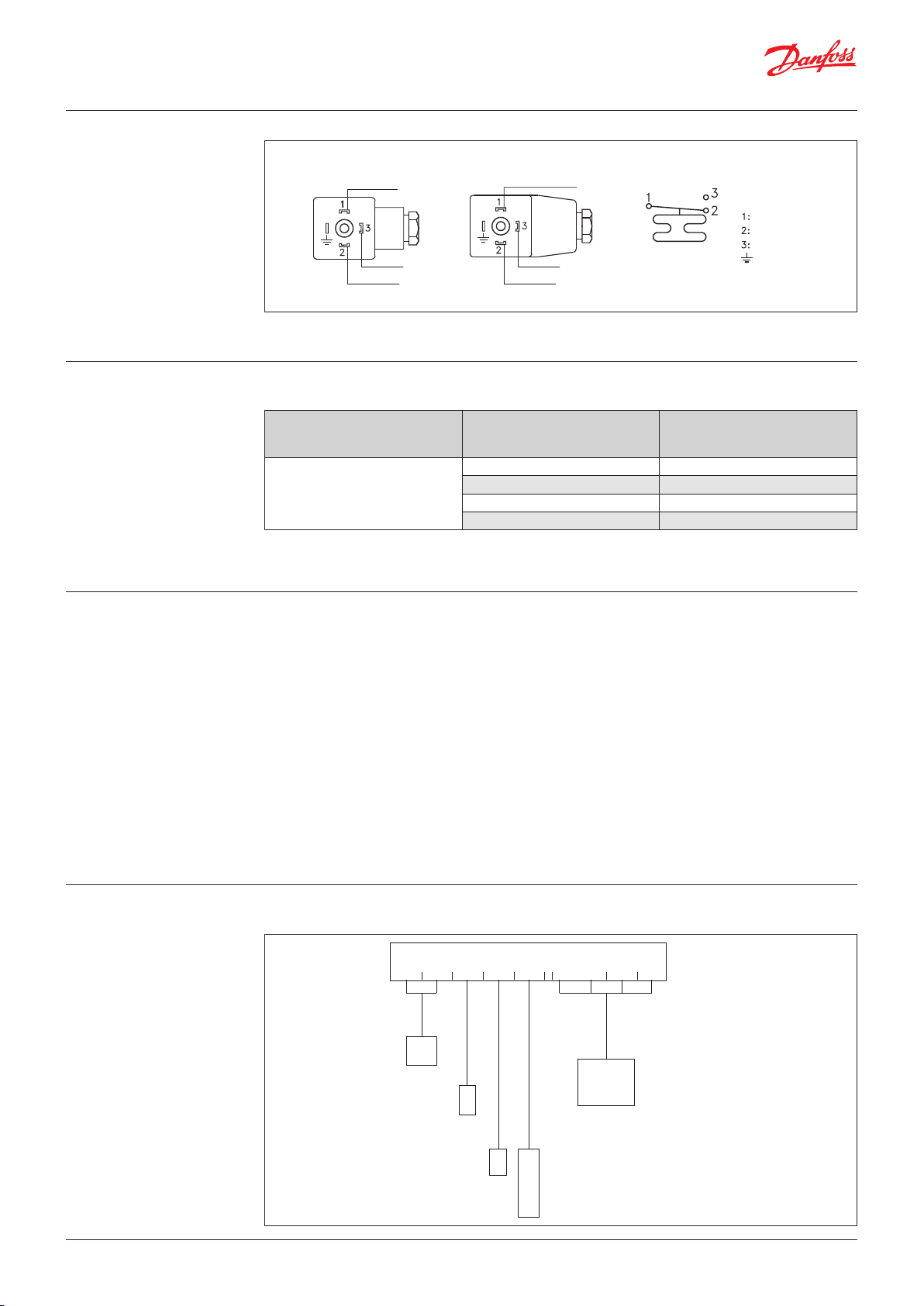

参数表 | 回差开关, MBC 5080 和 MBC 5180 型
电气连接
Danfoss
输入
常闭 (NC)
常开 (NO)
连接到外壳 压力控制
订购标准型
机械回差
请参阅第 2 页的技术数据。
1
) 首选型
设置范围
∆p（巴）
0.3 - 5
MBC 5080
MBC 5180
MBC 5080-2031-1DB04 –
MBC 5080-2031-1CB04 –
MBC 5180-2031-1DB04
MBC 5180-2031-1CB04
MBC 标准型可在 0.3 巴的最小回差范围内进行
调节。
系统压力变化不会影响回差设置。
如果在 0 巴的系统压力下将回差设为较大值，
设定值将发生轻微变化。
型号
经过船用认证
MBC 5180
产品代码
061B128066 1)
061B129066
示例 :
在 0 巴的系统压力下，将压差设为 5.0 巴。
当系统压力达到 30 巴时，MBC 5080/5180 将
在高压端达到大约 34.2 巴的时候报警。回差
降低了 0.8 巴。
我们的经验是，MBC 5080/5180 通常在压差设
置接近最小值的情况下使用，那样的话压差将
与系统压力无关。
如果需要较高的回差，我们建议在应用的正常
系统压力下进行回差设置。
订购定制型
© Danfoss | DCS (az) | 2018.01
MBC 5080 -
MBC 5180 -
设置
范围
0.3 - 5 巴
其他
型号
NBR 膜片
其他
微型开关
0.5 A, 250 V(AC 15)
12 W, 125 V (DC 13) ................................. 1
其他
........... 2 0
.......................... x x
....................................... 3
................................................. x
.............................................................. x
C B 0 4 ..................... G 1/4
D B 0 4 ..................... G 1/
x x x x .....................
电气连接
0 .......................................................... 无插头 (DIN 43650 A)
1 .......................................................... Pg 11 插头 (DIN 43650 A)
2 .......................................................... Pg 13.5 插头 (DIN 43650 A)
3 .......................................................... Pg 9 插头 (DIN 43650 A)
x .......................................................... 其他
压力连接
母式
母式（带法兰连接）
4
其他
IC.PD.P10.K5.41 | 3

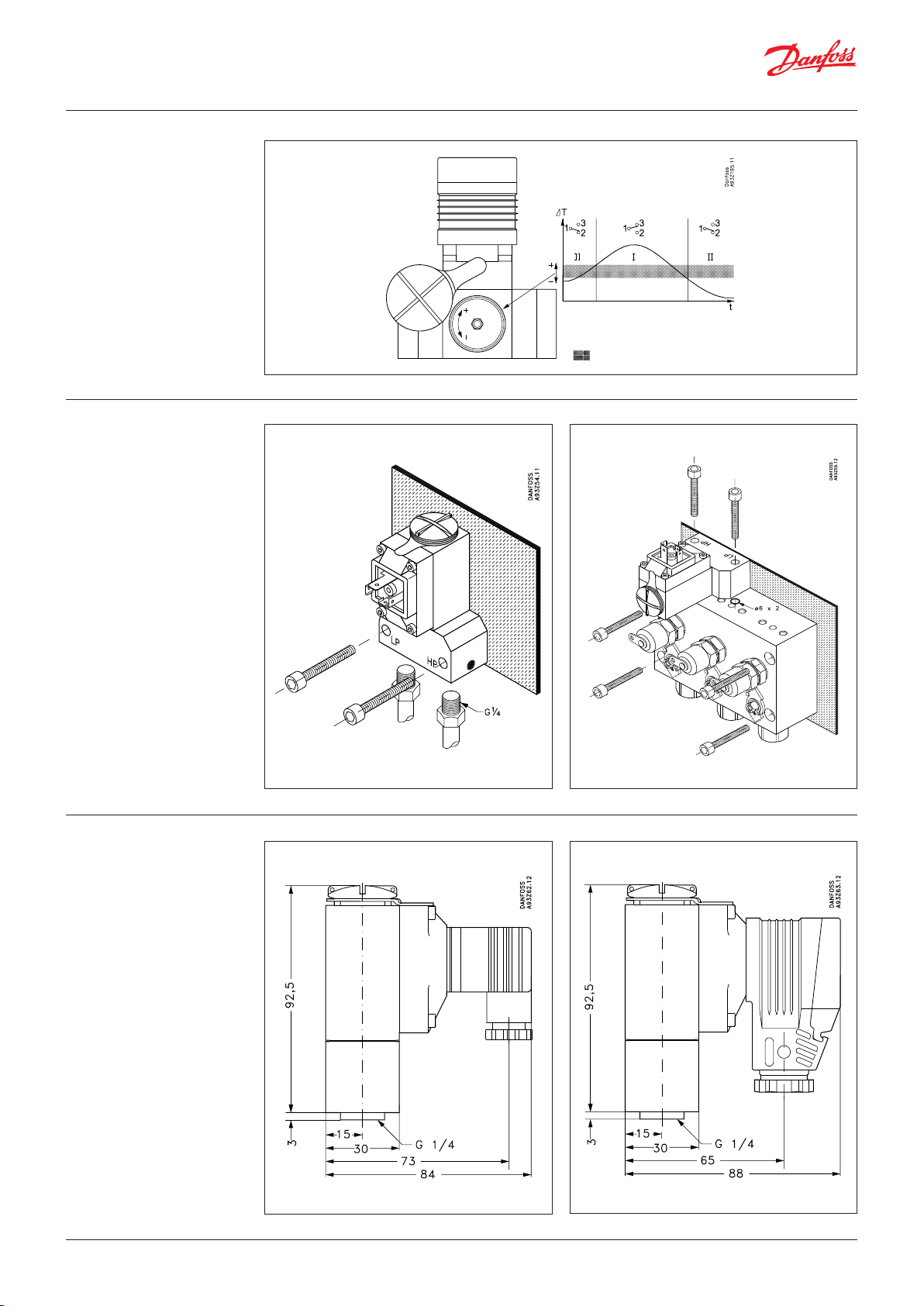

参数表 | 回差开关, MBC 5080 和 MBC 5180 型
调节
机械连接
机械偏差
尺寸[mm]和重量[kg]
© Danfoss | DCS (az) | 2018.01
重量: 0.35 kg 重量: 0.35 kg
IC.PD.P10.K5.41 | 4
尺寸[mm]和重量[kg]
(续)
© Danfoss | DCS (az) | 2018.01
IC.PD.P10.K5.41 | 5
