Datenblatt
Differenzdruckschalter
MBC 5080 und MBC 5180
MBC-Differenzdruckschalter kommen in Industrieund Schifffahrtsanwendungen, in denen
kompakte Abmessungen und hohe
Zuverlässigkeit im Vordergrund stehen, zum
Einsatz.
Es handelt sich um kompakte Druckschalter in
neuer Blockbauweise, die speziell für die
erschwerten Bedingungen in Maschinenräumen
von Schiffen ausgelegt sind.
Die MBC-Druckschalter zeichnen sich durch eine
hohe Vibrationsfestigkeit aus und verfügen über
sämtliche gängigen Zulassungen für den Einsatz
auf Schiffen.
Merkmale • Ausgelegt für raue maritime und industrielle
Umgebungen
• Hohe Vibrationsfestigkeit
• Teil des neuen Danfoss Blockkonzeptes,
bestehend aus MBC-Druckschaltern,
MBS-Drucksensoren und MBV-Prüfventilen
• MBC 5180 mit Schiffszulassungen
Zulassung
Schiffszulassungen,
Type MBC 5180
EN 60947-4-1
EN 60947-5-1
EN 60947-1
Lloyd’s Register, LR
Germanischer Lloyd, GL
Registro Italiano Navale, RINA
Nippon Kaiji Kyokai, NKK
• Geringe Hysterese und hohe
Wiederholgenauigkeit
• Kompakte Konstruktion, gut geeignet für den
Einsatz im Maschinenbau
• Für Alarmgebung, Abschaltvorgänge,
Steuerung und Diagnose bei vielen
Anwendungen - Motoren, Getrieben, Pumpen,
Filtern, Kompressoren usw.
China Compulsory Certificate, CCC
Det Norske Veritas, DNV
China Classification Society, CCS
American Bureau of Shipping, ABS
Korean Register of Shipping, KR
© Danfoss | DCS (az) | 2018.01
IC.PD.P10.K5.03 | 1
93Z81.12
Datenblatt | Differenzdruckschalter, MBC 5080 und MBC 5180
Technische Daten
Leistung
Wiederholgenauigkeit oberer Schaltpunkt
Statischer Druck LP-Seite
(vollständig drucklos nach Auslösen des Schaltpunkts)
Ansprechzeit 10/min. (0.16 Hz)
Zulässiger Betriebsdruck (HP) 45 bar
Min. Berstdruck 90 bar
Lebensdauer
Mechanisch > 400.000 Zyklen
Elektrisch bei max. Kontaktlast > 100.000 Zyklen
±0.1 bar (typ.)
±0.2 bar (max.)
Mechanische Differenz
Schalter SPDT
Kontaktlast
AC15 0,5 A, 250 V
DC13 12 W, 125 V
Umgebungsbedingungen
Temperatur
Enclosure IP65, EN 60529
Vibrationsstabilität Sinusförmig 4 g, 25–100 Hz EN 60068-2-6
Stoßfestigkeit Stoßlast 50 g/6 ms EN 60068-2-27
Betrieb -10 – 85 °C
Transport -50 – 85 °C
Mechanische Eigenschaften
Druckanschluss
Elektrischer Anschluss Stecker DIN 43650, Pg9, Pg11 or Pg 13.5
Material medienberührte Teile
Material Verkleidung
Gewicht 0.35 kg
Standard
Option Siehe Spezifikationsformular, Seite 4
Gehäuse Eloxiertes AIMgSi1, AW-6082 T6
Membran NBR
O-ring NBR
Bohrung (Flanschausführung) Vernickeltes Messing
O-Ring (Flanschausführung) NBR
Gehäuse Eloxiertes AIMgSi1, AW-6082 T6
Steckerfixierung Glasgefülltes Polyamid, PA 6.6
G¼ Innengewinde (ISO 228/1) oder
Flansch
Mechanische Differenz
Unterer Umschaltpunkt
Oberer Umschaltpunkt
Danfoss
© Danfoss | DCS (az) | 2018.01
Unterer Umschaltpunkt
Gesetzter Punkt für ∆P
Oberer Umschaltpunkt
Systemdruck
IC.PD.P10.K5.03 | 2
93Z19.11
Datenblatt | Differenzdruckschalter, MBC 5080 und MBC 5180

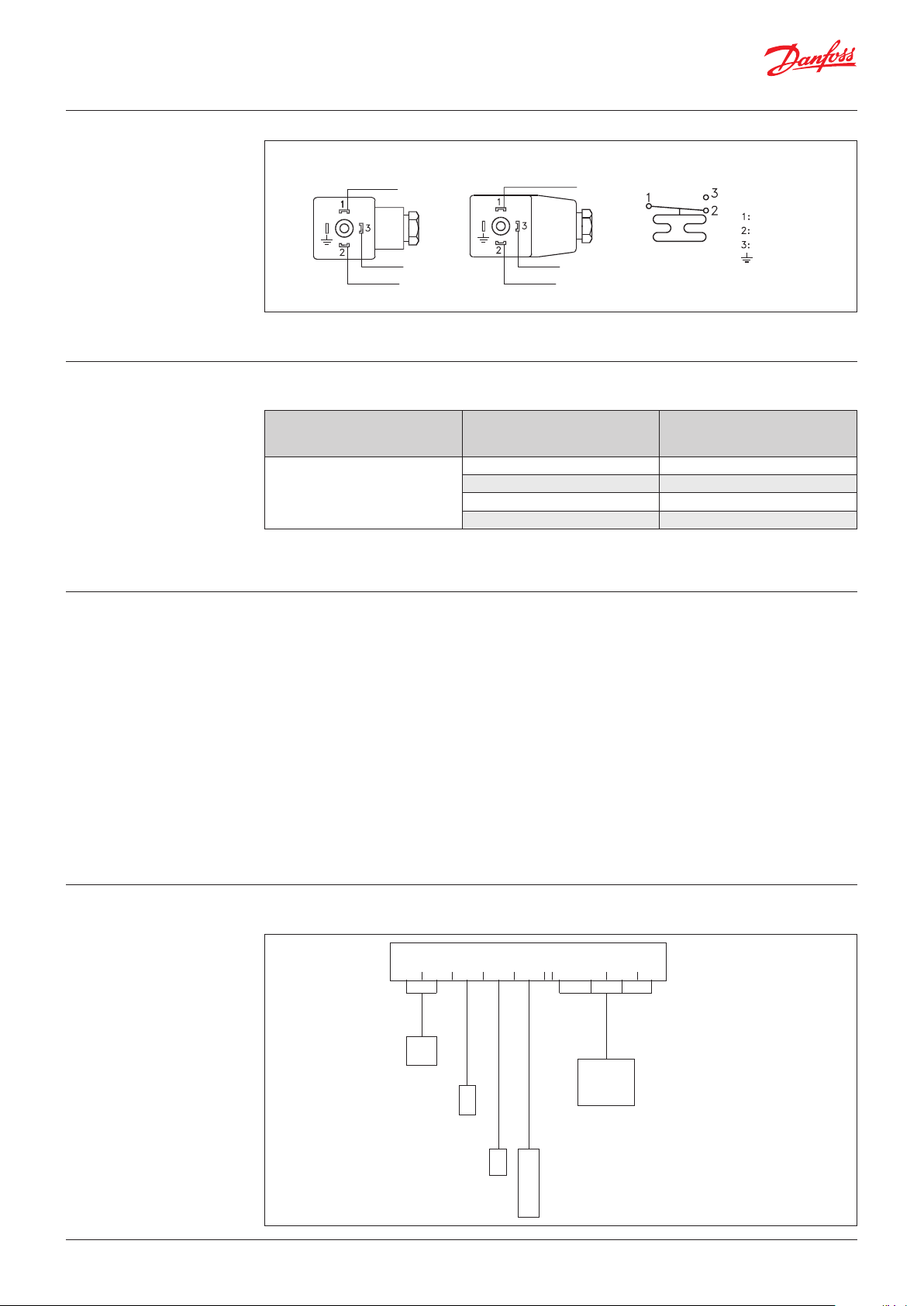

Elektrische Anschlüsse
Danfoss
Eingang
Öffner (Kontakt); stromlos geschlossen
Schließer (Kontakt); stromlos geöffnet
Anschluss an das Gehäuse
der Druckregelung
Bestellung Standardmodelle
Mechanische Differenz siehe
Technische Daten Seite 2.
Einstellbereich
MBC 5080
bar ∆p
MBC 5180
MBC 5080-2031-1DB04 –
0.3 - 5
MBC 5080-2031-1CB04 –
MBC 5180-2031-1DB04 061B128066 1)
MBC 5180-2031-1CB04 061B129066
1
Bevorzugte Version
MBC Standardversionen sind auf einen Mindestdifferenzbereich von 0,3 bar eingestellt.
Schwankungen des Systemdrucks
haben keinerlei Auswirkungen auf die
Differenzeinstellung.
Wird die Differenzl bei einem Systemdruck von 0
bar auf einen hohen Wert eingestellt, ändert sich
der Sollwert geringfügig.
Typ-Nr.
Schiffszulassung
MBC 5180
Bestell-Nr.
Beispiel:
MBC 5080/5180 eingestellt auf eine Differenz von
5,0 bar bei einem Systemdruck von 0 bar löst bei
einem Systemdruck von 30 bar einen Alarm bei
ca. 34,2 bar aus. Differenzabfall 0,8 bar.
Unsere Erfahrung zeigt, dass MBC 5080/5180
häufig mit einer Differenzeinstellung nah am
Minimum verwendet werden, wo die Differenz
vom Systemdruck unabhängig ist.
Ist eine hohe Differenz erforderlich empfehlen
wir eine Differenzeinstellung entsprechend dem
für die Anwendung normalen Systemdruck.
Bestellung
Sonderanfertigungen
© Danfoss | DCS (az) | 2018.01
MBC 5080 -
MBC 5180 -
Einstellbereich
0.3 - 5 bar ................ 2 0
Sonstige .................. x x
Typ
NBR-Membran ............................. 3
Sonstige ......................................... x
Druckanschluss
C B 0 4 .......... G ¼ Innengewinde
D B 0 4 .......... G ¼
x x x x .......... Sonstige
Mikroschalter
0.5 A, 250 V(AC 15)
12 W, 125 V (DC 13) ................................. 1
Sonstige ...................................................... x
Elektrischer Anschluss
0 ...............................................Ohne Stecker (DIN 43650 A
1 ...............................................Pg 11 Stecker (DIN 43650 A)
2 ...............................................Pg 13.5 Stecker (DIN 43650 A)
3 ...............................................Pg 9 Stecker (DIN 43650 A)
x ...............................................Sonstige
Innengewinde mit Flanschanschluss
IC.PD.P10.K5.03 | 3
Datenblatt | Differenzdruckschalter, MBC 5080 und MBC 5180
Anpassung
Mechanische Anschlüsse
Mechanische Differenz
Maße [mm] und Gewicht [kg]
© Danfoss | DCS (az) | 2018.01
Gewicht: 0.35 kg Gewicht: 0.35 kg
IC.PD.P10.K5.03 | 4
Maße [mm] und Gewicht [kg]
(Fortführung)
© Danfoss | DCS (az) | 2018.01
IC.PD.P10.K5.03 | 5
