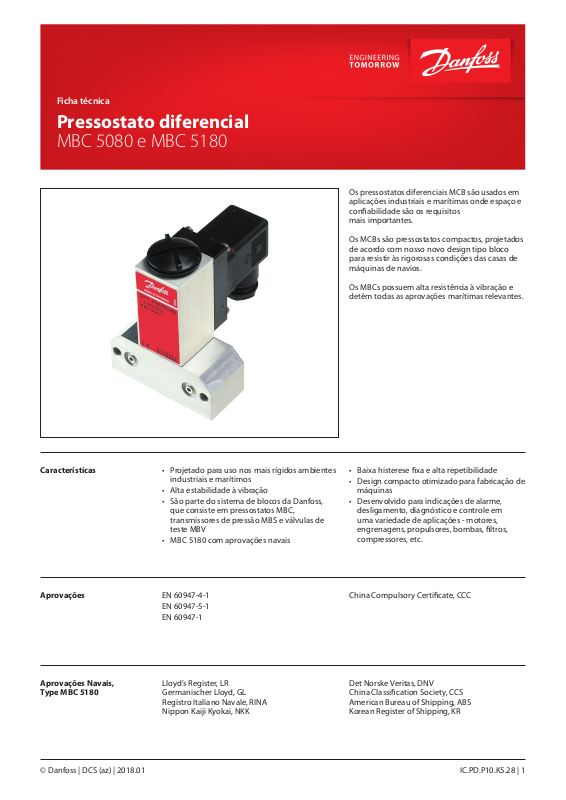

Ficha técnica
Pressostato diferencial
MBC 5080 e MBC 5180
Os pressostatos diferenciais MCB são usados em
aplicações industriais e marítimas onde espaço e
confiabilidade são os requisitos
mais importantes.
Os MCBs são pressostatos compactos, projetados
de acordo com nosso novo design tipo bloco
para resistir às rigorosas condições das casas de
máquinas de navios.
Os MBCs possuem alta resistência à vibração e
detêm todas as aprovações marítimas relevantes.
Características • Projetado para uso nos mais rígidos ambientes
industriais e marítimos
• Alta estabilidade à vibração
• São parte do sistema de blocos da Danfoss,
que consiste em pressostatos MBC,
transmissores de pressão MBS e válvulas de
teste MBV
• MBC 5180 com aprovações navais
Aprovações
Aprovações Navais,
Type MBC 5180
EN 60947-4-1
EN 60947-5-1
EN 60947-1
Lloyd’s Register, LR
Germanischer Lloyd, GL
Registro Italiano Navale, RINA
Nippon Kaiji Kyokai, NKK
• Baixa histerese fixa e alta repetibilidade
• Design compacto otimizado para fabricação de
máquinas
• Desenvolvido para indicações de alarme,
desligamento, diagnóstico e controle em
uma variedade de aplicações - motores,
engrenagens, propulsores, bombas, filtros,
compressores, etc.
China Compulsory Certificate, CCC
Det Norske Veritas, DNV
China Classification Society, CCS
American Bureau of Shipping, ABS
Korean Register of Shipping, KR
© Danfoss | DCS (az) | 2018.01
IC.PD.P10.K5.28 | 1
93Z81.12
Ficha Técnica | Pressostato diferencial, MBC 5080 e MBC 5180
Dados técnicos
Performance
Repetibilidade do ponto de contato superior
Pressão estática no setor de BP
(Pressão totalmente liberada após ativação do ponto de comutação)
Frequência máx. do contato 10/min. (0,16 Hz)
Máxima pressão de trabalho (AP) 45 bar
Pressão mín. de ruptura 90 bar
Vida útil
Mecânica > 400.000 ciclos
Elétrica na carga máx. de contato > 100.000 ciclos
±0,1 bar (tip.)
±0,2 bar (máx.)
Especificações elétricas
Contato elétrico SPDT
Carga de contato
CA15 0,5 A, 250 V
CC13 12 W, 125 V
Condições do ambiente
Temperatura
Carcaça IP65, EN 60529
Estabilidade à vibração Sinusoidal 4 g, 25–00 Hz EN 60068-2-6
Resistência a choque Choque 50 g/6 ms EN 60068-2-27
Operação -10 – 85 °C
Transporte -50 – 85 °C
Características mecânicas
Padrão G¼ fêmea (ISO 228/1) ou flange
Conexão de pressão
Conexão elétrica Plugue DIN 43650, Pg9, Pg11 or Pg 13.5
Material de contato
Material da carcaça
Peso 0.35 kg
Opção
Carcaça Anodizado AIMgSi1, AW-6082 T6
Diafragma NBR
Anel o-ring NBR
Plugue perfurado (versão de flange) Latão revestido em níquel
Anel o-ring (versão de flange) NBR
Carcaça Anodizado AIMgSi1, AW-6082 T6
Plugue de fixação
Vide formulário de especificação,
página 4
Poliamida preenchida com vidro, PA
6,6
Diferencial mecânico
Ponto de contato superior
Ponto de contato inferior
Danfoss
© Danfoss | DCS (az) | 2018.01
Ponto de ajuste para ∆P
Ponto de contato superior
Ponto de contato inferior
Pressão do sistema
IC.PD.P10.K5.28 | 2
93Z19.11
Ficha Técnica | Pressostato diferencial, MBC 5080 e MBC 5180

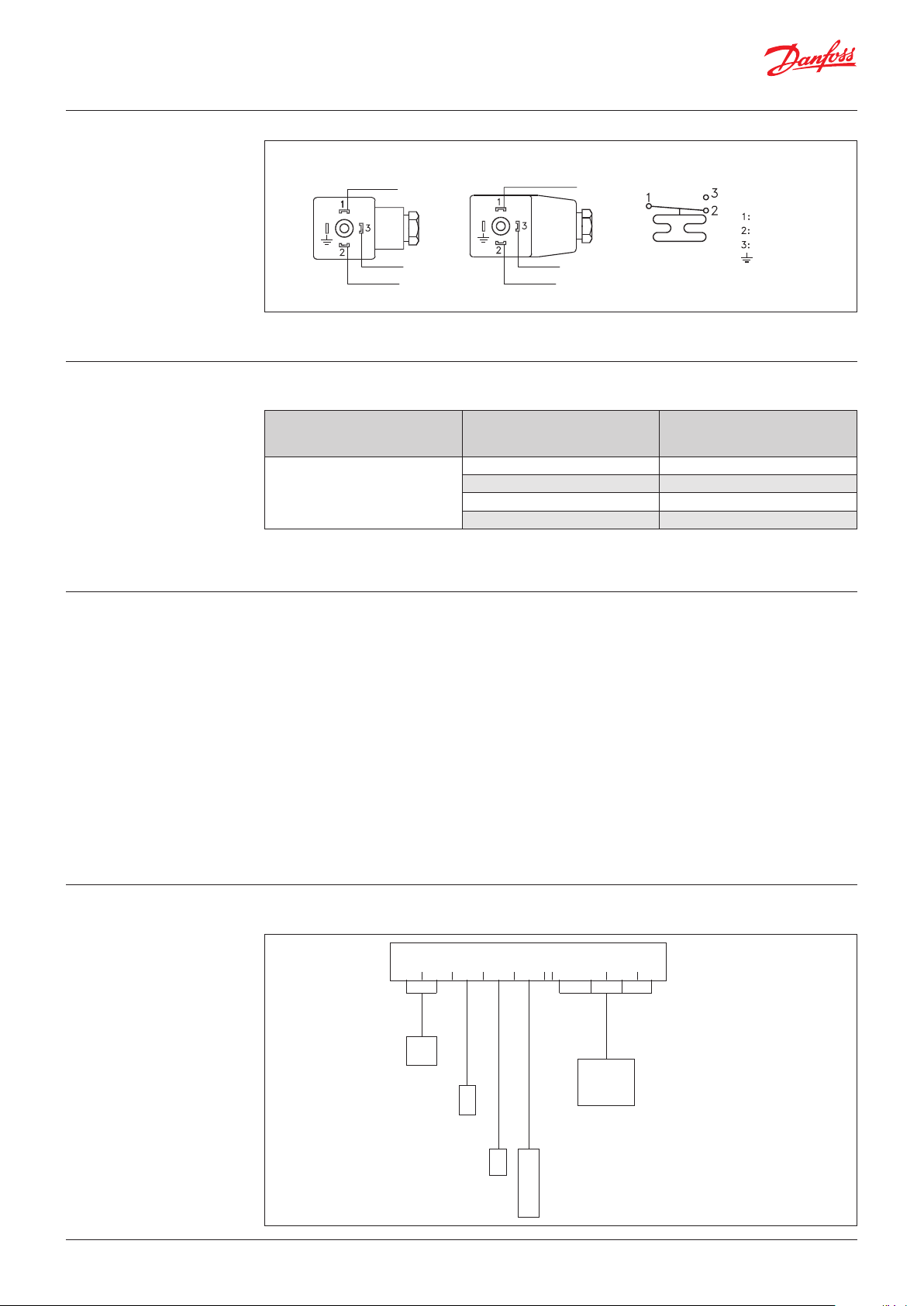

Conexão elétrica
Danfoss
Entrada
Normalmente fechada (NF)
Normalmente aberta (NA)
Conectada à carcaça
do pressostato
Informações de pedidos
padrão
Diferencial mecânico
vide dados técnicos, página 2.
Intervalo de ajuste
bar ∆p
MBC 5080-2031-1DB04 –
MBC 5080-2031-1CB04 –
MBC 5180-2031-1DB04 061B128066 1)
MBC 5180-2031-1CB04 061B129066
1
Versão preferida
0,3 - 5
As versões MBC padrão são ajustadas no
intervalo mínimo do diferencial de 0,3 bar.
Variações na pressão do sistema não afetarão o
ajuste do diferencial.
Caso o diferencial seja ajustado a um valor
elevado na pressão do sistema de 0 bar, haverá
uma pequena mudança no ponto de ajuste.
Tipo N°
MBC 5080
MBC 5180
MBC 5180
com aprovação naval
Código
Exemplo:
O MBC 5080/5180 ajustado para o diferencial de
5,0 bar com pressão do sistema de 0 bar fará o
alarme disparar com pressão do sistema de 30
bar em aprox. 34,2 bar. Diminuição de 0,8 bar no
diferencial.
De acordo com nossa experiência, os MBCs 5080
e 5180 são frequentemente usados num ajuste
do diferencial próximo ao mínimo, em que o
diferencial seja independente da pressão do
sistema.
Se for necessário um alto diferencial,
recomendamos que se realize um ajuste do
diferencial na pressão do sistema que seja normal
para a aplicação.
Informações de pedidos
customizados
© Danfoss | DCS (az) | 2018.01
MBC 5080 -
MBC 5180 -
Intervalo
de ajuste
0,3 - 5 bar ................ 2 0
Outros ...................... x x
Tipo
Diafragma NBR ............................ 3
Outros ............................................. x
Contato
0,5 A, 250 V(CA 15)
12 W, 125 V (CC 13) .................................. 1
Outros .......................................................... x
Conexão de pressão
C B 0 4 ................G 1/4 fêmea
D B 0 4 ................G 1/4 fêmea com conexão de flange
x x x x ................ Outros
Conexão elétrica
0 ..................................................... Sem plugue (DIN 43650 A)
1 ..................................................... Plugue pg 11 (DIN 43650 A)
2 ..................................................... Plugue pg 13,5 (DIN 43650 A)
3 ..................................................... Plugue pg 9 (DIN 43650 A)
x ..................................................... Outros
IC.PD.P10.K5.28 | 3
Ficha Técnica | Pressostato diferencial, MBC 5080 e MBC 5180

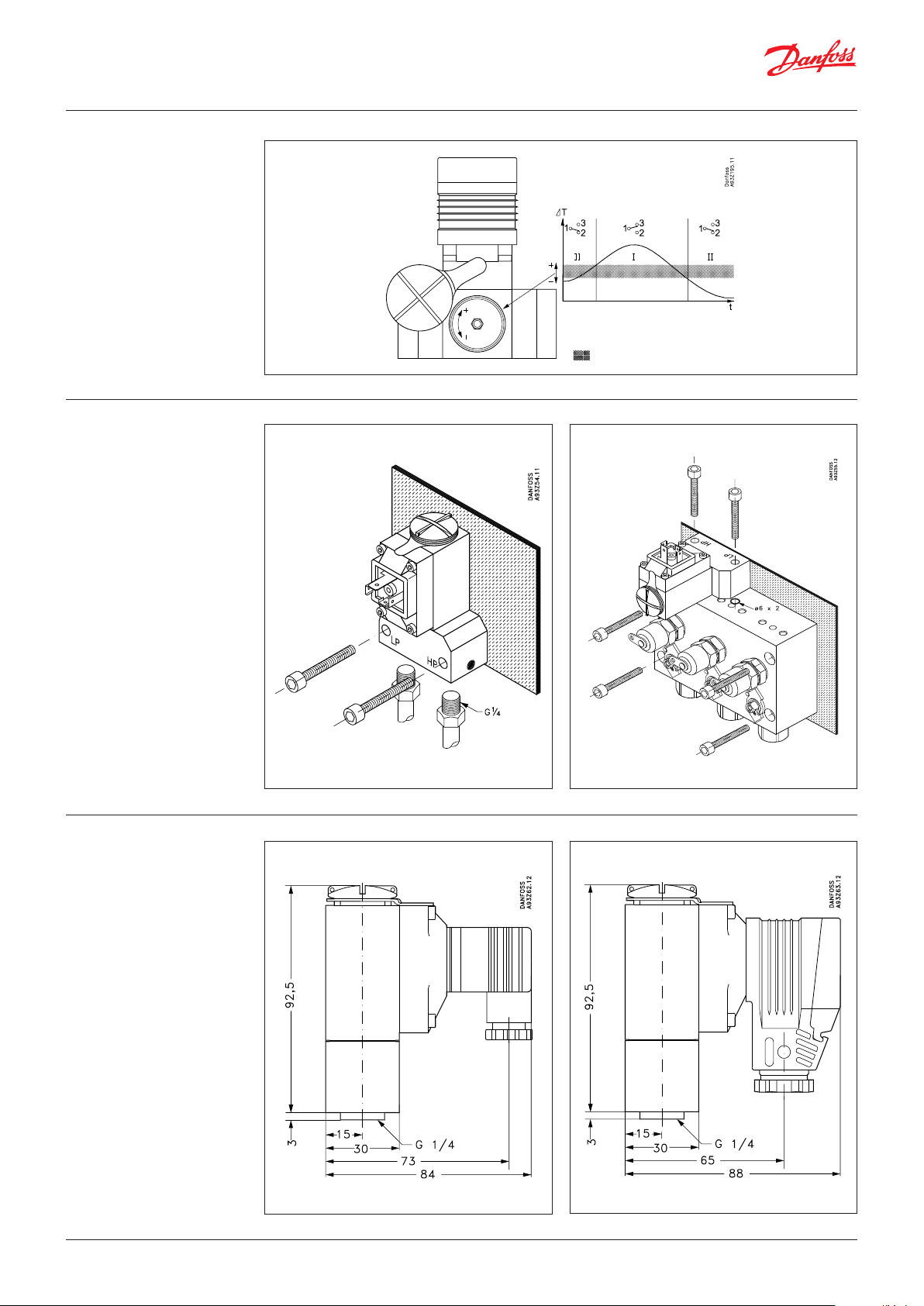

Ajuste
Conexões mecânicas
Diferença mecânica
Dimensões [mm] e pesos [kg]
© Danfoss | DCS (az) | 2018.01
Peso: 0.35 kg Peso: 0.35 kg
IC.PD.P10.K5.28 | 4

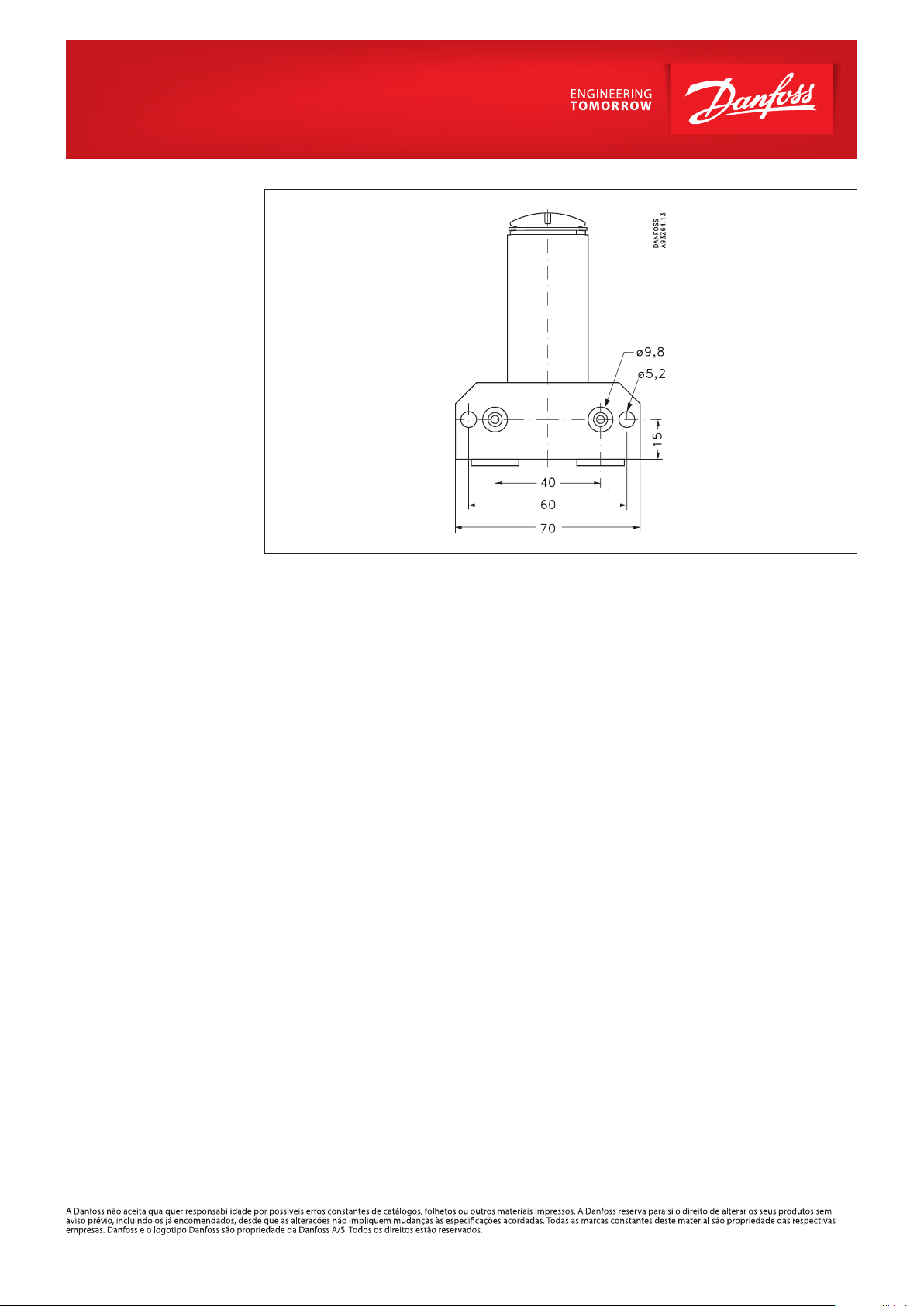

Dimensões [mm] e pesos [kg]
(continuação)
© Danfoss | DCS (az) | 2018.01
IC.PD.P10.K5.28 | 5
