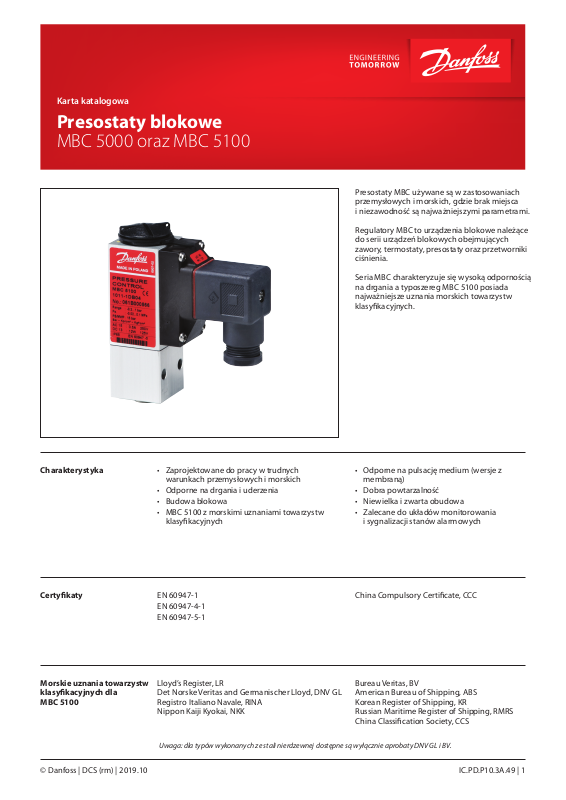

Karta katalogowa
Presostaty blokowe
MBC 5000 oraz MBC 5100
Presostaty MBC używane są w zastosowaniach
przemysłowych i morskich, gdzie brak miejsca
i niezawodność są najważniejszymi parametrami.
Regulatory MBC to urządzenia blokowe należące
do serii urządzeń blokowych obejmujących
zawory, termostaty, presostaty oraz przetworniki
ciśnienia.
Seria MBC charakteryzuje się wysoką odpornością
na drgania a typoszereg MBC 5100 posiada
najważniejsze uznania morskich towarzystw
klasyfikacyjnych.
Charakterystyka
Certyfikaty
Morskie uznania towarzystw
klasyfikacyjnych dla
MBC 5100
• Zaprojektowane do pracy w trudnych
warunkach przemysłowych i morskich
• Odporne na drgania i uderzenia
• Budowa blokowa
• MBC 5100 z morskimi uznaniami towarzystw
klasyfikacyjnych
EN 60947-1
EN 60947-4-1
EN 60947-5-1
Lloyd’s Register, LR
Det Norske Veritas and Germanischer Lloyd, DNV GL
Registro Italiano Navale, RINA
Nippon Kaiji Kyokai, NKK
Uwaga: dla typów wykonanych ze stali nierdzewnej dostępne są wyłącznie aprobaty DNV GL i BV.
• Odporne na pulsację medium (wersje z
membraną)
• Dobra powtarzalność
• Niewielka i zwarta obudowa
• Zalecane do układów monitorowania
i sygnalizacji stanów alarmowych
China Compulsory Certificate, CCC
Bureau Veritas, BV
American Bureau of Shipping, ABS
Korean Register of Shipping, KR
Russian Maritime Register of Shipping, RMRS
China Classification Society, CCS
© Danfoss | DCS (rm) | 2019.10
IC.PD.P10.3A.49 | 1
Karta katalogowa | Presostaty blokowe, MBC 5000 oraz MBC 5100
Dane techniczne
Charakterystyka
Wersje z mieszkiem
Powtarzalność
Czas reakcji < 4 ms
Maksymalna częstotliwość łączeń 10/min (0,16 Hz)
Mechaniczna różnica załączeń patrz str. 4
Maksymalne ciśnienie robocze patrz str. 4
Ciśnienie niszczące patrz str. 4
Żywotność
Wersje z membraną
Wersje z tłokiem
Mechaniczna (wersje z mieszkiem i membraną)
Mechaniczna (wersje z tłokiem)
Elektryczna (znam. obc. styków)
± 0,2 % FS (typ.)
± 0,5 % FS (maks.)
± 0,5 % FS (typ.)
± 1 % FS (maks.)
± 1 % FS (typ.)
± 1 % FS (maks.)
> 400 000 cykli
>1 milion cykli
> 100 000 cykli
Charakterystyka elektryczna
System styków Mikroprzełącznik SPDT
Obciążenie styków
AC 15 0,5 A, 250 V
DC 13 12 W, 125 V
Warunki pracy
Medium
Temperatura
Otoczenia
Stopień ochrony IP65, IEC 529
Odporność na drgania Sinusoidalna
Wersje z mieszkiem
Wersje z membraną
Wersje z tłokiem
Wersje z mieszkiem
Wersje z membraną
Wersje z tłokiem
20 g, 25 – 2 kHz IEC 68-2-6
(wer. z tłokiem) 4,4 g,
25 – 200Hz
-40 – 85 °C
-10 – 85 °C
-40 – 85 °C
-50 – 85 °C
-50 – 85 °C
-40 – 85 °C
IEC 60068-2-27
Charakterystyka mechaniczna
Przyłącze robocze
Podłączenie elektryczne Wtyk DIN 43650, Pg 9 / Pg 11 / Pg 13.5
Materiały mające kontakt z medium
Materiał obudowy
Masa 0.25 kg
Standard G ¼ ( żeńskie ISO 228/1) lub kołnierz
Opcje patrz specyfikacja - str. 4
Anodized AIMgSi1, AW-6082T6
Obudowa
Mieszek
Membrana Viton
Tłok
O-ring NBR
Korek otworu (wersja
kołnierzowa)
Uszczelka (wersja tłokowa) Turcon T05
Obudowa Anodized AIMgSi1, AW-6082T6
Wtyk
Styki Srebrne (AG) mikroprofil
Stal nierdzewna 1.4306 (18/8),
zgodna z EN10088-3
Stal nierdzewna 1.4306 (18/8),
acc. to EN10088-2
Stal nierdzewna 1.4028 (3H13),
acc. to EN10088-2
Mosiądz niklowany lub stal
ocynkowana
Poliamid z włóknem szklanym, PA
6.6
© Danfoss | DCS (rm) | 2019.10
IC.PD.P10.3A.49 | 2
Karta katalogowa | Presostaty blokowe, MBC 5000 oraz MBC 5100
Podłączenie elektryczne
Out NO
Out NC
Nastawa
Out NO
Out NC
InIn
Danfoss
93Z19.11
Zacisk wejściowy
Input
Styk rozwierny (NC)
Normally closed (NC)
Styk zwierny (NO)
Normally open (NO)
Połączone z obudową presostatu
Connected to enclosure
of pressure control
Montaż
Mechaniczna różnica załączeń
Jeden pełen obrót śruby nastawczej (360°) odpowiada ok. 7% wartości zakresu nastawy
Przyłącze kołnierzowe:Przyłącze gwintowe:
Należy stosować wersje
Należy stosować wersje z przyłączem tylko G 1/4”
z przyłączem G 1/4” + kołnierz (przyłącze gwintowe
jest zaślepione fabrycznie)
Zasady doboru Aby uzyskać najlepsze warunki pracy dla
presostatów MBC należy kierować się
następującymi zaleceniami:
• ciśnienie robocze w instalacji musi być
zgodne z parametrami dla danego
urządzenia
• wybieramy wersję z możliwie najniższym
zakresem ciśnień
© Danfoss | DCS (rm) | 2019.10
• jeżeli istnieje niebezpieczeństwo
pojawienia się skoków ciśnienia należy
wybrać wersję z membraną (o ile jest to
tylko możliwe)
• jeżeli potrzebujemy presostat o małej
wartości mechanicznej różnicy załączeń
wybieramy wersję z mieszkiem
IC.PD.P10.3A.49 | 3
Karta katalogowa | Presostaty blokowe, MBC 5000 oraz MBC 5100
Zamawianie
Zamawianie typów stali
nierdzewnej
Typ:
LP = Niskie
ciśnienie
HP =
Wysokie
Zakres
nastawy
Min. Stała
mecha-
niczna
różnica
załączeń 1)
max. Stała
mecha-
niczna
różnica
załączeń 1)
Dop,
ciśnienie
robocze
Min,
ciśnienie
niszczące
Przyłącze
robocze
Symbol
MBC 5000- /
MBC 5100-
MBC 5100
z morskimi
uznaniami
Numer
katalogowy
ciśnienie
Pe [bar]
LP mieszek -0,20 – 1,00 0,30 0,45 15 30
LP mieszek -0,20 – 4,00 0,30 0,45 15 30
LP mieszek -0,20 – 10,00 0,40 0,60 15 30
[bar]
[bar]
Pe [bar]
Pe [bar]
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
1011-1DB04 061B000566
1211-1DB04 061B000466 2)
1411-1DB04 061B000266 2)
LP mieszek -0,20 – 10,00 0,40 0,60 15 30 G¼” 1411-1CB04 061B000066
LP mieszek 0,50 – 3,00 0,25 0,30 15 30
LP mieszek 1,00 – 6,00 0,30 0,45 15 30
HP mieszek 5,00 – 30,00 0,90 2,00 45 90
LP membrana 0,50 – 3,00 0,50 0,80 150 300
LP membrana 1,00 – 6,00 1,00 2,50 150 300
LP membrana 1,00 – 10,00 1,00 2,50 150 300
LP membrana 5,00 – 20,00 1,00 2,50 150 300
LP membrana 5,00 – 25,00 1,00 2,50 150 300
HP membrana 5,00 – 40,00 2,00 7,00 150 300
HP membrana 10,00 – 100,00 4,00 12,00 150 300
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
G¼” + kołnierz
2011-1DB04 061B002966
2211-1DB04 061B000766
3421-1DB04 061B000366 2)
2031-1DB04 061B101766
2231-1DB04 061B100966
2431-1DB04 061B100466 2)
3231-1DB04 061B100266 2)
3331-1DB04 061B102466
3641-1DB04 061B100566 2)
4241-1DB04 061B100366 2)
HP tłok 16,00 – 160,00 15,00 30,00 600 1200 G¼” 5251-1CB04 061B510066
HP tłok 25,00 – 250,00 20,00 40,00 600 1200 G¼” 5451-1CB04 061B510166
HP tłok 40,00 – 400,00 20,00 50,00 600 1200 G¼” 5651-1CB04 061B510266
1
) Wartość maksymalna, wszystkie wartości mniejsze lub równe są prawidłowe
2
) Wersje zalecane
Typ:
LP = Niskie
ciśnienie
HP = Wysokie
ciśnienie
Zakres
nastawy
Pe [bar]
Min. Stała
mecha-
niczna
różnica
załączeń 1)
[bar]
max. Stała
mecha-
niczna
różnica
załączeń 1)
[bar]
Dop,
ciśnienie
robocze
Pe [bar]
Min,
ciśnienie
niszczące
Pe [bar]
Symbol
MBC 5000- /
MBC 5100-
MBC 5100
z morskimi
uznaniami
Numer
katalogowy
LP mieszek -0.20 – 10.00 0.40 0.60 15 30 1411-1DB04S 061B025066
LP mieszek -0.20 – 4.00 0.30 0.45 15 30 1211-1DB04S 061B025166
LP mieszek -0.20 – 10.00 0.40 0.60 15 30 1411-2DB04S 061B025266
LP mieszek -0.20 – 4.00 0.30 0.45 15 30 1211-2DB04S 061B025366
1
)
Wartość maksymalna, wszystkie wartości mniejsze lub równe są prawidłowe
Zamawianie - wersje specjalne
Możliwe są konfiguracje
niestandardowe, jednak ich
zamówienie może być uzależnione
od minimalnej ilości sztuk. W
takich przypadkach prosimy o
kontakt z Danfoss.
© Danfoss | DCS (rm) | 2019.10
MBC 5000-
MBC 5100-
Zakres nastawy
-0,2 – 1 bar............................................. 1 0
-0,2 – 4 bar............................................. 1 2
-0,2 – 10 bar .......................................... 1 4
0,5 – 3 bar .............................................. 2 0
1 – 6 bar ................................................. 2 2
1 – 10 bar ............................................... 2 4
2 – 6 bar ................................................. 2 6
5 – 20 bar ............................................... 3 2
5 – 25 bar ............................................... 3 3
5 – 30 bar ............................................... 3 4
5 – 40 bar ............................................... 3 6
10 – 100 bar .......................................... 4 2
16 – 160 bar .......................................... 5 2
25 – 250 bar .......................................... 5 4
40 – 400 bar .......................................... 5 6
Inne .................................................... x x
Typ
LP mieszek (-0,2 do 10 bar) ......................................... 1
HP mieszek (2 do 30 bar) ............................................. 2
LP membrana (0,5 do 25 bar) ..................................... 3
HP membrana (5 do 100 bar) ..................................... 4
HP tłok (40 do 400 bar) ................................................. 5
......... 6082 (AIMgSi1) Wersja
.......... Stal nierdzewna (1.4306)
S
Wersja
Przyłącze robocze
C A 0 5 .................... M10x1 (żeńskie)
C B 0 4 .................... G ¼ (żeńskie)
D A 0 5 .................... M10x1 (żeńskie) + kołnierz
D B 0 4 .................... G ¼ (żeńskie) + kołnierz
x x x x .................... Inne
Podłączenie elektryczne
0 .................................................................... Bez wtyku (DIN 43650 A)
1 .................................................................... Wtyk Pg 11 (DIN 43650 A)
2 .................................................................... Wtyk Pg 13,5 (DIN 43650 A)
3 .................................................................... Wtyk Pg 9 (DIN 43650 A)
x .................................................................... Inne
Mikroprzełącznik SPDT
1 .................................................................................... 0,5 A, 250 V (AC 15)
12 W, 125 V (DC 13)
x .................................................................................... Inny
IC.PD.P10.3A.49 | 4
Karta katalogowa | Presostaty blokowe, MBC 5000 oraz MBC 5100
Wymiary
93
Danfoss
93Z05.15
Masa: 0.25 kg
93
Danfoss
93Z14.18
Masa: 0.25 kg
© Danfoss | DCS (rm) | 2019.10
IC.PD.P10.3A.49 | 5
61B41.10
61B40.10
Akcesoria
Część Opis Numer katalogowy
Tłumik pulsacji
Danfoss
61B42.10
Gwint zewn. G¼A, długość 20 mm 061B400166
Tłumik pulsacji
Danfoss
Gwint zewn. G¼A, długość 34 mm 061B400266
Tłumik pulsacji
Danfoss
Do połączenia kołnierzowego 061B722166
© Danfoss | DCS (rm) | 2019.10
IC.PD.P10.3A.49 | 6
