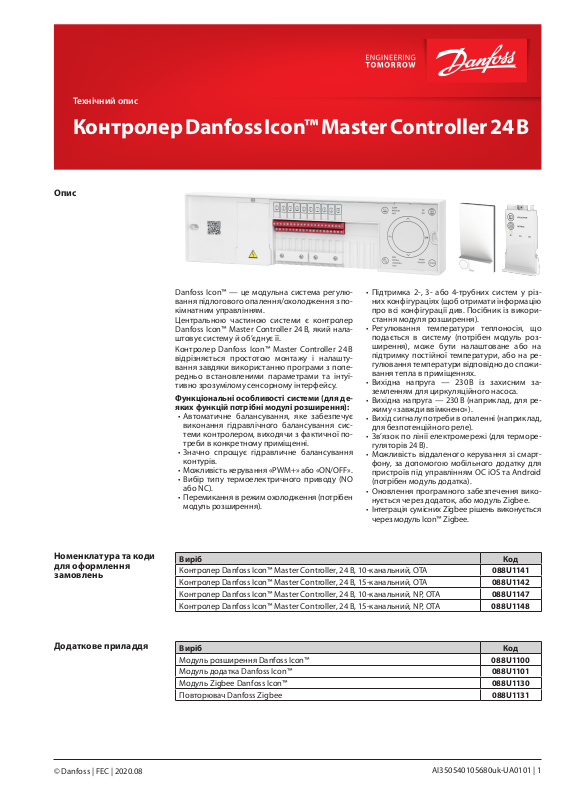

Технічний опис
Контролер Danfoss Icon™ Master Controller 24 В
Опиc
Номенклатура та коди
для оформлення
замовлень
Danfoss Icon™ — це модульна система регулювання підлогового опалення/охолодження з покімнатним управлінням.
Центральною частиною системи є контролер
Danfoss Icon™ Master Controller 24 В, який налаштовує систему й об’єднує її.
Контролер Danfoss Icon™ Master Controller 24 В
відрізняється простотою монтажу і налаштування завдяки використанню програми з попередньо встановленими параметрами та інтуїтивно зрозумілому сенсорному інтерфейсу.
Функціональні особливості системи (для деяких функцій потрібні модулі розширення):
• Автоматичне балансування, яке забезпечує
виконання гідравлічного балансування системи контролером, виходячи з фактичної потреби в конкретному приміщенні.
• Значно спрощує гідравличне балансування
контурів.
• Можливість керування «PWM+» або «ON/OFF».
• Вибір типу термоелектричного приводу (NO
або NC).
• Перемикання в режим охолодження (потрібен
модуль розширення).
Виріб Код
Контролер Danfoss Icon™ Master Controller, 24 В, 10-канальний, OTA 088U1141
Контролер Danfoss Icon™ Master Controller, 24 В, 15-канальний, OTA 088U1142
Контролер Danfoss Icon™ Master Controller, 24 В, 10-канальний, NP, OTA 088U1147
Контролер Danfoss Icon™ Master Controller, 24 В, 15-канальний, NP, OTA 088U1148
• Підтримка 2-, 3- або 4-трубних систем у різних конфігураціях (щоб отримати інформацію
про всі конфігурації див. Посібник із використання модуля розширення).
• Регулювання температури теплоносія, що
подається в систему (потрібен модуль розширення), може бути налаштоване або на
підтримку постійної температури, або на регулювання температури відповідно до споживання тепла в приміщеннях.
• Вихідна напруга — 230 В із захисним заземленням для циркуляційного насоса.
• Вихідна напруга — 230 В (наприклад, для режиму «завжди ввімкнено»).
• Вихід сигналу потреби в опаленні (наприклад,
для безпотенційного реле).
• Зв’язок по лінії електромережі (для терморегуляторів 24 В).
• Можливість віддаленого керування зі смартфону, за допомогою мобільного додатку для
пристроїв під управлінням ОC iOS та Android
(потрібен модуль додатка).
• Оновлення програмного забезпечення виконується через додаток, або модуль Zigbee.
• Інтеграція сумісних Zigbee рішень виконується
через модуль Icon™ Zigbee.
Додаткове приладдя
© Danfoss | FEC | 2020.08
Виріб Код
Модуль розширення Danfoss Icon™ 088U1100
Модуль додатка Danfoss Icon™ 088U1101
Модуль Zigbee Danfoss Icon™ 088U1130
Повторювач Danfoss Zigbee 088U1131
AI350540105680uk-UA0101 | 1
Технічний опис Контролер Danfoss Icon™ Master Controller 24 В
Принципові схеми
системи
Приклад 1: 2-трубна система (охолодження (опція))
Приклад 2: 2-трубна система зі змішувальним вузлом
(регулювання температури теплоносія, що подається в систему (опція))
23
Приклад 3: 4-трубна система (опалення/охолодження)
2 | © Danfoss | FEC | 2020.08
AI350540105680uk-UA0101
Технічний опис Контролер Danfoss Icon™ Master Controller 24 В
Технічні
характеристики
Загальні характеристики
всіх виробів Danfoss Icon™
Контролер 24 В і модуль
розширення (додатково)
Для отримання інформації про всі варіанти застосування див. Посібник з установлення модуля
розширення.
Температура випробування на твердість
75 °C
вдавленням кульки
Контроль ступеня забруднення
навколишнього середовища
Ступінь 2, використання в звичайних
побутових умовах
Клас ПЗ Клас A
Номінальна імпульсна напруга 4 кВ
Тривалість роботи Постійне підключення
Діапазон температур зберігання і
від −20 °C до +65 °C
транспортування
Вказівки щодо утилізації Виріб слід утилізувати згідно з правилами
утилізації відходів електронного обладнання
Напруга живлення 220–240 В ~
Частота мережі живлення 50/60 Гц
Вихідна напруга, приводи 24 В пост. струму
Макс. енергоспоживання на вихід приводу 2 Вт
Кількість виходів приводів
10 або 15 залежно від типу контролера
(1 привід на клему виходу)
Вихідна напруга, терморегулятори 24 В пост. струму
Енергоспоживання терморегулятора у
0,2 Вт
режимі очікування
Максимальне число терморегуляторів 10 або 15 залежно від типу контролера
Максимальна довжина кабелю, що з’єднує
контролер і терморегулятор (24 В) (залежить
від типу використовуваного кабелю)
Вита пара STP/UTP 2 × 2 × 0,6 мм²: 100 м
2 × 0,5 мм²: 150 м
2 × >0,75 мм²: 200 м
Споживання в режимі очікування, контролер < 2 Вт
Макс. енергоспоживання, за винятком
< 50 Вт
використання виходів PWR 1 і PWR 2
Внутрішній захист (запобіжник, незмінний) 2,5 A
Вихід «Реле» Безпотенційне реле, макс. навантаження 2 A
Виходи приводу, тип Тип 1C (мікропереривання)
Вихід PWR 1, тип і номінальна макс.
Тип 1B (мікровідключення)
потужність
Вихід PWR 2, тип і номінальна макс.
потужність
Вихід PWR 3 (додатково, на модулі
Тип: постійна потужність, завжди під
напругою 230 В, макс. 50 Вт
24 В пост. струму, макс. 1 Вт
розширення, використовується для датчика
точки роси)
Вхід 1 (додатково, на модулі розширення,
використовується відповідно до обраного
Вхід зовнішнього перемикача
(внутрішній стрибок 24 В)
застосування)
Вхід 2 (додатково, на модулі розширення,
використовується відповідно до обраного
Вхід зовнішнього перемикача
(внутрішній стрибок 24 В)
застосування)
Вхід 3, для датчика (додатково, на модулі
Зовнішній датчик, PT 1000 (Danfoss ESM 11)
розширення)
Розміри Ш: 370 мм, В: 100 мм, Г: 53 мм
Заявлена відповідність директивам LVD, EMC, RoHS и WEEE
Призначення Електронне регулювання температури в
окремих приміщеннях
Спосіб заземлення Встановлений у заводських умовах
електричний шнур, включаючи провідник
захисного заземлення
Герметизація (клас захисту IP) IP 20
Клас захисту Конструкція класу II з клемою заземлення
Температура навколишнього середовища,
від 0 °C до 50 °C
постійне використання
© Danfoss | FEC | 2020.08
AI350540105680uk-UA0101 | 3
Технічні
характеристики
Модуль додатка
Призначення Пристрій передавання та прийому сигналу
Wi-Fi та Bluetooth
Температура навколишнього середовища,
від 0 °C до 40 °C
постійне використання
Частота 2,4 ГГц
Герметизація (клас захисту IP) IP 20
Заявлена відповідність директивам RED, RoHS, WEEE
Клас захисту Радіо: Клас III
Напруга живлення 5 В пост. струму
Розміри
101
372
1 2 3 987654 10
50
10
354 8
50
54
Контролер Danfoss Icon™ Master Controller 24 В
97
53 24
4 | © Danfoss | FEC | 2020.08
Модуль розширення Danfoss Icon™
AI350540105680uk-UA0101
