Danfoss Magnetventile User guide [de]

Installationsanleitung
Hinweise zum Gebrauch von Magnetventilen Effizienz leicht gemacht
ia.danfoss.de
Gebrauchshinweise
Magnetventile
Darüber hinaus enthält diese Broschüre eine Übersicht über Magnetventile samt Anschlussweiten, um bei der Bemessung Ventile für neue Installationen und zur Modernisierung vorhandener Anlagen zu helfen.
Das Kompaktprogramm überzeugt mit geringen Abmessungen, um auch bei eingeschränktem Platzangebot den Durchfluss regeln zu können. Das Hochleistungsprogramm umfasst robuste und universell einsetzbare Magnetventile zur Regelung des Durchflusses in industriellen Heiz- und Sanitärsystemen.
Beachten Sie bitte, dass in dieser Broschüre nur Messing-Magnet­ventile beschrieben werden. Informationen über Magnetventile aus anderen Werkstoffen erhalten Sie von Danfoss.
Wenn Sie Hilfe bei der Auswahl eines Magnetventils benötigen, besuchen Sie einfach valveselector.danfoss.com und benutzen Sie die dort online verfügbare Ventil-Auswahlhilfe.
der
die
Flexibel und benutzerfreundlich
© Danfoss | DCS (RJA) | 2015.11
Die Magnetventilgehäuse und elektrischen Spulen von Danfoss werden normalerweise separat geliefert und dann vor Ort zusammengebaut. Die Montage erfolgt schnell und einfach – ohne Werkzeug. Auf diese Weise wird eine optimale Produktflexibilität und
-verfügbarkeit gewährleistet. Falls eine Spule ausgetauscht werden muss, ist es nicht erforderlich, das System herunterzufahren oder zu entleeren.
Gegebenenfalls sind die Magnetventile auch als bereits fertig montierte Einheiten lieferbar.
IC.PS.600.A8.03
Inhalt
Kennzeichnung ...................................................................................................3
Installation...............................................................................................................6
Auswahl .................................................................................................................13
Ventilübersicht ..................................................................................................18
Dichtungswerkstoff ........................................................................................22
Spulen .....................................................................................................................23
Öffnungs- und Schließzeiten ...................................................................25
Fehlerstelle ...........................................................................................................27

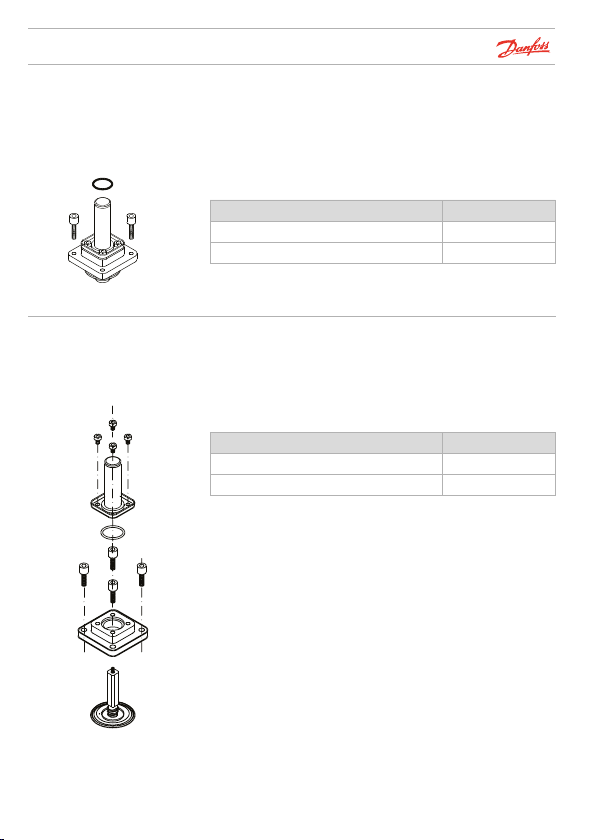

Ersatzteile (Hochleistungsprogramm) ................................................32
Ersatzteile (Kompaktprogramm) ............................................................41
Werkzeuge ...........................................................................................................42
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 1
Magnetventile
Auswahl des richtigen Magnetventils
Kennzeichnet Ventile für den Einsatz in einem geschlossenen System – in der Regel mit niedrigen Differenzdrücken.
Kennzeichnet Ventile für ein offenes System. Wird in der Regel für Trinkwasser verwendet. Differenzdruck höher als 0,5 bar.
Kennzeichnet Ventile für ein Abflusssystem.
Hinweis: Weitere Details finden Sie im Kapitel „Auswahl“ auf Seite 13.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 2
Kennzeichnung
Auswahl des richtigen Magnetventils
Abbildung 1
MADE IN DENMARK
018F4517
Spare part no.
-40T40 °C
Tambient
24V 60Hz 8.5W 14VA
24V 50Hz 10.5W 16VA
Abbildung 2
F4507
BQ024CS
Option 1: Kennzeichnung mithilfe des silbernen Typenschilds ( 2011)
Abbildung 1 zeigt das an der Spule angebrachte Typenschild mit den relevanten Daten.
Das hier dargestellte Beispiel stammt vom Magnetventil EV220B: 15: 15-mm-Düse B: Messing (Gehäusewerkstoff ) G 12: ISO 228/1, 1/2-Zoll-Anschluss E: EPDM (Dichtungswerkstoff) NC: Stromlos geschlossen
Falls das Typenschild auf der Spule nicht abgelesen werden kann, lässt sich das Ventil auch anhand der in das Ventilgehäuse gestanzten Kombination aus Buchstaben und Zahlen identifizieren.
Beispiel:
506U4042
Kalenderwoche
50/2006
Der Spulentyp (BB230AS) ist ebenso wie die Spannung (V ) und die Frequenz (Hz) vorne auf die Spule gedruckt – siehe Abbildung 2.
042U4042
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 3
Kennzeichnung
Option 2 (2011 )
Der Aufdruck auf dem Ankerrohr ersetzt die silbernen Typenschilde Kennzeichnung des Ventils.
Typenbezeichnung
EV220B: Ventiltyp 15: 15-mm-Düse B: Messing (Gehäusewerkstoff ) G 12: ISO 228/1, ½-Zoll-Anschluss E: EPDM (Dichtungswerkstoff ) NC: Stromlos geschlossen 667: Optionen BB230A: Spule
Fertigungswoche
380: Kalenderwoche 38/2010 032U711531: Bestellnummer
Notieren Sie sich die folgenden Daten:
Ventil-Bestell-Nr.: ______________
Spare part no. (Ersatzteilenr.): ______________
Stecker
r und die Prägung (Datum/Bestell-Nr.) zur
© Danfoss | DCS (RJA) | 2015.11
042N0156018Z0081
IC.PS.600.A8.03 | 4
Kennzeichnung
Probleme mit der Identifizierung/ Kennzeichnung des Ventils
Falls die oben genannten Kennzeichnungen nicht vorhanden bzw. nicht ablesbar sein sollten, geben Sie bei der Bestellung bitte Folgendes an:
• Anwendung (geschlossener Kreis, offenes System oder Abflusssystem)?
• Funktion (stromlos geöffnet (NO) oder stromlos geschlossen (NC))?
• Endanschluss?
• Medium (Wasser, Öl, Luft usw.)?
• Kv-Wert?
• Spulenspannung?
• Wechsel- oder Gleichstrom = AC bzw. DC?
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 5
32U1171.11
Installation
Durchflussrichtung
Wasserschlag
Um eine ordnungsgemäße Funktion zu gewährleisten, müs­sen alle Magnetventile so eingebaut werden, dass der auf das Gehäuse geprägte Pfeil in die Durchflussrichtung zeigt.
Wasserschlag ist ein typisches Phänomen bei hoher Fließgeschwindigkeit (d. h. bei hohem Druck und hoher Durchflussgeschwindigkeit durch kleine Rohrdurchmesser).
Für dieses Problem bieten sich mehrere sinnvolle Lösungen an:
1. Reduzieren Sie den Druck, indem Sie vor dem Magnetventil einen Druckminderer einbauen. Vergrößern Sie den Durchmesser der Rohrleitung (sofern möglich).
2. Dämpfen Sie den Wasserschlag, indem Sie vor dem Magnetventil einen flexiblen Schlauch oder Kompensator einbauen.
3. Verwenden Sie ein Magnetventil vom Typ EV220B 15 – EV220B 50. Die Ausgleichsdüse kann durch eine
Danfoss
Ausführung mit kleinerem Durchmesser ersetzt werden. Dies bewirkt eine längere Schließzeit (siehe „Ersatzteile“ und „Öffnungs- und Schließzeiten“).
Ausgleichsdüse
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 6
Danf
32U1521.11
Installation
Rohrleitung
Prüfdruck
Festziehen
Danfoss
A32U1175.11
Die Leitungen auf beiden Ventilseiten müssen fest angezogen werden.
Beim Anlegen des Prüfdrucks: Alle Ventile im System müssen offen sein. Hierfür gibt es drei Möglichkeiten:
1. Anlegen von Spannung an die Spule
2. Öffnung der Ventile von Hand (sofern die als Zubehör erhältliche Handbetätigungseinheit montiert ist)
3. Anschluss des Permanentmagneten von Danfoss (siehe „Werkzeuge“, Seite 42)
Beachten Sie bitte, dass die Handbetätigungseinheit standardmäßig nicht im Lieferumfang enthalten ist – sondern nur als Zubehör für die Ventile vom Typ EV220B 15 – EV220B 50 (siehe Seite 33).
Vergessen Sie nicht, die Handbetätigungseinheit wieder zu zuschrauben (im Uhrzeigersinn), bevor Sie das System hochfahren, denn sonst kann sich das Ventil nicht schließen.
Verwenden Sie beim Festziehen der Rohranschlüsse stets eine Gegenkraft, d. h. halten Sie das Ventilgehäuse mit einem Schraubenschlüssel und greifen Sie das Rohrende mit einer Rohrzange (siehe Abbildung).
oss
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 7
Danfoss
Installation
Schmutz im System
32U1715.11
Spülen Sie vor dem Einbau eines Magnetventils das System immer gründlich durch. Falls sich Schmutz im Medium befindet, sollte ein Filter vor dem Magnetventil eingebaut werden.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 8
Danf
32U1744.11
32U1743.11
Installation
Einbau der Spule
Servogesteuerte und zwangsservogesteuerte Ventile
Danfoss empfiehlt, das Magnetventil so einzubauen, dass sich die Spule in einer senkrechten Position befindet. So wird das Risiko minimiert, dass sich Schmutz im Ankerrohr sammelt. Falls „saubere“ Medien ohne jede Schmutzpartikel verwendet werden, ist das Magnetventil voll funktionsfähig, wenn es – wie unten dargestellt – in der gewünschten Durchflussrichtung montiert ist.
EV245B
EV251B
EV222B
Danfoss
EV245B
EV251B
EV222B
© Danfoss | DCS (RJA) | 2015.11
oss
IC.PS.600.A8.03 | 9
Installation
Direktgesteuerte Ventile
Danfoss
32U1745.11
© Danfoss | DCS (RJA) | 2015.11
EV310A
EV310A
EV210A
EV210A
IC.PS.600.A8.03 | 10
Danfoss
32U1746.11
Installation
Spule
MADE IN DENMARK
018F4517
Spare part no.
-40T40 °C
Tambient
24V 60Hz 8.5W 14VA
24V 50Hz 10.5W 16VA
BQ024CS
Kabelanschluss
F4507
Überprüfen Sie, ob die korrekte Betriebsspannung an der Spule anliegt (siehe den Text über die Spule unter „Volt“). Vergewissern Sie sich auch, dass die Werte (Spannung und Frequenz) korrekt sind und den Werten der Spannungsversorgung entsprechen. Sollten diese Wertepaare nicht übereinstimmen, könnte die Spule durchbrennen. Es sollten möglichst immer Spulen mit nur einer Frequenz ausgewählt werden, da diese weniger Wärme abstrahlen als Doppelfrequenzspulen.
Die Spule verfügt über drei Anschlusspins. Der mittlere Pin ist gemäß der Abbildung links markiert und dient zur Erdung. Bei den anderen beiden Pins handelt es sich um Spulenklemmen, an die entweder die Phase oder der Neutralleiter angeschlossen werden kann – und zwar völlig beliebig.
Bitte beachten Sie die folgenden Hinweise zum Hoch­leistungsprogramm! Um die Clip-on-Spule zu montieren, müssen Sie diese nur sanft auf den Anker drücken, bis sie hörbar klickend einrastet. Vor der Montage der Spule muss ein O-Ring auf dem Ankerrohr platziert werden.
Die Kabelverschraubungen müssen immer ordnungsgemäß zugeschraubt werden.
Das Kabel muss – wie in der Abbildung dargestellt – installiert werden, damit kein Wasser in die Klemmendose läuft.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 11
Installation
Kabel
Austausch der Spule
Um zu verhindern, dass Feuchtigkeit in die Klemmendose eintritt muss der gesamte Kabelumfang von der Kabelverschraubung lückenlos umschlossen werden. Aus diesem Grund müssen immer runde Kabel verwendet werden, denn nur dieser Kabeltyp lässt sich zuverlässig umschließen und somit auch abdichten.
Beachten Sie Farbkennzeichnung der ummantelten Adern. Die grün-gelb ummantelte Ader ist stets der Schutzleiter (Erde). Die beiden anderen Adern sollten für die Phase und den Neutralleiter verwendet werden.
Bitte beachten Sie folgende Hinweise zu Clip-on-Spulen: Verwenden Sie beim Austausch einer Spule einen Schrauben­dreher, um die Spule vom Anker zu hebeln.
Vorsicht: Bevor Sie eine Spule entfernen, muss die Span­nungsversorgung getrennt werden, denn sonst würde die Spule durchbrennen.
,
OFF
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 12
Auswahl

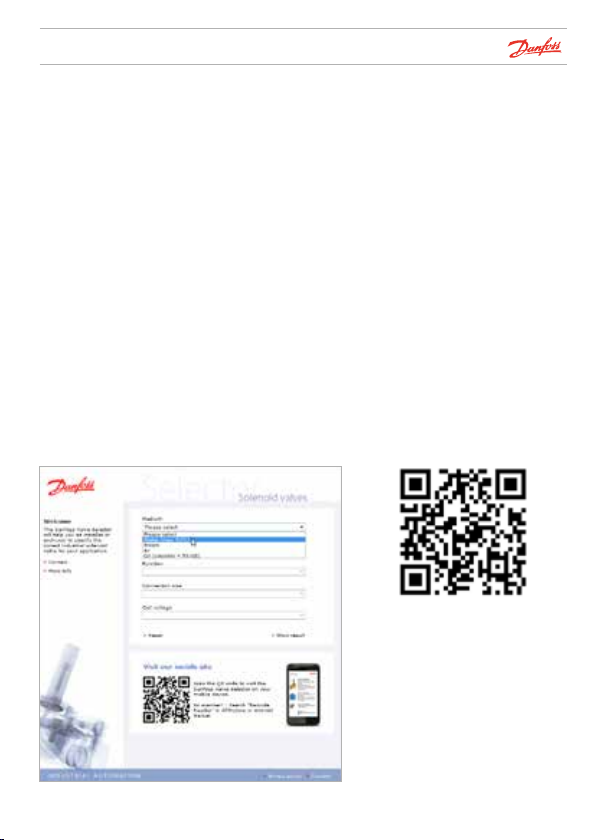

Produktauswahl leicht gemacht – sehr zur Freude aller Installateure
Nur wenige Klicks sind erforderlich, um mit der Magnetventil-Auswahlhilfe von Danfoss das richtige Produkt für Standardanwendungen zu finden. Diese Auswahlhilfe erleichtert es Groß- und Einzelhändlern, Installateuren und Endverbrau­chern, sich Klarheit darüber zu verschaffen, welche Anforderungen das benötigte Magnetventil erfüllen muss. Sie können mit Ihrem Laptop oder Smartphone an jedem beliebigen Ort auf dieses webbasierte Tool von Danfoss zugreifen – sofern Sie über eine Internetverbindung verfügen. Um die Magnetventil-Auswahlhilfe nutzen zu können, müssen Sie nur 5 Dinge wissen:
1. Medium
2. System
3. Funktion
4. Anschlussgröße
5. Spulenspannung
Die Auswahlhilfe von Danfoss präsentiert Ihnen dann ein Ergebnis, das per E-Mail oder SMS an Sie gesendet oder auch ausgedruckt werden kann.
Seinen OEM-Kunden, die in der Regel maßgeschneiderte Produkte für ihre Anwendungen benötigen, legt Danfoss jedoch nahe, direkt die Danfoss Vertriebsgesellschaft zu kontaktieren.
Überzeugen Sie sich selbst, wie einfach das geht: http://valveselector.danfoss.com/
„Mit dem Smartphone
scannen!“
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 13
Auswahl
Wenn keine Internetverbindung vorhanden ist, sollten Sie versuchen, alle relevanten Parameter festzustellen.
Hierzu zählt Folgendes: 1 Leistung/Kv-Wert 2 Druckbedingungen 3 Medienbedingungen 4 Sonstige Bedingungen

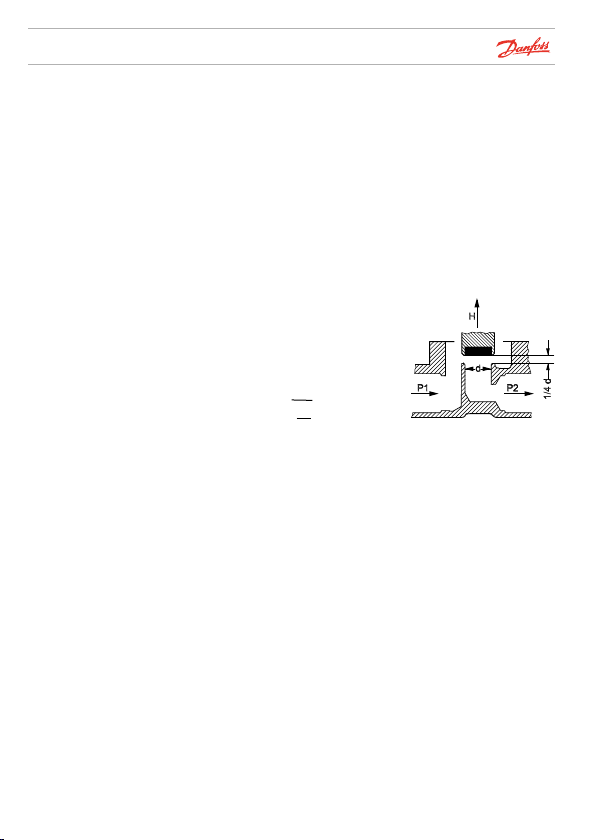

Leistung/Kv-Wert
1 gibt an, wie viele m3/h (Leistung) Wasser bei einem Differenzdruck von
Ventil strömen.
2 ist das Ergebnis der diversen Konstanten, die durch die Form der Düsen,
Bauteile usw. bedingt sind und in einer einzigen neuen Konstante zusammengeführt werden – dem Kv-Wert
3
wird zur Berechnung der Leistung verwendet: 4 ρ = Dichte (kg/m3) 5 ΔP = P1 - P
2
3
∆P
Q = K
v
/h]
[m
ρ
Druckbedingungen
Offenes System (System mit Abfluss)
In einem offenen System sind die Druckbedingungen genau definiert. Somit lässt sich klarstellen, ob eine ausreichende Druckdifferenz vorhanden ist, um ein servogesteuertes Ventil zu öffnen. Die folgenden Ventiltypen sind bestens für den Gebrauch in offenen Systemen geeignet:
Die direktgesteuerten Magnetventile EV210B und EV310B Die servogesteuerten Magnetventile EV220B, EV220A und EV225B
Geschlossener Kreis (Zirkulationssystem)
In einem geschlossenen System sind die Druckbedingungen nicht definiert. Folglich wird dort ein Magnetventil benötigt, das in der Lage ist, sich ohne eine bestimmte Druckdifferenz zu öffnen.
Das zwangsservogesteuerte Magnetventil EV250B Die direktgesteuerten Magnetventile EV210B und EV310B
1 bar
durch das
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 14
Auswahl
Betriebsdruck
Die Ventile im Standardprogramm sind auf einen höchstzulässigen Betriebsdruck von 6 bis 30 ba ausgelegt. Der tatsächliche Wert ist vom Ventiltyp abhängig. Das Produktspektrum umfasst auch Ventile für spezielle Anwendungen, die auf Drücke bis maximal 80 bar ausgelegt sind. Dank des großen Druckbereichs, den die Standardmagnetventile von Danfoss abdecken, eignen sie sich für alle Arten von Systemen mit normalen und extremere Eintrittsdrücken.
Differenzdruck/MOPD
1. Differenz zwischen Eintritts- und Austrittsdruck (∆P = P1 - P2).
2. Der höchstzulässige Differenzdruck, gegen den sich das Ventil öffnen kann.
3. Wird auch als MOPD bezeichnet: Maximum Opening Pressure Differential (maximaler Öffnungsdifferenzdruck)
4. Der MOPD gibt den Worst-Case-Wert des Differenzdrucks an:
• 100 % Auslastung
• Maximale Medien- und Umgebungstemperatur
• Nennspannung in der Regel: -10 %
5. Der Nenndruck ist oftmals stärker durch die Beständigkeitsanforderungen als durch den MOPD begrenzt.
Medienbedingungen
Die Ventile sind darauf ausgelegt, den Temperaturen stand zuhalten, die üblicherweise in industriellen Anwendungen vorzufinden sind.
Wenn die Temperatur außerhalb dieser Grenzwerte liegt, besteht die Gefahr, dass das Ventil nicht ordnungsgemäß funktioniert, weil bspw. Gummiwerkstoffe hart werden. Das Überschrei­ten des zulässigen Temperaturbereichs kann sich auch in einer kürzeren Lebensdauer des Ventils niederschlagen. Für spezielle Anwendungen, in denen die Temperatur die zulässigen Grenzwerte der normalen Ventile überschreitet, sind in diesem Produktprogramm auch Magnetventile verfügbar, die speziell auf den Einsatz in Systemen mit höheren Temperaturen ausgelegt sind.
r
n
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 15
Auswahl
Die Eigenschaften des Mediums
Die Ventile wurden auf den Einsatz mit verschiedenen Medien ausgelegt.
Generell gilt Folgendes: Ventile mit Dichtungen aus EPDM-Gummi eignen sich für Wasser und Dampf*. Ventile mit Dichtungen aus FKM/NBK-Gummi eignen sich für Öl und Luft.
Unsachgemäßer Gebrauch der unterschiedlichen Ventiltypen:
1. Wenn ein Ventil mit Dichtungen aus EPDM-Gummi für ein Medium verwendet wird, das Öl enthält (verdichtete Luft enthält für gewöhnlich Ölpartikel aus dem Verdichter), dehnt sich das Gummi aus und eine optimale Funktion des Ventils ist nicht mehr möglich.
2. Ein Ventil mit Dichtungen aus FKM/NBK-Gummi kann für Wasser verwendet werden. Allerdings muss die Wassertemperatur bei servogesteuerten Ventilen dann unter 60 °C (FKM) bzw. unter 90 °C (NBK) gehalten werden. Sollte diese Temperatur überschritten werden, wirkt sich dies negativ auf die Lebensdauer des Ventils aus.
Sonstige Medien
Für geringfügig aggressivere Medien (z. B. demineralisiertes Wasser) müssen Ventile aus entzinkungsbeständigem Messing verwendet werden. Für besonders aggressive Medien kommen nur Edelstahlventile in Betracht.
*Für Dampftemperaturen über 120 °C gibt es einen speziell auf Dampf ausgelegten Ventiltyp.
Umgebungstemperatur
Die Umgebungstemperatur muss innerhalb bestimmter Grenzwerte liegen, damit die Spule optimal funktioniert. Siehe das Datenblatt zur jeweiligen Spule.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 16
Auswahl
Wasserschlag
Alle Rohrleitungssystemen mit relativ großem Volumenstrom sind beim Öffnen oder Schließen eines Ventils für Wasserschläge anfällig. Wenn also die Gefahr eines Wasserschlags besteht, sollte ein gedämpftes Magnetventil (z. B. EV220B 15–50) verwendet werden. Nachdem ein Ventil bereits eingebaut worden ist, kann es durch einen Wechsel der austauschbaren Ausgleichsdüse vor Wasserschlägen geschützt werden. Siehe „Ersatzteile“, Seite 32.
Filter
In Systemen mit kontaminierten Medien besteht das Risiko, dass die beweglichen Teile in einem Ventil nicht ordnungsgemäß funktionieren. Schmutz ist die häufigste Ursache für Funktionsstörungen bei Magnetventilen. Um diesem Problem vorzubeugen, empfehlen wir den Einbau eines Filters auf der Anströmseite des Ventils.
Spannung und Leistung der Spule
Die in der jeweiligen Anwendung verfügbare Spannung (V unbedingt bekannt sein, um die richtige Spule auswählen zu können. Der höchstzulässige Differenzdruck lässt sich auch durch Einbau einer leistungsstärkeren Spule erhöhen. Die Leistung der Spule ist vom Spulentyp (BA, BB, AM usw.) abhängig.
Weitere Umweltfaktoren
In nassen oder sehr feuchten Umgebungen müssen Spulen mit der Schutzart IP67 verwendet werden.
Funktionsweise des Ventils
Die meisten industriellen Systeme werden mit einem stromlos geschlossenen (NC = Normally Closed) Ventil betrieben. Im Danfoss Produktprogramm sind jedoch auch stromlos geöffnete (NO = Normally Open) Ventile für Anwendungen enthalten, die dieses Merkmal erfordern.
/Nennspannung ±
AC/DC
10 %) muss
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 17

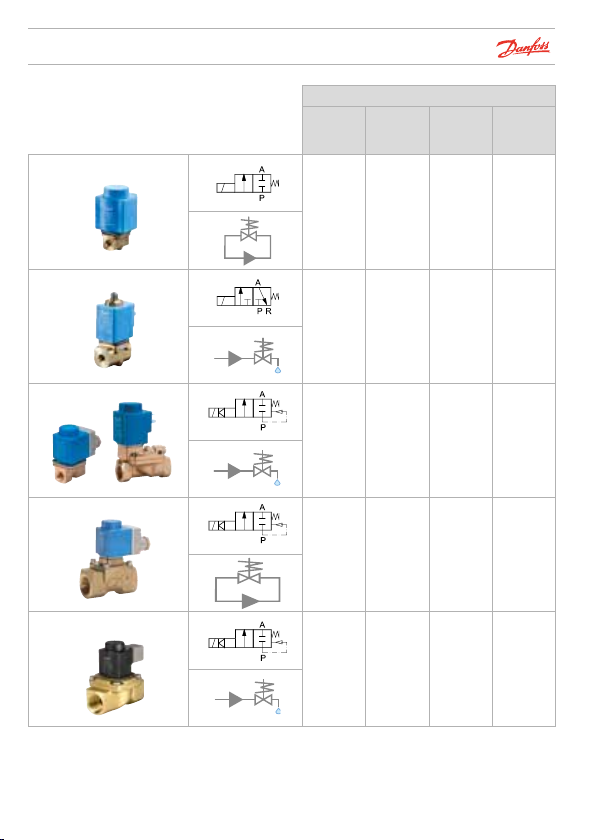

Ventilübersicht: Hochleistungsprogramm (blau)
Luft und Neutral-
gase Wasser Öl Dampf
EV210B
ü ü ü
EV310B
ü ü ü
EV220B
ü ü ü
EV250B
ü ü ü ü
EV225B BQ-Spule
Medium
© Danfoss | DCS (RJA) | 2015.11
ü
IC.PS.600.A8.03 | 18
Ventilübersicht: Hochleistungsprogramm (blau)
Merkmale
Anschluss
[ISO 228/1] Funktion
G 3/8” bis G 1” NC/NO
G 1/8” bis G 3/8” NC/NO
G 1/4” bis G 1” NC/NO
G 1/2” bis G 2” NC/NO
G 3/8” bis G 1” NC
Das EV210B deckt einen breiten Bereich von direktgesteuerten 2/2-Wege-Magnetventilen für den allgemeinen Industrieeinsatz ab. Beim EV210B handelt es sich um ein Programm robuster Hochleis­tungsventile für schwierigste Arbeitsbedingungen jeder Art.
Das EV310B ist ein direktgesteuertes 3/2-Wege-Magnetventil. Dieses Ventil kommt vor allem im Zusammenspiel mit luftgesteuerten Ventilen zum Einsatz, um den Luft-Stellantrieb mit Luft zu versorgen bzw. um Luft aus dem Luft-Stellantrieb entweichen zu lassen.
Das Produktprogramm EV220B 6–22 enthält direkt servogesteuerte 2/2-Wege-Magnetventile. Dieses Programm ist vor allem für OEM-Anwendungen vorgesehen, die eine robuste Lösung und moderate Volumenströme erfordern.
Das universell einsetzbare Produktprogramm EV220B 15-50 enthält indirekt servogesteuerte 2/2-Wege-Magnetventile. Das Ventilgehäuse aus Messing, entzinkungsbeständigem Messing und Edelstahl sorgt
dass ein breites Spektrum an Anwendungen abgedeckt werden
dafür, kann.
Das zwangsgesteuerte Magnetventil EV250B kommt vor allem in geschlossenen Kreisen mit niedrigem Differenzdruck und moderaten Volumenströmen zum Einsatz. Das Ventilgehäuse aus DZR-Messing gewährleistet eine lange Lebensdauer – und zwar selbst bei Verwendung aggressiver dampfförmiger Medien.
Beschreibung
G 1/4” bis G 1” NC
© Danfoss | DCS (RJA) | 2015.11
Die Konstruktion des EV225B basiert auf einer PTFE-Membran und einem Ventilgehäuse aus entzinkungsbeständigem Messing, wodurch eine äußerst zuverlässige Funktion und eine lange Lebensdauer gewährleistet ist – und zwar selbst wenn das Ventil ständig kontaminiertem Dampf ausgesetzt ist.
IC.PS.600.A8.03 | 19
Ventilübersicht: Kompaktprogramm (schwarz)
Luft und Neutral-
gase Wasser Öl Dampf
EV220A
ü ü ü ü
Medium Merkmale
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 20
Ventilübersicht: Kompaktprogramm (schwarz)
Anschluss
[ISO 228/1] Funktion
G 1/4” bis G 2” NC
G 1/4” bis G 1” NO
Bezeichnung
Das Kompaktproduktprogramm EV220A enthält indirekt servogesteuerte 2/2-Wege-Magnetventile mit robustem Messing-Ventilgehäuse für industrielle Anwendungen.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 21
[bar]
Dichtungswerkstoff
Medientabelle
Dichtungswerkstoff
[°C]
Medium EPDM
1)
Wasser/Glykol - 30 – 140
Öl - 0 – 100 -10 – 90 -
Luft - 0 – 100 -10 – 90 -
Dampf Bis zu 140 - Bis zu 185
*Direktgesteuerte Ventile
1)
EPDM eignet sich für Wasser und Dampf innerhalb
der dargestellten Bereiche.
FKM NBK PTFE
0 – 60
0 – 100*
-10 – 90 -
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 22
Spulen
Leistungsaufnahme der Spule Versorgungsspannung/Frequenz
1)
Bestell-Nr.
BB-Spulen (IP65)
10 W, ohne Kabelstecker 220 – 230 VAC /50 Hz 018F7351 10 W, ohne Kabelstecker 110 V 10 W, ohne Kabelstecker 24 V 18 W, ohne Kabelstecker 24 V
/50-60 Hz 018F7360
AC
/50 Hz 018F7358
AC
018F7397
DC
Kabelstecker für BB-Spulen 042N0156
BE-Spule (IP67)
10 W, mit Klemmendose 220 – 230 VAC /50 Hz 018F6701 10 W, mit Klemmendose 115 V 10 W, mit Klemmendose 48 V 10 W, mit Klemmendose 24 V 18 W, mit Klemmendose 24 V
/50 Hz 018F6711
AC
/50 Hz 018F6709
AC
/50 Hz 018F6707
AC
018F6757
DC
BG-Spulen (IP67)
20 W, mit Klemmendose 24 V
018F6857
DC
BQ-Spule
10 W, ohne Kabelstecker 230 VAC /50 Hz 018F4511 10 W, ohne Kabelstecker 110 V 10 W, ohne Kabelstecker 24 V
/50 Hz 018F4519
AC
/50 Hz 018F4517
AC
Kabelstecker für BQ-Spulen 042N0156
Für geräuschempfindliche Installationen BN-Spule (feuchte-frei, IP65)
20 W, mit 1-m-Kabel 220 – 230 VAC /50-60 Hz 018F7301
1)
Andere Spannungen und Spulentypen entnehmen Sie dem Datenblatt zur jeweiligen Spule.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 23
Spulen
Leistungsaufnahme der Spule Versorgungsspannung/Frequenz
1)
Bestell-Nr.
AM-Spulen (IP00-IP65)
7,5 W, ohne Kabelstecker 110 VAC /50/60 Hz 042N0845
7,5 W, ohne Kabelstecker 220 bis 230 V
9,5 W, ohne Kabelstecker 24 V
Kabelstecker für AM-Spulen 042N0156
1)
Andere Spannungen oder Spulentypen entnehmen Sie dem Datenblatt zur jeweiligen Spule.
/50/60 Hz 042N0840
AC
DC
042N0843
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 24
Öffnungs- und Schließzeiten
Schließzeiten und Wasserschlag
Hochleistungsprogramm (blau)
Kompaktprogramm (schwarz)
Bei größeren Ventilen können sehr kurze Schließzeiten zu Wasserschlägen führen. Die servogesteuerten Ventile vom Typ EV220B verfügen über eine gedämpfte Schließfunktion und entsprechen den Bestimmungen gemäß EN60730-2-8.
Die Tabelle enthält die Öffnungs-/Schließzeiten der verschiedenen Ventiltypen, allerdings muss betont werden, dass die Leitungsweiten/
-längen und die unterschiedlichen Betriebsbedingungen (vor allem der Druck) dazu führen können, dass die tatsächlichen Werte von den angegebenen Werten abweichen.
Typ Öffnungszeit [ms] Schließzeit [ms]
EV210B 1,5 10 20 EV210B 3 20 20 EV210B 6 20 20 EV250B 12 100 100 EV250B 18 150 100 EV250B 22 150 100 EV220B 10 50 300 EV220B 12 60 300 EV220B 15 40 350 EV220B 20 40 1000 EV220B 25 300 1000 EV220B 32 1000 2500 EV220B 40 1500 4000 EV220B 50 5000 10000 EV310B 2 10 – 20 10 – 20
Typ Öffnungszeit [ms] Schließzeit [ms]
EV220A 6 40 250 EV220A 10 50 300 EV220A 12 60 300 EV220A 14 100 400 EV220A 18 200 500 EV220A 22 200 500 EV220A 32 2500 4000 EV220A 40 4000 6000 EV220A 50 5000 10000
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 25
Öffnungs- und Schließzeiten
Änderung der Öffnungs­und Schließzeiten
Bitte beachten Sie folgenden Hinweise zu den Hochleistungs­ventilen. Die Schließzeiten der Magnetventile vom Typ EV220B 15 – EV220B 50 lassen
sich durch Austausch der Ausgleichsdüse auf der Eintrittsseite des Ventils ändern (siehe „Wasserschlag“ auf Seite17 und „Ersatzteile“ auf Seite 32). Um den Wasserschlag zu dämpfen, sollten Sie eine kleinere Ausgleichsdüse auswählen.
Die Tabelle gibt die Öffnungs- und Schließzeiten entsprechend der ausgewählten Ausgleichsdüse an (die standardmäßigen Zeiten sind fett gedruckt). Die angegebenen Zeiten beziehen sich auf Wasser und dienen nur als Richtwerte. Die Leitungsweiten/-längen und die Betriebsbedingungen (bspw. der Differenzdruck) können sich auf die Werte auswirken.
Düse EV220B 15 EV220B 20 EV220B 25 EV220B 32 EV220B 40 EV220B 50
mm
Rillen
Öffnen
Schließen
Öffnen
Schließen
Öffnen
Schließen
Öffnen
Schließen
Öffnen
Schließen
Öffnen
0.5 1 0.04 0.35 0.04 1.0 0.11 3.0 1.6 6.0 1.3 8.0 3.4 40.0
0.8 2 0.04 0.3 0.04 0.5 0.3 1.0 1.0 2.5 1.5 4.0 3.6 11.0
1.2 3 0.04 0.12 0.04 0.25 0.30 0.5 1.2 1.0 1.5 2.0 5.0 10.0
1.4 4 0.04 0.1 0.06 0.18 0.30 0.4 1.0 0.8 2.0 1.5 5.2 6.5
Schließen
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 26
Fehlerstelle
Symptom: Magnetventil öffnet sich nicht
Wahrscheinliche Ursache Maßnahme
Keine Spannung an der Spule Überprüfen Sie, ob das Ventil stromlos geöffnet (NO) oder
Falsche Spannung/Frequenz Vergewissern Sie sich, dass die elektrischen Spezifikationen der
Spule durchgebrannt Siehe Seite 31
Differenzdruck zu hoch Daten der Spule überprüfen. Sofern erforderlich,
Differenzdruck zu niedrig Daten der Spule und Differenzdruck überprüfen. Sofern
Beschädigtes/verbogenes Ankerrohr Ventil austauschen.
Schmutz auf Membran
Schmutz im Ventilsitz/Anker/
2)
Ankerrohr
2)
Korrosion Defekte Bauteile austauschen.
Nach dem Zerlegen des Ventils fehlen Bauteile.
1)
Siehe „Ersatzteile“, S eite 32.
2)
Falls sich im Anker/Ankerrohr wiederholt Schmutz ansammelt, sollten Sie ggf. den Einbau einer
Isoliermembran in Betracht ziehen (siehe „Ersatzteile“, Seite 32).
stromlos geschlossen (NC) ist.
1. Benutzen Sie einen Magnetdetektor.
2. Heben Sie die Spule leicht an und stellen Sie fest, ob sie sich dem Anheben widersetzt. Hinweis: Entfernen Sie niemals eine Spule, an der noch Spannung anliegt. Sie könnte durchbrennen. Relaiskontakte überprüfen. Anschlüsse überprüfen. Sicherungen überprüfen.
Spule mit den Werten der Spannungsversorgung übereinstimmen. Messen Sie die Betriebsspannung an der Spule. Zulässige Spannungstoleranz: ±10 % für Doppelfrequenz-, Gleichstrom- und NO-Anwendungen +10 %/-15 % für Wechselstrom bei Spannungsversorgungen mit einer Frequenz Sofern erforderlich, ersetzen Sie die Spule durch die korrekte Ausführung.
ersetzen Sie die Spule durch die korrekte Ausführung. Reduzieren Sie den Differenzdruck – bspw. durch Begrenzung des Eintrittsdrucks.
erforderlich, die Spule durch die korrekte Ausführung ersetzen.
Membran reinigen. Sofern erforderlich, defekte Bauteile austauschen.
1)
Ventil reinigen. Sofern erforderlich, defekte Bauteile austauschen.
1)
Fehlende Bauteile einbauen.
1)
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 27
Fehlerstelle
Symptom: Magnetventil öffnet sich nur zum Teil
Wahrscheinliche Ursache Maßnahme
Differenzdruck zu niedrig Ventildaten inkl. Differenzdruck überprüfen. Ventil durch die
Beschädigtes oder verbogenes Ankerrohr
Schmutz auf der Membran Membran reinigen.
Schmutz im Ventilsitz/Anker/
2)
Ankerrohr
Korrosion Defekte Bauteile austauschen.
Nach dem Zerlegen des Ventils fehlen Bauteile.
1)
Siehe „Ersatzteile“, S eite 32.
2)
Falls sich im Anker/Ankerrohr wiederholt Schmutz ansammelt, sollten Sie ggf. den Einbau einer
Isoliermembran in Betracht ziehen (siehe „Ersatzteile“, Seite 32).
korrekte Ausführung ersetzen.
Ventil austauschen.
Sofern erforderlich, defekte Bauteile austauschen.
Ventil reinigen. Sofern erforderlich, tauschen Sie defekte Bauteile aus.
1)
Fehlende Bauteile einbauen.
1)
1)
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 28
Fehlerstelle
Symptom: Magnetventil schließt sich nicht/nur zum Teil
Wahrscheinliche Ursache Maßnahme
Spule immer noch unter Spannung Heben Sie die Spule zunächst leicht an und stellen Sie fest,
Schmutz in bzw. Verschluss der Pilot-/Ausgleichsdüse
Handbetätigungseinheit lässt sich nach dem Gebrauch nicht mehr zuschrauben.
Pulsationen in der Druckleitung. Differenzdruck in offener Stellung zu hoch. Druck auf der Austrittsseite regelmäßig höher als auf der Druck auf der Eintrittsseite.
Beschädigtes/verbogenes Ankerrohr
Defekte Ventilplatte oder Membran bzw. defekter Ventilsitz
Oberseite der Membran zeigt nach unten
Schmutz im Ventilsitz/Ankerrohr Ventil reinigen. Sofern erforderlich, defekte Bauteile
Korrosion der Pilot-/Hauptdüse Defekte Bauteile austauschen.
Ventil falsch herum eingebaut Durchflussrichtung überprüfen und sicherstellen,
Nach dem Zerlegen des Ventils fehlen Bauteile.
1)
Siehe „Ersatzteile“, S eite 32.
© Danfoss | DCS (RJA) | 2015.11
ob sie Widerstand leistet. Hinweis: Entfernen Sie niemals eine Spule, an der noch Spannung anliegt. Sie könnte durchbrennen. Schaltplan und Verdrahtung überprüfen. Relaiskontakte überprüfen. Anschlüsse überprüfen.
Düse mit Nadel oder Ähnlichem reinigen (max. Durchmesser: 0,5 mm). Mit Druckluft reinigen. Sofern erforderlich, defekte Bauteile austauschen.
Position der Handbetätigungseinheit überprüfen und ggf. justieren.
Ventildaten überprüfen. Druck und Durchfluss überprüfen. Ventil durch eine geeignetere Ausführung ersetzen. Rest der Installation überprüfen.
Ventil austauschen.
Druck und Durchfluss überprüfen. Defekte Bauteile austauschen.
Ordnungsgemäßen Einbau des Ventils überprüfen
1)
1)
.
austauschen.
dass der Pfeil in dieselbe Richtung zeigt.
Fehlende Bauteile einbauen.
1)
IC.PS.600.A8.03 | 29
Fehlerstelle
Symptom: Magnetventil macht Geräusche
Wahrscheinliche Ursache Maßnahme
Summen Durch die Frequenz der Wechselspannung verursachtes
Wasserschlag beim Öffnen des Ventils Wasserschlag beim Schließen des Ventils
Differenzdruck zu hoch und/oder Pulsationen in der Druckleitung
Summen lässt sich durch Wechsel zu einer Spule mit Gleichrichter beheben (siehe Seite 23).
Siehe „Installation“.
Ventildaten und Differenzdruck überprüfen. Druck und Durchfluss überprüfen. Durch geeigneteres Ventil ersetzen. Rest der Installation überprüfen.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 30
Fehlerstelle
Symptom: Spule durchgebrannt, bleibt bei anliegender Spannung kalt
Wahrscheinliche Ursache Maßnahme
Falsche Spannung/Frequenz Daten der Spule überprüfen.
Kurzschluss der Spule (in der Spule könnte Feuchtigkeit vorhanden sein)
Anker träge
1) Beschädigtes/verbogenes Ankerrohr
2) Beschädigter Anker
3) Schmutz im Ankerrohr
Medientemperatur zu hoch
Umgebungstemperatur zu hoch
Sofern erforderlich, zum richtigen Spulentyp wechseln. Schaltplan und Verdrahtung überprüfen. Maximale Spannungstoleranz überprüfen: Zulässige Spannungstoleranz: ±10 % für Doppelfrequenz-, Gleichstrom- und NO-Anwendungen +10 %/-15 % für Wechselstrom bei Spannungsversorgungen mit einer Frequenz
Den Rest der Installation auf mögliche Kurzschlüsse überprüfen. Anschlüsse an der Spule überprüfen. Wenn der Fehler gefunden wurde, Spule austauschen. (Siehe auch den Abschnitt „Spule“ im Kapitel „Installation“.) Ziehen Sie den Einbau einer Clip-on-Spule mit zusätzlichem O-Ring als Dichtung in Betracht (nur für das Hochdruckpro­gramm).
Defekte Bauteile austauschen. Schmutz entfernen.
Daten von Ventil und Spule mit den Spezifikationen der Installation vergleichen. Zu geeignetem Ventil oder passender Spule wechseln.
Sofern möglich, das Ventil in einem kälteren Umfeld einbauen. Daten von Ventil und Spule mit den Spezifikationen der Installation vergleichen. Für eine bessere Belüftung im Bereich um Ventil und Spule sorgen.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 31

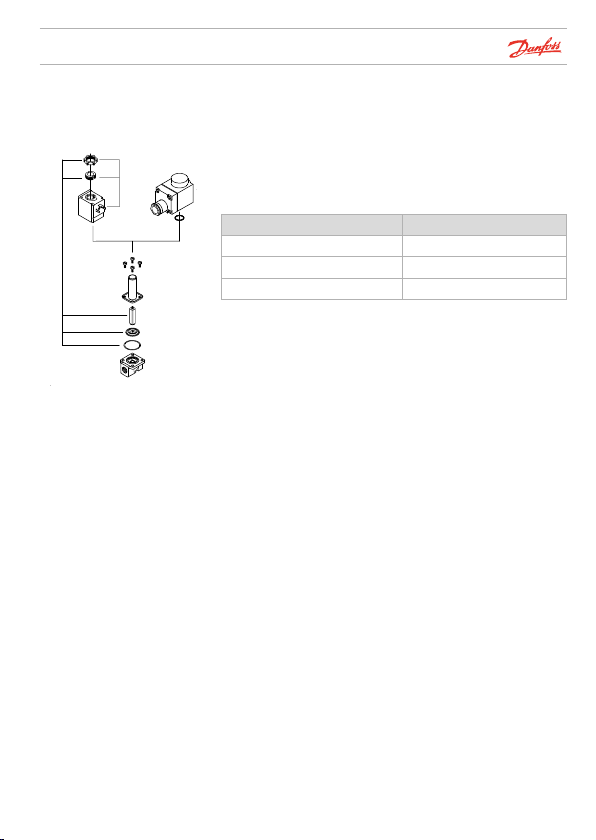

Ersatzteile (Hochleistungsprogramm)
Stromlos geöffnete Bauteile (NO)
Dieses Set besteht aus Rastknopf und Mutter für die Spule, einer stromlos geöffneten Baugruppe (Anker und Ankerrohr) sowie einem O-Ring.
Bestell-Nr.
FKM
(Dichtungs-
Typ
EV210B 1,5 – EV210B 4,5 NO 032U2004 032U2005 EV220B 6 NO 032U0166 032U0165 EV220B 10 NO 032U0167 - EV220B 15 – EV220B 50 NO 032U0295 032U0296
Stromlos geöffnete Bauteile sind auch für Ventile von Danfoss erhältlich, die mit Dichtungen aus anderen Werkstoffen ausgestattet sind.
1)
Auf Seite 22 finden Sie eine Beschreibung der Dichtungswerkstoffe.
werkstoff)
1)
EPDM
(Dichtungs-
werkstoff)
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 32
32U1785.11
Ersatzteile (Hochleistungsprogramm)
Handbetätigungseinheit (mit Werkzeug)
Danfoss
32U947.11
Handbetätigungseinheit
Die Handbetätigungseinheit für die Magnetventile vom Typ EV220B 15 – EV220N 50 kann verwendet werden, um das Ventil bei Stromausfällen oder beim Anlegen des Prüfdrucks manuell zu öffnen oder zu schließen.
Werkstoff
Messing, Größe DN 15–32, NBR Dichtungen
Messing, Größe DN 40–50, NBR Dichtungen
Medien-
temperatur [°C] Bestell-Nr.
-10 – 90 032U0150
-10 – 90 032U0260
Edelstahl, NBR Dichtungen -10 – 90 032U0149
Zur Handbetätigung bei Stromausfall.
Werkstoff
Edelstahl, Dichtung aus EPDM
Medien-
temperatur [°C] Bestell-Nr.
-30 – 120 032U7390
Danfoss
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 33
Ersatzteile (Hochleistungsprogramm)
Ersatzteilset für EV210B NC
Isoliermembran für EV210B 1,5 – EV210B 4,5 NC und EV220B 15 – EV220B 50 NC
Das Ersatzteilset enthält Folgendes:
Rastknopf Mutter für Spule Anker mit Ventilplatte und Feder O-Ringe
EPDM-Ausführungen
Typ Bestell-Nr.
EV210B 6, EV210B 8, EV210B 10 032U2006
FKM-Ausführungen
Typ Bestell Nr.
EV210B 1,5 – EV210B 4,5 032U2003 EV210B 6, EV210B 8, EV210B 10 032U2011
1)
Auf Seite 22 finden Sie eine Beschreibung der Dichtungswerkstoffe.
Verhindert die Ansammlung von Schmutzpartikeln, die die Bewegung des Ankers blockieren könnten. Gestattet die Verwendung aggressiverer Medien, die normalerweise den Anker angreifen würden. Gel-Füllung garantiert den Betrieb nach längerem Stillstand.
Dichtungs­werkstoff
1)
EPDM
1)
FKM
1)
Auf Seite 22 finden Sie eine Beschreibung der Dichtungswerkstoffe.
Medien-
temperatur [°C] Bestell-Nr.
-20 – 50
0 – 50
042U1009
042U1010
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 34
Ersatzteile (Hochleistungsprogramm)
Ersatzteilset für EV220B 6 – EV220B 12 NC
Das Ersatzteilset enthält Folgendes:
Rastknopf Mutter für Spule Anker mit Ventilplatte und Feder Membran 2 O-Ringe
EPDM-Ausführungen
Ventiltyp Bestell-Nr.
EV220B 6 NC 032U1062 EV220B 10 NC 032U1065 EV220B 12 NC 032U1068
Ersatzteilsets sind auch für die Danfoss-Magnetventile vom Typ EV220B mit anderen Dichtungswerkstoffen erhältlich (eine Beschreibung der Dichtungswerkstoffen finden Sie auf Seite 22).
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 35
Ersatzteile (Hochleistungsprogramm)
Ersatzteilset für EV220B 15-50
Das Ersatzteilset enthält Folgendes:
Rastknopf und Mutter für die Spule Anker mit Ventilplatte und Feder O-Ring für das Ankerrohr Feder und Membran 2 O-Ringe für das Pilotsystem
Danfoss
32U11786.10
O-Ring und Dichtung für die Ausgleichsdüse Ausgleichsdüse
Typ Dichtungswerkstoff Bestell-Nr.
EV220B 15 EPDM
EV220B 20 EPDM
EV220B 25 EPDM
EV220B 32 EPDM
EV220B 40 EPDM
EV220B 50 EPDM
Ersatzteilsets sind auch für Danfoss-Ventile vom Typ EV220B erhältlich, die mit Dichtungen aus anderen Werkstoffen ausgestattet sind.
1)
Auf Seite 22 finden Sie eine Beschreibung der Dichtungswerkstoffe.
1)
032U1071
1)
032U1073
1)
032U1075
1)
032U1077
1)
032U1079
1)
032U1081
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 36
Ersatzteile (Hochleistungsprogramm)

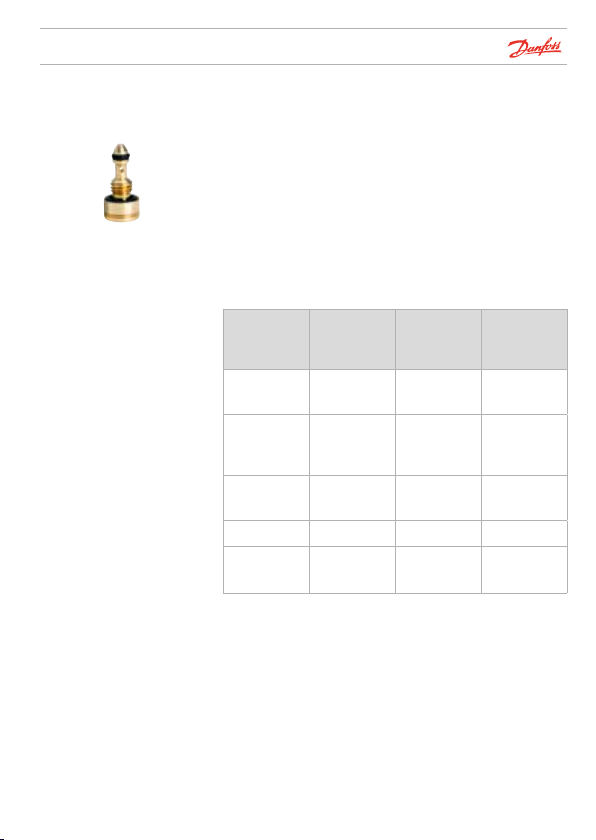

Ausgleichsdüse
Das Set umfasst:
Eine Ausgleichsdüse inklusive 2 O-Ringe. Die Ventilschließzeit kann durch Einbau einer Ausgleichsdüse mit anderer Größe als der Standardgröße geändert werden.
y Mit einer größeren Düse wird eine kürzere schließzeit
erreicht (je kürzer die Schließzeit, desto größer das Risiko für Wasserschlag).
y Eine längere Schließzeit wird mit einer kleineren Düse
erreicht.
Siehe auch „Öffnungs- und Schließzeiten“ auf Seite 25).
Größe Ausgleichs­düse
[mm]
0.5 EPDM
0.8 EPDM
1.2 FKM
1.2 EPDM
1.4 FKM
Ausgleichsdüsensätze sind auch für Danfoss-Ventile vom Typ EV220B erhältlich, die mit Dichtungen aus anderen Werkstoffen ausgestattet sind.
1)
Auf Seite 22 finden Sie eine Beschreibung der Dichtungswerkstoffe.
Dichtungs-
werkstoff Anwenbar in Bestellnr.
EV220B 15
1)
EV220B 20
EV220B 25
1)
EV220B 32 EV220B 40
EV220B 25
2)
EV220B 32
1)
EV220B 50 032U0086
EV220B 40
2)
EV220B 50
032U0082
032U0084
032U0085
032U0087
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 37
Ersatzteile (Hochleistungsprogramm)
Ersatzteilset für EV250B 12 ­EV250B 22 NC EPDM (Dichtungswerkstoff)
Ersatzteilset für EV250B 12 ­EV250B 22 NC FKM (Dichtungswerkstoff)
Das Ersatzteilset enthält Folgendes:
1. O-Ring für die Spule
2. 4 Schrauben
3. Vollständiger stromlos geschlossener Stellantrieb mit Membran, Zwangsanhebung, Anker, Schließfeder, Abdeckung und Ankerrohr.
Ventiltyp Bestell-Nr.
EV250B 10 – EV250B 12 BD 032U5315 EV250B 18 – EV250B 22 BD 032U5317
Das Ersatzteilset enthält Folgendes:
1. O-Ring zwischen Ankerrohr und Abdeckung
2. Service-Element bestehend aus Anker mit Ventilplatte und auf der Membran montierter Feder
Ventiltyp Bestell-Nr.
EV250B 10 – EV250B 12 BD 032U5271 EV250B 18 – EV250B 22 BD 032U5273
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 38
Ersatzteile (Hochleistungsprogramm)
Ersatzteilset für EV250B 12 ­EV250B 22 NO
Ersatzteilset für EV310B
Das Ersatzteilset enthält Folgendes:
1. O-Ring für die Spule
2. 4 Schrauben
3. Vollständiger stromlos geöffneter Stellantrieb mit Membran, Zwangsanhebung, stromlos geöffnetem Anker und Abdeckung.
Ventiltyp
EV250B 10 – EV250B 12 BD
EV250B 18 – EV250B 12 BD
EV250B 10 – EV250B 22 BD
EV250B 10 – EV250B 22 BD
Dichtungswerk-
stoff Bestell-Nr.
EPDM 032U5319
FKM 032U5320
EPDM 032U5321
FKM 032U5322
Das Ersatzteilset enthält Folgendes:
Anker mit montierter Feder
Typ Dichtungswerkstoff Bestell-Nr.
NC FKM 032U2033 NO FKM 032U2035
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 39
Ersatzteile (Hochleistungsprogramm)
Ersatzteilset für EV225B 6 - EV225B 25
Spule für das BQ-Hoch­leistungs-Dampfventil
Das Ersatzteilset für EV225B besteht aus:
Anker mit Ventilplatte und Feder Schließfeder Membran O-Ring
Typ Bestell-Nr.
EV225B 6 – EV225B 10 032U3171 EV225B 15 032U3172 EV225B 20 – EV225B 25 032U3173
Leistungsaufnahme der Spule
10 W
AC
10 W
AC
10 W
AC
Versorgungsspan-
nung/Frequenz Bestell-Nr.
230 V, 50 Hz 018F4511
24 V, 50 Hz 018F4517
110 V, 60 Hz 018F4519
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 40
Ersatzteile (Kompaktprogramm)
Ersatzteilset für EV220A 6 - EV220A 50 NC
Das Ersatzteilset besteht aus:
Anker-Baugruppe Membran-Baugruppe Anker-Feder Membran-Feder 2 O-Ringe
Typ
EV220A 6 – EV220A 10 B EPDM 042U1000 EV220A 6 – EV220A 10 B NBK 042U1001 EV220A 6 – EV220A 10 B FKM 042U1002 EV220A 12 – EV220A 14 B EPDM 042U1003 EV220A 12 – EV220A 14 B NBK 042U1004 EV220A 12 – EV220A 14 B FKM 042U1005 EV220A 18 – EV220A 22 B EPDM 042U1006 EV220A 18 – EV220A 22 B NBK 042U1007 EV220A 18 – EV220A 22 B FKM 042U1008 EV220A 32 B EPDM 042U1037 EV220A 32 B NBK 042U1038 EV220A 32 B FKM 042U1046 EV220A 40 B EPDM 042U1039 EV220A 40 B NBK 042U1040 EV220A 40 B FKM 042U1047 EV220A 50 B EPDM 042U1041 EV220A 50 B NBK 042U1042 EV220A 50 B FKM 042U1048
Dichtungs-
werkstoff Bestell-Nr.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 41
Werkzeuge
Magnetfeldanzeiger
Permanentmagnet
Dieses praktische Werkzeug für den Schlüsselring reagiert auf die Magnetfelder von Magnetventilen. Wenn Sie den Magnet­feldanzeiger in der Nähe der Spule positionieren, dreht sich die rot-weiße Scheibe – sofern die Spule aktiv ist.
Mit diesem Werkzeug können Sie Magnetventil betätigen, ohne die elektrische Spule verkabeln zu müssen.
Diese begehrten Werkzeuge erhalten Sie bei Ihrem Danfoss-Händler.
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 42
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 43
Subheading Myriad Pro Semibold 7 pt.
Hinweise zum Gebrauch von Magnetventilen Effizienz leicht gemacht
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.03 | 44
Loading...
