3-vägs sätesventil VMV (PN 16)
– version med RAV-hals, invändig gänga – version med M30-hals, utvändig gänga
Användning
Beställning
Exempel: 3-vägs sätesventil, DN 15, k PN 16, t
120 °C, utvändig gänga
max
- 1x VMV DN 15-ventil Best nr: 065F 6015
Alternativ:
- 1x Ändrör med utvändig gänga Best nr: 065 Z7010
vs
2,5,
Bild DN
VMV är en 3-vägs blandningsventil av sätestyp avsedd för reglering av tilloppstemperatur.
Den kan kombineras med:
• AMV(E) 10, 13 elektriskt ställdon
• AMV 150 + AMV(E) 130/140, elektriskt ställdon
• ABV termohydrauliskt ställdon *
*NC-version endast fö r DN15 och DN20
• VMV 15 och 20 kan även användas tillsammans med regulatordelarna RAVK för styrning av tappvarmvatten.
RAV- hals
Huvuddata:
• DN 15-40
• k
2,5-12 m3/h
vs
• PN 16
• Temperatur:
- Cirkulerande vatten/vatten med upp till 30 %
glykol: 2 … 120 °C
• Anslutningar:
M30 neck
- Invändig (RAV-hals) och utvändig (M30-hals)
gänga
k
VS
(m3/h) 15 2,5 20 4,0 Rp ⁄ 065F0020 25 6,3 Rp 1 065F0025 32 10 Rp 1⁄ 065F0032 40 12 Rp 1⁄ 065F0040 15 2,5 20 4,0 G 1 A 065F6020 25 6,3 G 1⁄ A 065F6025 32 10 G 1⁄ A 065F6032 40 12 G 2 A 065F6040
Inv gänga ISO 7/1
Utv gänga ISO 228/1
Anslutningar
Rp ⁄
G ⁄ A
Motor-
anslutning
RAV-hals
M30-hals
Best nr
065F0015
065F6015
Tillbehör
Typ Benämning DN Best nr
VMVH1)Handmanöverdon 065F0005
15 065Z7 010
Nipplar med utvändig gänga
Adapter RAV / M30 hals 065 Z7018
1)
Endast för ventiler med RAV-hals
2)
End ast för ventiler med utvänd ig gänga (M30-hals), inkl. 3 ändr ör per best nr
2)
20 06 5Z 7011 25 065 Z7012 32 06 5Z7013 40 065Z7014
Reservdelar
Benämning Best nr Packbox för VMV med RAV-hals, M30- hals 065F0006
1)
Produk terna kan endast beställas i fl erpack innehålland e 10 stycken pe r förpackning
1)
© Danfoss | 2021.08 AI136886475513sv-000901 | 1
Datablad 3-vägs sätesventil VMV (PN 16)
Data
Användningsprinciper
VMV Ventil
Nominell diameter DN 15 20 25 32 40
k
värde m3/h 2,5 4,0 6,3 10 12
VS
Slaglängd mm 2,0 2,1 2,6 3,1 3,3 Kontrollfaktor 1:50 Regulatorkarakteristik Linjär
Kavitationsfaktor z ≥ 0,5
Läckage över sätet vid stängd ventil IEC 534
Nominellt tryck PN 16 Medium Cirkulerande vatten/vatten med upp till 30 % glykol: Mediets pH Min. 7, max. 10 Max mediatemperatur
o
C 2 … 120
Anslutningar Inv. och utv. gänga
Material
Ventil Ventilsäte Kägla EPDM Spindel
A-AB ≤ 0,05 % av kVS
B-AB ≤ 0,1 % av kVS
Rödgods CuSn5ZnPb (Rg5) Rödgods CuSn5ZnPb (Rg5)
Rostfritt stål
Figur 2 Kombination av VMV och RAVKFigur 1 Kombination av ABV och VMV
2 | AI136886475513sv-000901 © Danfoss | 2021.08
Datablad 3-vägs sätesventil VMV (PN 16)

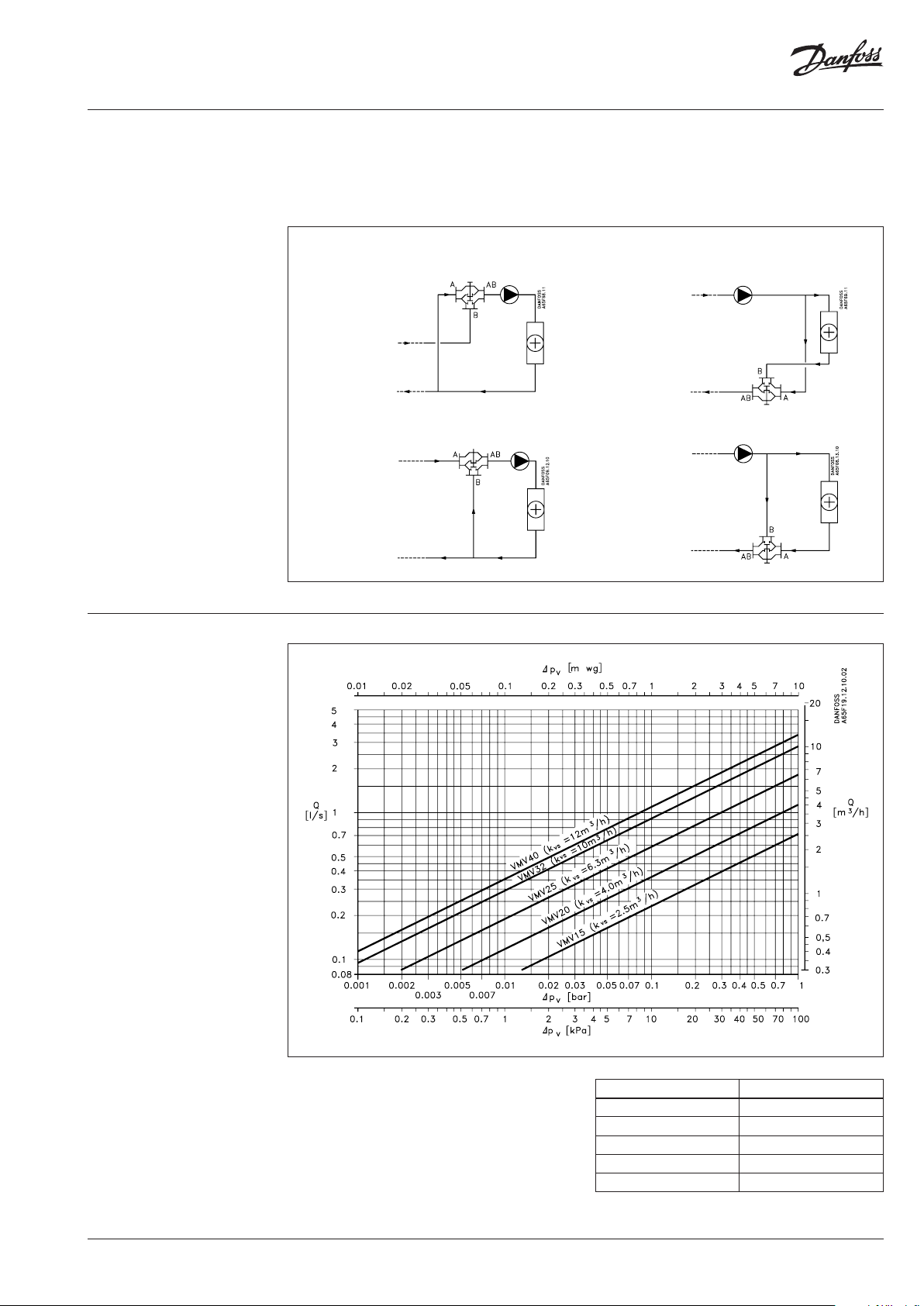

Montering VMV ska alltid monteras som blandningsventil
(2 tilloppsportar). Ventilhuset monteras med genomströmningen i de markerade pilarnas riktning. VMV stänger över port A - AB vid stigande spindelvandring.
NC (normalt stängd)
RAVK (endast VMV DN 15, 20) ABV-NC
NO (normalt öppen)
ABV-NO
Kombination av VMV och RAVK (ser “Användningsprinciper”, Figur 2): Tilloppet ska vara vid port A och port B, returen vid port AB.
NC (normalt stängd)
RAVK (endast VMV DN 15, 20) ABV-NC
NO (normalt öppen)
ABV-NO
Dimensionering
Q = kVS √∆p Q- aktuellt flöde över ventilen i m3/h
v
kVS- flöde över ventilen i m3/h vid ∆pv = 1 bar ∆pv- differenstryck över ventilen (bar)
Typ Max Δp
VMV 15 0,6 bar VMV 20 0,5 bar VMV 25 0,3 bar VMV 32 0,2 bar VMV 40 0,2 bar
v
AI136886475513sv-000901 | 3© Danfoss | 2021.08
Datablad 3-vägs sätesventil VMV (PN 16)
Mått
AMV(E) 10 AM V 150AM V(E ) 13
Ø 50
ABV RAVK
L1 L2 H1 H2
DN
70 71 35 36 120 100 159 162 16 0 0,5
15
80 86 40 43 120 100 159 162 160 0,6
20
90 93 45 47 12 5 - 164 167 165 0,9
25
105 106 52, 5 53 130 - 169 172 170 1, 2
32
120 120 60 60 135 - 174 177 175 1,6
40
mm ABV RAVK AMV( E) 10 AMV(E ) 13 AMV 150
H
(mm)
L
DN
15 137 69 20 158 79 25 177 89 32 202 101 40 258 129
1
(mm) (mm)
Ventilens
vikt
(kg)
H
1
© Danfoss | DCS-S/SI | 2021.084 | AI136886475513sv-000901
