Технически |
Придружаващ вентил/висококачествен сферичен вентил |
данни |

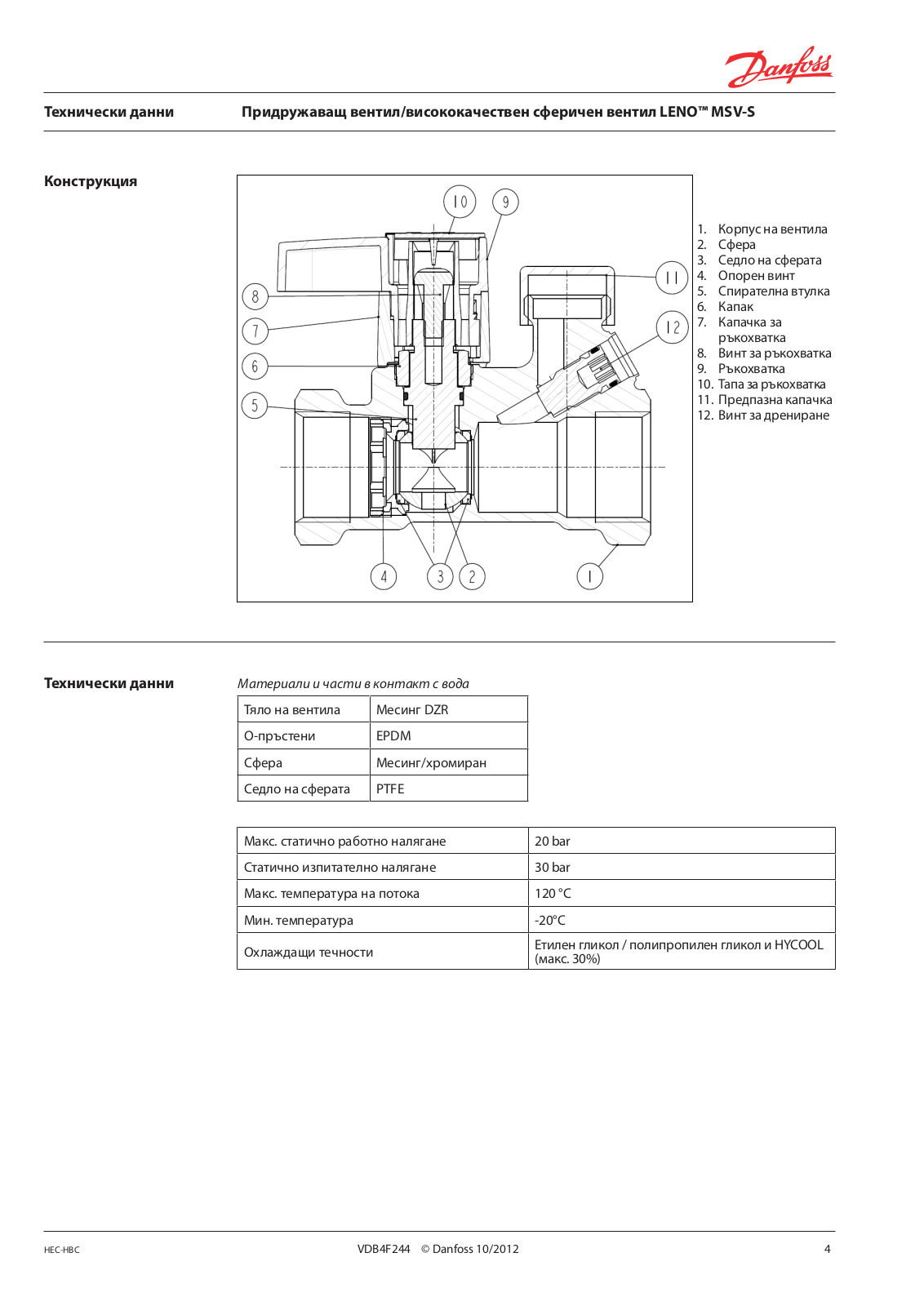

LENO™ MSV-S |
Описание |
LENOTM MSV-S е придружаващ вентил за всички |
|
вентили за ръчно балансиране от фамилията |
|
LENO. LENOTM MSV-S може да се прилага и като |
|
висококачествен сферичен вентил. |
|
LENOTM MSV-S е спирателен вентил с голям |
|
капацитет на дрениране: |
|
• Сваляща се ръкохватка за лесно монтиране. |
|
• Дръжкатаможедасевъртиналявоинадясно |
|
при затваряне на сферичния вентил. |
|
• Винтътщеостаневръкохватката,когатотя |
|
се демонтира. |
|
• Дрениранесвисокастойностнаkv. |
|
• 6-мм шестостенен ключ за дрениране на вентила. |
|
• Измерване на налягане. |
|
• Капачки за защита на резбата за дрениране ¾". |
|
• Пространствозаизолациямеждутялотона |
|
вентилаиръкохватката. |
|
• Сменяеми капачки (различни цветове) за |
|
лесно определяне на подаващ/връщащ |
|
поток, гореща/ студена вода за битови |
|
нужди и циркулация. |
|
• Капачки за предпазване на винта вътре |
|
в ръкохватката от замърсяване. |
LENO™ MSV-S може да се монтира в системи
за отопление/охлаждане и системи за топла вода за битови нужди, като спирателен вентил
с дрениране.
Препоръчваме да се използва LENOTM MSV-S заедно с всички балансиращи вентили от фамилията LENO.
Предлагат се вентили DN 15 и 20 с вътрешна или външна резба. Другите размери са с вътрешна резба.
LENO™ MSV-S е ново поколение от придружаващи/сферични вентили за системи за отопле-
ние, охлаждане и топла вода за битови нужди.
Приложение
Котел, апартаментна станция или топлинна
помпа в еднофамилни къщи.
•За балансиране.
•Спирателна функция за сервиз/ремонт.
Климатична камера.
• За постоянен поток.
• За балансиране.
• Спирателна функция за сервиз/ремонт.
HEC-HBC |
VDB4F244 © Danfoss 10/2012 |
1 |
Технически данни |
Придружаващ вентил/висококачествен сферичен вентил LENO™ MSV-S |
|
|
Приложение
Вентилаторни конвектори
•За проверка на потока.
•Спирателна функция за сервиз/ремонт.
Еднотръбна система
•За балансиране.
•Спирателна функция за сервиз/ремонт.
Поръчване |
LENO™ MSV-S вентил с вътрешна резба |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
Дебит* |
Присъеди- |
Кодов № |
|
|
Тип |
Материал |
Размер |
|
|
kvs(m |
/h) |
kvs(m3/h) |
няване |
|
||
|
|
|
DN 15 |
|
|
3,0 |
|
|
0,3 |
Rp ½" |
003Z4011 |
|
|
|
|
DN 20 |
|
|
6,0 |
|
|
0,3 |
Rp ¾" |
003Z4012 |
|
|
|
Месинг |
DN 25 |
|
|
9,5 |
|
|
0,3 |
Rp 1" |
003Z4013 |
|
|
|
DZR** |
DN 32 |
|
|
18 |
|
|
0,3 |
Rp 1¼" |
003Z4014 |
|
|
|
|
DN 40 |
|
|
26 |
|
|
0,3 |
Rp 1½" |
003Z4015 |
|
|
|
|
DN 50 |
|
|
40 |
|
|
0,3 |
Rp 2" |
003Z4016 |
|
|
*Дебитът на дрениране се измерва при 1 bar статично налягане и 0,1 bar диференциално налягане. |
|
||||||||||
|
LENO™ MSV-S вентил с външна резба |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
Дебит* |
Присъеди- |
Кодов № |
|
|
Тип |
Материал |
Размер |
|
kvs(m |
/h) |
|
kvs(m3/h) |
няване |
|
||
|
|
Месинг |
DN 15 |
|
3,0 |
|
|
0,3 |
G ¾" *** |
003Z4111 |
|
|
|
|
DZR** |
DN 20 |
|
5,9 |
|
|
0,3 |
G 1" |
003Z4112 |
|
|
|
**Корозоустойчив месинг ***Eurocone DINV 3838 |
|
|
|
|
|
|
|
||||
|
LENO™ MSV-BD/S комплект |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
Дебит* |
Присъеди- |
Кодов № |
|
|
Тип |
Материал |
Размер |
|
kvs(m |
/h) |
kvs(m3/h) |
няване |
|
|||
|
|
|
DN 15 |
|
|
3,0 |
|
|
0,3 |
Rp ½" |
003Z4051 |
|
|
|
|
DN 20 |
|
|
6,0 |
|
|
0,3 |
Rp ¾" |
003Z4052 |
|
|
|
Месинг |
DN 25 |
|
|
9,5 |
|
|
0,3 |
Rp 1" |
003Z4053 |
|
|
|
DZR** |
DN 32 |
|
|
18 |
|
|
0,3 |
Rp 1¼" |
003Z4054 |
|
|
|
|
DN 40 |
|
|
26 |
|
|
0,3 |
Rp 1½" |
003Z4055 |
|
|
|
|
DN 50 |
|
|
40 |
|
|
0,3 |
Rp 2" |
003Z4056 |
|
*Дебитът на дрениране се измерва при 1 bar статично налягане и 0,1 bar диференциално налягане.
2 |
VDB4F244 © Danfoss 10/2012 |
HEC-HBC |
Технически данни |
Придружаващ вентил/висококачествен сферичен вентил LENO™ MSV-S |
|
||||||
|
|
|
|
|
|
|
|
|
Поръчване |
Принадлежности |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип |
|
|
|
|
Кодов № |
|
|
|
Ръкохватка на капачката - зелена, малка ръкохватка е подходяща за вентил |
|
003Z4210 |
|
||||
|
DN 15 - 25, 5 бр. |
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
Ръкохватка на капачката - зелена, голяма ръкохватка е подходяща за вентил |
|
003Z4211 |
|
||||
|
DN 32 - DN 50, 5 бр. |
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
Компресионни фитинги за вентили с външна резба |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Тръба (mm) |
|
Резба на вентила |
PEX фитинги, кодов № |
Alupex фитинги, кодов № |
|
||
|
12 x 1,1 |
|
G ¾ |
013G4150 |
|
|
|
|
|
12 x 2 |
|
G ¾ |
013G4152 |
|
013G4182 |
|
|
|
13 x 2 |
|
G ¾ |
013G4153 |
|
|
|
|
|
14 x 2 |
|
G ¾ |
013G4154 |
|
013G4154 |
|
|
|
15 x 1,7 |
|
G ¾ |
013G4165 |
|
|
|
|
|
15 x 2,5 |
|
G ¾ |
013G4155 |
|
013G4185 |
|
|
|
16 x 1,5 |
|
G ¾ |
013G4157 |
|
|
|
|
|
16 x 2 |
|
G ¾ |
013G4156 |
|
013G4186 |
|
|
|
16 x 2,25 |
|
G ¾ |
|
|
013G4187 |
|
|
|
17 x 2 |
|
G ¾ |
013G4162 |
|
|
|
|
|
18 x 2 |
|
G ¾ |
013G4158 |
|
013G4188 |
|
|
|
18 x 2,5 |
|
G ¾ |
013G4159 |
|
|
|
|
|
20 x 2 |
|
G ¾ |
013G4160 |
|
013G4190 |
|
|
|
20 x 2,5 |
|
G ¾ |
013G4161 |
|
013G4191 |
|
Компресионни фитинги за вентили с външна резба
Стоманени/медни тръби |
|
Размер |
|
Кодов № |
|
|
|
G ¾ x 15 |
|
|
013G4125 |
|
|
G ¾ x 16 |
|
|
013G4126 |
|
|
G ¾ x 18 |
|
|
013G4128 |
|
|
G 1 x 18 |
|
|
013U0134 |
|
|
G 1 x 22 |
|
|
013U0135 |
|
|
|
|
||
Тип |
Материал |
Размер |
Кодов № |
||
|
Адаптер за RLV-K ¾” |
DN 15 |
003L0294 |
||
|
|
|
|
|
|
|
Вложка за адаптер 1”вън. |
DN 20 |
003Z4072 |
||
|
резба – плоско уплътнение |
||||
|
|
|
|
||
|
|
|
|
|
|
|
Адаптер 1¼” вън. резба – |
DN 25 |
003Z4073 |
||
|
плоско уплътнение |
||||
|
|
|
|
||
|
Адаптер 1½” вън. резба – |
DN 32 |
003Z4074 |
||
|
плоско уплътнение |
||||
|
|
|
|
||
|
Адаптер 1¾” вън. резба – |
DN 40 |
003Z4075 |
||
|
плоско уплътнение |
||||
|
|
|
|
||
|
Адаптер 2¼” вън. резба – |
DN 50 |
003Z4076 |
||
|
плоско уплътнение |
||||
|
|
|
|
