Fiche technique Vanne d'équilibrage LENO™ MSV-O
Description |
LENO™ MSV-O fait partie d'une nouvelle génération |
|
de vannes pour la régulation des circuits de |
|
chauffage, de climatisation et d'eau chaude. |
|
LENO™ MSV-O est une combinaison de vannes |
|
d'équilibrage et d'arrêt et présente les caractéristiques |
|
de fonctionnement suivantes: |
|
• Orifice fixe de mesure Venturi pour une mesure |
|
particulièrement aisée |
|
• Poignée amovible pour faciliter le montage |
|
• Echelle de réglage numérique lisible à partir de |
|
plusieurs angles de vue |
|
• Dispositif d'arrêt des plus simples pour le pré- |
|
réglage |
|
• Nipples de raccordement intégrés pour une aiguille |
|
de mesure de 3 mm. |
|
• Ouverture/fermeture avec clé Allen en cas d'ur- |
|
gence |
|
• Marquage couleur ouvert/fermé |
|
LENO™ MSV-O est recommandée dans les systèmes |
|
à débit constant. La vanne peut être montée tant |
|
sur l'aller que le retour. |
|
LENO™ MSV-O est disponible avec filetage intérieur. |
Les instruments de mesure Danfoss 3000/4000 ont en mémoire les données de la vanne LENO™ MSV-O.
Utilisation
Chaudière, raccordement pour logement ou pompe à chaleur pour maison unifamiliale
• Pour la mesure du débit.
• Fonction de verrouillage pour service/réparation.
Unité de climatisation
• Pour un débit constant.
• Pour le réglage.
• Fonction de verrouillage pour service/réparation.
HEC-HB |
VDB4H114 © Danfoss 07/2010 |
1 |
Fiche technique |
Vanne d'équilibrage LENO™ MSV-O |
|
|
Utilisation
Fan coils |
Système à une conduite |
•Pour le contrôle du débit.
•Fonction de verrouillage pour service/réparation.
•Pour la mesure du débit.
•Fonction de verrouillage pour service/réparation.
Commande |
Vanne LENO™ MSV-O avec filetage intérieur |
|
|
|
||
|
|
|
|
|||
|
|
|
|
|
|
|
|
Type |
Matériau |
Dimensions |
kvs(m3/h) |
Raccord |
N° de com. |
|
|
|
DN 15 LF |
0.63 |
Rp ½" |
003Z4020 |
|
|
|
DN 15 |
2.8 |
Rp ½" |
003Z4021 |
|
|
|
DN 20 |
5.7 |
Rp ¾" |
003Z4022 |
|
|
Laiton DZR* |
DN 25 |
9.7 |
Rp 1" |
003Z4023 |
|
|
|
DN 32 |
16.6 |
Rp 1¼" |
003Z4024 |
|
|
|
DN 40 |
25.4 |
Rp 1½" |
003Z4025 |
|
|
|
DN 50 |
37.9 |
Rp 2" |
003Z4026 |
2 |
VDB4H114 © Danfoss 07/2010 |
HEC-HB |
Fiche technique |
Vanne d'équilibrage LENO™ MSV-O |
|
|
|
|
Commande |
Accessoires |
|
|
|
|
|
|
|
|
Type |
N° de com. |
|
Nipple de raccordement standard (2 unités) |
003Z4662 |
|
Nipple de raccordement avec surlongueur, 60 mm (2 unités) |
003Z4657 |
|
Poignée |
003Z4652 |
|
Instrument de mesure Danfoss PFM 4000 |
003L8200 |
|
Instrument de mesure Danfoss PFM 400 Multi Source (sur demande) |
003L8202 |
|
Panneau indicateur et bandes de plomb (10 unités) |
003Z4660 |
Format de construction
1. |
Boîtier de vanne |
6. |
Manchon |
11. Déverrouillage |
|
2. |
Sphère |
7. |
Partie supérieure de la vanne 12. |
Ergot |
|
3. |
Coussinet sphérique |
8. |
Tête de vérin à vis à bille |
13. Nipple de mesure |
|
4. |
Vis de soutien |
9. |
Vérin |
14. |
Orifice de mesure Venturi |
5.Douille d'étranglement 10. |
Poignée |
15. |
Vis de soutien avec |
||
|
|
|
|
|
orifice de mesure Venturi |
3 |
VDB4H114 © Danfoss 07/2010 |
HEC-HB |
Fiche technique |
Vanne d'équilibrage LENO™ MSV-O |
|
|
|
|
|
|
|
|
Données techniques |
Eléments entrant en contact avec le milieu |
|
|
|
|
|
|
||
|
|
|
|
|
|
Corps de vanne |
Laiton DZR |
|
|
|
|
|
|
|
|
Joints toriques |
EPDM |
|
|
|
|
|
|
|
|
Sphère |
Laiton chromé |
|
|
|
|
|
|
|
|
Joint de sphère |
Téflon |
|
|
|
|
|
|
|
|
|
|
|
|
|
Pression de service statique max. |
|
20bars |
|
|
|
|
|
|
|
Essai de pression statique |
|
30bars |
|
|
|
|
|
|
|
Pression différentielle max. dans la vanne |
|
2.5bars (250kPa) |
|
|
|
|
|
|
|
Température max. du fluide |
|
120°C |
|
|
|
|
|
|
|
Température min. |
|
|
-20°C |
|
|
|
|
|
|
Liquides de refroidissement |
|
Ethylène glycol/propylène glycol et HYCOOL |
|
|
|
(max.30%) |
||
|
|
|
|
Montage |
Avant de raccorder la vanne, s'assurer que le |
|
|
reseau de conduite est propre et que: |
|
|
1. |
la vanne peut pivoter à 360 degrés |
|
|
(en cas d'utilisation d'un tube fileté.) |
|
2. |
la vanne est raccordée conformément à la |
|
|
flèche indiquant le sens du débit. |
Demontage de la poignée
Il est possible de déposer la poignée pour le montage dans un espace réduit.
1.Positionner la poignée sur 0/0.
2.Relâcher le verrou de réglage (vert).
3.Dévisser l'écrou-raccord.
Montage de la poignée
Avant le montage de la poignée, veiller à ce que la poignée soit réglée sur 0/0.
|
|
|
|
|
DN |
R1/R2 (mm) |
|
|
15 |
96/58 |
|
|
20 |
99/60 |
|
|
25 |
101/63 |
|
|
32 |
124/87 |
|
|
40 |
127/90 |
|
|
50 |
131/94 |
|
|
|
|
|
HEC-HB |
VDB4H114 © Danfoss 07/2010 |
4 |
Fiche technique |
Vanne d'équilibrage LENO™ MSV-O |
|
|
Arrêt |
Il faut appuyer sur la poignée pour arrêter la vanne. |
|
La fonction d'arrêt est assurée par un robinet |
|
phérique qui nécessite une rotation de 90 degrés, |
|
seulement, pour arrêter totalement le débit. |
Le réglage réel s'affiche à l'écran:
·rouge = fermé
·blanc = ouvert
Orifice de mesure fixe Dans le corps de vanne LENOTM MSV-O se trouve un diaphragme Venturi fixe avec valeur kvs
constante.
Cette caractéristique de fonctionnement permet de lire le débit sur l'appareil de mesure sans devoir entrer au préalable le pré-réglage de la vanne.
Cela permet d'économiser du temps lors de la mise en service des vannes installées.
5 |
VDB4H114 © Danfoss 07/2010 |
HEC-HB |
iche technique |
Vanne d'équilibrage LENO™ MSV-O |
|
|
|
|
|
|
|
|
Réglage et verrouillage |
|
|
|
|
2 |
3 |
4 |
||
|
||||
|
|
|||
|
|
|
1 |
|
5 |
|
|
|
|
|
La vanne dispose d'une fonction de pré-réglage |
2. |
La poignée remonte automatiquement. |
|
intégrée pour équilibrer avec précision le débit. |
3. |
La valeur calculée peut alors être définie. |
|
|
4. |
Le réglage est verrouillé lorsque la poignée est |
|
Le réglage du débit souhaité s'effectue en 5 étapes: |
|
enfoncée jusqu'à l'émission d'un clic. |
|
1. Relâcher le verrou avec le levier vert ou à l'aide |
5. |
Plombage - Le réglage peut être sécurisé à l'aide |
|
d'une clé Allen de 3 mm. |
|
d'une bande (voir illustration). |
Mesurer |
Le débit transitant par la vanne LENO™ MSV-O |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
peut être mesuré à l'aide d'instruments de mesure |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Danfoss PFM 3000/4000 ou d'instruments de mesure |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
d'autres fabricants. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
La vanne LENO™ MSV-O est livrée avec deux nipples |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
de mesure pour aiguilles de 3 mm. Un support |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
double permet à l'utilisateur de raccorder simultané- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ment les deux aiguilles. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Procédure de mesure du débit avec PFM: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
1. |
Sélectionner la mesure du débit |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
2. |
Sélectionner la marque de la vanne |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
3. |
Sélectionner le type et les dimensions de la vanne |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. |
Relier la vanne et l'instrument. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. |
Calibrer la pression statique sur le PFM. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6. |
Mesurer le débit. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

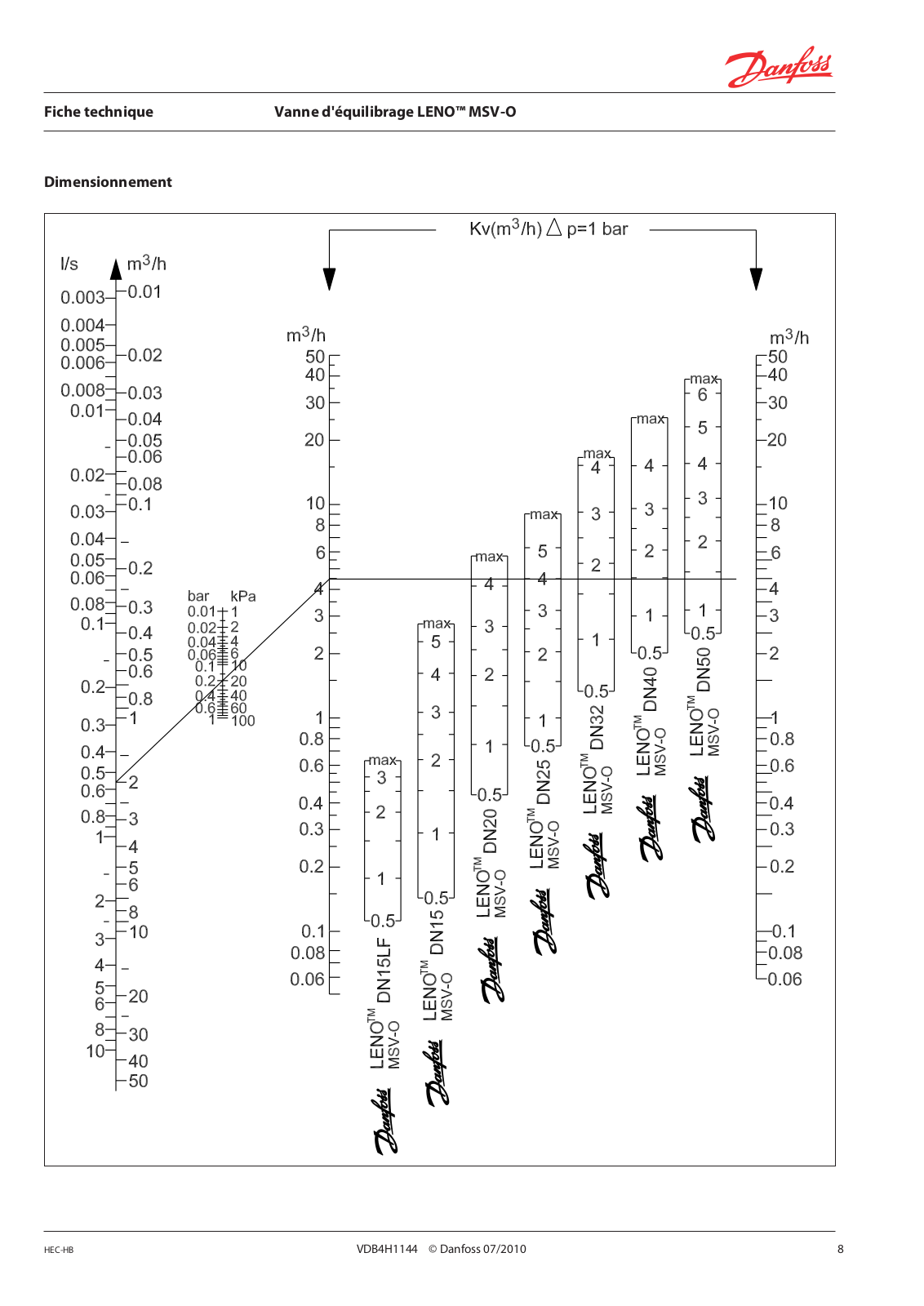

HEC-HB |
VDB4H114 © Danfoss 07/2010 |
6 |
