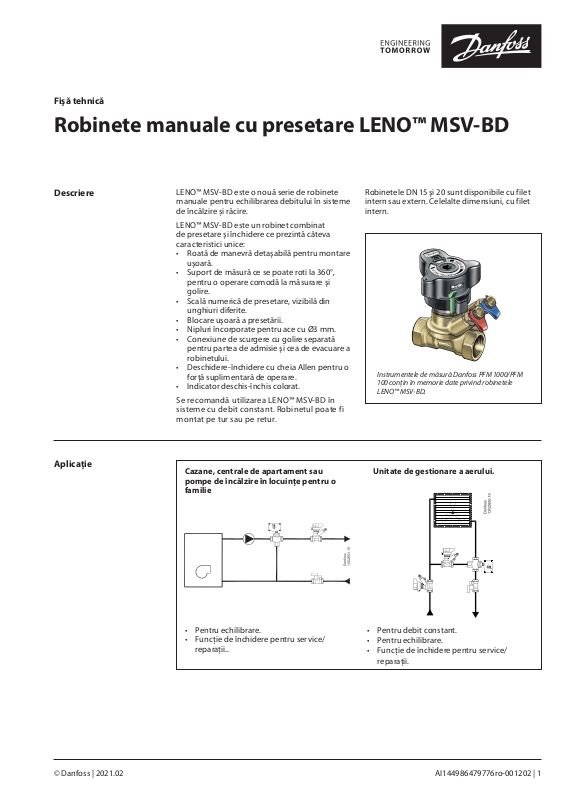

Fişă tehnică
Robinete manuale cu presetare LENO™ MSV-BD
Descriere
Aplicaţie
LENO™ MSV-BD este o nouă serie de robinete
manuale pentru echilibrarea debitului în sisteme
de încălzire și răcire.
LENO™ MSV-BD este un robinet combinat
de presetare şi închidere ce prezintă câteva
caracteristici unice:
• Roată de manevră detaşabilă pentru montare
uşoară.
• Suport de măsură ce se poate roti la 360°,
pentru o operare comodă la măsurare şi
golire.
• Scală numerică de presetare, vizibilă din
unghiuri diferite.
• Blocare uşoară a presetării.
• Nipluri încorporate pentru ace cu Ø3 mm.
• Conexiune de scurgere cu golire separată
pentru partea de admisie şi cea de evacuare a
robinetului.
• Deschidere-închidere cu cheia Allen pentru o
forţă suplimentară de operare.
• Indicator deschis-închis colorat.
Se recomandă utilizarea LENO™ MSV-BD în
sisteme cu debit constant. Robinetul poate fi
montat pe tur sau pe retur.
Cazane, centrale de apartament sau
pompe de încălzire în locuinţe pentru o
familie
Robinetele DN 15 şi 20 sunt disponibile cu filet
intern sau extern. Celelalte dimensiuni, cu filet
intern.
Instrumentele de măsură Danfoss PFM 1000/PFM
100 conţin în memorie date privind robinetele
LENO™ MSV-BD.
Unitate de gestionare a aerului.
• Pentru echilibrare.
• Funcţie de închidere pentru service/
reparaţii..
© Danfoss | 2021.02 AI144986479776ro-001202 | 1
• Pentru debit constant.
• Pentru echilibrare.
• Funcţie de închidere pentru service/
reparaţii.
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Aplicaţie
Ventilo-convectoare Sistem cu 1 conductă
• Pentru verificarea debitului.
• Funcţie de închidere pentru service/reparaţii.
• Pentru echilibrare.
• Funcţie de închidere pentru service/
reparaţii.
SISTEME DE APĂ CALDĂ MENAJER Ă: : În funcţie de legislaţi a locală, se poate folosi în ap licaţiile pentru apă caldă m enajeră.
Comandare
Robinet LENO™ MSV-BD cu filet intern
Tip Material
Alamă DZR
Dimensiuni
(mm)
DN 15 LF 2.5 ½" 1 003Z4000
DN 15 3.0 ½" 1 003Z4001
DN 20 6.0 ¾" 1 003Z4002
1)
DN 25 9.5 1" 1 003Z4003
DN 32 18 1¼" 1 003Z4004
DN 40 26 1½" 1 003Z4005
DN 50 40 2" 1 003Z4006
k
VS
(m3/h)
Conexiune Cantitate Nr. c od
Robinet LENO™ MSV-BD cu filet extern
Tip Material
Alamă DZR
Dimensiuni
(mm)
DN 15 LF 2.5 G ¾ A
1)
DN 15 3.0 G ¾ A
DN 20 6.0 G 1 A 003Z4102
k
VS
(m3/h)
Conexiune Nr. c od
2)
2)
Soluţie set LENO™ MSV-BD/S
Tip Material
Dimensiuni
(mm)
k
VS
(m3/h)
Debit golire³
DN 15 3.0 281 ½" 003 Z4051
DN 20 6.0 277 ¾" 003Z4052
Alamă DZR
1)
DN 25 9.5 316 1" 003Z4053
DN 32 18 305 1¼" 003Z4054
DN 40 26 208 1½" 003Z4055
DN 50 40 308 2" 003Z4056
1)
Alamă rezistentă la coroziune
2)
Eurocone DIN V 3838
3)
Debitul scurgerii este măsurat la o presiune statică de 1 bar şi la o presiune diferenţială de 0,1 bar.
(l/h)
)
Conexiune Nr. c od
003Z4100
003Z4101
2 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Accesorii
Accesorii
Tip Nr. c od
Nipluri standard, 2 buc. 003Z4662
Nipluri de măsurare, 53 mm, roşu şi albastru 003Z3946
Mâner de operare 003Z4652
Conexiune scurgere, filet de ½” 003Z4096
Conexiune scurgere, filet de ¾” 003Z4097
Instrument de măsurare a debitului PFM 1000 (10 bar) 003Z8260
Instrument de măsurare a debitului PFM 1000 (20 bar) 00 3Z8261
Etichetă şi benzi de identificare, 10 buc. 003Z4660
Izolaţie MSV-BD, DN 15 003Z 4781
Izolaţie MSV-BD, DN 20 003Z478 2
Izolaţie MSV-BD, DN 25 003Z4783
Izolaţie MSV-BD, DN 32 003Z478 4
Izolaţie MSV-BD, DN 40 003Z478 5
Izolaţie MSV-BD, DN 50 003Z478 6
Fitinguri de compresie pentru robinete cu filet extern
Conductă
(mm)
12 x 1.1 G ¾ 013G415 0
12 x 2 G ¾ 013G415 2 013G 4182
13 x 2 G ¾ 013G415 3
14 x 2 G ¾ 013G415 4 013G 4184
15 x 1.7 G ¾ 013G 4165
15 x 2.5 G ¾ 013 G4155 0 13G4185
16 x 1.5 G ¾ 013G4157
16 x 2 G ¾ 013G415 6 013G 4186
16 x 2.25 G ¾ 013G 4187
17 x 2 G ¾ 013G4162
18 x 2 G ¾ 0 13G4158 013G 4188
18 x 2.5 G ¾ 013 G4159
20 x 2 G ¾ 013G4160 013G4190
20 x 2.5 G ¾ 013G4161 013G 4191
Filet robinet Fitinguri PEX, cod Fitinguri Alupex, cod
Fitinguri de compresie pentru robinete cu filet extern
Conducte de oţel/cupru Dimensiuni N r. cod
G ¾ x 15 013 G4125
G ¾ x 16 013G4126
G ¾ x 18 013 G4128
G 1 x 18 0 13U0134
G 1 x 22 013U 0135
AI144986479776ro-001202 | 3© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
19
21
22
5 4 3 2 1
18
17
16
15
14
13
12
11
10
20
Model
9
8
7
6
Materiale şi piese în contact cu apa
Corpul robinetului Alamă DZR
Garnituri inelare EPDM
Bilă Placată cu alamă/crom
Garnitură bilă Teflon
1. Corpul robinetului
2. Scaun bilă
3. Bilă
4. Bucşă de deschidere parţială
5. Şurub susţinere
6. Garnitură inelară
7. Bucşă închidere
8. Garnitură inelară
9. Garnitură inelară
10. Garnitură inelară
11.
Inel de siguranţă (protejat împotriva coroziunii)
12. Arc
13. Partea superioară a robinetului
14. Ax
15. Garnitură inelară
16. Sistem blocare rotaţie
17. Capăt ax
18.
Inel de siguranţă, protejat împotriva coroziunii
19. Benzi, 2 buc.
20. Conexiune furtun
21. Buşon oprire
22. Dop
Date tehnice
Montarea
Presiune statică maximă de lucru 20 bar
Presiune statică de testare 30 bar
Diferenţa de presiune maximă de-a lungul robinetului 2.5 bar (250 kPa)
Temperatură maximă pe tur 120 °C
Temperatura minimă -20 °C
Lichide răcire Etilenglicol/propilenglicol şi HYCOOL (max. 30 %)
Înainte de a monta robinetul, instalatorul trebuie
să se asigure că sistemul de conducte este curat
şi:
1. că robinetul poate fi rotit la 360 de grade
(dacă se utilizează o conductă filetată).
2. că robinetul este orientat în sensul săgeţii de
debit.
Îndepărtarea mânerului
1. Fixaţi mânerul în poziţia 0.0.
DN
15 86/67
20 89/69
25 91/71
32 118/ 84
40 118 /8 4
50 124/9 0
2. Eliberaţi blocajul setării (verde).
3. Desfaceţi piuliţa de cuplare.
Calibrarea mânerului
Înainte de remontare, asiguraţi-vă că setarea
mânerului este 0.0.
Pentru robinete DN 15 - 20 cu filet extern
Danfoss oferă o gamă completă de fitinguri de
compresie pentru conducte din oţel, cupru şi
PEX.
R1/R 2
(mm)
4 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Închidere
Golirea
Pentru a închide robinetul, mânerul trebuie
apăsat în jos.
Funcţia de închidere se realizează printr-un
robinet cu bilă, ce necesită o rotaţie de doar 90
de grade pentru închide complet robinetul.
O fereastră indicatoare prezintă setarea curentă:
• roşu = închis
• alb = deschis
Atenţie!
Racordul de scurgere este un accesoriu și se
achiziţionează separat.
Robinetul de golire se poate roti la 360 de grade
pentru operare uşoară.
Golirea conductelor sistemului se poate realiza
selectiv:
când dopul de verificare roșu este deschis, se
golește conducta de intrare a robinetului.
Prin deschiderea dopului de verificare albastru
se va goli conducta de pe partea de ieșire
a robinetului. Șurubul de protecţie contra
deșurubării dopurilor de verificare se află între
dopurile de verificare ale robinetului.
Reglarea şi etanşarea
Robinetul prezintă o funcţie de presetare
încorporată pentru valori de debit precise.
Setarea debitului dorit se face în 5 paşi:
1. Eliberaţi sistemul de blocare folosind levierul
verde sau o cheie Allen de 3 mm.
2. Mânerul sare automat.
3. Valoarea calculată poate fi acum setată.
4. Setarea este blocat atunci când mânerul este
apăsat până face clic.
5. Setarea poate fi etanşată utilizând o bandă de
etanşare, conform celei din imagine.
AI144986479776ro-001202 | 5© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
16
14
12
10
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Măsurarea
Precizia măsurării
Debitul prin robinetul LENO™ MSV-BD poate
fi măsurat utilizând dispozitivul Danfoss PFM
1000 sau alte mărci de instrumente de măsurare.
Robinetul LENO™ MSV-BD este furnizat cu două
nipluri pentru ace cu Ø3 mm.
Două suporturi identice permit utilizatorului să
conecteze simultan ambele ace.
Procedură pentru măsurarea debitului:
1. Selectaţi măsurarea debitului.
2. Selectaţi marca robinetului.
3. Selectaţi tipul şi dimensiunea robinetului.
4. Introduceţi presetarea.
5. Conectaţi robinetul şi instrumentul.
6. Calibraţi presiunea statică.
7. Măsuraţi debitul.
8
Semnal Kv
6
4
Eroare în % din kv măsurat
2
0
% din setarea maximă
Robinetul LENO™ MSV-BD este foarte precis,
datorită funcţiilor separate pentru presetare şi
închidere.
Robinetul poate fi montat în orice loc din
sistem (aproape de piesele în T, coturi, pompe
etc.), deoarece nu este afectat de turbulenţe,
indiferent de montaj sau instalaţie.
Linia roşie indică 25% din debitul maxim.
Conform BS7350:1990, debitele trebuie să se
încadreze în următoarele valori:
±18% la 25% în poziţia deschis
±10% în poziţia deschis complet
Valorile semnalului kv sunt utilizate pentru
instrumente de măsură non-Danfoss. Danfoss
PFM 1000 au toate datele în memorie, iar
instrumentele utilizează următoarea formulă:
2
k
∆P
= ∆P
val
v-sig
sig
k
(
v-val
)
∆p pe nipluri (kv-sig) şi ∆p pe robinet (kv-val)
nu au aceeaşi valoare din cauza influenţei
turbulenţelor asupra măsurării presiunii.
6 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Valori semnal kv
Setare DN 15LF D N 15 DN 20 DN 25 DN 32 DN 40 D N 50
0.0 0.07 0.10 0.12 0.34 0.51 1.05 1.75
0.1 0.08 0.11 0.16 0.44 0.73 1. 20 2.01
0.2 0.09 0 .12 0. 20 0.53 0.92 1.36 2.25
0.3 0 .11 0 .13 0. 26 0.61 1.10 1.55 2.47
0.4 0 .12 0.14 0.32 0.67 1.26 1. 74 2.69
0.5 0 .13 0.16 0.38 0.73 1.43 1.95 2.91
0.6 0.15 0.19 0.45 0.79 1.60 2.17 3.12
0.7 0.16 0.21 0. 53 0.84 1.78 2.40 3.35
0.8 0 .17 0.24 0.60 0.90 1.97 2.64 3.58
0.9 0 .19 0.26 0.67 0.95 2.18 2.88 3.82
1.0 0. 20 0.29 0.74 1.01 2.39 3.13 4.07
1.1 0.21 0. 32 0.82 1.0 8 2.62 3.39 4.33
1.2 0. 23 0.34 0.89 1.14 2.87 3.64 4.60
1.3 0. 25 0.37 0.96 1.22 3 .12 3.9 0 4.89
1.4 0.27 0.40 1.03 1.29 3.38 4 .16 5.18
1.5 0. 30 0.4 4 1.09 1.37 3.64 4.43 5.49
1.6 0 .32 0.47 1.16 1.46 3.92 4.69 5.80
1.7 0.35 0 .51 1. 23 1.55 4.19 4.96 6.13
1.8 0.37 0.54 1.30 1. 65 4.48 5.24 6.46
1.9 0.40 0.58 1.38 1.75 4.76 5.51 6.80
2.0 0.43 0 .61 1.45 1.85 5.05 5.80 7.14
2.1 0.46 0.65 1.53 1.96 5.35 6.08 7.4 9
2.2 0.49 0.69 1.61 2.07 5.65 6.38 7. 84
2.3 0.52 0.73 1.69 2 .18 5.96 6.68 8.19
2.4 0.56 0.77 1.78 2.29 6.27 6.99 8. 55
2.5 0.59 0.80 1.87 2.41 6.60 7.3 0 8 .91
2.6 0.62 0.85 1.97 2.53 6.94 7.6 3 9.27
2.7 0.66 0.89 2.07 2.65 7. 29 7.9 8 9.64
2.8 0.69 0.93 2.17 2.77 7.6 7 8. 33 10.0 0
2.9 0.73 0.97 2.29 2.89 8.06 8.70 10.37
3.0 0.76 1.01 2.40 3.01 8.48 9.08 10.74
3.1 0.80 1.0 4 2.52 3.13 8 .92 9.48 11.11
3.2 0.83 1.08 2.65 3.25 9.38 9.90 11. 49
3.3 0.87 1.12 2.78 3. 37 9.87 10. 33 11. 88
3.4 0.90 1.16 2.91 3.49 10.3 8 10.79 12.27
3.5 0.94 1. 20 3.05 3.62 10.91 11. 26 12.67
3.6 0.97 1.25 3.19 3. 74 11. 46 11.74 13.0 9
3.7 1.01 1.30 3.33 3. 87 12 .02 12. 25 13 .51
3.8 1.0 6 1.35 3.47 4.00 12. 58 12. 77 13.95
3.9 1.10 1. 41 3.61 4 .13 13 .12 13.30 14.41
4.0 1.14 1.47 3.75 4.26 13.64 13. 85 14.8 8
4.1 1.18 1.53 3.89 4.39 14.12 14.41 15. 38
4.2 1.23 1. 59 4.02 4.53 14. 52 14.98 15.8 9
4.3 1.27 1. 66 4.15 4.68 14.8 4 15. 55 16. 44
4.4 1.31 1.73 4.28 4.82 16.13 17. 00
4.5 1.35 1.81 4.40 4.98 16.69 17.59
4.6 1.39 1.91 4.52 5.13 17. 25 18.21
4.7 1.43 2.00 4.62 5.29 17. 80 18.86
4.8 1.47 2.08 4.72 5.46 18 .32 19. 54
4.9 1. 51 2.16 4.82 5.64 18. 80 20.24
5-0 1. 54 2.23 4.90 5.81 19.2 5 20.97
5.1 1.6 0 2.30 4.97 6.00 19. 65 21.73
5.2 1.6 6 2.36 5.04 6.19 19.98 22.51
5.3 1.7 2
2.41 6.38 20.24 23.30
5.4 1.79 2.46 6.57 2 0.41 24 .12
5.5 1.87 2.50 6.77 20.48 24.94
5.6 1.93 2.54 6.96 25.76
5.7 1.99 2.57 7.15 26.58
5.8 2.04 7.34 27. 38
5.9 2.09 7.52 28.16
6.0 2.14 7.69 28.90
6.1 2 .18 7. 85 29.59
6.2 2.22 7.9 8 30.21
6.3 2.26 30.74
6.4 31.17
6.5 31.47
6.6 31.61
AI144986479776ro-001202 | 7© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Leno™ MSV-BD
Dimensiune şi presetare
robinet
∆p
r
i
∆p
∆pi Cădere de presi une pe robinetul LENO™ MSV-BD
∆pm Cădere de presiune prin robin et
Exemplu
Se dă:
Debitul max. al conductei Q ........................2.0 m3/h
∆pr ..............................................................................15 kPa
∆pa ..............................................................................45 kPa
∆pm .............................................................................10 kPa
∆pi ...............................................................∆pa - ∆pv - ∆p
∆pi = 45 kPa - 15 kPa - 10KPa = 20 kPa
Dimensiunea şi presetarea corecte ale
robinetului se găsesc în diagramele de debit, p. 9.
Q = 2.0 m3/h şi ∆pi = 20 kPa
Setarea poate fi calculată şi prin intermediul
formulei:
M
m
∆p
∆p
a
∆pr Presiune necesară pentru coloana montantă
∆pa Pr esiune disponibilă pentr u coloana montantă
m
kv =
Q[m3/h]
√∆pi [bar] √0.20
2.0
=
= 4.5 m3/h
8 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Dimensionarea
Factorii de corecţie
Mediu: Procentaj etilenglicol/propilenglicol (max. 30 %).
Tem p.
°C
-40.0 1) 1) 1) 1) 0.89 0.88
-17. 8 1) 1) 0.93 0.91 0.9 0 0.89 0.86
4.4 0.95 0.95 0.93 0.92 0 .91 0.90 0.87
26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88
48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90
71.1 0.98 0.98 0.96 0.95 0.94 0.94 0.95
93.3 1. 00 0.99 0.97 0.96 0.95 0.95 0.92
115 .6
1)
Sub temperatura de îngheţ
2)
Peste punctul d e fierbere
25 30 40 50 60 65 100
2) 2) 2) 2) 2) 2)
Debit , m3/h
Exemplu
Debit necesar ..........................30 m3/h
Debit după corecţie . . . . . . . . . . . 30 x 0.95 = 28 m3/h
AI144986479776ro-001202 | 9© Danfoss | 2021.02
1)
0.94
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
2.5
k
v
-value
Setting

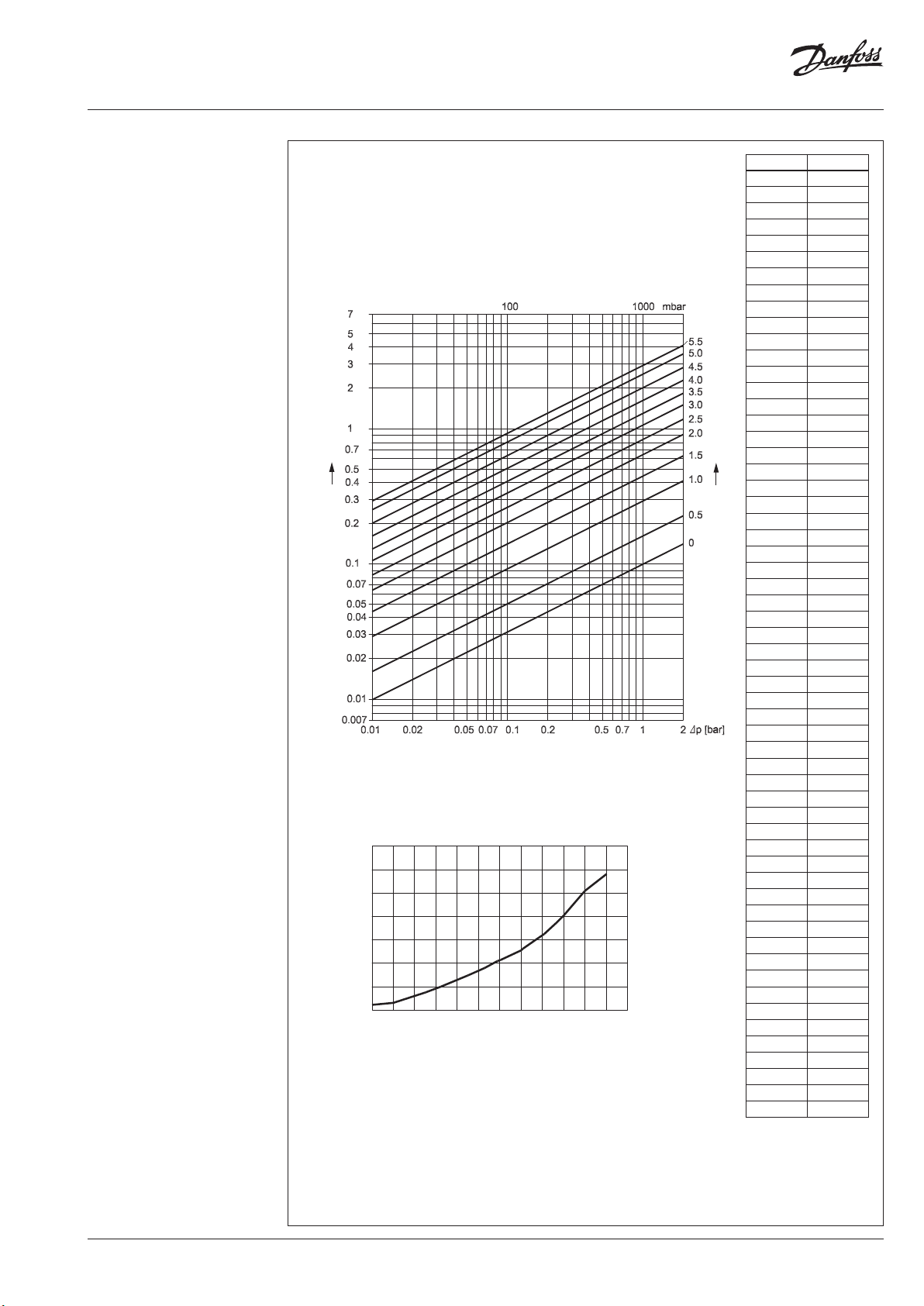

Diagrame de debit,
DN 15 LF
LENO™ MSV-BD DN 15 LF
/h]
3
Flow [m
Caracteristici ale debitului
2.0
1.5
1.0
0.5
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Setting
Setare Valoarea kv
0.0 0.07
0.1 0.08
0.2 0.09
0.3 0.11
0.4 0.12
0.5 0.13
0.6 0.15
0.7 0.16
0.8 0.17
0.9 0.19
1.0 0.20
1.1 0.22
1.2 0.23
1.3 0.25
1.4 0.28
1.5 0.30
1.6 0.32
1.7 0.35
1.8 0.38
1.9 0.41
2.0 0.44
2.1 0.47
2.2 0.50
2.3 0.53
2.4 0.56
2.5 0.60
2.6 0.63
2.7 0.67
2.8 0.71
2.9 0.74
3.0 0.78
3.1 0.82
3.2 0.86
3.3 0.89
3.4 0.93
3.5 0.97
3.6 1.01
3.7 1.05
3.8 1.10
3.9 1.15
4.0 1.19
4.1 1.24
4.2 1.29
4.3 1.33
4.4 1.38
4.5 1.43
4.6 1.48
4.7 1.52
4.8 1.56
4.9 1.61
5.0 1.65
5.1 1.72
5.2 1.78
5.3 1.86
5.4 1.94
5.5 2.03
5.6 2.10
5.7 2.17
5.8 2.23
5.9 2.30
6.0 2.36
6.1 2.42
6.2 2.47
6.3 2.53
10 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
6.0
3.5
Setting
k
v
-value
Diagrame de debit,
DN 15
LENO™ MSV-BD DN 15
/h]
3
Flow [m
Caracteristici ale debitului
3.0
2.5
2.0
1.5
1.0
0.5
0
0 1.0 2.0 3.0 4.0 5.0
Setting
Setare
0.0 0.10
0.1 0.11
0.2 0.12
0.3 0.13
0.4 0.14
0.5 0.16
0.6 0.19
0.7 0.21
0.8 0.24
0.9 0.27
1.0 0.29
1.1 0.32
1.2 0.35
1.3 0.38
1.4 0.41
1.5 0.44
1.6 0.48
1.7 0.51
1.8 0.55
1.9 0.59
2.0 0.63
2.1 0.67
2.2 0.71
2.3 0.75
2.4 0.80
2.5 0.84
2.6 0.88
2.7 0.93
2.8 0.97
2.9 1.02
3.0 1.06
3.1 1.10
3.2 1.14
3.3 1.19
3.4 1.23
3.5 1.28
3.6 1.34
3.7 1.40
3.8 1.46
3.9 1.52
4.0 1.59
4.1 1.66
4.2 1.74
4.3 1.82
4.4 1.91
4.5 2.00
4.6 2.12
4.7 2.23
4.8 2.33
4.9 2.43
5.0 2.53
5.1 2.61
5.2 2.70
5.3 2.77
5.4 2.84
5.5 2.90
5.6 2.95
5.7 3.00
Valoarea kv
AI144986479776ro-001202 | 11© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Setting
k
-value
6.0
7.0
Diagrame de debit,
DN 20
LENO™ MSV-BD DN 20
/h]
3
Flow [m
Caracteristici ale debitului
6.0
5.0
4.0
3.0
v
2.0
1.0
0
0 1.0 2.0 3.0 4.0 5.0
Setting
Setare Valoarea kv
0.0 0.13
0.1 0.15
0.2 0.19
0.3 0.24
0.4 0.30
0.5 0.37
0.6 0.45
0.7 0.53
0.8 0.61
0.9 0.68
1.0 0.76
1.1 0.84
1.2 0.92
1.3 0.99
1.4 1.06
1.5 1.13
1.6 1.21
1.7 1.28
1.8 1.35
1.9 1.43
2.0 1.50
2.1 1.59
2.2 1.67
2.3 1.76
2.4 1.86
2.5 1.96
2.6 2.07
2.7 2.19
2.8 2.31
2.9 2.44
3.0 2.58
3.1 2.72
3.2 2.87
3.3 3.03
3.4 3.19
3.5 3.36
3.6 3.53
3.7 3.70
3.8 3.87
3.9 4.05
4.0 4.23
4.1 4.40
4.2 4.58
4.3 4.75
4.4 4.91
4.5 5.07
4.6 5.22
4.7 5.37
4.8 5.51
4.9 5.64
5.0 5.77
5.1 5.88
5.2 6.00
12 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Setting
10
Setting
k
v
-value
Diagrame de debit,
DN 25
LENO™ MSV-BD DN 25
/h]
3
Flow [m
Caracteristici ale debitului
8
6
4
2
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Setare
0.0 0.33
0.1 0.44
0.2 0.53
0.3 0.61
0.4 0.68
0.5 0.74
0.6 0.79
0.7 0.85
0.8 0.91
0.9 0.96
1.0 1.03
1.1 1.09
1.2 1.16
1.3 1.24
1.4 1.32
1.5 1.41
1.6 1.50
1.7 1.60
1.8 1.70
1.9 1.80
2.0 1.91
2.1 2.03
2.2 2.15
2.3 2.26
2.4 2.39
2.5 2.51
2.6 2.64
2.7 2.76
2.8 2.89
2.9 3.02
3.0 3.15
3.1 3.28
3.2 3.41
3.3 3.54
3.4 3.68
3.5 3.81
3.6 3.95
3.7 4.09
3.8 4.24
3.9 4.39
4.0 4.55
4.1 4.71
4.2 4.88
4.3 5.05
4.4 5.23
4.5 5.42
4.6 5.62
4.7 5.83
4.8 6.05
4.9 6.27
5.0 6.51
5.1 6.75
5.2 7.00
5.3 7.26
5.4 7.53
5.5 7.80
5.6 8.06
5.7 8.33
5.8 8.59
5.9 8.84
6.0 9.08
6.1 9.30
6.2 9.50
Valoarea kv
AI144986479776ro-001202 | 13© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Setting
k
-value
Diagrame de debit,
DN 32
LENO™ MSV-BD DN 32
/h]
3
Flow [m
Caracteristici ale debitului
16
12
v
4
0
0 1.0 2.0 3.0 4.0
Setting
Setare
Valoarea kv
0.0 0.50
0.1 0.75
0.2 0.95
0.3 1.13
0.4 1.29
0.5 1.45
0.6 1.62
0.7 1.80
0.8 1.99
0.9 2.20
1.0 2.42
1.1 2.66
1.2 2.92
1.3 3.19
1.4 3.47
1.5 3.75
1.6 4.05
1.7 4.36
1.8 4.67
1.9 4.98
2.0 5.30
2.1 5.63
2.2 5.97
2.3 6.32
2.4 6.68
2.5 7.06
2.6 7.46
2.7 7.89
2.8 8.34
2.9 8.83
3.0 9.35
3.1 9.92
3.2 10.52
3.3 11.16
3.4 11.85
3.5 12.51
3.6 13.23
3.7 13.98
3.8 14.74
3.9 15.49
4.0 16.23
4.1 16.91
4.2 17.51
4.3 18.00
14 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Setting
6.0
30
Setting
k
v
-value
Diagrame de debit,
DN 40
LENO™ MSV-BD DN 40
/h]
3
Flow [m
Caracteristici ale debitului
25
20
15
10
5
0
0 1.0 2.0 3.0 4.0 5.0
Setare
Valoarea kv
0.0 1.06
0.1 1.21
0.2 1.38
0.3 1.56
0.4 1.76
0.5 1.97
0.6 2.20
0.7 2.43
0.8 2.68
0.9 2.93
1.0 3.19
1.1 3.46
1.2 3.73
1.3 4.01
1.4 4.29
1.5 4.58
1.6 4.87
1.7 5.17
1.8 5.47
1.9 5.78
2.0 6.09
2.1 6.41
2.2 6.74
2.3 7.09
2.4 7.44
2.5 7.80
2.6 8.18
2.7 8.58
2.8 9.00
2.9 9.44
3.0 9.90
3.1 10.38
3.2 10.89
3.3 11.43
3.4 12.00
3.5 12.60
3.6 13.22
3.7 13.88
3.8 14.56
3.9 15.28
4.0 16.02
4.1 16.79
4.2 17.57
4.3 18.38
4.4 19.19
4.5 20.02
4.6 20.82
4.7 21.61
4.8 22.38
4.9 23.12
5.0 23.81
5.1 24.44
5.2 25.00
5.3 25.46
5.4 25.80
5.5 26.00
AI144986479776ro-001202 | 15© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Setting
7.0
Setting
k
v
-value
Diagrame de debit,
DN 50
LENO™ MSV-BD DN 50
/h]
3
Flow [m
Caracteristici ale debitului
40
30
20
10
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Setare
Valoarea kv
0.0 1.74
0.1 2.03
0.2 2.28
0.3 2.51
0.4 2.73
0.5 2.95
0.6 3.16
0.7 3.38
0.8 3.61
0.9 3.85
1.0 4.10
1.1 4.37
1.2 4.65
1.3 4.95
1.4 5.26
1.5 5.59
1.6 5.93
1.7 6.28
1.8 6.64
1.9 7.01
2.0 7.39
2.1 7.78
2.2 8.17
2.3 8.56
2.4 8.96
2.5 9.36
2.6 9.76
2.7 10.17
2.8 10.58
2.9 10.99
3.0 11.41
3.1 11.84
3.2 12.27
3.3 12.71
3.4 13.16
3.5 13.62
3.6 14.10
3.7 14.60
3.8 15.12
3.9 15.66
4.0 16.23
4.1 16.84
4.2 17.47
4.3 18.14
4.4 18.84
4.5 19.59
4.6 20.38
4.7 21.21
4.8 22.08
4.9 23.00
5.0 23.96
5.1 24.96
5.2 26.00
5.3 27.07
5.4 28.17
5.5 29.30
5.6 30.44
5.7 31.64
5.8 32.83
5.9 34.01
6.0 35.14
6.1 36.23
6.2 37.24
6.3 38.14
6.4 38.93
6.5 39.56
6.6 40.00
16 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
H
Dimensiuni
aa
L
S
a a
MSV-B D Dimensiuni
003Z4000 DN 15 LF G ½ 65 92 27
003Z4001 DN 15 G ½ 65 92 27
003Z4002 DN 20 G ¾ 75 95 32
003Z4003 DN 25 G 1 85 98 41
003Z4004 DN 32 G 1¼ 98 121 50
003Z4005 DN 40 G 1½ 100 125 55
003Z4006 DN 50 G 2 130 129 67
003Z4100 DN 15 LF G ¾ A 70 92 -
003Z4101 DN 15 G ¾ 70 92 -
003Z4102 DN 20 G 1 A 75 95 -
a
Filet ISO 228-1
L
(mm)
H
(mm)
(mm)
S
AI144986479776ro-001202 | 17© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
Specificaţii ofertă
Robinetul LENO™ MSV –BD poate fi utilizat în sisteme de încălzire și răcire.
Caracteristici LENO™ MSV-B D
Echilibrare/Punere în funcţiune •
Presetare •
Orificiu fix
Nipluri cu autoetanşare •
Scală digitală vizibilă din unghiuri diferite •
Funcţie de închidere (robinet cu bilă) •
Golire/umplere •
Golire/umplere pe ambele părţi ale robinetului •
Mâner detaşabil •
Cheie Allen pentru robinetul cu bilă •
Nipluri paralele •
Suport de măsură rotativ la 360° (robinet de golire şi nipluri) •
360° roterbar målestation (aftapningshane og målenipler) •
Valorile de presetare sunt vizibile pe partea superioară a robinetului şi din toate unghiurile. Presetarea
este blocată prin apăsarea în jos a mânerului. Când este blocată, funcţia de închidere poate fi utilizată
fără a modifica presetarea.
Mânerul este eliberat cu cheia verde sau cu o cheie Allen de 3 mm. Pentru a împiedica modificarea
neintenţionată a presetărilor, mânerul poate fi sigilat folosind un colier.
Sistemul poate fi golit și umplut pe ambele părţi ale robinetului cu bilă.
Versiunile cu filet extern sunt livrate cu dimensiunile DN 15 şi DN 20 şi sunt prelucrate pentru
fitingurile standard Danfoss. DN 15 este conceput pentru a fi compatibil cu Eurocone, conform DIN V
3838.
LENO™ MSV-BD are o clasă de etanşare A, conform BS 5208: robinetul cu bilă este 100% etanş.
Precizia de măsurare a robinetului LENO™ MSV-BD este între 8% şi 25% din setarea maximă. Precizia
este conformă cu BS 7350: 1990.
Instrumentele de măsură trebuie echipate cu ace de măsurare cu Ø3 mm. Instrumentele de măsură
Danfoss PFM 1000 conţin toate datele relevante cu privire la robinete.
Dimensiunile robinetului .....DN 15 (LF) – DN 50
Clasă de presiune .........................PN20
Presiune statică de testare ................30 bar
Temperatură de funcţionare ...... -20°C to 120°C
Domeniu de funcţionare 10-100% din valoarea kvs
Corpul robinetului este realizat din alamă DZR.
Bila este realizată din alamă placată cu crom.
Garniturile inelare sunt realizate din cauciuc EPDM.
18 | AI144986479776ro-001202 © Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
AI144986479776ro-001202 | 19© Danfoss | 2021.02
Fişă tehnică Robinet manual cu presetare LENO™ MSV-BD
© Danfoss | DHS-SMDBT/SI | 2021.0220 | AI144986479776ro-001202
Loading...
