Veri Kılavuzu

LENO™ MSV-BD manuel ön ayar vanaları

Uygulama

LENO™ MSV-BD, ısıtma ve soğutma sistemleri akışı dengeleyen kapsamlı manuel vanalardır.

LENO™ MSV-BD, aşağıdaki gibi eşsiz özellikleriyle kombine bir ön ayar ve kesme kapatma vanasıdır.

• Kolay montaj için sökülebilir el çarkı.

• Elverişli bir ölçüm ve drenaj için 360° dönebilen ölçüm istasyonu.

• Daha çok açıdan görünebilen sayısal ön ayar skalası.

• Ön ayarın kolay kilitlenmesi.

• Ø 3 mm'lik iğneler için yerleşik test tapaları.

• Vananın giriş ve çıkış taraflarının ayrı drenajıyla su yolu bağlantısı.

• Ekstra güç için açma kapamalı Alyan anahtarı

• Açık ve kapalı renk göstergesi.

LENO™ MSV-BD’nin sabit akış sistemlerinde kullanılması önerilmektedir. Vana, akış veya dönüşe monte edilebilmektedir.

1-aile evinde kazan, kat istasyonu ya da ısı pompası

DN 15 ve 20 vanaların iç ve dış dişlisi mevcuttur. İç vidalı diğer boyutlar.

Danfoss PFM 1000/PFM 100 ölçüm cihazları hafızasında LENO™ MSV-BD için vana verisini bulundurmaktadır.

Klima santrali

• Dengeleme için.

• Servis/tamir için kapatma fonksiyonu.

• Sabit akış için.

• Dengeleme için.

• Servis/tamir için kapatma fonksiyonu.

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Uygulama

Fanlı ısıtıcılar 1 borulu sistem

• Akış teyidi için.

• Servis/tamir için kapatma fonksiyonu.

EVSEL SICAK SU SİSTEMLERİ: Yerel mevzuata bağlı o larak Evsel sıcak su uygulamalar ında kullanılabilir.

• Dengeleme için.

• Servis/tamir için kapatma fonksiyonu.

Sipariş

İç dişli LENO™ MSV-BD vanası

Tipi Malzeme

DZR metal

alaşım

Boyut

(mm)

DN 15 LF 2.5 ½" 1 003Z4000

DN 15 3.0 ½" 1 003Z4001 DN 20 6.0 ¾" 1 003Z4002

DN 25 9.5 1" 1 003Z4003 DN 32 18 1¼" 1 003Z4004 DN 40 26 1½" 1 003Z4005 DN 50 40 2" 1 003Z4006

(m3/h)

Dış dişli LENO™ MSV-BD vanası

Tipi Malzeme

DZR metal

alaşım

Boyut

(mm)

DN 15 LF 2.5 G ¾ A

DN 15 3.0 G ¾ A DN 20 6.0 G 1 A 003Z410 2

(m3/h)

LENO™ MSV-BD/S set çözümü

Tipi Malzeme

Boyut

(mm)

DN 15 3.0 281 ½" 003 Z4051 DN 20 6.0 277 ¾" 003Z4 052

DZR metal

alaşım

DN 25 9.5 316 1" 0 03Z4053 DN 32 18 305 1¼" 003Z4054 DN 40 26 208 1½" 003Z4055 DN 50 40 308 2" 003Z4056

Aşınmaya dayanıklı metal alaşım

Eurocone DIN V 3838

Boşaltma akışı, 1 bar statik basınçta ve 0.1 bar diferansiyel basınçta ölçülür.

(m3/h)

Boşaltma akışı³

Bağlantı Miktar Kod numarası.

Bağlantı Kod numarası.

(l/h)

003Z4101

)

Bağlantı Kod numarası.

003Z4100

2 | AI144986479776tr-001201 © Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Aksesuarlar

Tipi Kod numarası.

Standart test tapaları, 2 adet 003Z4662 53 mm ölçüm test tapaları, kırmızı ve mavi 003Z3946 Çalıştırma kolu 003Z4652 Boşaltma bağlantısı, ½” vida 003Z4096 Boşaltma bağlantısı, ¾” vida 003Z4097 PFM 1000 akış ölçüm cihazı (10 bar) 003Z8260 PFM 1000 akış ölçüm cihazı (20 bar 003Z8 261 Tanımlama etiketi & şeritler, 10 adet 003Z4660 MSV-BD yalıtımı, DN 15 003Z 4781 MSV-BD yalıtımı, DN 20 003Z478 2 MSV-BD yalıtımı, DN 25 003Z4783 MSV-BD yalıtımı, DN 32 003Z478 4 MSV-BD yalıtımı, DN 40 003Z478 5 MSV-BD yalıtımı, DN 50 003Z478 6

Dış dişli vanalar için sıkıştırmalı bağlantı parçaları

Boru

(mm)

12 x 1.1 G ¾ 013G 4150

12 x 2 G ¾ 013G 4152 013G 4182 13 x 2 G ¾ 013G 4153

14 x 2 G ¾ 013G 4154 013G 4184 15 x 1.7 G ¾ 013G4165 15 x 2.5 G ¾ 013G4155 013 G4185 16 x 1.5 G ¾ 013G415 7

16 x 2 G ¾ 013G 4156 013G 4186

16 x 2.25 G ¾ 013G 4187

17 x 2 G ¾ 013G 4162

18 x 2 G ¾ 013G 4158 013G 4188

18 x 2.5 G ¾ 013G4159

20 x 2 G ¾ 013G 4160 013G 4190

20 x 2.5 G ¾ 013G 4161 013G 4191

Vana vidası

PEX bağlantı parçaları, kod

numarası.

Alupex bağlantı parçaları,

kod numarası.

Dış dişli vanalar için sıkıştırmalı bağlantı parçaları

Çelik/bakır borular Ölçü Kod numarası.

G ¾ x 15 013G 4125 G ¾ x 16 013G 4126 G ¾ x 18 013G 4128

G 1 x 18 013U 0134

G 1 x 22 013U 0135

AI144986479776tr-001201 | 3© Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

5 4 3 2 1

Tasarım

Suyla temas halindeki malzeme ve parçalar

Vana gövdesi DZR metal alaşım

O-halkalar EPDM

Bilye Metal alaşım/krom kaplı

Bilye contası Teflon

1. Vana gövdesi

2. Bilye yuvası

3. Bilye

4. Kısma bileziği

5. Destek vidası

6. O-halka

7. Kapatma bileziği

8. O-halka

9. O-halka

10. O-halka

11. Tutturma halkası (aşınma korumalı)

12. Yay

13. Vananın üstü

14. Mil

15. O-halka

16. Rotasyon kilidi

17. Mil başı

18. Aşınma korumalı tutturma halkası

19. 2 adt. çubuk

20. Hortum bağlantısı

21. Durdurma tapası

22. Kör tapa

Teknik Veriler

Bağlantı Parçası

Maks. statik çalişma basıncı 20 bar

Statik test basıncı 30 bar

Vana boyunca maks. diferansiyel basınç 2.5 bar (250 kPa)

Maks. akış sıcaklığı 120 °C

Min. sıcak lık -20 °C

Soğutma sıvıları Etilen glikol / propilen glikol ve HYCOOL (maks. %30)

Vanayı takmadan önce tesisatçı boru sisteminin temiz olduğundan ve:

1. vananın 360 derece dönebildiğinden emin olmalıdır (dişli boru kullanılıyorsa).

2. vananın, akış yönü okuna göre takıldığından emin olmalıdır.

Kolun sökülmesi

1. Kolu 0.0’a ayarlayın.

2. Ayar kilidini (yeşil) bırakın.

15 86/67

20 89/69

25 91/71

32 118 /8 4

40 118 /8 4

50 124 /90

R1/R 2

(mm)

3. Somunun vidalarını sökün.

Kolun kalibrasyonu

Yeniden takmadan önce, kolun 0.0 ayarında olduğundan emin olun.

Danfoss dış dişli DN 15- 20 vanalar için çelik, bakır ve PEX borularına eksiksiz bir dizi sıkıştırma bağlantısı sunmaktadır.

4 | AI144986479776tr-001201 © Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Kapatma

Boşaltma

Vanayı kapatmak için kol aşağıya doğru bastırılmalıdır.

Kapatma fonksiyonu, vanayı tamamen kapatmak için yalnızca 90 derecelik bir dönüş açısı gerektiren bir bilye vanası içermektedir.

Gösterge penceresi asıl ayarı gösterir:

• kırmızı = kapalı

• beyaz = açık

Not! Tahliye bağlantısı bir aksesuardır ve ayrı olarak satın alınmalıdır.

Boşaltma musluğu, elverişli bir çalışma için 360 dereceye kadar dönebilmektedir.

Sadece seçilen sistem borularının tahliye edilmesi mümkündür: Kırmızı test tapası açıldığında vana giriş borusu tahliye edilir. Mavi test tapasının açılması, vana çıkış tarafındaki boruyu tahliye eder. Test tapalarının çıkmasını önleyen koruma vidası, vana test tapaları arasında yer alır.

Ayarlama ve sızdırmazlık

Vananın, akış oranlarını düzenleme/ayarlama için bir ön ayar özelliği vardır.

Gereken akışı ayarlamak 5 adımda mümkündür:

1. Açık konumdayken, kilidi yeşil kaldıracı ya da 3 mm’lik Alyan anahtarını kullanarak açın.

2. Kol otomatik olarak açılır.

3. Şimdi, hesaplanan değer atanabilir.

4. Kolun kliğine basıldığında ayarlama kilitlenir.

5. Ayarlama, çubuğu gösterilen şekilde kullanarak mühürlenebilir.

AI144986479776tr-001201 | 5© Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%

Ölçüm

Ölçüm doğruluğu

LENO™ MSV-BD vanası kanalıyla gerçekleşen akış, Danfoss PFM 1000 veya diğer markaların ölçüm cihazlarını kullanarak ölçülebilmektedir. LENO™ MSV-BD vanası, Ø3 mm’lik iğneler için iki deneme tapası ile birlikte tedarik edilmektedir. İkiz dirsek, kullanıcının iki iğneye de eş zamanlı bağlanabilmesine olanak sağlamaktadır.

Akış ölçümü için prosedürler:

1. Akış ölçümünü seçin.

2. Vana markasını seçin.

3. Vana türü ve boyutunu seçin.

4. Önayarı girin.

5. Vana ve cihazı bağlamak.

6. Statik basıncını kalibrasyonu.

7. Akışı ölçmek.

hatası

Kv-sinyali

Ölçülen kv’nin % olarak

maks. ayar %’si

LENO™ MSV-BD, önayar ve kapatma ayrı fonksiyonları nedeniyle hatasızdır.

Vana, herhangi bir ortamda ya da tesisatta türbülanstan etkilenmediği için sistemin her yerine (T-parçalara, dirseklere, pompalara vb. yakın olarak) monte edilebilir.

Kırmızı hat, maks. akışın %25’ini göstermektedir. BS7350:1990 akışına göre oranlar aşağıdaki

değerler dahilinde olmalıdır: ± %25 açık konumdayken ± 18% ± tamamen açık konumdayken ± 10%

kv sinyal değerleri Danfoss olmayan ölçüm cihazları için kullanılmaktadır. Danfoss PFM 1000 tüm veriyi hafızasında barındırır ve cihazlar bu formülü kullanmaktadır:

Basınç ölçümündeki türbülans etkisi nedeniyle deneme tapalarında (kv-sin) ölçülen ∆p ile vana (kv-değ) boyunca oluşan ∆p aynı değildir.

∆P

= ∆P

val

v-sig

sig

(

v-val

)

6 | AI144986479776tr-001201 © Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Kv-sinyal değerleri

Ayar DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50

0.0 0.07 0 .10 0 .12 0.34 0.51 1. 05 1. 75

0.1 0.08 0 .11 0.16 0.44 0.73 1.20 2. 01

0.2 0.09 0.12 0.20 0.53 0.92 1.36 2.25

0.3 0 .11 0.13 0. 26 0.61 1.10 1.55 2.47

0.4 0 .12 0.14 0. 32 0.67 1. 26 1.74 2.69

0.5 0 .13 0.16 0.38 0.73 1.43 1.95 2.91

0.6 0.15 0.19 0.45 0.79 1.6 0 2 .17 3 .12

0.7 0.16 0.21 0. 53 0.84 1.78 2.40 3.35

0.8 0 .17 0.24 0.60 0.90 1.97 2.64 3.58

0.9 0 .19 0.26 0.67 0.95 2.18 2.88 3.82

1.0 0. 20 0.29 0 .74 1.01 2.39 3.13 4.07

1.1 0.21 0.32 0.82 1.0 8 2.62 3.39 4. 33

1.2 0. 23 0.34 0.89 1.14 2.87 3.64 4.60

1.3 0. 25 0.37 0.96 1.22 3.12 3.90 4.89

1.4 0.27 0.40 1.03 1.29 3.38 4.16 5.18

1.5 0. 30 0.44 1.0 9 1. 37 3.64 4.43 5.49

1.6 0 .32 0. 47 1.16 1. 46 3.92 4.69 5. 80

1.7 0.35 0. 51 1.2 3 1. 55 4.19 4.96 6.13

1.8 0.37 0.54 1.30 1.65 4.48 5. 24 6.46

1.9 0.40 0.58 1.3 8 1.75 4.76 5.51 6.80

2.0 0.43 0. 61 1.45 1. 85 5.05 5.80 7.14

2.1 0.46 0.65 1. 53 1.96 5.35 6.08 7. 49

2.2 0.49 0.69 1.61 2.07 5.65 6.38 7.84

2.3 0.52 0.73 1.69 2.18 5.96 6.68 8.19

2.4 0.56 0.77 1.78 2.29 6.27 6.99 8.55

2.5 0.59 0.80 1.87 2. 41 6.60 7.30 8.91

2.6 0.62 0.85 1. 97 2. 53 6.94 7. 63 9.27

2.7 0.66 0.89 2.07 2.65 7. 29 7.9 8 9.64

2.8 0.69 0.93 2.17 2.77 7.6 7 8.33 10.0 0

2.9 0.73 0.97 2.29 2.89 8.06 8.70 10.37

3.0 0.76 1.01 2.40 3.01 8.48 9.0 8 10. 74

3.1 0.80 1. 04 2.52 3 .13 8.92 9.48 11.11

3.2 0.83 1.08 2.65 3.25 9. 38 9.90 11 .49

3.3 0.87 1.12 2.78 3.37 9. 87 10.33 11. 88

3.4 0.90 1.16 2 .91 3.49 10. 38 10.79 12. 27

3.5 0.94 1.2 0 3.05 3.62 10.91 11. 26 12.67

3.6 0.97 1.25 3 .19 3. 74 11 .4 6 11.74 13.0 9

3.7 1.01 1.30 3.33 3.87 12.0 2 12.2 5 13.51

3.8 1.0 6 1.35 3.47 4.00 12. 58 12. 77 13 .95

3.9 1.10 1.41 3. 61 4.13 13.12 13 .30 14 .41

4.0 1.14 1. 47 3.75 4.26 13 .64 13.8 5 14.8 8

4.1 1.18 1. 53 3.89 4.39 14.12 14.41 15. 38

4.2 1.23 1.59 4.02 4.53 14.52 14.98 15.8 9

4.3 1.27 1.66 4 .15 4.68 14 .84 15. 55 16. 44

4.4 1.31 1.73 4.28 4.82 16.13 17. 00

4.5 1.35 1.81 4.40 4.98 16.6 9 17. 59

4.6 1.39 1.91 4.52 5 .13 17.25 18. 21

4.7 1.43 2.00 4.62 5.29 17. 80 18. 86

4.8 1.47 2.08 4.72 5.46 18. 32 19. 54

4.9 1. 51 2 .16 4.82 5.64 18. 80 20.24 5-0 1.5 4 2.23 4.90 5.81 19. 25 20.97

5.1 1.6 0 2.30 4.97 6.00 19.6 5 21.73

5.2 1.6 6 2.36 5.04 6.19 19.9 8 22. 51

5.3 1.7 2

2.41 6.38 20. 24 23.30

5.4 1.79 2.46 6.57 20. 41 24.12

5.5 1.87 2.50 6.77 20.48 24.94

5.6 1.93 2.54 6.96 25.76

5.7 1.9 9 2.57 7.15 26.58

5.8 2.04 7.3 4 27. 38

5.9 2.09 7.5 2 28.16

6.0 2.14 7.69 28.90

6.1 2 .18 7. 85 29.59

6.2 2.22 7.9 8 30.21

6.3 2.26 30.74

6.4 31.17

6.5 31.47

6.6 31.61

AI144986479776tr-001201 | 7© Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Leno™ MSV-BD

Valf boyutu ve önayarı

∆p

∆pi LENO™ MSV-BD vanası boy unca basınç düşümü ∆pm Vana boyunca basın ç düşümü

Örnek

Örnek:

Maks. boru akışı Q ............................................2.0 m3/h

∆pr ..............................................................................15 kPa

∆pa ..............................................................................45 kPa

∆pm .............................................................................10 kPa

∆pi ...............................................................∆pa - ∆pv - ∆p

∆pi = 45 kPa - 15 kPa - 10KPa = 20 kPa

Doğru vana boyutu ve ön ayarı, sf. 9’daki ebatlandırma ve akış diyagramlarında bulunmaktadır.

Q = 2.0 m3/h ve ∆pi = 20 kPa

∆p

∆pr Çıkış b orusu için gereken basınç ∆pa Ç ıkış borusu için mevcut basınç

∆p

Ayarlama aynı zamanda formülden de hesaplanabilir:

kv =

Q[m3/h]

√∆pi [bar] √0.20

2.0

= 4.5 m3/h

8 | AI144986479776tr-001201 © Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

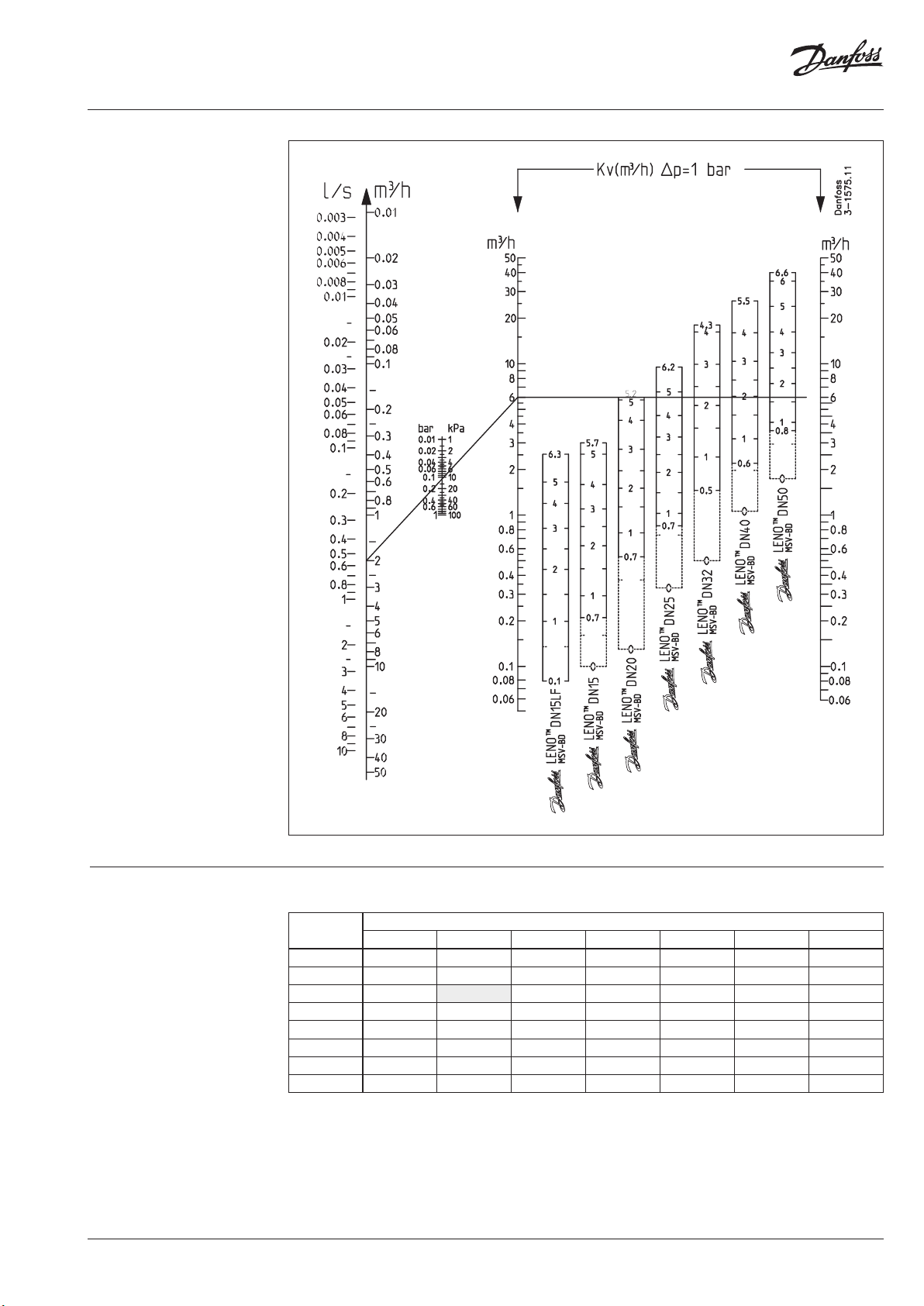

Boyutlandırma

Düzeltme faktörleri

Ortam: Etilen glikol / propilen glikol yüzde oranı (maks. %30).

Sıc.

°C

-40.0 1) 1) 1) 1) 0.89 0.88

-17. 8 1) 1) 0.93 0.91 0.90 0.89 0.86

4.4 0.95 0.95 0.93 0.92 0.91 0.90 0. 87

26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88

48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90

71.1 0.98 0.98 0.96 0.95 0.94 0.94 0.95

93.3 1.0 0 0.99 0.97 0.96 0.95 0.95 0.92

115 .6

Donma noktasının altında

Kaynama noktasının üstünde

25 30 40 50 60 65 10 0

2) 2) 2) 2) 2) 2)

Akış, m3/h

Örnek

Gerekli akış .............................30 m3/h

Düzeltmeden sonra akış . . . . . . . . . . . 30 x 0.95 = 28 m3/h

AI144986479776tr-001201 | 9© Danfoss | 2020.12

0.94

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

2.5

-value

Setting

Akış diyagramları, DN 15 LF

LENO™ MSV-BD DN 15 LF

/h]

Flow [m

Akış karakteristikleri

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0 6.0

Setting

Ayar kV-değer

0.0 0.07

0.1 0.08

0.2 0.09

0.3 0.11

0.4 0.12

0.5 0.13

0.6 0.15

0.7 0.16

0.8 0.17

0.9 0.19

1.0 0.20

1.1 0.22

1.2 0.23

1.3 0.25

1.4 0.28

1.5 0.30

1.6 0.32

1.7 0.35

1.8 0.38

1.9 0.41

2.0 0.44

2.1 0.47

2.2 0.50

2.3 0.53

2.4 0.56

2.5 0.60

2.6 0.63

2.7 0.67

2.8 0.71

2.9 0.74

3.0 0.78

3.1 0.82

3.2 0.86

3.3 0.89

3.4 0.93

3.5 0.97

3.6 1.01

3.7 1.05

3.8 1.10

3.9 1.15

4.0 1.19

4.1 1.24

4.2 1.29

4.3 1.33

4.4 1.38

4.5 1.43

4.6 1.48

4.7 1.52

4.8 1.56

4.9 1.61

5.0 1.65

5.1 1.72

5.2 1.78

5.3 1.86

5.4 1.94

5.5 2.03

5.6 2.10

5.7 2.17

5.8 2.23

5.9 2.30

6.0 2.36

6.1 2.42

6.2 2.47

6.3 2.53

10 | AI144986479776tr-001201 © Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

6.0

3.5

Setting

-value

Akış diyagramları, DN 15

LENO™ MSV-BD DN 15

/h]

Flow [m

Akış karakteristikleri

3.0

2.5

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0

Setting

Ayar kV-değer

0.0 0.10

0.1 0.11

0.2 0.12

0.3 0.13

0.4 0.14

0.5 0.16

0.6 0.19

0.7 0.21

0.8 0.24

0.9 0.27

1.0 0.29

1.1 0.32

1.2 0.35

1.3 0.38

1.4 0.41

1.5 0.44

1.6 0.48

1.7 0.51

1.8 0.55

1.9 0.59

2.0 0.63

2.1 0.67

2.2 0.71

2.3 0.75

2.4 0.80

2.5 0.84

2.6 0.88

2.7 0.93

2.8 0.97

2.9 1.02

3.0 1.06

3.1 1.10

3.2 1.14

3.3 1.19

3.4 1.23

3.5 1.28

3.6 1.34

3.7 1.40

3.8 1.46

3.9 1.52

4.0 1.59

4.1 1.66

4.2 1.74

4.3 1.82

4.4 1.91

4.5 2.00

4.6 2.12

4.7 2.23

4.8 2.33

4.9 2.43

5.0 2.53

5.1 2.61

5.2 2.70

5.3 2.77

5.4 2.84

5.5 2.90

5.6 2.95

5.7 3.00

AI144986479776tr-001201 | 11© Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Setting

-value

6.0

7.0

Akış diyagramları, DN 20

LENO™ MSV-BD DN 20

/h]

Flow [m

Akış karakteristikleri

6.0

5.0

4.0

3.0

2.0

1.0

0 1.0 2.0 3.0 4.0 5.0

Setting

Ayar kV-değer

0.0 0.13

0.1 0.15

0.2 0.19

0.3 0.24

0.4 0.30

0.5 0.37

0.6 0.45

0.7 0.53

0.8 0.61

0.9 0.68

1.0 0.76

1.1 0.84

1.2 0.92

1.3 0.99

1.4 1.06

1.5 1.13

1.6 1.21

1.7 1.28

1.8 1.35

1.9 1.43

2.0 1.50

2.1 1.59

2.2 1.67

2.3 1.76

2.4 1.86

2.5 1.96

2.6 2.07

2.7 2.19

2.8 2.31

2.9 2.44

3.0 2.58

3.1 2.72

3.2 2.87

3.3 3.03

3.4 3.19

3.5 3.36

3.6 3.53

3.7 3.70

3.8 3.87

3.9 4.05

4.0 4.23

4.1 4.40

4.2 4.58

4.3 4.75

4.4 4.91

4.5 5.07

4.6 5.22

4.7 5.37

4.8 5.51

4.9 5.64

5.0 5.77

5.1 5.88

5.2 6.00

12 | AI144986479776tr-001201 © Danfoss | 2020.12

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Setting

-value

Akış diyagramları, DN 25

LENO™ MSV-BD DN 25

/h]

Flow [m

Akış karakteristikleri

0 1.0 2.0 3.0 4.0 5.0 6.0

Ayar kV-değer

0.0 0.33

0.1 0.44

0.2 0.53

0.3 0.61

0.4 0.68

0.5 0.74

0.6 0.79

0.7 0.85

0.8 0.91

0.9 0.96

1.0 1.03

1.1 1.09

1.2 1.16

1.3 1.24

1.4 1.32

1.5 1.41

1.6 1.50

1.7 1.60

1.8 1.70

1.9 1.80

2.0 1.91

2.1 2.03

2.2 2.15

2.3 2.26

2.4 2.39

2.5 2.51

2.6 2.64

2.7 2.76

2.8 2.89

2.9 3.02

3.0 3.15

3.1 3.28

3.2 3.41

3.3 3.54

3.4 3.68

3.5 3.81

3.6 3.95

3.7 4.09

3.8 4.24

3.9 4.39

4.0 4.55

4.1 4.71

4.2 4.88

4.3 5.05

4.4 5.23

4.5 5.42

4.6 5.62

4.7 5.83

4.8 6.05

4.9 6.27

5.0 6.51

5.1 6.75

5.2 7.00

5.3 7.26

5.4 7.53

5.5 7.80

5.6 8.06

5.7 8.33

5.8 8.59

5.9 8.84

6.0 9.08

6.1 9.30

6.2 9.50

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Setting

-value

Akış diyagramları, DN 32

LENO™ MSV-BD DN 32

/h]

Flow [m

Akış karakteristikleri

0 1.0 2.0 3.0 4.0

Setting

Ayar kV-değer

0.0 0.50

0.1 0.75

0.2 0.95

0.3 1.13

0.4 1.29

0.5 1.45

0.6 1.62

0.7 1.80

0.8 1.99

0.9 2.20

1.0 2.42

1.1 2.66

1.2 2.92

1.3 3.19

1.4 3.47

1.5 3.75

1.6 4.05

1.7 4.36

1.8 4.67

1.9 4.98

2.0 5.30

2.1 5.63

2.2 5.97

2.3 6.32

2.4 6.68

2.5 7.06

2.6 7.46

2.7 7.89

2.8 8.34

2.9 8.83

3.0 9.35

3.1 9.92

3.2 10.52

3.3 11.16

3.4 11.85

3.5 12.51

3.6 13.23

3.7 13.98

3.8 14.74

3.9 15.49

4.0 16.23

4.1 16.91

4.2 17.51

4.3 18.00

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Setting

6.0

Setting

-value

Akış diyagramları, DN 40

LENO™ MSV-BD DN 40

/h]

Flow [m

Akış karakteristikleri

0 1.0 2.0 3.0 4.0 5.0

Ayar kV-değer

0.0 1.06

0.1 1.21

0.2 1.38

0.3 1.56

0.4 1.76

0.5 1.97

0.6 2.20

0.7 2.43

0.8 2.68

0.9 2.93

1.0 3.19

1.1 3.46

1.2 3.73

1.3 4.01

1.4 4.29

1.5 4.58

1.6 4.87

1.7 5.17

1.8 5.47

1.9 5.78

2.0 6.09

2.1 6.41

2.2 6.74

2.3 7.09

2.4 7.44

2.5 7.80

2.6 8.18

2.7 8.58

2.8 9.00

2.9 9.44

3.0 9.90

3.1 10.38

3.2 10.89

3.3 11.43

3.4 12.00

3.5 12.60

3.6 13.22

3.7 13.88

3.8 14.56

3.9 15.28

4.0 16.02

4.1 16.79

4.2 17.57

4.3 18.38

4.4 19.19

4.5 20.02

4.6 20.82

4.7 21.61

4.8 22.38

4.9 23.12

5.0 23.81

5.1 24.44

5.2 25.00

5.3 25.46

5.4 25.80

5.5 26.00

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Setting

7.0

Setting

-value

Akış diyagramları, DN 50

LENO™ MSV-BD DN 50

/h]

Flow [m

Akış karakteristikleri

0 1.0 2.0 3.0 4.0 5.0 6.0

Ayar kV-değer

0.0 1.74

0.1 2.03

0.2 2.28

0.3 2.51

0.4 2.73

0.5 2.95

0.6 3.16

0.7 3.38

0.8 3.61

0.9 3.85

1.0 4.10

1.1 4.37

1.2 4.65

1.3 4.95

1.4 5.26

1.5 5.59

1.6 5.93

1.7 6.28

1.8 6.64

1.9 7.01

2.0 7.39

2.1 7.78

2.2 8.17

2.3 8.56

2.4 8.96

2.5 9.36

2.6 9.76

2.7 10.17

2.8 10.58

2.9 10.99

3.0 11.41

3.1 11.84

3.2 12.27

3.3 12.71

3.4 13.16

3.5 13.62

3.6 14.10

3.7 14.60

3.8 15.12

3.9 15.66

4.0 16.23

4.1 16.84

4.2 17.47

4.3 18.14

4.4 18.84

4.5 19.59

4.6 20.38

4.7 21.21

4.8 22.08

4.9 23.00

5.0 23.96

5.1 24.96

5.2 26.00

5.3 27.07

5.4 28.17

5.5 29.30

5.6 30.44

5.7 31.64

5.8 32.83

5.9 34.01

6.0 35.14

6.1 36.23

6.2 37.24

6.3 38.14

6.4 38.93

6.5 39.56

6.6 40.00

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Boyutlar

a a

MSV-B D Boyut

003Z4000 DN 15 LF G ½ 65 92 27 003Z4001 DN 15 G ½ 65 92 27 003Z4002 DN 20 G ¾ 75 95 32 003Z4003 DN 25 G 1 85 98 41 003Z4004 DN 32 G 1¼ 98 121 50 003Z4005 DN 40 G 1½ 100 125 55 003Z4006 DN 50 G 2 130 12 9 67 003Z4100 DN 15 LF G ¾ A 70 92 - 003Z4101 DN 15 G ¾ 70 92 - 003Z410 2 DN 20 G 1 A 75 95 -

ISO 228-1 konusu

(mm)

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

İhale şartnamesi

LENO™ MSV –BD, ısıtma ve soğutma sistemleri kullanılabilmektedir.

Özellikler LENO™ MSV-B D

Dengeleme / Devreye alma •

Önayar •

Sabit orifis

Kendinden contalı test tapaları •

Daha çok taraftan görünür dijital skala •

Kapatma fonksiyonu (bilye vanası) •

Boşaltma / doldurma •

Vananın her iki tarafından boşaltma / doldurma •

Sökülebilir kol •

Kapatma göstergesi •

Bilye vanası için Alyan anahtarı •

Paralel test tapaları •

360° dönebilen ölçüm istasyonu (boşaltma musluğu ve deneme tapaları) •

Önayarlı değerler, vananın üst kısmında ve her tarafından görünmektedir. Önayar, kolu aşağı doğru bastırarak kilitlenmektedir. Kilitlendiğinde, kapatma fonksiyonu önayarı değiştirmeye gerek kalmadan kullanılabilmektedir. Kol, yeşil bir anahtar veya 3 mm’lik Alyan anahtarıyla serbest bırakılır. Önayarın istenmeyen değişikliklerini önlemek için kol, bir çubuk kullanarak mühürlenebilmektedir.

Sistem, küresel vananın her iki tarafından tahliye edilip doldurulabilir.

Dış dişli sürümleri, DN 15 ve DN 20 boyutlarında gelmekte ve Danfoss standart bağlantı parçalarına göre hazırlanmaktadır. DN 15, DIN V 3838’e göre Euro konisi ile dizayn edilmiştir.

LENO™ MSV-BD’nin ISO 5208’e göre A sızıntı oranı vardır, bilye vanası ise %100 sıkıdır.

LENO™ MSV-BD’nin ölçüm doğruluğu maks. ayarın %25’inde %8’dir. BS 7350’ye göre doğruluk : 1990.

Ölçüm cihazları, Ø3 mm’lik iğneler ile birlikte donatılmalıdır. PFM 1000 Danfoss ölçüm cihazları, ilgili tüm vana verilerini içermektedir.

Vana boyutları ...............DN 15 (LF) – DN 50

Basınç sınıfı ...............................PN20

Statik test basıncı ........................30 bar

Çalışma sıcaklığı .................. -20°C to 120°C

Çalışma alanı .......... kvs-değerinin %10-100’ü

Vana yapısı, DZR metal alaşımından yapılmıştır. Bilye, krom kaplı metal alaşımdan yapılmıştır. O-halkaları, EPDM lastiğinden yapılmıştır.

Veri Kılavuzu LENO™ MSV-BD Manuel Ön Ayar Vanası

Danfoss LENO MSV-BD Data sheet [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
