Техническа спецификация

Индикатор за дебит — измерващо устройство за дебит и налягане

Описание

Приложение

Индикаторът за дебит е ново опростено устройство за измерване на дебита и налягането в системи за отопление, охлаждане и битова гореща вода.

Индикаторът за дебит се състои от диференциален манометър и плъзгаща се линийка, позволяваща налягането да се изчислява в дебит.

Откриване на предварителната настройка

Зададено: LENOTM MSV-BD 15, желан дебит 500l/h Желано: Предварителна настройка

Плъзгащата се линийка е разработена за баланс вентили на Danfoss.

Плъзгащите се линийки могат също да помогнат за определяне на предварителната настройка на баланс вентилите.

▪

преместете 1 ния дебит, напр. 500 l/h или 10 kW.

▪

Преместете 2 ното диференциално налягане (∆p), напр. 0,1 bar.

Предварителната настройка

▪

може да бъде отчетена там, където скалата на LENOTM MSV-BD 15 пресича червената линия, в този пример предварителната настройка = 4.

-та

линийка до жела-

-та

линийка до жела-

Danfoss Heating Solutions VDE2D244 © Danfoss 06/2013 1

Техническа спецификация Индикатор за дебит — измерващо устройство за дебит и налягане

Определяне на дебита

Вижте размера на монтирания вентил LENOTM MSV-BD и настройката му (тук DN 15 и предварителна настройка 4).

▪

Преместете 1 варителна настройка = 4

Вижте диференциалното наляга-

▪

не на манометъра, напр. 0,07 bar.

▪

Преместете 2 bar и отчетете дебит = 400 l/h

За да балансирате на 500 l/h,

▪

променете предварителната настройка или регулирайте диференциалното налягане.

▪

Преместете 1 l/h и отчетете новата предварителна настройка = 4,5

Или регулирайте диференциал-

▪

ното налягане с помпата.

Индикаторът за дебит може да се използва за ръчни баланс вентили и партниращи на ASV вентили:

▪

Leno ASV-I

▪

ASV-BD

▪

USV-I

▪

MSV-F2

▪

-та

линийка до пред-

линийка на 0,07

линийка на 500

Поръчване

Куфарче за индикатора за дебит

Съдържание

Макс. ста-

тично на-

лягане

Диферен-

циално на-

лягане

Кодов №

Диференциален манометър и плъзгаща се линийка. 2 бр. куплунги за бързо свързване G1/4" с натискащ се нипел. Синя измервателна тръбичка (1,5 m/6 x 1mm).

10 bar 0-1 bar 003L8310 Червена измервателна тръбичка (1,5 m/6 x 1mm). 2 бр. измервателни игли със сферичен вентил и натискащи се колена.

Аксесоари

Тип Кодов №

2 бр. куплунги за бързо свързване G1/4" с

003L8315

натискащ се нипел

Синя измервателна тръбичка (2x1,5 m). 003L8261

Техническа спецификация Индикатор за дебит — измерващо устройство за дебит и налягане

Тип Кодов №

измервателни игли (1 бр.) със сферичен вентил и натискащи се колена.

Ремък 003L8324 Плъзгаща се линийка (LENOTM MSV-BD/B и

ASV-BD) Плъзгаща се линийка (USV-I и ASV-I) 003L8321 Плъзгаща се линийка (MSV-F2) 003L8320

003L8319

003L8262

Технически данни

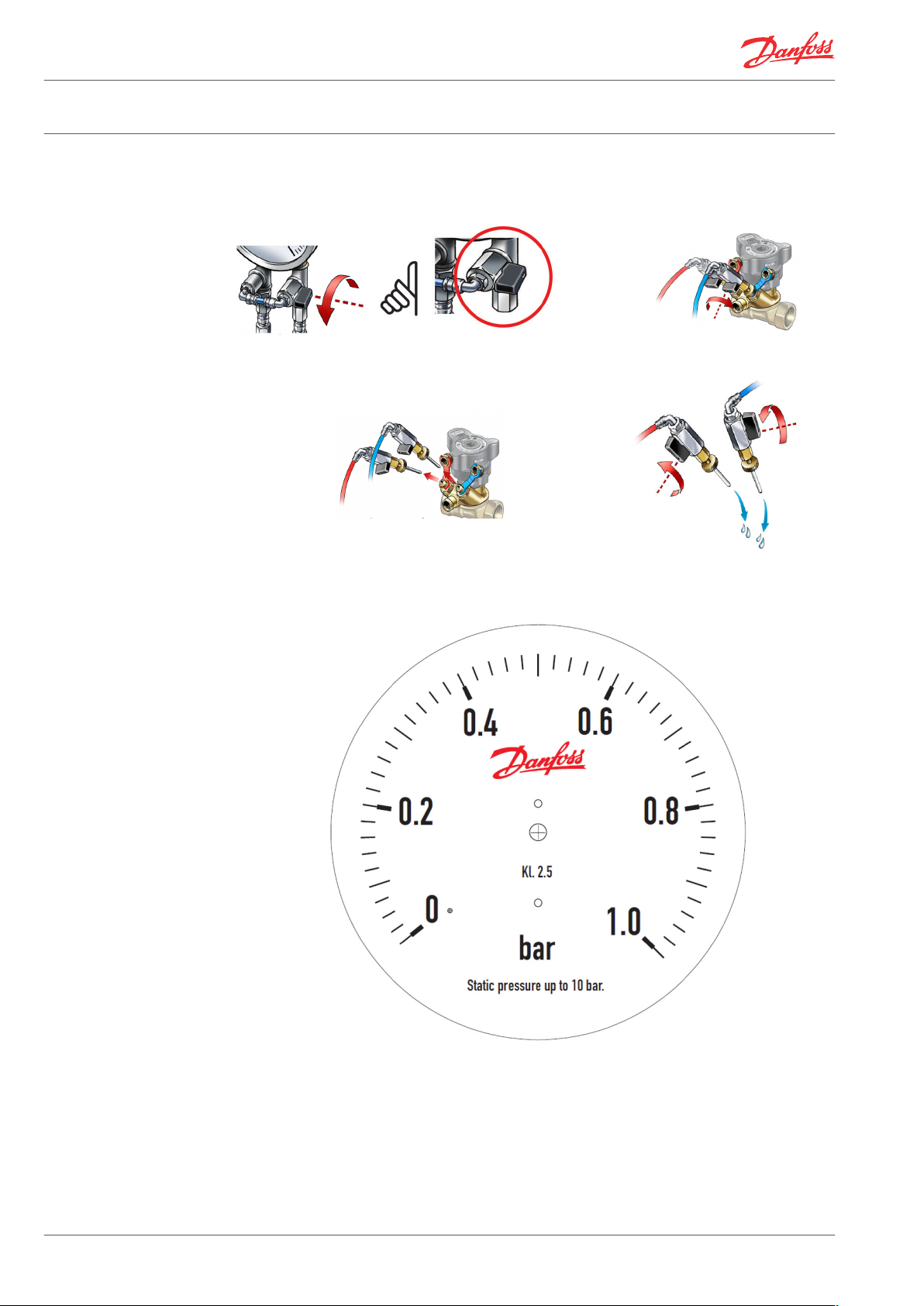

Как се измерва

Елемент Стойност

Обхват на налягането 0-1 bar Макс. статично налягане 10 bar Надеждност, линейност и грешка от влиянието на хистерезиса 2,5% Температура на топлоносителя -5 до 150 °C Калибриране Когато показалецът е на

грешна позиция

Измерване на диференциалното налягане

1) 2) 3)

4) 5) 6)
