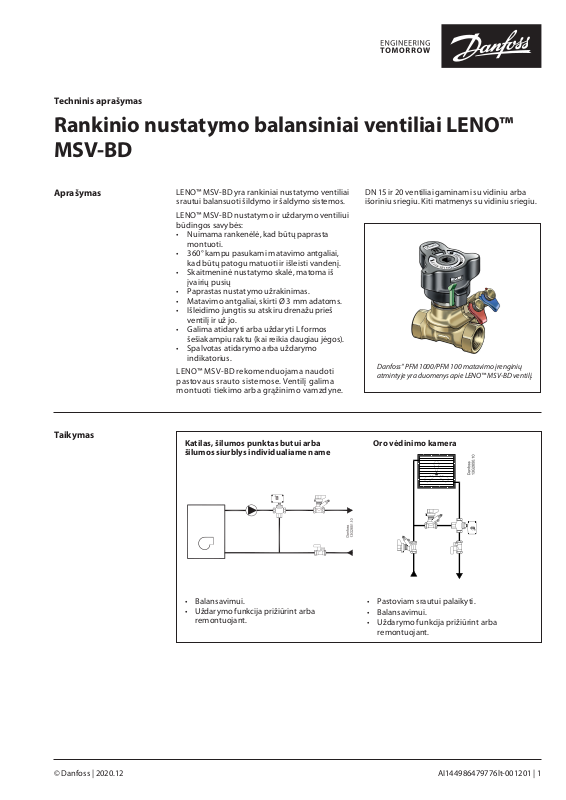

Danfoss LENO MSV-BD Data sheet [lt]

Techninis aprašymas
Rankinio nustatymo balansiniai ventiliai LENO™ MSV-BD
Aprašymas
Taikymas
LENO™ MSV-BD yra rankiniai nustatymo ventiliai srautui balansuoti šildymo ir šaldymo sistemos.
• Nuimama rankenėlė, kad būtų paprasta montuoti.
• 360° kampu pasukami matavimo antgaliai, kad būtų patogu matuoti ir išleisti vandenį.
• Skaitmeninė nustatymo skalė, matoma iš įvairių pusių
• Paprastas nustatymo užrakinimas.
• Matavimo antgaliai, skirti Ø 3 mm adatoms.
• Išleidimo jungtis su atskiru drenažu prieš ventilį ir už jo.
• Galima atidaryti arba uždaryti L formos šešiakampiu raktu (kai reikia daugiau jėgos).
• Spalvotas atidarymo arba uždarymo indikatorius.
LENO™ MSV-BD rekomenduojama naudoti pastovaus srauto sistemose. Ventilį galima montuoti tiekimo arba grąžinimo vamzdyne.
Katilas, šilumos punktas butui arba šilumos siurblys individualiame name
DN 15 ir 20 ventiliai gaminami su vidiniu arba išoriniu sriegiu. Kiti matmenys su vidiniu sriegiu.
Danfoss“ PFM 1000/PFM 100 matavimo įrenginių atmintyje yra duom enys apie LENO™ MSV-BD ventilį.
Oro vėdinimo kamera
• Balansavimui.
• Uždarymo funkcija prižiūrint arba remontuojant.
© Danfoss | 2020.12 AI144986479776lt-001201 | 1
• Pastoviam srautui palaikyti.
• Balansavimui.
• Uždarymo funkcija prižiūrint arba remontuojant.
Techninis aprašymas Rankinio nustatymo balansiniai ventiliai LENO™ MSV-BD
Taikymas
Ventiliatoriniai konvektoriai 1 vamzdžio sistema
• Srautui tikrinti.
• Uždarymo funkcija prižiūrint arba remontuojant.
NAMŲ KARŠTO VANDENS SISTEMOS: Atsižvelgiant į v ietinius įstatymus, jos ga li būti naudojamos buitin io karšto vandens ruošimui. applicatio ns.
• Balansavimui.
• Uždarymo funkcija prižiūrint arba remontuojant.
Užsakymas
LENO™ MSV-BD ventilis su vidiniu sriegiu
Tipas Medžiaga
DZR, žalvarinis
Dydis
(mm)
DN 15 LF 2.5 ½" 1 003Z4000
DN 15 3.0 ½" 1 003Z4001 DN 20 6.0 ¾" 1 003Z4002
1)
DN 25 9.5 1" 1 003Z4003 DN 32 18 1¼" 1 003Z4004 DN 40 26 1½" 1 003Z4005 DN 50 40 2" 1 003Z4006
k
VS
(m3/h)
Jungtis Daudzums Kod o Nr.
LENO™ MSV-BD ventilis su išoriniu sriegiu
Tipas Medžiaga
DZR, žalvarinis
Dydis
(mm)
DN 15 LF 2.5 G ¾ A
1)
DN 15 3.0 G ¾ A DN 20 6.0 G 1 A 003Z4102
k
VS
(m3/h)
LENO™ MSV-BD/S komplektas
Tipas Medžiaga
DZR, žalvarinis
1)
Korozijai atsparus žalvaris
2)
Eurocone“ DIN V 3838
3)
Išleidimo srautas matuojamas esant 1 baro statiniam slėgiui ir 0,1 baro slėgio perkryčiui.
Dydis
(mm)
DN 15 3.0 281 ½" 003 Z4051 DN 20 6.0 277 ¾" 003Z4052 DN 25 9.5 316 1" 003Z4053
1)
DN 32 18 305 1¼" 003Z4054 DN 40 26 208 1½" 003Z4055 DN 50 40 308 2" 003Z4056
k
VS
(m3/h)
Išleidimo srautas ³
(l/h)
)
Jungtis Kod o Nr.
2)
2)
003Z4101
Jungtis Kod o Nr.
003Z4100
2 | AI144986479776lt-001201 © Danfoss | 2020.12
Techninis aprašymas Rankinio nustatymo balansiniai ventiliai LENO™ MSV-BD
Priedai
Priedai
Tipas Kod o Nr.
Standartiniai matavimo antgaliai, 2 vnt. 003Z4662 53 mm matavimo antgaliai (raudonas ir mėlynas) 003Z3946 Reguliavimo rankenėlė 003Z4652 Išleidimo jungtis su ½ col. sriegiu 003Z4096 Išleidimo jungtis su ¾ col. sriegiu 003Z4097 Srauto matavimo įrenginys PFM 1000 (10 bar) 003Z8260 Srauto matavimo įrenginys PFM 1000 (20 bar) 00 3Z8261 Duomenų kortelės ir dirželiai, 10 vnt. 003Z4660 MSV-BD izoliacija, DN 15 003Z 4781 MSV-BD izoliacija, DN 20 003Z478 2 MSV-BD izoliacija, DN 25 003Z4783 MSV-BD izoliacija, DN 32 003Z478 4 MSV-BD izoliacija, DN 40 003Z478 5 MSV-BD izoliacija, DN 50 003Z478 6
Užspaudžiamosios jungtys ventiliams su išoriniu sriegiu
Vamzdis
(mm)
12 x 1.1 G ¾ 013G 4150
12 x 2 G ¾ 013G 4152 013G 4182 13 x 2 G ¾ 013G 4153
14 x 2 G ¾ 013G 4154 013G 4184 15 x 1.7 G ¾ 013G4165 15 x 2.5 G ¾ 013G4155 013 G4185 16 x 1.5 G ¾ 013G415 7
16 x 2 G ¾ 013G 4156 013G 4186
16 x 2.25 G ¾ 013G 4187
17 x 2 G ¾ 013G 4162
18 x 2 G ¾ 013G 4158 013G 4188
18 x 2.5 G ¾ 013G4159
20 x 2 G ¾ 013G 4160 013G 4190
20 x 2.5 G ¾ 013G 4161 013G 4191
Ventilio sriegis
PEX jungiamosios detalės,
kodas
Alupex“ jungiamosios
detalės, kodas
Užspaudžiamosios jungtys ventiliams su išoriniu sriegiu
Plieniniai / variniai vamzdžia Matmuo Kod o Nr.
G ¾ x 15 013 G4125 G ¾ x 16 013G4126 G ¾ x 18 013 G4128
G 1 x 18 0 13U0134
G 1 x 22 013U 0135
AI144986479776lt-001201 | 3© Danfoss | 2020.12
Techninis aprašymas Rankinio nustatymo balansiniai ventiliai LENO™ MSV-BD
19
21
22
5 4 3 2 1
18
17
16
15
14
13
12
11
10
20
Dizainas
1. Ventilio korpusas
2. Rutulio balnas
3. Rutulys
4. Droselio įvorė
5. Atramos varžtas
6. Sandarinimo žiedas
7. Uždarymo įvorė
8. Sandarinimo žiedas
9. Sandarinimo žiedas
10. Sandarinimo žiedas
11. Laikantysis žiedas (apsaugotas nuo korozijos)
12. Spyruoklė
13. Ventilio viršutinė dalis
9
8
7
6
14. Ašis
15. Sandarinimo žiedas
16. Sukimo fiksatorius
17. Ašies galvutė
18. Nuo korozijos apsaugotas laikantysis žiedas
19. Dirželiai, 2 vnt.
20. Žarnos jungtis
21. Fiksavimo kištukas
22. Stabdymo kištukas
Medžiagos ir detalės, kurios kontaktuoja su vandeniu
Ventilio korpusas DZR žalvarinis
Sandarinimo žiedai EPDM
Rutulys Chromuotas žalvaris
Rutulio sandariklis Teflonas
Techniniai duomenys
Tvirtinimas
Didžiausias statinis darbinis slėgis 20 barų
Statinis bandymo slėgis 30 barų
Didžiausias slėgio perkrytis ventilyje 2.5 baro (250 kPa)
Maks. srauto temperatūra 120 °C
Min. temperatūra -20 °C
Aušinimo skysčiai Etileno glikolis / propileno glikolis ir HYCOOL (daugiausia 30 %)
Prieš tvirtindamas ventilį montuotojas turi įsitikinti, ar vamzdis švarus ir ar:
1. ventilį galima pasukti 360 laipsnių kampu (jeigu naudojamas srieginis vamzdis),
2. ventilis montuojamas srauto rodyklės kryptimi.
Rankenėlės nuėmimas
1. Nustatykite rankenėlę į padėtį 0.0.
2. Atlaisvinkite nustatymo fiksatorių (žalias).
DN
15 86/67
20 89/69
25 91/71
32 118/8 4
40 118/ 84
50 124/9 0
R1/R 2
(mm)
3. Atsukite jungiamąją veržlę.
Rankenėlės kalibravimas
Prieš montuodami iš naujo pažiūrėkite, ar rankenėlės nustatymas yra 0.0.
DN 15–20 ventiliams su išoriniu sriegiu
„Danfoss“ siūlo platų veržlių pasirinkimą plieniniams, variniams ir PEX vamzdžiams.
4 | AI144986479776lt-001201 © Danfoss | 2020.12
Techninis aprašymas Rankinio nustatymo balansiniai ventiliai LENO™ MSV-BD
Uždarymas
Išleidimas
Norint uždaryti ventilį, reikia nuspausti žemyn rankenėlę.
Jis atlieka rutulinio ventilio funkciją, pakanka pasukti 90 laipsnių, kad ventilis visiškai užsidarytų.
Indikatoriaus langelyje rodomas dabartinis nustatymas:
• raudona = uždaryta
• balta = atidaryta
Pastaba! Nuotekų jungtis yra priedas, ją reikia įsigyti atskirai.
Išleidimo čiaupą galima sukti 360 laipsnių kampu, kad būtų patogu naudoti.
Sistemos nusausinimo vamzdžius galima įrengti pasirinktinai:
Atidarius raudoną bandymo kamštį, bus nusausinamas įleidžiamojo vamzdžio vožtuvas.
Atidarius mėlyną bandymo kamštį, bus nusausinamas išorinėje vožtuvo pusėje esantis vamzdis. Bandymo kamščių atsukamasis apsauginis varžtas yra tarp vožtuvo bandymo kamščių
Nustatymas ir sandarinimas
Ventilis turi nustatymo funkciją, kad būtų galima nustatyti ir reguliuoti srauto vertes.
Norimas srautas nustatomas 5 etapais
1. Atlaisvinkite užraktą žalia svirtimi arba 3 mm L formos šešiakampiu raktu.
2. Rankenėlė automatiškai pakyla.
3. Dabar galima nustatyti apskaičiuotąją vertę.
4. Nustatymas užfiksuojamas rankenėlę paspaudus žemyn ir jai spragtelėjus.
5. Nustatymą galima apsaugoti naudojant dirželį, kaip parodyta.
AI144986479776lt-001201 | 5© Danfoss | 2020.12
Techninis aprašymas Rankinio nustatymo balansiniai ventiliai LENO™ MSV-BD
16
14
12
10
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Matavimas
Matavimo tikslumas
Srautą, pratekantį ventiliu LENO™ MSV-BD, galima išmatuoti naudojant „Danfoss“ PFM 1000 arba kitų prekių ženklų matavimo įrenginius. Ventilis LENO™ MSV-BD tiekiamas su dviem matavimo antgaliais 3 mm skersmens adatomis. Dvigubas laikiklis leidžia vienu metu prijungti abi adatas.
Srauto matavimo procedūra
1. Pasirinkite srauto matavimo būdą.
2. Pasirinkite ventilio prekių ženklą.
3. Pasirinkite ventilio tipą ir matmenis.
4. Įveskite nustatomą vertę.
5. Sujunkite įrenginį su ventiliu.
6. Sukalibruokite statinį slėgį.
7. Išmatuokite srautą.
8
Kv signalas
6
4
Išmatuota kv paklaida, %
2
0
Maksimalaus nustatymo %
LENO™ MSV-BD veikia labai tiksliai, nes turi atskiras nustatymo ir uždarymo funkcijas.
Vožtuvas gali būti montuojamas visur sistemoje (uždarytas T formos, alkūnių, siurblių ir kt.), nes bet kokioje aplinkoje ar įrenginyje turbulencija įtakos neturi.
Raudona linija rodo 25 % maksimalaus srauto.
Pagal BS7350:1990 srauto vertės turi būti tokios: ± 18 %, esant 25 % atidarymo padėčiai; ± 10 %, kai visiškai atidaryta.
kv signalo vertės reikalingos ne „Danfoss“ matavimo įrenginiams. „Danfoss“ PFM 1000 visus duomenis turi atmintyje, o įrenginiai naudoja tokią formulę:
2
k
∆P
= ∆P
val
v-sig
sig
k
(
v-val
)
∆p matavimo antgaliuose (kv-sig) ir ∆p ventilyje (kv-val) nėra toks pat dėl turbulencijos įtakos slėgio matavimui.
6 | AI144986479776lt-001201 © Danfoss | 2020.12
