Adatlap

Kézi beszabályozó szelepek LENO™ MSV-BD

Leírás

Alkalmazás

A LENO™ MSV-BD a kézi beszabályozó szelepek választékát kínálja fűtési és hűtési rendszerek.

A LENO™ MSV-BD egy kombinált elő-beállító és elzáró szelep, az alábbi egyedülálló jellemzőkkel:

• Eltávolítható beállító kerék a könnyű felszereléshez.

• 360 fokban forgatható mérőhely a kényelmes méréshez és ürítéshez.

• Digitális elő-beállító skála, amely több oldalról látható.

• Az elő-beállítás könnyű rögzítés

• Beépített vizsgálódugasz Ø 3 mm méretű tűkhöz

• Vízelvezető csatlakozás a szelep belépő és kilépő oldalának szétválasztott ürítéséhez.

• Nyitás-zárás külön kikényszerítése imbuszkulccsal

• Nyitva-zárva állapot kijelzése színekkel.

A LENO™ MSV-BD szelepet állandó térfogatáramú rendszerekben történő használatra ajánljuk. A szelep beépíthető az előremenő vagy a visszatérő ágba.

Kazán, lakás hőközpont vagy hőszivattyú 1-családos házakban

A DN 15 és DN 20 szelepek rendelkezésre állnak belső vagy külső menettel. Egyéb méretek belső menettel állnak rendelkezésre.

A Danfoss PFM 1000/PFM 100 mérőműszer adatbázisa tartalma zza a LENO™ MSV-BD szelepek adatait beszab ályozáshoz.

Légkezelő egység

• Beszabályozáshoz.

• Elzárási funkció szervizeléshez, javításhoz.

• Állandó térfogatáramú rendszerekhez.

• Beszabályozáshoz.

• Elzárási funkció szervizeléshez, javításhoz.

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Alkalmazás

Fan coil készülékek 1-csöves rendszer

• Térfogatáram ellenőrzésére.

• Elzárási funkció szervizeléshez, javításhoz.

HASZNÁLATI MELEGVÍZ-RENDSZEREK: A helyi jogszabályoktól függően alkalmazható használati melegvíz-rendszerekben.

• Beszabályozáshoz.

• Elzárási funkció szervizeléshez, javításhoz.

Rendelés

LENO™MSV-BD szelep belső menettel

Kivitel Anyag

DZR sárgaréz

Méret

(mm)

DN 15 LF 2.5 ½" 1 003Z4000

DN 15 3.0 ½" 1 003Z4001

DN 20 6.0 ¾" 1 003Z4002

DN 25 9.5 1" 1 003Z4003 DN 32 18 1¼" 1 003Z4004 DN 40 26 1½" 1 003Z4005 DN 50 40 2" 1 003Z4006

(m3/h)

Csatlakozás Mennyiség

LENO™ MSV-BD szelep külső menettel

Kivitel Anyag

DZR sárgaréz

Méret

(mm)

DN 15 LF 2.5 G ¾ A

DN 15 3.0 G ¾ A

DN 20 6.0 G 1 A 003Z410 2

(m3/h)

Csatlakozás

LENO™ MSV-BD/S készlet

Kivitel Anyag

Méret

(mm)

(m3/h)

DN 15 3.0 281 ½" 003 Z4051 DN 20 6.0 277 ¾" 00 3Z4052 DN 25 9.5 316 1" 003Z4053

DZR sárgaréz

DN 32 18 305 1¼" 003Z4054 DN 40 26 208 1½" 003Z4055 DN 50 40 308 2" 003Z4056

Korrózióálló sárgaréz

Eurokónusz, DIN V 3838

Az ürítési kapacitás mérése 1 bar statikus nyomáson és 0,1 bar nyomáskülönbségen történik.

Ürítési

vízátfolyás ³

(l/h)

)

Csatlakozás

Rendelési

szám

Rendelési

szám

003Z4101

003Z4100

Rendelési

szám

2 | AI144986479776hu-001201 © Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Tar tozékok

Kivitel

Szabványos vizsgálódugaszok, 2 db. 003Z4662 Mérő vizsgálódugaszok, 53 mm, piros és kék 003Z3946 Beállító szelepkerék 003Z4652 Lefolyó bekötés, ½” menet 003Z4096 Lefolyó bekötés, ¾” menet 003Z4097 Mérő-beszabályzó műszer PFM 1000 (10 bar) 003Z8260 Mérő-beszabályzó műszer PFM 1000 (20 bar) 00 3Z8261 Azonosító címkék és rögzítő szalagok 10 db. 003Z4660 MSV-BD szigetelés, DN 15 003Z 4781 MSV-BD szigetelés, DN 20 003Z478 2 MSV-BD szigetelés, DN 25 003Z4783 MSV-BD szigetelés, DN 32 003Z478 4 MSV-BD szigetelés, DN 40 003Z478 5 MSV-BD szigetelés, DN 50 003Z478 6

Rendelési szám

Szorítógyűrűs szerelvények külső menetes szelepekhez

Cső

(mm)

12 x 1.1 G ¾ 013G 4150

12 x 2 G ¾ 013G 4152 013G 4182 13 x 2 G ¾ 013G 4153

14 x 2 G ¾ 013G 4154 013G 4184 15 x 1.7 G ¾ 013G 4165 15 x 2.5 G ¾ 013 G4155 013G418 5 16 x 1.5 G ¾ 013G4157

16 x 2 G ¾ 013G 4156 013G 4186

16 x 2.25 G ¾ 013G 4187

17 x 2 G ¾ 013G 4162

18 x 2 G ¾ 013G 4158 013G 4188

18 x 2.5 G ¾ 013 G4159

20 x 2 G ¾ 013G 4160 013G 4190

20 x 2.5 G ¾ 013G4161 013 G4191

Szelep menete

PEX szerelvények, rendelési

szám

Alupex szerelvénnyel,

rendelési szám

Szorítógyűrűs szerelvények külső menetes szelepekhez

Acél/réz c sövek Méretek

Rendelési szám

G ¾ x 15 013 G4125 G ¾ x 16 013G412 6 G ¾ x 18 013 G4128

G 1 x 18 0 13U0134

G 1 x 22 013U 0135

AI144986479776hu-001201 | 3© Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

5 4 3 2 1

Felépítés

Vízzel érintkező anyagok és alkatrészek

Szeleptest DZR sárgaréz

O-gyűrűk EPDM

Golyó Sárgaréz/krómozott

Golyósszelep ülék Teflon

1. Szeleptest

2. Golyósszelep ülék

3. Golyó

4. Fojtó elem

5. Támcsavar

6. O-gyűrű

7. Elzárócsatlakozó

8. O-gyűrű

9. O-gyűrű

10. O-gyűrű

11. Biztosítógyűrű (korrózió ellen védett)

12. Rugó

13. Szelep-felsőrész

14. Szeleporsó

15. O-gyűrű

16. Forgatást gátló zár

17. Orsófej

18. Biztosítógyűrű, korrózió ellen védett

19. Rögzítőszalag, 2 db.

20. Tömlőcsatlakozó

21. Záródugó

22. Ütköződugó

Műszaki adatok

Szerelvény

Max. üzemi nyomás 20 bar

Próbanyomás 30 bar

Szelepre eső max. nyomáskülönbség 2.5 bar (250 kPa)

Max. áramlási hőmérséklet 120 °C

Min. hőmérséklet -20 °C

Hűtőfolyadékok Etilén- glikol / propilén- glikol és HYCOOL (max. 30 %)

Beépítés előtt a szerelőnek biztosítani kell, hogy a csőrendszer tiszta legyen és:

1. a szelep 360 fokkal elfordítható legyen (menetes cső használatakor).

2. a szelep az áramlási iránynak megfelelően legyen felszerelve.

A beállító szelepkerék eltávolítása

1. Állítsa a szelepkereket 0.0. állásba

2. Oldja fel a beállítás rögzítését (zöld kar).

15 86/67

20 89/69

25 91/71

32 118 /8 4

40 118 /84

50 124/9 0

R1/R 2

(mm)

3. Csavarja ki a hollandi anyát.

A szelepkerék kalibrálása

Visszaszerelés előtt, biztosítsa, hogy a szelepkerék beállítása 0.0. legyen.

DN 15 – 20 külső menetes szelepeknél

Danfoss a szorítógyűrűs szerelvények teljes választékát kínálja acél, vörösréz és PEX csövekhez.

4 | AI144986479776hu-001201 © Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Elzárás

Ürítés

A szelep elzárásához a szelepkeréknek lenyomott helyzetben kell lenni.

Az elzáró funkciót egy golyósszelep végzi, amely csak 90 fokos fordulatot igényel a szelep teljes elzárásához.

Egy jelzőablak a beállító kerék tetején mutatja az aktuális beállítást:

• piros = zárva

• fehér = nyitva

Megjegyzés! A leeresztőcsatlakozó külön megvásárolható tartozék.

A kényelmes kezelés érdekében az ürítőcsap 360 fokban körbe tud fordulni.

A rendszer csövei szelektív módon ereszthetők le: A szelep bemeneti csövének leeresztéséhez a piros tesztdugót kell kinyitni. A szelep kimeneti csövének leeresztéséhez a kék tesztdugót nyissa ki. A tesztdugók kicsavarodásvédő csavarja a szelep tesztdugói között található.

Beállítás és lezárás

A szelep előbeállítási lehetőséggel rendelkezik a térfogatáramok beállításához/ beszabályozásához.

A szükséges térfogatáram beállítását 5 lépésben végezzük el:

1. Nyitott helyzetben oldja fel a rögzítést a zöld kar, vagy egy 3 mm-es imbuszkulcs segítségével.

2. A szelepkerék automatikusan felugrik.

3. Ekkor beállítható a számított érték a beállító kerék forgatásával.

4. A beállító kereket kattanásig lenyomva a beállítást rögzítjük.

5. A beállított értéket kábelrögzítő szalaggal fixálhatjuk az ábrázolt módon.

AI144986479776hu-001201 | 5© Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%

Mérés

Mérési pontosság

A LENO™ MSV-BD szelepen átfolyó térfogatáram mérhető a Danfoss PFM 1000, vagy más márkájú mérőkészülékek használatával. A LENO™ MSV-BD szelepet két vizsgálódugasszal szállítjuk Ø3 mm-es tűs csatlakozáshoz. Az iker kialakítás lehetővé teszi a felhasználó számára mindkét mérőcsatlakozó egyidejű bekötését.

A térfogatáram mérés menete:

1. Válassza ki: térfogatáram mérés.

2. Válassza ki a szelep gyártóját.

3. Válassza ki a szelep típusát és méretét.

4. Írja be a szelep-előbeállítás értékét.

5. Csatlakoztassa a szelepet és a mérőeszközt.

6. Kalibrálja a statikus nyomást.

7. Mérje meg a térfogatáramot.

Kv – signal

A kv mért értékének %-os eltérése

A max. beállítás %-ban kifejezett értéke

A különválasztott előbeállítási és elzáró funkciók miatt, a LENO™ MSV-BD rendkívül pontos.

A szelep bárhová beszerelhető a rendszerben (T darabok, könyökök, szivattyúk stb. közelébe), mert nem befolyásolja a turbulencia a rendszerben és annak semmilyen elemében.

A piros vonal a max. térfogatáram 25 %-t jelzi. A BS7350:1990 szerint a térfogatáramoknak a

következő értékeken belül kell lenni: ± 18% - 25 százalékra nyitott pozícióban ± 10% - teljesen nyitott pozícióban

A kv-signal értékeket a nem Danfoss által forgalmazott mérőkészülékekhez használjuk. A Danfoss PFM 1000 rendelkezik az összes adattal a memóriájában, a készülék a következő formulát használja:

∆P

= ∆P

val

sig

(

v-sig

)

v-val

A vizsgálódugaszra eső nyomáskülönbség (kvszignál) és a szelepre eső nyomáskülönbség (kvszelep) nem azonos a nyomásmérést befolyásoló turbulencia hatása miatt.

6 | AI144986479776hu-001201 © Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Kv-signal értékek

Beállítás DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50

0.0 0.07 0 .10 0 .12 0.34 0. 51 1.0 5 1.75

0.1 0.08 0 .11 0.16 0.44 0.73 1.20 2. 01

0.2 0.09 0.12 0.20 0.53 0.92 1. 36 2.25

0.3 0.11 0 .13 0. 26 0.61 1.10 1. 55 2.47

0.4 0 .12 0.14 0. 32 0.67 1.26 1. 74 2.69

0.5 0 .13 0.16 0.38 0.73 1.43 1.95 2.91

0.6 0 .15 0.19 0.45 0.79 1.6 0 2 .17 3 .12

0.7 0 .16 0 .21 0. 53 0.84 1.78 2.40 3. 35

0.8 0 .17 0.24 0.60 0.90 1.97 2.64 3.58

0.9 0.19 0.26 0. 67 0.95 2.18 2.88 3.82

1.0 0.20 0.29 0.74 1.01 2.39 3.13 4. 07

1.1 0.21 0.32 0.82 1.08 2.62 3.39 4.33

1.2 0.23 0.34 0.89 1.14 2.87 3.64 4.60

1.3 0.25 0. 37 0.96 1. 22 3.12 3.90 4.89

1.4 0.27 0.40 1. 03 1. 29 3.38 4.16 5.18

1.5 0.30 0.44 1.09 1.37 3.64 4.43 5.49

1.6 0.32 0.47 1.16 1.46 3.92 4.69 5.80

1.7 0.35 0.51 1. 23 1.55 4.19 4.96 6.13

1.8 0.37 0.54 1. 30 1.65 4.48 5.24 6.46

1.9 0.40 0.58 1. 38 1.75 4 .76 5. 51 6.80

2.0 0.43 0. 61 1.45 1.85 5.05 5. 80 7.14

2.1 0.46 0.65 1. 53 1.9 6 5.35 6.08 7.49

2.2 0.49 0.69 1.61 2.07 5.65 6.38 7.84

2.3 0.52 0.73 1.69 2.18 5.96 6.68 8.19

2.4 0.56 0.77 1.78 2.29 6.27 6.99 8 .55

2.5 0.59 0.80 1.87 2. 41 6.60 7. 30 8.91

2.6 0.62 0. 85 1.97 2. 53 6.94 7. 63 9. 27

2.7 0.66 0.89 2.07 2.65 7. 29 7.9 8 9.64

2.8 0.69 0.93 2.17 2.77 7. 67 8.33 10.00

2.9 0.73 0.97 2.29 2.89 8.06 8.70 10.37

3.0 0.76 1.01 2.40 3.01 8.48 9.08 10.74

3.1 0.80 1.04 2. 52 3.13 8.92 9. 48 11. 11

3.2 0.83 1.08 2.65 3. 25 9. 38 9.90 11.49

3.3 0.87 1.12 2.78 3. 37 9.87 10. 33 11. 88

3.4 0.90 1.16 2 .91 3.49 10. 38 10.79 12. 27

3.5 0.94 1.20 3.05 3.62 10.91 11. 26 12.67

3.6 0.97 1.25 3 .19 3. 74 11. 46 11.74 13.0 9

3.7 1.01 1.3 0 3.33 3.87 12 .02 12 .25 13 .51

3.8 1.0 6 1.35 3.47 4.00 12 .58 12.7 7 13.95

3.9 1.10 1.41 3.61 4.13 13.12 13 .30 14.41

4.0 1.14 1.47 3.75 4.26 13. 64 13 .85 14.88

4.1 1.18 1. 53 3.89 4.39 14.12 14.41 15. 38

4.2 1.2 3 1.59 4.02 4.53 14.5 2 14.98 15. 89

4.3 1.27 1.6 6 4 .15 4.68 14.84 15. 55 16.4 4

4.4 1. 31 1.7 3 4.28 4. 82 16.13 17.0 0

4.5 1.35 1.81 4.40 4.98 16.69 17. 59

4.6 1.3 9 1.91 4.52 5.13 17. 25 18. 21

4.7 1.43 2.00 4.62 5.29 17. 80 18. 86

4.8 1.47 2.08 4.72 5.46 18.32 19.54

4.9 1. 51 2 .16 4.82 5.64 18. 80 20.24 5-0 1.54 2.23 4.9 0 5.81 19. 25 20.97

5.1 1.6 0 2.30 4.97 6.00 19 .65 21.73

5.2 1.66 2.36 5.04 6.19 19.98 22 .51

5.3 1.72

2.41 6.38 20.24 23.30

5.4 1.79 2.46 6.57 20.41 24.12

5.5 1.87 2.50 6.77 20.48 24.94

5.6 1.93 2.54 6.96 25.76

5.7 1.99 2.57 7.15 26.58

5.8 2.04 7.34 27. 38

5.9 2.09 7.52 28.16

6.0 2 .14 7.69 28.90

6.1 2 .18 7.85 29.59

6.2 2.22 7.9 8 30.21

6.3 2.26 30.74

6.4 31.17

6.5 31.47

6.6 31.61

AI144986479776hu-001201 | 7© Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Leno™ MSV-BD

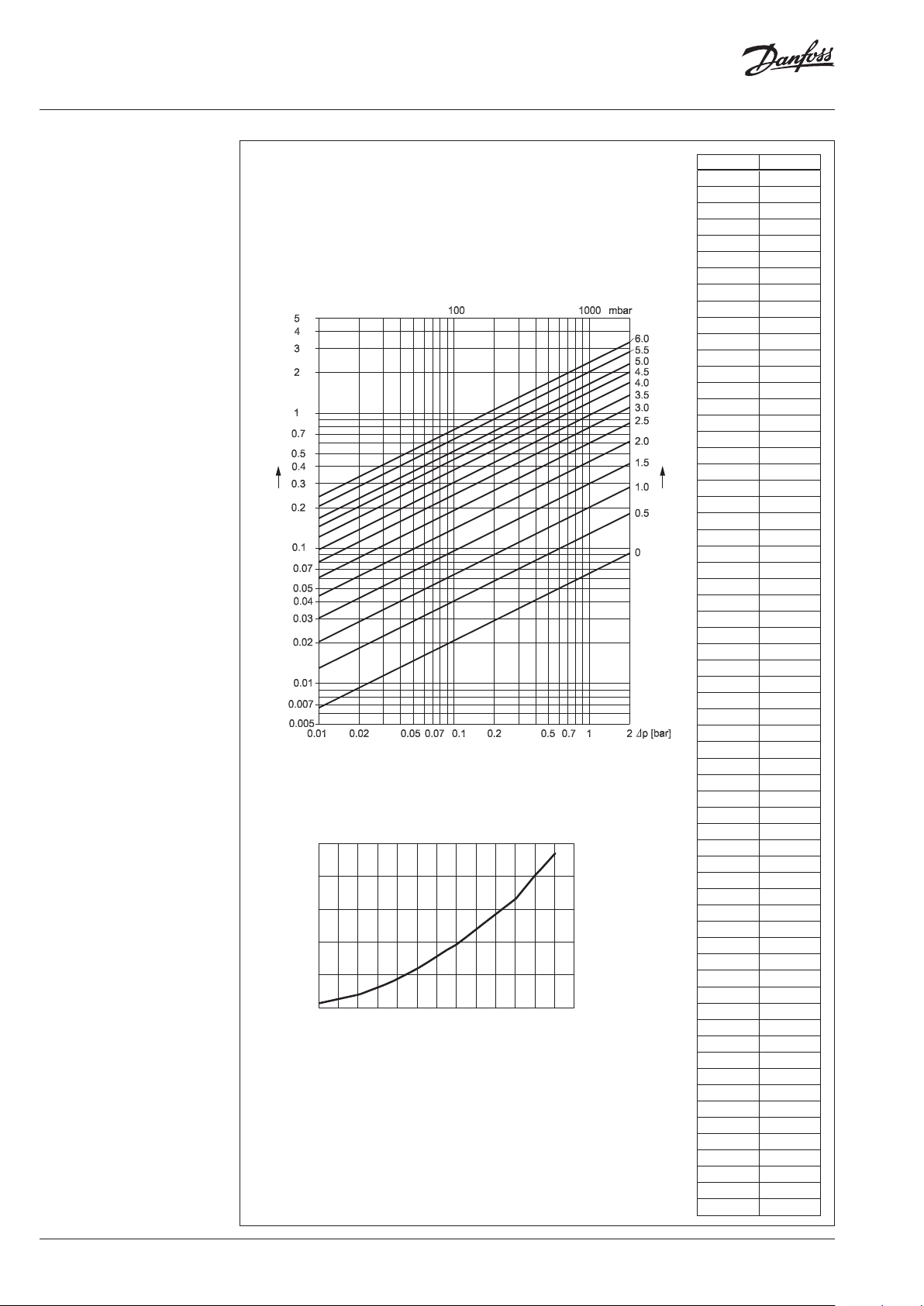

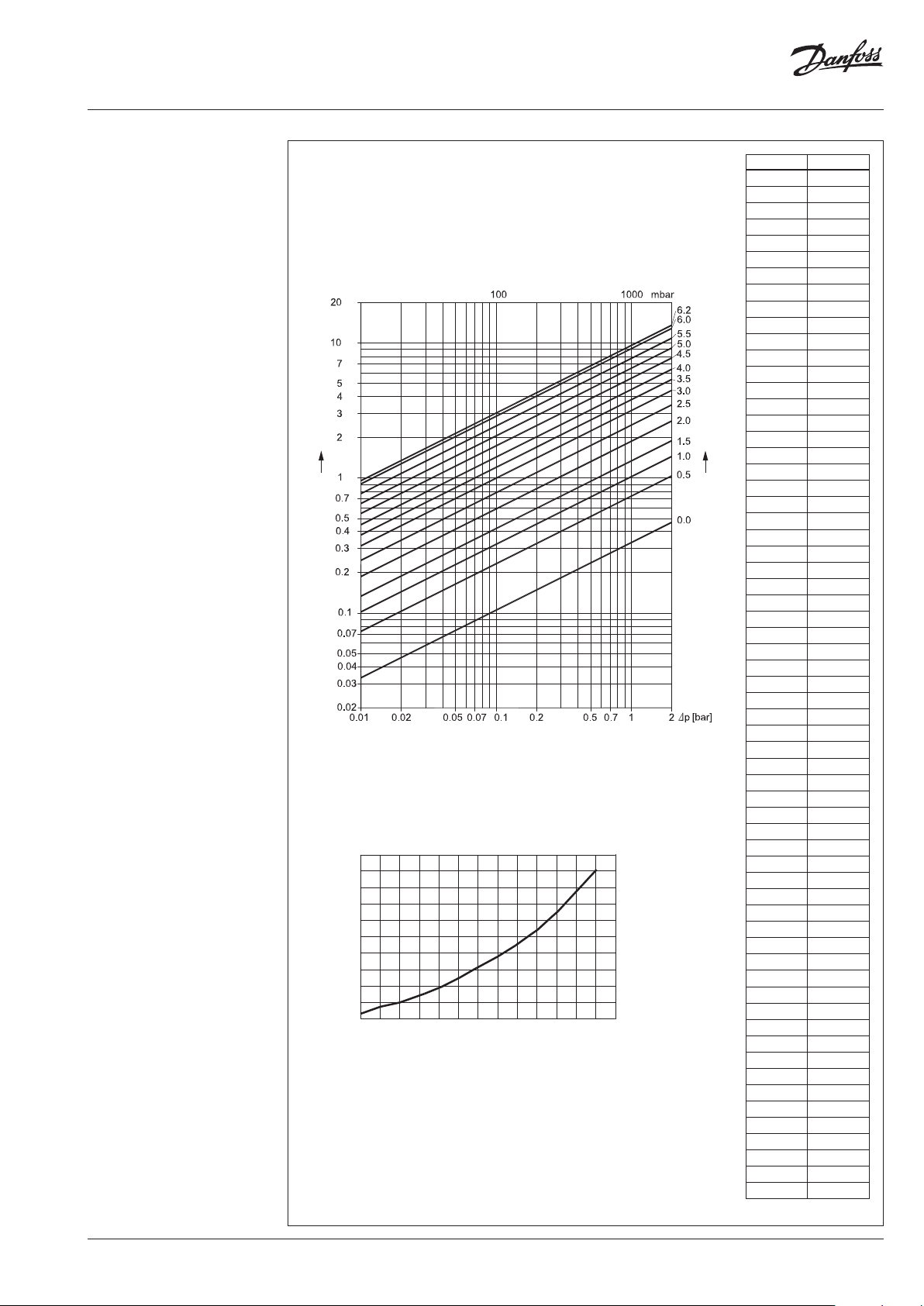

Szelepméretezés és előbeállítás

∆p

∆pi Nyomásesés a LEN O™ MSV-BD szelepen ∆pm Nyomásesés a szelepen

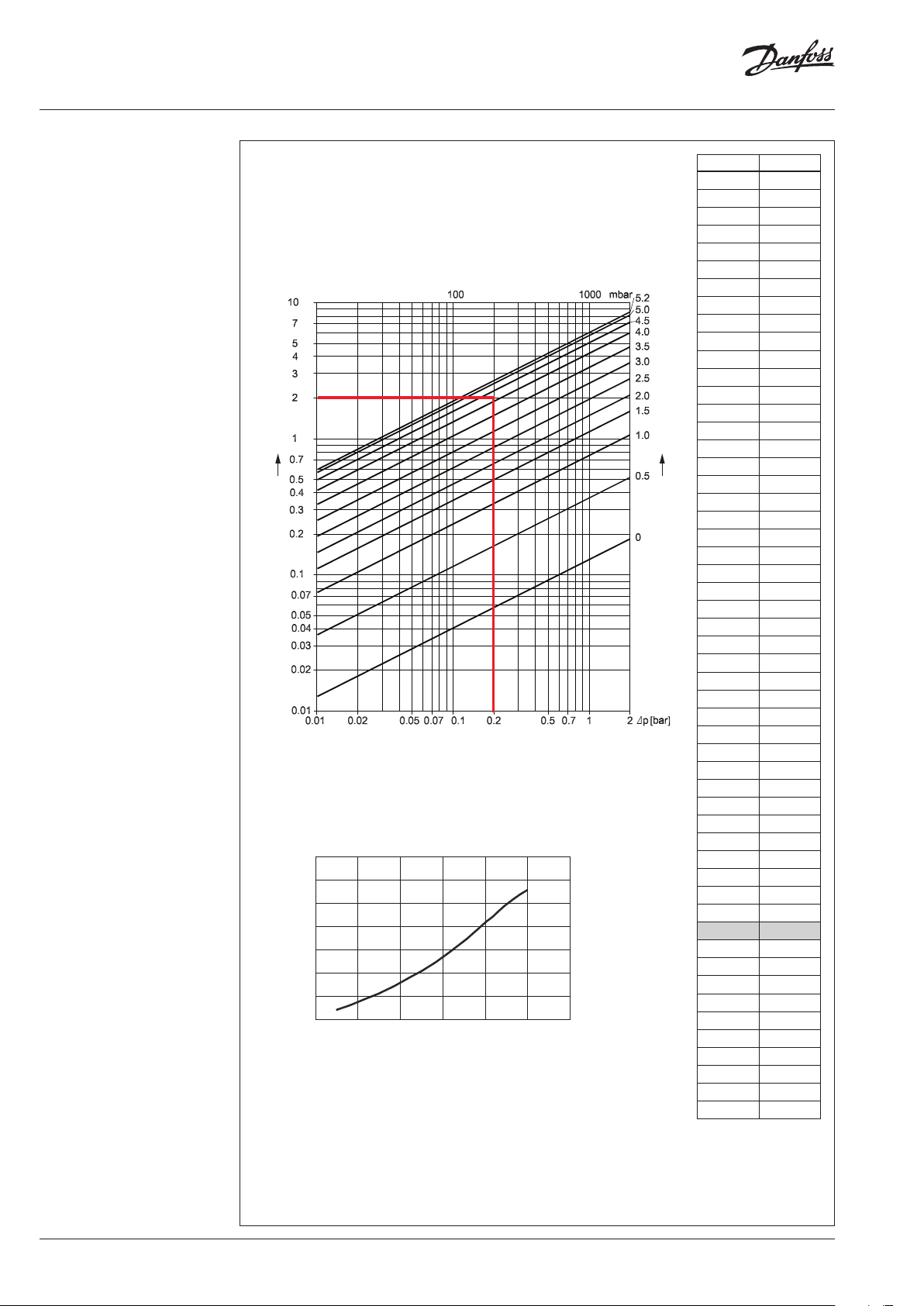

Példa

Adott:

Max. térfogatáram a csővezetékben Q ....2.0 m3/h

∆pr ..............................................................................15 kPa

∆pa ..............................................................................45 kPa

∆pm .............................................................................10 kPa

∆pi ...............................................................∆pa - ∆pv - ∆p

∆pi = 45 kPa - 15 kPa - 10KPa = 20 kPa

A helyes szelepméret és előbeállítás értéke a méretezési és térfogatáram diagramban található, pp 9.

Q = 2.0 m3/h és ∆pi = 20 kPa

∆p

∆pr A felszálló nyomáskülönbség-igénye ∆pa A f elszálló számára rendel kezésre álló nyomáskülönbség

∆p

Az előbeállítás értéke a következő formulából is kiszámítható:

kv =

Q[m3/h]

√∆pi [bar] √0.20

2.0

= 4.5 m3/h

8 | AI144986479776hu-001201 © Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Méretezés

Korrekciós tényezők

Közeg: Etilén-glikol / propilén-glikol százalékos aránya (max. 30%).

Hőmérséklet

°C

-40.0 1) 1) 1) 1) 0.89 0.88

-17. 8 1) 1) 0.93 0 .91 0.90 0.89 0.86

4.4 0.95 0.95 0.93 0.92 0.91 0.9 0 0.87

26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88

48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90

71.1 0.98 0.98 0.96 0.95 0.94 0.9 4 0.95

93.3 1.0 0 0.99 0.97 0.96 0.95 0.95 0.92

115 .6

Fagyáspont alat t

Forráspont felett

25 30 40 50 60 65 10 0

2) 2) 2) 2) 2) 2)

Térfogatáram, m3/h

Példa

Szükséges térfogatáram..................30 m3/h

Térfogatáram a korrekció után . . . . . . . . . . .30 x 0.95 = 28 m3/h

AI144986479776hu-001201 | 9© Danfoss | 2020.12

0.94

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

2.5

-value

Setting

Térfogatáram diagramok, DN 15 LF

LENO™ MSV-BD DN 15 LF

/h]

Flow [m

Szelep karakterisztika

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0 6.0

Setting

Beállítás kv-érték

0.0 0.07

0.1 0.08

0.2 0.09

0.3 0.11

0.4 0.12

0.5 0.13

0.6 0.15

0.7 0.16

0.8 0.17

0.9 0.19

1.0 0.20

1.1 0.22

1.2 0.23

1.3 0.25

1.4 0.28

1.5 0.30

1.6 0.32

1.7 0.35

1.8 0.38

1.9 0.41

2.0 0.44

2.1 0.47

2.2 0.50

2.3 0.53

2.4 0.56

2.5 0.60

2.6 0.63

2.7 0.67

2.8 0.71

2.9 0.74

3.0 0.78

3.1 0.82

3.2 0.86

3.3 0.89

3.4 0.93

3.5 0.97

3.6 1.01

3.7 1.05

3.8 1.10

3.9 1.15

4.0 1.19

4.1 1.24

4.2 1.29

4.3 1.33

4.4 1.38

4.5 1.43

4.6 1.48

4.7 1.52

4.8 1.56

4.9 1.61

5.0 1.65

5.1 1.72

5.2 1.78

5.3 1.86

5.4 1.94

5.5 2.03

5.6 2.10

5.7 2.17

5.8 2.23

5.9 2.30

6.0 2.36

6.1 2.42

6.2 2.47

6.3 2.53

10 | AI144986479776hu-001201 © Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

6.0

3.5

Setting

-value

Térfogatáram diagramok, DN 15

LENO™ MSV-BD DN 15

/h]

Flow [m

Szelep karakterisztika

3.0

2.5

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0

Beállítás kv-érték

0.0 0.10

0.1 0.11

0.2 0.12

0.3 0.13

0.4 0.14

0.5 0.16

0.6 0.19

0.7 0.21

0.8 0.24

0.9 0.27

1.0 0.29

1.1 0.32

1.2 0.35

1.3 0.38

1.4 0.41

1.5 0.44

1.6 0.48

1.7 0.51

1.8 0.55

1.9 0.59

2.0 0.63

Setting

2.1 0.67

2.2 0.71

2.3 0.75

2.4 0.80

2.5 0.84

2.6 0.88

2.7 0.93

2.8 0.97

2.9 1.02

3.0 1.06

3.1 1.10

3.2 1.14

3.3 1.19

3.4 1.23

3.5 1.28

3.6 1.34

3.7 1.40

3.8 1.46

3.9 1.52

4.0 1.59

4.1 1.66

4.2 1.74

4.3 1.82

4.4 1.91

4.5 2.00

4.6 2.12

4.7 2.23

4.8 2.33

4.9 2.43

5.0 2.53

5.1 2.61

5.2 2.70

5.3 2.77

5.4 2.84

5.5 2.90

5.6 2.95

5.7 3.00

AI144986479776hu-001201 | 11© Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Setting

-value

6.0

7.0

Térfogatáram diagramok, DN 20

LENO™ MSV-BD DN 20

/h]

Flow [m

Szelep karakterisztika

6.0

5.0

4.0

3.0

2.0

1.0

0 1.0 2.0 3.0 4.0 5.0

Setting

Beállítás kv-érték

0.0 0.13

0.1 0.15

0.2 0.19

0.3 0.24

0.4 0.30

0.5 0.37

0.6 0.45

0.7 0.53

0.8 0.61

0.9 0.68

1.0 0.76

1.1 0.84

1.2 0.92

1.3 0.99

1.4 1.06

1.5 1.13

1.6 1.21

1.7 1.28

1.8 1.35

1.9 1.43

2.0 1.50

2.1 1.59

2.2 1.67

2.3 1.76

2.4 1.86

2.5 1.96

2.6 2.07

2.7 2.19

2.8 2.31

2.9 2.44

3.0 2.58

3.1 2.72

3.2 2.87

3.3 3.03

3.4 3.19

3.5 3.36

3.6 3.53

3.7 3.70

3.8 3.87

3.9 4.05

4.0 4.23

4.1 4.40

4.2 4.58

4.3 4.75

4.4 4.91

4.5 5.07

4.6 5.22

4.7 5.37

4.8 5.51

4.9 5.64

5.0 5.77

5.1 5.88

5.2 6.00

12 | AI144986479776hu-001201 © Danfoss | 2020.12

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Setting

-value

Térfogatáram diagramok, DN 25

LENO™ MSV-BD DN 25

/h]

Flow [m

Szelep karakterisztika

0 1.0 2.0 3.0 4.0 5.0 6.0

Beállítás kv-érték

0.0 0.33

0.1 0.44

0.2 0.53

0.3 0.61

0.4 0.68

0.5 0.74

0.6 0.79

0.7 0.85

0.8 0.91

0.9 0.96

1.0 1.03

1.1 1.09

1.2 1.16

1.3 1.24

1.4 1.32

1.5 1.41

1.6 1.50

1.7 1.60

1.8 1.70

1.9 1.80

2.0 1.91

2.1 2.03

2.2 2.15

2.3 2.26

2.4 2.39

2.5 2.51

2.6 2.64

2.7 2.76

2.8 2.89

2.9 3.02

3.0 3.15

3.1 3.28

3.2 3.41

3.3 3.54

3.4 3.68

3.5 3.81

3.6 3.95

3.7 4.09

3.8 4.24

3.9 4.39

4.0 4.55

4.1 4.71

4.2 4.88

4.3 5.05

4.4 5.23

4.5 5.42

4.6 5.62

4.7 5.83

4.8 6.05

4.9 6.27

5.0 6.51

5.1 6.75

5.2 7.00

5.3 7.26

5.4 7.53

5.5 7.80

5.6 8.06

5.7 8.33

5.8 8.59

5.9 8.84

6.0 9.08

6.1 9.30

6.2 9.50

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Setting

-value

Térfogatáram diagramok, DN 32

LENO™ MSV-BD DN 32

/h]

Flow [m

Szelep karakterisztika

0 1.0 2.0 3.0 4.0

Beállítás kv-érték

Setting

0.0 0.50

0.1 0.75

0.2 0.95

0.3 1.13

0.4 1.29

0.5 1.45

0.6 1.62

0.7 1.80

0.8 1.99

0.9 2.20

1.0 2.42

1.1 2.66

1.2 2.92

1.3 3.19

1.4 3.47

1.5 3.75

1.6 4.05

1.7 4.36

1.8 4.67

1.9 4.98

2.0 5.30

2.1 5.63

2.2 5.97

2.3 6.32

2.4 6.68

2.5 7.06

2.6 7.46

2.7 7.89

2.8 8.34

2.9 8.83

3.0 9.35

3.1 9.92

3.2 10.52

3.3 11.16

3.4 11.85

3.5 12.51

3.6 13.23

3.7 13.98

3.8 14.74

3.9 15.49

4.0 16.23

4.1 16.91

4.2 17.51

4.3 18.00

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Setting

6.0

Setting

-value

Térfogatáram diagramok, DN 40

LENO™ MSV-BD DN 40

/h]

Flow [m

Szelep karakterisztika

0 1.0 2.0 3.0 4.0 5.0

Beállítás kv-érték

0.0 1.06

0.1 1.21

0.2 1.38

0.3 1.56

0.4 1.76

0.5 1.97

0.6 2.20

0.7 2.43

0.8 2.68

0.9 2.93

1.0 3.19

1.1 3.46

1.2 3.73

1.3 4.01

1.4 4.29

1.5 4.58

1.6 4.87

1.7 5.17

1.8 5.47

1.9 5.78

2.0 6.09

2.1 6.41

2.2 6.74

2.3 7.09

2.4 7.44

2.5 7.80

2.6 8.18

2.7 8.58

2.8 9.00

2.9 9.44

3.0 9.90

3.1 10.38

3.2 10.89

3.3 11.43

3.4 12.00

3.5 12.60

3.6 13.22

3.7 13.88

3.8 14.56

3.9 15.28

4.0 16.02

4.1 16.79

4.2 17.57

4.3 18.38

4.4 19.19

4.5 20.02

4.6 20.82

4.7 21.61

4.8 22.38

4.9 23.12

5.0 23.81

5.1 24.44

5.2 25.00

5.3 25.46

5.4 25.80

5.5 26.00

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Setting

7.0

Setting

-value

Térfogatáram diagramok, DN 50

LENO™ MSV-BD DN 50

/h]

Flow [m

Szelep karakterisztika

0 1.0 2.0 3.0 4.0 5.0 6.0

Beállítás kv-érték

0.0 1.74

0.1 2.03

0.2 2.28

0.3 2.51

0.4 2.73

0.5 2.95

0.6 3.16

0.7 3.38

0.8 3.61

0.9 3.85

1.0 4.10

1.1 4.37

1.2 4.65

1.3 4.95

1.4 5.26

1.5 5.59

1.6 5.93

1.7 6.28

1.8 6.64

1.9 7.01

2.0 7.39

2.1 7.78

2.2 8.17

2.3 8.56

2.4 8.96

2.5 9.36

2.6 9.76

2.7 10.17

2.8 10.58

2.9 10.99

3.0 11.41

3.1 11.84

3.2 12.27

3.3 12.71

3.4 13.16

3.5 13.62

3.6 14.10

3.7 14.60

3.8 15.12

3.9 15.66

4.0 16.23

4.1 16.84

4.2 17.47

4.3 18.14

4.4 18.84

4.5 19.59

4.6 20.38

4.7 21.21

4.8 22.08

4.9 23.00

5.0 23.96

5.1 24.96

5.2 26.00

5.3 27.07

5.4 28.17

5.5 29.30

5.6 30.44

5.7 31.64

5.8 32.83

5.9 34.01

6.0 35.14

6.1 36.23

6.2 37.24

6.3 38.14

6.4 38.93

6.5 39.56

6.6 40.00

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Méretek

a a

MSV-B D Méret

003Z4000 DN 15 LF G ½ 65 92 27 003Z4001 DN 15 G ½ 65 92 27 003Z4002 DN 20 G ¾ 75 95 32 003Z4003 DN 25 G 1 85 98 41 003Z4004 DN 32 G 1¼ 98 121 50 003Z4005 DN 40 G 1½ 100 125 55 003Z4006 DN 50 G 2 13 0 129 67

003Z4100 DN 15 LF G ¾ A 70 92 - 003Z4101 DN 15 G ¾ 70 92 - 003Z410 2 DN 20 G 1 A 75 95 -

Menet ISO 228-1

(mm)

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Ajánlati specifikáció

A LENO™ MSV-BD szelep használható fűtési és hűtési rendszerek.

Jellemzők LENO™ MSV-B D

Beszabályozás / üzembe helyezés •

Előbeállítás •

Fix mérőperem

Öntömítő vizsgálódugasz •

Több oldalról látható számskála •

Elzárási funkció (gömbcsap) •

Ürítés / töltés •

Ürítés / töltés a szelep mindkét oldalán •

Eltávolítható kézikerék •

Zárt állapot kijelzés •

Imbuszkulcs gömbcsaphoz •

Párhuzamos vizsgálódugasz •

360 °-ban elfordítható mérőhely (ürítő csap és vizsgálódugasz) •

Az előbeállítási értékek felülről és a szelep minden oldaláról láthatók. Az előbeállítást a kézikerék lenyomásával rögzítjük. Rögzített helyzetben az elzárási funkció az előbeállítás módosítása nélkül használható. A kézikerék rögzítése a zöld billentyűvel, vagy egy 3 mm-es imbuszkulccsal oldható fel. Az előbeállítás nem szándékos változtatásának megakadályozására, a beállító kézikerék egy kábelrögzítő használatával leplombálható.

A rendszer a gömbcsap mindkét oldalán leereszthető és feltölthető.

A külső menetes szelepek DN 15 és DN 20 méretűek és illeszkednek az összes szabványos Danfoss szerelvényhez. A DN 15 méretű szelep, a DIN V 3838 szerinti Euro-kónuszos menettel rendelkezik.

A LENO™ MSV-BD szelep az ISO 5208 szabvány szerinti „A” szivárgási osztályba tartozik, a golyósszelep 100%-ban tömör.

A LENO™ MSV-BD mérési pontossága 8%, a max. beállítás 25 százalékáig. A pontosság a BS 7350 a szabvány szerint: 1990

A mérőkészülékeket 3 mm-átmérőjű mérőtűkkel kell ellátni. A PFM 1000 mérőkészülékek rendelkeznek az összes lényeges szelepadattal.

Szelepméretek ...............DN 15 (LF) – DN 50

Névleges nyomás .........................PN20

Próbanyomás ............................30 bar

Üzemi hőmérséklet .............. -20°C to 120°C

Működési terület ......... 10-100% hodnoty kvs

A szeleptest DZR sárgarézből készül. A szelepgolyó krómozott sárgarézből készül. Az O-gyűrűk EPDM gumiból készülnek.

Adatlap Kézi beszabályozó szelep LENO™ MSV-BD

Danfoss LENO MSV-BD Data sheet [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
