Tehnički podaci

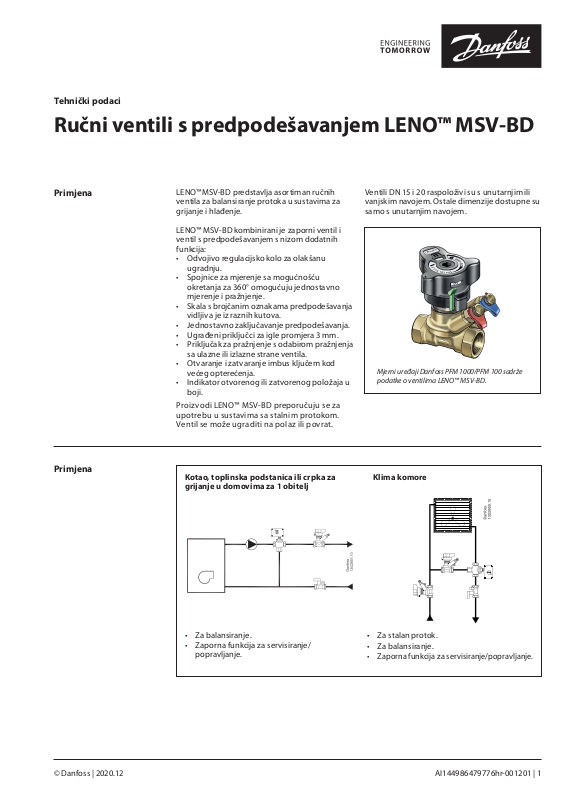

Ručni ventili s predpodešavanjem LENO™ MSV-BD

Primjena

LENO™MSV-BD predstavlja asortiman ručnih ventila za balansiranje protoka u sustavima za grijanje i hlađenje.

LENO™ MSV-BD kombinirani je zaporni ventil i ventil s predpodešavanjem s nizom dodatnih funkcija:

• Odvojivo regulacijsko kolo za olakšanu ugradnju.

• Spojnice za mjerenje sa mogućnošću okretanja za 360° omogućuju jednostavno mjerenje i pražnjenje.

• Skala s brojčanim oznakama predpodešavanja vidljiva je iz raznih kutova.

• Jednostavno zaključavanje predpodešavanja.

• Ugrađeni priključci za igle promjera 3 mm.

• Priključak za pražnjenje s odabirom pražnjenja sa ulazne ili izlazne strane ventila.

• Otvaranje i zatvaranje imbus ključem kod većeg opterećenja.

• Indikator otvorenog ili zatvorenog položaja u boji.

Proizvodi LENO™ MSV-BD preporučuju se za upotrebu u sustavima sa stalnim protokom. Ventil se može ugraditi na polaz ili povrat.

Ventili DN 15 i 20 raspoloživi su s unutarnjim ili vanjskim navojem. Ostale dimenzije dostupne su samo s unutarnjim navojem.

Mjerni uređaji Danfoss PFM 1000/PFM 100 sadrže podatke o ventilima LENO™ MSV-BD.

Primjena

Kotao, toplinska podstanica ili crpka za grijanje u domovima za 1 obitelj

• Za balansiranje.

• Zaporna funkcija za servisiranje/ popravljanje.

Klima komore

• Za stalan protok.

• Za balansiranje.

•

Zaporna funkcija za servisiranje/popravljanje.

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Primjena

Ventilacijski konvektori Jednocijevni sustav

• Za provjeru protoka.

• Zaporna funkcija za servisiranje/ popravljanje.

SUSTAVI ZA VRUĆU VODU U KUĆANSTVIM A:

Ovisno o lokalni m zakonima može se koristiti u uređa jima za vruću vodu u kućanstv ima.

• Za balansiranje.

• Zaporna funkcija za servisiranje/ popravljanje.

Naručivanje

LENO™ MSV-BD ventil s unutarnjim navojem

Tip Materijal

Mesing otporan

na koroziju

Veličina

(mm)

DN 15 LF 2.5 ½" 1 003Z4000

DN 15 3.0 ½" 1 003Z4001 DN 20 6.0 ¾" 1 003Z4002

DN 25 9.5 1" 1 003Z4003 DN 32 18 1¼" 1 003Z4004 DN 40 26 1½" 1 003Z4005 DN 50 40 2" 1 003Z4006

(m3/h)

Spoj Količina Šifra

LENO™ MSV-BD ventil s vanjskim navojem

Tip Materijal

Mesing otporan

na koroziju

Veličina

(mm)

DN 15 LF 2.5 G ¾ A

DN 15 3.0 G ¾ A DN 20 6.0 G 1 A 003Z4102

(m3/h)

LENO™ MSV-BD/S komplet

Tip Materijal

Mesing otporan

na koroziju

Mesing otporan na koroziju

Eurokonus DIN V 3838

Protok pražnjenja mjeren je pri 1 baru statičkog tlaka i 0,1 baru diferencijalnog tlaka.

Veličina

(mm)

DN 15 3.0 281 ½" 003 Z4051 DN 20 6.0 277 ¾" 003Z4052

DN 25 9.5 316 1" 003Z4053 DN 32 18 305 1¼" 003Z4054 DN 40 26 208 1½" 003Z4055 DN 50 40 308 2" 003Z4056

(m3/h)

Protok

pražnjenja ³

(l/h)

Spoj Šifra

003Z4101

)

Spoj Šifra

003Z4100

2 | AI144986479776hr-001201 © Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Dodatna oprema

Tip Šifra

Standardni testni priključci, 2 kom. 003Z4662 Testni priključci za mjerenje, 53 mm, crveni i plavi 003Z3946 Regulacijsko kolo 003Z4652 Priključak za pražnjenje, navoj ½” 003Z4096 Priključak za pražnjenje, navoj ¾” 003Z4097 Instrument za mjerenje protoka PFM 1000 (10 bara) 003Z8260 Instrument za mjerenje protoka PFM 1000 (20 bara) 00 3Z8261 Identifikacijske naljepnice i trake, 10 kom. 003Z4660 MSV-BD izolacija, DN 15 003Z 4781 MSV-BD izolacija, DN 20 003Z478 2 MSV-BD izolacija, DN 25 003Z4783 MSV-BD izolacija, DN 32 003Z478 4 MSV-BD izolacija, DN 40 003Z478 5 MSV-BD izolacija, DN 50 003Z478 6

Kompresijske spojnice za ventile s vanjskim navojem

Cijev

(mm)

12 x 1.1 G ¾ 013G 4150

12 x 2 G ¾ 013G 4152 013G 4182 13 x 2 G ¾ 013G 4153

14 x 2 G ¾ 013G 4154 013G 4184 15 x 1.7 G ¾ 013G 4165 15 x 2.5 G ¾ 013 G4155 013G418 5 16 x 1.5 G ¾ 013G4157

16 x 2 G ¾ 013G 4156 013G 4186

16 x 2.25 G ¾ 013G 4187

17 x 2 G ¾ 013G 4162

18 x 2 G ¾ 013G 4158 013G 4188

18 x 2.5 G ¾ 013 G4159

20 x 2 G ¾ 013G 4160 013G 4190

20 x 2.5 G ¾ 013G4161 0 13G4191

Navoj ventila PEX spojnice, šifra Alupex spojnice, šifra

Kompresijske spojnice za ventile s vanjskim navojem

Cijevi od čelika/bakra Dimenzije Šifra

G ¾ x 15 013 G4125 G ¾ x 16 013G4126 G ¾ x 18 013 G4128

G 1 x 18 0 13U0134 G 1 x 22 013U 0135

AI144986479776hr-001201 | 3© Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

5 4 3 2 1

Konstrukcija

Materijali i dijelovi u dodiru s vodom

Tijelo ventila Mesing otporan na koroziju

Okrugla prstenasta brtva EPDM

Kugla

Brtvena kugla Teflon

Prevučeno slojem mesinga/

kroma

1. Tijelo ventila

2. Dosjed kugle

3. Kugla

4. Mehanizam za predpodešavanje

5. Potporni vijak

6. Okrugla prstenasta brtva

7. Zaporni mehanizam

8. Okrugla prstenasta brtva

9. Okrugla prstenasta brtva

10. Okrugla prstenasta brtva

11. Sigurnosni prsten (zaštićen od korozije)

12. Opruga

13. Vrh ventila

14. Vreteno

15. Okrugla prstenasta brtva

16. Blokada okretanja

17. Glava vretena

18. Sigurnosni prsten, zaštićen od korozije

19. Trake, 2 kom.

20. Crijevni priključak

21. Zaustavni čep

22. Zaporni čep

Tehnički podaci

Ugradnja

Maks. statički radni tlak 20 bar

Statički ispitni tlak 30 bar

Maks. diferencijalni tlak preko ventila 2.5 bar (250 kPa)

Maks. temperatura protoka 120 °C

Min. temperatura -20 °C

Tekućine za hlađenje Etilen glikol/propilen glikol i HYCOOL (mak s. 30 %)

Prije ugradnje ventila instalater mora provjeriti je li sustav cijevi čist te:

1. može li se ventil zakrenuti za 360 stupnjeva (ako se upotrebljava cijev s navojem),

2. je li ventil ugrađen u smjeru koji pokazuje strelica za protok.

Uklanjanje regulacijskog kola

1. Postavite regulacijsko kolo na 0.0.

2. Otpustite blokadu postavke (zelena).

15 86/67

20 89/69

25 91/71

32 118 /8 4

40 118 /84

50 124/9 0

R1/R 2

3. Odvrnite spojnu maticu.

Kalibracija regulacijskog kola

Prije ponovnog pričvršćivanja provjerite je li regulacijsko kolo postavljeno na 0.0.

Za ventile DN 15 - 20 s vanjskim navojem

Danfoss nudi potpun asortiman kompresijskih spojnica za čelične, bakrene i PEX cijevi.

(mm)

4 | AI144986479776hr-001201 © Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Zatvaranje

Pražnjenje

Za zatvaranje ventila potrebno je pritisnuti regulacijsko kolo prema dolje.

Sustav zatvaranja sadrži kuglastu slavinu koju je potrebno okrenuti samo za 90 stupnjeva da bi se ventil potpuno zatvorio.

Indikator prikazuje trenutačnu postavku:

• crveno = zatvoreno

• bijelo = otvoreno

Napomena! Odvodni je priključak dodatna oprema i mora se posebno kupiti.

Radi lakšeg rukovanja ispusni ventil može se zakrenuti za 360 stupnjeva.

Drenaža cijevi sustava može se provesti selektivno. Kada je crveni testni čep otvoren, cijev ulaza ventila je ispražnjena. Otvaranje plavog testnog čepa ispraznit će cijev na strani izlaza ventila. Vijak za zaštitu od otpuštanja testnih čepova nalazi se između testnih čepova ventila.

Postavljanje i brtvljenje

Ventil ima funkciju predpodešavanja za postavljanje/prilagođavanje skala protoka.

Postavljanje željenog protoka vrši se u 5 koraka:

1. U otvorenom položaju, otpustite blokadu pomoću zelene poluge ili imbus ključa veličine 3 mm.

2. Regulacijsko kolo automatski iskače.

3. Sada možete postaviti izračunatu vrijednost.

4. Postavka je zaključana kada se regulacijsko kolo pritisne prema dolje i začuje se “klik”.

5. Postavka se može zaštititi pomoću trake, kao što je prikazano na slici.

AI144986479776hr-001201 | 5© Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%

Mjerenje

Točnost mjerenja

Protok kroz ventil LENO™ MSV-BD može se mjeriti pomoću uređaja Danfoss PFM 1000 ili mjernih instrumenata drugih proizvođača. Ventil LENO™ MSV-BD sadrži dva testna priključka za igle promjera 3 mm. Dvostruki nosač korisniku omogućuje istodobno spajanje obje igle.

Postupak mjerenja protoka:

1. Odaberite mjerenje protoka.

2. Odaberite vrstu ventila.

3. Odaberite tip i dimenzije ventila.

4. Unesite vrijednost predpodešavanja.

5. Spojite ventil i uređaj.

6. Izvršite kalibraciju statičkog tlaka.

7. Izmjerite protok.

kv u %

Kv signal

Odstupanje od izmjerene vrijednosti

% od maks. vrijednosti postavke

LENO™ MSV-BD vrlo je precizan, zahvaljujući odvojenim funkcijama za predpodešavanje i zatvaranje.

Ventil se može montirati bilo gdje u sustavu (u blizini T-dijelova, koljena, crpki itd.) jer na njega ne utječe turbulencija ni u kojem položaju ili instalaciji.

Crvena crta označava 25 % od maks. protoka. Prema standardu BS7350:1990, nazivne

vrijednosti protoka moraju biti unutar sljedećih vrijednosti: ± 18 % u 25 % otvorenom položaju ± 10 % u potpuno otvorenom položaju

Vrijednosti kv signala upotrebljavaju se za mjerne uređaje koji nisu proizvodi tvrtke Danfoss. Uređaj Danfoss PFM 1000 sadrži sve podatke u memoriji i upotrebljava sljedeću formulu:

∆P

= ∆P

val

sig

(

v-sig

)

v-val

∆p preko mjernih priključaka (kv-sig) i ∆p preko ventila (kv-val) nije isti zbog utjecaja turbulencije na mjerenje tlaka.

6 | AI144986479776hr-001201 © Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Vrijednosti Kv-signala

Postavka DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50

0.0 0.07 0.10 0.12 0.34 0.51 1.05 1.75

0.1 0.08 0. 11 0.16 0.44 0.73 1.2 0 2.01

0.2 0.09 0 .12 0.20 0. 53 0.92 1. 36 2.25

0.3 0 .11 0.13 0.26 0. 61 1.10 1. 55 2.47

0.4 0 .12 0.14 0.32 0.67 1.26 1. 74 2.69

0.5 0 .13 0.16 0.38 0.73 1.43 1.95 2.91

0.6 0.15 0.19 0.45 0.79 1. 60 2.17 3.12

0.7 0.16 0. 21 0.53 0.84 1. 78 2.40 3.35

0.8 0 .17 0 .24 0.60 0.90 1.97 2.64 3.58

0.9 0 .19 0.26 0. 67 0.95 2.18 2.88 3.82

1.0 0. 20 0.29 0. 74 1.01 2.39 3.13 4.07

1.1 0.21 0.32 0.82 1.08 2.62 3.39 4.33

1.2 0. 23 0.34 0.89 1.14 2.87 3.64 4.60

1.3 0. 25 0.37 0.96 1. 22 3 .12 3.90 4.89

1.4 0.27 0.40 1.03 1.2 9 3.38 4 .16 5.18

1.5 0. 30 0.44 1.09 1.37 3.64 4.43 5.49

1.6 0 .32 0.47 1.16 1.4 6 3.92 4.69 5.80

1.7 0.35 0.51 1. 23 1. 55 4 .19 4.96 6.13

1.8 0.37 0.54 1. 30 1.6 5 4.48 5.24 6.46

1.9 0.40 0.58 1. 38 1.75 4.76 5.51 6.80

2.0 0.43 0 .61 1.45 1. 85 5.05 5.80 7.14

2.1 0.46 0.65 1.53 1.96 5. 35 6.08 7.49

2.2 0.49 0.69 1.61 2.07 5.65 6.38 7. 84

2.3 0.52 0.73 1.69 2 .18 5.96 6.68 8 .19

2.4 0.56 0.77 1. 78 2.29 6.27 6.99 8.55

2.5 0.59 0.80 1.87 2.41 6.60 7. 30 8.91

2.6 0.62 0.85 1.97 2.53 6.94 7.63 9.27

2.7 0.66 0.89 2.07 2.65 7.29 7. 98 9.64

2.8 0.69 0.93 2 .17 2.77 7. 67 8.33 10.00

2.9 0.73 0.97 2.29 2.89 8.06 8.70 10.37

3.0 0.76 1. 01 2.40 3. 01 8.48 9.08 10.74

3.1 0.80 1.0 4 2.52 3 .13 8.92 9.48 11 .11

3.2 0.83 1. 08 2.65 3.25 9. 38 9.90 11. 49

3.3 0.87 1.12 2.78 3. 37 9.87 10. 33 11. 88

3.4 0.90 1.16 2.91 3.49 10.38 10.79 12. 27

3.5 0.94 1.20 3.05 3.62 10.91 11. 26 12.67

3.6 0.97 1.25 3.19 3.74 11. 46 11.74 13.0 9

3.7 1.01 1. 30 3.33 3.87 12. 02 12. 25 13. 51

3.8 1.0 6 1.35 3.47 4.00 12 .58 12 .77 13.95

3.9 1.10 1.41 3. 61 4 .13 13.12 13 .30 14 .41

4.0 1.14 1.47 3.75 4.26 13 .64 13.8 5 14. 88

4.1 1.18 1. 53 3.89 4. 39 14 .12 14. 41 15.38

4.2 1.23 1.59 4.02 4. 53 14. 52 14.98 15. 89

4.3 1.27 1.66 4.15 4.68 14.8 4 15.55 16 .44

4.4 1.31 1.73 4.28 4.82 16.13 17.0 0

4.5 1.35 1.81 4.40 4.98 16.69 17. 59

4.6 1.39 1.91 4. 52 5.13 17. 25 18 .21

4.7 1.43 2.00 4.62 5.29 17. 80 18 .86

4.8 1.47 2.08 4.72 5.46 18. 32 19. 54

4.9 1. 51 2.16 4.82 5.64 18. 80 20.24 5-0 1.54 2.23 4.90 5.81 19.25 20.97

5.1 1.6 0 2.30 4.97 6.00 19.65 21.7 3

5.2 1.6 6 2.36 5.04 6.19 19.9 8 22. 51

5.3 1.7 2

2.41 6.38 20.24 23.30

5.4 1.79 2.46 6.57 20.41 24.12

5.5 1.87 2.50 6.77 20.48 24.94

5.6 1.93 2.54 6.96 25.76

5.7 1.99 2.57 7.15 26.58

5.8 2.04 7.3 4 27. 38

5.9 2.09 7.52 28.16

6.0 2.14 7.69 28.90

6.1 2 .18 7. 85 29.59

6.2 2.22 7.9 8 30.21

6.3 2.26 30.74

6.4 31.17

6.5 31.47

6.6 31.61

AI144986479776hr-001201 | 7© Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Leno™ MSV-BD

Dimenzije i predpodešavanje ventila

∆p

∆pi Pad tlaka preko venti la LENO™ MSV-BD ∆pm Pad tlaka pre ko ventila

Primjer

Zadano:

Maks. protok kroz cijev Q ..............................2.0 m3/h

∆pr ..............................................................................15 kPa

∆pa ..............................................................................45 kPa

∆pm .............................................................................10 kPa

∆pi ...............................................................∆pa - ∆pv - ∆p

∆pi = 45 kPa - 15 kPa - 10KPa = 20 kPa

Ispravnu veličinu ventila i predpodešavanja pronađite u dijagramima veličina i protoka, na str 9.

Q = 2.0 m3/h i ∆pi = 20 kPa

∆p

∆pr Potreb ni tlak za usponski vod ∆pa R aspoloživi tlak za usponski vo d

∆p

Postavka se može izračunati i sljedećom formulom:

kv =

Q[m3/h]

√∆pi [bar] √0.20

2.0

= 4.5 m3/h

8 | AI144986479776hr-001201 © Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Dimenzioniranje

Faktori korekcije

Srednji: Faktori korekcije, postotak etilen glikola/propilen glikola (maks. 30 %)

Tem p.

°C

-40.0 1) 1) 1) 1) 0.89 0.88

-17. 8 1) 1) 0.93 0.91 0.90 0.89 0.86

4.4 0.95 0.95 0.93 0.92 0.91 0.9 0 0.87

26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88

48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90

71.1 0.98 0.98 0.96 0.95 0.94 0.94 0.95

93.3 1.0 0 0.99 0.97 0.96 0.95 0.95 0.92

115 .6

Ispod točke smr zavanja

Iznad vrelišta

25 30 40 50 60 65 10 0

2) 2) 2) 2) 2) 2)

Protok, m3/h

Primjer

Potrebni protok .........................30 m3/h

Protok nakon korekcije . . . . . . . . . . 30 x 0.95 = 28 m3/h

AI144986479776hr-001201 | 9© Danfoss | 2020.12

0.94

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

2.5

-value

Setting

Dijagrami protoka, DN 15 LF

LENO™ MSV-BD DN 15 LF

/h]

Flow [m

Karakteristike protoka

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0 6.0

Setting

Postavka

0.0 0.07

0.1 0.08

0.2 0.09

0.3 0.11

0.4 0.12

0.5 0.13

0.6 0.15

0.7 0.16

0.8 0.17

0.9 0.19

1.0 0.20

1.1 0.22

1.2 0.23

1.3 0.25

1.4 0.28

1.5 0.30

1.6 0.32

1.7 0.35

1.8 0.38

1.9 0.41

2.0 0.44

2.1 0.47

2.2 0.50

2.3 0.53

2.4 0.56

2.5 0.60

2.6 0.63

2.7 0.67

2.8 0.71

2.9 0.74

3.0 0.78

3.1 0.82

3.2 0.86

3.3 0.89

3.4 0.93

3.5 0.97

3.6 1.01

3.7 1.05

3.8 1.10

3.9 1.15

4.0 1.19

4.1 1.24

4.2 1.29

4.3 1.33

4.4 1.38

4.5 1.43

4.6 1.48

4.7 1.52

4.8 1.56

4.9 1.61

5.0 1.65

5.1 1.72

5.2 1.78

5.3 1.86

5.4 1.94

5.5 2.03

5.6 2.10

5.7 2.17

5.8 2.23

5.9 2.30

6.0 2.36

6.1 2.42

6.2 2.47

6.3 2.53

Vrijednost kv

10 | AI144986479776hr-001201 © Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

6.0

3.5

Setting

-value

Dijagrami protoka, DN 15

LENO™ MSV-BD DN 15

/h]

Flow [m

Karakteristike protoka

3.0

2.5

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0

Setting

Postavka

Vrijednost kv

0.0 0.10

0.1 0.11

0.2 0.12

0.3 0.13

0.4 0.14

0.5 0.16

0.6 0.19

0.7 0.21

0.8 0.24

0.9 0.27

1.0 0.29

1.1 0.32

1.2 0.35

1.3 0.38

1.4 0.41

1.5 0.44

1.6 0.48

1.7 0.51

1.8 0.55

1.9 0.59

2.0 0.63

2.1 0.67

2.2 0.71

2.3 0.75

2.4 0.80

2.5 0.84

2.6 0.88

2.7 0.93

2.8 0.97

2.9 1.02

3.0 1.06

3.1 1.10

3.2 1.14

3.3 1.19

3.4 1.23

3.5 1.28

3.6 1.34

3.7 1.40

3.8 1.46

3.9 1.52

4.0 1.59

4.1 1.66

4.2 1.74

4.3 1.82

4.4 1.91

4.5 2.00

4.6 2.12

4.7 2.23

4.8 2.33

4.9 2.43

5.0 2.53

5.1 2.61

5.2 2.70

5.3 2.77

5.4 2.84

5.5 2.90

5.6 2.95

5.7 3.00

AI144986479776hr-001201 | 11© Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Setting

-value

6.0

7.0

Dijagrami protoka, DN 20

LENO™ MSV-BD DN 20

/h]

Flow [m

Karakteristike protoka

6.0

5.0

4.0

3.0

2.0

1.0

0 1.0 2.0 3.0 4.0 5.0

Setting

Postavka

0.0 0.13

0.1 0.15

0.2 0.19

0.3 0.24

0.4 0.30

0.5 0.37

0.6 0.45

0.7 0.53

0.8 0.61

0.9 0.68

1.0 0.76

1.1 0.84

1.2 0.92

1.3 0.99

1.4 1.06

1.5 1.13

1.6 1.21

1.7 1.28

1.8 1.35

1.9 1.43

2.0 1.50

2.1 1.59

2.2 1.67

2.3 1.76

2.4 1.86

2.5 1.96

2.6 2.07

2.7 2.19

2.8 2.31

2.9 2.44

3.0 2.58

3.1 2.72

3.2 2.87

3.3 3.03

3.4 3.19

3.5 3.36

3.6 3.53

3.7 3.70

3.8 3.87

3.9 4.05

4.0 4.23

4.1 4.40

4.2 4.58

4.3 4.75

4.4 4.91

4.5 5.07

4.6 5.22

4.7 5.37

4.8 5.51

4.9 5.64

5.0 5.77

5.1 5.88

5.2 6.00

Vrijednost kv

12 | AI144986479776hr-001201 © Danfoss | 2020.12

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Setting

-value

Dijagrami protoka, DN 25

LENO™ MSV-BD DN 25

/h]

Flow [m

Karakteristike protoka

0 1.0 2.0 3.0 4.0 5.0 6.0

Postavka

Vrijednost kv

0.0 0.33

0.1 0.44

0.2 0.53

0.3 0.61

0.4 0.68

0.5 0.74

0.6 0.79

0.7 0.85

0.8 0.91

0.9 0.96

1.0 1.03

1.1 1.09

1.2 1.16

1.3 1.24

1.4 1.32

1.5 1.41

1.6 1.50

1.7 1.60

1.8 1.70

1.9 1.80

2.0 1.91

2.1 2.03

2.2 2.15

2.3 2.26

2.4 2.39

2.5 2.51

2.6 2.64

2.7 2.76

2.8 2.89

2.9 3.02

3.0 3.15

3.1 3.28

3.2 3.41

3.3 3.54

3.4 3.68

3.5 3.81

3.6 3.95

3.7 4.09

3.8 4.24

3.9 4.39

4.0 4.55

4.1 4.71

4.2 4.88

4.3 5.05

4.4 5.23

4.5 5.42

4.6 5.62

4.7 5.83

4.8 6.05

4.9 6.27

5.0 6.51

5.1 6.75

5.2 7.00

5.3 7.26

5.4 7.53

5.5 7.80

5.6 8.06

5.7 8.33

5.8 8.59

5.9 8.84

6.0 9.08

6.1 9.30

6.2 9.50

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Setting

-value

Dijagrami protoka, DN 32

LENO™ MSV-BD DN 32

/h]

Flow [m

Karakteristike protoka

0 1.0 2.0 3.0 4.0

Setting

Postavka

Vrijednost kv

0.0 0.50

0.1 0.75

0.2 0.95

0.3 1.13

0.4 1.29

0.5 1.45

0.6 1.62

0.7 1.80

0.8 1.99

0.9 2.20

1.0 2.42

1.1 2.66

1.2 2.92

1.3 3.19

1.4 3.47

1.5 3.75

1.6 4.05

1.7 4.36

1.8 4.67

1.9 4.98

2.0 5.30

2.1 5.63

2.2 5.97

2.3 6.32

2.4 6.68

2.5 7.06

2.6 7.46

2.7 7.89

2.8 8.34

2.9 8.83

3.0 9.35

3.1 9.92

3.2 10.52

3.3 11.16

3.4 11.85

3.5 12.51

3.6 13.23

3.7 13.98

3.8 14.74

3.9 15.49

4.0 16.23

4.1 16.91

4.2 17.51

4.3 18.00

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Setting

6.0

Setting

-value

Dijagrami protoka, DN 40

LENO™ MSV-BD DN 40

/h]

Flow [m

Karakteristike protoka

0 1.0 2.0 3.0 4.0 5.0

Postavka

Vrijednost kv

0.0 1.06

0.1 1.21

0.2 1.38

0.3 1.56

0.4 1.76

0.5 1.97

0.6 2.20

0.7 2.43

0.8 2.68

0.9 2.93

1.0 3.19

1.1 3.46

1.2 3.73

1.3 4.01

1.4 4.29

1.5 4.58

1.6 4.87

1.7 5.17

1.8 5.47

1.9 5.78

2.0 6.09

2.1 6.41

2.2 6.74

2.3 7.09

2.4 7.44

2.5 7.80

2.6 8.18

2.7 8.58

2.8 9.00

2.9 9.44

3.0 9.90

3.1 10.38

3.2 10.89

3.3 11.43

3.4 12.00

3.5 12.60

3.6 13.22

3.7 13.88

3.8 14.56

3.9 15.28

4.0 16.02

4.1 16.79

4.2 17.57

4.3 18.38

4.4 19.19

4.5 20.02

4.6 20.82

4.7 21.61

4.8 22.38

4.9 23.12

5.0 23.81

5.1 24.44

5.2 25.00

5.3 25.46

5.4 25.80

5.5 26.00

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Setting

7.0

Setting

-value

Dijagrami protoka, DN 50

LENO™ MSV-BD DN 50

/h]

Flow [m

Karakteristike protoka

0 1.0 2.0 3.0 4.0 5.0 6.0

Postavka

Vrijednost kv

0.0 1.74

0.1 2.03

0.2 2.28

0.3 2.51

0.4 2.73

0.5 2.95

0.6 3.16

0.7 3.38

0.8 3.61

0.9 3.85

1.0 4.10

1.1 4.37

1.2 4.65

1.3 4.95

1.4 5.26

1.5 5.59

1.6 5.93

1.7 6.28

1.8 6.64

1.9 7.01

2.0 7.39

2.1 7.78

2.2 8.17

2.3 8.56

2.4 8.96

2.5 9.36

2.6 9.76

2.7 10.17

2.8 10.58

2.9 10.99

3.0 11.41

3.1 11.84

3.2 12.27

3.3 12.71

3.4 13.16

3.5 13.62

3.6 14.10

3.7 14.60

3.8 15.12

3.9 15.66

4.0 16.23

4.1 16.84

4.2 17.47

4.3 18.14

4.4 18.84

4.5 19.59

4.6 20.38

4.7 21.21

4.8 22.08

4.9 23.00

5.0 23.96

5.1 24.96

5.2 26.00

5.3 27.07

5.4 28.17

5.5 29.30

5.6 30.44

5.7 31.64

5.8 32.83

5.9 34.01

6.0 35.14

6.1 36.23

6.2 37.24

6.3 38.14

6.4 38.93

6.5 39.56

6.6 40.00

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Dimenzije

a a

MSV-B D Veličina

003Z4000 DN 15 LF G ½ 65 92 27 003Z4001 DN 15 G ½ 65 92 27 003Z4002 DN 20 G ¾ 75 95 32 003Z4003 DN 25 G 1 85 98 41 003Z4004 DN 32 G 1¼ 98 121 50 003Z4005 DN 40 G 1½ 100 125 55 003Z4006 DN 50 G 2 130 12 9 67 003Z4100 DN 15 LF G ¾ A 70 92 - 003Z4101 DN 15 G ¾ 70 92 - 003Z4102 DN 20 G 1 A 75 95 -

Navoj ISO 228 -1

(mm)

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Specifikacija proizvoda

LENO™ MSV –BD može se upotrebljavati u sustavimaza grijanje i hlađenje.

Značajke LENO™ MSV-B D

Balansiranje/Puštanje u rad •

Predpodešavanje •

Fiksni otvor

Samobrtveći mjerni priključci •

Digitalna skala vidljiva s više strana •

Zaporna funkcija (kuglasta slavina) •

Pražnjenje/punjenje •

Pražnjenje/punjenje s obiju strana ventila •

Odvojivo regulacijsko kolo •

Indikator zatvorenosti •

Imbus za kuglastu slavinu •

Paralelni testni priključci •

Mjerni priključci koji se mogu zakrenuti za 360° (ispusna slavina i mjerni priključci) •

Vrijednosti predpodešavanja vidljive su na vrhu ventila i sa svih strana. Predpodešavanje se zaključava pritiskom na regulacijsko kolo. Kada je predpodešavanje zaključano, funkcija zatvaranja može se upotrebljavati bez utjecaja na predpodešavanje. Regulacijsko kolo otpušta se zelenom polugom ili imbus ključem veličine 3 mm. Da bi se spriječile neželjene promjene na predpodešavanju, regulacijsko kolo može se zaštititi trakom.

Sustav se može isprazniti i ispuniti na obje strane kuglastog ventila.

Izvedbe s vanjskim navojem raspoložive su u dimenzijama DN 15 i DN 20 i izrađuju se za standardne spojeve Danfoss. DN 15 konstruiran je uz upotrebu matice eurokonus, prema standardu DIN V 3838.

LENO™ MSV-BD ima stopu propusnosti A prema standardu ISO 5208, a kuglasta slavina ima čvrstoću 100 %.

LENO™ MSV-BD ima preciznost mjerenja od 8 % pri 25 % od maks. postavke. Točnost mjerenja prema BS 7350: 1990.

Mjerni uređaji moraju biti opremljeni mjernim iglama promjera 3 mm. Mjerni uređaji PFM 1000 sadrže sve potrebne podatke o ventilima.

Veličine ventila ...............DN 15 (LF) – DN 50

Klasa tlaka ................................PN20

Statički ispitni tlak ........................30 bar

Radna temperatura............... -20°C to 120°C

Područje rada ..... 10 – 100 % od vrijednosti kvs

Kućište ventila izrađeno je od mesinga otpornog na koroziju. Kugla je izrađena od kromiranog mesinga. O-prsteni su izrađeni od EPDM gume.

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

Danfos up Sv

Danfoss d.o.o.

Heating Segment • danf

Tehnički podaci Ručni ventili s predpodešavanjem LENO™ MSV-BD

s ne preuzima odgovornost za eventualne greške u katalogu, prospektima i ostalim tiskanim materijalima. Danfoss pridržava pravo izmjena na svojim proizvodima bez prethodnog

ozorenja. Ovo pravo odnosi se i na već naručene proizvode pod uvjetom da te izmjene ne mjenjaju već ugovorene speciﬁkacije.

i zaštitni znaci u ovom materijalu vlasništvo su (istim redoslijedom) odgovarajućih poduzeća Danfoss. Danfoss oznake su zaštitni žigovi poduzeća Danfoss A/S. Sva prava pridržana.

oss.hr • +385 1 606 4070 • E-mail: danfoss.hr@danfoss.com

Danfoss LENO MSV-BD Data sheet [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
