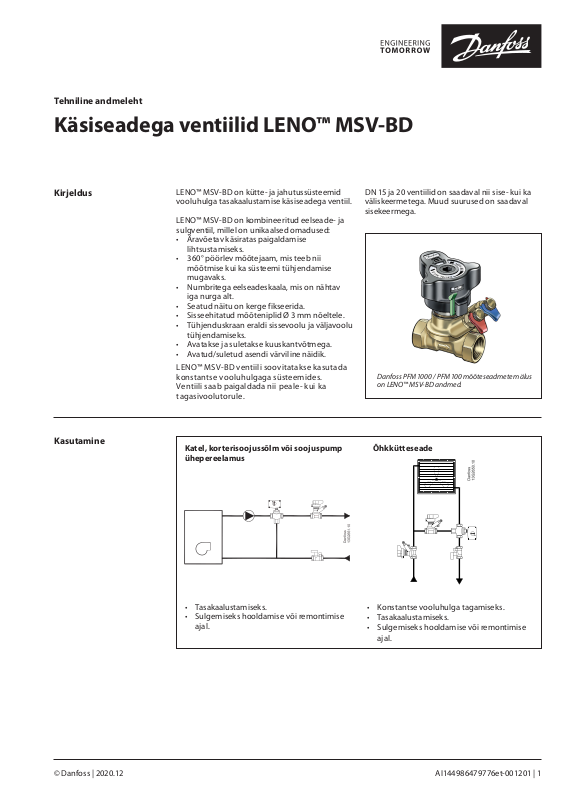

Tehniline andmeleht

Käsiseadega ventiilid LENO™ MSV-BD

Kirjeldus

Kasutamine

LENO™ MSV-BD on kütte- ja jahutussüsteemid vooluhulga tasakaalustamise käsiseadega ventiil.

LENO™ MSV-BD on kombineeritud eelseade- ja sulgventiil, millel on unikaalsed omadused:

• Äravõetav käsiratas paigaldamise lihtsustamiseks.

• 360° pöörlev mõõtejaam, mis teeb nii mõõtmise kui ka süsteemi tühjendamise mugavaks.

• Numbritega eelseadeskaala, mis on nähtav iga nurga alt.

• Seatud näitu on kerge fikseerida.

• Sisseehitatud mõõteniplid Ø 3 mm nõeltele.

• Tühjenduskraan eraldi sissevoolu ja väljavoolu tühjendamiseks.

• Avatakse ja suletakse kuuskantvõtmega.

• Avatud/suletud asendi värviline näidik.

LENO™ MSV-BD ventiili soovitatakse kasutada konstantse vooluhulgaga süsteemides. Ventiili saab paigaldada nii peale- kui ka tagasivoolutorule.

Katel, korterisoojussõlm või soojuspump ühepereelamus

DN 15 ja 20 ventiilid on saadaval nii sise- kui ka väliskeermetega. Muud suurused on saadaval sisekeermega.

Danfoss PFM 1000 / PFM 100 mõõteseadmete mälus on LENO™ MSV-BD andmed.

Õhkkütteseade

• Tasakaalustamiseks.

• Sulgemiseks hooldamise või remontimise ajal.

• Konstantse vooluhulga tagamiseks.

• Tasakaalustamiseks.

• Sulgemiseks hooldamise või remontimise ajal.

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Kasutamine

Jahutuskonvektorid (fan coil) Ühetorusüsteem

• Vooluhulga kontrollimiseks.

• Sulgemiseks hooldamise või remontimise ajal.

KODUMAJAPIDAMISTE SOOJAVEESÜSTEEMID: Olenevalt koh alikest õigusaktidest s aab seda kasutada kodumajap idamiste soojaveerakendustes.

• Tasakaalustamiseks.

• Sulgemiseks hooldamise või remontimise ajal.

Tellimine

LENO™ MSV-BD sisekeermega ventiilid

Tüüp Materjal

DZRmessing

Suurus

(mm)

DN 15 LF 2.5 ½" 1 003Z4000

DN 15 3.0 ½" 1 003Z4001 DN 20 6.0 ¾" 1 003Z4002

DN 25 9.5 1" 1 003Z4003 DN 32 18 1¼" 1 003Z4004 DN 40 26 1½" 1 003Z4005 DN 50 40 2" 1 003Z4006

(m3/h)

Ühendus Kogus Kood

LENO™ MSV-BD väliskeermega ventiilid

Tüüp Materjal

DZRmessing

Suurus

(mm)

DN 15 LF 2.5 G ¾ A

DN 15 3.0 G ¾ A DN 20 6.0 G 1 A 003Z4102

(m3/h)

LENO™ MSV-BD/S komplekt

Tüüp Materjal

DZRmessing

Korrosioonikindel messing

Eurocone DIN V 3838

Tühjenduse vooluhulka mõõdetakse staatilise rõhuga 1 bar ja diferentsiaalrõhuga 0,1 bar

Suurus

(mm)

DN 15 3.0 281 ½" 003 Z4051 DN 20 6.0 277 ¾" 003Z4052 DN 25 9.5 316 1" 003Z4053

DN 32 18 305 1¼" 003Z4 054 DN 40 26 208 1½" 003Z4055 DN 50 40 308 2" 003Z4056

(m3/h)

Äravool ³

(l/h)

)

Ühendus Kood

003Z4101

Ühendus Kood

003Z4100

2 | AI144986479776et-001201 © Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Lisavarustus

Tüüp Kood

Standardsed mõõteniplid, 2 tk 003Z4662 Mõõteniplid, 53 mm, punane ja sinine 003Z3946 Käepide 003Z4652 Tühjenduskraan, ½” keere 003Z4096 Tühjenduskraan, ¾” keere 003Z4097 Vooluhulga mõõteseade PFM 1000 (10 bar) 003Z8260 Vooluhulga mõõteseade PFM 1000 (20 bar) 00 3Z8261 Andmesedel ja ribad, 10 tk 003Z4660 MSV-BD isolatsioon, DN 15 003 Z4781 MSV-BD isolatsioon, DN 20 003Z 4782 MSV-BD isolatsioon, DN 25 003Z 4783 MSV-BD isolatsioon, DN 32 003Z4784 MSV-BD isolatsioon, DN 40 003Z 4785 MSV-BD isolatsioon, DN 50 003Z4786

Surveliitmikud väliskeermega ventiilidele

Tor u

(mm)

12 x 1.1 G ¾ 013G 4150

12 x 2 G ¾ 013G 4152 013G 4182 13 x 2 G ¾ 013G 4153

14 x 2 G ¾ 013G 4154 013G 4184 15 x 1.7 G ¾ 013G416 5 15 x 2.5 G ¾ 013G4155 013G4185 16 x 1.5 G ¾ 013G415 7

16 x 2 G ¾ 013G 4156 013G 4186

16 x 2.25 G ¾ 013G 4187

17 x 2 G ¾ 013G4162

18 x 2 G ¾ 013G 4158 013G 4188

18 x 2.5 G ¾ 013G4159

20 x 2 G ¾ 013G 4160 013G 4190

20 x 2.5 G ¾ 013G 4161 013G 4191

Ventiili keere PEX-liitmikud, kood

Liitmikud Alupex-torudele,

kood

Surveliitmikud väliskeermega ventiilidele

Teras- või vasktorud Mõõtmed Kood

G ¾ x 15 013 G4125 G ¾ x 16 013 G4126 G ¾ x 18 013 G4128

G 1 x 18 0 13U0134

G 1 x 22 013U 0135

AI144986479776et-001201 | 3© Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

5 4 3 2 1

Ehitus

Veega kokkupuutuvad materjalid ja osad

Ventiili kere DZR-messing

Rõngastihendid EPDM

Kuul Messing/kroomitud

Kuuli tihend Teflon

1. Ventiili kere

2. Kuuli tihend

3. Kuul

4. Hülss

5. Pingutuskruvi

6. Rõngastihend

7. Sulgurpuks

8. Rõngastihend

9. Rõngastihend

10. Rõngastihend

11. Lukustusrõngas (korrosioonikaitsega)

12. Vedru

13. Ventiili ülaosa

14. Spindel

15. Rõngastihend

16. Pöörlemistõke

17. Spindli pea

18. Lukustusrõngas, korrosioonikaitsega

19. Ribad, 2 tk

20. Voolikuühendus

21. Stoppkork

22. Sulgurkork

Tehnilised andmed

Paigaldamine

Suurim staatiline töörõhk 20 bar

Staatiline katserõhk 30 bar

Ventiili suurim diferentsiaalrõhk 2.5 bar (250 kPa)

Max voolu temperatuur 120 °C

Min temperatuur -20 °C

Jahutusvedelikud Etüleenglükool/propüleenglükool ja HYCOOL (max 30%)

Enne ventiili paigaldamist peab kontrollima, et torustik oleks puhas ja:

1. keermestatud toru kasutamisel peab olema võimalik ventiili 360 kraadi keerata

2. ventiili korpusel oleva noole suund peab ühtima voolu suunaga

Käepideme eemaldamine

1. Keerake käepide asendisse 0,0.

2. Vabastage seadelukk (roheline).

15 86/67

20 89/69

25 91/71

32 118/84

40 118/ 84

50 124/9 0

R1/R 2

(mm)

3. Keerake ülemutter lahti.

Käepideme kalibreerimine

Enne käepideme tagasipanekut veenduge, et käepide oleks asendis 0,0.

DN 15 - 20 väliskeermega ventiilidele pakub Danfoss laia valikut surveliitmikke ventiilide ühendamiseks teras-, vask- ja PEX-torudega.

4 | AI144986479776et-001201 © Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Sulgemine

Süsteemi tühjendamine

Ventiili sulgemiseks tuleb käepide alla vajutada. Sulgemisfunktsiooni täidab kuulkraan, mille

pööramine 90° võrra sulgeb ventiili täielikult. Seadistus on nähtav näidikuaknas:

• punane = suletud

• valge = avatud

Märkus! Äravooluühendus on lisatarvik ja tuleb osta eraldi.

Tühjenduskraani saab pöörata 360° ümber oma telje, mis teeb selle avamise lihtsaks.

Süsteemi torud saab tühjendada valikuliselt. Punase testkorgi avamisel tühjeneb klapi sisselasketoru. Sinise testkorgi avamisel tühjeneb klapi väljalasketoru. Testkorkide avamise kaitsekurvi asub klapi testkorkide vahel.

Seadistamine ja pitseerimine

Vooluhulga täpseks seadistamiseks on ventiilil sisseehitatud eelseadistusfunktsioon.

Nõutav vooluhulk seadistatakse 5 etapis:

1. Vabastage avatud asendis lukk rohelisest kangist või 3 mm kuuskantvõtmega.

2. Käepide tõuseb automaatselt üles.

3. Seejärel saate ventiili seadistada soovitud väärtusele

4. Seadistuse lukustamiseks suruge käepide alla, kuni see klõpsab kinni.

5. . Seadistuse võib pitseerida ribaga, nagu on joonisel näidatud.

AI144986479776et-001201 | 5© Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%

Mõõtmine

Mõõtmistäpsus

Ventiili LENO™ MSV-BD läbivat vooluhulka saab mõõta mõõteseadmega Danfoss PFM 1000 või teiste firmade mõõteseadmetega. LENO™ MSV-BD ventiilil on kaks Ø 3 mm nõeltele mõeldud mõõteniplit. Mõlemad nõelad saab ühendada korraga tänu kaksikkronsteinile.

Vooluhulga mõõtmine:

1. Valige vooluhulga mõõtmine.

2. Valige ventiili mark.

3. Valige ventiili tüüp ja suurus.

4. Sisestage eelseade väärtus.

5. Ühendage ventiil mõõteseadmega.

6. Kaliibrige staatiline rõhk.

7. Mõõtke vooluhulk.

Kv-signaal

Mõõteviga % kv-st

% max vooluhulgast

LENO™ MSV-BD on väga täpne tänu sellele, et seadistamine ja sulgemine toimuvad eraldi.

Klapi saab paigutada süsteemis mis tahes kohta (T-ühenduste, põlvühenduste, pumpade jm lähedale), kuna seda ei mõjuta seadistuste ega paigalduste turbulentsid.

Punane joon vastab 25%-le max vooluhulgast. Standardi BS7350:1990 järgi peab vooluhulk

jääma järgmistesse piiridesse: ±18%, kui avatud on 25% läbivooluavast ±10%, kui läbivooluava on täiesti avatud

Kv-signaali väärtusi kasutatakse mõõteseadmete korral, mida pole tootnud Danfoss. Kõik andmed on sisestatud mõõteseadme Danfoss PFM 1000 mällu. Väärtuste arvutamiseks kasutavad seadmed järgmist valemit.

∆P

val

= ∆P

v-sig

sig

(

v-val

)

Rõhu mõõtmisel esineva turbulentsi tõttu pole ∆p väärtus mõõteniplites (kv-sig) ja ∆p väärtus ventiilis (kv-val) sama.

6 | AI144986479776et-001201 © Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Kv-signaali väärtused

Seadistus DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50

0.0 0. 07 0.10 0 .12 0.34 0.51 1.05 1.75

0.1 0.08 0.11 0.16 0.44 0.73 1.20 2. 01

0.2 0.09 0 .12 0.20 0.53 0.92 1.36 2.25

0.3 0.11 0.13 0.26 0. 61 1.10 1.55 2.47

0.4 0.12 0.14 0.32 0.67 1. 26 1.74 2.69

0.5 0.13 0.16 0.38 0.73 1. 43 1.95 2.91

0.6 0.15 0.19 0.45 0.79 1.60 2 .17 3 .12

0.7 0.16 0. 21 0.53 0.84 1. 78 2.40 3.35

0.8 0.17 0.24 0.60 0.90 1.97 2.64 3.58

0.9 0.19 0.26 0.67 0.95 2.18 2.88 3.82

1.0 0.20 0.29 0.74 1. 01 2.39 3.13 4.07

1.1 0.21 0.32 0.82 1.08 2.62 3.39 4. 33

1.2 0.23 0.34 0.89 1.14 2.87 3.64 4.60

1.3 0.25 0.37 0.96 1.22 3.12 3.90 4.89

1.4 0.27 0.40 1.03 1.29 3.38 4.16 5.18

1.5 0.30 0.44 1.09 1. 37 3.64 4.43 5.49

1.6 0.32 0.47 1.16 1.46 3.92 4.69 5.80

1.7 0.35 0.51 1.23 1.55 4 .19 4.96 6.13

1.8 0.37 0.54 1.30 1. 65 4.48 5.24 6.46

1.9 0.40 0.58 1.38 1.75 4. 76 5 .51 6.80

2.0 0.43 0 .61 1.45 1. 85 5.05 5.80 7.14

2.1 0.46 0.65 1.53 1.9 6 5.35 6.08 7. 49

2.2 0.49 0.69 1.61 2.07 5.65 6.38 7. 84

2.3 0.52 0.73 1.69 2 .18 5.96 6.68 8.19

2.4 0.56 0.77 1.78 2.29 6.27 6.99 8.55

2.5 0. 59 0.80 1.87 2. 41 6.60 7. 30 8 .91

2.6 0.62 0.85 1.97 2.53 6.94 7. 63 9.27

2.7 0.66 0.89 2.07 2.65 7. 29 7.98 9.6 4

2.8 0.69 0.93 2 .17 2.77 7.67 8.33 10. 00

2.9 0.73 0.97 2.29 2.89 8.06 8.70 10.37

3.0 0 .76 1.01 2.40 3.01 8.48 9.08 10.74

3.1 0.80 1.04 2.52 3.13 8.92 9.48 11.11

3.2 0.83 1.08 2.65 3.25 9.38 9.90 11.4 9

3.3 0. 87 1.12 2.78 3. 37 9.87 10 .33 11. 88

3.4 0.90 1.16 2.91 3.49 10.38 10.79 12. 27

3.5 0.9 4 1.20 3.05 3.62 10 .91 11 .26 12.67

3.6 0.97 1.25 3.19 3.74 11 .4 6 11.74 13. 09

3.7 1.01 1.30 3. 33 3.87 12 .02 12.2 5 13.51

3.8 1. 06 1.35 3.47 4.00 12.58 12.7 7 13.95

3.9 1.10 1.41 3.61 4.13 13.12 13.3 0 14.41

4.0 1.14 1.47 3.75 4.26 13.6 4 13. 85 14.8 8

4.1 1.18 1. 53 3.89 4. 39 14.12 14.41 15. 38

4.2 1. 23 1.59 4.02 4.53 14 .52 14.9 8 15. 89

4.3 1. 27 1.66 4.15 4.68 14 .84 15. 55 16. 44

4.4 1. 31 1.73 4.28 4.82 16 .13 17. 00

4.5 1. 35 1.81 4.40 4.98 16 .69 17. 59

4.6 1. 39 1.91 4.52 5.13 17. 25 18. 21

4.7 1. 43 2.00 4.62 5.29 17.80 18. 86

4.8 1. 47 2.08 4.72 5.46 18 .32 19.5 4

4.9 1.51 2.16 4.82 5.64 18. 80 20.24 5-0 1.54 2.23 4.90 5.81 19 .25 20.97

5.1 1.6 0 2.30 4.97 6.00 19.65 21.73

5.2 1.66 2.36 5.04 6.19 19.9 8 22. 51

5.3 1.72

2.41 6.38 20.24 23.30

5.4 1.79 2.46 6.57 20. 41 24.12

5.5 1.87 2.50 6.77 20.48 24.94

5.6 1.93 2.54 6.96 25.76

5.7 1.99 2.57 7.15 26.58

5.8 2.04 7.34 27. 38

5.9 2.09 7.52 28.16

6.0 2.14 7.69 28.90

6.1 2 .18 7.8 5 29.59

6.2 2.22 7.9 8 30. 21

6.3 2.26 30.74

6.4 31.17

6.5 31.47

6.6 31.61

AI144986479776et-001201 | 7© Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Leno™ MSV-BD

Ventiili mõõtmed ja eelseadistamine

∆p

∆pi Rõhulang ül e LENO™ MSV-BD ventiili ∆pm Rõhulang ventiilis

Näide

Antud

Max vooluhulk torus Q .................................. 2.0 m3/h

∆pr ..............................................................................15 kPa

∆pa ..............................................................................45 kPa

∆pm .............................................................................10 kPa

∆pi ...............................................................∆pa - ∆pv - ∆p

∆pi = 45 kPa - 15 kPa - 10KPa = 20 kPa

Sobiv ventiili suurus ja eelseadistuse väärtus leitakse vooluhulga diagrammilt leheküljel 9.

Q = 2.0 m3/h and ∆pi = 20 kPa

∆p

∆pr Vajalik rõhk püstikus ∆pa Püstiku saadaolev rõhk

∆p

Seadistuse väärtuse saab arvutada ka valemiga

kv =

Q[m3/h]

√∆pi [bar] √0.20

2.0

= 4.5 m3/h

8 | AI144986479776et-001201 © Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Suuruse määramine

Parandustegurid

Meedium: etüleenglükooli/propüleenglükooli protsent (max 30%).

Temperatuur

°C

-40.0 1) 1) 1) 1) 0.89 0.88

-17. 8 1) 1) 0.93 0.91 0.90 0.89 0.86

4.4 0.95 0.95 0.93 0.92 0.91 0.90 0. 87

26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88

48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90

71.1 0.98 0.98 0.96 0.95 0.94 0.94 0.95

93.3 1.00 0.99 0.97 0.96 0.95 0.95 0.92

115 .6

Alla külmumistemperatuuri

Üle keemistemperatuuri

25 30 40 50 60 65 100

2) 2) 2) 2) 2) 2)

Voolhulk, m3/h

Näide

Vajalik vooluhulk ........................30 m3/h

Vooluhulk pärast parandust . . . . . . . . . . 30 x 0.95 = 28 m3/h

AI144986479776et-001201 | 9© Danfoss | 2020.12

0.94

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

2.5

-value

Setting

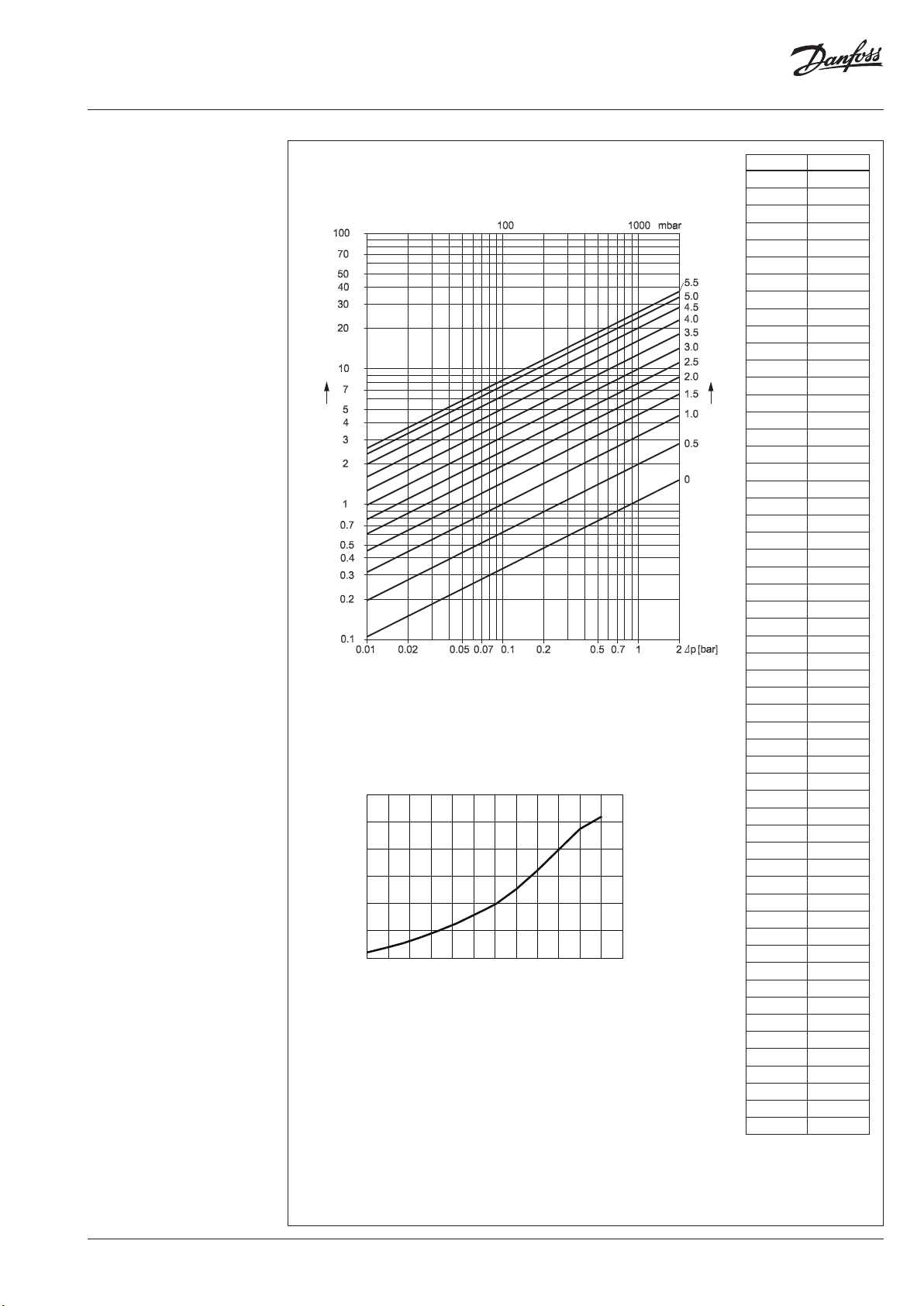

Vooluhulga diagrammid, DN 15 LF

LENO™ MSV-BD DN 15 LF

/h]

Flow [m

Vooluhulga karakteristikud

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0 6.0

Seadistus kvväärtus

0.0 0.07

0.1 0.08

0.2 0.09

0.3 0.11

0.4 0.12

0.5 0.13

0.6 0.15

0.7 0.16

0.8 0.17

0.9 0.19

1.0 0.20

1.1 0.22

1.2 0.23

1.3 0.25

1.4 0.28

1.5 0.30

1.6 0.32

1.7 0.35

1.8 0.38

1.9 0.41

2.0 0.44

Setting

2.1 0.47

2.2 0.50

2.3 0.53

2.4 0.56

2.5 0.60

2.6 0.63

2.7 0.67

2.8 0.71

2.9 0.74

3.0 0.78

3.1 0.82

3.2 0.86

3.3 0.89

3.4 0.93

3.5 0.97

3.6 1.01

3.7 1.05

3.8 1.10

3.9 1.15

4.0 1.19

4.1 1.24

4.2 1.29

4.3 1.33

4.4 1.38

4.5 1.43

4.6 1.48

4.7 1.52

4.8 1.56

4.9 1.61

5.0 1.65

5.1 1.72

5.2 1.78

5.3 1.86

5.4 1.94

5.5 2.03

5.6 2.10

5.7 2.17

5.8 2.23

5.9 2.30

6.0 2.36

6.1 2.42

6.2 2.47

6.3 2.53

10 | AI144986479776et-001201 © Danfoss | 2020.12

6.0

3.5

Setting

-value

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Vooluhulga diagrammid, DN 15

LENO™ MSV-BD DN 15

/h]

Flow [m

Vooluhulga karakteristikud

3.0

2.5

2.0

1.5

1.0

0.5

0 1.0 2.0 3.0 4.0 5.0

Seadistus kvväärtus

0.0 0.10

0.1 0.11

0.2 0.12

0.3 0.13

0.4 0.14

0.5 0.16

0.6 0.19

0.7 0.21

0.8 0.24

0.9 0.27

1.0 0.29

1.1 0.32

1.2 0.35

1.3 0.38

1.4 0.41

1.5 0.44

1.6 0.48

1.7 0.51

1.8 0.55

1.9 0.59

2.0 0.63

2.1 0.67

Setting

2.2 0.71

2.3 0.75

2.4 0.80

2.5 0.84

2.6 0.88

2.7 0.93

2.8 0.97

2.9 1.02

3.0 1.06

3.1 1.10

3.2 1.14

3.3 1.19

3.4 1.23

3.5 1.28

3.6 1.34

3.7 1.40

3.8 1.46

3.9 1.52

4.0 1.59

4.1 1.66

4.2 1.74

4.3 1.82

4.4 1.91

4.5 2.00

4.6 2.12

4.7 2.23

4.8 2.33

4.9 2.43

5.0 2.53

5.1 2.61

5.2 2.70

5.3 2.77

5.4 2.84

5.5 2.90

5.6 2.95

5.7 3.00

AI144986479776et-001201 | 11© Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Setting

-value

6.0

7.0

Vooluhulga diagrammid, DN 20

LENO™ MSV-BD DN 20

/h]

Flow [m

Vooluhulga karakteristikud

6.0

5.0

4.0

3.0

2.0

1.0

0 1.0 2.0 3.0 4.0 5.0

Seadistus kvväärtus

Setting

0.0 0.13

0.1 0.15

0.2 0.19

0.3 0.24

0.4 0.30

0.5 0.37

0.6 0.45

0.7 0.53

0.8 0.61

0.9 0.68

1.0 0.76

1.1 0.84

1.2 0.92

1.3 0.99

1.4 1.06

1.5 1.13

1.6 1.21

1.7 1.28

1.8 1.35

1.9 1.43

2.0 1.50

2.1 1.59

2.2 1.67

2.3 1.76

2.4 1.86

2.5 1.96

2.6 2.07

2.7 2.19

2.8 2.31

2.9 2.44

3.0 2.58

3.1 2.72

3.2 2.87

3.3 3.03

3.4 3.19

3.5 3.36

3.6 3.53

3.7 3.70

3.8 3.87

3.9 4.05

4.0 4.23

4.1 4.40

4.2 4.58

4.3 4.75

4.4 4.91

4.5 5.07

4.6 5.22

4.7 5.37

4.8 5.51

4.9 5.64

5.0 5.77

5.1 5.88

5.2 6.00

12 | AI144986479776et-001201 © Danfoss | 2020.12

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Setting

-value

Vooluhulga diagrammid, DN 25

LENO™ MSV-BD DN 25

/h]

Flow [m

Vooluhulga karakteristikud

0 1.0 2.0 3.0 4.0 5.0 6.0

Seadistus kvväärtus

0.0 0.33

0.1 0.44

0.2 0.53

0.3 0.61

0.4 0.68

0.5 0.74

0.6 0.79

0.7 0.85

0.8 0.91

0.9 0.96

1.0 1.03

1.1 1.09

1.2 1.16

1.3 1.24

1.4 1.32

1.5 1.41

1.6 1.50

1.7 1.60

1.8 1.70

1.9 1.80

2.0 1.91

2.1 2.03

2.2 2.15

2.3 2.26

2.4 2.39

2.5 2.51

2.6 2.64

2.7 2.76

2.8 2.89

2.9 3.02

3.0 3.15

3.1 3.28

3.2 3.41

3.3 3.54

3.4 3.68

3.5 3.81

3.6 3.95

3.7 4.09

3.8 4.24

3.9 4.39

4.0 4.55

4.1 4.71

4.2 4.88

4.3 5.05

4.4 5.23

4.5 5.42

4.6 5.62

4.7 5.83

4.8 6.05

4.9 6.27

5.0 6.51

5.1 6.75

5.2 7.00

5.3 7.26

5.4 7.53

5.5 7.80

5.6 8.06

5.7 8.33

5.8 8.59

5.9 8.84

6.0 9.08

6.1 9.30

6.2 9.50

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Setting

-value

Vooluhulga diagrammid, DN 32

LENO™ MSV-BD DN 32

/h]

Flow [m

Vooluhulga karakteristikud

0 1.0 2.0 3.0 4.0

Seadistus kvväärtus

0.0 0.50

0.1 0.75

0.2 0.95

0.3 1.13

0.4 1.29

0.5 1.45

0.6 1.62

0.7 1.80

0.8 1.99

0.9 2.20

1.0 2.42

1.1 2.66

1.2 2.92

1.3 3.19

Setting

1.4 3.47

1.5 3.75

1.6 4.05

1.7 4.36

1.8 4.67

1.9 4.98

2.0 5.30

2.1 5.63

2.2 5.97

2.3 6.32

2.4 6.68

2.5 7.06

2.6 7.46

2.7 7.89

2.8 8.34

2.9 8.83

3.0 9.35

3.1 9.92

3.2 10.52

3.3 11.16

3.4 11.85

3.5 12.51

3.6 13.23

3.7 13.98

3.8 14.74

3.9 15.49

4.0 16.23

4.1 16.91

4.2 17.51

4.3 18.00

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Setting

6.0

Setting

-value

Vooluhulga diagrammid, DN 40

LENO™ MSV-BD DN 40

/h]

Flow [m

Vooluhulga karakteristikud

0 1.0 2.0 3.0 4.0 5.0

Seadistus kvväärtus

0.0 1.06

0.1 1.21

0.2 1.38

0.3 1.56

0.4 1.76

0.5 1.97

0.6 2.20

0.7 2.43

0.8 2.68

0.9 2.93

1.0 3.19

1.1 3.46

1.2 3.73

1.3 4.01

1.4 4.29

1.5 4.58

1.6 4.87

1.7 5.17

1.8 5.47

1.9 5.78

2.0 6.09

2.1 6.41

2.2 6.74

2.3 7.09

2.4 7.44

2.5 7.80

2.6 8.18

2.7 8.58

2.8 9.00

2.9 9.44

3.0 9.90

3.1 10.38

3.2 10.89

3.3 11.43

3.4 12.00

3.5 12.60

3.6 13.22

3.7 13.88

3.8 14.56

3.9 15.28

4.0 16.02

4.1 16.79

4.2 17.57

4.3 18.38

4.4 19.19

4.5 20.02

4.6 20.82

4.7 21.61

4.8 22.38

4.9 23.12

5.0 23.81

5.1 24.44

5.2 25.00

5.3 25.46

5.4 25.80

5.5 26.00

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Setting

7.0

Setting

-value

Vooluhulga diagrammid, DN 50

LENO™ MSV-BD DN 50

/h]

Flow [m

Vooluhulga karakteristikud

0 1.0 2.0 3.0 4.0 5.0 6.0

Seadistus kvväärtus

0.0 1.74

0.1 2.03

0.2 2.28

0.3 2.51

0.4 2.73

0.5 2.95

0.6 3.16

0.7 3.38

0.8 3.61

0.9 3.85

1.0 4.10

1.1 4.37

1.2 4.65

1.3 4.95

1.4 5.26

1.5 5.59

1.6 5.93

1.7 6.28

1.8 6.64

1.9 7.01

2.0 7.39

2.1 7.78

2.2 8.17

2.3 8.56

2.4 8.96

2.5 9.36

2.6 9.76

2.7 10.17

2.8 10.58

2.9 10.99

3.0 11.41

3.1 11.84

3.2 12.27

3.3 12.71

3.4 13.16

3.5 13.62

3.6 14.10

3.7 14.60

3.8 15.12

3.9 15.66

4.0 16.23

4.1 16.84

4.2 17.47

4.3 18.14

4.4 18.84

4.5 19.59

4.6 20.38

4.7 21.21

4.8 22.08

4.9 23.00

5.0 23.96

5.1 24.96

5.2 26.00

5.3 27.07

5.4 28.17

5.5 29.30

5.6 30.44

5.7 31.64

5.8 32.83

5.9 34.01

6.0 35.14

6.1 36.23

6.2 37.24

6.3 38.14

6.4 38.93

6.5 39.56

6.6 40.00

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Mõõdud

a a

MSV-B D Suurus

003Z4000 DN 15 LF G ½ 65 92 27 003Z4001 DN 15 G ½ 65 92 27 003Z4002 DN 20 G ¾ 75 95 32 003Z4003 DN 25 G 1 85 98 41 003Z4004 DN 32 G 1¼ 98 121 50 003Z4005 DN 40 G 1½ 10 0 125 55 003Z4006 DN 50 G 2 130 12 9 67 003Z4100 DN 15 LF G ¾ A 70 92 - 003Z4101 DN 15 G ¾ 70 92 - 003Z4102 DN 20 G 1 A 75 95 -

Keere ISO 228-1

(mm)

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Tehnilised näitajad

LENO™ MSV –BD-d võib kasutada kütte- ja jahutussüsteemid.

Omadused LENO™ M SV-BD

Tasakaalustamine/esmakäivitus •

Eelseade •

Fikseeritud ava

Isesulguvad mõõteniplid •

Mitmelt poolt nähtav digitaalne skaala •

Sulgemine (kuulkraan) •

Tühjendamine/täitmine •

Tühjendamine/täitmine ventiili mõlemalt poolt •

Eemaldatav käepide •

Sulgemise näidik •

Kuuskantvõti kuulkraani jaoks •

Paralleelsed mõõteniplid •

360° pöörlev mõõtejaam (tühjenduskraan ja mõõteniplid) •

Eelseadistuse väärtused on näidatud ventiili peal ja kõikidel külgedel. Eelseadistuse lukustamiseks tuleb käepide alla vajutada. Lukustatud eelseadistusega ventiili saab sulgeda eelseadistust muutmata. Käepideme saab vabastada rohelise kangi või 3 mm kuuskantvõtmega. Eelseadistuse soovimatu muutmise vältimiseks on võimalik käepide pitseerida.

Süsteemi saab tühjendada ja täita kuulklapi mõlemast küljest.

Väliskeermega ventiilid on mõõtudes DN 15 ja DN 20, need sobivad Danfossi standardsete liitmikega. DN 15 kasutab standardi DIN V 3838 järgi Eurocone’i.

LENO™ MSV-BD lekkekao klass on A standardi ISO 5208 järgi, kuulkraan on 100% veekindel.

Ventiili LENO™ MSV-BD mõõtetäpsus on 8% max seadistusest 25% juures. Täpsuselt vastab standardile BS 7350. 1990.

Mõõteseadmetel peavad olema Ø 3 mm mõõtenõelad. Danfossi mõõteseade PFM 1000 sisaldab kõiki vajalikke ventiiliandmeid.

Ventiili suurused .............DN 15 (LF) – DN 50

Rõhuklass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PN20

Staatiline katserõhk . . . . . . . . . . . . . . . . . . . .30 barov

Töötemperatuur ................. -20°C to 120°C

Tööpiirkond ........ 10 kuni 100% kvs-väärtusest

Ventiili kere on valmistatud DZR-messingist. Kuul on valmistatud kroomitud messingist. Rõngastihendid on EPDM-kummist.

Tehniline andmeleht Käsiseadega ventiil LENO™ MSV-BD

Danfoss LENO MSV-BD Data sheet [et]

Specifications and Main Features

Frequently Asked Questions

User Manual
