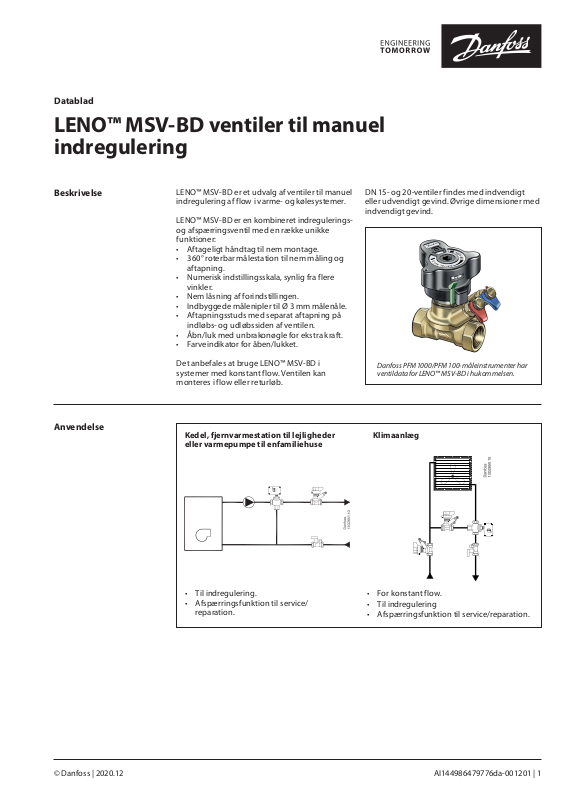

Datablad
LENO™ MSV-BD ventiler til manuel
indregulering
Beskrivelse
Anvendelse
LENO™ MSV-BD er et udvalg af ventiler til manuel
indregulering af flow i varme- og kølesystemer.
LENO™ MSV-BD er en kombineret indreguleringsog afspærringsventil med en række unikke
funktioner:
• Aftageligt håndtag til nem montage.
• 360° roterbar målestation til nem måling og
aftapning.
• Numerisk indstillingsskala, synlig fra flere
vinkler.
• Nem låsning af forindstillingen.
• Indbyggede målenipler til Ø 3 mm målenåle.
• Aftapningsstuds med separat aftapning på
indløbs- og udløbssiden af ventilen.
• Åbn/luk med unbrakonøgle for ekstra kraft.
• Farveindikator for åben/lukket.
Det anbefales at bruge LENO™ MSV-BD i
systemer med konstant flow. Ventilen kan
monteres i flow eller returløb.
Kedel, fjernvarmestation til lejligheder
eller varmepumpe til enfamiliehuse
DN 15- og 20-ventiler findes med indvendigt
eller udvendigt gevind. Øvrige dimensioner med
indvendigt gevind.
Danfoss PFM 1000/PFM 100-måleinstrumenter har
ventildata for LENO™ MSV-BD i hukommelsen.
Klimaanlæg
• Til indregulering.
• Afspærringsfunktion til service/
reparation.
© Danfoss | 2020.12 AI144986479776da-001201 | 1
• For konstant flow.
• Til indregulering
• Afspærringsfunktion til service/reparation.
Datablad LENO™ MSV-BD manuel indreguleringsventil
Anvendelse
Blæserviklinger 1-rørssystem
• Til flowmåling.
• Afspærringsfunktion til service/reparation
VARMTVANDSSYSTEMER: Afhængi gt af lokal lovgivning kan de anven des i brugsvandsapplikati oner med varmt vand.
• Til indregulering.
• Afspærringsfunktion til service/reparation.
Bestilling
LENO™ MSV-BD ventil med indvendigt gevind
Typ e Materiale
DZR Messing
Størrelse
(mm)
DN 15 LF 2.5 ½" 1 003Z4000
DN 15 3.0 ½" 1 003Z4001
DN 20 6.0 ¾" 1 003Z4002
1)
DN 25 9.5 1" 1 003Z4003
DN 32 18 1¼" 1 003Z4004
DN 40 26 1½" 1 003Z4005
DN 50 40 2" 1 003Z4006
k
VS
(m3/h)
LENO™ MSV-BD ventil med udvendigt gevind
Typ e Materiale
DZR Messing
Størrelse
(mm)
DN 15 LF 2.5 G ¾ A
1)
DN 15 3.0 G ¾ A
DN 20 6.0 G 1 A 003Z4102
k
VS
(m3/h)
LENO™ MSV-BD/S sætløsning
Typ e Materiale
Størrelse
(mm)
DN 15 3.0 281 ½" 003 Z4051
DN 20 6.0 277 ¾" 003Z 4052
DN 25 9.5 316 1" 003Z4053
DZR Messing
1)
DN 32 18 305 1¼" 003Z4054
DN 40 26 208 1½" 003Z4055
DN 50 40 308 2" 003Z4056
1)
Korrosionbestandig messing
2)
Eurocone DIN V 3838
3)
Aftapningsflow måles ved 1 bar statisk tryk og 0,1 bar differenstryk.
k
VS
(m3/h)
Tilslutning Antal Best .nr.
Tilslutning Best .nr.
Aftapningsflow ³
(l/h)
2)
2)
003Z4101
)
Tilslutning Best .nr.
003Z4100
2 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Tilbehør
Tilbehør
Typ e Bestell-Nr.
Standard målenipler, 2 stk. 003Z4662
Målenipler, 53 mm, rød og blå 003Z3946
Betjeningshåndtag 003Z4652
Aftapningsstuds, ½” gevind 003Z4096
Aftapningsstuds, ¾” gevind 003Z4097
Flowmålingsinstrument PFM 1000 (10 bar) 003Z8260
Flowmålingsinstrument PFM 1000 (20 bar) 00 3Z8261
Identifikationsmærke og strips, 10 stk. 003Z4660
MSV-BD isolering, DN 15 003Z 4781
MSV-BD isolering, DN 20 003Z478 2
MSV-BD isolering, DN 25 003Z4783
MSV-BD isolering, DN 32 003Z478 4
MSV-BD isolering, DN 40 003Z478 5
MSV-BD isolering, DN 50 003Z478 6
Klemmefittings til ventiler med udvendigt gevind
Rør
(mm)
12 x 1.1 G ¾ 013G 4150
12 x 2 G ¾ 013G 4152 013G 4182
13 x 2 G ¾ 013G 4153
14 x 2 G ¾ 013G 4154 013G 4184
15 x 1.7 G ¾ 013G4165
15 x 2.5 G ¾ 013G415 5 013G418 5
16 x 1.5 G ¾ 013G4157
16 x 2 G ¾ 013G 4156 013G 4186
16 x 2.25 G ¾ 013G 4187
17 x 2 G ¾ 013G 4162
18 x 2 G ¾ 013G 4158 013G 4188
18 x 2.5 G ¾ 013G415 9
20 x 2 G ¾ 013G 4160 013G 4190
20 x 2.5 G ¾ 013G 4161 013G 4191
Ventilgevind
PEX-fittings
Best .nr.
Alupex-fittings
Best .nr.
Klemmefittings til ventiler med udvendigt gevind
Stål-/kobberrør Dimension Be st.nr.
G ¾ x 15 013 G4125
G ¾ x 16 013G4126
G ¾ x 18 013 G4128
G 1 x 18 0 13U0134
G 1 x 22 013U 0135
AI144986479776da-001201 | 3© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
19
21
22
5 4 3 2 1
18
17
16
15
14
13
12
11
10
9
8
7
6
20
Design
Materialer og dele, der er i berøring med vand
Ventilhus DZR messing
O-ringe EPDM
Kugle Messing/forkromet
Kugletætning Teflon
1. Ventilhus
2. Kuglesæde
3. Kugle
4. Neddroslingsbøsning
5. Støtteskrue
6. O-ring
7. Afspærringsbøsning
8. O-Ring
9. O-Ring
10. O-Ring
11. Spændering (korrosionsbeskyttet
12. Fjeder
13. Ventiltop
21
14. Spindel
15. O-ring
16. Rotationslås
17. Spindelhoved
18. Spændering, korrosionsbeskyttet
19. Strips, 2 stk
20. Slangetilslutning
21. Stopprop
Tekniske data
Fittings
Maks. statisk arbejdsteyk 20 bar
Statisk testtryk 30 bar
Maks. flowtemperatur 2.5 bar (250 kPa)
Maks. flowtemperatur 120 °C
Min. temperatur -20 °C
Kølevæsker Ethylglykol/propylenglykol og HYCOOL (maks. 30 %)
Før montering af ventilen skal installatøren sørge
for, at rørsystemet er rent, og at:
1. 1. ventilen kan drejes 360 grader.
2. ventilen monteres i henhold til
flowretningspilen.
Aftagning af håndtaget
1. Sæt håndtaget på 0,0.
2. Udløs indreguleringslåsen (grøn).
3. Skru omløbermøtrikken af.
DN
15 86/67
20 89/69
25 91/71
32 118/8 4
40 118 /8 4
50 124/9 0
Kalibrering af håndtaget
Sørg før genmontering for, at håndtaget er sat
på 0,0.
For DN 15-20 ventiler med udvendigt gevind
4 | AI144986479776da-001201 © Danfoss | 2020.12
Danfoss tilbyder et komplet udvalg af
klemmefittings til stål-, kobber- og PEX-rør.
R1/R 2
(mm)
Datablad LENO™ MSV-BD manuel indreguleringsventil
Afspærring
Aftapning
Tryk håndtaget ned for at afspærre ventilen.
Afspærringsfunktionen indeholder en
kugleventil, der kun skal drejes 90 grader for at
afspærre ventilen helt.
Et indikatorvindue viser den faktiske indstilling:
• rød = lukket
• hvid = åben
Bemærk!
Afløbstilslutningen er tilbehør og skal købes
separat.
Aftapnings/påfyldningshanen kan drejes 360
grader, så den er nem at betjene.
Aftapning af systemrørene kan foretages
selektivt:
Når den røde testprop åbnes, aftappes
ventilindgangsrøret.
Åbning af den blå testprop vil aftappe røret
på ventilens udløbsside. Testproppernes
beskyttelsesskrue er placeret mellem
ventiltestpropperne.
Indstilling og tætning
Ventilen har en indreguleringsfunktion til
indstilling/justering af flowverificering.
Indstilling af det nødvendige flow sker i fem trin:
1. I åben position udløses låsen med den grønne
arm eller en 3 mm unbrakonøgle.
2. Håndtaget springer automatisk op.
3. Nu kan den beregnede værdi indstilles.
4. Indstillingen låses ved at presse håndtaget
ned, til det klikker på plads.
5. Indstillingen kan forsegles med en strip, som
vist.
AI144986479776da-001201 | 5© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
16
14
12
10
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Måling
Målingsnøjagtighed
Flowet gennem LENO™ MSV-BD ventilen
kan måles ved hjælp af Danfoss PFM 100
eller PFM 1000. Man kan også bruge andre
måleinstrumentfabrikater.
LENO™ MSV-BD ventilen leveres med to
målenipler til Ø3 mm-målenåle. Et dobbelt
beslag gør det muligt for brugeren at tilslutte
begge målenåle samtidig.
Procedure for flowmåling:
1. Vælg flowmåling.
2. Vælg ventilmærke.
3. Vælg ventiltype og dimension.
4. Foretag indregulering.
5. Tilslut ventil og instrument.
6. Kalibrer statisk tryk.
7. Mål flowet.
8
Kv-signal
6
Fejl i % af målt kv
4
2
0
% af maks. indstilling
LENO™ MSV-BD er meget nøjagtig takket være
de separate funktioner til indregulering og
afspærring.
Ventilen kan monteres overalt i systemet (lukket
for T-stykker, bøjninger, pumper osv.), da den
ikke påvirkes af turbulens uanset indstilling eller
installation.
Den røde linje angiver 25 % af maks. flow.
Ifølge BS7350:1990 skal flowhastigheder ligge
inden for følgende værdier:
± 18 % ved 25 % åben position
± 10 % ved helt åben position
Kv-signalværdier anvendes til måleinstrumenter,
der ikke er fra Danfoss. Danfoss PFM 1000 har alle
data i hukommelsen, og instrumenterne bruger
denne formel:
∆P
= ∆P
val
sig
(
2
k
v-sig
k
)
v-val
∆p over måleniplerne (kv-sig) og ∆p over ventilen
(kv-val) er ikke ens pga. turbulenspåvirkning for
trykmåling.
6 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Kv-signalværdier
Indstilling DN 15LF D N 15 DN 20 DN 25 DN 32 DN 40 DN 50
0.0 0.07 0 .10 0.12 0.34 0.51 1. 05 1. 75
0.1 0.08 0.11 0.16 0.4 4 0.73 1.20 2.01
0.2 0.09 0.12 0.20 0.53 0.92 1.36 2.25
0.3 0 .11 0.13 0. 26 0.61 1.10 1. 55 2. 47
0.4 0 .12 0.14 0.32 0.67 1.26 1. 74 2.69
0.5 0 .13 0.16 0.38 0.73 1.43 1.9 5 2.91
0.6 0.15 0.19 0.45 0.79 1.6 0 2 .17 3 .12
0.7 0.16 0.21 0. 53 0.84 1.78 2.40 3.35
0.8 0 .17 0.24 0.60 0.90 1. 97 2.64 3.58
0.9 0 .19 0.26 0.67 0.95 2.18 2.88 3.82
1.0 0. 20 0.29 0. 74 1. 01 2.39 3 .13 4.07
1.1 0.21 0.32 0.82 1.08 2.62 3.39 4.33
1.2 0. 23 0.34 0.89 1.14 2. 87 3.64 4.60
1.3 0. 25 0.37 0.96 1. 22 3.12 3.90 4.89
1.4 0.27 0.40 1. 03 1. 29 3.38 4.16 5 .18
1.5 0. 30 0.44 1.09 1. 37 3.64 4.43 5.49
1.6 0 .32 0.47 1.16 1.46 3.92 4.69 5.80
1.7 0.35 0. 51 1.23 1.55 4.19 4.96 6 .13
1.8 0.37 0.54 1. 30 1. 65 4.48 5. 24 6.46
1.9 0.40 0.58 1. 38 1. 75 4.76 5. 51 6.80
2.0 0.43 0. 61 1.45 1.8 5 5.05 5.80 7.14
2.1 0.46 0.65 1.53 1.9 6 5.35 6.08 7. 49
2.2 0.49 0.69 1. 61 2.07 5.65 6.38 7. 84
2.3 0.52 0.73 1. 69 2.18 5.96 6.68 8 .19
2.4 0.56 0.77 1.78 2.29 6.27 6.99 8.55
2.5 0.59 0.80 1. 87 2 .41 6.60 7. 30 8 .91
2.6 0.62 0.85 1.97 2.53 6.94 7.63 9.27
2.7 0.66 0.89 2 .07 2.65 7. 29 7.9 8 9.6 4
2.8 0.69 0.93 2.17 2.77 7. 67 8.33 10.00
2.9 0.73 0.97 2. 29 2.89 8.06 8.70 10.37
3.0 0.76 1.01 2.40 3.01 8.48 9. 08 10. 74
3.1 0.80 1.04 2.52 3.13 8.92 9.4 8 11.11
3.2 0.83 1. 08 2.65 3.25 9. 38 9.90 11.49
3.3 0.87 1.12 2.78 3.37 9.87 10. 33 11. 88
3.4 0.90 1.16 2.91 3.49 10. 38 10.79 12. 27
3.5 0.94 1.20 3.05 3.62 10.91 11. 26 12.67
3.6 0.97 1.2 5 3.19 3 .74 11 .4 6 11. 74 13. 09
3.7 1.01 1.30 3.33 3.87 12 .02 12.2 5 13. 51
3.8 1.0 6 1.35 3.47 4.00 12.58 12.7 7 13.95
3.9 1.10 1.41 3.61 4.13 13.12 13.30 14. 41
4.0 1.14 1. 47 3.75 4. 26 13.6 4 13.85 14.8 8
4.1 1.18 1. 53 3.89 4.39 14.12 14 .41 15.38
4.2 1.23 1.59 4 .02 4.53 14 .52 14.9 8 15.8 9
4.3 1.27 1.66 4.15 4.68 14. 84 15.55 16.4 4
4.4 1.31 1.73 4.28 4.82 16 .13 17. 00
4.5 1.35 1.81 4.40 4.98 16. 69 17. 59
4.6 1.39 1.91 4.52 5.13 17. 25 18.21
4.7 1.43 2.00 4.62 5. 29 17. 80 18. 86
4.8 1.47 2.08 4.72 5.46 18.32 19. 54
4.9 1. 51 2 .16 4.82 5.64 18. 80 20.24
5-0 1.5 4 2.23 4.90 5.81 19. 25 20.97
5.1 1.6 0 2.30 4.97 6.00 19.65 21.73
5.2 1.6 6 2.36 5.04 6 .19 19.9 8 22. 51
5.3 1.7 2
2.41 6.38 20.24 23.30
5.4 1.79 2.46 6.57 20.41 24.12
5.5 1.87 2.50 6.77 20.48 24.94
5.6 1.93 2.54 6.96 25.76
5.7 1.99 2.57 7.15 26.58
5.8 2.04 7.34 27. 38
5.9 2.09 7.52 28 .16
6.0 2.14 7.69 28.90
6.1 2 .18 7. 85 29.59
6.2 2.22 7.9 8 30. 21
6.3 2.26 30.74
6.4 31.17
6.5 31.47
6.6 31.61
AI144986479776da-001201 | 7© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Leno™ MSV-BD
Ventilstørrelse
og indregulering
∆p
r
i
∆p
∆pi Trykfald over LEN O™ MSV-BD ventil
∆pm Trykfal d over ventil
Eksempel
Givet:
Maks. rørflow Q .................................................2.0 m3/h
∆pr ..............................................................................15 kPa
∆pa ..............................................................................45 kPa
∆pm .............................................................................10 kPa
∆pi ...............................................................∆pa - ∆pv - ∆p
∆pi = 45 kPa - 15 kPa - 10KPa = 20 kPa
Korrekt ventilstørrelse og indregulering findes i
dimensionerings- og flowdiagrammerne, s. 9.
Q = 2.0 m3/h and ∆pi = 20 kPa
Indregulering kan også beregnes ud fra formlen:
kv =
Q[m3/h]
√∆pi [bar] √0.20
2.0
=
= 4.5 m3/h
∆p
a
∆pr Nødvendigt tryk for stigestreng
∆pa Tilgæng eligt tryk for stigestreng
m
M
m
∆p
8 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Dimensionering
Korrektionsfaktorer
Medie: Ethylglykol/propylenglykol-procent (maks. 30 %).
Tem p.
°C
-40.0 1) 1) 1) 1) 0.89 0.88
-17. 8 1) 1) 0.93 0.91 0.90 0.89 0.86
4.4 0.95 0.95 0.93 0.92 0.91 0.90 0.87
26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88
48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90
71.1 0.98 0.98 0.96 0.95 0.94 0.9 4 0.95
93.3 1.0 0 0.99 0.97 0.96 0.95 0.95 0.92
115 .6
1)
Under fr ysepunktet
2)
Over kogepunktet
25 30 40 50 60 65 10 0
2) 2) 2) 2) 2) 2)
Flow, m3/h
Eksempel
Nødvendigt flow ........................30 m3/h
Flow efter korrektion . . . . . . . . . . . 30 x 0.95 = 28 m3/h
AI144986479776da-001201 | 9© Danfoss | 2020.12
1)
0.94
Datablad LENO™ MSV-BD manuel indreguleringsventil
2.5
k
v
-value
Setting

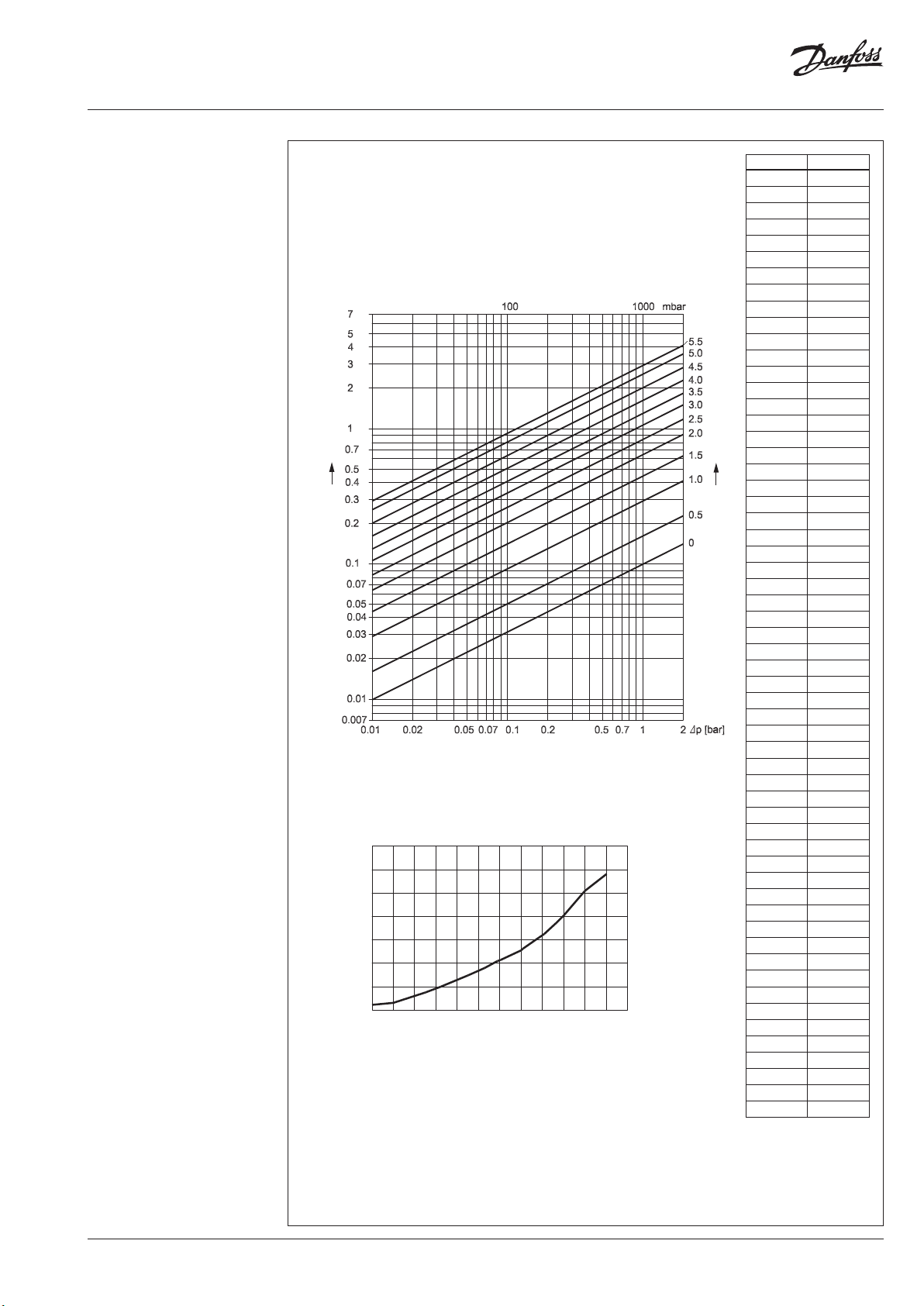

Flowdiagrammer,
DN 15 LF
LENO™ MSV-BD DN 15 LF
/h]
3
Flow [m
Flowegenskaber
2.0
1.5
1.0
0.5
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Indstilling kv-værdi
Setting
0.0 0.07
0.1 0.08
0.2 0.09
0.3 0.11
0.4 0.12
0.5 0.13
0.6 0.15
0.7 0.16
0.8 0.17
0.9 0.19
1.0 0.20
1.1 0.22
1.2 0.23
1.3 0.25
1.4 0.28
1.5 0.30
1.6 0.32
1.7 0.35
1.8 0.38
1.9 0.41
2.0 0.44
2.1 0.47
2.2 0.50
2.3 0.53
2.4 0.56
2.5 0.60
2.6 0.63
2.7 0.67
2.8 0.71
2.9 0.74
3.0 0.78
3.1 0.82
3.2 0.86
3.3 0.89
3.4 0.93
3.5 0.97
3.6 1.01
3.7 1.05
3.8 1.10
3.9 1.15
4.0 1.19
4.1 1.24
4.2 1.29
4.3 1.33
4.4 1.38
4.5 1.43
4.6 1.48
4.7 1.52
4.8 1.56
4.9 1.61
5.0 1.65
5.1 1.72
5.2 1.78
5.3 1.86
5.4 1.94
5.5 2.03
5.6 2.10
5.7 2.17
5.8 2.23
5.9 2.30
6.0 2.36
6.1 2.42
6.2 2.47
6.3 2.53
10 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
6.0
3.5
Setting
k
v
-value

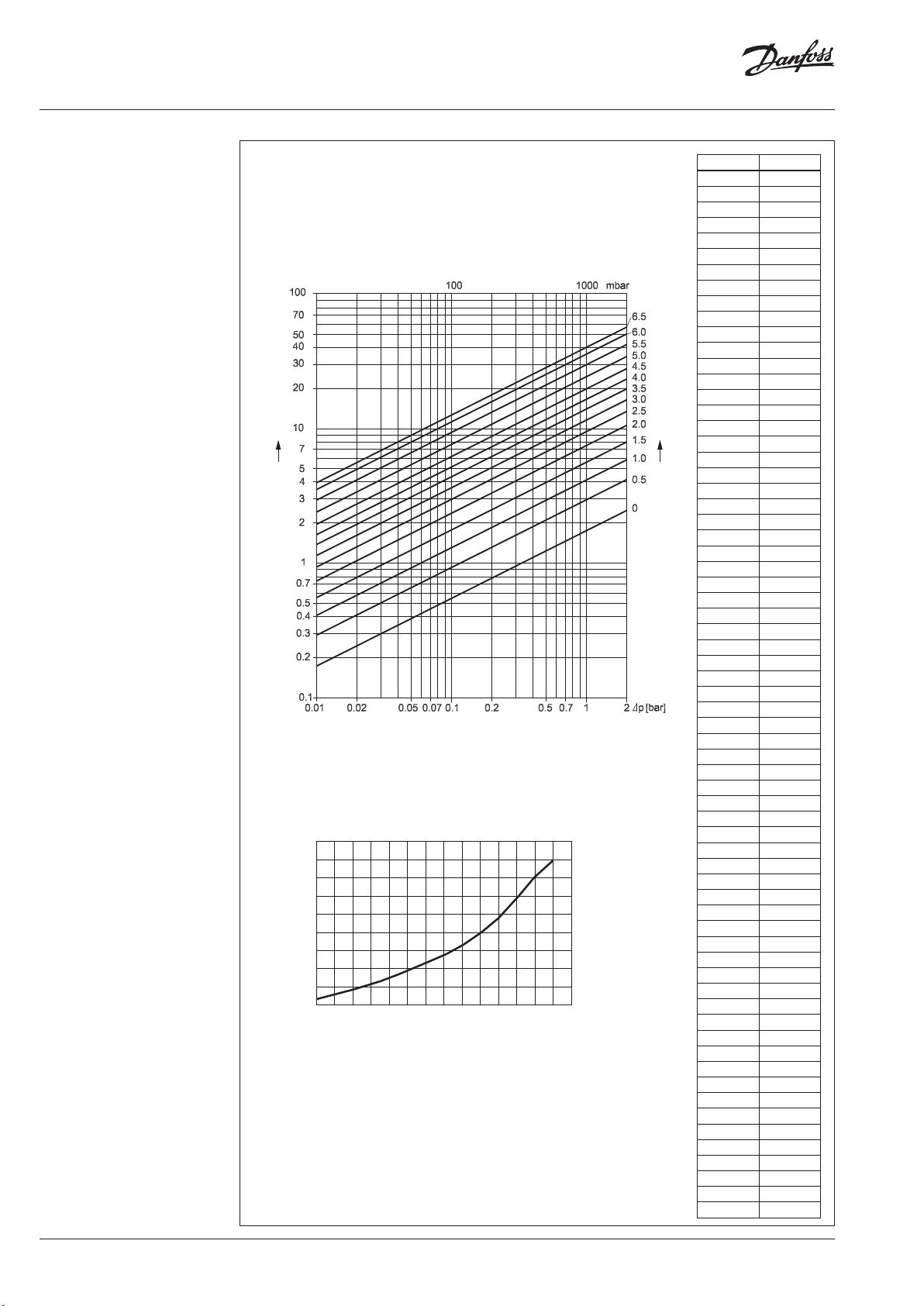

Flowdiagrammer,
DN 15
LENO™ MSV-BD DN 15
/h]
3
Flow [m
Flowegenskaber
3.0
2.5
2.0
1.5
1.0
0.5
0
0 1.0 2.0 3.0 4.0 5.0
Indstilling kv-værdi
0.0 0.10
0.1 0.11
0.2 0.12
0.3 0.13
0.4 0.14
0.5 0.16
0.6 0.19
0.7 0.21
0.8 0.24
0.9 0.27
1.0 0.29
1.1 0.32
1.2 0.35
1.3 0.38
1.4 0.41
1.5 0.44
1.6 0.48
1.7 0.51
1.8 0.55
1.9 0.59
2.0 0.63
Setting
2.1 0.67
2.2 0.71
2.3 0.75
2.4 0.80
2.5 0.84
2.6 0.88
2.7 0.93
2.8 0.97
2.9 1.02
3.0 1.06
3.1 1.10
3.2 1.14
3.3 1.19
3.4 1.23
3.5 1.28
3.6 1.34
3.7 1.40
3.8 1.46
3.9 1.52
4.0 1.59
4.1 1.66
4.2 1.74
4.3 1.82
4.4 1.91
4.5 2.00
4.6 2.12
4.7 2.23
4.8 2.33
4.9 2.43
5.0 2.53
5.1 2.61
5.2 2.70
5.3 2.77
5.4 2.84
5.5 2.90
5.6 2.95
5.7 3.00
AI144986479776da-001201 | 11© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Setting
k
-value
6.0
7.0
Flowdiagrammer,
DN 20
LENO™ MSV-BD DN 20
/h]
3
Flow [m
Flowegenskaber
6.0
5.0
4.0
3.0
v
2.0
1.0
0
0 1.0 2.0 3.0 4.0 5.0
Indstilling kv-værdi
Setting
0.0 0.13
0.1 0.15
0.2 0.19
0.3 0.24
0.4 0.30
0.5 0.37
0.6 0.45
0.7 0.53
0.8 0.61
0.9 0.68
1.0 0.76
1.1 0.84
1.2 0.92
1.3 0.99
1.4 1.06
1.5 1.13
1.6 1.21
1.7 1.28
1.8 1.35
1.9 1.43
2.0 1.50
2.1 1.59
2.2 1.67
2.3 1.76
2.4 1.86
2.5 1.96
2.6 2.07
2.7 2.19
2.8 2.31
2.9 2.44
3.0 2.58
3.1 2.72
3.2 2.87
3.3 3.03
3.4 3.19
3.5 3.36
3.6 3.53
3.7 3.70
3.8 3.87
3.9 4.05
4.0 4.23
4.1 4.40
4.2 4.58
4.3 4.75
4.4 4.91
4.5 5.07
4.6 5.22
4.7 5.37
4.8 5.51
4.9 5.64
5.0 5.77
5.1 5.88
5.2 6.00
12 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Setting
10
Setting
k
v
-value
Flowdiagrammer,
DN 25
LENO™ MSV-BD DN 25
/h]
3
Flow [m
Flowegenskaber
8
6
4
2
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Indstilling kv-værdi
0.0 0.33
0.1 0.44
0.2 0.53
0.3 0.61
0.4 0.68
0.5 0.74
0.6 0.79
0.7 0.85
0.8 0.91
0.9 0.96
1.0 1.03
1.1 1.09
1.2 1.16
1.3 1.24
1.4 1.32
1.5 1.41
1.6 1.50
1.7 1.60
1.8 1.70
1.9 1.80
2.0 1.91
2.1 2.03
2.2 2.15
2.3 2.26
2.4 2.39
2.5 2.51
2.6 2.64
2.7 2.76
2.8 2.89
2.9 3.02
3.0 3.15
3.1 3.28
3.2 3.41
3.3 3.54
3.4 3.68
3.5 3.81
3.6 3.95
3.7 4.09
3.8 4.24
3.9 4.39
4.0 4.55
4.1 4.71
4.2 4.88
4.3 5.05
4.4 5.23
4.5 5.42
4.6 5.62
4.7 5.83
4.8 6.05
4.9 6.27
5.0 6.51
5.1 6.75
5.2 7.00
5.3 7.26
5.4 7.53
5.5 7.80
5.6 8.06
5.7 8.33
5.8 8.59
5.9 8.84
6.0 9.08
6.1 9.30
6.2 9.50
AI144986479776da-001201 | 13© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Setting
k
-value
Flowdiagrammer,
DN 32
LENO™ MSV-BD DN 32
/h]
3
Flow [m
Flowegenskaber
16
12
v
4
0
0 1.0 2.0 3.0 4.0
Setting
Indstilling kv-værdi
0.0 0.50
0.1 0.75
0.2 0.95
0.3 1.13
0.4 1.29
0.5 1.45
0.6 1.62
0.7 1.80
0.8 1.99
0.9 2.20
1.0 2.42
1.1 2.66
1.2 2.92
1.3 3.19
1.4 3.47
1.5 3.75
1.6 4.05
1.7 4.36
1.8 4.67
1.9 4.98
2.0 5.30
2.1 5.63
2.2 5.97
2.3 6.32
2.4 6.68
2.5 7.06
2.6 7.46
2.7 7.89
2.8 8.34
2.9 8.83
3.0 9.35
3.1 9.92
3.2 10.52
3.3 11.16
3.4 11.85
3.5 12.51
3.6 13.23
3.7 13.98
3.8 14.74
3.9 15.49
4.0 16.23
4.1 16.91
4.2 17.51
4.3 18.00
14 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Setting
6.0
30
Setting
k
v
-value
Flowdiagrammer,
DN 40
LENO™ MSV-BD DN 40
/h]
3
Flow [m
Flowegenskaber
25
20
15
10
5
0
0 1.0 2.0 3.0 4.0 5.0
Indstilling kv-værdi
0.0 1.06
0.1 1.21
0.2 1.38
0.3 1.56
0.4 1.76
0.5 1.97
0.6 2.20
0.7 2.43
0.8 2.68
0.9 2.93
1.0 3.19
1.1 3.46
1.2 3.73
1.3 4.01
1.4 4.29
1.5 4.58
1.6 4.87
1.7 5.17
1.8 5.47
1.9 5.78
2.0 6.09
2.1 6.41
2.2 6.74
2.3 7.09
2.4 7.44
2.5 7.80
2.6 8.18
2.7 8.58
2.8 9.00
2.9 9.44
3.0 9.90
3.1 10.38
3.2 10.89
3.3 11.43
3.4 12.00
3.5 12.60
3.6 13.22
3.7 13.88
3.8 14.56
3.9 15.28
4.0 16.02
4.1 16.79
4.2 17.57
4.3 18.38
4.4 19.19
4.5 20.02
4.6 20.82
4.7 21.61
4.8 22.38
4.9 23.12
5.0 23.81
5.1 24.44
5.2 25.00
5.3 25.46
5.4 25.80
5.5 26.00
AI144986479776da-001201 | 15© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Setting
7.0
Setting
k
v
-value
Flowdiagrammer,
DN 50
LENO™ MSV-BD DN 50
/h]
3
Flow [m
Flowegenskaber
40
30
20
10
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Indstilling
0.0 1.74
0.1 2.03
0.2 2.28
0.3 2.51
0.4 2.73
0.5 2.95
0.6 3.16
0.7 3.38
0.8 3.61
0.9 3.85
1.0 4.10
1.1 4.37
1.2 4.65
1.3 4.95
1.4 5.26
1.5 5.59
1.6 5.93
1.7 6.28
1.8 6.64
1.9 7.01
2.0 7.39
2.1 7.78
2.2 8.17
2.3 8.56
2.4 8.96
2.5 9.36
2.6 9.76
2.7 10.17
2.8 10.58
2.9 10.99
3.0 11.41
3.1 11.84
3.2 12.27
3.3 12.71
3.4 13.16
3.5 13.62
3.6 14.10
3.7 14.60
3.8 15.12
3.9 15.66
4.0 16.23
4.1 16.84
4.2 17.47
4.3 18.14
4.4 18.84
4.5 19.59
4.6 20.38
4.7 21.21
4.8 22.08
4.9 23.00
5.0 23.96
5.1 24.96
5.2 26.00
5.3 27.07
5.4 28.17
5.5 29.30
5.6 30.44
5.7 31.64
5.8 32.83
5.9 34.01
6.0 35.14
6.1 36.23
6.2 37.24
6.3 38.14
6.4 38.93
6.5 39.56
6.6 40.00
kv-værdi
16 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
H

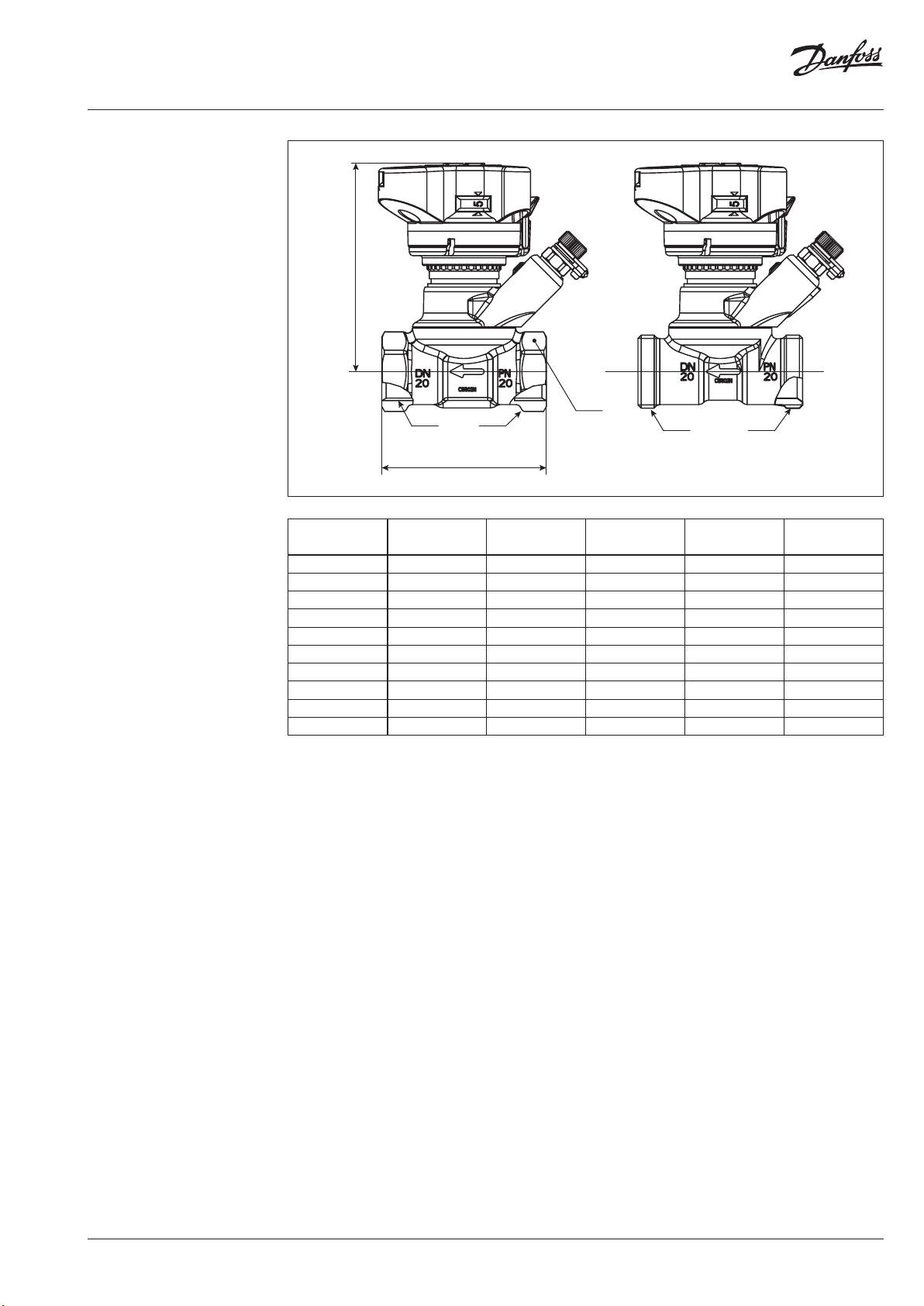

Dimensioner
aa
L
S
a a
MSV-B D Størrelse
003Z4000 DN 15 LF G ½ 65 92 27
003Z4001 DN 15 G ½ 65 92 27
003Z4002 DN 20 G ¾ 75 95 32
003Z4003 DN 25 G 1 85 98 41
003Z4004 DN 32 G 1¼ 98 121 50
003Z4005 DN 40 G 1½ 100 125 55
003Z4006 DN 50 G 2 13 0 129 67
003Z4100 DN 15 LF G ¾ A 70 92 -
003Z4101 DN 15 G ¾ 70 92 -
003Z4102 DN 20 G 1 A 75 95 -
a
Gevind ISO 228-1
L
(mm)
H
(mm)
(mm)
S
AI144986479776da-001201 | 17© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
Udbudsspecifikationer
LENO™ MSV-BD kan anvendes i varme- og kølesystemer.
Funktioner LENO™ MSV- BD
Indregulering/idriftsætning •
Forindstilling •
Fast åbning
Selvforseglende målenipler •
Digitalskala, der er synlig fra flere sider •
Afspærringsfunktion (kugleventil) •
Tømning/påfyldning •
Tømning/påfyldning på begge sider af ventilen •
Aftageligt håndtag •
Lukningsindikator •
Unbrakonøgle til kugleventil •
Parallelle målenipler •
360° roterbar målestation (aftapningshane og målenipler) •
Indreguleringsværdierne kan ses øverst på ventilen og fra alle sider. Indreguleringen kan låses ved
at trykke ned på håndtaget. Når den er låst, kan afspærringsfunktionen anvendes uden at ændre
indreguleringen. Håndtaget udløses med den grønne nøgle eller med en 3 mm-unbrakonøgle. For at
forhindre utilsigtede ændringer af indreguleringen kan håndtaget plomberes ved hjælp af en strip
Systemet kan tømmes og fyldes på begge sider af kugleventilen
Udgaver med udvendigt gevind leveres i størrelserne DN 15 og DN 20, som er forberedt til
standardfittings fra Danfoss. DN 15 er konstrueret med Eurokegle, iht. DIN V 3838.
LENO™ MSV-BD har lækklassificering A iht. ISO 5208, kugleventilen er 100 % tæt.
Målenøjagtigheden for LENO™ MSV-BD er 8 % ved 25 % af maks. indstilling. Nøjagtighed iht. BS 7350:
1990.
Måleinstrumenter skal være udstyret med Ø 3 mm-målenåle. Danfoss-måleinstrumenter PFM 1000
indeholder alle relevante ventildata.
Ventilstørrelser ...............DN 15 (LF) – DN 50
Trykklasse ................................PN20
Statisk testtryk ...........................30 bar
Driftstemperatur ................ -20°C to 120°C
Arbejdsområde......... 10-100% af kvs-værdien
Ventilhuset er fremstillet af DZR-messing.
Kuglen er fremstillet af forkromet messing.
O-ringene er fremstillet af EPDM-gummi.
18 | AI144986479776da-001201 © Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
AI144986479776da-001201 | 19© Danfoss | 2020.12
Datablad LENO™ MSV-BD manuel indreguleringsventil
© Danfoss | DHS-SMDBT/SI | 2020.1220 | AI144986479776da-001201
Loading...
