Ficha técnica
Válvulas de equilibrado manual LENO™ MSV-BD
Descripción
LENO™ MSV-BD es una gama de válvulas
manuales diseñadas para equilibrar el caudal
en aplicaciones de sistemas de calefacción y
refrigeración.
LENO™ MSV-BD es una válvula combinada de
preajuste y cierre que cuenta con una amplia
gama de características exclusivas:
• Mando manual desmontable para facilitar el
montaje.
• Estación de medida giratoria a 360° para
facilitar la medición y el drenaje.
• Escala numérica de preajuste, visible desde
más ángulos.
• Preajuste de fácil bloqueo.
• Tomas de medida integradas para agujas de
Ø 3 mm.
• Conexión para el desagüe con drenaje
independiente para las tomas de entrada y
salida de la válvula.
• Apertura y cierre con llave Allen como
refuerzo.
• Indicador de estado de apertura y cierre con
color.
Se recomienda utilizar LENO™ MSV-BD en
sistemas de caudal constante. La válvula puede
montarse en impulsión o en retorno.
Válvulas DN 15 y 20 disponibles con rosca interna
o externa. Las demás dimensiones solo están
disponibles con rosca interna.
Los instrumentos de medida D anfoss
PFM 1000 / PFM 100 contienen en la memoria datos
de válvula correspondie ntes a LENO™ MSV-BD.
Aplicación
Calderas, subestaciones de apartamento
o bombas de calor en casas unifamiliares
• Para equilibrado.
• Función de cierre para mantenimiento/
reparaciones.
Unidad de tratamiento de aire
• Para caudal constante.
• Para equilibrado.
• Función de cierre para mantenimiento/
reparaciones.
© Danfoss | 2020.12 AI144986479776es-001201 | 1
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Aplicación
Fancoils Sistema de un conducto
• Para la comprobación del caudal.
• Función de cierre para mantenimiento/
reparaciones.
SISTEMAS DE AGUA CALI ENTE SANITARIA: en funci ón de la legislación local, p uede utilizarse en apli caciones de agua caliente
sanitaria.
• Para equilibrado.
• Función de cierre para mantenimiento/
reparaciones.
Pedidos
Válvula LENO™ MSV-BD con rosca interna
Modelo Material
Latón DZR
Tamaño
(mm)
DN 15 LF 2.5 ½" 1 003Z4000
DN 15 3.0 ½" 1 003Z4001
1)
DN 20 6.0 ¾" 1 003Z4002
DN 25 9.5 1" 1 003Z4003
DN 32 18 1¼" 1 003Z4004
DN 40 26 1½" 1 003Z4005
DN 50 40 2" 1 003Z4006
k
VS
(m3/h)
Conexión Cantidad Código
Válvula LENO™ MSV-BD con rosca externa
Modelo Material
Latón DZR
Tamaño
(mm)
DN 15 LF 2.5 G ¾ A
1)
DN 15 3.0 G ¾ A
DN 20 6.0 G 1 A 003Z4102
k
VS
(m3/h)
Conexión Código
2)
2)
003Z4101
Solución LENO™ MSV-BD/S
Modelo Material
Latón DZR
1)
Latón resistente a la corrosión
2)
Eurocone DIN V 3838
3)
El caudal de desagüe toma como referencia una presión estática de 1 bar y una presión diferencial de 0,1 bar.
Tamaño
(mm)
DN 15 3.0 281 ½" 003 Z4051
DN 20 6.0 277 ¾" 003Z4052
)
DN 25 9.5 316 1" 003Z4053
DN 32 18 305 1¼" 003Z4054
DN 40 26 208 1½" 003Z4055
DN 50 40 308 2" 003Z4056
k
VS
(m3/h)
Caudal de
desagüe ³
(l/h)
)
Conexión Código
003Z4100
2 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Accesorios
Accesorios
Modelo Código
Tomas de medida estándar, 2 uds. 003Z4662
Tomas de medida para medición, 53 mm, rojo y azul 003Z3946
Mando de accionamiento 003Z4652
Conexión del desagüe, rosca de ½ in 003Z4096
Conexión del desagüe, rosca de ¾ in 003Z4097
Instrumento de medida PFM 1000 (10 bar) 003Z8260
Instrumento de medida PFM 1000 (20 bar) 00 3Z8261
Etiquetas y cintas de identificación, 10 uds. 003Z4660
Aislamiento MSV-BD, DN 15 003Z 4781
Aislamiento MSV-BD, DN 20 003Z478 2
Aislamiento MSV-BD, DN 25 003Z4783
Aislamiento MSV-BD, DN 32 003Z478 4
Aislamiento MSV-BD, DN 40 003Z4785
Aislamiento MSV-BD, DN 50 0 03Z4786
Racores de compresión para válvulas con rosca externa
Tubo
(mm)
12 x 1.1 G ¾ 013G 4150
12 x 2 G ¾ 013G 4152 013G 4182
13 x 2 G ¾ 013G 4153
14 x 2 G ¾ 013G 4154 013G 4184
15 x 1.7 G ¾ 013G4165
15 x 2.5 G ¾ 013G415 5 013G4185
16 x 1.5 G ¾ 013G415 7
16 x 2 G ¾ 013G 4156 013G 4186
16 x 2.25 G ¾ 013G 4187
17 x 2 G ¾ 013G 4162
18 x 2 G ¾ 013G 4158 013G 4188
18 x 2.5 G ¾ 013G4159
20 x 2 G ¾ 013G 4160 013G 4190
20 x 2.5 G ¾ 013G 4161 013G 4191
Rosca de válvula Racores de PEX, código Racores de Alupex, código
Racores de compresión para válvulas con rosca externa
Tubos de acero/cobre Dimensiones Código
G ¾ x 15 013 G4125
G ¾ x 16 013 G4126
G ¾ x 18 013 G4128
G 1 x 18 013U 0134
G 1 x 22 013U 0135
AI144986479776es-001201 | 3© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
19
21
22
5 4 3 2 1
18
17
16
15
14
13
12
11
10
20
Diseño
9
8
7
6
Materiales y piezas en contacto con agua
Cuerpo de la válvula La tón DZR
Juntas tóricas EPDM
Bola Latón/cromada
Sello de bola Teflón
1. Cuerpo de la válvula
2. Asiento de la bola
3. Bola
4. Cojinete de regulador
5. Tornillo de soporte
6. Junta tórica
7. Casquillo de retención
8. Junta tórica
9. Junta tórica
10. Junta tórica
11. Anillo de retención (resistente a la corrosión)
12. Muelle
13. Parte superior de la válvula
14. Eje
15. Junta tórica
16. Bloqueo de rotación
17. Cabezal de eje
18. Anillo de retención (resistente a la corrosión)
19. Precintos (2 uds.)
20. Conexión para la manguera
21. Llave de cierre
22. Top e
Datos técnicos
Racor de fijación
Presión estática detrabajo máx. 20 bar
Presión estática de prueba 30 bar
Presión diferencial máx. en la válvula 2.5 bar (250 kPa)
Temperatura máx. del caudal 120 °C
Temperatura mín. -20 °C
Líquidos de refrigeración Etilenglicol/propilenglicol y HYCOOL (máx. 30 %)
Antes de proceder al montaje de la válvula, el
operario debe comprobar que el sistema de
tuberías está limpio y que:
1. la válvula puede girar 360º (si se utiliza un
tubo roscado);
2. la válvula se instala respetando la flecha de
dirección del caudal.
Desmontaje del mando
1. Coloque el mando en la posición 0,0.
DN
15 86/67
20 89/69
25 91/71
32 118/8 4
40 118 /8 4
50 124/9 0
2. Suelte el bloqueo de configuración (verde).
3. Desenrosque la tuerca de unión.
Calibración del mando
Antes de volver a instalarlo, asegúrese de que el
mando se encuentre en la posición 0,0.
Para válvulas DN 15-20 con rosca externa
Danfoss ofrece una amplia gama de racores de
compresión para tubos de acero, cobre y PEX.
R1/R 2
(mm)
4 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Cierre
Desagüe
Para poder cerrar la válvula debe presionarse el
mando hacia abajo.
La función de cierre utiliza una válvula de bola
que precisa únicamente de un giro de 90º para
cerrar la válvula completamente.
Puede ver el estado real de la válvula en la
ventana indicadora:
• rojo = cerrada
• blanco = abierta
Nota!
La conexión de drenaje es un accesorio y
debe adquirirse por separado.
La llave del desagüe gira 360º para facilitar su
uso.
El drenaje de las tuberías del sistema se puede
realizar de forma selectiva:
Cuando se abre el tapón de prueba rojo, se drena
el tubo de entrada de la válvula.
Si se abre el tapón de prueba azul, se drenará
la tubería del lado de salida de la válvula. Los
tapones de prueba que aflojan el tornillo de
protección están ubicados entre los tapones de
prueba de la válvula.
Ajuste y sellado
La válvula cuenta con una función de preajuste
que permite ajustar/configurar el caudal.
La configuración del caudal se realiza en 5 pasos:
1. Con la válvula abierta, suelte el bloqueo
utilizando la palanca verde o una llave Allen
de 3 mm.
2. El mando se levantará automáticamente.
3. Ahora puede establecer el valor calculado.
4. La configuración quedará bloqueada al
presionar el mando hasta escuchar un clic.
5. El ajuste se puede sellar con una brida, como
se muestra en la ilustración.
AI144986479776es-001201 | 5© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
16
14
12
10
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Medición
Precisión de la medición
El caudal que atraviesa la válvula LENO™ MSV-BD
puede medirse con un Danfoss PFM 1000 o con
instrumentos de medida de otras marcas. La
válvula LENO™ MSV-BD se entrega equipada
con dos tomas de medida para agujas de Ø
3 mm. Una abrazadera doble permite al usuario
conectar simultáneamente ambas agujas.
Procedimiento de medida del caudal:
1. Seleccione medida del caudal.
2. Seleccione la marca de la válvula.
3. Seleccione el tipo de válvula y su dimensión.
4. Introduzca el preajuste.
5. Conecte la válvula y el instrumento.
6. Calibre la presión estática.
7. Mida el caudal.
8
6
Error en el % de kv medido
4
2
0
LENO™ MSV-BD ofrece un alto nivel de precisión
gracias a sus funciones de preajuste y cierre
independientes.
La válvula se puede montar en cualquier
lugar del sistema (cerca de piezas en T, codos,
bombas, etc.), ya que no se ve afectada por
las turbulencias en ninguna configuración o
instalación.
La línea roja indica el 25 % del caudal máx.
De acuerdo con la norma BS7350:1990, los
caudales deben encontrarse entre los siguientes
valores:
±18 % al 25 % de apertura
±10 % en apertura completa
% del valor máx.
Señal kv
Los valores de señal kv los utilizan los
instrumentos de medida que no son de la
marca Danfoss. Los instrumentos Danfoss PFM
1000 tienen todos los datos almacenados en la
Los valores ∆p en las tomas de medida (kv-sig) y
∆p en la válvula (kv-val) no coinciden debido a la
influencia de las turbulencias en las medidas de
presión.
memoria y utilizan la siguiente fórmula:
∆P
= ∆P
val
sig
(
2
k
v-sig
k
)
v-val
6 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Valores de la señal kv
Ajuste DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
0.0 0.07 0.10 0.12 0.34 0. 51 1.05 1.75
0.1 0.08 0 .11 0.16 0.44 0.73 1.20 2 .01
0.2 0.09 0 .12 0.20 0.53 0.92 1. 36 2.25
0.3 0 .11 0 .13 0.26 0.61 1.10 1.55 2. 47
0.4 0.12 0 .14 0.32 0.67 1. 26 1. 74 2.69
0.5 0 .13 0 .16 0.38 0.73 1.43 1.95 2.91
0.6 0.15 0.19 0.45 0.79 1.60 2.17 3 .12
0.7 0.16 0.21 0. 53 0.84 1.78 2.40 3.35
0.8 0 .17 0.24 0.60 0.90 1.97 2.64 3.58
0.9 0 .19 0.26 0.67 0.95 2 .18 2.88 3.82
1.0 0. 20 0.29 0 .74 1.01 2 .39 3.13 4.07
1.1 0.21 0. 32 0.82 1.08 2.62 3.39 4.33
1.2 0.23 0. 34 0.89 1.14 2.87 3.64 4.60
1.3 0.25 0.37 0.96 1.22 3 .12 3.90 4.89
1.4 0.27 0.40 1.03 1. 29 3.38 4 .16 5 .18
1.5 0. 30 0.44 1.0 9 1. 37 3.64 4.43 5.49
1.6 0.32 0.47 1.16 1. 46 3.92 4.69 5.80
1.7 0.35 0 .51 1.23 1.55 4.19 4.96 6 .13
1.8 0.37 0.54 1.3 0 1. 65 4.48 5.24 6.46
1.9 0.40 0.58 1.3 8 1.75 4.76 5.51 6.80
2.0 0.43 0 .61 1.45 1.85 5.05 5.80 7.14
2.1 0.46 0.65 1. 53 1.9 6 5.35 6.08 7. 49
2.2 0.49 0.69 1.61 2.07 5.65 6.38 7. 84
2.3 0.52 0.73 1.69 2.18 5.96 6.68 8 .19
2.4 0.56 0.77 1.78 2. 29 6.27 6.99 8.55
2.5 0.59 0.80 1.87 2 .41 6.60 7. 30 8.91
2.6 0.62 0.85 1.97 2 .53 6.94 7. 63 9.27
2.7 0.66 0.89 2.07 2.65 7. 29 7.9 8 9.64
2.8 0.69 0.93 2.17 2.77 7. 67 8.33 10.0 0
2.9 0.73 0.97 2.29 2.89 8.06 8.70 10. 37
3.0 0.76 1.01 2.40 3 .01 8.48 9.08 10. 74
3.1 0.80 1.0 4 2. 52 3.13 8.92 9.4 8 11.11
3.2 0.83 1.08 2.65 3.25 9.38 9.9 0 11.49
3.3 0.87 1.12 2.78 3. 37 9.87 10.33 11. 88
3.4 0.90 1.16 2.91 3.49 10.38 10.79 12. 27
3.5 0.94 1. 20 3.05 3.62 10 .91 11. 26 12.67
3.6 0.97 1. 25 3 .19 3 .74 11.4 6 11.74 13. 09
3.7 1.01 1.30 3.33 3.87 12. 02 12.25 13 .51
3.8 1.06 1. 35 3. 47 4.00 12. 58 12 .77 13 .95
3.9 1.10 1. 41 3.61 4 .13 13 .12 13.30 14 .41
4.0 1.14 1.47 3.75 4. 26 13.64 13.8 5 14 .88
4.1 1.18 1.53 3.89 4.39 14.12 14 .41 15.38
4.2 1.23 1. 59 4.02 4.53 14. 52 14.98 15.8 9
4.3 1.27 1.6 6 4.15 4.68 14. 84 15.55 16.4 4
4.4 1.31 1.73 4.28 4.82 16 .13 17. 00
4.5 1.35 1. 81 4.40 4.98 16. 69 17. 59
4.6 1.39 1.91 4.52 5.13 17. 25 18 .21
4.7 1.43 2.00 4.62 5.29 17. 80 18 .86
4.8 1.47 2.08 4.72 5.46 18.32 19. 54
4.9 1. 51 2.16 4.82 5.64 18. 80 20.24
5-0 1. 54 2.23 4.90 5.81 19.2 5 20.97
5.1 1.6 0 2.30 4.97 6.00 19. 65 21.73
5.2 1.6 6 2.36 5.0 4 6 .19 19.9 8 2 2.51
5.3 1.7 2
2.41 6.38 20.24 23.30
5.4 1.79 2.46 6.57 20.41 24.12
5.5 1.87 2.50 6.77 20.48 24.94
5.6 1.93 2.54 6.96 25.76
5.7 1.99 2.57 7.15 26.58
5.8 2.04 7.3 4 27. 38
5.9 2.09 7. 52 28.16
6.0 2.14 7.69 28.90
6.1 2 .18 7. 85 29.59
6.2 2.22 7.9 8 3 0.21
6.3 2.26 30.74
6.4 31.17
6.5 31.47
6.6 31.61
AI144986479776es-001201 | 7© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Leno™ MSV-BD
Tamaño y preajuste de la
válvula
∆p
r
i
∆p
∆pi Caída de presió n en la válvula LENO™ MSV-BD
∆pm Caída de presión en la válvula
Ejemplo
Valores:
Caudal máx. de tubo Q ..................................2.0 m3/h
∆pr ..............................................................................15 kPa
∆pa ..............................................................................45 kPa
∆pm .............................................................................10 kPa
∆pi ...............................................................∆pa - ∆pv - ∆p
∆pi = 45 kPa - 15 kPa - 10KPa = 20 kPa
El tamaño correcto de la válvula y su preajuste
se muestran en la gráfica de tamaño y caudal,
consulte la pág. 9.
Q = 2.0 m3/h and ∆pi = 20 kPa
M
∆p
a
∆pr Presió n necesaria para el tramo ascende nte
∆pa Pr esión disponible para el tram o ascendente
m
m
∆p
El ajuste también se puede calcular utilizando la
fórmula:
kv =
Q[m3/h]
√∆pi [bar] √0.20
2.0
=
= 4.5 m3/h
8 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Dimensiones
Factores de corrección
Medio: porcentaje de etilenglicol/propilenglicol (máx. 30 %).
Tem p.
°C
-40.0 1) 1) 1) 1) 0.89 0.88
-17. 8 1) 1) 0.93 0.91 0.90 0.89 0.86
4.4 0.95 0.95 0.93 0.92 0.91 0.90 0.87
26.6 0.96 0.95 0.94 0.93 0.92 0.91 0.88
48.9 0.97 0.96 0.95 0.94 0.93 0.92 0.90
71.1 0.98 0.98 0.96 0.95 0.94 0.94 0.95
93.3 1. 00 0.99 0.97 0.96 0.95 0.95 0.92
115 .6
1)
Por debajo del p unto de congelación
2)
Por encima del punto de ebullición
25 30 40 50 60 65 100
2) 2) 2) 2) 2) 2)
Caudal, m3/h
Ejemplo
Caudal necesario ........................30 m3/h
Caudal tras la corrección . . . . . . . . . . . 30 x 0.95 = 28 m3/h
AI144986479776es-001201 | 9© Danfoss | 2020.12
1)
0.94
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
2.5
k
v
-value
Setting

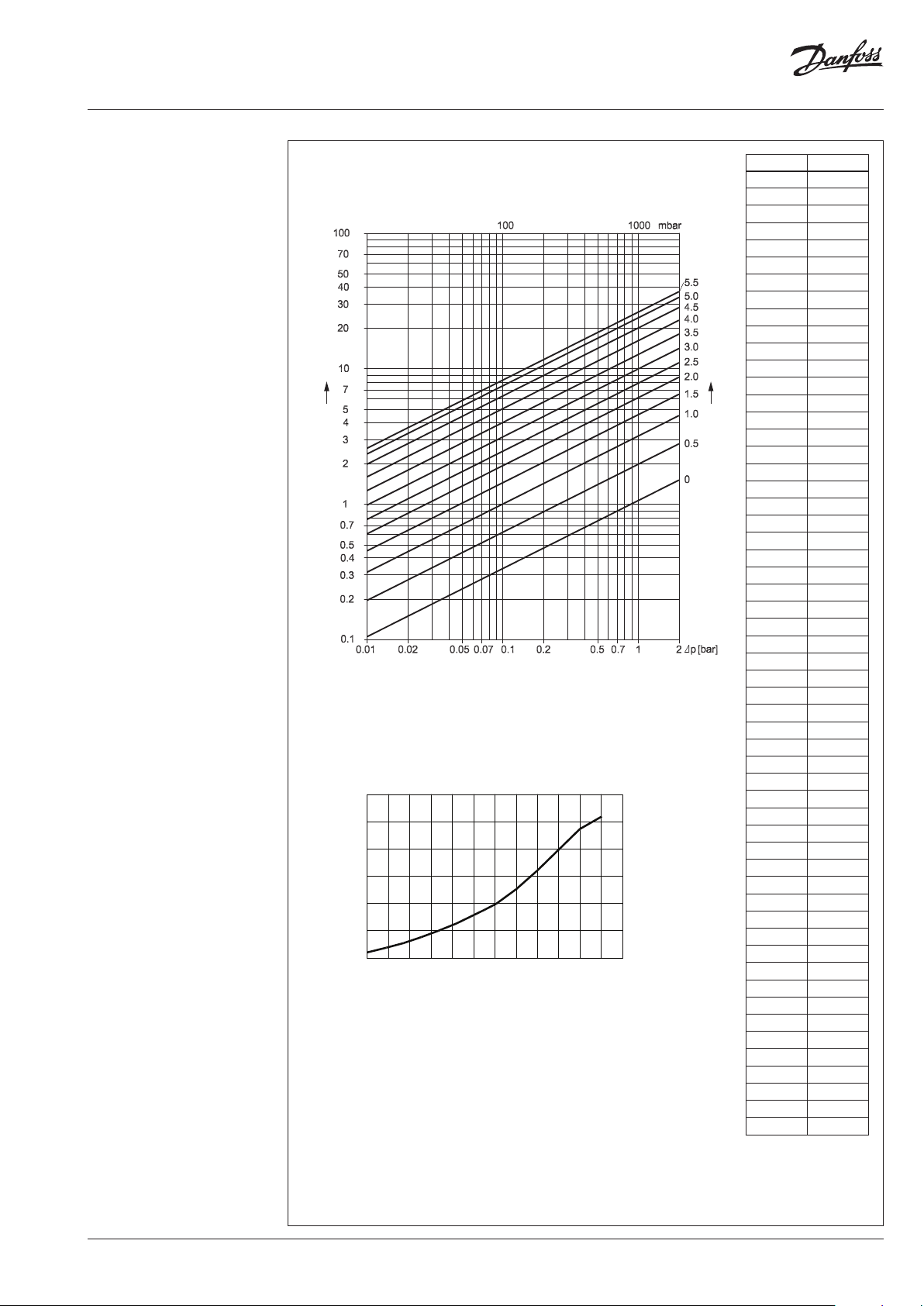

Gráficas de caudal,
DN 15 LF
LENO™ MSV-BD DN 15 LF
/h]
3
Flow [m
Características del caudal
2.0
1.5
1.0
0.5
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Setting
Ajuste Valor kv
0.0 0.07
0.1 0.08
0.2 0.09
0.3 0.11
0.4 0.12
0.5 0.13
0.6 0.15
0.7 0.16
0.8 0.17
0.9 0.19
1.0 0.20
1.1 0.22
1.2 0.23
1.3 0.25
1.4 0.28
1.5 0.30
1.6 0.32
1.7 0.35
1.8 0.38
1.9 0.41
2.0 0.44
2.1 0.47
2.2 0.50
2.3 0.53
2.4 0.56
2.5 0.60
2.6 0.63
2.7 0.67
2.8 0.71
2.9 0.74
3.0 0.78
3.1 0.82
3.2 0.86
3.3 0.89
3.4 0.93
3.5 0.97
3.6 1.01
3.7 1.05
3.8 1.10
3.9 1.15
4.0 1.19
4.1 1.24
4.2 1.29
4.3 1.33
4.4 1.38
4.5 1.43
4.6 1.48
4.7 1.52
4.8 1.56
4.9 1.61
5.0 1.65
5.1 1.72
5.2 1.78
5.3 1.86
5.4 1.94
5.5 2.03
5.6 2.10
5.7 2.17
5.8 2.23
5.9 2.30
6.0 2.36
6.1 2.42
6.2 2.47
6.3 2.53
10 | AI144986479776es-001201 © Danfoss | 2020.12
6.0
3.5
Setting
k
v
-value
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Gráficas de caudal,
DN 15
LENO™ MSV-BD DN 15
/h]
3
Flow [m
Características del caudal
3.0
2.5
2.0
1.5
1.0
0.5
0
0 1.0 2.0 3.0 4.0 5.0
Setting
Ajuste Valor kv
0.0 0.10
0.1 0.11
0.2 0.12
0.3 0.13
0.4 0.14
0.5 0.16
0.6 0.19
0.7 0.21
0.8 0.24
0.9 0.27
1.0 0.29
1.1 0.32
1.2 0.35
1.3 0.38
1.4 0.41
1.5 0.44
1.6 0.48
1.7 0.51
1.8 0.55
1.9 0.59
2.0 0.63
2.1 0.67
2.2 0.71
2.3 0.75
2.4 0.80
2.5 0.84
2.6 0.88
2.7 0.93
2.8 0.97
2.9 1.02
3.0 1.06
3.1 1.10
3.2 1.14
3.3 1.19
3.4 1.23
3.5 1.28
3.6 1.34
3.7 1.40
3.8 1.46
3.9 1.52
4.0 1.59
4.1 1.66
4.2 1.74
4.3 1.82
4.4 1.91
4.5 2.00
4.6 2.12
4.7 2.23
4.8 2.33
4.9 2.43
5.0 2.53
5.1 2.61
5.2 2.70
5.3 2.77
5.4 2.84
5.5 2.90
5.6 2.95
5.7 3.00
AI144986479776es-001201 | 11© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Setting
k
-value
6.0
7.0
Gráficas de caudal,
DN 20
LENO™ MSV-BD DN 20
/h]
3
Flow [m
Características del caudal
6.0
5.0
4.0
3.0
v
2.0
1.0
0
0 1.0 2.0 3.0 4.0 5.0
Setting
Ajuste Valor kv
0.0 0.13
0.1 0.15
0.2 0.19
0.3 0.24
0.4 0.30
0.5 0.37
0.6 0.45
0.7 0.53
0.8 0.61
0.9 0.68
1.0 0.76
1.1 0.84
1.2 0.92
1.3 0.99
1.4 1.06
1.5 1.13
1.6 1.21
1.7 1.28
1.8 1.35
1.9 1.43
2.0 1.50
2.1 1.59
2.2 1.67
2.3 1.76
2.4 1.86
2.5 1.96
2.6 2.07
2.7 2.19
2.8 2.31
2.9 2.44
3.0 2.58
3.1 2.72
3.2 2.87
3.3 3.03
3.4 3.19
3.5 3.36
3.6 3.53
3.7 3.70
3.8 3.87
3.9 4.05
4.0 4.23
4.1 4.40
4.2 4.58
4.3 4.75
4.4 4.91
4.5 5.07
4.6 5.22
4.7 5.37
4.8 5.51
4.9 5.64
5.0 5.77
5.1 5.88
5.2 6.00
12 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Setting
10
Setting
k
v
-value
Gráficas de caudal,
DN 25
LENO™ MSV-BD DN 25
/h]
3
Flow [m
Características del caudal
8
6
4
2
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Ajuste Valor kv
0.0 0.33
0.1 0.44
0.2 0.53
0.3 0.61
0.4 0.68
0.5 0.74
0.6 0.79
0.7 0.85
0.8 0.91
0.9 0.96
1.0 1.03
1.1 1.09
1.2 1.16
1.3 1.24
1.4 1.32
1.5 1.41
1.6 1.50
1.7 1.60
1.8 1.70
1.9 1.80
2.0 1.91
2.1 2.03
2.2 2.15
2.3 2.26
2.4 2.39
2.5 2.51
2.6 2.64
2.7 2.76
2.8 2.89
2.9 3.02
3.0 3.15
3.1 3.28
3.2 3.41
3.3 3.54
3.4 3.68
3.5 3.81
3.6 3.95
3.7 4.09
3.8 4.24
3.9 4.39
4.0 4.55
4.1 4.71
4.2 4.88
4.3 5.05
4.4 5.23
4.5 5.42
4.6 5.62
4.7 5.83
4.8 6.05
4.9 6.27
5.0 6.51
5.1 6.75
5.2 7.00
5.3 7.26
5.4 7.53
5.5 7.80
5.6 8.06
5.7 8.33
5.8 8.59
5.9 8.84
6.0 9.08
6.1 9.30
6.2 9.50
AI144986479776es-001201 | 13© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Setting
k
-value
Gráficas de caudal,
DN 32
LENO™ MSV-BD DN 32
/h]
3
Flow [m
Características del
16
12
v
4
0
0 1.0 2.0 3.0 4.0
Setting
Ajuste Valor kv
0.0 0.50
0.1 0.75
0.2 0.95
0.3 1.13
0.4 1.29
0.5 1.45
0.6 1.62
0.7 1.80
0.8 1.99
0.9 2.20
1.0 2.42
1.1 2.66
1.2 2.92
1.3 3.19
1.4 3.47
1.5 3.75
1.6 4.05
1.7 4.36
1.8 4.67
1.9 4.98
2.0 5.30
2.1 5.63
2.2 5.97
2.3 6.32
2.4 6.68
2.5 7.06
2.6 7.46
2.7 7.89
2.8 8.34
2.9 8.83
3.0 9.35
3.1 9.92
3.2 10.52
3.3 11.16
3.4 11.85
3.5 12.51
3.6 13.23
3.7 13.98
3.8 14.74
3.9 15.49
4.0 16.23
4.1 16.91
4.2 17.51
4.3 18.00
14 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Setting
6.0
30
Setting
k
v
-value
Gráficas de caudal,
DN 40
LENO™ MSV-BD DN 40
/h]
3
Flow [m
Características del
25
20
15
10
5
0
0 1.0 2.0 3.0 4.0 5.0
Ajuste Valor kv
0.0 1.06
0.1 1.21
0.2 1.38
0.3 1.56
0.4 1.76
0.5 1.97
0.6 2.20
0.7 2.43
0.8 2.68
0.9 2.93
1.0 3.19
1.1 3.46
1.2 3.73
1.3 4.01
1.4 4.29
1.5 4.58
1.6 4.87
1.7 5.17
1.8 5.47
1.9 5.78
2.0 6.09
2.1 6.41
2.2 6.74
2.3 7.09
2.4 7.44
2.5 7.80
2.6 8.18
2.7 8.58
2.8 9.00
2.9 9.44
3.0 9.90
3.1 10.38
3.2 10.89
3.3 11.43
3.4 12.00
3.5 12.60
3.6 13.22
3.7 13.88
3.8 14.56
3.9 15.28
4.0 16.02
4.1 16.79
4.2 17.57
4.3 18.38
4.4 19.19
4.5 20.02
4.6 20.82
4.7 21.61
4.8 22.38
4.9 23.12
5.0 23.81
5.1 24.44
5.2 25.00
5.3 25.46
5.4 25.80
5.5 26.00
AI144986479776es-001201 | 15© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Setting
7.0
Setting
k
v
-value
Gráficas de caudal,
DN 50
LENO™ MSV-BD DN 50
/h]
3
Flow [m
Características del
40
30
20
10
0
0 1.0 2.0 3.0 4.0 5.0 6.0
Ajuste Valor kv
0.0 1.74
0.1 2.03
0.2 2.28
0.3 2.51
0.4 2.73
0.5 2.95
0.6 3.16
0.7 3.38
0.8 3.61
0.9 3.85
1.0 4.10
1.1 4.37
1.2 4.65
1.3 4.95
1.4 5.26
1.5 5.59
1.6 5.93
1.7 6.28
1.8 6.64
1.9 7.01
2.0 7.39
2.1 7.78
2.2 8.17
2.3 8.56
2.4 8.96
2.5 9.36
2.6 9.76
2.7 10.17
2.8 10.58
2.9 10.99
3.0 11.41
3.1 11.84
3.2 12.27
3.3 12.71
3.4 13.16
3.5 13.62
3.6 14.10
3.7 14.60
3.8 15.12
3.9 15.66
4.0 16.23
4.1 16.84
4.2 17.47
4.3 18.14
4.4 18.84
4.5 19.59
4.6 20.38
4.7 21.21
4.8 22.08
4.9 23.00
5.0 23.96
5.1 24.96
5.2 26.00
5.3 27.07
5.4 28.17
5.5 29.30
5.6 30.44
5.7 31.64
5.8 32.83
5.9 34.01
6.0 35.14
6.1 36.23
6.2 37.24
6.3 38.14
6.4 38.93
6.5 39.56
6.6 40.00
16 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
H
Dimensiones
S
aa
L
a a
MSV-B D Tamaño
003Z4000 DN 15 LF G ½ 65 92 27
003Z4001 DN 15 G ½ 65 92 27
003Z4002 DN 20 G ¾ 75 95 32
003Z4003 DN 25 G 1 85 98 41
003Z4004 DN 32 G 1¼ 98 121 50
003Z4005 DN 40 G 1½ 100 125 55
003Z4006 DN 50 G 2 130 129 67
003Z4100 DN 15 LF G ¾ A 70 92 -
003Z4101 DN 15 G ¾ 70 92 -
003Z4102 DN 20 G 1 A 75 95 -
a
Rosca ISO 228-1
L
(mm)
H
(mm)
(mm)
S
AI144986479776es-001201 | 17© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
Especificación de
funciones
LENO™ MSV –BD es apta para el uso en sistemas de calefacción y refrigeración.
Características LE NO™ MSV-BD
Equilibrado / puesta en servicio •
Preajuste •
Orificio fijo
Tomas de medida autoselladas •
Escala digital visible desde más ángulos •
Función de cierre (válvula de bola) •
Drenaje/llenado •
Drenaje/llenado a través de ambos extremos de la válvula •
Mando desmontable •
Indicador de cierre •
Llave Allen para válvula de bola •
Tomas de medida paralelas •
Estación de medida giratoria a 360º (llave del desagüe y tomas de medida) •
Los valores de preajuste son visibles desde la parte superior de la válvula, así como desde todos los
laterales. El preajuste se bloquea presionando el mando hacia abajo. Una vez bloqueado, puede
utilizarse la función de cierre sin necesidad de cambiar el preajuste.
El mando se libera utilizando la llave verde o una llave Allen de 3 mm. Para evitar cambios accidentales
en el preajuste, el mando se puede precintar con una brida.
El sistema se puede drenar y llenar en ambos lados de la válvula de bola.
Las versiones de rosca externa están disponibles en tamaños DN 15 y DN 20 y están preparadas para
los racores estándar de Danfoss. El tamaño DN 15 se ha diseñado con Euro cone, de acuerdo con la
norma DIN V 3838.
LENO™ MSV-BD tiene una tasa de fuga A, de acuerdo con la norma ISO 5208, la válvula de bola es
100 % estanca.
La precisión de medida de la válvula LENO™ MSV-BD es del 8 % al 25 % del ajuste máx. La precisión se
ha determinado de acuerdo con la norma BS 7350: 1990.
Los instrumentos de medida deben estar equipados con agujas de medida de Ø 3 mm. Los
instrumentos de medida Danfoss PFM 1000 contienen todos los datos relacionados con la válvula.
Tamaños de válvula...........DN 15 (LF) – DN 50
Clase de presión ...........................PN20
Presión estática de prueba ...............30 bar
Temperatura de trabajo ....entre –20 °C y 120 °C
Área de trabajo ........... 10-100 % del valor kvs
El cuerpo de la válvula está fabricado en latón DZR.
La bola está fabricada en latón cromado.
Las juntas tóricas están fabricadas en goma EPDM.
18 | AI144986479776es-001201 © Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
AI144986479776es-001201 | 19© Danfoss | 2020.12
Ficha técnica Válvula de equilibrado manual LENO™ MSV-BD
© Danfoss | DHS-SMDBT/SI | 2020.1220 | AI144986479776es-001201
Loading...
